Принцип работы драйверов светодиодов

Драйвер светодиода — это электронное устройство, которое обеспечивает стабильное питание светодиода или группы светодиодов. Основные функции драйвера:

• Преобразование переменного сетевого напряжения в постоянное
• Стабилизация тока через светодиоды
• Защита светодиодов от перегрузки
• Регулировка яркости свечения (в некоторых моделях)

Почему нельзя подключать светодиоды напрямую к сети? Для стабильной и долговечной работы светодиодам требуется питание постоянным током определенной величины. При прямом подключении к сети переменного тока светодиоды будут работать нестабильно и быстро выйдут из строя.

Основные типы схем драйверов светодиодов

Существует несколько базовых схем драйверов светодиодов:

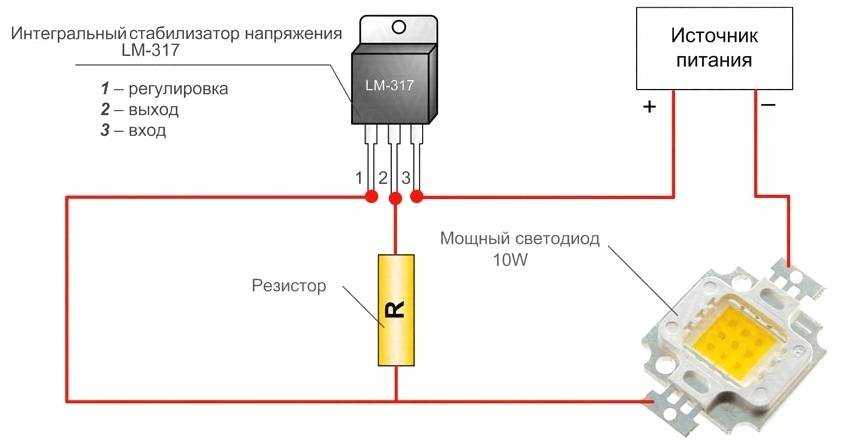

1. Драйверы на основе линейных стабилизаторов тока

Простейший вариант драйвера. Основные компоненты:

• Выпрямитель и фильтр для преобразования переменного тока в постоянный
• Линейный стабилизатор тока на основе транзистора
• Токозадающий резистор

Преимущества: простота, низкая стоимость. Недостатки: низкий КПД, значительное тепловыделение.

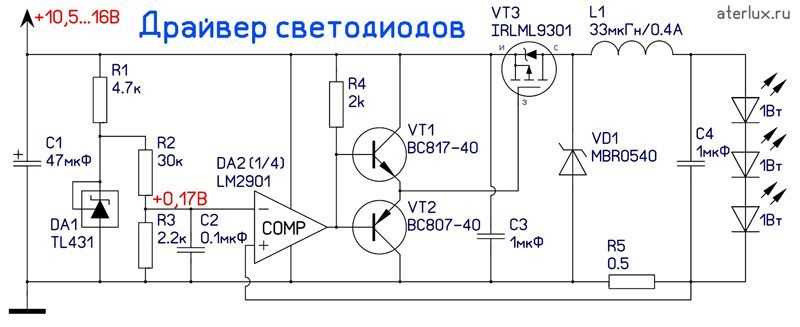

2. Импульсные драйверы на основе микросхем

Более сложные и эффективные устройства. Принцип работы основан на широтно-импульсной модуляции. Основные компоненты:

• Выпрямитель и фильтр
• Специализированная микросхема драйвера (например, PT4115, QX5241)
• Силовой ключ (транзистор)
• Индуктивность
• Выходной фильтр

Преимущества: высокий КПД, малые габариты, возможность регулировки яркости. Недостатки: более высокая стоимость и сложность.

3. Драйверы на основе балластного конденсатора

Бестрансформаторные драйверы для маломощных светодиодных ламп. Основные компоненты:

• Балластный конденсатор для ограничения тока
• Выпрямительный мост
• Фильтрующий конденсатор

Преимущества: простота, компактность, низкая стоимость. Недостатки: отсутствие гальванической развязки, пульсации светового потока.

Критерии выбора драйвера светодиодов

При выборе драйвера для конкретного применения следует учитывать следующие факторы:

• Выходной ток и напряжение
• Входное напряжение питания
• КПД
• Наличие гальванической развязки
• Возможность диммирования
• Уровень пульсаций выходного тока
• Электромагнитная совместимость
• Габариты и способ монтажа
• Стоимость

Расчет параметров драйвера светодиодов

Как правильно рассчитать параметры драйвера для конкретной светодиодной нагрузки? Рассмотрим основные этапы:

1. Определение суммарного прямого падения напряжения на цепочке светодиодов
2. Выбор рабочего тока светодиодов
3. Расчет необходимой выходной мощности драйвера
4. Выбор схемы драйвера с подходящими параметрами
5. Расчет номиналов компонентов (для самостоятельной сборки)

Например, для цепочки из 10 светодиодов с прямым падением напряжения 3В и рабочим током 350 мА потребуется драйвер со следующими параметрами:

• Выходное напряжение: 10 * 3В = 30В
• Выходной ток: 350 мА
• Выходная мощность: 30В * 0.35А = 10.5 Вт

Особенности драйверов для мощных светодиодов

Мощные светодиоды (1 Вт и более) требуют особого подхода к проектированию драйверов. Ключевые моменты:

• Необходимость эффективного отвода тепла
• Высокие требования к стабильности выходного тока
• Защита от перегрева и короткого замыкания
• Возможность точной регулировки яркости

Для питания мощных светодиодов обычно используются импульсные драйверы на специализированных микросхемах с внешним силовым ключом.

Драйверы с возможностью диммирования

Регулировка яркости светодиодов (диммирование) может осуществляться несколькими способами:

• ШИМ-диммирование — изменение скважности импульсов питания
• Аналоговое диммирование — изменение величины тока через светодиоды
• Цифровое диммирование по протоколам DALI, DMX и др.

Выбор метода диммирования зависит от требований к плавности регулировки, глубине диммирования и совместимости с системами управления освещением.

Проблемы электромагнитной совместимости драйверов светодиодов

Импульсные драйверы светодиодов могут быть источниками электромагнитных помех. Основные проблемы и способы их решения:

• Высокочастотные помехи в сеть питания — установка входных фильтров
• Излучаемые помехи — экранирование компонентов драйвера
• Пульсации светового потока — использование качественной схемотехники и компонентов

При разработке и выборе драйверов необходимо учитывать требования стандартов по электромагнитной совместимости для светотехнических изделий.

Сравнение эффективности различных типов драйверов

КПД драйвера светодиодов — важный параметр, влияющий на энергоэффективность всего светильника. Типичные значения КПД для разных схем:

• Линейные стабилизаторы тока: 40-60%
• Простые импульсные драйверы: 70-80%
• Высокоэффективные импульсные драйверы: 90-95%

Выбор оптимального по эффективности драйвера зависит от мощности светильника, требований к габаритам и стоимости.

Надежность и срок службы драйверов светодиодов

Надежность драйвера во многом определяет долговечность всего светодиодного светильника. Основные факторы, влияющие на срок службы драйвера:

• Качество компонентов (особенно электролитических конденсаторов)
• Температурный режим работы
• Запас по мощности
• Наличие защиты от перегрузок и короткого замыкания

Для обеспечения длительного срока службы рекомендуется выбирать драйверы с запасом по мощности 20-30% и хорошим температурным запасом компонентов.

Балластный драйвер для светодиодных ламп и светильников

Как правильно построить схему драйвера для светодиода при запитывании его от
сети? Онлайн калькулятор по расчёту элементов балластного преобразователя

Светодиодная лампа постепенно, но уверенно приходит на смену люминесцентной лампе, которая сама, казалось бы, ещё совсем недавно заместила собой повсеместно употребляемую «лампочку Ильича».

К основным преимуществам светодиодных источников света относятся: высокая экономичность, моментальный выход на рабочий режим, отсутствие содержания паров ртути, а также излучения ультрафиолета после выгорания люминофора внутри колбы.

Довольно часто драйверы для питания светодиодов от сети базируются на использовании специализированных микросхем и импульсных трансформаторов.

Однако значительно более простые и дешёвые балластные драйверы также имеют у производителей заслуженную популярность и, похоже, пока не собираются сдавать своих позиций.

Для примера на Рис.1 приведены схемы двух фабричных драйверов для линейки последовательно включённых светодиодов. Подобные схемы, как правило, практически идентичны, за исключением, разве что некоторых нюансов.

Рис.1 Схемы сетевых драйверов для светодиодных ламп, продаваемых на Алиэкспресс

Драйверы для светодиодных ламп, изготавливаемых нашими китайскими коллегами, не являются образцом показательной безупречности. Они зачастую выдают ток более высокий, чем необходимо для используемого типа светодиодов, что неизбежно приводит к сокращению срока службы изделия. Однако главным их недостатком является коэффициент пульсаций освещённости, который, как правило, превышает 40% и даже близко не укладывается в требования СНиП (от 10 до 20% в зависимости от предназначения помещения).

Так что давайте изобразим немного откорректированную схему балластного драйвера для питания светодиодов, а также онлайн калькулятор для корректного расчёта номиналов его элементов.

Рис.2 Схема сетевого балластного драйвера для светодиодных ламп и светильников

Конденсатор С1 для переменного тока представляет собой реактивное и не потребляющее энергию сопротивление Хс, величина которого определяется по формуле: X_C = 1 / (2πFC), где F – частота сети (50 Гц), а С – ёмкость конденсатора С1. Именно величина ёмкости этого конденсатора (при соответствующем выборе номиналов резисторов) оказывает основное влияние на ток, протекающий через светодиоды.

Резистор R1 предназначен для разрядки конденсатора С1 после отключения драйвера от сети, а R2 – для ограничения импульсного броска тока при включении. Этот резистор повышает надёжность драйвера, так как в начальный момент подачи напряжения конденсаторы представляют собой практически КЗ, и токи через диоды выпрямительного моста могут превысить допустимые значения. Номинал резистора R2 оптимально выбрать исходя из величины: R2 ≈ 0,025X_C1.
Такого же номинала выберем и резистор R4, предназначенный для снижения пульсаций напряжения на светодиодах. От этих резисторов также зависит ток, протекающий через светодиоды, однако при таких относительно низких номиналах их влияние будет несущественным.

Для достижения приемлемого по требованиям СНиП коэффициента пульсаций, ёмкость конденсатора С2 необходимо выбрать, исходя из соотношения:

C2 = 20*C1.

В разнообразных источниках приводится одна и та же формула, определяющая ток через линейку светодиодов в зависимости от номиналов элементов драйвера: I_Led = (220 — U_Led) / X_C1.
Эта формула верна исключительно при отсутствии сглаживающего конденсатора С2, однако в случае его наличия, даёт приемлемую точность исключительно при низких величинах U_Led, в то время как при U_Led > 100 В, погрешность расчёта может превышать 50%.
Поэтому приведём откорректированную формулу, лишённую этого недостатка, а заодно учитывающую влияние резисторов R2 и R4: I_Led ≈ (220 — U_Led/1.41) / (X

C1 + R2 + R4).

А теперь обещанный онлайн калькулятор:

РАСЧЁТ СЕТЕВОГО (220 В) БЕСТРАНСФОРМАТОРНОГО ДРАЙВЕРА ДЛЯ СВЕТОДИОДОВ

U_Led – это сумма падений напряжений на каждом из светодиодов при заданном токе.
I_Led – это ток, который не должен превышать, а ещё лучше – быть процентов на 15…20 меньше, чем максимально допустимый постоянный ток, приведённый в характеристиках светодиода.

Суммарное напряжение на светодиодах ULed (В)
Ток через светодиоды ILed (мА)
Ёмкость конденсатора С1 (МкФ)
Сопротивление резисторов R2 и R4 (Ом)
Мощность, рассеиваемая на R2 и R4 (Вт)
Ёмкость конденсатора С2 (МкФ)

Все конденсаторы и выпрямительные диоды должны быть рассчитаны на напряжение – не менее 400 вольт.



Драйверы для светодиодных лампочек.

Небольшая лабораторка на тему «какой драйвер лучше?» Электронный или на конденсаторах в роли балласта? Думаю, что у каждого есть своя ниша. Постараюсь рассмотреть все плюсы и минусы и тех и других схем. Напомню формулу расчёта балластных драйверов. Может кому интересно?

Свой обзор построю по простому принципу. Сначала рассмотрю драйверы на конденсаторах в роли балласта. Затем посмотрю на их электронных собратьев. Ну а в конце сравнительный вывод.
А теперь перейдём к делу.
Берём стандартную китайскую лампочку. Вот её схема (немного усовершенствованная). Почему усовершенствованная? Эта схема подойдёт к любой дешёвой китайской лампочке. Отличие будет только в номиналах радиодеталей и отсутствии некоторых сопротивлений (в целях экономии).

Бывают лампочки с отсутствующим С2 (очень редко, но бывает). В таких лампочках коэффициент пульсаций 100%. Очень редко ставят R4. Хотя сопротивление R4 просто необходимо. Оно будет вместо предохранителя, а также смягчит пусковой ток. Если в схеме отсутствует, лучше поставить. Ток через светодиоды определяет номинал ёмкости С1. В зависимости от того, какой ток мы хотим пропустить через светодиоды (для самодельщиков), можно рассчитать его ёмкость по формуле (1).

Эту формулу я писАл много раз. Повторюсь.
Формула (2) позволяет сделать обратное. С её помощью можно посчитать ток через светодиоды, а затем и мощность лампочки, не имея Ваттметра. Для расчётов мощности нам ещё необходимо знать падение напряжения на светодиодах. Можно вольтметром измерить, можно просто посчитать (без вольтметра). Вычисляется просто. Светодиод ведёт себя в схеме как стабилитрон с напряжением стабилизации около 3В (есть исключения, но очень редкие). При последовательном подключении светодиодов падение напряжения на них равно количеству светодиодов, умноженному на 3В (если 5 светодиодов, то 15В, если 10 — 30В и т. д.). Всё просто. Бывает, что схемы собраны из светодиодов в несколько параллелей. Тогда надо будет учитывать количество светодиодов только в одной параллели.
Допустим, мы хотим сделать лампочку на десяти светодиодах 5730smd. По паспортным данным максимальный ток 150мА. Рассчитаем лампочку на 100мА. Будет запас по мощности. По формуле (1) получаем: С=3,18*100/(220-30)=1,67мкФ. Такой ёмкости промышленность не выпускает, даже китайская. Берём ближайшую удобную (у нас 1,5мкФ) и пересчитываем ток по формуле (2).
(220-30)*1,5/3,18=90мА. 90мА*30В=2,7Вт. Это и есть расчетная мощность лампочки. Всё просто. В жизни конечно будет отличаться, но не намного. Всё зависит от реального напряжения в сети (это первый минус драйвера), от точной ёмкости балласта, реального падения напряжения на светодиодах и т.д. При помощи формулы (2) вы можете рассчитать мощность уже купленных лампочек (уже упоминал). Падением напряжения на R2 и R4 можно пренебречь, оно незначительно. Можно подключить последовательно достаточно много светодиодов, но общее падение напряжения не должно превышать половины напряжения сети (110В). При превышении этого напряжения лампочка болезненно реагирует на все изменения напряжения. Чем больше превышает, тем болезненнее реагирует (это дружеский совет). Тем более, за этими пределами формула работает неточно. Точно уже не рассчитать.
Вот появился очень большой плюс у этих драйверов. Мощность лампочки можно подгонять под нужный результат подбором ёмкости С1 (как самодельных, так и уже купленных). Но тут же появился и второй минус. Схема не имеет гальванической развязки с сетью. Если ткнуть в любое место включенной лампочки отвёрткой-индикатором, она покажет наличие фазы. Трогать руками (включенную в сеть лампочку) категорически запрещено.
Такой драйвер имеет практически 100%-ный КПД. Потери только на диодах и двух сопротивлениях.
Его можно изготовить в течение получаса (по-быстрому). Даже плату травить необязательно.
Конденсаторы заказывал эти:
https://aliexpress.com/item/snapshot/310648391.html
https://aliexpress.com/item/snapshot/310648393. html
Диоды вот эти:
https://aliexpress.com/item/snapshot/6008595825.html


Но у этих схем есть ещё один серьёзный недостаток. Это пульсации. Пульсации частотой 100Гц, результат выпрямления сетевого напряжения.

У различных лампочек форма незначительно будет отличаться. Всё зависит от величины фильтрующей ёмкости С2. Чем больше ёмкость, тем меньше горбы, тем меньше пульсации. Необходимо смотреть ГОСТ Р 54945-2012. А там чёрным по белому написано, что пульсации частотой до 300Гц вредны для здоровья. Там же формула для расчёта (приложение Г).

Но это не всё. Необходимо смотреть Санитарные нормы СНиП 23-05-95 «ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ». В зависимости от предназначения помещения максимально допустимые пульсации от 10 до 20%.
В жизни ничего просто так не бывает. Результат простоты и дешевизны лампочек налицо.
Пора переходить к электронным драйверам. Здесь тоже не всё так безоблачно.
Вот такой драйвер я заказывал. Это ссылка именно на него в начале обзора.

Почему заказал именно такой? Объясню. Хотел сам «колхозить» светильники на 1-3Вт-ных светодиодах. Подбирал по цене и характеристикам. Меня устроил бы драйвер на 3-4 светодиода с током до 700мА. Драйвер должен иметь в своём составе ключевой транзистор, что позволит разгрузить микросхему управления драйвером. Для уменьшения ВЧ пульсаций по выходу должен стоять конденсатор. Первый минус. Стоимость подобных драйверов (US $13.75 /10 штук) отличается в бОльшую сторону от балластных. Но тут же плюс. Токи стабилизации подобных драйверов 300мА, 600мА и выше. Балластным драйверам такое и не снилось (более 200мА не рекомендую).
Посмотрим на характеристики от продавца:

[input voltage] ac85-265v» that everyday household appliances.»
[output voltage] load after 10-15v; can drive 3-4 3w led lamp beads series
[output current] 600ma

А вот диапазон выходных напряжений маловат (тоже минус). Максимум, можно подцепить последовательно пять светодиодов. Параллельно можно подцеплять сколько угодно. Светодиодная мощность считается по формуле: Ток драйвера умножить на падение напряжения на светодиодах [количество светодиодов (от трёх до пяти) и умножить на падение напряжения на светодиоде (около 3В)].
Ещё один большой недостаток этих драйверов – большие ВЧ помехи. Некоторые экземпляры слышит не только ФМ радио, но и пропадает приём цифровых каналов ТВ при их работе. Частота преобразования составляет несколько десятков кГц. А вот защиты, как правило, никакой (от помех).

Под трансформатором что-то типа «экрана». Должно уменьшить помехи. Именно Этот драйвер почти не фонит.
Почему они фонят, становится ясно, если посмотреть на осциллограмму напряжения на светодиодах. Без конденсаторов ёлочка куда серьёзнее!

На выходе драйвера должен стоять не только электролит, но и керамика для подавления ВЧ помех. Высказал своё мнение. Обычно стоит либо то либо другое. Бывает, что ничего не стоит. Это бывает в дешёвых лампочках. Драйвер спрятан внутри, предъявить претензию будет сложно.
Посмотрим схему. Но предупрежу, она ознакомительная. Нанёс только основные элементы, которые необходимы нам для творчества (для понимания «что к чему»).

Микросхема 3106 отслеживает выходные параметры преобразователя через обратную связь с вспомогательной обмотки трансформатора и управляет ключевым транзистором. Попытки найти информацию на эту МС в Интернете ничего не дала. RS1 RS2 — токозадающие резисторы. От их номинала зависит выходной ток драйвера. RS1 (1 Ом) – основной, при помощи RS2 (33 Ом) выходной ток подгоняется более точно.

Оказывается, и у этих драйверов можно регулировать выходной ток. Снял зависимость выходного тока от сопротивления RS (может кому пригодится).

Регулировать ток при помощи выносного переменного резистора не получится. Паразитные ёмкости и индуктивности никто не отменял.
А теперь на счёт применимости.

В этот светильник что только не вклеивал (был обзор). Теперь приклеил 1-Вт-ные светодиоды. К ним буду подключать обозреваемые драйверы, так нагляднее.
А вот так он светит.

Всего 12 светодиодов (6 пар). Для равномерного распределения света самое оптимальное количество. Для эксперимента тоже лучше не придумаешь.
Один из вариантов подключения к драйверу с балластом на конденсаторах.

С1=1,5мкФ+1,2мкФ=2,7мкФ. Чтобы посчитать мощность, необходимо посчитать ток по формуле (2).
I=(228В-36В)*2,7мкФ/3,18=163мА. Мощность считается по формуле из школьного учебника физики.
Р= 36В*0,163А=5,9Вт.
А теперь посмотрим, что показывают приборы.

Погрешность в расчётах присутствует. Кстати, на мелких мощностях приборчик тоже подвирает.
А теперь посчитаем пульсации (теория в начале обзора). Посмотрим, что же видит наш глаз. К осциллографу подключаю фотодиод. Два снимка объединил в один для удобства восприятия. Слева лампочка выключена. Справа – лампочка включена. Смотрим ГОСТ Р 54945-2012. А там чёрным по белому написано, что пульсации частотой до 300Гц вредны для здоровья. А у нас около 100Гц. Для глаз вредно.

У меня получилось 20%. Необходимо смотреть Санитарные нормы СНиП 23-05-95 «ЕСТЕСТВЕННОЕ И ИСКУССТВЕННОЕ ОСВЕЩЕНИЕ». Использовать можно, но не в спальне. А у меня коридор. Можно СНиП и не смотреть.
А теперь посмотрим другой вариант подключения светодиодов. Это схема подключения к электронному драйверу.

Итого 3 параллели по 4 светодиода.
Вот, что показывает Ваттметр. 7,1Вт активной мощности.

Посмотрим, сколько доходит до светодиодов. Подключил к выходу драйвера амперметр и вольтметр.

Посчитаем чисто светодиодную мощность. Р=0,49А*12,1В=5,93Вт. Всё, что не хватает, взял на себя драйвер.
Теперь посмотрим, что же видит наш глаз. Слева лампочка выключена. Справа – лампочка включена. Частота повторения импульсов около 100кГц. Смотрим ГОСТ Р 54945-2012. А там чёрным по белому написано, что вредны для здоровья только пульсации частотой до 300Гц. А у нас около 100кГц. Для глаз безвредно.

Всё рассмотрел, всё измерил.
Теперь выделю плюсы и минусы этих схем:
Минусы лампочек с конденсатором в роли балласта по сравнению с электронными драйверами.
-Во время работы КАТЕГОРИЧЕСКИ нельзя касаться элементов схемы, они под фазой.
-Невозможно достичь высоких токов свечения светодиодов, т.к. при этом необходимы конденсаторы больших размеров. А увеличение ёмкости приводит к большим пусковым токам, портящим выключатели.
-Большие пульсации светового потока частотой 100Гц, требуют больших фильтрующих ёмкостей на выходе.
Плюсы лампочек с конденсатором в роли балласта по сравнению с электронными драйверами.
+Схема очень проста, не требует особых навыков при изготовлении.
+Диапазон выходных напряжений просто фантастический. Один и тот же драйвер будет работать и с одним и с сорока последовательно соединёнными светодиодами. У электронных драйверов выходные напряжения имеют намного более узкий диапазон.
+Низкая стоимость подобных драйверов, которая складывается буквально из стоимости двух конденсаторов и диодного моста.
+Можно изготовить и самому. Большинство деталей можно найти в любом сарае или гараже (старые телевизоры и т.д.).
+Можно регулировать ток через светодиоды подбором ёмкости балласта.
+Незаменимы как начальный светодиодный опыт, как первый шаг в освоении светодиодного освещения.
Есть ещё одно качество, которое можно отнести как к плюсам, так и к минусам. При использовании подобных схем с выключателями с подсветкой, светодиоды лампочки подсвечиваются. Лично для меня это скорее плюс, чем минус. Использую повсеместно как дежурное (ночное) освещение.
Умышленно не пишу, какие драйверы лучше, у каждого есть своя ниша.
Я выложил по максимуму всё, что знаю. Показал все плюсы и минусы этих схем. А выбор как всегда делать вам. Я лишь постарался помочь.
На этом всё!
Удачи всем.

power — Схема управления светодиодами переменного тока — Как управлять светодиодами низкого напряжения?

\$\начало группы\$

Я разбирал светодиодные лампочки, чтобы посмотреть, как они работают, и обнаружил, что в большинстве из них используется очень простая схема:

Вот как я понимаю схему:

• Вход 220 В переменного тока (я из Европы)
• 220 В постоянного тока после выпрямительного моста
• Напряжение на каждом светодиоде падает примерно на 6 В. 32 светодиода, значит 32*6=19.2В
• Драйвер постоянного тока регулирует ток и сбрасывает оставшиеся 28 В
• (фактически 2 драйвера подключены параллельно, но это не имеет значения для концепции)

Верно? Если я хочу создать собственную схему, в которой я управляю одним светодиодом на 36 В (например, COB), как мне лучше всего понизить напряжение с 220 В до 36 В? Использование массивных резисторов?

Спасибо всем!

• питание
• светодиод
• печатная плата
• драйвер
• освещение

\$\конечная группа\$

6

\$\начало группы\$

При напряжении 36 В диодная матрица мощностью 6 Вт потребует, чтобы линейный регулятор рассеивал более 45 Вт. Максимум, который вы можете рассеять в упаковке, похожей на лампочку, вероятно, меньше 10, по крайней мере, если вам нужен разумный срок службы. Кроме того, лампочка на 6 Вт, которой нужно 51 Вт, — это просто плохой дизайн. Эта схема, которую вы нашли, работает только в том случае, если у вас есть падение напряжения на светодиодах, которое в сумме близко к выпрямленной сети, что в данном случае составляет около 310 В. Если это 9Светодиоды V, ваши 32 диода в сумме дают 288 В, а это означает, что регулятор должен падать всего на 22 В, возможно, меньше при более высоком токе. Невозможно адаптировать эту конструкцию к прямому напряжению 36 В.

Если вы хотите управлять светодиодом на 36 В (что, вероятно, является сомнительной идеей для лампочки), вам потребуется использовать другой тип источника питания. Одним из вариантов является трансформатор, который понижает напряжение до чуть более 36 В, а затем добавляется выпрямитель и линейный регулятор. Другим вариантом является импульсный регулятор вместо линейного регулятора.

Каковы ваши настоящие цели? Знаете ли вы, как безопасно спроектировать блок питания, работающий от сети? Это не обязательно тривиальная вещь, по крайней мере, если вы хотите, чтобы ваше устройство было в безопасности.

\$\конечная группа\$

\$\начало группы\$

Верно? Если я хочу создать собственную трассу, где я веду 1 один светодиод 36 В (например, COB), как мне лучше всего понизить напряжение с 220В на 36В? Использование массивных резисторов?

Есть лучший способ. Используйте меньше резисторов (или другие резисторы), чтобы получить падение около 36 В, затем, при необходимости, измените ограничение тока с помощью Rext

. Источник: техническое описание SM2082EAS с модами

\$\конечная группа\$

3

\$\начало группы\$

Напряжение 220 В переменного тока, выпрямленное в конденсаторе, будет иметь пиковое напряжение 311 В.

Среднее значение определяется емкостью конденсатора и потребляемым током.

Вы не можете предполагать падение напряжения 6 В на светодиод, если только не измерите его.

Если вы хотите управлять одним светодиодом 36 В, вы должны использовать источник постоянного тока, а не резисторы.

\$\конечная группа\$

2

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

Схема драйвера светодиода

Работа и применение

Схема драйвера светодиода

Светодиод, т. е. светоизлучающий диод, представляет собой особый тип диода, который излучает энергию в видимом диапазоне электромагнитного спектра. Однако при прямом смещении он проводит так же, как и диод с p-n переходом. Он используется в качестве оптоэлектронного устройства.

Теперь позвольте задать вам простой вопрос. В нашем доме мы получаем 230 вольт переменного тока, можем ли мы подать это напрямую на светодиод? Ответ должен быть конечно нет. Это связано с тем, что светодиоду требуется постоянный входной ток. Таким образом, чтобы служить этой цели, нам нужна схема драйвера.

В этой конкретной статье мы узнаем о конструкции схемы драйвера светодиодов на 230 вольт. Как правило, широко используется подход с использованием трансформатора для питания от переменного тока к постоянному. Но только подумайте, будет ли это хорошим вариантом для управления такой нагрузкой, как светодиод? Нисколько. Так что давайте попробуем по-другому.

Принцип схемы драйвера светодиода

Я надеюсь, что после вышеизложенного вы поняли цель статьи. Да, мы должны разработать бестрансформаторный Схема драйвера светодиода (можно использовать, в частности, дома.)

Схема драйвера содержит конденсаторы переменного тока, которые рассчитаны на высокое напряжение и подключены между линиями. Основная функция конденсатора заключается в ограничении тока питания. Поскольку конденсатор только уменьшает ток, высокое напряжение исчезает (выпрямление и регулирование) в более поздней части цепи.

Схема драйвера светодиода мощностью 5 Вт

Компоненты схемы драйвера светодиода

• Электролитический конденсатор (неполяризованный 2,2 мкФ)
• Четыре резистора (1 кОм, 10 кОм, 22 кОм, 390 кОм)
• Мостовой выпрямитель
• Стабилитрон (4,7 В)
• Светодиод (ярко-белый)
• А, поляризованный конденсатор (47 мкФ)

  12 9 Схема драйвера светодиода Исполнение

  • К сети переменного тока подключается конденсатор переменного тока в линию с сетью питания.
  • Затем параллельно этому конденсатору подключается резистор номиналом 390 кОм. Это разрядка конденсатора при отсутствии питания. Между источником питания и выпрямителем подключается еще один резистор 10 Ом, который здесь можно назвать предохранителем.
  • Чтобы преобразовать входящее переменное напряжение в постоянное, мы используем двухполупериодный мостовой выпрямитель. Его мощность составляет 1,5А по току.
  • Теперь выходной сигнал мостового выпрямителя фильтруется с помощью конденсатора (фильтр C) емкостью 4,7 мкФ.
  • Зенеровский диод используется для регулирования выходного сигнала двухполупериодного мостового выпрямителя. Учитывая ток, который идет на стабилитрон, мы последовательно подключили резистор номиналом 22 кОм. Значение напряжения стабилитрона составляет 4,7 вольта.
  • Еще раз выход Зенера фильтруется конденсатором 47 мкФ и, наконец, подается на светодиод (нагрузка). 9(-6))

    имеем C = 2,2 мкФ

    = 1447,59

    Следовательно, по закону Ома ток конденсатора I = V/R

    , полагая значения V и Xc , I = 158 мА

    Теперь, этот ток поступает в выпрямитель. Кроме того, на вход мостовой схемы подается 230 В СКЗ. Таким образом, Vmax = 230 * √ 2 = 325,26 В. Таким образом, конденсаторный фильтр должен быть рассчитан на 400 В. После выпрямителя напряжение будет около 305 В, которое в дальнейшем необходимо снизить, чтобы использовать его в качестве входа светодиода.

    Стабилитрон служит для этой цели. Кроме того, следует помнить о его номинальной мощности, а также о последовательном резисторе и его номинальной мощности. Сначала рассчитаем подходящее значение последовательного сопротивления.

    R

    _s = (V _в – V _z )/( I _L + I _z )

    где Iz = 10 мА, IL = 5 В 0,04 мА 90 = 4,7 В

    Следовательно, Rs = 20020 кОм

    Теперь необходимо рассчитать номинальную мощность этого резистора, так как он определяет мощность, которую он может рассеивать.

    Ps = (V

    _в – V _z ) ² /R _s

    подставив все значения, получим

    92/Rs = 0,07 Вт

    Таким образом, выпрямленное регулируемое напряжение вместе с ограниченным током подается на светодиодную нагрузку.

    Также смотрите Полупериодный выпрямитель

    Преимущества схемы драйвера

    • Она проста и экономична, так как не имеет трансформатора.
    • Маленький размер и очень большой вес.

    Ограничения схемы драйвера светодиодов

    • Данное применение лучше всего подходит для бытового использования и однофазного питания.
    • Используемый здесь конденсатор может вызывать всплески при колебаниях сети.

    Применение схемы драйвера светодиодов

    • Используется для освещения и декоративных целей дома.
    • Он также используется в автомобилях, велосипедах и других автомобилях в качестве индикатора.
    • Эта схема также используется в комбинации с дверным звонком для обеспечения индикации.
    • Он используется в различных бытовых целях, таких как коммерческое и жилое освещение.

    Надеюсь, вы получили некоторые идеи о разработке схемы драйвера. Я хотел бы видеть любые новые творческие идеи в разделе комментариев ниже.
