Как устроена схема электродрели с реверсом и регулятором оборотов. Какие бывают неисправности кнопки дрели. Как самостоятельно подключить и отремонтировать кнопку электродрели. Какие инструменты нужны для ремонта дрели своими руками.
Устройство и принцип работы электродрели
Электрическая дрель — незаменимый инструмент для выполнения ремонтных и строительных работ. Основные элементы конструкции электродрели:
- Электродвигатель (статор и ротор)
- Редуктор
- Патрон для крепления сверла
- Кнопка включения с регулятором оборотов
- Переключатель реверса
- Щеточный узел
Принцип работы электродрели заключается в преобразовании электрической энергии во вращательное движение сверла или другой оснастки. При нажатии на кнопку включения ток подается на обмотки статора, создавая вращающееся магнитное поле. Оно приводит во вращение ротор, на валу которого установлен патрон со сверлом.
Схема подключения кнопки электродрели с регулятором оборотов
Кнопка включения современной электродрели обычно совмещена с регулятором оборотов. Типовая схема подключения такой кнопки выглядит следующим образом:
- Два провода от сетевого шнура подключаются к входным контактам кнопки
- От выходных контактов кнопки идут провода к обмоткам статора электродвигателя
- Внутри кнопки установлен регулятор оборотов на основе симистора или транзистора
- При нажатии на кнопку замыкается цепь и подается напряжение на двигатель
- Степень нажатия кнопки определяет скорость вращения через регулятор оборотов
Такая схема позволяет плавно регулировать скорость вращения патрона от минимальных до максимальных оборотов.
Устройство и подключение реверса в электродрели
Функция реверса (изменения направления вращения) реализуется с помощью дополнительного переключателя. Принцип работы реверса заключается в изменении направления тока в обмотках статора электродвигателя. Это приводит к изменению направления вращения магнитного поля и, соответственно, ротора с патроном.

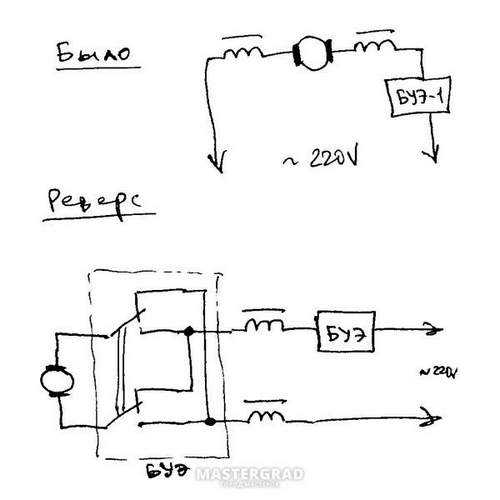

Схема подключения реверса в электродрели:
- Переключатель реверса устанавливается между кнопкой включения и обмотками статора
- В одном положении переключателя ток подается на обмотки в прямом направлении
- При переключении меняется полярность подключения обмоток
- Это приводит к изменению направления вращения двигателя на противоположное
Наличие реверса значительно расширяет функциональность электродрели, позволяя не только сверлить, но и выкручивать шурупы.
Основные неисправности кнопки электродрели
Кнопка включения — один из наиболее часто выходящих из строя элементов электродрели. Основные неисправности кнопки:
- Окисление или подгорание контактов
- Механический износ или поломка пружины
- Выход из строя регулятора оборотов
- Нарушение пайки проводов
- Попадание пыли и грязи внутрь кнопки
Признаки неисправности кнопки электродрели:
- Дрель не включается при нажатии на кнопку
- Нестабильная работа, вращение рывками
- Отсутствует регулировка оборотов
- Искрение в районе кнопки
- Нагрев корпуса кнопки при работе
При появлении таких симптомов необходимо провести диагностику и ремонт кнопки включения электродрели.
Как самостоятельно подключить новую кнопку электродрели
Если кнопка вышла из строя, ее можно заменить на новую. Порядок действий при самостоятельном подключении:
- Отключите дрель от сети и разберите корпус
- Отсоедините провода от старой кнопки, запомнив схему подключения
- Установите новую кнопку в корпус дрели
- Подключите провода к контактам новой кнопки согласно схеме
- Проверьте надежность соединений
- Соберите корпус дрели и проверьте ее работу
При подключении важно строго соблюдать полярность и схему соединения проводов. Ошибки могут привести к неправильной работе или выходу дрели из строя.
Ремонт кнопки электродрели своими руками
Во многих случаях кнопку электродрели можно отремонтировать самостоятельно, не прибегая к замене. Основные этапы ремонта:
- Разборка корпуса кнопки
- Очистка контактов от нагара и окислов
- Проверка целостности пружины, при необходимости замена
- Осмотр и пропайка мест соединения проводов
- Замена вышедших из строя элементов (симистор, резисторы)
- Сборка и проверка работоспособности кнопки
Для ремонта потребуются инструменты:
- Отвертки
- Пассатижи
- Паяльник
- Мультиметр
При отсутствии опыта работы с электроникой лучше обратиться в сервисный центр во избежание поломки дрели.
Профилактика неисправностей кнопки электродрели
Чтобы продлить срок службы кнопки включения, рекомендуется соблюдать несколько простых правил:
- Не допускайте перегрузки дрели, соблюдайте режим работы
- Регулярно очищайте инструмент от пыли и грязи
- Не дергайте и не перегибайте сетевой шнур
- Храните дрель в сухом месте
- Периодически проверяйте затяжку винтов крепления
- При появлении посторонних шумов или запахов прекращайте работу
Своевременное обслуживание и бережное обращение позволят значительно увеличить ресурс кнопки и всего инструмента в целом.
Заключение
Схема электродрели с реверсом и регулятором оборотов — достаточно сложное устройство. Однако, зная принцип работы и основные узлы, можно самостоятельно выполнить несложный ремонт, например, заменить вышедшую из строя кнопку. При более серьезных поломках рекомендуется обращаться к специалистам. Правильная эксплуатация и своевременное обслуживание позволят надолго сохранить работоспособность электродрели.
Схема электродрели с реверсом и регулятором оборотов: разновидности с кнопкой
Электродрель — незаменимая вещь, которая есть почти у каждого мужчины. Люди, которые регулярно пользуются этим инструментом, периодически сталкиваются с его поломкой. Если нет возможности отнести устройство в мастерскую, придется заниматься ремонтом самостоятельно. В таком случае нужно ознакомиться с тем, как выглядит схема электродрели и разобраться с советами по ремонту.
Содержание
- Возможные неисправности инструмента
- Алгоритм поиска и устранения поломок электрической части
- Необходимый инструмент
- Как подбирать запчасти для замены
- Виды схем подключения кнопки дрели
- Схема подключения выключателя совковой дрели
- Схема с реверсом и регулятором оборотов
- Как подключить кнопку самостоятельно
- Обычная кнопка вкл/выкл
- Проверка электродвигателя: причины поломок и ремонт
- Как заменить щетки: работа за пару минут
Электродрель — устройство, которое есть практически в каждом доме
Возможные неисправности инструмента
Для начала необходимо ознакомиться с основными типами неисправностей электродрелей.
Они могут быть:
- Электрическими. Чаще всего поломки связаны с электроникой. Бывают случаи, когда инструмент начинает искриться из-за перегрузки. Некоторые модели Bosch PSB перестают функционировать из-за стачивания щеток.
- Механическими. Иногда из строя выходят подшипники или редукторный механизм. В подобных ситуациях поможет только полная замена сломанных деталей.
Дополнительная информация! К основным признакам проявления механических неисправностей следует отнести гудение и уменьшение скорости вращения.
Алгоритм поиска и устранения поломок электрической части
При поиске поломки рекомендуется придерживаться определенного алгоритма, с помощью которого удастся быстро отыскать неисправность:
- Если устройство полностью не включается, надо вскрыть корпус и проверить соединение кабелей. Возможно один из них оторвался от электросхемы и поэтому не происходит включение устройства.
- Если с проводами все хорошо, необходимо проверить тумблер выключателя.
В некоторых устройствах от Бош и Makita со временем появляются следы окисления и прибор перестает работать. - Осматривая устройство, особое внимание надо обратить на щетки. Они должны надежно прижиматься к ротору.
В некоторых устройствах от Бош и Makita со временем появляются следы окисления и прибор перестает работать.Важно! Во время осмотра электродрели нельзя подключать ее к электросети. Особенно, если проводится проверка контактов проводов.
Необходимый инструмент
Омметр — незаменимая вещь для определения причин появления неисправностей Прежде чем приступить к ремонту ударной дрели, необходимо ознакомиться с перечнем инструментов, которые могут понадобиться:- плоскогубцы;
- омметр;
- шлифовальный наждак;
- тиски;
- отвертка прямая и крестовидная;
- гаечные ключи.
Также могут пригодиться тиски для фиксации некоторых деталей.
Как подбирать запчасти для замены
Если какое-либо устройство электродрели вышло из строя, его придется заменить. Однако прежде чем что-то делать, надо ознакомиться с нюансами выбора новых запчастей.
Все, что понадобится сделать — определить производителя и узнать точное название модели. Найти эту информацию можно на этикетке, которая расположена на корпусе. При помощи этих данных можно будет найти комплектующие, которые точно подойдут для дрели.
Виды схем подключения кнопки дрели
Схема подключения электродрели бывает двух видов. Необходимо ознакомиться с особенностями каждой из них.
Схема подключения выключателя совковой дрели
Схема выключателя поможет правильно подсоединить кнопку к инструментуКак правило такая схема используется мастерами во время ремонта сломанного инструмента. С ее помощью удастся проверить все функциональные особенности выключателя. Также она позволяет выполнить ремонт после определения причины появления поломки.
Большинство производителей поставляют схему подсоединения выключателя вместе с инструкцией к изделию. Однако бывают случаи, когда ее нет. В таких ситуациях людям приходится самостоятельно искать в интернете. Чтобы найти ее, придется заранее узнать точную модель устройства.
Схема с реверсом и регулятором оборотов
Схема подсоединения выключателя с реверсом используется для подключения реверсной кнопкиНекоторые модели от таких производителей как Sparky или Интерскол оснащаются выключателями со встроенным регулятором оборотов и реверсом. В таких конструкциях довольно сложно разобраться и поэтому не всегда удается определить точную причину их поломки.
Если такая кнопка вышла из строя, рекомендуется просто купить новую и подсоединить ее сверяясь со схемой.
Как подключить кнопку самостоятельно
Многих интересует, как правильно подсоединять кнопку включения, так как подключить дрель без кнопки невозможно. Делается это следующим образом:
- Отсоединение выключателя.
- Очистка потемневших и ржавых клемм от нагара при помощи наждачной бумаги или спирта.
- Замена регулятора оборотов, если он вышел из строя.
- Сборка кнопки и ее подключение, согласно схеме электродрели с реверсом и регулятором оборотов.
Важно! Прежде чем снимать и подключать кнопку, надо убедиться в том, что электродрель не подключена к розетке.
Обычная кнопка вкл/выкл
Проще всего ремонтировать обычную кнопку включения и отключения. У нее часто пропадает прием сигнала от электросети из-за окисления контактов. Поэтому первое, что нужно сделать — очистить их от окисления при помощи мелкой наждачной бумаги. Также можно воспользоваться спиртовым раствором.
Когда нагар и следы окисления будут удалены, выключатель можно собирать и подключать. Если он не заработает, значит проблема в чем-то другом.
Проверка электродвигателя: причины поломок и ремонт
Дрели, как и многие перфораторы, часто перестают работать из-за неисправности двигателя. Есть две причины, из-за которых он может выйти из строя:
- Неправильное использование. Некоторые люди часто перегружают устройства и поэтому мотор перестает работать. В таком случае проще приобрести новую дрель.
- Плохой моточный провод. Чаще всего такая проблема появляется при использовании бюджетных моделей. Самостоятельно заменой провода лучше не заниматься. Это работа для профессиональных специалистов.
Это работа для профессиональных специалистов.Как заменить щетки: работа за пару минут
Щеткодержатель снимается при замене щетокПри использовании старых моделей советских дрелей ИЭ люди часто сталкиваются с необходимостью замены щеток. Чтобы сделать это надо разобрать корпус устройства и извлечь щеткодержатель. С него снимается заглушка, затем можно доставать изношенные щетки и вставить на их место новые. После этого конструкцию можно собирать обратно.
Электродрель, как и другие инструменты, может поломаться. Поэтому люди, которые часто пользуются подобными приспособлениями, должны знать основные поломки и особенности их устранения.
Схема кнопки регулятора оборотов дрели
Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство — телевизор или чайник.
Поиск данных по Вашему запросу:
Схемы, справочники, даташиты:
Прайс-листы, цены:
Обсуждения, статьи, мануалы:
Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.
Содержание:
- Виды схем подключения кнопки дрели
- Как подключить выключатель дрели
- Какая схема подключения кнопки дрели?
- Подключение и ремонт кнопок дрели
- Реверс редуктор собственными руками: разновидности.
- Ремонт дрели своими руками
- Схема подключения кнопки дрели – чиним инструмент сами!
- Как устроен регулятор оборотов дрели: схема
Реверс схемаПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Регулятор мощности, оборотов с кнопки.
Виды схем подключения кнопки дрели
Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство — телевизор или чайник.
Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера — в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора. Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части. Самыми частыми поломками считают:. Зная, как происходит подключение кнопки электродрели, можно быстро решить неисправность.
А значит, вам следует позаботиться о том, чтобы очищать устройство после каждого использования — только так можно снизить риск сбоев в работе в связи с загрязненностью инструмента. Именно потому после того, как вы провели ремонт в квартире , сразу же чистите дрель. К сожалению, чтобы проверить работоспособность инструмента, вам будет недостаточно тестера, что связано с тем, что большая часть кнопок устройства оснащены плавной регулировкой скорости, а потому обычный тестер может дать вам некорректные данные.
В данном случае вам понадобится специальная схема подключения кнопки дрели. Часто в инструментах один провод соединен с клеммой, а потому одновременное нажатие на кнопку приводит к прозвону клемм. В том случае, если лампочка загорелась, с кнопкой все хорошо, а вот если вы замечаете неисправность — пришло время заменять кнопку.
Осуществляя замену, учитывайте, что схема может быть как простой, так и с реверсом. Так, деталь должна подходить по размеру и соответствовать мощности инструмента. При этом подсчет мощности — достаточно простое занятие. Несмотря на то, что процесс этот является достаточно сложным, вы можете всю работу провести своими руками, соблюдая некоторые важные правила.
Например, помните, что открытие корпуса может привести к тому, что все детали и плохо закрепленные запчасти просто выпадут из корпуса. Естественно, этого следует избежать, ведь потом будет достаточно сложно собрать устройство воедино. Для этого можно плавно поднять крышку, отметив точное расположение запчастей на бумаге.
Многих интересует, где взять подобную схему? Прежде всего, она должна идти вместе с инструментом при его покупке, однако если схемы нет, либо вы ее утеряли, придется поискать в интернете. Ведь только с ее помощью вы сможете провести ремонт грамотно, без ошибок. К слову, кнопка регулятора оборотов и кнопка реверсного управления расположены в разных местах, а потому и проверять их придется по отдельности.
Существует несколько причин поломок якоря или статора дрели. Прежде всего, это неграмотная эксплуатация устройства. Например, многие пользователи просто перегружают инструмент, осуществляя работу без перерыва. Вторая причина кроется в плохом моточном проводе, которые часто встречаются в дешевых моделях. Именно потому поломки дешевых инструментов встречаются значительно чаще. Ремонт в этом случае нужно проводить с использованием специализированного инструмента. И будет лучше, если вы доверите эту работу профессиональным специалистам.
Однако если было решено осуществить ремонт своими силами, у вас обязательно возникнет вопрос — как всё сделать правильно? Но дрель может не работать и из-за банальных неисправностей — например, из-за щеток внутри двигателя.
А значит, без ремонта щеток здесь не обойтись, при этом работа эта достаточно простая — вам даже не нужно обладать специальными знаниями и инструментами. Для этого разбираем устройство, извлекаем из него щеткодержатели и меняем детали, которые поломаны.
К слову, существуют модели, корпус которых можно не разбирать — в них нужно просто удалить специальные заглушки через установочное окошко, после чего сменяем щетки. Приобрести эти детали можно в любом строительном магазине, есть также и некоторые модели, которые продаются вместе с комплектом дополнительных щеток. Важно, чтобы вы не дожидались полного износа щеток — проверяйте их время от времени.
А все за счет того, что возникает риск образования зазора между щетиной и коллектором. В итоге эта деталь начнет перегреваться и со временем отпадет — значит, вам придется менять целый якорь, что выйдет значительно дороже и сложнее, и не факт, что вы сможете самостоятельно решить этот вопрос. Как видите, существуют разнообразные поломки, многие из которых будут подвластны вам, другие будут посильны только специалистам в сервисных центрах.
И чтобы снизить риск таких поломок, нужно заботиться о своем инструменте, чистить его после работы, проверять состояние деталей и щеток, чтобы вовремя заменить их на новые. Однако если видите, что сами справиться не сможете — несите устройство в мастерскую. Добавить комментарий Не отвечать. Уважаемые читатели! Мы не приемлем в комментариях мат, оскорбления других участников, спам и ссылки на сторонние ресурсы, враждебные заявления в сторону администрации и посетителей ресурса.
Комментарии, нарушающие правила сайта, будут удалены. Следить за комментариями этой статьи. Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами? Схема подключения кнопки дрели — чиним инструмент сами! Необходимые инструменты и материалы Дрель электрическая.
Содержание 1 Возможные неисправности инструмента — проводим ремонт сами. Автор: Михаил Малофеев Распечатать Оцените статью:. Главная Популярные статьи Схема подключения кнопки дрели — чиним инструмент сами!
Советы по экономии Читать.
Войти с помощью:. Василий Первой. Задать вопрос эксперту. В ближайшее время мы опубликуем информацию.
Как подключить выключатель дрели
Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента. Появляется такой вопрос обычно при возникновении неисправностей в старой кнопке, из-за чего требуется подключить новую. В этой статье я расскажу, как ее следует подключать — что куда втыкается. Я не буду здесь описывать, как разобрать корпус электродрели, чтобы добраться до внутренностей, так как предполагаю, что раз уж вы задались вопросом замены, то разборка корпуса для вас не составит труда. Я думаю, что тот, кто не знает как разобрать корпус, даже не станет задумываться о самостоятельной замене чего-либо в инструменте. Итак, для начала следует приобрести новую кнопку.
Внимание! Управление реверсом и регулятор оборотов.
Какая схема подключения кнопки дрели?
Подробно: ремонт выключателя электродрели своими руками от настоящего мастера для сайта olenord.
Электрическая дрель является одним из самых распространенных инструментов в домашнем хозяйстве. И очень плохо, когда она вдруг перестает работать. В таких случаях очень хочется провести ремонт дрели своими руками. Конструкция дрели или перфоратора достаточно проста. Разные модели инструмента в основном отличаются только различием в компоновке деталей и качестве их изготовления. Универсальность используемого принципа работы и конструкций позволяет произвести самостоятельный ремонт дрели в большинстве случаев неисправностей.
Подключение и ремонт кнопок дрели
Ударная дрель способна выполнять обычное сверление только с ударом. Редуктор таких устройств может иметь как одну, так и две скорости. В качестве дополнительных функций бывают обратный ход и возможность настройки нужных оборотов холостого хода. Ударная дрель имеет две косозубые шестерни, которые контактируют при обычной работе дрели. Когда необходимо выполнить сверление с ударом, то одна шестерня перемещается, таким образом, образовывая зазор с впереди стоящей шестерней.
Электрическая дрель сейчас присутствует в комплекте инструментов практически любого мастера, так как это незаменимый агрегат в быту или на профессиональном поприще. Но, как и любая деталь, дрель может сломаться и, чтобы не обращаться каждый раз к специалистам, нужно уметь обслуживать и ремонтировать свой инструмент самостоятельно.
Реверс редуктор собственными руками: разновидности. Реверс схема
Сегодня невозможно найти человека, который бы не знал о существовании электрической дрели. Многим приходилось пользоваться этим инструментом. Но как устроена эта незаменимая в хозяйстве вещь, известно далеко не каждому. Внутри корпуса дрели расположен электродвигатель, система его охлаждения, редуктор, регулятор оборотов дрели. О работе регулятора оборотов дрели стоит поговорить несколько подробнее. Все детали во время работы изнашиваются, особенно подвержена этому процессу кнопка включения дрели.
Ремонт дрели своими руками
Ремонт дрели своими руками При наличии определенных навыков, осуществить ремонт дрели в домашних условиях достаточно просто.
Из многочисленных случаев поломок дрели можно выделить несколько характерных неисправностей, к которым приводят неправильная эксплуатация электроинструмента или бракованные элементы от завода-изготовителя. К таким типичным поломкам можно отнести: — выход из строя элементов двигателя статор, якорь — износ щеток или их обгорание — поломка регулятора и реверсного переключателя — износ опорных подшипников — некачественный зажим в патроне инструмента. Устройство дрели простейшая китайская электродрель : 1 — регулятор оборотов, 2 — реверс, 3 — щеткодержатель со щеткой, 4 — статор двигателя, 5 — крыльчатка для охлаждения электродвигателя, 6 — редуктор. Устройство электродрели: 1 — статор, 2 — обмотка статора вторая обмотка под ротором , 3 — ротор, 4 — пластины коллектора ротора, 5 — щеткодержатель со щеткой, 6 — реверс, 7 — регулятор оборотов. Новые щетки. Нижняя часть курка срезана.
Схема подключения кнопки дрели с регулятором оборотов и реверсом. Собственно наглядная схема подключения показана на расположенном ниже.
Схема подключения кнопки дрели – чиним инструмент сами!
Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию. Даже на однотипных дрелях есть разница в подключении кнопки в зависимости от функционала дрелей, вот пример подключения старой советской дрели:. Если присмотреться, то краткие схемки можно видеть и прямо на корпусах некоторых кнопок.
Как устроен регулятор оборотов дрели: схема
Одним из главных инструментов, применяющихся в строительстве и ремонте, является электрическая дрель. Что это такое, знают даже дети, но мало кто из владельцев этого инструмента умеет его ремонтировать. Поломки случаются со всеми инструментами, и если ломается дрель, то ее ремонт можно произвести самостоятельно своими руками. Пошаговое описание не только ремонта, но и диагностики дрели описано в материале.
Многих пользователей электродрелей может рано или поздно начать интересовать вопрос, каким образом осуществляется подключение кнопки дрели к проводке инструмента.
Если ваш инструмент стал работать хуже, или вовсе перестал выполнять свои прямые обязанности, пришло время диагностировать неисправности и постараться с ними справиться. Сначала проверяем провод на наличие повреждений и напряжение в розетке, для чего в нее можно включить любое другое устройство — телевизор или чайник. Если вы осматриваете устройства, работающие от аккумулятора, их нужно проверить при использовании тестера — в этом случае напряжение, указанное на корпусе, должно иметь аналогичное значение с напряжением аккумулятора. Если напряжение меньше, придется менять аккумуляторы на новые. Если аккумулятор нормально работает, электропитание в норме, ищите проблемы в аппаратной части.
Дрель — ручной, пневматический или электрический инструмент, предназначенный для придачи вращательного движения сверлу или другому режущему инструменту для сверления отверстий в различных материалах при проведении строительных работ. Схемы подключения. Копирование материала допускается только при наличии активной гиперссылки на первоисточник shemy-podlyucheniya.
Конечно нельзя так однозначно заявить, что кнопки на всех дрелях подключаются одинаково, есть дрели с реверсом, есть прямого подключения, поэтому этот ответ будет более ознакомительным, чем нести конкретную информацию.
— как работает схема базовой электродрели с регулируемой скоростью?
Вопрос 1 . я вижу 4 провода, идущие к «катушкам поля / статора». Здесь есть 2 отдельные катушки возбуждения/статора? это для обеспечения низкой/высокой мощности. Я думаю, что теоретически вам нужна только 1 катушка с 2 проводами, и эта катушка соединена последовательно со щетками… верно? как эта схема работает с 2 катушками.
Также необходимо поставить распределительную коробку, соединенную со щетками. Но он не подключен ни к сети переменного тока, ни напрямую к триггерной коробке. Наконец, он соединяется с кабелями от триггерной коробки на клеммах катушки возбуждения.
На картинке уже видно, что белый и черный кабель (весьма вероятно) подключены к одному и тому же выводу катушки справа. С левой стороны не так заметно. Но конечно распределительная коробка какая-то должен быть предоставлен .
Вопрос 2 . как работает эта схема с переменной скоростью. правильная ли электрическая схема (она не показывает переменный резистор и не показывает, что управляет управляющим входом traic? почему в этой штуке два переключателя? переключатель 2 замыкается на высокой скорости и, таким образом, шунтирует вокруг симистора?
Это не полная схема, это только набросок. Переменный ток следует подключать к клеммам 1 и 3, катушку возбуждения и распределительную коробку — к клеммам 2 и 3.
Симистор используется для фазового контроллера. Триггер будет содержать переменный резистор между 4 и «клеммой с черной точкой». В зависимости от положения триггера ток будет увеличиваться выше порога симистора в определенной точке в пределах первых 90° полуволны, и симистор срабатывает.
Возможно, спусковой крючок содержит еще больше электроники для срабатывания симистора где-то во всем диапазоне 180°.
Даже при вытягивании триггера на максимум, триггер все равно будет немного срезать с полуволн, и вообще на симисторе будет падать какое-то напряжение. Таким образом, переключатель между 4 и 2 в этом случае отключит симистор, позволяя полному напряжению переменного тока пройти к двигателю.
С другой стороны, вы не хотите включать двигатель / симистор, когда не касаетесь курка. В этом случае переключатель между 1 и 4 будет разомкнут.
РЕДАКТИРОВАТЬ:
Согласно вашему комментарию:
Вот более полная схема вашей электродрели:
смоделируйте эту схему – Схема создана с помощью CircuitLab
Как вы хотите изменить направление вращения вашей дрели, вы должны иметь возможность менять полярность либо катушки возбуждения, либо катушки ротора. Здесь регулируемый по мощности переменный ток от триггера подключается к двум клеммам катушек возбуждения через черные кабели.
Белые кабели подключены к тем же клеммам, питая переключатель направления, который питает щетки через синие кабели.
Катушка возбуждения и обмотка ротора соединены параллельно, что увеличивает мощность двигателя (каждая получает полное напряжение от триггерной коробки, им не нужно его делить)
И имейте в виду, что мой переменный резистор тоже просто модель того, как триггер может работать на самом деле. См. выше.
Все ли сверла имеют реверс? Функция прямого/обратного хода [Руководство]
Когда вы покупаете новую дрель, полезно знать некоторые основные функции, которые входят в стандартную комплектацию.
Есть некоторые вещи, которые вы можете считать само собой разумеющимися, пока не получите дрель, в которой нет этой функции.
Большинство современных аккумуляторных дрелей-шуруповертов имеют функцию прямого/обратного хода. Нажав переключатель или кнопку, вы можете повернуть дрель или отвертку по часовой стрелке или против часовой стрелки.
Определенно бывают случаи, когда вам понадобится функция реверса дрели, и всегда приятно знать, что вам не нужно покупать дополнительный инструмент для работы.
В этом посте мы расскажем, как включить реверс сверла, три причины, по которым вам может понадобиться функция реверса на дрели, и когда вам действительно может понадобиться реверсивное сверло.
Итак, если вы готовы двигаться дальше и узнать все о функции реверсивного переключателя дрели, давайте приступим!
* Эта статья может содержать партнерские ссылки. Как партнер Amazon, я зарабатываю на соответствующих покупках. Прочитайте мое полное раскрытие здесь.
Как переключить дрель на задний ход
Когда вы определили, что вам нужно переключить дрель на задний ход, или если вы просто хотите проверить функцию, это легко сделать.
*Смотрите таблицу ниже или далее в статье, вы найдете отличное изображение, которое научит вас этому.
Возможно, вам придется свериться с руководством (или выполнить простую проверку методом проб и ошибок), чтобы увидеть, какое направление ведет к какому движению. Но вперед будет контролировать движение по часовой стрелке. Реверс будет управлять сверлом в направлении против часовой стрелки.
