Основные требования к квартирным электрощитам

При проектировании и сборке электрического щита для квартиры необходимо соблюдать ряд важных требований:

• Использование только сертифицированного оборудования от проверенных производителей
• Обеспечение селективности защиты — правильный выбор номиналов автоматических выключателей
• Применение УЗО для защиты от утечек тока
• Разделение нагрузок на отдельные группы
• Обеспечение удобства обслуживания и эксплуатации щита
• Соблюдение требований пожарной безопасности

Правильно собранный электрощит — залог безопасной и надежной работы всей электропроводки в квартире. Рассмотрим основные моменты, на которые нужно обратить внимание.

Выбор корпуса электрощита

Для квартирного электрощита чаще всего используются пластиковые корпуса для внутренней установки. При выборе корпуса нужно учитывать:

• Количество модулей — должно быть достаточно для размещения всего оборудования с запасом 20-30%
• Степень защиты — для квартиры достаточно IP40
• Наличие прозрачной дверцы для удобства контроля
• Возможность опломбирования

Оптимальный вариант — щит на 24-36 модулей с прозрачной дверцей. Это позволит разместить все необходимое оборудование и оставить место для дальнейшего расширения.

Схемы подключения квартирного электрощита

Существует несколько основных схем сборки электрощита для квартиры. Рассмотрим наиболее распространенные варианты:

Простая схема с вводным УЗО

Самая простая схема предполагает установку на вводе УЗО, от которого запитываются групповые автоматические выключатели:

[Здесь можно разместить простую схему с вводным УЗО и групповыми автоматами]

Плюсы такой схемы — простота и низкая стоимость. Минус — при срабатывании УЗО обесточивается вся квартира.

Схема с групповыми УЗО

Более продвинутый вариант — установка отдельных УЗО на группы розеток и освещения:

[Схема с групповыми УЗО]

Это позволяет локализовать отключение при утечках тока. Розеточные группы защищаются УЗО на 30 мА, освещение — на 10 мА.

Схема с дифференциальными автоматами

Современное решение — использование дифавтоматов вместо обычных автоматов и УЗО:

[Схема с дифавтоматами]

Дифавтоматы совмещают функции автомата и УЗО в одном корпусе. Это позволяет сэкономить место в щите.

Выбор оборудования для электрощита

Основные компоненты, которые потребуются для сборки квартирного электрощита:

• Вводной автомат — номинал 40-63А
• УЗО — 30-100 мА
• Автоматические выключатели — 10-25А
• Дифференциальные автоматы — 16-32А, 30 мА
• Шины N и PE
• DIN-рейки
• Гребенки для соединения автоматов

При выборе оборудования важно использовать продукцию проверенных производителей — ABB, Schneider Electric, Legrand, IEK и др. Это гарантирует надежность и безопасность.

Порядок сборки электрощита

Процесс сборки квартирного электрощита включает следующие основные этапы:

1. Установка DIN-реек в корпус щита
2. Монтаж шин N и PE
3. Установка вводного автомата и УЗО
4. Монтаж групповых автоматов и дифавтоматов
5. Соединение автоматов гребенками
6. Подключение вводного кабеля
7. Подключение отходящих групповых линий
8. Маркировка проводов и автоматов
9. Проверка работоспособности

При сборке важно соблюдать правила электробезопасности и использовать качественный инструмент. Все соединения должны быть надежно затянуты.

Типичные ошибки при сборке электрощитов

При самостоятельной сборке квартирных электрощитов часто допускаются следующие ошибки:

• Неправильный выбор номиналов защитных устройств
• Отсутствие селективности в работе защиты
• Применение неподходящих проводов и кабелей
• Слабая затяжка клеммных соединений
• Отсутствие маркировки проводов
• Неправильное подключение нулевых и заземляющих проводников

Чтобы избежать этих ошибок, необходимо тщательно изучить схему подключения и правила монтажа перед началом работ. При наличии сомнений лучше обратиться к профессиональным электрикам.

Проверка и ввод в эксплуатацию

После завершения сборки электрощита необходимо выполнить следующие проверки:

• Визуальный осмотр правильности монтажа
• Проверка затяжки всех соединений
• Измерение сопротивления изоляции
• Проверка работы УЗО и автоматов
• Проверка правильности подключения групповых линий

При успешном прохождении всех проверок щит можно вводить в эксплуатацию. Рекомендуется составить исполнительную документацию с указанием схемы подключения.

Заключение

Правильно собранный электрический щит — основа безопасной и надежной работы электропроводки в квартире. При самостоятельной сборке важно тщательно изучить все требования и рекомендации, использовать качественные комплектующие и соблюдать технологию монтажа. В случае сомнений лучше доверить эту работу профессионалам.

Схема электрического щита для квартиры

📅 Создано: 16 Января 2018, 23:08 👀 Просмотров: 3107

Создание электрической схемы щитка является обязательным этапом работ по его установке. Это обусловлено несколькими факторами.

Схема электрощитка для квартиры

Создание схемы электрического щитка проходит в несколько этапов. Вначале следует определить, какая система электроснабжения в доме. Далее разбить все точки потребления электроэнергии на несколько групп. И в завершение, на основании полученных ранее данных, создается схема щитка.

Важно! В схеме используются условные обозначения всех элементом щитка. Подробные описания каждого из них, а также многих других можно найти в ГОСТ 21.614 «Изображения условные графические электрооборудования и проводок в оригинале».

Начинаем все работы по определению системы электроснабжения и заземления в доме. Узнать это можно, заглянув внутрь щитка на этаже или обратившись в ЖЭК. От этого зависит, как именно будет выполнено подключение и заземление самого щитка. В жилых домах принято обустраивать три системы ТN-С, ТN-S, ТN-С-S. Необходимо отметить, что система ТN-С создавалась по старым ГОСТам в домах, построенных до 1998 года. Такая система представлена двухжильной алюминиевой или медной проводкой, а на распределительный этажный щит подведен трехфазный кабель (L) с одной жилой РЕN, совмещающей ноль и землю. В современных домах обустраивается система ТN-S или ТN-С-S. В квартире проложен трехжильный медный провод, а на распределительный этажный щит подведен кабель с тремя фазами (L), нулем (N) и землей РЕ (S).

Далее переходим к разбивке всех точек подключения на несколько групп. Такой подход имеет массу преимуществ. Он позволяет экономно использовать материалы и облегчить все работы по монтажу. Есть множество вариантов группировки. Наиболее удобным считается следующий: группа розеток по помещениям, группа выключателей и освещения по помещениям, отдельными автоматами выделяются бойлер, кондиционер, электроплита, стиральная машина, посудомоечная машина. При этом для каждой из групп используется автомат с определенными характеристиками. Так для розеток используют автоматы УЗО на 20А, для выключателей и освещения автоматы УЗО на 16А, для электроплиты устанавливается УЗО от 32А до 63А, для стиральной и посудомоечной машинки, бойлера и кондиционера используют УЗО на 25А.

Группы электроприборов в электрощитке

Теперь, когда выяснили систему электроснабжения и заземления дома, разбили на группы все точки подключения электроприборов, можно приступать к созданию самой схемы. Имея исходные данные, её создание займет совсем мало времени. Но это при условии, что Вы знаете и разбираетесь в условных обозначениях. А для этого следует ознакомиться с ГОСТ 21.614. В результате должна получиться такая схема, как на примере выше. Для более удобного восприятия и понимания можно взглянуть на схему, приведенную ниже. На ней показано, какие приборы установлены и какая из групп к ним подключена.

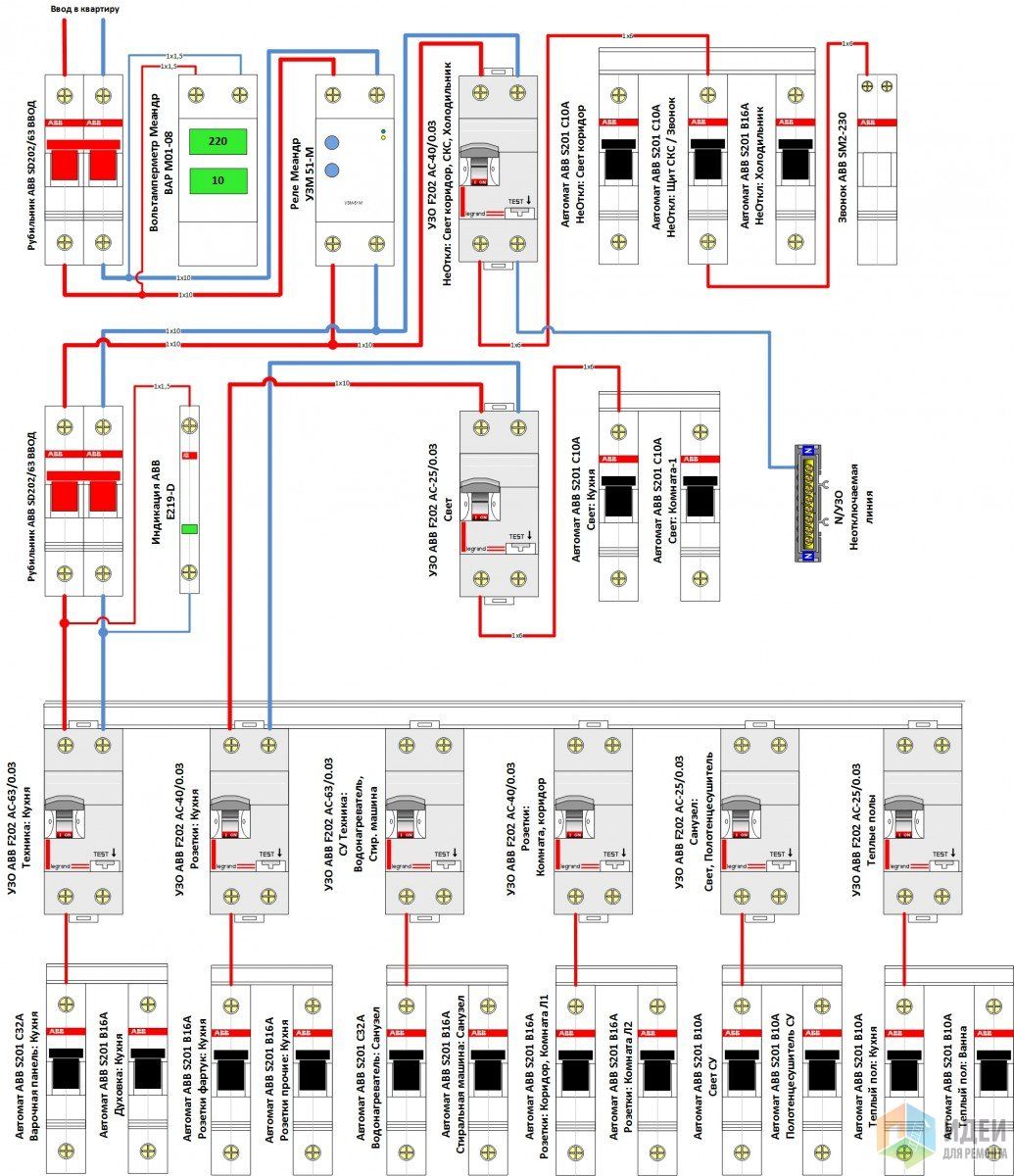

Пример электросхемы электрощитка в квартире

Важно! В некоторых случаях устанавливаются дополнительные автоматы УЗО на 40А и 25А, которые отдельно группируют все розетки, выключатели и освещение.

Пример схемы электрощитка

По завершению создания схемы электрощитка можно определиться с его параметрами и без особых проблем выбрать и купить электрический щиток для дома, а затем приступать к его установке и подключению. При определенной сноровке сами работы по монтажу займут совсем немного времени.

Статьи по теме

Возможно вас заинтересует

Схема сборки распределительного щитка: инструкция + фото

Чтобы электропроводка была безопасной и смогла выдержать нагрузку вам необходимо изучить схему монтажа электрического щитка. На проекте обязательно должно быть обозначена вся иерархия. Схема сборки распределительного щитка является достаточно простой.

Кроме этого, на всей автоматике обязательно должен быть изображен весь номинал и класс защиты. Теперь настало время изучить наглядные схемы распределительного щита частного дома, квартиры или коттеджа. Если вам будет интересно, тогда можете прочесть про схему подключения розетки на 380 Вольт.

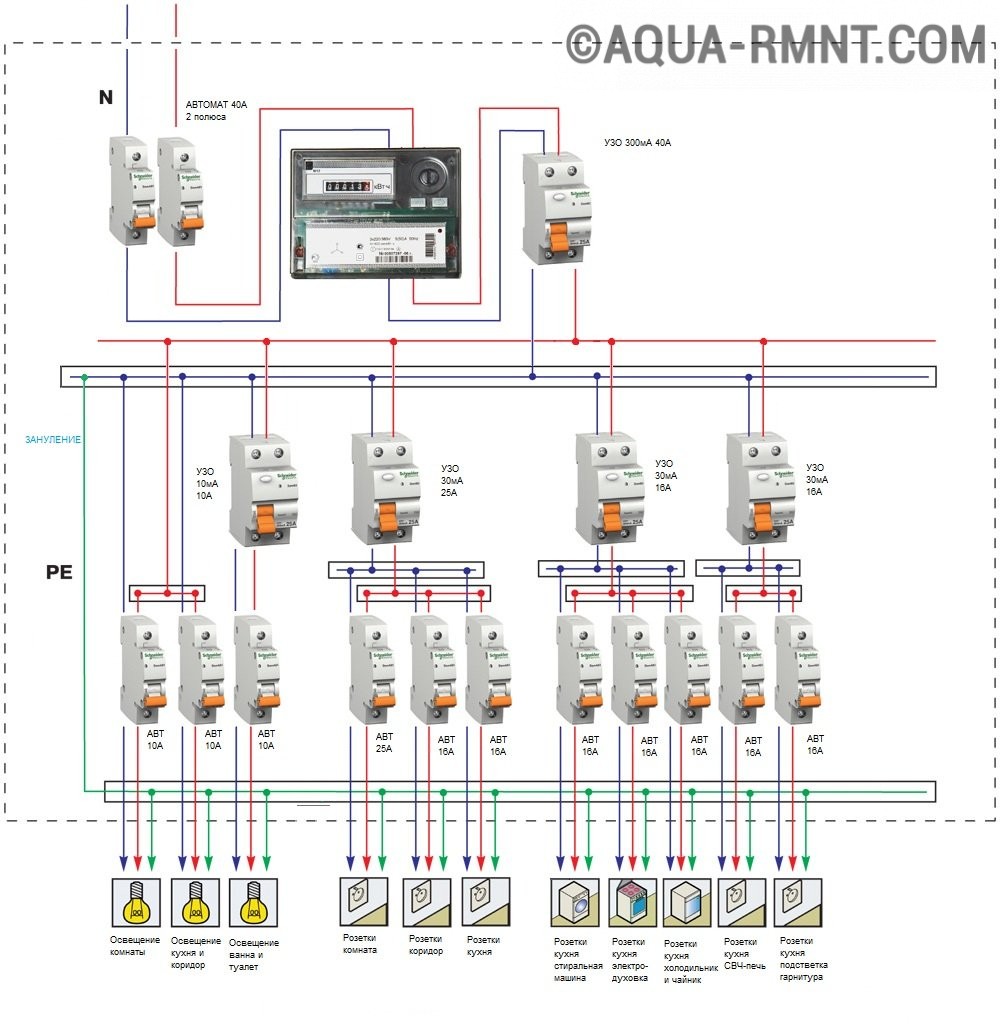

Схема сборки распределительного щитка в квартире

Если вы проживаете в старой квартире, которая имеет всего одну комнату, тогда эта схема может выглядеть, как изображено ниже:

В этой схеме подключения распред щитка нет PE шины. Она отсутствует по причине того, что старые квартиры просто не имеют заземления. Схема этого щитка состоит из следующих элементов:

1. Автоматического выключателя, который имеет два полюса.
2. Счетчика электроэнергии.
3. УЗО.
4. Групповых «пакетников».

Три автомата, которые изображены на схеме будут обслуживать отдельные группы. Если в вашей квартире будет присутствовать контур заземления, тогда электрическая схема сборки распределительного щита в квартире, схема будет выглядеть следующим образом:

Теперь необходимо подробно рассмотреть эту схему:

1. Корпус распределительного щитка.
2. Нулевая шина.
3. Заземляющая шина.
4. Гребенка для соединения выключателей.
5. Однофазное УЗО.

На нижнем ряде этого фото изображены все предметы, которые будут обслуживаться этим щитком.

Иногда также можно встретить просторные квартиры. В этом случае электросхема вводно-распределительного щитка будет более серьезной. Ниже представлена схема распределительного щита для квартиры улучшенной планировки.

При таком количестве потребителей электричества должна быть трехфазная сеть. На вводе должен находиться трехполюсный выключатель на 63 Ампера. Затем вам необходимо будет подключить УЗО на 40 Ампер. Схемы подключения электрического щитка помогут выполнить процесс подключения. После проектировки своего варианта вы можете переходить к подключению. О том, как выполнить монтаж проводки в новостройке мы уже рассказали.

Схема сборки распределительного щитка в частном доме

Если вы проживаете в частном доме, тогда вам следует знать, что ваша сеть может быть однофазная и трехфазная. В первом случае провести монтаж нужно так же как и в однокомнатной квартире. Ниже мы предоставили простейший вариант подключения щитка жилого дома:

Эта схема распределительного щитка частного дома на 220 Вольт на вводе имеет:

1. Двухполюсный выключатель.
2. Электросчетчик.
3. УЗО.
4. Однополюсные автоматические выключатели.

Если к вашему участку подведена трехфазная сеть, тогда принципиальная схема сборки щитка будет иметь другой вид. В нее можно будет добавить потребителей из пристроек. В этом случае ваш щиток будет большим. Именно поэтому мы нашли для вас подходящий вариант подключения.

Схема распределительного щита частного дома на 380 Вольт, с использованием УЗО:

Вот подробная инструкция к этой схеме:

Для снабжения гаража электричеством была выведена отдельная линия. Она имеет собственные устройства защитного отключения. Остальные два автомата будут отвечать за розетки и освещение гаража.

Если в вашем доме есть трехфазные потребители, тогда их будет лучше подключить через трехфазный автомат и УЗО, которое имеет 4 полюса. Если этих приборов нет, тогда вы можете воспользоваться схемой, которая размещена ниже:

Последние 2 схемы распределительного щита на 380 Вольт могут использоваться не только для электроснабжения индивидуального жилого дома.

Читайте также: схема разводки проводки в однокомнатной квартире.

Оптимальный вариант щитка для однокомнатной квартиры

Казалось бы, что может быть проще, но и тут нужно соблюдать определенные правила.

Рассмотрим несколько примеров:

Перед вами схема щитка, которая встречается в большинстве домов, построенных еще в Советское время. Гениальная простота — два автомата или две пробки, с распределенной пополам нагрузкой. Такой вид щитка чаще встречается в газифицированных домах.

Такой щиток обычно встречается в домах с электрическими плитами, вместо газовых. На лестничной клетке устанавливается общий пакетный выключатель, иногда рубильник, а все остальное внутри квартиры. Отдельный автомат для питания электроплиты, два других для остальных потребителей. Может применяться в разных вариациях: по половине квартиры на каждый автомат, или один автомат на освещение, а второй на розетки.

Современное видение схемы квартирного щитка для однокомнатной квартиры требует обязательного применения устройств защитного отключения (УЗО). Перед вами пример такой схемы. На входе установлено УЗО, которое оберегает в большей степени от пожара, чем от поражения электрическим током. Далее вполне предсказуемая схема. Данная конфигурация удовлетворяет предъявляемым требованиям безопасности и ее можно брать на вооружение в таком виде. Это необходимый минимум, но, как известно, нет предела совершенству.

Современный квартирный щиток для однокомнатной квартиры

В настоящее время однокомнатные квартиры занимают не какие-нибудь старенькие бабушки и дедушки, как раньше. Сейчас молодежь в качестве первого собственного жилья имеет возможность приобрести именно однокомнатную квартиру. Поэтому однокомнатная квартира начинает вмещать много техники, для которой ранее спроектированные помещения были не предназначены.

Еще одно проявление современного мира – это квартиры-студии или однокомнатные квартиры со свободной планировкой. Вот тут уже полностью развязаны руки, как у дизайнеров с их технически перенасыщенными фантазиями, так и у строителей, которые готовы предложить однокомнатные квартиры площадью куда более 40 квадратных метров.

Это означает лишь одно – современный электрический щиток для однокомнатной квартиры должен быть максимально гибким и удобным, имея все средства безопасности, оговоренные стандартами.

Эта схема лишь один из вариантов того, как можно расширить функциональность электрощитка. Введена дополнительная группа, которую можно, например, использовать для освещения, и на санузел установлено УЗО. Для уменьшения места при сохранении уровня безопасности, можно использовать дифференциальные автоматические выключатели. Ведь часто приходится проводить переоснащение квартирного щитка на весьма скромных площадях. Правда, цена таких устройств выше, чем классических УЗО. Как видите, предлагаемая схема щитка уже не так проста, как раньше. Но удобства, которые она предлагает, будут еще не раз оценены в будущем.

Распределительный щит в квартире — Всё о электрике

Схема электрического квартирного щитка — однофазный вариант

Перед тем как физически монтировать распредщиток у себя в квартире, нужно точно определиться на бумаге со схемой электрощитка. Какое модульное оборудование ставить, сколько и каким номиналом будут автоматические выключатели, монтировать ли диф.автоматы и УЗО? В какую цену обойдется та или иная комплектация? Большинство этих вопросов с приведением самих схем будет отображено в статье.

Стоит заметить, что все нижеприведенные схемы предназначены именно для однофазных квартирных щитков непосредственно расположенных у вас в квартире. Предполагается что щиток учета со счетчиком и вводным автоматом уже стоит в этажном щите. Соответственно его изображение на схемах не присутствует.

Нормативные документы и правила по щиткам

Все схемы и квартирные щитки должны собираться в соответствии с нормативными документами и не противоречить прописанным там указаниям и правилам. Прежде всего это конечно ПУЭ, но есть еще два документа на которые стоит обратить пристальное внимание:

• ⚡ГОСТ 32395-2013 Щитки распределительные для жилых зданий. Общие технические условия. (скачать)
• ⚡Свод правил по проектированию и строительству СП 31-110-2003 «Проектирование и монтаж электроустановок жилых и общественных зданий» (скачать)

Требования из правил по квартирным щиткам

Замечания и требования из вышеуказанного ГОСТ на которые стоит обратить внимание при сборке и выборе квартирного щитка:

Упрощенная схема квартирного щитка

Данная схема подходит для небольших одно или двух комнатных квартир. Там где общая длина всех проводов и кабелей не превышает 300-400м.

На вводе стоит выключатель нагрузки, а не автомат. Если на этажном распредщите у вас уже смонтирована защита, после или до счетчика (проверьте это перед тем как собирать данную схему), то ставить автомат еще и на вводе не обязательно. Чем лучше выключатель нагрузки от автомата можно узнать из статьи Модульный выключатель нагрузки или вводной автомат.

Номинальный ток вводного аппарата для квартир с эл.плитами и однофазной нагрузкой должен быть от 40А и выше.
Снизу обозначены групповые кабели запитывающие те или иные группы, с указанием марки кабеля и его сечения в зависимости от нагрузки. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

На дифференциальный автомат подключен санузел, т.е. розетки, освещение и все потребители в ванной совмещены в одну группу. Причем ток утечки на диффе выбран 10мА.

Некоторые электрики ставят на 30мА, мотивируя это возможными ложными срабатываниями. В правилах нет конкретного запрета, оговаривается что данная защита не должна быть более 30мА. Почему все таки лучше поставить на 10мА, можно понять ознакомившись с тем, как ток определенной величины влияет на ваше тело:

Правда в магазинах чтобы прибрести диф.автоматы на 10мА, скорее всего придется делать заказ. В основном в свободной продаже преобладают именно устройства с током утечки на 30мА.

Варочная панель и духовой шкаф запитаны по отдельным группам, подразумевается что это два разных потребителя. Если у вас эл.плита, то есть когда варочная с духовкой вместе, нужно менять питающий кабель и автомат защиты:

Если вас беспокоят перебои с напряжением и вы хотите защитить свое оборудование от его скачков, тогда можно немного увеличить стоимость схемки, добавив на ввод реле напряжения. Здесь схематично изображено реле марки УЗМ-51М, как наиболее простое в подключении (вход-фаза+ноль и выход-фаза+ноль).

Плюсы данных схем:

• ⚡недорогая
• ⚡оптимальный вариант для маленьких квартир
• ⚡проста в монтаже и подключении

Большой минус схемы в том, что при утечке тока в других линиях кроме санузла, защита работать не будет.

Данную схему можно улучшить поставив на ввод УЗО. Перед этим убедитесь, что в этажном щите где расположен ваш счетчик, установлен автоматический выключатель, так как УЗО без автомата ставить запрещено. Если там уже стоит УЗО или дифавтомат, то дублировать защиту не имеет смысла. Схемка с УЗО на вводе будет вот такой:

Один нюанс — если у вас общий расход кабеля в проводке квартиры от 400м и более, то возможны ложные срабатывания вводного УЗО из-за суммарных утечек тока. Здесь уже целесообразно применить УЗО на отдельные группы, убрав из схемы квартирного щитка вводное.

Схема электрощитка в квартире с УЗО в отдельных группах

Данная схема уже более совершенна. Ее можно применять как в небольших квартирах, так и в квартирах с общей длиной проводки превышающей 400м. Здесь нет вводного УЗО, так как достаточно выключателя нагрузки (не забывайте про автомат в этажном щите со счетчиком).

Номинальный ток вводного аппарата выбран исходя из разрешенной мощности для квартир с однофазной нагрузкой равной 11квт и коэффициенте спроса для квартир повышенной комфортности — 0,8.

Присутствует защита от утечек тока на отдельных группах розеток и сплит системы (кондиционера). Причем один защитный аппарат УЗО стоит на объединенных группах, каждая из которых в свою очередь защищена от перегрузок автоматическими выключателями.

Линии освещения целесообразно защищать от утечек, если вы применяете настенные светильники с металлическими корпусами и периодически их протираете или меняете лампочки не выключая напряжение. В большинстве случаев здесь можно обойтись простыми автоматами.

Та же схемка, но с реле напряжения:

Цена комплектации квартирных щитков

Расценки только на комплектующее модульное оборудование (автоматы, УЗО, реле напряжения, выключатели нагрузки) разных производителей для сборки всех вышеприведенных схем сведены в одну таблицу. Цены взяты из интернет магазинов и в вашем регионе могут существенно отличаться.

Наименование схемы	Производитель и цена
IEK	ABB	Legrand	Schneider	КЭАЗ
Схема №1	1700р	6700р	7300р	4300р	2100р
Схема №2	1600р	6600р	7200р	4200р	2000р
Схема №3	4200р	9200р	9800р	6800р	4600р
Схема №4	2400р	6900р	8100р	5100р	2700р
Схема №5	3400р	9700р	10300р	7500р	3700р
Схема №6	5900р	12200р	12800р	10000р	6200р

Все приведенные схемы являются лишь одним из множества вариантов компановки электрощитка в квартире. Целью статьи было показать их отображение в графическом виде и сделать примерное сравнение денежных затрат на модульное оборудование в том или ином исполнении. В каждом индивидуальном случае все должно просчитываться согласно нагрузкам, количества оборудования, физического места в распредщите и ваших финансовых возможностей.

Сборка электрощитка: рассчитываем и монтируем

Монтаж распределительного щита по всем правилам

Как театр начинается с вешалки, так электрическая сеть любого дома начинается с электрощита – наиболее сложного и важного элемента цепи. Щиток – центральный узел управления электрикой вашего дома или участка. От его правильной работы зависит и надежное снабжение энергией всех потребителей энергии, и безопасность хозяев.

Правила сборки электрических щитов

Щит – электрооборудование высокого класса опасности. Собрать его самостоятельно можно, лишь имея соответствующий опыт и необходимые знания. Как минимум, нужно разбираться в схемах подключения и принципах работы модульных аппаратов – УЗО, дифавтоматов и т.п. Поэтому многие предпочитают заказывать разработку схемы и сборку щитов у профессиональных монтажников.

Многие пользователи FORUMHOUSE успешно справляются с этой задачей сами, прислушиваясь к рекомендациям более опытных форумчан. В «электрическом» разделе накопилась значительная коллекция схем электрощитов различного назначения и успешных проектов сборки щитов своими руками.

Устройство распределительного щита

В этой вводной статье, с помощью пользователей форума, мы расскажем, каким должен быть правильный монтаж электрощитов и постараемся отразить важные детали, на которые следует обратить внимание, если вы решились на сборку своими руками.

Случается, что неопытные домовладельцы путают два разных вида устройств: вводной щит учета (ЩУ) и распределительный щит (ЩР). В первом случае щит (а точнее – шкаф, располагающийся на улице, на опоре) содержит минимум оборудования: пломбируемые вводный автомат защиты, счетчик учета электроэнергии и УЗО (устройство защитного отключения). Распределительный же щит, в отличие от шкафа, устанавливается обычно в помещении, и, в зависимости от числа потребителей, может содержать десятки дифавтоматов и УЗО.

Сборка ВРУ своими руками.

Есть вариант, когда учет и распределение электроэнергии объединены в одном вводно-распределительном устройстве (ВРУ). Однако энергосбытовые организации сейчас всегда требуют расположения прибора учета электроэнергии на уличных опорах или фасаде – в пределах доступности для инспектора. Законность этого правила вызывает очень большое сомнение, но размещение домашних групповых автоматов в уличном щите подходит разве что для домика на дачном участке, гаража и других небольших строений.

Для загородного дома с большим количеством потребителей энергии выполнить такой вариантустановки едва ли возможно: придется тянуть от щита к дому несколько групповых линий, расположенный на солидной высоте щит (автор схемы консультант форума Avs7153 Александр Свешников).

Наблюдатель:

– Минимально возможное количество контактных соединений, под пломбой – только одно критичное контактное соединение, соответственно – надежность и безопасность выше, чем в остальных схемах ЩУ с большим количеством контактных соединений!

В специальном разделе форума можно подробнее ознакомиться с вариантами установки уличных щитов от Наблюдателя.

Принцип сборки электрощита

Перед сборкой любого распределительного электрощита делается составление его схемы, в которой обязательно должны быть отображены все модули (дифавтоматы, УЗО, контакторы и т.п.), сечения всех используемых кабелей и проводов, мощности нагрузки линий. Лучший вариант, если у вас уже есть готовая схема электроснабжения дома – это значительно облегчит задачу. Будет понятно, сколько оборудования вам предстоит использовать, какие автоматы или УЗО подбирать, исходя из сечения кабелей и проводов и имеющихся у вас бытовых приборов.

В зависимости от места использования, вы можете делать металлический или пластиковый, навесной или встраиваемый электрощит. Здесь выбор зависит от ваших индивидуальных условий и предпочтений, однако есть такой важный параметр, как степень защиты от пыли и влаги. Щиты с разной степенью защиты имеют разную маркировку.

Denverus:

– Степень защиты щита правильно подбирать под внешние условия. Для уличного ящика, не в тропиках или Сахаре, достаточно IP54. Он может находиться в квартире – лишь бы сверху не залило. Если щит рядом с мощными системами полива, то опять же – IP65 минимум.

Пластиковые щиты чаще устанавливают на стене внутри помещений. Более прочные и стойкие к атмосферным воздействиям металлические щиты-шкафы находятся на улице. Встраиваемые щиты хорошо подходят для перегородок из гипсокартона, в которых легко организовать нишу. Размещать щиток нужно так, чтобы им было удобно пользоваться.

Avs7153:

– Маленькие щиты размещаются центром на уровне глаз, большие (метра по полтора) – так, чтобы дотянуться до верхнего ряда без табуретки. Для официальных счетчиков электроэнергии – 0.8-1.7 м от пола до клемм.

Выбор правильный модели щита во многом зависит от финансовых возможностей домовладельца, но за дешевизной гнаться не стоит. Дешевые щитки изготавливаются из дешевого материала, пластмассы плохого качества, хрупкой и со временем желтеющей. Такой щиток придется самостоятельно «колхозить», дорабатывая под ваши потребности. Щиты от зарекомендовавших себя производителей собираются по принципу конструктора, в них все рассчитано для удобного монтажа грамотной и безопасной электрической системы.

Важный параметр при выборе электрощита – его размер, то есть, число модулей, которые он может вместить. Один однополюсный выключатель – автомат занимает один модуль. Размеры всего щитового оборудования также кратны ширине модуля, поэтому, зная нужное вам число автоматов, УЗО и других устройств., легко рассчитать, какого размера щит вам потребуется.

Число модулей основных элементов щита:

• однополюсный автомат – 1 модуль;
• однофазный двухполюсный автомат – 2 модуля;
• трехполюсный автомат – 3 модуля;
• однофазное УЗО – 3 модуля;
• трехфазное УЗО – 5 модулей;
• трехфазный дифавтомат – 6-8 модулей.

Щит рекомендуется выбирать с некоторым запасом модулей. Так, если для размещения всех элементов достаточно 12 модулей, лучше приобрести щит на 16 – на случай будущего изменения схемы электроснабжения или появления в доме новых электроприборов, требующих автоматических устройств или УЗО. Неиспользуемые модули, для безопасности и эстетики, должны быть закрыты заглушками. Для этого применяются специальные пластиковые заглушки в электрощиток.

При сборке сложного щита с большим количеством комплектующих для простоты монтажа хорошо их для порядка заранее промаркировать в соответствии со схемой, советует Olechka. Будет наглядно и аккуратно.

Монтировать на щите модульную аппаратуру несложно: внутри щита устанавливают стандартные DIN-рейки, на которых простым нажатием до щелчка фиксируют все автоматы и УЗО. Снять или переместить их при необходимости тоже просто, достаточно отжать губку автомата отверткой. Чтобы автоматы «не ездили» по DIN-рейке, можно использовать специальные ограничители. Также внутри щита устанавливают две шины, предназначенные для соединения вместе всех нулевых и заземляющих проводников. Нулевая шина обязательно должна быть в закрытом диэлектрическом корпусе или отделена от металлического корпуса электрощита пластмассовой изоляцией.

Для соединения между собой полюсов автоматов часто используют перемычки из провода, но гораздо удобнее и эстетичнее применять для этого специальную медную шину-гребенку. Так или иначе, важно надежно соединять клеммы автоматики с гребенками или проводами, чтобы обеспечить хороший контакт.

После сборки и проверки щита остается «последний штрих»: нужно подписать все оборудование. Для этого может использоваться перманентный маркер, а еще лучше – сделать простые, но красивые и информативные наклейки. Пример от нашего пользователя:

D_A_N:

– Для крепления наклеек потребуются двусторонний скотч, обычный прозрачный скотч, канцелярский ножик и линейка. Отрываете одну сторону двойного скотча, наклеиваете на липкую сторону бумажку с маркировкой, сверху заклеиваете прозрачным обычным скотчем, отрезаете края ножом – и у вас наклейка.

По такому же принципу можно «заламинировать» скотчем и общую схему щита и расположить ее на внутренней стороне дверцы, если это позволяет его конструкция.

Самостоятельная сборка щита и ввод его в эксплуатацию является не таким уж сложным делом. Оно вполне по силам многим домовладельцам. Однако к этой работе нужно подойти со всей ответственностью, ведь именно от правильной или неправильной сборки щита будет зависеть не только надежность работы системы электроснабжения вашего дома, но и, в первую очередь, безопасность домочадцев и сохранность вашего имущества.

Присоединяйтесь к обсуждению вопросов по проектированию и сборке электрощитов. Смотрите фото готовых щитов со ссылками на их подробную сборку. Предлагаем вам экспертную оценку щита для небольшого дачного дома, советы, рекомендации и разбор ошибок. Смотирите наше видео с рекомендациями по увеличению электрической мощности в доме с помощью инвертора, а также информация и советы по устройству электрощита.

Щит электрический. Установка щита электрического в квартире

Установка щита электрического в квартире может осуществится двумя способами, открыто или скрыто в нише. Ниша под электрощит делается специально и после установки щит лишь на немного выступает из стены. В этой статье я расскажу как установить щит электрический в нишу, предварительно её сделав.

Это вторая статья из серии: Все этапы работ по монтажу электропроводки в трехкомнатной квартире. В предшествующей статье я рассказал, как сделать упрощенный электропроект квартиры.

Напомню вкратце полную задачу: Необходимо выполнить полную электропроводку трех комнатной квартиры с установкой встроенного электрического квартирного щита.

Электропроводку квартиры разделили на 9 электрических групп:

• 1 группу освещения;
• 6 розеточных групп;
• 1 электрическую линию для стиральной машины;
• 1 электрическую линию для плиты.

Примеры простых схем электрощитов смотрите ТУТ.

Переходим к первому этапу работ по монтажу электропроводки в трехкомнатной квартире. Это будет установка щита электрического в квартире.

Установка щита электрического в квартире- этапы работ

1. Выбор и приобретение квартирного щитка и автоматов защиты;
2. Сделать нишу под электрический щит;
3. Устройство электропитания квартиры;
4. Установка автоматов защиты;
5. Заделка ниши в стене.

Выбор и приобретение квартирного щитка и автоматов защиты

Для электропроводки в квартире, согласно схеме электропроводки, нужен встраиваемый в стену распределительный щит минимум на девять модулей. Модуль это место для установки одного однополюсного автомата защиты. Можно найти именно такой распределительный щит. Но лучше приобрести щит с запасом места под модули. В нашем варианте я бы посоветовал приобрести распределительный щит на 12,с запасом на 16 модулей.

Вместе с распределительным щитом следует купить всю начинку щита

• Вводной автомат защиты
• Автоматы защиты
• Устройства Защитного отключения (УЗО)
• Шины распределительные
• Дин-рейки.

Для удобства работы нарисуйте простую электрическую схему распределительного щита. Пример профессиональной схемы, правильное название-однолинейная расчетная схема) ниже. (Подробнее об электрических схемах электрощитов можно почитать ТУТ)

Согласно составленной схемы электрощита нужно приобрести:

• Вводной автомат защиты-63 Ампера
• Автоматы защиты-25 Ампер-1 шт.;16 Ампер-7 шт.;10 Ампер -1 шт.
• Устройства Защитного Отключения (УЗО)-30 mA,63 Ампера.

Ниша в стене, для установки распределительного электрощита

Для того чтобы сделать нишу понадобиться следующий инструмент

• Перфоратор электрический с набором буров Ø 10,14,18-22 мм.
• Скарпель и тяжелый молоток;
• Рулетку измерительную, уровень строительный, маркер, карандаш;
• Набор отверток, кусачки электрические, острый нож, ножовку по металлу, изоленту, бирки для маркировки электрических кабелей.

Начало работ по устройству ниши для квартирного распределительного щита

Согласно функциональной схеме электропроводки квартиры, распределительный щит будем размещать около входной двери. Слева от входа.

Немного отвлекусь и отвечу на основные вопросы по установке распределительного щита.

От чего зависит выбор места под установку распределительного электрощита?

Выбор места под установку распределительного электрощита зависит от двух причин. После расстановки мебели к квартирному щитку должен быть свободный доступ, а также установить щиток нужно ближе к вводу электропитания в квартиру.

На каком расстоянии от пола нужно устанавливать распределительный щит?

Расстояние от пола до нижней границы распределительного щита выбираем в пределах 1,4-1,7 метра.

Какой распределительный щит лучше выбрать: однорядный или двухрядный?

Если количество линий электропроводки не очень большое(3-6 линий) то вполне достаточно однорядного распределительного щита. При большом количестве линий электропроводки лучше выбрать двухрядный, а иногда трехрядный распределительный щит.

Как декорировать крышку распределительного щита?

Крышки электрощитков декоративные

Уже давно выпускаются распределительные щиты с крышками в виде рамок под фотографии. Разместив на крышке любой постер или любимое фото вы превратите распределительный электрощит в красивый элемент интерьера.

Купив необходимый материал и подготовив инструмент можно приступать с установке распределительного щита в нишу.

Устройство ниши для электрического щита

Замеряем габариты корпуса электрического щита. Можно воспользоваться паспортом на электрический щит с указанными размерами (смотри рисунок ниже)

• Отмеряем на стене в месте установки электрического щита высоту установки. Обычно 1.4-1,7 метра до низа щита.
• Рисуем на стене периметр корпуса щита.
• Делаем припуск по ширине по 2 см с каждой стороны (для прокладки электрических кабелей).
• Разлиновываем периметр ниши в клеточку, с размерами клеток 10×10 см.

Так как у нас бетонная (или кирпичная) стена, пользоваться будем перфоратором.

Перфоратор с буром

• Вставляем в перфоратор крупный бур, диаметром 18-22 мм. Устанавливаем на перфораторе режим «удар со сверлением»

Дальнейшая технология работ по устройству ниши такова

• Просверливаем, по линиям разлиновки, отверстия на глубину толщины корпуса электрощита плюс один сантиметр;
• Меняем насадку перфоратора на пику или лопатку;
• Сменив режим перфоратора на «только удар», выдалбливаем всё лишнее внутри ниши;
• Периодически примеряем корпус щита электрического в нишу;
• После того как корпус распределительного щита свободно помещается в нишу, а также остается свободное место в нише для ввода и прокладки электрических кабелей считаем что ниша сделана.

Если есть возможность, сверление перфоратором можно заменить на прорезание ниши штроборезом. Но выдалбливать нишу все равно придется.

Ввод нового электропитающего кабеля для квартиры

Электропитание для квартиры осуществляется от общего этажного распределительного щита.

Электропитание квартиры однофазное, с рабочим напряжением 220-230 Вольт. Кабель для питания квартиры возьмем с тремя медными жилами сечением 6 мм. Марка кабеля ВВГ или НЮМ. Маркируется кабель: ВВГ 3×6 или NYM 3×6.

Питающий электрокабель нужно проложить от квартирного электрощита до ввода в квартирный электрощит.

За пределами квартиры питающий электрокабель прокладывается в пластиковом коробе, внутри квартиры электрокабель прокладывается в предварительно сделанной штробе (борозде). Штроба проходит от ввода кабеля в квартиру до ниши под распределительный щит. В штробе питающий кабель прокладывается в гофре.

Установка корпуса распределительного щита в нишу

В корпусе щита электрического есть четыре отверстия для установки

отверстия для крепления

и вдавливаемые отверстия для ввода электрических кабелей. Перед установкой корпуса электрощита в нишу необходимо сделать отверстия, для ввода кабелей выломав пластиковые перепонки.

Перфорация для кабелей

Примеряем корпус щита в нишу. При помощи уровня выставляем горизонтальность установки. Карандашом отмечаем места для крепления корпуса(4 точки).

Установка щита в нишу

Перфоратором с буром D= 8 мм просверливаем отверстия для крепления.

Вставив в просверленные отверстия пластиковые дюбеля, при помощи саморезов прикручиваем корпус щита электрического в нишу. Для лучшего первоначального крепления, на стенку корпуса щита наносим алебастр.

Проверяем, чтобы передняя граница корпуса электрощита совпадала с уровнем стены. Если «утопить» корпус в нише невозможно будет навесить крышку щита. Корпус распределительного щита в нишу установлен.

На этом установка щита электрического в квартире завершена. Осталось сделать его сборку и подключение.

{SOURCE}

Схема Электрического Шкафа — tokzamer.ru

Лучше, если номинальный рабочий ток автоматического выключателя будет меньше на ступень, чем у УЗО.


Для чего нужен щиток Электрощитом могут называться несколько систем. Xn — клеммы подключений.

Особенно часто их устанавливают на улице.
Как собрать однофазный щит учёта.

Фото советы по сборке щитка Монтаж и сборка электрощитка В состав электрического щита входит сложное модульное оборудование.

Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.

По прочности и степени защиты IP они не уступают металлическим. Только качественные составляющие электрощита могут обеспечить электробезопасность.

Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв.

Щит в квартире с трёхфазной электроплитой В некоторых домах на ввод в квартиры приходит кабель трёхфазной сети, но напряжение Вольт используется только для подключения электроплиты. Каждый производитель предлагает щитки с разной комплектацией.

Однолинейные схемы

Принципиальные электрические схемы щитов распределительных и освещения с комментариями

Понять ее можно довольно быстро. Вначале туда монтируется крепление, входящее в комплект. Распределительные шины.

Для его размещения на стене, необходимо учесть высоту от пола до его нижнего края не менее — 1,4 м, а расстояние верхнего края от пола не более 1,8 м. В полученные отверстия вводятся кабели.

Чтобы защитить электрическую систему от перенапряжения, используются рубильники, размыкающие электрическую сеть под нагрузкой.

Когда щитки делаешь постоянно и сотнями в год — схема отпечатываются в голове. При таком оборудовании можно легко отключить все линии и подсоединить к щитку электроинструмент.

Герметичные боксы пригодятся для установки на улице и нас не интересуют.

Его необходимо устанавливать на все розеточные и силовые электрические линии. Там где общая длина всех проводов и кабелей не превышает м.

Схема электрического щитка в квартире с УЗО и заземлением Если дом новый или кабель в подъезде меняли и устанавливали контур заземления, то схема квартирного щитка будет отличаться.
Схема распределительного щита 220В

Содержание

Провода может просто залить из квартиры сверху. DIN-рейка — монтажный элемент для установки оборудования.

Существует несколько способов выполнения монтажных электрических схем.

Поблизости не должны проходить газовые трубы. Такая работа не отличается от навешивания обычного шкафчика.

Эта схема пригодится при замене модулей или добавлении новых. Чтобы разделить работу с электрическими компонентами и установкой корпуса, следует приобретать щит, на котором снимается рамка, и есть рейки DIN. Металлические шкафы чаще всего бывают навесными и монтируются на стену.

Если нужно запитать трёхфазную нагрузку, можно добавить ещё один силовой контур с выходом за пределы дома. Если он установил десяток-другой таких сборок и знает их особенности, то смело соглашайтесь. Его соединяют с вводом автомата защиты.

Поэтому рассмотрим вариант установки в бетонную или кирпичную стену. Спецификация модульных устройств Выбираем автоматы защиты, УЗО, дифференциальные автоматы, контакторы, различные реле. Сколько в ней проводов, показано при помощи наклонных черточек. Небольшое устройство должно отвечать многим требованиям. Если рабочих линий больше, чем на схеме, например, есть ещё гараж и мастерская, то добавляем автоматы для них и устанавливаем дополнительные УЗО для защиты от утечек тока из-за пробоев на корпус и повреждения проводки.

Для креплений там имеются места, в которых высверливают отверстия. Чтобы не ошибиться с покупкой корпуса щита по числу модулей, надо составить монтажную схему. При их выборе в торговой сети необходимо обратить внимание, чтобы их сечение было больше 10 мм2. Не рекомендуется устанавливать щитки в шкафах или гардеробах.

При монтаже распредщита необходимо использовать: пластиковый бокс с 2 рядами din-реек; двухполюсный вводной автомат на 40 А; однофазный электросчётчик; УЗО 2Р 50 А на 30 мА; 4 однополюсных пакетных выключателя три на 16 А и один на 25А — для плиты ; нулевая шина рабочий ноль N и заземляющая шина PE ; шина-гребёнка для соединения автоматов. Приложить к стене корпус. На электросхеме шкафа управления показаны направления потоков проводов, которые идут к рейке зажимов, установленной на боковой стенке. В противном случае необходимо затянуть клемму сильнее.
Схемы и оборудование эл.шкафа «Умного дома». Обзор, часть №1 «Схемы».

Упрощенная схема квартирного щитка

Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.

Однако все сложные понятия и процессы могут быть представлены в виде простых рекомендаций.

Линия заходит в распределительную коробку. Это значит, что от трансформатора до дома проводники PE и N объединены в PEN проводник и разделяются на определенном участке сети. Укладка проводов на место: — Внутрь корпуса проложить провода и вводный кабель по порядку, соответствующему расположению автоматов, для удобства подключения.

В действительности монтаж электрощитка очень трудно провести даже опытному профессионалу. Подключение кабеля ввода: — Кабель ввода питания подключить к верхним клеммам основного автомата.

См. также: Как сэкономить тэр на предприятии

Они расположены с разных сторон, но использовать нужно не все. Но лучше брать шкаф с запасом числа модулей, как мы уже говорили например, насчитали 66 модулей, бокс покупаем на

DIN-рейка — монтажный элемент для установки оборудования. Это значит, что от трансформатора до дома проводники PE и N объединены в PEN проводник и разделяются на определенном участке сети. Отходящие цепи освещения выполненные кабелем 1,5мм2 защищаются автоматом 10А, розеточные группы сечением 2,5мм2 — 16А.

Нормативные документы и правила по щиткам

Только качественные составляющие электрощита могут обеспечить электробезопасность. Рекомендуемые записи.

При этом сложно организовать провода в самом электрощитке. Использовать их везде не рекомендуется, поскольку они довольно болезненно реагируют на отключение под нагрузкой. Чтобы подключать многополюсную автоматику, есть гребёнки на несколько независимых рядов. Подключение проводов: — выполнять к соответствующим автоматам и шинам, соблюдая направление справа налево.
КАК СОБРАТЬ ЩИТ: оптимальная компоновка элементов распределительного щита

Сборка электрического щита для 3-комнатной квартиры

Здравствуйте, уважаемые читатели сайта elektrik-sam.info!

Предлагаю вашему вниманию несложный малобюджетный распределительный щит для 3-х комнатной квартиры на базе Hager Volta 48 модулей.

После согласования технического задания с заказчиком, приступая к проектированию силового щита и слаботочной сети, надо было учесть такие пожелания:

— предусмотреть резерв для возможности последующего расширения и добавления новых аппаратов защиты;

— установку слаботочного щита справа от распределительного, т.е. в ряд и такого же размера;

— обеспечить достаточно свободного места внутри электрического щита для последующего подключения отходящих линий.

В результате был выбран распределительный щит Hager Volta на 48 модулей, т.е. четыре DIN-рейки по 12 модулей. Такое решение  обеспечит достаточно свободного места внутри для коммутации и последующего наращивания системы.

Слаботочная сеть квартиры будет состоять из телевизионной и компьютерной сети, домофона с выводом изображения на экран телевизоров и охранной сигнализации. Все слаботочные сети квартиры будут сводиться в слаботочный щит, в котором будет происходить подключение и установка активного и пассивного оборудования. В качестве слаботочного щита запроектирован мультимедийный щит Hager Volta на 48 модулей, и уже под него, учитывая пожелания заказчика и то, что щиты будут установлены рядом, силовой электрический щит спроектирован и собран в корпусе на 48 модулей.

В последнее время для небольших решений в своих проектах я применяю только щиты Hager Volta. Почему? Можете посмотреть мой подробный авторский обзор этих распределительных щитов.

Таким образом, у нас будет два рядом установленных щита одной серии и одинакового форм-фактора — практичное и эстетичное решение!

Давайте перейдем к рассмотрению архитектуры распределительного щита для рассматриваемой 3-х комнатной квартиры.

В этажном распределительном щите на лестничной площадке установлен выключатель нагрузки на 63А, затем счетчик электроэнергии и автоматический выключатель С25, ограничивающий входную мощность в 5 кВт. Далее вводной кабель в квартиру и в коридоре будет смонтирован квартирный распределительный щит, который мы далее и рассмотрим.

Все модульные аппараты защиты применены Hager.

Компоновка распределительного щита

Я уже подробно рассматривал основные принципы компоновки при проектировании и сборке распределительных щитов. В рассматриваемом электрощите принята компоновка (т.е. расположение устройств внутри самого электрощита) в ряд по группам.

Ввод

На первой DIN-рейке на вводе распределительного щита установлен выключатель нагрузки и реле контроля напряжения.

Выключатель нагрузки позволяет при необходимости полностью обесточить весь электрический щит для проведения работ по ремонту или обслуживанию как распределительного щита, так и всей квартирной электропроводки в целом.

Реле контроля напряжения ZUBR обеспечивает защиту домашней электросети от скачков и перепадов напряжения в питающей сети, а также защиту от обрыва нуля.

Позже, по мере финансовых возможностей и покупке оборудования для слаботочной сети, заказчик добавит сюда как автоматический выключатель для слаботочного щита, так и другие устройства, которые пока только обдумываются.

Кухня

На второй DIN-рейке установлено групповое УЗО кухни, а после него автоматические выключатели для потребителей кухни:

— электро-духовка;

— розетки кухни;

— кондиционер кухни.

Розетки комнат

На третьей DIN-рейке смонтировано групповое УЗО розеточных групп, далее автоматические выключатели по комнатам:

— розетки комнат;

— два кондиционера;

— освещение квартиры.

Санузел

На последней DIN-рейке находится групповое УЗО санузла, далее после него:

— стиральная машина;

— свет туалета и ванной.

Сборка распределительного щита

После утверждения и согласования технического задания с заказчиком, была спроектирована схема распределительного щита в связке с компоновкой. После проектирования была выполнена сборка щита.

Вначале были промаркированы с помощью наклеек все модульные устройства.

Далее вся модульная аппаратура была установлена на DIN-рейки, в соответствии с компоновочной схемой и закреплена ограничителями.

Затем, в соответствии с разработанной схемой, было произведено подключение между устройствами внутри щита. Для этого применен провод ПВ-3  6 мм2 двух цветов: красный для подключения фазных проводников, синий — для нулевых.

Для зачистки проводов использовался специальный съемник изоляции — стриппер. После зачистки, провода были обжаты штыревыми наконечниками — одинарными для одного провода НШВИ 6-12, двойными для двух проводов НШВИ2 6-14. Наконечники опрессованы специальным инструментом — кримпером.

Для подключения нескольких групповых автоматических выключателей применены специальные фазные распределительные шины — «гребенки».

Наклейки на электрический щит

По согласованию с заказчиком был выбран один из нескольких предложенных вариантов дизайна наклеек. Они были изготовлены, распечатаны и наклеены.

Каждый цвет наклеек соответствует соответствующей группе: желтый — кухня, зеленый — розеточная группа, голубой — санузел. Каждая группа отдельным цветом и на отдельной DIN-рейке, все логично и просто для восприятия.

После сборки распределительный щит будет протестирован, затем в  пустых местах на пластроне будут установлены заглушки, вложена необходимая документация, инструкция по монтажу и щит отправлен заказчику.

Более подробно обзор электрощита для 3-х комнатной квартиры смотрите в видео:

Распределительный щит в квартире

Однофазная схема распределительного щита — 5 разных вариантов

Сегодня практически ни один объект не может обходиться без электричества, так как в них нужны розетки для подключения электрооборудования и освещение помещений. Все квартиры, дома, офисы, гаражи, склады и так далее имеют разветвленную сеть электроснабжения. Для ее защиты, для электробезопасности людей, для эффективного управления электросетью необходимо устанавливать распределительные электрощиты. В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. В щите происходит распределение на группы, что позволяет добиться удобной и независимой друг от друга эксплуатации мощной бытовой техники.

Все объекты разные и соответственно их сети электроснабжения тоже будут разными. Ниже рассмотрим несколько простых примеров, где показаны пять вариантов однофазных схем электроснабжения квартир и частных домов.

Общие принципы построения любой схемы щитка:

1. На вводе должно стоять вводное коммутационное устройство. Это может быть автоматический выключатель или рубильник (выключатель нагрузки).
2. Все отходящие от щита групповые линии должны иметь защиту от перегрузки и от действия токов короткого замыкания.
3. Все розеточные группы должны иметь защиту человека от поражения электрическим током. Для этих целей ставятся устройства защитного отключения (УЗО) или дифавтоматы с током утечки 10-30мА.

Вариант 1

Это самая простая схема вводного щита с прибором учета электроэнергии. На ней изображена система заземления TN-S, то есть когда от источника питания приходят отдельные самостоятельные нулевой рабочий и нулевой защитный проводники. В данной однофазной схеме щита на вводе стоит двухполюсный автоматический выключатель.

Здесь и на последующих схемах номиналы и характеристики защитных устройств выбраны произвольным образом. У вас они могут отличаться, но сама суть соединений между автоматическими выключателями и другими защитными устройствами остается такой же.

После вводного автомата идет счетчик. Для принятия его на учет должны пломбироваться вводное коммутационное устройство и сам прибор учета электроэнергии. Далее идут однополюсные групповые автоматические выключатели. Фаза всегда подается на автоматические выключатели, а ноль на нулевую шину. Так получается, что все нулевые рабочие проводники разных групп объединяются между собой, а фазные проводники коммутируются с помощью автоматов.

Данный вариант схемы является самым простым и очень часто встречается на различных объектах.

Вариант 2

Данный вариант щита является аналогичным предыдущей схемы. Тут только отсутствует прибор учета электроэнергии. Такие варианты щитов используются если счетчики находятся на улице в щитах учета или на лестничной площадке в этажных щитах. Первый вариант актуален для частного сектора, а второй для многоквартирных домов. Так как практически все соединения между защитными устройствами описаны в первом варианте, то особо комментировать тут нечего.

Единственное, что здесь можно отметить — это на вводе вместо установки автоматического выключателя можно выбрать рубильник (выключатель нагрузки). Он необходим для ручного отключения всего щита. Установка тут автомата приведет к дублированию номинала вводного автоматического выключателя из щита учета или из этажного щита. Этого делать не нужно.

Вариант 3

Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО. В третьем варианте схемы представлено вводное УЗО, которое устанавливается после счетчика. До прибора учета УЗО нельзя ставить, так как его нужно будет пломбировать, что не хотят делать инспектора. Поэтому они его разрешают ставить только после счетчика.

Для защиты человека нужно использовать УЗО с токами утечки 10-30мА. Это безопасный ток для человека, при котором он способен отдернуть руку и не получить каких-либо увечий. У варианта с использованием на вводе одного УЗО на 30мА есть один минус. При его срабатывании отключается вся квартира, дом и т.д. Также если сеть сильно разветвлённая, то УЗО может ложно срабатывать из-за естественных токов утечек, которые присутствуют в каждой бытовой технике.

В данном варианте фаза и ноль подаются на вводные контакты УЗО. Далее с выходных контактов фаза подается на автоматические выключатели, а ноль на свою нулевую шину. Запомните, что ноль до УЗО и ноль после него нельзя объединять между собой, то есть подключать к одной шине. Иначе устройство защитного отключения вы просто не взведете, так как оно будет сразу отключаться.

Вариант 4

В данном варианте схемы на вводе стоит противопожарное УЗО на 100-300 мА, а дальше некоторые группы защищаются индивидуальными УЗО на 10-30 мА. Для исключения одновременного срабатывания вводного и группового устройств на вводе рекомендуется ставить селективное УЗО. Оно имеет временную задержку на срабатывание и обозначается на корпусе латинской буквой «S».

В данной схеме нужно не запутаться с подключением нулевых рабочих проводников. Нули после разных УЗО нельзя объединять между собой, иначе устройства будут сразу отключаться. Поэтому после каждого УЗО нужно ставить свою нулевую шину если к нему подключено несколько групп или нулевой рабочий проводник нужно сразу подключать к УЗО, если оно защищает одну группу. Ниже на схеме это как раз и показано.

Вариант 5

В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Автоматические выключатели дифференциального тока (АВДТ) защищают кабель от перегрузки, от действия тока короткого замыкания и защищает человека от поражения электрическим током. На каждый дифавтомат нужно подать фазу и ноль. Уже после выхода с данных устройств объединять нули также нельзя. Нулевые рабочие проводники остальных групп, которые защищены обычными автоматическими выключателями, подключаются на вводную общую нулевую шину.

В данной статье представлены простейшие варианты схем однофазных электрощитов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Исходя из своей индивидуальной ситуации вы должны разрабатывать свою схему. Помните, что она должна удовлетворять всем современным нормам электробезопасности.

Источник: Компания «Уралэнерго».

Что такое автоматический выключатель и где его найти?

Автоматический выключатель — центральный компонент современных электрических систем. Это важное защитное устройство ограничивает количество энергии, проходящей через электрические цепи вашего дома, чтобы предотвратить перегрузки, которые могут вызвать повреждение вашей электрической системы или даже вызвать пожар. Каждый домовладелец должен знать, что делает ваш автоматический выключатель и где его найти. Если у вас есть вопросы об электросистеме вашего дома, вы не можете найти выключатель или нуждаетесь в ремонте или модернизации электричества в Фэрфаксе или округе Монтгомери, обратитесь за помощью к электрику в вашем доме.

Что такое автоматический выключатель?

Автоматический выключатель вашего дома — это коробка, в которой есть несколько выключателей (часто они помечены по комнатам). Эти переключатели представляют собой устройства безопасности, предназначенные для срабатывания, когда слишком большая мощность пытается пройти через цепь, вызывая ее нагрев. Когда присутствует слишком много электричества, выключатель срабатывает и размыкает цепь, предотвращая опасность возникновения опасного пожара. Переключатель можно вручную сбросить в любое время, перевернув его в исходное положение, восстановив цепь и позволив току снова течь.Однако, если избыточный ток возникнет снова, переключатель продолжит отключаться, независимо от того, сколько раз вы его сбрасываете. Постоянно срабатывающий автоматический выключатель является признаком того, что в вашем доме есть электрическая проблема, которая постоянно вызывает слишком большую мощность, протекающую через цепь. Ваш доверенный местный электрик может помочь вам определить проблему и решить ее для повышения электробезопасности и удобства при ежедневном использовании электричества.

Где автоматический выключатель?

Несмотря на то, что каждый дом индивидуален, автоматические выключатели обычно располагаются в местах с низкой проходимостью, таких как подвал, гараж или кладовая.Если вы живете в квартире, ваш автоматический выключатель может находиться в более центральном месте, например, в коридоре или в прачечной. Большинство современных автоматических выключателей расположены внутри дома, но важно отметить, что автоматический выключатель может быть расположен и снаружи дома. Ваш автоматический выключатель должен выглядеть как металлический ящик; Вы можете увидеть дверь только в том случае, если коробка утоплена в стену. Коробка и дверца могут быть матово-серого цвета, а могут быть закрашены в цвет окружающей местности.Если вы не можете найти выключатель, обратитесь за помощью к электрику!

Если у вас есть вопросы о состоянии вашего выключателя или любой другой части электрической системы вашего дома в округе Фэйрфакс или округ Монтгомери, попросите квалифицированных электриков F.H. Furr провести в вашем доме проверку электробезопасности! Мы также приглашаем вас посетить наш блог, чтобы получить дополнительную информацию об электрических системах, системах отопления, вентиляции и кондиционирования воздуха в вашем доме.

Основные сведения об автоматическом выключателе в вашем доме

Выполнение электрического ремонта в вашем доме требует, чтобы вы знали, как использовать главный автоматический выключатель.Главный автоматический выключатель в вашем доме контролирует распределение электричества в каждой комнате. Автоматический выключатель управляет соединением между вашим домом и коммунальной компанией.

Коммунальная компания подает электроэнергию в ваш дом через линию электропередачи. Электроэнергия от вашего сервисного центра никогда не отключается, но ваш автоматический выключатель может остановить подачу электроэнергии в ваш дом. Итак, все необходимое для выполнения электромонтажных работ или восстановления питания после перегрузки находится в коробке выключателя.

Эта статья представляет собой полное руководство для понимания главного автоматического выключателя в вашем доме. Пошаговое справочное руководство, которое научит вас всему, что вы видите, когда смотрите на блок выключателя. И узнайте разницу между главным выключателем и выключателем ответвления.

Это руководство предназначено только для образовательных целей. Перед тем, как выполнять какой-либо ремонт электрооборудования самостоятельно, всегда следует проконсультироваться с ближайшим к вам профессиональным электриком.

Полное руководство по главному автоматическому выключателю для начинающих

Главный автоматический выключатель находится на распределительной коробке электрооборудования.Если вам интересно, где он находится в вашем доме, поищите коробку электрического щита в подвале или гараже. Иногда они находятся возле вашего водонагревателя или возле прачечной.

В квартирах и некоторых старых зданиях сервисная панель встроена в стену. Это похоже на металлическую дверцу шкафа, и сначала ее сложно открыть. Когда вы открываете дверцу панели, вы видите ряд или два выключателя.

Выключатели могут быть пронумерованы, а если у вашего дома был предыдущий владелец, они могут быть даже помечены.Это ваши автоматические выключатели ответвления. Каждый выключатель ответвляется в какую-то область, например, коридор наверху, гостиную или подвал.

Посмотрите над выключателем ответвления и вы увидите другой выключатель, который больше, чем выключатели ответвления. Это ваш главный автоматический выключатель, который контролирует поток мощности к вашему выключателю ответвления.

Главный выключатель обычно обращен перпендикулярно выключателям ответвления. Иногда это выглядит как три или четыре выключателя вместе с одним выключателем.Вытяните главный выключатель, и на панель выключателя не поступает питание.

Что такое автоматический выключатель?

Автоматические выключатели — это средство защиты от повреждения цепи в случае перегрузки по току. Другими словами, он гарантирует, что ничего не сломается, если у вас одновременно будет слишком много приборов, что приведет к короткому замыканию.

Автоматический выключатель сам по себе является электрическим выключателем. Он подключается к вашей печатной плате и прерывает прохождение электрического тока, если обнаруживает неисправность в потоке.В случае неисправности автоматический выключатель автоматически отключается и останавливает прохождение электричества по цепи.

Автоматические выключатели

созданы в соответствии со спецификациями безопасности, чтобы гарантировать, что короткое замыкание не приведет к повреждению дома или здания. До использования автоматических выключателей в случае скачка напряжения приходилось заменять перегоревший предохранитель.

Предохранители также защищают от возгорания электрического тока, но только один раз, после чего нужно было заменить перегоревший предохранитель. С автоматическим выключателем все, что вам нужно сделать, это отключить некоторые приборы, которые вызвали скачок напряжения, и вернуть выключатель в положение «включено».

Автоматические выключатели

работают настолько хорошо, что бывают самых разных размеров и типов. Практически все автоматические выключатели для жилых помещений — низковольтные. В многоквартирном доме используется выключатель среднего напряжения, а выключатель высокого напряжения предназначен для коммунальных предприятий, которые обеспечивают электроэнергией весь город.

Как работает автоматический выключатель?

Различные типы автоматических выключателей работают по-разному, но каждый автоматический выключатель выполняет одинаковую функцию. К другим факторам, влияющим на способы работы выключателей, относятся класс напряжения и характеристики номинального тока.

По своей сути автоматический выключатель обнаруживает неисправности в протекании тока в цепи и прерывает подачу энергии в цепи. Когда электрический ток проходит через два контакта, требуется значительная сила, чтобы разъединить соединение. По этой причине цепь должна быть разорвана силой, чтобы остановить передачу электричества.

Низковольтные автоматические выключатели на электрическом щите вашего дома — это простейшие типы автоматических выключателей. Они используют накопленную в пружине энергию для включения переключателя и разъединения контакта с цепью.Это позволяет вручную отключать и сбрасывать подачу питания щелчком переключателя.

Внутри контактов выключателя для подачи электричества. Они должны передавать нагрузку без перегрева из-за скачков напряжения или дуги. Слишком большой ток или высокая температура приводят к срабатыванию аварийных параметров и срабатыванию выключателя.

Дуга возникает, когда подача тока прерывается при срабатывании выключателя. Дуга очень горячая и разъедает контактный материал в цепи. Когда контакты выходят из строя, соединение должно быть разорвано — отсюда и название.

Контакты схемы изготовлены из металлов с высокой проводимостью, таких как сплав меди и серебра. Чем выше напряжение, тем дольше возникает дуга при разрыве соединения. Чем сильнее ток, тем горячее дуга при срабатывании выключателя.

Итак, выключатели и цепи согласованы, чтобы не превышать допустимые параметры тока и напряжения. В случае перегрузки цепи автоматический выключатель срабатывает с достаточной силой, чтобы разорвать текущее соединение и последующую дугу.

Автоматический выключатель прерывает электрическое соединение, если контакты сохраняют избыточное тепло или ток. Как только обнаруживается неисправность, выключатель срабатывает. Для восстановления протекания тока прерванный контакт должен быть замкнут путем сброса выключателя.

Все автоматические выключатели предназначены для прерывания соединения между контактами цепи. Однако есть разница между автоматическим выключателем ответвления и главным выключателем.

Разделительный выключатель против главного прерывателя

Прерыватели ответвления и главный прерыватель — это, по сути, одно и то же, но не совсем.Они работают так же, но прерыватели ответвлений меньше. Главный выключатель предназначен для отключения нагрузки с большей силой тока.

Две линии электропередач, которые подводят электричество к вашему дому, проходят через сервисную панель. Каждый из основных проводов передает 120 вольт электричества, что в сумме составляет 240 вольт. Главный выключатель подключается непосредственно к этим двум проводам.

Под главным выключателем два провода подключаются к двум токопроводящим шинам, называемым шинами горячего подключения. На горячих шинах вы прикрепляете отдельные автоматические выключатели ответвления, поэтому они часто отображаются в виде двух параллельных рядов.

Главный автоматический выключатель контролирует поток электричества от двух основных проводов к шинам горячей шины. Срабатывание главного выключателя прерывает подачу электричества на 240 вольт до того, как оно достигнет ваших выключателей ответвления. Когда срабатывает главный выключатель, все в вашем доме выключено.

Как выполнить отключение системы главного автоматического выключателя

Если вам нужно провести в вашей системе серьезные электромонтажные работы, используйте главный выключатель в качестве отключения системы. Не отключайте сразу главный автоматический выключатель.Во-первых, начните с верхней части прерывателя ответвления и отключите каждый прерыватель по отдельности.

Если вы уверены, что успешно отключили каждый прерыватель ответвления, по одному, выполните отключение системы, переведя главный выключатель цепи в положение «выключено». Электроэнергия должна быть отключена на всей вашей собственности.

После того, как вы закончите свою работу и будете готовы снова включить питание, повторите процесс в обратном порядке. Перед включением автоматических выключателей ответвления переведите главный автоматический выключатель в положение «включено».Затем не торопитесь, по очереди вставляя каждый прерыватель ветвей.

Вы не хотите создавать скачок напряжения, предъявляя слишком высокие требования к вашей электрической системе одновременно. Так что делайте несколько секунд между прерываниями ветвей.

Как всегда, мы настоятельно рекомендуем обратиться к лицензированному электрику перед выполнением собственных электромонтажных работ.

Как сбросить сработавший главный автоматический выключатель

Главный автоматический выключатель может отключиться по нескольким причинам.Если электроэнергетическая компания вызывает скачок напряжения, она может отключить главный выключатель в каждом доме на улице. Неисправный прерыватель ответвления может вызвать срабатывание главного прерывателя в качестве дополнительной меры предосторожности.

Если сработал главный автоматический выключатель, вы должны правильно его сбросить, чтобы избежать скачка напряжения в вашей системе. При восстановлении питания любой включенный выключатель ответвления включит приводной двигатель цепи. Если все двигатели включаются одновременно, это создает нагрузку на вашу систему и увеличивает вероятность короткого замыкания.

Прежде чем пытаться сбросить главный выключатель, наденьте защитные очки и защитные перчатки. Иногда при включении главного выключателя могут разлетаться искры. И стойте в стороне всякий раз, когда переворачиваете выключатели, чтобы избежать искр на вашем лице.

Когда срабатывает ваш главный прерыватель, начните с перевода каждого отдельного прерывателя ответвления в положение «выключено». Когда все выключатели выключены, снова включите главный выключатель. Электропитание должно оставаться выключенным, поскольку выключатели ответвлений отключены.

Теперь медленно включайте выключатели ответвлений по одному, чтобы избежать перегрузки.Каждый раз, когда вы переводите выключатель ответвления обратно в положение «включено», питание должно возвращаться в области вашего дома, контролируемые этой цепью.

Главный автоматический выключатель не должен срабатывать легко, и каждый раз, когда он срабатывает, соединения ослабевают. Если вы испытываете частые срабатывания главного выключателя, обратитесь за помощью к профессиональному электрику. Это может указывать на серьезную проблему с электрической системой или неисправную проводку по всему дому.

Зачем вам главный автоматический выключатель?

Главный автоматический выключатель обеспечивает надежную меру безопасности.Без главного автоматического выключателя вы полагаетесь на то, что каждый из ваших выключателей ответвления выдержит гораздо большую нагрузку, чем они предназначены. А отключение электричества во всем доме пригодится, когда вы выполняете какие-либо электромонтажные работы.

В случае, если какая-либо отдельная ответвленная цепь потребляет слишком много энергии, она должна просто отключить прерыватель ответвления. Но, если слишком много ваших автоматических выключателей потребляют слишком много энергии, главный автоматический выключатель защитит вас от опасной перегрузки.

Очень важно отключать электроэнергию в вашем электрическом шкафу, когда вы выполняете электромонтажные работы дома. Разрезать провод под напряжением — это ошибка, которую нельзя повторить дважды, потому что у вас не будет возможности. Независимо от того, устанавливаете ли вы дорожное освещение или устанавливаете дополнительные розетки, главный автоматический выключатель защитит вас от поражения электрическим током.

Ни один из ваших автоматических выключателей не должен регулярно отключаться. Если вы обнаружите, что регулярно переустанавливаете выключатель, возможно, пришло время обновить электрическую панель.

Последние мысли

Распределительную систему вашего дома легко понять, если вы понимаете, как взаимодействуют ваши автоматические выключатели. Главный выключатель обеспечивает аварийное отключение, чтобы гарантировать, что отказ выключателя ответвления не приведет к перегрузке системы. Взгляните на свой выключатель дома, и вы увидите, насколько физически электричество течет внутри ваших стен.

Коробки выключателей, хотя и редко, вызывают вспышки и искры, поэтому всегда соблюдайте правильные меры безопасности при работе с электрикой.И всегда используйте инструменты и обувь с резиновым покрытием. Резина не проводит электричество и снижает ток электричества через ваше тело в случае аварии.

Если вам нравится эта статья о главном автоматическом выключателе, поделитесь ею в социальных сетях. И загляните в блог, чтобы узнать больше о проблемах с электричеством в доме. И напоследок, это руководство предназначено только для образовательных целей. Мы настоятельно рекомендуем перед тем, как пытаться выполнить какой-либо ремонт электрооборудования самостоятельно, проконсультируйтесь с ближайшим к вам электриком.Спасибо за прочтение!

Руководство для арендатора по домашнему хозяйству своими руками

В аренде замечательно то, что арендодатель обычно устраняет серьезные проблемы с вашей квартирой, к тому же вы не несете ответственности за расходы. Но обратная сторона медали — это то, что арендодатель уложил; если они несут ответственность за множество единиц аренды, может потребоваться день или два (или больше), прежде чем они смогут решить вашу проблему. К счастью, если вы хотите немного запачкать руки, существует множество способов решить общие бытовые проблемы своими руками, и они работают намного быстрее, чем ждать хозяина!

Итак, сегодня я представляю вам Руководство для арендатора по домашнему хозяйству своими руками: список общих проблем, с которыми вы можете столкнуться, и как узнать, можете ли вы их исправить самостоятельно или вам нужно позвонить арендодателю!
Руководство для арендатора по домашнему хозяйству своими руками
Когда вы владеете своим домом, вы в значительной степени зависите от любых проблем, которые могут возникнуть, но если вы арендуете, эта ответственность разделяется между вами и вашим арендодателем.Самостоятельное устранение проблем может сэкономить вам время, особенно если арендодатель управляет несколькими квартирами, но все же есть ситуации, когда вам лучше позвонить арендодателю и попросить его решить проблему.
Проблемы с электричеством:
Обычно вы несете ответственность за любые перегоревшие лампочки в вашем доме, а ваш домовладелец несет ответственность за перегоревшие лампочки в местах общего пользования, таких как коридоры или лестницы. К счастью, лампочки заменить легко! Однако, если лампочка находится в труднодоступном месте или вы чувствуете себя небезопасно, просто позвоните арендодателю, чтобы он заменил ее!

Другая распространенная электрическая проблема — это сработавшая цепь или перегоревший предохранитель (хотя в большинстве современных электрических систем предохранители больше не используются).Это происходит, когда вы перегружаете электрическую цепь из-за того, что подключаете слишком много вещей одновременно, или если шторм вызывает скачок напряжения. Отключенные цепи очень просто исправить, если у вас есть доступ к коробке автоматического выключателя. Если ваша автоматическая коробка находится где-то в вашем блоке (например, в шкафу), просто откройте крышку, чтобы получить доступ к автоматическим выключателям.

Обычно при срабатывании цепи выключатель физически перемещается в другое положение; это позволяет легко определить, какая цепь сработала, потому что один выключатель не будет в том же положении, что и все остальные.Однако иногда выключатель на самом деле не двигается. Если это так, вы все равно можете исправить это, вручную выключив выключатель, а затем снова включив его. Надеюсь, ваши схемы хорошо промаркированы!
Если вы находитесь в многоквартирном доме и в вашем номере нет выключателя, вероятно, есть общий в коридоре или в общей прачечной. Если у вас есть общий выключатель, он, вероятно, заперт, чтобы жильцы не могли случайно перевернуть выключатели для своих соседей. Так что просто позвоните своему домовладельцу и попросите его открыть коробку и перевернуть выключатель обратно в положение «включено» для вас.
Помните, безопасность всегда на первом месте! Практически любая другая проблема с электричеством, с которой вы можете столкнуться, кроме размыкания цепи, может быть потенциально опасной, и вы должны позволить своему домовладельцу решить эту проблему. Особенно если вы видите искры или потертые провода, немедленно позвоните арендодателю и переместитесь в безопасное место.
Проблемы с водопроводом:
Засоренные стоки — неприятная проблема, но они также могут стать серьезными, если о них не позаботиться должным образом. Если у вас медленный сток, вы можете попытаться вытащить засор с помощью конца металлической вешалки для одежды, средства для чистки труб или чего-то подобного.У нас есть дренажная многоножка (по сути, действительно длинный, гибкий и толстый очиститель труб с ручкой), которая отлично подходит для вытаскивания мелких засоров из дренажа.
Другой вариант — использовать очиститель для слива жидкости, чтобы попытаться растворить засорение. Но будь осторожен; Эти чистящие средства также очень вредны для ваших труб и могут вызвать их перегрузку, что приведет к их растрескиванию или утечке. (В моем договоре об аренде прямо запрещается использование очистителей для слива жидкости, поэтому проверьте условия аренды, прежде чем использовать его!) А трубы из ПВХ еще более восприимчивы к повреждению со стороны очистителя для слива жидкости, поэтому будьте особенно осторожны, если ваши трубы не металлические!

Если ничего из этого не сработает, вам, вероятно, следует позвонить своему домовладельцу и попросить его залезть в канализацию.Трубные змеевики предназначены для того, чтобы проталкивать засор дальше в дренажную систему, мимо маленьких труб прямо под раковиной и в большие трубы в стенах. Но змеиные трубы обычно требуют, чтобы вы удалили U-образную трубу и вытащили оттуда слив, поэтому, если у вас нет опыта изгиба труб, вероятно, лучше всего поручить это домовладельцу.
Другая распространенная проблема с водопроводом — негерметичные краны или трубы. Если из крана медленно капает вода, обычно это можно исправить, затянув гайки на ручках крана под раковиной.Большой гаечный ключ должен помочь, только не затягивайте ничего слишком сильно, иначе он может треснуть кран или фарфоровую раковину. Если затягивание гаек не устраняет утечку, позвоните арендодателю и попросите его посмотреть.

Если у вас есть протекающие трубы, это потенциально более серьезная проблема. Если у вас есть доступ к трубе (то есть она находится под раковиной, а не за стеной) и кажется, что в стыке есть утечка, вы можете ОЧЕНЬ осторожно затянуть гайку на стыке и посмотреть, исправит ли это ее. Не затягивайте трубу слишком сильно, иначе она может треснуть.
Если это не устраняет утечку, или если сама труба треснула и протекает, немедленно позвоните арендодателю. Если вода льется из ваших труб, сначала отключите воду в этих трубах, прежде чем звонить домовладельцу, чтобы не повредить дом. Если вы живете в квартире, у вас должны быть индивидуальные запорные клапаны под раковинами, за туалетом и рядом с любым другим местом, где водопровод выходит из стены. Если вы живете в доме или таунхаусе, у вас может быть запорный клапан большего размера в подвале или даже на улице.Полностью выключите клапаны, чтобы вода не протекала по этим трубам.

Проблемы с бытовой техникой:
Общее практическое правило заключается в том, что если бытовой прибор был поставлен вместе с квартирой, арендуемой вами, арендодатель несет ответственность за его ремонт. Но есть кое-что, что вы можете сделать, чтобы ваши более крупные приборы прослужили дольше. Если вы живете в районе с жесткой водой, регулярно мойте посудомоечную машину уксусом, чтобы удалить накопления жесткой воды, которые могут забить носики. Вы можете пропылесосить холодильник позади холодильника и очистить его от пыли и грязи, чтобы он охладился более эффективно.Если в вашем доме есть стиральная машина и сушилка, не забывайте часто очищать вентиляционные отверстия сушилки, чтобы не оставлять на них ворсинок. Если контрольная лампа в вашей газовой духовке погаснет, вы можете снова зажечь ее спичкой. Но если эта техника сломается, позвоните своему домовладельцу. А если ваша микроволновая печь или оконный кондиционер перегорели, и это то, что вы взяли с собой, вам, вероятно, придется починить или заменить это самостоятельно.
Структурные вопросы:
Как правило, за структурные вопросы отвечает домовладелец.Если в трубах за стенами есть утечки, и вы видите, что вода проникает через стены или потолок, немедленно позвоните арендодателю. Если в дверном замке есть трещины и вы чувствуете, как снаружи проникает сквозняк, позвоните арендодателю. Если окно разбито, позвоните арендодателю. Как правило, все подобные серьезные проблемы должен решать арендодатель.
Единственный тип структурной проблемы, которую я бы посоветовал попытаться исправить самостоятельно, — это что-то маленькое внутри вашего устройства, например, криво висящая дверь.Если у вас шаткие двери, которые не закрываются должным образом, это может быть так же просто, как отрегулировать петли, чтобы дверь лучше висела. Но перекос двери или дверной коробки также может быть признаком более серьезной проблемы, например, проседания фундамента или чего-то подобного. Так что, если быстрая регулировка не поможет, позвоните арендодателю!
Проблемы безопасности:
Никогда не рискуйте с потенциальной проблемой безопасности; Вы всегда должны звонить своему домовладельцу! Оборванные газовые магистрали, отопление, не работающее посреди зимы, сломанные замки, сломанные двери и разбитые окна — это все, о чем ваш домовладелец должен позаботиться за вас.Если вы заметили какие-либо из этих проблем, немедленно позвоните своему арендодателю и отправляйтесь в безопасное место, пока арендодатель не сможет решить проблему.
Единственное, за что вы должны нести ответственность в своем устройстве, — это замена батареек в детекторе дыма или детекторе CO. Но если детекторы не работают даже после замены батареек, позвоните арендодателю!

Опубликовано: 21 января 2014 г.

Сообщение навигации

Управление электроэнергетикой | RAND Engineering & Architecture, DPC

Электрообследование определит существующую электрическую мощность и сколько резервной мощности останется для использования в будущем.

Правления кооперативов и кондоминиумов должны регулярно согласовывать запросы отдельных жителей с интересами здания в целом. Типичный пример — это когда жители запрашивают больше электроэнергии в своих квартирах, чтобы они могли использовать сверхмощные электроприборы, центральные системы кондиционирования или обширные системы освещения. Большинство зданий имеют ограниченную электрическую мощность, поэтому платы не могут удовлетворить каждый запрос на дополнительную мощность. Это оставляет платам возможность либо провести зачастую дорогостоящее обновление электрической части, либо управлять резервной электрической мощностью в существующей системе.

Большинство новых зданий были спроектированы таким образом, чтобы электрическая мощность распределялась между квартирами довольно равномерно в зависимости от размера квартир. Например, студия или квартира с одной спальней может иметь мощность 40 ампер, квартира с двумя спальнями — 60 ампер, а единицы с тремя спальнями или больше — 80 ампер или больше. Однако для многих жителей существующее электроснабжение квартир не соответствует их потребностям. Для сверхмощных бытовых приборов, таких как кондиционеры, электрические сушилки, электрические плиты и духовки, например, а также электрическое отопление и центральное кондиционирование воздуха, требуется большая электрическая мощность, чем стандартная величина, предусмотренная в большинстве систем.

Многие советы обычно удовлетворяют просьбу жильцов об увеличении пропускной способности, обычно в порядке очереди, при условии, что в здании есть дополнительные возможности. Но по мере того, как все больше и больше жителей обращаются с аналогичными запросами, советы вынуждены отказываться от более поздних запросов, потому что электрическая система здания в конечном итоге выходит из строя. Это ставит правление в неудобное положение, поскольку оно предоставило дополнительные возможности некоторым жителям (некоторые из которых, возможно, получили больше, чем им было нужно, иногда от предыдущего правления), в то время как другие закрылись.

Исследование системы

Управляющие недвижимостью и члены правления могут принимать меры для улучшения распределения электрической системы своего здания и справедливого обеспечения электроэнергией всех жителей. Первый шаг — определить, сможет ли электрическая система здания в достаточной мере справиться с существующими требованиями, предъявляемыми к ней, а также с любыми разумно ожидаемыми требованиями в будущем. Это требует привлечения профессионального инженера для проведения обследования грузоподъемности здания и использования электроэнергии, включая подачу в каждую квартиру.Опрос должен ответить на следующие вопросы:

• Какова существующая электрическая мощность каждой квартиры?
• Какие квартиры получили дополнительную вместимость?
• Сколько еще свободных мощностей осталось?
• Сколько резервных мощностей потенциально может быть предоставлено жителям, которые запросят больше?
• Каковы ожидаемые будущие потребности в увеличении электроэнергии?
• Достаточно ли в здании мощности основного источника электроэнергии, исходя из существующей мощности и предполагаемых будущих потребностей, или нужно запросить дополнительную мощность у местного коммунального предприятия?

Расчет нагрузки

Чтобы определить электрическую мощность, необходимую для каждой квартиры, инженер рассчитывает силовую нагрузку на основе площади в квадратных футах и ​​ожидаемого использования в соответствии с Национальным электротехническим кодексом (NEC).Обычно рассчитываются три типа электрических нагрузок: освещение и общая нагрузка на розетку (для жилых домов, 3 Вт / кв. Фут), нагрузка на прибор (обычно 1500 Вт на цепь прибора) и нагрузка на кондиционер (минимальная мощность на схему). емкость предоставляется производителем). Если жители планируют добавить сверхмощные электроприборы или дополнительное освещение, которое увеличит их потребности в электричестве, то предполагаемое потребление энергии должно быть включено в расчет.

Большинство зданий имеют ограниченную электрическую мощность, поэтому платы не могут удовлетворить каждый запрос на дополнительную мощность.

Потребление электроэнергии и мощность рассчитываются для каждой квартиры, а затем добавляются к другим потребностям здания в общественном освещении и электроэнергии, например, в коридорах и лестничных клетках, лифтах, котлах, уплотнителях и т. Д., Чтобы определить общие потребности здания в электроэнергии. . NEC разрешает использовать процентные соотношения факторов спроса (ожидаемое количество одновременного потребления электроэнергии жителями в любой конкретный момент времени) при расчете общих требований к мощности для здания.Чем выше потребляемая нагрузка, тем меньше доступной «резервной» мощности.

Если текущие или ожидаемые будущие потребности в электроэнергии превышают существующую электрическую мощность здания, то совет директоров должен будет запросить увеличение подачи электроэнергии в здание через местное коммунальное предприятие. Инженер здания должен подготовить письмо «нагрузка», описывающее предполагаемое увеличение нагрузок во всем здании после модернизации услуги. Утилита рассмотрит запрос на дополнительную мощность (или обновление услуги) и может отклонить запрос, если повышенная потребность незначительна или ограничена.Затраты на модернизацию всего здания обычно делятся поровну между жителями, потому что все выиграют от увеличения доступной мощности.

Когда мало что нужно запасти

В некоторых зданиях с небольшим запасом мощности правление может решить не модернизировать свои электрические системы по бюджетным или другим причинам. В этом случае они должны тщательно управлять распределением существующей электрической мощности. Чтобы несколько жильцов не смогли захватить львиную долю свободных мощностей, все запросы на увеличение мощности отдельных квартир должны сопровождаться проектными планами жильца и расчетом нагрузки, которые обычно предоставляет проектировщик жильца.Инженер здания должен изучить планы и расчет нагрузки в квартире, чтобы определить, требуется ли требуемая мощность, сколько мощности может сэкономить здание и какое новое оборудование потребуется для ее размещения.

Подготовьтесь к будущим обновлениям, установив бюджет на электричество на черный день, финансируемый жителями.

Если правление соглашается с запросом, житель нанимает своего подрядчика для выполнения модернизации, которая обычно включает установку новых стояков от главных служебных выключателей в подвале до распределительной коробки в квартире.Электрические компоненты внутри отдельной квартиры, такие как цепи, автоматические выключатели и розетки, также могут нуждаться в обновлении, за что также будет нести ответственность житель.

Большинство советов удовлетворят разумные запросы на увеличение мощности для размещения дополнительных кондиционеров, более энергоемких приборов или нового освещения. Однако чрезвычайные запросы, такие как редко используемые трехфазные сети для тяжелых условий эксплуатации, скорее всего, будут отклонены. Правление не должно бояться отклонять или сокращать необоснованные запросы на ненужную мощность в интересах сохранения ограниченных электрических ресурсов здания.

Подготовка к будущим модернизациям

Даже здания с избытком электроэнергии в конечном итоге достигнут точки ограниченной мощности, поскольку советы предоставляют доступную мощность все большему количеству жителей. Одним из способов подготовки совета директоров к этой непредвиденной ситуации является создание бюджета на электроэнергию «на черный день», финансируемого за счет продажи резервной мощности жителям, которые ее запрашивают. Таким образом, по мере распределения мощности правление откладывает средства на модернизацию электроснабжения всего здания в будущем.Например, если инженер определил, что в здании имеется 500 ампер дополнительной мощности, и спрогнозировал, что модернизация электрооборудования будет стоить 100 000 долларов, плата будет взимать 200 долларов за каждый предоставленный дополнительный ампер мощности. Когда емкость близка к исчерпанию, совет директоров сэкономит накопленные средства для проведения необходимого обновления услуг.

Правления и управляющие должны помочь жителям понять, что в их доме нет неограниченных электрических ресурсов.Нормирование мощности и требование к жильцам платить за свою долю могут показаться чрезмерно строгими, но это единственный способ обеспечить справедливое распределение электроэнергии между всеми жителями при сохранении бесперебойной работы здания.

БОЛЬШЕ СТАТЕЙ

Как сбросить автоматический выключатель

В большинстве домов используются автоматические выключатели, которые отключают питание комнаты при возникновении электрической перегрузки или короткого замыкания. Автоматический выключатель удобно отключает питание только проблемной цепи, не отключая все в доме.

Вот как сбросить автоматический выключатель. Важно : Во избежание поражения электрическим током наденьте защитные очки, убедитесь, что ваши руки сухие, отойдите в сторону и встаньте на сухую поверхность при включении автоматического выключателя.

• Выключите все освещение и отключите все от электросети в затронутой комнате или комнатах.
• Перед взаимодействием с компонентами убедитесь, что блок выключателя, окружающая область и пол внизу полностью высохли.
• Возьмите фонарик и откройте панель автоматического выключателя, чтобы вы могли видеть автоматические выключатели.Каждый выключатель имеет три положения: на , на и центральное положение.
• Найдите автоматический выключатель с переключателем в центральном положении.
• Установите переключатель в положение , а затем установите переключатель в положение в положении .
• Подождите немного, чтобы проверить, остается ли выключатель в положении на . Если это так, автоматический выключатель сбрасывается, и питание должно быть восстановлено. Если переключатель не остается в положении на , это указывает на серьезную проблему с проводкой.Обратитесь к квалифицированному электрику.

Предполагая, что питание остается включенным, пора найти причину проблемы. Двумя наиболее частыми причинами являются короткое замыкание устройства или одновременное выполнение слишком большого количества вещей, что приводит к перегрузке цепи.

Вот как найти проблему:

• Проверьте короткое замыкание, включив каждый свет. Если прерыватель остается включенным, осторожно подключите каждое устройство. Если автоматический выключатель срабатывает, когда вы что-то подключаете, вы нашли источник проблемы. Отключите устройство и перезапустите прерыватель.Вы можете проверить подозрение на короткое замыкание, проверив шнур питания на наличие расплавленной изоляции. Также проверьте вилку и розетку на запах гари или обугливания.
• Проверьте наличие перегрузки, подключив все и включив все. Если прерыватель срабатывает, отключите некоторые устройства, прожирающие электроэнергию, такие как кондиционер или обогреватели, или подключите их к розетке другой цепи [источник: сделай сам].

Первоначально опубликовано: 23 июня 2011 г.

Когда гаснет свет: замена предохранителей и сброс автоматических выключателей

Гил Джонсон

Внезапная потеря электроэнергии — это одно из тех событий, с которыми каждый домовладелец либо знаком, либо скоро узнает.Летние месяцы — особенно уязвимое время, когда кондиционеры работают на полную мощность часами, нагружая электрические цепи до предела. Даже если вы заменяли перегоревшие предохранители или повторно устанавливали автоматический выключатель, будучи полностью зрячим человеком, вы можете не захотеть возиться с проводкой, если вы частично или полностью потеряли зрение.

Однако не расстраивайтесь. В большинстве случаев вы сможете снова включить питание, уделив немного больше внимания и внимания поставленной задаче.

Понимание проблемы

Иногда в одном районе — или даже в целом городе или регионе — происходит крупномасштабное отключение электроэнергии. Конечно, дома мало что можно сделать, поэтому важно всегда иметь под рукой свежие батарейки, один-два фонарика и радио на батарейках.

Чаще всего сбои в подаче электроэнергии происходят дома. Причина может заключаться в коротком замыкании. Автоматические выключатели и предохранители почти сразу же услышат щелчок при коротком замыкании или отсоединении провода.Это может быть довольно опасно, поэтому лучше попросить квалифицированного электрика исправить это за вас. Чаще всего проблема заключается в перегоревшем предохранителе или срабатывании цепи из-за чрезмерного электрического тока, протекающего по проводам. Предохранитель или прерыватель автоматически отключит ток, чтобы предотвратить перегрев проводов и возгорание.

Лучший способ предотвратить такие отключения — не использовать слишком много устройств в одной цепи одновременно. Одно дело выполнять несколько задач одновременно, но лучше не вставлять английские кексы в тостер до , после глажка будет завершена.Если несколько высоковольтных приборов подключены к одному выключателю или предохранителю в вашем доме, вы можете попросить лицензированного электрика перенести одно или несколько приборов на другой выключатель / коробку.

Гил Джонсон: главный плотник и эксперт по ремонту домов

Гил Джонсон, который в молодом возрасте ослеп от глаукомы, является мастером-плотником и постоянным гуру по ремонту домов VisionAware. Он является автором Руководства Гила по ремонту дома, Руководства Гила по деревообработке и воспитанию детей или бабушкам и дедушкам с потерей зрения в VisionAware.орг.

Гил говорит: «Моя настоящая любовь — это работа с деревом, особенно с твердой древесиной. После разговоров по телефону, написания писем и отчетов на работе я всегда находил для меня бодрость работать руками в магазине по вечерам. Это верно даже сейчас, когда я на пенсии ».

Узнайте больше о способах ремонта дома и адаптации вашей домашней обстановки, используя принципы, изложенные в Руководствах Гила:

Коробки предохранителей

и автоматические выключатели

В старых домах и квартирах часто есть один или несколько блоков предохранителей с любым из двух до восьми предохранителей.Блок предохранителей металлический и может располагаться в подъезде, кладовке, подвале или гараже. Поверхность коробки может быть на одном уровне с окружающей стеной или выступать на пару дюймов. Коробка будет иметь металлическую дверцу, которую нужно открыть, чтобы обнажить предохранители.

Предохранители лежат на обращенной наружу поверхности. Они круглые и ввинчиваются в патрон в коробке, очень похожий на патрон для лампочки. Предохранитель можно открутить, повернув его против часовой стрелки.

Предохранители рассчитаны на 15, 20 или 30 ампер в зависимости от сечения электрического провода, который они защищают.Вы должны заменить предохранитель на такой же или более низкий номинал тока, чем тот, который вы заменяете.

Автоматические выключатели входят в стандартную комплектацию всех вновь построенных и реконструированных домов. Они выполняют ту же функцию, что и блоки предохранителей более старых моделей, и, как правило, находятся в тех же частях дома, но их легче переустановить.

Автоматические выключатели выглядят как маленькие выключатели света и обычно расположены рядами от двух до восьми или более, которые могут работать горизонтально или вертикально.При срабатывании выключателя кнопка в форме переключателя смещается вниз, вверх, влево или вправо, в зависимости от положения, в котором он был установлен. Вы можете легко найти неисправный выключатель, проведя рукой по ряду выключателей и обнаружив тот, который не соответствует остальным. Чтобы сбросить прерыватель, просто нажмите переключатель, чтобы выровнять его с другими.

Для того, чтобы выключатель «выключен» вошел в положение «включено», вам, возможно, придется перевести сработавший выключатель в положение «выключено», а затем снова включить его.Цепь может немедленно снова выйти из строя, если не была устранена причина первоначальной перегрузки цепи.

Кухонные плиты, сушилки и другая крупная бытовая техника обычно подключаются к крупногабаритным автоматическим выключателям, потребляющим 220 вольт электричества. Их легко отличить от обычных выключателей на 110 вольт для освещения и розеток.

Выключение / включение питания: замена предохранителей и сброс прерывателей

Замена предохранителей или сброс автоматических выключателей — не частое явление, но, когда это необходимо, вы можете предпринять шаги, чтобы выполнить задачу безопасно и с минимальным раздражением.

• Проверьте список цепей. При последней установке электрических цепей установщик должен был предоставить список, в котором указано, какие розетки и источники света есть в каждой цепи. Если с момента установки не было добавлено никаких дополнительных розеток или светильников, вы можете быстро определить из этого списка, какой предохранитель или прерыватель могли сработать из-за перегрузки. Рекомендуется держать этот список под рукой на случай, если потребуется замена или сброс выключателя.
• Сохраните копию этого списка, напечатанную крупным шрифтом или шрифтом Брайля, чтобы быть уверенным, что он будет доступен вам, когда он вам понадобится.
• Если у вас слабое зрение, убедитесь, что вы используете подходящее освещение.
• Если список цепей недоступен или не обновлялся, возможно, вам придется поэкспериментировать, удаляя по одному предохранителю, пока не найдете тот, который перегорел. Если вы удалили предохранитель и никакие другие цепи не пострадали, скорее всего, вы нашли виновника.
• Предохранители можно заменить при включенном питании, но будьте осторожны. Это все равно, что вынуть лампочку, не выключив предварительно выключатель.Соблюдайте особую осторожность при снятии предохранителей.
• Не вставляйте ничего в пустое гнездо предохранителя, так как это может вызвать короткое замыкание, что может привести к серьезным травмам или смертельному исходу.

Если у вас есть какие-либо вопросы, комментарии или советы по ремонту дома, не стесняйтесь размещать их на нашей доске сообщений о ремонте дома.

Почему срабатывают автоматические выключатели и что делать, когда это происходит?

Автоматические выключатели — это средство защиты от повреждения цепи в случае перегрузки по току.Другими словами, он гарантирует, что ничего не сломается, если у вас одновременно будет слишком много приборов, что приведет к короткому замыканию.

Автоматический выключатель — это электрический выключатель, который подключается к печатной плате вашего дома и прерывает прохождение электрического тока в случае обнаружения неисправности. В случае неисправности автоматический выключатель автоматически остановит прохождение электричества по цепи.

Автоматические выключатели спроектированы таким образом, чтобы короткое замыкание не приводило к повреждению дома или здания.До использования автоматических выключателей в случае скачка напряжения приходилось заменять перегоревший предохранитель.

Предохранители также защищают от возгорания, но только один раз, после чего необходимо заменить перегоревший предохранитель. С помощью автоматического выключателя после устранения проблемы, вызвавшей скачок напряжения или неисправность, вы можете вернуть выключатель в положение «включено».

Автоматические выключатели бывают самых разных размеров и типов, и почти все автоматические выключатели для жилых помещений являются низковольтными. В многоквартирном доме, например, может использоваться выключатель среднего напряжения, а выключатель высокого напряжения предназначен для коммунальных предприятий, которые снабжают электроэнергией весь город.

Как работает автоматический выключатель?

Различные типы автоматических выключателей могут незначительно отличаться, но все автоматические выключатели предназначены для выполнения определенной функции. Есть и другие факторы, которые могут повлиять на работу выключателей, включая класс напряжения и характеристики номинального тока. Автоматический выключатель обнаруживает сбои в протекании тока в цепи и прерывает подачу энергии в цепи при наличии неисправности. Когда электрический ток проходит через два контакта, требуется значительная сила, чтобы разъединить соединение, поэтому цепь должна быть разорвана силой, чтобы остановить передачу электричества.

Низковольтные выключатели в электрическом щите вашего дома — это простейшие виды выключателей. Они используют накопленную в пружине энергию для включения переключателя и разъединения контакта с цепью при наличии неисправности. Это позволяет вручную выключить или сбросить подачу энергии щелчком переключателя.

Контакты внутри контактов выключателя фактически проводят электричество. Они должны передавать нагрузку без перегрева из-за скачков напряжения или дуги. Слишком большой ток или высокая температура вызывают параметры неисправности, а затем вызывают отключение выключателя.Дуга возникает, когда подача тока прерывается при срабатывании выключателя. Дуга очень горячая и разъедает контактный материал в цепи. Когда контакты выходят из строя, соединение должно быть разорвано, отсюда и термин «прерыватель».

Контакты схемы изготовлены из металлов с высокой проводимостью, таких как сплав меди и серебра. Чем выше напряжение, тем дольше возникает дуга при разрыве соединения. Чем сильнее ток, тем горячее дуга при срабатывании выключателя.Автоматические выключатели и схемы подбираются таким образом, чтобы они не превышали допустимые параметры тока и напряжения при коротком замыкании. Выключатель прерывает электрическое соединение, если контакты испытывают чрезмерное нагревание или ток. Как только обнаруживается неисправность, выключатель срабатывает. Для восстановления протекания тока прерванный контакт должен быть замкнут путем сброса выключателя.

Что вызывает срабатывание автоматического выключателя?

Перегрузка цепи: Перегрузка цепи является наиболее частой причиной срабатывания автоматического выключателя.Это происходит, когда схема пытается потреблять большую электрическую нагрузку, чем она предназначена для несения. Когда слишком много приборов или осветительных приборов работают одновременно, внутренний чувствительный механизм в автоматическом выключателе нагревается, и выключатель «срабатывает», обычно с помощью подпружиненного компонента внутри выключателя. Это прерывает непрерывный путь выключателя и переводит цепь в неактивное состояние. Схема остается отключенной до тех пор, пока рычаг выключателя не будет переустановлен в положение ВКЛ, что также повторно активирует внутренний пружинный механизм.

Автоматический выключатель или предохранитель рассчитаны на допустимую нагрузку проводов в этой цепи. Следовательно, автоматический выключатель или предохранитель должны сработать или перегореть до того, как провода цепи могут нагреться до опасного уровня. Когда автоматический выключатель регулярно срабатывает или предохранитель неоднократно перегорает, это означает, что вы предъявляете чрезмерные требования к цепи и вам необходимо переместить некоторые приборы и устройства в другие цепи. Или это может указывать на то, что в вашем доме слишком мало цепей, и он нуждается в улучшении обслуживания.

Короткие замыкания: Другой распространенной причиной срабатывания выключателей является короткое замыкание, которое более опасно, чем перегрузка цепи. Короткое замыкание возникает, когда «горячий» провод соприкасается с «нейтральным проводом» в одной из ваших электрических розеток. Всякий раз, когда это происходит, через цепь будет протекать большой ток, создавая больше тепла, чем может выдержать цепь. Когда это произойдет, выключатель сработает, отключив цепь, чтобы предотвратить опасные события, такие как пожар.Короткое замыкание может произойти по ряду причин, таких как неисправная проводка или неплотное соединение. Короткое замыкание можно определить по запаху гари, который обычно остается вокруг выключателя. Кроме того, вы также можете заметить вокруг него коричневое или черное изменение цвета.

Скачки при замыкании на землю: Скачки при замыкании на землю аналогичны коротким замыканиям. Они возникают, когда горячий провод касается заземляющего провода, сделанного из чистой меди, или стороны металлической розеточной коробки, которая подключена к заземляющему проводу.Это приведет к тому, что через него пройдет больше электричества, с которым схема не сможет справиться. Прерыватель срабатывает, чтобы защитить цепь и устройства от перегрева или потенциальных пожаров. Если возникают скачки тока замыкания на землю, вы можете определить их по обесцвечиванию вокруг вашей розетки. Если вы избежите или не заметите любую из этих проблем, вы подвергнете безопасность своего дома и близких большому риску. Если вы часто сталкиваетесь с срабатыванием автоматических выключателей, пора обратиться к профессионалам для исследования проблемы.Не пытайтесь решить эту проблему самостоятельно.

ARC Fault: В последние годы Национальный электротехнический кодекс, код модели, на котором основано большинство местных электротехнических норм, постепенно повышал требования к специальному типу автоматического выключателя, известному как прерыватель цепи дугового замыкания (AFCI). ).

Выключатели AFCI, помимо отключения из-за перегрузок, коротких замыканий и замыканий на землю, также обнаруживают колебания мощности, возникающие при возникновении искры («дуги») между точками контакта в проводном соединении.Это может произойти, например, из-за ослабленных резьбовых клемм в выключателе или розетке. Другими словами, выключатель AFCI обнаруживает проблемы с проводкой на раннем этапе, прежде чем они могут привести к короткому замыканию или замыканию на землю. Ни обычные автоматические выключатели, ни предохранители не обеспечивают защиты от дугового замыкания. Защита от дугового замыкания — важная защита от возгорания, вызванного дуговым разрядом.

Прерыватель цепи более старых моделей: Прерыватели могут стать более чувствительными с возрастом. Чрезмерно чувствительный автоматический выключатель может сработать, даже если провода не перегружены слишком большим током.

Ослабленное или корродированное соединение: Автоматический выключатель срабатывает при нагревании. Крошечный нагревательный элемент нагревает термостат внутри прерывателя. Плохое соединение на автоматическом выключателе может привести к преждевременному срабатыванию автоматического выключателя, потому что в ненадежном соединении накапливается тепло. Ослабленные соединения становятся горячими, потому что между поверхностями незакрепленного соединения образуются крошечные искры. Необычно теплая панель автоматического выключателя указывает на слабое соединение.

Корродированный выключатель также может сработать, хотя этого не должно быть.Это более распространенная проблема в чрезвычайно влажном климате, таком как Гавайи или Флорида.

Итак, что делать?

Если вы когда-нибудь окажетесь в ситуации, когда у вас возникнут проблемы с вашей электрической системой, вам понадобится помощь специалиста. Вы всегда можете доверять специалистам DOC Electrical Services, которые быстро и правильно диагностируют и отремонтируют вашу систему.

Значительная часть ценности электрика заключается в том, что он / она выполняет свою работу правильно и безопасно, не отнимая у вас слишком много времени и не доставляя вам неудобств.Очень компетентный электрик может сэкономить вам деньги, предложив более эффективные способы выполнения работы или сэкономив на электроэнергии.
