Основные компоненты электрооборудования ВАЗ 2115

Электрическая схема ВАЗ 2115 включает следующие ключевые элементы:

• Аккумуляторная батарея — основной источник электроэнергии
• Генератор — вырабатывает электричество при работающем двигателе
• Стартер — обеспечивает запуск двигателя
• Система зажигания — отвечает за воспламенение топливовоздушной смеси
• Система освещения и сигнализации — фары, габариты, поворотники и т.д.
• Контрольно-измерительные приборы — спидометр, тахометр и другие датчики
• Электронный блок управления двигателем (для инжекторных версий)
• Электродвигатели различных систем — стеклоочистители, вентилятор охлаждения и др.

Особенности электросхемы инжекторной версии ВАЗ 2115

Электрооборудование инжекторных модификаций ВАЗ 2115 имеет ряд отличий от карбюраторных версий:

• Наличие электронного блока управления двигателем
• Большее количество датчиков для контроля параметров работы мотора
• Электрический топливный насос вместо механического
• Форсунки впрыска топлива с электрическим управлением
• Модуль зажигания вместо распределителя зажигания

Как правило, проводка инжекторных ВАЗ 2115 более сложная и разветвленная. Это нужно учитывать при диагностике и ремонте электрооборудования.

Расположение предохранителей и реле на ВАЗ 2115

Монтажный блок с предохранителями и реле на ВАЗ 2115 расположен под капотом с левой стороны. Он содержит:

• Набор плавких предохранителей (от F1 до F20)
• Реле различных систем (от К1 до К9)

Основные реле в монтажном блоке ВАЗ 2115:

• К1 — реле омывателя фар
• К2 — реле указателей поворота и аварийной сигнализации
• К3 — реле очистителя ветрового стекла
• К4 — реле дальнего света фар
• К5 — реле электростеклоподъемников (в люксовых комплектациях)
• К6 — реле звукового сигнала
• К7 — реле обогрева заднего стекла
• К8 — реле дальнего света фар
• К9 — реле ближнего света фар

Диагностика электрооборудования ВАЗ 2115

При возникновении проблем с электрикой ВАЗ 2115 рекомендуется выполнить следующие диагностические процедуры:

1. Проверить состояние аккумуляторной батареи и надежность её контактов
2. Осмотреть предохранители и реле на предмет повреждений
3. Проверить целостность проводки и разъемов
4. Измерить напряжение в ключевых точках электросхемы мультиметром
5. Для инжекторных версий — провести компьютерную диагностику электронного блока управления

При отсутствии опыта ремонта электрооборудования автомобилей рекомендуется обратиться к специалистам для точной диагностики и устранения неисправностей.

Особенности обслуживания электросистемы ВАЗ 2115

Для поддержания электрооборудования ВАЗ 2115 в исправном состоянии необходимо:

• Регулярно проверять уровень электролита в аккумуляторе (для обслуживаемых АКБ)
• Контролировать чистоту клемм аккумулятора и надежность их крепления
• Периодически проверять работоспособность генератора
• Своевременно заменять свечи и высоковольтные провода
• Следить за состоянием электрических разъемов, при необходимости очищать их от окислов
• Проверять работу всех осветительных приборов

Своевременное обслуживание электросистемы позволит избежать многих проблем и продлит срок службы электрооборудования ВАЗ 2115.

Модернизация электрооборудования ВАЗ 2115

Владельцы ВАЗ 2115 часто проводят модернизацию штатного электрооборудования для повышения комфорта и функциональности автомобиля. Популярные доработки включают:

• Установку более мощной аудиосистемы
• Монтаж дополнительного освещения (ходовые огни, подсветка салона)
• Установку электростеклоподъемников
• Монтаж системы центрального замка
• Установку сигнализации с автозапуском
• Замену штатной оптики на более современную

При проведении модернизации важно учитывать нагрузку на электросеть автомобиля и при необходимости усиливать её компоненты. Например, может потребоваться установка более мощного генератора или дополнительных предохранителей.

Типичные неисправности электрооборудования ВАЗ 2115

Владельцы ВАЗ 2115 часто сталкиваются со следующими проблемами электросистемы:

• Отказ стартера из-за износа щеток или повреждения втягивающего реле
• Выход из строя генератора, чаще всего из-за износа щеток или диодного моста
• Перегорание ламп освещения
• Окисление контактов в разъемах, приводящее к нарушению работы различных систем
• Выход из строя датчиков системы управления двигателем (для инжекторных версий)
• Проблемы с электрическими стеклоподъемниками из-за износа механизмов

Большинство этих неисправностей можно предотвратить путем своевременного обслуживания и замены изношенных компонентов.

Заключение

Электрооборудование ВАЗ 2115 представляет собой сложную систему, требующую внимательного обслуживания. Знание особенностей электросхемы и основных компонентов позволяет быстрее выявлять и устранять возникающие неисправности. При правильной эксплуатации и своевременном обслуживании электросистема ВАЗ 2115 способна длительное время работать без серьезных проблем, обеспечивая комфорт и безопасность водителя и пассажиров.

Схема электрооборудования ВАЗ 2115 инжектор 8 клапанов с описанием проводки

Автор: Виктор

Работа электросети во многом влияет на функциональность транспортного средства в целом. Электросеть включает в себя множество компонентов, и если основные узлы по каким-то причинам выходят из строя, это может серьезно отразиться на работе автомобиля. В частности, речь идет об отечественных авто. Какие элементы включает в себя схема электрооборудования ВАЗ 2115 инжектор 8 клапанов, какие неисправности могут возникнуть в ее работе и что нужно знать об обслуживании? Об этом вы можете узнать ниже.

Содержание

Открытьполное содержание

[ Скрыть]

Отличия от предшественницы

Общая электросхема «Пятнашки»

Пятнадцатая модель ВАЗ — это более усовершенствованная ВАЗ 21099. Соответственно, модернизация модели привела к изменению и электрической схемы авто.

В первую очередь, изменения касаются внешнего вида — в больше степени кузова, а также салона транспортного средства:

• обновленная центральная консоль, сиденья и прочие элементы интерьера салона;
• передние крылья также усовершенствовались;
• претерпела изменений и оптика, как задние фары, так и передние;
• изменения коснулись и приборной панели — пятнадцатые ВАЗы стали оснащаться более современной приборкой, появился индикатор Check, индикаторы и датчики стали располагаться в другой последовательности;
• задняя панель также была изменена;
• изменилась форма капота и двери багажного отсека.

Естественно, модернизация не могла обойти стороной и силовой агрегат. Если сравнивать с 21099, то пятнадцатые модели комплектуются более мощным мотором. Также следует отметить, что силовой агрегат стал управляться блоком управления, который определяет основные параметры работы двигателя, основываясь на показаниях различных датчиков.

Помимо этого, инженерами автоконцерна были внесены коррективы и в габаритные размеры авто. Однако в целом, модель ВАЗ 2115 осталась такой же — она оснащается передним приводом, пятью дверьми. Несмотря на модернизацию, многие далекие от отечественного автопрома автолюбители до сих пор путают 21099 и 2115.

Фотогалерея «Основные отличия между моделями 21099 и 2115»

1. Отличия передней части моделей 21099 и 2115

2. Габаритные размеры модели ВАЗ 2115

3. Габаритные размеры модели ВАЗ 2115

Модификации ВАЗ 2115

На выбор потребителя предлагается несколько вариаций автомобиля. Модели комплектуются разными двигателями, отчего зависит их стоимость на рынке.

Схема ВАЗ 2115 также может иметь изменения в расположении и наличии того или иного электрооборудования, в зависимости от модификации мотора:

1. Карбюраторный ДВС объемом 1.5 л. Такие модели маркируются цифрами 2115-01.
2. Полуторалитровый двигатель, оснащенный системой распределительного впрыска бензина. Такие модели оборудуются системами электронного управления, они маркируются как 2115-20.

Схема предохранительного блока с обозначением элементов

Электрооборудование автомобиля

Теперь предлагаем ознакомиться с описанием электрооборудования машины. Схема электропроводки ВАЗ, вне зависимости от того, каким двигателем авто комплектуется, является однопроводной. Это значит, что минусовой вывод от потребителей энергии и источников всегда подключается к кузову авто.

Поскольку различия между карбюраторными силовыми агрегатами, а также инжекторами все же имеются, есть отличия и в схеме электропроводки ВАЗ 2115:

1. На инжекторных модификациях все колодки и жгуты имеют чуть больший размер. Все потому, что система оборудуется дополнительными контроллерами, регуляторами и другим оборудованием, требующим подключения к блоку управления.
2. Схема проводки, в частности, отдельных электроцепей, также отличается.
3. Помимо этого, конструкторы ВАЗ внесли изменения и в схему прокладки проводки.

Защита электросетей машины

Вся проводка ВАЗ 2115 для нормальной работы должна быть защищена от скачков напряжения, для этого в системе используются предохранительные элементы. Цены на такие устройства в автомагазинах минимальные, однако их важность отрицать нельзя, поскольку они во многом влияют на работоспособность электрооборудования. Соответственно, предохранители всегда должны быть рабочими.

Эти элементы не могут защитить только несколько узлов:

• систему зажигания;
• аккумулятор транспортного средства;
• схему питания генераторного, а также стартерного узлов (автор видео — канал Домашний автомастер. Ремонт автомобилей).

Все предохранительные элементы устанавливаются в специальном монтажном блоке, который расположен в подкапотном пространстве. Стартерный узел, системы очистки лобового стекла, фары — эти компоненты подключаются напрямую через реле. Реле, кстати, также монтируются в предохранительном блоке.

В соответствии со схемой блока, приборы и оборудование транспортного средства защищаются следующими компонентами:

• от F1 до F20 — предохранители, которые защищают цепи основных потребителей, их подробная расшифровка приведена на обратной крышке монтажного блока;
• К1 — используется для защиты электроцепи омывателя оптики;
• К2 — аварийная сигналка, поворотные огни;
• К3 — защищает от перенапряжения цепь системы стеклоочистки, в частности, щеток;
• К4 — защита цепи фар, а именно, источников освещения — это могут быть лампы накала, светодиодные элементы, ксенон;
• К5 — такое реле устанавливается на автомобили, оборудованные электростеклоподъемниками, как вы понимаете, оно обеспечивает их функциональность;
• К6 — клаксон, гудок рулевого колеса;
• К7 — элемент защиты механизма обогрева заднего стекла;
• К8 — реле цепи оптики, в частности, дальнего света;
• К9 — ближний свет.

Если автомобиль также оснащен противотуманными фонарями в задней оптике, то этот тип фар защищается по отдельной цепи, без блока предохранителей. Реле или предохранительный элемент монтируется в салоне автомобиля, как правило, под приборной панелью, под рулем (автор видео о демонтаже и распайке предохранительного блока — канал Домашний автомастер. Ремонт автомобилей).

Руководство по обслуживанию

Чтобы работа электрики не доставляла хлопот, автовладелец должен как минимум разбираться в электросхеме ВАЗ. При появлении неисправностей в работе того или иного оборудования с помощью схемы можно узнать, в чем заключается проблема и где искать причину. В некоторых случаях проблема в работе тех или иных устройств решается путем переподключения штекера (если речь идет о плохом контакте устройства с электрсоетью).

На практике наши соотечественники часто сталкиваются с проблемами в работе реле — контактные ножки этих компонентов могут подгорать в результате скачков напряжения в электросети. Если даже ножки реле целые, а оборудование не работает, устройство необходимо демонтировать и разобрать — возможно, контакты подгорели внутри. При необходимости их всегда можно зачистить железной щеткой или наждачкой.

Чтобы не допустить разряда аккумулятора, время от времени батарею необходимо подзаряжать, особенно, перед наступлением холодов и по окончанию зимы. В холодное время года АКБ разряжаются быстрее всего, это происходит из-за морозов, поэтому с наступлением зимы автовладельцы часто сталкиваются с проблемой запуска мотора по утрам. Если вы сомневаетесь в работоспособности батареи, можно попробовать протестировать ее с помощью мультиметра, для этого щупы тестера следует подключить к клеммам батареи. В идеале при заведенном двигателе напряжение аккумулятора должно составлять от 13.5 до 14 вольт. Если полученное значение меньше или больше, это свидетельствует о некорректной работе АКБ.

 Загрузка …

Видео «Подробная инструкция по снятию и ремонту блока предохранителей»

В ролике ниже приведено продолжение наглядной инструкции по самостоятельному демонтажу, а также ремонту монтажного блока в домашних условиях (автор видео — канал Домашний автомастер. Ремонт автомобилей).

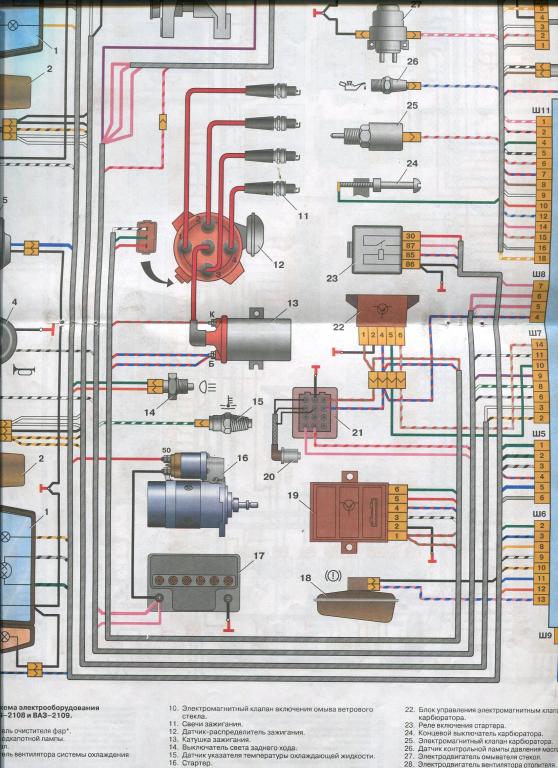

Электросхема Ваз 2113 Ваз 2114 Ваз 2115 Схема Ваз 2115
