Схема электрооборудования ваз 2114. Схема электрооборудования ВАЗ 2114: устройство, компоненты и особенности

Как устроена электропроводка в ВАЗ 2114. Какие основные компоненты входят в схему электрооборудования. Как выполнить диагностику и ремонт электрики ВАЗ 2114.

Особенности электрооборудования ВАЗ 2114

ВАЗ 2114 является усовершенствованной версией модели ВАЗ 21093. В автомобиле применена однопроводная схема электропроводки, где минусовые выводы потребителей и источников замыкаются на корпус машины. Это позволило упростить и удешевить конструкцию электрооборудования.

Основные особенности электросхемы ВАЗ 2114:

• Применение электронного блока управления двигателем
• Использование мультиплексной системы передачи данных
• Наличие иммобилайзера в системе зажигания
• Применение генератора повышенной мощности
• Использование необслуживаемой аккумуляторной батареи

Благодаря этим решениям удалось повысить надежность электрооборудования и расширить его функциональность по сравнению с предыдущими моделями ВАЗ.

Основные компоненты электросхемы ВАЗ 2114

В состав электрооборудования ВАЗ 2114 входят следующие основные компоненты:

• Аккумуляторная батарея
• Генератор
• Стартер
• Система зажигания
• Блок управления двигателем
• Монтажный блок с предохранителями и реле
• Жгуты электропроводки
• Приборы освещения и сигнализации
• Электродвигатели (отопителя, стеклоочистителей и др.)
• Датчики различных систем

Все эти элементы соединены между собой согласно электрической схеме автомобиля. Рассмотрим некоторые из них подробнее.

Система электропитания ВАЗ 2114

Система электропитания ВАЗ 2114 включает в себя следующие основные элементы:

• Аккумуляторная батарея емкостью 55 А·ч
• Генератор мощностью 80 А
• Регулятор напряжения
• Выключатель зажигания

Аккумулятор обеспечивает питание потребителей при неработающем двигателе и запуск стартера. Генератор вырабатывает электроэнергию при работающем двигателе. Регулятор напряжения поддерживает напряжение бортовой сети в заданных пределах.

Система пуска двигателя ВАЗ 2114

Система пуска двигателя ВАЗ 2114 состоит из:

• Стартера мощностью 1,5 кВт
• Тягового реле стартера
• Выключателя зажигания
• Дополнительного реле включения стартера

При повороте ключа зажигания подается питание на тяговое реле, которое включает стартер и проворачивает коленвал двигателя. Дополнительное реле защищает выключатель зажигания от больших токов.

Система зажигания ВАЗ 2114

На ВАЗ 2114 применяется микропроцессорная система зажигания, в которую входят:

• Электронный блок управления
• Датчик положения коленвала
• Датчик фаз
• Модуль зажигания с двумя катушками
• Высоковольтные провода
• Свечи зажигания

Электронный блок по сигналам датчиков рассчитывает оптимальный момент зажигания и подает импульсы на катушки. Это обеспечивает точное управление моментом искрообразования.

Монтажный блок ВАЗ 2114

Монтажный блок объединяет основные предохранители и реле автомобиля. Он расположен под панелью приборов слева от рулевой колонки. В монтажном блоке ВАЗ 2114 находятся:

• 13 плавких предохранителей
• 9 электромагнитных реле

Предохранители защищают электрические цепи от перегрузок и коротких замыканий. Реле обеспечивают включение мощных потребителей тока. Расположение и назначение предохранителей указано на крышке монтажного блока.

Диагностика электрооборудования ВАЗ 2114

При возникновении неисправностей в электрооборудовании ВАЗ 2114 необходимо выполнить следующие действия:

1. Проверить исправность предохранителей в монтажном блоке
2. Проконтролировать напряжение на клеммах аккумулятора
3. Проверить работу генератора и регулятора напряжения
4. Выполнить диагностику электронного блока управления двигателем
5. Проверить целостность проводки и разъемов

Для точной диагностики рекомендуется использовать мультиметр и специальный диагностический сканер. При отсутствии навыков лучше обратиться в специализированный автосервис.

Распространенные неисправности электрики ВАЗ 2114

Наиболее часто в электрооборудовании ВАЗ 2114 встречаются следующие проблемы:

• Отказ генератора из-за износа щеток или выхода из строя регулятора напряжения
• Неисправности стартера — износ щеток, выход из строя втягивающего реле
• Перегорание ламп фар и других приборов освещения
• Отказ электродвигателя вентилятора отопителя
• Нарушение контактов в разъемах из-за окисления
• Перегорание предохранителей вследствие коротких замыканий

Своевременная диагностика и профилактика позволяет предотвратить многие неисправности электрооборудования ВАЗ 2114.

Модернизация электрооборудования ВАЗ 2114

Для улучшения характеристик электросистемы ВАЗ 2114 можно выполнить следующие доработки:

• Установка генератора повышенной мощности (90-120 А)
• Замена штатных ламп на светодиодные
• Установка дополнительных реле для снижения нагрузки на выключатели
• Прокладка силовых проводов увеличенного сечения
• Установка аккумулятора повышенной емкости

Такие доработки позволят повысить надежность электрооборудования и расширить возможности по установке дополнительного электрооборудования на ВАЗ 2114.

Схема подключения ВАЗ 2114 — СТРУКТУРА

Схема подключения ВАЗ 2114

На изображении показана схема ВАЗ. Автомобили ваз моделей 2114 с вскрытым капотом, устройство автомобиля и его оборудование подключение от аккумулятора к элементам системы регистрации. Размеры ВАЗ компонентов показаны условно. Схема электропроводки и электрооборудования нарисована на фотографии автомобиля для лучшего понимания и представления сведений о проводки ВАЗ в органы ГАИ для оформления услуг по установке регистрирующих приборов. Инструкция видеорегистратора содержит чертежи ВАЗ схемы электрооборудование ВАЗ и варианты подключения камеры заднего хода, камеры позволяющей видеть какая машина внутри, камера переднего вида, монитор в машину, микрофон для авто. Схема ВАЗ 2114 предполагает установку регистратора под переднее пассажирское сиденье или под бардачок. Электрооборудование ВАЗ на всех модификациях четырнадцатых идентично. Задний видеорегистратор или видеорегистратор заднего вида устанавливается в нижней части стекла по центру.

Видеорегистратор 2 это камера регистратор задней полусферы. Схема электрооборудования автомобиля Лада ВАЗ с тремя камерами питающимися от одного блока — автомобильного регистратора. Он входит в комплект системы наблюдения и регистрации. Электрическая схема ВАЗ включает: схему проводки ВАЗ, камеру автомобиля внутри, авто регистратор, камеры заднего вида для автомобилей, камера переднего вида, схему питания видеорегистратора, проводка ВАЗ 2114, камера переднего вида, подключение регистратора, монитор для автомобиля, курсовая камера. Эл схема ВАЗ поможет собрать систему самостоятельно. Электрические схемы автомобилей необходимы для подключения дополнительных электро гаджетов, для обеспечения их совместной работы и удобства владельца автомобиля ВАЗ 2114. Блок питания для видеорегистратора снабжает также все подключенные устройства. К ним относится: курсовая камера, монитор авто для камеры, передние видеокамеры, микрофон в машину, камера заднего вида на ВАЗ, антенна автомобильная. В случае когда в видеорегистратор подключается 2 камеры заднего вида, одна может находиться на уровне низа заднего стекла и регистрировать автомобили сзади, а вторая в районе гос номера и снимать обстановку во время парковки.

Видеорегистратор может поставляться с подключением камеры заднего вида и монитора для камеры машину. Система позволяет подключить переднюю камеру на Лада ВАЗ, монитор, к видеорегистратору автомобильному, камеру заднего вида и вывести изображение на монитор в салоне автомобиля, записать разговор внутри машины через автомобильный микрофон, заснять обстановку машины внутри салона и передавать информацию в сеть интернет автоматически. Передний и задний видеорегистратор отличаются качеством картинки и углом обзора. Со временем качество получаемого изображения только улучшается. Наиболее хорошим качеством и большим углом обзора обладает курсовая фронтальная камера переднего вида. На нее ложится основная нагрузка. Видеокамера заднего вида является дополняющей. Камеры заднего вида для авто используются в большинстве случаев для удобства парковки. Их кабель прокладывается вдоль дверей по краю обшивки или под обшивкой. Электропроводка автомобиля имеет сложную схему устройства. Автомобильные видеокамеры показаны на схеме устройства легкового автомобиля. схема автомобиля ваз камера лада чертежи ваз 2114 регистратор в машину схема электрооборудования автомобиля лада электрическая схема блок видеорегистратора видеокамеры для автомобилей камера заднего вида лада регистратор для автомобиля схема расположения оборудования чертеж лады электрооборудование ваз 2114 электропроводка 2114 передняя камера для автомобиля схема электрооборудования лада схема электрооборудования 2114 видеорегистраторы автомобильные заднего вида видеокамера для авто передняя камера авто чертеж кузова ваз эл схема лада микрофон для автомобиля микрофон автомобильный схема электропроводки лада регистратор ваз микрофон для авто видеорегистратор с камерой заднего вида для парковки видеорегистраторы автомобильные с задней камерой видеорегистратор на заднее стекло камера автомобиль лада регистратор монитор в машину для камеры заднего вида схема подключения фронтальной камеры как подключить переднюю камеру в машине

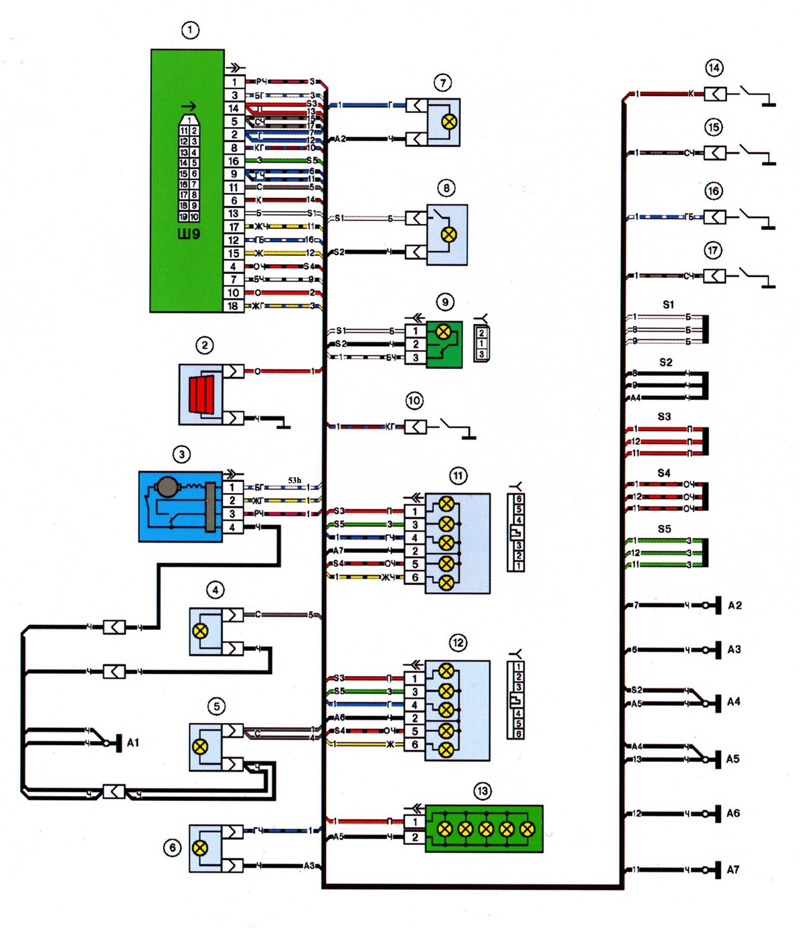

Схема электропроводки автомобиля ВАЗ 2114

Главная » ВАЗ 2114 » Электрооборудование

Автор Александр Мариков На чтение 3 мин. Опубликовано 08.10.2021

Автомобиль ВАЗ 2114 разработан на основании модели ВАЗ 21093 и является усовершенствованной версией. Отмечается появление обновленных моделей панели приборов, отопительной системы, стеклоподъемников, руля и регулируемой рулевой колонки. Коснулись улучшения и электрической части машины, проводки в частности.

Компоненты электропроводки

Однопроводная схема (применяется для всей электропроводки) имеет минусовые выводы потребителя и источника, которые замыкаются на корпусе автомобиля. Корпус ВАЗ 2114 и есть второй соединитель.

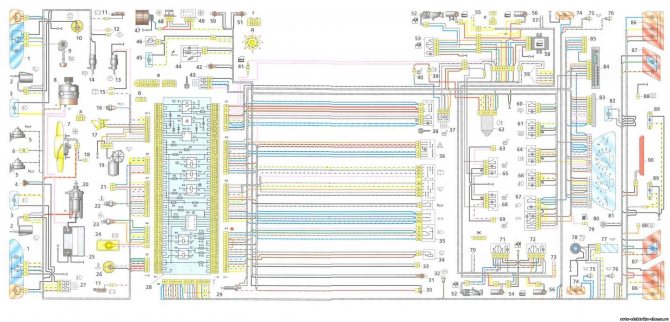

Полная схема с электроникой в ВАЗ 2114

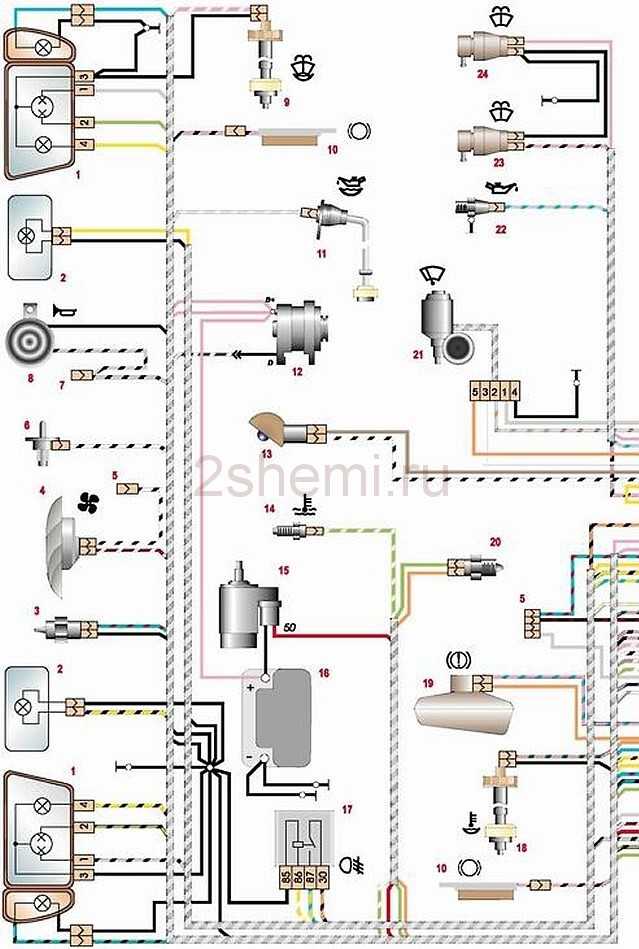

Электропроводка включает в себя следующие компоненты:

• Блок-фара.
• Противотуманная фара.
• Индикатор температуры.
• Корпус монтажного блока.
• Электромотор вентилятора в системе охлаждения двигателя.
• Колодка, подключаемая к группе проводки зажигательной системы.
• Включатель подкапотной лампочки.
• Штекер-подключатель электродвигателя заднего дворника.
• Устройства.
• Колодка присоединения сигнала авто.
• Электромотор лобовых дворников.
• Корпус сигнального громкоговорящего устройства (СГУ).
• Индикатор, показывающий объем воды в омывателе для стекол.
• Индикатор режима колодки переднего тормоза.
• Индикатор количества масла.
• Корпус генератора и стартера.
• Устройство включения фар заднего хода.
• Индикатор контрольной лампочки смазки давления.
• Корпус моторедуктора лобового стеклоочистителя.
• Корпус лампочки под капотом.
• Индикатор температуры охладительной жидкости мотора.
• Аккумулятор.
• Корпус реле противотуманных фар авто.
• Индикатор уровня охладительной жидкости.
• Проводка датчика тормозной жидкости,

Предохранители

Вспомогательная схема с предохранителями ВАЗ 2114

Фактически всегда проводки ВАЗ 2114 замыкаются на плавкие предохранители. Такие предохранители не защищают лишь схему генератора и устройства подзарядки, механизм включения силового агрегата машины, а также обмотку реле отключения подсветки.

Перед осуществлением замены вышедшего из строя предохранителя электрической цепи, нужно в точности выяснить основания перегрузки проводки, а также ее устранение. Поиск причины будет значительно легче, если предварительно ознакомиться со следующими материалами. Ниже представлен список предохранителей и их цели.

Данные (название предохранителя и защищенная им электрическая цепь) демонстрируют полный список всевозможных предохранителей проводки. Для каждого авто их количество может отличаться.

Помимо всех вышеперечисленных предохранителей, которые находятся в монтажном блоке, существует 3 предохранителя. Эти предохранители расположены под журнальной полочкой. Здесь же расположен контроллер и схема реле, при помощи которого выполняется управление силовым агрегатом ВАЗ 2114.
