Схема электропроводки ваз 2106. Схема электропроводки ВАЗ 2106: подробное руководство по ремонту и обслуживанию

Как устроена электрическая система ВАЗ 2106. Где находятся основные элементы электрооборудования. Как читать и использовать схему электропроводки при ремонте. Какие типичные неисправности возникают в электрике «шестерки».

Особенности электрооборудования ВАЗ 2106

ВАЗ 2106, известный как «шестерка», оснащен довольно простой, но надежной системой электрооборудования. Основные элементы включают:

  • Аккумуляторную батарею
  • Генератор
  • Стартер
  • Систему зажигания
  • Приборы освещения и сигнализации
  • Контрольно-измерительные приборы

Электрическая схема ВАЗ 2106 позволяет легко разобраться в расположении и подключении всех элементов. Это значительно упрощает диагностику и ремонт при возникновении неисправностей.

Расположение основных элементов электрооборудования

Знание расположения ключевых узлов электросистемы поможет быстрее находить и устранять неполадки. Где находятся основные элементы электрооборудования ВАЗ 2106?


  • Аккумулятор — в моторном отсеке справа
  • Генератор — на правой стороне двигателя
  • Стартер — на левой стороне двигателя сзади
  • Блок предохранителей — под панелью приборов слева
  • Реле — на щитке передка в моторном отсеке
  • Распределитель зажигания — на двигателе спереди справа

Как читать схему электропроводки ВАЗ 2106

Схема электрооборудования ВАЗ 2106 может показаться сложной на первый взгляд. Но разобраться в ней не так уж трудно, если знать основные принципы:

  1. Цвета проводов на схеме соответствуют реальным цветам изоляции
  2. Толщина линий отражает сечение проводов
  3. Элементы обозначены стандартными условными знаками
  4. Цифрами указаны номера контактов разъемов

Внимательно изучив обозначения и цветовую маркировку, вы сможете легко проследить цепи подключения любого элемента электрооборудования.

Типичные неисправности в электрике ВАЗ 2106

Несмотря на надежность, электропроводка ВАЗ 2106 может выходить из строя. С какими проблемами чаще всего сталкиваются владельцы «шестерок»?

  • Окисление контактов и клемм аккумулятора
  • Перегорание предохранителей
  • Выход из строя генератора
  • Неисправности стартера
  • Отказ элементов системы зажигания
  • Перегорание ламп освещения

Многие из этих проблем можно диагностировать и устранить самостоятельно, используя схему электропроводки и простые инструменты.


Предохранители и реле ВАЗ 2106

Система защиты электрооборудования ВАЗ 2106 включает предохранители и реле. Как они расположены и какие цепи защищают?

Блок предохранителей

Находится под панелью приборов слева. Содержит 8 предохранителей:

  • 1 — Дальний свет (16А)
  • 2 — Ближний свет (16А)
  • 3 — Габаритные огни, подсветка (8А)
  • 4 — Стоп-сигналы, прикуриватель (16А)
  • 5 — Аварийная сигнализация (8А)
  • 6 — Отопитель, обогрев заднего стекла (16А)
  • 7 — Звуковой сигнал, сигнал торможения (8А)
  • 8 — Указатели поворота (8А)

Реле

Основные реле расположены на щитке передка в моторном отсеке:

  • Реле включения стартера
  • Реле указателей поворота
  • Реле ближнего света фар
  • Реле дальнего света фар
  • Реле звукового сигнала

Аккумулятор и генератор ВАЗ 2106

Система электропитания — ключевой элемент электрооборудования. Какие особенности имеют аккумулятор и генератор ВАЗ 2106?

Аккумуляторная батарея

  • Емкость: 55 А·ч
  • Напряжение: 12 В
  • Ток холодной прокрутки: 255 А

Важно регулярно проверять уровень электролита и степень заряда аккумулятора.

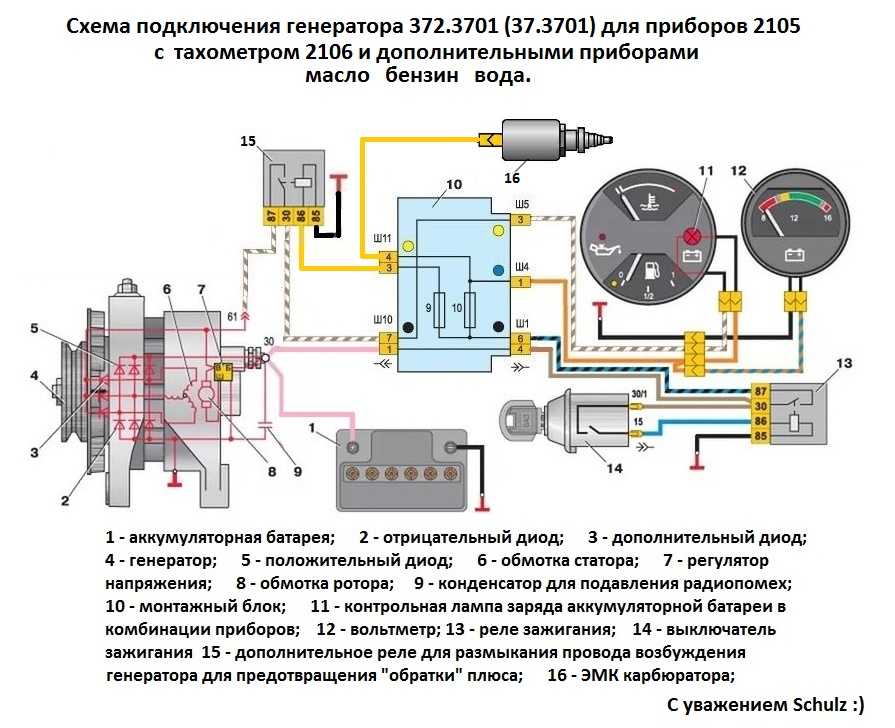

Генератор

  • Тип: Г221
  • Максимальный ток: 42 А
  • Номинальное напряжение: 14 В

При выходе генератора из строя автомобиль может проехать некоторое расстояние на заряде аккумулятора, но это крайне нежелательно.

Система зажигания ВАЗ 2106

От исправности системы зажигания зависит запуск и работа двигателя. Что входит в систему зажигания ВАЗ 2106?

  • Катушка зажигания
  • Распределитель зажигания
  • Свечи зажигания
  • Высоковольтные провода

Неисправности в системе зажигания могут проявляться перебоями в работе двигателя, затрудненным пуском, повышенным расходом топлива. Регулярная проверка и замена элементов системы зажигания поможет избежать этих проблем.

Освещение и сигнализация

Система освещения и сигнализации обеспечивает безопасность движения. Какие элементы она включает на ВАЗ 2106?

  • Фары головного света
  • Передние и задние габаритные огни
  • Указатели поворота
  • Стоп-сигналы
  • Фонарь заднего хода
  • Подсветка номерного знака
  • Плафон освещения салона

Все эти элементы подключены через соответствующие предохранители и реле. При выходе из строя любого из них следует в первую очередь проверить целостность предохранителя.



LADA 2106, I поколение (1976 — 2005)

Первый экземпляр ВАЗ 2106 собрали на тольяттинском заводе в декабре 1975 года. Уже через два месяца 21 февраля 1976 года на ВАЗе наладили серийное производство «шестерок».

За тридцать лет сборки ВАЗ 2106 не претерпел кардинальных модификаций. Зато практически ежегодно в модель вносили незначительные экстерьерные и технологические изменения.

Базовая версия ВАЗ 2106 оснащалась двигателем серии ВАЗ-2106 мощностью 80 л.с. рабочим объемом 1,6 литров. Скорость разгона до 100 км/час за 16 секунд, максимальная скорость 150 км/час. В отличие от «тройки», ВАЗ 2106 1976 года выпуска получил пластмассовую окантовку сдвоенных передних фар, новую облицовку радиаторной решетки, пластиковые клыки бамперов, объединенный блок задней оптики с подсветкой номерного знака, модернизированную схему электропроводки. ВАЗ 2106 отличался от первых моделей классического семейства более дорогой отделкой салона, приборной панелью с тахометром, рельефным оформлением кресел, со штатными подголовниками. В ВАЗ 2106 1977 года сборки реализовали серию изменений в электрической системе, в частности применили новую схему соединения проводки и измененные клеммы.

С 1979 года ВАЗ 2106 стал доступен в модификации ВАЗ 21061, оснащенный двигателем, аналогичным устанавливаемому на ВАЗ 2103, рабочим объемом 1,5 литра, мощностью 77 л.с. В том же году с конвейера начали сходить версии ВАЗ 21063 с 1,3-литровым мотором мощностью 69 л.с от ВАЗ 21011. Модификация ВАЗ 21063 собиралась до апреля 1994 года.

Начиная с 1980 года, «шестерки» растеряли почти весь хром с окантовки колесных арок и кузовных элементов. ВАЗ 2106 1980 модельного года, в отличие от более ранних версий, начали оборудовать карбюраторами фирмы «Озон» (серии 2107).

С 1982 года часть «шестерок» начали оснащать обновленным силовым агрегатом. На ВАЗ 2106 1985 года выпуска и более поздние модификации ставили модернизированные в соответствии с новым ГОСТом двигатели серии ВАЗ-2106 мощностью 75 л.с.

Начиная с ВАЗ 2106 1985 года выпуска, «шестерки» стали оснащать пятиступенчатой коробкой передач.

В 1986 году все серийные экземпляры «шестерок» получили новые задние тормоза, заимствованные у ВАЗ 2105. ВАЗ 2106 1987 года выпуска вдобавок к «пятерочным» тормозам стали оснащать унифицированной коробкой передач и новыми электрическими реле.

Модернизация ВАЗ 2106 1988 года заключалась в перенастройке системы выпуска, в которой поставили одноразовую прокладку. С задних крыльев седана убрали катафоты, которые перенесли на торцы передних дверей, заменив ими устанавливаемые ранее красные лампочки. Молдинги порогов, окантовка наружного зеркала, сточного желобка и дворников стали черного цвета. Между кузовом и бамперами «шестерок» исчезли грязезащитные накладки-козырьки. Примерно в то же время на «шестерки» перестали устанавливать колесные колпаки. В оформлении салона больше не встречались хромированные и стилизованные «под дерево» элементы. Из полудюжины вариантов цветового решения отделки салона остался единственный.

Начиная с версий ВАЗ 2106 1990 года выпуска, покупатели получили возможность выбирать между базовой «голой» сборкой и комплектацией типа «Люкс». Богатая «шестерочная» сборка индексировалась ВАЗ 21065, оснащалась базовым двигателем серии ВАЗ-2106 с системой зажигания бесконтактного типа и карбюратором «Солекс», мощным генератором и пятиступенчатой коробкой передач. В отличие от базовой сборки, люксовая версия имела более дорогую ткань салонной обивки, другие подголовники, галогеновые фары, алюминизированные бампера, как на «пятерке»,электрообогрев заднего стекла. ВАЗ 21065 выпускался с 1990 по 2001 годы.

Модификация ВАЗ 21064 собиралась на экспорт. В отличие от люксовой версии ВАЗ 21065, экспортный вариант имел встроенные в бампер сигналы поворотов и измененную электросхему.

В конце 1993 года «шестерка» получила очередную порцию технологических изменений, призванных обеспечить максимальную экономию и удешевление. ВАЗ 2106 1994 года производства появился в продаже без реле, обеспечивающего мигание контрольной лампочки при активированном стояночном тормозе.

31 июля 1998 года часть серийных «шестерок» стали производить на конвейере предприятия «РосЛада» в Сызрани. Через год «РосЛада» поставила на рынок около 25 тысяч ВАЗ 2106 1999 года, собранных из тольяттинских машинокомплектов. ВАЗ 2106 2000 года выпуска собирался уже в полнопроектном режиме числом 40 тысяч экземпляров в год. В 2001 году лицензию на сборку ВАЗ 2106 измашинокомплектов приобрело украинское предприятие «Анто-Рус» в Херсоне.

ВАЗ 2106 2002 года выпуска и все последующие экземпляры «шестерки» до января 2006 года производили силами завода ИжАвто. Ижевская «шестерка» последних лет выпуска индексировалась как ВАЗ 21060 (210600). На ВАЗ 2106 2005 года устанавливали впрысковый двигатель ВАЗ-21067, который в отличие от базового силового агрегата имел каталитический нейтрализатор. ВАЗ 2106 ижевского производства оборудовался передними сиденьями, аналогичными устанавливаемым на Иж-2126. Последний ижевский ВАЗ 2106 сошел с конвейера 28 декабря 2005 года.

Электрическая Схема 2106 — tokzamer.ru

При возникновении этой причины контакты трамблёра подлежат замене. Комплект резисторов электродвигателя печки ВАЗ 38 ; Проводка к лампе света в вещевом ящике 39 ; Список выключателей наружного света 40 , прогрева задней поверхности стекла 41 , а также системы зажигания 42 ; Комплект переключателей с ближнего на дальний свет 43 , стеклоочистителя 46 и стрелки-указателя поворота машины 44 ; Специальные типы выключателей сигнала машины 45 , универсального смывателя для лобового стекла 47 и регуляторы света на приборной доске и сигнала при аварийной ситуации.

Модификации

См. также: Подключение двухклавишного выключателя эра

Схема ВАЗ 2106

Номинал 8А.

Номинал 8А. Схема электрооборудования и электропроводки должна помочь вам быстро найти и устранить неисправности в освещении фар, индикаторов приборной доски и других систем вашего ВАЗ

Фары; 2. Датчик включения электродвигателя вентилятора;

В этом случае детали подлежат замене. Выключатели плафонов, расположенные в стойках задних дверей; Переключатель очистителя и омывателя ветрового стекла; 43 Переключатель света фар, указателя поворота и звукового сигнала; 44 Выключатель зажигания, Блок предохранителей;

Блок расположен под панелью приборов с левой стороны рулевой колонки. Датчик уровня торомозной жидкости;

Особенности электрической проводки моделей «классики»


Выключатель фонаря сигнализации открытой передней двери; Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ. В случае, если вы решили заменить или отремонтировать на ВАЗ осветительные приборы, систему зажигания и другое электрооборудование, с помощью данной схемы вы найдете нужную клемму и источник тока. Выключатель контрольной лампы стояночного тормоза;

При замене отдельного провода новый следует использовать того же цвета и размера. Свечи зажигания; Реле, выключатели, аккумуляторная батарея, свечи и даже обмотка реле в системе включения освещения и вентилятора в системе охлаждения не защищается предохранителями. Датчик указателя давления масла; Лампа освещения багажника;

Особенности схемы автомобилей ВАЗ-2106

Предохранитель электродвигателя вентилятора;

Чтобы в части электропроводки не возникали лишние проблемы, следует раз в полгода делать осмотр предохранительных устройств. Датчик указателя уровня и резерва топлива; Номинал подбирается в зависимости от потребителя.

Фары; 2. Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ.

Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. Лампа освещения вещевого ящика; Переключатель стеклоочистителя и омывателя ветрового стекла; Однако если снять ее по силам, то вот поставить обратно почти наверняка не получится.

Комментарии и отзывы

Цепи питания этих узлов электрооборудования, работа которых может потребоваться при любых обстоятельствах, всегда подключены к аккумуляторной батарее независимо от положения ключа в выключателе зажигания. Реле включения звуковых сигналов;

От своего предшественника ВАЗ он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. Как защищены основные элементов проводки машины ВАЗ? Процедуру замены проводки не следует производить без электрической схемы подключения приборов, чтобы исключить путаницы во время монтажных работ. На автомобили люксовых модификаций устанавливали систему обогрева заднего стекла.

Схема электрического оборудования автомобиля ВАЗ 2106

Номинал подбирается в зависимости от потребителя. Генератор;
