Схема электрощита частного дома: особенности проектирования и подключения

Как правильно спроектировать схему электрощита для частного дома. Какие элементы должны входить в состав электрощита. Как подобрать автоматы и УЗО для защиты электропроводки. Какие требования предъявляются к монтажу электрощита в частном доме.

Содержание

Особенности проектирования схемы электрощита для частного дома

При проектировании схемы электрощита для частного дома необходимо учитывать несколько важных факторов:

  • Мощность вводного кабеля и выделенная электросетевой компанией мощность
  • Планируемые электрические нагрузки в доме
  • Количество и мощность отдельных потребителей электроэнергии
  • Требования электробезопасности
  • Удобство эксплуатации и обслуживания электрощита

Грамотно спроектированная схема электрощита позволит обеспечить надежное и безопасное электроснабжение всех потребителей в доме. Какие же основные элементы должны входить в состав современного электрощита частного дома?

Основные элементы электрощита частного дома

В состав типового электрощита для частного дома обычно входят следующие основные элементы:


  • Вводной автомат
  • Счетчик электроэнергии
  • Устройство защитного отключения (УЗО)
  • Автоматические выключатели для групп потребителей
  • Дифференциальные автоматы
  • Шины N и PE
  • Распределительные шины

Рассмотрим подробнее назначение и особенности выбора каждого из этих элементов.

Выбор вводного автомата для электрощита

Вводной автомат является первым защитным устройством в электрощите. Он защищает всю электропроводку дома от перегрузок и коротких замыканий. Как правильно выбрать вводной автомат?

  • Номинальный ток автомата должен соответствовать выделенной мощности
  • Отключающая способность должна быть не менее 6 кА
  • Рекомендуется выбирать автомат с характеристикой срабатывания «С»
  • Для трехфазного ввода используется трехполюсный автомат

При выделенной мощности 15 кВт оптимальным выбором будет трехполюсный автомат на 25А с характеристикой «С».

Выбор и установка счетчика электроэнергии

Счетчик электроэнергии устанавливается после вводного автомата для учета потребляемой электроэнергии. При выборе счетчика необходимо учитывать:


  • Тип счетчика (однофазный или трехфазный)
  • Класс точности (рекомендуется не ниже 1.0)
  • Наличие возможности дистанционного снятия показаний
  • Межповерочный интервал

Счетчик должен быть опломбирован представителем энергосбытовой компании. Перед счетчиком обязательно устанавливается коммутационно-защитное устройство.

Применение УЗО в электрощите частного дома

Устройство защитного отключения (УЗО) является важным элементом электробезопасности. Оно защищает от поражения электрическим током при прикосновении к токоведущим частям. Как правильно выбрать и установить УЗО?

  • Номинальный ток УЗО выбирается на ступень выше вводного автомата
  • Ток утечки рекомендуется 300 мА для вводного УЗО
  • УЗО устанавливается после счетчика
  • Рекомендуется применять селективное УЗО

Для надежной защиты рекомендуется устанавливать групповые УЗО с током утечки 30 мА для розеточных групп и влажных помещений.

Выбор автоматических выключателей для групп потребителей

Автоматические выключатели защищают отдельные группы потребителей от перегрузок и коротких замыканий. Как правильно выбрать номинал автомата?


  • Для освещения обычно используются автоматы на 10-16А
  • Для розеточных групп — 16-25А
  • Для мощных потребителей (электроплита, бойлер) — 25-32А
  • Характеристика срабатывания выбирается «С» или «B»

Важно правильно рассчитать нагрузку на каждую группу и выбрать соответствующее сечение проводов. Это обеспечит селективность срабатывания защиты.

Применение дифференциальных автоматов

Дифференциальные автоматы (дифавтоматы) совмещают функции автоматического выключателя и УЗО. Их применение позволяет сэкономить место в электрощите. В каких случаях рекомендуется устанавливать дифавтоматы?

  • Для защиты розеточных групп
  • В цепях, питающих влажные помещения
  • Для защиты детских комнат
  • В группах, питающих уличное освещение и розетки

Номинальный ток и ток утечки дифавтомата выбираются аналогично обычным автоматам и УЗО.

Шины N и PE в электрощите

Шины N (ноль) и PE (заземление) являются важными элементами электрощита. Они обеспечивают правильное подключение нулевых и заземляющих проводников. Какие требования предъявляются к шинам?


  • Шины должны иметь достаточное количество зажимов для подключения всех проводников
  • Сечение шин выбирается в зависимости от вводного кабеля
  • Шины N и PE должны быть изолированы друг от друга
  • На шине PE устанавливается главная заземляющая шина

Правильный монтаж шин N и PE обеспечивает надежное заземление всех потребителей и корпусов оборудования.

Особенности монтажа электрощита в частном доме

При монтаже электрощита в частном доме необходимо соблюдать следующие основные требования:

  • Щит должен располагаться в доступном сухом месте
  • Высота установки — 1,4-1,7 м от пола
  • Дверца щита должна полностью открываться
  • Вводной кабель заводится снизу через гофрированную трубу
  • Все соединения выполняются в клеммниках и на шинах
  • Провода внутри щита прокладываются в кабель-каналах
  • На дверце размещается схема электрощита

Качественный монтаж электрощита обеспечит удобство его дальнейшей эксплуатации и обслуживания.

Заключение

Грамотное проектирование и монтаж электрощита — важный этап в обеспечении надежного и безопасного электроснабжения частного дома. Правильный выбор комплектующих, расчет нагрузок и соблюдение требований нормативных документов позволят создать современную систему электроснабжения дома на долгие годы. При возникновении сложностей рекомендуется обратиться к квалифицированным специалистам.



Cхема щита учета электроэнергии 380в для частного дома 15 квт

При подключении частного дома к электросети, вам обязательно потребуется получить у электросбытовой компании (Мосэнерго, Ленэнерго, Свердловэнерго и др., в зависимости региона) ТУ – Технические условия на подключение. Именно этот документ содержит основные характеристики электросети доступные вам, в том числе и требования к щиту учета электроэнергии.

В этой статье мы подробно осмотрим схему типового щита учета

, а также его модификаций, которые предписывают собирать требования ТУ.

Cтандартные в таких случаях параметры сети для подключения частного дома это:

3 фазы

Напряжение: 380В

Выделенная мощность: 15 кВт

Вводной кабель: СИП 4х жильный (3 фазных проводника и PEN)

Отмечу, что одна из основных задач ТУ, не только обеспечить безопасность электроустановки, но и предотвратить возможность хищения электричества потребителями.

Именно поэтому, все устройства защиты или коммутации в электрощите, расположенные до электрического счетчика, должны быть защищены от возможности нелегального подключения. Обычно они скрыты в отдельных боксах, которые при подключении пломбируют.

Кроме того, технические условия предписывают размещать щит учета в доступном для проверки месте — на границе участка, на опоре освещения или заборе.

Чаще всего такие внещние щиты используются исключительно для учета, без дополнительных возможностей, несет лишь базовые функции. Основной распределительный щит (РЩ), при этом, ставится внутри в дома, где все потребители разделяются на группы, распределяется нагрузка, устанавливается соответствующая защитная автоматика и т.д.

Все представленные ниже схемы будут рассчитаны под две самые популярные в частных домах системы заземления TT и TN-C-S. Под каждым вариантом подключения – будут ссылки на пошаговую инструкцию по сборке, с подробными комментариями.

Если же вы не определились, какую из систем заземления выбрать – вам поможет следующая информация:

TN-C-S – рекомендуемая правилами система заземления. Имеет ряд недостатков, применять её стоит если вы уверены в состоянии подходящих к дому электросетей, если они достаточно новые и регулярно обслуживаются.

TT – относительно более безопасная система. К главным недостаткам можно отнести лишь большие затраты как на монтаж защитного оборудования и устройство контура заземления, так и на регулярное обслуживание. Которые, для безопасной работы, должны всегда поддерживаться вами в работоспособном состоянии.

Подробнее о разнице в устройстве систем заземления вы узнаете в одной из следующих статей. Подписывайтесь на нашу группу Вконтакте, следите за выходом новых материалов.



Простая схема подключения электрощита частного дома 15 кВт



 Самый простой-бюджетный вариант сборки щита учета представлен ниже. Здесь используется лишь самые необходимые элементы:

1. Щит навесной металлический, степень защиты ip54 или выше.

2. Бокс пластиковый 3 модуля, с проушинами для пломбы

3. Трехполюсный Защитный автоматический выключатель, характеристика С25 (для выделенной мощности в 15кВт нужен именно этот номинал)

4. Прибор учета электрической энергии (счетчик) 3-фазный 380В

5. Блок распределительный коммутационный, возможностью подключения проводов сечением до 16мм.кв.



Схема простого электрощита учета для частного дома 15кВт, Система заземления TN-C-S:





Простой щит учета, система заземления TT





Этот вариант чаще используется как временный, например, для подключения бытовки на время строительства, так как имеет мало средств защиты.

Для своего дома, в котором вы планируете постоянно жить, даже для дачного, я советую применять следующую сборку:



Оптимальная схема щита учета электроэнергии 380В частного дома 15 кВт


От предыдущей, она отличается наличием селективного Устройства Защитного Отключения (номер 6), оно работает сразу на все потребители дома, еще его называют противопожарное. Установка УЗО на вводе в дом рекомендуется Правилами Устройства Электроустановок – ПУЭ.



Рекомендованнная схема щита учета для частного дома 380В с использованием селективного УЗО, заземление TN-C-S





Подробная пошаговая инструкция по выбору оборудования и сборке доступна по этой ссылке…



Схема щита учета для частного дома с селективным УЗО, Для системы заземления TT







Подробная пошаговая инструкция с пояснениями сборки, доступна по ссылке…

Это наиболее сбалансированная схема, которую можно реализовать для выносного электрического щита учета дома, простая и надежная. Она подходит для всех, именно её я и рекомендую собирать.

Усовершенствовать же её, в целях усиления защиты электросети и электроприборов дома, можно добавив устройство защиты от импульсных перенапряжений(УЗИП).



Вариант электрического щита частного дома с УЗИП


Установка УЗИП именно в электрощите учёта, правильное решение, особенно с точки зрения безопасности.

Подключаются устройства защиты от импульсных перенапряжений параллельно электрической цепи (номер 7), следующим образом:



Схема щита учета с УЗИП, система заземление TN-C-S





Пошаговая инструкция по расключению доступна по ССЫЛКЕ



Щит учета электрической энергии с УЗИП, заземление ТТ



Монтировать УЗИП или нет, решать вам. Зависит это от многих факторов, которые необходимо учитывать. Если же решитесь, эти схемы вам помогут.

Нередко, в накладном уличном электрощите, кроме указанного выше оборудования, требуется установить еще какие-то модульные устройства, например, коммутационные. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

К нему можно подключить электроинструмент, прожектор или любой другой электроприбор, которым нужно воспользоваться на улице. Других способов подключиться к электросети зачастую нет.

Электрический щит учета электроэнергии 380В частного дома с розеткой 220В



В данном схеме электрического щитка дополнительно стоит модульная розетка 220В (номер 7) с индивидуальным устройством защиты – дифавтоматом (номер 8), совмещающим в себе Автоматический выключатель и Устройство защитного отключения. Номинал УЗО должен быть выше, чем у защитного автомата, например 40А, ток утечки 100 или 300 мА.

Электрический щит учета 380В, с модульной розеткой, заземление TN-C-S





Электрический щит учета 380В, с модульной розеткой и дифавтоматом, заземление TТ



Следуя этому примеру, где розетка защищена автоматическим выключателем дифференциального тока, вы сможете установить любое другое модульное оборудование, контакторы, трансформаторы и т.д. в щит учета электроэнергии, если будет такая необходимость.

Еще раз отмечу, что под каждой схемой есть ссылки, перейдя по которым вы сможете прочитать подробности, узнать использованное оборудование, задать вопросы.

Если вы знаете еще какие-то полезные варианты сборки щита учета частного дома 380В, пишите в комментариях, это может быть интересно и полезно многим.

В остальном же, здесь представлены основные варианты, которые применяются при подключении к электросети частных домов и садовых домиков. А самое главное, такие электрощиты успешно принимаются контролирующими органами и вводятся в эксплуатацию.

Схема Подключения Щитка Частного Дома

Ориентируясь на предоставленные схемы подключения квартирного щитка, спроектируйте свой вариант и переходите к электромонтажным работам!

Для определения необходимого числа надо сложить размеры всех элементов схемы в модулях, с учётом запаса на расстояние между деталями.

Организация точки ввода

Рассчитать нагрузки на каждую группу по мощности каждого прибора. Далее, через кросс-модули разделяете нагрузку на диффы. Вариант 5 В данном варианте для защиты групп используются дифавтоматы и обычные автоматические выключатели. Щиток, конечно же, будет большим и с множеством разветвлений, поэтому для примера мы подыскали довольно подходящий вариант.

Но по закону Вы должны разделять этот агрегат на два и один из них будет вводным, а второй распределительным.

Расчёт номинального тока автоматического выключателя производится исходя из такого параметра как нагрузка потребителя или его мощность. Далее мы предоставим читателям сайта Сам Электрик наглядные схемы распределительного щита в частном доме, квартире и коттедже.

Поэтому лучше и щит, и остальную электромонтажную продукцию приобретать в одном месте. УЗИП вовремя отключит сеть, но, как и реле напряжения, устанавливают его не часто.

Электрощиток должен быть на виду.

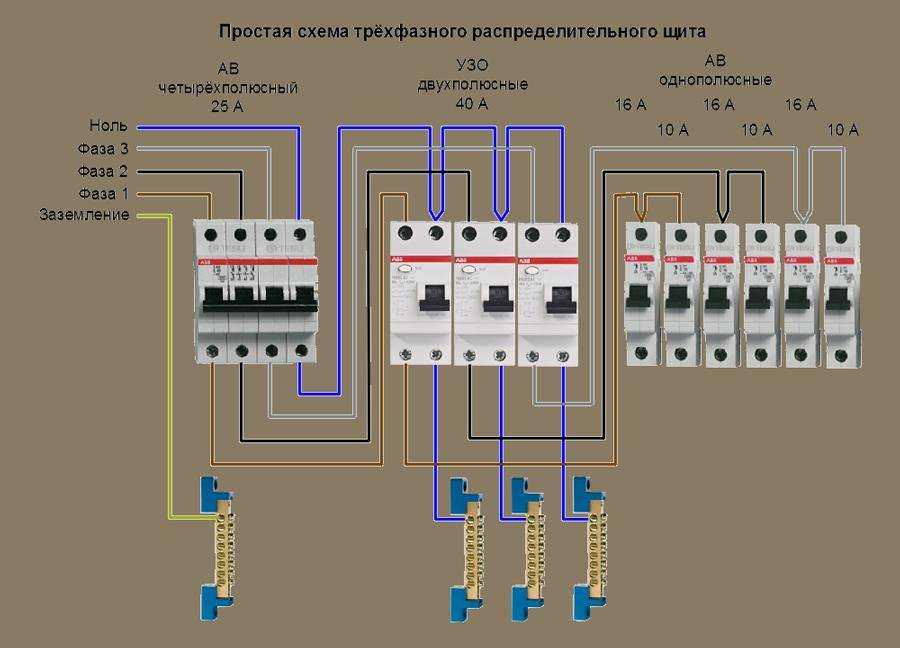

Схема сборки распределительного щитка является достаточно простой. При его срабатывании отключается вся квартира, дом и т.

Частный дом

Далее, через кросс-модули разделяете нагрузку на диффы. Какие бывают схемы и что на них указывается На схеме должно быть указано всё, начиная от вводного автомата, до конечных выключателей на линиях.

Чтобы понять, каким номиналом должны обладать аппараты защиты, обратимся к мнению специалиста.

Количество модулей и наполнение ящиков Корпуса продаются с установленными din-рейками на определённое число модулей, оно указано в наименовании изделия. Использовать такое изделие проще, но его стоимость достаточно высока. В щитке используются как нулевые шины-клеммники, так и заземляющие.

Для двух-трёхкомнатных квартир такая схема расширяется на нужное количество линейных автоматов. В них рассмотрены практически все защитные устройства, показано как их нужно подключать и есть описания использования того или иного варианта. Вариант 3 Как я выше писал, что все группы розеток должны иметь защиту от утечек тока, то есть должны защищаться с помощью УЗО.

Вариант 2 Данный вариант щита является аналогичным предыдущей схемы. Для примера. Для примера возьмём тоже однокомнатную квартиру с электроплитой на кухне.

И все это одни аппаратом. В данном варианте фаза и ноль подаются на вводные контакты УЗО.

Порядок работы: выдавливаем пластины или снимаем заглушки; обрезаем гофротрубу кабелей у стенок бокса; заводим внутрь корпуса щита подводящий кабель питания так, чтобы он оказался возле крепления автомата ввода, то есть в верхнем левом углу; прикладываем кабель к проушине или другому крепежному элементу, фиксируем стяжкой; маркируем по изоляции или термоусадке. Это освобождает место для дополнительных элементов. Основной момент, который нужно уточнить — работал ли с готовыми щитами ваш мастер раньше или это первый опыт. В частности, очень полезен бывает, особенно на этапе строительства, обычный механизм розетки.

Содержание

Сейчас в магазинах имеется большое количество электрощитов самых различных размеров и рассчитанных на определённое количество элементов.

Поэтому в схеме электрощита отсутствует заземляющая PE-шина.

Это позволяет не освобождать холодильник от запасов на время отпуска или командировки и одновременно обесточивать всё остальное для безопасности. После сборки щита его можно монтировать к стене и подключать провода от потребителей к автоматам. Мы постараемся прояснить для Вас все вопросы и указать на подводные камни.

Сегодня вы узнаете: какие требования предъявляются к конструкции электрических щитков; какими устройствами должны оснащаться электрические щитки, и какие функции выполняет устанавливаемое оборудование; как обеспечить селективность домашней электроустановки; как выбрать защитное устройство по его рабочим характеристикам; в какой последовательности осуществлять подключение защитных устройств УЗО, дифавтоматы, автоматические выключатели АВ. Если рабочих линий больше, чем на схеме, например, есть ещё гараж и мастерская, то добавляем автоматы для них и устанавливаем дополнительные УЗО для защиты от утечек тока из-за пробоев на корпус и повреждения проводки.

См. также: Гост прокладка кабелей в земле

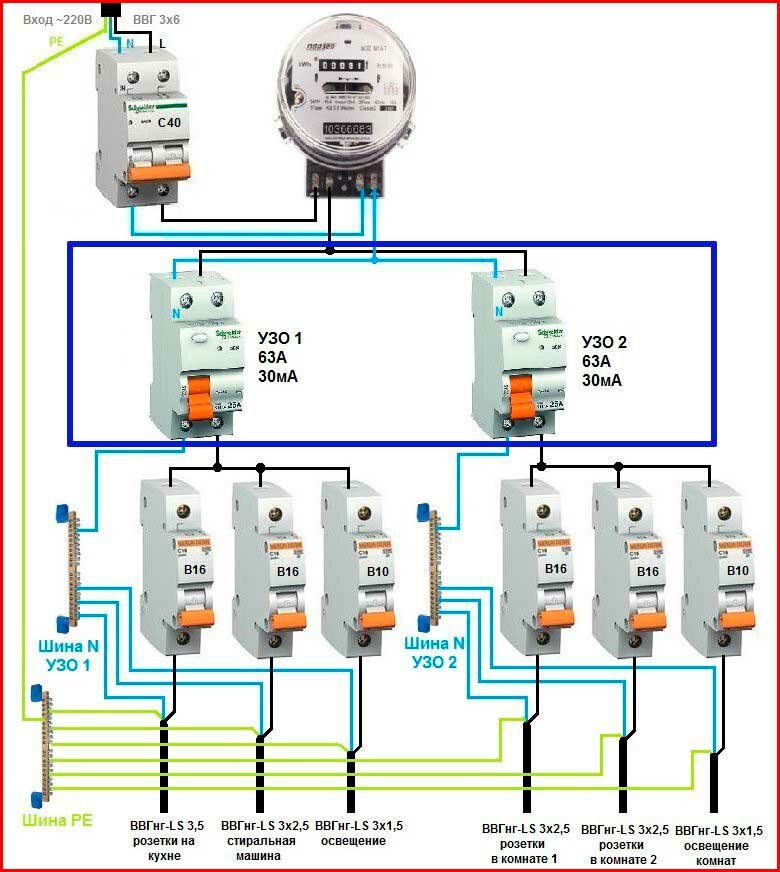

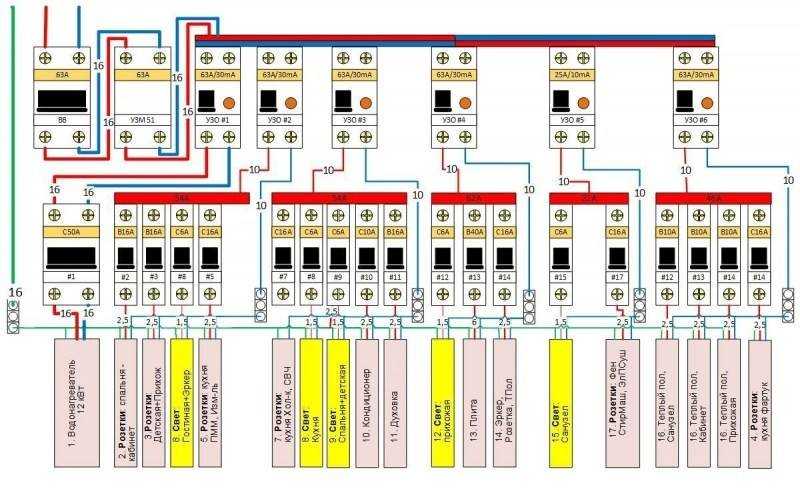

Пример составления схемы электропроводки в частном доме

Чтобы вам были понятны обозначения и состав монтажной схемы. После вводного автомата необходимо установить УЗО. На панель — трёхфазную, на шкаф чаще всего однофазную, с установкой соответствующих автоматов и УЗО. Пример схемы подключения вводного электрощита в частном доме на в: В частных домах для электропроводки часто устанавливают распределительные щиты на В.

Если в последствии окажется, что та или иная линия перегружает какую-либо из фаз, вам достаточно на одном из кросс модулей просто поменять их местами, перекинув провода с одной шинки на другую. Закончив установку остается лишь дождаться представителей электросетевой компании, которые проверят вашу схему и организуют подключение.

Простая схема подключения электрощита частного дома 15 кВт

В них находятся коммутационные защитные устройства, которые выполняют все перечисленные выше функции. При выборе места монтажа щитка в частном доме или коттедже, нужно учитывать где и как заведён или будет заводиться кабель от ВЛ или подземной питающей линии. При явном КЗ срабатывает уже не тепловой, а электромагнитный расцепитель. Нужные отверстия выдавливаются по перфорированным линиям.

Руководство по монтажным схемам | Семейный мастер на все руки

У вас есть проект по электрике своими руками, но вам непонятны электрические схемы? Выполняйте их шаг за шагом, и вскоре вы будете выполнять электромонтажные работы как профессионал.

Сегодня я смеюсь над этим. Но когда я был учеником второго года и мой мастер вручил мне электрическую схему, я ненадолго запаниковал. Я увидел кучу ящиков и множество, казалось бы, хаотично нарисованных линий. Это было похоже на мешанину из спагетти с квадратными фрикадельками.

«Конечно, я уже видел их раньше», — сказал я нетерпеливо. К счастью, я знаю свои пределы, поэтому моими следующими словами были: «Но вы можете пройти это со мной?»

Три года спустя я подключаю систему управления освещением (сеть ламп, переключателей, датчиков и реле) для кабинета компьютерной томографии (КТ) в крупной больнице. Как я прошел путь от неуверенного ученика до гения электрических схем?

Для меня это было время и терпение, часто со стороны моих инструкторов. Но держу пари, у вас нет трех лет, чтобы понять это — у вас прямо сейчас есть проект. Так как же читать электрическую схему? И вообще, какие они?

Давайте пройдемся по ним вместе.

На этой странице

Что такое электрическая схема?

Схема соединений представляет собой упрощенное представление проводников (проводов) и компонентов (устройств, источников света, двигателей, переключателей, датчиков и т. д.), составляющих электрическую цепь или электрическую систему. Некоторые электрические схемы показывают точные соединения, которые должны быть выполнены для работы системы, в то время как другие предлагают графическое представление того, как электричество течет по цепи.

Схемы подключения могут быть простыми (одна розетка) или сложными (управление освещением в помещении КТ). Схема подключения розетки содержит изображения или линейные чертежи розетки и проводов источника питания. Он показывает установщику, где именно на розетке нужно прикрепить горячий, нейтральный и заземляющий провода.

Более сложные системы, такие как комната КТ, имеют схему, показывающую общую компоновку системы, а также более подробные схемы отдельных компонентов и того, как они связаны друг с другом.

Электрические схемы часто легче интерпретировать, чем письменные инструкции, особенно для людей, незнакомых с электрическими системами и концепциями. Если вы можете взять палец и проследить линию от одного места к другому, вы можете следовать электрической схеме.

Для чего используется электрическая схема?

Схема соединений представляет собой сложную информацию, представленную в удобном визуальном графическом виде. Схемы подключения отлично подходят для установки электрических устройств и устранения неполадок, когда система не работает.

Допустим, вы хотите установить датчик присутствия, чтобы выключать свет и кондиционер, когда вас нет дома. Когда вы вытаскиваете его из коробки, из него может торчать шесть или более проводов. Какой провод куда идет? Все ли они подключаются? На схеме подключения все расписано.

Схемы подключения предназначены не только для внешних компонентов, таких как подключение датчика присутствия к оборудованию питания, освещения, отопления, вентиляции и кондиционирования воздуха (HVAC). Схемы подключения также применимы к внутренней проводке, такой как печатная плата внутри компьютера или стиральной машины.

Схемы электропроводки также могут отображать, как электричество течет в цепи. На этих диаграммах показаны источник питания и напряжение, а также нагрузки (освещение и оборудование) и любые компоненты, влияющие на поток электроэнергии, такие как выключатели. Этот тип, называемый схемой, чаще всего используется инженерами и другими специалистами-электриками.

Как читать электрические схемы

Сначала найдите ориентир. Это может быть источник питания, свет или датчик, который вы устанавливаете. Посмотрите на картинку и найдите провода, отходящие от устройства. Следуйте по линиям, чтобы увидеть, где они заканчиваются. Они могут не все пойти в одно и то же место. Датчик присутствия будет иметь некоторые провода, которые идут к трансформатору, а другие — к оборудованию HVAC и освещению.

Если вы видите точку на пересечении двух или более линий, соедините эти провода вместе. Но если линия «перепрыгивает» через другую в форме полумесяца или пересекает другую без точки, не сращивайте их.

На схеме подключения показано, куда подключать каждый провод на устройстве. На схеме розеток может быть написано «Line In», что означает горячий провод от источника питания, «Neutral» и «Ground». Или это может быть «черный», «белый» и «зеленый». Выполняйте соединения точно так, как указано, иначе устройство не будет работать.

На схемах, показывающих электрический ток в цепи, используются стандартные символы для представления электрических компонентов. Земля представляет собой вертикальную линию с тремя последовательно меньшими горизонтальными линиями под ней. Переключатели представляют собой диагональные линии, исходящие из линии, представляющей электрический поток.

Чтобы прочитать эти схемы, начните с источника питания и проследите линию через все компоненты системы.

Типы схем подключения

Существует три основных типа схем подключения:

  • Электропроводка : Изображает электрические устройства в виде рисунков или рисунков, соединенных линиями, изображающими провода. На электрических схемах показаны конкретные электрические соединения.
  • Иллюстрированный : Показывает, как компоненты связаны с другими в той же цепи, но содержит менее подробную информацию об электрических соединениях.
  • Схема : представляет поток электричества через цепь и ее компоненты. Нарисован стандартными символами.

Домовладельцы, выполняющие электромонтажные работы своими руками, скорее всего, обратятся к основным схемам электропроводки и графическим схемам, обычно включенным в инструкции к электрическим устройствам.

Популярные видео

Электропроводка в частном доме

Современная человеческая жизнь совершенно не может быть комфортной без электричества. Когда его нет, кажется, что жизнь остановилась, ведь любой бытовой прибор или электроинструмент требует подключения к электросети. Иногда без электричества не получится даже приготовить еду, не говоря уже о нормальном освещении жилища. Поэтому, если вы задумались о строительстве, то схема электропроводки в частном доме должна стать приоритетным вопросом, которому следует уделить особое внимание. Необходимо все продумать и рассчитать до мелочей, чтобы никакая малейшая ошибка или неточность в прокладке и подключении электросети не привела в будущем к поломке бытовых приборов или, что еще хуже, к пожару и огонь.

Содержание

  • Зачем нужен контур?
  • Paperwork
  • Scheduling input
    • Air inlet
    • Underground input
  • Load calculation
  • Distribution board
  • Internal power supply planning
    • Open wiring
    • Concealed wiring
  • Rules and tips

Какая нужна схема?

Схема электропроводки в частном доме – это чертеж, на котором нанесены все основные блоки питания:

  • Вводная линия, которая проводится ответвлением от основной линии электропередач к самому дому.
  • Место установки распределительного щита.
  • Защитные устройства и электросчетчик.
  • Места установки распределительных коробок, выключателей и розеток в помещениях и помещениях.
  • Маршруты прокладки электропроводки от распределительных коробок до коммутационных аппаратов.
  • Места установки элементов осветительной сети (люстры, бра, светильники).

К тому времени, когда вы будете делать электропроводку в доме, желательно уже четко определиться, где будет располагаться основная бытовая техника – холодильник, кондиционер, стиральная машина, водонагреватель, посудомоечная машина. Это нужно для того, чтобы сразу монтировать розетки рядом с оборудованием, а не растягивать их потом по всему несущему помещению.

Если ваше здание относится к типовому, которое возводила строительная компания (как сейчас строят целые коттеджные поселки), то вам должны предоставить проект здания и схему электропроводки. В случае, когда строительство ведется самостоятельно, для каждого дома разрабатывают свою личную схему. Но в обоих вариантах основные назначения схемы одинаковы:

  1. Если у вас есть готовый схематический чертеж, вы можете составить список материалов, которые потребуются для выполнения электропроводки в доме. Это поможет вам сэкономить деньги. То есть, имея на руках список, можно пройтись по разным торговым точкам, спокойно определиться, выбрать самые качественные и наиболее подходящие по цене электротовары. Вы не купите ничего лишнего и в то же время убережете себя от ситуации, когда монтаж уже сделан, но каких-то материалов не хватает, и вы срочно бежите в первый попавшийся магазин, чтобы купить их по любой цене.
  2. Схема подключения даст возможность определить максимальную нагрузку каждого электроагрегата, что позволит правильно подобрать сечение проводов, рассчитать общую мощность, подобрать необходимые защитные устройства и вводной кабель.
  3. Также схема поможет вам грамотно и рационально спланировать последовательность работ.

Оформление документов

Будьте готовы к тому, что электропроводка в частном доме также потребует ваших нервов, ведь для получения разрешения на выполнение работ вам потребуется:

  1. Обратитесь в организацию, имеющую на балансе ЛЭП, от которой планируется подключение ввода. Они должны выдать технические условия (ТУ) на это подключение.
  2. Следующей будет организация или коммерческая фирма, которая по выданным техническим условиям составит проект.
  3. Опять же, энергоснабжающей организации нужно будет согласовать проект и написать заявку на подключение (на магистральной линии это должны сделать их электрики).
  4. Изготовленная вводная линия должна быть проверена специальной электротехнической лабораторией, после чего выдается протокол о том, что ввод прошел проверку и пригоден к эксплуатации.
  5. Теперь вводной кабель вводится в распределительный щит и подключается к вводу электросчетчика, который должен быть опломбирован представителями энергоснабжения. После того, как счетчик, проводка в доме сделана своими руками, или можно пригласить специалистов, никакие другие организации вам уже не понадобятся.
  6. Последнее, что вам осталось, это заключить договор с энергоснабжающей организацией на поставку электроэнергии с их стороны, и на своевременную оплату потребленных киловатт-часов с вашей.

Ввод расписания

Самое главное отличие электрики в квартиру от в частный дом — реализация ввода. В многоэтажных домах ввод идет в диспетчерскую, а оттуда уже разводка идет в квартиры. А для частного дома необходимо выполнять отводку от проходящей рядом магистрали. От того, насколько грамотно и правильно вы это сделаете, зависит надежность, качество и безопасность электроснабжения. Есть два пути:

  • Монтаж воздухозаборника с кабелем или изолированным проводом.
  • Прокладка подземного кабельного ввода.

Перед прокладкой вводной линии для частного дома очень важно продумать и спланировать ее так, чтобы она была устойчива к сильному ветру, а также не несла опасности поражения человека электрическим током в дождливую, снежную или мокрую погоду погода.

Воздухозаборник

Такой ввод по воздуху заключается в протягивании провода или кабеля от ближайшей опоры магистральной линии электропередачи до жилищной конструкции.

Сразу хочу предупредить, что подача воздуха будет рациональна, если расстояние от опоры до дома меньше 20 м. В случае, когда пролет больше 20 м, потребуется установка еще одной дополнительной опоры , которые могут находиться на территории вашего сайта. Эта мера необходима для того, чтобы уменьшить механическую нагрузку на провод. При очень большом пролете существует вероятность того, что провод может порваться под воздействием сильного ветра или под собственным весом.

Как правильно сделать воздухозаборник?

  1. Необходимо просверлить отверстие в стене здания и вставить в него кусок металлической трубы или специальной пластиковой гофры (диаметр отверстия и трубы будет зависеть от сечения вводного провода).
  2. На стене снаружи дома закрепляется кронштейн с установленным на нем изолятором.
  3. Теперь необходимо натянуть стальной трос между двумя изоляторами (один на кронштейне, второй на траверсе опоры, из которой сделаны ответвления).
  4. Вводной провод или столбовой кабель соединяется с линейными проводами. Затем его прокладывают по кабелю до дома, где протягивают через проделанное в здании отверстие. Через каждые 0,5-0,6 м провод желательно крепить к натянутому стальному тросу пластиковыми или металлическими хомутами.

Всё, вводной кабель зашёл в здание, где будет вводиться в распределительный щит. Как видите, ничего сложного, но здесь следует учитывать некоторые нюансы:

  • Очень важно обеспечить достаточное натяжение стального троса.
  • Провод должен крепиться к кабелю свободно, без натяжения.
  • Расстояние от земли до провода должно быть не менее 3,5 м.
  • Кабель и присоединенный к нему вводной провод по всей длине не должны касаться подсобных строений, деревьев и высоких кустов.
  • Место входа провода непосредственно в дом должно быть загерметизировано. После того, как он затянут в трубу, все оставшееся пространство нужно заполнить пенополиуретаном. Можно использовать и другой вариант – плотно утрамбовать его минеральной ватой из негорючего материала.

Оптимальным вариантом для ввода воздуха в дом является СИП (СИП). Во-первых, его изоляция выполнена из материалов, пригодных для эксплуатации в условиях солнечных лучей и осадков, а также выдерживающих значительные перепады температур. Во-вторых, под изоляционным слоем, помимо алюминиевых жил, находится стальной трос. То есть при монтаже такого провода нет необходимости протягивать отдельный несущий трос.

Если для частного домостроения нужно однофазное напряжение (220 В), то нужен двухжильный провод. В случае, когда необходимо трехфазное напряжение (380 В), необходим четырехжильный провод. Минимальное сечение проводов СИП 16 мм 2 .

Как осуществляется монтаж воздушного ввода электричества можно увидеть в этом видео:

Подземный ввод

Прокладка вводного кабеля в земле имеет ряд преимуществ перед воздушным способом:

  1. Надежность повышена за счет того, что кабель не подвергается резким перепадам температуры, атмосферным осадкам, сильному ветру.
  2. Стиль и архитектурное решение участка имеют законченный вид, то есть не испорчены натянутым тросом с закрепленным проводом или дополнительной опорой. Как правило, именно по этой причине все элитные коттеджи и загородные дома имеют подземную связь.
  3. Если это загородный дом, в котором люди живут только летом, а зимой домостроение пустует, есть вероятность того, что хулиганы или вандалы вырежут и украдут поступление воздуха. Это вряд ли произойдет в подземных установках.
  4. В случае короткого замыкания и возникновения электрической дуги на подземном вводе вероятность нанесения ущерба имуществу и людям практически отсутствует. А при наличии воздухозаборника возникший пожар может распространиться на здания. Так что высокая пожаробезопасность при прокладке кабелей в земле является очень важным преимуществом, особенно для домов из дерева.

Но не все так идеально, почва тоже достаточно агрессивна. Химический состав почвы со временем может вызвать коррозионные процессы, которые приведут оболочку кабеля в негодность. При этом сама почва может провисать и вспучиваться, сдвигаться и промерзать. Грунтовые воды, грызуны и микроорганизмы, а также давление со стороны корней крупных деревьев также окажут свое влияние. Поэтому, если вы решили провести электричество в дом подземным способом, позаботьтесь о защите кабеля, проложите его в пластиковой или металлической трубе.

Ну и главный минус подземного ввода — земляные работы. Во-первых, они должны быть согласованы с кучей всевозможных организаций, у которых может быть что-то проложено на этой земле – водопроводные, газовые или канализационные трубы; теплотрасса; магистральные кабельные линии электропередач; линии телефонной связи. Во-вторых, для прокладки кабеля в земле потребуется копать траншею, а это дополнительные (и приличные) затраты. Самостоятельное выполнение займет много времени и сил. В случае, если вы будете нанимать кого-то для выполнения земляных работ, потратьте деньги в денежном выражении.

Для того, чтобы лучше понять объем работ, рекомендуем посмотреть следующее видео:

Так что перед тем, как сделать электропроводку в доме, сначала взвесьте все за и против, учтите достоинства и недостатки, выберите наиболее подходящий вариант выполнения ввода. А когда с внешним блоком питания покончено, можно смело приступать к установке внутреннего.

Расчет нагрузки

Монтаж электропроводки в частном доме своими руками требует предварительных головных работ, то есть умственной работы, а именно нужно рассчитать, какая нагрузка будет у вашей домашней электросети. Чтобы вам было легче, разделите всех потребителей электроэнергии на группы:

  • Элементы освещения.
  • Кухонная техника (холодильник, вытяжка, хлебопечка, электроплита и духовка, электрочайник и кофеварка, мультиварка и микроволновая печь и др.).
  • Маломощные бытовые приборы и электроприборы (компьютер, телевизор, музыкальный центр и др.).
  • Кондиционеры.
  • Электрическое отопление.
  • Сантехника (водонагреватель, фен и стиральная машина).
  • Электроинструмент, применяемый в подсобных помещениях (перфоратор, электродрель, электрическая газонокосилка, насос и т.п.).

Суммируйте мощности всех устройств. Исправьте полученную цифру, умножив на 0,7 (это общепринятый коэффициент одновременности включения приборов). Обратите внимание, что мощность каждой группы не должна превышать 4,5 кВт. Исходя из рассчитанной нагрузки, определитесь с сечением и маркой проводов. Электропроводка в частном доме делается медными проводами. Для скрытой прокладки выбирают марки ВВГнг, ПУНП, ВВГ, для открытой прокладки – ПУГВП, ПУГНП. Электропроводка, выполненная в частном доме такими проводами, будет иметь достойный срок службы (около 10 лет), минимальные потери и безопасную эксплуатацию.

Распределительный щит

Нормативное место установки щита никак не нормируется. Единственное условие – он должен располагаться на расстоянии не менее 1 м от трубопроводов (имеются в виду любые трубы – газовые, водопроводные, канализационные).

В каком помещении лучше монтировать щит тоже нигде не указано. Многие предпочитают устанавливать его в каких-то подсобных помещениях, где будет удобно выполнять коммутацию, или располагать у входа в дом. В любом случае старайтесь соблюдать простые правила:

  1. Это помещение не должно быть пожароопасным (например, котельная). Не храните газовые баллоны и легковоспламеняющиеся вещества вблизи распределительного щита.
  2. Необходимо, чтобы помещение, в котором находится заслонка, было сухим, то есть нежелательно устанавливать ее рядом с ванной комнатой.
  3. К приборной доске должен быть свободный доступ, не устраивать склад из помещения, где она находится.

Сама панель содержит:

  • счетчик электроэнергии;
  • вводной автомат, отвечает за электроснабжение всего дома;
  • несколько автоматов для подключения отходящих токоприемников в соответствии с их разбивкой на группы;
  • Устройство защитного отключения (УЗО)
  • , которое работает в паре с вводным автоматом.

Щиток можно установить в специально предназначенную для него нишу или просто повесить на поверхность стены.

Если дом огромный в несколько этажей с банями, саунами, гаражами, то одного щита мало. В таких случаях на каждом этаже монтируется одна вводная панель и дополнительные.

Планирование внутреннего электропитания

Провести электропроводку в частном доме можно двумя способами — открытым и скрытым. Кратко рассмотрим каждый из них в отдельности.

Открытая проводка

Открытый способ прокладки проводов еще называют наружным, и чаще всего применяется в деревянных домах.

Провода можно прокладывать:

  • в специальных пластиковых боксах;
  • на фарфоровых изоляторах с помощью специального кабеля (так называемый стиль ретро).

На схеме должно быть указано, по какой трассе вы собираетесь прокладывать кабели, и отмечены места установки крепежных элементов (изоляторов).

Для открытой проводки применяют специальные наружные коммутационные устройства (розетки, выключатели).

Скрытая проводка

Если конструкция бетонная, с большим количеством технологических пустот, применяется скрытый способ прокладки проводов. Это сложнее, так как сначала нужно сделать в стенах специальные канавки, называемые канавками, в которые будет укладываться провод или кабель. А после этого уложенные жилы еще нужно будет закрепить алебастровым или гипсовым раствором.

Вам также понадобятся внутренние выключатели и розетки. Перед их установкой в ​​стенах делаются отверстия, в них с помощью раствора также закрепляются подрозетники, и только потом монтируются коммутационные аппараты.

Скрытая проводка своими руками делается несложно, единственное, что может вызвать трудности, отнять много сил и времени – это изготовление штроб и отверстий.

Правила и советы

Все, что касается электромонтажных работ, регулируется Сводом правил устройства электроустановок (ПУЭ). Тем, кто серьезно занимается монтажом электропроводки, полезно на досуге ознакомиться с этой книгой. Здесь мы приведем самые основные и важные моменты, которые необходимо учитывать перед тем, как делать электропроводку в доме своими руками:

  1. Все распределительные коробки, розетки и выключатели должны быть легкодоступными (не заклеены обоями, не спрятаны под листы гипсокартона, не заставлены громоздкой мебелью, которую невозможно передвинуть).
  2. Заземляющий провод должен быть прикреплен к приборам болтами.
  3. Выключатели монтируются на высоте 60-150 см от уровня пола, провода к ним подводятся сверху вниз.
  4. Все соединения проводов должны выполняться в распределительных коробках. Соединительные узлы должны быть надежно изолированы; запрещается соединять медные жилы с алюминиевыми.
  5. Розетки монтируются на высоте 50-80 см от уровня пола. Расстояние между розетками и газовыми плитами, трубами, радиаторами отопления должно быть не менее 50 см.
  6. Провода электропроводки не должны касаться металлических строительных конструкций здания (особенно для скрытой проводки обязательно учитывать этот момент при прокладке проводов в пазах).
  7. Количество розеток на помещение учитывается из расчета 1 коммутационный аппарат на 6 м 2 район. Исключение составляет кухня, на ней можно смонтировать столько розеток, сколько необходимо для подключения всей бытовой техники.
  8. Горизонтальная прокладка проводов производится не ближе 15 см к потолку и полу. Провода размещают вертикально на расстоянии 10 см от дверных и оконных проемов. Провода электрической сети нельзя подносить к газовым трубам ближе, чем на 40 см.

Надеемся, что весь этот разговор был не напрасным. Монтаж внешнего и внутреннего электроснабжения дома вы обязательно начнете с составления схемы. Подумайте всей семьей, где и какое оборудование вы хотите разместить, изложите все на бумаге, начертите все коммутационные устройства и маршруты проводки.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
