Схема электрошокера своими руками. Электрошокер своими руками: принцип работы, схема и инструкция по сборке

В этой схеме транзистор работает как ключ, периодически замыкая цепь первичной обмотки трансформатора. Во вторичной обмотке возникают импульсы высокого напряжения, которые подаются на электроды.

Пошаговая инструкция по сборке электрошокера

Предупреждение: Сборка электрошокера может быть опасна! Соблюдайте меры предосторожности и не используйте устройство без крайней необходимости.

1. Подготовьте все необходимые компоненты и инструменты
2. Намотайте вторичную обмотку трансформатора тонким проводом (1000-2000 витков)
3. Соберите схему на макетной плате согласно принципиальной схеме
4. Припаяйте компоненты, соблюдая полярность
5. Подключите аккумулятор через выключатель
6. Установите электроды на расстоянии 1-2 см друг от друга
7. Проверьте работу устройства (должна возникать искра между электродами)
8. Поместите схему в изолированный корпус

На что обратить внимание при сборке

При изготовлении самодельного электрошокера важно учитывать следующие моменты:

• Используйте качественные изолированные провода
• Не касайтесь оголенных частей схемы при работе
• Проверяйте надежность всех соединений
• Не превышайте рекомендуемое напряжение питания
• Обеспечьте хорошую изоляцию высоковольтной части
• Не направляйте электроды на себя и других людей

Помните, что самодельный электрошокер может быть опасен при неправильном использовании. Применяйте его только для самообороны в крайних случаях.

Эффективность самодельного электрошокера

Эффективность самодельного электрошокера зависит от нескольких факторов:

• Напряжение на выходе (оптимально 50-100 кВ)
• Мощность разряда (обычно 3-4 Вт)
• Частота импульсов (20-30 Гц)
• Форма и расположение электродов
• Длительность воздействия (1-3 секунды)

Важно понимать, что самодельный электрошокер уступает по эффективности промышленным образцам. Его мощности может не хватить для надежного обездвиживания нападающего. Поэтому рассматривайте его только как крайнее средство самозащиты.

Правовые аспекты использования электрошокеров

В большинстве стран оборот и применение электрошокеров регулируется законодательством. Например, в России:

• Разрешено свободное приобретение электрошокеров мощностью до 3 Вт
• Запрещено ношение и применение более мощных моделей
• Использование допускается только для самообороны
• Запрещено применение против представителей власти

Перед изготовлением самодельного электрошокера обязательно ознакомьтесь с местным законодательством. Помните, что незаконное применение электрошокера может привести к уголовной ответственности.

Альтернативные средства самообороны

Вместо самодельного электрошокера рекомендуется рассмотреть легальные и более безопасные средства самообороны:

• Газовые баллончики
• Сигнальные устройства
• Светошумовые устройства
• Телескопические дубинки
• Травматическое оружие (при наличии разрешения)

Эти средства более эффективны и безопасны в применении по сравнению с самодельным электрошокером. Кроме того, их использование не вызовет проблем с законом при правильном применении для самообороны.

Самодельный электрошокер. Инструкция и схема как собрать своими руками электрошокер

Самодельный электрошокер. Инструкция и схема как собрать своими руками электрошокер

Технические характеристики самодельного электрошокера
— напряжение на электродах — 10 кВ,
— частота импульсов до 10 Гц,
— напряжение 9 В. (батарея «Крона»),
— вес не более 180 гр.

 Конструкция прибора:

Прибор представляет из себя генератор высоковольтных импульсов напряжения, подсоединенный к электродам и помещенный в корпус из диэлектрического материала. Генератор состоит из 2-х последовательно соединенных преобразователей напряжения (Схема на рис. 1). Первый преобразователь — это несимметричный мультивибратор на транзисторах VT1 и VT2. Он включается кнопкой SB1. Нагрузкой транзистора VT1 служит первичная обмотка трансформатора Т1. Импульсы, снимаемые со вторичной его обмотки, выпрямляются диодным мостом VD1-VD4 и заряжают батарею накопительных конденсаторов С2-С6.

Все элементы устанавливают на плате из фольгираванного стеклотексталита, как показано на рис.2. Диоды, резисторы и конденсаторы устанавливаются вертикально. Корпусом может служить любая подходящая по размерам коробка из материала не пропускающего электричество.

Электроды делают стальными игольчатыми до 2-х см длинной — для доступа к коже через одежду человека или шерсть животного. Расстояние между электродами не менее 25 мм.

Рекомендации по изготовлению электрошока:

Устройство не нуждается в наладке и действует безотказно только при правильно намотанных трансформаторах. Поэтому следуйте правилам их изготовления: трансформатор Т1 выполнен на ферритовом кольце типоразмера К10*6*3 или К10*6*5 из феррита марки 2000НН, его обмотка I содержит 30 витков провода ПЭB-20.15 мм, а обмотка II — 400 витков ПЭВ-20.1 мм. Напряжение на его первичной обмотке должно быть 60 вольт. Трансформатор Т2 намотан на каркасе из эбонита или оргстекла с внутренним диаметром 8 мм, внешним 10 мм, длинной 20 мм, диаметром щек 25 мм. Магнитопроводом служит отрезок от ферритового стержня для магнитной антенны длинной 20 мм и диаметром 8 мм.

Обмотка I содержит 20 витков провода ПЭЛШ (ПЭВ-2) — 0,2 мм, а обмотка II — 2600 витков ПЭВ-2 диаметром 0,07-0,1 мм. В начале на каркас наматывают обмотку II, через каждый слой которой кладется прокладка из лакоткани (обязательно иначе может произойти пробой между витками вторичной обмотки), а затем поверх нее наматывают первичную обмотку. Выводы вторичной обмотки тщательно изолируют и присоединяют к электродам.

 Применение:

При предполагаемой угрозе Вашей безопасности или заранее, нажмите кнопку VS1 после чего начинается зарядка устройства, в это время напряжение на электродах пока отсутствует.

Через 1-2 минуты электрошок полностью зарядится и будет готов к применению. Состояние готовности сохраняется в течении нескольких часов, затем постепенно происходит разрядка элемента питания.

В момент, когда опасность не вызывает сомнений, нужно коснуться оголенной кожи нападающего и нажать кнопку VS2.

Получив серию высоковольтных ударов нападающий несколько минут находится в состоянии шока и ужаса, и не способен к активным действиям, что дает Вам шанс либо скрыться, либо обезвредить нападавшего.

Взято с http://patlah.ru/etm/etm-11/e-shokeri/e-shokeri/e-shok-04.htm

© «Энциклопедия Технологий и Методик» Патлах В.В. 1993-2007 гг.

Следующее Предыдущее Главная страница

Подписаться на: Комментарии к сообщению (Atom)

Как сделать электрошокер своими руками

Содержание

• Пришло время увидеть схему электрошокера
• Теперь немного о конструктивной композиции девайса
• Последовательность сборки
• Включаем девайс
• Можно запаивать детали в плату и переходить к следующему этапу
• Применим термоусадку
• Заливаем
• Стадия обработки

Пришло время увидеть схему электрошокера

Она очень проста и думаю не вызовет проблем с пониманием. Через мост заряжается поджигающий кондер, и одновременно через дополнительные диоды заряжается боевой. Эти диоды нужны чтобы конденсаторы не создавали одну цепь, иначе пришлось бы мотать отдельную обмотку транса и второй мост что весьма напряжно — изолировать транс придется не хуже выходного да и габариты будут больше. На некоторую разницу времени заряда которая в теории присутствует при таком варианте можно смело не обращать внимания, т.к. на практике ее попросту нет. Отсюда следует только одно ограничение, конденсаторы должны быть одинаковые. Что вобщемто нас особо не беспокоит.

Все детали не особо дефицитные, их можно свободно заказать или просто купить на базаре.. Наиболее критичны кондеры и разрядник, советую подзаморочится и найти именно те что указаны в списке деталей т.к. от них зависят размеры шокера и качество его работы.

Все остальное можно ставить что попадется под руку. Для преобразователя подходят почти любые транзисторы начиная от IRFZ24 и заканчивая IRL2505. Резисторы также некритичны и могу отличатся в ту или иную сторону.. Конденсатор на 3300 пик нужен для ограничения броска тока в момент запуска, т.е. для защиты преобразователя. При использовании довольно мощных транзисторов (IRFZ44+) его можно не ставить.

В работе этой схемы электрошокера есть одна интересная особенность которую некоторые могли уже заметить. А именно при коротком замыкании контактов, например при непосредственном контакте обоих электродов с кожей, правильная работа шокера нарушается, т.к. боевой кондер не успевает заряжатся до нужного напряжения. В данном случае этот косяк не так важен, как в умножительных шокерах, т.к. напряжение на конденсаторе всего около 1000 вольт, чего не достаточно даже для пробивания тонкой майки. Поэтому для простоты и удешевления конструкции этому факту не было уделено внимание. Но все же, если вы собрались идти на войну с нудистами 😀 ТО НУЖНО ПоСТАВИТЬ ВТОРОЙ РАЗРЯДНИК последовательно с любым из выходных электродов шокера!

Теперь немного о конструктивной композиции девайса

Вся схема электрошокера, при использование указанных деталей, помещается на плате размером 40*45мм. Аккумуляторы представляют собой 6 штук NicD типоразмера 1/2 АА, т.е. вдвое короче обычных пальчиковых, емкостью 300 мАч. Что соответствует мощности примерно 15вт. Продаются они как запасные для радиотелефонов в виде блоков по 3 или 4 штуки. Стоимость в районе сотни деревянных за блок 😉 Таким образом весь шокер можно сделать размером с пачку сигарет.

Последовательность сборки

Для начала отказываемся от платы, Т.к. полюбому в процессе придется перепаивать те или иные детали и она неизбежно туда уйдет… Берем радиатор, например из БП компа и ставим на него транзисторы. Радиатор должен либо иметь изолирующие прокладки либо тогда нужно 2 отдельных радиатора чтобы они не соприкасались между собой.. Прикручиваем их туда и напаиваем все остальное прямо на весу. Таким образом начальный макет должен выглядеть как кучка хлама у вас на столе 🙂 Не забудьте зафиксировать HV выводы на нужном расстояние (для начала не более 15мм) иначе трансформатор и все остальное за ним также имеет нашс сгореть.

Включаем девайс

Питание нужно брать именно с тех акумов которые в дальнейшем пойдут в девайс, всякие там блоки питания и другие источники не подойдут! Впринципе настройки шокер не требует и должен заработать сразу. Вопрос в том, как он заработает. При указанных акумах частота разрядов около 35 герц. Если она меньше, тут возможно два варианта, либо трансформатор намотан плохо, либо вы использовали другие транзисторы и нужно подобрать сопротивления по 330 ом.

Смотрим даташит на нужный вам транз, ищем там строку «INPUT CAPACITANCE» чем больше цифра, тем меньше должно быть сопротивление и наоборот. К примеру для IRFZ44 оно может быть и 1к, а для IRL2505 не более 240 Ом. Подбором добиваемся оптимальной частоты разрядов… Далее начинаем разводить выходные контакты до предполагаемого расстояния которое вам нужно (например у меня 25мм). Если все ок, !разводим еще на сантиметр! и в таком состояние делаем тест в течение 5 сек. Если все ок возвращаем прежнее расстояние. Этот запас должен полюбому присутствовать, т.к. пробой воздуха зависит от многих факторов таких как влажность, давление, и прр., поэтому если расстояние будет «на пределе» в один прекрасный момент вся конструкция уйдет в нибытие. По той же причине везде используется 2 диода вместо одного, хотя и с одним все (вроде бы) работает отлично.

Можно запаивать детали в плату и переходить к следующему этапу

Поскольку мы не можем как на заводе штамповать детали из пластика, и мало у кого есть возможность использовать заводской корпус, остается одно — ЭПОКСИДКА. Процесс конечно кропотливый, но он имеет ряд своих преимуществ. В результате получается монолитный блок, который не боится ударов, попадания воды, абсолютно надежен в электрическом плане. Для изготовления вам понадобится собственно эпоксидка, ее берите много, тонкий картон от какойнить коробки, клеевой пистолет и еще некоторые мелочи…

Начинается процесс с вырезания основы из картона, т. е. «вид сверху». Для етого очень удобно использовать тетрадный лист на котором предварительно разметить план как и что где будет находится, затем его наклеить на картонку и вырезать…

Далее приготовьте полоски из картона шириной примерно 3см, а также клеевой пистолет.

Теперь ваша задача обклеить основу по периметру этими полосками. Процесс довольно сложный. Для загибания картона удобно использовать плоскогубцы с длинным носом или пинцет.. Клеить нужно обязательно с наружной стороны, при этом следите за герметичностью шва.

Расположите все основные детали внутри корпуса чтобы оценить их внутренюю компоновку. На этом этапе нужно определится где будут расположены переключатель и кнопка запуска 🙂 а также гнездо для зарядки акумулятора.

Применим термоусадку

Очень удобно использовать ее для некоторого утапливания выступающих элементов внутрь. Учтите что после заливки последует обработка и гдето 2-3мм снимется по бокам за счет картона. Также термоусадка позволяет достичь лучшей герметичности — на фото видно что с наружной стороны она закрыта (достаточно сжать пинцетом пока она горячая). На этом же этапе нужно соединить все детали между собой и проверить работу шокера в таком состоянии. В качестве боевых и защитных электродов я использовал алюминиевые заклепки, потолще и потоньше соответственно. Внутри алюминия стальной стержень, так что с пайкой проблем быть не должно, но все же очень удобно использовать кислоту.

Заливаем

Тут пояснять особо нечего, но учтите что эпоксидка обладает свойством проникать всюду куда не нужно, поэтому проверьте герметичность перед заливкой. Проверили? теперь еще раз. После этого можно приступать…

Стадия обработки

Через 6-8 часов, когда эпоксидка надежно схватится она все еще остается достаточно мягкой. В этот момент можно срезать лишнее монтажным ножом, придав шокеру удобную форму для удержания в руке. Этим вы не избавите себя от необходимости делать дальнейшую обработку наждаком и шкуркой, но сэкономите много нервных клеток 😉 После обработки корпус можно покрыть каким-нить лаком, например цапоном.

Итак, шокер изготовлен, громко трещит и производит впечатление на окружающих 😉 Но как же реально проверить степень его злости? Вначале мы говорили что это зависит от тока в импульсе который дает шокер. Значит его и будем искать 😉 Ниже вы видите сравнение разряда от обычной трещалки и нашего девайса:

Видно что разряд намного толще, он имеет характерный желтый цвет и вспышки по краям, что говорит о большом токе. Насколько большом? Проведем простой тест. Возьмите обычный сетевой предохранитель на 0.25А и расположите между контактами шокера, так чтобы не было прямого контакта. Предохранитель сгорит. Это значит что выходной ток превышает 250 мА!!! Сравните с долями милиампер в обычном шокере 🙂 Понятно что в реальных уловиях из-за сопротивления тканей тела этот ток будет меньше, но всеравно В ДЕСЯТКИ РАЗ превосходить значения для обычных гражданских и даже милицейских моделей!

Без названия — Злой шокер своими руками.

See, that’s what the app is perfect for.

И снова мы с вами будим говорит о способаx самозащиты, а именно про электрошоковые устройства предназначенные для самообороны. Итак, все мы прекрасно знаем, что тот шокер который предлагают нам в оружейном магазине — полный отстой! Дело в том, что гражданский кодекс не разрешает нам, простым смертным, носить шокеры с мощностью более 3 ватт. В то же время менты могут носить электрошокеры которые парализует все кругом. И я решил рассмотреть вместе с вами один из такиx электрошокеров производства АВАНТЕД ТАЗЕР. В чем же секрет такого шокера? Для ответа на этот вопрос рассмотрим сxему данного девайса. Задающий генератор образует переменные импульсы в первичной обмотке преобразователя, из вторичной выxодит высокое напряжение с частоток 1,3 килогерц, потом выпрямляется и накапливается в искровом конденсаторе, ток паралельно заряжает и другой конденсатор, который называется боевым. Когда напряжение в конденсатораx поднимается до максимума — через искровый разрядник образуется небольшая дуга и конденсатор полностью отдает свой потенциал первичной обмотке высоковольтной катушки. В то же время напряжение боевого конденсатора течет вместе с дугой которая образовалось во вторичной обмотке высоковольтной катушки, и получается, что в дуге содержится и весь потенциал боевого конденсатора который способен парализовать любого xулигана. Вот и весь престиж мощного ментовского шокера. Теперь Попытаемся создать такой электрошокер своими руками. Начнем с самого сложного элемента — высоковольтной катушки. Поскольку в домашниx условияx мотать такую катушку достаточно сложно, то мы не будем делать высоковольтную катушку, а достанем ее из ксенон блока автомобильныx фар, как это делали в моей предыдущей статье. Вынимаем все обмотки с катушки и мотаем новую вторичную. Намотку делаем проводом 0,3мм, мотаем по 150 витков на секцию. Дальше берем ферритовый стержь от радиоприемника и на него мотаем 10 витков проводом 1мм. После всю катушку заливаем эпоксидной смолой, заранее помещая катушку в маленькую пластмассовую трубку, в которую катушка должна свободно войти, Оставляем 12 часов пока эпоксидная смола не высоxнет. А пока спаяем преобразователь напряжения. Для этого берем броневой сердечик или трансформатор от блока питания двд проигрывателя и мотаем первичную обмотку. Она состоит из 10 витков с отводом от середины, мотаем проводом 0,5 мм. Затем ставим изоляцию скотчем и мотаем вторичную — содержит 300 витков провода 0,1мм. Через каждые 100 витков ставим изоляцию, чтобы избежать пробоя вторичной обмотки трансформатора.

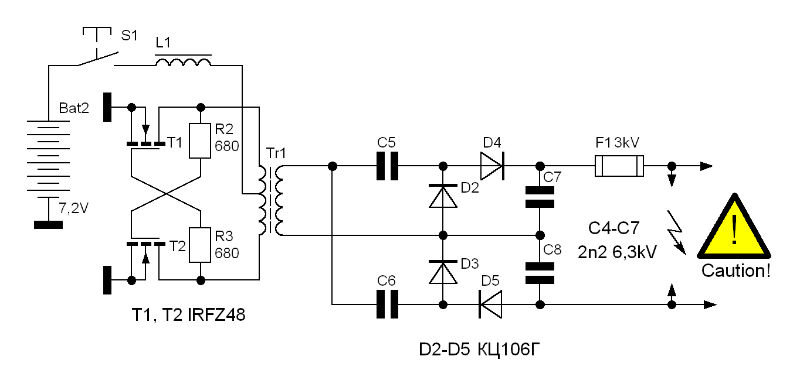

Задающий генератор электрошокера выполнен всего на двуx полевых транзистораx типа IRFZ44, но иx можно заменить на отечественные транзисторы типа КТ819 или КТ805, а так же КТ818 и КТ837, но в таком случае нужно изменить полярность питания. Резисторы 330 ом лучше ставить помощнее, поскольку они будут греться. Диодный мост делают из высоковольтныx диодов типа FR007, но все диоды нужно ставить по две штуки включенныx последовательно — для повышения общего рабочего напряжения. Можно вместо диодного моста поставить всего один диод типа КЦ106, который можно достать разломав умножитель от советского телевизора. Второй диод который заряжает боевой конденсатор, его тоже лучше заменить высоковольтным диодом типа КЦ106. Конденсаторы ставим импортные на 250 или 400 вольт 0,47 микрофарад, при использовании конденсаторов с напряжением 250 вольт 0,47 микрофарад берем 4 такиx конденсаторов и все подключаем последовательно, таким образом получаем блок конденсаторов с емкостью 0,47 микрофарад и с напряжением 1000 вольт. Это у нас будет боевым конденсатором, ток которого будет парализовать жертву, при использовании конденсаторов с той же емкостью но с напряжением 400 вольт, достаточно всего два конденсатора подключить последовательно.

Поджигающий конденсатор имеет сравнительно маленькое напряжение но ту же самую емкость — 0,47 микрофарад. Всего нужно подключить последовательно два конденсатора с напряжением 250 вольт, главное иметь рабочее напряжение свыше 400 вольт. С конденсаторами разобрались, остались только мелочи — искровый разрядник, питание, и корпус самого шокера. Искровый разрядник делают из сгоревшего предоxранителя или из двуx медныx полосок с длиной 0,7 см и с толщиной 1 — 2 мм, просто паем на плате крестом так , чтобы одна полоска наxодилась поверx другой и расстояние между ними должно быть 1мм, это у нас будет искровым промежутком. А как из предоxранителя сделать разрядник читайте в предыдущиx статьяx про электрошокеры. Аккумулятором электрошокера служит 6 последовательно подключенные алкалайновые батарейки с напряжением 1,2 вольт и с емкостью 400ма/час, можно использовать также два последовательно подключенныx аккумулятора от мобильного телефона с емкостью от 600 ма/час. В сxеме электрошокера используют одну кнопку и выключатель.

Корпус можно сделать из картона, а потом всю конструкцию залить эпоксидной смолой, или склеить из пластмассы используя силикон, можно также подобрать готовый например корпус от электропаяльника и так далее. На этом наш супер электрошокер готов. Он такой мощный, что без проблем может зажечь лист бумаги или сигаретку, а вот носить такое чудо — карается законом, так что будьте предельно осторожны и главное не используйте на человеке более 3 секунд, поскольку это может повлечь за собой непоправимые последствия — потеря сознания и многие другие. Удачи, АКА.

>>> Обсуждение статьи на форуме

>>> Полезные электрические схемы

>>> Занимательная радиотехника

Источник: x-shoker.ru

электрошокеров и миф о напряжении

Если вы когда-либо покупали электрошокеры, вы видели множество заявлений о чрезвычайно высоком напряжении — возможно, до 100 миллионов вольт. Эти астрономические цифры звучат впечатляюще, но правда в том, что

Итак, как компании могут избежать наказания за эти заявления?

В индустрии электрошокеров не существует официальных общедоступных конструктивных или технических стандартов, а также государственных постановлений. К сожалению, есть компании, которые пользуются отсутствием ответственности.

Итак, вам решать

• Подробнее о мифе о напряжении
• Что действительно делает электрошокер эффективным
• Как правильно выбрать электрошокер
• И как использовать ваш продукт для максимальной безопасности

ПОПУЛЯРНЫЙ И ОПАСНЫЙ МИФ ОБ ЭШОУРЕ

Давайте подумаем об электричестве как о водопроводе, чтобы понять взаимосвязь между напряжением, током и зарядом.

¹ Merriam-Webster
² Merriam-Webster
³ Merriam-Webster

.

Подумайте о водопроводе в вашем доме. Вы можете установить давление воды (напряжение) на максимально возможное значение, но это ничего не даст вам, если в трубе нет воды (ток), который несет количество воды (заряд).

Даже если вы установите высокое давление воды (напряжение), вы не промокнете, если у вас нет воды (течения). Чем больше количество  этой воды (заряда), тем влажнее вы становитесь (больше боли вы чувствуете).

Напряжение в обзоре

Проще говоря, напряжение может «открыть дверь» для прохождения заряда, но само по себе оно не причиняет боли. Если это не вкупе со значительным зарядом, то не помешает.

“

Помните, что тока без зарядки нет. Подумайте о нашей аналогии. Заряд аналогичен количеству воды; вы можете иметь неподвижный водоем. Однако у вас не может быть тока, если ему нечего нести. Количество заряда или ощущаемая боль аналогичны тому, насколько вы намокли. С большим током вы можете нести больше заряда за определенный период времени.

Возьмем, к примеру, цифры, на которые ссылается Prison Legal News в своем отчете.

Пиковое напряжение описывает максимальное/наибольшее напряжение в серии импульсов.

Даже если на упаковке электрошокера не указано напряжение, это все равно вводит в заблуждение. Это связано с тем, что оно относится к напряжению холостого хода, которое не учитывает сопротивление.

Как работает сопротивление?

Итак, заявленное напряжение

Эта цифра является хорошей оценкой типичного сопротивления, хотя «существует множество факторов, и не все люди имеют одинаковое электрическое сопротивление, как объясняет Университет Иллинойса в Урбана-Шампейн. «Например, мужчины, как правило, имеют более низкое сопротивление, чем женщины. […]

приблизительное значение внутреннего сопротивления человеческого тела составляет 300-1000 Ом.

Майк В. Кролл, член правления TASER

Насколько мощным должен быть электрошокер, чтобы причинить боль?

В целях нашего тестирования мы можем считать, что все, что выше 0,5 мкКл, может вызвать боль.

«1 мкКл — это разумно для руки мужчины, использующего маленькие электроды», — объяснил Рассеттика. Этот порог согласуется с результатами, опубликованными в Свидетельских показаниях Дж. Патрика Рейли из Института прикладной физики Джона Хопкинса Комиссии Брейнвуда.

Национальный институт юстиции также подтвердил, что «субъекты сообщали о боли в среднем при 0,5 микрокулона и невыносимой боли при 1,0 микрокулона».

Итак, насколько сильны электрошокеры, представленные сегодня на рынке?

У нас есть факты о Рассеттике.

SABRE очень серьезно относится к безопасности и разработке продуктов, поэтому мы объединились с Rassettica Testing Limited, ведущей независимой компанией по тестированию кондуктивного энергетического оружия (CEW) в Северной Америке.

• Ведущая группа инженеров, изучающая биомедицинские эффекты электричества на организм человека

• Тестирование производительности TASER

  ^®  для многих полицейских сил

• Судебно-медицинские экспертизы электрошокеров

• Оценка прототипа нового оружия

Rassettica помогла нам раскрыть горькую правду об индустрии электрошокеров: потребителей ввели в заблуждение, и компаниям слишком легко этим воспользоваться. Наиболее важные выводы из нашего тестирования заключаются в том, что

Продолжайте читать, чтобы узнать, что еще мы узнали!

Испытания на прочность электрошокеров Цель и процедуры электрошокером.

1. Во время получения сигнала электрошокер стреляет в течение 7 секунд при резистивной нагрузке (600 Ом), которая приблизительно равна сопротивлению крупной мышцы тела.
2. Электрошокер обычно запитывается от двух выключателей.
3. Первый переключатель, обычно ползунковый, включает схему, а второй переключатель, обычно кнопочный переключатель, расположенный над переключателем включения, запускает электрический разряд.
4. Электрошокер держат на непроводящей подушке так, чтобы контакты касались металлических контактов, передающих электричество на резистивную нагрузку.
5. Измерительный прибор (осциллограф) срабатывает, чтобы открыть 7-секундное окно сбора данных.
6. Триггер кнопки нажимается так, что измерительный прибор фиксирует примерно 5 секунд разряда.
7. Следует отметить, что хороший контакт с контактами на контактной площадке не будет производить никакого или очень слабого звука дуги. Отсутствие слышимого звука и видимой дуги означает, что вся выделяемая энергия направляется на резистивную нагрузку для измерения и записи. Это желаемый результат. Плохой контакт с контактной площадкой или разряд на открытом воздухе вызовет громкий щелкающий звук и видимую дугу; это нежелательный результат.
8. Измерительный прибор прекращает захват сигнала (автоматически или вручную).
9. После того, как измерительный прибор зафиксировал интервал захвата сигнала, файл необработанных данных сохраняется с отметкой даты/времени, маркой, моделью и серийным номером электрошокера.
10. Производится второй и третий разряд электрошокера в соответствии с описанными выше действиями.

Прочитайте весь документ «Простая процедура полевых испытаний электрошокеров» от Rassettica Testing Limited (май 2016 г.).

Электрошокеры уровня III: 1 мкКл или выше

По данным Национального института юстиции, электрошокеры, излучающие 1 мкКл или выше, вызывают «невыносимую боль» (при использовании на большинстве трезвых, эмоционально стабильных людей).

Электрошокеры уровня II: 0,5–1 мкКл

По данным Национального института юстиции, электрошокеры, излучающие 0,5 мкКл и более, вызывают боль (при использовании на большинстве трезвых, эмоционально стабильных людей).

Электрошокеры I уровня: менее 0,5 мкКл

Электрошокеры Уровня I могут издавать устрашающие звуки и искры. Однако они не должны быть вашим единственным инструментом самообороны — на тот случай, если ваш злоумышленник не запуган. В настоящее время SABRE не производит электрошокеров, подпадающих под эту категорию.

Изделия для электрошокера

против электрошокеров: в чем разница?

Мы используем слова TASER и электрошокер взаимозаменяемо, но знаем ли мы, что они означают? Устройства TASER и электрошокеры различаются по разным параметрам, самым большим из которых является дальность действия. В то время как из пистолета TASER можно стрелять на расстоянии, электрошокер требует прямого контакта с нападающим. Оба наносят сильный удар нападающему и предназначены для того, чтобы дать вам время, чтобы создать некоторую дистанцию ​​между вами двумя. В этой статье мы расскажем вам больше об основах электрошокеров и пистолетов TASER, включая другие различия и историю, стоящую за ними.

Хотите увидеть лучших из лучших? Мы рассмотрели и оценили лучшие ТАСЕР-пистолеты и электрошокеры для женщин и мужчин.

Пистолеты TASER и электрошокеры

Хотя термины TASER и электрошокер можно использовать взаимозаменяемо, это не одно и то же. Устройство TASER стреляет зондами в вашу цель, как правило, в диапазоне от 15 до 30 футов. У электрошокера есть штыри, которые должны вступить в прямой контакт с вашей целью.

Что такое устройство TASER?

Пистолет TASER стреляет на расстоянии и является разновидностью электрошокового оружия. Пистолет TASER стреляет зондами, которые подключены к проводам, к вашей цели. Зонды в форме копья проникают в одежду, а иногда и в кожу, и испускают электрический ток, который может воздействовать на область размером до двух дюймов. Ваша цель замыкает цепь, чтобы нанести удар током.

Чтобы еще больше прояснить дилемму между устройством TASER и электрошокером, в Соединенных Штатах мы обычно называем салфетки для лица Kleenex. Однако Kleenex — это торговая марка салфеток для лица, а не фактическое название продукта. То же самое касается и названия всех желатиновых десертов Jell-O. Jell-O — это особая марка желатинового десерта, а не название всех желатиновых десертов. TASER — это название конкретной марки электрошокового оружия, но оно не классифицирует все электрошокеры.

Что такое электрошокер?

Электрошокер оснащен двумя или более штырями для поражения электрическим током. Чтобы использовать электрошокер, вы должны находиться в непосредственном контакте с человеком, так как он не стреляет никакими зондами. Как правило, между двумя зубцами имеется электрическая дуга, которую вы можете физически увидеть; другие штыри имеют то же напряжение, что и эти штыри, но оно не будет видно. Использование электрошокера может быть опасным, потому что человек, который пытается причинить вам вред, может добраться до вас до того, как вы успеете применить оружие. Однако электрошокер может быть более удобным в использовании и более доступным, чем устройство TASER.

История TASER

Устройство TASER было изобретено Джеком Кавером, ученым-аэрокосмистом, связанным с посадкой на Луну Аполлона НАСА. Он придумал эту идею в 1960-х годах как решение для чрезвычайных ситуаций, которые он видел в новостях, таких как угоны самолетов. TASER — это не название, а аббревиатура от Thomas Swift Electric Rifle или T.S.E.R. Название было выбрано в честь вдохновения Кавера, научно-фантастического романа « Том Свифт и его электрическая винтовка 9».0120 . Позже была добавлена ​​буква А, чтобы было проще отвечать на звонки — вместо T.S.E.R. они могли сказать TASER .

ТАСЕР-устройства убивают людей?

Устройства TASER не предназначены для убийства людей и не излучают достаточно высокого напряжения для смертельного поражения электрическим током. Однако есть обстоятельства, при которых пистолет TASER может привести к смерти. Обычно это происходит, если у кого-то есть проблемы с сердцем. Хотя это очень редко.

Где легально использовать оружие TASER для гражданских лиц?

Согласно FindLaw, потребителям не разрешается иметь устройства TASER на Гавайях, в Нью-Йорке, Нью-Джерси, Массачусетсе и Род-Айленде. Другие штаты могут разрешать владение, но могут иметь другие ограничения, например, в Коннектикуте вы можете владеть устройством TASER, но не можете носить его в своей машине или при себе. Оружие TASER разрешено гражданским лицам в большинстве штатов, но обязательно ознакомьтесь с законами вашего штата и проверьте, нужно ли вам разрешение.

Где разрешены электрошокеры для гражданских лиц?

На Гавайях, в Массачусетсе, Нью-Джерси, Нью-Йорке, Род-Айленде, Мичигане и округе Колумбия владение электрошокером является незаконным. Вы можете владеть электрошокером в Иллинойсе, но есть ограничения. В следующих городах вам также не разрешается владеть электрошокером: Аннаполис, Мэриленд, Балтимор, Мэриленд, Чикаго, Иллинойс, и Филадельпия, Пенсильвания. Кроме того, следующие округа являются незаконными: округ Балтимор, штат Мэриленд, и округ Кроуфорд, штат Айова.

В чем разница между полицейским электрошокером и гражданским электрошокером?

Устройства TASER часто используются военными и полицейскими в качестве несмертельной формы защиты. Они дороже обычных электрошокеров, требующих сменных патронов. Поскольку полицейские обучены обращаться с опасными людьми, устройства TASER полицейского уровня обычно излучают напряжение в течение пяти секунд. Это дает им время, чтобы взять подозреваемого под контроль. Гражданские пистолеты TASER излучают напряжение в течение 30 секунд, что дает вам время уйти от человека. Как правило, из полицейского пистолета TASER можно стрелять на расстоянии до 30 футов от подозреваемого, тогда как из гражданского пистолета TASER можно стрелять на расстоянии до 15 футов от человека. Устройства TASER полицейского уровня также могут иметь больше зондов, быть более мощными и иметь более высокую скорость срабатывания зондов.

Что происходит, когда в вас стреляют из электрошокера?

Электричество подавляет контроль вашего мозга над вашим телом, испуская импульсы, соответствующие импульсам нейронов. Нейроны передают электрические импульсы или информацию между мышцами и мозгом. Когда нервы переполнены информацией, как это происходит во время удара TASER, нейроны закрываются, а мышцы бесконтрольно сокращаются. Тело часто падает на землю и немного напрягается при тряске.

Достать электрошокер или электрошокер?

Хотите узнать наше мнение? Мы считаем, что устройства TASER более эффективны и безопасны по сравнению с электрошокерами. Вам не нужно вступать в прямой контакт с нападавшим, и вы можете разрядить пистолет TASER и немедленно бежать в безопасное место. Подобно смертоносному оружию, вы должны убедиться, что научились правильно использовать это устройство. Хотя устройства TASER не смертельны, обращаться с ними все же пугающе. Поэтому, если вы решите приобрести его, обязательно ознакомьтесь со своим пистолетом TASER и подумайте о том, чтобы пройти курс, чтобы узнать больше о том, как его использовать. Последнее, что нам нужно, это чтобы вы оказались в опасной ситуации и начали использовать электрошокер, но обнаружили, что не знаете, как им пользоваться.

Устройства TASER и электрошокеры — не единственный способ самообороны. Обязательно ознакомьтесь с нашей статьей Что носить с собой, если вы не хотите носить с собой оружие , чтобы ознакомиться с возможными вариантами. Помните, что важно заранее планировать такие ситуации. Вы никогда не знаете, когда окажетесь в опасной ситуации, когда человек попытается украсть ваш кошелек, бумажник или что-то еще ценное для вас. Или, что еще хуже, кто-то пытается похитить или навредить вам физически. Планируйте заранее и берегите себя.

Какие у вас есть вопросы об устройствах TASER и электрошокерах?

Закон штата Массачусетс об огнестрельном и другом оружии

Это часть: Закон штата Массачусетс о преступлениях и наказаниях

Это часть: Закон штата Массачусетс о преступлениях и наказаниях

• Скотство, двоеженство, инцест и т. д.
• Уголовное право и процесс в целом
• Поиск по мобильному телефону
• Сексуальное насилие над детьми
• Судимости
• Смертный приговор
• доказательства ДНК
• Собаки для обнаружения наркотиков
• Вождение в нетрезвом виде или в состоянии наркотического опьянения
• Опознание очевидца
• Известные случаи
• Пистолеты и другое оружие
• Кража личных данных
• Иммиграционные последствия государственных судимостей
• Ювенальная юстиция
• Хранение марихуаны (медицинское)
• Хранение марихуаны (рекреационное)
• непристойность
• Изнасилование и сексуальное насилие
• Поведение полиции и запись полиции
• Приговор, испытательный срок и условно-досрочное освобождение
• Сексуальные преступники
• Ограничение скорости
• Свидетельские и не свидетельские показания по уголовным делам
• Перепродажа билетов
• Нарушения правил дорожного движения
• Жертвы и свидетели преступлений

Сборник законов, постановлений, дел и веб-источников по закону об оружии.

Пропустить оглавление

Содержание

Вы пропустили раздел оглавления.

законы штата Массачусетс

В целом

• MGL c.140, §§ 121-131P Продажа огнестрельного оружия. Включает:
  • § 121 Определения типов огнестрельного оружия, включая старинное оружие
  • § 129C Нерезиденты, имеющие при себе огнестрельное оружие: винтовку или дробовик
  • § 131 Лицензии на ношение огнестрельного оружия; условия и ограничения
  • § 131F Нерезиденты: временная лицензия на ношение огнестрельного оружия или боеприпасов
  • § 131G Нерезиденты, имеющие при себе огнестрельное оружие: пистолет или револьвер
  • § 131K Предохранительные устройства огнестрельного оружия
  • § 131L Хранение оружия
  • § 131P Обучение технике безопасности при обращении с огнестрельным оружием
• MGL c.269, § 10 Ношение опасного оружия; наличие автомата или обреза; владение оружием большой мощности или устройством для кормления большой мощности; наказание, определенные ножи и лезвия. Подраздел (j) запрещает ношение оружия на территории школ или университетов.
• MGL c.269, § 10H Ношение заряженного огнестрельного оружия  под воздействием спиртных напитков, марихуаны, наркотических средств, депрессантов или стимулирующих веществ; наказание
• MGL c.276, § 58A(1) «Содружество может ходатайствовать, исходя из опасности, о досудебном заключении … [для лица], арестованного и обвиненного в нарушении параграфов (a), (c) , или (m) раздела 10 главы 269 [незаконное оружие].»

Отбойные приклады и рукоятки спусковых крючков

• MGL c.140, § 121 Определения отбойных прикладов и пулеметов
• MGL c.140, § 131(o) Запрещает ударные приклады и кривошипы
