Фотореле для уличного освещения: выбор, схемы установки

Владельцев частных домов при благоустройстве участка волнует вопрос, как сделать автоматическое включение света в сумерки и выключение его на рассвете. Для этого есть два устройства — фотореле и астротаймер. Первое устройство более простое и дешевое, второе — сложнее и дороже. Более подробно поговорим о фотореле для уличного освещения.

Содержание статьи

• 1 Устройство и принцип действия
• 2 Характеристики и выбор
• 3 Выбор места установки
• 4 Схемы подключения
• 5 Особенности подключения проводов
• 6 Как настроить фотореле для уличного освещения
• 7 Астротаймер

Устройство и принцип действия

Это устройство имеет множество названий. Самое распространенное — фотореле, но называют еще фотоэлемент, датчик света и сумерек, фотодатчик, фотосэнсор, сумеречный или светоконтролирующий выключатель, датчик освещенности или день-ночь. В общем, названий много, но суть от этого не меняется — устройство позволяет в автоматическом режиме включать свет в сумерки и выключать на рассвете.

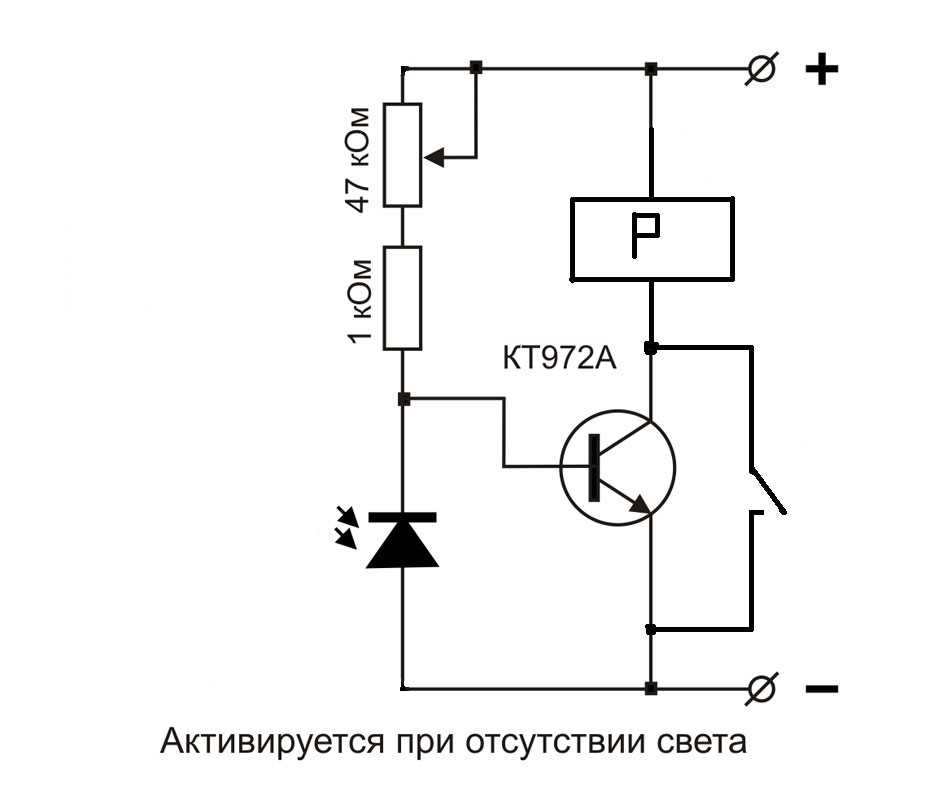

Схема фотореле для уличного освещения на фоторезисторе

Работа устройства основана на способности некоторых элементов изменять свои параметры под воздействием солнечного света. Чаще всего используют фоторезисторы, фототранзисторы и фотодиоды. Вечером, при уменьшении освещенности, параметры светочувствительных элементов начинают меняться. Когда изменения достигнут определенной величины, контакты реле смыкаются, подавая питание на подключенную нагрузку. На рассвете изменения идут в обратном направлении, контакты размыкаются, свет гаснет.

Характеристики и выбор

В первую очередь выбирают напряжение, с которым будет работать датчик света: 220 В или 12 В. Следующий параметр — класс защиты. Так как устройство устанавливается на улице, он должен быть не ниже IP44 (цифры могут быть больше, меньше — нежелательно). Это значит, что внутрь устройства не могут попасть предметы размером более 1 мм, а также что водяные брызги ему не страшны. Второе, на что стоит обратить внимание — на температурный режим эксплуатации. Ищите такие варианты, которые с запасом перекрывают средние показатели в вашем регионе как по плюсовой, так и по минусовой температуре.

Подбирать модель фотореле также необходимо по мощности подключаемых к нему ламп (выходная мощность) и току нагрузки. Оно, конечно, может «тянуть» нагрузку немного больше, но при этом могут быть проблемы. Так что лучше брать даже с некоторым запасом. Это были обязательные параметры, по которым надо выбирать фотореле для уличного освещения. Есть еще несколько дополнительных.

Пример характеристик фотореле для уличного освещения

В некоторых моделях есть возможность подстроить порог срабатывания — сделать фотодатчик более или менее чувствительным. Уменьшать чувствительность стоит при выпадении снега. В этом случае отраженный от снега свет может быть воспринят как рассвет. В результате свет будет то включаться, то отключаться. Такое представление вряд ли понравится.

Обратите внимание на пределы регулировки чувствительности. Они могут быть больше или меньше. Например, у фотореле AWZ-30 белорусского производства этот параметр  — 2-100 Лк, у фотоэлемента P02 диапазон подстройки 10-100 Лк.

Задержка срабатывания. Для чего нужна задержка? Для исключения ложных включений/отключений света. Например, ночью на фотореле попал свет фар проезжающего автомобиля. Если задержка срабатывания мала, свет отключится. Если она достаточна — хотя-бы 5-10 секунд, то этого не произойдет.





Выбор места установки

Для корректной работы фотореле важно правильно выбрать его местоположение. Необходимо учесть несколько факторов:

Как видите при организации автоматического освещения на улице выбрать место для установки фотореле — не самая простая задача. Иногда приходится переносить его несколько раз, пока найдешь приемлемое положение. Часто, если датчик света используют для включения фонаря на столбе, фотореле стараются расположить там же. Это совершенно не обязательно и очень неудобно — счищать пыль или снег приходится довольно часто и каждый раз залезать на столб не очень весело. Само фотореле можно разместить на стене дома, например, а к светильнику дотянуть кабель питания. Это наиболее удобный вариант.

Схемы подключения

Схема подключения фотореле для уличного освещения проста: на вход устройства заводится фаза и ноль, с выхода фаза подается на нагрузку (фонари), а ноль (минус) на нагрузку идет от автомата или с шины.

Схема подключения фотореле для освещения (фонаря)

Если делать все по правилам, соединение проводов необходимо делать в распределительной (монтажной коробке). Выбираете герметичную модель для расположения на улице, монтируете в доступном месте. Как подключить фотореле к освещению на улице в этом случае — на схеме ниже.

Подключение фотодатчика через распределительную коробку

Если включать/отключать необходимо мощный фонарь на столбе, в конструкции которого есть дросселя, лучше в схему добавить пускатель (контактор). Он рассчитан на частое включение и выключение, нормально переносит пусковые токи.

Схема подключения датчика день-ночь с пускателем

Если свет должен включаться только на время нахождения человека (в уличном туалете, возле калитки), к фотореле добавляют датчик движения. В такой связке лучше сначала поставить светочувствительный выключатель, а после него — датчик движения. При таком построении датчик движения будет срабатывать только в темное время суток.

Схема подключения фотореле с датчиком движения

Как видите, схемы несложные, вполне можно справиться своими руками.

Особенности подключения проводов

Фотореле любого производителя имеет три провода. Один из них — красный, другой — синий (может быть темно-зеленым) и третий может быть любого цвета, но обычно черный или коричневый. При подключении стоит помнить:

• красный провод всегда идет на лампы:
• к синему (зеленому) подключается ноль (нейтраль) от питающего кабеля;
• к черному или коричневому подается фаза.

Если посмотрите на все выше приведенные схемы, то увидите, что они нарисованы с соблюдением этих правил. Все, больше никаких сложностей. Подключив так провода (не забудьте, что нулевой провод также надо подключить на лампу) вы получите рабочую схему.



Как настроить фотореле для уличного освещения

Настраивать датчик освещенности необходимо после установки и подключения в сеть. Для регулировки пределов срабатывания в нижней части корпуса имеется небольшой пластиковый поворотный диск. Его вращением и задается чувствительность.

Найдите на корпусе подобный регулятор — им настраивается чувствительность фотореле

Чуть выше на корпусе есть стрелочки, которыми обозначено, в какую сторону крутить для увеличения и уменьшения чувствительности фотореле (влево- уменьшить, вправо — увеличить).

Для начала выставляете наименьшую чувствительность — загоняете регулятор в крайнее правое положение. Вечером, когда освещенность будет такой, что вы решите, что уже надо бы включить свет, начинаете подстройку. Надо плавно поворачивать регулятор влево до тех пор, пока не включится свет. На этом можно считать, что настройка фотореле для уличного освещения закончена.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

• Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
• Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
• Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Как сделать фотореле своими руками для уличного освещения

Лучшим решением для управления светильниками является фотореле. Оно регулирует работу осветительных устройств и экономит электроэнергию. И в этом мастер-классе я покажу как собрать фотореле не хуже заводского.

Фотореле, если кратко, это прибор, реагирующий на изменение освещения. Если его подключить к освещению, то можно контролировать включение и отключение ламп. Чаще всего в фотореле применяют фоторезистор. При дневном освещении его сопротивление падает, реле разомкнуто, и лампа не горит. При наступлении сумерек фоторезистор увеличивает сопротивление и (в зависимости от настройки, которая совершается подстроечным резистором) реле замыкается, тем самым включая лампу.

Создание фотореле:

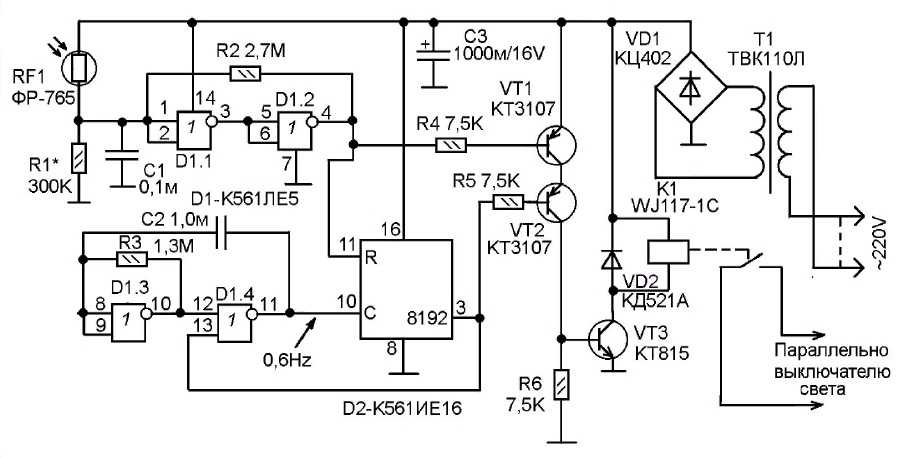

Фотореле делалось по этой схеме:

На плате я решил разместить лишь стабилизатор напряжения 7805 (его использование не обязательно, да и можно заменить на другие 78xx) и сам датчик, который включает в себя микросхему lm358 (операционный усилитель в режиме компаратора), фоторезистор, подстроечный резистор и обвязку для них. Блок питания и реле с транзистором я спаял отдельно навесным монтажом. В конце статьи будет архив с платой и схемой.

Плата изготавливалась методам ЛУТ. А вытравливалась в растворе перекиси с лимонной кислотой и солью.

После чего были запаяны элементы.

Фоторезистор был вынесен на проводах в кембриках, а сам датчик помещён в такого рода крепление для проводов (смотреть фото), название крепления не знаю.

Блок питания выполнен на корпусном трансформаторе с выходным напряжение 11 Вольт, диодном мосте в корпусе и конденсаторе.

В Леруа купил распределительную коробку. На дне были стойки, которые мешали креплению элементов. Поэтому я взял кусок гетинакса и закрепил его ко дну коробки.

Плату с датчиком закрепил на одном винте, а блок питания с реле закрепил на стяжках. Для удобного подключения питания и управляемой нагрузки я купил разъёмы Wago.

Об устройстве:

В данном фотореле используется гистерезис, что позволяет избавиться от мерцания лампы во время восхода и заката. Конденсатор на плате служит защитой от ложных срабатываний, то есть задаёт время задержки включения или отключения лампы. Его емкость может быть любой.

На плату можно подавать напряжение от 7 до 20 Вольт.

Реле в данной схеме можно заменить на симистор, что будет долговечнее и практичнее.

Монтаж фотореле:

• Датчик (фоторезистор) нужно установить так, чтобы на него попадал дневной свет.
• Любые другие искусственные источники света должны находиться как можно дальше от датчика, дабы избежать ложных срабатываний.

Смотрите видео

На видео представлена работа устройства, где я показал, как работа задержка включения и отключения.

Архив с печаткой и схемой:

fotorele.zip [26.84 Kb] (cкачиваний: 173)

Датчик освещённости своими руками — https://sdelaysam-svoimirukami.ru/4299-datchik-osveschennosti.html

Фотореле

своими руками: схема, видео, инструкция по сборке

Одним из основных элементов автоматики уличного освещения, наряду с таймерами и датчиками движения, является фотореле или сумеречное реле. Назначение этого устройства — автоматическое подключение полезной нагрузки в темное время суток без вмешательства человека. Это устройство также завоевало огромную популярность благодаря своей дешевизне, доступности и простоте подключения. В этой статье мы подробно разберем принцип работы сумеречного выключателя и нюансы его подключения, а также расскажем, как сделать фотореле своими руками. Это не займет много времени и сил, а пользоваться самодельным устройством вам будет приятно.

• Конструкция реле
• Инструкция по сборке

Конструкция реле

Основным элементом реле является фотодатчик, может использоваться в схемах фоторезисторов, диодов, транзисторов, фотогальванических элементов. При изменении освещенности на фотоэлементе соответственно изменяются его свойства, такие как сопротивление, состояния P-N перехода в диодах и транзисторах, а также напряжение на контактах фоточувствительного элемента. Далее сигнал усиливается и происходит переключение силового элемента, переключающего нагрузку. В качестве выходных управляющих элементов используют реле или симисторы.

Почти все покупаемые предметы собраны по одному принципу и имеют два входа и два выхода. Входное напряжение 220 вольт, которое в зависимости от выставленных параметров появляется и на выходе. Иногда фотореле имеет всего 3 провода. Затем общий ноль, на один провод подается фаза, и с необходимой подсветкой он подключается к оставшемуся проводу.

При подключении фотореле необходимо прочитать инструкцию, особое внимание обратить на максимальную мощность подключаемой нагрузки, тип ламп освещения (лампы накаливания, газоразрядные, светодиодные). Важно знать, что реле освещения с тиристорным выходом не смогут работать с энергосберегающими лампами, а также с диммерами некоторых типов из-за конструктивных особенностей. Этот нюанс необходимо учитывать, чтобы не повредить технику.

Рассмотрим несколько схем самостоятельной сборки сумеречного выключателя в домашних условиях. Для примера разберемся, как сделать симисторный ночник с фотоэлементом.

Инструкция по сборке

Это простейшая схема фотореле из нескольких частей: симистор Quadrac Q60, опорный резистор R1 и фото элемента FSK:

При отсутствии света ключ симистора открывается полностью и лампа в ночном свете светит полностью. При увеличении освещенности в помещении происходит сдвиг напряжения на управляющем контакте и изменяется яркость лампы, вплоть до полного затухания колбы.

Обратите внимание, что в цепи присутствует опасное для жизни напряжение. Подключайте и тестируйте его с особой осторожностью. А готовое устройство должно быть в диэлектрическом корпусе.

Следующая схема с релейным выходом:

Транзистор VT1 усиливает сигнал с делителя напряжения, состоящего из фоторезистора PR1 и резистора R1. VT2 управляет электромагнитным реле К1, которое в зависимости от назначения может иметь как нормально разомкнутые, так и нормально замкнутые контакты. Диод VD1 шунтирует импульсы напряжения при отключении катушки, предохраняя транзисторы от выхода из строя из-за всплесков обратного напряжения. Рассмотрев эту схему, можно обнаружить, что ее часть (выделена красным) по функционалу близка к готовым сборкам релейного модуля для ардуино.

Немного изменив схему и дополнив ее одним транзистором и солнечным фотоэлементом от старого калькулятора, был собран прототип сумеречного выключателя — самодельное фотореле на транзисторе. При освещении солнечной батареи PR1 транзистор VT1 открывается и подает сигнал на выходной релейный модуль, который переключает свои контакты, управляя полезной нагрузкой.

Если у вас остались вопросы, то посмотрите видео, в котором также подробно описано, как сделать фотореле самостоятельно:

Вот, собственно, и вся информация о сборке фотореле своими руками. Надеемся, что предоставленные схемы и видеоуроки помогли вам сделать сумеречный выключатель из подручных средств!

Наверняка вы не знаете:

• Как сделать датчик движения
• Схема подключения прожектора с фотореле
• Как собрать реле времени своими руками

Опубликовано: 09.08.2017 Обновлено: 07.05.2019 7 комментариев

4 Объяснение схем автоматического переключения режима «день-ночь»

Описанные здесь 4 простые схемы переключения «день-ночь», активируемые светом, могут использоваться для управления нагрузкой, обычно лампой на 220 В, в зависимости от различных уровней окружающего освещения.

Схема может использоваться в качестве коммерческой автоматической системы управления уличным освещением, в качестве контроллера освещения на крыльце или в коридоре или просто может использоваться любым школьником для демонстрации этой функции на школьной ярмарке. В следующем содержании описаны четыре простых способы изготовления светового выключателя различными методами.

1) Световой переключатель «день-ночь» с использованием транзисторов

На первой диаграмме показано, как схема может быть сконфигурирована с использованием транзисторов, вторая и третья схемы демонстрируют принцип с использованием CMOS IC, а последняя схема объясняет ту же концепцию, реализованную с использованием вездесущая ИС 555.

Давайте оценим схемы одну за другой по следующим пунктам:

На первом рисунке показано использование пары транзисторов в сочетании с несколькими другими компонентами, такими как резисторы, для построения предлагаемой конструкции.

Вам также понравится: Автоматическая схема уличного освещения

Транзисторы работают как инверторы, то есть когда T1 переключается, T2 выключается, и наоборот.

Транзистор T1 подключен как компаратор и состоит из LDR на его базе и положительного питания через предустановку.

LDR используется для определения условий внешней освещенности и используется для срабатывания T1, когда уровень освещенности пересекает определенный установленный порог. Этот порог устанавливается предустановкой VR1.

Использование двух транзисторов особенно помогает уменьшить гистерезис схемы, который в противном случае повлиял бы на схему, если бы был включен только один транзистор.

Когда T1 работает, T2 выключается, а также реле и подключенная нагрузка или свет.

Обратное происходит, когда свет над LDR падает или когда наступает темнота.

Список деталей:

• R1, R2, R3 = 4k7 1/4 ватт
• VR1 = 10k пресет
• LDR = любой небольшой LDR с сопротивлением от 10 кОм до 50 кОм при дневном свете (в тени)
• C1 = 470 мкФ/25 В
• C2 = 10 мкФ/25 В 1, T2 = реле BC547
• = 12 В, 400 Ом, 5 А
• Трансформатор = 0–12 В/500 мА или 1 А

2) Активируемый светом переключатель «день-темнота» с использованием вентилей CMOS NAND и вентилей NOT

На втором и третьем рисунках показаны микросхемы CMOS для выполнения вышеперечисленные функции и концепция остаются довольно схожими. Первая схема из двух использует IC 409.3, который представляет собой счетверенную микросхему И-НЕ с двумя входами.

Каждый вентиль превращается в инвертор путем замыкания обоих входов вместе, так что входной логический уровень вентилей теперь эффективно инвертируется на выходах.

Хотя для выполнения действий было бы достаточно одного вентиля И-НЕ, три вентиля были задействованы в качестве буферов для получения лучших результатов и с целью использования всех их, поскольку в любом случае три из них останутся бездействующими.

Виден вентиль, отвечающий за считывание, вместе со светочувствительным устройством LDR, подключенным к его входу и плюсу через переменный резистор.

Этот переменный резистор используется для установки точки срабатывания ворот, когда свет, падающий на фоторезистор, достигает заданной интенсивности.

Когда это происходит, вход вентиля становится высоким, выход, следовательно, становится низким, делая выходы буферных вентилей высокими. Результатом является срабатывание транзистора и релейного узла. Подключенная нагрузка через реле теперь переключается в предполагаемые действия.

Описанные выше действия в точности воспроизведены с использованием IC 4049который также подключен с аналогичной конфигурацией и вполне объясним.

Список деталей

• R1 = любой фоторезистор с сопротивлением от 10 кОм до 50 кОм при дневном свете (в тени)
• P1 = предустановка 1 МОм
• C1 = керамический диск 0,1 мкФ
• R2 = 10 кОм 1 /4 Вт
• T1 = BC547
• D1 = 1N4007
• Реле = 12 В, 400 Ом 5 ​​А
• ICs = IC 4093, как в первом примере, или IC 4049, как во втором примере

3 ) Релейный переключатель, активируемый светом, с использованием IC 555

На последнем рисунке показано, как можно настроить IC 555 для выполнения вышеуказанных ответов.

Видеоклип, демонстрирующий практическую работу вышеуказанной схемы автоматической лампы день-ночь на базе IC555

Список запчастей

• R1 = 100k
9000 5 R3 = 2 м2
• C1 = 0,1 мкФ
• Rl1 = 12 В , SPDT,
• D1 = 1N4007,
• N1—-N6 = IC 4049
• N1—-N4 = IC 4093 IC1 = 555

4) Схема автоматической светодиодной лампы ночного режима

Эта четвертая схема не только проста, но и очень интересна, и ее очень легко построить. Возможно, вы видели новые фонари, изготовленные с использованием новых светодиодов с высокой яркостью и высокой эффективностью.

Идея состоит в том, чтобы добиться чего-то подобного, но с дополнительной функцией.

Детали функционирования

Чтобы наша схема работала после наступления темноты, используется фототранзистор, так что при отсутствии дневного света включается светодиод.

Чтобы сделать схему чрезвычайно компактной, здесь предпочтителен тип батарейки с одной кнопкой, очень похожий на те, которые используются в калькуляторах, часах и т. д. вывод достаточно высок, чтобы база PNP-транзистора Q1 закрывала его.

Однако с наступлением темноты фототранзистор начинает терять проводимость, и напряжение на его эмиттере уменьшается, что приводит к медленному выключению фототранзистора.

Это побуждает Q1 начать получать смещение через его базовый/заземляющий резистор R, и он начинает ярко светиться по мере того, как темнота сгущается.

Для управления уровнем окружающего освещения, при котором светодиод должен быть включен, значения сопротивления резистора R могут изменяться до тех пор, пока не будет достигнут желаемый уровень. Установка потенциометра не рекомендуется, только для обеспечения компактных и гладких размеров устройства.

Схема может потреблять около 13 мА, когда светодиод горит, и всего несколько сотен мкА, когда он выключен.

Схема работы

Список материалов для обсуждаемой автоматической светодиодной лампы ночного режима.

— 1 PNP BC557A
— Один совместимый фототранзистор
— 1 суперяркий белый светодиод
— 1 батарейка 3 В (монетка)
— Один резистор 1 кОм

ФОТОЭЛЕКТРИЧЕСКОЕ РЕЛЕ нанятый для включить/выключить цепь. Показанная ниже простая схема сконфигурирована как бистабильный мультивибратор.

Базовый резистор Q1 на самом деле является фоторезистором с номером ORP12. В отсутствие света сопротивление фоторезистора велико, поэтому Q1 открывается, а Q2 остается закрытым. По мере того, как падающий свет на фоторезистор OPR12 увеличивается, его сопротивление падает до точки, пока Q1 не выключится, а Q2 не включится, активируя катушку реле. Чтобы сбросить цепь, мы можем использовать данную кнопку.

Обратный диод, подключенный к катушке реле, предназначен для защиты транзистора от скачков обратной ЭДС катушки реле, и этим диодом может быть любой кремниевый диод, например 1N4148 или 1N41007.

Автоматический светочувствительный выключатель с регулируемым переключением на рассвете или в сумерках

Этот автоматический выключатель освещения ВКЛ/ВЫКЛ оснащен селекторным переключателем, который позволяет лампе (нагрузке) включаться ночью и выключаться днем, или наоборот, т.е. включаются днем ​​и выключаются ночью или в темноте.

Другими словами, схема может использоваться как автоматический переключатель, активируемый днем, или автоматический переключатель, активируемый ночью, в зависимости от предпочтений пользователя или конкретных потребностей приложения.

Выбор можно осуществить простым щелчком переключателя DPDT.

ПРЕДУПРЕЖДЕНИЕ. Цепь не изолирована от сети переменного тока и будет плавать на уровне сети, что может быть фатальным для любого, кто прикоснется к цепи во включенном состоянии без изолированного корпуса.

Описание схемы

• Список деталей
• Все резисторы на 1/4 Вт, 5% CFR, если не указано иное.
• R1 = 100K 1 Вт
• R2, R3 = 100 тыс.
• R4 = 4,7 тыс.
• R5 = 220 тыс.
• R6 = 470 тыс.
• R7 = 68 тыс.
• R8 = 33 тыс. 9 0006
• R9 = Любой стандартный LDR
• P1 = 100K пресет или потенциометр
• Конденсатор
• C1 = 100 мкФ/25 В Электролитический
• Полупроводники
• D1 —— D4 = 1N5408
• D5 = 10 В 400 мВт стабилитрон
• T1 = BC547 Транзистор
• Th2 = SCR C106
• IC1 = IC 741

Ссылаясь на приведенную выше схему, работу этого двухфункционального переключателя, активируемого светом, можно понять по следующим пунктам:

 Операционный усилитель 741 является сердцем схемы и подключен как компаратор.

Его неинвертирующий входной контакт № 3 фиксируется фиксированным опорным значением, полученным из соединения резистивного делителя, образованного резисторами R2/R3.

R2, R3 равны по номиналу, опорное напряжение устанавливается равным 50 % напряжения стабилитрона D5, которое используется для стабилизации выпрямленного 310 В постоянного тока до 10 В постоянного тока.

Входная мощность постоянного тока подается непосредственно от сети переменного тока через мостовой выпрямитель, в то время как выпрямленный постоянный ток высокого напряжения пропускается через R1, чтобы соответствовать подключенной электронной схеме.

Теперь, когда неинвертирующий контакт операционного усилителя зафиксирован на опорном уровне около 5 В, инвертирующий входной контакт № 2 используется для определения уровня освещенности через другую резистивную цепь, образованную R1/P1 и LDR.

Использование в качестве переключателя, активируемого светом

Поскольку контакт № 3 зафиксирован на уровне 5 В, это означает, что пока контакт № 2 остается ниже этого опорного уровня, выход операционного усилителя остается высоким, позволяя T1 оставаться включенным, и SCR/нагрузка выключились.

Эта ситуация имеет место, когда конец R4 подключен к положительной линии, а LDR подключен к точке B, которая является линией заземления и освещается дневным светом.

Это связано с тем, что в дневное время сопротивление LDR резко падает, что приводит к значительному падению потенциала на контакте № 2 и ниже потенциала на контакте № 3.

Таким образом, когда контакты селекторного переключателя соединены между точками E и B, светочувствительный переключатель работает как автоматический переключатель, активируемый светом.

Использование переключателя, активируемого ночью или ночью D с положительной линией и точка C с отрицательной линией.

Как только это будет реализовано, LDR будет связан с положительной линией, а конец R4 будет связан с отрицательной линией.

В этой ситуации, если LDR достаточно освещен, его сопротивление падает, что, в свою очередь, приводит к повышению потенциала на контакте № 2 выше опорного уровня на контакте № 3. Это мгновенно приводит к тому, что выходной контакт № 6 операционного усилителя становится логическим нулем и выключает драйвер BJT.

Когда BJT выключен, SCR и нагрузка также выключаются при наличии дневного света на LDR.
