Различные схемы автомобильных генераторов — Схемы генераторов — — Каталог статей

Список всех статей

Устаревшие схемы генераторов 60 — 70х годов прошлого века. «Жигули», «Москвич», «Волга», «Зил», «ГАЗ», «УАЗ»



Схема автомобильного генератора, это схема самого генератора, схема соединенного с ним регулятора напряжения и схема цепи возбуждения генератора. Генератор с регулятором напряжения иногда называют – генераторная установка.

Автомобильный генератор — это трехфазная синхронная машина. Принцип действия основан на явлении электромагнитной индукции. Смысл явления состоит в том, что в обмотке индуктируется электродвижущая сила, если вокруг нее действует изменяющееся магнитное поле. Значит, генератор должен состоять из обмотки и вращающегося магнита. Обмотка наматывается на кольцевой сердечник, а внутри обмотки вращается ротор. Процесс намагничивания ротора, называется возбуждением генератора. Для намагничивания ротора в нем есть своя обмотка, в которую ток попадает через щетки. Ток, намагничивающий ротор, называется ток возбуждения, а обмотка ротора называется обмотка возбуждения.

По принципу действия синхронный генератор, создает переменное напряжение, а для зарядки аккумулятора и для работы всего электрооборудования, нужно постоянное напряжение, поэтому в любой автомобильный генератор, входит выпрямитель — трехфазный диодный мост. Переменный ток генератора выпрямляется диодным мостом и во внешних цепях действует постоянное напряжение и протекает постоянный ток.

Регулятор напряжения – обязательный элемент схемы, он поддерживает необходимый уровень выходного напряжения генератора.

Регулятор напряжения включается в цепь возбуждения. Его задача управлять током возбуждения. Он работает в режиме открыто – закрыто, то есть, он все время включает и выключает ток возбуждения. Напряжение генератора повышается, он отключает ток возбуждения — напряжение снижается, он снова включает ток возбуждения и напряжение повышается. Таким образом, он не дает напряжению вырасти выше заданного значения, которое должно быть 13,8 — 14,2 Вольта.

Такое напряжение необходимо поддерживать для нормальной зарядки аккумулятора и нормальной работы всех приборов электрооборудования.

Автомобильный генератор первоначально возбуждается от аккумулятора. Как только включается зажигание, выходной транзистор регулятора открывается, через него идет ток возбуждения и ротор намагничивается. Когда завелся двигатель и генератор заработал, возбуждение происходит уже от самого генератора. ЭДС генератора становится выше, поэтому генератор становится источником, а аккумулятор начинает заряжаться.

Применяются два принципа подачи тока возбуждения от генератора на собственную обмотку возбуждения.

  1. Схема возбуждения от выхода генератора

Ток возбуждения идет от выхода генератора, через замок зажигания, выход генератора всегда связан с аккумулятором.

  1. Схема возбуждения через дополнительные диоды

В этом случае, ток возбуждения выпрямляется отдельным выпрямителем, цепь возбуждения отключена от выхода генератора и, значит, от аккумулятора. Ток возбуждения идет только внутри генератора и не использует внешнюю цепь. Аккумулятор используется только для первоначального возбуждения.



Схемы генераторов с возбуждением от выхода генератора

Эти простые схемы применялись для автомобилей 60-х 70-х годов выпуска. «Жигули», «Москвичи», ЗиЛ, Газ, Уаз. Много таких автомобилей до сих пор остается в эксплуатации.

Регулятор напряжения может быть внешним и встроенным. Внешний регулятор это отдельная коробочка, которая соединяется с генератором проводами и стоит в стороне от генератора. Встроенный регулятор, входит в состав генератора, крепится внутри или снаружи корпуса, обычно, встроенный регулятор сделан вместе со щетками.

На выходе регулятора напряжения стоит мощный транзистор, это может быть биполярный, и может быть полевой транзистор. Он работает в ключевом режиме, то есть, открыт — закрыт. Открыт транзистор – ток возбуждения проходит, закрыт транзистор — ток не проходит.

Есть три варианта включения транзистора – с общим Эмиттером, общей Базой и с общим Коллектором. Поэтому ключи на транзисторах бывают с ОЭ, ОБ, ОК. Для каждого варианта транзисторного ключа есть свои особенности применения.

В регуляторах напряжения используются транзисторные ключи с ОЭ и ОК. Если заземлен транзистор, то это ключ с ОЭ, если заземлена щетка. то это ключ с ОК. Регуляторы выполненные по схеме с ОЭ называют A-Circuit, регуляторы выполненные по схеме с ОЭ называют В — Circuit.

В автомобильных схемах генераторов применяются обе схемы – и A-Circuit, и В-Circuit



Схемы с внешним регулятором напряжения

Такая схема применялась на автомобилях Жигули ранних выпусков 2101 — 2106



Такая схема применялась для автомобилей Волга, Газ, Зил, УАЗ. Генераторы Серий 16 3701 и 19.3771.

Эта схема применяется для автомобилей Крайслер и Додж. По этой схеме сделан генератор на двигатели Крайслер для автомобилей Волга и Газель.

Старая схема В-Circuit  с использованием одноконтактных щеток, то есть когда вторая щека заземлена прямо на корпус генератора есть здесь. Там же рассуждения о щеточных узлах с одним и двумя контактами и регуляторах напряжения для разных случаев.  (см. здесь)



Генераторы со встроенными регуляторами напряжения

Регулятор напряжения можно установить снаружи и внутри генератора. Такая конструкция получается более компактной и надежной, она позволяет отказаться то проводов для соединения генератора и регулятора напряжения.

При установке регулятора снаружи корпуса генератора, появляется возможность замены регулятора не снимая генератор.





Генераторы такой конструкции, со встроенным регулятором, установленном на корпусе, широко применяется для автомобилей выпускавшихся  в недавнее время и находящиеся в эксплуатации — Валдай, КАМАЗ, МАЗ, УАЗ



Все приведенные схемы используют принцип питания обмотки возбуждения от выхода генератора. Генератор часть своего выпрямленного тока отдает на собственное возбуждение.

Путь тока возбуждения: Плюс генератора, плюс аккумулятора, контакты замка зажигания, вход регулятора напряжения, обмотка (или наоборот), обмотка возбуждения, минус — масса.



Недостаток  Схемы с питанием обмотки возбуждения от выхода генератора.

Почему отказались от такой схемы и стали применять схему с дополнительными диодами, (тоже устаревшую)

В настоящее время снова используется схема без доп. диодов, в таких генераторах применяют регуляторы напряжения с микроконтроллерами.

В генераторах с питанием обмотки возбуждения от выхода генератора, весь ток возбуждения проходит через контакты замка зажигания. Этот ток для получения достаточной мощности генератора должен быть быть 3 — 5 Ампер. Такой ток  требует качественного зажима всех контактов и достаточно толстого провода,  при размыкании контактов дает сильную искру и изнашивает контакты, снижая надежность системы зарядки и системы зажигания, которая питается через эти же контакты.

Аккумулятор в любой схеме всегда подключен к плюсовому выводу генератора, это необходимо для того, чтобы генератор и аккумулятор могли работать как источники заменяя друг друга — двигатель не работает — источник аккумулятор, двигатель заработал — источник генератор.

Когда генератор не работает, аккумулятор, прямо подключенный к нему, не может разрядиться через генератор, потому, что диодный мост не пропускает ток в обратном направлении, но, через обмотку возбуждения, аккумулятор может разрядиться.

Если двигатель не завелся,  генератор не заработал, а зажигание осталось включено, то через обмотку ротора идет ток  от аккумулятора (а это 3 – 5 Ампер). По разным причинам такие ситуации иногда возникают и тогда, через несколько часов, двигатель не заведется. То есть, в схемах, в которых обмотка возбуждения запитана от выхода генератора и, значит, подключена непосредственно к аккумулятору, может неожиданно разрядиться аккумулятор.

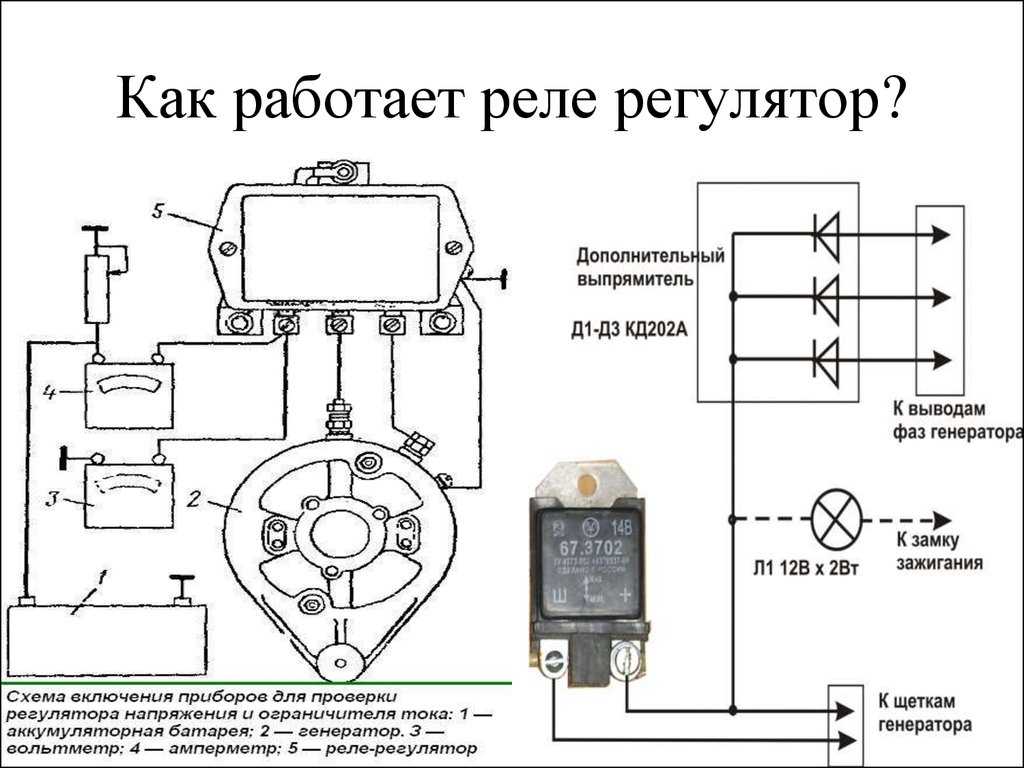

Схема с дополнительными диодами несколько сложнее, но она обеспечивает питание обмотки возбуждения, прямо внутри генератора минуя замок зажигания, обмотка возбуждения не имеет прямой связи с аккумулятором, поэтому  такая схема исключает случайную разрядку аккумулятора при невыключенном зажигании.



В схемах с дополнительными диодами, первоначальное возбуждение также происходит от аккумулятора, но очень маленьким током чрез ограничительные сопротивления или через специальную лампочку. После запуска генератора ток возбуждения идет уже по отдельной цепи, не связанной с аккумулятором, через дополнительный выпрямитель. (доп диоды)

Схемы автомобильных генераторов с дополнительными диодами.

принцип работы и схема подключения

Любой автомобиль располагает собственной бортовой автономной электрической сетью со всеми присущими элементами, источником энергии, накопителем и потребителями. Каждый из узлов функционально закончен, они объединяются электрической проводкой, а параметры сети чётко стандартизованы благодаря накопленному опыту производства автомобильного электрооборудования.

Содержание статьи:

  • 1 Для чего в машине нужен генератор
  • 2 Виды
  • 3 Устройство
    • 3.1 Генератор постоянного тока
    • 3.2 Генератор переменного тока
  • 4 Схема подключения
  • 5 Принцип работы
  • 6 Основные неисправности
  • 7 Как проверить автомобильный генератор

В качестве источника питания электроники выступает генератор, о котором и пойдет речь в этой статье.

Для чего в машине нужен генератор

Вся энергия в бортовую сеть поступает от двигателя внутреннего сгорания. Механическая энергия вращения его коленчатого вала должна быть преобразована в электрическую. Эту роль и выполняет генератор.

Читайте также: Топливный фильтр, виды, месторасположение и замена

В типовом варианте его ротор снабжён шкивом, на который надет гибкий ремень, передающий вращения от аналогичного шкива на носке коленчатого вала. Параллельно от того же ремня могут приводиться и прочие навесные агрегаты, но традиционно он именуется генераторным.

На выходе генератора образуется электрическое напряжение, способное поддерживаться в заданном диапазоне при отдаче любого тока от нуля до максимума, лимитированного номинальной мощностью.

Эту мощность прибор отдаёт при максимально допустимых оборотах ротора, привязанных к предельной частоте вращения коленвала путём подобранного передаточного соотношения ременного привода.

Виды

Выделяется два основных типа автомобильных генераторов:

  • Постоянного тока, вырабатывается напряжение определённой полярности уже непосредственно на обмотках;
  • Переменного тока, поскольку требуется всё же постоянное напряжение, то генератор снабжён внутренним полупроводниковым выпрямителем.

В настоящее время используется только второй тип, поскольку он обладает бесспорными преимуществами, причём его обмотки выдают трёхфазное напряжение, как легче поддающееся сглаживанию пульсаций и позволяющее эффективнее использовать массогабарит прибора.

Что находится внутри данного прибора разберем ниже.

Устройство

Внешне все генераторы на первый взгляд похожи, но те кто знаком с электротехникой легко определит с каким прибором имеет дело. Ситуация упрощается тем, что машины постоянного тока использовались только на совсем уж реликтовых автомобилях, давно снятых с производства.

Генератор постоянного тока

В состав динамомашины постоянного тока входят:

  • корпус;
  • обмотки возбуждения на статоре, неподвижно закреплённом в корпусе;
  • силовые обмотки на вращающемся якоре;
  • щёточный узел с меднографитовыми или угольными щётками, снимающими ток с коллектора вращающегося якоря;
  • регулятор напряжения, стабилизирующий выход путём регулирования тока возбуждения в обмотках электромагнитов статора;
  • приводной шкив на валу якоря;
  • подшипники, в которых вращается вал якоря.

Для создания приемлемой мощности на выходе весь агрегат приходилось выполнять массивным и металлоёмким, поэтому с появлением качественных выпрямительных полупроводниковых приборов генераторы постоянного тока на автомобилях применять перестали.

Генератор переменного тока

Принципиально он устроен похоже, но выходная мощность образуется многофазными обмотками статора, выполненными толстым проводом и не нуждающимися в мощных и ненадёжных токосъёмниках.

Состав оборудования тоже похож:

  • корпус с кронштейнами крепления и электрическими клеммами;
  • обмотки статора, установленные в корпусе, могут извлекаться при рассоединении его половин;
  • ротор с полюсами из мягкого электротехнического железа, медными обмотками и коллектором;
  • щёточный узел, где обычно устанавливается пара угольных щёток и встраивается интегральный полупроводниковый регулятор напряжения, через который на щётки поступает питание возбуждения;
  • блок выпрямителя, где расположен трёхфазный мост из шести силовых вентилей (диодов) и трёх относительно маломощных дополнительных диодов питания обмотки возбуждения, число диодов может отличаться в специфически устроенных современных конструкциях;
  • подшипники на валу ротора;
  • выходные разъёмы, силовой и управляющий, вторым силовым контактом выступает металлический корпус генератора;
  • шкив привода и крыльчатка принудительного охлаждения.

Весь конструктив крепится к передней части двигателя для удобной организации ременного привода от шкива коленвала. Часто отклонением генератора в сторону производится регулировка натяжения ремня, в тех случаях, когда более сложная конструкция привода навесных агрегатов не подразумевает наличие отдельного натяжителя с роликом.

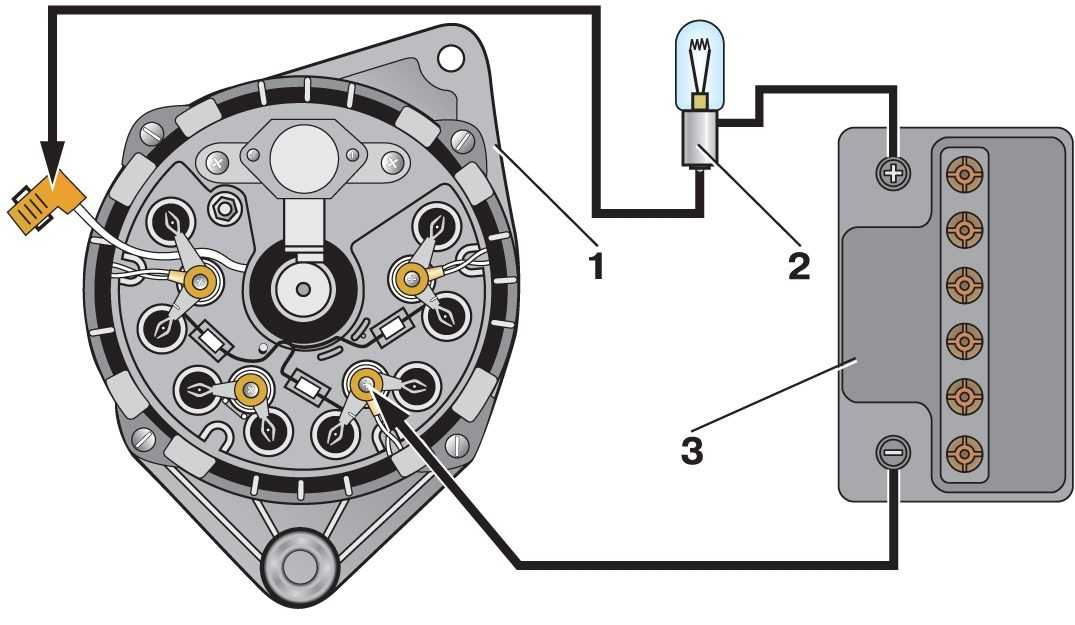

Схема подключения

Схема подразделяется на силовую и управляющую цепи. Мощный выход генератора через силовой разъём из закреплённого гайкой на шпильке провода большого сечения соединяется непосредственно с плюсовой клеммой аккумуляторной батареи.

Тонкий управляющий провод чаще всего просто соединён с цепью зажигания через контрольную лампочку. Встречаются и иные схемы, когда лампочка имеет собственное управление от специально предназначенного контакта на корпусе.

Принцип работы

Перед началом работы в автомобиле включается зажигание, и на управляющий контакт генератора поступает напряжение через лампочку. Поскольку энергию генератор в этот момент не вырабатывает, то напряжение на контакте отсутствует, и лампочка оказывается под потенциалом аккумуляторной батареи. Индикатор светится, через обмотку возбуждения протекает начальный ток.

После запуска мотора вращающееся поле обмотки возбуждения на роторе создаёт ответную индукцию в обмотках статора и генератор начинает вырабатывать электроэнергию. Дополнительные диоды поднимают напряжение на контакте лампочки, перепад на ней отсутствует, и она перестаёт светиться, сигнализируя, что всё в порядке, генератор работает.

Электронная схема в реле-регуляторе щёточного узла отслеживает выходное напряжение, увеличивая или уменьшая ток возбуждения, таким образом поддерживая выход на заданном уровне, обычно это 14-15 вольт, в зависимости от типа применённого аккумулятора и его температуры.

Батарея под таким напряжением перестаёт отдавать ток и переходит в режим заряда или удержания, выполняя роль дополнительного фильтрующего элемента, поскольку напряжение генератора пульсирует с частотой трёхфазного выпрямителя.

Если включено много потребителей, а обороты двигателя малы, прибор не в состоянии отдавать требуемую мощность, напряжение уменьшается, а часть потребителей начинает питаться от аккумулятора.

При добавлении оборотов генератор увеличивает мощность, питает потребителей, а избыток её идёт на зарядку аккумулятора. Если батарея заряжена, а мощность избыточна, то реле-регулятор уменьшает ток возбуждения, чтобы не допускать опасного роста напряжения в сети.

Основные неисправности

Проявлением неисправностей становится выход напряжения в сети из заданных пределов, а также посторонние звуки из работающего генератора.

Причины могут быть различными:

  • износ щёточного узла, он заменяется вместе с интегральным реле;
  • глубокий износ коллектора щётками, если его уже невозможно устранить шлифовкой, меняются контактные кольца или якорь в сборе;
  • выход из строя подшипников якоря, их несложно заменить после полной или частичной разборки генератора;
  • выгорание диодов выпрямителя, в настоящее время их не меняют поодиночке, замене подлежит весь диодный мост;
  • короткие межвитковые замыкания или обрывы в якоре или статоре, соответствующие детали меняются;
  • обгорание или коррозия контактов, их тоже можно заменить или очистить.

Не относящейся непосредственно к генератору, но частой неисправностью является сильный свист при добавлении оборотов двигателя. Это свидетельствует о проскальзывании ремня на приводных шкивах, натяжение можно отрегулировать, но лучше такой ремень заменить.

При снятии генератора для ремонта целесообразно сразу поменять диодный мост, подшипники и реле-регулятор со щётками. Так отремонтированный прибор обретёт максимально возможную надёжность, хотя полную гарантию может дать только новый генератор от солидного производителя.

Как проверить автомобильный генератор

В идеале генератор надо проверять на стенде, где он будет раскручен до номинальных оборотов и максимально нагружен с проверкой отдаваемой в таком режиме мощности.

Но можно приблизительно проверить его и не снимая с автомобиля.

  1. К выходной клемме генератора подключается цифровой вольтметр (например, в составе мультиметра).
  2. Двигатель запускается. Показания вольтметра должны увеличиться до номинальных 14 – 14,5 вольт. Исключением станет случай, когда батарея сильно разряжена, тогда напряжение будет расти постепенно, по мере заряда.
  3. Двигатель выводится на средние или высокие обороты, а в автомобиле включаются фары и другие мощные потребители, общей потребностью не превышающие полную мощность генератора. Напряжение должно остаться стабильным, значит генератор отдаёт свою положенную мощность.
  4. От генератора не должно раздаваться характерных воющих звуков изношенных подшипников. При появлении сомнений достаточно снять ремень и прокрутить шкив вручную. Ротор должен вращаться абсолютно плавно, без вибраций и люфтов.

Новый генератор очень надёжен и первые проблемы могут возникнуть лишь после пробега в 100-150 тысяч километров. Но часто эти приборы ходят значительно больше, особенно с промежуточной заменой щёточного узла.

Преобразование генератора в генератор переменного тока

ПРОСТО РАССЛАБЬТЕСЬ и дышите….. Некоторые люди делают эту работу сложной, хотя на самом деле она проста. Это потому, что они заняты тем, что рассказывают вам, как изменить вещи по-своему, и обычно забывают рассказать вам, как это на самом деле работает. Когда вы знаете, как это работает, у вас больше свободы делать это по-своему. Генератор переменного тока представляет собой электрическое устройство, которое генерирует переменный ток путем преобразования механической энергии в электрическую. Генераторы дешевле и их легко найти по сравнению с их аналогами — генераторами — и поэтому они более предпочтительны в транспортных средствах. Преобразование генератора в генератор переменного тока — это задача, которая может потребовать, чтобы транспортное средство переключилось с положительного на отрицательное заземление, поскольку генератор переменного тока никогда не будет работать при положительном заземлении.

Каждый производитель автомобилей использует разные схемы проводки, поэтому получение схемы проводки будет очень полезно при переходе от генератора, но для наших целей мы упростим его, чтобы вы могли видеть, что этот проект не обязательно настолько сложен для самостоятельной сборки. проект. На вторичном рынке также доступны комплекты, которые помогут выполнить это преобразование.

Выключите двигатель автомобиля и отсоедините зажимы отрицательной и положительной клемм автомобильного аккумулятора. Поверните автомобильный аккумулятор на 180 градусов и подключите кабель, ведущий к стартеру, к положительной клемме аккумулятора при преобразовании положительной массы в отрицательную. Не подсоединяйте отрицательную клемму, так как вы замкнете цепь и неизбежно произойдет поражение электрическим током.

Снимите крышку приборной панели, чтобы добраться до амперметра, если он есть в вашем классическом автомобиле. Поменяйте местами провода на задней стороне амперметра, чтобы соединить отрицательную клемму с положительной, и наоборот для преобразования отрицательной земли. Также потребуется поменять регулятор напряжения, обычно расположенный в моторном отсеке рядом с аккумулятором.

Поменяйте местами соединения на катушке зажигания, так как это помогает сохранить энергию в катушке для преобразования отрицательного заземления. Клеммы катушек зажигания обычно маркируются SW для выключателя и CB для прерывателя контактов, поэтому их нетрудно найти.

Отсоедините генератор и снимите его с места крепления. Генератор обычно имеет более короткую длину, чем кронштейн двигателя, и поэтому вам понадобится металлическая трубка, равная разнице в длине между кронштейном двигателя и длиной генератора, чтобы установить генератор на место. Плотно закрепите генератор и металлическую трубку с помощью болтов и выполните соединения на генераторе точно так же, как на генераторе. При установке нового генератора убедитесь, что он надежно закреплен на двигателе. Если задняя часть генератора слабо закреплена и подвергается вибрации, она может в конечном итоге устать и сломать одну из монтажных проушин на генераторе, а сломанная проушина на корпусе может не являться действительной гарантийной заменой. Хуже того, некоторые сменные водяные насосы теперь имеют алюминиевое литье, а монтажное ухо генератора на водяном насосе, как известно, слабое и может сломаться при малейшем нарушении.

Для тех из вас, кто хочет классический внешний вид автомобиля, но при этом хочет мощность от генератора переменного тока, теперь есть генераторы переменного тока, которые выглядят как классические генераторы, что облегчит некоторые дополнительные изменения в работе.

Снимите старый ремень генератора и установите его вместе с новым, так как шкив генератора обычно меньше.

Проверьте еще раз, чтобы убедиться, что все выключено. После завершения проверки снова подключите отрицательную клемму автомобильного аккумулятора и включите зажигание, чтобы убедиться, что все в порядке.

Каждый автомобиль имеет разную схему проводки и некоторые дополнительные шаги; мы также рекомендуем добавить сетевой предохранитель, чтобы избежать серьезного повреждения из-за короткого замыкания в системе. Хорошей новостью является то, что для большинства классических автомобилей преобразование генератора — это проект «сделай сам», который модернизирует электрическую систему вашего старинного автомобиля, особенно если вы также хотите обновить систему зажигания.
