Схема генератора автомобиля: устройство, принцип работы, подключение

Как устроен генератор автомобиля. Какие основные элементы входят в его конструкцию. По какому принципу работает автомобильный генератор. Как правильно подключить генератор в автомобиле. Какие бывают схемы подключения генератора.

Устройство автомобильного генератора

Генератор является важнейшим элементом электрооборудования автомобиля, обеспечивающим питание бортовой сети и зарядку аккумуляторной батареи. Основными компонентами генератора являются:

• Статор — неподвижная часть с обмотками
• Ротор — вращающаяся часть с обмоткой возбуждения
• Выпрямительный блок — преобразует переменный ток в постоянный
• Регулятор напряжения — стабилизирует выходное напряжение
• Шкив — передает вращение от двигателя
• Вентилятор — обеспечивает охлаждение

Статор и ротор образуют электромагнитную систему генератора. При вращении ротора в обмотках статора индуцируется переменный ток, который затем выпрямляется.

Принцип работы автомобильного генератора

Принцип работы автомобильного генератора основан на явлении электромагнитной индукции. Рассмотрим основные этапы:

1. Ротор вращается от коленвала двигателя через ременную передачу
2. В обмотке ротора создается магнитное поле
3. При вращении ротора магнитный поток пересекает обмотки статора
4. В обмотках статора индуцируется переменный ток
5. Переменный ток выпрямляется диодным мостом
6. Регулятор напряжения стабилизирует выходное напряжение

Таким образом, механическая энергия вращения преобразуется в электрическую энергию постоянного тока для питания бортовой сети автомобиля.

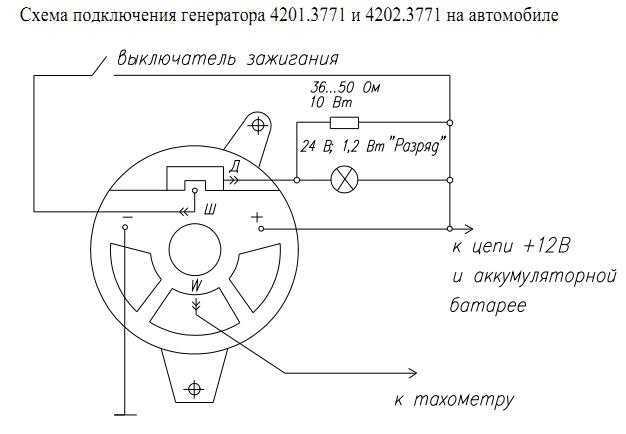

Схема подключения генератора в автомобиле

Правильное подключение генератора очень важно для его нормальной работы. Типовая схема подключения включает следующие соединения:

• Плюсовой вывод генератора — на плюсовую клемму аккумулятора
• Минусовой вывод — на массу кузова автомобиля
• Вывод управления — на замок зажигания
• Вывод обмотки возбуждения — на регулятор напряжения

При подключении важно использовать провода нужного сечения и надежно изолировать все соединения. Неправильное подключение может привести к выходу генератора из строя.

Основные неисправности генератора автомобиля

Генератор является достаточно надежным узлом, но со временем могут возникать различные неисправности. Наиболее распространенные из них:

• Износ щеток и контактных колец
• Пробой диодов выпрямительного блока
• Обрыв или межвитковое замыкание в обмотках статора
• Выход из строя регулятора напряжения
• Износ подшипников
• Повреждение ременной передачи

При появлении признаков неисправности генератора (разряд аккумулятора, шум, вибрация) необходимо провести диагностику и устранить неисправность. В некоторых случаях может потребоваться замена генератора.

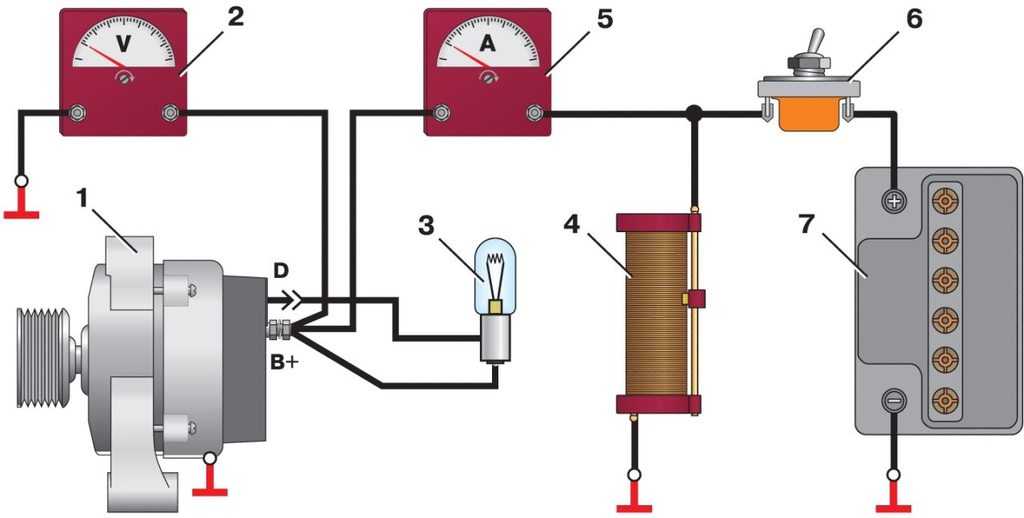

Диагностика работоспособности генератора

Для проверки исправности генератора можно выполнить следующие действия:

1. Измерить напряжение на клеммах аккумулятора на заглушенном двигателе
2. Запустить двигатель и измерить напряжение на средних оборотах
3. Включить мощные потребители и проверить напряжение
4. Провести нагрузочное тестирование на высоких оборотах

Нормальное напряжение генератора должно составлять 13.8-14.4 В. Падение напряжения при нагрузке более чем на 0.5 В говорит о проблемах в работе генератора. Также следует проверить ток зарядки и пульсации выходного напряжения.

Как продлить срок службы генератора автомобиля

Для обеспечения длительной и безотказной работы генератора рекомендуется соблюдать следующие правила:

• Своевременно проводить техническое обслуживание
• Следить за состоянием и натяжением приводного ремня
• Не допускать перегрузки генератора мощными потребителями
• Избегать попадания влаги и грязи внутрь генератора
• Своевременно заменять изношенные подшипники и щетки
• Не допускать работы генератора без аккумулятора

При бережном отношении и своевременном обслуживании современные автомобильные генераторы способны надежно работать более 200 тыс. км пробега.

Выбор нового генератора для автомобиля

При необходимости замены вышедшего из строя генератора следует учитывать следующие факторы:

• Соответствие параметров (напряжение, ток) требованиям автомобиля
• Совместимость по габаритам и способу крепления
• Надежность производителя и качество исполнения
• Наличие дополнительных функций (например, встроенного регулятора)
• Стоимость генератора и его обслуживания

Рекомендуется выбирать генераторы проверенных брендов, соответствующие оригинальным спецификациям автопроизводителя. Это обеспечит оптимальную совместимость и надежность работы.

Индукционный метод поиска. Способы подключения генератора при поиске трассы КЛ :: Ангстрем

В продолжении статьи: «Индукционный метод поиска. Общий принцип обследования местности.» мы подробно рассмотрели наиболее часто используемые способы подключения генератора к коммуникациям при поиске трассы кабельной линии.

Подключение генератора по схеме «жила — земля»

При этом способе подключения конец неповрежденной жилы кабеля присоединяют к одной из выходных клемм генератора. Вторую клемму генератора соединяют с заземлителем, которым может служить: специальный заземляющий наконечник (металлический стержень длиной 0,5 м. с подключенным к нему проводом), вбитый в землю на расстоянии 8-15 м. от кабеля, водопроводная сеть или металлическая опора линии электропередачи. Второй конец неповрежденной жилы также заземляют. На рисунке приведена схема подключения «неповрежденная жила — земля»

Непосредственное подключение генератора по схеме «неповрежденная жила — земля»

Выходной ток генератора протекает в основном через присоеди­ненную неповрежденную жилу кабельной линии и замыкается через землю. Вокруг кабеля возникает поле, интенсивность кото­рого слабо зависит от удаления от начала кабеля. Это поле можно прослушивать на протяжении всей линии и тем самым определять ее местонахождение. Однако некоторая часть обратного тока мо­жет протекать не через землю, а через броню или экран кабеля. Это приводит к некоторому общему ослаблению интенсивности поля. Причина ослабления поля в том, что направления токов в жиле и оболочке кабельной линии противоположны и поля от них частично компенсируются. Кроме того, происходит постепенное ослабление интенсивности поля вдоль кабельной линии. Это обусловлено емкостным током, величина которого уменьшается при удалении от начала кабеля. На рисунке показана интенсивность магнитного поля над кабелем при подключении генератора по схе­ме «неповрежденная жила — земля».

Интенсивность магнитного поля над кабелем при подключении генератора по схеме «неповрежденная жила-земля»

Подключение генератора по схеме «жила — броня»

При этом способе неповрежденную жилу подключают к одной из выходных клемм генератора, а другую клемму соединяют с броней (экраном) кабельной линии. На другом конце кабельной линии неповрежденную жилу также соединяют с броней (экраном) кабельной линии. Подключение генератора к кабельной линии по схеме «неповрежденная жила — броня»

Непосредственное подключение генератора по схеме «неповрежденная жила — броня»

Выходной ток генератора протекает по неповрежденной жиле и возвращается по броне (экрану) кабеля. Токи в жиле и броне про­текают в противоположных направлениях, поэтому интенсив­ность результирующего магнитного поля вокруг кабеля уменьша­ется.

Непосредственное подключение генератора с использованием неповрежденной жилы и брони удобно использовать для опреде­ления местоположения кабельной линии на местности. В случае полного обрыва кабеля или короткого замыкания (между жилами или между жилами и броней) в кабеле все соединения на противо­положном конце кабеля не имеют смысла.

Подключение генератора к работающей кабельной линии через фильтр присоединения

Поиск трассы кабеля активным методом (с использованием гене­ратора) возможен не только для обесточенного кабеля, но и для ка­беля находящегося под нагрузкой, без отключения от питающего напряжения. Это становится возможным из-за большой разницы между рабочей частотой кабеля и частотой поискового генерато­ра (обычно более 1кГц). Для реализации указанных возможностей индукционный генератор подключают к работающей кабельной линии через так называемый фильтр присоединения.

Схема подключения генератора к кабельной линии через фильтр присоединения показана на рисунке:

Подключение генератора через фильтр присоединения

Амплитудно-частотная характеристика фильтра присоединения показана на следующем рисунке. Из этого рисунка видно, что фильтр присое­динения представляет собой фильтр верхних частот. Он свободно пропускает в кабельную линию ток от индукционного генератора и предотвращает попадание рабочего напряжения кабеля на гене­ратор.

Амплитудно-частотная характеристика фильтра присоединения

После подключения к работающей кабельной линии индукцион­ного генератора в ней протекают одновременно токи двух частот: 50 Гц и рабочей частоты генератора, например 9796 Гц. Принимая индукционным приемником сигналы на частоте 9796 кГц, можно определить точное местонахождение трассы работающей кабельной линии, в том числе при наличии других работающих кабельных линий.

Индуктивная связь генератора с кабельной линией или металлическим трубопроводом

Индуктивная связь используется в тех случаях, когда необходимо исследовать определенную местность на наличие кабельных ли­ний, металлических трубопроводов или иных электропроводных коммуникаций, например перед проведением земляных работ, или когда невозможно непосредственно подключить генератор к коммуникации.

Сигнал в коммуникации наводится с помощью подключенной к выходу генератора индукционной катушки (рамки). Индукцион­ную катушку, подключенную к генератору, располагают на поверх­ности земли над предполагаемым местом нахождения кабельной линии или иной коммуникации. Принцип индуктивной связи ге­нератора с кабельной линией показан на рисунке:

Принцип индуктивной связи генератора с кабельной линией

Выходной ток генератора протекает по виткам индукционной рамки и вызывает появление магнитного поля, проходящего через окно рамки. Это поле проникает через землю и охватывает кабель­ную линию или трубопровод.

В кабеле или трубопроводе начинает протекать индуцированный ток. Этот ток в свою очередь вызыва­ет появление магнитного поля, которое опоясывает кабель (тру­бопровод) и может быть принято индукционным приемником. Таким образом, появляется возможность обнаружить кабельную линию (трубопровод) без непосредственного подключения к ним генератора.

Рассмотрим некоторые особенности определения местонахожде­ния кабельных линий или металлических трубопроводов при ин­дуктивной связи с ними генератора звуковых частот. На рисунке ниже изображено положение рамки, при котором эффективность ин­дуктивной связи генератора с кабельной линией будет наиболь­шей. Методика определения местонахождения кабельной линии или трубопровода при индуктивной связи с ними генератора зву­ковых частот поясняется на рисунке:

Определение местонахождения кабельной линии или металлического трубопровода при индуктивной связи с генератором

Согласно рисунку можно рекомендовать следующую методику определения местонахождения кабельной линии или трубопрово­да:

• Расположить индукционный приемник на местности в зоне предполагаемого местонахождения кабельной линии или трубо­провода. Поисковая катушка должна находиться в центре обсле­дуемой зоны.
• К выходу генератора, имеющего автономное питание, под­ключить индукционную рамку.
• Исключить возможность прямой связи индукционной рамки генератора с индукционным приемником. Для этого от­нести генератор от приемника на расстояние не менее 15 метров. Установить плоскость индукционной рамки генератора перпенди­кулярно поверхности земли по направлению на приемник.
• С включенным генератором начать обход местности во­круг приемника по окружности, сохраняя ориентировку плоско­сти рамки генератора перпендикулярно поверхности земли и по направлению на приемник.
• При пересечении места прохождения кабельной линии или металлического трубопровода приемником будет зафиксирован максимальный сигнал. Отметить указанное местонахождение ге­нератора и продолжать обход местности до завершения окружно­сти. Отметить другое место пересечения трассы на местности.
• Обойти указанную местность еще раз и проверить найден­ные ранее точки пересечения.
• Расположить генератор непосредственно над обнаружен­ной кабельной линией и определить точное место прохождения трассы, проходя с приемником по обследуемой местности, от од­ной отмеченной точки до другой.

Принципиальная схема генератора

Несмотря на различные типы индукционных генераторных устройств, общая принципиальная схема генератора является неизменной. То есть, в состав любого генератора входят одни и те же основные части и детали. Для того, чтобы создать магнитное поле, необходимо применение постоянных магнитов или электромагнитов, а для индуцирования переменной электродвижущей силы применяется обмотка. На демонстрационной модели она представляет собой вращающуюся рамку.

Содержание

Классическая конструкция генератора

Все витки в катушке имеют последовательное соединение, благодаря чему происходит сложение между собой всех электродвижущих сил.

Наиболее распространенным является генератор переменного тока, принцип действия которого заключается во взаимном влиянии статора и ротора. Статором называется неподвижный сердечник с обмоткой, внутри которой, вокруг оси происходит вращение подвижной обмотки, называемой ротором. Зазор между ними должен иметь минимальное значение, за счет чего поток магнитной индукции значительно увеличивается.

В классической схеме происходит вращение рамки внутри неподвижного постоянного магнита. Однако, в больших генераторных установках промышленного назначения происходит вращение электромагнита, в то время, как обмотки, наводящие электродвижущие силы, исполняют роль статора и остаются неподвижными. Для отведения тока во внешнюю цепь, применяются контактные кольца, присоединенные к концам обмотки.

Принцип работы генератора

Обмотка ротора связывается с внешней цепью с помощью неподвижных пластин, называемых щетками, которые прижимаются к кольцам. Электромагнит, создающий магнитное поле, имеет в своих обмотках силу тока, значительно меньшую, чем та, которая отдается во внешнюю цепь. В связи с этим, принципиальная схема генератора предполагает более удобным снятие генерируемого тока с неподвижных обмоток, а слабый ток через скользящие контакты подводится к электромагниту. Слабый ток вырабатывается отдельным генератором постоянного тока или подводится через выпрямитель.

В генераторах малой мощности создание магнитного поля происходит с помощью вращающегося постоянного магнита. При такой конструкции, необходимость в щетках и кольцах отпадает. Электродвижущие силы появляются в обмотках статора, являющихся неподвижными, за счет образования вихревых электрических полей, получаемых вследствие изменения магнитного потока во время вращения ротора.

Таким образом, современные генераторы представляют собой достаточно сложные электротехнические конструкции, включающие в свое устройство самые различные материалы. Их производство требует высокой точности и передовых технологий.
