Как устроен генератор ВАЗ 2108. Из каких основных частей состоит генератор. Как работает генератор ВАЗ 2108. Как правильно установить и обслуживать генератор на ВАЗ 2108. Какие могут быть неисправности генератора.

Содержание

Устройство генератора ВАЗ 2108

Генератор ВАЗ 2108 состоит из следующих основных элементов:

Ротор с обмоткой возбуждения
Статор с силовой обмоткой
Выпрямительный блок
Регулятор напряжения
Щеточный узел
Передняя и задняя крышки с подшипниками
Шкив привода

Рассмотрим подробнее устройство и назначение каждого элемента.

Ротор генератора

Ротор является основной вращающейся частью генератора. Он представляет собой вал с напрессованным на него стальным сердечником, на котором расположена обмотка возбуждения из медного провода. При подаче тока в обмотку возбуждения создается магнитное поле.

Статор генератора

Статор — это неподвижная часть генератора, состоящая из корпуса и запрессованного в него магнитопровода из электротехнической стали. В пазах магнитопровода уложена трехфазная обмотка статора, в которой при вращении ротора индуцируется переменное напряжение.

Принцип работы генератора ВАЗ 2108

Принцип работы генератора ВАЗ 2108 основан на явлении электромагнитной индукции. При вращении ротора его магнитное поле пересекает обмотки статора, в результате чего в них индуцируется переменное трехфазное напряжение.

Основные этапы работы генератора:

При запуске двигателя на обмотку возбуждения ротора подается ток от аккумулятора через регулятор напряжения.
Ротор начинает вращаться от приводного ремня, его магнитное поле пересекает обмотки статора.
В обмотках статора индуцируется трехфазное переменное напряжение.
Переменное напряжение выпрямляется диодным мостом.
Выпрямленное напряжение поступает в бортовую сеть автомобиля.

Регулятор напряжения поддерживает напряжение на заданном уровне.

Установка генератора на ВАЗ 2108

Правильная установка генератора важна для его надежной работы. Рассмотрим основные этапы установки:

Отсоедините клемму «минус» от аккумулятора.
Снимите защитный кожух и ремень генератора.
Отсоедините все электрические провода от генератора.
Открутите болты крепления генератора и снимите его.
Установите новый генератор на место.
Закрепите генератор болтами, не затягивая их полностью.
Наденьте и натяните ремень привода.
Проверьте и при необходимости отрегулируйте натяжение ремня.
Затяните крепежные болты генератора.
Подключите все электрические провода.
Установите защитный кожух.
Подключите аккумулятор и проверьте работу генератора.

Обслуживание генератора ВАЗ 2108

Регулярное обслуживание генератора позволит продлить срок его службы и предотвратить неисправности. Основные операции по обслуживанию:

Проверка натяжения приводного ремня
Очистка корпуса генератора от грязи
Проверка состояния и при необходимости замена щеток
Проверка состояния контактных колец ротора
Проверка подшипников на наличие люфта
Проверка всех электрических соединений

Возможные неисправности генератора ВАЗ 2108

Наиболее распространенные неисправности генератора ВАЗ 2108 и их признаки:

Недостаточная зарядка аккумулятора — напряжение в бортовой сети ниже 13,5 В
Перезаряд аккумулятора — напряжение выше 14,5 В
Повышенный шум при работе — износ подшипников
Сильный нагрев генератора — неисправность диодного моста
Горит лампа зарядки — обрыв или проскальзывание ремня

Как проверить генератор ВАЗ 2108

Для проверки работоспособности генератора ВАЗ 2108 можно выполнить следующие действия:

Запустите двигатель и измерьте напряжение на клеммах аккумулятора. Оно должно быть в пределах 13,8-14,2 В.
Включите максимальное количество потребителей (фары, обогрев и т.д.). Напряжение не должно упасть ниже 13,2 В.
Проверьте ток зарядки с помощью амперметра. На холостых оборотах он должен быть 10-20 А.
Осмотрите приводной ремень на предмет износа и правильности натяжения.
Проверьте плотность и уровень электролита в аккумуляторе.

Замена щеток генератора ВАЗ 2108

Щетки генератора со временем изнашиваются и требуют замены. Процесс замены щеток выглядит следующим образом:

Снимите генератор с автомобиля.
Открутите винты крепления щеткодержателя.
Извлеките старые щетки.
Установите новые щетки в щеткодержатель.
Проверьте, чтобы щетки свободно перемещались в щеткодержателе.

Установите щеткодержатель на место и закрепите винтами.
Установите генератор обратно на автомобиль.

Регулировка напряжения генератора ВАЗ 2108

Регулировка напряжения генератора ВАЗ 2108 осуществляется встроенным регулятором напряжения. Если напряжение выходит за допустимые пределы, необходимо заменить регулятор. Процесс замены:

Снимите генератор с автомобиля.
Открутите винты крепления регулятора напряжения.
Отсоедините провода от регулятора.
Установите новый регулятор напряжения.
Подключите провода согласно схеме.
Закрепите регулятор винтами.
Установите генератор на место и проверьте его работу.

Правильная эксплуатация, своевременное обслуживание и грамотный ремонт позволят генератору ВАЗ 2108 надежно работать в течение длительного времени, обеспечивая электроэнергией все системы автомобиля.

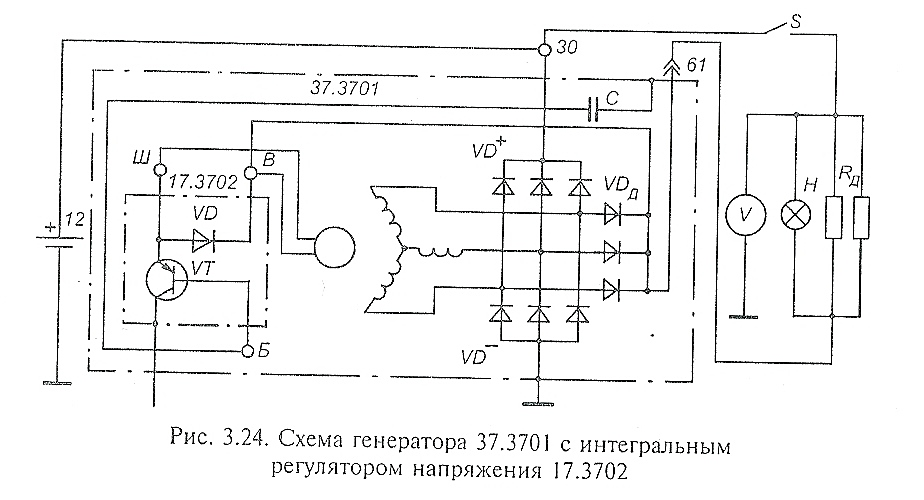

Генератор ВАЗ 2108: схема правильного подключения

Что такое генератор ВАЗ 2108 и где он установлен, знает каждый владелец этого автомобиля. Но вряд ли все смогут сказать, на каких принципах он работает, а также перечислить все основные элементы, из которых он состоит. Стоит заметить, что генератор и простой двигатель постоянного тока очень похожи по своей конструкции. Даже не просто похожи, а являются идентичными устройствами. Разница лишь в том, что один вырабатывает электроэнергию, а второй — потребляет. Но на этом отличия не заканчиваются, нужно рассмотреть более подробно систему генератора, чтобы найти их все.

Ротор и его обмотка

Можно сказать, что основа генератора – это его ротор. На нем имеется обмотка из медного провода. На роторную обмотку подается постоянное напряжение от аккумуляторной батареи. Принцип работы любой генераторной установки заключается в том, что необходимо наличие двух основных составляющих – движения и постоянного магнитного поля. Как можно последнее создать? Либо установкой мощных магнитов, либо намоткой провода на магнитопроводе. Первый вариант отпадает сразу же, так как стоимость, например, ниодимовых магнитов, которые идеально подходят для этой цели, чересчур высокая. Схема генератора ВАЗ 2108 включает в себя обмотку на роторе.

Все о ВАЗ-2109: характеристики, возможности тюнинга

ВАЗ-2109 — машина, пользующаяся популярностью, у нее много поклонников и ценителей. Этот…

Намного дешевле и проще оказывается провести намотку на магнитопроводе медного кабеля. Все дело в том, что при подаче напряжения на такую обмотку происходит генерация магнитного поля. И оно тем больше, чем выше напряженность поля. Следовательно, при увеличении характеристик питающего напряжения усиливается и поле. Стоит заметить, что медный провод оказывается во много раз дешевле ниодимовых магнитов, а срок службы его очень высокий. Электрические повреждения нанести ему практически нереально, равно как и механические. Последние — разве что при неосторожном обращении во время ремонта.

Статорная обмотка

Генератор ВАЗ 2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

Регулятор холостого хода автомобиля

Регулятор холостого хода – это пошаговый электродвигатель анкерного вида, который оснащается…

По сути, конечно, статорная обмотка автомобильного генератора состоит из трех абсолютно равных частей. Причина в особенном способе вырабатывания электроэнергии — получить требуется трехфазное переменно напряжение, которое впоследствии будет выпрямляться. Но об этом процессе будет рассказано ниже. Другими словами, статор автомобильного генератора очень сильно похож на аналогичный элемент асинхронного двигателя. Даже соединение обмоток производится по такой точно схеме. Подключение генератора ВАЗ 2108, а если точнее, то его обмоток, производится по схеме «звезда».

Крышки и подшипники

В передней и задней крышках, которые крепятся к корпусу статора, имеются подшипники. Они необходимы для обеспечения нормального функционирования генератора. С их помощью ротор свободнее вращается, но самое главное — производится его центровка строго по оси вращения. Следовательно, магнитопровод ротора не цепляет обмотку статора во время работы. Крышки выполнены из легкого металла — алюминия, который выполняет сразу несколько функций.

Во-первых, алюминий прекрасно поглощает и отдает тепло. А генератор ВАЗ 2108 очень сильно нагревается во время работы. Во-вторых, алюминий имеет малый вес, что позволяет облегчить всю конструкцию. Кроме того, на генераторе, в передней его части, монтируется крыльчатка. Во время вращения ротора она вырабатывает поток воздуха, который поступает на корпус механизма. За счет этого происходит дополнительное охлаждение.

Привод генератора

Для привода используется ремень генератора ВАЗ 2108. Стоит отметить, что эта модель автомобиля производилась лишь с карбюраторной системой впрыска, поэтому ремень на ней устанавливался клиновидный. На более новых автомобилях девятого и десятого семейства, топливная система у которых инжекторного типа, ставят несколько иной ремень. Он больше похож на тот, которым приводится в движение механизм ГРМ, только вместо зубьев с внутренней стороны у него ручейки.

Выпрямительный мост

Именно с помощью этого устройства происходит преобразование переменного напряжения в постоянное. Ведь вы знаете, что в бортовой сети автомобиля имеется плюс и минус. А некоторые даже могут сказать, что генератор ВАЗ 2108 выдает 12 Вольт. Правда, тут же найдется кто-нибудь, кто сможет уточнить немного, упомянув о том, что на некоторых автомобилях в бортовой сети 24 Вольт. Но на восьмерках, конечно же, всего 12, этого вполне достаточно. Так вот, в бортовой сети плюс и минус, а на выходе обмотки генератора три фазы. Что же делать?

Для этой цели и применяется выпрямительный блок. Состоит он из трех пар полупроводниковых диодов. Получается так, что два диода выпрямляют каждую фазу, поступающую от статорной обмотки. А на выходе этого устройства после осуществления преобразования получается постоянное напряжение. Также схема генератора ВАЗ 2108 включает в себя конденсатор, который производит отсечку всего переменного тока, остающегося после блока выпрямителя. Но вот беда в другом — в зависимости от того, какая частота вращения у ротора, происходит и изменение напряжения на выходе. Как же от этого избавиться?

Регулятор напряжения

Проблема поставлена, ее нужно решать. А сделать это несложно, если просто стабилизировать напряжение, которым запитывается обмотка ротора генератора. Все дело в том, что теперь, независимо от того, какое напряжение будет на выходе пары источников питания — генератора и аккумулятора, к обмотке возбуждения (ротора) подается только стабильное. На автомобилях ВАЗ 2108 напряжение генератора составляет порядка 12,5-13,8 Вольта. Следовательно, магнитное поле будет всегда одинаковым, независимо от частоты вращения ротора. И если это так, то на статорной обмотке напряжение тоже будет стабильным.

Как демонтировать генератор

Чтобы замена генератора ВАЗ 2108 прошла максимально быстро, вам потребуется наличие проникающей смазки. Причина ее необходимости кроется в самом нижнем креплении. Болт расположен на уровне поддона двигателя. К сожалению, не всегда на машине имеется грязезащитный щиток. А даже если он и стоит, то влага и пыль попадают на резьбовое соединение. Поэтому его нужно обильно обработать проникающей смазкой, после чего дать отстояться хотя бы с полчаса. Этого времени достаточно, чтобы произошло размокание всей ржавчины и грязи на резьбе.

Если давно не снимался генератор, то лучше этой же смазкой обработать и верхнюю гайку. После такой небольшой подготовки выкручиваете с верхней шпильки гайку полностью. При помощи накидного и торцового ключей выкручиваете нижний болт. Желательно проводить эту работу снизу автомобиля, так намного удобнее будет. Вполне возможно, что болт туго начнет выходить. Для того чтобы его вытянуть, вам потребуется воспользоваться болтом или шпилькой чуть меньшего диаметра. Заметьте, что все эти работы должны проводиться при отключенной аккумуляторной батарее. Все провода, которыми проведено подключение генератора ВАЗ 2108, также требуется отсоединять.

Как установить новый генератор

Монтаж нового генератора производится в обратной последовательности. Внимательно посмотрите на состояние нижнего болта. Если на нем имеются повреждения резьбы, то лучше замените его. Вам же окажется проще впоследствии проводить ремонт генератора. Особое внимание при установке уделяйте натяжению ремня. Если он окажется недостаточно натянутым, то ваш аккумулятор будет плохо заряжаться. А если же сильно натянуть ремень, то произойдет разрушение подшипника в передней крышке. В итоге вы получите неприятный свист при работе двигателя. И причина тому — появление люфтов в подшипнике. Установка генератора на ВАЗ 2108 должна производиться так, чтобы не возникло даже малейших перекосов.

Заключение

В завершение хотелось бы отметить, что только своевременное обслуживание обеспечит нормальную и стабильную работу генераторной установки. Заменять регулятор напряжения, который на восьмерках объединен в один узел со щетками, необходимо вовремя. Не стоит дожидаться того момента, когда пропадет питание роторной обмотки из-за полного разрушения щеток. Лишь при этих условиях генератор ВАЗ 2108 не подведет и будет всегда выдавать нормальную зарядку для аккумулятора.

Генератор Г 222 для автомобилей «Жигули» ВАЗ 2105 — Схемы генераторов — — Каталог статей

Все статьи по генераторам

Список всех статей удобный поиск

Генератор Г222 для автомобилей «Жигули» ВАЗ 2105 и Ваз 2107 до 1985 г. Выпуска

14В, 50А

На последующих выпусках автомобилей ВАЗ 2105, Ваз 2107, ВАЗ 2104, устанавливался генератор 372. 3701 от автомобилей ВАЗ 2108

Внешне генераторы легко отличить по виду регулятора напряжения (таблетки)

Г222

372.3701

В генераторе Г222 используется регулятор напряжения (таблетка) Я112В, похожий на него регулятор Я112А

ставить нельзя, через него будет разряжаться аккумулятор.

Описание генератора

Генератор Г222 до сих пор выпускается в запчасти для остающихся в эксплуатации автомобилей. Продавцы в магазинах продают его для автомобилей серии 2105, не спрашивая год выпуска. Почти все оставшиеся автомобили штатно укомплектованы генератором 372.3701. Генератор Г222, не работает без переделки проводки на автомобилях, с генератором 372.3701. Правильно покупать генератор 372.3701 (восьмерочный), а не переделывать проводку под генератор Г222.

В связи с большим износом парка, генераторы большинства автомобилей в сильно изношенном состоянии, требуют ремонта или замены на новые.

Генератор Г222 имеет обычную схему – обмотка статора, ротор и диодный мост. Регулятор напряжения встроенный, вместе со щеточным узлом, вставлен в генератор. Корпус генератора заземлен, то есть, соединен с массой . В однопроводной схеме автомобиля все элементы одним проводом соединяются с массой.

Генератор похож на своего предшественника Г221 от ВАЗ 2101-06, кроме диодного моста и передней крышки корпуса, остальные части от Г221 для Г222 не подходят, хотя можно собрать варианты, которые будут вполне работоспособны..

Работа генератора Г222

При включении зажигания, от контакта 15\1 через 10 й предохранитель, на точку Б регулятора напряжения попадает плюс от аккумулятора, регулятор открывается и от плюса аккумулятора, через точку выхода генератора, на точку

В регулятора, протекает ток возбуждения, он через щетки попадает в обмотку возбуждения и далее на массу. Ток возбуждения получается максимальным — около 3 Ампер. Ротор намагничивается и при вращении его полюсные наконечники, создают меняющееся магнитное поле, которое генерирует в обмотке статора ЭДС.

Переменная ЭДС обмотки, создает ток через диодный мост и на выходе получается практически постоянное напряжение.

Генератор рассчитывается таким образом, чтобы уже на малых оборотах, он гарантировано развивал напряжение 13,8 -14,2 В. При дальнейшем увеличении оборотов, напряжение может очень сильно вырасти, что недопустимо. При увеличении нагрузки, когда включено много приборов, напряжение снижается, но оно должно оставаться не ниже 13,5 В.

Напряжение в заданных пределах поддерживает регулятор напряжения

Регулятор напряжении типа Я 112В включает и выключает ток возбуждения. Регулятор работает в режиме открыто – закрыто. При частом переключении рост и спад напряжения получается незначительным, так что напряжение остается практически постоянным. Скачки и спады напряжения дополнительно сглаживает аккумулятор. Частота, с которой работает регулятор 20-25 Гц,

Контрольная лампа и вольтметр

Для контроля за работой генератора используется лампочка и вольтметр

«Жигули» был первым советским автомобилем, в котором не было амперметра. Во всех автомобилях, вплоть до 70х годов, для контроля за электрооборудованием использовался амперметр. Недостаток амперметра был в том, что он был включен так, что через него проходил ток всех потребителей, при нарушении контактов амперметра все начинало плохо работать или вовсе отключалось. Для тех, кто умел пользоваться амперметром, он был достаточно информативным прибором, но главное, он, по отклонению стрелки в плюс или минус, показывал идет зарядка или нет, то есть работает генератор или нет. Для повышения надежности электрооборудования от амперметра отказались и в моделях поколения Ваз 2105 вставили Вольтметр. Вольтметр подключатся параллельно и его неисправности никак не влияют на работу электрооборудования, кроме того, для понимающего водителя, он дает больше информации, чем амперметр.

Для управления лампочкой установлено специальное реле РС 702 с нормально замкнутыми контактами. Если генератор не работает, контакты реле замкнуты и, при включении зажигания, ток идет от аккумулятора через 9 предохранитель, точку 87 реле, через замкнутые контакты на точку 30\51 и через блок предохранителей на лампочку. Лампочка горит. Ток от аккумулятора через катушку реле РС 702 с точки 86, пройти не может, на пути к минусу аккумулятора стоят минусовые диоды, которые в этом направлении тока не пропускают. Когда генератор заработал, то появляется ток с выхода генератора, через 9 предохранитель, на точку 86, через катушку реле, на среднюю точку обмотки и далее замыкается через плюсовые диоды на выход генератора. Катушка реле РС 702 намагничивается и размыкает контакты,

лампочка гаснет, значит состояние нормальное, генератор работает. То есть, когда генератор заработал, реле контрольной лампы питается фазным напряжением генератора и реле срабатывает, размыкая контакты. К сожалению, лампочка не загорается при перезарядке, когда напряжение, из – за пробоя регулятора, может возрасти до 16 Вольт, аккумулятор начнет выкипать, и лампочки начнут перегорать.

В отличие от прежней схемы ВАЗ 2101, эта проблема решена. Вольтметр, покажет, что напряжение стало выше нормы – стрелка уходит в красную зону шкалы справа

Что делать, если генератор не работает.

Если генератор не работает, то при работающем двигателе продолжает гореть красная лампочка разрядки аккумулятора.

Надо проверить на месте ремень генератора или нет, и проверить его натяжение

Надо проверить 10 й предохранитель

Проверить напряжение на проводе к регулятору напряжения (в точке Б), там должно быть 12 Вольт.

Проверить наличие плюса от аккумулятора на силовом выходе генератора.

Если плюсы есть на обеих точках, а генератор не работает, можно попробовать заменить регулятор напряжения не снимая генератор. Это сделать сложно, а на старых заржавевших генераторах невозможно. Придется снимать генератор.

Если генератор очень старый, его надо заменить. См. ремонт генератора

Если аккумулятор разряжается, а лампочка не горит, то надо проверить вольтметром напряжение. Если напряжение на аккумуляторе выше 13,5 Вольт, то значит генератор работает, а аккумулятор уже не годен.

Если напряжение меньше 13,5 Вольт, а лампочка не горит, то надо проверить 9-й предохранитель, возможно обрыв в цепи контрольной лампочки, или неисправно реле РС 702. Если устранили проблему с лампочкой, то дальше надо найти причину пониженного напряжения генератора.

Перезаряд

Надо обращать внимание на вольтметр. Если стрелка вольтметра ушла в красную зону шкалы, значит напряжение стало выше нормы. При этом, аккумулятор станет мокрым, появится запах кислоты, лампочки будут гореть ярко и помаргивать. Такое происходит, если пробило регулятор напряжения. Надо замерить напряжение на аккумуляторе, убедиться, что оно больше 14,5 Вольт, регулятор точно пробит и его надо заменить. Если регулятор в алюминиевом корпусе, то в нем ставится таблетка Я112В её нельзя путать с таблеткой Я112А и, тем более, с похожей внешне, таблеткой Я120

Буквы на регулятор Я112В многих его аналогах с другими обозначениями должны быть БВШ, если ВВШ, то это Я112А и его ставить нельзя.

Более современные однокорпусные регуляторы для генераторов Г222 со щеточным узлом значительно надежнее.

Автомобили с генераторами Г222 уже большая редкость, те, которые еще в строю, в основном с восьмерочными генераторами 372. 3701.

Поставил восьмерочный генератор, теперь машина не глохнет

Если машина старая, и стоял генератор Г222, а нужно поставить генератор 372.3701, то придется делать так.

Провод возбуждения, который приходил на регулятор напряжения генератора Г222 надо подключить к точке L генератора 372.3701,

Через этот провод будет включаться первоначальное возбуждение. Лампочка контроля зарядки, при таком включении, никуда не подключается и работать не будет, но в машине есть вольтметр, по которому можно отслеживать зарядку.

При выключении зажигания, генератор продолжает работать, ток возбуждения идет от доп. диодов и не прерывается замком зажигания, этот ток идет в цепь системы зажигания и двигатель не заглохнет. Для того, чтобы двигатель при выключении зажигания глох, в провод возбуждения нужно впаять диод (например маленький доп. диод от старого диодного моста). Этот диод будет пропускать ток для первоначального возбуждения генератора, а обратно, при выключении двигателя, не пропустит его в систему зажигания и двигатель заглохнет.
