Схема генератора ваз 2109. Генератор ВАЗ 2109: устройство, схема подключения, ремонт и замена

Как устроен генератор ВАЗ 2109. Какая схема подключения генератора на ВАЗ 2109. Как проверить и отремонтировать генератор ВАЗ 2109 своими руками. Как правильно снять и заменить генератор на ВАЗ 2109.

Содержание

Устройство и принцип работы генератора ВАЗ 2109

Генератор является важнейшим элементом электрооборудования автомобиля ВАЗ 2109. Он вырабатывает электрический ток для питания всех потребителей и зарядки аккумуляторной батареи при работающем двигателе. На ВАЗ 2109 устанавливается генератор переменного тока модели 37.3701.

Основные элементы конструкции генератора ВАЗ 2109:

  • Ротор — вращающаяся часть с обмоткой возбуждения
  • Статор — неподвижная часть с силовой обмоткой
  • Щеточный узел для подачи тока на обмотку ротора
  • Выпрямительный блок (диодный мост)
  • Регулятор напряжения
  • Шкив с ременной передачей от коленвала
  • Передняя и задняя крышки с подшипниками

Принцип работы генератора ВАЗ 2109 основан на явлении электромагнитной индукции. При вращении ротора его магнитное поле пересекает обмотки статора, индуцируя в них переменный ток. Этот ток выпрямляется диодным мостом. Регулятор поддерживает напряжение на выходе генератора в пределах 13,6-14,4 В.


Схема подключения генератора ВАЗ 2109

Схема подключения генератора ВАЗ 2109 достаточно проста:

  • Плюсовой вывод генератора соединяется с плюсовой клеммой аккумулятора
  • Минусовой вывод — на массу кузова
  • Вывод «W» идет на тахометр (если установлен)
  • Вывод «D» подключается к контрольной лампе заряда

Важно правильно подсоединить все провода согласно схеме. Ошибки в подключении могут привести к выходу генератора из строя.

Признаки неисправности генератора ВАЗ 2109

О проблемах с генератором ВАЗ 2109 могут свидетельствовать следующие признаки:

  • Постоянно горит лампа заряда аккумулятора на панели приборов
  • Аккумулятор быстро разряжается
  • Повышенное или пониженное напряжение в бортовой сети
  • Посторонние шумы при работе генератора
  • Сильный нагрев генератора

При появлении таких симптомов необходимо проверить генератор и устранить неисправность.

Как проверить генератор ВАЗ 2109

Проверку генератора ВАЗ 2109 можно выполнить следующими способами:

Проверка мультиметром

1. Запустите двигатель и измерьте напряжение на аккумуляторе — оно должно быть 13,6-14,4 В.


2. Проверьте сопротивление обмоток ротора и статора.

3. Прозвоните диоды выпрямительного блока.

Проверка нагрузочной вилкой

1. Подключите нагрузочную вилку к аккумулятору.

2. Запустите двигатель и постепенно увеличивайте нагрузку.

3. Напряжение не должно падать ниже 13 В.

Визуальный осмотр

Проверьте состояние щеток, контактных колец, подшипников, проводки.

Основные неисправности генератора ВАЗ 2109

Наиболее распространенные поломки генератора ВАЗ 2109:

  • Износ или зависание щеток
  • Пробой диодов выпрямительного блока
  • Обрыв или межвитковое замыкание обмоток статора/ротора
  • Выход из строя регулятора напряжения
  • Износ подшипников
  • Обрыв или проскальзывание приводного ремня

Большинство этих неисправностей можно устранить своими руками при наличии навыков.

Как снять генератор ВАЗ 2109

Для снятия генератора ВАЗ 2109 выполните следующие действия:

  1. Отсоедините минусовую клемму аккумулятора
  2. Снимите защитный кожух ремня генератора
  3. Ослабьте натяжение ремня и снимите его со шкива
  4. Отсоедините провода от генератора
  5. Открутите болт нижнего крепления генератора
  6. Выкрутите верхний болт крепления и снимите генератор

Установка выполняется в обратном порядке. Не забудьте правильно натянуть ремень.


Ремонт генератора ВАЗ 2109 своими руками

Многие неисправности генератора ВАЗ 2109 можно устранить самостоятельно:

Замена щеток

1. Снимите заднюю крышку генератора

2. Извлеките старые щетки из щеткодержателей

3. Установите новые щетки, проверьте их свободный ход

Замена подшипников

1. Разберите генератор

2. Спрессуйте старые подшипники

3. Запрессуйте новые подшипники

Замена регулятора напряжения

1. Снимите щеточный узел с регулятором

2. Открутите регулятор от щеточного узла

3. Установите новый регулятор напряжения

При серьезных поломках лучше обратиться в автосервис.

Как выбрать новый генератор на ВАЗ 2109

При выборе нового генератора на ВАЗ 2109 обратите внимание на следующие параметры:

  • Номинальный ток — не менее 80 А
  • Номинальное напряжение — 14 В
  • Мощность — 950-1000 Вт
  • Тип щеточного узла — разборный
  • Наличие встроенного регулятора напряжения

Рекомендуемые модели генераторов: 37.3701, 9402.3701, 9422.3701.

Выбирайте продукцию проверенных производителей — КАТЭК, ПРАМО, ELDIX, STARTVOLT.



Описание работы генератора на ВАЗ 2109, инструкция по демонтажу и замене » Авто центр ру



Как известно, генераторное устройство выполняет роль питания всех электрических приборов автомобиля при заведенном двигателе. Так что выход из строя этого узла может привести к серьезным последствиям. В этой статье мы расскажем о том, как диагностируется и ремонтируется генератор отечественного автомобиля ВАЗ 2109 и что для этого необходимо.

Особенности работы

Как может выглядеть неисправный узел, как снимать и как разобрать генератор, как осуществляется его переборка? Если на инжекторе или карбюраторе ВАЗ 21099 или 2109 устройство не дает зарядку, в первую очередь давайте разберемся в особенностях его функционирования, а именно в схеме питания.

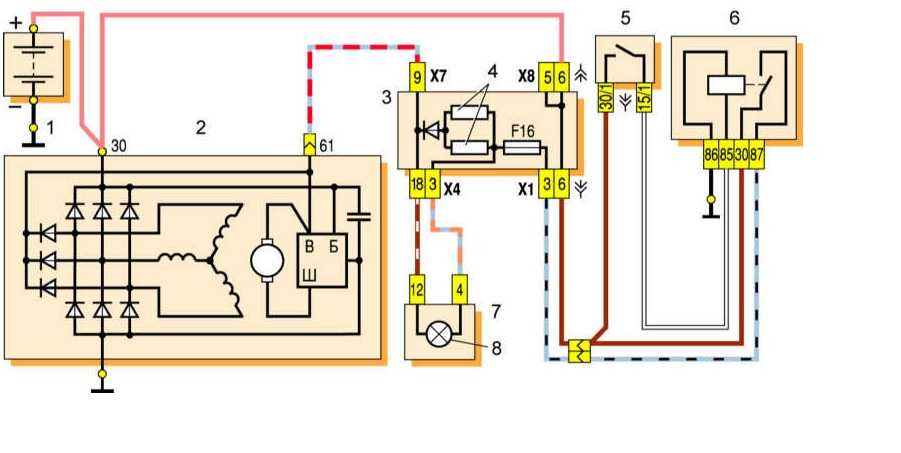

Схема питания генератора

Схема питания узла

Итак, что включает в себя схема:

  1. Сам генератор ВАЗ 2109.
  2. Минусовой диод.
  3. Дополнительный элемент.
  4. Плюсовой диод.
  5. Контрольная лампочка, она же сообщает водителю о разряде АКБ.
  6. Приборная панель транспортного средства.
  7. Вольтметр.
  8. Блок с предохранителями, установленный в моторном отсеке под лобовым стеклом напротив водительского места.
  9. Резисторные элементы, установленные в этот же блок.
  10. Реле зажигания «девятки».
  11. Сам замок.
  12. АКБ.
  13. Конденсаторное устройство.
  14. Обмотка.
  15. Реле регулятора напряжения генератора, установленное в моторном отсеке.

Следует отметить, что схема подключения генератора ВАЗ 2109 актуальна для всех машин с передним приводом восьмой линейки — и 2108, и 21099 (автор видео — Семен Педань).

Проверка на исправность

Ремонт генератора ВАЗ 2109 или ВАЗ 21099 осуществляется в случае выявления поломок в работе узла. Чтобы определить неисправности генератора, существует несколько способов. Наиболее оптимальным из них является диагностика с помощью мультиметра, но для ее осуществления вам также потребуется помощник. Именно о том, как проверить генератор на ВАЗ 21099 или 2109 с помощью тестера, мы расскажем далее.

Итак, чтобы определить неисправности генератора мультиметром, выполните следующие действия:

  1. В первую очередь, необходимо продиагностировать регулятор напряжения ВАЗ. Как показывает практика, если генератор на ВАЗ 2109 ил ВАЗ 21099 работает некорректно, проблема может заключаться в работоспособности трехуровневого регулятора напряжения. Особенно этому способствует перенапряжение в электроцепи. Для проверки на тестере необходимо выставить режим замера напряжения. Итак, заведите двигатель и замерьте напряжение на клеммах аккумулятора либо на выводах самого генераторного узла. Если все нормально, то это параметр будет колебаться в районе 14-14.2 вольт. Затем нажмите на газ и еще раз проверьте параметр — он должен увеличиться, но не более, чем на 0. 5 вольт. В том случае, если показатели на ВАЗ 2109 карбюратор или ВАЗ 21099 инжектор отличаются, это говорит о некорректном функционировании элемента. Вероятнее всего, реле напряжения ВАЗ 2109 придется заменить.
  2. Далее, осуществляется диагностика диодного моста генератора. Сам мост состоит из шести элементов, трое из которых считаются положительными, а остальные три — отрицательными. Часть диодов имеют массу на аноде, а другая часть — на катоде. Чтобы проверить диодный мост генератора ВАЗ, тестер переводится в режим звука, то есть при замыкании выходов щупов вы сможете услышать характерный звук. От вас требуется произвести проверку каждого диода в разных направлениях, при этом звук должен быть слышен только в одном из них. Если при проверке звук доносится в обоих направлениях, это свидетельствует о том, что диод пробит. Наиболее оптимальным вариантом будет замена диодного моста.
  3. Перед тем, как разобрать узел и произвести его ремонт, проверьте работоспособность статора, он представляет собой стальной цилиндр, внутри которого расположена обмотка механизма. Для диагностики нужно отключить выводы статора от диодного моста. Сначала осмотрите элемент визуально — на нем не должно быть следов повреждений или подгораний. Мультиметр выставляется в режим замера сопротивления. Сначала измерьте параметр сопротивления между выводом обмотки и корпусом (вывод можно использовать любой). Полученные показатели должны быть высокими и стремиться к бесконечности. В том случае, если показатели составили 50 кОм, это говорит о необходимости замены генератора.
  4. С помощью мультиметра также можно проверить работоспособность ротора — он представляет собой стальной стержень с намотанной обмоткой. на одном конце стержня располагаются кольца, по которым проходят щетки генератора ВАЗ. Вам необходимо демонтировать ротор и визуально осмотреть, в каком состоянии находится обмотка и подшипник генератора. Целостность обмотки можно проверить с помощью мультиметра, после чего производится замер параметра сопротивления между кольцам. Полученные показатели должны быть не более нескольких Ом. Замена щеток генератора ВАЗ 2109 требуется в случае их износа.

Диагностика узла тестером

Возможные неисправности

Перед тем, как снять генератор и произвести ремонт разобранного устройства, рассмотрим основные неисправности, характерные для этого узла:

  1. При включенном зажигании не горит лампочка механизма. Как правило, такая проблема связана с поломкой замка зажигания, возможных обрывах в проводе либо поломкой предохранителя. В первую очередь, необходимо произвести диагностику предохранителей и проводки, электроцепь прозванивается с помощью тестера.
  2. Лампочка узла не горит, при этом аккумулятор сильно разряжается, но контрольные приборы функционируют нормально. Обычно причина поломки в этом случае заключается в работоспособности генератора. Речь идет о возможном замыкании диодов, плохом контакте подключения обмотки возбуждения, выходе из строя реле или неработоспособности щеткодержателей. Кроме того, в некоторых случаях проблема может крыться в обрыве проводки которая идет от генераторного узла к контрольному щитку. Возможно, причиной является просто плохой контакт самой лампочки или ее выход из строя. Чтобы давая ток, узел мог работать нормально, все его элементы должны быть работоспособными. Если проблема заключается в щетках, то их необходимо заменить на аналогичные таких же размеров.
  3. Лампочка узла работает при включенном моторе, при этом аккумулятор может перезаряжаться. В первую очередь, обратите внимание на работоспособность регулятора.
  4. При функционирующем моторе лампочка на приборной панели горит очень ярко или только на 50%. В этом случае необходимо продиагностировать ремень генератора ВАЗ — возможно, он износился или просто ослаб. Проблему может решить замена ремешка или его натяжка. В некоторых случаях причина неисправности кроется в замыкании обмотки статора на массу или обрыве цепи. Также проблема может заключаться в неработоспособности диодов либо отпайке выходов ротора от контактных колец. Неисправность можно попытаться решить путем пайки выводов.
  5. Если узел очень сильно шумит, для начала следует проверить подшипниковое устройство. Кроме того, появление шума может быть обусловлено замыканием обмотки статора на массу или замыканием одного из диодных компонентов (автор видео — Вячеслав Ляхов).

Замена и снятие своими руками

Итак, как осуществляется разборка генератора ВАЗ:

  1. Сначала отключите АКБ, сняв с нее клеммы, таким образом вы сможете обесточить бортовую сеть.
  2. Демонтируйте колпачок с вывода и выкрутите соответствующую гайку, после чего можно снять проводку со шпильки.
  3. Отключите колодку с проводкой, которая идет к разъему узла.
  4. Теперь вам необходимо немного ослабить затяжку фиксации узла к регулировочной планке. Сделав это, можно поднять узел вверх до того момент, пока он не упрется к головку БЦ. Шкив генератора после этого можно освободить от ремня.
  5. После этих действий можно полностью выкрутить винт фиксации планки к БЦ. Затем залезьте под машину и выкрутите винты фиксации кронштейна к двигателю. Узел можно демонтировать, достав его из моторного отсека. Производится разборка и замены вышедших из строя элементов на новые, после чего осуществляется обратная сборка генератора.

1. Демонтируйте колпачок и отсоедините провода.

2. Открутите винты фиксации планки и кронштейна, демонтируйте узел. Извините, в настоящее время нет доступных опросов.

Видео «Как правильно разобрать и перебрать узел своими руками»

Инструкция по разбору и переборке генераторного узла для ВАЗ представлена на видео ниже (автор ролика — Denis Legostaev).



Генератор ВАЗ 2109

Без аккумуляторной батареи машина далеко не уедет, поскольку электрические приборы в ней работать просто не будут. Функцию зарядного устройства в девятке выполняет генератор ВАЗ 2109, который имеет маркировку 37. 3701. Включение нормально работающего механизма должно произойти в момент начала движения автомобиля, но в определенных условиях небольшая задержка допустима.

При нормальной эксплуатации снимать и ремонтировать заводской генератор вряд ли придется. Но состояние отечественных дорог и погодные условия вынуждают время от времени производить такую операцию. Для проведения ремонта понадобятся схема подключения генератора ВАЗ 2109, набор инструментов и опыт в таких работах. Но в некоторых случаях лучше обращаться в ремонтную мастерскую, где специалисты демонтируют устройство машины и при необходимости заменят регулятор напряжения ВАЗ 2109, щетки генератора, крепление и прочие детали, вышедшие из строя.

Содержание

  • Как демонтировать зарядное устройство
  • Тестирование автогенератора на ВАЗ 2109
  • Проверка автогенератора мультиметром
  • Мнение эксперта

Вернуться к оглавлению

Как демонтировать зарядное устройство

Генератор к девятой модели «Жигулей» рассчитан на переменный ток и является трехфазным со встроенным в него выпрямителем. Устройство электронное, вращающееся по часовой стрелке. Если знать, как проверить генерирующее ток устройство, можно сэкономить на оплате услуг автосервиса. Продиагностировать зарядное устройство можно при помощи простейших электроизмерительных приборов (амперметра, вольтметра). А сломанный подшипник генератора ВАЗ 2109, можно определить по звуку, который он издает, или методом осмотра.

С целью замены или ремонта поврежденных частей генерирующее электрический ток устройство необходимо демонтировать.

Для этого машину загоняют на эстакаду или яму. Демонтаж производится согласно следующему алгоритму:

  • машину обесточивают путем отсоединения клемм аккумулятора;
  • далее снимают резиновый колпачок, который защищает отрицательный вывод механизма от влаги и частиц грязи;
  • затем отворачивают крепежную гайку и снимают со шпильки проводники;
  • после отсоединяют от разъема генератора колодку с имеющимися на ней проводами;
  • теперь нужно ослабить затяжку крепления генератора к планке, которая регулирует его положение относительно вертикальной оси;
  • необходимо поднять демонтируемое устройство в самую верхнюю точку и снять со шкива ремень генератора;
  • на предпоследнем этапе демонтажа детали раскручивается болт, при помощи которого регулировочная планка крепится к цилиндрам;
  • теперь со стороны днища машины откручиваются два болта, с помощью которых нижний кронштейн крепится к блоку цилиндров;
  • затем механизм можно извлечь из-под капота.

Число действий, необходимых для снятия генератора невелико, и демонтаж вполне можно выполнить своими руками. По окончании ремонтных работ, следует проверить, в каком состоянии находится ремень и натянуть его на шкив генератора. Размер шкива должен точно соответствовать ремню.


Вернуться к оглавлению

Тестирование автогенератора на ВАЗ 2109

Неполадки в работе генератора приводят к тому, что автомобиль теряет мощность. Поэтому нужно внимательно следить за работоспособностью машины, своевременно проверять рабочее стояние узлов. Вентили генератора воспрещается тестировать прибором, дающим на выходе напряжение свыше 12 В, иначе они могут быть пробиты. Если такое тестирование вдруг окажется необходимым, следует полностью обесточить генератор.

У нормально работающего механизма щетки на генератор на ВАЗ 2109 должны быть хорошо притерты к контактам коллектора (контактным кольцам), зазор между ними должен быть минимальным.

Также можно проверить, исправно ли работает регулятор ВАЗ. Если на работающей машине при включенных фарах ближнего света напряжение в сети автомобиля выходит за пределы 13,5-14,2 В, то необходима замена регулятора напряжения. Современный трехуровневый регулятор напряжения идет в комплекте вместе со щетками. Он представляет собой компактную и удобную конструкцию.

Регулятор напряжения генератора и подшипники ремонту не подлежат, детали идут под замену целиком.


Вернуться к оглавлению

Проверка автогенератора мультиметром

Неисправности подшипников в зарядном устройстве выявить мультиметром вряд ли удастся. А вот для обнаружения неисправностей в реле генератора или неполадок в проводке он вполне подойдет. Последовательность действий при проверке состояния узлов мультиметром на ВАЗ 21093 инжектор или карбюратор такова:

  1. Для начала проверяется генераторное реле.
  2. Затем диагностируют диодный мост генератора ВАЗ в звуковом режиме мультиметра. Прибор начинает пищать только при проверке одного из направлений моста. Если писк появляется в обоих направлениях — мост пробит.
  3. Чтобы проверить статор, измерительный прибор переключается в режим определения сопротивления. Если сопротивление между выводами обмотки и корпусом статора будет меньше 50 кОм — зарядное устройство в скором времени выйдет из строя.
  4. Далее проверяется состояние обмотки ротора автогенератора. Сопротивление между контактными кольцами должно быть небольшим. В случае короткого замыкания или обрыва ротор придется менять.
  5. В конце тестируется провод возбуждения генератора.

Имея среди инструментов обычный мультиметр, можно произвести диагностику автогенератора. Для этого необязательно обращаться в автосервис.


Вернуться к оглавлению

Мнение эксперта

Профиль в VK

Руслан Константинов

Подробнее об эксперте

Руслан Константинов – опыт профессионального ремонта автомобилей 10 лет. Окончил Ижевский государственный технический университет имени М.Т. Калашникова по специальности «ЭКСПЛУАТАЦИЯ ТРАНСПОРТНО-ТЕХНОЛОГИЧЕСКИХ МАШИН И КОМПЛЕКСОВ». Специализация работ разная, от диагностики и ремонта двигателей и трансмиссии до консультации по приобретению расходных материалов. Опыт работ по ремонту электронных узлов.

Тем, кто регулярно ездит на дальние расстояния или пользуется автомобилем каждый день, лучше всегда возить с собой новый ремень генератора. И, соответственно, уметь его менять. Как правило, на ВАЗ 2114 нет специальных натяжных роликов и дополнительного навесного оборудования. Это значит, что заменить ремень можно своими руками, ничего сложного нет. А вот при неисправном генераторе далеко уехать не получится, т. к. на одном заряде аккумулятора, особенно при условии включенных осветительных приборов, путь будет коротким. Однако если вовремя обслуживать и следить за состоянием системы, подобных неприятных ситуаций можно избежать.

ВАЗ-2101, генератор: схема подключения, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй — аккумуляторная батарея, но она участвует только в запуске двигателя, остальное время подзаряжается от генератора. Благодаря такому симбиозу возможно снабжение потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

Аккумулятора у них не было, что удешевляло машину, но световые приборы работали только при работающем двигателе. Но это мотоцикл. На автомобиле эта схема неудобна, так как двигатель нужно запускать «кривым» стартером или рывком. И это вызывает довольно непростые трудности.

Основные узлы генератора

Конструктивно состоит из следующих основных элементов:

  1. Ротор — подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
  2. Статор является неподвижной частью генератора, также имеет обмотку.
  3. Передняя и задняя крышки, внутри которых установлены подшипники. На них есть проушины для крепления к ДВС. В задней крышке находится конденсатор, необходимый для отсекания переменной составляющей тока.
  4. Полупроводниковый мост, названный «подковой» из-за сходства. Три пары полупроводниковых силовых диодов установлены на подковообразном основании.
  5. Шкив, на который одевается ремень генератора ВАЗ-2101. Ремень клиновидный (в современных автомобилях используется многолучевой).
  6. Регулятор напряжения на автомобиле ВАЗ-2101 устанавливается в моторном отсеке, подальше от генератора. Но все же это нужно считать частью дизайна.
  7. Щетки устанавливаются внутри генератора и передают напряжение питания на обмотку возбуждения (на ротор).

Обмотка генератора

Всего их два — ротор (возбуждение) и статор (сила). Принцип работы установки заключается в том, что генерация тока в силовой обмотке возможна только при выполнении следующих двух условий:

  1. Имеется постоянное магнитное поле.
  2. Это поле вращается относительно силовой обмотки.

Только при их соблюдении генератор будет работать. Подавая напряжение на обмотку ротора, получаем магнитное поле. Поскольку ротор вращается от коленчатого вала, выполняется второе условие. Но все же нужно обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для зарядки.

Принцип работы генератора

В начальный момент (при запуске двигателя) напряжение в бортовой сети равно напряжению в аккумуляторной батарее (около 12 В). И на холостых будет поддерживаться примерно на этом уровне. Но при увеличении скорости вращения ротора произойдет скачок напряжения до 30 В. Причина: на обмотку возбуждения подается более высокое напряжение из-за увеличения скорости вращения ротора (увеличивается скорость магнитного поля). А это чревато повреждением проводки автомобиля и выходом из строя потребителей.

Регулятор напряжения, щетки

Необходимо, чтобы напряжение на выходе генератора оставалось постоянным, и для этого используется простой принцип. Если сделать напряжение питания обмотки ротора постоянным, то можно избежать изменения величины магнитного поля. На ВАЗ-2101 генератор должен функционировать под нагрузкой 13-14 В. Даже два одинаковых реле-регулятора могут держать разное значение напряжения.

Типы регуляторов:

  1. Механические — в основе лежит электромеханическое реле и сопротивление для снижения напряжения.
  2. Semiconductor — в основе небольшая схема маломощных транзисторов или один силовой ключ.
  3. Смешанный — в конструкции есть и транзисторная схема, и электромагнитное реле.

Щетки — это именно тот элемент, с помощью которого реализована схема подключения генератора ВАЗ-2101. Благодаря им на контактные кольца подвижного ротора подается напряжение.

Как снять генератор

Для выполнения демонтажа потребуются следующие инструменты:

  1. Ключи накидные на 10, 13 и 17.
  2. Монтажная лопата.
  3. Проникающая смазка типа WD-40.

Сначала отключите аккумулятор и отсоедините провода от генератора. Все работы желательно производить с немного приподнятой передней частью автомобиля или на смотровой яме, эстакаде. Перед снятием генератора нужно ослабить приводной ремень. Для этого ключом с гаечным ключом полностью откручиваем гайку от верхней шпильки корпуса к блоку цилиндров. С ней никаких проблем возникнуть не должно.

Корпус генератора необходимо передвинуть к блоку, затем снять ремень. Ослабить нижний крепежный болт будет проблематично. Он находится близко к земле, на него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Установка генератора

Установка производится в обратном порядке. При необходимости замены генератора на более мощный можно установить аналог от модели ВАЗ-2107 или 2109. Они имеют большую мощность и способны обеспечить стабильный заряд аккумулятора. Отличие от «родного» ВАЗ-2101 в том, что регулятор напряжения совмещён со щёточным узлом.

Главное, чтобы не было никаких перекосов, иначе ремень порвется, быстро износится, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное напряжение. Регулируется изменением положения корпуса относительно двигателя. Фиксация производится гайкой в ​​верхней части генератора.

Поиск и устранение неисправностей

В генераторе могут возникнуть следующие механические и электрические неисправности:

  1. Износ подшипников диагностируется по характерному свисту или скрежету со стороны устройства. Смазка внутри подшипников со временем испаряется, что увеличивает трение.
  2. Щетки генератора ВАЗ-2101 необходимо своевременно заменять для обеспечения нормальной работы автомобиля. Если они изнашиваются, на приборной панели загорается контрольная лампа с изображением аккумулятора.
  3. Недостаточный или чрезмерный заряд аккумулятора – явный признак неисправности регулятора напряжения. Проверку можно выполнить обычным мультиметром. Запустите двигатель, включите ближний свет. Холостой ход должен быть около 800 об/мин. Необходимо, чтобы напряжение на клеммах аккумулятора было ~ 13,2 В.
  4. Мигание света, пульсация — признак выхода из строя одного или двух полупроводниковых диодов в выпрямительном узле. На ВАЗ-2101 генератор построен по классической схеме – он вырабатывает три фазы, затем с помощью выпрямителя преобразует их в постоянный ток.
  5. В том случае, если генератор не дает зарядку, а выпрямитель и регулятор напряжения исправны, можно говорить о разрушении одной из обмоток. В этом случае либо заменяют генератор, либо устанавливают новый ротор или статор (в зависимости от того, какая из обмоток разрушена). Диагностика проводится с помощью тестера.

выводы

Несмотря на кажущуюся простоту, в автомобиле ВАЗ-2101 генератор способен доставить владельцу немало хлопот. И если вы заметили во время поездки, что загорелась лампа на приборной панели, то необходимо как можно быстрее принять меры по устранению поломки. Бывает и так, что провод просто окисляется, пропадает контакт, но это нужно выявить на ранней стадии, иначе при изношенности аккумулятора уйти не получится.

ВАЗ-2101, генератор: проводка, ремонт, замена

В автомобиле ВАЗ 2101 генератор является одним из источников питания. Второй — аккумуляторная батарея, но она участвует только в запуске двигателя, а остальное подзаряжается от генератора. Благодаря этому симбиозу удается донести мощность до потребителей даже при остановленном двигателе. Можно провести сравнение с мотоциклами типа «Минск», выпускавшимися в советское время.

Отсутствовал аккумулятор, что несколько удешевляло транспортное средство, но фары работали только при открытии мотора. Но это мотоцикл. На машине это неудобно, так как двигатель заводится приходится производить «кривой» стартер или рывок. И это вызывает довольно сильные трудности.

Основные узлы генератора

Конструктивно он состоит из следующих основных элементов:

  1. Ротор – подвижная часть, вращающаяся от коленчатого вала двигателя. Имеет обмотки возбуждения.
  2. Статор – неподвижная часть генератора, также имеет обмотку.
  3. Передняя и задняя крышки, внутри которых установлены подшипники. Они представляют собой проушины для крепления к двигателю внутреннего сгорания. Сзади находится конденсатор, необходимый для подстройки переменной составляющей тока.
  4. Полупроводниковый мост, названный «подковой» за внешнее сходство. Три пары полупроводниковых силовых диодов установлены на подковообразном основании.
  5. А Шкив надеваемый на ремень генератора ВАЗ-2101. Ремешок клиновой (на современных автомобилях используют мульти-).
  6. Регулятор напряжения на автомобиле ВАЗ-2101 устанавливается в моторном отсеке, подальше от генератора. Но все же его нужно рассматривать как часть дизайна.
  7. Щетки устанавливаются внутри генератора и подают напряжение на обмотку возбуждения (на ротор).

Обмотка генератора

Их всего две – ротор (возбуждение) и статор (силовая). Принцип работы установки заключается в том, что вывод тока в силовую обмотку возможен только при соблюдении двух условий:

  1. Имеется постоянное магнитное поле.
  2. Это поле повернуто относительно силовой обмотки.

Только при их соблюдении будет работать генератор. Подается напряжение на обмотку ротора, возникает магнитное поле. Так как ротор вращается от коленчатого вала, то условие второе. Но все же стоит обратить внимание на то, какая схема подключения генератора ВАЗ-2101. Он подключается к аккумулятору параллельно для выполнения зарядки.

Принцип работы генератора

В начальный момент (при работающем двигателе) напряжение равно имеющемуся в аккумуляторе (около 12В). И на холостом ходу он будет примерно на этом уровне поддерживаться. Но при увеличении скорости вращения ротора происходит выброс напряжения до 30 В. Причина: на обмотку возбуждения подается повышенное напряжение из-за увеличения частоты вращения ротора (скорость магнитного поля увеличивается). А это чревато повреждением электропроводки автомобиля и выходом из строя потребителей.

Щетка регулятора напряжения

Требуется, чтобы выходное напряжение генератора оставалось постоянным, и для этого используется простой принцип. Если сделать напряжение ротора постоянным, то можно избежать изменения величины магнитного поля. Генератор ВАЗ-2101 должен работать под нагрузкой 13-14 В. Даже два реле-регулятора одинаковой конструкции могут поддерживать разное значение напряжения.

Типы регуляторов

  1. Механический – в основе электромеханическое реле и сопротивление для снижения напряжения.
  2. Твердотельный – в основе небольшая схема транзисторов малой мощности или один силовой ключ.
  3. Смешанный – в конструкции есть как транзисторная схема, так и соленоидная.

Щетка – это элемент, реализующий схему подключения генератора ВАЗ-2101. Благодаря им напряжение на контактном кольце движущегося ротора.

Как снять генератор

Для демонтажа вам потребуются следующие инструменты:

  1. Гаечные ключи на 10, 13 и 17.
  2. Монтажное лезвие.
  3. Проникающая смазка типа WD-40.

Сначала отключите аккумулятор и отсоедините провода от генератора. Желательно все работы проводить при слегка приподнятом передке автомобиля или на эстакаде ямы. Перед снятием генератора необходимо ослабить приводной ремень. Для этого полностью отверните ключом на 17 гайку от верхней шпильки крепления картера к блоку цилиндров. Проблем возникнуть не должно.

Корпус генератора нужно придвинуть к агрегату, затем снять ремень. Проблематично будет открутить нижний болт. Он находится близко к земле, на него часто попадает пыль, грязь, вода. Поэтому предварительно обработайте резьбовое соединение проникающей смазкой.

Генератор

Установка производится в обратной последовательности. Если вам нужна замена генератора на более мощный, то можно установить аналогичные модели автомобилей ВАЗ-2107 или 2109. Они имеют большую мощность и способны обеспечить стабильную зарядку аккумулятора. Отличие «родного» ВАЗ-2101 в том, что регулятор напряжения совмещен со щеточным узлом.

Самое главное, чтобы не было перекосов, иначе ремень будет рваться, быстро изнашиваться, нагрузка на ротор увеличится в несколько раз. Для нормальной работы необходимо, чтобы этот элемент имел определенное напряжение. Он регулируется изменением положения корпуса относительно двигателя. Фиксация производится гайкой в ​​верхней части генератора.

Поиск и устранение неисправностей

В генераторе могут возникнуть следующие механические и электрические неисправности:

  1. Подшипник Износ диагностируется по характерному свисту или скрежету из прибора. Смазка в подшипниках со временем исчезает, что приводит к увеличению трения.
  2. Щетки генератора ВАЗ-2101 необходимо заменить для обеспечения исправной работы автомобиля. Если они изнашиваются, то на приборной панели загорается сигнальная лампа с изображением аккумулятора.
  3. Недостаточный или чрезмерный заряд аккумулятора – это явный признак неисправности регулятора напряжения. Проверку можно выполнить обычным мультиметром. Запустите двигатель, включите ближний свет. Холостой ход должен быть около 800 об/мин. Необходимо, чтобы напряжение на клеммах было ~13,2 В.
  4. Мигание, пульсация – признак выхода из строя одного или двух полупроводниковых диодов в выпрямительном агрегате. Генератор ВАЗ-2101 построен по классической схеме – вырабатывает три фазы, затем выпрямитель преобразует в постоянный ток.
  5. Если генератор не заряжается, а выпрямитель и регулятор напряжения исправны, можно говорить о разрушении одной из обмоток. В этом случае либо заменой генератора, либо установкой нового ротора или статора (в зависимости от того, какая из обмоток разрушена). Диагностика проводится тестером.

Инсайты

Несмотря на кажущуюся простоту, в автомобиле ВАЗ-2101 генератор способен доставить владельцу немало хлопот. И если вы во время поездки заметили загоревшуюся лампочку на панели приборов, необходимо как можно быстрее принять меры по устранению неисправности.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
