Схема индикатора напряжения на светодиодах 12 вольт. Схема светодиодного индикатора напряжения 12 вольт: устройство, применение, инструкция по сборке

Как работает схема светодиодного индикатора напряжения 12 вольт. Какие компоненты нужны для сборки. Пошаговая инструкция по изготовлению своими руками. Где применяется такой индикатор напряжения.

Что такое светодиодный индикатор напряжения 12 вольт

Светодиодный индикатор напряжения 12 вольт — это простое электронное устройство, которое позволяет визуально контролировать уровень напряжения в электрической цепи автомобиля или другого оборудования с питанием 12 В. Основные компоненты индикатора:

  • Светодиоды — обычно 3-5 штук разного цвета
  • Стабилитроны для задания пороговых напряжений
  • Резисторы для ограничения тока
  • Печатная плата для монтажа компонентов

Принцип работы заключается в последовательном включении светодиодов при повышении напряжения выше заданных порогов. Это позволяет определить уровень напряжения по количеству горящих светодиодов.

Где применяется индикатор напряжения на светодиодах

Основные области применения светодиодных индикаторов напряжения 12 В:


  • Контроль уровня заряда автомобильного аккумулятора
  • Индикация напряжения бортовой сети автомобиля
  • Проверка исправности генератора и регулятора напряжения
  • Контроль напряжения в системах питания радиоаппаратуры
  • Индикация заряда аккумуляторов портативных устройств

Такие индикаторы удобны своей простотой и наглядностью. Они позволяют быстро оценить уровень напряжения без использования измерительных приборов.

Схема индикатора напряжения на светодиодах 12 В

Рассмотрим простую схему трехуровневого индикатора напряжения на светодиодах:

[Здесь должна быть схема индикатора напряжения с тремя светодиодами разных цветов]

Принцип работы схемы:

  • При напряжении до 11 В не горит ни один светодиод
  • 11-12 В — горит зеленый светодиод
  • 12-13 В — горит зеленый и желтый
  • Выше 13 В — горят все три светодиода

Пороговые напряжения задаются подбором номиналов стабилитронов VD1-VD3. Резисторы R1-R3 ограничивают ток через светодиоды.

Необходимые компоненты для сборки

Для изготовления простого трехуровневого индикатора напряжения 12 В понадобятся следующие компоненты:


  • Светодиоды — 3 шт (зеленый, желтый, красный)
  • Стабилитроны на 11, 12 и 13 В — по 1 шт
  • Резисторы 1 кОм — 3 шт
  • Печатная плата 30×50 мм
  • Провода для подключения

Дополнительно потребуются паяльник, припой и инструменты для монтажа. Все компоненты легко приобрести в магазинах радиодеталей.

Пошаговая инструкция по сборке индикатора

Процесс изготовления индикатора напряжения включает следующие этапы:

  1. Подготовка печатной платы — разметка и сверление отверстий под компоненты
  2. Монтаж и пайка стабилитронов согласно схеме
  3. Установка и пайка резисторов
  4. Монтаж светодиодов с соблюдением полярности
  5. Припаивание проводов питания
  6. Проверка работоспособности и настройка пороговых напряжений

При сборке важно соблюдать полярность светодиодов и стабилитронов. Проверку работы индикатора удобно выполнять с помощью лабораторного блока питания.

Настройка и калибровка индикатора напряжения

Для точной работы индикатора может потребоваться его калибровка:

  1. Подключите индикатор к регулируемому источнику питания
  2. Плавно повышайте напряжение от 10 до 14 В
  3. Отметьте значения, при которых загораются светодиоды
  4. При необходимости подберите номиналы стабилитронов
  5. Проверьте работу при понижении напряжения

Правильно настроенный индикатор должен четко отображать заданные пороговые уровни напряжения. Это обеспечит его корректную работу в реальных условиях.


Преимущества самодельного индикатора напряжения

Изготовление светодиодного индикатора напряжения 12 В своими руками имеет ряд преимуществ:

  • Низкая стоимость по сравнению с готовыми устройствами
  • Возможность настройки под конкретные задачи
  • Понимание принципов работы электронных схем
  • Приобретение навыков пайки и монтажа
  • Удовлетворение от самостоятельно созданного устройства

При этом самодельный индикатор не уступает по функциональности заводским аналогам при правильной сборке и настройке.

Возможные проблемы при эксплуатации

При использовании самодельного индикатора напряжения могут возникнуть следующие проблемы:

  • Некорректное отображение уровней напряжения
  • Мигание или тусклое свечение светодиодов
  • Выход из строя светодиодов или стабилитронов
  • Обрыв проводов питания

Причинами обычно являются ошибки монтажа, некачественные компоненты или механические повреждения. Большинство проблем легко устранить, заменив неисправные элементы.


Схема индикатора уровней на 3х светодиодах и операционном усилителе LM358, описание работы, + пример « ЭлектроХобби

В этой статье предлагаю рассмотреть такую схему, которая является трех светодиодным индикатором порогового уровня. Для тех, кто не понял, как именно работает данная схема, поясняю. У нас на входе схемы стоит переменный резистор R1, выполняющий функцию датчика. В зависимости от местоположения ползунка переменного резистора R1 на выходе схемы, где установлены три разноцветных светодиода, будет гореть один определенный светодиод. То есть, при каком-то минимальном уровне напряжения на входе будет гореть верхний светодиод. Если уровень напряжения на входе поднялся (до следующего порога), то загорится средний светодиод (нижний при этом погаснет). Ну, и если уровень напряжения еще больше поднимется (до следующего порога), то у нас уже загорится самый нижний светодиод, а два верхних гореть не будут. Думаю суть схемы ясна.

Конкретный уровень каждого из двух порогов настраивается двумя соответствующими переменными резисторами R2 и R3. Для демонстрационной версии схемы я поставил переменные резисторы, хотя для практического использования лучше поставить подстроечные. Касательно того, какие номиналы этих резисторов можно ставить в схему, то где-то от 10к до 200к. Желательно чтобы все три резистора (R1,R2,R3) были одинаковых номиналов. Диапазон порогов может быть разный (относительно друг друга) и достаточно широкий. Можно настроить схему даже так, что будут загораться только нижний и верхний светодиод, а средний будет всегда не активен. Возможно такой режим кому-то понадобится.

Конечно, при наличии только одного переменного резистора на входе схемы толку от устройства будет мало. Больше пользы будет, если последовательно этой цепи на R1 выше или ниже делителя напряжения поставить какой нибудь датчик. Например датчик в виде терморезистора. Следовательно в этом случае при изменении температуры на датчике мы будем видеть уровни этой температуры. И каждый отдельный светодиод будет сигнализировать, что сейчас у нас какая-то своя температура на датчике. Причем, обратите внимание, если мы будем использовать термистор (терморезистор, у которого с повышением температуры сопротивление уменьшается), то его мы ставим выше резистора R1. Если у нас есть позистор (терморезистор, у которого с повышением температуры сопротивление, наоборот, увеличивается), то его нужно ставить ниже резистора R1.

При таком расположении термодатчиков, о котором я написал выше, при низкой температуре будет гореть верхний светодиод. При чуть большей температуре загорится средний светодиод. И когда температура увеличится еще больше, то загорится самый нижний светодиод. То есть, если средний вывод ползунка резистора R1 выведен в нижнее положение, то будет гореть верхний светодиод. Если ползунок переместить в верхнее положение, то будет гореть нижний светодиод. Думаю с этим разобрались.

Теперь для чего нужны резисторы, стоящие последовательно со светодиодами. Схема питается от постоянного напряжения 12 вольт. Хотя минимальное может быть 3 вольта, а максимальное 32 вольта. Но при этом нужно будет подобрать соответствующие резисторы, чтобы ограничить ток до нужного предела под светодиоды. То есть, напряжение питания обычных индикаторных светодиодов где-то около 3,2 вольт (хотя у разных цветов это напряжение немного отличается). Поскольку на выходе микросхемы компаратора напряжение по величине почти не отличается от напряжения питания, то 12 вольт для светодиодов много. Они от 12 вольт без токоограничительных резисторов просто сгорят. Вот мы и ставим последовательно с каждым светодиодов резистор на 1к, при напряжении питания 12 вольт. То есть, мы ток ограничиваем где-то до 20 мА каждому светодиоду.

Теперь давайте разберемся с работой самой микросхемы. Данная микросхема LM358 является сдвоенным операционным усилителем, содержащая в себе два компаратора. Для тех, кто не знает, как именно работает компаратор, то в нескольких словах это происходит примерно так. Компаратор имеет два входа (неинвертирующий, это +, и инвертирующий, это -) и один выход. Работа компаратора сводится к тому, что он просто сравнивает два входных сигнала. И если величина входного напряжения на входе + больше, чем на -, то на выходе будет +. Если же, наоборот, уровень входного напряжения на инвертирующем входе будет больше, чем на неинвертирующем, то на выходе будет минус. При этом величина разности может быть очень маленькой. И уже при этом на выходе практически мгновенно происходит переключение состояний. Напомню, что операционные усилители имеют очень высокий коэффициент усиления.

Когда мы разобрались с работой компаратора, теперь можно перейти к разбору принципа действия самой схемы. Итак, когда на входе мы настроили максимальный уровень напряжения (увеличили плюсовой потенциал), то на неинвертирующих входах обоих компараторов имеется больше плюса. Следовательно, на выходах компараторов будет плюс. В этом случае будет гореть только нижний светодиод. Поскольку только на него подается минус и плюс питания. На два верхних светодиода подаются только плюсовые потенциалы. Они не горят. Как мы только уменьшили величину входного напряжения, то компаратор D1,2 (нижний) переключится и на его выходе уже будет минус. Следовательно теперь плюс и минус питания поступает только на средний светодиод. Он горит, а самый верхний и самый нижний не горят. На верхний светодиод подается только плюса, а на нижний светодиод подаются только минуса питания. И когда мы напряжение еще снизим на входе схемы, то переключится и второй компаратор D1,1 (верхний), на его выходе также появится минус. Следовательно, теперь будет гореть только самый верхний светодиод. Поскольку только на него подается и плюс и минус питания. Два нижних светодиода уже гореть не будут, на них будут подаваться только минусовые потенциалы. Думаю смысл ясен.

Ну, и несколько слов про саму микросхему LM358. Диапазон напряжений, от которых она может питаться, то от 3 до 32 вольта (однополярный источник питания). И 1,5 — 16 вольт (двухполярное питание). Ток потребления самой микросхемы очень мал и равен всего 0,7 мА. Максимальный ток выхода компараторов может быть до 40 мА. То есть, для индикаторных светодиодов (с током потребления до 20 мА) этого тока достаточно. Но вот для подключения допустим реле, этого будет мало. И для того, чтобы схему сделать не индикаторной, а исполняющей (чтобы запускала электродвигатели, реле и т.д.), то на выход компаратора нужно еще добавлять усилители тока (ключи на транзисторах).

Ну, вот в принципе и все, что касается данной схемы. По крайней мере основные сведения вам написал. А далее собирайте эту схему порогового индикатора уровней на трех светодиодах, и пробуйте из нее сделать что-то большее.

P.S. Данной схеме можно найти множество применений – это и просто индикатор уровня, это и индикатор среднего уровня (когда схема стремится всегда поддерживать только средний уровень какой-нибудь системы, например температуры), это и различные исполнительные устройства и т.д. Так что пробуйте, собирайте, экспериментируйте и пользуйтесь результатами.

НИЖЕ ВИДЕО ПО ЭТОЙ ТЕМЕ

Как сделать 3х светодиодный индикатор уровней на операционном усилителе LM358, схема, описание и пояснение ее работы, + пример

Ссылка для просмотра этого видео на моем канале в Дзене



Ссылка на эту статью в Дзене — https://dzen. ru/a/Y4jb0iSks0qDc_EB




Контролька своими руками | АвтобурУм

Павел [therock9618]

23.04.2021, Просмотров: 4160

Приветствую! Продолжаем нашу тему, посвященную автоэлектрике, а именно оборудованию для диагностики, которое можно сделать своими руками. На этот раз, я расскажу как можно сделать контрольку или как её называют — «тестер/индикатор напряжения».



Автомобильную контрольку может вполне заменить мультиметр, однако в некоторых ситуациях, где нужно работать в ограниченном пространстве, мультиметр не будет обладать такой компактностью, да и щупы его слишком короткие, особенно когда нужно запитываться от аккумулятора и осуществлять проверку в салоне.



Сначала я представлю самый простейший вариант, который можно сделать за 10-15 минут. Отталкиваться будем от обычной схемы контрольки, с одной лампочкой.



Вам понадобится провод удобной для вас длины, обычно 1-1,5 м хватает с лихвой.

Лучше всего подойдёт акустический кабель, так как он более эластичный и хорошо переносит морозы, но если нет возможности его приобрести, подойдёт любой другой. Далее понадобится зажим для контакта с массой автомобиля и лампочка, желательно с панели приборов, работающая от напряжения 12 Вольт. В качестве замены, подойдёт и светодиод, который можно достать из обычной зажигалки, однако в схему придётся включить резистор, желательно минимум на 1 кОм. Так как светодиоды работают от 1,5 Вольта, 12 Вольт бортовой сети автомобиля выведут его из строя. Если резистора на 1 кОм будет недостаточно, попробуйте на 2 кОма или выше.

В качестве корпуса, подойдет что угодно: шприц, ручка и т.п. Для вас я расскажу как сделать контрольку, на примере шариковой ручки.



Разбираем ручку на части и убираем стержень — он нам не понадобится.

В качестве щупа, можно использовать гвоздь, саморез, а лучше поломанный щуп от мультиметра. Извлекаем из щупа иголку и припаиваем к ней небольшой кусочек провода.

Этот кусочек можно взять отрезав немного от заранее заготовленного акустического провода, который будет с зажимом. Вместо стержня, вставляете в ручку иголку и заливаете её клеем, чтобы она была жёстко зафиксирована.

К другому концу провода, нужно припаять лампочку или светодиод с резистором. В корпусе ручки сделайте отверстие под световой индикатор и в центре колпачка отверстие для выхода провода.



На выходе светодиода, припаяйте провод с зажимом, продев его через колпачок. Осталось накрутить колпачок и всё, контролька готова!

Второй вариант, более продвинутый и благодаря такой контрольке, можно осуществлятьпроверку независимо от полярности, а также проверить качество и силу напряжения на проверяемом участке. Как видите, схема также несложная.

Для изготовления понадобится кнопка на 1,2 Вт, 2 светодиода разных цветов (например зелёный и красный), резистор на 1-5 кОм, щуп (игла с мультиметра, саморез и т. п.), провод с зажимом и в качестве корпуса можно использовать маркер или что-нибудь большое, к примеру светодиодный вольтметр на прикуриватель. Кстати с такого вольтметра можно использовать светодиоды и резистор.

Осуществляем сборку, руководствуясь схемой, приведённой ниже. В своей сборке я использовал в качестве корпуса маркер, акустический кабель, зажим типа «крокодил», старый щуп мультиметра, обычную кнопку на два положения, лампочку с приборки и два светодиода (красный и синий). Корпус заранее подготавливаю: сверлю отверстия под кабель, лампочку со светодиодами и выпиливаю отверстие под кнопку.



Иглу с щупа припаиваю через провод к светодиодам и лампочке, с выхода светодиодов припаиваю резистор, а затем выход с лапочки и выход резистора, соединяю в один общий провод и вывожу на провод с зажимом. Щуп устанавливаю в маркер и заливаю клеем, чтобы держался крепко. Устанавливаю все детали внутрь и закрываю колпачок, продев через него провод с зажимом.

Готово! На деле получается красный светодиод будет гореть при подключении на плюс, а синий на минус. А если при включении кнопки загорается лампочка, значит плюс или минус очень хороший.

Хочу отметить, что на просторах Интернета встречается огромное количество разных вариантов, с даже с возможностью прозвонок, поиска обрыва и т.п. А на этом у меня всё!

4 DIY Projects Вы можете создать

Adelaide Brown

Факты, проверенные по Bob Smith

если вы планируете построить измерительное оборудование с точными результатами.

Однако создание светодиодного индикатора напряжения своими руками или внедрение его в существующий проект может оказаться сложной задачей.

Именно поэтому мы создали эту статью специально для вас.

Здесь мы определим схему светодиодного индикатора уровня напряжения и покажем массу проектов с безопасным напряжением, которые вы можете построить с помощью этого устройства.

Итак, если вы готовы, давайте начнем.

Что такое светодиодный индикатор напряжения?

Цифровой индикатор напряжения

Источник: Wikimedia Commons

Проще говоря, светодиодный индикатор напряжения контролирует как постоянное, так и переменное напряжение с помощью светодиодов. Следовательно, они идеально подходят для измерения текущего порогового напряжения электронного устройства. Вы также можете использовать индикатор для контроля постоянного уровня тока в сети или батареях.

Кроме того, вы можете изменить значение напряжения масштабируемого светодиодного индикатора уровня напряжения на соответствующую измеряемую величину.

Иногда вы найдете светодиодный индикатор уровня напряжения и температуры, измеряющий температуру и ток, помимо измерения напряжения переменного и постоянного тока. Итак, светодиодный дисплей показывает значения напряжения и наличие напряжений. Кроме того, вы можете использовать его для различных электронных приборов.

4 Самодельные светодиодные индикаторы напряжения

Здесь мы рассмотрим четыре проекта светодиодных индикаторов напряжения, которые вы можете сделать дома.

1. Простой индикатор уровня напряжения с использованием стабилитрона

Индикатор напряжения с использованием стабилитрона

Источник: Youtube (Creative Commons)

диод.

Итак, стабилитрон выходит из строя, когда ваше электронное устройство достигает определенного уровня напряжения. И он проводит ток, когда в цепи возникает обратное смещение. Следовательно, напряжение пробоя стабилитрона отвечает за ток, который проходит через цепь.

Требуемые компоненты
  • Светодиод
  • 220 ОД
  • 1N4733 5.1 В. режим смещения. После этого установите в цепь резистор 220 Ом. Делая это, вы будете ограничивать ток светодиода. Также источник питания будет подавать напряжение на плату.

    2. Затем вы можете внести изменения в вашу схему, заменив различные диоды, чтобы получить различные пороговые значения напряжения.

    3. Затем вы можете припаять вашу установку к печатной плате, защитить ее картонной или бумажной лентой и уменьшить количество светодиодов.

    4. Наконец, отметьте различные уровни напряжения на индикаторе, используя маркер на бумажной ленте или картоне.

    2. Удобный индикатор включения-выключения с двумя светодиодами

    Удобный индикатор напряжения включения-выключения

    Источник: Research Gate

    новички.

    Требуемые компоненты
    • Светодиоды (2)
    • 1000UF Конденсатор
    • SPDT Switch (включенная и выключающая к аккумулятору 9 вольт.

      2. Затем соедините два светодиода с резистором и конденсатором, подключенными справа и слева соответственно. Затем нажмите кнопку «ВКЛ», и ток сразу же войдет в цепь. При этом LED2 выключается, а LED1 ненадолго загорается и гаснет. Если вы нажмете переключатель «OFF», светодиод 1 погаснет, а светодиод 2 загорится и погаснет на короткое время.

      При включении индикатора ток проходит через резистор на светодиод 1. Затем индикатор ненадолго загорается и гаснет, пока конденсатор начинает заряжаться. Когда конденсатор становится полностью заряженным, LED1 выключается. Таким образом, со светодиодом LED1 ничего не происходит из-за напряжения обратного смещения.

      3. Индикатор автоматического отключения/уровня заряда аккумулятора для 12-вольтного аккумулятора

      Индикатор автоматического отключения аккумулятора

      Источник: Research Gate

      Здесь мы собираемся показать вам, как создать индикатор уровня заряда батареи с помощью микросхемы LM3914. Мы также покажем вам, как добавить важную функцию к вашему текущему зарядному устройству. И как отключить зарядное напряжение, когда заряд аккумулятора завершен.

      Требуемые компоненты
      • Регулятор напряжения LM3914 (U1)
      • Светодиодные светильники (10)
      • Резисторы (5)
      • 77777777 (5)
      • 77777777). 0078
      • 12CDC Relay (J1)
      • Voltmeter (P1)
      • 1N4001 Diode (D1, D2)
      • Input (CN1)
      • Charger (CN2)
      Steps

      1. Создайте эскизный проект. Основная идея заключается в разработке индикатора уровня заряда батареи до объединения компонентов.

      2. Спроектируйте свою печатную плату. После создания схематического проекта необходимо создать дизайн печатной платы. Вы также можете купить печатную плату у известного производителя печатных плат.

      3. Соберите вместе все компоненты и необходимые инструменты. Таким образом, было бы полезно, если бы у вас были паяльная проволока, плоскогубцы, паяльная проволока и мультиметр в вашей аркаде инструментов, помимо компонентов.

      3. Соберите все компоненты на печатной плате, припаяв их к плате. Во время пайки убедитесь, что вы устанавливаете микросхему LM3914 с правильным направлением надрезов. Следовательно, идеально использовать удобный держатель ИС, который можно легко заменить, если он поврежден.

      4. Завершите свой проект. После сборки, следующее, что нужно сделать, это подключить аккумулятор 12v к цепи. Затем откалибруйте устройство на основе нижнего и верхнего пределов напряжения батареи. И вы можете добиться этого, используя два переменных резистора. После подключения нагрузки к аккумулятору проверьте уровень его заряда и отключите аккумулятор, если заряд аккумулятора завершен.

      Также вы можете подключить реле к зарядному устройству. Если аккумулятор достигает максимального заряда, питание отключается. Таким образом, это отличная функция контроля заряда, которую вы можете добавить в этот проект.

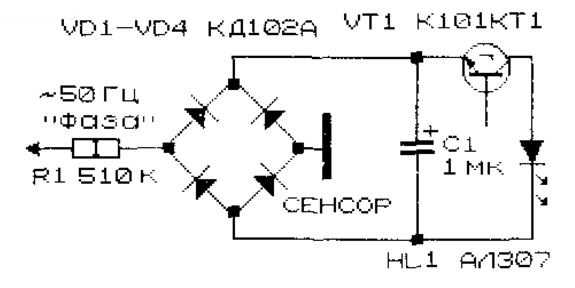

      4. Как создать схему светодиодного индикатора напряжения переменного тока

      Светодиодный индикатор сетевого напряжения переменного тока

      Источник: Research Gate ℅ схема индикатора. Вы можете использовать эту схему светодиодного индикатора напряжения переменного тока, чтобы продемонстрировать уровень напряжения 120 В или 220 В сети домашнего переменного тока.

      Требуемые компоненты
      • Трансформатор (O — 6 вольт/ 500 мА)
      • Конденсатор (1000UF/ 25V)
      • 1N4007 Diode (D1)
      • Red Diffused Lead (5 мм)
      • 777777777777777 гг. (1 K ¼ Вт, CFR)
      • Транзисторы (5) (Bc547)
      • Предустановка (5) (47k Linear)
      • Плата общего назначения 6″ X 2″
      • Стабилитрон (5) (3 В / 400 мВт)
      Ступени

      1. Следуйте приведенной выше принципиальной схеме и расположите все необходимые компоненты организованным образом.

      2. Затем подключите трансформатор к сети переменного тока с помощью паяльника. Затем объедините вторичный выход трансформатора с отрицательной точкой цепи.

      3. Затем соберите провод/зажим типа «крокодил» и припаяйте конец провода к диоду 1n4007.

      4. Следующим шагом является присоединение зажима типа «крокодил» к выходу трансформатора 3 Вольт. Затем настройте P1, пока LED1 не начнет светиться.

      5. Подсоедините зажим к трансформатору на 12, 9, 7,5 и 6 вольт. Затем настройте оставшиеся P5, P4, P3 и P2, чтобы соответствующие светодиоды мигали при различных напряжениях.

      6. Наконец, вставьте 6-вольтовый трансформатор в плату. После этого включите питание, и загорятся три светодиода.

      Несомненно, с полученной здесь информацией о светодиодном индикаторе напряжения вы сможете построить свой проект «сделай сам». Короче говоря, вы можете выбрать любой из четырех проектов. Но, если вы новичок или начинающий инженер, мы советуем вам начать с индикатора батареи Easy On-Off с использованием двух светодиодов.

      Наконец, прежде чем приступить к проекту, убедитесь, что вы получаете высококачественные компоненты, особенно печатную плату и светодиоды. В OurPCB мы производим прочные и надежные печатные платы и светодиоды, которые вы можете использовать для своего проекта светодиодного индикатора напряжения.

      Итак, не стесняйтесь обращаться к нам сегодня с вашими потребностями, и мы свяжемся с вами быстро.

      Нужны специальные светодиодные услуги?

      напряжение — Как использовать светодиодный индикатор 12 В для генератора переменного тока (я видел некоторые из них, ищу обходной путь)

      спросил

      Изменено 1 год, 7 месяцев назад

      Просмотрено 2к раз

      \$\начало группы\$

      У меня есть проект багги для дюн, и я хотел использовать небольшую светодиодную индикаторную лампу в системе зарядки. Работает так: ключ включен, лампочка горит. Двигатель запускается, питание поступает на генератор, лампа гаснет.

      Моя проблема заключается в том, что мощность, выходящая из светодиода на поле генератора, составляет всего 2 вольта. Недостаточно для возбуждения поля. Есть ли обходной путь?

      • напряжение
      • светодиод
      • резисторы
      • автомобильный

      \$\конечная группа\$

      6

      \$\начало группы\$

      Вот типичная схема подключения лампы идиота генератора:

      Отсюда: https://bimmerprofs.com/old-type-alternators/

      Вы заметите, что индикатор подключен между аккумуляторной батареей (+ ) и питание катушки возбуждения. Происходит следующее:

      • Зажигание включено: ток течет от аккумулятора (+) через фонарь к катушке возбуждения, обеспечивая пусковой ток возбуждения и зажигание фонаря
      • Работа двигателя: диоды в правом верхнем углу («трио») обеспечивают ток катушки возбуждения, разность (+) и поле падает почти до нуля, и свет гаснет

      Проблема с использованием светодиода вместо лампочки заключается в том, что комбинированное сопротивление светодиода + гасящего резистора слишком велико для обеспечения достаточного тока для возбуждения обмотки возбуждения по сравнению с лампочкой.

      Как исправить? Поместите шунтирующий резистор 50 Ом / 5 Вт параллельно светодиоду. Это подаст пусковой ток возбуждения до того, как двигатель запустится. Резистор и светодиод будут проводить только до того, как вы начнете.

      Я также рекомендую диод обратной защиты для светодиода на случай, если напряжение возбуждения поднимется выше, чем напряжение батареи (это может произойти при высоких оборотах или в случае возникновения какой-либо другой неисправности). создано с помощью CircuitLab 92/р). Также обратите внимание, что резистор будет нагреваться: убедитесь, что он не находится рядом с чем-либо, что может расплавиться.

      Чего ожидать? Сопротивление катушки возбуждения составляет от 5 до 8 Ом (это можно проверить омметром). При включенном зажигании, остановленном двигателе, напряжении аккумулятора 13 В падение на резисторе 50 Ом составит около 11 вольт, а сама катушка возбуждения будет Измерьте около 2В. Когда двигатель запускается, напряжение катушки возбуждения будет расти, поскольку генератор переменного тока самовозбуждается через диоды «Трио» и создает поле.
