Виды интернет-кабелей и их характеристики

Для прокладки локальных компьютерных сетей и подключения интернета чаще всего используются следующие виды кабелей:

• UTP (Unshielded Twisted Pair) — неэкранированная витая пара. Самый распространенный и недорогой вариант.
• FTP (Foiled Twisted Pair) — фольгированная витая пара. Имеет дополнительный экран из фольги для защиты от помех.
• STP (Shielded Twisted Pair) — экранированная витая пара. Каждая пара проводов имеет отдельный экран.

Основные категории кабелей витой пары:

• Cat 5 — поддерживает скорость до 100 Мбит/с, частота до 100 МГц
• Cat 5e — до 1000 Мбит/с, частота до 125 МГц
• Cat 6 — до 10 Гбит/с на коротких расстояниях, частота до 250 МГц
• Cat 6a — до 10 Гбит/с на расстоянии до 100 м, частота до 500 МГц

Для домашних сетей оптимальным выбором является кабель Cat 5e, который обеспечивает скорость до 1 Гбит/с при доступной цене.

Стандарты подключения RJ-45: схемы T568A и T568B

Существует два основных стандарта обжима коннекторов RJ-45:

• T568A
• T568B

Эти стандарты определяют порядок расположения цветных проводников в разъеме. Схема T568B является более распространенной и рекомендуется к использованию в большинстве случаев.

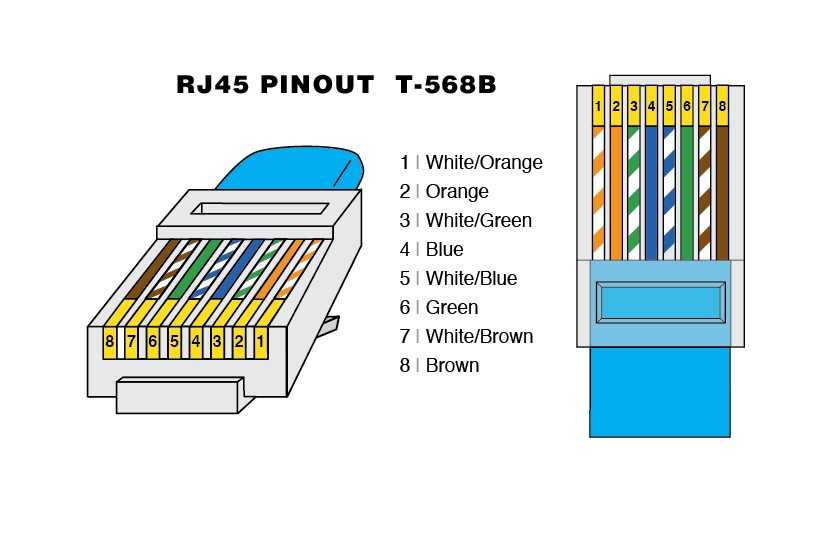

Порядок проводников по схеме T568B:

1. Бело-оранжевый
2. Оранжевый
3. Бело-зеленый
4. Синий
5. Бело-синий
6. Зеленый
7. Бело-коричневый
8. Коричневый

Важно использовать одинаковую схему на обоих концах кабеля для правильной работы соединения.

Инструменты для обжима витой пары

Для самостоятельного обжима витой пары понадобятся следующие инструменты:

• Кримпер — специальные клещи для обжима коннекторов RJ-45
• Стриппер — инструмент для снятия верхней изоляции кабеля
• Тестер — для проверки правильности обжима
• Кусачки
• Коннекторы RJ-45

При отсутствии специального инструмента можно использовать обычную отвертку, но это менее удобно и надежно.

Пошаговая инструкция по обжиму витой пары

Процесс обжима витой пары состоит из следующих этапов:

1. Снимите внешнюю изоляцию кабеля на длину около 2.5 см с помощью стриппера или ножа.
2. Расправьте провода и расположите их в нужном порядке согласно выбранной схеме (T568B).
3. Выровняйте концы проводов и обрежьте их так, чтобы длина неизолированной части составляла около 1.3 см.
4. Вставьте провода в коннектор RJ-45, следя за тем, чтобы каждый провод попал в свой канал.
5. Убедитесь, что внешняя изоляция кабеля заходит внутрь коннектора.
6. Поместите коннектор с кабелем в кримпер и сожмите его с усилием до характерного щелчка.
7. Повторите процесс для другого конца кабеля.

После обжима рекомендуется проверить правильность соединения с помощью тестера.

Подключение интернет-розетки: особенности монтажа

Подключение интернет-розетки осуществляется следующим образом:

1. Снимите внешнюю изоляцию кабеля на длину 5-7 см.
2. Разведите провода согласно цветовой схеме, нанесенной на корпусе розетки (обычно используется схема T568B).
3. Вставьте каждый провод в соответствующий контакт-нож до щелчка.
4. При необходимости используйте отвертку для более плотной посадки проводов.
5. Обрежьте выступающие концы проводов.
6. Закройте крышку розетки.

Важно соблюдать одинаковый порядок подключения проводов на розетке и коннекторе для обеспечения правильной работы сети.

Типичные ошибки при обжиме и подключении интернет-кабеля

При самостоятельном обжиме витой пары и подключении интернет-розеток следует избегать следующих распространенных ошибок:

• Нарушение порядка цветов при обжиме
• Слишком длинная зачистка внешней изоляции кабеля (более 1.3 см)
• Недостаточно плотная посадка проводов в контактах
• Использование разных схем подключения на концах одного кабеля
• Чрезмерное раскручивание витых пар (более 1.3 см)
• Повреждение проводников при зачистке изоляции

Внимательность и аккуратность при выполнении работ поможет избежать большинства проблем и обеспечить надежное сетевое соединение.

Проверка качества обжима и подключения

После обжима кабеля и подключения розетки рекомендуется выполнить проверку качества соединения. Для этого можно использовать следующие методы:

• Тестирование с помощью специального кабельного тестера
• Проверка соединения путем подключения устройств и тестирования сетевого соединения
• Визуальный осмотр обжатых коннекторов и подключенных розеток

При использовании тестера следует обратить внимание на правильность последовательности сигналов и отсутствие обрывов или коротких замыканий. В случае обнаружения проблем может потребоваться повторный обжим кабеля или переподключение розетки.

Заключение

Правильный обжим интернет-кабеля и подключение розеток играют ключевую роль в обеспечении надежной работы локальной сети и интернет-соединения. Соблюдение стандартов подключения, использование качественных материалов и инструментов, а также внимательность при выполнении работ позволят избежать большинства проблем и обеспечить стабильную передачу данных.

Хотя самостоятельный монтаж сетевой инфраструктуры может показаться сложной задачей, при соблюдении описанных рекомендаций даже неопытный пользователь сможет успешно справиться с обжимом кабеля и подключением интернет-розеток. В случае возникновения сомнений или сложностей рекомендуется обратиться к специалистам для обеспечения качественного результата.

Прокладка интернет кабеля в квартире и офисе

Содержание

• 1 Обжим коннектора RJ-45
• 2 Как подключить интернет кабель к розетке

Установка соединения между вашими отдельными компьютерами или даже с созданием полноценной домашней сети требует значительный перечень работ по монтажу и настройке. И как правило, ваш провайдер на данном этапе будет отвечать только за установленный модем или роутер. А если вы решили создать полноценную локальную сеть, то придётся нанять ещё мастеров для создания подключения или взяться это дело в свои руки.

Для прокладки интернет-кабеля часто применяется LAN-кабель. Купить подобный кабель не представляет особых проблем, но вот превратить его в патч-корд, который можно использовать для прямого подключения кабеля к прочим устройствам уже сложнее. Для создания патч-корда придётся обжать сетевой кабель на конце с помощью специального коннектора, что и представляет основную сложность при подключении. Однако данная работа не очень сложна и при желании можно без проблем самому научиться правильно обжимать сетевой кабель.

Какой сетевой кабель лучше применять?

Для правильного выбора сетевого кабеля под ваши нужды нужно иметь достаточно полное понятие о специфике имеющихся кабелей витой пары. Кабель витая пара в общем состоит из внешней изоляции и нескольких пар спирально свитых проводов, которые отличаются друг от друга с помощью цветовой маркировки. Обычно применяется кабель с четырьмя парами, но данный показатель может и отличаться для некоторых конструкций.

Подобные кабели витой пары могут разделяться на несколько стандартов в зависимости от уровня внешней защиты от помех.

• Тип UTP – самый бюджетный вариант защиты кабеля. В данном стандарте не предусмотрено экранирование. Кабель состоит из пар проводов, которые находятся внутри внешней изоляционной-защитной оболочки. Данный кабель не рекомендуется использовать рядом с источником электромагнитных помех (например, возле электропроводки), поскольку это может привести к ухудшению качества передаваемых сигналов.

• Тип FTP – В отличии от UTP в конструкции данного кабеля под оболочкой также размещается экран из фольги, благодаря которому у кабеля появляется дополнительная защита от возможных наводок. Такой кабель можно располагать возле некоторых источников помех (таких как электропроводка), и при этом качество передаваемых сигналов не пострадает. Цена данного кабеля немного выше чем у UTP.

• Тип STP – Самый защищённый тип кабеля. Кроме внешнего общего экрана в данном кабеле также предусмотрена защита из фольгированной оплётки индивидуально для каждой витой пары. Обычно кабели с такой высокой степенью защиты используют возле промышленного оборудования, в крупных дата-центрах, узлах связи и т.д.

Также кабели витой пары можно разделить на несколько основных категорий в зависимости от их пропускной способности.

• Cat 5 – значит, что кабель работает в диапазоне частот до 100 МГц и даёт возможность достичь скорости передачи данных до 100 Мбит/с.

• Cat 5е – диапазон рабочих частот составляет до 125 МГц, со скоростью передачи данных до 1 Гбит/с.

Также есть более высокие категории (6, 6А 7 и т.д.) которые имею ещё более высокие показатели скорости и диапазона частот, но для домашней сети будет более чем достаточно категории 5 или 5е. Лучший вариант, ориентированный на будущее развитие вашей компьютерной сети считается кабель с категорией 5е.

Обжим кабеля витой пары

Для обжима кабеля витой пары используют коннекторы типа RJ-45. Обжим рекомендуется проводить с помощью специального инструмента – кримпер витой пары (ранее мы уже писали, Как правильно обжимать сетевой кабель RJ-45 с помощью кримпера). Однако за неимением такового на крайний случай можно также использовать отвёртку.

Схемы обжима

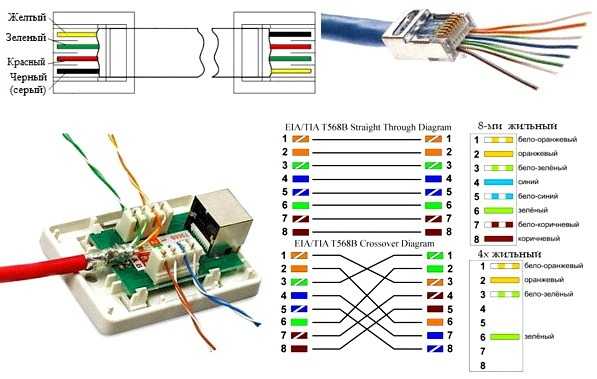

Имеется две основные схемы подключения интернет-кабеля: прямое и перекрёстное подключение.

Прямое подключение

Зачастую применяется прямое подключение, которое даёт возможность провести коммутацию разных устройств и приборов в различном сочетании. К примеру, используются подключения компьютер – маршрутизатор, компьютер – коммутатор, маршрутизатор – телевизор и т.д. В данном подключении используется одинаковое расположение проводов в контактах обоих коннекторов.

Также для скорости до 100 Мбит/с можно удешевить общую стоимость локальной сети используя кабель с двумя витыми парами.

Перекрёстное подключение

Данное подключение принято использовать при подключении однотипных устройств (роутер-роутер или компьютер-компьютер, например). Перекрёстное подключение на одном конце кабеля используется цвета «распиновки» как при прямом подключении, а на другом конце пара цветов меняются местами.



В остальном расположение проводов остаётся таким же.

Однако стоит отметить, что данная схема всё меньше используется при обжиме, поскольку многие современные устройства имеют интерфейс Auto MDI-X, который позволяет автоматически определять тип подключения и в дальнейшем перейти на требуемый тип коммутации. Поэтому для таких устройств можно просто делать обжим по прямой схеме и не париться.

Обжим интернет-кабеля в домашних условиях с помощью отвёртки

1. Для срочного проведения обжима кабеля можно использовать отвёртку с плоским жалом шириною не более 3-4 мм.Подготовьте отвёртку и нож для последующей работы. При выполнении работы старайтесь делать всё как можно аккуратней.
2. Делайте все действия по распрямлению и расплетению проводов, а также сборку «пакета» строго в соответствии со схемой.Перед заведением проводов в коннектор нужно обрезать проводы на требуемую длину с помощью бокорезов.
3. Далее нужно завести концы проводов в коннектор.
4. Теперь переходим непосредственно к обжиму. Для начала нужно зафиксировать фиксирующую планку возле хвостовика коннектора, чтобы во время работы кабель случайно не выпал из коннектора.
5. Далее уприте коннектор в жесткое основание и после жалом отвёртки нажмите на фиксирующую планку. Будьте при этом осторожны, чтобы случайно не сломать пластиковую защёлку на коннекторе!
6. Под усилием отвёртки планка должна переместиться вниз и зафиксироваться в нижнем положении.
7. Сейчас можно увидеть, как фиксатор переместился вниз и упёрся в оплётку кабеля. Поэтому теперь можно не беспокоится о том, что кабель может выпасть.
8. Следующим этапом станет обжим контактов. Для этого снова уприте коннектор в жесткое основание и после начните последовательно просаживать контакты вниз с помощью отвёртки. Далее вам нужно подвинуть металлический контакт вниз до самого упора таким образом, чтобы он пробил своими ножами изоляцию провода и немного вдавился в него. Все действия нужно проводить осторожно поскольку степень нажатия отвёртки нужна достаточно высокая и если отвёртка случайно соскользнёт на палец, то можно пораниться. Также внимательно следите за тем чтобы отвёртка попала именно на контакт, а не между контактами.
9. После того как вы закончили с прижатием одного контакта переходите ко второму. Будьте внимательны с этой работой и обязательно убедитесь, что контакт смог получить достаточно хорошее электрическое соединение с проводом.
10.   Данную работу вам нужно проделать со всеми восемью контактами.
11.   Внимательно осмотрите полученные результаты обжима (можно даже под лупой). Все контакты должны быть прижаты до упора на одном уровне, без какого-либо выпирания любого контакта снаружи (даже если контакт и не участвует в соединении).
12.   Точно также вам нужно обжать и коннектор на другой стороне и далее приступайте к работе.

Достаточно сложный способ в сравнении с кримпером, да и вероятность успеха ниже, но за неимением лучшего способа можно использовать и этот вариант. Так что на первых порах рекомендую приготовить пару запасных коннекторов на случай неудачи.

Способы проверки качества обжима интернет-кабеля

Существует 3 основных способа проверки качества обжима:

• Проще всего это просто подключить полученный патч-корд в место подключения и если все устройства стали работать как надо, то значит ваш обжим прошел успешно.

• Специалисты же для проверки обычно используют LAN-тестеры, которые достаточно легко и точно позволяют оценить качество обжима.

• Как вариант можно попробовать заменить LAN-тестер на обычный мультиметр, который установлен на прозвон (со звуковым сигналом) или на минимального сопротивление со значением, к примеру 200 Ом. Потом каждый провод с одинаковым цветом проверяют на двух коннекторах. Если провод не звонится, то значит обжим прозваниваемого контакта не удался.

Чаще всего монтаж и подключение интернет розетки, относящейся к слаботочным линиям, производится в тройном блоке:

У большинства моделей, например от фирмы Schneider Electric (серия Unica), Legrand, Lezard принцип монтажа практически одинаков и не содержит кардинальных отличий.

Пошагово рассмотрим весь цикл подключение интернет розетки.

Интернет кабель</h3>

Монтаж начинается с установки в слаботочном щите роутера и подключении его от силовой розетки 220В.

Далее в отдельном кабельном канале или штробе, не связанной с силовыми линиями, прокладывается 4-х парный кабель UTP серии 5E.

Такой кабель обеспечивает скорость соединения до 1 Гигабита в секунду на расстоянии до 100м. Вот его технические характеристики:

Бывают экранированные и не экранированные разновидности. Фольга в качестве экрана выступает в сетях, где есть нормальное заземление.

На один такой кабель 5E (4 пары), можно подключить только две розетки. При этом отдельно будут задействованы по 2 пары.

Монтаж ведется цельным проводом напрямую от щита до подрозетника. Заводите кабель в монтажную коробку и оставляете необходимый запас — от 15см и более.

Монтаж интернет розетки</h3>

С розетки предварительно снимаете накладку и вытаскиваете суппорт для удобства монтажа.

Если позволяет конструкция розетки, рамку на подрозетник можно смонтировать изначально. Благодаря пазам в рамке можно легко регулировать горизонтальность ее расположения.

Винтами 3*25мм предварительно закручиваете всю конструкцию. При этом уровнем электрика Pocket Electric проверяете точность установки и затягиваете винты окончательно. Производители в последнее время начали выполнять рамки из алюминиевого сплава, они конечно крепче по конструкции, но при этом не будут магнититься к уровню. Придется поддерживать его одной рукой на весу.

Далее, откусываете и оставляете в подрозетнике запас провода, длиной максимум 15см. Снимаете верхний слой изоляции с кабеля UTP.

Для съема изоляции, чтобы не повредить жилы, лучше использовать специальный инструмент – стриппер. Но можно все это сделать аккуратно и обыкновенным канцелярским ножом.

Верхний слой с кабеля нужно очистить на длину не более 2,5см. Отрезаете лишнюю в данном случае нить, которая идет между жилами.

Крепкая нить в кабелях с витой парой, нередко используется для облегчения вскрытия оболочки на большой длине. Она даже так и называется – разрывная нить. В телефонных кабелях ею разделяют пучки и повивы.

Слегка расплетаете по отдельности жилки. Далее вытаскиваете внутреннюю часть розетки с контактами.

Как правило, к любой марке, будь то TV, интернет розетка или обычная 220 Вольт, должна идти инструкция.

Инструкция к интернет розетке Schneider Electric Unica – скачать Инструкция к Legrand – скачать

Стандарты и схема подключения </h3>

Открываете крышку контактной части и внимательно изучаете маркировку. Каждую розетку RJ45 можно подключить двумя способами:

В большинстве случаев используется второй вариант — «B». Чтобы понять куда какие провода подключать, внимательно осмотрите корпус. На нем должно быть изображено какой стандарт соответствует определенным контактам.

Например на Unica:

Если с этим разобрались, то с дальнейшей установкой не возникнет сложностей. Протокол “B” соответствует цветовой схеме по стандарту EIA/TIA-568B. На одной стороне зажима должны быть следующие цвета:

• бело-оранжевый

• оранжевый

• бело-зеленый

• зеленый

На другой стороне:

• синий

• бело-синий

• бело-коричневый

• коричневый

Пропускаете провод через крышечку. При этом как говорилось выше, верхний слой изоляции кабеля UTP не должен быть снят, более чем на 2,5см.

Нельзя зачищать его под самую стенку подрозетника, как делают с обычными кабелями NYM или ВВГнГ.

Отрезок без изоляции должен быть минимальной длины. Все эти повивы, делаются не с проста. Их точное количество на 1 метр кабеля строго рассчитано и регламентируется.

Иначе при неправильном подключении и зачистке у вас может снизиться не только скорость, но и качество передачи данных.

Далее вставляете в контактные пазы по цветам все провода.

После чего просто защелкиваете крышку. Лишние отрезки жил, которые выступают наружу, срезать нужно именно после закрытия крышечки.

Розетка фактически уже подключена. Осталось ее вставить на место в суппорт.

Он как бы уже имеется в конструкции. То есть, когда крышка закрывается, она сама срезает изоляцию и укладывает провода на нужную глубину разъема.

Далее устанавливаете лицевую панель и декоративную рамку.

Подключение к роутеру и обжим коннектора</h3>

После монтажа самой интернет розетки остается правильно подключить кабель к роутеру в коммуникационном щите.

Снимаете изоляцию с другого конца кабеля на 2-3см. Жилы распушиваете и вставляете в определенном порядке, согласно стандарту TIA-568B, или просто «B».

Расположение цветов считается слева-направо:

• бело-оранжевый

• оранжевый

• бело-зеленый

• синий

• бело-синий

• зеленый

• бело-коричневый

• коричневый

Стандарт «A» иногда применяется, если вам нужно соединить один компьютер с другим. Здесь один конец кабеля обжимаете по стандарту «B», а другой по «A». Вообще если оба конца кабеля обжаты по одному стандарту (АА или BB), то это называется — патч-корд. А если они поменяны местами (AB или BA), то — кросс.

Жилы опять же зачищать не нужно. Просто вставляете их в коннектор до упора.

После чего все это запрессовывается специальным кримпером. Некоторые это делают тоненькой отверткой или лезвием ножа, правда так можно легко повредить коннектор.

Кабеля cat5E и cat6 в коннекторе RJ45 обжимаются по одному принципу. Другая «вилка» здесь не требуется. Различия у кабелей в скорости передачи данных, у cat6 она больше.

Проверка интернет-подключения</h3>

После монтажа интернет-розетки и коннектора на другом конце кабеля, желательно проверить подключение и целостность всех соединений. Сделать это можно самым дешевым китайским прибором.

В чем его суть? Есть генератор сигнала, который подает импульсы по определенным кодам, и приемник. Генератор подключается в месте установки роутера, а приемник непосредственно в саму розетку.

После подачи импульсов происходит сравнение сигналов. Если все исправно, поочередно загораются зеленые светодиодные лампочки на корпусе приемника. Если где-то обрыв или короткое замыкание, то одна или больше лампочек гореть вообще не будут.

Когда подобное произошло, то в первую очередь нужно грешить на плохой контакт в коннекторах. Чаще всего именно там, на какой-либо жиле, полностью не срезается изоляция и соответственно не будет соединения.

В самом конце, готовый проверенный кабель с коннектором подключается к роутеру.

Полный комплект всех инструментов для разделки, обжатия, прозвонки интернет кабеля utp можно заказать на АлиЭкспресс здесь (доставка бесплатная).

Как подключить 4-х жильный телефонный кабель</h3>

А что делать, если у вас для интернета используется 4-х жильный телефонный кабель, а розетка под стандарт 8 жил? Как подключить схему в этом случае?

Простое соединение по цветам здесь не поможет. То есть, если вы бело-синию жилу вставите в контакт с бело-синей маркировкой и аналогично по расцветке подсоедините все остальные жилы, сигнала не будет.

Объясняется это тем, что для передачи сигнала нужно использовать контакты 1-2-3-6. С одной стороны две жилы заводите на контакты 1-2:

• бело-оранжевыйконтакт = бело-оранжеваяжила

• оранжевый= оранжеваяжила

а с другой, на контакты 3-6:

• бело-зеленыйконтакт = бело-синяяжила на кабеле

• зеленый = синяяжила

В этом случае все должно работать без проблем. Только запомните, что здесь самое главное не цвета, а именно позиции. Цвета используются для того, чтобы было визуально легче различать позиции одной и той же жилы на разных концах кабеля.

Также имейте в виду, что при использовании 4-х проводов, т.е. двух пар витой пары, вы сможете достигнуть скорости до 100Мбит/сек. А вот для гигабитной сети (1Гбит/сек) уже понадобятся все 8 проводов.

Ошибки при подключении интернет розетки</h3>1Неправильное подключение жил согласно протокола.

Можно запросто перепутать порядок расположения жил на коннекторе и в самой розетке. Грубо говоря перевернуть их на 180 градусов.

Здесь все проверяется более внимательным изучением надписей на корпусе розетки и цветовой расцветки самих жил. Тестер с генератором и приемником сигнала хороший помощник для выявления подобных ошибок.

При неправильном расключении жил, лампочки на тестере будут загораться не по порядку от 1 до 8, а в произвольных вариантах. Например сначала 1, потом сразу 3, затем 2 и т.д.

2Не значительной, но все же ошибкой считается, если жилы с контактных пластин розетки срезать не после закрытия крышки, а до этого момента.

То есть, непосредственно после укладки их по своим местах в прорези. В этом случае, жила может случайно выпасть, а вставить ее обратно обрезанной уже не получится. Придется заново все зачищать и проходить весь цикл подключения по новой.

А если вы оставили запас кабеля в монтажной коробке маленьким, то и вовсе столкнетесь с большой головной болью.3Зачистка внешней изоляции на большое расстояние, вплоть до стен подрозетника, как в обычных сетях 220В.

Как уже говорилось ранее, здесь итог – ухудшение скорости и качества сигнала. Более того, не нужно витые пары расплетать предварительно до места среза изоляции, тем более отверткой. Просто расшивайте их раздвигая жилы на необходимую длину, чтобы завести в прорези.

По стандарту не допускается раскручивание витой пары более чем на 13мм, иначе в тестах частотных характеристик появятся ошибки перекрестных наводок (crosstalk). На практике начнутся проблемы при загрузке сети трафиком.

Источники — https://cable.ru, Кабель.РФ

Обжим коннектора RJ-45

Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45.  На профессиональном жаргоне их еще называют «Джек».

Так выглядит коннектор RJ-45

Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.

Схема подключения интернет кабеля по цветам

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.

Схемы подключения интернет кабеля по цветам (используйте вариант B)

Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.

Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).

Схема подключения 4-х проводного интернет кабеля по цветам

Обжим витой пары в коннекторе

Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.

Клещи для обжима коннекторов (один из вариантов)

Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».

Порядок заделки разъема RJ-45 в коннекторе

Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.

Отрезаем так, чтобы остались проводки 10-12 мм

Витую пару с отрезанными проводами заводим в коннектор. Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз.

Заводим провода в коннектор

Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.

При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.

Как работают клещи для обжима коннекторов

Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».

О подключении люстры можно прочесть тут.

Видео-урок: обжим коннектора RJ-45 клещами и отверткой

Как подключить интернет кабель к розетке

Теперь дошли непосредственно до того, как подключить интернет розетку. Начнем с разновидностей. Как и обычные электрические розетки, информационные бывают двух модификаций:

• Для внутреннего монтажа. В стену вмуровывается монтажная пластиковая коробка. В нее затем вставляется и закрепляется контактная часть розетки, а сверху закрывается все пластиковой декоративной панелью.
  Компьютерная розетка RJ45 внутренняя
• Для наружного монтажа. Этот тип розеток очень похож по внешнему виду на привычные телефонные розетки: небольшой пластиковый корпус, которые крепится на стену. Он тоже состоит из нескольких частей. Сначала монтируется корпус с контактной пластиной, потом подключаются провода, и после все закрывается защитным колпачком.
  Компьютерная розетка RJ-45 для наружного монтажа — настенная

По количеству точек подключение есть одинарные и двойные компьютерные розетки.

Хоть внешне компьютерные розетки отличаются, принцип подключения проводников у них одинаков. Есть специальные контакты, оснащенные микроножами. У вставленного проводника прорезается защитная оболочка. В результате металл контактов-микроножей плотно прилегает к металлу проводника.

Как подключить настенную компьютерную розетку

Внутри каждой розетки есть подсказка о том, как размещать провода при подключении интернет-кабеля. Производители наклеивают цветовую схему, которую мы видели при обжиме коннектора. Так же имеются два варианте — «А» и «B», и точно также используем мы вариант «В».

Пример нанесения цветовой маркировки на корпусе компьютерной розетки

Корпус крепят на стену, как правило входным отверстием для кабеля вверх, компьютерным разъемом вниз. Далее действия просты:

• Снимают с витой пары защитную изоляцию примерно на 5-7 см. Проделывать это нужно осторожно, чтобы не повредить изоляцию проводников.
• На фото вы видите, что на плате есть небольшой пластиковый хомут. В него заводят проводник, и закрепляют так, чтобы зачищенный от изоляции кусок был ниже хомута.
  Подключение настенной розетки с 4-мя проводами
• На корпусе вы видите контакты-микроножи. К ним подводите провод нужного цвета и вставляете его, стараясь дотянуть его до самого низа контактной группы. Когда проводник проходит ножи, слышится щелчок. Это значит, что он стал на место и изоляция прорезана. Если добиться щелчка не удалось, после того как все согласно цветам разведено по контактам, берете обычную прямую отвертку с тонким лезвием и принудительно опускаете провода вниз. Это же можно сделать тыльной (неострой) стороной ножа.
  Восемь проводников подключают по схеме «В»
• После того как все проводники достигли своего места лишнее (торчащие кусочки) обрезают.
• Надевают крышку.

Подключение витой пары к розетке действительно несложная процедура. Даже в первый раз она займет несколько минут. Еще раз посмотреть что и как делают можно в видео. В нем сначала показано подключение интернет-кабеля с 4 проводами, потом — с 8.

Иногда, чтобы выключить свет, приходится вставать в кровати. Но можно сделать управление освещением с нескольких точек. Как — читайте в статье про подключение проходных выключателей.

Как подключить внутреннюю интернет-розетку

Монтаж пластиковой коробки описывать не будем — это другая тема. Разберемся в особенностях подключения и сборки. Основная загвоздка тут в том, как разобрать компьютерные розетки. При подключении к ним проводников необходимо добраться до контактной части: небольшого керамического или пластикового корпуса с вмонтированными контактами-микроножами. Вот на эту монтажную пластину подключаются проводники, а потом снова собирается корпус. И вся проблема в том, что у разных производителей они собираются/разбираются по-разному.

Например, у популярного производителя компьютерных розеток Legrand (Легранд) для того чтобы добраться до разъемов в компьютерной розетке  Legrand Valena RJ45, необходимо снять лицевую крышку. Под ней обнаружится белая пластиковая крыльчатка (как на фото), на которой нанесена стрелка.

Как разобрать интернет розетку RJ-45 Legrand (Легранд)

Необходимо крыльчатку повернуть по стрелке, после чего в руках у вас останется корпус и контактная пластина. На ней нанесена цветная маркировка проводников. Подключение ничем не отличается, разве что — сначала в отверстие на пластине необходимо продеть витую пару, а потом разводить провода.

Еще один популярный производитель такого оборудования —  Lezard (Лезард). У него система другая. Лицевая панель и металлическая рамка фиксируются на небольших болтах. Их открутить легко, а вот внутренняя контактная пластина держится все на зажимах. Собирая и разбирая компьютерные розетки Lezard (Лезард) в нужных местах необходимо отжать контакты отверткой.

Как разобрать интернет-розетку Lezard (Лезард)

Чтобы вынуть пластиковую контактную группу из корпуса, необходимо надавить на защелку, находящуюся на верху. После чего в руках у вас окажется небольшая коробочка. Но и это еще не все. Необходимо снять пластиковую крышку, которая закрывает и прижимает проводники. Снимают ее поддевая отверткой боковые лепестки. Пластик упругий и усилия требуются довольно приличные. Только не переусердствуйте: это все-таки пластик. После чего разводка проводов стандартная: по нанесенной на боках разметке (не забываем, что используем схему «В»).

И снова, для закрепления материала советуем посмотреть видео.

Если знать, как подключить интернет розетку, даже с незнакомой моделью разобраться несложно. И вы теперь сможете модернизировать свою сеть сами (увеличить длину витой пары, перенести компьютер в другое место, сделать еще одну точку подключения и т.д.), без привлечения специалистов. Остался еще один вопрос: как подключать двойные розетки. К ним подводят два кабеля и дальше идет расшивка по цветовой схеме. Это возможно, когда сеть у вас формируется модемом или заходят две интернет-линии. Можно ли одним кабелем расшить оба входа? Можно, но нужно не запутаться в цветовом обозначении проводов в дальнейшей разводке сети (помнить какой цвет вместо какого вы использовали).

Используемые источники:

• https://www.volta.com.ua/blog/kak-obzhat-internet-kabel-v-domashnikh-usloviyakh/
• https://domikelectrica.ru/kak-pravilno-podklyuchit-internet-rozetku/
• https://stroychik.ru/elektrika/podklyuchenie-internet-rozetki-rj-45

Схема Подключения Интернет Кабеля — tokzamer.ru

В сети интернет можно встретить описание, как выполнять обжимку коннекторов при помощи плоской отвертки.

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Основные понятия

Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу А, а другой — путем замены местами всех восьми проводов. Подключение настенной компьютерной розетки Практически все производители компьютерных розеток размещают внутри схему подключения, с обозначением порядка размещения проводов, исходя из их расцветки.

Это значит, что он стал на место и изоляция прорезана.

Некоторые изделия от разных производителей имеют отличия во внутреннем устройстве, но они только визуальные, а принцип подключения остается неизменным — выполнение кроссировки с соблюдением цветовой схемы и правильное производство обжима проводов в клемнике. Видео: обжим витой пары специальными инструментами Вместе с тем не всегда и не у всех под рукой может находиться инструмент необходимый для витой пары, поэтому существует другой вид обжимки — с использованием плоской отвёртки. Разновидности кабелей для интернета Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних, и т.

Это значит, скорее всего, что было приобретено нерабочее устройство с заводским браком. Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Некоторое количество — минимум 2 штуки для каждой витой пары на оба конца кабеля , но лучше с запасом, особенно для тех, кто обжимает кабель впервые. Вскрываем крышку, закрывающую контактную часть.

Не надо думать, что нужно скрупулезно снимать оболочку с каждого проводка, после чего сажать его на болтовое соединение, как это происходит в обычных электрических розетках. Инструменты и материалы Сетевой кабель. Лицевая панель сконструирована на винтах, поэтому, чтобы ее снять, достаточно открутить эти винты.

Компьютерные сети

Конструктивные особенности витой пары обуславливаются требуемыми скоростными характеристиками передачи информации. Обжим проводов на клеммах розетки — важное условие для качественной коммутации Обзор продукции известных брендов — производителей интернет розеток Знаменитые торговые марки Legrand, VIKO, Lezard, Schneider пользуются заслуженным авторитетом на мировом рынке.

Видео: установка розетки RJ для внутреннего монтажа В том случае, если для монтажа розетки был выбран открытый способ внешний монтаж для фиксации нужен будет дополнительный элемент — кабельный короб, который монтируется на стену. Таким образом, если не планируется высокий локальный трафик, расход проводов для построения сети можно уменьшить в два раза. Проверяют качество работы с помощью мультиметра. Для удобства его подключения существуют специальные розетки, благодаря которым любой кабель можно спрятать в стену. Если чувствуется, что необходимо дополнительное усилие, то желательно процесс обжима приостановить и опять все проверить.

Что понадобится для обжимки?

Мультиметр — для проверки качества обжима.

Видео урок: обжим коннектора RJ Благодаря появлению Интернета, многие проблемы решаются достаточно быстро, особенно после пересмотра видеороликов. Стриппер — специальный ручной инструмент для снятия изоляции с жил.

Практически все современные локальные сети используют для подключений разъем RJ

Цветовая схема обжима RJ 8P8C utp кабеля витой пары компьютер — хаб при ремонте Если при проверке кабеля витых пар обнаружен обрыв или короткое замыкание в оранжевой или зеленой витой паре, а синяя и коричневая исправны, то можно обойтись без замены кабеля. Для обжима такого кабеля используются специальные коннекторы RJ Их особенностью есть то, что можно подключать более одного компьютера на одну розетку.

Как правильно подключить интернет кабель к розетке. Схема подключения для RJ 45

С кабеля снимают защитную изоляцию где-то на см. Кабели подразделяются на два вида: экранированные и неэкранированные и обозначаются следующим образом: Цветовые схемы обжима в вилке RJ Существуют несколько схематических решений по обжиму витой пары, которые будут рассмотрены ниже на примере интернет-кабеля, используемого для построения сетей LAN и DSL.

Такой способ подключения получил несколько меньшее распространение. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят. При этом зачищать тонкие проводки не нужно.

Подключение интернет розеток Легранд, Шлейфом (схема)

Для того чтобы это сделать сначала следует расплести провода и выровнять, а затем разложить их рядом в корректной последовательности и как можно плотнее прижимаем друг к другу. Инструмент для кросс обжима, используется при подключении розеток, патч-панелей и т.

Подключение розетки для интернета: схемы подключения, варианты, инструкции, ошибки

Содержание

1. Стандарты и схема подключения
2. Как подключить интернет кабель к розетке
3. Как подключить настенную компьютерную розетку
4. Как подключить внутреннюю интернет розетку
5. Обжим коннектора RJ 45
6. Схема подключения интернет кабеля по цветам
7. Обжим витой пары в коннекторе
8. Виды и типы интернет розеток
9. Необходимость установки розетки
10. Варианты применения интернет-розеток

Стандарты и схема подключения

Чтобы установить веб розетку, требуется раскрыть крышку, где находятся контакты и проверить маркировку. Монтаж компьютерной розетки производят по двум шаблонам: шаблон «А» и шаблон «Б».

В основном для соединения применяется шаблон «Б». При осмотре корпуса возможно узнать какому шаблону соответствует тот или иной контакт.
К примеру, на Unica:

• Шаблон «В» будет принадлежать к верхней по цвету маркировке. Когда будете подключать обратите конкретно на это внимание, а протокол «А» — к нижней.
• Поняв это, в будущем не появятся трудности с последующей сборкой. Шаблон «В» — его расцветки сходятся по типу EIA/TIA-568B, на одном из участков зажима присутствуют следующие расцветки: светло-оранжевый, оранжевый, светло-зеленый, зеленый. На второй части: синий, светло-синий, светло-коричневый, коричневый.
• Проведите шнур сквозь крышку, изолирующая обмотка которая сверху провода UTP нельзя срезать более 2,5 см.

• В результате некорректного подсоединения и очистки шнуров вероятна утрата быстроты и качества загрузки информации.
• После этого включаете все проводники в контакт пазы по окрасам.
• В конце при закрытии крышки требуется отрезать жилы, которые входят за ее пределы.

• При завершении следует смонтировать веб розетку в «седло».
• Плюсы этой розетки  — не придется обножать шнуры до меди, потому что на розетке присутствуют отдельные ножи.
• При закрывании крышки, ножи самостоятельно рассекают изолирующий слой, и получается контакт соединение, после происходит укладка на определенную глубину разъема. В руководстве этих моделей в основном указывается, что употребление спец обжимок не допустимо.
• По завершении установите рамку и внешнюю облицовку.

Как подключить интернет кабель к розетке

Перейдем к проблеме, как подключить интернет розетку, необходимо уточнить, что за размещение веб розетки вам наиболее подходящая. Имеется пара вариантов монтажа розетки: внутренний и внешний.

Эти виды монтажа идентичны конструкциям типичной электро розетки. Для внешнего контактная часть приделывается прямиком на стену, подключаются проводники и впоследствии прикрывается предохранительным футляром. А для внутренней ставится в стене пластмассовый подстаканник и после закрепляется главная часть, с соединениями розетки закрывая это все пластмассовой покрышкой.

Как подключить настенную компьютерную розетку

• Изнутри всякой розетки есть указания, как располагать проводку при включении кабеля. Изготовители прикрепляют цветную диаграмму, которую возможно заметить при обжиме коннектора.
• Прикрепляется коробка напрямую на стену, ввод для электрошнура располагаются сверху, а для компьютерного провода снизу.

• После демонтируется изоляционный слой с крученой пары на 5-7 см, выполняя это внимательно, чтобы не затронуть изолирующий слой самих проводов. Просовываем в хомут провод и крепим его.
• Далее следует вставить проводники так, чтобы они пошли до контакта. Если все сделано верно будет указывать характерный звук защелки. Если же этого не произойдет, можно протолкнуть контакты, с помощью отвертки опустив их вниз до полного соединения. Лишнее кусочки провода нужно удалить. Прикручиваем покрышку.

Как подключить внутреннюю интернет розетку

• Разберем, как подсоединить и собрать довольно известные web розетки на примере нескольких компаний: Legrand и Lezard.
• У розеток организации Legrand для начала надо отсоединить крышку, под ней будет находиться светлая крыльчатка со стрелкой.
  Поверните ее по стрелке, у вас получатся пара детали: корпус и плата для контактов. На ней промаркированы цвета для проводки.

• У розеток организации Lezard панелька и рама закреплены на штырях. А доска для контактов зафиксирована на зажимах. Чтобы достать эту пластину надо нажать на верхнюю защелку. По завершении снимите крышку, ею будут прижаты проводники.
• Изучив данное руководство, установка компьютерной розетки не создаст у вас ни каких вопросов и вы сумеете это сделать с самой разной моделью розеток.
• Для подключения двойной розетки надо подвести пару проводов и расшифровать по цветной схеме. Это подойдет, если у вас сеть сформирована модемом или двумя входящими web линиями.

Обжим коннектора RJ 45

Чтобы подвести к web розетке сеть нам требуется провод в окончании у него должен находиться специальный разъем или по-другому – коннектор.

Он располагается в прозрачном блоке, в котором заметна многоцветная проводка. Через этот проводник совершается сопряжение ПК друг с другом или с маршрутизатором. Главное понимать систему сборки в нем проводки следовательно с подсоединением веб-точки затруднений не возникнет.

Схема подключения интернет кабеля по цветам

Различают две модели контакта: А и В. Надо запомнить, шнур для инета будет иметь 2 пары или 4 пары проводки. Отличие лишь в быстроте перемещения информации, так для 2 пар – 1Гб/с, а для 4 пар — 1Гб/с — 10Гб/с. Сейчас чаще всего у большинства пользователей информация поступает со скоростью до 100 Мб/с.

В данный момент быстро развиваются сейчас IT технологии, то разумнее всего прокладывать провода из 8 пар проводов, нежели из 4-х. Быстрота перемещения информации начнут возрастать, то в приведенном варианте не надо будет менять проводники.

Они не на много дороже стоят, а комплектующие (коннектор, веб-розетка) для включения web сети подойдут и для такого вида кабеля.

В результате когда интернет уже имеет 2 двойных коннекта, возможно применять тот же коннектор. Надо лишь оставить первые 3 провода, после продеть пару контактов, а зеленый провод устанавливается заместо 6-го.

Обжим витой пары в коннекторе

• Произведем обжатие шнура в коннекторе  первое дело — купить пассатижи обжимные. Оно будет стоить не дорого, ими будет комфортно испльзовать, в случае ограниченного бюджета, возможно прибегнуть к плоскогубцам и отвертке.
• Первоначально освобождаем сплетенную пару проводов от изолирующего слоя. Ниже изоляции есть 4 пары разноцветных проводников, расположенные в переплетенном состоянии друг с другом. Также будет присутствовать экранированный провод, его достаточно просто отогнуть в сторону. Попарно скручиваем и выравниваем шнуры, по окончании этого укладываем по типажу «В».

• Производим зажим предусмотренного по методике, промеж главным и указательным пальцем. Проводники должны ровно вместе лежать. Все что лишнее убираем, остается приблизительно 10-12 мм, приставив коннектор к проводам, их изолирующий слой должен находится повыше защелкиваемого механизма.
• После этого соединяем проводку с коннектором, держа его за выпуклость, на крышке повернув вниз.
• Провода должны соответствовать своим каналам, и обязательно они должны достигнуть конца коннектора. Удерживая шнур у кромки разъема, надлежит его вставить в пассатижи.

• После этого не торопясь сожмите пассатижи совместно, если сжимать получается с трудом, проверти встал ли RJ45 в гнездо. После произведите повторное сжатие клещей.
• После надавливания на выступы в пассатижах пододвиньте проводку к ножам, они перережут слой и будет произведено синхронизирование. Когда с данным присоединениям появятся трудности, переделать его будет просто, повторите действия заново с новым RJ45.

Виды и типы интернет розеток

Заранее вначале монтажа web входа, требуется ознакомиться со спецификацией розеток под разъем RJ-45.
Что же такое RJ-45? RJ-45 – это норма через которую происходит объединение компов и модемов, он представляет собой экранированный шнур из 8 жил.

Произведя разрез шнура, вы заметите 4 двойки проводников сплетенных друг с другом. Данный вид провода получил большое распространение для линий, где происходит перенесение информации по местным линиям и линиям всеобщего использования.

Данная норма RJ-45 взята за основу для создания совместных, локальных сетей, кроме того почти весь инет построен на данной норме.

Web розетки классифицируются по данным типам:

1. По быстроте перемещения информации.
2. По численности разъёмов. Существуют парные и с одним входом розетки с 4-8 гнездами.
3. По технологии крепежа. Аналогично электро розеткам есть конструктивные (внутри) и внешние веб-гнезда. Конструктивные, те что встраиваются в стены, а внешние те что прикрепляются сверху стен.

Гнездо, то что спрятана в стене, может оборудована пластмассовым подстаканником, где в дальнейшем будут располагаться клеммы. Web розетка находящаяся снаружи, прикрепляется на стену с помощью панели.

Не плохим продуктом являются изделия выпущенные фирмами с устоявшейся репутацией такие как Digitus, Legrand, VIKO и т.д.
Из всех брендов можно выделить особенно “keystones” – кейстоун.

Данный модуль может располагать на своей панели разные типы входов (audio, video, telephone, optical, Mini-DIN) в том числе и RJ-45.
Данная фирма может предоставить интерфейсы для любого современного оборудования. На данный момент большим спросом пользуются HDMI-кейстоуны.

Необходимость установки розетки

Подавляющая масса пользователей проживает в многоквартирных домах. В каждом помещения нужно каким угодно простым и эффективным способом сделать место для включения к веб сети всевозможных по принципу подсоединения устройства.

Необходимо купить и поставить маршрутизатор с Wi-Fi. Но вот отдельные пользователи не согласны с мнением большинства и говорят об плохом воздействии магнитоэлектрических волн от генераторов на личное самочувствие.

Это обстоятельство нужно учитывать, чтобы снизить электромагнитное воздействия в ваших домах. Главным таким способом считается сборка с конструкцией веб розеток конкретно в стенках здания. По сходству их производят для закрытой и раскрытой проводки.

Это только первый из возможностей предоставления многоточечного доступа в сеть для гаджетов и собственных хранилищ информации в жилье/квартирке/кабинете.

Варианты применения интернет-розеток

Проводной интернет используют не только в домашних условиях, им так же пользуются в других общественных местах.

В здании, где будет проведена система доступа к сети, при монтаже следует соблюдать технические требования.

Веб-розетки так же обязательно устанавливаются в соответствии со специальными требованиям безопасности в зависимости от того где будет предоставляться доступ к сети Интернет.

Выделяются 4 основные группы помещений:

• кабинеты, лекционные залы, помещения серверного оборудования;
• интернет – магазины, ремонтные мастерские для обслуживания компьютерного оборудования;
• интернет – кафе, электронно-библиотечные системы;
• помещения с повышенной степенью безопасности.

В случаях, когда помещение имеет небольшую площадь, лучше располагать разные способы подключения в одном месте чтобы можно было подключить большинство устройств.

В помещениях где много кабинетов и аудиторий, в которых уже подключена беспроводная сеть, при прокладке проводного соединения одним из главных условий является установленные на стенах и мебели розетками типа — RJ-45.

В комнатах, где находится серверное оборудование, должны быть установлены разъемы под витую пару.

Интенсивное внедрение ит-технологий не обошло нашу жизнь стороной и во многом повлияло на развитие образования.

Конечно технологиями пользуются и бизнес-предприниматели, а особенно те специалисты, которые занимаются ремонтом компьютерной и периферийной технике. Работники должны иметь свободный доступ к розеточным модулям, для скорейшего выполнения своих задач.

Любое учебное учреждение теперь имеет у себя на вооружении электронно-вспомогательное оборудования, которое используется для технических (ведение документации, электронные журналы, распечатка материалов и т.п) и образовательных целях (презентации, проекты, уроки с использованием ит-технологий).

И последняя место, где можно установить веб-розетки и их модули – помещения с повышенной степенью безопасности, это государственные, корпоративные, частные службы безопасности. Сюда относятся банковские хранилища, где меньше всего пользуются беспроводной передачи данных, чтобы исключить похищение информации.

networking — Соглашения о цвете сетевого кабеля?

Спросил 12 лет, 9 месяцев назад

Изменено 10 лет, 1 месяц назад

Просмотрено 29k раз

Существуют ли какие-либо соглашения по цвету сетевого кабеля? Я говорю о цвете оболочки, а не о цвете отдельных проводников. Я видел и использовал в основном серый и синий цвета, которые обычно легко доступны. Мне нужно сделать несколько прогонов, и использование какого-либо цвета поможет выделить их на стропилах. Однако я не хочу выбирать какой-то конкретный цвет, если он имеет какое-то особое значение в сфере профессиональных монтажников.

• сеть
• кабель

3

Хотя я сомневаюсь, что существует универсальное соглашение по окраске сетевых кабелей (мы используем желтый цвет для локальной сети персонала, зеленый для тестовой локальной сети, синий для передачи голоса, оранжевый для оптоволокна, красный для брандмауэра/общедоступной локальной сети), более важно, чтобы вы:

• Определите стандарт, соответствующий вашим требованиям
• Документировать, публиковать и распространять стандарт
• Придерживаться стандартов

По моему опыту (кстати, я НЕ сетевой человек), но поспешные и поспешные сетевые установки требуют ОЧЕНЬ много времени для исправления. Плохое управление кабелями, плохо спланированные установки и грязные неорганизованные кабели (не только кабели связи;) очень непрофессионально и очень дорого исправить позже.

Насколько мне известно, универсального стандарта не существует.

Когда несколько лет назад мы внедрили Cat6 в нашем здании, мы внедрили собственный стандарт.

В кабельных шкафах:

• обычные соединительные кабели серого цвета
• любые специальные соединения (например, пара офисов, подключенных к демилитаризованной зоне) были отмечены красным или желтым цветом
• несколько офисов были соединены между собой с помощью фиолетового
• временные соединения были белыми

В серверной:

• синий для обычных серверов
• красный для серверов в демилитаризованной зоне
• зеленый для внешних подключений
• бело-фиолетовый как для коммутационных шкафов — временные и кроссовые соединения

В какой-то момент мы заказали несколько перекрестных кабелей, и они пришли оранжевого цвета, поэтому мы выбросили все наши белые самодельные кабели и использовали только оранжевый для перекрестных кабелей.

2

Единственный, который, как я думал, может быть стандартом де-факто, был красный для кроссовера. Я видел красный, используемый для обоих, но в 9 случаях из 10, если я нахожу где-нибудь красный соединительный кабель, это кроссовер.

Помимо этого, я видел оранжевые, зеленые, синие, серые, желтые и т. д. все они использовались для самых разных целей.

В нашем офисе мы немного стандартизировали: оранжевый для данных и зеленый для голоса. Мы использовали телефонную систему VoIP, поэтому на самом деле все они были просто данными для двух локальных сетей. Кроме того, в телефонах есть сквозная локальная сеть, и VLAN помечает телефон и данные для двух разных VLAN. Так что, в конце концов, это было не нужно.

Сегодня я видел неоново-розовый в шкафу для хранения данных, и меня это немного заинтересовало. Однако это казалось просто частью всех других прогонов данных, так что, возможно, это был просто кто-то, кто купил розовый кабель по дешевке, потому что он никому не был нужен :).

В настоящее время я использую следующее (выбор цвета был основан на вариантах Fry’s нужной мне длины).

Синий = кабели между коммутаторами
Красный = внутренняя сеть
Желтый = кластерная сеть Heart Beat
Белый = сеть балансировщика нагрузки
Черный = сеть управления (SAN, оптоволоконные коммутаторы и т. д.)

Я предпочитаю использовать только красный цвет для кросс- над кабелями. Другое дело, что это не так уж и важно.

В большой серверной может быть полезно определить какой-то стандарт, но я никогда не видел, чтобы что-то последовательно применялось между несколькими организациями.

7

Раньше я обычно использовал:

• Желтый для видео (IP-камеры)
• Синий для телефона
• Серый для общей локальной сети
• Красный для демилитаризованной зоны
• Белый для кроссовера

Таким образом, синие кабели всегда являются телефонными линиями (не IP), желтые — в отдельной локальной сети, а красные — опасны. То же самое касается настенных лицевых панелей.

В дополнение к вышеперечисленным достоинствам, я узнал, что лучше держаться подальше от экзотических цветов (розовый, фиолетовый и т. д.), если только вы не уверены, что их достаточно.

В какой-то момент вам нужно будет срочно заменить кабель в 20:45, а Frys и Office Depot — единственные предприятия, работающие с компьютерами и работающие в это время. Они закрываются в 9 вечера. Они несут только зеленые, серые, синие, желтые и красные кабели.

Если это не соответствует вашей цветовой схеме, возможно, вам придется вернуться и исправить это позже, что потребует еще одного простоя.

Я не думаю, что существует отраслевой стандарт для цвета кабеля. Обычно это необязательный запрос, когда кабели будут прокладываться компанией. В большинстве случаев это будет указано сетевым инженером, возглавляющим проект.

Я видел кабели, проложенные от MDF к каждому IDF по цвету. Я также видел, что типы инфраструктуры различаются по цвету (клиенты, серверы, виртуальная инфраструктура и т. д.)… подобные реализации обычно не являются стандартными.

Вероятно, нет единого стандарта, т.е. мы используем серый цвет для гигабитного Ethernet, синий для FE, желтый для аплинков, черный и темно-серый для неважного оборудования, которое можно отключить почти в любое время (т.е. временные тестовые серверы), красный для оборудования, которое вы никогда не можете отключить (например, SAN).

Как уже писали некоторые, стандарта как такового нет. Лучше всего составить свой собственный, задокументировать его и придерживаться его.

I, напр. использовать:

• Желтый для первого Ethernet
• Оранжевый для второго Ethernet
• Красный для iLo/DRAC и т. д.
• Зеленый для PDU
• Синий для связи между коммутаторами (всегда самого высокого качества)
• Фиолетовый для межсетевых экранов

То, что вы, вероятно, знаете, также важно, чтобы убедиться, что вы делаете все «правильно» с первого дня. Если вы этого не сделаете, я гарантирую, что вы не будете беспокоиться о том, чтобы придерживаться этого.

Удачи!

цветовой код кабеля локальной сети 2022 2022

15 мая 2022 г. Сеть 297 просмотров

Цветовой код кабеля локальной сети 2022 . Размеры не предназначены для использования в целях установки. Кабели Ethernet можно найти на рынке в огромном количестве, но выбор лучшего кабеля Ethernet для игр по-прежнему остается сложной задачей для многих людей.

Кабели RJ45 Colors и Crossover B+B SmartWorx от advantech-bb.com

Независимо от того, ищете ли вы длину или пропускную способность, вот лучшие кабели Ethernet, которые вы можете получить. Размеры не предназначены для использования в целях установки. Ассортимент продукции варьируется от стандартных продуктов для ПК, кабелей HDMI и сетевых кабелей до нестандартных кабельных жгутов и сборок для бизнес-клиентов.

Источник: www.scribd.com

Сверхчистые кабели Ethernet Cat6. Лучший удар по доллару.

Источник: www.scribd.com

Цветовая маркировка Кабель Cat 5e и Cat 6 прямой и перекрестный Блог технологии geekomad Кодировка кабеля Ethernet Цветовая кодировка кабеля Ethernet Цветовая кодировка Стандартный кабель Ethernet Кабель Router Router Как обжать rj45 Кабель Ethernet Cat6 Обжим цветового кода Проводка Ethernet Кабель Ethernet rj45 у вас есть только что прочитайте статью под названием ethernet. Кабели Ethernet широко используются в локальных сетях (LAN) и работают намного быстрее, чем обычные беспроводные адаптеры.

Источник: www.scribd.com

Размеры не предназначены для использования в целях установки. Каждая пара состоит из одноцветного провода и белого и цветного полосатого провода.

Источник: advantech-bb.com

Он также используется во всех государственных учреждениях США. Плоский модульный шнур с 6п6с.

Источник: network-byte.com

Если интересно, поищу. Внешняя цветовая схема гораздо более общая, она просто помогает привлечь внимание к назначению соединения.

Источник: www.pinterest.co.kr

Схема электропроводки категории 5, цветовая кодировка, электрическая схема дома, электросхема, цветовая кодировка rj45. Цветовая маркировка Кабель Cat 5e и Cat 6 прямой и перекрестный Блог технологии geekomad Кабель Ethernet Цветовое кодирование Кабель Ethernet Цветовое кодирование Стандартный кабель Ethernet Кабель Маршрутизатор Маршрутизатор Как обжать rj45 Кабель Ethernet Cat6 Обжим Цветовой код Проводка Ethernet Кабель Ethernet rj45 вы только что прочитали статья под названием ethernet.

Источник: linustechtips.com

Функции 8 контактов в порту rj45. Пин от пользователя mustapha lasri на доске rj45 цветовой код цветовая кодировка электрическая схема rj45.

Источник: HopeStripleightChallenge.blogspot.com

Цветовая маркировка Кабель Cat 5e и Cat 6 прямой и перекрестный Блог технологии geekomad Кодировка кабеля Ethernet Цветовая кодировка кабеля Ethernet Цветовая кодировка Стандартный кабель Ethernet Кабель Router Router Как обжать rj45 Кабель Ethernet Cat6 Обжим цветового кода Проводка Ethernet Кабель Ethernet rj45 у вас есть только что прочитайте статью под названием ethernet. Прежде чем понять цветовой код сетевого кабеля или цветовой код разъема rj45, очень важно понять функции 8 контактов в порту rj45.

Источник: www.quora.com

Ищете ли вы длину или пропускную способность, вот лучшие кабели Ethernet, которые вы можете получить. Как обжать кабель Ethernet rj45 cat6, обжимной цветной код, проводка Ethernet, кабель Ethernet rj45.

Источник: www.scribd.com

Разъем должен иметь схему подключения или обозначенные номера/цвета контактов, соответствующие цветовому коду, приведенному ниже. Мы рассмотрим цветовые коды 568a и 568b, что они означают и почему они важны.

Источник: jesantel.blogspot.com

Обратная совместимость со старыми сетями Ethernet. Цвета Ethernet-кабелей категорий 5, 5e, 6 и 6a обозначают конкретное приложение или систему, например подключение к сети или подключение оборудования.

Источник: www.scribd.com

Цветовой код кабеля категории 6. Знание того, как обжимать кабели rj45 cat6, а также знание цветового кода обжима cat6, имеет решающее значение для электрика, сетевого специалиста, инженера и всех, кто заинтересован в установке кабеля Ethernet.

Источник: www.networkurge.com

Каждая из пар скручена вместе. Это не следует путать с цветовой маркировкой скрученных внутренних проводов, содержащихся в каждом кабеле Cat.

Источник: www.scribd.com

Номер контакта 3 и 6. В этой видео-лекции объясняются контакты и проводка в кабелях Ethernet и разъемах rj45.

Источник: diuguutdiuj.blogspot.com

Ethernet завоевывает мир последние несколько десятилетий. Как обжать кабель Ethernet rj45 cat6, обжимной цветной код, проводка Ethernet, кабель Ethernet rj45.

Источник: wire04.blogspot.com Разъемы

Rj45 долгое время использовались для подключения телефона и Ethernet, но их. Он также используется во всех правительственных учреждениях США.

Источник: www.nwkings.com

Каждая пара состоит из одноцветного провода и бело-цветного полосатого провода. Пин от пользователя mustapha lasri на доске rj45 цветовой код цветовая кодировка электрическая схема rj45.

Источник: www.sourcecodester.com

Не следует путать с цветовой маркировкой скрученных внутренних проводов, содержащихся в каждом кабеле Cat. Простой способ запомнить цветовой код — в нечетных местах (1,3,5,7) присутствует цвет с белой полосой.

Источник: www.scribd.com

Обратная совместимость со старыми сетями Ethernet. Прежде чем понять цветовой код сетевого кабеля или цветовой код разъема rj45, очень важно понять функции 8 контактов в порту rj45.

Источник: nonstopengineering.blogspot.com

Не следует путать с цветовой маркировкой скрученных внутренних проводов, содержащихся в каждом кабеле Cat. Лучший удар по доллару.

Контакты 1 2 Зеленые и контакты 3 6 Оранжевые используются для передачи данных, а контакты 4 5 Синие и контакты 7 8 Коричневые не используются.

Знание того, как обжимать кабели rj45 cat6, а также знание цветового кода обжима cat6, имеет решающее значение для электрика, сетевого специалиста, инженера и любого, кто заинтересован в установке кабеля Ethernet. Независимо от того, ищете ли вы длину или пропускную способность, вот лучшие кабели Ethernet, которые вы можете получить. Кабели Ethernet можно найти на рынке в огромном количестве, но выбор лучшего кабеля Ethernet для игр по-прежнему остается сложной задачей для многих людей.

Как обжать кабель Ethernet Rj45 Cat6 Обжимной кабель Ethernet Rj45 с цветовым кодом Проводка Ethernet.

Цвета кабелей Ethernet

и их назначение. Пары, предназначенные для 10baset ethernet, выделены оранжевым цветом. Цветовая маркировка Кабель Cat 5e и Cat 6 прямой и перекрестный Блог технологии geekomad Кабель Ethernet Цветовое кодирование Кабель Ethernet Цветовое кодирование Стандартный кабель Ethernet Кабель Маршрутизатор Маршрутизатор Как обжать rj45 Кабель Ethernet Cat6 Обжим Цветовой код Проводка Ethernet Кабель Ethernet rj45 вы только что прочитали статья под названием ethernet.

Pin By Mustapha Lasri On Rj45 Цветовой код Цветовое кодирование Схема электрической проводки Rj45.

Руководство по цветам проводки Rj45 Ethernet. Сверхчеткие кабели Ethernet Cat6. Внешняя цветовая схема гораздо более общая, она просто помогает привлечь внимание к назначению соединения.

Это обеспечит соответствие стандартам проводки Ethernet.

Ethernet завоевывает мир последние несколько десятилетий. Каждая из пар скручена вместе. Ассортимент продукции варьируется от стандартных продуктов для ПК, кабелей HDMI и сетевых кабелей до нестандартных кабельных жгутов и сборок для бизнес-клиентов.

Гнезда

обычно имеют заглушки на тыльной стороне или могут быть заделаны без заглушек с помощью специальных инструментов производителя или даже чехла для разъема.

Лучшее соотношение цены и качества. Здесь, в этом посте, мы узнаем о различиях между этими кабелями, как запомнить цветовой код кабеля Ethernet простым и легким способом. Кабели Ethernet широко используются в локальных сетях (LAN) и работают намного быстрее, чем обычные беспроводные адаптеры.

Теги 2022 код сети

Цветовой код категории 6 | Цветовой код кабеля Ethernet

Компания Meridian часто спрашивает, соответствуют ли цвета различных проводов или кабелей каким-либо отраслевым стандартам. Хотя Институт инженеров по электротехнике и радиоэлектронике (IEEE) является всемирной торговой ассоциацией, их рекомендации не касаются конкретных деталей определения цветов кабелей. Стремление к стандартизации в этой области было в большей степени сосредоточено на частном секторе, где лидирует телекоммуникационная отрасль. Мы исследуем огромный мир цветов кабеля и объясним, что они делают.

Стандарты цветов кабелей 101

Когда дело доходит до стандартизации цветов кабелей, следует понимать, что хотя существуют такие организации, как IEEE, которые помогают стандартизировать, общеотраслевого стандарта или требования пока не существует. В зависимости от того, когда была создана система, цветовые схемы, используемые в разных отраслях, могут отличаться.

Ethernet-кабель Цветовой код

iPhone, первый настоящий смартфон, появился только в 2007 году. С этим последовал огромный толчок к созданию новой телекоммуникационной инфраструктуры. Их стандарты цвета будут охватывать почти все спектры, в зависимости от того, когда они будут установлены в соответствующих системах.

Цвета кабелей различаются в зависимости от страны, что усугубляет отсутствие стандартизации. Из-за современной глобальной логистики компания в Соединенных Штатах может закупать кабели из разных стран. Стандартизация может быть достигнута с помощью IEEE, Ассоциации телекоммуникационной промышленности (TIA), а также других отраслевых требований, таких как требования Министерства обороны США. Однако это может занять некоторое время. Далее мы увидим, как разные цвета кабеля могут использоваться в конкретных приложениях.

Что означают кабели Ethernet разного цвета?

Кабели Ethernet являются наиболее распространенным типом кабелей для компьютерных сетей. Эти кабели широко используются в коммерческих и жилых помещениях, где для обмена данными и доступа в Интернет требуется проводная сеть. Интернет-маршрутизатор будет использовать кабели Ethernet для подключения к кабельному модему. Этот комплект обычно входит в вашу первую подписку на услуги кабельного телевидения.

Если вы когда-либо использовали более одной кабельной компании или в течение длительного времени, вы знаете, что цвет ваших кабелей Ethernet может меняться. Что означает разница в цветах Ethernet-кабеля? Некоторые цвета работают быстрее, чем другие? Чтобы выяснить это, мы рассмотрим цветовую кодировку кабелей Ethernet.

• Какого цвета кабель Ethernet?

Кабели Ethernet бывают разных цветов, как и все кабели. Хотя один цвет не может быть «быстрее» или лучше другого, цвета могут помочь указать на предполагаемое использование. Наиболее часто используемые цвета для кабелей Ethernet включают белый, серый, желтый, оранжевый и оранжевый. Чтобы продлить срок службы на открытом воздухе, кабели Ethernet будут водонепроницаемыми и черными.

• Цвета кабелей Ethernet — значение

Мы видели, что значение цвета кабеля Ethernet может меняться в зависимости от того, где, кто и почему он используется. Министерство обороны (DoD) использует кабели Ethernet разных цветов для классификации данных, передаваемых по кабелю. Желтый для совершенно секретных, красный для среднего уровня и синий обычно для несекретной информации.

• Цветовой код для проводов Ethernet

Хотя отраслевого стандарта для определенного цвета не существует, следует отметить некоторые общие черты:

• Серый Ethernet  – кабели Ethernet серого цвета часто указывают на стандартное подключение Ethernet, например, в жилых или коммерческих сетях.
• Зеленый Ethernet  – Эти кабели используются для создания перекрестного соединения между двумя компьютерами или устройствами.
• Желтый Ethernet  — желтые кабели Ethernet можно использовать для так называемых подключений питания через Интернет (POE). Этот стандарт был создан IEEE в 2009 году.чтобы помочь классифицировать шнуры, которые обеспечивают ток 30 Вт на уровне порта при использовании с витой парой кабеля Ethernet.
• Blue Ethernet используется для подключения терминальных серверов. Терминальные серверы позволяют подключаться к нескольким системам в сети без модема или любого другого сетевого интерфейса.

Американский национальный институт стандартов (ANSI), который аккредитовал TIA для разработки и поддержания отраслевых стандартов. Это включает в себя цветовую маркировку для производства кабелей. Это самые близкие существующие стандарты, но большая часть схемы управления проводкой TIA по-прежнему рассматривается скорее как рекомендация, чем требование. Вероятно, будет много цветов для цветов Ethernet-кабелей, пока не произойдет повсеместное принятие.

Цветовые стандарты соединительных кабелей

Хотя стандарты цветов соединительных кабелей могут быть опубликованы ANSI/TIA, они не являются общепринятыми. Департамент сетевых услуг Университета Висконсина лидирует в разработке стандартов цвета соединительных кабелей, устанавливая стандарт цветов, которые будут использоваться в каждой кабельной системе кампуса.

Университет Висконсина использует следующие цвета для оболочек патч-кордов:

• Серый — используется для стандартных соединений Ethernet
• Зеленый — используется для перекрестных соединений Ethernet
• Желтый — используется для соединений POE
• Оранжевый — используется для аналоговых соединений, не являющихся Ethernet
• Фиолетовый — используется для цифровых подключений, не являющихся Ethernet
• Синий — используется для подключения терминальных серверов
.
• Красный — используется для IP-камер
• Черный — используется как основной цвет
• Розовый — используется в качестве дополнительного цвета
• Белый — используется в качестве дополнительного цвета

Цвета соединительных кабелей могут различаться в зависимости от клиента и области его применения. Тем не менее, последовательность является ключевым моментом. Единая цветовая схема сэкономит вам время и деньги при внедрении и обслуживании новой системы. Это также может предотвратить будущие головные боли.

Стандарты цвета кабеля Cat6

Неважно, кабель Ethernet Cat5, Cat5e или Cat6. Цветовой код на внешней стороне кабеля не следует путать с внутренними витыми проводами, которые имеют свои собственные цветовые коды. Внешняя цветовая схема является более общей и служит для того, чтобы подчеркнуть назначение соединения. Кабели Cat6 представляют собой сетевые кабели с витой парой, которые можно использовать для подключения к сетям Ethernet. Однако они также совместимы с другими категориями, такими как Cat5e и Cat5e. Нам снова напоминают, что трудно найти отраслевые стандарты, которые можно было бы использовать во всем.

Ниже приведены некоторые из наиболее распространенных цветов кабеля Cat6:

• Синий — обозначает подключение к сети
• Желтый используется для проводных камер безопасности
• Белый также используется в проводных камерах безопасности
• Серый — также называется «перемычками», серый цвет используется для соединения.
• Черный — обычно используется для идентификации оборудования, периферийных устройств и/или рабочих станций в сети.
• Красный — это общий цвет, используемый в системах экстренной связи и телефонах VoIP.

Таблица цветов сетевых кабелей

Возможно, вы испытали разочарование, пытаясь найти в Интернете таблицы цветов сетевых кабелей. Не было согласованности между различными схемами. Мы уже упоминали, что стандарты цвета сильно различаются. Тем не менее, ANSI/TIA помог нам с нашим давним стандартом – Административным стандартом для телекоммуникационной инфраструктуры коммерческих зданий, или ANSI/TIA/EIA-606–A.

Хотя стандарт очень подробно описывает маркировку и простую идентификацию, трудно найти таблицу цветов. Мы смогли найти сторонний веб-сайт, который опубликовал свою версию стандартов ANSI/TIA/EIA-606A, выполнив поиск в Интернете.

Эта диаграмма была предоставлена ​​третьей стороной. Он предназначен только для информационных целей и помогает нашим читателям получить представление о том, как может выглядеть таблица цветов для сетевых кабелей.

Окончательный вид: синий Cat5e против серого

Хотя тема многих интернет-форумов — серый и синий Cat5e, они такие же, как и различия между другими кабелями, которые мы исследовали. Это зависит от дизайнера, выбирающего цвет. Это субъективно, так как зависит от многих факторов, таких как дата изготовления кабеля Cat5e, место его изготовления и отрасль, для которой он был произведен.
