Схема ионизатора воздуха снежинка. Ионизатор воздуха своими руками: схемы и принцип работы

Как сделать ионизатор воздуха в домашних условиях. Какие схемы использовать для сборки ионизатора. Как работает ионизатор воздуха. Какие материалы и компоненты нужны для изготовления ионизатора своими руками.

Принцип работы ионизатора воздуха

Ионизатор воздуха — это устройство, которое насыщает воздух отрицательно заряженными ионами кислорода. Принцип его работы основан на явлении коронного разряда:

• На электроды подается высокое напряжение (25-30 кВ)
• Вокруг заостренных электродов возникает сильное электрическое поле
• Молекулы кислорода в воздухе ионизируются, приобретая отрицательный заряд
• Отрицательные ионы кислорода выбрасываются в окружающее пространство

Отрицательные ионы кислорода оказывают благотворное влияние на организм человека, очищают воздух от пыли и микроорганизмов.

Схемы ионизаторов воздуха для самостоятельной сборки

Существует несколько простых схем ионизаторов, которые можно собрать своими руками:

1. Ионизатор на основе блокинг-генератора

Эта схема состоит из следующих основных элементов:

• Транзистор КТ829А
• Высоковольтный трансформатор от старого телевизора
• Диодный мост на диодах КЦ106Г
• Конденсатор К73-17 на 2200 пФ
• Резисторы и другие компоненты

Принцип работы: транзистор генерирует импульсы, которые усиливаются трансформатором до высокого напряжения. Это напряжение подается на электроды ионизатора.

2. Ионизатор на основе мультивибратора

Основные компоненты:

• Два транзистора КТ819
• Высоковольтный трансформатор
• Выпрямительный мост на диодах КЦ106Г
• Конденсаторы, резисторы

Мультивибратор на двух транзисторах генерирует прямоугольные импульсы. Трансформатор повышает напряжение до 25-30 кВ. Выпрямленное высокое напряжение подается на электроды.

Материалы и компоненты для изготовления ионизатора

Для сборки ионизатора воздуха своими руками понадобятся:

• Паяльник и припой
• Высоковольтный трансформатор (можно взять от старого телевизора)
• Транзисторы (КТ819, КТ829А или аналогичные)
• Диодные мосты на высоковольтных диодах
• Резисторы, конденсаторы
• Медная проволока для электродов
• Корпус (можно использовать пластиковую коробку)

Особенности конструкции самодельного ионизатора

При изготовлении ионизатора воздуха своими руками следует учитывать несколько важных моментов:

• Электроды должны быть острыми, чтобы обеспечить высокую напряженность электрического поля
• Расстояние между электродами подбирается экспериментально (обычно 2-5 см)
• Высоковольтные цепи нужно надежно изолировать
• Корпус должен обеспечивать вентиляцию для охлаждения
• Желательно установить индикатор работы и регулятор мощности

Соблюдение этих рекомендаций позволит создать эффективный и безопасный ионизатор воздуха в домашних условиях.

Меры безопасности при изготовлении и использовании ионизатора

Работа с высоким напряжением требует соблюдения правил электробезопасности:

• Не прикасаться к электродам включенного ионизатора
• Использовать качественную изоляцию высоковольтных цепей
• Не превышать рекомендуемую длительность работы (обычно 2-3 часа в сутки)
• Не использовать ионизатор во влажных помещениях
• Регулярно очищать электроды от пыли
• Не допускать попадания посторонних предметов внутрь корпуса

При соблюдении этих мер предосторожности самодельный ионизатор будет безопасен в эксплуатации.

Преимущества и недостатки самодельного ионизатора

Изготовление ионизатора воздуха своими руками имеет ряд плюсов и минусов:

Преимущества:

• Низкая стоимость по сравнению с готовыми устройствами
• Возможность настройки параметров под свои нужды
• Приобретение опыта в электронике
• Понимание принципов работы ионизатора

Недостатки:

• Отсутствие гарантии и сертификации
• Возможны ошибки при сборке
• Меньшая надежность, чем у заводских устройств
• Необходимость самостоятельного обслуживания

Несмотря на некоторые недостатки, самодельный ионизатор может стать отличным решением для улучшения качества воздуха в помещении.

Сравнение самодельного и промышленного ионизатора

Чтобы понять, стоит ли делать ионизатор самостоятельно или лучше купить готовый, сравним их основные характеристики:

Параметр	Самодельный ионизатор	Промышленный ионизатор
Стоимость	Низкая (500-2000 руб.)	Высокая (от 3000 руб.)
Эффективность	Средняя	Высокая
Надежность	Низкая-средняя	Высокая
Безопасность	Зависит от качества сборки	Гарантирована производителем
Настройка	Возможна	Ограничена

Выбор между самодельным и промышленным ионизатором зависит от ваших навыков, бюджета и требований к устройству.

Ионизатор воздуха своими руками (несколько схем)

Наверняка все слышали о таком изобретении как «Люстра Чижевского». Это устройство способно заряжать воздух отрицательными ионами, что очень благоприятно сказывается на здоровье. По мнению некоторых, такое устройство способно излечивать от целого ряда заболеваний. В природе воздух с подобными качествами можно встретить только в горах, но теперь есть возможность создать горный воздух у себя дома.


Люстра Чижевского была изобретена 1927 году, и по сей день она активно применяется в медицине, растениеводстве, животноводстве сельском хозяйстве и так далее. Сегодня это чудо техники можно купить, но далеко не все приборы способны работать правильно. Так, например, в приобретенном приборе напряжение на электроде редко составляет более 25 кВ, а это значит, что такой ионизированный воздух вообще никак не влияет на здоровье. А если ионизатор при работе образует запах озона или окислов азота, то это и все вредно для здоровья. Рассмотрим несколько простых схем, с помощью которых можно собрать ионизатор воздуха своими руками.


Материалы и инструменты:
— паяльник с припоем;
— высоковольтный трансформатор;
— транзисторы;
— стабилитроны;
— диодные мосты;
— резисторы;
— конденсаторы;
— и другие радиоэлементы.

Полный перечень материалов зависит от конкретно выбранной самоделки.

Процесс изготовления ионизатора:

Самый безопасный ионизатор воздуха

На популярном сайте электроники RADIOSKOT была представлена самая безопасная версия ионизатора воздуха.

В первую очередь плюс устройства в том, что в нем отсутствуют наружные элементы, на которых есть высокое напряжение, в связи с этим снижается вероятность получить удар током при прикосновении.

Еще предложенная схема создает не такой уровень радиопомех и меньше вырабатывает статического напряжения, что может приводить в негодность окружающую технику.

Ну и наконец, промышленные ионизаторы часто очень сильно притягивают к себе пыль, здесь этот недостаток также постарались убрать.

Схема ионизатора от RADIOSKOT.RU
В качестве основы для ионизатора используется мультивибратор, построенный на транзисторах VT1 и VT2. Частота мультивирбратора меняется с помощью подстроечного резистора R7 в пределах от 30 до 60 кГц. От мультивибратора импульсы поступают на преобразователь напряжения, его построили на двух транзисторах VT3, VT4, а также трансформаторе Т1. При изменении частоты на преобразователе, меняется выходное напряжение на выходе преобразователя. Если уменьшать частоту, выходное напряжение будет расти.

Далее высокое напряжение (порядка 2.5 кВ) с вторичной обмотки трансформатора Т1 идет на вход умножителя, он собран на конденсаторах С8-С13 и диодах VD5-VD10. Ну а затем напряжение отправляется непосредственно на саму люстру, она выполнена из многожильного медного кабеля, жилы которого разветвлены зонтиком под прямым углом. Один вывод вторичной обмотки трансформатора T1 подключен к корпусу (минусу) устройства. Расстояние между электродами подбирается индивидуально.

Защита
Чтобы предотвратить систему от возникновения между электродами и другими элементами конструкции слишком большой разности потенциалов, используются резисторы R8-R10. Чтобы не пробило вторичную обмотку трансформатора, в системе предусмотрен разрядник SG1.

Питание
Схема питания построена на реактивном емкостном сопротивлении. Она состоит из стабилитрона VD2, конденсаторов C1,С2, диодного моста VD1 и резистора R2.

Корпус и вентилятор
Чтобы сделать устройство безопасным, его помещают в корпус от компьютерного блока питания. Для обеспечения циркуляции ионизированного воздуха используется компьютерный кулер, который стоит на родном месте в блоке питания. Вентилятор работает от источника питания в 12В и для него также предусмотрена отдельная схема.

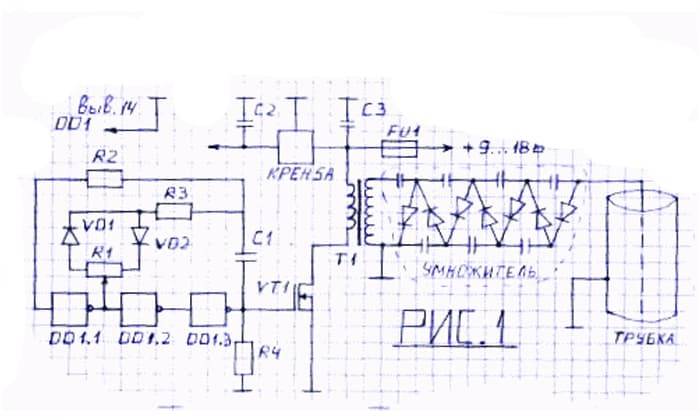

Ионизатор для автомобиля
Также небольшой ионизатор можно установить в автомобиле, один автор на сайте TEXNIC.RU решил поделиться такой самоделкой. Система устроена таким образом, что генерирует прямоугольные импульсы, которые затем поступают на затвор транзистора полевого типа. Он, в свою очередь, закрывается или открывается с заданной частотой. Транзистор подключен к трансформатору, вследствие этого на его первичной обмотке образуется импульсное напряжение.

Что касается транзистора, то он должен быть мощным, для этих целей хорошо подходит IRF740 или IRF840. Что касается трансформатора, то здесь используется тот, который применяется в кинескопах для строчной развертки. На свободной стороне сердечника нужно намотать десять витков медного провода диаметром один миллиметр. Вторичная обмотка строчника используется родная.
Высокое напряжение поступает от вторичной обмотки на выпрямитель и потом заряжает конденсатор. В качестве диода можно использовать КЦ106Г или КЦ123.

Еще пару схем ионизаторов воздузха
На сайте http://elektricvdome.ru была выложена схема создания классического ионизатора воздуха, то есть в виде люстры. Основное кольцо делается из оголенной медной проволоки диаметром 4.5 мм. Далее на это кольцо перпендикулярно натягивают более тонкую медную проволоку диаметром 0. 7-1 мм.

Еще для создания кольца можно использовать металлический гимнастический обруч.

Чтобы на люстре сделать иглы, используются обыкновенные булавки. Их впаивают в местах пересечения проволоки. Люстра крепится с помощью трех кусков медной проволоки диаметром 0.7-1 мм, которая крепится к ободу под углом 120 градусов. Теперь лишь осталось подключить напряжение к люстре, его можно провести любым проводом, подойдет даже антенный кабель.
