Схема измерения сопротивления изоляции мегаомметром. Измерение сопротивления изоляции мегаомметром: методика, схемы, особенности

Как правильно измерить сопротивление изоляции мегаомметром. Какие факторы влияют на результаты измерений. Какие схемы подключения используются при проверке изоляции трансформаторов. Как интерпретировать полученные значения.

Принцип измерения сопротивления изоляции

Измерение сопротивления изоляции основано на подаче постоянного напряжения на изоляцию и измерении протекающего через нее тока. Сопротивление изоляции определяется как отношение приложенного напряжения к измеренному току:

R_из = U / I

Для измерений используются специальные приборы — мегаомметры. Они имеют встроенный источник высокого напряжения (от 100 В до 5000 В) и измерительную схему.

Особенности измерения мегаомметром

При измерении сопротивления изоляции мегаомметром необходимо учитывать следующие особенности:

• Измерения проводятся при напряжении 2500 В для оборудования выше 10 кВ
• Показания снимаются через 15 и 60 секунд после подачи напряжения
• Перед повторным измерением объект нужно разрядить не менее 2 минут
• Сопротивление изоляции соединительных проводов должно быть не менее предела шкалы мегаомметра
• Для исключения токов утечки используется экранирование и охранное кольцо

Факторы, влияющие на результаты измерений

На результаты измерения сопротивления изоляции оказывают влияние следующие факторы:

• Температура изоляции — при повышении температуры сопротивление уменьшается
• Влажность изоляции — увлажнение снижает сопротивление
• Загрязнение поверхности изоляции
• Размеры и состояние поверхности изоляции
• Пропитка маслом сухой изоляции снижает сопротивление в несколько раз

Схемы измерения сопротивления изоляции трансформаторов

Для измерения сопротивления изоляции обмоток трансформаторов применяются следующие схемы подключения мегаомметра:

• ВН — корпус (НН+СН заземлены)
• НН — корпус (ВН+СН заземлены)
• СН — корпус (ВН+НН заземлены)
• ВН — НН (СН+корпус заземлены)
• ВН — СН (НН+корпус заземлены)
• НН — СН (ВН+корпус заземлены)

Такие схемы позволяют определить сопротивление изоляции отдельных зон трансформатора.

Интерпретация результатов измерений

При оценке состояния изоляции по результатам измерений сопротивления необходимо учитывать:

• Абсолютное значение сопротивления изоляции
• Изменение сопротивления во времени (15 и 60 секунд)
• Коэффициент абсорбции R₆₀/R₁₅
• Температуру изоляции при измерениях
• Динамику изменения сопротивления при периодических измерениях

Снижение сопротивления изоляции или коэффициента абсорбции указывает на ухудшение состояния изоляции.

Преимущества измерения сопротивления изоляции

Измерение сопротивления изоляции мегаомметром имеет следующие преимущества:

• Простота и доступность метода
• Возможность проведения измерений на месте установки оборудования
• Неразрушающий характер испытаний
• Выявление общего ухудшения состояния изоляции
• Обнаружение местных дефектов изоляции
• Контроль динамики старения изоляции во времени

Ограничения метода измерения сопротивления изоляции

При использовании метода измерения сопротивления изоляции следует учитывать его ограничения:

• Сильная зависимость результатов от температуры и влажности
• Невозможность локализации местных дефектов
• Необходимость отключения оборудования от сети
• Влияние емкости изоляции на результаты кратковременных измерений
• Сложность интерпретации результатов для сложных изоляционных конструкций

Требования безопасности при измерениях

При проведении измерений сопротивления изоляции необходимо соблюдать следующие требования безопасности:

• Работы должен проводить персонал с группой по электробезопасности не ниже III
• Измеряемый объект должен быть полностью отключен и заземлен
• Запрещается прикасаться к токоведущим частям во время измерений
• После измерений необходимо снять остаточный заряд с объекта
• При работе с мегаомметром использовать диэлектрические перчатки

Периодичность и нормы измерений сопротивления изоляции

Измерения сопротивления изоляции электрооборудования проводятся:

• При вводе в эксплуатацию нового оборудования
• После монтажа или ремонта оборудования
• Периодически в процессе эксплуатации
• При обнаружении признаков ухудшения состояния изоляции

Конкретные нормы и периодичность измерений устанавливаются в зависимости от вида оборудования и условий эксплуатации. Типовые значения сопротивления изоляции составляют от единиц до сотен мегаом.

Измерение сопротивления изоляции мегаомметром

Электрическая энергия передается по проводам, жилам кабелей, шинам. Электрический ток преобразуется в тепло в нагревательных элементах, создает вращающее магнитное поле в обмотках электродвигателей. Материалы, по которым он проходит, объединяет общее свойство: они проводят электрический ток. А свойство, характеризующее способность проводить ток лучше или хуже, называется электрическим сопротивлением.

Сопротивление материалов, называемых проводниками, относительно мало. Разница только в том, что у металлов и сплавов, использующихся для изготовления нагревательных элементов, оно повыше. За счет этого ток, проходя через них, вызывает их нагрев.

Но передача электроэнергии и функционирование всех электроприборов невозможна без материалов, имеющих противоположное свойство – не проводить ток. Такие материалы называют изоляторами.

Для проводов и кабелей изоляторами являются материалы, которыми покрыты токопроводящие жилы. Для нагревателей – термостойкое покрытие нагревательных элементов. Обмоточные провода электродвигателей покрыты тонким слоем лака. Все они выполняют функцию, сходную с водопроводной трубой: направляют ток в нужное русло, не позволяя ему попадать туда, куда не надо.

Состав изоляции кабеля

Но идеальный изолятор в обычных условиях получить невозможно. Любой материал, не проводящий ток, обладает хоть и малым, но сопротивлением. Оно настолько незначительно, что им можно пренебречь, работоспособность электрооборудования от этого не ухудшается. Но состояние изоляторов может со временем измениться. В электрооборудование попадает вода. В чистом виде она является изолятором (дистиллированная вода), но в том, в котором она существует в быту, она – проводник. Попадая на изоляционные поверхности, она ухудшает их свойства и приводит к коротким замыканиям.

Фарфоровая изоляция нагревательного элемента в утюге

Оболочки и изоляция жил кабелей и проводов со временем стареют или повреждаются. Процесс старения длится много лет, а повреждения возникают внезапно. Это можно не заметить, но начавшийся процесс ухудшения изоляции со временем развивается все быстрее, приводя к выходу оборудования из строя.

И если бы только оборудования. Короткие замыкания в кабелях или электроприборах приводят к пожарам. Ухудшение фазной изоляции приводит к появлению на корпусах электрооборудования опасных для жизни напряжений. А это уже угрожает жизни людей.

Как оценить состояние изоляции? Ведь ее повреждение происходит в местах, недоступных для осмотра. Для этой цели служат измерительные приборы, называемые мегаомметрами.

Содержание

1. Принцип измерения сопротивления изоляции
2. Принцип работы электромеханического мегаомметра
3. Электронные мегаомметры
4. Микропроцессорные мегаомметры

Принцип измерения сопротивления изоляции

Измерить сопротивление изоляции при помощи мультиметра не получится. Ведь, даже находясь под номинальным рабочим напряжением, она никак не проявляет признаков старения. Ток через поврежденные участки настолько мал, что его не измерить обычными методами. А через исправную изоляцию он еще меньше.

Для измерений используется напряжение постоянного тока повышенной величины. Почему постоянного? У кабелей существует небольшое емкостное сопротивление. А конденсатор проводит переменный ток. Измерения будут неточными, так как наличие емкостного тока снизит реальное значение сопротивления.

Повышенная величина напряжения нужна, чтобы заставить изоляцию стать проводником электрического тока. Кроме того, изоляция при измерении проходит испытание: выдержала повышенное напряжение, значит – и при номинальном сохранит свои характеристики. Производители рассчитывают изоляционные материалы своих изделий так, чтобы они выдерживали испытательное напряжение без повреждения. Поэтому кабели на напряжение 380 В переменного тока спокойно держат 1000 В постоянного от мегаомметра.

Принцип работы электромеханического мегаомметра

Задача любого мегаомметра – создать на измерительных выводах напряжение выбранной для измерений величины и измерить ток, проходящий по измеряемой цепи.

Сначала для генерации напряжения использовались электромеханические машины постоянного тока. Их роторы вращались при помощи рукоятки мегаомметра. Для того, чтобы генератор при измерениях выдавал номинальное напряжение, частоту вращений выдерживали в пределах 2 оборота в секунду.

Мегаомметр М4100

Такие конструкции применялись в мегаомметрах М4100, но применяется и сейчас – в ЭСО 202. Достоинство этих приборов одно: им не требуется ни подключение к сети, ни батарейки или аккумуляторы. Но недостатков намного больше:

• Во время измерений корпус прибора сложно удержать в неподвижном состоянии. Вместе с корпусом дергается и стрелка, что снижает точность измерений.
• Показания прибора зависят от скорости вращения.
• В местах, где провода прибора при измерениях приходится держать руками (с применением диэлектрических перчаток, конечно), в измерениях участвуют два человека. Один обеспечивает контакт проводов с объектом измерений, другой – крутит ручку мегаомметра.
• При большом количестве требуемых измерений процесс происходит медленнее, чем при использовании электронных приборов.

Измерительная система электромеханических приборов – аналоговая, результаты считываются по шкале со стрелочным указателем. Дополнительный недостаток измерительной системы – шкала нелинейная, класс точности – небольшой.

Мегаомметр ЭСО 202

Отличие современного прибора ЭСО 202 от М4100 – наличие переключателя напряжений, выдаваемых мегаомметром. Это удобно при измерениях на объектах, имеющих в составе электрооборудование, сопротивление изоляции которого измеряют при разных напряжениях. Например, кабели с напряжением 380 В (изоляция измеряется при 1000 В) и электродвигатели (500 В). В остальном приборы схожи, только переключение диапазонов измерений у М4100 производится на клеммах прибора, а у ЭСО 202 – переключателем.

Электронные мегаомметры

Следующим этапом развития мегаомметров стали электронные приборы. В них формирование испытательного напряжения осуществляет электронная схема, а измерение – аналоговый измеритель, тоже на полупроводниковых элементах. В схеме измерения ничего не поменялось, разве что пределов измерения стало больше. А вот необходимость крутить ручку устранилась.

Мегаомметр Ф4102

Удобнее стало производить измерения коэффициента абсорбции. Он характеризует увлажненность изоляции. Для этого показания мегаомметра снимают через 15 и 60 секунд после начала измерения и последнее показание делят на первое. У изоляции с нормальным содержанием влаги этот коэффициент равен 1,3-2,0. Если он больше – изоляция слишком сухая, равен 1 – количество влаги в ней велико.

Крутить ручку минуту для измерения коэффициента абсорбции непросто, да и снимать показания по нелинейной шкале трудно. Да еще при этом производить отсчет времени, поглядывая на секундомер. Некоторые полупроводниковые же мегаомметры включали в себя индикатор, подающий сигналы через 15 и 60 секунд. Это позволяло оператору сосредоточиться на показаниях стрелки прибора и правильно считать их.

Но у полупроводниковых мегаомметров не было главного преимущества современных приборов – цифровой шкалы. Они были громоздкими, требовали питания от сети или батареек.

Микропроцессорные мегаомметры

Следующим этапом развития мегаомметров стали микропроцессорные приборы. Все, что необходимо для работы с ними – дисплей и кнопки, которыми задается рабочее напряжение. Остальное прибор делает сам, выдавая в итоге на дисплей конечный результат, и даже – реальную величину напряжения, которую удалось выдать на измерительный выход. При снижении значения изоляции контролируемого объекта прибор не может выдать номинального напряжения на выходе. В некоторых случаях знать это нужно.

Для измерений коэффициента абсорбции в некоторых моделях приборов не только выдается визуальный и звуковой сигнал через 15 и 60 секунд. Они фиксируют сопротивление изоляции в это время и самостоятельно подсчитывают коэффициент.

Комбинированный прибор MIC 3

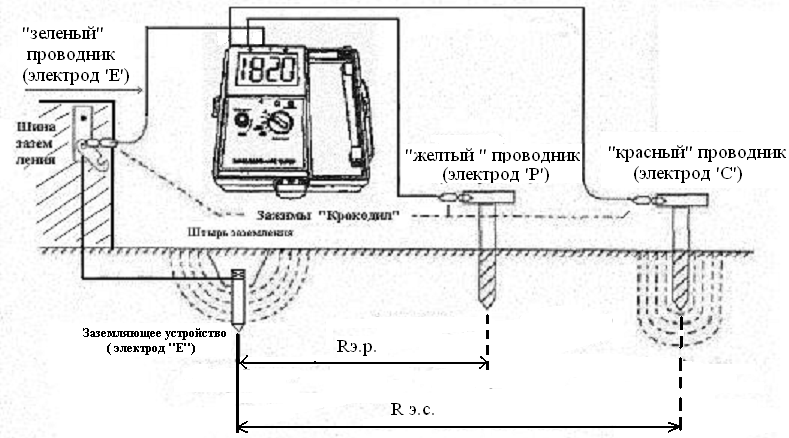

Микропроцессорные приборы компактнее своих предшественников. За счет этого появилась возможность совмещать в одном корпусе устройства различного назначения: для проверки сопротивления заземления, УЗО, петли фаза-ноль. Это удобно при выполнении комплексных измерений на объектах: работникам электролабораторий не нужно таскать с собой несколько приборов, достаточно одного.

Оцените качество статьи:

Измерение сопротивления изоляции обмоток | Испытание мощных трансформаторов и реакторов | Архивы

Страница 31 из 86

а)       Метод и условия измерения

Сопротивление изоляции между двумя электродами может быть определено как частное от деления постоянной разности потенциалов между этими электродами на результирующий ток через изоляцию: Ru=U/I.

Измерение сопротивления изоляции обычно производят специальными приборами — мегаомметрами с независимым питанием от собственного генератора или от низковольтной сети переменного тока через повышающий трансформатор и выпрямитель, встроенные в прибор. Мегаомметр состоит из источника постоянного тока, измерительного (магнитоэлектрического) прибора логометрической системы, работающего по принципу сравнения напряжений, и необходимых добавочных резисторов. Эти приборы позволяют снимать показания в мегаомах при испытательных напряжениях 100—5000 В (в зависимости от типа прибора).
Согласно [Л. 1-3] на трансформаторах класса напряжение выше 10 кВ, а также класса 35 кВ мощностью 16 МВ-А и более сопротивление изоляции измеряют мегаомметром, имеющим напряжение 2500 В (с верхним пределом измерения не ниже 10 000 МОм). При меньших напряжениях скрытый воздушный зазор или топкая масляная пленка на электродах может давать завышенное значение сопротивления изоляции, т. е. искажать результаты измерений.
Вследствие явления абсорбции (§ 8-1) размер сопротивления изоляции зависит от длительности приложения напряжения. По мере увеличения времени до момента отсчета по мегаомметру сопротивление изоляции возрастает (рис. 8-5).

Рис. 8-5. Зависимость сопротивления изоляции обмоток трансформатора типа ТДТНГ-20000/110 от времени приложения напряжения. 1 — обмотка НН — корпус; 2 — обмотка СП — корпус; 3 — обмотка ВН — корпус. Температура верхних слоев масла равна 20°С.

Рис. 8-6. Схема измерения сопротивления изоляции с исключением токов утечки.

1 — мегаомметр; 2 — испытываемый трансформатор; 3 — вводы ВН; 4 — охранное кольцо на вводе ВН; 5 — вводы ПН.

Поэтому показания по прибору снимают через определенный промежуток времени (например, 60 с) после приложения напряжения к изоляции. Измерения при различной длительности приложения напряжения дают несопоставимые результаты. Согласно [Л. 1-3] отсчет сопротивления изоляции производят дважды — через 15 и 60 с после появления напряжения на испытываемом объекте.
При заводских испытаниях трансформаторов обычно применяют мегаомметр на 2500 В с верхним пределом измерения 10000 МОм. Мегаомметр имеет три предела измерения с наибольшим пределом 0—10 000 МОм и рабочей частью шкалы I —10000 МОм при коэффициенте деления шкалы п=1. На остальных двух пределах коэффициенты деления соответственно равны 10 и 100.

Для исключения влияния поверхностных токов утечки, искажающих результаты измерения, в схеме прибора предусмотрен специальный третий зажим (экран). Из этих же соображений линейный зажим мегаомметра защищен охранным экранирующим кольцом.
При измерении сопротивления изоляции обмотки испытываемого трансформатора подобно обкладкам конденсатора заряжаются до определенного напряжения. При повторном измерении зарядное напряжение может внести искажение (преувеличение) в результаты измерения. Поэтому перед повторным измерением испытываемые обмотки должны быть разряжены замыканием на корпус и между собой. При приемо-сдаточных испытаниях трансформаторов испытываемые обмотки следует разряжать длительно не менее 2 мин.
На результаты измерения может оказать влияние состояние изоляции соединительных проводов от мегаомметра к испытываемому объекту. Сопротивление изоляции этих проводов, измеренное при отключенном объекте, должно быть не менее верхнего предела шкалы мегаомметра.
Для обеспечения большей точности в результаты измерений вносят поправку на сопротивление изоляции проводов цепи мегаомметра, которое измеряют прибором или комплектом приборов при напряжении, соответствующем напряжению применяемого мегаомметра, или последним, если по его показаниям можно отсчитать указанное сопротивление.
Поправку определяют по формуле:

где Ra — сопротивление изоляции трансформатора; R’п — общее сопротивление цепи проводов и изоляции — трансформатора, измеренное мегаомметром; k — отношение сопротивления R’n к сопротивлению проводов.
Если используют экранированный провод, то его экранную оболочку электрически соединяют с зажимом «экран» мегаомметра. При этом токи утечки по изоляции соединительного провода будут протекать, минуя измерительный прибор, т. е. не влияя на его показание.
На рис. 8-6 показана схема присоединения мегаомметра МС-06 при измерении сопротивления изоляции обмоток ВН трехфазного трансформатора относительно НИ и бака с исключением токов утечки по поверхности загрязненных вводов ВН.

б)   Влияние различных факторов на результаты измерения

Сопротивление изоляции зависит от ее температуры. При повышении температуры сопротивление изоляции уменьшается по степенной функции. На рис. 8-7 показано изменение сопротивления изоляции обмоток ВН относительно корпуса двух трансформаторов различных типов в зависимости от температуры масла в верхних слоях (далее везде м.в. с.).

Рис. 8-7. Зависимость сопротивления изоляции Rio промежутка ВН — корпус от температуры  с трансформаторов типов ТДГ-15000/110 (/) и ТДТНГ-20000/100 (2).

Измерения были произведены при охлаждении трансформаторов после нагрева обмоток ВН постоянным током. Температурная зависимость сопротивления изоляции, построенная в полулогарифмическом масштабе, практически выражается прямой (рис. 8-7).
Уменьшение сопротивления изоляции с увеличением температуры объясняется наличием в изоляции свободных ионов, ионов электролитического типа и явлением абсорбции диэлектрика. При измерении сопротивления изоляции (а также других параметров) всегда указывается ее температура. В противном случае результаты измерения не могут характеризовать состояние изоляции. Если при измерении на масляном трансформаторе температуры твердой изоляции и масла различны (хотя бы на несколько градусов), то за счет явлений поляризации на пограничных слоях разнородных диэлектриков измерения могут дать заниженное значение сопротивления изоляции. Поэтому измерения сопротивления изоляции нагретого трансформатора производят после выравнивания температур обмоток и масла и во всяком случае не ранее, чем через 1 ч после отключения подогрева при нагреве током КЗ или постоянным током, и не ранее, чем через 0,5 ч при внешнем нагреве (индукционным методом).

Сопротивление изоляции уменьшается при ее увлажнении, а также зависит от размеров и состояния поверхности изоляции. Оно резко снижается при поверхностном увлажнении (отпотевании) или загрязнении от электрода к электроду.
После пропитки или заполнения сухим маслом сопротивление изоляции обмоток заведомо высушенного трансформатора снижается в несколько раз. Наряду с этим измерения без масла на невысушенном или же сильно увлажненном трансформаторе могут в некоторых случаях дать сравнительно высокие значения сопротивления изоляции. Поэтому измерения без масла не могут в полной мере характеризовать общую увлажненность изоляции масляного трансформатора.

в)    Схемы соединения обмоток при измерении

Схемы измерения сопротивления изоляции обмоток трансформаторов нормированы в [Л. 1-3]. Согласно стандарту сопротивление изоляции измеряют в соответствии с указаниями табл. 8-1. Все доступные точки (вводы) ‘обмотки, на которой производят измерение, соединяют между собой. Выводы одной из сторон автотрансформатора допускается не присоединять к схеме измерений. Перед началом каждого измерения испытываемая обмотка должна быть заземлена не менее 2 мин.
Таблица 8-1
Схемы измерения сопротивления изоляции

• Измерения производятся в случае несоответствия результатов измерения установленным требованиям.

Рис. 8-8. Схема замещения сопротивления изоляции обмоток двухобмоточного трансформатора.

Согласно схеме замещения изоляции (рис. 8-8) при заземленных свободных обмотках имеем:
(8-3)
Если то при испытании по схемам табл. 8-1 измеренные сопротивления согласно (8-3) будут составлять по 0,5 сопротивления изоляции отдельной зоны.
Пользуясь данными измерений по схемам табл. 8-1, легко определить вычислением отдельные значения сопротивления изоляции по зонам. Для двухобмоточного трансформатора из (8-3) следует:

(8-4)
Измерение сопротивления изоляции обмоток трансформатора по схемам табл. 8-1 имеет следующие преимущества: 1) по результатам измерений можно определить (вычислением) значения сопротивления изоляции по зонам; 2) на результатах измерений меньше сказывается влияние заряда обмоток от предыдущего измерения; 3) схема измерения не отличается от схемы измерения емкости и tg δ обмоток (§ 8-3) и соответствует схеме испытания изоляции обмоток приложенным напряжением (гл. 9).

• Назад
• Вперед

Схема конфигурации тестера сопротивления изоляции (мегомметра)

В соответствии с различными объектами испытаний и требованиями тестер сопротивления изоляции можно условно разделить на популярный тип, ведущий тип и специальный тип из трех, в соответствии с испытанием на предотвращение и передачу силового оборудования. Процедуры, используемые для измерения сопротивления изоляции тестируемого продукта Тестер сопротивления изоляции популярного типа, класс испытательного напряжения 500В, 1000В. Основной тестер сопротивления изоляции используется для измерения сопротивления изоляции, коэффициента поглощения или индекса поляризации образца. Класс напряжения 2500В, 5000В. Специальный тестер сопротивления изоляции используется для измерения сопротивления изоляции, коэффициента поглощения и индекса поляризации обмоток синхронного генератора, двигателя постоянного тока и двигателя переменного тока. Иногда требуется измерить или рассчитать истинное сопротивление изоляции.

Для емкостной нагрузки больших образцов, как правило, выбирают соответствующий уровень напряжения и достаточный выходной ток короткого замыкания, большой диапазон значений изоляции, автоматический разряд тестера сопротивления изоляции, в противном случае значение сопротивления R15S повлияет на большее, а поглощение результаты теста отношения кажутся большой ошибкой. Для испытательного участка с сильными помехами следует выбрать тестер сопротивления изоляции стрелочного типа, потому что тестер сопротивления изоляции с цифровым дисплеем будет иметь большой танец в своих данных измерений, поэтому истинное значение сопротивления не может быть подтверждено, а сам мегомметр стрелочного типа относительно медленная реакция на воздействие сильного магнитного поля (демпфирующий эффект механического счетчика). Даже если это так, отображение заголовка указателя лишь слегка покачивается, а диапазон значений интуитивно понятен. Например, серия HZJY. Для меньшего количества помех, требующих точного измерения значения сопротивления изоляции, следует выбрать тестер сопротивления изоляции с цифровым дисплеем, потому что тестер сопротивления изоляции с цифровым дисплеем интуитивно понятен и имеет высокую точность, например HZJY-624. Для измерения коэффициента поглощения и индекса поляризации, а также других тестов с большой емкостью следует выбрать автоматическое измерение коэффициента поглощения и индекса поляризации интеллектуального тестера сопротивления изоляции, такого как HZJY-625.

. 5000В

产品型号

输出电压

测量范围

说明

HZJY-611

100V/250V/500V/1000V

20GΩ

数字显示

HZJY-620

500V/1000V/2500V/5000V

20Gω

HZJY-621

500V/1000V/2500V/5000V

0

.9008

9009

9009

9009

10

20GΩ/40GΩ/100GΩ

指针显示

HZJY-623

2500V/5000V

100GΩ/200GΩ

HZJY-625

5000V/10000V

200GΩ/400GΩ

HZJY-627

2500V/5000V

100G Ом/200 Гжем

数字 双 显 ； 吸收 比 比 极化 指数 指数 测试

9.

20 ГОм/40 ГОм/100 ГОм/200 ГОм

—— Редактор

Copyright (Wuhan Chiyu Electric Power) Пожалуйста, укажите источник для перепечатки С технической точки зрения, вы не можете «меггерить» мотор. Megger — это не глагол, а зарегистрированная торговая марка производителя электрических контрольно-измерительных приборов, которую по совпадению можно найти на нашем веб-сайте ЗДЕСЬ. Однако на протяжении многих лет, благодаря их хорошей репутации в отрасли, слово «меггер» использовалось для описания действия по измерению сопротивления изоляции. Таким образом, реальный вопрос заключается в том, как вы можете провести тест сопротивления изоляции на двигателе?

Обратите внимание: информация взята из инструкции по применению Megger и в основном относится к продуктам, продаваемым Megger. Тем не менее, большинство принципов по-прежнему применимы.

Так зачем вам мегомметр двигателя? Или почему вы должны проводить тесты сопротивления изоляции на вашем двигателе?

При работе с новыми двигателями электрическая изоляция должна быть в идеальном состоянии. Однако, несмотря на значительные производственные усовершенствования двигателей за эти годы, изоляция по-прежнему подвержена классическому износу, а также другим злодеям, таким как механические повреждения, вибрация, чрезмерное нагревание или охлаждение, грязь, масло, коррозионные пары, влажность от процессов или просто естественная влажность, которая может привести к нарушению изоляции.

Со временем эти проблемы приводят к появлению крошечных отверстий и трещин, что позволяет влаге или посторонним частицам просачиваться на поверхность изоляции, уступая место низкоомному пути для тока утечки. И когда это начнется, пути назад уже не будет. Однако, как правило, сопротивление падает постепенно, и именно здесь вступают в действие электрические испытания.

Ключевым моментом является периодическая проверка изоляции двигателя. Хорошая изоляция имеет высокое сопротивление, тогда как плохая изоляция имеет относительно низкое сопротивление. Фактические значения могут варьироваться в зависимости от температуры или влажности, поэтому необходимо вести точные записи.

При наличии плана профилактического обслуживания можно избежать полного выхода из строя, заблаговременно запланировав восстановление или ремонт. Это экономит не только время простоя, но и дорогостоящий ремонт! Кроме того, отсутствие проверки изоляции двигателя может привести к опасным условиям при подаче напряжения, и двигатель может полностью сгореть.

Но как проверить изоляцию двигателя?

Во-первых, вам понадобится тестер изоляции, мегомметр или универсальный тестер вращающихся машин, такой как Megger MTR105 — многофункциональный тестер вращающихся машин, тестер изоляции, омметр и мультиметр, который даст вам измерение в омах или мегаомах.

Имейте в виду, что этот тест неразрушающий, поэтому вам не нужно беспокоиться о дальнейшем повреждении изоляции вашего двигателя. Ваш прибор просто подаст напряжение и измерит результирующий ток на поверхности изоляции, что даст вам значение сопротивления.

*ВАЖНО* НИКОГДА и ни при каких обстоятельствах не подключайте тестер изоляции Megger (или любой ИК-тестер) к оборудованию, находящемуся под напряжением!

Подключение теста

Для двигателей переменного тока и пускового оборудования ознакомьтесь с приведенной ниже диаграммой из книги Megger «Шов во времени. .. Полное руководство по тестированию сопротивления изоляции». Обратите внимание, что пусковое оборудование, соединительные линии и двигатель подключены параллельно, а пускатель переключатель установлен в положение «включено».Всегда лучше также отсоединять составные части и проверять их все по отдельности, чтобы точно знать, где существует слабость.

Для генераторов и двигателей постоянного тока необходимо поднять щетки, показано на рисунке ниже.Также можно проверить такелажные и полевые катушки отдельно от самого якоря.

Как вы интерпретируете показания сопротивления?

Для двигателей всегда рекомендуется получить копию руководства IEEE «Рекомендуемые методы проверки сопротивления изоляции вращающихся механизмов», так как это наиболее полный ресурс для решения проблемы интерпретации измерений сопротивления изоляции для двигателей.

Однако, как правило, периодические испытания являются ключевыми! периодическое повторное тестирование и ведение хороших записей.
