Схема карбюратора ваз 2106. Карбюратор ВАЗ 2106: устройство, регулировка и ремонт своими руками

Как устроен карбюратор ВАЗ 2106. Какие бывают неисправности карбюратора. Как отрегулировать карбюратор самостоятельно. Как почистить и отремонтировать карбюратор ВАЗ 2106 своими руками. Как уменьшить расход топлива.

Устройство и принцип работы карбюратора ВАЗ 2106

Карбюратор ВАЗ 2106 представляет собой важнейший элемент системы питания двигателя. Его основная функция — приготовление топливно-воздушной смеси оптимального состава для работы мотора. На ВАЗ 2106 устанавливался карбюратор модели «Озон» производства Димитровградского автоагрегатного завода (ДААЗ).

Принцип работы карбюратора основан на эффекте Бернулли. При движении воздуха через узкое сечение диффузора создается разрежение, благодаря которому топливо из поплавковой камеры поступает в воздушный поток и распыляется. Образующаяся топливно-воздушная эмульсия затем поступает в цилиндры двигателя.

Основные элементы карбюратора ВАЗ 2106:

• Поплавковая камера — резервуар для хранения небольшого количества топлива
• Диффузор — сужение воздушного канала для создания разрежения
• Жиклеры — калиброванные отверстия для дозирования топлива
• Дроссельная заслонка — регулирует количество поступающей в двигатель смеси
• Воздушная заслонка — используется при холодном пуске двигателя
• Ускорительный насос — обогащает смесь при резком открытии дросселя
• Экономайзер — обогащает смесь на максимальных нагрузках

Основные неисправности карбюратора ВАЗ 2106

В процессе эксплуатации карбюратор ВАЗ 2106 может выходить из строя по следующим причинам:

• Засорение жиклеров и каналов — приводит к нарушению состава смеси
• Износ дроссельной заслонки — вызывает подсос воздуха
• Нарушение герметичности поплавковой камеры — приводит к переливу топлива
• Залипание игольчатого клапана — нарушает подачу топлива
• Износ оси дроссельной заслонки — вызывает неустойчивую работу на холостом ходу
• Нарушение регулировок — ухудшает работу двигателя в различных режимах

Основные признаки неисправности карбюратора:

• Затрудненный пуск двигателя
• Неустойчивая работа на холостом ходу
• Повышенный расход топлива
• Снижение мощности двигателя
• Появление черного дыма из выхлопной трубы

Как отрегулировать карбюратор ВАЗ 2106 своими руками

Регулировка карбюратора позволяет настроить оптимальный состав смеси и работу двигателя в различных режимах. Основные регулировки выполняются в следующем порядке:

Регулировка холостого хода

1. Прогрейте двигатель до рабочей температуры
2. Завинтите до упора винты качества и количества смеси
3. Отвинтите винт качества на 2,5 оборота, винт количества на 5 оборотов
4. Винтом количества установите обороты 800-900 об/мин
5. Винтом качества добейтесь максимальных устойчивых оборотов
6. Винтом количества снизьте обороты до 800-850 об/мин

Регулировка уровня топлива

1. Снимите крышку карбюратора
2. Проверьте зазор между поплавком и прокладкой (6,5±0,25 мм)
3. При необходимости подогните язычок поплавка

Регулировка ускорительного насоса

1. Отрегулируйте ход штока насоса (3,8-4,3 мм)
2. Проверьте подачу топлива (7±1 см3 за 10 ходов)

После выполнения регулировок проверьте работу двигателя на различных режимах и при необходимости выполните дополнительную настройку.

Чистка и ремонт карбюратора ВАЗ 2106

Для восстановления работоспособности карбюратора может потребоваться его чистка и ремонт. Основные этапы:

1. Демонтаж карбюратора с двигателя
2. Разборка карбюратора на составные части
3. Промывка всех деталей в растворителе
4. Продувка каналов и жиклеров сжатым воздухом
5. Замена изношенных деталей (прокладки, иглы, мембраны и т.д.)
6. Сборка карбюратора с соблюдением регулировок
7. Установка на двигатель и окончательная настройка

При чистке карбюратора категорически запрещается использовать металлические предметы для прочистки жиклеров, это может привести к нарушению их калибровки.

Как уменьшить расход топлива на карбюраторном ВАЗ 2106

Для снижения расхода топлива на ВАЗ 2106 с карбюраторным двигателем можно выполнить следующие действия:

• Отрегулировать карбюратор на экономичный режим работы
• Установить более «бедные» жиклеры
• Проверить и отрегулировать зажигание
• Заменить воздушный и топливный фильтры
• Проверить компрессию в цилиндрах двигателя
• Отрегулировать клапаны
• Использовать качественный бензин
• Следить за давлением в шинах
• Не перегружать автомобиль

При правильной настройке карбюратора и исправном состоянии двигателя расход топлива ВАЗ 2106 по трассе может составлять 7-8 л на 100 км.

Какой карбюратор лучше поставить на ВАЗ 2106

Помимо штатного карбюратора «Озон», на ВАЗ 2106 можно установить и другие модели:

• ДААЗ 2107 — более современный карбюратор с улучшенными характеристиками
• Солекс — обеспечивает лучшую приемистость и экономичность
• Weber — импортный карбюратор с высокими эксплуатационными качествами
• Микуни — японский карбюратор, обеспечивающий стабильную работу двигателя

При выборе карбюратора следует учитывать его совместимость с системой питания ВАЗ 2106 и возможность настройки под конкретный двигатель.

Часто задаваемые вопросы о карбюраторе ВАЗ 2106

Как отрегулировать карбюратор ВАЗ 2106 на холостом ходу?

Для регулировки холостого хода необходимо винтом количества смеси установить обороты 800-900 об/мин, а затем винтом качества добиться максимальных устойчивых оборотов. После этого винтом количества снизить обороты до 800-850 об/мин.

Почему карбюратор ВАЗ 2106 не держит холостые обороты?

Причинами могут быть засорение жиклеров холостого хода, подсос воздуха, неправильная регулировка, износ дроссельной заслонки. Необходимо провести диагностику и устранить выявленные неисправности.

Как уменьшить расход топлива на карбюраторном ВАЗ 2106?

Для снижения расхода необходимо отрегулировать карбюратор на экономичный режим, проверить зажигание, заменить фильтры, отрегулировать клапаны, использовать качественный бензин и не перегружать автомобиль.

Какой зазор должен быть на свечах ВАЗ 2106?

Оптимальный зазор между электродами свечей зажигания для ВАЗ 2106 составляет 0,7-0,8 мм. Неправильный зазор может привести к нарушению работы двигателя.

Заключение

Карбюратор является важнейшим элементом системы питания ВАЗ 2106. Его правильная настройка и своевременное обслуживание позволяют обеспечить стабильную работу двигателя, снизить расход топлива и токсичность выхлопа. При возникновении неисправностей необходимо провести диагностику и выполнить ремонт, не допуская длительной эксплуатации автомобиля с неисправным карбюратором.

Устройство, неисправности и регулировка карбюратора ваз 2106 своими руками, холостой ход и обороты

Карбюратор ВАЗ 2106 отвечает за формирование и подачу топливно-воздушной смеси в двигатель внутреннего сгорания. Он представляет собой довольно сложное устройство. Однако в большинстве случаев определить неисправность и отрегулировать карбюратор своими руками по силам любому автовладельцу.

Содержание

• Назначение и устройство карбюратора ВАЗ 2106

  • Таблица: тарировочные данные карбюратора «Озон»

• Обслуживание карбюратора ВАЗ 2106

• Поводы для регулировки карбюратора ВАЗ 2106

  • Автомобиль не заводится

  • Автомобиль глохнет на холостых оборотах

  • Появление в салоне запаха бензина

  • Провалы при нажатии на педаль акселератора

    • Видео: ремонт и профилактика ускорительного насоса ВАЗ 2106

  • Хлопки в выпускной системе

• Устранение неисправностей карбюратора ВАЗ 2106

  • Регулировка состава смеси с помощью винта качества

    • Регулировка холостого хода

    • Видео: настройка холостого хода ВАЗ 2106

    • Регулировка уровня угарного газа в выхлопе

  • Регулировка поплавковой камеры ВАЗ 2106

  • Регулировка положения дроссельной заслонки первой камеры

    • Таблица: рабочие параметры зазоров поплавка и заслонок

  • Регулировка положения дроссельной заслонки второй камеры

  • Регулировка ускорительного насоса

  • Регулировка тяг «газа» и «подсоса»

• Чистка жиклёров

Назначение и устройство карбюратора ВАЗ 2106

Автомобиль ВАЗ 2106 начал выпускаться в 1976 году и сразу приобрёл большую популярность у отечественных автолюбителей. Для бесперебойной работы небольшого двигателя требовалось наличие воздуха, топлива, мощной искры и компрессии.

Первые два элемента смешиваются в карбюраторе, предназначенном для приготовления топливно-воздушной смеси оптимального состава. На ВАЗ 2106 производитель установил карбюратор «Озон» производства Димитровградского автоагрегатного завода (ДААЗ).

На ВАЗ 2106 конструкторами был установлен карбюратор «Озон» производства ДААЗ

Работа устройства основана на принципе реактивной тяги. Мощная струя воздуха через расположенные в диффузоре жиклёры увлекает за собой топливо из поплавковой камеры. В результате происходит формирование топливно-воздушной смеси в пропорциях, необходимых для её воспламенения в камере сгорания.

Карбюратор состоит из трёх основных частей:

1. Верхняя секция представляет собой крышку с заслонкой для регулировки потока воздуха, направляющегося в камеры сгорания. С помощью системы каналов она соединена с заслонкой дросселя и поплавковой камерой.
2. Средняя секция состоит из диффузоров, топливных жиклёров и поплавковой камеры. Диаметры жиклёров приведены в таблице.
3. Нижняя секция включает дроссельные заслонки двух камер.

Таблица: тарировочные данные карбюратора «Озон»

Параметр	Первая камера	Вторая камера
Диаметр, мм
диффузора	22	25
смесительной камеры	28	36
главного топливного жиклёра	1,12	1,5
главного воздушного жиклёра	1,5	1,5
топливного жиклёра холостого хода	0,5	0,6
воздушного жиклёра холостого хода	1,7	0,7
топливного жиклёра эконостата	—	1,5
воздушного жиклёра эконостата	—	1,2
эмульсионного жиклёра эконостата	—	1,5
воздушного жиклёра пускового устройства	0,7	—
жиклёра пневмопривода дроссельной заслонки	1,5	1,2
отверстия распылителя ускорительного насоса	0,4	—
перепускного жиклёра ускорительного насоса	0,4	—
Подача ускорительного насоса за 10 полных ходов, см3	7 ± 25%	—
Номер тарировки распылителя смеси	3,5	4,5
Номер тарировки эмульсионной трубки	F15	F15

Любое отклонение состава топливно-воздушной смеси от оптимального влияет на работу двигателя. Затрудняется запуск холодного и прогретого двигателя, нарушается его работа на холостом ходу и в рабочем режиме, ухудшается динамика разгона.

Обслуживание карбюратора ВАЗ 2106

В процессе эксплуатации карбюратора засоряются узкие каналы жиклёров. Это обычно происходит при использовании некачественного топлива, несвоевременной замене воздушного фильтра и т. п. Нарушается состав топливно-воздушной смеси и затрудняется её поступление в двигатель. В результате силовой агрегат начинает работать с перебоями, снижаются его динамические характеристики. В таких случаях требуется промывка загрязнённых жиклёров специальным чистящим составом и последующая продувка их воздухом.

При засорении жиклёров карбюратора их следует промыть специальным средством и продуть воздухом

Кроме этого, рекомендуется периодически доводить состав топливно-воздушной смеси до оптимального с помощью специальных регулирующих винтов. В противном случае двигатель будет работать неустойчиво.

Поводы для регулировки карбюратора ВАЗ 2106

Если поступающая из карбюратора в двигатель смесь будет слишком богатой топливом, она может залить свечи зажигания. Если же смесь излишне бедная, заметно снизится мощность двигателя. Основными симптомами неоптимального состава смеси являются:

• затруднения при запуске холодного двигателя;
• неустойчивая работа двигателя на холостом ходу;
• провалы при нажатии на педаль акселератора;
• громкие хлопки из глушителя.

В большинстве случаев проблему можно решить своевременной регулировкой состава смеси с помощью винтов качества и количества. Вращая эти винты, можно изменить величину просвета эмульсионных каналов, уровень топлива в поплавковой камере и обеспечить дополнительное поступление горючего, компенсирующее избыток воздуха. Такая процедура займёт всего несколько минут.

Автомобиль не заводится

Причиной затруднений при запуске холодного двигателя, когда коленвал вращается, но мотор не заводится, может стать система зажигания и карбюратор. Если зажигание исправно, скорее всего, произошло засорение жиклёров, сетчатого фильтра или других элементов, затрудняющее подачу топлива в поплавковую камеру. Устранить эту проблему можно следующим образом.

1. Необходимо очистить забитые каналы и жиклёры специальным аэрозольным средством для промывки карбюратора, а затем продуть их струёй сжатого воздуха.

   Использование аэрозолей для промывки карбюратора позволит обойтись без его демонтажа

2. Если в поплавковой камере отсутствует топливо, следует промыть сетчатый фильтр и игольчатый клапан. Для этого фильтр нужно будет снять с карбюратора.

   Промывка топливного фильтра позволяет исключить вероятность наличия масляных отложений, препятствующих проникновению топлива в поплавковую камеру

3. Необходимо проверить наличие бензина в поплавковой камере с помощью ускорительного насоса (УН). При резком нажатии на рычаг ускорителя должно быть видно, как из канала распылителя происходит вброс топлива в смесительную камеру.

   При нажатии дроссельной заслонки рычаг через сектор привода воздействует на толкатель диафрагмы, и происходит мгновенный вброс топлива через распылитель в диффузор

Узнайте больше о причинах неполадок двигателя: https://bumper.guru/klassicheskie-modeli-vaz/poleznoe/ne-zavoditsya-vaz-2106.html

Автомобиль глохнет на холостых оборотах

В режиме холостого хода заслонки закрыты. Под ними образуется разрежение, обеспечивающее поступление топлива через отверстие под заслонкой первой камеры. Причиной ситуации, в которой двигатель запустился, но работает неустойчиво, чаще всего является карбюратор. Может произойти разгерметизация его корпуса. Это приведёт к попаданию в карбюратор избытка воздуха, обедняющего топливно-воздушную смесь. Также может произойти сбой настроек винтов качества и количества, регулирующих состав и количество горючей смеси. Кроме того, недостаток или отсутствие топлива в поплавковой камере приводит к обеднению поступающей в двигатель смеси.

Сложившаяся ситуация потребует от автовладельца выполнения следующих действий.

1. Для устранения разгерметизации корпуса заменить уплотняющие прокладки между его отдельными частями.

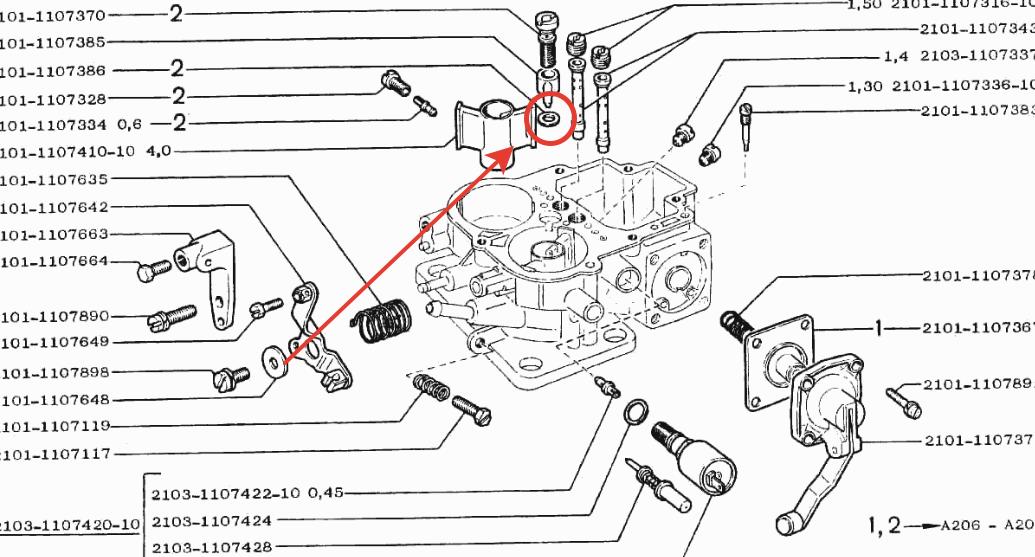

   В качестве уплотнительного элемента в карбюраторе «Озон» используется теплоизоляционная прокладка

2. Затянуть все болтовые соединения.

   В процессе эксплуатации для предотвращения разгерметизации следует периодически подтягивать винтовые соединения частей карбюратора

3. Для предотвращения разгерметизации заменить резиновое кольцо электромагнитного клапана и винта качества.
4. Проверить состояние шланга вакуумного регулятора опережения зажигания на предмет износа и механических повреждений.

   Неплотное соединение шланга вакуумного регулятора опережения зажигания приводит к попаданию в карбюратор избытка воздуха

5. Выставить оптимальный уровень бензина (в карбюраторе «Озон» он находится в середине наклонной стенки поплавковой камеры), подогнув язычок крепления поплавка. Зазор поплавка (расстояние между поплавком и прокладкой, прилегающей к крышке карбюратора) должен составлять 6,5 ± 0,25 мм.

   Оптимальный уровень топлива проходит посередине наклонной стенки поплавковой камеры

6. Винтом качества отрегулировать свободное движение топливной эмульсии по системе холостого хода, а винтом количества — объём подаваемой в цилиндры смеси.

   Вращение винта качества изменяет величину топливного канала, уменьшая или увеличивая поток топливной эмульсии

Появление в салоне запаха бензина

В любом случае появление запаха топлива в салоне обусловлено его избытком в поплавковой камере или неплотным соединением элементов корпуса в результате износа или механического повреждения уплотнительных прокладок и резиновых шлангов.

Появление запаха в салоне ВАЗ 2106 является признаком высокой пожароопасности. В данной ситуации следует немедленно выключить мотор и принять все меры, направленные на выявление неисправности. Запуск ВАЗ 2106 возможен только после устранения причин, повлёкших за собой проникновение паров бензина в салон автомобиля.

Для устранения причин попадания паров бензина в салон следует:

1. Проверить топливопроводы на предмет протечек.
2. Заменить уплотняющие элементы карбюратора.

   Периодическая замена уплотняющих элементов исключающим неисправности в работе карбюратора в процессе длительной эксплуатации

3. Измерить штангенциркулем и установить оптимальную высоту положения поплавка, обеспечивающую полное перекрытие игольчатого клапана (6,5 ± 0,25 мм).

   Расположение поплавка в камере должно обеспечивать полное перекрытие игольчатого клапана

Читайте о бензонасосе ВАЗ 2106: https://bumper.guru/klassicheskie-modeli-vaz/toplivnaya-sistema/priznaki-neispravnosti-benzonasosa-vaz-2106.html

Провалы при нажатии на педаль акселератора

При нажатии на педаль акселератора открывается дроссельная заслонка. Далее, через сочленённый рычаг вступает в работу ускорительный насос. Если он неисправен, то нажатие на педаль приведёт к перебоям и остановке двигателя. Это наиболее часто проявляется при трогании с места и резком наборе скорости. При резком нажатии на рычаг ускорителя должна наблюдаться мощная струя топлива из канала распылителя в эмульсионную камеру. Слабая струя может быть следствием:

• засорения подводящих каналов, носика распылителя и нагнетательного клапана;
• разгерметизации корпуса;
• соскочившей трубки вакуумного регулятора опережения зажигания.

Для устранения этой неисправности необходимо:

1. Заменить уплотняющие элементы карбюратора.
2. Затянуть болтовые соединения.
3. Заменить резиновое уплотнительное кольцо электромагнитного клапана.
4. Проверить на износ и механические повреждения трубку вакуумного регулятора опережения зажигания.
5. Провести ремонт ускорительного насоса (промыть подводящие каналы, очистить носик распылителя от отложений, заменить диафрагму).

Причинами перебоев при нажатии на педаль акселератора часто являются неисправные элементы ускорительного насоса

Видео: ремонт и профилактика ускорительного насоса ВАЗ 2106

Хлопки в выпускной системе

Появление громких звуков в выхлопной системе является следствием слишком богатой топливно-воздушной смеси. Такая смесь с большим содержанием жидкой фазы, не успев догореть в рабочих цилиндрах и нагревшись до максимальных температур, заканчивает цикл взрывом в выхлопной системе. В результате в глушителе раздаются громкие хлопки. Кроме карбюратора, создающего смесь с избыточно высокой концентрацией топлива, причинами возникновения подобной ситуации могут стать:

• позднее зажигание;
• неплотное прилегание выпускных клапанов;
• несоответствие фаз газораспределения.

Для устранения возможных причин появления этой неисправности необходимо:

1. Снять клапанную крышку, измерить тепловой зазор выпускных клапанов и при необходимости отрегулировать его.

   Правильно выставленный тепловой зазор выпускных клапанов исключает зажатие этих клапанов и выброс несгоревшей смеси в глушитель

2. Отрегулировать подачу топлива в карбюратор, выставив требуемый зазор запирающего клапана в поплавковой камере. Расстояние от поплавка до крышки карбюратора с прокладкой должно составлять 6,5 ± 0,25 мм.

   Правильно установленный зазор поплавка обеспечивает оптимальный уровень топлива в камере

3. Вращая винт качества и изменяя тем самым сечение топливного канала, добиться свободного движения топливной эмульсии по контуру холостого хода. Винтом количества отрегулировать объём подаваемой в цилиндры смеси.

   Состав и количество поступающей из карбюратора смеси регулируется винтами качества и количества: 1 — винт качества; 2 — винт количества

4. Выставить угол опережения зажигания. Для устранения возможности позднего зажигания ослабить гайку крепления октан-корректора и повернуть корпус на 0,5 деления шкалы против часовой стрелки.

   На воспламенение смеси большое влияние оказывает правильно выставленный угол опережения зажигания: 1 — корпус; 2 — шкала; 3 — гайка крепления октан-корректора

Устранение неисправностей карбюратора ВАЗ 2106

Перед ремонтом карбюратора следует убедиться в работоспособности других систем автомобиля, которые могут стать причиной возникших неполадок. Для устранения неисправностей потребуется:

• отвёртка для настройки карбюратора;

  Для устранения неисправностей карбюратора потребуется отвёртка с крестообразным лезвием

• баллончик специального аэрозоля для промывки каналов карбюратора от грязи и отложений;

  При промывке карбюратора без демонтажа удобнее использовать средства в форме аэрозоля

• баллончик сжатого воздуха для продувки каналов и жиклёров;

  Использование сжатого воздуха (в отличие от ветоши) не допустит попадание в жиклёры ворсинок

• чистая ветошь для наружной обработки карбюратора;
• огнетушитель на случай возникновения чрезвычайных ситуаций.

  Така как топливная система — источник повышенной пожароопасности, при выполнении работ нужно иметь огнетушитель

Работу по устранению неисправностей начинаем с отключения минусовой клеммы АКБ, чтобы обезопаситься от непредвиденных ситуаций.

Диагностика неисправностей карбюратора не требует использования каких-либо специальных приборов или приспособлений. Однако желательно иметь определённый опыт. Специалист может быстро отрегулировать устройство на слух, основываясь на показаниях тахометра. Убедившись, что источником проблем является именно карбюратор, можно приступать к работе.

Перед регулировкой необходимо очистить каналы и жиклёры от загрязнений, затрудняющих попадание топлива в эмульсионную камеру. Затем средством для чистки карбюратора (желательно в форме аэрозоля) следует промыть сетчатый фильтр и игольчатый клапан. В качестве такого средства можно использовать как простой ацетон, так и составы LIQUI MOLY, FENOM, HG 3121 и т. п. Кроме этого, следует удалить грязь с тяг приводов дроссельной и воздушной заслонок, обеспечив их свободное перемещение. После выполнения этих процедур следует собрать карбюратор.

Регулировка производится на прогретом до рабочей температуры (не менее 85^оС) двигателе.

Для прочистки жиклёров и каналов от грязи ни в коем случае не использовать проволоку или иные посторонние предметы. Применение подручных средств нарушит геометрию каналов.

Регулировка состава смеси с помощью винта качества

В процессе эксплуатации изнашиваются подводящие каналы, запорные устройства и регулировочные винты. Изношенные элементы перед настройкой карбюратора рекомендуется заменить на новые. Для этого обычно используют имеющиеся в продаже ремонтные комплекты.

В продаже имеются специальные комплекты для ремонта карбюратора

Винты качества и количества находятся на передней части устройства. Вращая эти винты, можно добиться оптимального состава топливно-воздушной смеси.

Регулировка холостого хода

Настройкой холостого хода устанавливают минимальную устойчивую скорость вращения коленчатого вала. Делается это следующим образом.

1. Полностью заворачиваем винты качества и количества, установив их в пусковое положение.
2. Выворачиваем винт качества на два оборота, а винт количества — на три.

   Состав и объём топливно-воздушной смеси регулируется винтами качества и количества

3. Вращая винт качества против часовой стрелки, добиваемся максимальных оборотов в режиме холостого хода.

   При вращении винта качества против часовой стрелки в топливно-воздушной смеси увеличивается содержание топлива

4. Вращая винт количества против часовой стрелки, добиваемся частоты вращения коленвала в 90 об./мин.

   Вращение винта количества против часовой стрелки увеличивает объём поступающей в цилиндры смеси

5. Поворачивая попеременно винт качества на один оборот вперёд и назад, проверяем максимальную частоту вращения коленчатого вала.
6. Винтом качества уменьшаем частоту вращения коленвала до 85–90 об./мин.

Видео: настройка холостого хода ВАЗ 2106

Регулировка уровня угарного газа в выхлопе

Токсичность выхлопа определяется содержанием в нём угарного газа (СО). Проверка концентрации СО в выпускных газах осуществляется с помощью газоанализатора. Высокое содержание угарного газа обусловлено избытком топлива или недостатком кислорода в топливно-воздушной смеси. Регулировка токсичности выхлопа осуществляется регулировочными винтами в порядке, аналогичном алгоритму настройки холостого хода.

С помощью газоанализатора можно определить содержание угарного газа в выхлопе

Регулировка поплавковой камеры ВАЗ 2106

Неправильно установленный уровень топлива в поплавковой камере может затруднить запуск двигателя и стать причиной его нестабильной работы в режиме холостого хода. Этот уровень при снятой крышке карбюратора должен соответствовать линии перехода наклонной части стенки камеры в вертикальную.

Требуемый уровень топлива соответствует линии перехода наклонной части стенки поплавковой камеры в вертикальную

Регулировка осуществляется подгибанием язычка поплавка в следующем порядке:

1. Устанавливаем крышку карбюратора вертикально штуцером подачи топлива вверх.
2. В момент касания язычком на кронштейне поплавка игольчатого клапана измеряем расстояние от плоскости прокладки до поплавка (оно должно быть равным 6,5 ± 0,25 мм).
3. Если фактическая величина этого расстояния не соответствует регламентированным значениям, подгибаем кронштейн крепления поплавка или язычок.

Правильно настроенный поплавок в камере должен обеспечивать полное перекрытие игольчатого клапана

Регулировка положения дроссельной заслонки первой камеры

Неплотно закрытые заслонки являются причиной избытка топливно-воздушной смеси во впускном коллекторе двигателя. Неполное же их открытие, напротив, может привести к недостаточному количеству смеси. Такие ситуации обычно вызваны неправильной или сбившейся настройкой привода дроссельных заслонок. Величина зазора между заслонками и стенками смесительной камеры должна составлять 0,9 мм. Это позволит избежать заедания заслонки и предотвратит появление выработки на стенке в месте её соприкосновения с заслонкой. Регулируется зазор с помощью упорного винта следующим образом.

1. Отсоединяем наконечник тяги привода дроссельной заслонки от педали акселератора.

   Оптимальная величина зазора обеспечивает обогащение смеси при пуске, облегчая процесс её воспламенения

2. Нажимая педаль акселератора, определяем степень открытия заслонки. При полностью выжатой педали заслонка первой камеры должна быть полностью открыта. Если это не так, регулируем привод. Вращая пластмассовый наконечник, добиваемся правильного расположения заслонки.

   Вращением пластмассового наконечника необходимо добиться правильного положения дроссельной заслонки и требуемой величины зазора

Таблица: рабочие параметры зазоров поплавка и заслонок

Параметр	Значение
Расстояние от поплавка до крышки карбюратора с прокладкой, мм	6,5±0,25
Зазоры у заслонок для регулировки пускового устройства, мм
воздушной	5,5±0,25
дроссельной	0,9–0,1

Регулировка положения дроссельной заслонки второй камеры

При существенном изменении параметров атмосферного разрежения при открытой заслонке первой камеры задействуется пневмопривод второй камеры. Его проверка осуществляется следующим образом:

1. Полностью открываем заслонку первой камеры.
2. Утопив шток пневмопривода второй камеры, полностью открываем вторую заслонку.
3. Изменяя длину штока, регулируем степень открытия заслонки. Ослабив на штоке контргайку, вращаем его до тех пор, пока заслонка не встанет в правильное положение.

   Вращение упорного винта обеспечивает полное закрытие дроссельной заслонки второй камеры карбюратора и предотвращает подсос воздуха

Регулировка ускорительного насоса

Ускорительный насос обеспечивает дополнительную подачу топлива в момент ускорения, обогащая смесь. В обычном режиме он не требует дополнительной регулировки. Если же был вывернут настроенный производителем регулировочный винт подачи насоса, после сборки карбюратора следует провести регулировку подачи топлива из распылителя. Делается это в следующем порядке.

1. Для заполнения топливом каналов ускорительного насоса десять раз проворачиваем рычаг привода дросселя.
2. Под носик распылителя подставляем ёмкость.
3. С интервалом в три секунды проворачиваем рычаг привода дросселя до упора ещё десять раз.
4. Медицинским шприцем объёмом 10 см³ собираем из ёмкости бензин. За десять полных ходов диафрагмы насоса собранное количество топлива должно составить около 7 см³.
5. Наблюдаем за формой и направлением струи из распылителя. При неровной и прерывистой струе чистим распылитель или меняем его на новый.
6. При необходимости регулируем винтом подачу ускорительным насосом топлива.

С помощью винта подачи топлива можно отрегулировать количество топлива, необходимое для моментального ускорения

Регулировка тяг «газа» и «подсоса»

Длина тросиков «подсоса» и тяги «газа» должна обеспечивать полное закрытие и открытие заслонок во всех режимах работы двигателя. Порядок проверки этих узлов следующий:

• при утопленной до упора рукоятке «подсоса» воздушная заслонка должна быть полностью открыта, то есть должна находиться в вертикальном положении;
• при вытянутой до упора рукоятке «подсоса» воздушная заслонка должна быть полностью закрыта, без зазоров перекрывая сечение первой камеры;
• для регулировки необходимо ослабить винт фиксации наконечника тяги привода «подсоса»;
• регулировка привода тяги «газа» осуществляется вращением пластмассового наконечника до тех пор, пока заслонка не встанет в нужное положение.

Регулировка длины тяги «газа» осуществляется вращением пластмассового наконечника до тех пор, пока заслонка не встанет в требуемое положение

Чистка жиклёров

Перед регулировкой карбюратора необходимо очистить каналы и жиклёры от грязи и отложений. Для этого необходимо:

• выкрутить топливные и воздушные жиклёры;
• замочить их в ацетоне или каком-либо другом средстве для очистки карбюратора на десять минут;
• продуть жиклёры сжатым воздухом;
• установить очищенные и высушенные жиклёры в карбюратор.

Перед регулировкой карбюратора необходимо вынуть и промыть все воздушные и топливные жиклёры

Работа с карбюратором связана с повышенным источником пожароопасности. Перед началом работ следует принять все меры предосторожности.

Карбюратор ВАЗ 2106 представляет собой довольно сложное устройство, состоящее из множества мелких элементов. Тем не менее промыть жиклёры и сетчатый фильтр, а также произвести регулировку подачи топливно-воздушной смеси сможет любой автовладелец. Для этого необходимо лишь последовательно выполнять инструкции специалистов.

• Автор: Сергей Кравченко
• Распечатать

Оцените статью:

(22 голоса, среднее: 4.7 из 5)

Поделитесь с друзьями!

Карбюратор ВАЗ 2106 – изучаем особенности конструкции сами + видео » АвтоНоватор

На ВАЗ 2106 карбюратор устанавливается чаще всего семейства «Озон». Данный тип успел собрать множество отзывов автомобилистов, поэтому мы можем объективно обсудить его преимущества и недостатки.

Работа карбюратора на ВАЗ

Это устройство, расположенное в двигательной системе, служит для того, чтобы перемещение топлива осуществлялось в определенном порядке. Правильная работа карбюратора способствует получению требуемого состава горючей смеси. Затем смесь может двигаться горизонтальным, нисходящим или же восходящим потоком. Этот параметр зависит от конструктивных особенностей устройства, но об этом мы поговорим чуть ниже.

В основном движение топлива осуществляется в следующем порядке: из топливного бака оно попадает в поплавковую камеру, а далее через специальные жиклеры идет в распылитель, расположенный в наиболее узкой части диффузора. Именно в этот момент через наружную трубку поступает и воздух. Нельзя недооценивать роль и дроссельных заслонок, посредством которых осуществляется дозировка горючего, попадающего непосредственно в цилиндры движка.

ВАЗ 2106 – карбюратор и его особенности

Карбюратор на ВАЗ 2106 имеет схожий принцип действия с описанным выше, однако у него есть некоторые конструктивные особенности. Он относится к устройству эмульсионного типа с падающим потоком, и поплавковых камер в этом случае две. В одной из них располагаются дозирующие системы, также 2 штуки, и специальное обогатительное устройство. Вторая же сбалансированная поплавковая камера предназначена для непосредственно смешивания топливно-воздушной смеси нужного состава.

Кроме того, в устройство карбюраторов типа «Озон» входят и специальные переходные системы. Они связывают обе камеры, диафрагменный насос, распылитель и запорный электромагнитный клапан, без которого нельзя осуществить работу холостого хода. Отвод же картерных газов происходит посредством золотникового устройства, а управлять опережением зажигания можно с помощью специального штуцера.

Мнение эксперта

Руслан Константинов

Эксперт по автомобильной тематике. Окончил ИжГТУ имени М.Т. Калашникова по специальности «Эксплуатация транспортно-технологических машин и комплексов». Опыт профессионального ремонта автомобилей более 10 лет.

На первые выпуски моделей ВАЗ 2106 устанавливались карбюраторы ДААЗ (Дмитровский автоагрегатный завод). Изготавливались они по лицензии компании Вебер. На сегодня такие узлы практически не встречаются, т. к. модели первых лет выпуска практически исчезли с дорог. Такие карбюраторы характеризовались хорошей динамикой и простым устройством. Единственный их недостаток это прожорливость, требовалось минимум 10 литров на 100 км, что для двигателя небольшого объема довольно много. Купить такой агрегат сегодня в идеальном состоянии невозможно, если только собрать самостоятельно один экземпляр из нескольких.

Большой популярностью у владельцев ВАЗ 2106 пользовались карбюраторы Солекс (ДААЗ 21053). Они достаточно экономичны и показывают неплохую динамику. Карбюраторы Солекс отличались наличием системы обратной подачи топлива, что позволяет экономить до 800 грамм бензина на 100 км. Поздние модели дополнительно оснащались функцией автоматического пуска при холодном двигателе и электрокара номер холостого хода. Из недостатков отмечаются слишком узкие воздушные каналы, которые нередко загрязняются и возникают проблемы со стабильностью холостого хода. Для хорошей работы Солекса необходимо периодически проводить диагностику и чистку.

Карбюраторные двигатели уже становятся редкостью, т. к. давно уступили место инжекторным системам, однако автомобили с устаревшей системой впрыска до сих пор встречаются на дорогах. Вообще карбюратор достаточно простой и надёжный агрегат, если его правильно эксплуатировать и обслуживать. При возникновении неисправностей с ремонтом затягивать не стоит, так как от этого напрямую зависит расход топлива и динамика.

Регулировка поплавка карбюратора ВАЗ 2106

Основные неисправности не только этого типа устройства, но и всех карбюраторов в целом связаны с частым засорением каналов, имеющих довольно малый диаметр. Здесь таким «недугом» страдают, как правило, калиброванные отверстия и жиклеры карбюратора ВАЗ 2106. В этом случае наблюдается нарушение работы холостого хода, также это самым негативным образом отразится на функционировании дроссельной заслонки и других его устройств. Устранить же подобную неисправность можно путем промывки и дальнейшей продувки всех засоренных каналов.

Если же обнаружится еще и их негерметичность, то такие детали следует срочно заменить. Вызвана данная поломка может быть следующими причинами:

• произошло ослабление затяжек каких-либо крепежных соединений;
• нарушена целостность уплотнительных колец либо резиновых прокладок;
• в результате сильного перетягивания винтов, гаек и их креплений были повреждены крышки карбюратора или же деформирована диафрагма ускорительного насоса, пускового устройства либо дроссельной заслонки поплавковой камеры;
• также не исключается вероятность и естественного износа некоторых элементов этой детали, таких как игольчатый клапан и т. д.

В этом случае выходом из положения опять-таки будет замена старой запчасти на новую.

• Автор: Марина
• Распечатать

Оцените статью:

(11 голосов, среднее: 3 из 5)

Поделитесь с друзьями!

Adblock
detector

карбюратор.

Установка и регулировка карбюратора

В этой статье вы узнаете об автомобиле ВАЗ 2106. Карбюратор является основой системы питания двигателя этого автомобиля. О том, как на нем правильно настроить систему впрыска топлива и очистить от загрязнений, будет рассказано ниже. Несмотря на то, что инжектор завоевал популярность у автомобилистов, до сих пор существует множество автомобилей, которые оснащают двигатель карбюратором. Конечно, большая часть карбюраторных автомобилей – это наши отечественные, а также старые модели иномарок. Время от времени происходят перебои в работе системы питания, по этой причине нужно знать, как работает карбюратор, а также принцип его ремонта. Стоит отметить, что эта работа непростая. Если вы не уверены в своих силах, то обратитесь к опытному мастеру, который сделает ремонт качественно и быстро.

Карбюратор: основная информация

Внутри карбюратор «Солекс» на ВАЗ 2106 разделен на две камеры, по которым поступает топливно-воздушная смесь. Именно в этих камерах бензин смешивается с воздухом. А также нормальное распределение и последующий впрыск этой смеси во впускной коллектор. Большинство отечественных автомобилей, в том числе и модель ВАЗ 2106, оснащаются карбюратором двух типов – «Солекс» или «Озон». Конечно, карбюраторы ушли в небытие, на новые модели автомобилей устанавливаются инжекторные моторы, соответствующие экологическим нормам, они более экономичны. На автомобиль ВАЗ 2106 устанавливались только карбюраторные двигатели. Эта модель выпускалась до 2006 года включительно, даже среди последних вы не найдете машину с инжекторной системой впрыска. Если владелец самостоятельно не установил эту систему. За карбюратором необходимо время от времени ухаживать, промывать и производить регулировку. А теперь стоит поговорить о такой вещи, как ремкомплект. Это тоже для того, чтобы отремонтировать карбюратор «Солекс» на ВАЗ 2106.

Почему ломается карбюратор

Следует отметить, что можно спутать карбюратор и систему зажигания. Они очень похожи, поэтому сначала нужно убедиться, что система зажигания работает в штатном режиме. И только после этого производится настройка карбюратора на ВАЗ 2106. Двигатель не запускается, наблюдается увеличение расхода топлива – эти симптомы укажут вам на неисправность либо в системе зажигания, либо в топливной системе. Иногда при перерасходе топлива помогает уровень бензина в поплавковой камере, а также регулировка жиклеров в обеих камерах карбюратора. Если это не поможет, то придется полностью ремонтировать все устройство. А для этого нужен комплект с запчастями. Кроме того, вам еще понадобится специальная жидкость, которая используется для очистки карбюраторов. Стоимость совсем небольшая, купить можно в любом магазине автозапчастей. Как и при любом другом ремонте, первым делом нужно снять клемму с минусовой клеммы аккумулятора.

С чего начать разборку карбюратора

Теперь можно приступать к разборке карбюратора. Для этого первым делом необходимо открутить три гайки крепления крышки на корпусе воздушного фильтра. Без этого снять карбюратор просто не получится. После этого снимаем крышку, вынимаем воздушный фильтр. Посмотрите, сколько шпилек держится на дне корпуса. Ключом на «8» необходимо открутить все гайки, которыми производится крепление. Отсоедините шланг сапуна, если он подсоединен к корпусу воздушного фильтра. Затем отключите все провода, которые идут к карбюратору. Как правило, это провод управления клапаном холостого хода. Сделайте это все перед тем, как отрегулировать карбюратор ВАЗ 2106.

Снятие карбюратора

Затем ослабьте крепление всех тросов и отсоедините их. С топливного шланга ослабляется хомут и вытягивается из карбюратора. Также необходимо отсоединить от него патрубок, соединяющий систему охлаждения, вакуумный шланг. Только после этого можно открутить четыре гайки, которыми нижняя часть карбюратора крепится к впускному коллектору. После снятия убедитесь, что прокладка, которая находится на выпускном коллекторе, цела и не имеет повреждений. В противном случае его также необходимо будет изменить. Карбюратор автомобиля ВАЗ 2106 имеет одну степень очистки топлива (кроме фильтра, установленного в месте разрыва шланга).

Очистка устройства

Установите весь карбюратор на ровную поверхность, дайте ему немного высохнуть. Обратите внимание, что при демонтаже необходимо следить за тем, чтобы поплавковая камера не нарушала уровень бензина, в противном случае необходимо будет проводить регулировку. Если карбюратор оснащен электромагнитным клапаном, его необходимо открутить. Делается это с помощью ключа на «13». Но у некоторых морда под ключ на «10». Самое первое, что нужно сделать, это промыть карбюратор. На заправках редко можно найти качественный бензин, поэтому все элементы карбюратора загрязнены различными химическими соединениями. Карбюратор ВАЗ 2106 (цена нового заказа 3500 руб.) — чувствительный элемент. Очень часто бензин содержит много металлов, в том числе и свинец. Он оседает на стенках в камерах карбюратора. Все канавки, предназначенные для прохождения бензина, необходимо тщательно промыть. Детали карбюратора чистятся отдельно. После тщательной мойки необходимо поставить карбюратор, чтобы как следует просушить.

Замена элементов

Следующим шагом будет замена воздушной жиклеры. Обратите внимание на ускоритель топливного насоса. Если он выглядит совершенно нормально, на его элементах нет повреждений, то вполне возможно, что достаточно будет только чистки. В месте присоединения топливного шланга находится фильтр, предназначенный для тонкой очистки поступающего бензина. Установить карбюратор на ВАЗ 2106 без предварительной очистки и дефектации узлов невозможно. Желательно установить новый, но если такового нет, можно выйти из положения: просто промойте его в растворителе или ацетоне, затем аккуратно продуйте сжатым воздухом. Это элемент, который практически не выходит из строя, по этой причине его нельзя менять. Если есть желание сделать все качественно, или на этом фильтре есть повреждения, лучше всего его заменить, так как он идет в комплекте.

Обратите внимание на особенности

Регулировка карбюратора ВАЗ 2106 проводится достаточно долго, так как необходимо полностью разобрать этот механизм. Далее выкручиваются все болты, крепящие половинки карбюратора, меняются прокладки, после чего собирается весь механизм. Обратите внимание, что обрабатывать прокладки и уплотнительные кольца силиконовыми герметиками нельзя. Дело в том, что бензин просто разъедает эти герметики. Как следствие, возможно попадание этой ужасной смеси в камеры карбюратора, а также во впускной коллектор. Это приводит к катастрофическим последствиям, следовательно, к очень быстрому ремонту.

Регулировка

А теперь о том, как отрегулировать карбюратор ВАЗ 2106. Первое, что нужно сделать, это отрегулировать уровень в поплавковой камере карбюратора. Сначала двигатель запускается и прогревается, чтобы его температура достигла рабочего значения. Обратите внимание на то, как расположены поплавки. Их оси должны быть параллельны, если это не так, то необходимо немного согнуть в нужную сторону. Для тонкой настройки нужно использовать тонкую проволоку и небольшие шаблоны из картона. Необходимо следить за тем, чтобы открытие и закрытие игольчатого клапана происходило при строго определенных положениях поплавка.

Холостой ход и воздушная заслонка

Затем необходимо отрегулировать триггер на ВАЗ 2106. Без этой процедуры карбюратор не сможет нормально функционировать. И проводить эту регулировку удобнее всего при демонтированном карбюраторе. Необходимо закрыть воздушную заслонку. Затем измерьте расстояние от стенки камеры до края этой заслонки с помощью штангенциркуля. Значение должно быть в пределах от 1 до 1,3 мм. Сам конец используется для регулировки скорости холостого хода. Перед этим двигатель необходимо прогреть до рабочей температуры. Попробуйте отрегулировать винты на значение 900 об/мин. Обратите внимание, что в зависимости от времени года значение будет меняться. Для регулировки оборотов холостого хода на корпусе карбюратора предусмотрено два винта — качества и количества смеси. Вот и все, на ВАЗ 2106 настроен карбюратор, можно продолжать пользоваться автомобилем и не бояться за расход бензина.

Карбюратор ваз 2106, ремонт и регулировка карбюратора ваз 2106 своими руками.

Как разобрать и отрегулировать карбюратор ваз 2106. Разбираем и регулируем карбюратор на ваз 2106. В 1976-2006 годах Волжский автоконцерн выпустил

автомобиля ВАЗ 2106. До конца 20 века их оснащали бензиновыми карбюраторными моторами рабочим объемом 1100-1600 см³. Стоит отметить, что топливная система «Сикстеров» включала в себя несколько различных карбюраторов, самым популярным был карбюратор ДААЗ 2107 «Озон», который обеспечивал максимальную эффективность при движении на всех режимах. Однако у этого агрегата были и недостатки, такие как низкая надежность и странный способ открытия второй камеры. Основные неисправности этого устройства связаны с засорением жиклерных каналов в результате несвоевременной замены очистительного элемента воздушного фильтра и использования некачественного бензина, поломки пружин и разрывов диафрагмы. Об этом далее в статье.

Содержание

• Карбюратор 2106, устройство и принцип работы
• Типы карбюраторов на ваз 2106
• Какой карбюратор лучше на ваз 2106
• Признаки проблем с карбюратором 2106 90 048
• Инструменты, приспособления, расходные материалы
• Как разобрать и устранение проблем с карбюратором 2106 (шаг за шагом)
• Регулировка карбюратора: установка уровня топлива
• Регулировка холостого хода
• Окончательная проверка регулировки карбюратора 2106
• Советы Плюсы: Регулировка клапанов, зажигания, карбюратора — Залог хорошей работы двигателя

Карбюратор 2106, устройство и принцип работы

Тип этого карбюратора — эмульсионный. Топливо поступает в карбюратор через игольчатый клапан и специальный сетчатый фильтр. Клапан связывается с поплавком через трос, что позволяет поддерживать уровень горючего в поплавковой камере на необходимом уровне. Через топливные жиклеры топливо из поплавковой камеры поступает в эмульсионные трубки и колодцы, где смешивается с воздухом, поступающим через воздушные жиклеры. Далее полученная смесь вводится в большой и малый диффузоры. Затем эмульсия подается в отверстие, перекрытое иглой винтового шнека, здесь она дополнительно смешивается с воздухом. После этого смесь попадает во впускной трубопровод.

Регулировка «Салекс»

Главной особенностью конструкции карбюратора на ВАЗ 2106 является наличие двух устройств, не зависящих друг от друга. Первый из них функционирует на холостом ходу (состоит из вакуумного и электровакуумного клапанов, снабженных воздушной и топливной пробками). Вторая — это две камеры, начинающие функционировать при открытии дроссельной заслонки, то есть при нажатии на педаль газа.

И хотя обе системы функционируют независимо, состав смеси в них зависит от уровня топлива, которое находится в поплавковой камере. Следовательно, изменение уровня топлива напрямую влияет на работу систем, так как нарушается их регулировка – мотор часто функционирует на холостом ходу и точно выставить обороты ХХ невозможно.

Типы карбюраторов на ВАЗ 2106

На конвейере на «шестерку» устанавливалось пять типов карбюраторов:

• ДААЗ 2106-1107010 . Устанавливался с 1,6-литровым ДВС на ТС, выпускавшихся до 1980 года.
• ДААЗ 2103-1107010 «Вебер». Устанавливался на моторы объемом 1,5 л, выпущенные до 1980 г.

• ДААЗ 2105-1107010-20 «Озон» . Устанавливался с 1,1-1,3-литровыми ДВС на автомобили 1980-1991 годов выпуска.
• ДААЗ 2107-1107010-20 «Озон» . Устанавливался с ДВС 1,5-1,6 л на автомобили 1980-1991 годов выпуска.
• ДААЗ 21053-1107010 «Солекс». Устанавливался на все автомобили с 1991 до конца 90-х гг.

Первые два типа карбюраторов можно отличить от других агрегатов отсутствием форсунки — тонкий черный или желтый шланг от карбюратора к траверу — на него надевается шланг вакуум-корректора угла опережения зажигания.

Отличить «Озон» от других типов устройств можно по «летающей пластине» — пневмоприводу в отверстии второй камеры. Если нет насадки на шланг вакуум-корректора, а есть «летающая тарелка», то это карбюраторный прибор ДААЗ 2107-1107010-10. Этот агрегат довольно редкий, монтируется только на сотке для замены первых двух типов устройств после их поломки.

Какой карбюратор лучше на ваз 2106

Поскольку карбюраторы семейств Solex и Weber были полностью скопированы с аналогами зарубежного производства, их надежность не подлежит сомнению. Достаточно регулировать и чистить эти агрегаты каждые 60 тыс. км пробега, и проблем с подачей топлива в двигатель вашего автомобиля не будет.

Но самыми популярными являются приборы семейства Озон. Их необходимо регулировать и чистить в два раза чаще. К тому же в них много разных диафрагм, которые часто прёт. Самые частые поломки бахчевых агрегатов – это не полное открытие второй камеры и неисправность ускорительного насоса.

Признаки проблем карбюратора 2106

Симптомы наиболее частых поломок:

1. Хлопок при нажатии на педаль акселератора, она как будто стреляет в карбюратор.
2. Тот же хлопок, но уже стреляет в глушитель.
3. Автомобиль долго думает во время езды по трассе. При нажатии на педаль газа авто разгоняется слишком медленно или вообще не разгоняется.
4. Обороты на холостом ходу поплавка: то слишком низкие, то слишком высокие.
5. При переключении на 2 или 3 передачу и нажатии на педаль акселератора машина сначала притормаживает, а потом делает рывок вперед, резко набирая обороты.

Поломки, указанные в первом и втором пунктах, появляются в результате детонации — микроволны топливной смеси. Если детонация происходит в глушителе, то топливная смесь слишком богатая, воздуха в ней очень мало. Если детонация во впускном коллекторе, то горючая смесь слишком бедная, в ней мало бензина и слишком много воздуха.

Признак, описанный в пункте 3, указывает на неисправность привода второй камеры. Устраняется заменой сломанных элементов.

Ситуация, описанная в 4 пункте, указывает на необходимость регулировки холостого хода.

Признак, описанный в пункте 5, указывает на поломку ускорительного насоса — требуется замена пружины или диафрагмы.

Инструменты, приспособления, расходные материалы

Для разборки и ремонта карбюратора вам потребуются такие инструменты:

• Плоская отвертка.
• Крестовая отвертка.
• Пассатия.
• Молоток.
• Ключ на «19».
• Ключ на «13».
• Ключ на «10».
• Нож.

Кроме того, потребуется тонкая бородка или оправка длиной 40 мм и диаметром около 2-2,3 мм для сброса оси поплавка из кронштейна крышки карбюратора.

Как разобрать и устранить проблемы с карбюратором 2106 (пошагово)

Все работы с карбюратором должны производиться на чистом верстаке. Детали, снятые с карбюратора, следует укладывать так, чтобы при сборке их не перепутать. Порядок работы:

1. Поднимаем нижнее звено телескопической тяги, преодолевая усилие пружины, и отсоединяем от трехрычажного рычага.

2. Выворачиваем пять винтов крепления крышки карбюратора, и снимаем ее. При этом старайтесь не повредить поплавок и прокладку. Если прокладка прилипла к корпусу карбюратора, отделите ее лезвием ножа от корпуса, слегка приподняв крышку. Поворачиваем крышку карбюратора и заливаем винты с крышек крышки в руку.

3. После снятия крышки сразу переворачиваем ее поплавком вверх и кладем на стол в таком положении, чтобы не погнуть регулировочный торговый язычок и не повредить сам поплавок.
4. Отсоединяем телескопическую тягу, для чего проворачиваем ее таким образом, чтобы выступ на тяге и паз отверстия в рычаге совпадали.

5. Отворачиваем крепеж топливного фильтра и…

6. … Вынимаем топливный фильтр из полости приема топлива.

7. Снимите пусковое устройство с крышки карбюратора. Для этого отверните два винта крепления его корпуса.

8. Отсоедините пусковое устройство от крышки. Далее, развернув устройство на 90 градусов, отсоединить его от тяги, вывести из паза штока диафрагмы.

9. Поднявшись отверткой, снимите уплотнительное кольцо пускового устройства с домкрата крышки карбюратора.

10. При необходимости разберите пусковое устройство, отвернув три винта крепления его крышек.

11. Отсоедините крышку и корпус курка.

12. Вынимаем из корпуса диафрагму с картонной прокладкой (на фото). Приклеивая диафрагму к корпусу, аккуратно отделяем ее лезвием ножа.

13. Из крышки стартера берем пружину.

14. Выворачиваем заглушку резьбового отверстия, где установлен регулировочный винт.

15. Поверните регулировочный винт на крышке.

16. Стойку оси поплавка с помощью трубчатой ​​стойки, а затем легкими ударами молотка по бородке взвешивают ось поплавка приблизительно на пять миллиметров.

17. Проходы вынимают ось удерживающую поплавок.

18. Выньте поплавок со стопорной иглой.

19. Отсоедините поплавок и запорную иглу, сняв скобу с скобой беспроводной иглы.

20. Снимаем прокладку с крышки карбюратора.

21. Поверните седло топливного клапана, а затем снимите уплотнительную прокладку седла с крышки.

22. Чтобы снять ось воздушной заслонки, отворачиваем два винта крепления клапана, упираясь в их концы. Далее выньте демпфер из гнезда оси, разместив его положение таким образом, чтобы в дальнейшем он был правильно установлен. Теперь ось легко снимается с крышки карбюратора.

23. От штифта рычага отсоединить шток пневмовыемки на оси заслонки 2-й камеры сгорания. Для этого возьмите стопорную шайбу с полюса штифта и..

24. … Снимите пневматический шток со штифта.

25. Отворачиваем два винта крепления корпуса пневмопривода к карбюратору, и снимаем пневмовыемку с прокладкой.

26. Поверните три винта крепления пневматической крышки.

27. Отсоедините крышку пневмопривода с корпусом и снимите возвратную пружину диафрагмы, а также диафрагму со штоком.

28. Аккуратно подхватив отвертку, выньте уплотнительное кольцо из паза корпуса.

29. Ослабляем затяжку электромагнитного клапана ХХ и выворачиваем из корпуса карбюратора клапан с топливной пробкой.

30. Из корпуса электромагнитного клапана снимаем толкатель топлива ХХ (1) и снимаем уплотнительное кольцо (2). Снять топливный бак можно с помощью пассапов, обмотанных полоской бумажного пояса Жиклера.

31. Замочите клапан подачи топлива винтовой распылитель ускорительного насоса.

32. Снимите распылитель ускорительного насоса с верхней уплотнительной шайбой и винтом клапана.

33. Из паза корпуса вынимаем нижнюю уплотнительную шайбу ускорительного насоса, а точнее его распылителя.

34. Замочить основную воздушную челюсть 1-й камеры.

35. Вынимаем эмульсионную трубку 1-й камеры, зацепив ее крючком. Сделать крючок можно из канцелярских зажимов или проволоки подходящего диаметра. Если эмульсионная трубка в результате большого количества загрязнений очень плотно сидит в колодце и снять ее с помощью крючка, то вкрутить саморез в ее центральный канал и снять трубку не представляется возможным, тиканье головки винта.

36. Выверните из стенки поплавковой камеры главный глушитель топлива 1-й камеры карбюратора.

37. Замачивание основной воздушной челюсти 2-й камеры и…

38. … вынуть эмульсионную трубку 2-й камеры. Как правило, эмульсионная трубка 2-й камеры снимается легко, так как эта камера в процессе эксплуатации работает значительно меньше, из-за чего в эмульсионном колодце этой камеры скапливается меньше отложений.

39. Замочить основной топливный глушитель 2-й камеры.

40. Поднявшись на отвертку, отодвигаем небольшой диффузор 1-й камеры и вынимаем его из корпуса, преодолевая участок хомутов.

41. Аналогично снимаем малый рассеиватель 2-й камеры.
42. Пропитать мазутом корпус переходной системы 2-й камеры и снять его с помощью стрелы. При необходимости снимите жирник с корпуса так же, как это было сделано для топливного жиклера ХХ.

43. Повернуть регулировочный винт подачи ускорительного насоса.

44. Отворачиваем четыре винта крепления крышки ускорительного насоса.

45. Снимите крышку вместе с диафрагмой и рычагом привода.

46. Снимите возвратную пружину диафрагмы насоса.

47. Переворачиваем два винта крепления винтов регулировки количества смеси системы ХХ и снимаем втулку вместе с уплотнительной прокладкой и винтом.

48. Снимите прокладку и…

49. … и вывернуть из втулки регулировочный винт количества смеси с уплотнительным кольцом.

50. Поверните регулировочный винт качества смеси системы ХХ и снимите его вместе с уплотнительным кольцом.

    В большинстве случаев дальнейшая разборка карбюратора не требуется, так как его можно тщательно промыть при неразобранном корпусе дроссельной заслонки. Элементы рычажного механизма, оси дроссельных заслонок и сами заслонки можно снять на неразобранном карбюраторе. Необходимость отсоединения корпуса дроссельной заслонки возникает, как правило, для замены поврежденной теплоизоляционной прокладки или самого корпуса в сборе.

Регулировка карбюратора: установка уровня топлива

Уровень топлива в поплавковой камере влияет на состав смеси при любом режиме работы карбюратора, токсичность выхлопных газов, динамику двигателя и расход топлива. Заказ работ:

• Отверните винты крепления крышки карбюратора и установите ее в вертикальное положение. Обязательным условием его установки является легкий контакт лотка поплавка и игольчатого шарика.
• Специальный калибр Измерьте зазор между нижней поверхностью поплавка и плоскостью крышки (учитывая картонную прокладку). Важно, чтобы величина зазора была 6,5+0,25 мм.
• Если величина гэпа непостоянна, величина корректируется путем подметания торговли с плавающей запятой.
• В конце проверьте величину поплавка, которая должна быть 8,0 + 0,25 мм.

регулировка холостого хода

Подготовка к регулировке холостого хода:

• Протрите мотор до +90*с.
• Если двигатель не заводится, добиться запуска и стабильной работы силового агрегата путем чередования «количества» и «качества» топливной смеси.

Регулировка надежды:

• Вращением винта, регулирующего «количество» горючей смеси, установить частоту вращения коленчатого вала 820-900 об/мин.
• Вращением винта, определяющего «качество» горючей смеси, добиться стабильной работы двигателя. Далее, завинчивая винт, снижают скорость до дестабилизации работы мотора, а затем снова увеличивают скорость. Целью данных манипуляций является установка винта «качества» в положение, обеспечивающее устойчивую работу ДВС при наименьшей масляной смеси.
• Выпавших оборотов увеличьте «количество» регулировочным винтом и повторите манипуляцию с этим регулировочным винтом.
• Выполните несколько раз корректировку данных.

Окончательная проверка регулировки карбюратора 2106

Для проверки отрегулированных регулировок запустите силовой агрегат и проверьте работоспособность мотора на холостом ходу. Двигатель не должен «ТРОЛИТЬ». Во время резких нажатий или отпускания педали акселератора «провалов» быть не должно. В противном случае нужно немного открутить винт «качества».

При резком торможении ДВС винить не стоит. Но если такое случилось, то нужно еще и регулировочный винт «качества» выкрутить, что обогатит качество топливной смеси.

Советы Плюсы: Регулировка клапанов, зажигания, карбюратора — Залог хорошей работы двигателя

Регулировка карбюратора обеспечивает правильную работу мотора, позволяет регулировать расход топлива и увеличивать производительную мощность двигателя. Карбюратор отвечает за смешивание воздуха и топлива, которое после этого подается в камеру сгорания. Поэтому, если топливно-воздушная смесь будет иметь неправильные пропорции, это приведет к неудовлетворительной работе двигателя.

Сопутствующие материалы

• Печка 2110, плохо греет печка 2110, система отопления ваз 2110, ремонт системы отопления ваз 2110 своими руками
• печка ваз 2114 дует холодным воздухом, печка 2114, плохо греет печка ваз 2114, устройство и ремонт отопления ваз 2114 своими руками, снятие печки ваз 2114
• Как подчинить машину. Как поставить домкрат. Виды домкратов для автомобилей.
• Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109 Карбюратор, Блок предохранителей ВАЗ 2109 Форсунка, Старый Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109, Блок предохранителей ВАЗ 2109
• Катализатор выхлопных газов автомобиля, неисправный катализатор, плюсы и минусы катализатора, как поменять катализатор на самолёте
• Печка дует холодным воздухом ваз 2114, плохо дует печка ваз 2114, почему плохо дует печка ваз 2114
• Как узнать владельца автомобиля по номеру его машины, проверить машину по номеру машины ГИБДД, проверить машину по госномеру машины бесплатно
• Как выбрать б/у шины, Полезные советы
• Зимняя автомобильная дорога, давление в шинах легкового автомобиля зимой, хороший аккумулятор для автомобиля зимой, прогревать ли машину зимой
• Зимой машина плохо заводится. Как сделать машину зимой, нужно ли прогревать машину зимой, полезные советы
• Машины экономного расхода топлива, самый экономичный расход автомобиля
• Марки шин для легковых автомобилей, маркировка автомобильных шин, остаточный протектор легковых шин, как подобрать шину по марке автомобиля, рисунок протектора автомобильной шины
• Рабочая эксплуатация коробки передач, работа сцепления механической коробки передач, вождение с механической коробкой передач, полезные советы
• Задняя балка пежо 206 седан, устройство задней балки пежо 206. Задняя балка пежо 206 Неисправность, ремонт задней балки пежо 206
• Дизельное топливо зимой, присадка к дизтопливу зимой, как выбрать лучшую дизтопливо
• Дизель зимой не заводится. Как завести дизель зимой, подогрев дизеля зимой.
• Японские шины бриджстоун, зимние шипованные шины бриджстоун, марка шин бриджстоун
• Расшифровка маркировки шин для легковых автомобилей, маркировка дисков, как правильно подобрать шины на диски
• Дизель зимой, запуск дизеля зимой, какое масло заливать в дизель зимой, полезные советы
• Светодиодная подсветка автомобиля, подсветка днища автомобиля, подсветка ног в автомобиле, подсветка в двери автомобиля, подсветка автомобиля в порядке
• Восстановленные шины, шина автобуса, восстановленный протектор шины, можно ли их использовать
• Выбираем зимнюю резину, какая зимняя резина, какое давление в зимней резине нужно маркировать на зимней резине, как правильно выбрать зимнюю резину, лучшая зимняя резина 2019
• Рейка рулевая рейка, стук рулевой рейки, причины стука и ремонт рулевой рейки своими руками
• Бескамерные автомобильные шины, комплект для ремонта бескамерных шин, ремонт бескамерной шины своими руками
• Русские шины, Русские шины Зимние, Всесезонные российские шины, Воронежские шины АМТЕЛ, Шины «Матадор Омск Шина», Кама-шины автобус мирового класса
• Как открыть машину без ключа.
