Схема китайского блока питания для светодиодных лент. Ремонт и особенности китайских блоков питания для светодиодных лент: на что обратить внимание

Как устроены дешевые китайские блоки питания для LED лент. Какие типичные неисправности встречаются. Как провести ремонт своими руками. На какие конструктивные особенности обратить внимание при выборе и эксплуатации.

Содержание

Типичные неисправности дешевых китайских блоков питания для светодиодных лент

При ремонте недорогих китайских блоков питания для LED лент чаще всего встречаются следующие неисправности:

  • Вздутие электролитических конденсаторов в первичных и вторичных цепях
  • Выход из строя силового ключа в первичной цепи
  • Поломка ШИМ-контроллера
  • Пробой первичной обмотки силового трансформатора
  • Выгорание оптрона в цепи обратной связи
  • Пробой стабилизатора напряжения TL431

Часто причиной неисправностей становятся конструктивные недостатки, заложенные производителем для экономии. Поэтому при ремонте важно не просто заменить сгоревшие компоненты, но и выявить изначальные проблемы схемы.

Пошаговая инструкция по диагностике неисправностей блока питания светодиодной ленты

При ремонте блока питания LED ленты рекомендуется придерживаться следующего алгоритма:


  1. Визуально осмотреть плату на предмет вздутых конденсаторов, прогаров и других очевидных повреждений
  2. Проверить целостность входного предохранителя
  3. Прозвонить силовой ключ и диодный мост на входе
  4. Проверить электролитические конденсаторы первичной и вторичной цепей
  5. Измерить сопротивление первичной обмотки трансформатора
  6. Проверить работоспособность ШИМ-контроллера
  7. Проверить оптрон и стабилизатор TL431 в цепи обратной связи
  8. Последовательно заменить неисправные компоненты, начиная с наиболее вероятных причин

Такой системный подход позволяет быстро локализовать неисправность и устранить ее причину.

На что обратить внимание при ремонте китайских блоков питания

При ремонте дешевых китайских блоков питания LED лент следует учитывать следующие особенности их конструкции:

  • Использование компонентов низкого качества и сомнительных аналогов
  • Намеренное занижение номиналов ключевых элементов схемы
  • Размещение проблемных компонентов в труднодоступных местах под трансформатором
  • Применение автогенераторных схем без специализированных ШИМ-контроллеров
  • Экономия на элементах защиты и стабилизации выходных параметров

Эти особенности необходимо учитывать при диагностике и замене компонентов. В некоторых случаях может потребоваться модификация исходной схемы для повышения надежности.


Как повысить надежность отремонтированного блока питания

После выявления неисправности и замены сгоревших компонентов рекомендуется выполнить следующие действия для повышения надежности:

  • Заменить все электролитические конденсаторы на более качественные
  • Установить резисторы большей мощности в критичных цепях
  • Добавить дополнительные элементы защиты по входу и выходу
  • Улучшить теплоотвод силовых компонентов
  • При возможности заменить автогенераторную схему на ШИМ-контроллер
  • Увеличить сечение проводников на плате в силовых цепях

Эти меры позволят существенно повысить ресурс и стабильность работы отремонтированного блока питания.

Выбор качественного блока питания для светодиодной ленты

Чтобы избежать частых поломок, при выборе блока питания для LED ленты стоит обратить внимание на следующие моменты:

  • Выбирать проверенные бренды, например Mean Well
  • Обращать внимание на наличие сертификатов безопасности
  • Выбирать блоки с запасом по мощности 20-30%
  • Отдавать предпочтение моделям в металлическом корпусе с вентиляцией
  • Проверять наличие защиты от перегрузки, КЗ, перегрева
  • Выбирать блоки со стабилизацией выходного напряжения

Качественный блок питания обойдется дороже, но прослужит значительно дольше дешевых аналогов и обеспечит стабильную работу светодиодной ленты.

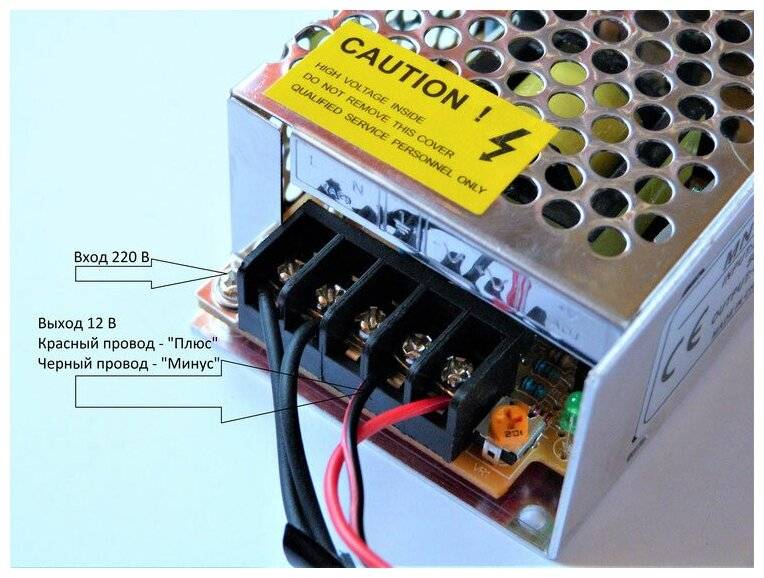

Правила подключения светодиодной ленты к блоку питания

Для обеспечения длительной и стабильной работы светодиодной ленты важно соблюдать следующие правила при ее подключении к блоку питания:

  • Не превышать максимально допустимую нагрузку блока питания
  • Использовать провода достаточного сечения
  • Обеспечить надежный контакт в местах соединения
  • Равномерно распределять нагрузку при большой длине ленты
  • Обеспечить эффективное охлаждение блока питания
  • Защитить соединения от влаги и механических воздействий

Соблюдение этих простых правил поможет избежать многих проблем при эксплуатации светодиодного освещения.

Распространенные ошибки при подключении светодиодных лент

При монтаже систем освещения на основе светодиодных лент часто допускаются следующие ошибки:

  • Параллельное подключение нескольких блоков питания
  • Превышение максимально допустимой длины ленты
  • Использование проводов недостаточного сечения
  • Некачественная пайка или обжим соединений
  • Отсутствие защиты от влаги в местах соединений
  • Неправильный расчет необходимой мощности блока питания

Эти ошибки могут привести к нестабильной работе, снижению яркости, перегреву и преждевременному выходу из строя как блока питания, так и самой светодиодной ленты.


Заключение

Ремонт дешевых китайских блоков питания для светодиодных лент часто оказывается нецелесообразным из-за изначально низкого качества компонентов и схемотехнических решений. В большинстве случаев экономически оправдано приобретение нового качественного блока питания от проверенного производителя. Это обеспечит длительную и стабильную работу светодиодного освещения без лишних хлопот.


Схема китайского блока питания

Подробно: ремонт блоков питания спутниковых ресиверов своими руками от настоящего мастера для сайта olenord. Рассмотрим некоторые нюансы ремонта подробнее. Если ресивер работает, но некорректно, то в начале ремонта прежде всего следует проверить или переустановить заново все необходимые программные настройки оборудования. Если это не помогает, приступаем к проверке антенно-фидерного тракта — проверяем установки антенны не сдвинулась ли, нет ли повреждений или деформаций. Далее проверяем конвертер и подводящий кабель. Особо хочу заострить внимание на выборе антенного кабеля — применение некачественного Китай или Польша антенного кабеля типа RG-6U может привести к весьма серьезным последствиям.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Устройство, схема и принцип работы импульсного блока питания 12В 5А
  • Как найти неисправность в блоке питания светодиодной ленты и сделать ремонт своими руками
  • Обзор схем современных блоков питания
  • Как найти неисправность в блоке питания светодиодной ленты и сделать ремонт своими руками
  • Еще один блок питания, 12 Вольт 30 Ампер и 360 Ватт
  • Из чего состоит импульсный блок питания часть 3

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Пособие по ремонту блока питания для подписчика

Устройство, схема и принцип работы импульсного блока питания 12В 5А


By aki76 , February 13, in Схемотехника для начинающих. Добрый день, очень хочется научится ремонтировать импульсные блоки питания китайского производства, сейчас есть в наличии 3 шт «умерших» 12В 10А. Помогите пожалуйста со схемой таких блоков питания как на фото , хотя бы типовой, ну и может есть где-то типовые рекомендации, что и и в какой последовательности проверять?

Заранее благодарен. Мы принимаем формат Sprint-Layout 6! Экспорт в Gerber из Sprint-Layout 6. Конденсаторы Panasonic. Часть 4. Полимеры — номенклатура. Главной конструктивной особенностью таких конденсаторов является полимерный материал, используемый в качестве проводящего слоя. Полимер обеспечивает конденсаторам высокую электрическую проводимость и пониженное эквивалентное сопротивление ESR.

Номинальная емкость и ESR отличается в данном случае высокой стабильностью во всем рабочем диапазоне температур.

А повышенная емкость при низком ESR идеальна для решения задач шумоподавления и ограничения токовых паразитных импульсов в широком частотном диапазоне. Читать статью. Базовые знания есть, по крайней мере в неработающих мониторах электролиты перепаивать могу STM32G0 — средства противодействия угрозам безопасности.

Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы. Особенно чувствительными эти расходы стали теперь, в процессе массового внедрения IoT.

Обладая мощным набором инструментов информационной безопасности, микроконтроллеры STM32G0 производства STMicroelectronics, объединив в себе невысокую цену, энергоэффективность и расширенный арсенал встроенных аппаратных инструментов, способны обеспечить полную безопасность разрабатываемого устройства. Там делов — на 10 минут — при наличии приборов и мозгов До 48 слоев. Быстрое прототипирование плат.

Монтаж плат под ключ. Всегда думал, что на формумах люди обычно помогают друг другу, а не обсирают. Не знаю, можно ли это назвать базовыми знаниями,но по первому высшему образованию я «Радиофизик-электронщик», хоть и работаю немножко в другой отрасли уже лет Так что простите, о уважаемый «гуру» за мои тупые вопросы Краб чертовски прав,менятелей надувшихся кондёров даже в зоопарке полно,а вот если нет визуально сгоревших деталей то тупик.

Нет осцилла под рукой,тупо мерять и менять у него не получилось,зудит и греется один из ключей. БП мощней 30 ампер. Я их тебе дал Ремонтировал подобный,24в,вт. Выходные трасформаторы поджарены,может и КЗ где есть,импульсы посмотреть нечем,светодиоды вместо выходных транзисторов между б-э горят одинаково,а какая форма ХЗ. Уверяет что всё перерыл,я ему уже предлагал всё тупо поменять. You can post now and register later. If you have an account, sign in now to post with your account. Note: Your post will require moderator approval before it will be visible.

Restore formatting. Only 75 emoji are allowed. Display as a link instead. Clear editor. Upload or insert images from URL. Схемотехника для начинающих Search In.

All Activity Home Вопрос-Ответ. Recommended Posts. Posted February 13, Share this post Link to post Share on other sites. Студенческое спонсорство. Posted February 13, edited.

Напарник долбит похожий уже месяц,попалил уже 2 пары дорогих транзисторов,пищит и кипит. STM32G0 — средства противодействия угрозам безопасности Результатом выполнения требований безопасности всегда является усложнение разрабатываемой системы.

Производство печатных плат До 48 слоев. Копать просто надо уметь. Join the conversation You can post now and register later. Reply to this topic Go To Topic Listing. Announcements Прочитайте перед созданием темы! Давно не встречал в Интернете слов «вежливость», «воспитанность». Подскажите, эти слова еще что-нибудь означают, или можно считать их устаревшими? Вторая с недоумением — А где мотор? У него тут нет мотора. Усилитель Apex AX Порядок цифр, для наглядности:. Голь на выдумки хитра способы, приемы, методы, хитрости.

Рецепт классический. Особого ничего нет. Канифоль выбираю светлого сорта. Раствор получается насыщенный, слегка вязкий, но хорошо растекается. Никаких добавок не прибавляю. Качество спирта раньше проверял на стекле. Если, после высыхания оставался белый налёт, то в спирте много примесей.

Если в спирте примесей нет, то и появление налёта не наблюдается. Но с другой — он имеет очень едкий запах. Так как флюс жидкий, а не пастообразный, то он хранится в двух расфасовках: в флакончике из под лака для ногтей, имеющего слегка подстриженную для придания жёсткости кисточку и в шприце со стандартной тонкой иглой. Для труднодоступных мест.

Sstvov Да нет, это было бы слишком просто. С питанием все нормально. Нет уж, «видосики» Вы как нибудь сами смотрите. А не ссылками на видосики. Но мой самый любимый ЛТИ и чисто спирто-канифольный флюс cобственного приготовления, из светлых сортов канифоли. Рецепты простых эффективных флюсов ссылки на видео. Sign In Sign Up.


Как найти неисправность в блоке питания светодиодной ленты и сделать ремонт своими руками

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Идеальный номер два? А или легенда изнутри.

Схема импульсного блока питания, общие сведения об устройстве, его преимущества и недостатки. Процесс изготовления и тестирование прибора .

Обзор схем современных блоков питания

Как самому собрать простой блок питания и мощный источник напряжения. Порой приходится подключать различные электронные приборы, в том числе самодельные, к источнику постоянного напряжения 12 вольт. Блок питания несложно собрать самостоятельно в течении половины выходного дня. Поэтому нет необходимости приобретать готовый блок, когда интереснее самостоятельно изготовить необходимую вещь для своей лаборатории. Блок питания 12в Каждый, кто захочет сможет изготовить 12 — ти вольтовый блок самостоятельно, без особых затруднений. Кому-то необходим источник для питания усилителя, а кому запитать маленький телевизор или радиоприемник Шаг 1: Какие детали необходимы для сборки блока питания

Как найти неисправность в блоке питания светодиодной ленты и сделать ремонт своими руками

Используя светодиодное освещение, многие радуются лишь до тех пор, пока оно исправно работает. Поломка блока питания светодиодной ленты может не только огорчить, но и ударить немного по карману. Сегодня мы рассмотрим ремонт блока питания для светодиодной ленты, типичные его неисправности и методики их устранения. Зачастую все дешевые китайские блоки питания для светодиодных лент выглядят примерно так. Стоит ли браться за ремонт такого блока?

Неотъемлемой частью каждого компьютера является блок питания БП. Он важен так же, как и остальные части компьютера.

Еще один блок питания, 12 Вольт 30 Ампер и 360 Ватт

Импульсный блок питания — это инверторная система, в которой переменное напряжение преобразовывается в постоянное, а затем из него формируются импульсы повышенной частоты. Такой прибор стоит довольно дорого и купить его могут только обеспеченные люди. Все те, кто не относится к этой категории, стараются изготовить устройство своими руками. Для этого понадобятся необходимые материалы и схема импульсного блока питания 12 В 5А. Перед тем как сделать импульсный блок питания своими руками, необходимо подробно изучить его конструктивные особенности, принцип действия, достоинства и недостатки. С помощью этой информации можно ускорить процесс создания, а также сделать устройство более качественным и долговечным.

Из чего состоит импульсный блок питания часть 3

Войдите , пожалуйста. Хабр Geektimes Тостер Мой круг Фрилансим. Мегапосты: Криминальный квест HR-истории Путешествия гика. Войти Регистрация. Сегодня хотел бы рассказать Вам о своём опыте переделки самого обычного китайского БП ATX в регулируемый источник питания со стабилизацией тока и напряжения А, В. В этой статье мы подробно рассмотрим работу ШИМ контроллера TL, обратной связи и пробежимся по модернизации схемы БП и разработке самодельной платы усилителей ошибок по напряжению и току.

Зачастую все дешевые китайские блоки питания для светодиодных Схемы в таких блоках почти всегда одинаковые, для наглядности.

Всем известно, что существует такая операция как предпродажная подготовка товара. Простое, но очень необходимое действие. Позволю себе быть мнительным и выскажу предположение, что всё это не случайно, а является составляющим элементом политики производителя направленной в конечном итоге на уменьшение срока службы производимого товара, следствием чего является увеличение продаж. Приняв решение об активном использовании миниатюрного электромассажёра конечно же, китайского производства сразу же обратил внимание на его блок питания внешне похожий на зарядное устройство мобильного телефона да ещё и с надписью COURIER CHARGER — мобильное зарядное устройство.

Светодиодные ленты, будучи очень эффективными и практичными осветительными приборами, все прочнее стали входить в нашу жизнь. С их помощью можно создать невероятную по красоте подсветку, как дома, так и на улице. Но для того, чтобы работа светодиодной ленты была возможна, нужно подключить к ней блок питания БП. Но именно этот компонент является слабым звеном всей схемы подключения, так как из-за того, что БП преобразует напряжение сети В в 12 В он часто перегорает. Чтобы не тратиться на покупку нового устройства, его можно починить своими руками. О том, как проводится ремонт данного приспособления, вам расскажет данная статья.

Портал QRZ.

Простой и надежный блок питания своими руками при нынешнем уровне развития элементной базы радиоэлектронных компонентов можно сделать очень быстро и легко. При этом не потребуются знания электроники и электротехники на высоком уровне. Вскоре вы в этом убедитесь. Изготовление своего первого источника питания довольно интересное и запоминающееся событие. Поэтому важным критерием здесь является простота схемы, чтобы после сборки она сразу заработала без каких-либо дополнительных настроек и подстроек. Следует заметить, что практически каждое электронное, электрическое устройство или прибор нуждаются в питании. Отличие состоит лишь в основных параметрах — величина напряжения и тока, произведение которых дают мощность.

Я много работаю с низковольтной электроникой, для которой часто требуется изменять напряжение. Мне надоело каждый раз искать аккумуляторы и подбирать к ним нужные резисторы, чтобы лишь проверить небольшой участок цепи. В идеале, я хотел, чтобы можно было быстро и легко выбрать нужное напряжение и проверить устройство. Поэтому я решил сделать регулируемый лабораторный блок питания для тестирования электроники.


Сюрпризы схем китайских блоков питания эконом класса.

Обслуживая очередной объект с щитами управления бассейном. На достаточно не бедном объекте, с удивлением обнаружил, что используемый блок питания оперативных цепей построен не на закрытом модульном БП а открытом БП в корпусе. Отчего сборщику того щита пришлось его колхозить стяжками на перекрест к дин рейке. Это какой-то китайский NoName HSM-15-12, который благополучно сдох и обесточил цепи управления. Кстати, из цепей управления питал он только одно промежуточное реле 1Вт мощности, потому причина его гибели при такой низкой нагрузки для меня неясна.
Заменять на подобный нет желания, потому предложил поставить там, проверенный временем модульный MeanWell HDR-15-12 на 15Вт/12В, с таким БП проблем быть не должно.
При том, что этот блок питания дешёвый внешне он выполнен аккуратно, штамповка и сборка сделана на высоком технологическом уровне. На алюминиевых деталях, заусенцев нет, присутсвуют различные пазы, для фиксации платы, и перфорированной крышки. При сборки ничего не перекошено, и не играет в руках, внешне алюминий матовый, врннутри полированн.
В целом в руках держать приятно.

Не в последнюю очередь, по этой причине я, решил по-быстрому его отремонтировать, тем более список поломок таких БП банален:
— Электролиты, как первичных так и вторичных цепей питания.
— Силовой ключ первичной цепи + ШИМ, либо просто интегрированный ШИМ с обвязкой.
— В редких случаях первичка трансформатора.
— Оптрон ОС, и/или микросхема TL431.

Когда открыл этот БП, то выяснялось, что он построен, на автогенераторной схеме без микросхем ШИМ.
Электролиты первичной и вторичной цепи вздуты, предохранитель цел, входной диодный мост и ключ первичной цепи целы, при подключении ни каких признаков жизни не демонстрирует.

Имея определенный опыт ремонта таких изделий обольщаться простой ремонта не стал. Заменил вздутые конденсаторы проверил силовой ключ первичной цепи, мост и предохранитель — целы. Включил через балласт, чтобы избежать взрывов, если что. БП признаков жизни так и не поддал. Решил проверить оптопару, для этого надо выпаять. Но тут выяснилась первая «тупость» а точнее говоря сознательная подлость конструкции – оптопара находится под силовым трансформатором… стало быть надо выпаять и его!

Вот как это выглядело после ремонтных работ о чем будет ниже:

Ну что-ж, «надо, значить надо», аккуратно выпаиваю трансформатор и оптрон.
Подключаю его выводы 1-2 к лабороторнику, задав ограничение по напряжению в 1.2В а току в 20мА. На выводах оптрона 3-4 мерим сопротивление, и получаем – 1.2кОм (обычно порядка 40-65 Ом) значит сдохла и оптопара.

Тут я допустил оплошность, будучи уверенным в том, что все позади, запаял трансформатор на место и включил БП на прямую. Слава Богу, ничего не произошло, но БП так и не подал признаков жизни.

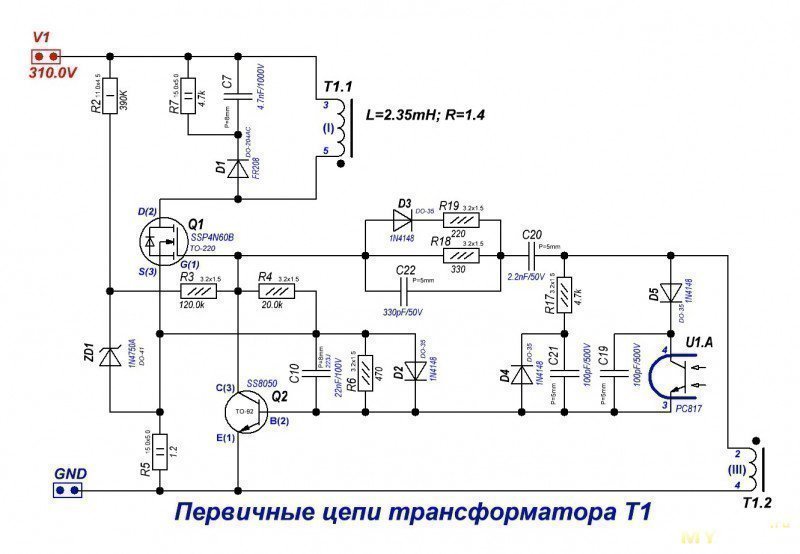

Пришлось делать того чего, не хотелось в рамках данного проекта — срисовывать схему по образцу платы. Так как, входные цепи были уже проверены решил сэкономить время и вычерчивать только ту часть схемы где много всякой обвязки и не очевидно, как она устроена. Где-то потихоньку начал высокую сторону реставрировать…


Но походу работы решил сделать ход конем. Подключить к выходу БП, параллельно лабораторник, и начать подымать напряжение до номинала, чтобы проверить вторичную цепь. Только начал наращивать напряжение, как лабороторник уперся в ограничение тока 1А.
Проверяю диод вторичной цепи – пробит!
Заменяю безимяный китайский 3IDQ 100E, на аналогичный по корпусу SR560.

Снова поддаю и увеличиваю напряжения.
Все хорошо, загорелся светодиод, в защиту уже не уходим, но замечаю, что при 12В потребляемый ток аж 130мА! Для 15Вт БП, это слишком лихо для холостого хода. Нащупываю плату, в первую очередь баластные резисторы, но они холодны. Тем временем где-то выделяются 1.5Вт тепла. Вдруг неожиданно обжигаю палец об поверхность платы, под… трансформатором, там где, стоит перепаянный оптрон… и парочка резисторов. Но, не оптрон горяч, а резистор возле него. Отключил все.

Выпаял трансформатор для расследования причин.
Начинаю срисовывать всю вторичку, чтобы понять, что там за резисторы стоят ну и в целом как она устроена.

Проверяю микросхему TL431А – пробит по всем направлениям. Это конечно плохо, но еще не причина потерь мощности аж в целые 1.5Вт.
И тут барабанная дробь… номинал сопротивления в цепи оптрона R11 – 100Ом, это при 12вольтах номинала напряжения! И спрятан этот резистор вместе с оптроном прямо под силовой трансформатор!
Мое мнение, что это какое-то сознательное вредительство.
И действительно, если принять падение напряжение на открытом оптроне в 1.2В, и микросхеме TL431A в 2.5В, то мы имеем ток I=(Uin-DUopt-DU431)/R11=(12-1.2-2.5)/100= 0.083А = 83mA (при сгоревшем TL431 этот ток будет выше — 108mA). При максимально допустимом токе оптрона в 50mA, очевидно что проживет, он не долго. Сколько прожил этот БП на том объекте, не знаю. Судя по чистому корпусу его поставили не давно. Поэтому перепаял сгоревший TL431A и заменил R11 со 100 на 680Ом.

Снова запаял трансформатор на место,

включил блок питания в сеть и он заработал.

Нагрузил его лентой – полет нормальный. Все!

Вот такие, вот дела. Китайцы, не просто «экономят» а тупо в цепь ОС закладывают такой резистор из-за которого впоследствии вылетит целый набор компонентов. Чтобы ремонтнику было веселее, проблемные компоненты прячутся под трансформатор!!!

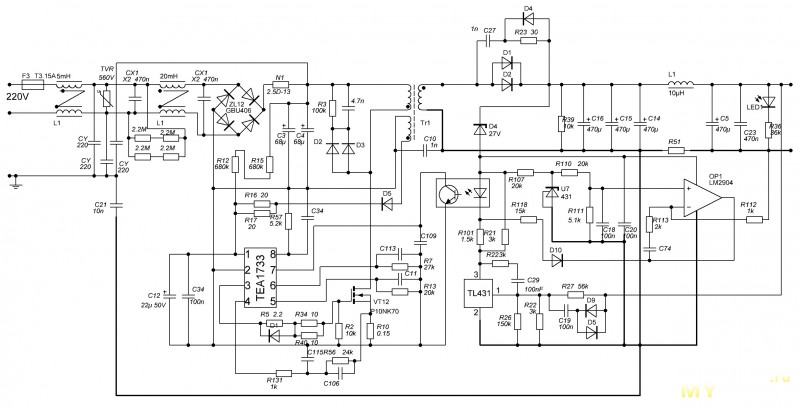

По просьбе трудящихся добавляю всю принципиальную схему:

power — Питание 20 м светодиодных лент

Примечание: Как изначально задавался вопрос, ставился параллельное подключение двух источников питания.

Не делай этого (пожалуйста).

Как вы правильно заметили, припасы должны быть в идеальном балансе, чтобы это работало правильно. Это означает, что если опорные напряжения, архитектура, условия окружающей среды, производственные условия и бинирование не идентичны, что на практике невозможно, один источник будет нести некоторую часть другого источника в качестве нагрузки.

То, что именно произойдет, зависит от деталей конструкции источников питания. Он может варьироваться от одного источника питания, который просто отключится (в этом случае его добавлять бессмысленно) до больших круговых токов, которые приводят к дополнительному выделению тепла (неэффективность, износ, повреждение), разрушению деталей, пожару или даже повреждению двигателя.

Многие блоки питания плохо сконструированы и имеют неправильную маркировку. В лучшем случае вы полагаетесь на предохранительные механизмы (предохранители, диоды и др.) в номинальном корпусе для обеспечения нормальной работы. Умышленно разбивать машину из-за подушек безопасности — не лучший план.

Соединение выходов 2 несогласованных источников питания вместе опасно и никогда не должно предприниматься.

  1. Либо вы можете включить питание из середины полосы, чтобы уменьшить видимое изменение яркости, либо…

  2. Просто разрежьте полосу посередине и запитайте каждую половину отдельно с обоих концов (каждая полоса питается от одного конца).

ОП теперь предполагает, что он/она будет использовать один источник питания и подключаться к обоим концам. Если вы используете один источник питания на обоих концах, возникает вопрос, как вы доставите один источник питания на дальний конец?

Есть много способов сделать это, но давайте рассмотрим некоторые крайности:

Источник питания находится на одном конце

Этот сценарий точно такой же, как и раньше (выше), но теперь у нас есть внешний путь для передачи не является частью светодиодной ленты (в светодиодной ленте этот путь также встроен). Предполагая, что проводники, которые мы используем снаружи, намного больше, чем те, что внутри, это поможет уменьшить потери на дальнем конце, вы повысите относительную яркость между ближним и дальним концами за счет большего количества кабеля и усилий по установке. В середине все равно будет тусклее, а распределительный кабель, который вы используете для подачи тока на дальний конец, должен иметь очень низкое сопротивление (большой диаметр или многожильный), чтобы максимизировать эффект.

Блок питания находится посередине

Лучшее (самое простое, дешевое, быстрое) — просто коснуться светодиодной ленты центральным нажатием. Подайте питание от центра полосы вместо концов. Вам не нужны никакие дополнительные кабели. Текущая нагрузка в каждой ветви теперь составляет половину того, что было раньше, и, следовательно, изменения напряжения/яркости между двумя ветвями составляют половину того, что было в конфигурации с конечным питанием.

Добавить дополнительный обратный провод

В некоторых других ответах было предложено это решение, но не обсуждались последствия этого дополнительного провода. Чтобы понять это, вам понадобится значащий провод для этого пути. Провод 24AWG составляет примерно 0,08 Ом/метр. При 6 А и 20 метрах вы потеряете почти 60 Вт мощности в этой обратной линии, а напряжение вашего светодиода упадет с 24 В до менее чем 15 В. Ваши светодиоды будут очень тусклыми. Если вы увеличите провод до 8AWG, потери мощности упадут примерно до 1,5 Вт, а напряжение питания светодиода будет около 23,8 В, но стоимость этого провода превысит стоимость светодиодов, предполагая, что вы можете добиться лучшего общего освещения. (не говоря уже о простоте установки, более низкой стоимости и более высокой эффективности — более длительный срок службы / более низкий счет за электроэнергию) с более короткими полосами (например, с центральной подачей).

Управление яркостью

Люди ключ к внезапным изменениям яркости. Стандартные установки будут управлять человеческим глазом как можно лучше. Например, для длинного прямого бега ключевым моментом является сохранение баланса и симметрии.

Этот тип топологии позволяет избежать внезапных «пилообразных» диаграмм яркости или длительных затуханий, которые обычно замечают люди. Идея состоит в том, чтобы разумно разбивать ваши прогоны и кормить их так, чтобы свести к минимуму общие вариации и резкие изменения.

Для еще более длинных тиражей или для дальнейшего минимизации вариаций, как указано выше, допустимо подавать оба конца полос и продолжать разделение по мере необходимости. Большинство производителей светодиодных лент выпускают инструкции по установке с указанием максимальной рекомендуемой длины ножки для любого типа ленты, поэтому вам лучше всего прочитать эти рекомендации и следовать им.

Как разрезать/подключить/запитать светодиодные ленты COB FOB

Добро пожаловать в статью Ширли, посвященную светодиодным лентам.

Световая лента COB изготовлена ​​из гибкой световой ленты нового типа. Он мягкий, ультратонкий, обладает высокой яркостью, может произвольно изгибаться, энергосберегающий и экологически чистый, пользуется большой популярностью среди архитекторов и дизайнеров.

Но поскольку световые полосы COB обычно имеют длину 5 метров в рулоне, и мы не обязательно используем 5 метров в повседневном использовании, нам часто приходится резать или соединять несколько полос. Как правильно использовать световые полосы COB? Сегодняшний контент БЛОГА будет доступен вам.

Если вы хотите быстро и интуитивно разобраться в этих вопросах, вы можете посмотреть видео ниже: https://youtu.be/deXAvhICEcc. Продолжительность 11 минут, со звуком и английскими субтитрами.

В видео вы узнаете о следующем:

1. Как резать светодиодные ленты COB?
2. Как подключить световые ленты COB без пайки проводов?
3. Какие аксессуары удобны в использовании?
4. Как настроить более подходящий блок питания?

Если вам нравится читать текстовые пояснения, продолжайте читать. В тексте 2000 слов, и вы можете прочитать его примерно за 10 минут.

1. Как разрезать световые полосы

Чтобы разрезать полосу COB, вам понадобятся только ножницы. Конечно, используйте линейку, чтобы измерить необходимую длину, прежде чем резать ее.

На печатной плате световой полосы четко обозначены места, которые можно разрезать, и ее можно разрезать по этим линиям. Единичная длина линии отреза светодиодной ленты различна, что определяется схемотехникой внутри печатной платы. Небольшие блоки перед каждой группой линий резки соединены параллельно, поэтому их можно использовать в обычном режиме после резки.

Подробные инструкции по резке и установке можно найти в другой статье YIFORD.

Разрежьте по обозначенной отметке, светодиодные ленты можно использовать как обычно, что произойдет, если их не обрезать по обозначенной отметке? Например, вы обнаружите, что несколько огней в конце не горят. Способ решить эту проблему — отрезать остальные нечеткие огни, не забудьте отрезать по линии разреза.

Ниже приведены длины режущих блоков некоторых полос COB.

2.1 Как подключить светодиодные ленты COB

Стандартная упаковка световых лент COB составляет 5 метров в рулоне, и на обоих концах соединены двухцветные параллельные провода № 20, один красный и один черный. Конечно, мы также можем предоставить разъем постоянного тока, оба из которых могут быть напрямую подключены к источнику питания.

Например, если он проводной, он напрямую подключен к источнику питания с клеммой. Светодиодные ленты, подключенные к разъему постоянного тока, можно напрямую подключить к источнику питания со штекерным разъемом постоянного тока.

Как подать питание на обрезанные световые полосы без проводов или входных клемм постоянного тока?

Есть два способа решить эту проблему:

Использовать паяльник или кристаллический соединитель.

Для работы с паяльником необходимо подготовить оловянную проволоку и канифоль, а также определенные навыки, которые я специально здесь не привожу.

Самый простой и быстрый способ — использовать этот разъем с прозрачным кристаллом, специально разработанный для светодиодных лент COB. Он небольшой и имеет высокую прозрачность, не влияя на световой эффект.

Это прозрачный торцевой разъем. Вы увидите, что есть два симметрично расположенных металлических штифта, не нужно различать положительный и отрицательный. Подготовьте провод 22Awg. Держите соединение между проводом и световой полосой на одном уровне.

Положительный полюс провода противоположен положительному полюсу светодиодных лент. Вставьте световые полосы и провод в соответствующее положение разъема соединительной клеммы, вставьте конец светодиодной ленты в разъем и убедитесь, что медный лист находится чуть ниже металлического штифта разъема.

Чтобы завершить соединение, используйте инструмент, чтобы надавить на металлический штифт до поверхности Пока. Если у вас нет инструмента под рукой, вы можете надавить на него ногтевой пластиной, и вы увидите, что металлическая игла вставлена ​​в медный лист провода и световой полосы. Аккуратно потяните светодиодные ленты, чтобы убедиться, что они зафиксированы на месте и хорошо подключены.

Как показано на рисунке, светодиодные ленты COB теперь подключены к 2 проводам, и тест прошел успешно.

Для получения подробной информации нажмите на картинку для просмотра видео:

Если ваш источник питания имеет разъем постоянного тока , как вы подаете питание на эту полосу света? Другие аксессуары можно найти на нашем сайте.

Обратите внимание, что разъем постоянного тока разделен на

положительных и отрицательных полюсов. Положительная клемма печатной платы подключена к положительной клемме разъема постоянного тока, а отрицательная клемма печатной платы подключена к отрицательной клемме разъема постоянного тока, так что разъем постоянного тока может нормально работать, когда он подключен к постоянному току. разъем блока питания.

Если подключение обратное, не о чем беспокоиться. В результате светодиодные ленты просто не загораются. Из-за функции защиты от обратного тока в светодиодных лентах источник питания и светодиодные ленты не перегорают.

С этим кристаллическим соединителем мы можем использовать этот соединитель там, где неудобно расположить световые полосы, чтобы сформировать схему конструкции с полостью посередине и светлыми сторонами. В то же время его можно сгибать в разные формы, а также можно соединять несколько световых полос COB.

2.2 Как без проблем соединить 2 световые полосы COB?

Позвольте мне показать вам еще один межплатный кварцевый разъем, который не является положительным/отрицательным. Он также очень прост в использовании. Расположите положительные полюса двух световых полос друг против друга и вставьте их в клеммы. Используйте инструмент, чтобы надавить на металлический штифт, пока поверхность не станет плоской. Металлические штифты вставляются в медный лист печатной платы, образуя проводящий мост.

После подключения к источнику питания вы можете видеть, что соединение также может излучать свет, не влияя на общий эффект.

Если у вас есть этот аксессуар с прозрачным кристаллическим разъемом, вы также можете превратить кристаллический разъем «плата-плата» в разъем «плата-провод».

Метод работы аналогичен предыдущему. Положительный полюс платы COB противоположен положительному полюсу платы PCB. Вставьте два конца кристаллического соединителя соответственно, а затем нажмите на него, световая панель COB подключена к линии и может быть напрямую подключена к источнику питания.

Метод работы можно посмотреть в следующем 15-секундном видео:

3. Как установить светодиодные ленты COB

На обратной стороне световой ленты COB имеется клей, который можно наклеить на поверхность объекта после снятия клея. Металл, плита, пластик и т.д. могут быть наклеены.

Световые полосы COB излучают равномерно, без темных участков и пятен.

Если вы хотите улучшить световые эффекты и защитить светодиодные ленты, вы можете рассмотреть возможность использования алюминиевых профилей. С алюминиевыми профилями вы можете сделать световую полосу более равномерной и способствовать рассеиванию тепла и увеличению срока службы продукта.

Yiford предлагает более 300 различных алюминиевых профилей, вот несколько габаритных чертежей для справки. Более подробную информацию можно найти в разделе алюминиевых профилей на сайте yiford.

Этот алюминиевый профиль также подходит для световых полос SMD. Из сравнительной таблицы видно, что после добавления алюминиевого профиля свет становится более равномерным, но однородность по-прежнему не такая хорошая, как у световых полос COB.

4. Как правильно настроить блок питания

При использовании световой ленты не подсоединяйте ее слишком долго, так как длинная световая полоса будет выдерживать слишком большой ток, что может повредить световую полосу. Для световой полосы 10 метров на ватт мы рекомендуем самую длинную полосу 5 метров.

Если вам нужно подключить больше, вам нужно соединить их параллельно, а затем подключить к источнику питания.

При выборе блока питания рекомендуется оставить 20% добавленной стоимости. То есть, если вашей светодиодной панели требуется 50 Вт, 20%, добавленные к 50 Вт, составляют 60 Вт, потому что максимальная потребляемая мощность будет 60 Вт. Можно использовать источник питания, который может превышать требуемую мощность, но вы никогда не должны использовать источник питания с такой же или меньшей номинальной мощностью, как требуемая мощность.

Чтобы рассчитать требуемую мощность (в ваттах), просто умножьте мощность на метр полосы на длину питаемой полосы. Поэтому, если вы хотите усилить полосу мощностью 10 Вт на метр до 5 метров, вам нужно всего лишь умножить 5 метров на 10 Вт на метр, то есть 50 Вт, а затем увеличить значение 20% на 50 Вт, чтобы получить 60. Вт, поэтому идеальным выбором будет блок питания мощностью 60 Вт или 72 Вт. Приемлем даже источник питания мощностью 60 или 90 Вт, потому что ваша полоса COB будет извлекать только необходимую мощность из источника питания.

Источники питания подразделяются на водонепроницаемые и невлагозащищенные. Водонепроницаемый тип имеет провод, а не водонепроницаемый тип имеет клемму или клемму постоянного тока. Пользователь может выбрать подходящий источник питания в соответствии с потребностями своего проекта.

Вышеизложенное касается резки, подключения и электроснабжения световой полосы. Если у вас есть другие вопросы, пожалуйста, свяжитесь с компанией YIFORD по электронной почте [email protected], и мы будем рады ответить вам.

YIFORD специализируется на выпуске лент мягкого света с индексом цветопередачи выше 9.0 для рынка. Использование световых полос с индексом цветопередачи 90 или выше от YIFORD может сделать цвета объектов под светом чистыми, насыщенными и тщательными, такими как музеи, студии и выставочные залы. Здесь представлены изысканные детали и яркие цвета драгоценных культурных реликвий и произведений искусства. И нет светлой зоны и темной зоны. Какова его конкретная форма? Это 50-секундное видео поможет вам понять:

Спасибо, что прочитали эту статью.

Те, кто может видеть здесь, должны быть теми, кто действительно любит светодиодное освещение. Вы можете быть дизайнером интерьера, дизайнером продукции, инженером-электриком, архитектором, оптовым продавцом светодиодов, дистрибьютором освещения, заводом, торговцем…

Если вы ищете производителя высококачественного светодиодного освещения со сроком службы более 3 лет. Как долгосрочные партнеры, знакомые с рынком и конечными пользователями, обращайтесь в YIFORD. Yiford рада предоставить бесплатные образцы для тестирования.

Хотите узнать о компании YIFORD, пожалуйста, посмотрите видео:

https://youtu.be/TL5jsTDf33Q

Кроме того, следующие статьи также могут быть вам интересны:

Welcome read:

1. Почему выбрать высокий индекс реддинга цвета? что такое КРИ?

Ссылка: https://www.yiford.com/why-choose-high-color-redering-index-what-is-cri-.html

2. Как спроектировать и установить мягкий световой пояс шкафа ?

Ссылка: https://www.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
