Схема китайского диммера. Китайский регулятор мощности на симисторе: подробный обзор и анализ схемы — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как работает китайский регулятор мощности на симисторе. Какие основные компоненты входят в его состав. Для чего можно использовать такой регулятор. Какие особенности и недостатки есть у этого устройства.

Содержание

Принцип работы китайского регулятора мощности

Китайский регулятор мощности на симисторе представляет собой простое и недорогое устройство для управления мощностью различных электроприборов. Его основой является схема фазоимпульсного управления с использованием симистора.

Принцип работы регулятора заключается в следующем:

В начале каждого полупериода сетевого напряжения конденсатор C1 заряжается через резисторы R2, R3 и R4.
Когда напряжение на конденсаторе достигает порогового значения (около 32 В), срабатывает динистор DB3.
Динистор разряжает конденсатор C1 на управляющий электрод симистора VS1, открывая его.
Открытый симистор пропускает ток в нагрузку до конца полупериода.

Изменяя сопротивление потенциометра R4, можно регулировать время заряда конденсатора C1. Чем больше сопротивление, тем позже в каждом полупериоде будет открываться симистор, и тем меньшая мощность будет подаваться в нагрузку.

Основные компоненты регулятора мощности

В состав типичного китайского регулятора мощности на симисторе входят следующие ключевые компоненты:

Симистор (например, BTA41-600B) — основной силовой элемент схемы
Динистор DB3 — управляющий элемент для открытия симистора
Потенциометр R4 (обычно 470-500 кОм) — для регулировки мощности
Конденсатор C1 (0.1 мкФ) — задающий конденсатор
Резисторы R2, R3 — для настройки диапазона регулировки
Защитная RC-цепочка R1C2 — для защиты симистора

Все компоненты размещены на небольшой печатной плате, которая обычно монтируется в пластиковый или металлический корпус с радиатором для охлаждения симистора.

Области применения регулятора мощности

Благодаря своей универсальности, китайский регулятор мощности на симисторе может использоваться для управления различными типами нагрузок:

Регулировка яркости ламп накаливания и галогенных ламп
Управление мощностью нагревательных элементов (тэнов, электроплит)
Регулировка оборотов коллекторных электродвигателей
Управление мощностью паяльников, фенов, утюгов
Диммирование светодиодных ламп (с некоторыми ограничениями)

При этом важно учитывать ограничения по максимальной мощности нагрузки, которая обычно составляет 2000-4000 Вт для большинства моделей.

Преимущества китайского регулятора мощности

Данный тип регуляторов мощности обладает рядом достоинств, обуславливающих его популярность:

Низкая стоимость — в несколько раз дешевле брендовых аналогов
Компактные размеры — легко встраивается в различные устройства

Простота схемы — высокая ремонтопригодность
Широкий диапазон регулировки мощности
Универсальность применения для разных типов нагрузок
Высокий КПД за счет работы симистора в ключевом режиме

Эти преимущества делают китайские регуляторы мощности привлекательным выбором для многих применений, где не требуется высокая точность регулировки.

Недостатки и ограничения регулятора

Несмотря на достоинства, у китайских регуляторов мощности на симисторах есть и ряд существенных недостатков:

Низкое качество изготовления и сборки
Использование дешевых компонентов с большим разбросом параметров
Отсутствие защиты от перегрузки и короткого замыкания
Генерация помех в электросеть
Нелинейность регулировочной характеристики
Ограниченный ресурс работы при максимальной мощности

Поэтому при использовании таких регуляторов необходимо учитывать их ограничения и по возможности применять дополнительные меры защиты.

Анализ схемы регулятора мощности

Рассмотрим подробнее основные узлы схемы китайского регулятора мощности на симисторе:

Входная цепь — состоит из предохранителя и варистора для защиты от перенапряжений в сети.
Времязадающая цепь — образована резисторами R2, R3, R4 и конденсатором C1. Она определяет момент открытия симистора в каждом полупериоде.
Узел управления — включает динистор DB3, который открывается при достижении напряжения на C1 порогового значения и формирует управляющий импульс для симистора.
Силовой ключ — симистор VS1, коммутирующий ток нагрузки. Обычно используются симисторы на ток 16-25 А.
Защитная RC-цепочка — состоит из R1 и C2, защищает симистор от бросков напряжения при коммутации индуктивной нагрузки.

Такая схема обеспечивает плавную регулировку мощности в нагрузке за счет изменения угла открытия симистора в каждом полупериоде сетевого напряжения.

Особенности настройки регулятора мощности

При использовании китайского регулятора мощности на симисторе важно правильно выполнить его настройку:

Подстроечным резистором R3 устанавливают минимальный уровень мощности
Проверяют диапазон регулировки потенциометром R4
При необходимости корректируют значения R2 и R3 для оптимизации характеристики регулирования
Для индуктивных нагрузок может потребоваться подбор емкости C2
Настройку выполняют с подключенной реальной нагрузкой

Правильная настройка позволяет получить плавную регулировку во всем диапазоне и устранить возможные нежелательные эффекты (мерцание, гудение и т.п.).

Меры безопасности при работе с регулятором

При использовании и обслуживании китайского регулятора мощности на симисторе необходимо соблюдать следующие меры предосторожности:

Не превышать максимально допустимую мощность нагрузки

Обеспечить надежное заземление металлического корпуса устройства
Использовать качественные соединительные провода соответствующего сечения
Не допускать попадания влаги и посторонних предметов внутрь корпуса
При любых работах с регулятором отключать его от электросети
Не касаться оголенных токоведущих частей во время работы устройства

Соблюдение этих простых правил позволит избежать поражения электрическим током и выхода регулятора из строя.

Китайский регулятор мощности на симисторе. Подробности.- Elektrolife

Большую популярность у потребителей получил китайский регулятор мощности на

симисторе или диммер. Благодаря низкой цене и многообразию использования он пользуется не малым спросом. Кто уже разобрался в применении, тот использует его в быту. Кто еще нет, найдет ответы в этой статье. Далее рассмотрим:

принципиальную схему

ее описание
применение и некоторые замечания

Основные характеристики от производителя

Особенности:

1. Специальный дизайн с 1,6 мм, FR-4 высокой термостойкостью печатной платы.
2. Безопасная и надежная работа с большим током.
3. Конструкция двойной емкости: безопасный конденсатор и металлический пленочный конденсатор для более эффективной защиты.
4. Применяются материалы из алюминия и нержавеющей стали, более подходят для контроля температуры или контроля скорости и для использования в промышленности.

5. Красивая и легкая, безопасная, удобная, Высококачественная продукция. Не ржавеет после длительного использования.
6. В основном подходит для резистивных нагрузок, например, фонари.

Технические характеристики:

Диапазон напряжения: 10-220 В
Максимальная мощность: 2000 Вт
Вес нетто: 41,8 г
Рабочее напряжение: AC 220 V
Пластина радиатора размер: 48x35x30 мм

Принципиальная схема китайского регулятора мощности на симисторе

Описание работы схемы

В основе схемы лежит

фазоимпульсное управление мощностью. При подаче на схему питания через двухзвенный RC-фильтр в начале полупериода сетевого напряжения конденсатор С1 заряжается через резистор R2, и потенциометры R3, R4. С помощью переменных резисторов мы, по сути, меняем время заряда конденсатора С1. Чем больше сопротивление резисторов, тем дольше заряжается конденсатор. Следовательно, динистор будет срабатывать реже и наоборот, т.е. меняется рабочая частота генератора.

Этот резистор с конденсатором образуют времязадающую или частотозадающую цепочку.

Когда на выводах конденсатора С1 напряжение достигнет значения примерно 32 вольта (напряжение переключения симметричного динистора DB3), динистор отпирается и конденсатор разряжается по цепи управляющего электрода симистора VS1. Разряд конденсатора происходит мгновенно, вызывая быстрое запирание симметричного динистора. Напряжение на выводах конденсатора С1 скоро вновь становится достаточным для возврата динистора в проводящее состояние и для того, чтобы вызвать появление нового импульса, отпирающего симистор.

При малом сопротивлении цепи R2-R3-R4 порог в 32 вольта достигается быстрее и симистор отпирается раньше, а более высокое сопротивление вызывает большую задержку момента отпирания симистора и, следовательно, уменьшение мощности в нагрузке. Подстроечный резистор R3 позволяет установить границы регулировки мощности.

Для защиты симистора необходима цепочка R1-C2.

Она необходима для защиты от внешних перенапряжений, ограничения влияния dV/dt и тока перегрузки. Кроме того, разряд конденсатора С2 через симистор способствует его отпиранию, которое могло бы быть нарушено запаздыванием тока в индуктивной нагрузке.

Применение и некоторые замечания

Регуляторы можно использовать для широкого круга задач. Они обладают большим КПД, т.к. работают в ключевом режиме. Их можно применять для регулировки освещения (только не светодиодного),

при подключению к тэну или спирали можно регулировать температуру,

регулировать скорость домашнего вентилятора, скорости вращения электроинструмента — сверлильных станков или дрелей, болгарок, шлифовальных машин и других устройств, где используются коллекторные двигатели. Коллекторные двигатели не столь прихотливы к принципу регулировки как асинхронные двигатели. Для регулировки асинхронных двигателей применяются частотные преобразователи, которые имеют гораздо более сложную конструкцию, чем у диммера.

Встроенный в болгарку регулятор

Мощность диммера зависит исключительно от силового компонента – симистора. Недостаток можно отметить то, что на переходе силового элемента симистора образуется падение напряжения , а следовательно и нагрев. С этим борятся установлением симистора на теплоотвод. Чем мощнее подключаемая нагрузка, тем больше радиатор и расчетный ток симистора. Диммеры создают помехи. Поэтому необходима установка сетевых фильтров.

Конденсатор на схеме ниже осуществляет дополнительную фильтрацию при индуктивной нагрузке (электромотор, трансформатор и т.п.)

При нехватке пространства в месте установки можно обрезать как показано ниже

Надеюсь, мне удалось ответить на большинство ваших вопросов. Если они остались пишите в комменты, постараюсь ответить. Спасибо за ваше время, если материал был полезен, отметьте 5 звезд, пожалуйста, поддержите развитие сайта. Еще раз спасибо. Всем удачи.

Ссылки на основные компоненты:

Регулятор мощности на симисторе

Симисторы на 16 ампер

Симисторы на 20 ампер

Симистор BTA41-600B

org/Comment» itemscope=»»>
2022-11-07T13:40:34+00:00

Здравствуйте! Если конденсатор С1 не заряжается динистор будет постоянно открыт, через управляющий электрод будет постоянно протекать какой-то ток. Все зависит от того насколько испорчен конденсатор С1. При полном его пробое вся нагрузка ложится на резистор 4.7 кОм (особенно при выкрученном в ноль подстроечном резисторе на 470 кОм). Конденсатор лучше заменить даже, если он не показывает КЗ. Не забываем об емкостном сопротивлении, оно тоже меняется.
2022-10-30T08:08:16+00:00
Валентин
Доброго вам здоровья.
Большое спасибо за обзор. Интересно и поучительно и хорошие комментарии.
У меня в таком регуляторе очень хорошо горят сопротивление R2- 4,7 кОм и динисторы. Семистор не показывает замыкание между всеми ногами. Тут то и искать-это по моему или кондер С1 пробивает под напряжением или все таки дохлый семистор. Подскажите пож. почему так происходит. Спасибо.
2022-09-30T20:54:46+00:00
Можно убрать, для обогревателя он не обязателен
2022-09-30T20:51:03+00:00
Экспериментируйте! Возможно понадобится другой тип трансформатора, ведь на выходе трансформатора уже не будет нормальной синусоиды, фактически будут импульсы разной полярности с регулируемой скважностью. Применение трансформатора не лучший выбор, пробуйте на свой страх и риск
org/Comment» itemscope=»»>
2022-09-28T11:56:04+00:00
Сергей
Здравствуйте. Прочитал о том, что в качестве нагрузки может быть трансформатор. Значит ли это, что можно регулируя на первичной обмотке, получить регулирование на вторичной (низкой) обмотке?
Т.е. получить блок питания с регулируемым напряжением.
2022-09-21T06:31:13+00:00
Сергей
Скажите, пожалуйста, как избавиться от сильного шума устройства?
Шумит именно схема! Я предполагаю, что это конденсатор C2.

На какой его можно поменять или убрать совсем, может есть другое решение?
Регулируется электроодеяло. Ночью под гул трудно уснуть…
2022-07-22T10:07:23+00:00
Александр
Спасибо большое!
2
2022-07-22T09:50:42+00:00
Добрый день! Знаете, в целом работать будет, но нужно увеличивать номинальные значения некоторых элементов. Так C1 лучше увеличить до 500 В, иначе при случаянном выходе из строя динистора, он тут же взорвется. Динистор оставляем, значения R2 подымаем в два раза, R3 и R4 пока оставляем, если регулировка будет слабой можно попробовать увеличить. Защитную цепочку R1C2 меняем — резистор на 200 Ом, Конденсатор увеличиваем по напряжению, желательно в два раза.
Или если нагрузка не будет индуктивная, R1C2 можно вообще выпаять. Симистор напряжения должен тянуть, его можно не трогать. В целом скорее сложнее будет настроить регулировку после увеличения напряжения, но при желании все можно!
2022-07-21T16:18:14+00:00
Александр
Добрый день! Подскажите пожалуйста, а можно ли этот регулятор использовать в однофазной сети 400 вольт? Может для этого надо что-то в схеме поменять?
1
2022-06-06T20:02:26+00:00
Здравствуйте, Владимир! Регулятор мощности — это не совсем регулятор напряжения. Максимальное напряжение все равно останется завышенным, уменьшается действующее напряжение — максимальное напряжение деленное на корень из двух. Регулятор напряжения обрезает синусоиду, что приведет к неправильной работе блоков питания бытовой аппаратуры и вероятном выходе ее из строя. Не рекомендую проводить такие эксперименты. 230-235 вольт вполне нормальное напряжение. Холодильники лучше переносят завышенное напряжение, чем заниженное. При сильно высоких значениях — только стабилизатор.
3
2022-06-06T07:15:40+00:00
Владимир
у нас изначально завышено напряжение сети = 230 — 235в
холодильник,стиральную машину, кондиционер можно подключать?
2022-03-31T15:11:43+00:00
Ну понятно теперь, я так и думал. Там о киловатах нет речи. Одна плитка 60х60 и 4,5 м китайского греющего кабеля выдаёт всего 350-400Вт максимум, у меня их 3, вместо радиаторов,а нагревается до 75 градусов. этого вполне хватает.
Благодарю за ответ.
1
2022-03-31T13:56:11+00:00
Использование регулятора для работы с нагревателем вполне допустимо. Регулятор будет срезать амплитуду синусоиды, соответственно мощность, поступающую на нагревательный элемент. Здесь главное не перегрузить встроенный симистор. Он рассчитан на ток до 16А (приблизительно 3,5 кВт, но с хорошим радиатором или с текущим до 2КВт). Чтобы не перегорали провода желательно исключить механический выключатель. Тот же симистор может работать как выключатель, но без искрения. Управлять симистором легко с помощью низкого напряжения. Если хотите разобраться здесь более подробно https://elektrolife. ru/elektroshemy/simistornaja-optopara-upravlenie-simistorom/. При управлении симистором схему легче автоматизировать.
2022-03-31T13:19:55+00:00
А можно его поставить в цепь с нагревательным элементом. Я сделал нагреватель из керамогранита с греющим кабелем. И не хотелось бы его постоянно включать и выключать, Я думаю поставить такой регулятор что бы на кабеле было постоянно напряжение, но он наверное тогда понижал или повышал бы температуру. Смысл в том что от частые
отключений перегорают места соединения кабеля с проводом напряжения. Подскажите подойдёт этот регулятор. Или что бы вы посоветовали?
2021-03-23T18:54:26+00:00
Не паникуйте, решение обычно на поверхности. В первую очередь проверьте симистор, возможно он пробит. Для ВТА-16 и подобных, если смотреть на лицевую сторону левая и средняя ножка не должны показывать замыкание. Если собирали на макетке, иногда контакты бывают отходят. Прозвоните db3 он не должен пропускать ток, при напряжении ниже 30 В. Схема не может не работать при исправных элементах и правильном соединении. Все будет ок!
1
2021-03-23T11:44:05+00:00
Вообще не работает на выходе 220 и все
2021-03-11T20:31:13+00:00
Ток управления состоянием симистора проходит между управляющим электродом и анодом А1. Для открытия симистора нужно пропустить ток, так называемый Ig. Поэтому я и советовал Вам обратить внимание на внутреннюю структуру симистора. Ток не сможет протекать между А2 и управляющим электродом.
2021-03-10T19:23:10+00:00
Виталий
Объясните мне, дураку, что изменится, если поменять А1 и А2? Цитирую Андрея «нужно поменять местами выводы А1 и А2…..а то собрал — не работает…»
2021-03-10T14:43:15+00:00
Все дело в особенности размещения управляющего электрода. Он физически находится рядом с Анодом А1. Смотрите схему p-n-p соединений https://elektrolife.ru/teoriya/simistor-princip-raboty-fazoimpulsnoe-upravlenie/
2
2021-03-10T08:52:55+00:00
org/Person»> Виталий
А разве симистору не все равно, где у него А1, где А2???
2020-12-13T23:55:27+00:00
rustaste
Приветствую. Ну было как то дело с регулятором тока для сварки TIG. Нужно было регулировать ток по первичной обмотке, что бы как то спастить от осцилятора. В итоге схема проработала полтора года и рассыпалась от вибрации. Недавно собрал на свеженькой плате ту же схему и поставил на сварку. Схема заработала с пол пинка. Схема достаточно надежна и проста в настройке. Вот ссылка https://hommad.ru/regulyator-peremennogo-toka-dlya-svarochnogo.html , тут описание со схемой и прочим
С ув. Эдуард
1
2020-11-08T12:56:51+00:00
Ну, скажем присутствует она модуле, который произвожу не я. По поводу серии ВТА. Я не видел, чтобы производитель где-то указывал, что защитные цепочки устанавливать не нужно. Производитель говорит, что «благодаря своей технике сборки симисторы обеспечивают превосходные характеристики в области защиты от импульсных перенапряжений». В своих схемах я стараюсь не пренебрегать защитой с помощью RC-цепочек, даже если не использую индуктивную нагрузку. Видимо китайский производитель тоже не пренебрегает.
1
2020-11-08T11:52:16+00:00
Сергей
Подскажите, серия симисторов BTA не требует использования снабберных ячеек , тем не менее вас она присутствует.
Чем это можете объяснить?
1
2020-04-09T20:48:16+00:00
Нет,нет! Симистор просто сможет пропускать больший ток, при увеличении нагрузки (максимум, кажется, 25 А). Если нагрузку не менять симистор будет прохладней. При увеличении нагрузки возможно придется увеличить радиатор. Остальное без изменений.
1
2020-04-08T11:21:15+00:00
Алексей
а если поставить втв 24, то по остальным комплектующим придется что то менять?
1
2019-11-22T22:12:59+00:00
Спасибо. Недосмотрел.Схему поправил.
2019-11-22T09:25:50+00:00
org/Person»> Андрей
Схема не соответствует печатной плате…..на схеме ошибка….нужно поменять местами выводы А1 и А2…..а то собрал — не работает….пришлось разбираться
7
2019-11-17T17:31:58+00:00
Говоря простыми словами, подстроечный резистор поможет задать начальный уровень мощности. Например, при регулировке оборотов двигателя, двигатель может вообще остановиться при крайнем положении основного регулировочного резистора, либо дойти до минимально необходимых оборотов. Разные типы нагрузок требуют своей начальной настройки. Здесь поможет подстроечный резистор. Первая настройка производится индивидуально под напряжением, соблюдая осторожность.
1
2019-11-17T13:37:35+00:00
org/Person»> Евгений
Зачем регулировочный винт у подстроечного резистора R3? На что влияет, и как с помощью его настраивать регулятор мощности?

Принципиальная схема китайского диммера на 100 ватт для включения ламп и паяльника на симисторе MAC97A6

Здравствуйте. Обзор модуля для регулировки
электрической мощности с примерами применения.
Купил я этот набор для изменения на мощности паяльнике. Раньше я делал подобное устройство, но для паяльника тот диммер чересчур большой, как по размерам, так и по мощности и приходится располагать его в отдельной коробке. И вот на глаза попался сабж, который можно встроить в сетевую вилку, не любую правда, но найти можно.

Описание:

Размер печатной платы: 2*3.3 см
Номинальная мощность: p = UI; 100 Вт = 220 В * 0.45а
Модель: 100 Вт модуль диммера;
Номинальная мощность: 100 Вт;

Печатная плата x1 шт
Потенциометр с выключателем Wh249-500k x1
Потенциометра рукоятка x1
Динистор DB3 x1
Сопротивление 2 К, 0. 25 Вт x1
Симистор MAC97A6 x1
Конденсатор 0,1 мкФ 630 В CBB x1

Мои размеры.

Размеры платы 30х20мм.
В глубину от выступающих контактов регулятора до резьбы 17 мм.
Посадочное отверстие 9,2 мм.
Диаметр резьбы 6,8 мм.

Заказал лот из десяти наборов. Каждый набор помещен в полиэтиленовый пакет.

Деталей немного. Переменный резистор со встроенным выключателем.

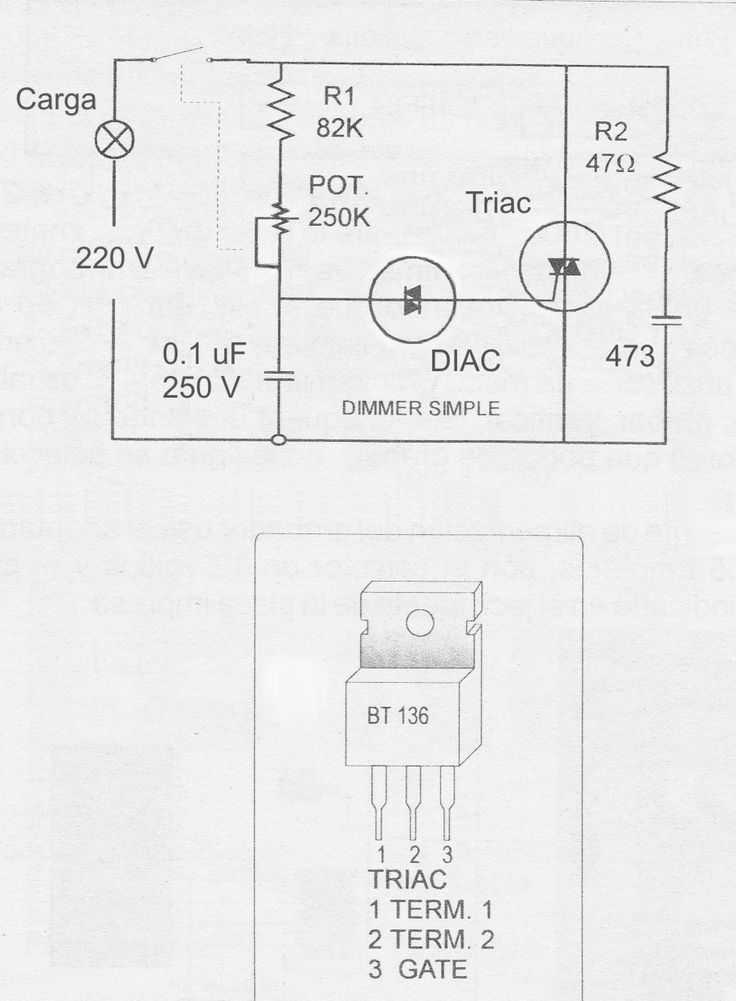

Принципиальная схема вроде этой, только номиналы другие.

Модуль можно спаять за несколько минут.

Провода слишком толстые и не дают переменнику полностью встать на свое место. Поэтому припаивать их надо в последнюю очередь, если они нужны, конечно.

Теперь нужно подобрать вилку. Ничего лучшего, чем корпус от зарядки нокия я не нашел. Корпус скреплен винтами, правда с хитрым шлицем, но можно открутить обычной плоской отверткой.

Вытаскиваю внутренности, делаю отверстие в крышке.

Все, прибор готов.

Ручка регулятора имеет такую же фактуру и цвет как и корпус и не создает впечатление инородного тела.

Осталось подсоединить нагрузку — паяльник.

Лужу пружинные контакты от зарядки с помощью кислоты.

И соединяю провод паяльника с диммером и контактами.

И все это помещаю внутрь корпуса зарядки. Провод в корпусе дополнительно фиксировать не стал, влез довольно плотно.

Теперь осталось отрегулировать температуру. Хоть паяльник и на 25 ватт, но раскочегаривается до 350 градусов.

Вращением регулятора добиваюсь, чтобы на жале было 270 С и переставляю ручку регулятора указателем на винт, чтобы проще было потом ориентироваться. В это время паяльник потребляет 16,5 ватт.

Видео, демонстрирующее регулировку мощности.

Ради эксперимента поставил сабж в вентилятор.

Но здесь регулировку оборотов безболезненно можно делать лишь в небольших пределах. При достаточном снижении оборотов — обмотки двигателя начинают гудеть, перегреваться и рано или поздно, скорее рано, при такой эксплуатации двигатель может сгореть

Ну и универсальный регулятор, к которому можно подключить и паяльник, и лампу и вентилятор.
Корпус взял от от блока питания от дект телефона. Блок питания самый простой — только понижающий трансформатор, на выходе переменный ток. Поэтому разобрал его без сожаления. Корпус расколол на 2 части по шву легкими постукиванием молотка по ножу.

Приятный сюрприз- вилка вывинчивается, что облегчает процесс самоделания.

Конечно, необходимо немного попилить.

Необходимые детали уложились в корпус довольно компактно.

Соединяю вилку и розетку проводами.

Все это помещаю в корпус, где уже установлен диммер. Провода на фото припаяны неправильно, по невнимательности. Ток при такой распайке идет напрямую через конденсатор и диммер естественно не работает. А я то подумал — брак положили. Перепаял провода, как положено, на контакты подписанные «220V».

Готовое изделие.

Применяю диммер по прямому назначению — лампу накаливания можно душевно затемнить.

Во время эксплуатации, какого то чрезмерного нагрева прибора не обнаружил, но использовал я сабж на мощность ниже номинальной.

На этом все.
Спасибо за внимание

Краткий обзор: универсальный регулятор напряжения «SCR» мощностью 4000 Вт, диммер, регулятор скорости двигателя

Делая покупки в Интернете, я наткнулся на относительно дешевый модуль регулятора скорости за 7 австралийских долларов, который, как утверждается, имеет номинальную мощность 4000 Вт. Этот модуль также заявлен как регулятор напряжения SCR, диммер и регулятор скорости двигателя. Глядя на список, устройство выглядело как приличный модуль с прочным металлическим корпусом. Учитывая, что у меня была некоторая потенциальная потребность в устройстве регулятора скорости двигателя переменного тока, и помня, как дорогой Набор кремниевых чипов для этого раньше был, решил заказать для небольшого анализа. Не так уж и сложно сделать модуль регулятора скорости, верно?

Блок

Блок прибыл в двух частях — основной корпус и ручка контроллера. После установки ручки на блок я уже обнаружил, что шкала на боковой панели блока не соответствует пределам угла поворота потенциометра. Белая индикаторная метка на ручке была не полностью закрашена, а также было немного пролитой краски.

В отличие от показанного устройства, алюминиевое шасси было покрыто защитной пленкой по всей поверхности. Поскольку плата была «встроена», снять пленку полностью было бы сложно. Надеюсь, они не полагаются на него как на изоляцию!

То, что изначально выглядело хорошо, начинает разваливаться, если смотреть на него сверху — металл, используемый для покрытия верхней части, настолько непрочный, что его раздавило во время транспортировки. Кроме того, даже более жесткое базовое шасси не было выровнено должным образом.

Вид сбоку дает понять, что плата была просто вставлена в корпус без учета ее выравнивания с внутренними «пазами», в результате чего плата немного прогибается.

Раздавливание было достаточно сильным, чтобы клетка легко коснулась внутреннего радиатора. Это может представлять опасность, если корпус деформируется настолько, что контактирует с чем-либо, находящимся под напряжением, — это приведет к тому, что устройство будет находиться под напряжением сети.

Вход и выход помечены с помощью закрытой клеммной колодки, но кожух блокирует возможность открытия крышки клеммной колодки, что делает практически невозможным монтаж проводов без ее разборки. Взглянув снизу, вы увидите большое пятно припоя на выходной нейтральной клемме, почти соприкасающееся с корпусом устройства. Это потенциально может привести к тому, что устройство окажется под нейтральным потенциалом — если проводка будет перепутана, то она может непреднамеренно оказаться под напряжением. Но, пожалуй, больше всего меня беспокоит незнание того, что вообще необходимо обеспечить защитное заземление, несмотря на металлический корпус.

Разборка

Внутри плата представляет собой довольно простую двустороннюю печатную плату, содержащую всего несколько компонентов.

Несмотря на это, уже есть некоторые опасения – например, довольно большое количество бродячих «усов» припоя на выводе TRIAC T2, тянущихся к затвору, и немного обрывков припоя выше. Другой проблемой является близость паянных соединений потенциометра к краю платы — эти соединения в основном находятся под потенциалом сети (непосредственно подключены к выходу под напряжением) и находятся на расстоянии менее 1 мм от металлического корпуса. Это обеспечивает потенциальный путь для того, чтобы корпус оказался под напряжением, особенно в случае перенапряжения — настоятельно рекомендуется заземлить корпус.

В правом нижнем углу изображения также есть монтажное отверстие, которое не было полностью просверлено и не используется, несмотря на то, что в металлическом корпусе имеется монтажная шпилька в этом месте. Крепежное отверстие примерно на полпути с правой стороны, которое было просверлено, также не используется — возможно, эта плата была разработана в первую очередь для другого корпуса.

Я предполагаю, что эта проблема была слегка узнаваемой дизайнерами, поэтому на переднюю часть потенциометра нанесена красная смола для обеспечения некоторой изоляции. Но это мало внушает доверия.

Используются различные конденсаторы: один из них представляет собой сетевой конденсатор X2, рассчитанный на переменный ток, а другой представляет собой полиэфирный погруженный конденсатор с номиналом 630 В постоянного тока. Я полагаю, учитывая цену, они использовали бы самые дешевые компоненты.

Вот почему у меня есть некоторые сомнения – речь идет о симисторе STMicroelectronics BTA41-600B, а оригинальная ли это деталь? Я не уверен, так как рыночная цена, кажется, превышает половину стоимости всего устройства (5,07 австралийских долларов в количестве 2500+). Возможно, это может быть спасенная часть или замечаемая часть? Утверждается, что эта часть способна выдерживать ток до 40 А, но это было бы в идеальных условиях. К счастью, у него есть изолированный вывод, рассчитанный на 2500 В изоляции, что означает, что радиатор не должен быть под напряжением. Но с проблемой потенциометра, замеченной ранее, я не уверен, что это имеет значение. Но точно , а не SCR .

Сам радиатор изготовлен из тонкого алюминия, но плохо закреплен. В то время как с одной стороны шпилька припаяна к плате, в углу возле симистора шпилька отсутствует, что приводит к заметному наклону радиатора и дополнительной нагрузке на ножки симистора. Похоже, что для улучшения теплопередачи к радиатору также не применяется термопаста, что немного разочаровывает.

По крайней мере, у него есть предохранитель, верно? Это стеклянный предохранитель M205 номиналом F20A/250V, но зажимы кажутся довольно «слабыми». Я не уверен, насколько хорошо он справится с 20А, и, честно говоря, я бы ему не доверял. Наверное, это крайняя мера безопасности.

Я решил разобрать шасси и попытаться собрать устройство. Именно тогда я понял, что потенциометр стоит слишком высоко, чтобы пройти через просверленное отверстие в корпусе, удерживая плату в направляющих пазах. В результате я рассверлил отверстие достаточно, чтобы плата могла влезть, но потом оказалось, что выравнивание монтажного отверстия теперь немного сбилось. В конце концов, мне удалось собрать устройство, но я не смог предотвратить соприкосновение корпуса с радиатором внутри. По крайней мере, он не был таким согнутым, как при доставке, но я не ожидаю, что буду использовать это устройство серьезно, учитывая его конструкцию.

Схема

Я решил, что было бы неплохо попробовать разработать схему этого устройства, в конце концов, она казалась достаточно простой, чтобы ее можно было проследить за несколько минут.

Глядя на нижнюю сторону платы и прослеживая компоненты, я обнаружил приятный сюрприз — эта двухсторонняя плата имеет все необходимые дорожки только на одной стороне платы. Большинство дорожек продублированы на другой стороне платы, чтобы обеспечить повышенную пропускную способность по току, так как это устройство рассчитано на «20А».

Схема очень похожа на большинство «обычных» схем диммера/регулирования скорости на основе TRIAC, однако в нее добавлены демпфер и мостовой повторитель/делитель напряжения. Последняя часть схемы, я не уверен в ее функции — возможно, она обеспечивает небольшую нагрузку для стабилизации TRIAC, или, возможно, она связана с улучшением реакции регулирования скорости на нагрузку двигателя.

Тем не менее, вместо того, чтобы рисовать схему вручную, я решил использовать Enschema как часть KiCad, так как теперь я знаю, как ее использовать. Одна из вещей, которую вы заметите, — это отсутствие какой-либо формы подавления помех — нигде не видно катушек индуктивности фильтра, поэтому возможны ВЧ-помехи.

Основываясь на этом анализе, вполне вероятно, что устройство может работать, но, учитывая проблемы с конструкцией, выявленные ранее, я бы не считал его полностью безопасным, особенно если кто-либо коснется металлического корпуса, и он останется незаземленным.

Заключение

Как и в случае с дешевыми вещами из Китая, вы никогда не знаете, что получите. Фотографии могут выглядеть прилично, но продукт, который вы получаете, может иметь только мимолетное сходство.

В то время как электронная конструкция кажется работоспособной, материалы некачественные, а качество сборки ужасное, граничащее с потенциально опасной территорией с бродячими усами припоя, каплями припоя, изогнутым незаземленным корпусом, который может контактировать с током или нейтральный потенциал сети.

У меня нет особой уверенности в качестве компонентов (это настоящий TRIAC? достаточно ли мощный радиатор?) и хотя он может работать, я бы не рекомендовал использовать его на постоянной основе (или до заявленного 20 А), не закрывая его и не заземляя должным образом на случай, если что-то пойдет не так. Последнее, чего вы действительно хотите, — это случайно соприкоснуться с электросетью — это может быть очень неприятным опытом (как минимум).

Эта запись была размещена в Электроника и помечена banggood, дешево, опасность, сделано в Китае, электросеть, мощность, демонтаж. Добавьте постоянную ссылку в закладки.

переключатели — Модифицировать общую китайскую схему драйвера светодиодов

спросил 2 года, 8 месяцев назад

Изменено 4 месяца назад

Просмотрено 1к раз

\$\начало группы\$

У меня есть много светодиодных фонарей и фонарей из Китая, которые используют простую ИС в качестве драйвера для получения этих различных режимов освещения. Например, у меня есть эта маленькая лампочка на брелке, которая загорается в следующих режимах при кратковременном нажатии тактильной кнопки — (Высокий режим -> Низкий режим -> Режим мигания -> Выкл. ), и да, мне нужно перебрать все режимы, чтобы включить его. выключенный. Кроме того, длительное нажатие кнопки заставит его перейти в режим SOS-мигалки.

Я открыл лампу и внимательно посмотрел, и обнаружил там всего 4 компонента: светодиод, переключатель мгновенного действия, резистор 3R0 SMD и, наконец, микросхему типа SOT23-6 с надписью « 2819 ». . Я погуглил эту микросхему и нашел ее FM2819 от « Shenzhen Fuman Elec », а также нашел ее техническое описание. Схема, использованная в лампе, точно такая же, как и в техпаспорте.

Я хочу знать, есть ли способ изменить схему/проводку, чтобы избавиться от всех этих световых режимов? так как все, что я хочу, это просто «ВКЛ» и «ВЫКЛ».

ПО в схеме для переключателя .

светодиод
переключатели
интегральная схема
драйвер

\$\конечная группа\$
