Схема китайского вольтамперметра 10a. Схема и принцип работы китайского вольтамперметра: подробный обзор — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как устроен китайский цифровой вольтамперметр. Каковы его основные компоненты и принцип работы. Какие существуют схемы подключения вольтамперметра. Как правильно калибровать и использовать прибор для измерений.

Содержание

Устройство китайского цифрового вольтамперметра

Китайские цифровые вольтамперметры, такие как модели DSN-VC288 или YB27VA, представляют собой компактные измерительные приборы, способные одновременно измерять напряжение и ток в цепях постоянного тока. Рассмотрим основные компоненты и принцип работы такого устройства:

Основные компоненты вольтамперметра

Микроконтроллер — управляет работой всех узлов прибора
АЦП (аналого-цифровой преобразователь) — преобразует аналоговые сигналы напряжения и тока в цифровую форму
Цифровой дисплей — отображает измеренные значения
Шунт — низкоомный резистор для измерения тока
Делитель напряжения — для измерения высоких напряжений
Входные разъемы — для подключения измеряемой цепи

Принцип работы

Измерение напряжения происходит путем подачи его на делитель напряжения, а затем на вход АЦП. Для измерения тока используется шунт, падение напряжения на котором пропорционально протекающему току. Это напряжение также оцифровывается АЦП. Микроконтроллер обрабатывает полученные цифровые значения и выводит результат на дисплей.

Схемы подключения китайского вольтамперметра

Существует несколько вариантов подключения цифрового вольтамперметра, в зависимости от измеряемых параметров и особенностей схемы:

1. Подключение для измерения только напряжения

В этом случае используются только входы для измерения напряжения:

Красный провод (+) подключается к положительной шине
Черный провод (-) подключается к отрицательной шине

2. Подключение для одновременного измерения тока и напряжения

Здесь задействованы все входы прибора:

Толстый красный провод — к положительной шине источника питания
Толстый черный провод — к нагрузке

Тонкий красный провод — к положительной шине источника питания
Тонкий черный провод — к отрицательной шине источника питания

3. Подключение с внешним шунтом

При необходимости измерения больших токов используется внешний шунт:

Шунт включается в разрыв силовой цепи
Измерительные провода вольтамперметра подключаются к контактам шунта

Калибровка китайского вольтамперметра

Для повышения точности измерений рекомендуется провести калибровку прибора:

Подайте на вход известное стабильное напряжение (например, от лабораторного источника питания)
Сравните показания вольтамперметра с показаниями эталонного прибора
С помощью подстроечных резисторов на плате откорректируйте показания
Повторите процедуру для нескольких значений напряжения и тока

Основные характеристики типичного китайского вольтамперметра

Рассмотрим типичные параметры бюджетных цифровых вольтамперметров китайского производства:

Диапазон измерения напряжения: 0-100 В
Диапазон измерения тока: 0-10 А
Погрешность измерения напряжения: ±(0.5% + 2 единицы младшего разряда)
Погрешность измерения тока: ±(1% + 5 единиц младшего разряда)
Разрешение по напряжению: 0.1 В
Разрешение по току: 0.01 А
Частота обновления показаний: 2-3 раза в секунду

Преимущества и недостатки китайских цифровых вольтамперметров

Проанализируем основные плюсы и минусы таких приборов:

Преимущества:

Низкая стоимость
Компактные размеры
Простота использования
Одновременное измерение тока и напряжения
Возможность встраивания в различные устройства

Недостатки:

Ограниченная точность измерений
Отсутствие дополнительных функций
Низкое качество изготовления у дешевых моделей
Ограниченный диапазон измерений
Возможные проблемы с электромагнитной совместимостью

Применение китайских вольтамперметров

Цифровые вольтамперметры китайского производства находят широкое применение в различных областях:

Контроль параметров аккумуляторов и зарядных устройств
Мониторинг энергопотребления электронных устройств
Настройка и тестирование источников питания
Диагностика автомобильных электросистем
Образовательные цели при изучении электротехники

Заключение

Китайские цифровые вольтамперметры представляют собой доступное решение для базовых измерений напряжения и тока. Несмотря на ограниченную точность, они могут быть полезны во многих прикладных задачах. При правильном подключении и периодической калибровке эти приборы способны обеспечить приемлемую точность измерений для большинства любительских и полупрофессиональных применений.

Схема китайского вольтамперметра

Запросить склады. Перейти к новому. Должно же быть по м. Нагрузки не подключал, просто включил проверить. Подскажите пожалуйста, это нормально?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

Вольтметр/амперметр YB27VA-V1.3 и его версии.

Доработка китайского вольтамперметра WR-005

Вольтамперметр 100 Вольт 10 А

Щитовой ампервольтметр 100 Вольт 10 Ампер

Подключаем китайский цифровой вольтамперметр

DSN-VC288 Цифровой ампервольтметр DC 0 — 100V / 10A (Красная/Синяя индикация)

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Цифровой мини DC вольтметр амперметр 100В 10А с АлиЭкспресс китайский: подключение, обзор, тест

Вольтметр/амперметр YB27VA-V1.3 и его версии.

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Взгляд автоэлектрика. Зарегистрироваться Логин или эл. Напомнить пароль Пароль. Войти Запомнить меня.

Войти или Зарегистрироваться. Добавить обзор. Блог AliExpress. RSS блога Подписка. Возникла идея обзавестись лабораторным блоком питания. Цены на готовые кусаются, а вот собрать самому вполне по силам. Для визуализации выходных параметров задуманного блока питания был преобретен китайский готовый ампервольтметр постоянного тока. Шунт впаян с наклоном к разъему, что пришлось исправить отгибанием шунта При подключении и сравнении показаний с показаниями мультиметра, расхождения составили 0,2 Вольта.

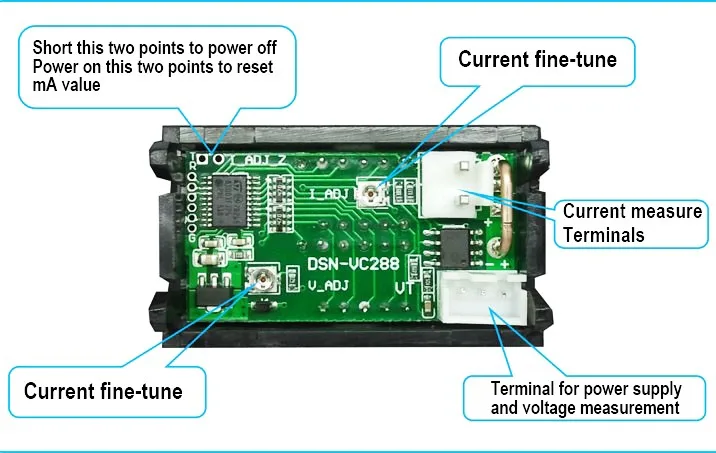

Производитель предусмотрел подстроечные сопротивления на плате для калибровки показаний напряжения и тока, что является большим плюсом. На мой взгляд, корпус устройства немного маловат — светодиодные матрицы вплотную прилегают к внутренней стороне корпуса и при установке модуля в лицевую панель приборов фиксаторам не оставлено место для маневра. Сегменты светятся прилично ярко, цветовая гамма подобрана очень удачно. Не заметить их сигналов будет трудно, за что производителю большой плюс.

Отдельно хочу разъяснить способы подключения ампервольтметра. Поскольку на странице продавца нет данной информации, то пришлось покопаться в сети и набросать пару схем. Поскольку электронная начинка ампервольтметра питается напряжением 4, вольт, то есть два способа подключения: 1. Если источник измеряего напряжения работает в диапазоне от 4,5 до 30 Вольт, то тогда схема подключения выглядит так: 2.

Если источник измеряемого напряжения работает в диапазоне 0 -4,5 В или выше 30 Вольт, то до 4,5 Вольт ампервольтметр не запустится, а при напряжении более 30 Вольт он просто выйдет из строя, во избежание чего следует воспользоваться следующей схемой: О проводах из комплекта: — провода трехконтактного разъема тонкие и выполнены проводом 26AWG — толще тут и не нужно. Цветная изоляция интуитивно понятна — красный это питание электроники модуля, черный это масса, желтый — измерительный провод; — провода двухконтрактного разъема — это провода токоизмерительные и выполнены толстым проводом 18AWG.

Для подключения нагрузки рекомендую использовать такой же. Дополнительная информация! Как стало ясно из комментариев к обзору, в некоторых экземплярах наблюдается отличные от нуля показания амперметра без нагрузки.

Оказалось, что решить проблему можно сбросом показаний амперметра как показано ниже: Картинку стянул с другого ресурса — прошу сильно не пинать. Похожие обзоры Другие обзоры от inko Di 27 декабря , 0. Aleg 27 декабря , Не годится для лабораторника Почему? Aleg 27 декабря , 0. Не годится и не подходит Вам, это немного разные понятия. Для простого лабораторника чаще всего такой точности достаточно. А в более сложные можно купить и более точный прибор.

Это не шаг, а минимальное измеряемое значение Minimum resolution V : 0. Колючий вопрос — что тут сделано руками? Поддержу, тот случай, когда есть более интересный обзор подобного приборчика по нелюбимому многими пп18 и где действительно сделано руками.

Serious 27 декабря , 0. А что цена. Она как то влияет на то, обзор интересен или нет? BETEP 27 декабря , 0. Кнопочка на странице есть специальная — упорядочить по возрастанию цены :. BETEP 03 января , 0. Больше никаких тонкостей :. Прибор разобрался легко? Интересно было бы посмотреть на результат калибровки во всем диапазне напряжений токов или, по крайней мере, до 20В 5А. У меня возникли непонятки при подключении аналогичного прибора к регулируемому компьютерному блоку питания.

Пробовал посадить внешнее питание прибора на питание вентилятора — прибор не запускался. Подключился к дежурнному напряжению 5 В, так где-то при токе более 2А прибор уже показывал 3А. Не знаю, где причина. Вентилятор блока питания, наверное, с регулятором оборотов от температуры — напряжение плавает, дополнительную нагрузку может не держать.

При низковольтном близко к 4. Дежурное напряжение 5В. Прибор показывает напряжение нормально, а ток куда-то еще уходит кроме выхода. Возможно это наводка или переток между дежуркой и выходом по массе.

Я запитывал от отдельной платы, взятой от ненужного 5-ти вольтового зарядника. Работает нормально. Это понятно, но наличие еще одного блока питания -это не для частого использования…. Объясните, пожалуйста. Это лишняя розетка, лишний провод, наводка по сети и меньше места на рабочем столе… Я пытаюсь запитаться напряжением, взятым с самого блока питания, но не меньше 5 В. Никаких розеток. Берется плата от зарядника и крепится в корпусе блока питания любым удобным способом, хоть на термоклей.

Платы на 5 вольт сейчас очень маленькие, места практически не занимают. Ну а 5 вольт к индикатору. Вариант принят. Цены на готовые кусаются Когда начинаешь собирать БП сам, понимаешь что цена была вполне себе нормальная. Если покупать все комплектующие, стоимость самодельного блока питания получается равной или немного больше заводского блока питания. Единственный плюс, получаешь именно то что хотел.

Можно взять за 40 долларов. Как-то так…. Спасибо за подсказку. Обязательно попробую. Как раз заказал с купоном 2шт у разных продавцов, чуть дешевле дешевле тогда не нашёл. Есть на 2 цента дешевле! Но нет схемы подключения.

Вероятно это по схеме ТС, так как желтый провод подозрительно тонкий. И непонятно между какими проводами стоит шунт. И можно соединять «- » по питанию прибора с «-» батареи по второй схеме? Между толстыми черным и красным проводами стоит токовый шунт. Напряжение измеряется между толстым красным и тонким желтым проводами. Точку подсоединения желтого провода к синему следует переместить возможно ближе к нагрузке.

Voffka 27 декабря , 0. Выпаять штатный разъем, припаять нормальные провода. Это всё. Шунт на проводах будет иметь нестабильное сопротивление уже несколько десятых Ома. А прибор покажет нереально большие токи. Для зарядки АКБ можно применить вот этот , только точность маловата, зато есть статистика : , но его можно использовать и для тренировки АКБ, вернее на электронную нагрузку, для разрядки АКБ, работа в две стороны: заряд-разряд.

Cray7 27 декабря , 0. При обеспечении минимальной естественной вентиляции ИМХО будет работать долго. Для перестраховки можно купить внешний шунт aliexpress.

У Вас трансформаторное зарядное устройство, значить места много, ничего со встроенным шунтом за пару зимних месяцев пока не придет внешний шунт не произойдет. А потом проведете модернизацию. Сопротивление шунта прибора 0. При подсоединении внешнего шунта 0. Поэтому прибор прийдется перекалибровывать по току или делить его показания на Это еще без учета температурных вариаций сопротивления провода.

Доработка китайского вольтамперметра WR-005

Вольтамперметры YB27VA измеряют напряжение в цепях постоянного тока в диапазонах В и силу тока А, вольтамперметры YB измеряют напряжение в цепях переменного тока в диапазонах В и силу тока А. Вольтамперметры в большинстве случаев используются в автомобилях, мотоциклах, катерах и другом электрооборудовании малой мощности. Существуют также вольтамперметры YB27VA с диапазоном измерений по току свыше 10А: А и А, в таком случае приборы необходимо подключать через внешний шунт 75 мВ. Вольтамперметры постоянного тока YB27VA называют также миниатюрные или мини.

Доработка китайского вольтамперметра WR / Geektimes. Это интересно: Схема защиты блока питания и зарядных устройств. Vayrus.

Вольтамперметр 100 Вольт 10 А

Канал ЭлектроХобби на YouTube. Достаточно удобно, когда на блоке питания установлен индикатор, показывающий постоянное напряжение и ток. При питании нагрузки всегда можно видеть падение напряжения, величину потребляемого тока. Но не все источники питания оснащены амперметрами и вольтметрами. У покупных, более дорогостоящих блоков питания они имеются, а вот у дешевых моделях их нет. Да и в самодельных БП их не всегда ставят. Сегодня имеется возможность приобрести за небольшие деньги цифровой модуль измеритель индикатор постоянного тока и напряжения Китайский вольтметр амперметр. Стоит этот модуль в пределах 3х баксов.

Щитовой ампервольтметр 100 Вольт 10 Ампер

В принципе можно сейчас и дешевле найти если хорошо поискать , но не факт что это не будет в ущерб качеству сборки прибора. Вот его характеристики:. И всё было бы хорошо, поставил по месту и пользовался, да попалась на глаза информация о возможности их доработки — добавление функции измерения тока. Приготовил всё необходимое: двухполюсной тумблер, выводные резисторы — один МЛТ-1 на кОм и второй проволочный на 0,08 Ом изготовил из нихромовой спирали диаметром 0,7 мм. И целый вечер согласно найденной схемы и руководства по её реализации соединял это хозяйство проводами с вольтметром.

By dimanaviator , July 30, in Дайте схему!

Подключаем китайский цифровой вольтамперметр

Забыли пароль? Изменен п. Расшифровка и пояснения — тут. Автор: pavik16 , 13 января в Электроника. Всем привет.

DSN-VC288 Цифровой ампервольтметр DC 0 — 100V / 10A (Красная/Синяя индикация)

Не сразу и не вовремя выяснилось, что вход питания у него гальванически связан с минусовым входом шунта. Это вносит ощутимую погрешность при питании индикатора от того-же источника, с которого измеряется ток погрешность вплоть до ампера с моим шунтом на 50А! Можно было, конечно, нагородить ещё одну дежурку и от неё запитать индикатор, но мне показалось это слишком жирным и я решил колупнуть сам индикатор. Поиском в интернете нашёл его брата близнеца YB27VA и его типовую схему. Сразу скажу, что схема моего прибора немного отличается. Суть переделки заключается в отвязывании дифференциального входа операционного усилителя ad маркирован как B3A от общего провода питания. Красным обозначены перерезанные дорожки.

DSN-VC Схема подключения 3. Независимый источник питания. Подключение с шунтом. DSN-VC Схема подключения 4. Независимый источник.

Зарегистрироваться Логин или эл. Войти Запомнить меня. Блог AliExpress Помощь по покупкам. Я уже делал пару обзоров подобной штучки см.

Столкнулся с печальной и незадокументированной особенностью китайских вольтамперметров типа DSN-VC Данное устройство предполагалось к использованию в зарядном устройстве для автомобильных АКБ.

В корзину. Цифровой встраиваемый вольтметр-амперметр постоянного тока со встроенным шунтом до 10 Ампер предназначен для встраивания в различную технику для контроля рабочего напряжения и потребления тока. Имеет встроенный шунт. Технические характеристики Рабочее напряжение питания 4, Схема подключения с дополнительным источником питания диапазон измерения 0— Вольт. Если у вольтамперметра 2 толстых провода красный и черный и 3 тонких провода красный, черный и желтый тогда схема подключения:.
