Компаратор. Описание и применение. Часть 1


В описанных выше схемах в зависимости от характера управляющего сигнала осуществлялась коммутация входного сигнала или запоминание последнего. Еще одну разновидность аналоговых коммутаторов представляют компараторы.

Они осуществляют переключение уровня выходного напряжения, когда непрерывно изменяющийся во времени входной сигнал становится выше или ниже определенного уровня. Основы электроакустики Путь к качественному звуку. Если включить операционный усилитель без обратной связи, как показано на рис. Его выходное напряжение составляет:. Передаточная характеристика такого компаратора изображена на рис. Благодаря высокому коэффициенту усиления схема переключается при очень малой величине разности напряжений U 1 — U 2 , поэтому она пригодна для сравнения двух напряжений с высокой точностью.

При смене знака разности входных потенциалов выходное напряжение не может мгновенно перейти из одного уровня насыщения к другому, так как величина скорости нарастания операционного усилителя ограничена.

Вследствие конечного времени восстановления операционного усилителя при его выходе из состояния насыщения задержка переключения компаратора еще увеличивается. Так как в рассматриваемой схеме операционный усилитель не охвачен обратной связью и не нуждается в частотной коррекции, скорость нарастания увеличивается, и время восстановления уменьшается, по меньшей мере, в 20 раз. Описанный компаратор имеет ограниченный диапазон входных напряжений.

Если требуется сравнивать большие величины входных напряжений, можно воспользоваться схемой, приведенной на рис. Компаратор срабатывает при переходе величины U P через нуль. Таким образом, сравниваемые напряжения должны иметь противоположные знаки.

Эту схему можно функционально расширить, если к неинвертирующему входу компаратора подключить еще несколько резисторов.

При этом компаратор будет срабатывать, когда приведенная к неинвертирующему входу алгебраическая сумма входных напряжений будет больше или меньше нуля. Компаратор с прецизионным входным напряжением. Для многих случаев применения необходимы компараторы, выходное напряжение которых принимает два фиксированных с высокой точностью значения U МИН и.

U МАКС Наиболее точный и простой способ выполнения этого условия состоит в применении аналогового коммутатора, управляемого входным напряжением обычного компаратора. При низких частотах переключения эта задача может быть также решена соответствующим включением частотно-скорректированного операционного усилителя рис.

ОУ в качестве компаратора с прецизионным выходным напряжением. Схема представляет собой разновидность компаратора, изображенного на рис. При этом дальнейший рост выходного напряжения прекращается. Кроме того, так как операционный усилитель не насыщается, из общего времени задержки срабатывания исключается время восстановления усилителя. Двухпороговый компаратор фиксирует, находится ли входное напряжение между двумя заданными пороговыми напряжениями или вне этого диапазона.

Для реализации такой функции выходные сигналы двух компараторов необходимо подвергнуть, как показано на рис. Как показано на рис. Характеристики аналоговых компараторов. Триггер Шмитта. Инвертирующий Операционный Усилитель. Компараторы на интегральных микросхемах. Влияние Обратной Связи на параметры усилителей.

Импульсные стабилизаторы напряжения. Импульсное напряжение. Поиск по сайту:.


Как работает компаратор на операционном усилителе(ОУ).

Логин или эл. Запомнить меня. Повторите пароль. Введите цифры и буквы.

Благодаря высокому коэффициенту усиления ОУ схема переключается при очень малой Упрощенная внутренняя схема компаратора КСА3.

Аналоговый компаратор

Для управления электронными схемами применяются различные устройства, которые помогают настраивать и разветвлять сигналы. Для сравнения двух разных импульсов часто используется компаратор с однополярным питанием. Компаратор — это устройство, которое сравнивает два разных напряжения и силу тока, выдает конечный силовой сигнал, указывая на большее из них, одновременно производя расчет соотношения. У него есть две аналоговые вводные клеммы с положительным и отрицательным сигналом и один двоичный цифровой выход, как и у АЦП. Для отображения сигнала используется специальный индикатор. Он требует определенного дифференциального напряжения в определенном диапазоне, который существенно ниже, чем напряжение сети питания. Эти приборы не допускают никаких других внешних сигналов, которые находятся вне диапазона напряжения сети. У него вводный потенциал сигнала находится в диапазоне менее 0,3 Вольт и не поднимается выше.

Схема компаратора с операционным усилителем

В описанных выше схемах в зависимости от характера управляющего сигнала осуществлялась коммутация входного сигнала или запоминание последнего. Еще одну разновидность аналоговых коммутаторов представляют компараторы. Они осуществляют переключение уровня выходного напряжения, когда непрерывно изменяющийся во времени входной сигнал становится выше или ниже определенного уровня. Основы электроакустики Путь к качественному звуку.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок.

Принцип работы компаратора напряжения

Интегральные компараторы напряжения. Компараторы принадлежат к классу формирователей, предназначенных для перехода от аналоговых сигналов к цифровым. Поэтому оконечные каскады компараторов обычно конструируются таким образом, чтобы выходное напряжение соответствовало бы принятым логическим уровням распространенных цифровых микросхем. Если включить операционный усилитель ОУ без обратной связи так, как это показано на рис. Компаратор сигналов, выполненный на ОУ: а — включение ОУ; б — выходной сигнал. Если поменять местами Uвх и Uoп, изменится порядок переключения выходного напряжения.

Primary Menu

Компаратор — это сравнивающее устройство. Аналоговый компаратор предназначен для сравнения непрерывно изменяющихся сигналов. Таким образом, компаратор — это элемент перехода от аналоговых к цифровым сигналам, поэтому его иногда называют однобитным аналого-цифровым преобразователем. Неопределенность состояния выхода компаратора при нулевой разности входных сигналов нет необходимости уточнять, так как реальный компаратор всегда имеет либо конечный коэффициент усиления, либо петлю гистерезиса рис. Характеристики компараторов. Процессы переключения компараторов. Чтобы выходной сигнал компаратора изменился на конечную величину U 1 вых — U 0 вых при бесконечно малом изменении входного сигнала, компаратор должен иметь бесконечно большой коэффициент усиления эпюра 1 на рис.

Схема одновходового компаратора. на инвертирующем входе ОУ происходит суммирование.

Компараторы на ОУ. Простейшая схема компаратора

Операционные усилители — очень мощный инструмент современного радиолюбителя. Одной из самых простых схем его использования является подключение по схеме компаратора. Название компаратор прижилось в отечественной литературе.

Простейшие компараторы на операционных усилителях

Приветствую вас дорогие друзья! А сегодня речь пойдет о таком электронном устройстве как операционный усилитель. Например на этой картинке изображены два операционных усилителя российского производства. Также имеются выводы для подключения питания но на условных графических обозначениях их обычно не указывают. Для такого усилителя есть два правила которые помогут понять принцип работы:.

Что то часто мне стали задавать вопросы по аналоговой электронике. Никак сессия студентов за яцы взяла?

Аналоговые компараторы

Всем доброго времени суток. В предыдущих статьях я рассказывал о применении операционных усилителей в линейных схемах, где ОУ охвачен отрицательной обратной связью, которая позволяет строить усилители, параметры которых будут в основном определяться элементами обвязки ОУ. Данная статья расскажет о применении ОУ без обратной связи или даже с положительной обратной связью ПОС. С учётом вышесказанного можно сделать вывод, что без применения отрицательной обратной связи, которая снижает усиление ОУ в схеме, применение ОУ бесполезно, так как при входных напряжениях в несколько милливольт ОУ войдёт в насыщение с выходным напряжением равным напряжению питания. Но существуют схемы, в которых операционные усилители применяются без обратной отрицательной связи, а в некоторых случаях специально вводят положительную обратную связь ПОС для увеличения коэффициента усиления схем.

Primary Menu

Портал о науке и технике Статьи Новости Видео Обзоры. Забыли пароль? Воспользуйтесь строкой поиска, чтобы найти нужный материал. Главная Схемотехника Как работает компаратор на операционном усилителе ОУ.


Компаратор с гистерезисом – ElettroAmici

Всем доброго времени суток. В предыдущих статьях я рассказывал о применении операционных усилителей в линейных схемах, где ОУ охвачен отрицательной обратной связью, которая позволяет строить усилители, параметры которых будут в основном определяться элементами обвязки ОУ. Данная статья расскажет о применении ОУ без обратной связи или даже с положительной обратной связью (ПОС).

Для сборки радиоэлектронного устройства можно преобрески DIY KIT набор по ссылке.

Работа операционного усилителя без обратной связи

Как известно напряжение на выходе ОУ UВЫХ определяется произведением входного дифференциального напряжения UД (разность напряжений между входными выводами) на коэффициент усиления ОУ по напряжению КU

Операционные усилители имеют очень большой коэффициент усиления ОУ по напряжению КU = 105 … 106, а выходное напряжение не может выйти за пределы напряжения питания (обычно несколько меньше). Поэтому, для того чтобы ОУ работал в качестве усилителя напряжения максимальное входное дифференциальное напряжение не должно превышать нескольких десятков мкВ (при UПИТ = 15 В, КU = 105, UД ≈ 150 мкВ). С учётом вышесказанного можно сделать вывод, что без применения отрицательной обратной связи, которая снижает усиление ОУ в схеме, применение ОУ бесполезно, так как при входных напряжениях в несколько милливольт ОУ войдёт в насыщение с выходным напряжением равным напряжению питания.

Но существуют схемы, в которых операционные усилители применяются без обратной отрицательной связи, а в некоторых случаях специально вводят положительную обратную связь

(ПОС) для увеличения коэффициента усиления схем. Одним из видов таких схем являются пороговые устройства, в состав которых входят различные компараторы, триггеры Шмитта, детекторы уровней напряжения.

Принцип работы компаратора

Простейшим пороговым устройством является компаратор. Он сравнивает напряжение, которое поступает на один из его входов, с опорным напряжением, которое присутствует на другом его входе. Простейший компаратор получается из операционного усилителя, в котором отсутствует отрицательная обратная связь. Рассмотрим принцип работы компаратора напряжений на основе ОУ, схема которого изображена ниже


Использование ОУ в качестве компаратора и графики входного и выходного напряжений.

В основе компаратора лежит ОУ на инвертирующий вход, которого поступает входное напряжение UBX, а неинвертирующий вход соединён с источником опорного напряжения UОП. Принцип работы компаратора изображённого на рисунке заключается в следующем: когда входное напряжение UBX больше опорного UОП, то выходное напряжение принимает значение отрицательного напряжения насыщения –UНАС и остаётся неизменным пока входное напряжение UBX не уменьшиться ниже опорного напряжения UОП, в этом случае на выходе будет напряжение положительного насыщения +UНАС.

На рисунке изображен компаратор с инвертирующим выходным сигналом

по отношению к входному сигналу. Для того, чтобы не происходило инверсии на выходе необходимо поменять подключение выводов ОУ, то есть входной сигнал должен поступать на неивертирующий вход, а опорное напряжение на инвертирующий вывод. Тогда при превышении опорного напряжения на выходе ОУ будет положительное напряжение насыщения, а при входном напряжении меньше, чем опорное напряжение на выходе будет присутствовать отрицательное напряжение насыщения ОУ.

Основные схемы компаратора

Существует много разновидностей компараторов, но в из основе лежат две основные схемы: одновходовая и двухвходовая. Одновходовая схема позволяет сравнивать разнополярные напряжения по модулю

, то есть по абсолютной величине. Двухвходовый же компаратор
сравнивает два напряжения с учётом знака
. Расссмотрим обе схемы подробнее.
Схема одновходового компаратора.
На рисунке выше изображён одновоходовый компаратор, позволяющий сравнивать два разнополярных напряжения по абсолютному значению (по модулю). В его основе лежит инвертирующий сумматор, в котором отсутствует отрицательная обратная связь, поэтому ослабления коэффициент усиления операционного усилителя не происходит. В результате чего на инвертирующем входе ОУ происходит суммирование входного напряжения UBX и опорного напряжения UОП приведённого к инвертирующему входу UПРИВ, а результат суммирования усиливается ОУ и выводится на его выход. Для того чтобы происходило сравнение необходимо фактически производить операцию вычитания, то есть напряжения на входах UBX и UПРИВ должны иметь разную полярность.

Приведённое напряжение UПРИВ можно вычислить по следующему выражению

Резистор R3 предназначен для компенсации входного тока смещения и должен быть равен величине параллельно соединённых резисторов R1 и R2

Основным недостатком данной схемы является необходимость использования стабилизированного отрицательного напряжения, что приводит к усложнению схемы. Поэтому одновходовый компаратор не получил широкого распространения.

Наибольшее распространение получила схема двухвходового компаратора, в котором отсутствует необходимость в отрицательном напряжении. Схема данного компаратора приведена ниже

Схема двухвходового компаратора.

В основе двухвходового компаратора лежит дифференциальный усилитель, в котором отсутствует отрицательная обратная связь, поэтому разность между входным напряжением UBX и UОП опорным напряжение усиливается ОУ, не имеющего снижения коэффициента усиления из-за отсутствуя ООС, и выделяется на выходе ОУ. В данной схеме входные резисторы R1 и R2 имеют одинаковое значение.

Компараторы применяются в широком спектре схем:

  1. Триггеры Шмитта и в схемах формирования сигнала, преобразующих сигнал произвольной формы в прямоугольный или импульсный сигнал.
  2. Детекторы уровня – схемы, в которых происходит индицирование момента достижения входным сигналом заданного уровня опорного напряжения.
  3. Генераторы импульсных сигналов, например, треугольной или прямоугольной формы.

При использовании компаратора в схемах, где входное напряжение медленно меняется и амплитуда сигнала очень близка к опорному напряжению, то шумы на входном выводе могут вызвать ложные срабатывания компаратора и на его выходе могут появиться дополнительные импульсы, что продемонстрировано на рисунке ниже

Появление ложных импульсов на выходе компаратора.

Для устранения таких ложных срабатываний компаратора, в его схему вводится некоторый гистерезис, путём добавления положительной обратной связи (ПОС) к операционному усилителю.

Типы компараторов

Специалисты разделяют компараторы на такие типы:

  • аналоговые изделия;
  • компараторы на операционном усилителе.

Аналоговый компаратор

В данное время довольно часто применяется аналоговый компаратор, который оснащен специальным транзисторным входом. Входящий потенциал сигнала в устройстве имеет значение не меньше 0,4 вольта и никогда не увеличивается. Изделие часто делают очень быстрого реагирования, из-за чего входящий сигнал будет меньше указанного диапазона, например, 0,3 вольта. Зачастую подобный диапазон может ограничиваться лишь определенным входным напряжением на транзисторе.

Компаратор на операционном усилителе

Кроме простого устройства, еще изготавливают видеоспектральный компаратор на операционном усилителе. Такое изделие обладает довольно точной балансировкой разницы входного напряжения и большим сопротивлением сигнала на выходе. Из-за такого свойства, компаратор на операционном усилителе можно применять в низко проводимых электрических цепях с маленьким напряжением.

Другими словами, операционный усилитель частоты способен работать совместно с открытым контуром и используется как изделие небольшой производительности. В процессе работы, не инвертирующий вход имеет более высокое значение напряжения, нежели инвертирующий вход. Большое усиление сигнала, который выходит из усилителя, провоцирует выход маленького напряжения на входе устройства.

Если не инвертирующий вход спадает меньше инвертирующего, то сигнал на выходе способен насытиться при отрицательном уровне напряжения, но он будет проводить электрические импульсы. Значение напряжения на выходе операционного усилителя может ограничиваться лишь напряжением питающей сети. Вся электрическая цепь усилителя работает только в линейном режиме при отрицательном значении обратной связи. Этому способствует специальный хорошо сбалансированный источник питания. Практически вся аппаратура, которая работает вместе с компаратором, оборудована функцией фиксации полученной информации. Подобные электронные принципы не способны работать в схемах, в которых применяются плохо проводящие радиоэлементы и разомкнутые контуры.

Недостатки устройства на операционном усилителе

У компаратора с операционным усилителем есть такие недостатки:

  1. Подобные усилители способны работать только в линейном режиме с отрицательным значением обратной связи. Однако операционные усилители довольно долго восстанавливаются.
  2. Практически все усилители оборудованы специальным конденсатором для внутренней компенсации, который способен ограничить скорость увеличения напряжения на выходе для сигналов с большой частотой. Другими словами, подобная схема может задержать электрический импульс.
  3. Устройство не обладает внутренним гистерезисом.

Обладая такими недостатками, компаратор для управления разными цепями применяется без операционного усилителя. Единственным исключением можно считать только генератор. Это устройство необходимо для различных процессов с ограничительным значением напряжения на выходе, которое способно осуществлять взаимодействие с цифровой логикой. Именно поэтому они применяются в разной термической аппаратуре. А также его используют, чтобы сравнивать электрические сигналы и сопротивления таких приборов, как стабилизатор или таймер.

Триггер Шмитта

Как сказано выше для устранения ложных срабатываний компаратора, известных, как «дребезг контактов» необходимо использовать схему компаратора с петлёй гистерезиса, которая получила название триггера Шмитта.

В одной из статей я рассказывал о триггере Шмитта выполненном на транзисторах. Он характеризуется тем, что в отличие от компаратора имеет так называемую петлю гистерезиса. То есть компаратор переключается из высокого уровня напряжения в низкий при одной и той же величине входного напряжения, а триггер Шмитта имеет два уровня (порога) переключения

. Данное различие иллюстрирует изображение ниже


Изменение входного и выходного напряжения компаратора (справа) и триггера Шмитта (слева).
Уровни напряжения, при которых происходит переключение триггера Шмитта называются верхним уровнем (порогом) срабатывания триггера UВП и нижним уровнем (порогом) срабатывания триггера UНП.

Для реализации триггера Шмитта применяют ОУ охваченные положительной обратной связью (ПОС), которая реализуется подачей на неинвертирующий вход части выходного напряжения. Схема триггера Шмитта изображена ниже


Триггер Шмитта на операционном усилителе.

Работа триггера Шмитта во многом похожа на работу компаратора, только в отличие от него в триггере опорное напряжение не постоянно, а зависит от разности выходного и опорного напряжений, то есть имеет различные значения.

Рассмотрим инвертирующий триггер Шмитта. В исходном входное напряжение не превышает верхнего уровня срабатывания триггера UВП, поэтому на выходе присутствует положительное напряжение насыщения UНАС+ (примерно на 1 – 2 В ниже положительного напряжения питания UПИТ+). Когда входное напряжение достигает верхнего порога переключения UВП выходное напряжение резко упадёт до уровня отрицательного напряжения насыщения UНАС-(примерно на 1 – 2 В выше отрицательного напряжения питания UПИТ-). Верхний уровень напряжения переключения триггера Шмитта определяется следующим выражением

Далее триггер остаётся в устойчивом состоянии до тех пор, пока входное напряжение не станет меньше нижнего порога срабатывания UНП, а на выходе триггера установится положительное напряжение насыщения UНАС+. Нижний порог срабатывания триггера определяется следующим выражением

Таким образом, петля гистерезиса будет зависеть от соотношения резисторов R2 и R3, а ширина петли гистерезиса UГИС определяется разностью верхнего порога срабатывания UВП и нижнего порога срабатывания UНП

Триггеры Шмитта на ОУ являются основой для построения различных генераторов импульсов, поэтому важнейшими характеристиками ОУ работающих в импульсных схемах является быстродействие, которое зависит от задержек срабатывания и времени нарастания выходного напряжения.

Компаратор с гистерезисом и без гистерезиса

Исходные данные для расчета представлены в таблицах 74 и 75.

Таблица 74. Исходные данные для расчета компаратора

ВходВыходПитание
ViMinViMaxVoMinVoMaxVccVeeVref
0 В5 В0 В5 В5 В0 В5 В

Таблица 75. Пороговые значения

Нижний порог переключения VLВерхний порог переключения VHVH – VL
2,3 В2,7 В0,4 В

Описание схемы

Компараторы используются, чтобы сравнить два входных сигнала и сформировать выходной сигнал в зависимости от того, какой из входных сигналов больше (рисунок 84). Шум или дребезг входных сигналов могут привести к множественным переключениям компаратора. Для борьбы с такими переключениями используется гистерезис, устанавливающий верхнюю и нижнюю границу переключения.

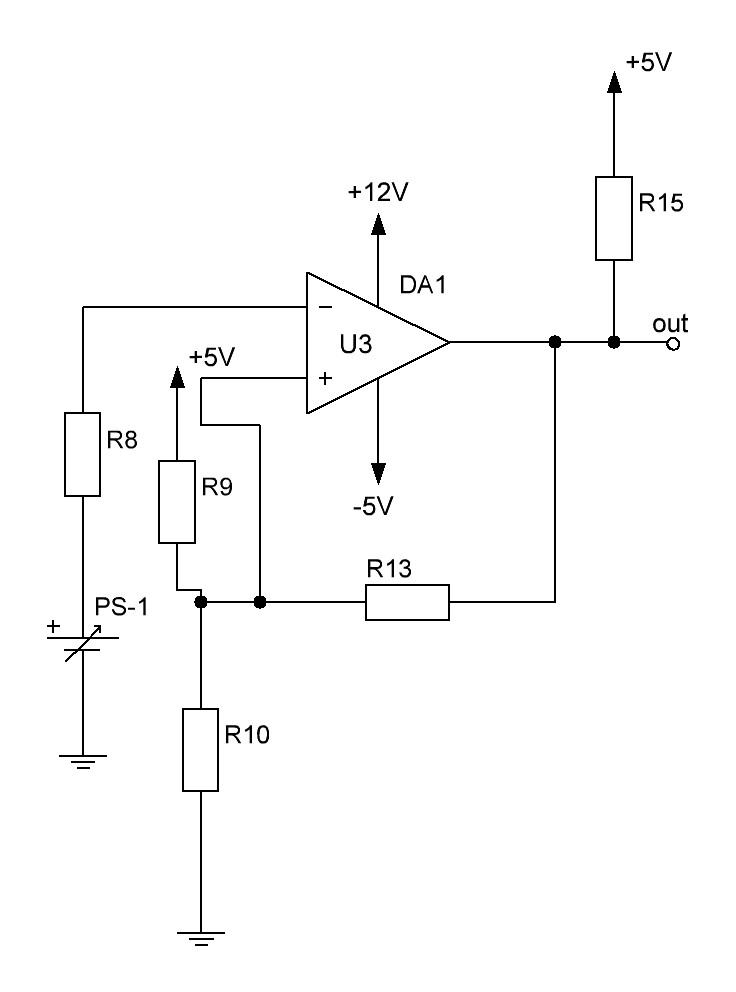

Рис. 84. Схемы компараторов с гистерезисом (слева) и без гистерезиса (справа)
