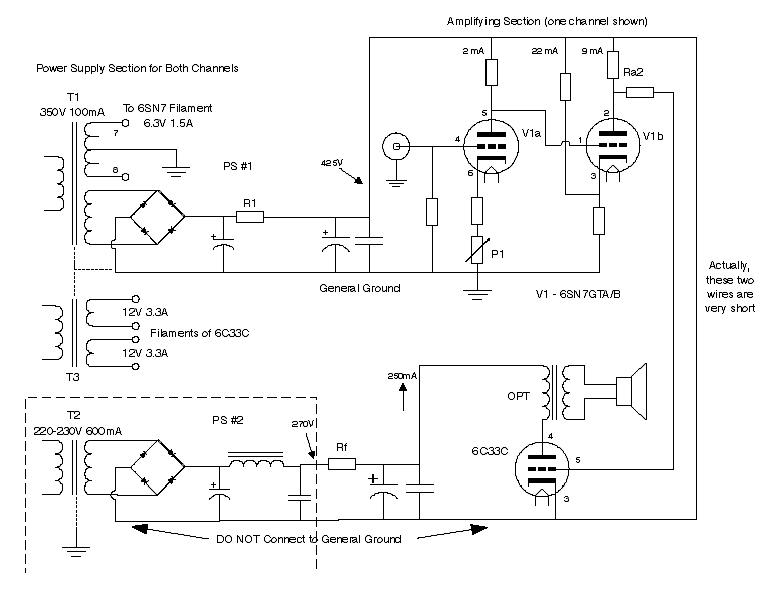

Схема лампового усилителя на радиолампы 6с33с. Ламповый усилитель на 6С33С: особенности конструкции и схемотехники

Ламповые усилители Power Tube

Разработанная Philips в 1953 году для использования в усилителе British Mullard 5-10, пентодная лампа EL84, широко известная в Северной Америке как 6BQ5, предназначалась для использования в качестве недорогой альтернативы более крупным аудиоустройствам. лампы того времени, такие как силовые лампы EL34, 6L6 и КТ66. В книге технических данных «Miniwatt» 1959 года от Philips 6BQ5 указан как R.E.T.M.A. (Американское) название EL84 в его «Перекрестной ссылке на номер типа» и, следовательно, является точной заменой. Американские и японские производители могут обозначать свои версии EL84 как «EL84/6BQ5», «6BQ5/EL84»[2] или просто «6BQ5».

Другие производители выпустили свои версии, такие как N709 от General Electric Co. Ltd. из Англии, которые были разработаны как «заменители». CV2975 — это военное обозначение (общий клапан) для EL84. Другими эквивалентными лампами являются 7189 и 7189A, версия лампы с расширенными параметрами для промышленного применения, E84L (7320) с длительным сроком службы, профессиональная версия с ожидаемым сроком службы более 10 000 часов и прямой эквивалент 6P14P (кириллица: 6П14П), произведенный в СССР заводом «Рефлектор».

QUAD VA-ONE

$1,795

GO

TRAFOMATIC PREMISE EVO

$4,950

GO

TRAFOMATIC KAIVALYA

$10,500

GO

The EL34 pentode tube was introduced in 1949 by Philips является материнской компанией Mullard, и, хотя они больше не производятся ими, его производят, среди прочего, JJ Electronic, Shuguang, Svetlana и Reflektor (Sovtek, Electro-Harmonix, Tung-Sol). Некоторые фирмы производят родственную лампу под названием E34L, которая рассчитана на более высокое напряжение смещения сетки, но может быть взаимозаменяемой в некотором оборудовании.

Американский номер обозначения трубки RETMA для этой трубки — 6CA7.

​

Другими близкородственными лампами с аналогичными характеристиками и характеристиками являются лампы семейств Beam-Tetrode и Kinkless-Tetrod. К ним относятся, в первую очередь, KT77, а также KT66 и 6L6. Во многих случаях схемы усилителя EL34 позволяют «прокатывать» вышеупомянутые лампы в качестве заменителей EL34. Его можно заменить на EL34, но очень редко.

TRAFOMATIC ARIES

2700 $

КЛАСС A

ОДНОСТОРОННИЙ

AMC CVT-3030 MKII se

2 099 $

PUSH PULL

13L6

КТ66

6V6

6L6 — обозначение электронной лампы, представленной Radio Corporation of America в июле 1936 года по лицензии MOV, принадлежащей EMI/GE. В то время Philips уже разработала и запатентовала силовые пентоды, которые быстро заменили силовые триоды из-за их большей эффективности. Инновационная конструкция лучевого тетрода MOV также позволила RCA обойти патент Philips на пентод. MOV лицензировала дизайн, потому что их инженеры не считали, что тетрод без перегибов может быть успешно запущен в массовое производство. Позже они, наконец, сами представили его как KT66. Этот выбор номинала был сделан потому, что прозвище «KT» означало «без перегибов тетрод».

​

Более поздние версии RCA включали 6L6G, 6L6GA, 6L6GB, 5881, 5932, 7027 и финальную версию 6L6GC, которая была самой мощной с номинальным рассеиванием пластины 30 Вт. Более ранние варианты включали 807 (1937 г.), 1625, 6V6 и 6BG6G (1946 г.), модифицированный 807. Другие близкие эквиваленты также включают 7581A и 7591A. 6L6 стал самым успешным и самым производимым семейством ламп в истории электронных ламп.

​

Лампа также производилась в России под обозначением 6П3С. .. как и 6П6С, русская версия маломощной 6В6.

QUALITON A20i

5 500 $

КЛАСС A

PUSH PULL

SWISSONOR VSOP 6V6

4800 $

КЛАСС A

ULTRALINEAR

SWISSONOR AM2 6V6

8 550 $

КЛАСС A

ULTRALINEAR

TRAFOMATIC ARIES SE

5000 $

ОДНОСТОРОННИЙ

QUAD II CLASSIC

3995 долларов США

КЛАСС А

PUSH PULL

QUAD II CLASSIC INTEGRATED

5 995 $

KT66

PUSH PULL

KT88

KT88 был представлен компанией GEC в 1956 году как более крупный вариант KT66. Он был произведен в Великобритании дочерней компанией GEC MOV (Marconi-Osram Valve), также известной как IEC/Mullard, и в США, где он был известен как Genalex Gold Lion.

KT88 подходит для стандартного восьмиштырькового восьмеричного разъема и имеет аналогичную распиновку и применение, что и 6L6 и EL34. Специально разработанный для усиления звука, KT88 имеет такие же характеристики, как и American 6550, который был разработан для использования в качестве сервоусилителя. Это одна из самых больших ламп в своем классе, и она может выдерживать значительно более высокое напряжение пластины, чем аналогичные лампы — до 800 вольт.

​

Помимо 6550, KT88 имеет ряд близких эквивалентов и почти эквивалентов, а именно очень редкие MOV TT21 и TT22, KT90, КТ94, КТ99 и КТ100. Отдаленные отношения включают лампы EL509 и PL519 через связь с KT90.

Тип PL519 был впервые представлен в 1970 году и представлял собой линейный выпускной клапан или подметальную трубу, как они были известны в Америке. Этот тип ламп произведен поздно и, вероятно, последний, который производился до того, как транзисторы взяли на себя роль транзисторов. Их можно было бы найти в цветных телевизорах с большим экраном с EHT около 25 кВ и, следовательно, требующих значительной мощности линейного привода. Другое применение EL509/ PL509 — выходной каскад любительского радио. Сегодня мы сталкиваемся с этой лампой и ее вариантами в выходных каскадах усилителей звука. Его российский аналог — 6П45С.

Почти эквивалентный и заменяющий новый вариант EL509 с восьмеричным основанием (без анодного колпачка) был специально разработан для использования в качестве лампы усилителя мощности.

Семейство ламп 500 включает лампы E-типа — EL505 / EL509 / EL519 — и P-типа PL505 / PL509 / PL519. Чем выше число, тем новее лампа и тем выше рассеиваемая мощность анода. В итоге только EL519выпускались ПЛ519 и 6П45С.

Хотя сегодня только несколько усилителей используют эту лампу в своих силовых каскадах, несколько известных дизайнеров, таких как Тим де Паравичини, признали ее таланты. И для тех, кому посчастливилось услышать эту лампу в действии, она, без сомнения, является одной из лучших доступных ламп по звучанию.

TRAFOMATIC Elegance Evolution

Мощность 3700 долл. США / встроенная комплектация 4000 долл. США

6550

AMC CVT 3100 Mk2 se INTEGRATED

$2,999

6550

AMC CVT 2100 Mk2 POWER

$2,499 Stereo   /  $5,198 Mono Pair

6550

QUAD II TOTORY POWER

$ 5 495

KT88

QUAD II Восемьдесят

$ 10,995

KT88

KT88

Е.А.Т. EGLO-i Diamond

$10,000

KT88

QUALITON APX200 Integrated​

$5,400

KT90 / EL509

Undergoing Redesign

DATA SHEET KT120

DATA ЛИСТ KT150

Трубки KT120 и ее преемник KT150 являются текущими серийными лампами и производятся для Tung-Sol на их российском заводе New Sensor.

​

Tung-Sol KT120 имеет легендарную историю, которая восходит к сентябрю 1950 года, когда компания представила 5881, промышленную версию 6L6GA с рассеиваемой пластиной 23,5 Вт, тем самым открыв двери движению Hi-Fi. . Эта прочная трубка также использовалась в Fender Bassman 59 года и сервоусилителях, использовавшихся в бомбардировщиках B-52. В 1955 году Tung-Sol подняла планку качества звука, представив 35-ваттный 6550, который мог выдавать 100 Вт с парой в двухтактной конфигурации. Он использовался в культовых усилителях Dynaco Mark III и Sunn.

Сегодня Tung-Sol вручную изготавливает лампу KT120 с рассеиваемой пластиной 60 Вт, что делало ее самой мощной лампой в семействе 6550/KT88/KT90 до появления их KT150.

​

Во многих случаях KT120 может заменить KT88… а KT150, в свою очередь, может заменить KT120 в усилителях, использующих эти силовые лампы. Tung-Sol KT150 с массивной рассеиваемой пластиной мощностью 70 Вт был самым мощным октально-лучевым тетродом, когда-либо производимым до появления на рынке KT170.

Пара KT150 позволяет построить усилитель с выходной мощностью около 300 Вт. Стеклянная оболочка Tung-Sol KT150 представляет собой специальный шар в форме яйца, который был разработан для улучшения рассеивания тепла и поддержания превосходного вакуума для наилучшего звука. Тот факт, что стеклянная оболочка не имеет плоских сторон, означает, что у Tung-Sol KT150 нет проблем с микрофоном.

​

Tung-Sol KT170 имеет рассеиваемую пластину 85 Вт! … что делает ее самой мощной лампой в семействе Tung-Sol. Пара этих ламп в двухтактной конфигурации может обеспечить уровни мощности 19.0 и более ватт. При использовании с параметрами существующих схем 6550/KT88/KT90 Tung-Sol KT170 невосприимчив к перегрузкам, обеспечивая пиковую мощность с исключительной надежностью и длительным сроком службы лампы. Тем не менее, используя преимущества более высокой пропускной способности этих ламп, на Tung-Sol KT-170 можно разработать очень уникальный, сверхмощный и стабильный усилитель.

QUALITON A50i Интегрированный0181

QUALITON X200 Integrated​

$6,750

KT120 — KT150 / KT90

QUALITON P200 Power​

$5,500

KT120 — KT150 / KT170

TRAFOMATION EOS интегрирован

$ 9 000

KT120-KT150

TRAFOMATION EOS +

$ 10 500 /11 500 долл.0010

KT150-KT170

TRAFOMATION NOA MONO PARE

$ 20000

KT150-KT170

Applysistics Ormangeminds at Trancomders Imversemikes. очень низкое внутреннее сопротивление. Эта труба также механически очень надежна, так как она должна была использоваться в российских военных истребителях.

Что отличает 6C33C, так это то, что он не звучит как типичная лампа SET. Что в первую очередь поражает слушателя, так это то, что трубка выражает абсолютно сочную передачу тонального цвета. Что еще более важно, 6C33C делает это, избегая впрыскивания крайне утомительного сиропного романтизма, тональной тенденции, характерной для многих ламп SET. В 6C33C также отсутствует характерная для SET тональная характеристика — чрезмерно теплая и спелая середина, которая направляет музыкальный фокус на определенные инструменты. Что касается баса, печально известного своей ахиллесовой пятой трубной конструкции SET, 6C33C обеспечивает удивительно хорошее расширение нижних частот, контроль, динамику и артикуляцию. Хотя это нельзя спутать с полупроводниковой конструкцией дредноута, нельзя было ожидать, что такой уровень управления басами и динамического драйва будет обеспечен парой 6C33c в режиме 16W SE.

Эта лампа настолько естественна, органична и «правильна в музыкальном плане» — и настолько значительно сводит к минимуму традиционные недостатки SET, — что возникает вопрос о современной парадигме мощных полупроводниковых усилителей. Одним словом, это «PRaT-стик»!

BALANCED AUDIO VK-56SE

$8,000 — Stereo     $16,000 — Mono

6C33

BALANCED AUDIO VK-90T

$15,000 — Stereo     $30,000 — Mono

6C33C

BALANCED AUDIO REX 3

$20,000 — Stereo     $40,000 — Mono

6C33C

BALANCED AUDIO VK-80i

$8,995

6C33C

2A3

Чтобы контекстуализировать лампу 2A3 и ее триодных братьев DHT, давайте посмотрим на историческую перспективу их наследия. В 1926 году был представлен силовой триод с прямым нагревом 71A, а затем 50 в 19.28, 45 и PX4 в 1929 году, PX25 в 1930 году, 2A3 в 1932 году, 300A в 1936 году и 300B в 1938 году. . Российским аналогом 6Б4Г является 6С4С [6С4С]

Гонка «мощности» началась всерьез с пентода 6Л6 и КТ66 в 1936 г., за ними последовали вездесущие EL34 в 1951 г., EL84 в 1953 г., 6550 и КТ88. в 1954 году и последний в серии, 7591 в 1959 году и 8417 в 1963 году. (6L6 находится в непрерывном производстве с 1936, запись, не имеющая себе равных ни на одном другом электронном устройстве — мы все в большом долгу перед электрогитаристами за то, что они сохранили ламповые фабрики.)

Семьдесят лет спустя электронные лампы, и особенно триоды, продолжают самые низкие из когда-либо созданных элементов усиления искажений. Ни один германиевый или кремниевый транзистор, JFET или MOSFET никогда не приближался к характеристикам искажения триодов с прямым нагревом, а триоды с непрямым нагревом следовали за ними. Помимо малых искажений в абсолютном смысле, спектры искажений триодов благоприятны, с быстрым спадом верхних гармоник. (Это в меньшей степени относится к лучевым тетродам, пентодам или твердотельным устройствам, которые по своей природе менее линейны и имеют кривые искажения более высокого порядка.)

TRAFOMATIC

$11,500

2A3

TRAFOMATIC  Experience One

$7,100

2A3

TRAFOMATIC  Evolution One

4000 долл. США

2A3

ШВЕЙЦАРСКИЙ AM3

10 225 долл. США

6B4G

GO

PX25

Сегодня усилители 45 и PX25 реже используются в ламповых усилителях, но на самом деле они звучат лучше, чем их более известные собратья 2A3 и 300B.

Версии NOS также были очень редки, пока Sophia, KR и EML не решили производить их современные копии. Модель 45 последовала за моделями 71A и 50 в 1929 году. Модель PX25 была представлена ​​годом позже, в 1930 году. 3,5 Вт для 2A3.

​

Выходная мощность PX25 от 4,5 Вт до 5 Вт находится между 2A3 и 300B. Спецификация напряжения его нагревателя составляет 4 В, как и в случае с британским Marconi PX4. Для многих любителей трубок DHT это 2 трубки, которые НЕОБХОДИМО ИМЕТЬ.

SWISSONOR   45 SE

$6,275

45

SWISSONOR  AM-X

$12,225

PX25

The maker of the original 300B is an old компания Gray & Barton, основанная (до появления радио) для производства телефонного оборудования. В 1872 году компания Gray & Barton стала Western Electric Manufacturing Company. В 1881 году она была реорганизована в Western Electric Company. Год спустя Western Electric Company стала производственным подразделением Bell Telephone. Western Electric Export Corporation была создана в 1928, чтобы стать иностранным дистрибьютором Western Electric и его подразделением по маркетингу аудиооборудования и запчастей. В 1942 году она стала Westrex Corporation. Litton Industries приобрела часть Westrex в 1958 году. для усиления телефонных сигналов. Он имеет размеры 6,4 дюйма в высоту и 2,4 дюйма в ширину, а анод может рассеивать 40 Вт. В 1980-х годах аудиофилы стали все чаще использовать его в домашнем аудиооборудовании.

Модель 300B обладает хорошей линейностью, низким уровнем шума и хорошей надежностью; он часто используется в аудиоусилителях с несимметричным триодом (SET) с выходной мощностью около восьми ватт. Двухтактная пара может выдавать 20 Вт.

По состоянию на 2012 год лампы 300B и другие с аналогичными характеристиками производятся компаниями EH Electro Harmonix, Emission Labs — EML, JJ Electronic, KR Audio, Shuguang, Sovtek, Svetlana, TJ FullMusic, Takatsuki и Western Electric.

TRAFOMATIC Опыт Два

$7,100

300B

TRAFOMATIC  Evolution Two

$4,300

300B

TRAFOMATIC  Experience Reference

Mono Pair

$15,000

300B

Swissonor AM-4

$ 12 225

300B

Thivan Labs 300B Andiverd

Thivan Labs 300B.

$ 6 500

300B

811-10

TIPE 811 AN TIPE 811 AN TIPE 811. 1949 г. Эта электровакуумная лампа, также известная под своим военным идентификатором в США как VT-217, возникла как лампа передатчика, и ей предшествовала модель 812. Для использования в аудиоприложениях это силовой триод, способный выдавать выходную мощность 10–15 Вт в однотактной конфигурации класса A2 и в трехступенчатой ​​схеме с использованием межкаскадного трансформатора в каскаде возбуждения. Нобу Шишидо был одним из первых инженеров, внедривших конструкцию на основе этой трубки. Его разработки демонстрируют усилители от WAVAC Audio Labs. В типичной схеме Svetlana SV811, работающей в классе A2 (напряжение пластины = от 450 до 500 вольт), сетка управляется более положительно, чем катод, для части или всей формы волны. Интересно, что первые 5 Вт работы лампы относятся к классу A1, а далее до 15 Вт схема будет работать в классе A2.

Лампа 811A послужила основой для ее стабильной модели 572B, а ее современные аналоги, российские СВ811 и СВ572 Светланы, по сути, представляют собой те же лампы без конфигурации выводов анодной крышки.

Лампы 811A и 572B с классической конфигурацией анодной крышки доступны с текущего производства в Китае на заводах Shuguang и PSVANE.

THIVAN LABS 811A / 572B SE

6 200 $

PSV 811A

THIVAN LABS   811A Mono

$ 10,000

PSV 811A

TRAFOMATIC   PANDORA Mono

$28,000

SV811-10

211

Модель 211 была разработана Western Electric на основе их экспериментальной серии G, первая версия 211A была завершена в конце 1921 года, а затем скопирована в конце 1923 от Westinghouse и продается ими и RCA. С мю 12,5 он предназначался для ВЧ диэлектрического нагрева и аудиомодуляторов. Унылая и пешеходная трубка для унылой повседневной работы. (Если бы радиоинженер 1920-х годов дожил до того, что старые 211 продаются сегодня, он, вероятно, умер бы со смеху.) Тип 211 широко производился другими фирмами, поскольку они прижились в обыденных промышленных и медицинских приложениях. Версии Western Electric начинались с 211A; 211B, C и D были одной и той же трубкой с разными сортами нити. 211E был известен тем, что использовался в театральном усилителе WE 43A. Пара небольших катушек индуктивности из нихромовой проволоки была установлена ​​в цепи накала внутри самой лампы, чтобы помочь стабилизировать ее на высоких частотах. Это делает старые 211 E очень привлекательными для коллекционеров.

Модель 211H была версией Amperex с плоской крышкой; United произвела серию 311 (311 CH с пластинчатой ​​крышкой), в основном для радиочастотного нагрева; RCA 835 1937 года был версией с малой емкостью для нижнего конца диапазона УКВ; а RCA 838 был версией с переменным высоким мю для использования в классе B с нулевым смещением. Затем это привело к появлению RCA 805 и WE 331A, которые имели переменную сетку high-mu и предназначались для модуляторов AF класса B. Это также привело к 810 типам.

Последней разработкой был 845, который, как полагают, начал разрабатываться RCA в 1927 и не выпускался до 1931 года как UV845. В эпоху, когда передающие триоды стремились к дизайну с высоким мю и работе с заземленной сетью или классу B, UV845 был аберрацией: 75-ваттный триод с мю 4,8. Позже мощность была увеличена до 100 Вт. Смехотворно архаичный и сложный в управлении, к 1945 году он устарел, за исключением того, что его продолжали использовать в старых передатчиках RCA серии ETA в качестве конечного усилителя аудиомодулятора в двухтактной паре класса А. Такие передатчики часто вводились в эксплуатацию после Второй мировой войны небольшими местными вещательными компаниями, многие из которых транслировали «гоночную» музыку и программы. Миллионы американцев познакомились с R&B и госпелом благодаря плавному звучанию двухтактных 845-х, приводимых в действие межкаскадными трансформаторами, без отрицательной обратной связи. Altec, RCA и WE также использовали 845 в нескольких театральных усилителях в течение 19-го века.30-х и 1940-х годов. Существовали и другие обозначения производителя для модели 845, хотя она не пользовалась такой популярностью и разнообразием, как модели 203 или 211. В 1980-х червяк повернулся, и последний смех — над семейством high-mu. Несмотря на то, что 811A, 572B, 3-500Z и другие типы high-mu по-прежнему популярны в радиочастотных приложениях, большой, грубый 845 стал почти религиозным объектом для невротических аудиофилов, особенно в Азии.

Сегодня Простое составление списка всех фирм, производивших 211 за последние 70 лет, было бы невыполнимой задачей; 211 были поразительно популярны до 1950, затем чуть не стали музейными экспонатами. Несмотря на широкое производство 50-ваттных ламп в их разнообразных формах, в 21 веке нам повезло с 4 китайскими производителями, среди которых PSVANE, один в Японии, KR в Восточной Европе и ELROG в Германии.

Производство более поздних родственников, таких как 805 и 810, также продолжается в Китае. Также на рынке «настоящих» 50-ваттных ламп высокого класса находится аналогичная лампа из России: Ulyanov GM-70. Производится с 1940-х годов. Его базовая часть уникальна, а его мю составляет около 7, но во многих отношениях он удивительно похож на 211.

THIVAN LABS   211SE SWAN

$ 8,500

211

THIVAN LABS   211SE Anniversary

$ 10,000

211

THIVAN LABS   211SE STEREO

$ 8,200

211

Thivan Labs 211Se Mono

$ 12 00010

211

211

211

211

THIVAN LABS   211SE DUO

$ 16,400

211

THIVAN LABS   845 SILVER

$ 18,000

845

THIVAN LABS   845 GOLD

$ 21 000

845

805A

Модреть типа 805 — переменная модная модная модная мощность, но для класса AUDIO -частота. впервые был представлен в 1936 в качестве передающего ВЧ-триода, рассчитанного на использование на частотах до 30 МГц.

Однако в 1970-х годах китайские производители улучшили лампу 805, которая впоследствии была переименована в 805A. Эта версия была модифицирована для оптимальной работы в качестве усилителя ЗЧ и, как таковая, имеет лучшие характеристики, чем оригинальные американские типы, в том, что им легче управлять, что значительно снижает THD

4 «настоящие» мощные лампы мощностью 50 Вт

​

Анод фрезерован (дорого) из графитового блока. Одно из преимуществ заключается в том, что его можно обжигать при очень высокой температуре во время производства, чтобы удалить загрязняющие вещества и закупоренные газы.

Короткие штифты могут быть предназначены для установки в байонетное соединение с пружинными зажимами для контакта со штифтами. Диаметр широкой оболочки стеклянной трубки составляет 55 мм, а высота, исключая штифты основания, составляет 194 мм.

​

805/805A является прямым предком 813, а также TT10.

​

THIVAN LABS   805A LION

$ 8,500

805A

THIVAN LABS   805A TIGER

$ 9,500

805A

833A

Первоначально 833A был разработан для генераторов средней мощности или приложений усилителей класса B или C. Это триод средней мощности с анодным рассеиванием 300 Вт CCS или 350 Вт ICAS. Длинная сетка и анодные выводы, а также высокая внутренняя емкость ограничивают максимальную частоту этой лампы 15-30 МГц, что отлично подходит для задач усиления звука. Будучи средним мю, он обычно не подходит для работы с заземленной сетью.

Модель 833A представляет собой большую трубку (на самом деле она огромная!) того типа, который иногда называют трубкой из-под печенья, с номинальным диаметром оболочки 116,8 мм (4,60 дюйма) и диаметром 219,2 мм (8,63 дюйма). .) в высоту.

Модель 833A имеет торированную вольфрамовую нить накала, рассчитанную на 10 вольт и 10 ампер. Пара 833A способна обеспечить синусоидальную мощность примерно 800 Вт в усилителе или модуляторе звука класса B. Это предполагает КПД примерно 58%, входную мощность 1400 Вт и рассеивание на аноде 300 Вт на лампу. Анод обычно имеет красный цвет от тусклого до среднего при работе на полной мощности. Тем не менее, при настройке в режиме Class A SET эта чудовищная трубка будет выдавать впечатляющую мощность 120 Вт!

Трубка поддерживается исключительно двумя опорами для нити. Эти штифты имеют шпоночные соединения F1 и F2 диаметром 9,5 мм (0,375 дюйма) и 11,1 мм (0,438 дюйма) соответственно.

The 833A was preceded by the 833.

THIVAN LABS   SUN 833 SE

$ 25,000

833A

813A

The 813A beam силовая трубка, также известная под американским военным идентификатором VT-144. был очень популярен среди радиолюбителей после Второй мировой войны. Лампа оставалась основным продуктом любительского радио, пока однополосный режим не стал популярным режимом работы в конце 19-го века.50-х и начале 1960-х годов.

Оснащенная графитовой пластиной с рассеиваемой мощностью 125 Вт по ICAS, эта лампа была очень экономичной, и пара могла обеспечить разрешенный предел работы (1 киловатт на входе) на CW или AM. Более поздние лампы, произведенные RCA и Amperex, имели улучшенную пластину из никеля с циркониевым покрытием. В режиме класса А эта лампа будет выдавать консервативно 25 Вт.

NOS RCA, GE, Marconi, National Union, Ken-Rad Лампы 813A американского производства по-прежнему доступны, а также аналогичная трубка российского производства GU-13. Доступна новинка от китайских производителей, а именно Shuguang.

Лампа 813А/ГУ-13 тесно связана с другой российской суперлампой, ГМ70, и ее прямым предком является лампа 805.

THIVAN LABS   LEOPARD 813A

$ TBA

813A

THIVAN LABS   LEOPARD 813A-X

$ TBA

813A

6C33C-B OTL Усилитель — Фоновые и OTL схемы

ВВЕДЕНИЕ

Целью данной статьи является объяснение процесса выбора и компромиссов, связанных с выбором цирклотрон как оптимальная топология для мощного OTL-усилителя. Вопросы, связанные с этот выбор включает простоту схемы, сбалансированную производительность при малом и работа с большим сигналом и достижение низкого выходного импеданса (и, следовательно, высокого коэффициента демпфирования) без чрезмерного использования обратной связи.

ФОН

Даже при использовании лучших современных материалов выходной трансформатор остается самым слабым звеном. На низких частотах его конечная индуктивность отводит ток от нагрузки, а на высоких частотах его паразитная емкость, индуктивность рассеяния и высокочастотные потери в меди в совокупности ослабляют амплитуду и вызывают серьезные фазовые сдвиги. С первых дней существования Hi-Fi аудиодизайнеры стремились создать идеальный усилитель. Много усилий было потрачено на оптимизацию конструкции силового трансформатора, и даже сейчас основополагающие учебники по трансформаторам и базовому магнитному анализу относятся к тому раннему времени.

Г. С. Блэк открыл отрицательную обратную связь для электроники в 1934 г. и сразу же стало понятно, что обратная связь может иметь большое значение для устранение многих проблем, связанных с выходным трансформатором и др. электронные усилительные устройства. На самом деле считалось, что качество усилителя ограничивается только количеством отрицательной обратной связи, которую можно применить.

Объем обратной связи, которую можно реально применить, ограничен тем, насколько велик фазовый сдвиг. существует от входа до выхода системы. Большая часть фазового сдвига, ограничивающего обратную связь, в электронной лампе усилитель происходит в выходном трансформаторе; поэтому, если бы только это могло быть устранены, можно использовать большое количество отрицательной обратной связи, создавая тем самым идеальный усилитель. Сегодня мы понимаем, что негативная обратная связь — это не панацея, как считалось когда-то. В небольших и умеренных дозах это может быть полезно, но, как поколение спустя в конце концов обнаружили разработчики полупроводниковых усилителей, слишком сильная обратная связь всегда звучит менее музыкально, чем слишком слабая обратная связь.

Как и в случае с любой инженерной проблемой, оптимальное решение — не исправлять ее с помощью дополнительных схем, а полностью удалить. Тогда кажется логичным, что, если усилитель не может быть лучше, чем его выходной трансформатор, полное устранение трансформатора должно привести к превосходным характеристикам. Отсюда поиск священного грааля ламповых усилителей, который очаровывал и дразнил аудиофилов на протяжении более 40 лет: как спроектировать прочный и мощный усилитель без выходного трансформатора (OTL).

СОПРОТИВЛЕНИЕ ПЛАСТИНЫ И ЭФФЕКТИВНОСТЬ

Импеданс пластины сам по себе не полностью определяет доступную мощность. На это также влияет то, вынуждает ли вас ваш выбор схемы Работа в классе A (все силовые лампы всегда проводят ток) или в классе AB (половина ламп может отключиться). в течение полупериода) или класс AB2 (то же, что и AB, но сетка управляется положительно, что приводит к протеканию тока по сетке) также возможны. Однако однажды определяется класс работы, доступная мощность определяется сопротивлением плиты.

Даже при использовании нескольких лучших доступных ламп сопротивление пластин все равно значительно выше, чем сопротивление нагрузки. Все в порядке, вы можете построить усилитель OTL; просто это будет относительно неэффективно. Например, одна пластинчатая трубка сопротивления 20 Ом, питающая 4 Ом нагрузка никогда не может быть выше эффективности 16% (=4/(20+4) x 100%). Разумная мощность все еще может быть обеспечена на нагрузку 4 Ом, но для этого требуется более высокое напряжение питания, чем пиковое выходное напряжение, и вы должны принять это и спроектировать рассеивание цепи.

СОПРОТИВЛЕНИЕ ПЛАСТИНЫ И ВЫХОДНОЕ СОПРОТИВЛЕНИЕ

Хотя мы не можем изменить присущие пластине характеристики трубы, мы может изменить способ расположения и возбуждения лампы в схеме усилителя. Это может существенно повлиять на выходной импеданс усилителя. усилитель, который говорит нам, насколько жесткий источник напряжения мы сделали. Это также выражается некоторыми как коэффициент демпфирования усилителя — чем ниже выходное сопротивление, тем лучший источник напряжения, которого вы достигли. Тогда усилитель будет лучше справляться с нелинейности, искажения и противо-ЭДС производится обычно очень сложной нагрузкой динамика.

Общедоступные топологии OTL-усилителей имеют некоторые очень важные характеристики. различия в характеристиках выходного импеданса, которые необходимо тщательно следует учитывать при выборе топологии, которую вы хотите использовать. Хотя сила возможности различных топологий могут оставаться неизменными, когда они работают в того же класса (A, AB или AB2), звуковые характеристики могут существенно различаться из-за широкого диапазон выходного сопротивления, который может быть достигнут.

ВЫХОДНАЯ ТРУБКА СОПРОТИВЛЕНИЕ ПЛАСТИНЫ

В этой статье для числового примера будет использоваться лампа 6C33C-B. При напряжении смещения 145 В, и анодном токе 400 мА эта лампа имеет пластинчатое сопротивление 100 Ом и коэффициент усиления 2,7.

При более низких токах сопротивление пластины увеличивается, что следует учитывать при выборе точки смещения. трубки. При более высоких токах сопротивление пластины падает — к счастью, а то и 6С33С-Б будет ужасно неэффективным при питании нагрузки 4 Ом, а мощный OTL-усилитель не будет практичный. При напряжении пластины 70 В и токе 1 А сопротивление этой трубки падает до 40 Ом.

Это изменение импеданса пластины является еще одной причиной, по которой необходимо стремиться получить выходной импеданс. уровень как можно ниже. Если выходное сопротивление велико по отношению к нагрузке и существенно изменяется в зависимости от тока, значительное количество возникают нечетные гармонические искажения.

ПЕРВАЯ КОММЕРЧЕСКАЯ ОТЛ

КАТОДНЫЙ ПОВТОРИТЕЛЬ OTL

Рис. 1: Катодный повторитель OTL

Чтобы предотвратить протекание постоянного тока через нагрузку динамика этого конфигурации, динамик можно подключить параллельно большой катушке индуктивности, которая будет шунтировать постоянный ток смещения. Это все-таки ВЛ — между ними нет трансформатора силовая трубка и нагрузка, и ни один из пагубных эффектов передачи функция от входа до выхода нагрузки с трансформаторной связью. Большинство Важными преимуществами OTL являются устранение трансформаторного провода и подключение динамик непосредственно к силовой трубке, без других элементов, включенных последовательно. Тем не менее эффект низкочастотной нагрузки катушки индуктивности ухудшит звучание басов в этой конфигурации.

Разумеется, этот усилитель должен работать только в режиме класса А. Поскольку нас здесь интересует гораздо более высокая производительность силовые конструкции эта топология далее рассматриваться не будет.

ОБЩИЙ КАТОД OTL

Рис. 2: OTL с общим катодом

Как и в случае с катодным повторителем OTL, проблему постоянного тока в нагрузке можно решить с помощью катушки индуктивности. параллельно с нагрузкой. Кроме того, он должен работать по классу А, поэтому разработка ВЛ высокой мощности

ДВУСТОРОННИЙ КАТОДНЫЙ ПОВТОРИТЕЛЬ

Рис. 3: Двухтактный катодный повторитель OTL

Использование двух ламп параллельно в конфигурации катодного повторителя предыдущий раздел дал бы Rp (2 + 2u), самый низкий достижимый выход разомкнутого контура. сопротивление с помощью пары ламп. Выходное сопротивление двухтактного катодного повторителя в четыре раза превышает теоретический минимум, потому что два катодных повторителя включены последовательно, а не параллельно.

Если бы в этой конкретной конфигурации использовались четыре лампы 6C33C-B, смещение на 145 В и 400 мА каждый, без обратной связи (т. е. без учета обратной связи) выходное сопротивление будет 27 Ом.

ОДНОСТОРОННЯЯ СТУПЕНЬ PUSH-PULL

Рис. 4: Односторонний двухтактный OTL

В выходном каскаде СЭПП нагрузка возникает в катодной цепи верхнего трубки и в пластинчатом контуре нижней трубки. Если обычный двухтактный используется драйверный каскад, верхние лампы ведут себя как катодные повторители, а нижние лампы действуют как усилители с общим катодом.

Это создает дисбаланс усиления и выходного сопротивления между верхним и нижним каскадами, недопустимо в хорошей конструкции усилителя. Чтобы добиться истинного двухтактного режима, верхняя и нижняя трубы должны быть возбуждаются одинаковыми, но не совпадающими по фазе сигналами, но наличие нагрузки на входе схема верхних труб делает это труднодостижимым на практике.

В обычном двухтактном усилителе, использующем твердотельные устройства, эта проблема баланса преодолевается. с помощью P-канального устройства. Поскольку у нас есть только однополые электронные лампы, и позитронных трубок не существует (за исключением теоретически и, возможно, среди аудиофилы будущего на Starship Enterprise), SEPP нельзя гонять напрямую, и его всегда следует рассматривать в сочетании с подходящей схемой привода.

ИДЕЯ ФУТТЕРМАНА

Рис. 5: ВЛ Футтермана

Такое расположение приводит к применению одинаковых, но противоположных управляющих сигналов. между сеткой и пластиной обоих наборов трубок. Он продолжал утверждать, что, когда таким образом, выходные лампы работают как катодные повторители. К сожалению, это неверно, и конструкция драйвера Футтермана не обеспечивает работу катодного повторителя. Это связано с тем, что 100% положительная обратная связь, возникающая при выдерживании фазы разветвитель выходного напряжения эффективно отменил 100% отрицательную обратную связь от нагрузка, в первую очередь создающая эффект катодного повторителя.

Другими словами, Футтерману удалось превратить верхнюю трубу в усилитель с общим катодом, что соответствует поведению нижней лампы, и при этом теряется преимущество импеданса катодного повторителя! Вместо получение желаемого теоретического выходного сопротивления двух параллельных катодных повторителей, Rp/(2+2u), выходной импеданс ВЛ Футермана равен двум параллельным общим лампы усилителя с катодом, Rp/2.

Решение Футтермана по обеспечению сбалансированных приводов для SEPP наиболее известно в НАС. В Японии разработчики OTL в основном использовали драйвер фазоинвертора с катодной связью. впервые предложено Хироши Амения в 19 г.55. При этом у этого водителя предусмотрен нижний привод полное сопротивление и удвоенный размах сигнала фазоинвертора с разделенной нагрузкой, это также привело к в выходных лампах, ведущих себя как усилители с общим катодом с сопутствующими им высокими импеданс источника Rp/2.

Важно отметить, что схема Футтермана и другие схемы, предложенные для Привод SEPP использует обратную связь для достижения сбалансированных сигналов. Но даже с трубка с высоким коэффициентом усиления, управляющая выходным каскадом, выходное сопротивление относительно высокое, поэтому обратная связь служит только для балансировки приводов. В связи с этим усиление драйверной трубки не полностью использовать для получения полной выгоды.

Если в ВЛ Футтермана использовались четыре лампы 6C33C-B, смещенные на 145 В и 400 мА каждый, выход без обратной связи импеданс составит 25 Ом (по совпадению, примерно такой же, как у двухтактного катодного повторителя).

Схема Футтермана и другие решения для управления SEPP позволяют работать в классе AB. Уход должен следует принимать при переходе к классу AB2, поскольку цепи драйвера не сбалансированы идеально, а сетка ток внесет асимметрию между верхней и нижней трубками и, как следствие, искажение.

ВАРИАЦИЯ ФУТТЕРМЕНА

Рис. 6: Вариант Futterman OTL

Если бы в этой топологии схемы использовались четыре лампы 6C33C-B, разомкнутая выходное сопротивление будет около 6,8 Ом, в 4 раза ниже, чем у оригинального Futterman!

Конечно, более низкий выходной импеданс НЕ означает, что вариация Футермана может обеспечить в четыре раза больше мощности. Возможности обработки мощности обеих схем остаются одинаковыми, поскольку характеристики трубной пластины, которые определяют мощность, как обсуждалось ранее. Схемы потребуются разные дисковые требования, чтобы добраться туда, но они оба могут работать на одном уровне мощности.

Кроме того, такой низкий выходной импеданс может быть достигнут только с лампой с высоким коэффициентом усиления. Если для усилителя желательна чисто триодная работа, и использовалась реалистичная усилительная лампа, выходной импеданс был почти в 3 раза ниже, чем у исходной схемы Футтермана.

ЦИРКЛОТРОН

Рис. 7: Circlotron OTL

С устройством Circlotron каждая выходная лампа теперь ведет себя идентичным образом. Половина сигнала на нагрузке появляется в катодной цепи каждой лампы, что приводит к частичной работе катодного повторителя. В то время как выходное сопротивление этой схемы несколько выше, чем у наилучшего оптимального катодного повторителя, достигнутого с вариант Футтермана, Rp/(2+u) против Rp/(2+2u), это все еще значительно лучше, чем Rp / 2 с идентичными трубками в обычном Futterman. Лучше всего то, что обычный двухтактный драйверный каскад позволит добиться идеального баланса с циркотрон, не прибегая к схемным приемам и без обратной связи по трубка используется в этап водителя.

Если бы в топологии цирклотрона использовались четыре лампы 6C33C-B, выход без обратной связи импеданс будет около 10,6 Ом. Опять же, не так хорошо, как то, что может быть достигнуто с Вариант Futterman, но годный к употреблению.

Цирклотрон имеет еще несколько преимуществ. Оба набора катодов заземлены. потенциал и, следовательно, могут быть смещены от общего отрицательного напряжения. С СЭПП, требуются два напряжения смещения, одно относительно земли, а другое относительно отрицательный рельс.

Также из-за несимметричного расположения выходных трубок с относительно напряжения на рельсах, любых пульсаций, напряжения в линии электропередачи или вызванных сигналом переходных напряжений подаются непосредственно в сеточный контур нижних трубок, через катод, куда попадает усиливается вместе с входным сигналом. Верхние трубы невосприимчивы к этому, т.к. напряжение на шине смотрит на пластины и, следовательно, не модулирует напряжение между сеткой и катодом. Результатом является значительный фоновый компонент на холостом ходу и зависящее от сигнала смещение постоянного тока на более высокие уровни сигнала. Единственный способ не допустить этого – обеспечить электронная регулировка обеих шин питания, хотя шум можно уменьшить значительно с высокой отрицательной обратной связью.

При установке Цирклотрона пульсации и шумы в питающей сети не возникают. влияют на смещение сетки. Любая модуляция рельсов влияет только на напряжение пластин ламп. Пульсации и переходные процессы, вызванные линией электропередачи, автоматически подавляются в нагрузке, так как нагрузка реагирует только на дифференциальные входы, и эти возмущения являются синфазными. Это не верно для схем Футтермана.

Учитывая преимущества Circlotron: низкий импеданс источника, сбалансированная работа и высокое подавление синфазного сигнала, можно вообще отказаться от отрицательной обратной связи. Atma-Sphere MA-1 — один из продуктов, который делает это. Однако, несмотря на использование 12 6AS7G в выходной конфигурации Circlotron, однако коэффициент демпфирования все еще слишком низок для хорошей совместимости с доступны многие громкоговорители с более низким импедансом. Понимая это, Atma-Sphere предлагает автотрансформатор с ответвлениями, соответствующий выходному сопротивлению 11 Ом. импеданс МА-1 на нагрузку один, два, три или четыре Ом.

Для многих пользователей ламп концепция добавления трансформатора к Топология OTL сводит на нет всю цель упражнения. Извините, ребята, если это так. для правильной работы нужен трансформатор, это не OTL! Это все еще может звучать очень хорошо, и конструкция автотрансформатора может быть лучше других подходов, но это не Святой Грааль. (Примечание: это также может быть намного надежнее, чем чистый OTL — важное соображение для тех, кто зарабатывает на жизнь этими усилителями.)

ЦИРКЛОТРОН С ОБРАТНОЙ СВЯЗЬЮ

Добавление некоторой обратной связи к цирклотрону имеет дополнительное преимущество, заключающееся в корректировке искажения, создаваемые в выходном каскаде при больших отклонениях сигнала. Это также допускает работу выходных ламп класса AB2 с малыми искажениями. Если водитель импеданс остается низким и может подавать достаточный ток, можно получить почти в два раза больше мощности, которая может быть достигнута при работе в классе AB1. Но даже при низком импедансе драйвера возникают высокие искажения без обратной связи, когда начинает течь положительный ток сетки. Если его не исправить, он выглядит так, как будто вывод форма волны обрезается. Применяя корректирующую обратную связь, управляющее напряжение автоматически увеличивается, чтобы компенсировать этот эффект, и полный потенциал выходные трубки могут быть реализованы.

ВЫБОР ВЫХОДНЫХ ТРУБ

До недавнего времени лучшим силовым триодом для ВЛ был 6336А. Очень популярен в Японии и Франции, о нем даже благосклонно упоминал Футтерман в своем знаменитая статья 1954 года в JAES. Обеспокоенный высокой эмиссией сетки 6AS7G, а также его низкой мю 2, он отмечает, что тогда новый Chatham 6336, с его более высоким мю 2,7 и сопротивлением пластины 100 Ом. (с обеими секциями параллельно) хорошо показал себя в его конструкции.

6336A уступал только тройному триоду Sylvania 7241 в низких частотах. пластинчатое сопротивление. Сопротивление пластины 67 Ом при 550 мА, 7241 так и не завоевал популярность за границей, потому что он был дорогим и его было трудно найти. Другой лампой с ограниченным доступом была EC33C. Сделано в Советском Союзе специально для японского рынка (по словам Жана Хираги в «Les Amplificateurs OTL») Предположительно это был предшественник уже известного Sovtek 6C33C-B.

Мощный триод 6С33С-Б, ранее доступный только для советских военных. теперь легко доступны на Западе, с момента падения железного занавеса. Эта лампа очень похожа по характеристикам на 6336A, но намного дешевле. резервуар с его толстым стеклом и внутренней распоркой для снижения микрофонного шума. Она быстро стала излюбленной трубкой проектировщиков OTL по всему миру.

COVI MARK II CIRCLOTRON OTL

• Выходные лампы приводились в действие с низким импедансом источника, что позволяло получить значительное положительное ток сетки и высокая выходная мощность в низкий импеданс. Многие опубликованные схемы, в том числе Атма-Сфера, у них слишком высокое сопротивление привода, чтобы работать здесь. (Возможно, неплохая идея для надежности причины!)

• Сбалансированный входной фазовращатель, реализованный с твердотельным источником тока в хвосте первой лампы. (да, полупроводниковые хороши для некоторых вещей, и они по своей природе хороши для поддержания постоянного тока).

• Сбалансированная обратная связь от выхода к входному фазовращателю использовалась для создания выходное сопротивление около 1 Ом с обратной связью всего 10 дБ при нагрузке 4 Ом.

• Отдельные источники нитей накала для каждой половины выходного моста и для ламп драйвера.

Четыре лампы 6C33C-B, используемые в Covi Mark II Circlotron OTL, генерируют более 100 Вт при сопротивлении 4 Ом и более 125 Вт при сопротивлении 8 Ом в классе AB2 с номинальным напряжением 145 В. На пиках синусоиды это реальные 200 Вт мгновенного действия, на 4 Ом, что означает, что каждый 6C33C-B выдает 3,75 А! Выходная мощность может быть увеличена еще больше (с соответствующим снижением надежности) с более высокими напряжениями пластины.
