Схема лампового усилителя звука: Ламповый усилитель мощности звука — Hi-End усилитель

Схемы ламповых и гибридных усилителей НЧ в режиме моно и стерео

Ламповые усилители мощности низкой частоты (усилители НЧ) применяются в высококачественной аудио аппаратуре класса Hi-Fi и Hi-End. Отличительными особенностями лампового звука являются мягкость и точность передачи звучания музыкальных инструментов.

Также достаточно популярны гибридные лампово-транзисторные УНЧ, которые благодаря совмещению радиоламп и транзисторов могут обеспечить достаточно высокие параметры, сохраняя при этом теплый "ламповый" звук. Большой интерес представляют УНЧ на германиевых транзисторах, поскольку у германия перед кремнием есть свои плюсы.

В разделе собраны разные по сложности и архитектуре принципиальные схемы ламповых усилителей НЧ для работы в режимах моно и стерео.

Представлены конструкции мощных УНЧ на нескольких радиолампах, простые схемы усилителей на одной-двух лампах для акустических систем и наушников, а также схемы усилителей на транзисторах, которые доступные для изготовления своими руками начинающими и профессиональными радиолюбителями.

Высокостабильный ламповый усилитель НЧ, вариант 2 (6Н2П, 6П45С)

Принципиальная схема и фото мощного усилителя НЧ на лампах 6Н2П, 6П45С в сочетании с полевыми транзисторами. Предлагаемый в этой статье ламповый усилитель НЧ является немного измененным вариантом схемы: "Высокостабильный ламповый усилитель В.Васильева - High-Grade (2х250Вт)".

5

1

3935

Высокостабильный ламповый усилитель В.Васильева - High-Grade (2х250Вт)

Когда-то я публиковал схему двухтактного усилителя мощности на лампах6П45С. Не со всем тем, что я тогда писал, я теперь согласен, но схемаизображена без ошибок, и элементы указаны верно.

Это к тому, чтона форумах некоторые оспаривали правильность указания номиналовэлементов.   Усилитель работал неплохо, но выявились недостатки.  Самымглавным из них был т.н. "разнос" некоторых ламп из за большого разбросапо обратному току управляющих сеток, особенно при высоких напряженияхпитания...

8

13

3843

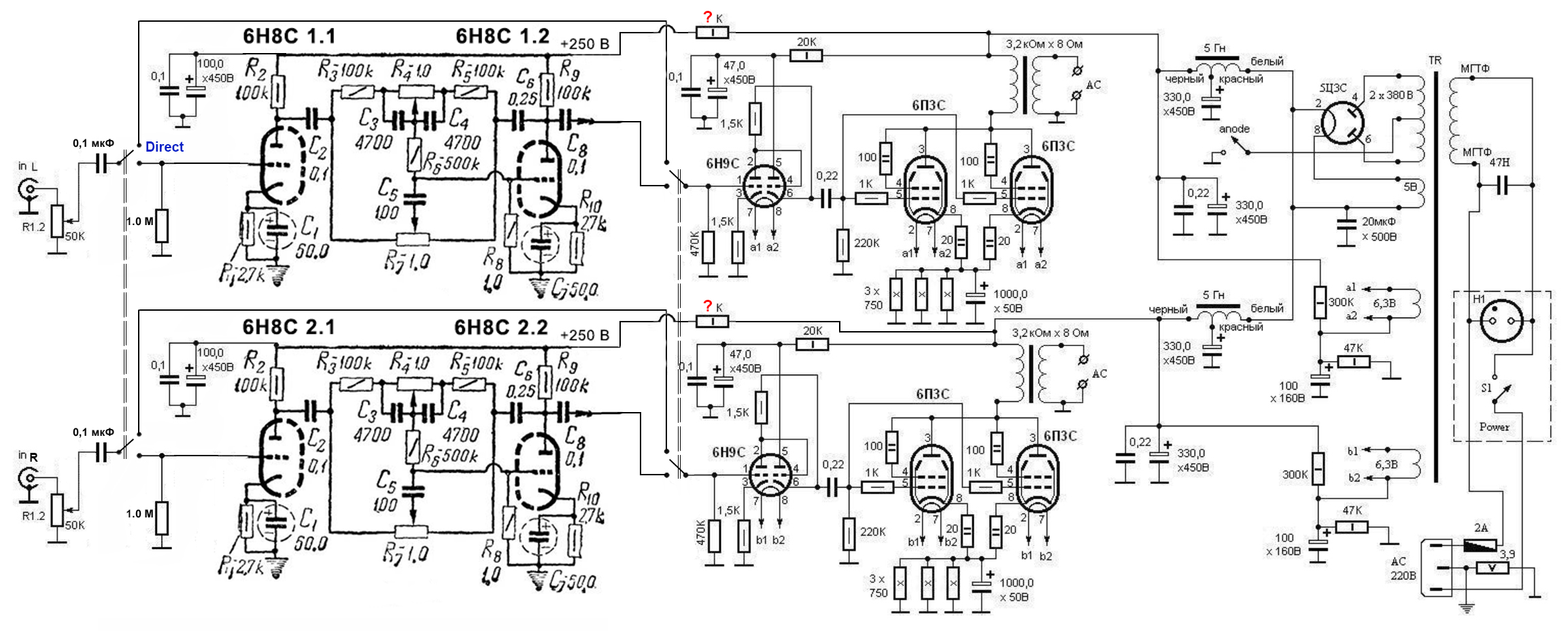

Ламповый усилитель на 6Н8С и 6П3С с трансформаторами ТПП-258-127/220-50

Предлагаю для обзора уже довольно заезженую схему унч на 6п3с.

Такслучилось, что на работе удалось подобрать на мусорке два совершенноновых, в упаковке трансформатора тпп-258-127/220-50.

Пошарив по справочнику удалось выяснить параметры данных трансформаторов, оказалось что они очень даже могли бы подойди в качестве выходного звена в схеме на 6п3с ...

11

1

3907

Manley 35MWB - двухтактный ламповый усилитель на четырех EL84

Ниже представлена принципиальная схема двухтактного лампового усилителя мощности Manley 35MWB. На входе стоят 12AT7 и 6414. На выходе установлены четыре лампы EL84. Принципиальная схема лампового усилителя Manley 35MWB на четырех EL84. 35 WATT MONOBLOCK. Manle Laboratories, Inc ...

3

0

1240

Двухтактный ультралинейный усилитель мощности Leak TL/12 на KT-66

Принципиальная схема лампового ультралинейного усилителя мощности (Tube Amp) на лампах KT-66.Leak TL12 push-pull KT-66 vacuum tube amplifier Schematic.Рис. 1. Схема ультралинейного усилителя мощности Leak TL/12 на лампах KT66 .

..

4

0

1171

Technics 20A - ламповый силитель на 10x 50H-B26 (75Вт)

Принципиальная схема лампового усилителя мощности Technics 20A на десяти лампах 50H-B26. В схеме усилителя мощности использованы лампы: 6267, 12AU7, 2x 6BQ5, 10x 50H-B26. Год випуска - 1965.Выходная мощность - 75 Вт на нагрузке 16 Ом.Technics 20A - Parallel push-pull 50H-B26 vacuum tube ...

8

0

1220

Rickenbacker M8E - схема однотактного усилителя на лампе 6V6

Принципиальная схема лампового усилителя мощности Rickenbacker M8E на лампе 6V6. В входной схеме усилителя мощности использована лампа 12AX7, а на выходе стоит 6V6.Rickenbacker M8E - 6V6 Single-Ended-Triode (SET) Hi-Fi vacuum tube amplifier Schematic.Рис. 1. Схема однотактного усилителя ...

5

4

1148

Moonlight - двухтактный усилитель на лампе 6SN7

Принципиальная схема лампового стерео усилителя мощности Moonlight на лампе 6SN7. В схеме усилителя мощности использованы лампы: 12AX7, 6SL7, 6SN7.Moonlight push-pull 6SN7 vacuum tube amplifier Schematic.Рис. 1. Принципиальная схема лампового усилителя мощности Moonlight.Moonlight AMP ...

4

1

1049

Двухтактный ламповый усилитель Lyonhardt на EL34

Представлена принципиальная схема лампового усилителя мощности Lyonhardt, с выходными лампами EL34. В схеме усилителя мощности использованы лампы: 12AX7, EL34.Lyonhardt push-pull EL34 vacuum tube amplifier Schematic.Рис. 1. Принципиальная схема лампового усилителя мощности Lyonhardt на ...

1

0

1367

Fender Blackface Champ - однотактный ламповый УНЧ на 6V6

Принципиальная схема лампового усилителя мощности Fender Blackface Champ на лампе 6V6.В схеме усилителя мощности использованы лампы 12AX7, 6V6.Fender Blackface Champ - 6V6 Single-Ended-Triode (SET) Hi-Fi vacuum tube amplifier Schematic.Рис. 1. Схема лампового усилителя мощности Fender . ..

6

0

Ламповый усилитель своими руками - elektrosat

Автор разработки:

Ламповый усилитель своими руками

, данный усилитель выполнен на доступных деталях, которые можно купить за копейки на радио рынке или найти где-нибудь дома, от старого телевизора.
Все детали усилителя смонтированы навесным монтажом. Панели для ламп лучше подобрать керамические.

Ламповый усилитель рассчитан на работу с предварительным усилителем, в котором установлены все регуляторы тембра и громкости, например, подойдет линейный выход компьютера.

(Пример внешнего вида)


Выходная мощность усилителя равна 20 вт
Коэффициент нелинейных искажений не более 1,2%
Чувствительность усилителя 500 мв
Неравномерность частотной характеристики  от 30 гц до 25 кгц не превышает ±1 дб.
Усилитель выполнен на лампах: 6Н2П (1 шт.), 6П14П (4 шт.).

Схема лампового усилителя.  Принципиальная схема лампового усилителя приведена на рис. 1. Ламповый усилитель имеет два каскада: фазоинвертор и выходной каскад. Фазоинвертор выполнен по самобалансирующейся схеме. Выходной каскад выполнен на четырех лампах типа 6П14П, работающих по двухтактной схеме в режиме АВ. Напряжение смещения на управляющие сетки ламп L2, L3, L4, L5 подается с общего катодного сопротивления R12. Резисторы R13 – R16 препятствуют самовозбуждению усилителя на сверхвысоких частотах.

Рис.1. Двухтактный ламповый усилитель на 20 Вт

С вторичной обмотки выходного трансформатора в цепь катода лампы L1 фазоинвертора 6Н2П, введена глубокая отрицательна обратная связь. Питание лампового усилителя поступает с диодного моста D1, D2, D2, D4. Анодное напряжение на фазоинвертор подается через развязывающий фильтр R9C2.
Выходной трансформатор лампового усилителя Т1 выполнен на магнитопроводе из пластин типа Ш-30 при толщине набора пластин 35 мм.  Первичная обмотка содержат 2 по 1200 витков провода ПЭЛ 0,31,  вторичная обмотка содержит 88 витков провода ПЭЛ 1,0.

Намотку выходного трансформатор лампового усилителя выполняют на каркасе со средней щечкой. Последовательность намотки секций обмоток трансформатора и схема соединения обмоток показаны на рис. 2. Вся первичная обмотка трансформатора  разделена на шесть секций по 300 витков, вторичная обмотка трансформатора разделяется на четыре секции по 44 витка. Сначала наматывают секции 1—8—2—7—3 трансформатора, затем каркас снимается с намоточного станка, переворачивается на 180° и наматывают секции 4—9—5—10—6.

Рис.2. Выходной трансформатор лампового усилителя на 20 Вт
а - расположение обмоток трансформатора; б - схема соединения обмоток трансформатора

Все секции первичной обмотки соединяются последовательно, вторичная же обмотка состоит из двух последовательно включенных половин, каждая из которых в свою очередь состоит из двух параллельно включенных секций.
При такой намотке удается выполнить симметричный трансформатор с малыми индуктивностями рассеяния и малыми паразитными емкостями, что позволяет создать усилитель с широкой полосой пропускания и хорошей фазовой характеристикой

Блок питания лампового усилителя выполнен на сердечнике из пластин Ш-40 при толщине пакета пластин 50 мм.

Сетевая обмотка содержит 430 витков провода ПЭЛ 0,8. Обмотки II содержит 400 витков провода ПЭЛ 0,31; обмотка накала кенотрона содержит 11 витков провода ПЭЛ 1,0, а обмотки накала ламп L4 и L5 содержат по 13,5 витков провода ПЭЛ 1,0.


Похожие материалы

Ламповый усилитель почти из хлама - Гаджеты. Технологии. Интернет


О преимуществах и недостатках ламповых схем усилителей низкой (звуковой) частоты, немало споров. Существуют, прямо таки целые отдельные течения лампового звука, со своими гуру, и адептами. «Только лампы, никаких полупроводников», «гибридные», «однотактные», «фанаты трансформаторов (межкаскадных)» и гибриды и подвиды. Это что касается самодельщиков, которые в любом случае заслуживают уважения. Есть еще те, для кого оболвание ближнего своего, профессия. Там совсем худо. Разумеется, везде есть исключения.

Не будем сейчас касаться «теологии», а посмотрим, что удалось сделать из, буквально подножного хлама.

Начать пожалуй, стоит с того, что приехали мы в Пермский край искать себе местечко для жизни, в основном, с вещами самыми необходимыми и радиодетали в их число не входили.

К счастью, в городе нашёлся магазинчик торгующий радиодеталями, со своеобразным ассортиментом, однако, и то что обнаружилось, было за счастье. Радиоэлементы требующиеся для усилителя на лампах, несколько специфичны, это не считая самих радиоламп. Словом, пораскинув мозгами, дал объявление в местную газету о покупке лампового радиоприемника. Много звонили, несколько отдали просто так, с условием «забрать-из-гаража-самому».

Набралось аж четыре штуки, потом взбунтовались родственники, а настаивать было неловко - мы тогда временно жили у родителей, а мастерил я у бабушки в частном секторе. К счастью два радио, оказались с весьма близкими внутренностями - типовая схема усилителя НЧ на 6П14, и блок питания одинаковый. "У нашей Алёны Игоревны, внешность такая типическая-типическая".

Первой предательской мыслью, которую с трудом удалось придушить подушкой, была просто взять и перенести эти платки усилителей в отдельную коробочку и... и собственно всё. Но во первых это было бы не слишком эстетично (А как же, чуть не главная изюминка-лампы снаружи? Выпендрёж конечно, но красиво ведь).

Да на печатных платах – ну уж нет. Словом, решено было от легкого пути отказаться, чай не первый раз канифоль нюхаем! Чтоб, всё как у людей... (напевая под нос) всё как у люде-е-ей. Да, хм, ну разложил на верстаке на тряпочке надерганные из радио лампы, набросал схемку, блок питания, чтоб все напряжения стабилизированы, все дела. Выходные лампы 6П14, переключение триод-пентод, выходные трансформаторы, вроде ТВЗ 1-9, входной каскад 6Н2П, но утверждение оставил на потом, после экспериментов.

Приличных ламповых керамических панелек в магазине и не видели никогда, пришлось выкручиваться.


Высокие боковые стенки, лишь отчасти для простоты. Во многом для удобства - не дурно защищает хрупкие и бьющиеся радиолампы, а учитывая предстоящую стройку в деревне, вообще не понятно где будет аппарат таскаться. Опять-же, очень удобно настраивать и переделывать - перевернул и стоит себе как вкопаный, причём и лампы не нужно вытаскивать - паяй, меряй, включай, сколько душе угодно.

Радиатор сверху для стабилизаторов, высоковольтных и накалов.

Выпрямители для них в подвале шасси.

Корпус разобран, шпаклевка, шлифовка, пару слоев краски.

Сборка корпуса набело.
Смонтированы тумблеры включения питания (накал и с задержкой анодное), индикаторы питания на неоновых лампочках, ламповые панельки, переключатели режима выходного каскада – триод-пентод, и включения обратной связи.

Смонтированы выпрямители в подвале, предохранитель на задней стенке в арматуре, все подключено, осторожненько проверяем работу готового кусочка схемы прямо от сети. Лампы торчат для антуража.
Все работает, ура.

Очередь за силовым трансформатором. Этот, от того же радио. Мощности вполне должно хватить. Кожух был снят с магнитопровода, к нему припаяны четыре шпильки из длинных болтиков М6. Для установки боком в этаком лежачем положении, чтоб все провода были в подвале шасси. Катушку проварил в лаке, чтобы не гудел.

Смонтированы и уже проверены высоковольтные выпрямители, их аж четыре штуки - для каждого каскада двух каналов свой собственный. Каждый диод зашунтирован пленочной ёмкостью против помехи при переключении.

Электролитические конденсаторы здесь, в том числе и от стабилизаторов. Сами стабилизаторы будут на радиаторе сверху.
Подключены тумблеры включения питания и индикаторные неоновые лампочки. Видно сигнальные гнезда и экранированный кабель к первому каскаду.

Планка, нет не Пикатинни - Мазая. Контактная. Будет крепиться на винтах трансформатора внутри корпуса. На ней удобно распаиваются диоды выпрямителя накала всех ламп. Стабилизаторы, опять же снаружи на общем радиаторе.

Стабилизатор +5 вольт. С гнездом USB. Для удобства работы MP3 проигрывателя. Чтоб не бегать искать зарядку или компьютер. Обычная 7805, в классическом включении – два электролитических, два керамических конденсатора. Питается от выпрямителя накала.

О, трансформатор на месте. Зарядка тоже. На крепеж трансформатора нахлобучены контактные планки, на них распаяны три диодных моста с электролитами, включена зарядка для МР3-шника.

Платка со стабилизаторами. Высоковольные на дискретных элементах, три стабилизатора накала посередине - на 7806, плюс, по одному-два (подобрать) диода в общий вывод.

С другой стороны платы силовые элементы.

Причем навыворот, чтоб их прижать спиной к радиатору. Плата тоже сделана несколько оригинальным способом – на манер как с элементами SMD, чтобы со стороны радиатора не было ни дорожек, ни выводов. Высокое напряжение все таки.

Вот этому кстати.

Сверху понятно крышка, чтоб пальцами в высокое напряжение не залезть. Радиатор стандартный, игольчатый, крышка из кровельной оцинкованной стали 0,5мм.

Испытания БП. Соединения между выпрямителем и стабилизатором на живую нитку.

Самое сложное - засовывание на место и монтаж. Радиатор со стабилизаторами с другой стороны шасси. Все провода собранные в четыре пучка продеваются в отверстия и проводятся к выпрямителю. Пинцетом, с толикой терпения и внимательности. Потом начинается главная забава - искать тестером где какой конец провода и по двум схемам подключать, да чтоб не торчало ничего лишнего, да чтоб "и смотри не перепутай. .. Кутузов". А не то салют может быть знатный, плавали, знаем.

Это уже сами каскады усиления, собственной, так сказать, персоной. Ну, всё как у людей. Автоматическое смещение, межкаскадные конденсаторы вроде фторопластовые, полюбопытствуем.

Выходные трансформаторы.

Из радиоприемников понятно, проварены в воске с парафином, сердечник на горячую стянут в тисках через полоску резинки – чтоб, немагнитный зазор в каждом слое железа был одинаковый и минимальный. При разборке-сборке не теряем полосочку бумаги для немагнитного зазора.

И в импровизированный кожух из сгущёночной банки.

Заливаем воском, или нейтральным герметиком, или эпоксидной смолой, если не жалко.

Выходные трансформаторы на месте.

Прослушивание в бабушкиной теплице, где места побольше. А что, мне нравится.

Акустика была такая вот, акустическое оформление – «закрытый корпус», играет хорошо, но чувствительности маловато, приходится выходной каскад в основном включать пентодом.

Это с кожухом на радиаторе.

Поработав некоторое время, перегорел один из выходных трансформаторов, пришлось переделывать на другие.


Проваривание катушек в лаке (как потом выяснилось, напрасно).

Стягивание магнитопровода через резинку, для одинаковости зазора в слоях железа. Не забываем бумажную прокладку в сердечнике. Ну и пластины собираются не «в перекрышку», а так - Е прокладка I.

Выходной трансформатор в сборе.

Кронштейны трансформаторов образовали этакий подвальчик, в него преотлично поместились по маленькому тумблеру включающих обратную связь.

В таком виде усилитель работал около двух лет. Существенных замечаний к нему не было.

Следующая инкарнация усилителя через несколько лет. В руки попали пара ламп г-807 с панельками и анодными колпачками.

Заодно, было решено несколько смягчить квадратно-гнездовой дизайн. Сделаны пара шаблонов для фрезерной машинки, отфрезерованы боковушки. Всё равно, роль удобной подставки при переворачивании и защиты ламп частично утрачена - лампы здоровенные и нахально торчат через забор.

Заменен силовой трансформатор на более мощный, введено фиксированное смещение выходного каскада, источник питания для него. Убраны выпрямители и стабилизаторы напряжения накала – у Г-807 он слишком мощный, 7806 не справятся.

Обновленный внешний вид.

Играет хорошо, насколько позволяет судить об этом акустическая система. Последние изменения были совершены более 5 лет назад. Усилитель работает в мастерской, каждый день около трети суток.

Как собрать ламповый стереофонический усилитель (принципиальная схема)

Схема проста, но обладает отличными характеристиками. Я разработал его специально для использования в качестве усилителя цифровой звуковой карты в моем компьютере. Аудиовход может быть от любого двухканального устройства линейного уровня, такого как телевизор, проигрыватель компакт-дисков или видеомагнитофон. Это ламповый тип, в котором всего 5 ламп с потребляемой мощностью не более 45 Вт на выходе. В нем используются 3 типа ламповых: 1 вакуумный выпрямитель 5Y3 GT, 2 high-mu триода 6SF5 GT и 2 усилителя мощности 6K6. Все это полноразмерные лампы восьмеричного типа, которые сегодня обычно доступны по цене 3-5 долларов за штуку.

Принципиальная схема

Детали:
R1, R10, R13 2,2 мегабайт
R2 Резистор 470 кОм 1 / 2Вт
R3 Резистор 1 мВт 1 / 2Вт
R4 220 кОм 1 / 2Вт резистор
R5 330 Ом
R6 Резистор 220 кОм 1 / 2Вт
R7 Резистор 2,2 мегабайт 1/2 Вт
R8 Резистор 1 мегабайт 1/2 Вт
R9 Резистор 720 Ом 20 Вт
R11 Резистор 33 кОм 1/2 Вт
R12 Резистор 22 кОм 1/2 Вт
C1, C9 0.005 мкФ 400 В конденсатор
C2 0,05 мкФ Конденсатор 600 В
C3 20 мкФ 25 В электролитический конденсатор
C4 0,01 мкФ 400 В конденсатор
C5 200 мкФ 400 В керамический дисковый конденсатор
C6, C7 15 мкФ 450 В первичный конденсатор T
C8 конденсатор 15 мкФ 400 В, конденсатор
C8 15 мкФ 400 В, конденсатор
C8 15 мкФ 400 В Вторичный, 6,3 В вторичный
T2 7600 Ом Первичный, 4 или 8 Ом вторичный
SW1 Переключатель SPST
SP1, SP2 12 дюймов или меньше, динамики 4 или 8 Ом
MISC 5 трубных розеток, 2 разъема RCA, печатная плата или шасси, провод , ручки и т. д.

Примечания:
1. Отправьте электронное письмо Уэсли Кинслеру с вопросами, комментариями и т. Д.
2. Лампа 6V6 GT может быть заменена на 6K6 для снижения требований к мощности.
3. C8 предназначен для подавления радиопомех и может быть опущен.
4. Трубка 5Y3 GT должна быть установлена ​​в вертикальном положении и иметь хорошую вентиляцию. Трубки 6К6 и 6SF5 можно устанавливать в любом положении.
5. Органы управления должны иметь звуковой переходник.
6. Блок питания этого устройства может использоваться для всего, что требует 290–320 В постоянного тока до примерно 3 ампер.


Автор: Уэсли Кинслер
Электронная почта: [email protected]
Веб-сайт : http://www.aaroncake.net

Подобные схемы


Схема клапана вакуумной трубки

Страница 4: Аудиосхемы :: Next.gr

- Стр. 4

  • Передатчик FM 45W с клапаном. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ: Тип питания: 220 В переменного тока Частота излучения при FM: 88 ~ 108 МГц Сила расхода: макс 45 Вт (без ...

  • Люминесцентные лампы существуют уже много лет, но для большинства людей они остаются загадочными. В этом нет ничего удивительного, поскольку их работа непростая.Сама трубка содержит смесь газов, но активным ингредиентом является ртуть .....

  • VTTC (Катушка Тесла с вакуумной трубкой) - это катушка Тесла с вакуумными лампами в качестве переключателя. Я использовал автоколебательный контур с двумя параллельно включенными российскими (советскими) лампами ГУ-81М. Источником высокого напряжения являются два подключенных МОЛ (трансформатора СВЧ)....

  • Это началось как простой проект по созданию дешевого фонокорректора для очень старого проигрывателя виниловых пластинок с дешевым картриджем из имеющихся деталей. Однако он превратился в довольно хороший проект, который определенно превосходит остальные мои аналоговые установки. Ну ладно, по крайней мере, это было ....

  • 12AU7 (ECC82) Схема предварительного усилителя с трубчатым катодным повторителем.Двухкаскадный предусилитель 12AU7 с низкоомным выходным каскадом. Общий прирост примерно в 8 раз ..

  • 6DJ8 Схема лампового фонокорректора и линейного предусилителя RIAA. В источнике питания HT используется трубка выпрямления и регулирования ..

  • Схема симметричного лампового предусилителя SRPP

    6DJ8 / ECC88.Коэффициент усиления предусилителя 27 дБ (примерно в 23,5 раза) ...

  • Этот двухступенчатый предусилитель звука предназначен для использования с звукоснимателями магнитного фонографа высокого качества. Общий коэффициент усиления схемы составляет около 150. Схема взята из руководства по приему ламп RCA и предназначена для использования со знаменитым двойным триодом RCA 7025....

807 однотактных ламповых усилителей

807 параллельных несимметричных усилителей

Летом 2002 года я решил собрать пару моноблочных параллельных несимметричных ламповых усилителей DIY , используя лампу 807. Все началось с моего решения использовать менее известную лампу 807 , тетрод, особенности и звуки которого я хорошо знал, из конкретного проекта DIY (с одной трубкой на канал, подключенного к триоду), созданного Христосом Спатопулосом. Усилитель Christos 807 играет очень плавно во всем спектре (пожалуй, лучший звук, который я слышал до этого), но, к сожалению, ему не хватает мощности.Поэтому я сосредоточился на создании лампового усилителя с двумя параллельными 807-ми на канал в соединении катодного повторителя, подключенного по схеме тетрода - класс A, с фиксированным смещением (с использованием отрицательного напряжения на экране) в соответствии с характеристиками RCA и SCT.

Краткий обзор вакуумных ламповых усилителей серии 807 My Parallel:
  • две 807 трубки / канал (параллельные односторонние)
  • два независимых каскада питания на канал
  • полноламповые выпрямители PSU
  • чистый класс A
  • Нет отзывов
  • две независимые линии для трубки 807 смещения
  • Конструкция шасси с ЧПУ
  • ручной выходной трансформатор P&K audio
807 Корпус лампового усилителя

Почти два месяца работал над созданием усилителя, имея в виду решить две основные проблемы.Во-первых, это была моя идея построить блок питания с использованием ламп в качестве выпрямителей, а вторая касалась цепи смещения для конечных ламп. Наконец, я решил использовать две независимые линии для питания системы (используя GZ34 для драйверов и 5U4G для силового каскада). Я также построил схему смещения на основе двух микропотенциометров SPECTROL 22K для регулировки смещения (по одному на каждую лампу). Каждая лампа 807 смещена на -15,5 В (сетка). Напряжение на пластине около 505 вольт, а напряжение экрана - 228 вольт.Следующим шагом было построение шасси. Я спроектировал шасси в autocad, и всю работу сделали станки с ЧПУ. Вся конструкция жестко смонтирована, за исключением небольшой ручной платы для конденсаторов источника питания. Все наиболее ответственные пути усилителя были подключены с использованием серебристо-тефлоновых кабелей (особенно пути высокого напряжения).

Вождение - предусилитель

Использование пары ламп RCA 807s NOS значительно улучшило четкость, по сравнению с лампами Westinghouse 807, которые я использовал раньше.В приводной секции используется 12х7 (общий электрический) (по одному на канал), а в качестве предусилителя используется хорошо известный PV10A Conrad Johnson.

Блок питания

Важные примечания относительно силовых трансформаторов:

Силовые трансформаторы, используемые в моем проекте 807 parallel SE, - это старые трансформаторы от старинного усилителя Philips. Вот данные по всем разделам силовых трансформаторов.

  • T1 = 220 В сеть (вы должны изменить это на 110 В для США или 120 В для Канады)
  • T2 = 5 В / 3 А
  • T3 = 600-0-600 В 250 мА
  • T4 = 10V / 4A (на самом деле нужно 7-7.5 Вольт)
  • T5 = 6,3 В / 3 A T6 = 5 В / 3 A T7 = 280-0-280 В / 200 мА (достаточно 150 мА)
  • T8 = 72 В (30 В - все, что вам нужно)

Поскольку мне пришлось снизить стоимость строительства, я предпочел использовать эти старые силовые трансформаторы. Если вы планируете покупать новые силовые трансформаторы, вы можете заменить T3 на 450-0-450 (в этом случае R1 = 50K не требуется). Также для T8 30 Вольт - это все, что вам нужно.

Я должен упомянуть, что триодный усилитель Christos Spathopoulos SE807 был производным от RH807 Алексом Китичем.

костас саррис

Электронные схемы с вакуумной трубкой

Приемопередатчик SSB QRP на 5 трубок для диапазона радиолюбителей 20 м - Приемопередатчик QRP на 5 трубок для диапазона радиолюбителей 20 м - Полная схема, показанная здесь, включает блок питания, но не включает низковольтную часть, необходимую для управления катушками реле. Я использовал удвоитель напряжения от 6,3 В переменного тока ламповых нагревателей, потому что выбрал реле на 12 В. __ Разработано Андреа IW9HJV и Джонни IW9ARO

500 Вт 4X150A / 7034 Ламповый выходной УКВ усилитель, 26–30 МГц - более подробную информацию о лампе 7034 можно найти по этому адресу http: // www.g8wrb. org / data / Svetlana / pdf / 4X150A. pdf Вкратце: Напряжение нагревателя 6в 2.6Амп. Вы можете видеть в нем желтый свет. Полностью металлическая / керамическая конструкция. Сначала подайте напряжение нагревателя 6 В за 30 секунд до напряжения анода. Аноду необходимо обеспечить достаточное охлаждение. Лучше всего использовать анодный дымоход. Воздушный поток направлен от основания к аноду __ Свяжитесь с IQ Technologies

6B4G Интегрированный моно - Усилитель основан на простом РР-усилителе Ralph Power с IT-связью. Однако, будучи сторонником фиксированного предубеждения, я преобразовал оба этапа в фиксированный уклон.Выходной каскад использует обычный источник питания для смещения; первый каскад, 6C45P в LL1160 (соединение Alt-U), смещается с помощью встроенного литиевого кнопочного элемента на 220,250 В, 25,30 мА. Это, вероятно, небезопасно. 6C45P обычно требует наличия цепи с низким сопротивлением между сеткой и землей (150 кОм или меньше) для стабильности. Здесь до 300К плюс аккумулятор. Как будто этого недостаточно, Ua на 100 В выше номинального максимума, а PA близок к максимальному. Пока стабильно. __ Контакт (c) klausmobile

845 20Вт монотриодный усилитель класса A1 - этот проект завершен, то есть больше не является экспериментальным.Этот усилитель, хотя и ограниченный по выходной мощности (20 Вт), был разработан для получения максимального удовольствия от прослушивания. При выборе компонентов не было сделано никаких компромиссов: выходной триод 845 - одна из лучших ламп, доступных сегодня в этом диапазоне мощности для несимметричных приложений, в каскаде драйвера используется 300B, давно почитаемая аудиолампочка (обратите внимание, что вы должны использовать WE 300B или Sovtek 300B). Этот технический выбор был сделан в некоторых коммерческих (например, Marantz T1) или любительских __ Designed by puechmor @ mygale. org

Проект предусилителя для микрофона с вакуумной трубкой / Direct Box - с января 1997 года колонка эквалайзера, включает фантомное питание __

Усилитель на базе Silvertone Twin Twelve - на основе старого Silvertone Twin Twelve - я решил попробовать еще один гитарный усилитель (на самом деле, я собираюсь создать два идентичных сингла 12-дюймовых комбо - один для меня и один для моего брата TWiN, Рича. Хотя я уверен, что подделка Fender Deluxe подойдет для того, что мне было нужно, я хотел сделать что-то немного другое __ Дизайн Bobanielak

Baby of Camel: Pushpull Amp-Spy Photos с прямым подогревом - Project a Camel - это DHT PP без пленных, основанный на топологии Lynn Olson Aurora.К сожалению, я застрял в ожидании трансформаторов Lundahl (три месяца знаменитого скандинавского внимания к деталям, один оборот в день). Ну, еще до рождения Camel был его ребенок, без межкаскадных трансформаторов, но со всеми ступенями DHT (все лампы от Светланы 1970-х). ОК, вход / разветвитель __ Свяжитесь с klausmobile @ yahoo. Com

Усилитель для бас-гитары - я давно хотел использовать эти EL509! ! ! Подумал, что хороший мощный усилитель для бас-гитары будет идеальным вариантом. У меня есть усилитель, построенный так, как показано на схеме выше.Первичное тестирование с заменой тонального стека делителем напряжения 10: 1 очень многообещающе. Еще нужно определиться с расстановкой тонового стека. Устройство построено как отдельная голова и будет использоваться с басовым кабинетом Peavey 15 "+ 2x 10" __ Дизайн Bobanielak

Аккумуляторные нагреватели в ламповом усилителе: простая схема выключателя аккумуляторной батареи с защитой от пониженного напряжения - эта простая схема управляет батареями нагревателя SLA 6,3 В (показаны две батареи, но ее можно штабелировать для практически неограниченного количества батарей).Батареи плавают во «включенном» состоянии, параллельно в «выключенном» состоянии (внешнее зарядное устройство). Если какое-либо напряжение батареи падает ниже порогового значения более чем на 1 секунду, схема переходит в состояние «выключено», отсоединяет батареи и отключает питание пластины (которое обычно управляется через реле задержки). В выключенном состоянии его можно вернуть в нормальное состояние только с помощью главного сетевого выключателя. 1-секундный «льготный период», установленный C2R2, устраняет импульсные токи при включении, которые могут вызвать временное пониженное напряжение __ Свяжитесь с Klausmobile Tube Tester Files

емкостный датчик - специальный дизайн для анимации витрин; Полезно для многих типов сенсорного управления __ Свяжитесь с Флавио Деллепиане, fladello @ tin.это

Class A2 SE 812A Amp - Этот усилитель представляет собой разновидность усилителя SE 826, описанного ниже. Он использует положительное смещение сетки, получаемое непосредственно от каскада катодного повторителя. Драйвер / входная лампа 6F8-G был выбран потому, что он смещен до необходимого напряжения (+ 14 В) для смещения выходного каскада. (Обратите внимание, что 6F8-G можно заменить на 6SN7. Просто мне больше нравится внешний вид 6F8-G) __ Дизайн Bobanielok

Блок питания усилителя SE 812A класса A2 - это блок питания усилителя класса A2 812A __ Разработан Bobanielok

Class A2 SE 826 Amp - Схема усилителя SE 826. Этот усилитель был попыткой создать хороший усилитель мощности класса A2, подобный усилителям SE 833, описанным ниже, но без понижающего трансформатора 10: 1. Вместо этого он использует катодный повторитель с дроссельной заслонкой для управления выходной трубкой. Он использует положительное смещение сетки, получаемое непосредственно от каскада катодного повторителя. Драйвер / входная лампа 6F8-G был выбран потому, что он смещен до необходимого напряжения (+ 14 В) для смещения выходного каскада. (Обратите внимание, что 6F8-G можно заменить на 6SN7. Просто мне больше нравится внешний вид 6F8-G) __ Дизайн Bobanielok

Стереоусилитель SE 833 класса A2 - Схема усилителя SE 833A показана ЗДЕСЬ.__ Разработано Bobanielok

Блок питания стереоусилителя SE 833, класс A2 - Схема его блока питания показана ЗДЕСЬ. __ Разработано Bobanielok

Class A2 SE SV572-160 Stereo Amp - В этом усилителе используется каскад 6BM8, аналогичный большому усилителю 833A, представленному ниже, за исключением того, что он использует привод CATHODE. В настоящее время у меня есть этот усилитель, поэтому я могу регулировать смещение сетки примерно от +2 В до + 30 В. Также имеется переключатель, который соединяет решетки выходной лампы с землей (смещение 0) вместо источника смещения сетки.Таким образом, я могу экспериментировать с различными выходными лампами, включая 811A, 812A, SV572-10, SV572-30, SV811-10 и т. Д. На данный момент я считаю, что SV572-160 лучше всего звучит в этом усилителе. Я думаю, это из-за топологии катодного привода (также называемой заземленной сеткой). Я думаю, что мне больше нравятся передающие лампы среднего уровня mu, такие как 812A, 826, SV572-30 в усилителях с сеточным приводом. Но в этом усилителе 572-160 может быть "настроен" на приятную золотую середину, которая отлично звучит! __ Разработано Bobanielok

Блок питания SE826 класса A2 - Схема блока питания __ Разработано Bobanielok

Более пристальный взгляд на бустер на полевых транзисторах на основе старинного входного каскада Fender 12AX7. - за два года с тех пор, как Fetzer Valve был впервые опубликован в разгар нашей адаптации ламповых усилителей для использования в качестве педалей дисторшна, схема стала популярной как автономный усилитель и как строительный блок в более крупных схемах. Несмотря на то, что схема имеет свои достоинства, мы решили продолжить ее изучение, чтобы определить, является ли она действительно верной твердотельной версией знакомого входного каскада, используемого во многих ламповых усилителях. __ Свяжитесь с holler @ runoffgroove.Com

Конвертируемый несимметричный стереоусилитель SV572-30 / 3 - В этом проекте используются по крайней мере два из новых триодов мощности звука SV572 от Светланы.В эту серию входят SV572-3, SV572-10, SV572-30 и SV572-160. Топология схемы легко перенастраивается («конвертируется») для использования либо -30 (в работе класса A2 - нулевое смещение), либо -3 (в работе класса A1). Кроме того, -30 может быть настроен для двух различных схем привода (стандартная конфигурация с сетевым приводом или с катодным приводом. Для перенастройки (при отключенном питании) используется набор переключателей. Но для ясности схемы перерисованы для каждого режима. как показано ниже __ Разработано Bobanielak

Darling & DC Darling SE 1626 Amps - Этот набор усилителей стал очень популярным.Все они основаны на выходной лампе Triode 1626 и философии простоты. Я постоянно поражаюсь тому, насколько хороши эти усилители для того, что они есть на самом деле. Название «Дорогая» произошло от описания моего оригинального дизайна моим хорошим другом. Так выглядела миниатюрная версия «полноразмерного» SE 300B. Название застряло. Нажмите ЗДЕСЬ, чтобы узнать больше __ Designed by Bobanielak

Фонокорректор со связью по постоянному току - схема, только с использованием 6SL7 взамен и связи по постоянному току двух каскадов.Предусилитель RiAA основан на классической конструкции RCA 12AX7. __ Дизайн Bobanielak

DCF77 PIC16F84A Часы Single-Nixie - Вот часы Nixie! Микроконтроллер PIC 16F84A, одноразрядный Nixie, последовательные часы, минуты и секунды, атомные часы DCF-77, с автоматической или ручной настройкой времени, высоковольтный источник питания для Nixie, состоящий всего из 4 компонентов, программируемое время гашения с 24-часовым циклом без лицензии на компилятор MikroC необходимо __ Дизайн Бруно Гаванд

Декатрон - устройство, использовавшееся для деления на 10 в эпоху клапанов. Принципиальная схема почти такая же, как у Майка.Я добавил переключатель ВКЛ / ВЫКЛ и дополнительный переключатель, чтобы остановить вращение. Резисторы стандартного типа (по словам Майка, мне следовало использовать более мощные, чтобы обеспечить соответствующее номинальное напряжение); конденсаторы должны иметь достаточное номинальное напряжение. У меня не было ничего, рассчитанного на 400 В, поэтому я использовал два конденсатора 330 нФ последовательно в двух местах. __ Дизайн Ганса Саммерса

15 Вт с прямой связью - только схема, без описания схемы __ Свяжитесь с IQ Technologies

Усилитель мощности Dynakit Mark E 40 Вт - винтажная схема__

Блоки питания

Eight Simple Circuit для вашего рабочего места (в основном на основе электронных ламп) - силовой трансформатор изолирует выходные клеммы от линии и делает их безопасными.Если вы не можете найти конкретный трансформатор, есть несколько альтернатив среди схем. Трансформатор, который у вас уже есть, или тот, который вы можете получить, может определить, какую схему вы построите. Для схем, использующих выпрямительную лампу 5Y3, требуется трансформатор с обмоткой 5 В и 2 А для нити накала лампы. Если вы не можете найти или у вас нет трансформатора с обмоткой на 5 В, одна из цепей 6AX5 может быть для вас. __ Дизайн Макс Робинсон

Five by Twenty SSB QRP Transceiver - 5-ти трубный SSB QRP Transceiver для диапазона 20 м. Полная схема, показанная здесь, включает секцию питания, но не включает низковольтную часть, необходимую для управления катушками реле.Я использовал удвоитель напряжения от 6,3 В переменного тока ламповых нагревателей, потому что выбрал реле на 12 В. __ Разработано Андреа IW9HJV и Джонни IW9ARO

Пятиламповый стереоусилитель

- Этот 5-ламповый стереоусилитель основан на выходном каскаде типичного 6-лампового усилителя AM в конце 1940-х годов. Его простота приглашает тех, кто любит мастерить, немного поэкспериментировать. __ Дизайн Уэса Кинслера

FuzzniKator Push-Pull Tube Distortion / Preamp - улучшенный проект лампового дисторшна __ Разработан Г. Forrest Cook

пробирок

пробирок



Welcome Электронный ламповый усилитель конструкторы - эта страница предназначена для вашей информации и руководства.

Он предназначен для предоставления полезных советов по экономии неизбежная боль и страдание в поисках совершенства звука и чтобы помочь вам найти радость на выбранном вами пути к аудиофильному удовольствию !!

Обратите внимание, что он не предназначен для новичков. конструктор.Базовая теория схем и методы построения не применяются. здесь, потому что предполагается, что вы уже знаете это и компетентны в и то и другое.

В любом случае, вы скоро увидите, что я не теоретик, так что все, что говорится, основано на комбинации описанного опыта других, полезные советы от моих друзей-электронных гуру, ссылки к опубликованным текстам от людей, которые считаются надежными техническими специалистов, руководства и спецификации производителей электронных ламп, а также мои собственные эксперименты, исследования и опыты.

Надеюсь, это поможет вам в проектировании и строительстве. лучший аудиоусилитель для ваших нужд.


© УВЕДОМЛЕНИЕ: АВТОРСКИЕ ПРАВА НА ИНТЕЛЛЕКТУАЛЬНУЮ СОБСТВЕННОСТЬ © D.R.GRIMWOOD 2002 - ВСЕ ПРАВА ЗАЩИЩЕНЫ.

Авторские права на все цитируемые работы сохраняются за их первоначальный владелец, автор и издатель, если применимо.

Обратите внимание, что никакие гарантии не выражаются или подразумевается - см. примечание.

Интеллектуальная собственность в прикладной технике концепции, выраженные в этой статье, принадлежат исключительно автору Деннису. Р. Гримвуд.

Данный документ полностью или частично и / или выраженные в них конструкции и концепции дизайна могут быть воспроизведены для личное использование - но не для коммерческой выгоды или вознаграждения без явного письменное разрешение автора.

Все права защищены.



ВНИМАНИЕ !!

Не пытайтесь спроектировать и / или построить ламповый аудиоусилитель, если вы не обладаете соответствующей квалификацией, квалификацией и / или опытный.

Автор не предъявляет никаких претензий относительно действительность или точность любого заявления, информации или мнение, содержащееся на этих страницах, и мы не несем ответственности за любые ошибки или упущения любого рода.

Действуйте только на свой страх и риск !!

Отсутствие каких-либо явных или подразумеваемых гарантий. относительно работоспособности или производительности конструкций, концепций или оборудования описано здесь.

Я прошел тест на IQ, и результаты были отрицательными !!


ПРЕДУПРЕЖДЕНИЕ О БЕЗОПАСНОСТИ:

  • ВАКУУМНЫЕ ТРУБКИ И КОМПОНЕНТЫ ЦЕПИ ЭКСПЛУАТАЦИЯ ПРИ ВЫСОКИХ НАПРЯЖЕНИЯХ И ЧЕРЕДОВАНИЯ ТОКА, И ПРЯМОГО ТОКА ЭТО МОЖЕТ БЫТЬ ФАТИЧНО.
  • ВАКУУМНЫЕ ТРУБКИ РАБОТАЮТ ПРИ ВЫСОКОМ НАПРЯЖЕНИИ И ТЕМПЕРАТУРЫ, КОТОРЫЕ МОГУТ ВЫЗВАТЬ ПОСТОЯННУЮ ТРАВМУ, ДИСФУНКЦИЮ ИЛИ ИНВАЛИДНОСТЬ - ДЛЯ ВАС ИЛИ КТО-ТО ЕЩЕ.
  • НЕ ПЫТАЙТЕСЬ СТРОИТЬ, ИСПЫТАТЬ, РАБОТАЙТЕ ИЛИ НАХОДИТЕСЬ НА ФИЗИЧЕСКИЙ КОНТАКТ С ЭЛЕКТРОННЫМ ОБОРУДОВАНИЕМ, ЕСЛИ ВЫ ОБУЧЕНЫ ИЛИ ИНАЧЕ ЮРИДИЧЕСКИ ДОЛЖНЫ ДЕЛАТЬ.
  • НИКОГДА НЕ СНИМАЙТЕ ЗАЩИТНУЮ КРЫШКУ. ОТ ЭЛЕКТРОННОГО ОБОРУДОВАНИЯ, ЕСЛИ ВЫ НЕ ОБУЧЕНЫ ИЛИ ИНОЙ КВАЛИФИКАЦИИ ДЛЯ ДЕЙСТВИЯ, ПОТОМУ ЧТО ВНУТРИ ПРИСУТСТВУЕТ СМЕРТЕЛЬНАЯ СЕТЬ И ВЫСОКОЕ НАПРЯЖЕНИЕ.
  • Особое внимание следует уделить схемотехнике. используя напряжения B +, перечисленные в этом руководстве.
  • Безопасность чрезвычайно важна не только для вас конструктору, а также другим лицам, которые могут контактировать с ваше творение - особенно маленькие дети.
  • Проводка под напряжением должна быть полностью изолирована во избежание казнь себя и / или пользователей электрическим током.
  • Трубки для использования при напряжении B + более 450 В постоянного тока требуют розетки из материалов, выдерживающих высокое напряжение. Низший материалы могут вызвать пробой или искрение, что приведет к возгоранию, короткому замыканию и / или повреждение трубки.
  • Для многих типов труб требуется соединение с верхней крышкой. и такие трубки должны быть осторожно установлены, чтобы минимизировать длину провода, близость к другим компонентам и риск случайного контакта.Колпачки изолированные рекомендуемые. Не припаивайте непосредственно к крышкам трубок.
  • Большинство электронных ламп представляют собой устройства в стеклянном корпусе, которые откачаны воздуха - т.е. они содержат вакуумную атмосферу. Если упал или столкнувшись с ними, они могут взорваться, разбив стекло в любом направлении. Обращайтесь с ним осторожно и уважительно. Не роняйте и не ударяйте. Всегда пакуйте и храните в мягкой упаковке или в картонной упаковке производителя.
  • При вставке трубки в ее гнездо всегда позаботьтесь о том, чтобы все штыри трубки правильно совместили с соответствующим гнездом.Неправильно выровненные трубки могут привести к подаче высокого напряжения на компоненты цепи низкого напряжения или системы, и может привести к короткому замыканию прикладываются токи короткого замыкания, что приводит к дорогостоящему повреждению трубок и оборудование.
  • Чтобы избежать серьезного и необратимого повреждения трубки при конструируя усилитель, всегда проверяйте наличие напряжения смещения сетки в сетях 1, 2 и 3 перед подачей на цепь высокого напряжения B +.В в этом отношении конфигурации катодного смещения и обратного смещения более безопасны и более надежные конструкции, чем фиксированный уклон.
  • Всегда используйте электролитические конденсаторы высокого напряжения большой емкости. оснащены подходящими спускными резисторами для их автоматического разряда после выключения усилителя - иначе можете выставить себя к смертельному току, если вы случайно коснетесь токоведущего проводника.
  • И особое предупреждение воспитанным на современных персональные компьютеры.Эти устройства работают при низких напряжениях и полностью изолирован, чтобы предотвратить поражение любопытных ботаников током. Ламповые усилители и их блоки питания работают при ВЫСОКОМ напряжении и НЕ изолированы - БЫТЬ ВНИМАНИЕ - ЭТО ВАША ЖИЗНЬ.


Теперь, когда вы были надлежащим образом предупреждены, давайте продолжим вместе чтобы исследовать мир лампового звука.



БЛОК ПИТАНИЯ

ИНДЕКС:

1: ВВЕДЕНИЕ В СИЛУ ПОДАЧА

2.ВЫПРЯМИТЕЛЬНЫЕ ТРУБКИ

3. РЕКТИФИКАЦИЯ

4. РАБОЧЕЕ НАПРЯЖЕНИЕ B +

5: МОЩНОСТЬ

6. ФИЛЬТРАЦИЯ И РЕГУЛИРОВКА

7. ДИСКРЕТНЫЕ ИСТОЧНИКИ ПИТАНИЯ

8. ЗАЩИТА

9. ПИТАНИЕ И "ЗВУК"

10. ПЛАН ШАССИ И ЭЛЕКТРОПРОВОДКА

11.СОГЛАСОВАНИЕ НАПРЯЖЕНИЯ СЕТИ ТРАНСФОРЕРЫ

12. ВНЕШНИЙ ВИД



1. ВВЕДЕНИЕ

Блок питания - один из наименее понятных компонентов усилителя. но вполне может быть самым важным.

Основное назначение ИСТОЧНИКА ПИТАНИЯ:

а) изолируйте усилитель от сети переменного тока - важное требование безопасности.

б) преобразовать (выпрямить) мощность, доступную от Электропитание переменного тока для определенных форм переменного и постоянного тока, необходимых для ламповый усилитель.

c) защитите усилитель от паразитного сетевого напряжения.

г) немедленно обеспечить выпрямленное однонаправленное Постоянный ток в ответ на мгновенные запросы от усилителя мощности - т. е. при значительно различных уровнях тока нагрузки от нуля до полного пикового тока - при более или менее ПОСТОЯННОМ напряжении постоянного тока к незаметным участкам усилителя.

e) заземлите шасси усилителя и металлические компоненты. на надежную землю.

В следующем комментарии делается попытка очертить вышеупомянутые основные особенности Подробнее:

a) Изолируйте усилитель от сети переменного тока.

Изоляция от сети означает, что усилитель электрически изолирован от сети переменного тока - важное требование безопасности .

Это гарантирует, что независимо от способа подключения двух входных проводов переменного тока - т.е. «активный» и «нейтральный» - выход всегда подключается к одному и тому же предполагаемая полярность.Предполагается, что активный провод переключается включение и выключение для контроля протекания тока в цепи. Если это не так, тогда шасси может быть подключено к активному проводу сети, и если контакт делается между шасси и землей - даже при переключении устройства прочь - тогда бух - до свидания, аудиофил !!

Это потому, что электрический ток всегда пытается вернуться на землю кратчайший возможный путь, поэтому, если пользователь представляет этот путь, то пользователь становится проводником обратной цепи на землю.

Изолирующие трансформаторы необходимы.

Важное примечание: «Автотрансформаторы» не должны использоваться для подключения источника питания к цепи выпрямителя, поскольку они не изолируйте.
Автотрансформаторы могут использоваться для изменения вторичное напряжение вверх или вниз перед выпрямителем, однако в этой конфигурации, первичное питание автотрансформатора должно быть от разделительного трансформатора.

Полезное устройство безопасности пользователя - это балансир сердечника утечки на землю автоматический выключатель - иначе известный как «предохранительный выключатель» .Это устройство распознает любые отклонения между входом и выходом (линия и нагрузка) цепей - и предназначен для обнаружения малых токов утечки на землю - например, когда человек входит в активную или нейтральную цепь, или между ними и землей. Это может быть болезненным, если не смертельным опытом. Защитный выключатель может быть установлен как отдельный незаметный компонент между сеть и вход источника питания.

Важное примечание: обычные предохранители и цепь выключатели не обнаруживают небольшие отклонения в токе и не обеспечивают защита безопасности пользователя.

б) преобразовать (выпрямить) мощность, доступную от Электропитание переменного тока для определенных форм переменного и постоянного тока, необходимых для ламповый усилитель.

Постоянный ток должен быть настолько чистым, насколько это практически возможно, т. Е. Без пульсаций переменного тока, паразитные колебания или скачки напряжения в сети, радиочастотные помехи шипы или шум.

Требуется постоянный ток определенной положительной или отрицательной полярности. напряжения для трубных пластин, экранных сеток, управляющих сеток и, если применимо, трубчатые нити или нагреватели

В случае больших передающих трубок источник высокого напряжения B + к пластинам может составлять от 2 до 4000 вольт постоянного тока.

Помимо требований постоянного тока, обычно низковольтный источник переменного тока или источники необходимы для питания нитей или нагреватели ламп, используемых в усилителе.

Источник переменного тока обычно имеет стандартное напряжение, соответствующее лампе. типовые характеристики, устанавливаемые в усилитель.

Стандартные напряжения нагревателя / нити накала: 1,5, 2,5, 5,0, 6,3, 7,5, 10,0, 12,6 - и диапазон более высоких напряжений.

Источники питания накаливания / нагревателя могут быть переменного или постоянного тока.

Где переменный ток выпрямляется в постоянный, чтобы разрешить выпрямление трансформатора Напряжение НН должно быть выше при использовании дроссельного фильтра или ниже при использовании дроссельного фильтра. конденсаторный фильтр.

Источник переменного тока иногда отводится по центру, чтобы обеспечить катодный путь для трубок с косвенным нагревом или для минимизации шума в трубках с косвенным нагревом.

В некоторых конструкциях ламповых усилителей, особенно в предварительных усилителях, где низкий напряжения сигналов являются типичными, обычно замыкают центральный отвод питания НН нагревателя к источнику постоянного тока зафиксирован положительный потенциал относительно земли.Это предназначено для того, чтобы любые электроны, которые может проходить между нагревателем и катодом; проводиться от катода к нагревателю. (DC), а не нагреватель к катоду (AC). Типичные напряжения для оконечной нагрузки центральные ответвления в этом случае составляют от 40 до 100 В постоянного тока. Напряжения выше, чем это может вызвать повреждение изоляционного покрытия нагревателя - вывод трубки из строя.

Где используется ламповый выпрямитель, даже если он косвенно нагревается типа, необходимо обеспечить отдельное питание НН, потому что цепь нагревателя и обмотка трансформатора будут иметь потенциал B + выше шасси.

c) экранировать усилитель от паразитных сетевых напряжений

Паразитные асимметричные волны напряжения - например, выбросы большой амплитуды - присутствуют в подаче постоянного тока на усилитель может модулировать выход, в результате искажение и нестабильность.

Микроволновые печи, компьютеры, электродвигатели, холодильники, электрические дрели, пилы и т. д. могут быть раздражающим источником помех через цепь питания.

Установка сетевого фильтра является хорошей практикой при проектировании аудиосистемы. дюйм входящая линия.

Профессиональные сетевые фильтры доступны в виде модульных блоков. от поставщиков электронных компонентов или могут быть переработаны с компьютеров.

Электростатическая защита

Это также стандартное соглашение о проектировании аудиоусилителя для установки Электростатическая экранирующая обмотка между первичной сетью и вторичной обмоткой ВН и любые другие обмотки. Один конец обмотки обычно заземляется на шасси, поэтому предусмотрен только один вывод или вывод.Эта обмотка будет защитить усилитель от радиопомех и любых других паразитных сигналов вводится в блок питания от сети. Это также защитит усилитель от непреднамеренных скачков высокого напряжения в результате переключения скачки напряжения, удары молнии или межобмоточные неисправности трансформатора электросети между цепями высокого и низкого напряжения, например, отводится на землю через эта обмотка в разделительном трансформаторе.

г) обеспечивает выпрямленный однонаправленный постоянный ток - при значительно изменяющихся уровнях тока нагрузки от нуля до требования полного тока - при более или менее ПОСТОЯННОМ напряжении постоянного тока секции усилителя.

например:

  • Электропитание переменного или постоянного тока к трубчатым нитям или нагревателям (источник питания)
  • Электропитание постоянным током к трубным пластинам (источник B)
  • Электропитание постоянного тока к сетке экрана трубки (источник B)
  • Питание постоянным током каскадов ламповых драйверов (источник B)
  • Источник постоянного тока для лампового предварительного усилителя (источник B)
  • Электропитание постоянного тока к решеткам управления лампой (источник C)
На заре радио это было обычным явлением для радиоприемников и усилителей звука. работать от батареи.Следовательно, стандартная номенклатура батарей идентификация по их схемному применению традиционно была:
  • Электропитание постоянного тока на нити трубки или нагреватели (источник питания)
  • Электропитание постоянным током к трубным пластинам (источник B)
  • Электропитание постоянного тока к сетке экрана трубки (источник B)
  • Электропитание постоянного тока к решеткам управления лампой (источник C)







  • Источники питания A, B и C обычно обозначаются как + или - полярность

    Следовательно, B + стал условным обозначением первичного Подача постоянного тока на схему пластины - и любые другие цепи высокого напряжения в усилитель.

    Discreet подает на разные секции усилителя - одновременно или разные напряжения - могут быть идентифицированы как B1 +, B2 +, B3 + и т. д.

    Для линейного усиления с высокой точностью воспроизведения - то есть где точно постоянное отношение выходной мощности сигнала к входной на всех уровнях сигнала и частотах - блок питания должен подавать столько МОЩНОСТИ - т. е. тока при проектном напряжении - как усилитель требуется - по мере необходимости

    Для высокоточного линейного усиления напряжения питания всех каскадов усилителя должны быть практически постоянными при любых условиях эксплуатации.

    К сожалению, за исключением усилителей мощности относительно постоянного тока, этот стандарт дизайна очень сложно установить - c'est la vie !!

    e) масса (масса) корпуса усилителя и металлический компоненты

    отмечая, что маленьких детей привлекают огни и блестящие ручки, подключения к сети и высоковольтные компоненты усилителя и источник питания всегда должен иметь соответствующую механическую защиту от физических контакт людей или животных, чтобы предотвратить преднамеренный или случайный контакт.

    Все вышеперечисленные принципы особенно важны для портативных усилителей. такие как громкоговорящие и гитарные усилители, где заземленное шасси используется как для безопасности пользователя, так и для защиты входных проводов предотвратить гул.

    В качестве самосохраняющейся меры предосторожности пользователи портативных усилителей перед использованием всегда проверяйте надежность заземления оборудования.

    При нормальном использовании и / или обслуживании усилители звука требуют прямого физический контакт между пользователем и металлическими компонентами в какой-то момент система.Все открытые металлические компоненты должны быть надежно заземлены. Между металлическими компонентами и землей не должно быть измеримого сопротивления.

    Стандартным условием является, насколько это практически возможно, использование шасси как отрицательный полюс / шина цепей усилителя, включая выпрямленные цепи от источника питания и отдельно заземлить корпус с помощью надежное соединение.

    Этот принцип конструкции также важен для заземления экранированного входа. провода и провода громкоговорителей для защиты сигнальных проводников от взлома до внешнего вмешательства.

    Где используются источники постоянного тока положительной и отрицательной полярности или плавающие тогда требуются другие меры, но всегда следите за тем, чтобы усилитель могут безопасно использоваться людьми.

    Важное примечание:

    Самое современное домашнее электронное оборудование, такое как телевизор, видеомагнитофон, DSTB, DVD и т. д., работают в режиме изолированном от сети и земли конденсаторами - т.е. «плавающий».

    Однако подключение устройств к аудиоусилителю через экранированный провод и разъемы RCA или DIN всегда требуют заземленной клеммы для включения экранирование, чтобы быть эффективным.

    Физический контакт между плавающим шасси и любыми металлическими компонентами подключен к нему, который может иметь значительный потенциал между ним и заземление, а фактическое заземление через экранированный провод или клеммный соединитель может привести к поражению электрическим током.

    Открытые металлические части включают ручки, ручки управления, захватные рычаги / картриджи, и части привода магнитофона.

    2. ВЫПРЯМИТЕЛЬ ТРУБКИ

    Все лампы являются «выпрямителями», поскольку предназначены для проведения электронов. только в одном направлении - то есть ток идет в один конец и выходит из другого.

    Однако трубки, которые используются в основном для управления направлением текущий поток известен как «выпрямительные трубки».

    Типы ламп, предназначенные исключительно для ограниченного применения в выпрямителях схемы называются «диодами» или «выпрямительными трубками» и на схемах выглядят как это:

    2,1 Полуволновая лампа Выпрямительная лампа с прямым Нагреваемая нить - т.е. одна пластина и одна нить

    2.1 Двухполупериодная Выпрямительная лампа с непрямым подогреваемый катод - т.е. две пластины и один катод

    Пластина и нить накала или пластина и катод косвенного нагрева - может быть расположены в цепи либо с положительной, либо с отрицательной полярностью, в зависимости от по заявке.

    Обычно в цепях выпрямления трубки вход переменного тока подключается к пластине, и выходной сигнал снимается с катода или нити. Потому как на трубке есть падение напряжения, катод всегда будет отрицательным к тарелке.

    Для источников смещения отрицательного напряжения (C) пластина обычно подключен к земле или земле для создания положительного полюса, а выход берется с катода или нити накала, то есть с отрицательного полюса цепи.

    3. РЕКТИФИКАЦИЯ

    На этом графике показано соотношение между входным синусоидальным переменным напряжением. «СЭД» (г. горизонтальная ось равна нулю или 0 вольт), пиковое входное напряжение переменного тока «EPEAK», г. ректификованный выходное напряжение переменного тока «СЭД» и исправленные Пик Выходное переменное напряжение «EPEAK» , измеренное за «время» - по горизонтальной оси слева направо.

    Таким образом, можно заметить, что выходное напряжение такое же, как входное напряжение.

    Теоретический эквивалент выпрямленный и поляризованный Выходное напряжение постоянного тока, доступное для нагрузки, показано как "EAVGE. (ПОЛНАЯ ВОЛНА) "

    Пиковое обратное напряжение « PIV » выражается как 2,828 x «ERMS» (г. фактическое среднеквадратичное входное напряжение переменного тока)

    ВАЖНОЕ ПРИМЕЧАНИЕ:
    В случае симметричной синусоидальной волны средняя точка или центральная ось входного напряжения переменного тока обозначено как 0 вольт, однако это зависит от к положительным и отрицательным колебаниям входного напряжения переменного тока около этой центральной оси.Очень важно понимать, что центральный ось может быть либо «плавающей», т.е. индуктивно связанной, либо фиксированной конструкция, при потенциале до многих сотен вольт + или - переменного или постоянного тока к земле или шасси.

    Например, некоторые ранние ламповые домашние радиоприемники использовали источник переменного тока 2,5 В или 5 В к нити выпрямительной трубки для лампы индикатора часового типа. Один терминал этого низкого напряжения переменного тока на самом деле был выходом постоянного тока выпрямителя и поэтому имел потенциал в несколько сотен вольт + постоянный ток относительно земли, таким образом представляя опасность поражения электрическим током неосторожного военнослужащего.

    БУДЬТЕ ОСТОРОЖНЫ - НЕ ВСЕГДА ОНИ ПОКАЗАТЬ !!

    3.1 Как работает исправление:

    Входное переменное напряжение и ток, подаваемый от сетевого трансформатора. при 50 или 60 Гц считаются синусоидальными.

    На приведенном выше графике показано напряжение во времени, т. Е. Горизонтальная ось «время», читая слева направо.

    Горизонтальная ось также представляет ноль напряжения и тока, т.е. средняя точка цикла переменного тока.

    Для удобства чередования, показанные под горизонтальной осью, обычно описывается как «отрицательная» полярность, а те, что выше, «положительная» полярность.

    В двухполупериодном выпрямителе каждый полупериод переменного тока частотой 50 или 60 Гц выпрямляется в прямом направлении, чтобы получить результат, показанный на приведенном выше графике - т.е. полуволновое переменное напряжение 100 или 120 Гц положительной полярности - т.е. напряжение показано над горизонтальной осью.

    Для цепей отрицательной полярности, например, в источниках C для сети управления предвзятость, график может в равной степени показать результат только ниже горизонтального оси, и в этом случае выход будет считаться «отрицательной» полярности относительно земли.

    Ток теперь является однонаправленным, что также показано на графике как слева направо, при этом на графике отображается полуторный переменный ток циклы.

    3,2 Пульсация

    Нагрузка лампового усилителя требует постоянного тока (DC), который представлен графически в виде прямой линии.

    Однако, как показано на приведенном выше графике, выход выпрямителя не прямая линия - то есть постоянное однородное напряжение - но серия гребней выпрямленной синусоиды, с теоретической осью постоянного тока, являющейся линией "КАНАЛ (ПОЛНАЯ ВОЛНА) ».

    Итак, целью процесса исправления является преобразование измененных синусоидальная волна, включая ее составляющую пульсации, с постоянной прямой Напряжение постоянного тока для подачи на нагрузку.

    Таким образом, проблема заключается в устранении пульсации.

    Обычно это делается с помощью процесса, известного как «Фильтрация».

    3.3 Фильтры

    Основная цель фильтрации - преобразование однонаправленного Входная мощность выпрямленной синусоидальной формы переменного тока, обозначенная как EPEAK на следующем графике в выход постоянного тока, показанный как прямой ось линии EAVGE:

    В простых источниках питания используются два основных вида фильтров:

    • Дроссельные фильтры и
    • Конденсаторные фильтры (Конденсаторы ранее назывались «конденсаторами»)
    Их более правильно описать как:
    • Вход дросселя для выпрямления фильтра и
    • Вход конденсатора для выпрямления фильтра
    В более сложных источниках питания регулировка напряжения и / или тока может быть встроена для компенсации колебаний входного напряжения сети, переходных процессов требования к сигналу или потери в самом источнике питания.

    Современное твердотельное оборудование использует высокочастотный "Switch-mode". Источник питания »предназначен как для фильтрации, так и для регулирования выходной мощности, однако дополнительная сложность, стоимость и потенциальная ненадежность импульсного источника питания Гарантия на поставку лампового усилителя Hi-Fi может не предоставляться при целостном рассмотрены требования к источникам питания.

    Это было хорошо продемонстрировано за последние 50 лет или около того. спецификации реального торгового оборудования и в других местах на этом сайте что триодные и ультралинейные конфигурации выходного каскада могут удовлетворительно работать с обычными системами ректификации и фильтрации.


    Выпрямители работают по принципу протекания тока в цепи должна быть разница в напряжении на нагрузке.

    Следовательно, чтобы любая система фильтров работала вообще, должно быть напряжение падение через фильтр.

    Теперь у нас сразу возникает проблема - "Постановление ".

    3.4 Постановление

    Термин «резистор» образован от глагола «сопротивляться».

    В случае цепей постоянного тока "сопротивление" в цепь питания будет «сопротивляться» протеканию тока от источника питания питание усилителя и вызовет падение напряжения под нагрузкой.

    Термин «импеданс» происходит от глагола «препятствовать».

    В случае цепей переменного тока "полное сопротивление" в цепь питания будет «препятствовать» протеканию тока от источника питания питание усилителя и вызовет падение напряжения под нагрузкой.

    Любое из этих условий будет вредным к звуковому исполнению.

    «Регулировка» - это мера разницы в падении напряжения на нагрузка между нулевым и максимальным сигналом, обычно выражаемая в процентах от состояния нулевого сигнала.

    В усилителе на 100 Вт RMS это может быть порядка 0,25 А или более.

    Таким образом, для источника питания стерео, диапазон тока 0.5A разумно.

    Закон Ома говорит нам, что введение сопротивления и / или импеданса только 100 Ом в блок питания, включая сопротивление и / или импеданс в сетевом трансформаторе и фильтрующих элементах - вызовет напряжение падение на пластинах выходных ламп порядка 50 В постоянного тока при 0,5 А - как раз в тот момент, когда мы хотим, чтобы максимальное напряжение нам производить максимальную выходную мощность. (0,5 А - это приблизительный требуемый постоянный ток для стерео 100 Вт RMS на канал или эквивалентного усилителя)

    В этом примере падение напряжения 50 В постоянного тока в состоянии нулевого сигнала 450 В постоянного тока будет выражено как «Норма» 11.1%. Пока это кажется хорошим показателем, а на самом деле плохим, в результате чего снижение производительности на сигналах пиковой мощности.

    Так как выходная мощность усилителя рассчитывается на основе квадрата выходного напряжения переменного тока, деленного на полное сопротивление нагрузки, следует, что на выходную мощность влияет квадрат любого падения напряжения , вызванного плохой регулировкой - так что стоит беспокоясь о.

    3.5 Выпрямление постоянного тока с использованием конденсаторного входа для Фильтр

    Типичный полноволновый выпрямитель с нитью непрямого нагрева Трубка (т.е. с отдельным катодом) и входной фильтр с одним конденсатором показано ниже:

    Следующий анализ и объяснение входа конденсатора в фильтр Исправление предполагает:

    • полное сопротивление источника питания, включая выпрямительную трубку, может быть представлено постоянным эквивалентным сопротивлением
    • ток нагрузки проходит через высокоомный дроссель в резистивная нагрузка типичная для лампового усилителя Схема пластины
    • входное напряжение и ток имеют синусоидальную форму
    • нагрузка высокоомная
    • Пиковое выходное напряжение переменного тока «EPEAK» происходит при точки P и P1 на графике.


    а) Напряжение

    Напряжение на первом конденсаторе фильтра следует по линии A, B, A1, В1 в верхний график

    Конденсатор заряжается между A и B

    Конденсатор разряжен между B и A1

    Таким образом, средний уровень выходного напряжения постоянного тока равен A, B, A1, B1.
