Содержание

электрические схемы и печатные платы

Описание сборки металлодетектора Пират своими руками, 3 вида подходящих плат, ответы на популярные вопросы о правильной пайке. 3 нюанса о спайке плат +ТЕСТ для сомо проверки.

ТЕСТ:

Небольшой тест

  1. Какие схемы наиболее подходят для использовании на металлоискателе?

а) Транзисторная или NE555.

б) КР 1006 ВИ1, NE555 или Am2504.

  1. Какую схему предпочтительнее всего использовать для установки на Пират и почему?

а) Транзисторную — она увеличит радиус действия прибора.

б) NE555, поскольку она обеспечит лучшую стабильность при работе.

  1. Какой источник питания подключают к плате для работы металлоискателя?

а) Одну батарейку типа Крона.

б) Четыре батарейки Крона, что соединены параллельно.

в) Один аккумулятор.

  1. При сборке аппарата на транзисторе, что обозначает резистор R1?

а) Частота генерации.

б) Длительность импульса.

Ответы:

  1. а) Для сборки металлоискателя своими руками желательно использовать транзисторную плату или NE555.
  2. б) Для установки на детектор желательнее использовать плату NE555. Так значительно стабилизируется работа оборудования.
  3. б), в) Для нормального функционирования металлодетектора применяют источник питания в виде четырех батареек Крона, соединённых между собой или одного аккумулятора. Оба источника подходящие, но для простоты ставят аккумулятор и не тратят времени на соединение батареек.
  4. а) R1 на транзисторе означает частоту генерации. Длина импульса обозначается, как R2.

Определение: Металлоискатель Пират (МП) – прибор импульсного типа, с понятной для самостоятельной сборки схемой. Металлодетектор состоит из небольшого количества элементов и катушки.

Если использовать катушку в 280 мм, тогда монеты находятся на расстоянии до 20 см, а крупный металл – до 1,5 метра.

Название металлоискатель получил от изготовителей схемы – PI, что означает импульсные действие.

RAT — это «Радио скот» — вебсайт изготовителей.

Многих искателей интересует, как настроить Металлоискатель Пират на монеты. Самостоятельно собранный аппарат не различает металлы и монеты на расстоянии, но с помощью него учатся разыскивать металлические детали. Для новичков это хороший опыт. Также большое преимущество модели Пират — простота сборки и то, что все компоненты просто найти. К тому же детали стоят недорого, и продаются в любом радиомагазине.

Также на Пират необязательно устанавливать различные программируемые элементы, а это очень сильно упростит жизнь радиолюбителям. Даже если человек крайне поверхностно знаком с процессом сборки электрического оборудования, для него не составит особого труда своими руками собрать металлоискатель.

Как сделать Металлоискатель Пират своими руками? Проходим тест и следуем инструкциям.

Список деталей для металлоискателя Пират для схемы NE555

Список компонентов

Этот набор радиодеталей для сборки Металлоискателя Пирата подойдет для схемы NE555.

Радиодетали очень просто найти в старой электронике. А если не хватает – есть много специализированных магазинов.

Также для сборки нужно найти дополнительные детали и инструмент:

  1. Провод, что будет наматываться на катушку. Подойдет ПЭВ 0,5.
  2. Микросхема NE555. На ней будет устанавливаться узел для передачи.
  3. Пластиковый материал для изготовления корпуса.
  4. Скотч или изолента.
  5. Маленький паяльный аппарат.

Найдя все необходимое просто собрать Металлоискатель Пират своими руками в домашних условиях.

2 подробные схемы для сборки МП своими руками

Чтобы собрать металлоискатель Пират, используют 2 схемы. Для первого варианта нужно найти микросхему NE555 — ее использовали в советские времена и она являлась аналогом КР 1006 ВИ1.

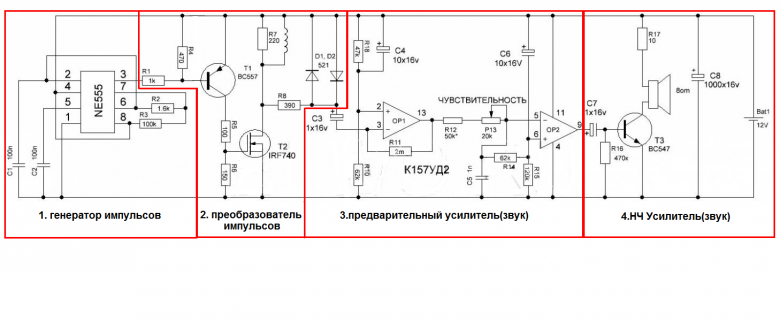

NE555

Но если не получается  найти NE, тогда используют схему на транзисторах. Желательно всё-таки попробовать раздобыть NE555, поскольку стабильность техники значительно увеличится.

Транзистор

Если есть желание собрать аппарат на транзисторе, тогда придется подобрать также длительность и частоту. Такие транзисторы имеют разнообразные параметры. Нужно применять осциллограф. Резистор R1 — частота генерации. R2 — дальность импульса.

2 печатные платы металлоискателя Пират: разбираем по полочкам

Плата для NE555Плата на транзисторах

После спайки платы, нужно подсоединить питание.

Если есть желание, можно применить Кроны, подсоединенные друг к другу. Достаточно 4 штук для нормального функционирования. Но проще подключить один аккумулятор (9Вольт).

В варианте использования батарейки нужно учитывать, что одной будет недостаточно, поскольку напряжение станет часто падать, а это вызовет сбой настройки.

Если изучить спаяную готовую плату, то необходимо посмотреть на конденсаторы, расположенные с левой стороны. Они пленочные, имеющие большую термостабильность. Если установить их, то это положительным образом повлияет на стабильность аппарата.

Еще варианты плат:

  1. Печатная плата на МП на tl072.
  2. Печатная плата на МП sprint layout.
  3. МП и микросхема с гуном.
  4. К157уд2. Иногда люди интересуются, чем заменить к157уд2 в МП. Подойдет плата КР1434УД1А.

Пример платы

3 нюанса изготовления катушки корзины для МП своими руками

Катушку для МП своими руками изготовить не сложно. Большая точность сборки катушки не играет большой роли, если используется она на импульсном оборудовании. Не все знают, как намотать катушку на МП – просто наматывается на двухсотмиллиметровую оправку или немного меньше. Необходимо использовать 25 витков эмальпровода с диметром в 0,5 мм.

  1. Витки потребуется обработать при помощи изоленты.
  2. Для увеличения глубины поиска металлов, наматывают катушку 270 мм — 22 витка этим же проводком.
  3. Чтобы рассчитать катушку, желательно изучить таблицу параметров для разных размеров. Лучше использовать провод, имеющий диаметр в 0,5-0,6 мм. Но если их найти не удалось, тогда подойдет и 0,4 мм. В таблице указаны диаметры датчика, количество витков, диаметр сечения/проводка, индуктивность и сопротивление.
Схема параметров

Посмотрите на картинке – 5 нюансов изготовления корпуса

Чтобы работа Металлоискателя Пирата происходила без перебоев, катушку закрепляем в корпусе, что не содержит никакого металла. На изображении автор работы использовал полипропиленовую рубку. Это очень хороший вариант без использования металла внутри. В таком вопросе мастерам предоставляется полная свобода творчества – главное, чтобы не было никакого металла.

Корпус из полипропиленаИзолента

Применяют любой корпус, изготовленный из пластикового материала. Также некоторые люди, чтобы сэкономить время, обматывают изделие изолентой или скотчем. Но такой вариант смотрится не слишком эстетично, а потому желательнее все же взять за основу пластиковую трубку – выбор очень широкий и найти подходящую не составит труда в ближайшем магазине для сантехники.

Корпус

Изготавливая пластиковое обрамление, полностью исключаем удары о грунт и траву на месте поиска металлических деталей. Корпус для катушки МП можно найти в сети. Многие эстеты заказывают изделия, применяемые на заводских агрегатах и ставят на свою самоделку – таким образом добиваясь эстетической красоты изделия.

Без металла

При сборке катушек нужно избегать применения металла – он помешает работе над поисками и своей цели добиться не выйдет. Это крайне негативно скажется на оборудовании. Выводы от катушки необходимо падпаять к проводу с несколькими жилами. Он должен иметь диаметр сечения в 0,5 мм или чуть больше. В идеале это должны быть несколько проводов, свитых между собой.

Катушка в изоленте

Самодельная катушка для МП готова. Собрать Металлоискатель Пират своими руками не так сложно, как может показаться. И не стоит забывать, что в первую очередь металлодетектор изготавливается для конкретной цели – поиска металла. И потому выбирать некое особое оформление катушки – лишнее. Над этим следует задумываться только эстетам и перфекционистам. Обмотанная скотчем катушка даст такой же результат, как и деталь в заводском корпусе.

Металлоискатель «Пират» своими руками

2 нюанса о настройке и работе с оборудованием

Если металлоискатель собран без ошибок, то настраивать его практически не нужно. Многие задаются вопросом, как увеличить чувствительность Металлоискателя Пират. Этого можно добиться, когда в колонке начнут звучать небольшие щелчки. Когда случается в крайних точках резистора, то значение R12 изменяем в среднее положение. Повысить чувствительность МП можно только так.

Осциллограф контролируют: частоту генератора, длительность импульса. Импульс равняется 130-150 мкс, а идеальная частота – 120-150 Гц.

Работа с металлоискателем

Включаем. Потребуется выждать полминуты для стабилизации, после этого резистор R13 необходимо настроить. После всех манипуляций, начинаем поиск металла.

Как избежать 4 ошибок

Металлодетектор Пират — простой прибор, а потому у него не может возникнуть много неисправностей и они быстро устраняются.

  1. Когда возникает перегрев или некорректная работа прибора, необходимо сразу же удостовериться в правильности номиналов всех деталей, сборки.
  2. Бывают ситуации, когда звук от прибора исходит, но на металлы он не реагирует. Причина в Т1, или диоде D1. Чтобы устранить неисправность, то детали придется заменить на исправные.
  3. Происходит нагрев IRF740. Нужно осмотреть резистор R6. Если на нем верный номинал, то понижаем его. К примеру, когда был 150ом, то ставим на 100ом. Чтобы более качественно решить проблему, используем переменный резистор с показателем в 200ом. Далее следует выбрать такое сопротивление, чтобы IRF740 перестал нагреваться. После нужного подбора сопротивления, производим запайку.
  4. Нагревается Т3, или же сгорел. Такая неприятность случается из-за того, что мастер выбрал неверный динамик. Сопротивление хорошего динамика должно составлять 8ом, мощность – о,5 w.

Применение подобных советов в большинстве случаев помогает справиться со всеми проблемами.

Еще важно знать 3 нюанса о спайке плат

Чтобы спаять провода и платы, нужно знать о нескольких важных нюансах работы:

  1. Перед началом операции, обязательно нужно подобрать подходящий паяльник. Диапазон оборудование для пайки плат составляет 15-30 Ватт. Выше использовать нельзя, иначе плата сгорит. Идеально для работы подойдет акустический агрегат из-за своих малых размеров и низкой степени нагрева.
  2. Чтобы качественно спаять плату, ее нужно очень хорошо очистить. Так добиваются прочного соединения. Для обработки готовится мыльный раствор, а после вся поверхность протирается салфеткой. Металл после обработки качественно вытирается от мыла. Иногда на платах заметны плотные отложения – их убирают специальным составом, продающимся в магазине для электриков. Участок нужно очень хорошо зачистить, пока не появится блеск.
  3. Контакты на плате нужно правильно располагать. Сначала присоединяются мелкие резисторы, а затем переходим на большие детали.

ТОП-3 паяльника для плат

Для качественной обработки платы, следует применять паяльный аппарат. Лучшие фирмы изготовители:

  1. Ersa — немецкая фирма. Пальники дорогие и приобретать нужно для профессионального использования.
  2. Китайские аппараты Quick не уступают по качеству, но цены гораздо ниже.
  3. Бюджетный вариант Luckey. Идеально подходит для новичков.

Ответы на 5 часто задаваемых вопросов о пайке плат

  1. Сколько времени нужно держать паяльник для надежной фиксации? – 3-4 секунд достаточно.
  2. Припоя много нужно добавлять? – Главное – покрыть им полностью контакт. Если капля это сделает, то такого количества хватит.
  3. Каким цветом должна быть пайка – блестящая или матовая? – Ближе к первому варианту.
  4. Нужно применять средства защиты? – Обязательно надеваем очки, чтобы горячая деталь не попала в глаз.
  5. Какую температуру выдерживает микросхема? – Не больше 230 градусов.

Все детали для Металлоискателя Пират своими руками собрать легко, если следовать инструкции.  Отзывы и характеристика на МП по большей части положительные.

Если остались неясности по изготовлению Металлоискателя Пират своими руками, то подробная видео инструкция в интернете ответит на оставшиеся вопросы.

Самодельный МП, сделанный своими руками, отлично подойдет для новичка.

Металлоискатель Пират своими руками: подробная инструкция, схема

Металлоискатели достаточно дорогостоящие приборы, которые предназначены для обнаружения металлов под поверхностью почвы. Но многие энтузиасты предпочитают собирать подобные устройства в домашних условиях.

Статья содержит подробное описание — как собрать металлоискатель «Пират» своими руками. Читателю будут предоставлены 4 схемы этого устройства, собранные на разных элементах.

Назначение

Металлоискатель Пират, представляет собой простой детектор металла, способный обнаруживать мелкие монеты на глубинах до 0. 5 метра. Более крупные предметы фиксируются на глубинах до 1.5 метра. Такой прибор очень удобен для новичков и более опытных искателей кладов. Устройство относится к импульсным металлоискателям. Работает по принципу взаимодействия магнитного поля (МП) от катушки с магнитным полем металла. Способен обнаруживать драгоценные металлы на глубине до 1 метра. Подобное обнаружение осуществляется за счет реакции на вихревые потоки от поверхности ненамагничиваемых металлов. Металлы, которые имеют собственное магнитное поле, обнаруживаются за счет разницы потенциалов МП от генератора и предмета.

Многие радиолюбители выбирают металлоискатель Пират из-за простоты сборки, довольно неплохую проникающую способность и наличие возможности изменения параметров. По сравнению с более дорогими типами этих устройств, самодельный Пират можно собрать с использованием дешевых материалов и деталей, при этом получить устройство с большой чувствительностью. Далее будут даны схемы этого устройства на различных компонентах, с подробным описанием принципа работы.

Отзывы

Имеющиеся на металлоискатель «Пират» отзывы свидетельствуют, что он стал весьма популярным у пользователей. По их словам, аппарат обладает высокой степенью функциональности, а вещи из металла находит в короткий срок и без наличия погрешностей. Он легок в применении и не ощущается в руке.

Готовый прибор собирается из нескольких частей, которые с легкостью составляются. Нижняя часть является его основой. Система работы с устройством предельно понятна. Настройка металлоискателя «Пират» не составляет никакой трудности.

Схемы

Собирать металлоискатель Пират можно с использованием различных микросхем, а также транзисторов. От выбора электронного компонента будет зависеть проникающая способность катушки, ширина обнаружения, а также величина частоты и скорости приема сигнала. Также новичку будет удобнее использовать транзисторы, так как их легко найти в старой аппаратуре. Далее более подробно о разновидностях схем устройства.

NE555

Выбирая схему металлоискателя Пират на микросхеме NE555 стоит учитывать, что этот компонент будет выступать в роли усилителя частоты для передатчика прибора. Приемник для такой схемы может быть собран на микросхеме К157УД2.

Такой принцип поможет усилить сигнал от передатчика, а также намного снизить помехи при использовании катушки более широкого диаметра.

TL072

Металлоискатель Пират можно собрать на микросхеме TL072. Этот компонент станет основой приемника устройства. Таких элементов понадобится 2. В схеме с этим элементом будет использована микросхема NE555, как основа для передатчика. Такая подборка не влияет на качество проникающей способности, но значительно стабилизирует рабочую частоту, выравнивает тональность сигнала, значительно снижает помехи.

Это особенно важно при взаимодействии с крупными и многочисленными намагничиваемыми предметами, залегающими в сырой почве на разной глубине.

Транзисторы

Схема металлоискателя Gират на транзисторах значительно проще. Ее выбирают в случае, если трудно найти ранее описанные микросхемы. В подобной схеме, транзисторы выступают основой для частотного генератора и приемника. Главный недостаток использования этих элементов заключается в сложности последующей настройки. Транзисторы обладают очень узкой возможностью для увеличения параметров частот, посылаемых генератором сигналов. Также этот параметр будет трудно подстроить под принимающей узел будущего устройства. Для тонких настроек и корректировки понадобится осциллограф. Основным плюсом выбранной схемы является ее большая устойчивость к перегреву переменных резисторов.

Более дорогие и сложные микросхемы приходят в негодность при возникновении высокой температуры из-за наличия в устройстве резисторов с высоким сопротивлением.

К561LA7

Последняя схема предполагает в своей основе микросхему К561LA7. Этот элемент делиться на 4 сектора:

  1. 2 сектора используются в качестве частотного генератора. Именно такой принцип позволяет получать высокий сигнал и сохранять его при увеличении диаметра катушки на 3–5 сантиметров.
  2. Сектор 3 отвечает за прием отраженного сигнала от металлического предмета в почве. Также намного увеличивается частота реакции на намагничиваемые предметы и драгоценные металлы. Дискриминация не является высокой, но при определенном опыте эксплуатации можно научится определять металл по звуку.
  3. Сектор 4 является фильтром сигналов. Он сопоставляет уровень отправленного и принятого импульса, передает на усилитель конечную частотную тональность. Этот сектор очень важен при наличии в земле предметов, размером не превышающих диаметр монеты.

Данная схема очень хорошо подходит для последующих настроек. Наличие встроенного фильтра может значительно повысить возможность обнаружения золота, среди намагничиваемых элементов в почве.

Первые методы нахождения металла

Первый метод поиска заключался в следующем: один стержень из металла лежал в земле, где предполагалась руда. Он подключался к одной клемме аккумулятора. Другая клемма связывалась с плавающим проводом. Прутья из металла были забиты в землю в разных точках и последовательно касались провода. При нахождении металлического предмета появлялись искры.

В 1870 году в устройстве использовали уже два отдельных стержня. Провод, подключенный через батарею, опускался в землю. При контакте с металлом раздавался оповещающий звонок.

Дополнительные детали

Определившись со схемой, которая будет использоваться в металлоискателе Пират, необходимо подготовить дополнительные радиодетали, заняться подготовкой печатной платы. Далее будет представлен общий список для всех предоставленных ранее схем.

Резисторы

Эти компоненты очень распространенные. Их легко можно выпаять из устаревших электронных и электрических приборов. Список деталей следующий:

  1. Номинал 1 кОм в количестве 1шт.
  2. 1.6 кОм — 1шт.
  3. 47 кОм — 1.
  4. 62 кОм — 2.
  5. 100 кОм — 1.
  6. 120 кОм — 1.
  7. 470 кОм — 1.
  8. 2 МОм — 1.
  9. 100 Ом — 1.
  10. 10 Ом — 1.
  11. 470 Ом — 1.
  12. 150 Ом — 1.
  13. 220 Ом, мощностью 1 Вт — 1.
  14. 390 Ом, мощностью 0. 5 Вт — 1.

Также можно заменить представленный список современными аналогами. В процессе эксплуатации появится возможность замены некоторых резисторов. Их сопротивление часто влияет на работу соседних компонентов и приводит к их перегреву.

Конденсаторы

Для работы схемы понадобятся электролитические конденсаторы следующих номиналов:

  1. 1 мкФ, 16 вольт — 2 шт.
  2. 10 мкФ, 16 вольт — 2.
  3. 100 мкФ, 16 вольт — 1.

Также необходим керамический конденсатор 1 нФ и два пленочных элемента номиналом 100 нФ.

Микросхемы

В зависимости от выбранной схемы, понадобятся следующие компоненты:

  1. NE555 или ее отечественный аналог КР1006ВИ1.
  2. TL072 или аналог К157УД2.
  3. К561LA7.

При выборе микросхемы стоит учитывать разное количество выводов на этих элементах и способы подключения в общую схему.

Транзисторы

Тем, кто решит собирать металлоискатель Пират на транзисторах, понадобятся следующие элементы:

  1. IRF740.
  2. BC547.
  3. BC557

Все эти компоненты легко можно заменить полными отечественными аналогами.

Также для сборки схемы необходимы 2 диода марки 1N4148, динамик с сопротивлением до 8 Ом, катушка индуктивности до 2 Ом. Питание металлоискателя осуществляется батареей или аккумулятором напряжением до 12 вольт.

После того, как были собраны все необходимые радиодетали, нужно приступить к созданию печатной платы. Полное руководство будет представлено далее.

На что смотреть при выборе?

Выбирая металлоискатель, важно обратить внимание на следующие моменты:

  • тип прибора. В большинстве случаев покупатель отдает предпочтение грунтовым моделям. Однако если Вы планируете искать клад под водой (озере или другом водоеме), придется приобретать устройство, которое можно использовать в воде;
  • частоту обнаружения предметов. От нее зависит глубина, которую способен просканировать аппарат. Чем выше частота, тем глубже может «заглянуть» металлоискатель;
  • тип катушки. От него зависит радиус поиска, его глубина, а также эффективность обнаружения в зависимости от состава почвы;
  • наличие функции дискриминации, чтобы можно было настроить прибор на отсеивание мусора;
  • настройка баланса грунта. Она бывает автоматическая и ручная и позволяет эффективно работать устройству на высокоминерализированном грунте;
  • наличие наушников, чтобы при обнаружении объектов металлоискатель не издавал громких звуков и не мешал окружающим;
  • вес, влияющий на усталость и работоспособность кладоискателя.
Как выбрать хороший металлоискатель?

Прежде всего, необходимо определиться с типом техники. Грунтовые модели демонстрируют неплохую эффективность при работе с обнаружением предметов, закопанных земле, в трубопроводах и тайниках. При этом в премиальных изобретениях данного типа катушка может иметь защиту от влаги. В свою очередь, подводные модели подходят для поиска предметов под водой, на дне водоемов. У них герметичный влагозащищенный корпус, которому не страшны соленые грунты. Есть еще досмотровые металлоискатели, предназначенные для досмотра металлических предметов, но это несколько специфичный вариант

Если не знаете, как выбрать металлоискатель, также стоит уделить внимание следующим параметрам:

  1. Тип катушки. В продаже встречаются концентрические, отличающиеся определенными сложностями в обследовании широких территорий, моно-катушки с бюджетной стоимостью и ограниченным полем действия и DD-катушки. Последние имеют пару обмоток, и широким распространением. По форме катушки бывают круглыми, эллиптические, прямоугольные и в виде бабочки.
  2. Количество катушек. Независимо от принципа работы все детекторы имеют излучатели-катушки. При этом продвинутые модели имеют крупную катушку для исследования большой территории и «снайперы» для получения более точных результатов.
  3. Частота обнаружения. Один из ключевых параметров, подбираемый в зависимости от размеров, типа грунта и исследуемых материалов.
  4. Глубина обнаружения. Этот показатель всегда является приблизительным, и даже условным. Зависит от качества катушки и непосредственно самого грунта.
  5. Дискриминатор. Специальный модуль, позволяющий распознавать обнаруживаемые объекты. Используется в продвинутых моделях, что негативно отражается на цене прибора.

Что важно знать при покупке глубинного металлоискателя

Важно отдавать себе отчёт в том, что производитель замерял глубину обнаружения в идеальных условиях — в чистом грунте, с неповреждённой целью. В реальной жизни приходится работать на замусоренных участках, а каски, ядра и прочие цели изрядно попортила коррозия

При выборе стоит обратить внимание на возможность применения и катушек и рамок, стабильность работы, хорошее игнорирование мелкого мусора, возможность отстройки от грунта и радиопомех от ЛЭП, телефонов, другой электроники

Глубина обнаружения крупной цели (металлическая каска) в 3-4 метра для большинства задач является достаточной, не стоит гнаться за глубиной в ущерб стабильности или фильтрации мусора. Народная мудрость гласит: «дурная голова ногам покою не даёт». А в нашем случае неправильный выбор металлодетектора чреват бесплодными раскопками на большую глубину.

Плата

Для изготовления платы под монтаж радиодеталей, необходимо скачать любую из предоставленных схем. Далее понадобится:

  1. Вырезать из пластика или текстолита заготовку нужного размера. Все размеры плат под описанные схемы будут представлены ниже.
  2. На заготовку перевести изображение.
  3. При помощи перманентного маркера обвести все дорожки на рисунке.
  4. Протравить заготовку. На 100 мл перекиси водорода необходимо 30 грамм лимонной кислоты и 5 грамм соли. В получившийся состав помещается заготовка на 30 минут.
  5. Далее необходимо очистить поверхность дорожек на плате наждачной бумагой, обезжирить ее спиртом.
  6. После обезжиривания, просверлить тонким сверлом отверстия под радиодетали.
  7. На конечном этапе, поверхность платы снова обезжирить и полностью залудить дорожки оловом.
  8. После этой операции снова высверлить отверстия.

Если нет возможности или опыта для создания платы описанным способом, можно просто перевести изображение на поверхность пластика. Далее просверлить отверстия под ножки элементов. Дорожки можно не использовать. Все элементы спаять при помощи медного, одножильного провода. Такой подход более трудоемкий, может привести к большому количеству ошибок при соединении и плохим контактам пайки. Но для первого монтажа можно воспользоваться и им.

При подготовке плат, под выбранную схему, нужно учитывать габариты заготовки. Они следующие:

  1. При выборе схемы с микросхемой NE555 — габариты платы варьируются в пределах 30 на 80 мм.
  2. Для транзисторной схемы — 30 на 76 мм.
  3. Для микросхемы с TL072 — габариты в пределах 26 на 35 мм.
  4. Если выбрана микросхема К561ЛА7, то размер платы составляет 30 на 75 мм.

После подготовки печатной платы «Пирата», нужно обязательно провести тест всех компонентов при помощи мультиметра, и собрать схему на плате.

После сборки печатной платы, требуется изготовить катушку — элемента для сканирования поверхности почвы. Инструкция по сборке далее.

Катушка

Катушку для металлоискателя можно собрать двумя способами. Каждый способ требует четкого соблюдения инструкции.

Способ 1

Катушка для металлоискателя Пират, выполненная своими руками, должна быть одновременно прочной и чувствительной. При сборке этого варианта, строго запрещается использовать металлические корпуса, фольгу или иные детали. Самодельная катушка изготовляется следующим образом:

  1. Подбирается каркас диаметром 19–20 см. Можно вырезать фанерный круг или воспользоваться подходящей по размеру пластиковой емкостью, или трубой.
  2. Подготавливается медный, изолированный лаком провод сечением 0.5 мм.
  3. На каркас наматывается провод в количестве 25 витков.
  4. Оба конца провода выводятся за обмотку. Они должны быть длиной не менее 20 см.
  5. Заготовка снимается с каркаса и плотно обматывается изоляционной лентой.

Очень важно, чтобы сопротивление изготовленной катушки не превышало 2 Ом. Далее можно настроить чувствительность. Делается это уже после того, как все элементы конструкции будут собраны вместе.

При сборке катушки, нужно учитывать тот факт, что при увеличении диаметра необходимо снижать число витков. Деталь большого диаметра будет обладать более широким диапазоном сканирования, но при этом уменьшиться проникающая способность и чувствительность прибора. Все размеры и количество витков показаны в списке.

Способ 2

Эти способом создается катушка из компьютерного 8 жильного кабеля без фольгированного экрана. Далее дается подробнейшая инструкция по сборке:

  1. На подготовленный каркас диаметром 200 мм. наматывается 1 виток подготовленного кабеля.
  2. После 1 оборота, конец кабеля продевается через первый виток и обматывается вокруг заготовки.

Таким образом, вокруг 1 витка обматывается еще 3 оборота. Должно получиться плотное кольцо из скрученного кабеля. Далее необходимо соединить концы всех жил. Делается это по следующей схеме:

  1. Жила зеленого цвета соединяется с бело-зеленной.
  2. Второй конец бело-зеленой жилы соединяется с синей.
  3. Синяя с бело-синей.
  4. Бело-синяя с оранжевой.
  5. Оранжевая с бело-оранжевой.
  6. Бело-оранжевая с коричневой.

Должны остаться 2 жилы: зеленая и бело-коричневая. Они будут подключаться непосредственно к плате. Все остальные соединения необходимо спаять и изолировать.

Такая катушка обладает более высокой чувствительность. Она на 20–25 % больше, чем у представленного выше варианта. При этом сохраняется сопротивление до 2 Ом. Для повышения чувствительность необходимо уменьшить число витков с 4 до 3. При этом стоит учесть повышение потребления электрического тока. Для снижения потребления необходимо увеличить диаметр окружности с 200 до 250 мм.

Разновидности приборов

Если вы задаетесь вопросом: «Как сделать металлоискатель в домашних условиях?», не забудьте разобраться с основными параметрами устройства. Принцип работы воплощается посредством разных технических способов с учётом назначения устройства. Для примера, модели, которые эксплуатируются при пляжном золотоискательстве и строительно-ремонтном поиске, могут обладать внешними сходствами, но работать по существенно другому принципу

Чтобы успешно завершить монтаж устройства, важно иметь четкое представление требований, которым должен соответствовать детектор. Учитывая конструктивные особенности поисковых детекторов, можно выделить ряд параметров:

  1. Проникающая способность или проницаемость — этот показатель указывает на максимальную глубину, на которую распространяется ЭМП катушки в грунте. Если предмет находится глубже этой отметки, скорее всего, он останется незаметным.
  2. Величина и размеры зоны поиска — воображаемая зона в почве, где предположительно находится объект.
  3. Показатели чувствительности — поддержка функций определения более или мелких предметов.
  4. Избирательность — функция быстрого реагирования на более актуальные находки. Мечтой каждого кладоискателя является детектор, определяющий лишь самые драгоценные металлы.
  5. Помехоустойчивость — способность дискриминировать (исключать из поиска) ЭМП посторонних предметов и источников: например, радиостанций, грозовых разрядов, ЛЭП, электрического транспорта и других помех.
  6. Компактность и оперативность. Эти показатели указывают на уровень электропотребления, а также массогабариты прибора и размеры зоны поиска. Ведь маленьким устройством тяжело изучить большую площадь, в то время как слишком крупный прибор не сможет дать точные результаты в узком пространстве.
  7. Наличие функции дискриминации или разрешающей способности, которая позволяет микроконтроллеру отделять разные по свойствам и характерам металлы. Данный параметр относится к составным характеристикам, т. к. на выходе устройства присутствует 1, максимум 2 сигнала, а величины, которые указывают на свойства и местонахождение предмета находки гораздо больше.

Сборка

Заключительным этапом создания самодельного металлоискателя «Пират», является полная сборка всех элементов. Необходимо сделать следующее:

  1. Подготавливается удобный держатель. Можно использовать пластиковую трубу или черенок от садового инструмента. Главный плюс трубы в том, что можно изготовить держатель изогнутой формы.
  2. Собранная печатная плата помещается в пластиковый контейнер с герметичной крышкой. Защитный корпус платы можно закрепить на держатель при помощи шурупов.


    Не обязательно, чтобы плата находилась вместе с батареей в одном корпусе. На стенку защитного корпуса платы можно вывести штекер для соединения с отдельным отсеком под батарею.

  3. Подготовленная катушка также крепиться к нижнему концу держателя. Очень важно закрепить деталь с использованием ненамагничивающихся крепежей. Лишнее магнитное поле снизит чувствительность изделия.
  4. К обоим выводам катушки припаивается многожильным медный провод, с толстой изоляцией.
  5. Один конец катушки соединяется с клеммой «+» на контакте передатчика.
  6. Второй конец соединяется с корпусом устройства или с минусом на плате.

Для обеспечения приема сигнала можно использовать обычный динамик от приемника сопротивлением 8 Ом или наушники. Для визуального контроля к выводу динамика можно соединить светодиод.

Проще не бывает

Теперь выполним данное вначале обещание: расскажем, как сделать, ничегошеньки не смысля в радиотехнике, металлодетектор, который ищет. Металлоискатель «проще простого» собирается из радиоприемника, калькулятора, картонной или пластиковой коробки с откидной крышкой и отрезков двухстороннего скотча.

Металлоискатель «из радио» импульсный, однако для обнаружения объектов используется не дисперсия и не запаздывание с накоплением фазы, а поворот магнитного вектора ЭМП при переизлучении. На форумах об этом устройстве пишут разное, от «супер» до «отстой», «разводка» и слов, которые на письме употреблять не принято. Так вот, чтобы получилось если не «супер», но хотя бы вполне работоспособное устройство, его составные части – приемник и калькулятор – должны удовлетворять определенным требованиям.

Калькулятор нужен самый раздрянной и дешевый, «альтернативный». Делают такие в оффшорных подвальчиках. О нормах на электромагнитную совместимость бытовой техники там понятия не имеют, а если о чем-то таком и слыхали, то чхать хотели от души и свысока. Поэтому тамошние изделия являются довольно мощными источниками импульсных радиопомех; их дает тактовый генератор калькулятора. В данном случае его строб-импульсы в эфире используются для зондирования пространства.

Приемник нужен тоже дешевый, от подобных производителей, без всяких средств повышения помехоустойчивости. В нем должен быть АМ диапазон и, что абсолютно необходимо, магнитная антенна. Поскольку приемники с приемом коротких волн (КВ, SW) на магнитную антенну редко продаются и стоят дорого, придется ограничиться средними волнами (СВ, MW), но зато это облегчит настройку.

Далее делаем следующее:

Металлоискатель из радиоприемника и калькулятора

Разворачиваем коробку с крышкой в книжку. На тыльные стороны калькулятора и радио наклеиваем полоски скотча и закрепляем оба устройства в коробке, см. рис. справа. Приемник – желательно в крышке, чтобы был доступ к органам управления. Включаем приемник, ищем настройкой на максимальной громкости вверху АМ диапазона (диапазонов) участок, свободный от радиостанций и как можно более чистый от эфирных шумов. Для СВ это будет в районе 200 м или 1500 кГц (1,5 МГц). Включаем калькулятор: приемник должен загудеть, захрипеть, зарычать; в общем, дать тон

Громкость не убираем! Если тона нет, осторожно и плавно подстраиваемся, пока не появится; это мы поймали какую-то из гармоник строб-генератора калькулятора. Потихоньку складываем «книжку», пока тон не ослабеет, не станет более музыкальным или вовсе не пропадет. Скорее всего это случится при развороте крышки около 90 градусов

Таким образом мы нашли положение, в котором магнитный вектор первичных импульсов ориентирован перпендикулярно оси ферритового стержня магнитной антенны и она их не принимает. Фиксируем крышку в найденном положении пенопластовым вкладышем и резинкой или подпорками.

А что же дальше? Если вблизи раскрыва «книжки» окажется электропроводящий или ферромагнитный предмет, он станет переизлучать зондирующие импульсы, но их магнитный вектор повернется. Магнитная антенна их «почует», приемник опять даст тон. Т.е., мы уже что-то нашли.

Настройка

Правильная предварительная настройка самодельного металлоискателя поможет протестировать чувствительность прибора на разных глубинах. Выполняется она следующим образом:

  1. Включить питание прибора.
  2. В течение 10–15 секунд динамик издаст звук в виде щелчков.
  3. Переменным резистором необходимо добиться самого громкого и частого импульса.

Далее проводится тест устройства. К катушке подводится металлическая монета и определяется чувствительность по частоте издаваемых динамиком щелчков. После теста на поверхности, проверяется проникающая способность устройства.

Для этого необходимо поместить металлический предмет на глубину до 0.5 метра и найти его. Во время поиска требуется внимательно прислушиваться к поступающим сигналам. Это поможет понять принцип оповещения. Также тест проводится на почвах различной твердости и влажности.

Неисправности

Во время первого запуска или последующей работы, у данного металлоискателя возникает ряд технических проблем. Они могут быть следующими:

  1. Отсутствие реакции на металлические предметы. Проблема может возникнуть по причине неисправности транзистора Т1 или диодов. Стоит проверить эти элементы, и при необходимости заменить их.
  2. На транзисторной схеме, часто греется транзистор IRF740. Устранить проблему можно заменой резистора R6 сопротивлением 150 Ом на деталь с сопротивлением 100 Ом. Если проблема не пропала, то необходимо подобрать резистор меньшего сопротивления.
  3. Нагрев резистора R6 или транзистора Т3. В этом случае проблема кроется в динамике. Очень важно подобрать этот элемент с сопротивлением равным 8 Ом.

У металлоискателя Пират очень простая схема. В ней нет сложных радиодеталей. Главное соблюсти все требуемые параметры по напряжению и сопротивлению катушки.

После того, как металлоискатель прошел первое успешное тестирование, его можно доработать. Энтузиасты дополняют устройство световыми индикаторами, индикаторами заряда батареи. Прибор также можно использовать для подводных поисков. Для этого придется защитить обмотку и выводы катушки плотным, герметичным корпусом. В воде, параметры чувствительности прибора не уменьшаются.

Основная проблема «Пирата» — это дискриминация. Устройству сложно различать предметы из разного рода металлов. Для обнаружения золота, владельцу придется научиться отличать частотные сигналы от намагничиваемых предметов.

Характеристики металлоискателя пират

Металлоискатель пират приобрел свое название по причине того, что считается импульсным. По сути, это обозначение нескольких его букв — PI.

Несмотря на наличие многочисленных преимуществ, существуют и недостатки, о которых важно знать. В данном случае речь идет об отсутствии в Пирате tl дискриминатора. Т.е, он не в состоянии отличать цветные металлы от черного.

По этой причине металлоискатель pirat проявляет себя не с лучшей стороны при работе на сильно загрязненных участках.

пиратский металлоискатель — Пиратский Черный Дьявол 2 в 1

пиратский металлоискатель — Пиратский Черный Дьявол 2 в 1 В категории Металлоискатели больше статей и узнайте больше информации о пиратском металлоискателе — Пиратский Черный Дьявол 2 в 1 Отзывы Цена Характеристики Характеристики Изображение инструкции видео Аксессуары Все это в металлоискателях для поиска золота.

пиратский металлоискатель Black Devil 2 in 1 — профессиональный металлоискатель. Модель комплектуется поисковыми катушками разного размера.

Пиратский металлоискатель Black Devil 2 в 1 специально разработан для максимальной эффективности на всех типах грунта.
Практически этот аппарат состоит из двух металлодетекторов в одном, которые можно переключать выбором режима.


Автоматический режим для сильно загрязненных почв и ручной режим для достижения большей глубины в почвах с низкой засоленностью.

Тумблер «Selection Ground AUTO MANUAL» («Выбор грунта Automatic/Manual») включения и выключения автоматического и ручного режима
Балансировка на грунте.

Потенциометр «Порог» используется для определения порога
Потенциометр «Чувствительность» используется для установки желаемой чувствительности устройства глубины обнаружения
Потенциометр «Баланс грунта» для устранения влияния грунта
Потенциометр «Привод». («Дискриминация») управляет отсечкой железных предметов
Потенциометр «Громкость» используется для включения устройства и регулировки громкости
К разъему «Наушники» при необходимости для наушников
Светодиод «Низкий уровень заряда батареи» указывает на низкое напряжение батареи
Тумблер «Выбор грунта АВТО РУЧНОЙ» переключатель автоматического и ручного режима
Балансировка грунта .

пиратский металлоискатель Black Devil 2 в 1 использует поисковые катушки разного размера (типа «DD»), благодаря которым аппарат лучше работает на минерализованном грунте и обеспечивает лучшее проникновение сигнала в грунт

пиратский металлоискатель Black Devil 2 в 1 Изготовлен из высококачественных компонентов и материалов, чтобы обеспечить максимальный срок службы электроники и стержня
. Простота управления делает его подходящим для
подойдет как новичкам, так и профессионалам!

пиратский металлоискатель — Pirate Black Devil 2 в 1

Особенности пиратский металлоискатель Black Devil 2 в 1

— полистирол для большей механической и термостойкости
— специальный кабель, изготовленный из высококачественных материалов и армированный (бронированный) для обеспечения большей механической прочности и долговечности

-Легкие и прочные блоки (блок управления и аккумулятор) из АБС
– Легкий детектор с идеальным балансом
-3 года гарантии на электронику

Технические характеристики Pirate Black Devil 2 в 1

– Рабочая частота – 14 кГц
– Режим движения
– Автоматическая и ручная балансировка грунта
– Акустическая сепарация металлического типа движения
– Регулировка среза -off metal
-Устранение минерализованного грунта и минералов
-Блок питания – комплект из 10 батареек 1,2 В AA / 1000 мАч
– Время работы от одного заряда – не менее 30 часов
-Светодиодный индикатор состояния батареи



Пираты будут использовать проходные металлодетекторы в PNC Park

Сегодня Pittsburgh Pirates объявили, что организация устанавливает проходные металлодетекторы на всех входных воротах PNC Park для проверки всех гостей, когда они входят на стадион. Пираты приобрели и устанавливают 44 проходных металлоискателя, которые будут использоваться для всех игр Pirates, а также для других крупных мероприятий, проводимых в PNC Park.

Переход на проходные металлодетекторы представляет собой отказ от использования только металлоискателей, которые использовались с середины сезона 2013 года.

Усиленные меры в PNC Park являются частью инициативы Высшей бейсбольной лиги, которая требует наличия устройств обнаружения металла для проверки всех болельщиков, когда они входят на каждый стадион Высшей бейсбольной лиги. Хотя «Пираты» уже выполнили это требование, организация решила перейти на проходные металлодетекторы, чтобы улучшить впечатление от фанатов.

«Это еще один пример наших постоянных усилий, направленных на то, чтобы предоставить нашим болельщикам самые лучшие впечатления от PNC Park», — сказал президент Pirates Фрэнк Кунелли. «Безопасность наших фанатов всегда будет главным приоритетом. Мы считаем, что переход на проходные металлодетекторы повысит безопасность фанатов, а также ускорит процесс досмотра по сравнению с использованием металлоискателей».

Гостям, планирующим приехать в PNC Park, рекомендуется оставить все ненужные металлические предметы дома или в автомобиле. Как и в прошлые сезоны, гостям следует уделять больше времени при входе на стадион. Пираты разместят вывески и обслуживающий персонал на подходе к каждому проходному металлоискателю, чтобы проинструктировать гостей о простой процедуре по прибытии. У каждой машины будет размещен дополнительный персонал для обеспечения беспрепятственного входа.

В отличие от досмотровых машин в аэропортах, при приближении к проходным металлодетекторам гостей просят НЕ СНИМАТЬ куртки, ремни, монеты, ключи, кошельки, часы или другие предметы аналогичного размера. НЕ удаляя эти элементы, вы ускорите процесс проверки.

Гостей попросят УДАЛИТЬ сотовые телефоны, фотоаппараты, планшеты, ноутбуки и другие крупные металлические предметы. При приближении к проходным металлоискателям гостей попросят положить эти предметы в расширенный лоток, который будет закреплен рядом с каждой отдельной машиной в непосредственной близости и на виду. Пройдя через машину, каждый фанат может легко и быстро собрать свои предметы и пройти внутрь стадиона.

«Все фанаты должны следовать простому правилу: убирать все, что крупнее мобильного телефона», — добавил Кунелли. «Мы считаем, что благодаря устранению необходимости опустошать все карманы таких предметов, как кошельки, ключи и монеты, эта новая система поможет ускорить процесс входа в PNC Park».

Все остальные стандартные правила и процедуры PNC Park Gate остаются без изменений в сезоне 2015 года. Каждому гостю по-прежнему разрешено проносить одну сумку на стадион. Все сумки, кошельки, поясные сумки и рюкзаки размером 16x16x8 дюймов или меньше разрешены и подлежат обыску при входе и на стадионе.

Также разрешены холодильники с мягкими стенками и портфели с мягкими стенками. Холодильники и портфели с жесткими стенками, пакеты со льдом и вкладыши-холодильники не допускаются. Для удобства тех гостей, которые не несут на стадион кошельки, поясные сумки и сумки, у каждых ворот есть скоростные полосы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
