Микрофонный усилитель для самостоятельной сборки. | Технические советы и не только
За основу взята схема из микрофонного усилителя, или подслушивающего устройства Spy.Ear ispy007. В интернете цена на это устройство завышена во много раз, поэтому для многих радиолюбителей будет проще собрать его самостоятельно, чем покупать.
Оригинальная плата выглядит так.
Заводская версия усилителя на трёх транзисторах.Начертил по ней электронную схему.
Электронная схема усилителя.Здесь используются 3 npn транзистора S9014 (С9014). Номиналы других радиодеталей видны на схеме. Работает на одной батарейке 1,5 В или аккумуляторе 1,2 В. Сначала я решил сделать копию этого устройства на плате из пластиковой карточки без пайки. На видео ниже показана эта сборка.
Но это не лучший вариант, т.к. иногда отходили контакты и приходилось искать причину неисправности.
Потом переделал на окончательный стабильный вариант, используя навесной монтаж без платы и пайку.
Навесной монтаж микрофонного усилителя.Усилитель позволяет не только получать в наушниках громкий звук от микрофона, но и может преобразовывать свет и инфракрасные лучи в звук, если заменить микрофон на светочувствительный элемент. На видео именно такой элемент — фотодиод.
Можно передавать звук лазерным лучом, проверять разные источники света на пульсации. Как раз в ближайшее время на моём канале будет статья с писанием этого звукового способа определения наличия вредных пульсаций света.
И вторая, более простая схема на одном транзисторе. Позволяет слышать голос в наушниках, если говорить в микрофон, держа его около губ.
Самый простой микрофонный усилитель.Эту схему не стал паять, потому что не вижу смысла её использовать.
Микрофонный усилитель на одном транзисторе.Первой схемы вполне достаточно для всего. При желании в неё можно добавить регулятор громкости, как на оригинальном устройстве.
Спасибо за то, что дочитали мою статью! Я старался для Вас, отблагодарите подпиской!
Если информация понравилась, ставьте лайк и поделитесь в соцсетях. Также буду рад комментариям!
Микрофонный усилитель на одном транзисторе: схема подключения, как настроить
Автор admin На чтение 5 мин. Просмотров 39 Опубликовано
Электретные микрофоны широко применяются в современной бытовой и специальной аппаратуре. Они отличаются компактными размерами и высоким качеством передачи звукового сигнала. Основным недостатком конструкции является очень слабый выходной сигнал и обязательная подача на капсюль поляризующего напряжения. Предварительный усилитель для микрофона может быть сделан на любой элементной базе. В самодельных конструкциях применяются как транзисторы, так и интегральные микросхемы. Схемы устройств отличаются количеством каскадов, наличием автоматической регулировки усиления и другими техническими решениями.
Усилитель для электретного микрофона
Микрофонный усилитель для микрофона используется для усиления слабых сигналов, величиной 0,1-15 mV до уровня 200-400 mV. Схема предусилителя для микрофона проста и включает в себя один или два каскада усиления и, при необходимости, цепи коррекции амплитудно-частотной характеристики микро. Основными параметрами конструкций являются следующие величины:
- Частотный диапазон
- Коэффициент нелинейных искажений
- Отношение сигнал/шум
- Коэффициент усиления
Хороший усилок для микро должен обеспечивать частотный диапазон от 20 Гц до 20 кГц с неравномерностью АЧХ не более ±1,5 дБ. Необходимая частотная коррекция осуществляется в дальнейших каскадах низкой частоты. Коэффициент гармоник во всём диапазоне частот не должен превышать 0,2%. Поскольку микрофонное устройство является первым каскадом, все внутренние шумы будут усиливаться низкочастотных трактом. Поэтому в схемах микрофонных усилителей используются самые малошумящие транзисторы и интегральные операционные усилители.
Микрофонный усилитель для электретного микрофона
Электретный микро при громком звуке, выдаёт на выходе порядка 10-15 mV, поэтому для усиления сигнала до уровня 400-600 mV может использоваться схема с одним или двумя каскадами. Конструкция может быть собрана на обычном или полевом транзисторе и интегральной микросхеме. Усилитель микрофона на одном транзисторе выполнен на малошумящем приборе с обратной проводимостью. Схема подходит для применения в звуковых трактах персональных компьютеров. Достоинством устройства является низковольтное питание и его можно питать от пальчиковой батарейки на 1,5 вольта. Величину конденсатора С3 можно изменять в указанных пределах.
Микрофонный усилитель на одном транзисторе
Схема на полевом транзисторе обладает низким уровнем собственных шумов и обеспечивает коэффициент усиления порядка 20 дБ.Для этого потребовалось увеличить напряжение питания до 9 В, поэтому усилитель питается от батарейки типа «Крона» или от источника внешнего питания. При повторении данной схемы нужно помнить, что полевые полупроводниковые приборы боятся статического электричества, поэтому пайку транзистора нужно выполнять заземлённым паяльником и использовать антистатический браслет. Выводы транзистора перед пайкой нужно соединить между собой, обмотав их тонкой медной проволокой. Схемы микрофонных устройств на транзисторах имеют различные технические решения. Они бывают с несколькими каскадами, с автоматической регулировкой усиления и шумоподавлением.
В первом случае через резисторы R4 иR1 на электретный микрофон подаётся напряжение питания необходимое для его работы. Переменный сигнал в частоты с электродинамического прибора подаётся через конденсатор С3 на базу транзистора. Усилитель для динамического микрофона собирается на одном транзисторе обратной проводимости.
Транзистор ВС547 заменяется на КТ3102Е. Правильно собранная схема начинает работать сразу и не требует регулировки. Схема микрофонного усилителя на одном транзисторе не всегда может обеспечить требуемые параметры, поэтому на практике часто применяются схемы имеющие большее число каскадов.
К усилителю микрофона подключается электродинамический микрофон, но схема может быть доработана и для электретного устройства. Для этого электролитический конденсатор С2 меняется на обычный ёмкостью 4,7 мкФ, а в точку его соединения с микро подаётся питающее напряжение через резистор 2-3 кОм. Коэффициент усиления устройства достигает 200 в полосе частот от 40 Гц до 20 кГц. Применение транзисторов разной структуры позволило исключить переходной конденсатор между каскадами. Он обычно вносит заметные искажения в схемы усиления низкой частоты.
Схема микрофонного усилителя на микросхеме
Существует много конструкций микрофонного усилителя на микросхеме. Чаще всего в устройствах применяются операционные усилители, но имеются интегральные компоненты представляющие собой готовый микрофонный канал. Примером такой конструкции является специализированная малошумящая микросхема усилитель микрофонаMAX9814.Она имеет следующие параметры:
- Программируемый коэффициент усиления – 40, 50 и 60 дБ
- Гармонические искажения – 0,04%
- Встроенный источник питания для электретного микро – 2 В
- Температурный диапазон — +80- –400С
- Имеется автоматическая регулировка усиления
Для самостоятельного повторения подойдут схемы на интегральных операционниках.
Схема собрана на отечественном ОУ 157УД2. Это микросхема с очень маленьким уровнем собственных шумов не критичная к напряжению питания.

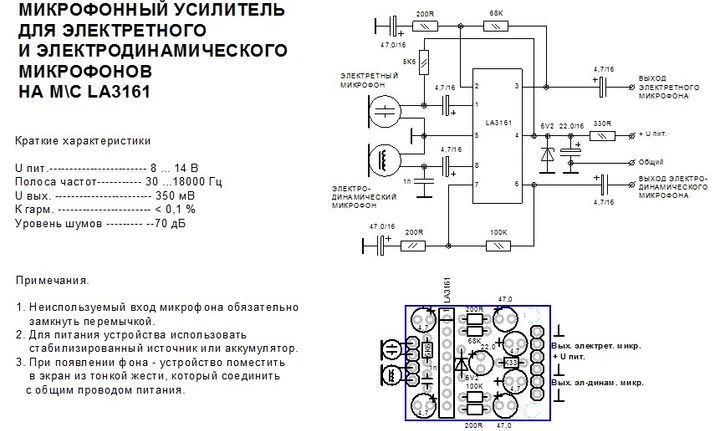

Высококачественный канал предназначен для работы с электретными микрофона всех типов. В нём используется ОУ BA4558 или JRS4558. Конденсаторы С1 и С4 по 0,22 мкФ. Схема отличается высокой чувствительностью. Не требует регулировки и начинает работать сразу после подачи напряжения питания. В следующем устройстве используется микросхема для микрофона К538УН3Б.
Она очень простая, так как в ней отсутствуют резисторы и для её сборки потребуется только микросхема и четыре конденсатора. Напряжение питания можно снизить до 3 вольт без больших потерь усиления. При повторении конструкций нужно выполнять подключение усилителя микрофона экранированным проводом и экран соединить с корпусом устройства.
Усилитель с микрофонным входом
Низкочастотные конструкции, предназначенные для усиления сигналов звуковой частоты, всегда оборудуются одним или несколькими микрофонными входами. Это самые чувствительные входы звукового канала. При работе внешних звуковых устройств следует избегать подключения девайсов с большими уровнями выходного сигнала к микрофонным входам УНЧ. Это может вызвать отказ входных транзисторов или интегральных микросхем. Профессиональные устройства оснащены разъёмами XLRкоторые позволяют подавать фантомное питание на конденсаторные микрофоны.
Усилитель звука для микрофона
Последние комментарии
- Сергей на Преобразователь напряжения 12 – 220 вольт
- АЛЕКСАНДР на Закон Ома
- Евгений на Программа “Компьютер – осциллограф”
- Всеволод на Начинающий радиолюбитель: школа, схемы, конструкции
Радиодетали – почтой
Очень простые и качественные схемы микрофонных усилителей с низковольтным питанием для любых радиолюбительских конструкций
Доброго дня уважаемые радиолюбители!
Приветствую вас на сайте “ Радиолюбитель “
В статье приведены простые схемы микрофонных усилителей, которые найдут применение и для компьютера, и в караоке, и как просто микрофонные усилители для различных радиолюбительских устройств.
На днях мне понадобилась простая схема микрофонного усилителя с низковольтным питанием, да и еще с хорошими характеристиками. Поиски в интернете ничего толкового не дали. Пролистав радиолюбительскую литературу, нашел несколько несложных схем, которыми и спешу с вами поделиться.
Немного о применяемых микрофонах.
Чаще всего радиолюбители применяют в своих устройствах два типа микрофонов – динамический, или электретный.
– МД – микрофон динамический
– МКЭ – микрофон конденсаторный, электретный
Диапазон воспроизводимых частот у них примерно одинаковый, в среднем – 50-16000 Герц.
Чувствительность у динамических микрофонов – 1-2 мв/Па, у электретных – 1-4 мв/Па.
Для работы электретных микрофонов требуется дополнительный источник питания – 1,5-4,5 вольт (питание также нужно для встроенного в капсюль полевого транзистора, который служит для согласования высокого выходного сопротивления микрофона с низким входным сопротивлением усилителя).
Капсюль динамического микрофона обладает низким выходным сопротивлением и напряжением. Поэтому, все без исключения динамические микрофоны снабжаются согласующим повышающим трансформатором, встроенным в их корпус.
Чаще всего в радиолюбительских схемах присутствует узел питания электретных микрофонов, но если нет, то вот типовая схема включения электретного микрофона:
Сопротивление резистора R1 зависит от питающего напряжения. Примерно можно его выбирать так:
– при питающем напряжении 1,5 – 3 вольта – как на схеме, 2,2 кОм
– при 4,5 вольта – 4,7 кОм
– более 4,5 вольт – около 10 кОм
Типовая схема питания и подключения электретного микрофона к микрофонному усилителю:
– при низковольтном питании:
– при питании напряжением более 4,5 вольт можно применить стабилитрон на соответствующее напряжение:
Я думаю, что с микрофонами более-менее понятно.
Теперь переходим к микрофонным усилителям.
В статье приведены несколько схем на транзисторах и микросхемах.
Напряжение питания всех транзисторных схем в примерах – 3 вольта. Если у вас более высокое напряжение питания, то в схемы надо добавить простые параметрические стабилизаторы на стабилитронах . Ток потребления усилителей – около 1 мА.
Первая схема.
Микрофонный усилитель на двух транзисторах разной проводимости.
Усилитель не требует подбора элементов схемы.
Коэффициент усиления составляет не менее 150-200 во всей полосе частот.
Схема усилителя:
В схеме, кроме указанных транзисторов, можно применить КТ3102 и КТ3107 с любым буквенным индексом, допустима замена на КТ315 и КТ361, но работа усилителя может ухудшиться. Также можно применить и их зарубежные аналоги.
Такую же замену транзисторов можно производить и в остальных схемах микрофонных усилителей.
Печатная плата и монтажная схема усилителя на двух транзисторах:
Вторая схема.
Микрофонный усилитель на трех транзисторах.
Коэффициент усиления – 300-400.
Схема усилителя:
Особенность этого усилителя – коррекция частотной характеристики во втором каскаде, которая достигается включение параллельно резистору R7 цепочки С4 и R5. На низких частотах сопротивление конденсатора С4 велико, и резистор R5 практически не влияет на усиление каскада. На высоких же частотах за счет малого сопротивления того же конденсатора параллельно R7 подключается R5. Сопротивление в цепи эмиттера уменьшается, что приводит к увеличению коэффициента усиления каскада.
Третья схема.
Микрофонный усилитель на трех транзисторах разной проводимости.
Коэффициент усиления – до 1000.
Схема усилителя:
В случае необходимости усиление можно снизить увеличением номинала резистора R3 (при R3 равном 1 кОм, коэффициент усиления составляет – 100).
Для нормальной работы усилителя необходимо, чтобы постоянное напряжение на эмиттере третьего транзистора равнялось +1,4 вольта, которое устанавливается подбором номинала резистора R1.
Печатная плата и монтажная схема усилителя на трех транзисторах разной проводимости:
Четвертая схема.
Микрофонный усилитель на ИМС типа К538УН3Б
С помощью такой микросхемы можно собрать очень простой микрофонный усилитель с коэффициентом усиления – 2000-4000 (при напряжении питания равном 6 вольт, при напряжении питания 3 вольта, коэффициент усиления снизиться до 500-1000).
Схема усилителя:
Пятая схема.
Микрофонный усилитель на два канала (стерео) на ИМС TDA7050.
Микросхема имеет два канала с коэффициентом усиления около 1000 в полосе частот от 20 Гц до 20 кГц.
Напряжение питания может составлять от 1,6 вольта до 6 вольт.
Схема усилителя:
Тема: доработка дешевого компьютерного микрофона, повышение качества звука.
Думаю далеко не все обладатели обычных, бюджетных (дешевых) микрофонов для компьютера, ноутбука полностью удовлетворены качеством и громкостью звука. Обычно в такие микрофоны, на наушниках, в виде петлички или настольного типа, имеют следующее устройство. Имеется сам пластмассовый корпус микрофона, внутри которого располагается микрофонный капсюль электретного типа. Такие электретные капсули ее называются конденсаторными микрофонами. Капсюли имеют достаточно малые размеры, их качество (если он относительно не дешевый) весьма хорошее. Они имеют полярность подключения (плюс и минус). К этому капсюлю припаян двухжильный, достаточно гибкий провод, который вторым своим концом соединяется со штекером типа 3,5.
Данный микрофон можно доработать, сделав его звук значительно громче и лучше. Предлагаю схему, содержащую всего несколько деталей. Это простой микрофонный усилитель. Несмотря на свою простоту эта схема делает звук микрофонного капсюля действительно гораздо лучше. Причем, питание усилителя осуществляется от того же провода, по которому идет звуковой сигнал. На заметку для тех кто не знает! Микрофонное гнездо компьютера имеет три контакта, один из которых это корпус, он же минус для микрофона, второй контакт это плюс (постоянное напряжение на нем около 2,5 В) и третий контакт это сигнальный. В схеме сигнальный и плюсовой выводы объединены.
Теперь о самой схеме этого микрофонного усилителя. После самого микрофонного капсюля стоит конденсатор C1, который фильтрует высокочастотные шумы. Схема будет нормально работать и без него, но все же его лучше поставить. Также микрофонный капсюль электретного типа (конденсаторный, еще называется) нуждается в фантомном питании. Оно подается через резисторы R1 и R3. Резистор R2 подстроечного типа, им можно регулировать величину усиления звука микрофона. Все резисторы имеют номинал в 1 килоом. Конденсатор C2 имеет емкость 47 микрофарад, его напряжение может быть любым. Обратите внимание, что он имеет плюс и минус.
В схему микрофонного усилителя поставлен биполярный транзистор типа КТ3102. Этот маломощный транзистор имеет достаточно большой коэффициент усиления. Он n-p-n проводимости. Вместо него можно поставить любой другой, с аналогичными характеристиками, например все тот же КТ315. Причем, при выборе другого транзистора важен именно большой коэффициент усиления, а не его мощность. Ну, и не перепутайте тип проводимости (транзисторы типа p-n-p не подойдут для использования в схеме). Именно этот транзистор делает усиление микрофонного звука. На его базу поступает сигнал с микрофонного капсюля, а в коллекторной цепи мы уже имеем увеличенную амплитуду этого сигнала.
Усиленный сигнал через провод поступает на звуковой штекер типа 3,5. Как видно на схеме, нужно спаять вместе два контакта, это плюс и сигнальный. Также важно чтобы провод, идущий от микрофона к штекеру был экранирован. Как показала практика разница между экранированным и не экранированным проводом ощутимая. На провод без экрана действуют различный внешние электромагнитные наводки, идущие от сети, высокочастотных устройств и т.д. К сожалению у бюджетных микрофонов изначально стоит провод без экрана. Так что по возможности замените этот провод на экранируемый, положительную разницу вы сразу ощутите.
Кроме экранировки провода нужно будет еще сделать экран на самой схеме. Например, я после того как спаял схему, которая получилась достаточно малых размеров, ее помести внутрь пластмассового шприца (на 2 куба). Поверх корпуса шприца я сделал намотку нескольких слоев обычной фольги, которую электрически соединил с минусом схемы микрофонного усилителя. В итоге получилось, что весь путь прохождения сигнала от самого микрофонного капсюля до штекера имеет экранировку. После проверки выяснилось, что при таком экранировании внешнии электромагнитные помехи и различные наводки практически свелись к нулю.
Кроме этого важным моментом является наличие так называемой ветрозащиты. Этот тот небольшой поролоновый чехол, который одевается поверх микрофона. Данный чехол в значительной степени ослабляет такой эффект как всхлипы, идущие от губ говорящего в сам микрофон. То есть, когда мы ставим микрофонную головку непосредственно перед собой, то те потоки воздуха, имеющие глухой, всхлипывающий характер, после усиления не лучшим образом воспроизводятся акустической системой. Поролон же в значительной степени ослабляет эти малоприятные звуки. Так что наличие этого поролонового чехла обязательно.
И еще один немаловажный момент. Это подбор микрофонных капсюлей. Допустим у меня этих капсюлей было штук 20. Многие из них были на вид практически одинаковыми. Решил все-таки их проверить, а есть ли разница между ними? Я поочередно подсоединял эти микрофонные капсюли к данному самодельному усилителю. После чего на компьютере производил последовательную запись одинаковых звуков с каждым из имеющихся капсюлей. В итоге несмотря на одинаковость (по внешнему виду) звуковые характеристики у них очень сильно различаются. Из 20 штук только 4 показали себя с наиболее качественной стороны. Они выдавали чистый звук, была хорошая громкость, минимум шумов и помех, а также широкий диапазон воспроизводимых частот. Так что не все микрофонные капсюли одинаковы!
Видео по этой теме:
С лабую слышимость звука могут отмечать абоненты при общении посредством VoIP-телефонии или другие игроки в сетевых играх, слабым уровень звука может оказаться при воспроизведении только что сделанных скринкаста с голосовой записью или записи звука с микрофона. Причина слабого звукового сигнала, идущего с микрофона, на Windows-устройствах кроется не только в низком качестве отдельных бюджетных моделей микрофонов, систем Hands Free или веб-камер. Увы, успешная установка в операционную систему Windows аудиодрайвера ещё не означает оптимальные настройки уровня сигнала, идущего с микрофона.
Настройки микрофона в отдельных приложениях
Доступ к настройкам микрофона предлагают, как правило, только функциональные программы. Например, в мощном аудиоредакторе Audacity опции для настройки звукозаписи вынесены на панель инструментов программы. Прямо на панели инструментов Audacity можно назначить необходимый уровень сигнала микрофона, выбрать звукозаписывающее устройство, если микрофонов к компьютеру подключено несколько, определиться с моно- или стереозвуком для будущей записи и т.д.
Малофункциональные приложения, работающие со звуком, редко когда предусматривают инструментарий для настройки сигнала микрофона. Так, например, штатное приложение «Запись голоса» Windows 10, разрабатывая которое, похоже, компания Microsoft уж слишком переборщила с минимализмом, после запуска весь акцент сместит на кнопку старта записи звука.
А всё же присутствующие в приложении настройки микрофона по ссылке выведут в раздел штатного приложения «Параметры», где что и можно сделать, так это либо разрешить, либо не разрешать установленным приложениям использовать микрофон, а в случае разрешения — установить перечень таких приложений. Но никаких настроек сигнала, идущего с микрофона, мы не обнаружим.
Некоторые настройки звука имеются внутри десктопного Skype: в разделе настроек программы можно выбрать и применить конкретно к Скайпу тот или иной микрофон для общения, если их подключено несколько, и выставить громкость сигнала.
Как видим, настройки отдельных приложений, работающих с микрофоном, не всегда помогут решить проблему со слабым сигналом. Куда проще единожды настроить звук микрофона в системных настойках звука Windows и не отвлекаться по этому поводу в каждой отдельной программе.
Усиление звука, идущего с микрофона, в настройках Windows
Итак, имеем подключённый микрофон к компьютерному устройству на базе операционной системы Windows, имеем проблему с низким уровнем его сигнала при работе с сервисами голосового общения или при аудио-, видеозаписи. Чтобы усилить звук микрофона, нам необходимо попасть в раздел системных настроек звука Windows. В системном трее Windows имеется значок громкости, вызываем на нём контекстное меню и выбираем «Записывающие устройства».
Откроется окошко с настройками звука на нужной нам вкладке с перечнем подключённых к компьютеру записывающих устройств, т.е., микрофонов. Лишь один из них, если таковых несколько, будет назначен в системе записывающим устройством по умолчанию. Делаем клик на нём и жмём кнопку свойств внизу.
Появится дополнительное окошко свойств выбранного микрофона, где нас интересует вкладка «Уровни». Здесь, в этой вкладке и настраивается уровень сигнала микрофона путём перемещения ползунка по шкале громкости или по шкале усиления, размещённой ниже.
Предустановленное низкое значение усиления микрофона в большинстве случаев и является причиной слабой слышимости звука. Для оптимальной слышимости ползунок достаточно будет перетащить до +20 дБ, поскольку при большем значении естественным следствием усиленной громкости микрофона будут раздражающие шумы. Но даже при незначительном усилении микрофона до +20 дБ лучше дополнительно выставить опцию подавления шума . Она находится в следующей вкладке «Улучшения». Опция подавления шума будет доступна только при отключении всех прочих звуковых эффектов.
Альтернативные способы доступа к системным настройкам звука.
В редких случаях значка громкости в системном трее может не быть.
Как правило, это случаи ручного вмешательства в настройки области уведомлений панели задач Windows или сбоя работы аудиодрайвера. В последнем случае, конечно же, аудиодрайвер лучше обновить или переустановить вовсе. Но если при этом проблем со звуком нет, а вместо регулятора громкости в системном трее используются аппаратные кнопки акустической системы или мультимедийной клавиатуры, решение проблемы можно ненадолго отложить, попав в системные настройки звука альтернативными способами.
Открыть настройки звука и добраться до опций микрофона можно с помощью панели управления Windows.
Версии Windows 7, 8.1 и 10 позволяют попасть в любой раздел настроек системы с помощью внутрисистемного поиска. В версии Windows 7 ключевое слово «Звук» необходимо прописать в поисковом поле меню «Пуск».
Внутрисистемный поиск в Windows 8.1 появляется при вызове чудо-кнопок касанием к правому краю экрана или при нажатии клавиш Win + Q .
Эта же комбинация оперативного вызова внутрисистемного поиска доступна и для Windows 10, но в этой версии системы кнопкой мыши вызвать поле поиска будет гораздо проще, поскольку такая кнопка находится рядом с кнопкой меню «Пуск».
Микрофонные усилители на полевых транзисторах
Схема микрофонного усилителя, приведённого на Рис.1 имеет следующие параметры:
Номинальное входное напряжение, мВ ….. 2
Номинальное выходное напряжение, мВ …… 200
Отношение сигнал-шум, дБ ……. 60
Коэффициент гармоник, % …… 0,15
Диапазон воспроизводимых частот, Гц ….. 30…30000
Входное сопротивление, кОм …… 2
Минимальное сопротивление нагрузки, кОм ….. 30
Транзистор VT1, включённый по схеме с общим истоком, усиливает сигнал в 25 раз. Рабочий ток этого транзистора выбран равным 0,4 мА, что позволило использовать в качестве стоковой нагрузки резистор сравнительно большого сопротивления (20 К). Второй каскад усилителя VT2 работает при токе стока 3 мА, его коэффициент усиления равен 4. Таким образом общий коэффициент усиления К = 25 х 4 = 100. Так как ток, потребляемый усилителем , не превышает 3,5 мА, для его питания можно использовать батареи. Усилитель может работать от стабилизированного источника питания с низким уровнем пульсаций.
Транзистор КП303А можно заменить на КП303Б, КП303Д – на КП 303Г.
Налаживание микрофонного усилителя заключается в контроле напряжений на стоках VT1, VT2. В случае отличия напряжений на стоках VT1, VT2 от указанных на схеме подбором резисторов R4 (для VT1) и R8 (для VT2) добиваются их соответствия расчётным (+9,5в).
На Рис.2 приведена схема микрофонного усилителя, имеющего большее, чем предыдущий, отношение сигнал- шум (63 дБ), а также больший запас по перегрузке из-за более высокого напряжения питания. Остальные параметры такие же как и у схемы на рис.1.
Первый каскад на транзисторах VT1, VT2 выполнен по каскодной схеме общий исток – общий затвор, имеющий хорошие шумовые характеристики.
Отношение сигнал- шум микрофонного усилителя на рис.2 можно довести до 65 дБ, если заменить полевой транзистор VT2 на биполярный КТ3102Е.
ИСТОЧНИК: В. В. Орлов “Применение полевых транзисторов в усилителях звуковой частоты” МОСКВА, “Радио и связь” 1980г
ПохожееМикрофонные усилители
Микрофонные усилители
В простейших малогабаритных радиопередающих устройствах, выполненных на транзисторах, формируемые на выходе микрофона низкочастотные колебания звуковой частоты обычно подаются непосредственно на модулятор. Однако в более сложных конструкциях в состав низкочастотного тракта включается дополнительный усилительный каскад. На его вход подается НЧ-сигнал, сформированный микрофоном, поэтому такие усилительные каскады часто называют микрофонными усилителями. К сожалению, подробное описание теоретических основ функционирования микрофонных усилителей, выходит за рамки предлагаемого издания в связи с его ограниченным объемом. Поэтому далее принципы работы таких устройств будут рассмотрены весьма упрощенно, не претендуя на академическую точность.
2.1. Назначение и основные характеристики микрофонного усилителя
Главной задачей, решаемой микрофонными усилителями, применяемыми в миниатюрных радиопередатчиках, является обеспечение усиления низкочастотного сигнала, формируемого на выходе микрофона, до уровня, необходимого для корректной работы модулятора. Микрофонные усилители представляют собой одну из разновидностей усилителей сигналов низкой частоты, под которыми подразумеваются устройства, предназначенные для усиления электрических колебаний низкочастотного диапазона, то есть таких сигналов, частота которых находится в пределах от 16 Гц до 20 кГц.
Требования, предъявляемые к микрофонным усилителям, зависят от сферы их применения. Поэтому микрофонные усилители, используемые, например, в высококачественной звуковоспроизводящей аппаратуре, имеют более качественные характеристики по сравнению с микрофонными усилителями, разрабатываемыми для малогабаритных радиопередающих устройств. Соответствующим образом отличаются и схемотехнические решения, применяемые при конструировании микрофонных усилителей.
Среди основных характеристик усилителей низкой частоты вообще и микрофонных усилителей в частности следует отметить коэффициент усиления, амплитудно-частотную характеристику и полосу пропускания. Именно эти характеристики оказывают определяющие влияние на выбор необходимого схемотехнического решения для микрофонного усилителя.
Одним из важнейших показателей работы микрофонного усилителя является коэффициент усиления. При этом различают коэффициент усиления по напряжению, по току и по мощности. Коэффициент усиления по напряжению (по току или мощности) численно равен отношению напряжения (тока или мощности) на выходе усилителя к напряжению (току или мощности) на его входе. Общий коэффициент усиления многокаскадного усилителя равен произведению коэффициентов усиления входящих в его состав отдельных каскадов.
Коэффициент усиления является безразмерной величиной. Однако часто его значение представляется в логарифмических единицах – децибелах (дБ). Децибел представляет собой десятую долю бела (Б) и является десятичным логарифмом отношения напряжения (тока или мощности) сигнала на выходе усилителя к напряжению (току или мощности) на его входе. Поэтому при определении общего коэффициента усиления многокаскадного усилителя, коэффициенты усиления отдельных каскадов которого выражены в децибелах, числовые значения этих коэффициентов следует сложить.
Поступающие на вход микрофонного усилителя сигналы разных частот усиливаются с разным коэффициентом усиления, поэтому особое значение имеет амплитудно-частотная характеристика усилителя, которая представляет собой зависимость коэффициента усиления от частоты усиливаемого сигнала. Такая характеристика формируется посредством измерения напряжения на выходе усилителя при постоянной амплитуде и изменяемой частоте входного сигнала.
Анализ формы амплитудно-частотной характеристики микрофонного усилителя позволяет определить ширину полосы пропускания, под которой обычно понимается полоса частот, в пределах которой коэффициент усиления уменьшается до уровня 0,707 от своего максимального значения. Часто диапазон частот или полоса пропускания определяется как область частот, в пределах которой изменение коэффициента усиления не превышает допустимого значения, например, не более 30 % (3 дБ). В малогабаритных радиопередающих устройствах для обеспечения внятности и разборчивости речевого сигнала микрофонный усилитель может иметь полосу пропускания всего от 300 Гц до 3500 Гц. Однако чаще предпочтение отдается схемотехническим решениям, с помощью которых можно получить полосу пропускания от 100 Гц до 5000 Гц.
Иногда для оценки качественных параметров микрофонного усилителя используется такая характеристика, как чувствительность. Под чувствительностью в данном случае понимается минимальный уровень сигнала, подаваемого на вход усилителя, при котором уровень сигнала на его выходе будет равен требуемому значению. В миниатюрных радиопередатчиках и радиомикрофонах уровень сигнала, формируемого на выходе микрофонного усилителя, должен быть таким, чтобы обеспечивалась корректная работа модулятора.
При выборе схемы микрофонного усилителя для малогабаритных радиопередающих устройств большое значение имеют и другие характеристики, например, нелинейные искажения. Однако их подробное рассмотрение выходит за рамки данной книги.
2.2. Усилительный каскад на транзисторе
Основу простейших микрофонных усилителей, предназначенных для работы в миниатюрных радиопередатчиках и радиомикрофонах, составляют усилительные каскады, выполненные на биполярных или полевых транзисторах. Ограниченный объем данной книги не позволяет рассмотреть даже малую часть заслуживающих внимания конструкций таких усилителей, разработанных на основе самых разнообразных схемотехнических решений. Поэтому в данном разделе основное внимание уделяется так называемым классическим схемам усилительных каскадов, выполненных на одном транзисторе.
Необходимо отметить, что в рассматриваемых в данной книге малогабаритных радиопередающих устройствах усилительный каскад на транзисторе составляет основу и генератора высокочастотных колебаний. Поэтому приводимые в данном разделе описания принципов действия транзисторных усилителей необходимы для понимания основ функционирования ВЧ-генераторов, рассматриваемых в следующей главе.
Принцип действия
В настоящее время в микрофонных усилителях в качестве усилительных каскадов низкочастотного сигнала широко используются обычные транзисторные усилители, в которых биполярный транзистор включен по схеме с общим эмиттером. Именно такие усилительные каскады, по сравнению со схемами с общей базой и с общим коллектором, обеспечивают наибольшее усиление по мощности.
Упрощенная принципиальная схема усилительного каскада, выполненного на биполярном транзисторе n-p-n проводимости, включенном по схеме с общим эмиттером, приведена на рис. 2.1а.
Рис. 2.1. Принципиальные схемы усилительного каскада на биполярном транзисторе, включенном по схеме с общим эмиттером (а) и усилительного каскада на полевом транзисторе, включенном по схеме с общим истоком (б)
В данной схеме коэффициент усиления по току представляет собой отношение амплитуд (действующих значений) выходного и входного переменного тока, то есть переменных составляющих тока коллектора и тока базы транзистора.
Главным параметром, характеризующим транзистор, включенный по схеме с общим эмиттером, является статический коэффициент усиления по току (коэффициент передачи тока) для схемы с ОЭ, который обозначается как b. Этот параметр для того или иного типа биполярного транзистора при необходимости можно найти в любом справочнике.
В транзисторном усилительном каскаде, выполненном по схеме с общим эмиттером, между входным и выходным напряжениями имеется фазовый сдвиг, составляющий 180°. Наличие указанного фазового сдвига объясняется особенностями функционирования такого каскада. При поступлении на базу транзистора VТ1 положительной полуволны входного сигнала происходит увеличение напряжения на переходе база-эмиттер. В результате возрастает ток эмиттера, и, соответственно, ток коллектора транзистора. Увеличение тока коллектора приводит к увеличению падения напряжения на резисторе R1, который является коллекторной нагрузкой. Иными словами, на нагрузочном резисторе дополнительно к уже имеющемуся постоянному напряжению добавляется переменное напряжение с той же полярностью. При этом напряжение на коллекторе транзистора VТ1, соответственно, уменьшается. Таким образом, при подаче положительной полуволны переменного напряжения на вход транзисторного каскада по схеме с общим эмиттером на его выходе формируется отрицательная полуволна выходного напряжения.
Достоинством схемы с общим эмиттером, помимо наибольшего усиления по мощности, является удобство питания от одного источника, так как на базу и коллектор транзистора подаются питающие напряжения одного знака. К недостаткам данной схемы включения следует отнести сравнительно малое входное сопротивление транзистора, определяемое особенностями конструкции биполярных транзисторов. Помимо этого, схема с общим эмиттером имеет худшие, по сравнению, например, со схемой с общей базой, частотные и температурные характеристики. С повышением частоты усиление в схеме с общим эмиттером снижается в значительно большей степени, чем, в схеме с общей базой.
Усилительные каскады на биполярных транзисторах, включенных по схемам с общей базой и с общим коллектором, практически не применяются в микрофонных усилителях миниатюрных радиопередатчиков. Поэтому подробное рассмотрение особенностей функционирования таких каскадов выходит за рамки данной книги. Необходимую информацию заинтересованные читатели могут найти в специализированной литературе.
Тем не менее, схемы включения биполярного транзистора с общей базой и с общим коллектором широко используются в схемотехнических решениях активного элемента высокочастотных генераторов маломощных радиопередающих устройств, о которых будет рассказано в одной из следующих глав. Поэтому автор считает необходимым хотя бы весьма коротко отметить основные преимущества и недостатки таких схем включения.
Усилительный каскад, выполненный по схеме с общей базой, по сравнению со схемой с общим эмиттером, обеспечивает значительно меньшее усиление по мощности и имеет еще меньшее входное сопротивление. Однако его температурные и частотные свойства значительно лучше. Помимо этого в схеме с общей базой отсутствует фазовый сдвиг между входным и выходным сигналами. Достоинством усилительного каскада по схеме с общей базой также является внесение значительно меньших искажений при усилении сигнала.
В усилительном каскаде, выполненном по схеме с общим коллектором, нагрузка включена в цепь эмиттера транзистора, а выходное напряжение снимается с эмиттера по отношению к шине корпуса. Именно поэтому такой каскад называют эмиттерным повторителем. Входное сопротивление каскада по схеме с общим коллектором в десятки раз выше, чем у каскада с общим эмиттером, а выходное сопротивление, наоборот, сравнительно мало. Помимо этого коэффициент усиления по току эмиттерного повторителя почти такой же, как и у каскада по схеме с общим эмиттером. Однако коэффициент усиления по напряжению близок к единице, причем всегда меньше ее. В схеме с общим коллектором отсутствует фазовый сдвиг между входным и выходным сигналами.
Нередко в микрофонных усилителях миниатюрных радиопередатчиков применяются усилительные каскады на полевых транзисторах. Полевые транзисторы, в отличие от биполярных, имеют большое входное сопротивление, чем значительно облегчается решение задачи согласования каскадов. Обычно предпочтение отдается схемотехническим решениям, в которых полевой транзистор включен по схеме с общим истоком. Упрощенная принципиальная схема усилительного каскада, выполненного на полевом транзисторе с каналом n-типа, включенном по схеме с общим истоком, приведена на рис. 2.1б.
Принцип работы усилительного каскада на полевом транзисторе, включенном по схеме с общим истоком, заключается в следующем. С увеличением потенциала затвора ток в цепи стока и, соответственно, падение напряжения на резисторе R1 в цепи нагрузки возрастают. При этом напряжение между стоком и истоком уменьшается. В результате переменное напряжение между стоком и истоком оказывается сдвинутым по фазе на 180° относительно переменного напряжения между затвором и истоком.
Для оценки работы усилительного каскада на полевом транзисторе обычно используют такие характеристики, как коэффициент усиления по напряжению и выходное сопротивление каскада. Необходимо отметить, что значения входной, проходной и выходной емкостей полевого транзистора весьма малы и обычно не превышают нескольких пикофарад. Поэтому их влиянием на работу низкочастотного усилительного каскада можно пренебречь.
Принцип действия усилительного каскада, выполненного на биполярном транзисторе n-p-n проводимости, включенном по схеме с общим эмиттером, рассмотрим на примере простейшего микрофонного усилителя, принципиальная схема которого приведена на рис. 2.2.
Рис. 2.2. Принципиальная схема простейшего микрофонного усилителя на n-p-n-транзисторе
В рассматриваемой схеме сигнал, сформированный на выходе микрофона BM1, через разделительный конденсатор С1 поступает на базу транзистора VТ1, включенного по классической схеме с общим эмиттером. Конденсатор С1 обеспечивает развязку входной цепи усилителя и выходной цепи источника сигнала (микрофон BM1) по постоянному току. При отсутствии этого конденсатора сопротивление резистора R3 совместно с малым сопротивлением перехода база-эмиттер транзистора VТ1 шунтирует выход источника сигнала. Помимо этого выходное сопротивление микрофона оказало бы неприемлемое влияние на положение рабочей точки транзистора VТ1, изменив режим его работы. Аналогичные функции выполняет разделительный конденсатор С2, обеспечивая развязку по постоянному току выходной цепи микрофонного усилителя и входных цепей подключаемых к его выходу каскадов. Через резистор R1 на соответствующий вывод электретного микрофона BM1 подается напряжение, необходимое для штатного функционирования микрофона.
При отсутствии входного сигнала на базе транзистора VТ1, включенного по схеме с общим эмиттером, присутствует напряжение смещения, формируемое делителем R2, R3 из напряжения питания. Наличие напряжения смещения обеспечивает протекание тока между коллектором и эмиттером транзистора. Величина этого тока, который обычно называют коллекторным током, зависит от соотношения величин сопротивлений резисторов R2 и R3. Изменение этого соотношения приводит к смещению рабочей точки на характеристике транзистора VТ1 и, соответственно, к изменению его режима работы.
При поступлении сигнала на базу транзистора VТ1 происходит изменение тока базы, что вызывает соответствующее изменение величины коллекторного тока. В результате по аналогичному закону происходит изменение разности потенциалов на резисторе R4, выполняющем функцию нагрузочного резистора в цепи коллектора транзистора VТ1. Как уже отмечалось, при возрастании напряжения на базе транзистора VТ1 происходит падение напряжения на его коллекторе, и, наоборот, при падении напряжения на базе, напряжение на коллекторе увеличивается. Таким образом, выходное напряжение однокаскадного транзисторного усилителя будет находиться в противофазе входному напряжению.
Стабилизация положения рабочей точки транзистора
Для того чтобы усилительный каскад работал в нормальном, штатном режиме, то есть без так называемого переусиления, на характеристике транзистора необходимо выбрать соответствующую рабочую точку, положение которой определяется величиной коллекторного тока при определенном коллекторном напряжении. Обычно в схемах усилительных каскадов с общим эмиттером напряжение на коллекторе транзистора выбирается равным половине напряжения источника питания, поскольку при таком соотношении обеспечивается достижение наибольшей амплитуды неискаженного выходного сигнала.
Величина напряжения, формируемого на коллекторе транзистора VТ1 (рис. 2.2) при одном и том же коллекторном токе, зависит от величины сопротивления резистора R4, которая в различных схемах может находиться в пределах от 1 до 100 кОм. Малое сопротивление коллекторного резистора выбирается в том случае, когда транзистор VТ1 должен работать в режиме с малым коллекторным током (в каскадах, которые должны обеспечивать низкий уровень собственных шумов). В результате амплитуда выходного тока, и соответственно, напряжения, будет малой при малом уровне шумов. Такие каскады обычно используются в качестве входных. При выборе резистора R4 с большим сопротивлением коэффициент усиления каскада увеличивается. Величина сопротивления резистора R4 в пределах нескольких килоом выбирается для усилителей напряжения, от которых требуется больший выходной ток при малом выходном сопротивлении.
При отсутствии входного сигнала ток базы, определяемый соотношением величин сопротивлений резисторов R2 и R3, инициирует протекание коллекторного тока, который часто называется током покоя. Под влиянием каких-либо внешних воздействий, например, при нагревании корпуса транзистора, ток покоя может измениться, несмотря на то, что напряжение на базе остается неизменным благодаря постоянным параметрам элементов делителя R2, R3. Увеличение коллекторного тока приводит к увеличению падения напряжения на резисторе R4, поэтому напряжение на коллекторе транзистора VТ1 уменьшится. В результате уменьшится и напряжение между коллектором и эмиттером. Для большинства применяемых в звукоусилительной аппаратуре маломощных биполярных транзисторов падение напряжения коллектор-эмиттер на несколько десятых долей вольта приводит к переходу в режим насыщения, после чего транзистор перестает реагировать на изменения входного напряжения.
Избежать подобных неприятностей помогают специальные схемотехнические решения, обеспечивающие стабилизацию положения рабочей точки транзистора. Одно из них заключается в использовании цепи отрицательной обратной связи по току за счет подключения резистора в цепь эмиттера транзистора VT1. Принципиальная схема простейшего усилительного каскада со стабилизацией рабочей точки транзистора с помощью цепи ООС по току приведена на рис. 2.3.
Рис. 2.3. Принципиальная схема микрофонного усилителя со стабилизацией рабочей точки транзистора с помощью цепи ООС по току
При увеличении коллекторного тока падение напряжения на резисторе R5 также увеличится, что при постоянном напряжении на базе транзистора VТ1 приведет к уменьшению разности потенциалов между базой и эмиттером. Как следствие, изменится положение рабочей точки транзистора, поскольку уменьшится напряжение, обеспечивающее отпирание транзистора. Транзистор прикроется, а ток базы уменьшится, что приведет к соответствующему уменьшению коллекторного тока.
Как только ток коллектора уменьшится, температура транзистора понизится, а ток коллектора будет продолжать снижаться. При этом уменьшится и падение напряжения на резисторе R5 до первоначального значения. Таким образом происходит стабилизация рабочей точки транзистора VТ1 с помощью включенного в цепь эмиттера резистора R5. Чем больше величина сопротивления резистора R5, тем стабильнее работает каскад при изменении температуры. Однако с увеличением этого сопротивления будет уменьшаться рабочее напряжение между коллектором и эмиттером транзистора VТ1.
При поступлении на вход каскада переменного сигнала (в процессе работы в режиме усиления) через резистор в цепи эмиттера помимо постоянной составляющей проходит и переменная составляющая коллекторного тока. В результате на резисторе R5 будет формироваться переменное напряжение низкой частоты, которое также будет приложено к базе транзистора VТ1, то есть через этот резистор замыкается петля отрицательной обратной связи по току. Поскольку фаза этого напряжения противоположна фазе входного напряжения усилителя, результирующее напряжение на базе транзистора VТ1 окажется уменьшенным, что приведет к понижению коэффициента усиления каскада. В то же время эта ООС обеспечивает снижение вносимых каскадом искажений, хотя и за счет снижения коэффициента усиления сигнала. Помимо этого указанная обратная связь увеличивает входное сопротивление каскада. Тем не менее, в миниатюрных транзисторных радиопередатчиках для достижения максимальной амплитуды выходного сигнала резистор R5 из схемы микрофонного усилителя часто исключается.
Для того чтобы через резистор R5 проходила лишь постоянная составляющая коллекторного тока, параллельно этому резистору в цепи эмиттера транзистора VТ1 включается электролитический конденсатор С3 сравнительно большой емкости. При этом его отрицательный вывод соединен с шиной корпуса, а положительный вывод подключен к эмиттеру транзистора VТ1, на котором присутствует низкое положительное напряжение. Через этот конденсатор постоянный ток не проходит, поэтому на положение рабочей точки транзистора VТ1 конденсатор С3 не оказывает никакого влияния. Сопротивление этого конденсатора переменному току невелико, поэтому переменная составляющая коллекторного тока свободно проходит через конденсатор С3 на шину корпуса, не создавая на нем заметного напряжения низкой частоты. Принципиальная схема такого усилительного каскада, часто называемого классическим, приведена на рис. 2.4.
Рис. 2.4. Принципиальная схема классического усилительного каскада со стабилизацией рабочей точки транзистора с помощью цепи ООС по току
При использовании в качестве источника низкочастотного сигнала электретного конденсаторного микрофона с двумя выводами принципиальная схема рассмотренного классического усилительного каскада будет выглядеть так, как показано на рис. 2.5.
Рис. 2.5. Принципиальная схема классического усилительного каскада для электретного конденсаторного микрофона с двумя выводами
При использовании электродинамического (динамического) микрофона в качестве источника НЧ-сигнала принципиальная схема рассмотренного классического усилительного каскада будет выглядеть так, как показано на рис. 2.6.
Рис. 2.6. Принципиальная схема классического усилительного каскада для динамического микрофона
Особого внимания заслуживает вопрос влияния на характеристики микрофонного усилителя величины напряжения питания. Сразу хотелось бы предупредить, что использование источников питания (батареек или сетевых адаптеров), выходное напряжение которых больше установленного для конкретного устройства напряжения питания категорически не допускается. Однако в радиолюбительской практике довольно часто возникает ситуация, когда под рукой нет необходимого источника. Поэтому при проведении экспериментов с транзисторными микрофонными усилителями в домашних условиях, если требуется значительно увеличить напряжение питания конструкции, предварительно следует уточнить по справочнику, соответствует ли величина напряжения коллектор-эмиттер используемого транзистора измененным условиям. Также следует проверить и рабочие напряжения электролитических конденсаторов. При необходимости эти элементы следует заменить.
Помимо этого любое изменение величины питающего напряжения приводит к изменению положения рабочей точки транзистора. Поэтому при изменении напряжения питания микрофонного усилителя следует соответствующим образом изменить и величину хотя бы одного из сопротивлений делителя R1, R2. Для резистора R1 действует правило, по которому его сопротивление при увеличении напряжения питания также следует увеличить, а при уменьшении – соответственно уменьшить. Для резистора R2 действует иное правило, по которому его сопротивление при увеличении напряжения питания следует уменьшить, а при уменьшении – увеличить.
Нередко в микрофонных усилителях в эмиттерной цепи транзистора VТ1 вместо одного резистора используется цепочка, состоящая из двух включенных последовательно резисторов. Принципиальная схема такого усилителя, выполненного на n-p-n транзисторе, приведена на рис. 2.7. В данном случае в эмиттерной цепи транзистора VТ1 последовательно включены резисторы R4 и R5. При этом положительный (верхний по схеме) вывод конденсатора С3 подключается к точке их соединения.
Рис. 2.7. Принципиальная схема микрофонного усилителя с разделенным сопротивлением в цепи эмиттера транзистора
В рассматриваемой конструкции в работе схемы стабилизации рабочей точки транзистора VТ1 участвуют оба резистора. В то же время по высокой частоте блокирован лишь резистор R5, а резистор R4 обеспечивает отрицательную обратную связь по току.
Коэффициент усиления данного микрофонного усилителя зависит от величин сопротивлений резисторов R4 и R5, его значение может изменяться от 3 до 100. Например, при R4 = 1,5 Ом и R5 = 1,2 кОм коэффициент усиления будет составлять 100 при входном сопротивлении RВХ = 3,5 кОм. При увеличении сопротивления резистора R4 до 56 Ом коэффициент усиления рассматриваемого каскада будет равен 30, а входное сопротивление RВХ возрастет до 4 кОм. При R4 = 220 Ом и R5 = 1 кОм коэффициент усиления снизится до 10 при RВХ = 6 кОм. Дальнейшее увеличение сопротивления резистора R4 до 680 Ом при уменьшении сопротивления резистора R5 до величины 470 Ом приведет к снижению коэффициента усиления данного каскада до 3, при этом входное сопротивление RВХ возрастет до 7 кОм. Значения выходного сопротивления данного усилителя при указанных значениях сопротивлений резисторов R4 и R5 неизменны и составляют 2 кОм.
Необходимо отметить, что данный усилительный каскад вполне надежно работает при снижении напряжения питания до 6 В.
В микрофонных усилителях миниатюрных радиопередающих устройств широко применяются и другие схемотехнические решения, обеспечивающие стабилизацию рабочей точки транзистора. Довольно часто используется усилительный каскад со стабилизацией рабочей точки транзистора с помощью цепи отрицательной обратной связи по напряжению. При этом резистор ООС подключается между коллектором и базой транзистора VT1. Принципиальная схема микрофонного усилителя со стабилизацией рабочей точки транзистора с помощью цепи ООС по напряжению приведена на рис. 2.8.
Рис. 2.8. Принципиальная схема микрофонного усилителя со стабилизацией рабочей точки транзистора с помощью цепи ООС по напряжению
Если по каким-либо причинам произойдет увеличение коллекторного тока транзистора VT1, то одновременно увеличится и падение напряжения на резисторе R3, что приведет к соответствующему уменьшению напряжения на коллекторе транзистора VT1. В результате уменьшится и напряжение, подаваемое на базу транзистора через резистор R2. Ток, протекающий через переход база-эмиттер, станет меньше, соответственно уменьшится и коллекторный ток транзистора. Аналогичным образом, при уменьшении коллекторного тока транзистора VT1 одновременно уменьшится и падение напряжения на резисторе R3, что приведет к соответствующему увеличению напряжения на коллекторе транзистора. В результате увеличится напряжение, подаваемое на базу транзистора VT1 через резистор R2. Ток, протекающий через переход база-эмиттер, станет больше, соответственно увеличится и коллекторный ток транзистора.
Как и в рассмотренных ранее конструкциях для получения максимальной амплитуды неискаженного усиленного сигнала на выходе микрофонного усилителя необходимо, чтобы напряжение на коллекторе транзистора VT1 составляло примерно половину от величины напряжения питания каскада. Соотношение коллекторного и базового токов выражает коэффициент усиления транзистора по току. Значение тока базы транзистора VT1 определяется величиной сопротивления резистора R2. Таким образом, падение напряжения на резисторе R2 также должно быть равно половине величины напряжения питания каскада за вычетом напряжения на переходе база-эмиттер транзистора VT1.
При сравнительно больших напряжениях питания (от 3 В до 12 В и выше) падением напряжения на переходе база-эмиттер транзистора можно пренебречь. В этом случае величина сопротивления резистора R2 может быть рассчитана как произведение величины сопротивления резистора R3 и коэффициента усиления транзистора VT1 по току. На практике рекомендуется выбирать величину сопротивления резистора R2 немного меньше расчетной. При напряжении питания усилителя в пределах от 1 В до 3 В пренебрегать падением напряжения на переходе база-эмиттер не следует, потому сопротивление резистора R2 необходимо уменьшить.
Рис. 2.9. Принципиальная схема микрофонного усилителя с усовершенствованной схемой стабилизации рабочей точки транзистора
В микрофонных усилителях, эксплуатировать которые предполагается в экстремальных условиях, например, при значительных колебаниях температуры окружающей среды или существенных колебаниях напряжения питания, нередко применяется схема стабилизации рабочей точки транзистора, изображенная на рис. 2.9.
| Поиск по сайту | Схема микрофонного усилителя отличается от аналогичных, опубликованных в литературе, малыми габаритами и глубокой автоматической регулировкой усиления (АРУ). Это позволяет использовать ее в составе радиостанции или кассетного магнитофона. Все устройство выполнено на одной микросхеме, имеющей в своем корпусе четыре универсальных операционных усилителя. На элементе микросхемы DA1.1 собран неинвертирующий предварительный усилитель сигнала с микрофона. Это необходимо для эффективной работы автоматической регулировки усиления и снижения уровня шумов. Регулировка коэффициента передачи сигнала между каскадами осуществляется за счет изменения внутреннего сопротивления открытого транзистора VT1, включенного в делитель напряжения, образованный совместно с резистором R5. В исходном состоянии (при низком уровне входного сигнала) VT1 заперт и на прохождение сигнала влияния не оказывает. Второй каскад усилителя собран на элементе DA1.2. Полоса усиливаемых частот от 50 Гц до 50 кГц. Номинальное выходное напряжение 200 мВ. Элемент DA1.3 является повторителем сигнала, что улучшает согласование схемы с нагрузкой. Для работы системы АРУ используется усилитель на DA1.3 и детектор уровня сигнала на транзисторах VT2, VT3. Время восстановления схемы (инерционность) задается конденсатором С12. При изменении входного напряжения на 50 дБ — выходное меняется не более чем в 2 раза. В схеме применены полярные конденсаторы типа К50-16, остальные К10-17; резисторы МЛТ. При правильной сборке схема будет работать сразу, но элементы, отмеченные звездочкой *, могут потребовать подбора. Так, изменением величины резистора R10 необходимо добиться в точке делителя, указанной на схеме, напряжения 1,15 В. Это напряжение подается на входы усилителей и обеспечивает начальное смещение для работы микросхем на линейном участке характеристики. В этом случае, при перегрузке, ограничение сигнала будет симметричным. От номиналов резисторов R3 и R7 зависит коэффициент усиления каскадов. |
МИКРОФОННЫЕ УСИЛИТЕЛИ | Техника и Программы
В настоящее время микрофонные усилители выполняются на специализированных интегральных микросхемах, практически недоступных для радиолюбителей Поэтому предлагается собирать микрофонные усилители караоке из более распространенных деталей, в том числе недорогих кремниевых транзисторов высокой частоты и несложных интегральных микросхем, которые можно приобрести в магазине «Чип и Дип» Описываемые ниже микрофонные усилители отличаются друг от друга как используемыми деталями, так и своими характеристиками
На рис 112 представлен микрофонный усилитель на двух транзисторах разной проводимости, включенных по схеме общий эмиттер – общий эмиттер За счет сочетания транзисторов различного типа проводимости удалось обойтись без переходного конденсатора между каскадами, а также обеспечить стабильность работы усилителя по постоянному току как при снижении напряжения питания, так и при смене транзисторов Усилитель не требует подбора элементов схемы
Рис 112 Схема микрофонного усилителя на двух транзисторахпри использовании транзисторов с коэффициентом передачи тока базы более 50 То есть в данной конструкции могут быть применены практически без подбора транзисторы типов КТ3102 и КТ3107 с любыми буквенными индексами Допустима также замена КТ3102 на КТ315 и КТ3107 на КТ361, хотя качество работы усилителя в ряде случаев может ухудшиться Неплохие результаты можно получить, если в качестве первого транзистора использовать ВС307А, ВС307Б, ВС308А, ВС308В зарубежного производства При всех перечисленных выше вариантах коэффициент усиления был не менее 150-200 в полосе частот от 50 Гц до 20 кГц
При изготовлении усилителя используются постоянные резисторы МЛТ или С1-4 на 0,25 Вт, оксидные конденсаторы типа К50-6, К50-4, К50-35 либо аналогичные зарубежного производства В качестве источника питания применяются три элемента 316, энергии которых хватает на 300-400 ч работы усилителя Монтаж деталей производится на печатной монтажной плате размерами 50×30 мм, выпиленной из фоль- гированного стеклотекстолита толщиной 0,7-1,0 мм Расположение деталей показано на рис 113, а плата со стороны фольги – на рис 114
Получить коэффициент усиления не менее 300-400 можно с помощью микрофонного усилителя, который выполнен по принципиальной схеме, приведенной на рис 115 Здесь используются уже три транзистора, включенные по схеме общий эмиттер – общий эмиттер – общий коллектор За счет применения транзисторов одного типа проводимости удалось упростить их подбор, а непосредственная связь между каскадами дала возможность стабилизировать режим работы всех транзисторов по постоянному току
Особенностью этого усилителя является коррекция частотной характеристики во втором каскаде за счет введения частотно-зависимой отрицательной обратной связи Это достигается включением параллельно резистору R7 цепочки, состоящей из конденсатора С4 и резистора R5 На низких частотах сопротивление конденсатора С4 велико, и резистор R5 практически не влияет на усиление каскада На высоких же частотах за счет малого сопротивления того же конденсатора параллельно R7 подключается R5 Сопротивление в цепи эмиттера уменьшается, что приводит к увеличению коэффициента усиления каскада
Другая особенность усилителя состоит в том, что сигнал на его выход передается через эмиттерный повторитель на третьем транзисторе Это позволяет существенно снизить выходное сопротивление и влияние длины соединительного кабеля на работу усилителя Например, если к выходу предыдущего усилителя может подключаться
Рис 113 Монтажная схема микрофонного усилителя на двух транзисторах
Рис 114 Печатная плата на двух транзисторах
Рис 115 Принципиальная схема микрофонного усилителя на трех транзисторах
кабель длиной до 3 м, то к данному усилителю – до 10 м Выбор деталей данного усилителя аналогичен предыдущему Расположение деталей на печатной плате приведено на рис 116, а чертеж печатной платы со стороны фольги – на рис 117
Рис 116 Монтажная схема микрофонного усилителя на трех транзисторах
Рис 117 Печатная плата усилителя на трех транзисторах
На рис 118 приведена принципиальная схема микрофонного усилителя на трех транзисторах разного типа проводимости Такая конструкция дает возможность уменьшить число используемых деталей, а также повысить усиление до 1000 Здесь, как и в предыдущей схеме, применена глубокая отрицательная обратная связь сигнала во втором каскаде, что позволяет не только стабилизировать усиление, но также повысить входное сопротивление усилителя В случае необходимости усиление можно снизить, увеличив сопротивление резистора R3 Например, при использовании сопротивления в 1 кОм удавалось снизить усиление до 100
Особенностью данной схемы является заметная зависимость режимов работы транзисторов по постоянному току от параметров первого и частично второго транзистора Для нормального функционирования усилителя необходимо, чтобы постоянное напряжение на
Рис 118 Микрофонный усилитель разной проводимости
эмиттере третьего транзистора составляло примерно 1,4 В Если это не так, то режим корректируется подбором номинала резистора R1
При повторении конструкции данного усилителя можно пользоваться рекомендациями, приведенными выше Расположение деталей
Рис 119 Монтажная схема усилителя разной проводимости
Рис 1 20 Печатная плата усилителя на транзисторах разной проводимостина печатной плате представлено на рис 119, а чертеж платы со стороны фольги дан на рис 120
Конструктивно описанные выше микрофонные усилители на двух и трех транзисторах можно оформить в виде малогабаритного блока, в котором установлены плата усилителя, батарея питания, оба гнезда – входного и выходного сигнала – СГ-3 или СГ-5, а также выключатель питания На рис 121 показана примерная компоновка деталей и узлов усилителя на дополнительной плате из текстолита размером 30×110 мм и толщиной 1,0-1,5 мм Гнезда устанавливаются с торцов Для обеспечения хорошего контакта элементов питания последние поджимаются к проводникам с помощью прокладки из поролона Соединение элементов между собой производится посредством латунной или жестяной пластины, вставленной между элементами и поролоновой прокладкой
Корпус микрофонного усилителя можно выполнить из органического стекла толщиной 3-4 мм или иной пластмассы, желательно непрозрачной, яркой расцветки, чтобы усилитель легче было найти в случае его потери
Усиление до 2000-3000 можно получить с помощью усилителя на одной микросхеме типа К538УНЗБ, собрав его по принципиальной схеме, приведенной на рис 122 Она настолько проста, что здесь кроме микросхемы имеются только четыре оксидных конденсатора (и ни одного резистора) Для нормальной работы этого усилителя требуется напряжение питания 6 В Правда, его можно питать от источника напряжением 3 В, но тогда коэффициент усиления снизится до 500-1000,
что вполне приемлемо для большинства случаев любительской практики Расположение деталей показано на рис 123, а чертеж печатной платы – на рис 124
Все описанные микрофонные усилители являются одноканальными, то есть рассчитанными на работу только с одним исполнителем – солистом Для дуэта можно использовать два одинаковых или различных микрофонных усилителя либо собрать отдельный двухканальный, например по принципиальной схеме, приведенной на рис 125 В данном случае используется одна интегральная микросхема типа TDA 7050 производства Голландии, которую можно приобрести в магазине «Чип и Дип» Микросхема имеет два канала с коэффициентом усиления около 1000 в полосе частот 20 Гц – 20 кГц При этом напряжение питания может находиться в пределах 1,6-6 В
Особенностью конструкции усилителя является использование на выходах двух неполярных конденсаторов КМ-6Б или аналогичных
Рис 123 Монтаж микрофонного усилителя на ИМС К538УНЗБ
Рис 124 Печатная плата усилителя на ИМС К538УНЗБ
Рис 125 Схема микрофонного усилителя на ИМС TDA7050
им Расположение деталей усилителя показано на рис 126, а чертеж печатной платы со стороны фольги – на рис 127 Размеры монтажной платы обоих микрофонных усилителей на интегральных микросхемах позволяют разместить их в корпусе конструкции, приведенной на рис 121 (Можно, конечно, найти другой, более приемлемый вариант)
Можно провести интересный эксперимент – использовать стереофонический усилитель карманного аудиоплейера в качестве двухканального микрофонного усилителя Это легче всего сделать с простейшим и самым недорогим плейером, который уже вышел из употребления
Рис 126 Монтаж микрофонного усилителя на ИМС TDA7050
Рис 127 Печатная плата на ИМС TDA7050
Для этого необходимо отключить двигатель лентопротяжного механизма, а входы каналов усилителей отсоединить от магнитной головки, подключив их к гнездам для микрофонов Плавные регуляторы громкости, тембра, подъема басов очень удобны для применения в караоке
Источник: Виноградов Ю А и др, Практическая радиоэлектроника-М: ДМК Пресс – 288 с: ил (В помощь радиолюбителю)
ТранзисторыСхема динамического микрофонного предусилителя с печатной платой
Если друзья ищут Схема динамического микрофонного предусилителя высокого качества, сигнал с низким уровнем шума. Предлагаю эти схемы. Потому что они используют транзисторы как основные. Какой типичный транзисторный усилитель с малошумящим контуром тоже. Это примерно в 200-300 раз больше. Частотная характеристика составляет от 50 Гц до 100 кГц.
В этих схемах используется источник постоянного тока от 12 до 24 вольт.
И они предназначены для микрофонов с низким сопротивлением или около 200 Ом.
Люблю собирать много схем. Многие схемы я построил раньше. Но люди говорят, что они им полезны. Как и эти схемы, я до сих пор их строю. Но они могут быть вам полезны.
См. Ниже: 4 схемы с разводкой на печатной плате для упрощения сборки
2-х транзисторный динамический микрофонный предусилитель
Это простая схема микрофонного предусилителя, в которой используются 2 транзистора, подключенных с помощью прямой связи, чтобы лучше реагировать на сигнал.
Как это работаетНа рисунке 1 принципиальная схема
На коллекторе Q2 будет обратный сигнал на эмиттер Q1.Чтобы АЧХ улучшилась.
И, в то же время, R1 будет подключать напряжение с эмиттера Q2 к смещению Q1.
Входной сигнал в C1 к усилителю Q1, Q2. Затем на коллекторе Q2 через конденсатор C6 поступает выходной сигнал на усилитель мощности.
Для питания схемы. Мы можем использовать простые схемы, как показано на строчке, включая двухполупериодный выпрямитель D1, D2 и конденсаторный фильтр C7.
Но тот, кому нужен высококачественный блок питания, должен использовать стабилизатор 12 В постоянного тока.
Список покупок
Q1-Q2: BC548, BC547, BC549_45V 100 мА NPN транзистор
Резисторы 0,25 Вт, допуск: 5%
R1: 390K
R2: 680 Ом
R3: 100K
R4, R5: 220K
R6: 10K
R7: 1K
Электролитические конденсаторы
C1: 1 мкФ 50 В
C2, C4: 4,7 мкФ 16 В
C7: 1000 мкФ 25 В
C3: 100 пФ 50 В Керамический конденсатор
Эта схема проста и используется несколько частей. Итак, вы можете построить его на универсальной плате.Однако некоторые хотят сделать это на обычной плате. См. Фактический размер компоновки односторонней медной печатной платы ниже.
И посмотрите компоновку компонентов этого проекта.
Динамический микрофонный предусилитель с использованием 3-х транзисторов
Вы можете увидеть проект Динамический микрофонный предусилитель с использованием транзистора C945 версии 2 и простой в сборке с компоновкой печатной платы (см. Ниже).
Вот принципиальная схема транзисторов Pre MIC — 3 на моно
Список покупок
- Q1-Q3: 2SC945, 2C1815, 2SC828, 45V 100mA NPN транзистор
0.Резисторы 25Вт, допуск
Как собрать
Эта схема проста. Вы можете сделать это на универсальной печатной плате или на перфорированной печатной плате. Однако некоторые хотят, чтобы печатная плата была видна на изображении ниже.
Фактический размер односторонней медной компоновки печатной платы
Тогда смотрите компоновку компонентов здесь
Вы ясно видите? См. Компоненты и схему проводки на печатной плате. ниже
Не только это
Рекомендуется: Вход с низким импедансом Предусилитель и микрофон динамика
2-я цепь: 3-х транзисторный динамический микрофонный предусилитель
Читайте также:
Pre-MIC mono с использованием 2-х транзисторов C945
Это схема предусилителя с низким уровнем шума на основе 2-х транзисторных моно компонентов C945 или C828, или 2SC829 или C458.
Напряжение питания 12–24 В. Простота сборки и низкая стоимость.
У меня старый микрофон, хочу поиграться с обычным усилителем. Звучит не очень. Раньше мне приходилось использовать предусилитель. Я перебираю много схем, вижу, что эти схемы мне очень подходят, низкая стоимость, используйте транзистор.
Цепь предусилителя моно на 2 транзистора C945
Печатная плата предварительного микрофона моно на 2 транзистора C945
Связанные схемы
GET UPDATE Я всегда стараюсь сделать Electronics Learning Easy . В ходе обсуждения на сайте bestengineeringprojects.com один из наших читателей спрашивает о динамическом микрофонном предусилителе. Схема предварительного усилителя динамического микрофона немного отличается от схемы предварительного усилителя другого микрофона, поскольку состоит из двух секций усилителя. Таким образом, прежде чем перейти к описанию схемы, мы хотели бы уточнить динамический микрофон. Динамический микрофон — это преобразователь, который преобразует звуковой сигнал в электрический сигнал и работает по принципу электромагнитной индукции, поскольку он содержит подвижную катушку.Этот микрофон также называют микрофоном с подвижной катушкой. Он состоит из проводника в виде катушки, который помещен между двумя сильными полюсами постоянного магнита. Дифаграмма дюралюминиевого металла прикреплена к подвижной катушке из алюминиевой ленты. Конструкция динамического микрофона показана на рисунке 1. Схема динамического микрофонного усилителя показана на рисунке 2. Схема представляет собой двухкаскадный дискретный усилитель.Эта схема имеет встроенный регулятор усиления. Мы разделили всю схему на два разных участка для лучшего описания. Для входного каскада учитывается не максимальное усиление напряжения, а согласование импеданса источника с входным сопротивлением входного каскада. Для некоторых источников возбуждения может потребоваться, чтобы входная цепь была почти разомкнутой, в то время как другие нуждались в почти коротком замыкании. Следовательно, нам может потребоваться использовать конфигурацию CC (общий коллектор) или CB (общая база) для входного каскада для надлежащего согласования импеданса при усилении напряжения или тока.В некоторых других случаях выбор конфигурации входного каскада сводится к минимизации шума и максимальному увеличению отношения мощности сигнал / шум. Таким образом, мы выбрали транзисторный усилитель с общей базой. Транзистор T 2 и T 3 — это усилитель с прямой связью, который также называют многокаскадным усилителем. Выбор конфигурации транзистора для использования в качестве промежуточного каскада в многокаскадном усилителе зависит от максимального усиления напряжения, обеспечиваемого конфигурацией.Следовательно, конфигурация CC не может использоваться, поскольку каскад усилителя CC дает коэффициент усиления по напряжению меньше единицы. Одноступенчатый усилитель CB, несомненно, дает усиление по напряжению более единицы, но промежуточный каскад не может использовать даже конфигурацию CB, поскольку общее усиление напряжения многокаскадного усилителя, использующего конфигурацию CB, невелико, почти равно усилению напряжения только последнего каскада. Это станет очевидным из следующего обсуждения. Коэффициент усиления по напряжению A Vk любой ступени, скажем, K -й ступени определяется как, Но R Lk = R ck || R я (к + 1) Следовательно, R Lk Предполагая, что ступени идентичны i.е. Полагая, что R i (k + 1) = R ik , заключаем, что R Lk CE часто используется для промежуточной стадии, поскольку h fe для стадии CE намного больше единицы. Общее усиление этой схемы составляет +39 дБ, что составляет прибл. 90 раз входного сигнала. Коэффициент усиления схемы можно регулировать с помощью переменного резистора VR 1 . Эта схема подходит для сигнала от 30 Гц до 100 кГц. Схема печатной платы: PCB микросхемы предварительного усилителя микрофона разработана с использованием Proteus 8.1. Сторона пайки и сторона компонентов печатной платы показаны ниже. Рисунок 2: Плата под пайку Рисунок 3: Сторона компонента Рисунок 4: Авторский прототип печатной платы Нажмите здесь, чтобы загрузить схему печатной платы в формате PDF Примечание: Представленная здесь схема подходит для динамического микрофона с сопротивлением от 200 до 600 Ом. R2 = 47 кОм R3 = 56 кОм R4 = 15 кОм R5 = 3,3 МОм R6 = 470 Ом R8 = 2,2 кОм VR1 = 47 кОм (POT.) C2 = 220 мкФ C3 = 4,7 мкФ C4 = 2,2 мкФ C5 = 10 мкФ BAT1 = батарея 12 В или источник питания постоянного тока Нравится Загрузка… Сделал следующую схему транзисторного микрофонного усилителя: Я изменил схему, показанную по этой ссылке: https://www.instructables.com/id/Transistor-Microphone-Amplifier/ Вы можете увидеть мою схему, работающую в этом видео: Вы можете услышать голос Новы в этом видео, рекламирующем мероприятия в области возобновляемых источников энергии. Шаг 1. Разработка схемы Я изменил схему, уменьшив номиналы резисторов коллектора и тем самым уменьшив стоимость: Вам нужны резисторы всего 1 кОм (не 10 кОм и 1 кОм) и сэкономьте деньги, покупая оптом.Однако это изменение увеличивает рассеиваемую мощность транзистора и влияет на усиление сигнала переменного тока микрофона. Я также использовал смещение обратной связи вместо фиксированного смещения, чтобы уменьшить влияние изменения температуры на напряжения смещения транзистора. Это изменение также повлияло на коэффициент усиления схемы. Шаг 2: Моделирование Переходный процесс: Максимальный ток ниже 10 мА. Однако тестирование показало, что светодиоды по-прежнему могут давать яркий свет. Частота: Типичная транзисторная схема не будет иметь такой большой полосы пропускания, если вы не используете радиочастотные транзисторы. Шаг 3. Создайте схему У меня не было трех NPN транзисторов. Поэтому для светодиодного индикатора я использовал транзистор PNP. Пришлось перевернуть схему индикатора вверх ногами: Я использовал светодиоды меньшего размера, которые могли иметь максимальный ток всего 5 мА, а не 10 мА, которые использовались в ссылке Instructables: https://www.instructables.com/id/Transistor-Microphone-Amplifier/ Шаг 4: Тестирование Подключил схему к USB-осциллографу: Вы можете видеть, что среднее напряжение равно 2.44 В, а не 0 В, потому что я перевернул схему индикатора транзистора. Аннотация: блок-схема электретного конденсаторного микрофонного предусилителя КОНДЕНСАТОРНОГО МИКРОФОНА двухпроводной электретный микрофонный конденсаторный микрофонный предусилитель AIC33 от Texas Электретный конденсаторный микрофонный предусилитель от Texas AIC33EVM микрофонный фильтр электретный конденсаторный микрофон 3-контактный Реферат: динамический микрофонный усилитель на транзисторе bc549 электретный микрофонный микрофон с использованием усилителя пьезоэлектретный микрофон микрофонный электретный транзисторный BC 547B BC549 СОЕДИНЕНИЕ микроэлектретный Аннотация: микрофонный конденсатор STAC9200 Усилитель сабвуфера 0x64 Аннотация: динамический микрофон Электретный микрофон на полевых транзисторах Микро-электретный балансный электретный микрофонный предусилитель двухпроводной электретный микрофон 5В электретный микрофон с подвижной катушкой электретный электретный микрофон Аннотация: абстрактный текст недоступен Аннотация: двухпроводной конденсаторный электретный микрофон D74125 bruel блок-схема КОНДЕНСАТОРНОГО МИКРОФОНА двухконтактный конденсаторный микрофон mems-микрофон ADMP421 двухпроводной электретный микрофон цифровой электретный микрофон Аннотация: абстрактный текст недоступен Аннотация: Все микрофоны Аннотация: абстрактный текст недоступен Аннотация: абстрактный текст недоступен Аннотация: AN112-4 AN-1124 Аннотация: STAC9271D STAC9271X5TA параметрический эквалайзер аналоговый высокоомный микрофон Аннотация: электретный микрофон as2531 AN2201 Усилитель с транзистором BC549 динамический микрофон AS253X BC549 ПОДКЛЮЧЕНИЕ микрофона AN3021 с усилителем Аннотация: схема микрофонного предусилителя микрофон акустический частотомер AN1534 электретный конденсаторный микрофонный предусилитель Миниатюрный электретный микрофон Микрофонный предусилитель с высоким коэффициентом усиления всенаправленный ECM-микрофон A4NV Аннотация: абстрактный текст недоступен Аннотация: V22H K2738 Аннотация: абстрактный текст недоступен Аннотация: абстрактный текст недоступен Аннотация: Микрофонный усилитель напряжением 1В «Микрофонный предусилитель» предусилитель AGC T1433-2 для микрофона Предварительный микрофонный усилитель MO229 Микрофонный усилитель MAX9814 680nf Аннотация: конденсаторный микрофон 20 Гц R110 PC99 CMAMP110MR CMAMP110M CMAMP110 A110 микрофон конденсаторный электретный микрофон 20 Гц Аннотация: абстрактный текст недоступен Аннотация: абстрактный текст недоступен Аннотация: абстрактный текст недоступен Аннотация: динамик с экранным вибрационным динамиком SIGNAL PATH дизайнерский однонаправленный микрофон электретный динамик с экраном минимум 1 Вт микрофонный динамик 2 микрофонных динамика громкий динамик звуковой вибрационный микрофон Аннотация: абстрактный текст недоступен Мне пришлось вмешаться… Этот предусилитель как раз то, что мне нужно!
Я возился с модулями APR9600, ISD1720, ISD1730 и ISD17240 IC, которые позволяют записывать голос на микросхему, при этом большая часть функций обрабатывается IC. Я использовал электретный микрофон со всеми этими модулями записи голоса, но обнаружил, что, если я не говорю прямо в электретный микрофон, голосовой сигнал в основном теряется. Одно предостережение, которое я обнаружил (которое, безусловно, могло быть связано с модулем ISD17240 IC, который я использовал для своего последнего записывающего устройства), заключалось в том, что предварительный усилитель работал лучше всего для меня где-то около 4-5 В постоянного тока (вместо 9 В согласно спецификации .) Когда я поднял напряжение на предусилителе до 9 В, эффект предварительного усиления уменьшился на вместо увеличения. Я уверен, что кто-то может сказать нам, почему это так, но для меня это отлично работает, так как это напряжение моего модуля ISD17240 IC. Примечание: как один другой пользователь упомянул, что подключение печатной платы разъема RCA было неисправным (в какой-то момент 3 года назад), я не стал использовать разъем, а вместо этого использовал Out + и Out- для выхода из предусилителя. .Сейчас это может быть исправлено, но я им не пользовался … НОВАЯ ПЕРЕСМОТРЕННАЯ схема с фильтрами. Размещено здесь 22 октября 2011 г. Этот доработанный предусилитель позволяет использовать электрический (конденсаторный) микрофон и переключатель диапазона либо для фильтра BP, либо для выхода High Pass Out или Low Pass Out. 28 ноября 2011 г. · Учебное пособие по операционному усилителю и схема супершпионского микрофона С самого лучшего десятилетия всех времен, 1970-х годов, люди могли покупать усилители в микросхемах «все в одном», вместо того, чтобы делать их по частям. дискретных транзисторов. Я ищу отправную точку для создания схемы усилителя конденсаторного микрофона, чтобы улавливать голоса в комнате размером 20 на 20 футов. Усилитель должен работать от одного источника 24 или 12 В постоянного тока. Я планировал использовать всенаправленный конденсаторный микрофон с номинальным входным напряжением 5 В постоянного тока. Микрофон 636L разработан специально для использования в ситуациях с высоким уровнем фонового шума, например, в грузовых автомобилях, но в равной степени подходит для других приложений с шумом или без него.Коммерческая версия этого микрофона используется в государственных учреждениях, таких как пожарные службы, по всей территории Соединенных Штатов. T-UG8-D представляет собой комбинацию оригинального сверхмощного микрофона D с микрофонными кабелями и разъемами при подключении к оборудованию, цветовыми кодами кабеля и. Приложите схему и опишите проблему. 5. Как установить плату TUG PCR Board на Astatic TUG8 с D104 20 октября 2019 г. · РАБОТА ЦЕПИ: Эта схема сначала получает аудиосигнал от микрофона.Здесь мы используем простой электретный микрофон, который обычно можно найти в строительном магазине. Но для такого аудиоприложения он не самый лучший, так как дает среднее качество звука и имеет некоторый шум в сигнале. Но с другой стороны, он дешевый и небольшой по размеру. Схема начинается с электретного микрофона. Как уже говорилось, микрофону требуется питание для работы. В частности, этому электретному микрофону для работы требуется напряжение 2,2 В. Так как порт микрофона компьютера обеспечивает около 2.Напряжение 3 В, это отлично запитает электретный микрофон. Старый архив лампового радио… больше, чем просто ламповое радио… AN-60-032 Использование и преимущества усилителей MERA с двойным согласованием MMIC — Примечание по применению AN-60032__ MiniCircuits.com Астатический микрофон к микрофону Kenwood — Ham RadioSchematic __ Разработано Гаем Роелсом ON6MU — уровень звука можно контролировать с помощью небольшого панельного измерителя, схема которого состоит из дискретных компонентов.Схема имеет плоскую частотную характеристику от примерно 20 Гц до более 50 кГц. Входная чувствительность составляет 100 мВ для полного отклонения на 100 мкА. Построенный на двух усилителях с общим эмиттером, первый каскад имеет предварительно установленный резистор, который можно отрегулировать для FSD. Последний каскад смещен для работы примерно при половине напряжения питания для максимального размаха переменного напряжения. Звуковые частоты проходят через блокирующий конденсатор постоянного тока 10u, а двухполупериодный мостовой выпрямитель преобразует сигнал в переменное постоянное напряжение __ Разработано Энди Коллисоном Audio Voice-Over — это схема, в которой схема микрофона и предусилителя (звуковая схема) имеет приоритет над любым другим звуковым сигналом.Вы можете думать об этом как об одностороннем домофоне, если основной усилитель используется для прослушивания музыки, тогда при нажатии переключателя PTT усилитель переключается на голосовой сигнал. __ Дизайн Энди Коллинсона Automatic Mike Muter для поющих гитаристов — средний музыкант, занимающийся самоделкой, начинает создавать гитарные эффекты, делая какую-то педаль дисторшна. Это хорошее введение в музыкальную электронику, к тому же довольно простое, поскольку добиться того, чтобы схема НЕ была линейной, никогда не было сложной задачей.Но приходит время, когда вам нужно перестать бить по струнам в спальне, вставать на сцену и * играть *. Попадая туда, вы сталкиваетесь со множеством мелких проблем, с которыми никогда не сталкивались в своей комнате. __ Дизайн R.G. Острый Симметричный микрофонный предусилитель с низким уровнем шума — Дискретный вход делает этот симметричный микрофонный предусилитель очень тихим __ Разработано Родом Эллиоттом ESP Band Drummers Microphone Switch — Я получил электронное письмо от парня, который играет на барабанах в небольшой группе.Ему нужен был простой способ включать и выключать микрофон, просто постукивая барабанной палкой по небольшой коробке. Схема, представленная ниже, выполняет эту задачу с помощью пьезоустройства в качестве датчика удара и небольшого реле с двумя катушками и двумя наборами контактов. Контакты могут быть подключены к микрофонной цепи любым количеством способов. . . Hobby Circuit, разработанный Дэйвом Джонсоном P.E. — октябрь 2011 г. Микрофонные предусилители Bat Detector — микрофонный предусилитель выполняет работу по усилению и преобразованию сигнала, поступающего с микрофона.В случае электретного микрофона усилитель должен иметь усиление, увеличивающееся с частотой, чтобы компенсировать низкую чувствительность микрофона для высоких частот. Также необходимо отфильтровать низкочастотную часть. В случае пьезопреобразователя, __ Разработано Бертриком Сиккеном Электретный микрофон с батарейным питанием — это основная схема питания электретного микрофона, которую вы можете использовать в качестве общей ссылки при приеме схем, в которых используются электретные микрофоны. Входное сопротивление определяется резисторами R1 и R2.Если вы не укажете R2, выходное сопротивление будет примерно равно сопротивлению R2. __ Дизайн Томи Энгдал Электретный микрофон с батарейным питанием — Примечание: прокрутите вниз до этой схемы. Эта схема может использоваться с обычными магнитофонами и звуковыми картами, которые обычно предназначены для динамических микрофонов. Собрав эту схему внутри корпуса микрофона (или в небольшую внешнюю коробку), вы можете сделать себе универсальный микрофон из электретного капсюля. __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc. Электретный микрофон с батарейным питанием № 2 — Эта схема может использоваться с обычными магнитофонами и звуковыми картами, которые обычно предназначены для динамических микрофонов. Собрав эту схему внутри корпуса микрофона (или в небольшую внешнюю коробку), вы можете сделать себе универсальный микрофон из электретного капсюля. __ Дизайн Томи Энгдал Big-E Stereo Parabolic Microphone — Это устройство представляет собой стереоусилитель для высокочувствительного стереофонического параболического микрофона.Его можно использовать для прослушивания далеких звуков. Типичные параболические микрофоны являются монофоническими, это устройство имеет стереофонический звуковой тракт, который помогает создавать более реалистичное звучание. Big-E можно использовать с наушниками или в качестве источника звука для стереомагнитофона. Его можно подключить непосредственно к вспомогательному входу звуковой карты компьютера. __ Дизайн Дж. Форреста Кука 1 января 2005 г. бинауральных микрофонов — я использовал планы с http://www.arches.uga.edu/~tidmarsh/binmic.html. Я не специалист по электронике, но могу паять, и это было очень легко.Если вы хотите построить батарейный отсек, вам, вероятно, понадобятся провода тонкого сечения и небольшой кусок печатной платы в дополнение к перечисленным компонентам. __ Дизайн Doung Brown Classroom Microphone SystE — M — Эта схема усилителя звука полезна в классах, чтобы снизить нагрузку на чтение лекций, если в окружающей среде шумно. В нем используется усилитель мощности IC LM380, который дает выходную мощность 2 Вт, чего достаточно в ограниченном пространстве. Усилитель портативный, вся схема и аккумулятор могут быть помещены в динамик __ Дизайн D Mohankumar Компьютерный микрофон — Эта схема была предоставлена Лазаром Панчичем из Югославии.Звуковая карта для ПК обычно имеет вход для микрофона, выход для динамика, а иногда и линейные входы и выходы. Микрофонный вход предназначен только для динамических микрофонов с диапазоном импеданса от 200 до 600 Ом. Лазар адаптировал звуковую карту для использования обычного электретного микрофона с использованием этой схемы __ Разработано Lazar Pancic Конденсаторный микрофонный усилитель звука — описанный здесь компактный недорогой конденсаторный микрофонный усилитель звука обеспечивает высокое качество звука 0,5 Вт при 4,5 В. Его можно использовать в составе домофонов, раций, маломощных передатчиков и пакетных радиоприемников.Транзисторы Т1 и Т2 образуют микрофонный предусилитель. __ Дизайн Д. Прабакаран — c Electronics For You Mag использует преобразователь импеданса со связью по постоянному току — 15/03/12 Идеи дизайна EDN Исключите трансформаторы и разделительные конденсаторы в этом самобалансирующемся микрофонном интерфейсе. Диафрагма конденсаторного микрофона — подвижная пластина конденсатора. В случае поляризованного конденсатора вибрация диафрагмы относительно задней пластины создает выходное звуковое напряжение переменного тока.Капсула конденсатора имеет емкость от 10 до 60 пФ; таким образом, вы должны подключить его к преобразователю импеданса с чрезвычайно высоким входным сопротивлением для получения плоской частотной характеристики. __ Схемотехника Дмитрия Данюка, Майами, Флорида Блок прямого впрыска для звукозаписи и Psystems — незаменимый помощник для микшера на сцене или во время записи __ Разработано Родом Эллиоттом ESP — За исключением, возможно, сложных микрофонов типа «дробовик» или микрофонных решеток, в эффективных направленных микрофонах обычно используются параболические отражатели или рупоры.Параболические отражатели размером с антенну современного спутникового приемника, возможно, 2 фута в поперечнике, работают неплохо, но немного навязчивы. Их обычно можно увидеть в кулуарах футбольных матчей. Но оказывается, что простые рупоры или диффузоры очень хорошо работают как сборщики направленного звука, с ними проще обращаться и они не похожи на микрофоны. Они действительно немного похожи на мегафоны, ведьминские шляпы или дорожные конусы, и все из них могут стать отличными микрофонами! Фактически, пара мегафонов группы поддержки могла бы стать отличной системой двусторонней связи __ Контактное лицо: Чарльз Венцель из Wenzel Associates, Inc. Двойные микрофоны отделяют голос от шума — 23.06.94 Идеи дизайна EDN Схема на рис. 1 использует пару микрофонов для извлечения голоса из шумного фона. Вы должны установить электретные микрофоны X1 и X2 на левой и правой стороне груди пользователя. Источники звука, не равноудаленные от микрофонов, испытывают фазовый сдвиг. Поскольку звук распространяется со скоростью 1120 футов / сек, максимальный фазовый сдвиг для этой конструкции / __ Circuit Design Сэмюэля Керема, Infrared Fiber Systems, Silver Spring, MD Динамический микрофонный усилитель — уровни звука можно контролировать с помощью небольшого панельного измерителя с этой схемой, построенной из дискретных компонентов.Схема имеет плоскую частотную характеристику от примерно 20 Гц до более 50 кГц. Входная чувствительность составляет 100 мВ для полного отклонения на 100 мкА. Построенный на двух усилителях с общим эмиттером, первый каскад имеет предварительно установленный резистор, который можно отрегулировать для FSD. Схема динамического микрофонного предусилителя — Инженерные проекты
Что такое динамический микрофон?
Описание схемы предварительного усилителя динамического микрофона
Входной каскад схемы предварительного усилителя динамического микрофона
Усилитель с прямой связью для схемы предварительного усилителя динамического микрофона
Резисторы (все ¼ Вт, ± 5% углерода) R1, R7 = 10 кОм Конденсаторы C1, C6 = 100 мкФ Полупроводники Q1, Q2, Q3 = BC547 Разное MIC1 = микрофон с подвижной катушкой Нравится:
Транзисторный микрофонный усилитель | Сделай сам Электроника
микрофон% 20 при использовании% 20 техническое описание усилителя и примечания по применению
2005 — Микрофон ЭБУ
Текст: нет текста в файле
Оригинал PDF SLAA275 TLV320AIC33 AIC33EVM / USB-MODEVM TLV320AIC33 AIC33 ECM микрофон электретный конденсаторный микрофонный предусилитель структурная схема КОНДЕНСАТОРНОГО МИКРОФОНА двухпроводной электретный микрофон конденсаторный микрофонный предусилитель из Техаса электретный конденсаторный микрофонный предусилитель из Техаса AIC33EVM микрофонный фильтр электретный конденсаторный микрофон 3 pin Схема симметричного микрофона
Текст: нет текста в файле
Оригинал PDF SAN3021 SA2531 / 2 AN1500A схема сбалансированного микрофона динамический микрофон Усилитель на транзисторе BC549 электретный микрофон микрофон с усилителем пьезоэлектретный микрофон микрофон электретный транзистор BC 547B ПОДКЛЮЧЕНИЕ BC549 микро электрет 2006 — схема смещения микрофона
Текст: нет текста в файле
Оригинал PDF STAC9200, STAC9220 / 21, STAC9202 / 50/51, STAC9227 / 28/29/30, STAC9271 / 72/72/74 199707558G схема смещения микрофона конденсатор микрофона STAC9200 Усилитель сабвуфера 0x64 электретный микрофон
Текст: нет текста в файле
Оригинал PDF ispPAC10 10 кГц.1-800-РЕШЕТКА электретный микрофон динамический микрофон Электретный микрофон на полевых транзисторах микро электрет сбалансированный электретный микрофонный предусилитель двухпроводной электретный микрофон 5в электрет микрофон с подвижной катушкой электрет электретный микрофон Схема приемника радиомикрофона
Текст: нет текста в файле
Оригинал PDF nRF6915 / АКМС схема приемника беспроводного микрофона 2010 — цифровой микрофон mems
Текст: нет текста в файле
Оригинал PDF Ан-1003 ADMP421 AN08037-0-4 / 10 цифровой микрофон mems двухпроводной конденсаторный электретный микрофон D74125 Брюэль структурная схема КОНДЕНСАТОРНОГО МИКРОФОНА двухконтактный конденсаторный микрофон мем микрофон двухпроводной электретный микрофон цифровой электретный микрофон 2010 — Нет в наличии
Текст: нет текста в файле
Оригинал PDF ADMP421 ADMP421 62408-А 16.06.2010-Г D07596-0-11 / 11 R-121
Текст: нет текста в файле
Оригинал PDF R-121 R-121 Все микрофон Нет в наличии
Текст: нет текста в файле
OCR сканирование PDF M62453SP M62453SP 28-контактный 28П4Б 778 мм 400мил 9 мм X 28 27tfc 20log 15kS2 2012 — Нет в наличии
Текст: нет текста в файле
Оригинал PDF ADMP521 ADMP521ACEZ-RL ADMP521ACEZ-RL7 EVAL-ADMP521Z EVAL-ADMP521Z-FLEX 19.04.2012-Г ADMP521 D10141-0-4 / 12 2013 — микрофон mems
Текст: нет текста в файле
Оригинал PDF ADMP411 ADMP411ACEZ-RL ADMP411ACEZ-RL7 EVAL-ADMP411Z-FLEX 12-12-2011-C ADMP411 D10913-0-4 / 13 микрофон мемы AN112-4 Ан-1124 2006 — STAC9274D
Текст: нет текста в файле
Оригинал PDF STAC927x 10канал 105 дБ.STAC927x 48-контактный 199707558G STAC9274D STAC9271D STAC9271X5TA параметрический аналоговый эквалайзер микрофон с высоким сопротивлением Схема симметричного микрофона
Текст: нет текста в файле
Оригинал PDF AN3021 AN3021: AS253x AN2201 An3021 схема сбалансированного микрофона as2531 электретный микрофон Усилитель на транзисторе BC549 динамический микрофон ПОДКЛЮЧЕНИЕ BC549 микрофон с усилителем 2002 — микрофон с электретным шумоподавлением
Текст: нет текста в файле
Оригинал PDF AN1534 TS971 электретный микрофон с шумоподавлением Схема микрофонного предусилителя микрофонный акустический частотомер AN1534 электретный конденсаторный микрофонный предусилитель Миниатюрный электретный микрофон Микрофонный предусилитель с высоким коэффициентом усиления ECM микрофон всенаправленный A4NV 2011 — Нет в наличии
Текст: нет текста в файле
Оригинал PDF ADMP504 ADMP504ACEZ-RL ADMP504ACEZ-RL7 EVAL-ADMP504Z-FLEX 6-16-2010-А ADMP504 D10140-0-6 / 12 AN2904FHQ
Текст: нет текста в файле
Оригинал PDF AN2904FHQ AN2904FHQ V22H K2738 Нет в наличии
Текст: нет текста в файле
Оригинал PDF AKU342 DS28-1 AKU342 13 июля 2013 г. Халат0003 2013 — Нет в наличии
Текст: нет текста в файле
Оригинал PDF ADMP621 ADMP621ACEZ-RL ADMP621ACEZ-RL7 EVAL-ADMP621Z-FLEX D11609-0-7 / 13 2009 — предусилитель конденсаторный электретный
Текст: нет текста в файле
Оригинал PDF MAX9814 электретный конденсаторный микрофонный предусилитель Микрофонный усилитель напряжения 1 В «Микрофонный предусилитель» AGC T1433-2 предусилитель для микрофона MO229 микрофонный предусилитель Микрофонный усилитель 680нф 2004 — схема микрофона ПК
Текст: нет текста в файле
Оригинал PDF CMAMP110 CMAMP110 PC2001 95035L принципиальная схема микрофона пк конденсаторный микрофон 20 Гц R110 PC99 CMAMP110MR CMAMP110M A110 конденсатор микрофона электретный микрофон 20 Гц 2012 — Нет в наличии
Текст: нет текста в файле
Оригинал PDF ADMP521 ADMP521ACEZ-RL ADMP521ACEZ-RL7 EVAL-ADMP521Z EVAL-ADMP521Z-FLEX D10141-0-4 / 12 2013 — Нет в наличии
Текст: нет текста в файле
Оригинал PDF ADMP522 ADMP522ACEZ-RL ADMP522ACEZ-RL7 EVAL-ADMP522Z-FLEX D11530-0-7 / 13 2010 — BK 1068
Текст: нет текста в файле
Оригинал PDF ADMP401 ADMP4011 ADMP401ACEZ-RL ADMP401ACEZ-RL7 EVAL-ADMP401Z EVAL-ADMP401Z-FLEX 12-12-2011-C ADMP401 D07712-0-7 / 12 BK 1068 размещение микрофона
Текст: нет текста в файле
Оригинал PDF 6ZS378 размещение микрофона динамик с экраном вибрационный динамик SIGNAL PATH дизайнер однонаправленный микрофон электретный динамик с экраном минимум 1 Вт микрофон динамик 2 микрофон динамик громкий динамик аудио вибрационный микрофон 2013 — Нет в наличии
Текст: нет текста в файле
Оригинал PDF ADMP621 ADMP621ACEZ-RL ADMP621ACEZ-RL7 EVAL-ADMP621Z-FLEX 19.04.2012-Г ADMP621 D11609-0-7 / 13 Микрофонный предусилитель SparkFun — PRT-08872
Я попытался использовать усилители на базе LM386 для усиления моих уже записанных записей (а также комплект усилителей Velleman 7W от Amazon), и пока эти усилители работали, я в основном усиливал окружающий шум в комнате во время записи.
Использование этого микрофонного предусилителя полностью решило мою проблему с низким голосовым сигналом! Я заказал одну из этих печатных плат (нет, они не предоставляют вам никаких деталей, кроме печатной платы), добавил несколько резисторов, конденсаторов и перемычек / разъемов, светодиод, транзистор BC547 и переключатель и припаял его.
Я поместил электретный микрофон, который использовал для модулей записи голоса, на предварительный усилитель и подключил выход предварительного усилителя ко входу модуля записи голоса. Он сработал сразу и усилил запись голоса до очень приемлемого уровня, сохранив ее в модуле записи голоса. Схема микрофона
Микрофонные схемы
Автоматический Майк Мьютер для поющих гитаристов — средний музыкант, занимающийся самоделанием, начинает создавать гитарные эффекты, делая какую-то педаль дисторшна. Это хорошее введение в музыкальную электронику, к тому же довольно простое, поскольку добиться того, чтобы схема НЕ была линейной, никогда не было сложной задачей. Но приходит время, когда вам нужно перестать бить по струнам в спальне, вставать на сцену и * играть *.Попадая туда, вы сталкиваетесь со множеством мелких проблем, с которыми никогда не сталкивались в своей комнате. __ Дизайн R.G. Keen
