Схема монтажа светодиодной ленты. Правильная схема монтажа и подключения светодиодной ленты: подробное руководство — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить светодиодную ленту к блоку питания. Какие бывают схемы монтажа LED-ленты в нишу, карниз, потолок. Как избежать падения напряжения и неравномерного свечения.

Содержание

Основные принципы подключения светодиодной ленты

При монтаже и подключении светодиодной ленты важно соблюдать несколько ключевых принципов:

Использовать качественный блок питания с запасом по мощности 20-30%
Подключать ленту параллельно, а не последовательно
Учитывать падение напряжения на длинных участках
Обеспечить хороший теплоотвод
Правильно рассчитать сечение проводов

Соблюдение этих правил позволит добиться равномерного свечения и долгой работы светодиодной подсветки.

Схема подключения одноцветной светодиодной ленты

Самая простая схема подключения предполагает использование следующих компонентов:

Светодиодная лента
Блок питания 12В
Выключатель
Соединительные провода

Подключение осуществляется в следующем порядке:

Подключаем выключатель в разрыв фазного провода 220В
Соединяем вход блока питания с сетью 220В через выключатель
К выходу блока питания 12В подключаем светодиодную ленту, соблюдая полярность

Для лент длиной более 5 метров рекомендуется подводить питание с двух сторон или использовать усилитель сигнала.

Подключение RGB светодиодной ленты

Схема подключения RGB-ленты немного сложнее и включает дополнительные элементы:

RGB-контроллер
Блок питания повышенной мощности
4-жильный кабель для подключения ленты

Последовательность подключения:

Подаем питание 220В на блок питания через выключатель
Соединяем выход блока питания 12В с входом RGB-контроллера
Подключаем 4 канала RGB-контроллера к соответствующим контактам ленты
Присоединяем пульт управления к контроллеру

При необходимости можно использовать усилители сигнала для подключения длинных участков RGB-ленты.

Особенности монтажа светодиодной ленты в нишу

При монтаже светодиодной ленты в нишу или карниз необходимо учитывать следующие моменты:

Оптимальная глубина ниши — 70-120 мм
Ленту лучше крепить на внутреннюю стенку ниши, а не на дно
Для улучшения теплоотвода рекомендуется использовать алюминиевый профиль
Блок питания лучше разместить за пределами ниши для лучшего охлаждения

Такой подход обеспечит равномерное рассеивание света и долгий срок службы светодиодов.

Как избежать падения напряжения на длинных участках

Падение напряжения — частая проблема при подключении длинных светодиодных лент. Для ее решения можно использовать следующие методы:

Подводить питание к ленте с двух сторон
Использовать провода большего сечения

Разбивать длинную ленту на сегменты с отдельным питанием
Применять усилители сигнала через каждые 5 метров

Эти меры позволят добиться равномерной яркости по всей длине светодиодной ленты.

Расчет и выбор блока питания

Правильный выбор блока питания критически важен для надежной работы светодиодной подсветки. При расчете мощности блока питания необходимо:

Определить общую длину светодиодной ленты
Умножить длину на удельную мощность ленты (Вт/м)
Добавить запас 20-30% к полученному значению

Например, для ленты длиной 10 метров с потреблением 14.4 Вт/м расчет будет следующим:

10 м * 14.4 Вт/м = 144 Вт

144 Вт + 30% = 187 Вт

Таким образом, потребуется блок питания мощностью не менее 200 Вт.

Диммирование светодиодной ленты

Для управления яркостью светодиодной ленты можно использовать диммеры. Существует два основных типа:

ШИМ-диммеры — работают за счет быстрого включения/выключения ленты
Аналоговые диммеры — изменяют напряжение питания ленты

ШИМ-диммеры более универсальны и подходят для большинства типов лент. При выборе диммера важно учитывать его максимальную мощность и совместимость с используемым блоком питания.

Подсветка многоуровневых потолков

При организации подсветки многоуровневых потолков светодиодной лентой следует придерживаться следующих рекомендаций:

Располагать ленту на расстоянии 50-70 мм от потолка для оптимального рассеивания света
Использовать алюминиевый профиль с рассеивателем для более равномерного свечения
Разбивать длинные участки на сегменты с отдельным питанием
Применять RGB-ленты для создания динамических световых эффектов

Грамотное расположение светодиодной ленты позволит подчеркнуть геометрию потолка и создать уникальное освещение помещения.

Как подключить светодиодную ленту? Ответ эксперта

Кажущееся, на первый взгляд, простым подключение светодиодной ленты на 12 вольт к блоку питания (БП), на самом деле таковым не является. Чтобы собранная осветительная система была надёжной и долговечной, необходимо заранее учесть все нюансы, определить подходящий для себя способ монтажа и подключения и только после этого приступать к выполнению работ.

Содержание

1 Подключение светодиодной ленты напрямую к сети 220 В без блока питания
2 Использование бестрансформаторной схемы
3 Схема подключения светодиодной ленты через блок питания
- 3.1 До 5 метров
- 3.2 Свыше 5 метров
- 3.3 Подключение RGB или RGBW LED-лент
4 Подключение через выключатель
5 Несколько важных моментов

Подключение светодиодной ленты напрямую к сети 220 В без блока питания

Подавляющая часть имеющихся в продаже светодиодных лент рассчитана на подключение к блоку питания постоянного тока напряжением 12 В. Реже встречаются светодиодные ленты с питанием 5 вольт либо 24 вольт и выше. Включать такие осветительные приборы напрямую в сеть переменного тока 220 В нельзя – не пройдёт и секунды, как все SMD светоизлучающие диоды и резисторы попросту перегорят.

Тем не менее существует один рабочий способ, позволяющий запитать низковольтную светодиодную ленту от сети 220 В. Для его реализации ленту на 12 В любого типа и цвета свечения разрезают на 24 равных отрезка. Затем их необходимо соединить между собой последовательно. Для этого с помощью короткого провода соединяют минусовой контакт первого отрезка с плюсовым контактом второго отрезка. Далее припаивают провод к минусу второго и плюсу третьего отрезка и так далее. В результате, вместо параллельного соединения, получится цепочка из последовательно включённых отрезков светодиодной ленты, способная выдержать напряжение 288 вольт.

Для подключения получившейся конструкции к сети 220 В придётся выпрямить и сгладить напряжение с помощью диодного моста VD1 (U_обр=600 В, I_пр=10 А) и полярного конденсатора C1 на 10 мкФ – 400 В, на выходе которого получится примерно 280 В.

Несмотря на то что данная схема вполне работоспособна, у неё есть ряд недостатков:

на каждом из отрезков в местах пайки присутствует опасное для жизни высокое напряжение;
конструкция имеет низкую надёжность из-за огромного количества соединений;
низкая эргономичность готового изделия.

Чтобы не заниматься самостоятельной переделкой светодиодной ленты с 12 на 220 вольт, можно купить готовую ленту промышленного производства, рассчитанную на прямое подключение к однофазной бытовой сети переменного тока. Её конструктивное отличие состоит в том, что SMD светодиоды соединены последовательно в группы не по 3 шт., а по 60 шт., а диодный мост входит в комплект поставки. Подробную информацию о таких LED-лентах, линейках и модулях можно найти в отдельной статье о светодиодных лентах на 220 вольт.

Использование бестрансформаторной схемы

Желание сэкономить на покупке качественного источника питания для светодиодной ленты подталкивает некоторых радиолюбителей к использованию бестрансформаторного блока питания (БТБП). Простая схемотехника, недорогие компоненты и возможность быстрого изготовления своими руками – вот основные преимущества БТБП. Действительно их можно встретить фактически во всей электронной китайской продукции, работающей от сети 220 В (настенные часы, люстры с ПДУ, реле напряжения и т.д.) Но на самом деле схемы питания, в которых нет трансформатора, имеют два существенных недостатка:

Отсутствие гальванической развязки, в результате чего потенциал высокого напряжения присутствует на всех участках электрической цепи. Другими словами, прикосновение к оголённым проводникам опасно для жизни и может вызвать сильный удар током.
Низкая надёжность. Со временем конденсатор теряет ёмкость, напряжение на выходе снижается, и устройство перестаёт работать. Если же случится пробой конденсатора, то подключенная светодиодная лента полностью перегорит.

Простейший классический вариант бестрансформаторного блока питания показан на рисунке выше. Его главный элемент – гасящий конденсатор (С₁), который снижает сетевое напряжение до нужного значения. Затем оно проходит через выпрямитель – диодный мост (VD1), стабилитрон (VD2) и сглаживающий фильтр (С₂). Расчёт ёмкости гасящего конденсатора производят, исходя из заданного напряжения и тока в нагрузке. Ввиду перечисленных выше недостатков подключать светодиодную ленту через такой блок питания не рекомендуется.

Активное применение БТБП в китайской электронике обусловлено исключительно экономией средств.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

Принять правильное решение в пользу того или иного источника питания поможет статья о выборе блока питания для светодиодной ленты.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

Процедуру подключения выполняют в следующей последовательности:

с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм²;
свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
к клеммам L и N (220V AC) подключают сетевой провод.

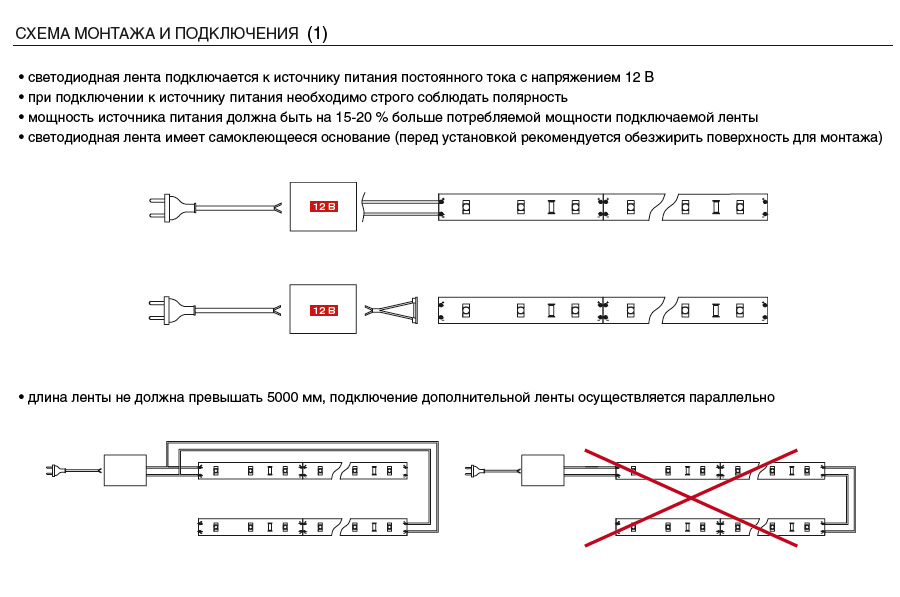

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Чтобы избежать токовых перегрузок, подключение светодиодных лент длиною 10, 15 и даже 20 метров следует выполнять по одной из приведенных схем ниже. Первый вариант предполагает использование одного блока питания большой мощности, способного обеспечить в нагрузке ток до 20 А. Для равномерного свечения светодиодов напряжение питания на каждый из 5 метровых отрезков подаётся с обеих сторон. Во втором варианте каждый отрезок запитан от отдельного источника 12В. Реализовать данную схему немного сложнее, так как потребуется еще один блок питания и больше соединительных проводов. На третьей схеме кроме двух источников постоянного напряжения на 12 В в цепь добавлены диммер и одноканальный усилитель сигнала. Диммер служит для регулировки яркости светового потока. Задача усилителя сигнала – в точности продублировать сигнал с диммера для тех светодиодных лент, которые запитаны от второго БП.

Рассмотренные способы включений LED-лент являются типовыми, но их вариации могут использоваться для разработки более сложных схем с целью реализации определенных задач или удовлетворения требований заказчика.

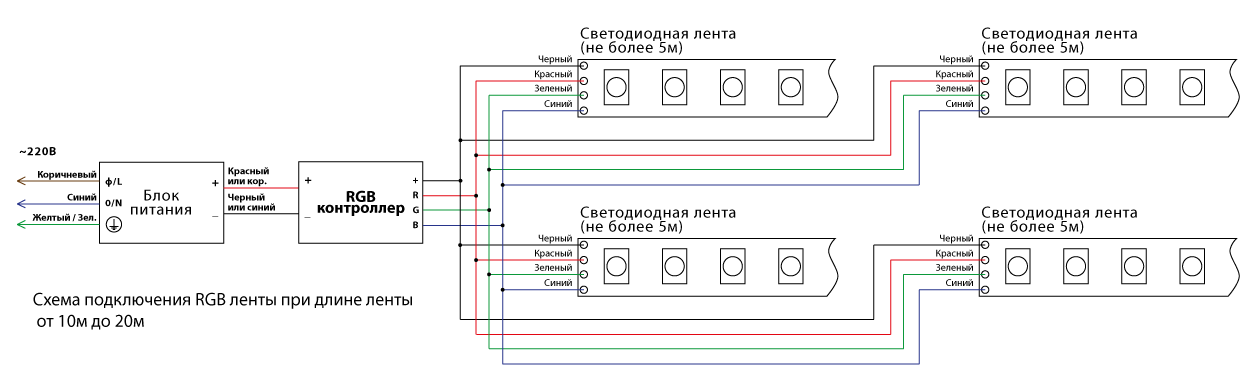

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Для удобства читателей все основные схемы, правила монтажа, примеры и нюансы включения мультицветных лент собраны в отдельной статье о схемах подключения светодиодных RGB и RGBW-лент.

Подключение через выключатель

Разумеется, любой осветительный прибор должен подсоединяться к электросети через выключатель. Причём светодиодные ленты, управляемые с пульта, не должны быть исключением. Но на каком участке схемы должен находиться выключатель, чтобы эксплуатация всей осветительной системы была безопасной? В этом вопросе только один правильный ответ: в самом начале схемы, разрывая фазу в цепи переменного тока.

Если выключатель установить в цепи постоянного тока, то блок питания будет всегда оставаться под напряжением. Это плохо по двум причинам. Во-первых, радиодетали имеют рабочий ресурс, который будет исчерпан значительно раньше. Во-вторых, блоку питания придётся круглосуточно противостоять импульсным сетевым помехам и скачкам напряжения, которые только ускорят его износ.

Несколько важных моментов

Руководствуясь описанными рекомендациями, несложно будет разработать схему для реализации подсветки или полноценного освещения, рассчитать длину проводов и определить оптимальное место размещения каждого функционального блока. Но прежде чем приступить к выполнению работ следует помнить о правилах техники безопасности:

работы по подключению и монтажу выполнять только на отключенном оборудовании;
перед первым включением дополнительно проверить надёжность всех контактов и правильность собранной схемы.

Также рекомендуется заранее приобрести некоторые расходные материалы:

термоусадочную трубку для изоляции спаянных участков проводов;
наконечники для проводов;
коннекторы для последовательного соединения двух участков лент;
алюминиевый профиль, чтобы не допустить перегрев светоизлучающих диодов.

В статье были определены все основные моменты, касающиеся подключения светодиодных лент на 12 В как с блоком, там и без блока питания. К сожалению, рассмотреть все схемы невозможно, ввиду многообразия их вариаций. К тому же постоянное совершенствование светодиодной продукции способствует появлению новых схемных решений, которые могут вызывать у рядовых пользователей вопросы с подключением и проведением расчётов.

Если у Вас возникли сложности с подключением – задайте вопрос в комментариях ниже, наши технические специалисты обязательно помогут.

Правильные схемы подсветки ниши светодиодной лентой

Имея опыт с 2010 года в монтаже светодиодного освещения, мы знаем как правильно и где лучше располагать светодиодную ленту в нишах из гипсокартона и полиуретана для подсветки потолков и стен, а также контурной подсветки зеркал и картин.

Установка светодиодной ленты в фигурный карниз из полиуретана.

Для правильной светодиодной подсветки потолка с применением фигурного карниза из полиуретана, зазор между потолком и верхним краем карниза должен быть в пределах 50-150 мм.
Светодиодная лента клеится непосредственно на внутренний край карниза! (Почему не на стену или вниз, написано в конце страницы).
Если внутренние размеры карниза более 50 мм., то блок питания можно разместить внутри него, но лучше во время ремонта заранее вывести питающие провода в отдельное место (нишу, короб), в котором и расположить блоки питания, диммеры, контроллеры.
Так же в коробе удобно прокладывать провода для питания светодиодной ленты длинной свыше 5 метров!
Обратите внимание! Полиуретановый карниз должен быть плотный, желательно изнутри проклеенный фольгой, стыки необходимо проклеивать фольгированным скотчем, это предотвращает просвечивания профиля в ночное время при включенной подсветки!

Установка светодиодной ленты в короб из гипсокартона по периметру.

Для равномерной светодиодной подсветки потолка с гипсокартонным коробом по периметру, зазор между потолком и верхним краем короба должен быть не менее 50 мм, оптимально 70-120 мм.
Если с помощью светодиодной ленты Вы хотите максимально осветить комнату, то лента клеится на стену чуть ниже уровня бортика карниза так, чтобы свет был направлен в центр помещения.
Если надо мягкую контурную подсветку, то ленту клеить лучше на внутренний край короба! (Почему не на дно короба, написано в низу страницы).
Часто внутренние размеры короба позволяют разместить внутри блок питания, диммер, контроллер, но лучше во время ремонта заранее вывести питающие провода в отдельное место (нишу, короб), в котором расположить всё греющееся оборудование.
Так же в коробе прокладываются провода для питания светодиодной ленты.
Ниша карниза не должна быть слишком глубокой, иначе световой поток «потеряется» внутри короба.

Установка светодиодной ленты в многоуровневый карниз из гипсокартона.

Подсветка многоуровневого короба (карниза) делается по тому же принципу, что и одноуровневый.
Светодиодная лента клеится внутрь на внутреннюю или наружную стенку короба.
Минимальное расстояние от потолка (верхнего короба) до верхней границы карниза составляет 50мм, оптимальное 70-120мм.
Оптимальное расстояние от стены до внутренней стенки карниза составляет 120-150мм.
Ниша карниза не должна быть слишком глубокой, иначе световой поток «потеряется» внутри короба.

Установка светодиодной ленты в короб из гипсокартона, засветка стены.

Для равномерной светодиодной подсветки стен с потолка из гипсокартонного короба по периметру, зазор между стеной и краем короба должен быть не менее 50 мм, допустимо 30-100 мм.
Если наклеить ленту на внутреннею стенку короба, как указано на рисунке, то на стене при включенной подсветке будет виден резкий световой переход (полоса, граница освещенного и не освещенного участка).
Что бы максимально засветить стену, светодиодная лента клеится на потолок.
Для мягкой подсветки, ленту лучше наклеить на дно короба.
Часто внутренние размеры короба позволяют разместить внутри блок питания, диммер, контроллер и провода для питания светодиодной ленты длинной более 5 метров.
Если ниши без внутреннего пространства (бортика), тогда необходимо во время ремонта заранее вывести питающие провода из короба для ленты и в отдельном месте (нише, коробе), в котором расположить блок питания, диммер, контроллер.

«Парящий потолок» схема установки светодиодной ленты в специальный профиль.

Для светодиодной подсветки потолка по периметру с эффектом «парящий потолок», применяется специализированный алюминиевый профиль для натяжного потолка.
Провода питания прокладываются заранее по потолку и выводятся на углах для подключения ленты.
Светодиодная лента клеится во время установки алюминиевых направляющих для натяжного потолка.
Важно! Стены должны быть идеально ровными, иначе при включенной подсветки, на стене будут видны тени от неровностей.

Контурная подсветка потолка, установка ленты за натяжным потолком.

Для контурной подсветки потолка изнутри, мы рекомендуем использовать светодиодные ленты хорошего качества с большим гарантийным сроком и высокой светоотдачей!
Лента клеится на заранее смонтированную алюминиевую полосу шириной 10-15мм. , которая предназначена для отвода тепла, тем самым продлевая срок службы ленты!
Рекомендуемое внутреннее расстояние между потолком и натяжным полотном – не менее 100 мм.

Контурная подсветка потолка, установка ленты за натяжным потолком, 2 вариант.

На рисунке представлен чертеж сложного варианта двойной контурной подсветки натяжного потолка изнутри.
В двух контурной подсветке используйте светодиодную ленту разных цветов, к примеру, во внутренний контур белого оттенка, а во внешний контур цветную ленту RGB
Внимание! Перед монтажом потолка заранее продумайте и проложите питающие провода, а так же смонтируйте алюминиевую полосу шириной 10-15мм., которая будет отводить тепло от ленты, тем самым продлевая срок службы ленты!

Сплошная (Витражная) засветка рекламных конструкций, баннеров.

Для равномерной засветки всей лицевой площади рекламного короба (вывески) светодиодные ленты надо клеить на одинаковом расстоянии друг от друга.
Расстояние между рядами светодиодной ленты должно быть равным расстоянию от ленты до засвечиваемой поверхности (светопропускающего оргстекла, баннерной ткани или других материалов), (на рисунке a=b).
Рекомендуемая глубина короба – не менее 100 мм.

Сплошная засветка потолка, установка ленты за натяжным потолком.

Для равномерной засветки по всей площади потолка, светодиодная лента должны быть наклеена рядами на одинаковом расстоянии друг от друга.
Расстояние между рядами светодиодной ленты, должно быть не более или лучше равно расстоянию от ленты до натяжного полотна, (на рисунке a=b).
Рекомендуемое внутреннее расстояние между потолком и натяжным полотном – не менее 100 мм.
Альтернатива ленте, светодиодные модули с линзами, которые дают широкий угол засветки 160-170 градусов, или светодиодная сеть.

Совет! Какую ленту лучше выбрать в нишу для потолка и как её правильно установить! Читать далее →
1.
Выбор светодиодной ленты для сплошной подсветки потолка.
Для равномерной засветки всей площади натяжного потолка лучше использовать светодиодные ленты с редким расположением светодиодов, например: Светодиодные ленты Arlight SMD2835 30 диодов на1 метр открытого типа, у них высокая цветопередача CRI>94 и энергоэффективность >100 лм/Вт., что позволяет сделать яркую подсветку при не высоком расходе электроэнергии!
Применив цветные светодиодные ленты (RGB) в подсветке потолка, и настроив желаемый цвет с помощью пульта можно получить «ВАУ» эффект!
2. Подготовка потолка к монтажу светодиодной ленты.
Для максимальной светоотдачи, «черновой» потолок рекомендуется покрасить в белый цвет, либо заклеить светоотражающей фольгой! и обязательно удалить мусор (висящие части шпатлевки, элементы гипсокартона и т.п.), что бы в последующем не отваливалось не чего на полотно!
Обратите внимание, что лучше закрасить выделяющиеся элементы (провода, элементы вентиляции и крепежа) в белый цвет, что бы предотвратить в последующем их отсвечивание через полотно!
3.
Монтаж светодиодной ленты на потолок.
Клеить светодиодную ленту на потолок надо рядами на одинаковом расстоянии друг от друга.
Расстояние должно быть не более или лучше равно расстоянию от ленты до натяжного полотна, (на рисунке a=b).
4. Проверка и завершающие работы.
Перед натяжкой полотна, советуем «погонять» прогреть светодиодную ленту несколько часов.
Проверить качество наклейки, если где-то отстало, то можно подклеить применив суперклей.
Подсветка картин и зеркал светодиодной лентой.
Для равномерной контурной светодиодной подсветки зеркал или картин, рекомендуем использовать светодиодную ленту с большим количеством светодиодов, 60 — 120 штук на 1 метр.
Расстояние между стеной и картиной (зеркалом) должно быть минимум 40 мм, чтобы организовать место для блока питания и мягкую засветку.
Светодиодная лента наклеивается по периметру (рамке) зеркала ближе к краю так, чтобы блок питания не загораживал световой поток.
Для подсветки зеркал есть специальные тонкие и узкие блоки питания, и сенсорные датчики для включения и диммирования ленты.
Лучше заранее предусмотреть место установки блока питания, где-то неподалёку в нише или шкафу, что позволит сократить расстояние между зеркалом и стеной до 20 мм.
А для эстетического вида и «мягкой» засветки светодиодную ленту, можно наклеить в алюминиевый профиль с матовым экраном.
Подсветка штор светодиодной лентой.
Есть несколько вариантов подсветки штор, всё зависит от того, какой эффект мы хотим получить.
Светодиодную ленту лучше использовать с частым количеством светодиодов, 60 — 120 штук на 1 метр, что бы на шторе не было видно точек от светодиодов!
Подсвечивая штору светодиодной лентой изнутри (от окна, вариант №1 на чертеже), мы получим мягкую подсветку, так как свечение будет за шторой и часть уйдет в окно на улицу!
Обычно шторы подсвечивают с «лица» (вариант №2 на чертеже), лента клеится на карниз в нише на потолке, и свет плавно падает по всей длине шторы!
Для управления подсветкой, рекомендуем использовать диммер (контроллер), им можно будет выставить желаемую яркость и дистанционно включать.
Блок питания лучше подобрать в узком алюминиевом корпусе и установить за шторой, на стене или потолке.
Для «мягкой» засветки рекомендуем применить алюминиевый профиль с матовым экраном, вклеив в него ленту.
Как не стоит клеить светодиодную ленту в короб из гипсокартона или карниз из полиуретана!
Мы не рекомендуем монтировать светодиодную ленту на дно в короб из гипсокартона или полиуретана согласно приведенному чертежу слева, по одной главной причине!
Световой поток от ленты попадая на верхний край короба образует на поверхности потолка резкую линию (световой переход), а если лента наклеена чуть криво или на краю короба есть мелкие неровности от шпаклевки, то всё это будет видно на потолке при включенной подсветке!
А еще, со временем в коробе может скапливается пыль, тем самым нарушая естественное охлаждение ленты и перекрывая часть светового потока.
Подробное руководство (схема включена)
Как подключить светодиодные ленты: подробное руководство (схема включена)

Светодиодные ленты являются популярным решением для освещения благодаря своей универсальности и энергоэффективности.
Однако подключение светодиодных лент может быть немного сложным, особенно если вы новичок в электронике своими руками.
В этом руководстве мы рассмотрим все, что вам нужно знать о том, как подключать различные типы светодиодных лент, включая одноцветные, настраиваемые белые, RGB, RGBW, RGBCCT и адресные светодиодные ленты.
Чтобы лучше понять, как подключать провода, нам нужно сначала узнать о падении напряжения и параллельном соединении.
Падение напряжения
Падение напряжения является распространенной проблемой, которая может возникнуть при подключении светодиодных лент.
Это происходит, когда напряжения, подаваемого на светодиодную ленту, недостаточно для равномерного питания всех светодиодов, что приводит к более тусклому или неравномерному освещению участков ленты.
Чтобы смягчить влияние падения напряжения, рекомендуется подключать светодиодные ленты параллельно источнику питания, что способствует равномерному распределению мощности и препятствует тому, чтобы конец ленты выглядел тусклее, чем начало.
Для получения дополнительной информации о падении напряжения, пожалуйста, прочитайте Что такое падение напряжения на светодиодной ленте?
Параллельное соединение
При подключении светодиодных лент важно подключать их параллельно, а не последовательно. Их последовательное соединение может привести к неравномерной яркости и может привести к выходу из строя всей ленты, если выйдет из строя один светодиод. Их параллельное подключение гарантирует, что каждый светодиод получает одинаковое напряжение и ток, что обеспечивает равномерную яркость и надежность.
Наиболее распространенным способом избежать проблем с падением напряжения является параллельное подключение нескольких светодиодных лент к источнику питания, контроллеру или усилителю.
Другой способ — подключить оба конца светодиодной ленты к одному и тому же источнику питания, контроллеру или усилителю.
Не подключайте несколько лент последовательно к блоку питания, контроллеру или усилителю светодиодной ленты.
ШИМ-усилитель
Если вы хотите контролировать яркость светодиодных лент, вы можете использовать ШИМ-усилитель (широтно-импульсная модуляция).
ШИМ-усилитель позволяет регулировать яркость светодиодов за счет изменения скважности импульсного сигнала.
Это простой и эффективный способ создания динамических световых эффектов.
Подключение одноцветных светодиодных лент
Для подключения одноцветных светодиодных лент вам потребуется блок питания, светодиодная лента и разъем. см. приведенную ниже схему подключения одноцветных светодиодных лент.
Шаг:
Сначала подключаем светодиодную ленту к разъему.
Затем подключите разъем к источнику питания.
Убедитесь, что вы правильно подключили положительный и отрицательный провода, так как их перепутывание может повредить светодиодную ленту.
Подсоединение одноцветных светодиодных лент с нерегулируемыми светодиодными драйверами
Обычно одноцветные светодиодные ленты подключаются к нерегулируемому источнику питания без какого-либо контроллера. Однако важно следить за тем, чтобы общая мощность светодиодных лент не превышала 80% от мощности источника питания, согласно принципу 80%-го питания.
Одноцветные светодиодные ленты Wring с диммируемыми светодиодными драйверами
В ситуациях, когда нам необходимо отрегулировать яркость светодиодной ленты, необходимо подключить одноцветную светодиодную ленту с диммируемым блоком питания.
Три наиболее распространенных метода диммирования: 0–10 В, Triac и DALI.
0-10V Диаграмма подключения к светодиодным водителю
Диаграмма подключения к светодиодным водителю
Dali Dimmable Dimlable Dimber Sdize Diagram
Огромный светодиодный светодиодный светодиодный светодиодный Регулировка яркости одноцветной светодиодной ленты осуществляется подключением ее к контроллеру.
Без ШИМ-усилителя
Если вы подключаете только несколько светодиодных лент к светодиодному контроллеру, светодиодный усилитель может не потребоваться.
С ШИМ-усилителем
При подключении небольшого количества светодиодных лент с помощью светодиодного контроллера усилитель светодиодов не требуется.
Одноцветные светодиодные ленты Wring с декодером DMX512
Как подключить перестраиваемые белые светодиодные ленты
Перестраиваемые белые светодиодные ленты обычно поставляются с двумя светодиодами разной цветовой температуры и тремя проводами. Регулируя яркость каждой цветовой температуры, можно изменить смешанную цветовую температуру для достижения желаемого эффекта освещения.
Настраиваемые белые светодиодные ленты позволяют регулировать цветовую температуру светового потока.
Чтобы подключить 3-проводную светодиодную панель, схема подключения настраиваемых белых светодиодных лент, вам понадобится блок питания, светодиодная лента, контроллер и разъем.
Шаг:
Сначала подключите светодиодную ленту к контроллеру, а контроллер к источнику питания.
Затем подключите разъем к контроллеру.
Убедитесь, что вы правильно подключили положительный и отрицательный провода.
Ниже приведена схема подключения трехпроводной светодиодной лампы
Перестраиваемые белые светодиодные ленты с регулируемой яркостью светодиодных драйверов
Хотя источники питания с регулируемой яркостью обычно подходят только для регулировки белых светодиодных лент Tunabe, добавление DT8 Протокол в DALI позволяет ему поддерживать настраиваемые светодиодные ленты белого цвета, RGB, RGBW и RGBCCT.
Настраиваемые белые светодиодные ленты Wring со светодиодными контроллерами
Для небольшого количества настраиваемых белых светодиодных лент требуется только настраиваемый контроллер белых светодиодов, в то время как для большого количества лент может потребоваться ШИМ-усилитель в дополнение к контроллеру.
Без усилителя ШИМ
с усилителем ШИМ
Настройка белой светодиодной полосы с помощью DMX512. , красный, зеленый и синий. Эти светодиодные ленты в основном используются со светодиодными контроллерами, но их также можно использовать с диммируемыми драйверами DALI DT8.
Светодиодные ленты Wring RGB с диммируемыми светодиодными драйверами
DALI DT8 RGB LED driver
Wring RGB LED strip lights with LED controllers
Without PWM amplifier
With PWM amplifier
Wring RGB LED strip lights with DMX512 decoder
Как подключить светодиодные ленты RGBW
Светодиодные ленты RGBW аналогичны светодиодным лентам RGB, но они также имеют отдельный белый светодиод. Это позволяет создавать более широкий диапазон цветов и регулировать яркость белого света независимо от цветов RGB. Для подключения светодиодных лент RGBW вам понадобится блок питания, светодиодная лента RGBW, контроллер RGBW и разъем. Подключите светодиодную ленту к контроллеру, а контроллер к блоку питания. Затем подключите разъем к контроллеру. Убедитесь, что вы правильно подключили положительный и отрицательный провода.
Светодиодные огни RGBW RGBW с Dimmable светодиодными драйверами
Dali DT8 Светодиодный драйвер RGBW
WRing RGBW LED STRINGE с светодиодными контроллерами
БЕЗ PWM AMPLIFIE Декодер DMX512
С усилителем ШИМ
Как подключить светодиодные ленты RGBCCT
Светодиодные ленты RGBCCT имеют шесть проводов: по одному для каждого цвета (красный, зеленый, синий), два для белого (теплый и круто) и один для питания (+ и -).
Чтобы подключить их, сначала подключите положительный (+) провод к положительному (+) выводу источника питания или диммера/контроллера. Затем подключите отрицательный (-) провод к отрицательной (-) клемме источника питания или диммера/контроллера.
Затем подключите красный, зеленый и синий провода к соответствующим клеммам на контроллере RGB. Подсоедините теплые и холодные белые провода к соответствующим клеммам на вашем настраиваемом белом контроллере. Обязательно следуйте схеме подключения, предоставленной производителем.
Wring RGBW LED strip lights with dimmable LED drivers
DALI DT8 RGBW LED driver
Wring RGBW LED strip lights with LED controllers
Without PWM amplifier
With PWM amplifier
Светодиодные ленты Wring RGBW с декодером DMX512
Подключение адресных светодиодных лент
Индивидуальная адресная светодиодная лента, также известная как цифровая светодиодная лента, пиксельная светодиодная лента, волшебная светодиодная лента или светодиод цвета мечты полоса содержит управляющие ИС, которые позволяют управлять каждым светодиодом или группой светодиодов по отдельности. Это позволяет вам управлять определенным участком светодиодной ленты, отсюда и термин «адресуемый».
Адресные светодиодные ленты имеют три провода: данные, часы и питание (+ и -).
Чтобы подключить их, сначала подключите положительный (+) провод к положительному (+) выводу источника питания. Затем подключите отрицательный (-) провод к отрицательному (-) выводу источника питания.
Затем подключите провода данных и синхронизации к соответствующим клеммам на адресном контроллере светодиодов. Обязательно следуйте схеме подключения, предоставленной производителем.
Для получения дополнительной информации вы можете прочитать The Ultimate Guide To Addressable LED Strip.
Как подключить адресные светодиодные ленты SPI
Последовательный периферийный интерфейс (SPI) — это широко используемый интерфейс синхронной последовательной связи, который обычно используется во встроенных системах. Первоначально он был разработан компанией Motorola в 1980-х годах и с тех пор стал широко распространенным отраслевым стандартом. Некоторые примеры устройств, использующих SPI, включают карты Secure Digital (SD) и жидкокристаллические дисплеи.
Подключение адресуемых по SPI светодиодных лент включает подключение четырех проводов светодиодной ленты к соответствующим портам на контроллере светодиодов. Четыре провода обычно помечены как VCC, GND, DI (вход данных) и CI (вход часов).
Провод VCC подключается к положительной клемме источника питания, а провод GND подключается к отрицательной клемме источника питания. Провода DI и CI подключаются к соответствующим портам на контроллере светодиодов, обычно обозначенным как DI и CI.
После завершения подключения светодиодный контроллер можно подключить к совместимому источнику питания и источнику цифрового управляющего сигнала, например микроконтроллеру, плате Arduino или компьютеру, который будет отправлять цифровые сигналы данных на светодиодный контроллер для управления цветом. и схема светодиодов.
Адресные светодиодные ленты SPI с каналами данных и синхронизации
Адресные светодиодные ленты SPI с каналами данных и резервными каналами данных
Как подключить адресные светодиодные ленты DMX512
Светодиодная лента с адресацией DMX512 может принимать сигналы DMX512 без декодера и регулировать цвет и яркость света в зависимости от сигнала.
Чтобы использовать адресную светодиодную ленту DMX512, необходимо установить адрес DMX512 для светодиодной ленты, что является одноразовой операцией.
Схема подключения светодиодной ленты с 5 проводами
Заключение
С помощью этого подробного руководства и схемы вы сможете легко подключить светодиодную ленту и добиться желаемого эффекта освещения в вашем помещении.
MSHLED производит высококачественные светодиодные ленты и неоновые светодиодные ленты, которые проходят тщательные испытания в передовых лабораториях для обеспечения высочайшего качества. Кроме того, мы предоставляем индивидуальные варианты для наших светодиодных лент и неоновых лент. Немедленно свяжитесь с MSHLED для получения высококачественных светодиодных лент и светодиодных неоновых гибких решений.
Как подключить светодиодные ленты RGB?
RGB означает цвета трех каналов: красный, зеленый и синий в светодиодах RGB. Различные цвета светодиодов можно получить, изменяя три цветовых канала и накладывая их друг на друга. Каждый источник света RGB имеет 256 уровней яркости, а 256 уровней цветов света RGB могут сочетать в общей сложности около 16,78 миллионов цветов.
Светодиодные чипы SMD 5050, 4040, 3838, 3535, 020 и 4713 используются в светодиодных лентах RGB. Среди них 5050 является наиболее часто используемым светодиодным чипом и называется светодиодной лентой 5050 RGB. 020 и 4713 – это RGB-освещение с боковым излучением, угол излучения которого особенно подходит для прилавков и промежутков с узкими монтажными позициями, а также для боковой проекции выставленных товаров.
Три канала RGB объединены в один светодиод. Светодиодные полосы RGB могут быстро менять различные цвета, как использовать светодиодные полосы RGB столько, сколько вы хотите, продолжайте смотреть.
Как установить светодиодную ленту RGB?
Наличие схемы подключения светодиодной ленты RGB делает подключение светодиодной ленты RGB простым, а процесс подключения несложным. Теперь мы шаг за шагом расскажем, как установить светодиодную ленту RGB.
Перед подключением светодиодных лент убедитесь, что питание отключено и объекты не повреждены. Будут использованы следующие инструменты: светодиодная лента RGB, контроллер светодиодной подсветки RGB, блок питания для светодиодов, отвертка и инструмент для зачистки проводов.
Шаг 1. Подключите светодиодную ленту RGB к контроллеру светодиодной подсветки RGB.
На конце светодиодной ленты RGB есть удлинитель, который легко подключить к контроллеру светодиодов RGB. Светодиодные ленты RGB имеют четыре провода, три отрицательных полюса и один положительный полюс. Метки светодиодной ленты RGB соединяются с такими же метками на светодиодном контроллере одна за другой.
Винты на контроллере светодиодной подсветки RGB затянуты. Перед подключением отверткой ослабьте его, вставьте провод и затяните.
1) Как подключить светодиодную ленту RGB после резки?
Припаяйте кусок 4-контактного оголенного провода к точке соединения светодиодной ленты RGB после обрезки, а затем выполните описанное выше соединение.
2) Как соединить светодиодную ленту RGB с вилкой?
Если у вашей светодиодной ленты RGB есть вилка, отрежьте вилку перед жестким подключением, используйте инструмент для зачистки проводов, чтобы обнажить внутреннюю жилу провода, а затем подключите ее.
Шаг 2. Подключите контроллер светодиодной подсветки RGB к источнику питания.
Вход контроллера светодиодов RGB подключен к источнику питания, выход предназначен для подключения светодиодной ленты RGB. Соедините положительный и отрицательный полюса, чтобы завершить соединение, обратите внимание, что красный провод — положительный, а черный — отрицательный. Пожалуйста, будьте очень осторожны, чтобы не перепутать полярность.
В процессе использования светодиодной ленты RGB мощность ленты RGB может потреблять только 80% контроллера светодиодной RGB-подсветки и источника питания, что является безопасным и долговечным. Проверьте, не перегружена ли ваша светодиодная лента.
Шаг 3. Вставьте блок питания в розетку.
Проверить правильность подключения светодиодной ленты RGB.
Почему светодиоды RGB не загораются? Если обнаружено, что светодиод RGB не загорается, это может быть связано с неправильным подключением положительных и отрицательных полюсов или плохим контактом со светодиодными контактами светодиодной ленты RGB.
Как закрепить светодиодные ленты? Посмотрите видео ниже, чтобы научить вас находить и решать проблему, когда светодиод не включается.

Как установить светодиодные ленты RGB на большие расстояния?
Длина светодиодной ленты RGB обычно составляет 5 метров. Если для вашего светодиодного проекта требуется 20 или даже 30 метров, что эквивалентно 4 или даже 6 светодиодным лентам RGB, как его установить? Мы предлагаем вам следующие четыре варианта установки.
1. Если вы собираетесь купить светодиодную ленту RGB, вы можете напрямую выбрать сверхдлинную светодиодную ленту RGB постоянного тока.
Светодиодная лента постоянного тока RGB может достигать 30 метров без падения напряжения, и нет дополнительных затрат на проводку для установки на большие расстояния. Мы используем увеличивающийся источник питания, чтобы решить проблему падения напряжения на светодиодной ленте, поэтому напряжение и мощность светодиодной ленты с постоянным током будут больше, чем у обычной светодиодной ленты с постоянным напряжением. Это примечательный аспект.
Если вы считаете, что это не проблема, вы можете взглянуть на нашу светодиодную ленту RGB постоянного тока 24 В и светодиодную ленту RGB постоянного тока 48 В.
<noscript><img loading='lazy' src='/800/600/http/naborgotov.ru/07-Images/stati16.jpg' /></noscript> youtube.com/embed/z2HzFgMaj1E?feature=oembed» frameborder=»0″ allow=»accelerometer; autoplay; clipboard-write; encrypted-media; gyroscope; picture-in-picture» allowfullscreen=»»>
2. Если вы приобрели несколько лент RGB, не беспокойтесь, мы также приложим решение.
1) Используйте светодиодный усилитель RGB
Если вы подготовили несколько светодиодных лент RGB, контроллеры светодиодной подсветки RGB и блоки питания и готовитесь к их установке, вы можете использовать этот метод подключения.
В текущей ситуации, когда есть падение напряжения, можно использовать светодиодный усилитель для усиления ослабленного сигнала, чтобы добиться такого же цвета и яркости, как у сверхдлинной светодиодной полосы.
Мощность усилителя светодиода RGB должна быть больше, чем мощность светодиодной полосы RGB, к которой он подключен, и лучше оставить место для избыточной мощности.
Ниже приведены два способа подключения усилителя светодиодов RGB.
• Светодиодная полоса усилителя RGB серии RGB.

• Светодиодный усилитель RGB, параллельная светодиодная лента RGB.
2) Использовать светодиодный контроллер RGB RF автоматически синхронизирует
Может быть, вы наблюдаете за контроллером светодиодного освещения RGB, который можно использовать для управления светодиодными лентами RGB на сверхдальние расстояния? Вы можете уделить немного времени, чтобы взглянуть на контроллеры светодиодной подсветки RF RGB, которые определенно дадут вам что-то полезное.
Светодиодный контроллер RGB RF имеет три метода управления: ручной пульт дистанционного управления, настенный пульт дистанционного управления с сенсорной панелью и смартфон с Wi-Fi-Relay. Один радиочастотный контроллер может принимать до 10 пультов дистанционного управления, а несколько радиочастотных контроллеров светодиодного освещения могут управляться одним пультом дистанционного управления, реализуя многозонное групповое управление.
