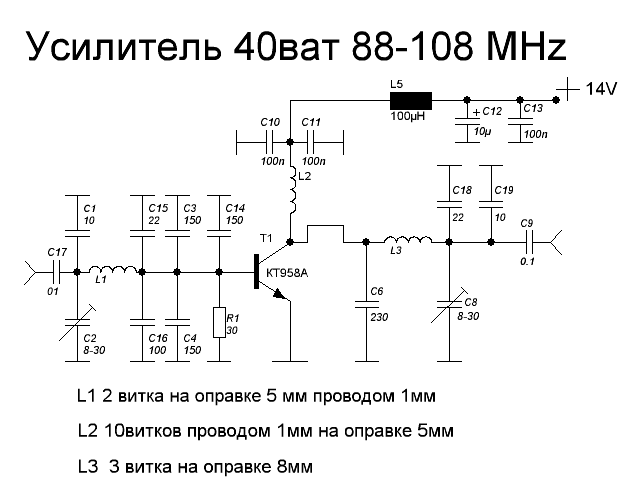

Схема мощного укв транзисторного передатчика. УКВ передатчик на транзисторах: схема, описание работы и сборка — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как собрать простой УКВ передатчик на двух транзисторах. Какие детали потребуются для сборки. Как настроить частоту передатчика. Какова дальность действия такого передатчика.

Содержание

Схема УКВ передатчика на двух транзисторах

Рассмотрим схему простого, но эффективного УКВ передатчика на двух транзисторах:

«` L2 Антенна Генератор Усилитель «`

Данный передатчик состоит из двух основных каскадов:

Задающий генератор на транзисторе VT1, выполненный по схеме емкостной трехточки
Усилитель мощности на транзисторе VT2

Несущая частота генератора модулируется с помощью конденсаторного микрофона. Усилительный каскад на VT2 выполняет две функции — усиление мощности сигнала и развязку антенны от частотозадающей цепи генератора.

Детали для сборки УКВ передатчика

Для сборки данного передатчика потребуются следующие компоненты:

Транзисторы VT1 и VT2 — любые маломощные высокочастотные с коэффициентом усиления не менее 100 и граничной частотой от 300 МГц

Резисторы мощностью 0,125 Вт
Малогабаритные конденсаторы
Конденсаторный микрофон (можно использовать от старого магнитофона)
Катушка L1 — 5 витков провода ПЭВ-2 диаметром 0,5 мм на оправке 5 мм
Катушка L2 — 25 витков такого же провода на оправке 5 мм
Антенна — кусок многожильного провода длиной 50-80 см

Настройка частоты передатчика

Для настройки рабочей частоты передатчика выполните следующие шаги:

Включите передатчик
На УКВ-приемнике настройтесь на частоту около 100 МГц
Пластиковой отверткой плавно поворачивайте движок подстроечного конденсатора C3 до пропадания шума в динамике приемника
Если не удается поймать сигнал конденсатором, попробуйте раздвигать и сдвигать витки катушки L1
Проверьте дальность действия и качество звука

При небольшой дальности попробуйте настроить приемник на другую частоту или точнее подобрать конденсатор C3

Дальность действия УКВ передатчика

Средняя дальность действия данного УКВ передатчика в городских условиях составляет около 300 метров. На дальность влияют следующие факторы:

Длина антенны (оптимально 50-80 см)
Напряжение питания (3-5 В)
Окружающие препятствия и помехи
Чувствительность приемника

При благоприятных условиях и использовании чувствительного приемника дальность может достигать 500-1000 метров.

Преимущества двухкаскадной схемы

Рассмотренная схема УКВ передатчика на двух транзисторах имеет ряд преимуществ по сравнению с однотранзисторными вариантами:

Высокая стабильность несущей частоты
Повышенная дальность действия
Частота не уходит при касании антенны руками
Более качественная модуляция сигнала

Простота настройки

Компактность конструкции

Несмотря на наличие двух транзисторных каскадов, данный УКВ передатчик отличается компактностью. Вся конструкция легко помещается в спичечный коробок. Это достигается за счет:

Использования миниатюрных компонентов
Плотной компоновки деталей на печатной плате
Применения SMD-компонентов (при желании еще больше уменьшить размеры)
Сворачивания антенны в спираль

Компактные размеры позволяют использовать передатчик в портативных устройствах.

Питание УКВ передатчика

Для питания данного УКВ передатчика можно использовать следующие варианты:

Батарейка типа «Крона» на 9В (через стабилизатор на 5В)
Две-три пальчиковых батарейки AA или AAA
Литиевый аккумулятор на 3.7В
Внешний стабилизированный блок питания на 3-5В

Ток потребления передатчика составляет 8-10 мА. При использовании батарейного питания время непрерывной работы может достигать нескольких десятков часов.

Области применения

Компактный УКВ передатчик на двух транзисторах может найти применение в следующих областях:

Радиолюбительские эксперименты
Обучение основам радиотехники
Беспроводные микрофоны
Простые системы радиоуправления
Передача телеметрии
Маломощное локальное радиовещание

При этом важно соблюдать правила использования радиопередающих устройств и не создавать помех другим службам.

Возможные модификации схемы

Рассмотренную базовую схему УКВ передатчика можно модифицировать для улучшения характеристик:

Добавление кварцевого резонатора для стабилизации частоты
Применение частотной модуляции вместо амплитудной
Увеличение выходной мощности за счет дополнительного усилительного каскада

Добавление схемы шумоподавления
Реализация многоканального режима работы

Такие модификации позволят создать более функциональное устройство для конкретных задач.

Схема УКВ ЧМ передатчика на одном транзисторе (КТ315)

Передатчик имеет дальность действия 10…15 м, что позволяет осуществлять передачи в пределах квартиры. Его можно использовать для трансляции звукового сопровождения телевизора на УКВ приемник (66…74 МГц) с наушниками и тем самым смотреть передачи, не мешая окружающим. Если передатчик присоединить к линейному выходу плейера, то можно прослушивать магнитные записи на УКВ приемник.

Принципиальная схема

Передатчик представляет собой автогенератор малой мощности и собран на кремниевом высокочастотном транзисторе типа КТ315 (рис. 1). Потребляемый ток передатчиком составляет около 1 мА.

По сути это та же самая схема что и в публикации Простой УКВ ЧМ радиопередатчик на одном транзисторе (П416, ГТ313), только применен транзистор N-P-N структуры.

Питается устройство от источника постоянного напряжения 9 В, например, батареи типа «Крона». В автогенераторе осуществляется частотная модуляция колебаний электрическими сигналами, поступающими от модулятора, каким является, например, УЗЧ телевизора, на базу транзистора VT1. Передатчик собирается на монтажной планке и помещается в корпус.

Рис. 1. Принципиальная схема передатчика УКВ-ЧМ на одном транзисторе.

Антенну лучше использовать телескопическую, это позволит подобрать оптимальную длину антенны для качественной передачи радиоволн при настройке передатчика. Частота передачи устанавливается конденсатором С4, а устойчивая генерация — С5. Катушка LI бескаркасная и имеет 5 витков провода ПЭВ-2 диаметром 0,56 мм. Диаметр намотки — 4 мм, длина намотки — 12 мм.

Настройка

Передатчик настраивают следующим образом: включают УКВ приемник и устанавливают его указатель настройки в том месте диапазона, где не прослушиваются радиостанции.

Затем включают передатчик, подключенный к линейному выходу плейера, конденсатор С5 устанавливают в среднее положение и, вращая конденсатор С4, добиваются прослушивания магнитной записи в радиоприемнике.

В противном случае раздвигают или сжимают витки катушки и изменяют длину антенны. Изменяя емкость конденсатора С5, добиваются неискаженной передачи сигнала. При трансляции звукового сопровождения телепередач сигнал снимают в телевизоре с гнезда для подключения наушников.

Для этого придется приобрести штеккер соответствующего диаметра и припаять к нему соединительные провода. Свободные концы такого удлинителя можно припаять к разъему ХР1.

Литература: В.М. Пестриков. Энциклопедия радиолюбителя.

Простые УКВ ЧМ (FM) радиопередатчики на транзисторах (КТ3102, КТ315, КП305)

Радиоэлектроника, схемы, статьи и программы для радиолюбителей.

Схемы
- Аудио аппаратура
  - Схемы транзисторных УНЧ
  - Схемы интегральных УНЧ
  - Схемы ламповых УНЧ
  - Предусилители
  - Регуляторы тембра и эквалайзеры
  - Коммутация и индикация
  - Эффекты и приставки
  - Акустические системы
- Спецтехника
  - Радиомикрофоны и жучки
  - Обработка голоса
  - Защита информации
- Связь и телефония
  - Радиоприёмники
  - Радиопередатчики
  - Радиостанции и трансиверы
  - Аппаратура радиоуправления
  - Антенны
  - Телефония
- Источники питания
  - Блоки питания и ЗУ
  - Стабилизаторы и преобразователи
  - Защита и бесперебойное питание
- Автоматика и микроконтроллеры
  - На микроконтроллерах
  - Управление и контроль
  - Схемы роботов
- Для начинающих
  - Эксперименты
  - Простые схемки
- Фабричная техника
  - Усилители мощности
  - Предварительные усилители
  - Музыкальные центры
  - Акустические системы
  - Пусковые и зарядные устройства
  - Измерительные приборы
  - Компьютеры и периферия
  - Аппаратура для связи
- Измерение и индикация
- Бытовая электроника
- Автомобилисту
- Охранные устройства
- Компьютерная техника
- Медицинская техника
- Металлоискатели
- Оборудование для сварки

Ретропередатчик — Самодельные — Трансиверы, узлы и блоки — Каталог статей и схем

На страницах форума CQHAM.
ru В.Т.Поляковым, RA3AAE, поднята интересная, на наш взгляд, ретротема. Напоминаем нашим читателям, что на страницах СМР в рамках рубрики «Ретро…» уже не раз публиковались материалы подобного направления (список со ссылками приведен в анонсе статьи).

По теме, поднятой В.Т.Поляковым, в архивах СМР была найдена простенькая схема передатчика средневолнового диапазона. В 60-е годы прошлого века подобные аппараты, собранные юными радиолюбителями, с успехом «глушили» радиостанции, принимаемые модными тогда переносными ВЭФами, «Спидолами»…, обязательными у гуляющей «стильной» молодежи более старшего возраста, но менее просвещенной в радиотехнике …
Над более старшими товарищами, родителями, можно было пошутить, «наведя» помехи приему ТВ передач, – гармоник, похоже, хватало и на частоты каналов телеприемников.

Вот схема этого передатчика (рис.1). Без применения усилителя с электродинамическим микрофоном несущей хватало, чтобы создать помехи телеприему в комнате на удалении до 6 м, а приемникам СВ диапазона – до 30 м. Подключали и внешнюю телескопическую антенну…
Рис.1

Малогабаритный радиопередатчик из Радио № 9 – 1957 г., вероятно, послужил прототипом для создания «игрушки 60-х». Интересен тот факт, что «передатчик был испытан также и на 80-и 40-метровых любительских диапазонах, где были получены хорошие результаты». Радиолюбителям, решившим повторить конструкции (приведенной выше или из статьи, публикуемой ниже), естественно, не следует забывать о виде модуляции, которая в этих передатчиках АМ…

Приведенная ниже статья В.Ломановича (материалы позаимствованы из форума CQHAM.ru) публикуется в реферативном варианте. Полный архив статьи и др. материалов к ней можно скачать отсюда.

Разработано по заданию редакции журнала „Радио»

В.Ломанович. Малогабаритный радиопередатчик

Выпускаемые нашей промышленностью полупроводниковые триоды успешно могут быть использованы в генераторах для сверхминиатюрных передатчиков-передвижек.
Такие передатчики могут работать в радиусе от нескольких десятков метров до километра, в зависимости от типа примененного триода, антенного устройства и напряжения источников питания. Весьма существенную роль при этом играет также вопрос выбора рабочей частоты н чувствительность приемного устройства.
Ниже приводится описание конструкции простого радиотелефонного передатчика, выполненного на одном полупроводниковом триоде, предназначенном для работы в диапазоне 1715—1800 кгц.

СХЕМА
Принципиальная схема передатчика изображена на рис. 1. Полупроводниковый триод П6Б (ПП1) включен по схеме с заземленным основанием.
В передатчике были испытаны также плоскостные триоды типа П1Е и П2Б и точечные триоды типа С2Г и С1Е.С этими триодами были получены также достаточно хорошие результаты. При переходе от одного типа триода к другому требуется только подобрать начальное напряжение на эмиттере (с помощью переменного сопротивления R1) и установить рабочий режим применительно к данному типу триода. Так как при такой схеме включения полупроводникового триода фаза напряжения на эмиттере совпадает с фазой напряжения на коллекторе, то это позволяет весьма просто через конденсатор С1 осуществить положительную обратную связь между эмиттерной и коллекторной цепями. Такой генератор будет работать аналогично обычному ламповому генератору с емкостной обратной связью, собранному по схеме трехточки.

Модуляция осуществляется в цепи эмиттера. При изменении сопротивления угольного микрофона в такт колебаниям НЧ будет меняться падение напряжения на сопротивлении R1, а следовательно, и напряжение между эмиттером и основанием. Начальное напряжение на эмиттере подбирается регулировкой с помощью переменного сопротивления R, которое используется также для перестройки передатчика в пределах заданного диапазона частот. Это происходит потому, что при изменении величины этого сопротивления изменяется и ток коллектора, проходящий через контурную катушку L1, внутри которой находится ферритовая магнитная антенна. Изменяющийся ток коллектора создает переменное подмагничивание катушки L1, что, в свою очередь, меняет магнитную проницаемость сердечника, а следовательно, и индуктивность катушки L1, которая совместно с конденсаторами С1 С2 и С3, собственной емкостью, емкостью монтажа и триода образует колебательный контур генератора. Так, например, для перекрытия полосы частот от 1715 до 1800 кгц необходимо изменить величину сопротивления R1 от 200 до 400 ом. В целях получения более плавной «настройки» можно рекомендовать вместо одного переменного сопротивления в 1 ком в эту цепь последовательно включить ограничивающее постоянное сопротивление около 100 ом и переменное на 250 ом.

Сопротивление R2, подключенное параллельно угольному микрофону, ограничивает глубину модуляции. Величина его в зависимости от типа микрофона подбирается практически во время налаживания передатчика.
Конденсаторы С4 и С5 служат для того, чтобы в источник питания не проникала высокочастотная составляющая тока коллектора. Емкость конденсатора С4 должна быть не менее 2000—3000 пф.
Конденсатор С5 должен представлять достаточно малое сопротивление для токов ВЧ и в то же время не шунтировать напряжение НЧ, развиваемое микрофоном. Наивыгоднейшее значение емкости конденсатора C5 также подбирается практически и может меняться в пределах от 0,05 до 0,25 мкф.

КОНСТРУКЦИЯ и ДЕТАЛИ
Передатчик вместе с источниками питания помещается в общем корпусе размерами 95 X 40 X 20 мм. В качестве магнитной антенны используется ферритовый стержень диаметром 8 мм и длиной 160 мм (от приемника «Дорожный»). Антенна входит в катушку L1 контура с легким трением и в нерабочем положении может свободно выниматься. Весит передатчик вместе с источниками питания и антенной 180 г, без антенны 140 г.

Корпус передатчика изготовлен из листовой латуни толщиной 0,3 мм, одна из его стенок, во избежание образования короткозамыкающего витка вокруг катушки контура генератора, сделана из изоляционного материала (гетинакс толщиной 0,8 мм².
Кроме того, в верхней стенке корпуса, сквозь которую проходит магнитная антенна, еще дополнительно сделан пропил.
Кнопочный переключатель Вк1 и Вк2 сдвоенный. Микрофонный капсюль укрепляется на передней стенке передатчика, от корпуса он должен быть изолирован. В передатчике применен малогабаритный (диаметром 30 мм), угольный микрофон от слухового аппарата, но может быть использован любой другой угольный микрофон с небольшим внутренним сопротивлением (например, от телефонных аппаратов МБ).

Контурная катушка L1 намотана на гетинаксовом каркасе диаметром 10 мм, она содержит 35 витков провода лицендрат 13 X 0,07 мм. Индуктивность катушки со вставленным ферритовым сердечником равна 80 мкгн.
При изготовлении каркаса для катушки следует проточить его внутреннее отверстие таким образом, чтобы ферритовый стержень входил в катушку с небольшим усилием, но, однако, мог из нее при необходимости выниматься. Для фиксации и определения рабочего положения магнитной антенны на стержне следует сделать отметку.
Высокочастотный дроссель Др1 выполнен на ферритовом сердечнике диаметром 3 мм и длиной 17 мм. Его обмотка содержит 400 витков провода ПЭЛШО 0,07, индуктивность равна 1,8 млгн. Конденсаторы С1, С2 и С3 керамические, типа КТК-1; конденсатор С4 — миниатюрный, керамический, типа КТМ; конденсатор С5— металлобумажный, малогабаритный, типа МБМ.

Потребляемый передатчиком ток 5—6 ма. Для питания передатчика можно использовать одну секцию галетной батареи типа 49-САМЦГ-0.25-П (от слуховых аппаратов). Для постоянного питания передатчика от сухих гальванических батарей корпус его рациональнее сделать применительно к размерам батареи.

МОНТАЖ и НАЛАЖИВАНИЕ ПЕРЕДАТЧИКА
Общий вид монтажа передатчика на гетинаксовой планке показан на рис. 6.
На время наладки в цепь коллектора следует включить между минусом батареии и концом катушки L1 миллиамперметр постоянного тока со шкалой 0—20 ма. Для проверки генерации потребуется собрать простейший пробник с микроамперметром; схема такого пробника приведена на рис. 7.
В качестве дросселя ВЧ для пробника может быть использован любой проходящий дроссель, имеющий индуктивность порядка 1—3 мгн.
При наладке виток связи пробника приближается к магнитной антенне передатчика, и по отклонению стрелки микроамперметра можно судить о наличии генерации.

Далее следует установить наивыгоднейший рабочий режим генератора путем подбора величины сопротивления R1. Вращая движок сопротивления R1 наблюдают одновременно за показаниями контрольного миллиамперметра, включенного в цепь питания, н показаниями прибора высокочастотного пробника-индикатора. При этом микрофонный капсюль обязательно должен находиться в вертикальном (рабочем) положении, а положение витка связи высокочастотного индикатора по отношению к магнитной антенне не должно меняться. По мере уменьшения сопротивления R1 ток в цепи коллектора полупроводникового триода ПП1 будет возрастать, одновременно будут увеличиваться и показания прибора высокочастотного индикатора. При достижении тока коллектора определенной величины (для П6Б 5—6 ма, для триодов других типов до 10 ма) дальнейшее уменьшение сопротивления R1 хотя и будет сопровождаться увеличением тока коллектора, однако заметного изменения показаний прибора пробника наблюдаться не будет. Это положение движка переменного сопротивления R1 будет соответствовать наивыгоднейшему режиму работы передатчика.

Подгонку рабочего диапазона передатчика следует производить, не изменяя в значительных пределах величину сопротивления R1. Подгонка диапазона осуществляется путем подбора величины емкости конденсатора С3, однако для диапазона 1715—1800 кгц не следует брать его меньше 50 пф. Если в процессе настройки емкость С3 окажется большей 50 пф, то выгоднее будет несколько уменьшить индуктивность катушки L1, отмотав от нее один-два витка. Перестройка передатчика в пределах диапазона осуществляется также с помощью сопротивления R1 (с уменьшением его частота колебаний на выходе будет также уменьшаться). Это обстоятельство следует учитывать при подгонке диапазона, с тем чтобы получить наибольшую отдачу в том его участке, где в основном предполагается работать. При желании можно также, подобрав наивыгоднейшую величину сопротивления R1, заменить его соответствующим постоянным сопротивлением и работать на одной какой-нибудь определенной частоте или, подключив параллельно конденсатору С3 небольшой конденсатор переменной емкости, осуществлять перестройку в желаемом диапазоне.

Передатчик был испытан также и на 80-и 40-метровых любительских диапазонах, где были получены хорошие результаты. Для диапазона 3500—3600 кгц катушка L1содержит 14 витков провода ПЭЛ-1 1,0, индуктивность ее со вставленным ферритовым сердечником равна 28 мкгн, конденсатор С3 равен 75 пф. Для диапазона 7000—7100 кгц катушка L1 содержит восемь витков провода ПЭЛ-1, 1,0, индуктивность — 15мкгн. Конденсатор С3 — 30 пф. Каркасы для катушек имеют те же размеры, намотка производится вплотную. При необходимости перехода с одного диапазона на другой можно предусмотреть возможность смены контуров, для чего катушки следует снабдить контактными шпильками и установить на монтажной планке гнезда. При отсутствии ферритового стержня для магнитной антенны можно для работы использовать небольшую штыревую антенну длиной от 0,75 до 1,0 м, при этом следует стремиться по возможности получить наибольшую добротность у катушки L1. В этом случае настройку можно производить только конденсатором переменной емкости.

Остается сказать несколько слов о подборе сопротивления R2, шунтирующего угольный микрофон. Его величина устанавливается практически прн прослушивании работы передатчика на приемнике, и проще всего для этого применить переменное сопротивление порядка 3—5 ком и временно подключить его в микрофонную цепь, с тем чтобы в дальнейшем после определения наивыгоднейшей величины его заменить соответствующим постоянным.
Источник: Радио № 9 – 1957 г.

УКВ передатчик – FROLOV TECHNOLOGY

Несложный укв передатчик на двух маломощных транзисторах, собранный по приведённой ниже схеме, выгодно отличается от устройств на одном транзисторе тем, что имеет высокую стабильность несущей частоты и повышенную дальность работы, частота не уходит даже при касании антенны руками. Средняя дальность действия в городских условиях составляет 300 метров, при использовании антенны длинной около 50 см и напряжении питания от 3 до 5 вольт. Ток потребления составляет 8-10 миллиампер, рабочая частота передатчика равна 100 МГц и может регулироваться в небольших пределах. Вся конструкция легко помещается в спичечный коробок.

Принципиальная схема устройства :

Двух каскадный укв передатчик состоит из задающего генератора на транзисторе VT1 выполненного по схеме ёмкостной трёхточки, несущая частота которого модулируется конденсаторным микрофоном, и усилителя мощности на транзисторе VT2. Оконечный каскад одновременно выполняет две функции, усиление мощности и развязку антенны с частотозадающей цепью генератора на VT1, в связи с этим повышается стабильность и дальность действия устройства.

Транзисторы в передатчике укв диапазона можно заменить на любые маломощные, с коэффициентом передачи тока не менее 100 и граничной частотой не менее 300 МГц, все резисторы мощностью 0,125 ватт, конденсаторы любые малогабаритные, конденсаторный микрофон подойдёт от старого магнитофона. Катушка L1 состоит из 5 витков провода в эмалевой изоляции диаметром 0,5 мм, намотанных на 5 мм оправку, L2 выполняет функцию дросселя и содержит 25 витков такого же провода намотанных на оправку 5 мм. Антенной жучка служит кусок многожильного провода 0,5 мм длинной 50-80 см, для уменьшения габаритов его можно скрутить в спираль.

После включения передатчика, на любом укв радиоприёмнике установите частоту приблизительно 100 МГц, и пластиковой отвёрткой плавно поворачивайте движок подстроечного конденсатора C3 до пропадания шума в динамике радиоприёмника, если конденсатором не удаётся поймать сигнал, то попробуйте раздвигать и сдвигать витки катушки индуктивности L1. Последним этапом настройки является проверка дальности действия и качества звука, если расстояние связи небольшое, то вероятнее всего вы попали не на основную частоту работы жучка, в этом случае попытайтесь настроить приёмник на другую частоту, или точнее подобрать конденсатор C3.

Передатчик(АМ) СВ-ДВ на одном транзисторе.

Радиовещание в диапазонах СВ — ДВ в основном, прекращено в РФ с 2014 года.
Причиной этого называют экономическую нецелесообразность поддержания устаревших передатчиков этого диапазона, а так же отсутствие комплектующих для их ремонта.
Это можно понять, подобное происходит не только у нас, но и во многих других странах(пока не во всех). Но как быть например, начинающим радиоконструкторам? На страницах многочисленных сайтов, их до сих пор ожидают разнообразные схемы транзисторных приемников прямого усиления.
Отказаться от их реализации совсем? Но электронные схемы сами по себе, не в чем не виноваты и определенно, имеют право на существование.

А что говорить о массе старых, но вполне еще исправных приемников СВ-ДВ диапазонов, оставшихся на руках у населения?
Выход из создавшейся ситуации люди (причем,по всему миру!) нашли легко и быстро.
Если замолчали большие радиостанции широкого вещания, что может помешать заменить их миниатюрными персональными передатчиками? Собрав буквально из нескольких деталей крайне простое устройство можно оживлять приемники СВ-ДВ прямого усиления в радиусе нескольких десятков а супергетеродины — сотен метров. Едва ли это может как раньше, считаться каким-то там пиратством или радиохулиганством. Ведь как вы сами понимаете, диапазон СВ-ДВ оказался фактически, в данный момент — не востребован структурами нашего государства.

Итак, предложенная схема представляет собой генератор синусоидальных колебаний с индуктивной обратной связью, реализованный на одном транзисторе + модулятор на трансформаторе.

Транзистор — любой маломощный высокочастотный структуры p-n-p. Например, германиевые П401, П402, и т. д. — вплоть до П416.
Кремниевые — КТ361, КТ3107 с любой буквой. N-p-n транзисторы(КТ315, КТ3102) тоже можно использовать, но придется поменять полярность питания. L1 для диапазона СВ имеет 100 витков, ДВ — 250 витков провода ПЭЛ 0,1 — 0,25. Катушка L2 15-25 витков такого же провода. Сердечник — отрезок от магнитной антенны малогабаритного транзисторного приемника.

Величина резистора R1 подбирается так, что бы величина эмиттерного тока составляла 15 — 20 мА. Трансформатор для модуляции можно взять любой малогабаритный понижающий сетевой(с 220 до 15-30в), хорошо подойдет трансформатор от старой радиоточки. Сигнал звуковой частоты с выхода усилителя (например, усилителя компьютерных колонок) подается на его низкоомную обмотку(8-12 Ом), ток питания протекает через высокоомную(50-150 Ом).

Для уменьшения габаритов схемы можно самому намотать трансформатор(что я и сделал). Проще всего взять миниатюрный фазоинверсный транс из выходного каскада старого транзисторного приемника, смотать 2 вторичные обмотки, оставив только первичную(у «Альпиниста» — около 120 ом). Затем используя смотанный провод намотать 150 — 200 витков. Конденсаторы С1,С3 можно использовать любых типов, причем С3(4700пФ) можно и не ставить — все отлично работает и без него.

Для питания схемы лучше использовать отдельный блок питания с выходным напряжением 8-10в, элемент «Крона» на самом деле, не лучший вариант — его на долго не хватит.
Конденсатор для подстройки — любой переменный, от малогабаритного транзисторного приемника, воздушный или керамический — неважно. Если он двухсекционный(от супергетеродина) — используется одна секция. В качестве антенны можно использовать провод длиной не менее 10 метров. Для заземления — радиаторы отопления и металлические водопроводные трубы, в отсутствие таковых — зарытый в землю полутораметровый металлический штырь или уголок.

Говоря по правде, если необходимо обеспечить радиотрансляцию в радиусе 10-15 метров, длинной антенны и заземления может и не понадобиться — достаточно будет уровня сигнала, излучаемого магнитной антенной. Но если нужно увеличить дистанцию до 100 и более метров — без них не обойтись. Максимальное расстояние приема при этом, достаточно сильно будет зависить от чувствительности вашего приемника

Простые супергетеродинные приемники на двухзатворных полевых транзисторах. Часть 2

На основе схемы, рассмотренной в первой части статьи (рис.2), изменяя параметры только входных и гетеродинных контуров можно создавать самые разные варианты любительских приемников на НЧ диапазоны.

Двухдиапазонный приемник на 80 и 160м

Фрагмент принципиальной схемы ВЧ блока двухдиапазонного варианта приемника на 80 и 160м приведена на рис.5. Не показанная часть схемы полностью соответствует базовому варианту (см. рис.2), для облечения чтения нумерация совпадающих элементов сохранена, вновь введенные ее продолжают.

В показанном на схеме положении переключателя SA1 включен диапазон 160м. Двухконтурный ПДФ L1C1C2C3L2C4C5С6 аналогичен по структуре примененному в базовом варианте и имеет полосу пропускания не уже 1,8-2Мгц. Внешняя антенна подключаются аналогично базовому варианту. Для перехода на 80м диапазон замыкаются контакты переключателя SA1 и параллельно катушкам L1,L2 величиной 22мкГн подключаются катушки L5,L6 величиной 8,2мкГн, в результате полоса пропускания ПДФ смещается точно на частоты диапазона 80м – 3,5-3,8МГц. Контур ГПД на 160м диапазоне состоит из катушки L3, КПЕ С38 и растягивающих конденсаторов С40,С8,С9, и С10, величина последних выбрана из расчета обеспечить с достаточным запасом диапазон перестройки 2,28-2,52Мгц. При включении 80м диапазона параллельно L3 подключаются катушка L7 и конденсатор С41, в результате диапазон перестройки ГПД смещается к требуемому 3,98-4,32Мгц, с некоторым запасом. Немного расширенный диапазон перестройки ГПД позволил отказаться от операции их точной укладки.

Для улучшения повторяемости было решено полностью отказаться от самодельных катушек и выполнить ВЧ цепи на малогабаритных аксиальных дросселях стандартных номиналов (типа ЕС24 и т.п.). Благодаря дополнительно проведенной оптимизации значений контурных элементов под стандартный номинальный ряд удалось упростить не только схему, но и настройку. В результате при установке исправных деталей указанных на схеме номиналов ВЧ блок практически не требует настройки, достаточно только подстроить триммеры С39 и С42 по максимуму сигнала на середине 160м диапазона.

Разумеетмя, что при отсутствии готовых дросселей можно применить самодельные катушки, самостоятельно рассчитав требуемое кол-во витков, например по методике, приведенной в первой части статьи. При этом схему можно еще более упростить, отказавшись от триммеров, а настройку ВЧ блока провести по стандартной или упрощенной методике, приведенной ниже.

Трехдиапазонный приемник на 20,40 и 80м

Этот приемник немного сложнее, но и совершеннее предыдущих.
Его принципиальная схема приведена на рис.6. Сигнал с антенного разъема подается на

регулируемый аттенюатор, выполненный на сдвоенном потенциометре R25 и далее через катушку связи L1 поступает на двухконтурный полосовой диапазонный фильтр (ПДФ) L2C5С11, L3C17С21 с емкостной связью через конденсатор С10. Переключение диапазонов производится трехпозиционным переключателем. В положении контактов, показанном на схеме включен диапазон 14МГц. При переключении на 7МГц к контурам подключаются дополнительные контурные конденсаторы С4,С9 и С16,С20, смещающие резонансные частоты контуров на середину рабочего диапазона и дополнительный конденсатор связи С15. При переключении на диапазон 3,5МГц к контурам ПДФ подключаются соответственно конденсаторы С8,С14 и С13. Для расширения полосы на 80м диапазоне введены резисторы R1,R2. Этот трехдиапазонный ПДФ рассчитан на применение большой, полноразмерной антенны и сделан по упрощенной схеме всего на двух катушках, что оказалось возможным благодаря нескольким особенностям — верхние диапазоны, где требуется бОльшие чувствительность и селективность — узкие (меньше 3%), нижний 80м, где очень высок уровень помех и вполне достаточно чувствительности порядка 3-5мкВ — широкий (9%). Примененная схема имеет самый большой коэф.передачи по напряжению на 14Мгц с почти пропорциональным частоте снижением в сторону 3,5Мгц, причем избирательность по зеркальному каналу при ПЧ 500кГц даже на 14Мгц будет порядка 30дБ — вполне приличное значение, учитывая, что в полосе 13-13,35Мгц нет мощных вещательных станций.

Приемник работает очень чисто, даже без аттенюатора без заметных на слух перегрузок держит сигнал – уровнем как минимум до S9+40дБ. Чувствительность при с/шум=10дБ не хуже 3мкВ (80м) и 1мкв (40 и 20м). Ток потребления в покое — порядка 20мА и не более 50мА при максимальной громкости на динамик 8 Ом.
Гетеродин выполнен по схеме индуктивной трехточки ( схема Хартли) на полевом транзисторе VT3. Контур гетеродина содержит катушку L5 и конденсаторы С18,С19. Конденсатором переменной емкости (КПЕ) С51 частота генерации перестраивается в пределах 13,48-13,87МГц. При переключении на 7МГц к контуру параллельно С18 и С19 подключаются дополнительные растягивающие конденсаторы С6 и С7,С12, смещающие диапазон перестройки частоты до 7,48-7,72МГц. При переключении на диапазон 3,5МГц подключаются соответственно конденсаторы С1 и С2С3, а диапазон перестройки ГПД равен 3,98-4,32МГц. Связь контура с цепью затвора VT3 осуществляется посредством конденсатора С22, на котором, благодаря выпрямляющему действию p-n перехода диода VD1, образуется отрицательное напряжение автосмещения, достаточно жестко стабилизирующее амплитуду колебаний в широком диапазоне частот. Так, например, при возрастании амплитуды колебаний запирающее выпрямленное напряжение также увеличивается и усиление транзистора падает, уменьшая коэффициент положительной обратной связи (ПОС). Собственно, ПОС получается при протекании тока транзистора по части витков катушки L5. Отвод к истоку сделан от 1/3 части общего числа витков.

Сигнал ГПД подается на второй затвор смесителя VT2 через буферный истоковый повтотитель VT1. Это вызвано тем, что на верхнем 20м диапазоне при ПЧ 500кГц частоты настройки контуров ДПФ и ГПД очень близки, поэтому реактивное сопротивление контура ГПД для частоты сигнала велико и сильные эфирные сигналы (уровнем S9+40дБ и более) через межзатворную емкость смесителя VT2 попадают непосредственно в контур ГПД, что приводит пусть к небольшой, но заметной на слух, паразитной модуляции — в принимаемом сигнале появляется неприятный призвук. Применение истокового повторителя VT1 полностью устраняет этот эффект, но при этом ток потребления приемника в покое увеличился до 20мА.

Остальная часть схемы полностью соответствует базовому варианту.

Все детали приемника, кроме разъемов, переменных резисторов и КПЕ, смонтированы на плате из одностороннего фольгированного стеклотекстолита размером 67,5х95мм. Авторский чертеж платы со стороны печатных проводников приведен на рис. 7,

расположение деталей – на рис.8,

а фото собранной платы на рис.9.

Чертёж печатной платы в формате lay можно скачать здесь

на чертеже предусмотрено посадочное место под три наиболее распространенных конструктива ЭМФ (круглых и прямоугольных). С целью уменьшения размеров, плата рассчитана на установку в основном SMD компонентов — резисторы и дроссель L6 типоразмера 1206, а конденсаторы 0805, электролитические импортные малогабаритные. Триммеры CVN6 фирмы BARONS или аналогичные малогабаритные. В качестве SA1,SA2 применены переключатели П2К с независимой фиксацией и четырьмя переключающими группами. Технологические перемычки J1,J2, подобные применяемым на компьютерных материнских платах и адаптерах.
В качестве VT1,VT3 можно применить практически любые современные полевые транзисторы с p-n переходом, с начальным током стока не менее 5-6мА – BF245В,С, J(U)309 -310, КП307Б, Г, КП303Г, Д, Е, КП302 А,Б. В качестве VT4 применимы любые кремниевые с коэффициентом передачи тока на менее 100, BC847- ВС850, MMBT3904, MMBT2222 и т.п.

Катушки приемника L1-L4 выполнены на малогабаритных каркасах от малогабаритных катушек ПЧ 455 кГц размерами 8х8х11 мм, от широко распространенных недорогих импортных радиоприемников и магнитол, подстроечником которых служит ферритовый горшок, имеющий резьбу на наружной поверхности и шлиц под отвертку. Катушки L2-L3 содержат по 9 витков провода ПЭЛ, ПЭВ диаметром 0,13-0,23мм. Катушка связи L1 наматывается поверх нижней части катушки L2 и содержит 1 виток, а катушка связи L4 наматывается поверх нижней части катушки L3 и содержит 5 витков такого же провода. Гетеродинная катушка L3 намотана на импортном малогабаритном многосекционном каркасе контура ПЧ 10,7 МГц. Она содержит 19 витков провода ПЭЛ (ПЭВ) диаметром 0,13-0,17мм, отвод от 7 витка. Намотку следует проводить с максимальным натяжением провода, равномерно размещая витки во всех секциях каркаса, после чего катушка плотно фиксируется штатной капроновой гильзой. Весь контур заключен в штатный латунный экран.

При необходимости все катушки можно выполнить на любых других, доступных радиолюбителю каркасах, разумеется изменив число витков для получения требуемой индуктивности и, соответственно, подкорректировав чертеж печатной платы под новый конструктив.

Внешний вид приемника приведен на рис.10,

а вид на внутренний монтаж – на рис.11. Конструкция шкального механизма видна на фото.

В верхней части передней панели вырезано прямоугольное окно шкалы, сзади которого на расстоянии 1мм закреплен винтами М1,5 длиной 15мм подшкальник. На эти же винты насажены промежуточные капроновые ролики диаметром 4мм, обеспечивающие необходимый ход тросика. Шкала линейная, с отображением всех трех диапазонов. Ось, на котором закреплена ручка настройки, использована от переменного резистора типа . От этого же резистора использованы элементы крепления оси на передней панели. На оси следует сделать небольшую выточку (полукруглым надфилем, зажав в патрон электродрели ось), в которую укладывают тросик (два витка вокруг оси). Стрелка шкалы – отрезок провода ПЭВ диаметром 0,55мм. Настройка трактов НЧ и ПЧ аналогична базовому варианту. Далее, подключив высокоомный вольтметр (например, китайский цифровой мультиметр) через развязывающий резистор 51-100кОм к затвору VT3, убеждаемся, что на всех диапазонах отрицательное напряжение автосмещение не менее 1В. Затем по падению напряжения на R4 проверяем ток стока VT1 и если он более 7-8мА, увеличиваем R4 до получения требуемого, допустимо порядка 5-8мА.

Затем снимаем технологическую перемычку (джампер) J1 и вместо нее к этому разъему подключаем частотомер и приступаем к укладке диапазонов ГПД, которую начинаем с диапазона 20 м (переключатели SA1,SA2 отжаты). Подбором растягивающих конденсаторов С18,С19 добиваемся требуемой ширины перестройки (с небольшим запасом – порядка 15-20 кГц по краям), а сердечником катушки L5 совмещаем начало диапазона и больше катушку не трогаем. Далее, нажав переключатель SA2, переходим к укладке диапазона 40м, для чего сначала устанавливаем триммер С12 в среднее положение (это легко определить по изменению частоты при его регулировке), подбором растягивающих конденсаторов С6,С7 добиваемся как требуемой ширины перестройки, так и примерного совпадения начала диапазонов, после чего подстройкой С12 совмещаем их более точно. Затем переходим на диапазон 80м (отжав SA2 и нажав SA1) и аналогично, подбором растягивающих конденсаторов С6,С7, укладываем его границы и триммером С3 совмещаем начало диапазона с предыдущими.

При указанной выше конструкции катушки и использовании термостабильных конденсаторов группы МПО (а по сведениям автора к ним относятся практически все импортные SMD конденсаторы емкостью менее 910пФ) стабильность частоты получилась вполне приличной — после 15мин прогрева приемник держит SSB станции не менее получаса на 20м диапазоне и не менее часа — на нижних и это без всяких дополнительных усилий по термокомпенсации.

Настройку контуров ДПФ можно сделать по упрощенной методике и следует начинать с диапазона 80м. Подключив к выходу приемника индикатор уровня выходного сигнала (миливольтметр переменного тока, осциллограф, а то и просто мультиметр в режиме измерения напряжения постоянного тока к выводам конденсатора С42) устанавливаем частоту ГСС на середину диапазона, т.е. 3,65МГц. Расчетная АЧХ ПДФ на этом диапазоне широкая «двугорбая», с провалом в середине диапазона примерно на 1дБ.

Чтобы правильно настроить этот ПДФ без ГКЧ, воспользуемся следующим приемом. Временно зашунтируем катушку L3 резистором150-220 Ом и настроившись приемником на сигнал ГСС вращением сердечника катушки L2 добьемся максимального уровня сигнала (максимальной громкости приема). По мере роста громкости следует при помощи плавного аттенюатора R1 поддерживать уровень сигнала на выходе УНЧ примерно 0,3-0,5В. Если при вращении сердечника после достижения максимума наблюдается снижение шумов, это свидетельствует что входной контур у нас настроен правильно, возвращаем сердечник в положение максимума и можем приступать к следующему диапазону. Если вращением сердечника (в обе стороны) не получается зафиксировать четкий максимум, т.е. сигнал продолжает расти, то наш контур неправильно настроен и понадобится подбор конденсатора. Так если сигнал продолжает увеличиваться при полном выкручивании сердечника, емкость конденсатора контура С5(или С11) надо немного уменьшить, как правило (если катушка выполнена правильно) достаточно поставить следующий ближайший номинал. И опять проверяем возможность настройки входного контура в резонанс. И наоборот, если сигнал продолжает уменьшаться при полном вкручивании сердечника, емкость конденсатора контура С5(или С11) надо увеличить. После этого перенесем шунтирующий резистор на катушку L2 и вращением сердечника катушки L3 добьемся максимального уровня сигнала. Вот теперь ПДФ диапазона 80м настроен правильно. Больше катушки не трогаем и переходим на диапазон 20м и 40м. АЧХ ПДФ этих диапазонов узкие, одногорбые, поэтому они

настравиаются просто по максимуму сигнала в средней части диапазона – частоты соответственно 14,175 и 7,1МГц. С начала настраиваем ПДФ диапазона 20м регулировкой триммеров С5,С21, а затем – 40м, соответственно регулировкой триммеров С4,С20. При достаточно большой антенне настройку ПДФ по приведенной выше методике можно сделать непосредственно по шумам (сигналам) эфира, памятуя, что лучшее прохождение, а значит, более сильные сигналы, на диапазонах 80 и 40м будут в темное время суток, а на 20м – в светлое.

Сергей Беленецкий (US5MSQ) г.Луганск, Украина

Набор радиодеталей для сборки этого трёхдиапазонного приемника в разной комплектации можно приобрести здесь

Обсудить конструкцию приемника, высказать свое мнение и предложения можно на форуме

Многие коллеги уже изготовили трёхдиапазонный вариант, некоторые из них даже выложили своеобразные видеоотчеты о работе приемника на youtube:

Электронные схемы или конструкции передатчика

1 транзисторный FM-передатчик / FM-прослушивающее устройство. Эта схема в основном представляет собой генератор, работающий на частоте около 100 МГц. Наиболее важными частями генератора являются транзистор Q1 и настроенная цепь, которая состоит из катушки индуктивности L1 и переменного конденсатора CV1. Когда батарея подключается впервые, короткий скачок тока течет от коллектора к эмиттеру Q1, вызывая колебательный (т.е. переменный) ток, протекающий туда и обратно между L1 и CV1.Таким образом, на стыке L1 и CV1 появляется колебательное напряжение. Частота колебаний зависит от значений Ll и CV1, так что изменение значения CV1 настраивает колебания на точную требуемую частоту . __ CdS Electronic

1 Valve CW передатчик — этот передатчик был впервые построен в 1987 году и предоставил автору его первую «настоящую» установку, способную работать на расстояниях более 100 метров. он показал себя лучше, чем ожидалось: 250 км контактов были обычным явлением, а 2500 км — иногда.__ Дизайн Питера Паркера VK3YE

AM-передатчик мощностью 1 Вт для диапазона 10 метров (28 МГц) — в этом проекте вы создадите простую трехкаскадную маломощную схему вещательного типа, используя интегральную схему кварцевого генератора и AM-генератор с коллекторной модуляцией с усилителем. Вы можете подключить схему к электрическому микрофону или усиленному динамическому микрофону. Использование электрического микрофона показано (серым цветом) на схеме ниже. (Ни один усиленный динамический микрофон не имеет слишком низкого выходного напряжения для работы.минимум 100мв). Вы также можете добавить каскад предусилителя НЧ из одного транзистора, чтобы можно было напрямую подключить динамический микрофон. Вы увидите, что принимать сигнал по воздуху можно практически с любым радиоприемником AM. Хотя схемы, используемые в радиостанциях для приема AM, намного сложнее, это тем не менее дает общее представление о концепции, лежащей в основе основного передатчика. К тому же, когда он действительно работает, это очень весело! Помните, что для передачи на 10-метровом диапазоне вам понадобится действующая радиолюбительская лицензия! ! __ Разработано Гаем Роэлсом ON6MU

Усилитель FM-передатчика 1 Вт — это усилитель FM-передатчика 1 Вт с хорошей конструкцией, который можно использовать для усиления РЧ-сигнала в диапазоне 88 108 МГц.он очень чувствителен, если вы используете хорошие транзисторы, триммеры и катушки усилителя мощности RF. он имеет коэффициент усиления мощности от 9 до 12 дБ (от 9 до 15 раз). При входной мощности 0,1 Вт выходная мощность составит 1 Вт. Вы должны выбрать транзистор T1 в зависимости от подаваемого напряжения. если у вас блок питания 12 В, используйте транзисторы типа: 2N4427, KT920A, KT934A, KT904, BLX65, 2SC1970, BLY87. При питании от 18 до 24 В необходимо использовать транзисторы типа: 2N3866, 2N3553, KT922A, BLY91, BLX92A. Вы можете использовать 2N2219 на 12 В, но вы получите выходную мощность 0.4 Вт максимум .__

Четырехступенчатый FM-передатчик мощностью 1 Вт — в этой схеме FM-передатчика используются четыре радиочастотных каскада: УКВ-генератор на транзисторе BF494 (T1), предусилитель на транзисторе BF200 (T2), драйвер на транзисторе 2N2219 (T3) и усилитель мощности построен на транзисторе 2N3866 (Т4). К входу автогенератора подключен конденсаторный микрофон. __ Дизайн П. Мариан

1-ваттный FM-передатчик с ФАПЧ — это 1-ваттный FM-передатчик с ФАПЧ.Выходная мощность ВЧ варьируется от 500 мВт до 1,2 Вт в зависимости от выбранной частоты и используемого выходного ВЧ транзистора. Motorola 2N4427 вроде всегда хорошо работает. Передатчик использует CMOS PLL VCO, предотвращающий дрейф частоты. Частота выбирается переключателями DiP. Передатчик питается от источника постоянного тока 12 В, а также может питаться от аккумулятора . __

Передатчик мощности QRP 1 Вт — Передатчик QRP мощностью 1 Вт 20 м с VXO. Это хороший передатчик QRP, который можно использовать в сочетании с одним из простых приемников.Обычно эти конструкции имеют только два транзистора: один — генератор X-tal, а второй — оконечный усилитель. Хорошим примером является моя первая установка QRP, которая также описана где-то на этом сайте. Здесь VXO (Variabele X-tal Oscillator) имеет диапазон настройки 16 кГц. Этот VXO имеет дополнительный каскад драйвера для лучшей стабильности частоты, а вместо вариабельного конденсатора используется варикап-диод. Добавлен дополнительный транзистор для управления передатчиком с низким током переключения. Что вы можете сделать с таким простым передатчиком мощности QRP мощностью 1 Вт.Это настоящий маломощный передатчик, поэтому не ожидайте, что вы сможете делать с ним все, но когда условия нормальные, вы можете легко провести много QSO в течение одного дня со станциями на расстоянии до 2000 км с простой перевернутой V-образной дипольной антенной! Из Европы я даже проводил QSO через океан! __

ВЧ-усилитель мощностью 1 Вт — это универсальный ВЧ-усилитель класса C мощностью 1 Вт, который идеально подходит для маломощных FM-передатчиков. входная мощность должна быть не менее 100 мВт для достижения выходной мощности 1 Вт.Рекомендуется заключить усилитель в металлический корпус. __

УКВ РЧ-усилитель 1,3 Вт 2SC1970 88-108 МГц — Этот РЧ-усилитель мощности основан на транзисторах 2SC1970 и 2N4427. Выходная мощность составляет около 1,3 Вт, а входная мощность составляет 30-50 мВт. это все равно приведет к тому, что ваш радиочастотный сигнал исчезнет, и я советую вам использовать хороший резистор на 50 Ом в качестве фиктивной нагрузки. Для настройки этого усилителя вы можете использовать измеритель мощности / ваттметр, блок КСВ или измеритель радиочастотного поля. __

1.FM-передатчик на 5 В — только схема, описание схемы не включено __

Следящий передатчик на 1,5 В — только схема, описание схемы не включено __ Дизайн Энди Уилсон

FM-передатчик мощностью 1,5 Вт — Здесь представлен FM-передатчик мощностью 1,5 Вт. Передатчик — это установка, в которой электрические колебания генерируются антенной, когда излучаются радиоволны. Несмотря на то, что существует множество каналов с точки зрения размера, применения и частоты, каждый передатчик представляет собой осциллятор (обычно управляемый кристаллом), который генерирует электрические импульсы, несущие, с электричеством постоянной частоты.За этим следует одна или несколько настроенных колебательных цепей каскадов селективного усилителя, которые обычно производятся с умножением частоты. Модуляция может происходить при малой мощности, и даже усиление модулированного сигнала до требуемой мощности. Модуляция также может происходить при высокой мощности. при несущем сигнале и отдельно усиленном .__

1,5 В Работающий от батарейки FM-передатчик ретрансляции — эта реализация адаптирована для ретрансляции выходного сигнала проигрывателя компакт-дисков, телевизионного или радиоприемника.Я использую его, чтобы ходить по дому и слушать любимые программы, не мешая другим. Я считаю, что внутри дома и дома я могу пробраться на расстояние от 10 до 20 метров __ Design by Richard Cappels

1,5 В FM-передатчик — Задача этого 1,5-вольтового FM-передатчика заключается в создании простого маломощного передатчика для трансляции звука из различных источников звука. Этот передатчик принимает стерео вход через два резистора 470K. Поскольку на входе нет регулятора уровня звука, необходимо отрегулировать уровень звука на выходе из источника.Или вы можете просто добавить 10k в качестве регулятора входного уровня. Частота передатчика, как построено, настраивается путем расширения или сжатия катушки до желаемой частоты, и катушка может быть приклеена. Если вы хотите сделать такой, который можно настраивать, может быть проще всего уменьшить емкость конденсатора 18 пФ и установить небольшой подстроечный конденсатор параллельно индуктивности (через конденсатор пониженной емкости). Конденсаторы с переменным напряжением были бы хорошей альтернативой механическому конденсатору с переменным током, но они не предлагают большого диапазона настройки с 1.Источник питания 5 В.__

Отслеживающий передатчик

1,5 В — Потребляемый ток для этого трекера составляет 3,7 мА, поэтому батарейки 1,5 В хватит на некоторое время. Какого черта я должен слышать от вас? Когда ваша схема работает, вы должны видеть, что светодиод довольно быстро мигает. Возьмите FM-радио и поищите тихое «хумб-хамбе-хамбе-т. Д.», Равное вспышке светодиода (Тони ван Роон, вероятно, около 100 МГц). Нашли? если это положение мешает работе радиостанции __ Дизайн Тони ван Роон VA3AVR

1.Усилитель мощности 5 Вт — Здесь мы применяем всю теорию и представляем простой модуль усилителя мощности, который можно легко собрать из легко доступных компонентов. Блок-схема усилителя …__ Electronics Projects for You

1: 1 Current Balun с использованием сердечника 4C6 для ВЧ антенны — мне нравится использовать Atmel AVR Atmega PIC 16 PIC 16F876 PIC 16F84. Большую часть электроники легко сделать новичком, а кое-что — для более опытных. __ Разработан Томасом Шеррером OZ2CPU

Модулированный источник RF 100 МГц для диапазона FM — мне понадобился эталон частоты для настройки настольного адаптера канала RF RS-232 на 100 МГц в другом месте на этом сайте, когда я нашел этот кварцевый генератор Saronix в своем ящике для мусора.Несколько минут с VRStudio привели к появлению ATtiny12, чтобы сделать звук еще меньше __ Дизайн Dick Cappels

Кристаллический калибратор 100 кГц — есть много старого любительского оборудования, которое многие любители решили восстановить и вернуть к жизни. Хотя большинство ранних любительских трансиверов работают нормально, им обычно не хватает цифровых считывателей, и для настройки приходится полагаться на аналоговые циферблаты. Проблема калибровки шкалы усложняется нелинейными эффектами настроечных конденсаторов. Схема этого месяца представляет собой кварцевый калибратор 100 кГц, использующий недорогой микропроцессорный кристалл и КМОП. IC, которые легко доступны в Radio Shack.__ Разработано N1HFX

100-метровый FM-передатчик с простой схемой — это очень интересный и простой FM-передатчик, используемый для передачи звука в широком диапазоне до 100 м с использованием только одного транзистора. Вся схема FM-передатчика разделена на три основных каскада: генератор, модулятор и усилитель. Частота передачи 88-108 МГц генерируется регулировкой VC1. Входной аудиосигнал, генерируемый микрофоном, преобразуется в электрический сигнал и подается на базу транзистора T1. Транзистор Т1 используется как генератор, который генерирует частоту 88-108 МГц. Частота колебаний зависит от значений R2, C2, L2 и L3. Звук, передаваемый из цепи FM-передатчика, может приниматься стандартным FM-приемником .__

100-метровый FM-передатчик с простой схемой — это очень интересный и простой FM-передатчик, используемый для передачи звука в широком диапазоне до 100 м с использованием только одного транзистора. Вся схема FM-передатчика разделена на три основных каскада: генератор, модулятор и усилитель. Частота передачи 88-108 МГц генерируется регулировкой VC1.Входной аудиосигнал, генерируемый микрофоном, преобразуется в электрический сигнал и подается на базу транзистора T1. Транзистор Т1 используется как генератор, который генерирует частоту 88-108 МГц. Частота колебаний зависит от значений R2, C2, L2 и L3. Звук, передаваемый из цепи FM-передатчика, может приниматься стандартным FM-приемником .__

ЧМ-усилитель мощностью 100 Вт — этот усилитель мощности оснащен биполярным транзистором, известным MRF317. Как и во многих случаях применения FM-усилителей, силовой транзистор имеет смещение класса C. Все цепи импеданса (вход и выход) были определены с использованием __ Designed by Michel P

Линейный ВЧ-усилитель QRO 100 Вт с Motorola MRF454 — Линейный ВЧ-усилитель 100 Вт — Только схема, без описания схемы __ Разработано в 2001 г. — YO5OFH, Csaba Gajdos

Усилитель ВЧ мощности передатчика 100 Вт 2SC2782 — Это усилитель ВЧ мощности передатчика 6 м (50 МГц) с выходной мощностью 100 Вт. он использовался с моим FT-736R и приводом от 10 Вт для 6-метровой SSB DX. Информация о здании поступает из журнала Japan CQ.В нем используется биполярный силовой транзистор Toshiba RF. Если вы хотите сконструировать этот ВЧ-усилитель, лучше использовать двухстороннюю печатную плату для увеличения заземления и передачи тока. Мощность TX может быть настроена на 120 Вт .__

10BaseT Ethernet 10GHz BPSK link — я не знаю, с чего начать, так как вокруг все еще плавает много отдельных битов и бобов, которым все еще не хватает других битов, чтобы собрать все это воедино. Идея, которая возникла до сих пор, состоит в том, чтобы использовать карту Ethernet с подключением 10BaseT (кратко) к модему, который преобразует сигнал в BPSK. На данный момент синхронизация не выполняется, и все данные, закодированные в манчестерском коде с импульсом связи, модулируются в полосе 480 МГц с использованием BPSK. Приемник должен быть простым демодулятором BPSK на 70 МГц, восстанавливающим несущую с удвоителем частоты. Таким образом, прием iF составляет 70 МГц с полосой пропускания 40 МГц с использованием преобразованного LNB (подробнее об этом позже). Разветвитель UHF / VHFb объединитель гарантирует, что один коаксиальный кабель можно использовать для подключения части РЧ-линии к модему. РЧ-канал в настоящее время представляет собой 45-сантиметровую антенну Кассегрена.Канал с OMT разделяет горизонтальные и вертикальные сигналы. Передатчиком является преобразователь с повышением частоты G3WDG003 на 10 ГГц от Petra Suckling G4KGC и Charles Suckling G3WDG (подробнее см. Здесь). __ Дизайн Эдвард Джон Кардью

Высокоскоростная связь RS232 10 ГГц с использованием FM — высокоскоростная микроволновая связь для бедняков. Все еще работаю над этим. он использует CPLD XC9536 для связи с последовательной линией, этот чип имеет встроенный UART, дифференциальный кодировщик / декодер и манчестерский кодировщик и декодер. он просто помещается в простое 36-блочное устройство, но я все еще борюсь с FM-декодером, который должен быть как можно более простым.Любимый проект — DVB IP Gateway, поэтому он переместился в конец моего списка приоритетов. (Извините) __ Дизайн Эдвард Джон Кардью

10-метровый (28Mc) передатчик AM / CW мощностью 1 Вт с использованием транзистора BD135 — Радиолюбитель — V-U) ВЧ УСИЛИТЕЛЬ — Схема __ Разработано Гаем Роелсом ON6MU

Генератор передатчика 10-метрового диапазона для AM или CW всего с двумя транзисторами — в этом проекте вы создадите простую маломощную схему вещательного типа, используя интегральную схему кварцевого генератора и AM-генератор с коллекторной модуляцией.Вы можете подключить схему к усиленному микрофону (ни один усиленный микрофон не имеет слишком низкого выходного напряжения для работы. Требуется минимум 100 … 200 мВ). Вы также можете добавить каскад предусилителя НЧ из одного транзистора, чтобы можно было напрямую подключать микрофон. __ Разработано Гаем Роэлсом ON6MU

Проект FM-передатчика

10 мВт — этот тип печатной платы выполнен в том же стиле, что и FM-передатчик мощностью 7 Вт. Взгляните на цифровой снимок на веб-странице 7 Вт. Обратите внимание на эту картинку. все компоненты, припаянные к меди.оба компонента и медь находятся на одной стороне печатной платы. Я решил использовать этот стиль, потому что заменять компоненты было очень быстро и легко. в течение многих месяцев экспериментов. Итак, на печатной плате нет отверстий для сверления, за исключением четырех отверстий для крепления. __ Разработано braincambre500 @ yahoo.com

10W 2M CW передатчик — я использую этот простой CW передатчик для работы через спутник RS13. Используя всего 10 Вт и диполь на высоте 3 м над землей, я установил много контактов по всей Европе и через Атлантику __ Разработано EI9GQ homebrew radio

КВ-усилитель 10 Вт с KT907 — только схема, без описания схемы __ Разработан в 2001 г. — YO5OFH, Csaba Gajdos

10 Вт линейный усилитель HF — Этот проект и ваши усилия предоставят вам 0.55 Вход от 3 Вт до 10 Вт на выходе. Два линейных усилителя предназначены для использования с передатчиками QRP SSB / CW / FM / AM на любительских диапазонах 15 и 17 метров, могут питаться от источника постоянного тока 12 В. В конструкции удачный баланс выходной мощности и физических размеров. Завершенный усилитель вознаградит изготовителя чистым и более мощным выходным сигналом для установки QRP, когда условия радиосвязи станут предельными. он имеет схему RF-обнаружения (Q2), которая позволяет усилителю автоматически включаться при передаче.В этом проекте используется «классический» радиочастотный транзистор. Усилители мощности MOSFET обсуждаются и собираются в ближайшем будущем на этом сайте. __ Разработан 1999-2013 Гаем Роэлсом ON6MU

115200 Проект модема RS232 QPSK RF — проект модуляции / демодуляции QPSK __ Разработан Эдвардом Джоном Кардью

Усилитель с высоким коэффициентом усиления 1296 МГц — только схема, без описания схемы __ Разработан в 2001 году — YO5OFH, Csaba Gajdos

12-метровый передатчик AM-генератора QRP с использованием транзистора 2N2219 — в этом проекте вы создадите простую маломощную схему вещательного типа, используя интегральную схему кварцевого генератора и AM-генератор с коллекторной модуляцией. Вы можете подключить схему к усиленному микрофону (ни один усиленный микрофон не имеет слишком низкого выходного напряжения для работы (требуется не менее 100 … 200 мВ). Вы также можете добавить каскад предусилителя НЧ из одного транзистора, чтобы можно было подключить микрофон напрямую. __ Разработано Гаем Роэлсом ON6MU

SUMARTOPO PNJ: FM-передатчик с ФАПЧ

Этот простая схема AM использует 561B. Нет настройки индуктивности / емкости цепь. Конденсатор 365 пФ, подключенный между контактами 2 и 3, выполняет все тюнинг.Схема нуждается в хорошей внешней антенне и твердом заземлении. А если вы хотите еще больше улучшить работу, вставьте широкополосный усилитель перед ресивером. .. В ÂµA2240 состоит из четырех основных схемных элементов: (1) временной развертки осциллятор, (2) восьмибитный счетчик, (3) управляющий триггер, и (4) регулятор напряжения. Базовая частота генератора временной развертки (TBO) задается внешней постоянной времени, определяемой значениями R1 и Cl (1R1C1 = 2 кГц).Выход с открытым коллектором TBO равен подключен к выходу регулятора через 20 кОм ….. Один из самых интересных проектов для работы это синтезатор который может точно получить желаемые частоты. Этот синтезатор использует всего три кристалла CMOS и один транзистор PNP. Это факт, что транзистор может быть самым трудным компонентом для некоторых частей Мир!! Синтезатор будет генерировать частотный диапазон 3: 1 в любом месте. от 300 Гц до 4 000 000 Гц (4 МГц).Используя….. В Чтобы упростить конструкцию передатчика, мы использовали новую схему PLL от Motorola: MC145170. Эта ФАПЧ включает в себя предварительный делитель и серийная стандартная шина называется SPI. Мы советуем использовать версию P2, которая исправляет некоторые проблемы с инициализацией при включении питания. Эта схема ФАПЧ определенно меньше старого, поэтому мы добавили радиоплата, схема управления питанием, позволяющая ….. Этот Новый FM-передатчик очень прост в изготовлении и не требует настройки RF.Прежде всего, мы использовали интегрированный VCO: POS150 от Мини-схемы. Эта превосходная радиочастотная схема охватывает весь FM-диапазон в диапазон напряжения от 4В до 8В. Коэффициент Kvco очень стабилен во всем FM диапазон, следовательно, мы подали сигнал AF непосредственно на линия управляющего напряжения, идущая от ФАПЧ. 4 дБ ….. В кварцевый QZ1 предшествующих приемников, задававших рабочую частоту, равен больше нет на рынке. Заменен с помощью петли фазы синхронизации, позволяющей свободный выбор неопределенного частота в используемом диапазоне: 41 или 72 МГц.Шаг между каналами составляет 5 кГц, что дает нам 101 частоту в 72 МГц и 41 в 41 МГц. На практике RX19 «сканирует» 2 выбранные частоты. по….. Этот передатчик управляется ФАПЧ, частота очень стабильна и может программироваться в цифровом виде. Передатчик будет работать от 88 до 108 МГц. и выходная мощность до 500 мВт. С небольшими изменениями частота можно установить от 50 до 150 МГц. Основной осциллятор основан на транзистор Т1. Этот осциллятор называется осциллятором Колпитца, и он напряжение контролируется для достижения FM….. В Главный генератор напечатан синим цветом и управляется напряжением. В этой конструкции диапазон VCO составляет от 88 до 108 МГц. Как видно из синие стрелки, часть энергии уходит в усилитель, а часть уходит к блоку ФАПЧ. Вы также можете видеть, что ФАПЧ может управлять частотой ГУН. Что делает PLL, так это то, что она сравнивает частоту VCO с эталонная частота (что очень ….. Цепь MC13136 найти непросто, поэтому я заменил ее новой схемой приемника под названием SA615.Это базовый FM-приемник с очень хорошими характеристиками и чувствительностью. В моем суперприемнике я использовал DDS для точной настройки ресивера, но в этом проекте Я заменил его синтезатором с ФАПЧ. Я решил, что частота генератора FM-приемника составляет 38,9 МГц. Рисунок справа …… В передатчик включает вход RDS / SCA и вход Audio / MPX с дополнительным упреждение. Его можно использовать со стереокодером или без него. Настройка закончилась диапазон FM обеспечивается двумя кнопками, которые управляют двухскоростной ФАПЧ.В передатчик может работать и без ЖК-дисплея. Некоторый опыт работы с строительные устройства такого типа настоятельно рекомендуются. После завершения Размещение деталей: Убедитесь в наличии ….. Вот Схема передатчика PLL FM из китая. В этой схеме используется знакомый 2SC1971 для оконечного каскада усилителя мощности. Контроллер ФАПЧ FM передатчик использует SAA1057 и PIC16F628 (скачать файл HEX) … Этот это последняя разработка FM-передатчика Bh2417 от RHOM, которая включает множество функций в одном небольшом пакете.Поставляется с предыскажением, ограничитель, чтобы музыка могла передаваться на одном уровне звука, стереокодер для стереопередачи, фильтр нижних частот, который блокирует любые аудиосигналы выше 15 кГц для предотвращения любых радиопомех, схема ФАПЧ что обеспечивает надежную частоту ….. В схема представляет собой делитель на 64, используемый во многих радиочастотных приложениях, таких как спутниковый ресивер, цифровые тюнеры, частотомеры, ФАПЧ и др. Сердцем схемы является микросхема SAB6456, но вы можете использовать SDA2101 или другие эквивалентные чипы.Каждый выход НЕ является другим … Вот является новейшим и значительно улучшенным передатчиком TX200 VFO / VCO FM. В самый универсальный передатчик на сегодняшний день, который можно превратить в высокоточный FM-передатчик мощностью 200 мВт на базе стерео ФАПЧ. Это идеальная трасса для трансляция вашей музыки по дому и двору. TX200 использует только два катушки; один в генераторе, а другой в УКВ 200 мВт усилитель, так что это должно быть довольно легко для всех … Эта система ФАПЧ может работать в широком диапазоне частот, а не только 1 или 2 октавы, но более 1, 2 или 3 декад.Это естественно обеспечивает выход напряжения, который быстро реагирует на частоту меняется, но не имеет собственной ряби. Таким образом, его можно использовать как преобразователь частоты к напряжению (F-to-V). конвертер .. В Схема на Рисунке 1 взята из приложения для радиоуправляемого моделирования, который требует напряжения, пропорционального ширине входящего сервопривода импульсы. Схема оптимизирована для положительного импульса длительностью 1 до 2 мсек, повторяя с интервалом примерно 17 мсек. Выход выдает напряжение 0.От 95 В для импульса длительностью 1 мс до 2,25 В для 2 мсек. пульс. Схема работает аналогично ….. TDA1591 — монолитная биполярная интегральная схема. обеспечение функции стереодекодера и шумоподавления для автомобильного радио FM … IRPLLNR2 — это высокая эффективность, высокий коэффициент мощности, фиксированный выход электронный балласт, предназначенный для привода люминесцентных ламп с быстрым запуском. Конструкция содержит EMI фильтр, активная коррекция коэффициента мощности и схема управления балластом с использованием IR21571.Эта демонстрационная плата предназначен для облегчения оценки ИС управления балластом IR21571, демонстрирует методы компоновки печатной платы и служить ….. IRPLLNR1 — это высокая эффективность, высокая коэффициент мощности, электронный балласт без диммирования разработан для линейных люминесцентных ламп. Конструкция содержит активный коэффициент мощности схема коррекции универсального входа напряжения и схема управления балластом с использованием IR2153 для управления лампой. Другие особенности включают фильтрацию электромагнитных помех, защиту от переходных процессов и защита от неисправности лампы… Многие Схемы управляемых видео реле (VOR) были опубликованы в последние годы. для использования с контроллерами повторителей ATV или автоматическими системы видеозаписи. К сожалению, многие из этих схем не работают. правильно обнаруживать определенные видеосигналы в зависимости от их отношение сигнал / шум или их графическое содержание. Большинство дизайнов полагаются на с использованием микросхемы тонального декодера с фазовой автоподстройкой частоты (ФАПЧ) LM567 …..

SiC транзисторов высокой мощности для нового поколения УКВ / УВЧ-радаров

Кремниевые силовые ВЧ- и СВЧ-транзисторы

поддерживают радиолокационные системы дальнего наблюдения с начала 1970-х годов, начиная с УВЧ с пиковой мощностью 100 Вт при ~ 50 мкс, 20 процентов мощность для первого радара УВЧ и L-диапазона с пиковой мощностью около 50 Вт при 100 мкс, 10% нагрузки и 20 Вт при 1 миллисекунде, 20% рабочем цикле.Высокопроизводительные кремниевые продукты, доступные сегодня, обеспечивают (см. Также Рисунок 1 ):

УВЧ (от 406 до 450 МГц) 1 кВт в двухтактном пакете 300 мкс, рабочий цикл 10 процентов
L-диапазон ( От 1200 до 1400 МГц) 370 Вт при 300 мкс, 10 процентов, 150 Вт при 2 мс, 10-процентном рабочем цикле
S-диапазон (от 2700 до 3100 МГц) 120 Вт при 200 мкс, 10-процентном рабочем цикле

Исторический Кремниевые усилители класса C ограничены рассеянием тепла из-за возможности теплового разгона во время длинных импульсов (> 300 мкс) и высоких пиковых мощностей.Кремниевые ВЧ-транзисторы — будь то BJT, VDMOS или LDMOS — не могут предложить сочетание повышенной пиковой мощности и характеристик расширенного импульса (> 300 мкс) для следующего поколения радарных систем.

Рисунок 1 Пиковая мощность транзистора Si в различных диапазонах частот (рабочий цикл 10%).

Системы нового поколения нуждаются в улучшении работы

Радиолокационные системы дальнего действия, работающие от ОВЧ до S-диапазона, требуют повышенной производительности ВЧ-усилителя мощности для поддержки улучшенного диапазона и чувствительности, необходимых сегодняшним заказчикам оборонного и воздушного транспорта.Ключевым уроком, извлеченным из кризиса 11 сентября, стала необходимость увеличения длительности импульса по крайней мере до 300 мкс для дальнего радиолокатора, а также возможность увеличения рабочего динамического диапазона усилителя мощности. Возможности модели 0150SC-1250M, пиковая мощность SiC SIT, работающая при ширине импульса 300 мкс и рабочем цикле 10 процентов, показаны на рис. 2 , непосредственно от измерителя пиковой мощности Boonton Model 4500B. Спад импульса составляет примерно 0,2 дБ при максимальной мощности 1250 Вт.

Рис. 2 Кривая, показывающая падение мощности <0,2 дБ (a) и выходную мощность 1250 Вт (b) для SiC-транзистора.

Долгосрочная надежность

Конструкция транзистора должна отвечать требованиям долгосрочной надежности, требуемым конечным потребителем. Поскольку ожидаемый срок службы радарных систем дальнего действия превышает 30 лет, производителям оборудования необходимы продукты, разработанные и изготовленные с высоким уровнем долговременной надежности, а также основанные на технологиях, которые будут доступны для поддержки ожидаемого срока службы система.Microsemi Corp. предлагает широкую линейку полупроводников, используемых в устаревших системах, включая системы, которые используются в этой области более 35 лет. Использование всей золотой металлизации и герметичных корпусов обеспечивает долгосрочную надежность транзистора, а приверженность компании рынку радаров обеспечивает источник поставок на долгий срок. На рисунке 3 показаны транзистор в корпусе и испытательное приспособление.

Рис. 3 Упакованный SiC-транзистор (a) и упакованный SiC-транзистор в испытательном приспособлении (b).

Microsemi инвестирует в усилители мощности радара

Microsemi’s Power Products Group Microwave RF Power Division является поставщиком силовых полупроводников для радиолокационных систем. Он понимает эксплуатационные требования к полупроводниковым усилителям мощности радара и осознает необходимость перехода к полупроводниковой технологии с широкой запрещенной зоной (WBG) для поддержки новых радарных систем. Microsemi инициировала программу по внедрению технологии SiC из исследований и разработок в производственные продукты, которые будут поддерживать радиолокационные системы от VHF до S-диапазона.Продукция с более высокой частотой будет разрабатываться и производиться по мере развития технологий ГВБ. В настоящее время технология материалов WBG из карбида кремния (SiC) продвинулась до такой степени, что Microsemi может создавать устройства высокой мощности с разумной мощностью и стабильной производительностью. В настоящее время основное внимание уделяется разработке начальной линейки продуктов для поддержки новых разработок от VHF до частот S-диапазона с использованием проверенных технологий SIT и MESFET. На рисунке 4 показаны характеристики SiC-транзистора в различных частотных диапазонах по сравнению с Si-транзисторами из рисунка 1.

Рисунок 4 Пиковая мощность SiC-транзистора в различных диапазонах частот (рабочий цикл 10%).

Характеристики материала WBG

Полупроводники WBG обладают тремя ключевыми рабочими характеристиками для высокой импульсной мощности:

Энергия с большей шириной запрещенной зоны (примерно в 3 раза больше, чем у кремния): способность работать при более высоких температурах перехода и, следовательно, более длительный срок службы, чем у кремния. снижение полевых затрат.
Более высокое критическое поле (в 10 раз больше, чем у кремния): позволяет при работе с высоким напряжением увеличивать выходную мощность при том же токе.
Повышенная теплопроводность (примерно в 3 раза больше кремния): обеспечивает более высокую плотность мощности для более высокой пиковой мощности в корпусе того же размера, что и кремний.

На рис. 5 показаны преимущества SiC перед Si для транзисторных приложений.

Рисунок 5 Преимущества SiC для импульсных ВЧ-систем.

Исключительная электрическая устойчивость

Поскольку SiC-устройство во многом работает как транзисторный транзистор, устройство имеет отрицательные температурные характеристики — выходная мощность устройства будет уменьшаться с увеличением температуры перехода.Он не перейдет в режим теплового разгона, как кремниевый BJT или LDMOS-устройство. Компания Microsemi протестировала и подтвердила, что эти транзисторы выдерживают полное рассогласование нагрузки 10: 1 в полностью заданных условиях эксплуатации.

Работа при высоком напряжении упрощает схему

Работа при смещении стока 125 В снижает сложность источника питания и пиковый ток, а также обеспечивает более высокое оконечное сопротивление, тем самым уменьшая сложность ВЧ-схемы и упрощая устройство для согласования с расширенной полосой пропускания.

Предложение продукта

Первые выпущенные продукты SiC включают УКВ-модель 0150SC-1250M и УВЧ-модель 0405SC-1000M. Эти продукты поставляются в коммерчески доступной герметичной упаковке. См. Основные технические характеристики в Таблица 1 и кривые выходной мощности и усиления Рисунок 6 .

Таблица 1 Основные характеристики

Рисунок 6 Зависимость коэффициента усиления и выходной мощностивходная мощность (a) и КПД в зависимости от входной мощности (b) для 0150SC-1250M (300 мкс, нагрузка 10%, 125 В).

Компания Microsemi разработала и охарактеризовала эти SiC-транзисторы с использованием схемных материалов и критериев проектирования, поддерживающих оборудование усилителя мощности радара следующего поколения. Характеристики продукта включают в себя эксплуатационные испытания на различных уровнях возбуждения для проверки рабочих характеристик в рабочем окне входной мощности и во всем диапазоне частот.
