Каковы основные характеристики мультиметра М838. Как правильно использовать мультиметр М838 для измерений. Какие распространенные неисправности встречаются у М838 и как их устранить. Как выполнить калибровку мультиметра М838.
Обзор характеристик мультиметра М838
Мультиметр М838 является популярной бюджетной моделью цифрового измерительного прибора. Рассмотрим его основные технические характеристики:
- Измерение постоянного напряжения: до 1000 В
- Измерение переменного напряжения: до 750 В
- Измерение постоянного тока: до 10 А
- Измерение сопротивления: до 2 МОм
- Проверка диодов и транзисторов
- Звуковая прозвонка цепи
- Измерение температуры: от -20°C до +1370°C
- Питание: батарея 9В типа «Крона»
- Размеры: 126 x 70 x 28 мм
- Вес: 150 г
Мультиметр имеет 3,5-разрядный ЖК-дисплей и поворотный переключатель режимов измерения. Предусмотрена защита от перегрузки на всех диапазонах.
Правила безопасного использования мультиметра М838
- Перед измерениями внимательно изучите инструкцию
- Не превышайте максимально допустимые значения напряжения и тока
- При измерении высоких напряжений соблюдайте особую осторожность
- Не используйте прибор при повреждении корпуса или щупов
- При замене батареи или предохранителя отключите щупы от схемы
- Не работайте с прибором во влажных помещениях
- Не измеряйте напряжение, когда щупы подключены к гнездам для измерения тока
Соблюдение этих простых правил позволит избежать поражения электрическим током и выхода прибора из строя.
Порядок измерения основных электрических величин
Рассмотрим правильную методику проведения наиболее распространенных измерений с помощью мультиметра М838:
Измерение постоянного напряжения
- Установите поворотный переключатель в сектор DCV
- Подключите черный щуп к гнезду COM, красный — к гнезду VΩmA
- Выберите диапазон измерения больше ожидаемого напряжения
- Подключите щупы параллельно участку цепи
- Считайте показания с дисплея
Измерение переменного напряжения
- Переведите переключатель в положение ACV
- Подключите щупы аналогично измерению постоянного напряжения
- Выберите подходящий диапазон измерения
- Коснитесь щупами исследуемой цепи
- Зафиксируйте показания на дисплее
Измерение постоянного тока
- Установите переключатель в сектор DCA
- Подключите черный щуп к COM, красный — к VΩmA (до 200 мА) или 10A
- Разомкните измеряемую цепь и подключите мультиметр последовательно
- Выберите подходящий диапазон
- Включите питание схемы и снимите показания
При измерении других величин (сопротивления, емкости и т.д.) руководствуйтесь аналогичным алгоритмом действий.
Распространенные неисправности мультиметра М838
Несмотря на надежную конструкцию, у мультиметра М838 со временем могут возникать различные неисправности. Рассмотрим наиболее типичные из них:
- Отсутствие показаний на дисплее — обычно вызвано разрядом батареи питания
- Хаотичные показания — могут быть связаны с окислением контактов батареи
- Неточные измерения — требуется калибровка или замена измерительных резисторов
- Отсутствие звукового сигнала прозвонки — неисправность пьезоизлучателя
- Обрыв измерительных щупов — механическое повреждение проводов
Многие из этих неисправностей можно устранить самостоятельно при наличии определенных навыков.
Методика проведения калибровки мультиметра
Для поддержания точности измерений мультиметр М838 требует периодической калибровки. Выполнить ее можно в следующем порядке:
- Подготовьте эталонный источник напряжения (например, новую батарейку 1,5В)
- Измерьте напряжение эталона на всех диапазонах постоянного напряжения
- При отклонениях более 1% отрегулируйте подстроечные резисторы на плате
- Проверьте точность измерения переменного напряжения
- Откалибруйте измерение тока с помощью эталонного резистора
- Проверьте правильность измерения сопротивлений
Рекомендуется проводить калибровку не реже одного раза в год для обеспечения достоверности измерений.
Сравнение мультиметра М838 с аналогичными моделями
Мультиметр М838 относится к бюджетному сегменту измерительных приборов. Сравним его характеристики с некоторыми аналогами:
| Модель | Макс. напряжение DC | Макс. ток | Макс. сопротивление | Дополнительные функции |
|---|---|---|---|---|
| М838 | 1000 В | 10 А | 2 МОм | Измерение температуры |
| DT830B | 1000 В | 10 А | 2 МОм | — |
| UT33C | 600 В | 10 А | 20 МОм | Измерение емкости |
Как видно, М838 обладает достаточно хорошими характеристиками для своей ценовой категории.
Советы по эффективному использованию мультиметра М838
Чтобы максимально эффективно использовать возможности мультиметра М838, следуйте этим рекомендациям:
- Всегда начинайте измерения с максимального диапазона
- Для повышения точности выбирайте оптимальный диапазон измерения
- При измерении малых значений учитывайте сопротивление щупов
- Для измерения переменного тока используйте токовые клещи
- Регулярно проверяйте состояние батареи питания
- Храните прибор в сухом месте в защитном чехле
- Периодически очищайте контакты спиртом для улучшения проводимости
Соблюдение этих простых правил позволит продлить срок службы мультиметра и повысить достоверность измерений.

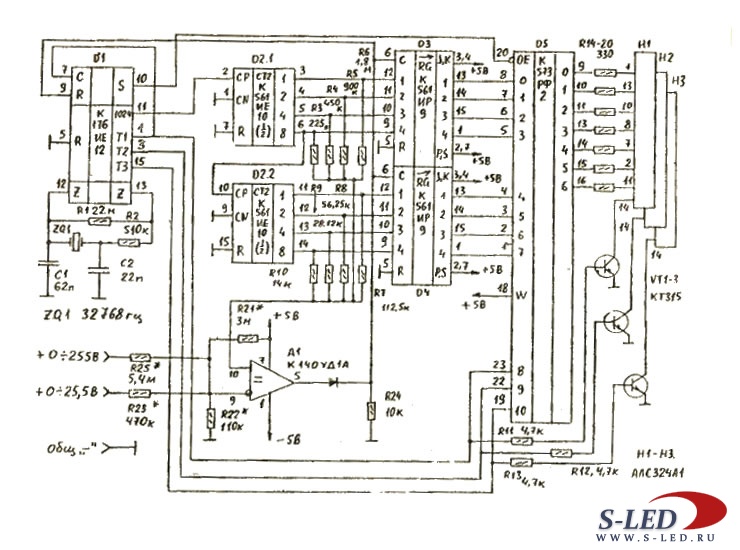

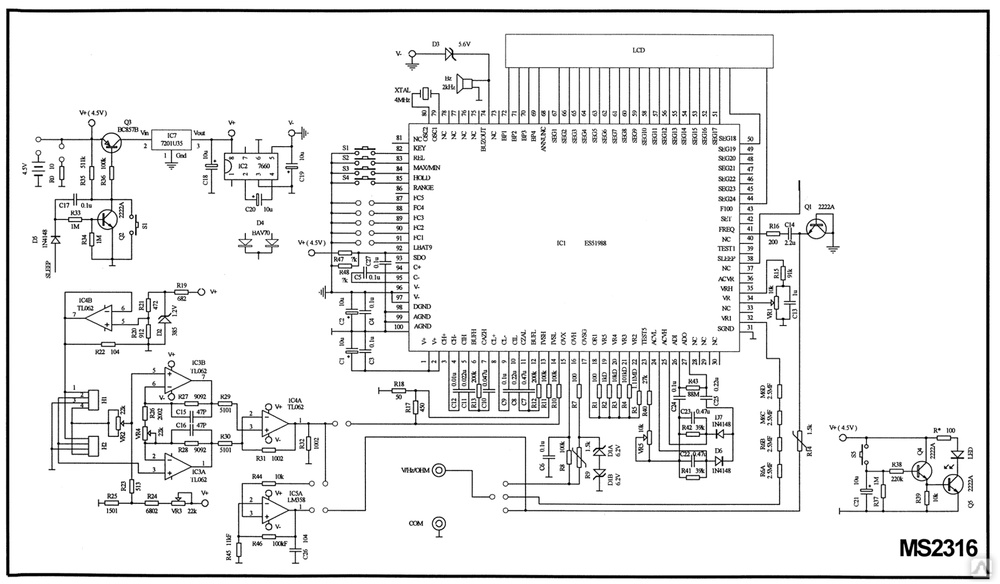

СХЕМЫ МУЛЬТИМЕТРОВ
СХЕМЫ МУЛЬТИМЕТРОВ
На данный момент выпускается три основные модели цифровых мультиметров, это dt830, dt838, dt9208 и m932. Первой на наших рынках появилась модель dt830.
Цифровой мультиметр dt830
Постоянное напряжение:
Предел: 200мВ, разрешение: 100мкВ, погрешность: ±0,25%±2
Предел: 2В, разрешение: 1мВ, погрешность: ±0,5%±2
Предел: 20В, разрешение: 10мВ, погрешность: ±0,5%±2
Предел: 200В, разрешение: 100мВ, погрешность: ±0,5%±2
Предел: 1000В/600В, разрешение: 1В, погрешность: ±0,5%±2
Переменное напряжение:
Предел: 200В, разрешение: 100мВ, погрешность: ±1,2%±10
Предел: 750В/600В, разрешение: 1В, погрешность: ±1,2%±10
Частотный диапазон от 45Гц до 450Гц.
Постоянный ток:
Предел: 200мкА, разрешение: 100нА, погрешность: ±1,0%±2
Предел: 2000мкА, разрешение: 1мкА, погрешность: ±1,0%±2
Предел: 20мА, разрешение: 10мкА, погрешность: ±1,0%±2
Предел: 200мА, разрешение: 100мкА, погрешность: ±1,2%±2
Предел: 10А, разрешение: 10мА, погрешность: ±2,0%±2
Сопротивление:
Предел: 200Ом, разрешение: 0,1Ом, погрешность: ±0,8%±2
Предел: 2кОм, разрешение: 1Ом, погрешность: ±0,8%±2
Предел: 20кОм, разрешение: 10Ом, погрешность: ±0,8%±2
Предел: 200кОм, разрешение: 100Ом, погрешность: ±0,8%±2
Предел: 2000кОм, разрешение: 1кОм, погрешность: ±1,0%±2
Напряжение выхода на диапазонах: 2,8В
Тест транзистора hFE:
I, пост.
: 10мкА, Uк-э: 2,8В±0,4В, диапазон измерения hFE: 0-1000

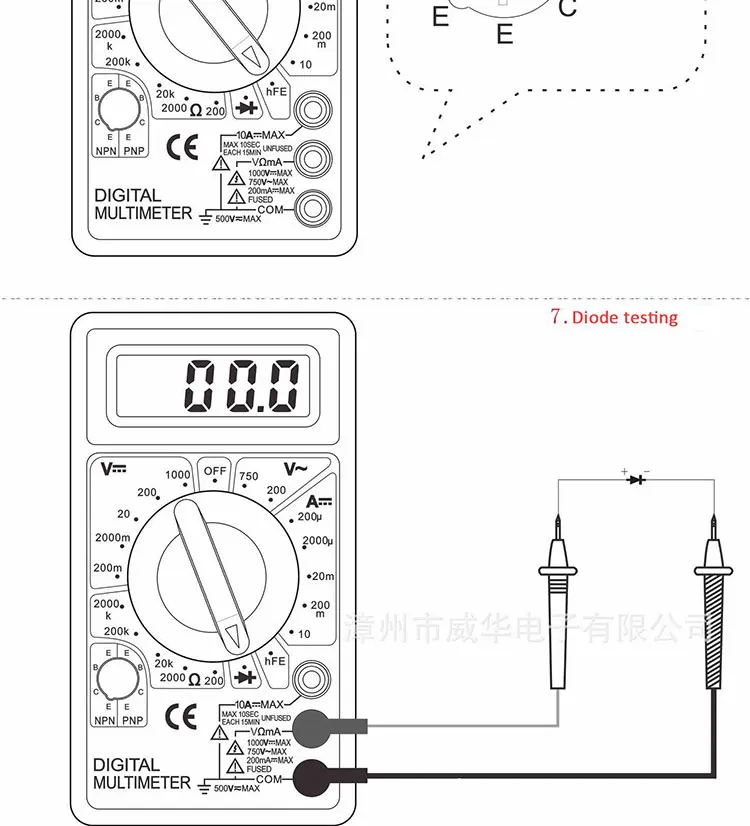

Тест диода
Ток теста 1,0мА±0,6мА, U теста 3,2В макс.
Полярность: автоматическая, Индикация перегрузки: «1» или «-1» на дисплее, Скорость измерений: 3 изм. в секунду, Питание: 9В. Цена – около 3уе.
Более совершенной и многофункциональной моделью цифрового мультиметра, стала dt838. Наряду с обычными возможностями, здесь добавили встроенный генератор синусоидального сигнала 1 кГц .
Цифровой мультиметр dt838
Количество измерений в секунду: 2
Постоянное напряжение U= 0,1мВ – 1000В
Переменное напряжение U~ 0,1В – 750В
Постоянный ток I= 2мA – 10A
Диапазон частот по перем. току 40 – 400Гц
Сопротивление R 0,1 Ом – 2 МОм
Входное сопротивление R 1 МОм
Коэффициент усиления транзисторов h31 до 1000
Режим прозвонки < 1 кОм
Питание 9В, Крона ВЦ
Цена – около 5 уе.
Внутренняя и внешняя начинка практически идентична модели dt830.
Аналогичной особенностью является и невысокая надёжность подвижных контактов.
На настоящее время одной из самых продвинутых моделей является цифровой мультиметр m932. Особенности: автоматический выбор диапазонов и бесконтактный поиск статического электричества.
Цифровой мультиметр m932
Технические характеристики цифрового мультиметра m932:
ПОСТОЯННОЕ НАПРЯЖЕНИЕ Пределы измерений 600 мВ; 6; 60; 600; 1000 В
Погрешность ± (0.5 % + 2 е.м.р.)
Макс. разрешение 0.1 мВ
Вх. сопротивление 7.8 МОм
Защита входа 1000 В
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ Пределы измерений 6; 60; 600; 1000 В
Погрешность ± (1.2 % + 3 е.м.р.)
Макс. разрешение 1 мВ
Полоса частот 50 – 60 Гц
Измерение среднеквадратичных значений – 50 – 60 Гц
Вх. импеданс 7.8 МОм
Защита входа 1000 В
ПОСТОЯННЫЙ ТОК Пределы измерений 6; 10 А
Погрешность ± (2.5 % + 5 е.м.р.)
Макс. разрешение 1 мА
Защита входа Предохранитель 10 А
ПЕРЕМЕННЫЙ ТОК Пределы измерений 6; 10 А
Погрешность ± (3 % + 5 е.
Макс. разрешение 1 мА
Полоса частот 50 – 60 Гц
Измерение среднеквадратичных значений – 50 – 60 Гц
Защита входа Предохранитель 10 А
СОПРОТИВЛЕНИЕ Пределы измерений 600 Ом; 6; 60; 600 кОм; 6; 60 МОм
Погрешность ± (1 % + 2 е.м.р.)
Макс. разрешение 0.1 Ом
Защита входа 600 В
ЁМКОСТЬ Пределы измерений 40; 400 нФ; 4; 40; 400; 4000 мкФ
Погрешность ± (3 % + 5 е.м.р.)
Макс. разрешение 10 пФ
Защита входа 600 В
ЧАСТОТА Пределы измерений 10; 100; 1000 Гц; 10; 100; 1000 кГц; 10 МГц
Погрешность ± (1.2 % + 3 е.м.р.)
Макс. разрешение 0.001 Гц
Защита входа 600 В
КОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ Диапазон измерений 0.1 – 99.9 %
Погрешность ± (1.2 % + 2 е.м.р.)
Макс. разрешение 0.1 %
ТЕМПЕРАТУРА Диапазон измерений – -20°С – 760°С (-4°F – 1400°F)
Погрешность ± 5°С/9°F)
Макс. разрешение 1°С; 1°F
Защита входа 600 В
ИСПЫТАНИЕ P-N Макс. ток теста 0.3 мА
Защита входа 600 В
ПРОЗВОН ЦЕПИ Порог срабатывания < 100 Ом
Тестовый ток < 0.
3 мАЗащита входа 600 В
ОБЩИЕ ДАННЫЕ Макс. индицируемое число 6000
Линейная шкала 61 сегмент
Скорость измерения 2 в секунду
Автовыключение через 15 минут
Источник питания 9 В тип «Крона»
Условия эксплуатации 0°С – 50°С; отн. влажность: не более 70 %
Условия хранения -20°С – 60°С; отн. влажность: не более 80 %
Габаритные размеры 150 х 70 х 48 мм
О полезной доработке цифровых тестеров можно прочитать здесь. А документацию на несколько десятков других моделей ищите в разделе схем.
ФОРУМ по мультиметрам.
Документация на МУЛЬТИМЕТРЫ
Документация на МУЛЬТИМЕТРЫ В началоСмотретьдокументацию DT-830BDT-832 MY-65 YX-360TR DT700B DT700C DT700D MY-60 MY-61 MY-62 MY-63 MY-64 UT30B UT30C UT30D UT33B UT33C UT33D MS8221A DT-9208 MAS830L MY-68 M830B М830В М832 М838 DT-33 |
Скачать документацию (ИЭ, МП, ПС, РП, РЭ, СП, ТО, ТУ, ФО)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
комбинированный мультиметры прибор принципиальная схема универсальный цифровой цифровые электрическая |
||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Практическое программирование микроконтроллеров |
Программирование PIC- микроконтроллеров |
Программирование PIC- микроконтроллеров |
||||||||||||||||||||||||||||||||||||||||||||||||||||
ПС и ИЭ.djvu
Принципиальная схема.djvu
РЭ.djvu
Схема электрическая принципиальная.djvu
РЭ.pdf
инструкция и использование, ремонт неисправностей
Оглавление
- Внешний вид
- Характеристики и возможности
- Распространенные неисправности модели и их ремонт
Внешний вид
Устройство выглядит достаточно утилитарно — небольшой пластмассовый корпус однотонного окраса.
Производители в качестве колера для него, обычно берут серый, черный, красный или желтый цвет. На задней стенке размещена, закрытая крышкой с болтовым фиксатором, ниша для батареи крона. Спереди мультиметра, сверху, расположен индикатор показаний, ниже механический селектор включения и режимов работы. Дальше, слева, гнездо тестирования транзисторов, справа три контакта подключения щупов. На всех входах и органах управления нанесена разметка пределов измерений и чувствительности, отличными от тона корпуса цветами.
Характеристики и возможности
Возможности прибора рассмотрим на примере мультиметра Mastech M838, как представителя всех прочих аппаратов серии DT838:
| Характеристика | Описание |
|---|---|
| Критичный предел силы тока AC/DC | 10 A |
| Предел напряжения AC | 750 В |
| Максимальный определяемый вольтаж DC | 1000 В |
| Минимальный DC | 0.1 В |
| Наименьший выявляемый вольтаж переменного тока | 100 мВ |
| Минимальное сопротивление | 0. 1 Ом |
| Максимальное сопротивление | 2 МОм |
| Звуковой сигнал | Есть |
| Диапазон проверки диодов | 2.8 В / 1 мА |
| Проба усиления транзисторов hFE | 0…1000 |
| Подключение термопары | Есть, сенсор поставляется в комплекте |
| Пределы измеряемой температуры | −20… +1370 °С |
| Изоляция корпуса мультиметра | Двойная, класс II |
| Габариты (мм) | 126×70 |
| Вес (кг) | 0.15 |
| Питание | Элемент «крона» 9 В |
Большая часть моделей М838 идет с инструкцией по применению, напечатанной на задней стенке упаковки. Последняя отлична от классической коробки и выполнена картонным основанием, закрытым прозрачным фигурным пластиком, выпуклости которого и придерживают от выпадения мультиметр, вместе с щупами и термопарой в комплекте. Некоторые производители, в целях экономии не поставляют сенсор температуры, его придется приобретать отдельно.
Распространенные неисправности модели и их ремонт
Как и у любого электронного оборудования, мультиметр M838 имеет свои слабые места. В которых неисправности, зачастую, возникают из-за некорректных действий человека, или износа от времени и частоты использования аппарата. Ремонт подобных повреждений относительно несложен, и вполне по силам владельцу.
| Неисправность | Причина | Решение |
|---|---|---|
| Аппарат работает, но не реагирует на касания щупов, или изменение температуры термопары. | Перегорел предохранитель 200 мА | Заменить деталь |
| Тестер показывает завышенные результаты | Села батарея питания | Заменить на аналогичную «крону» 9 В |
| Не все сегменты индикатора активны, или некоторые работают тускло. | Плохой контакт между ним, токопроводящей резиной, или площадками на плате мультиметра | Размонтировать прибор, обезжирить контакты и резину спиртом. Собрать обратно, подложив при этом, между верхней физически прижимающей кромкой корпуса и лицевой частью экрана тонкую полоску изоленты. |
| Замеры напряжения завышены, или мультиметр зашкаливает | Проверить резисторы R6 100 Ом и R5 90 Ом идущие от кольцевого селектора | При неисправности — заменить |
| Определяя сопротивления в диапазоне 200 Ом–2k Oм аппарат медленно уменьшает значения на индикаторе | Неисправность C3 0.1 mF | Заменить деталь |
| Сильно занижен замер напряжений близких к 750 В AC и 1000 В AC | Пробой C6 0.1 mf | -//- |
| При определении сопротивлений в диапазоне 200 Ом–2 kOм аппарат медленно увеличивает значения на индикаторе | Неисправность C5 0.1 mF | -//- |
| Плывут показания до 40 ед. при замере вольтажа переменного тока | Потеря емкости C3 0.1 mF | -//- |
| Проба сопротивления дает «0» на индикаторе, или непонятные показания | Вышел из строя транзистор q1 (9014) | -//- |
| Замера тока зашкаливает | Проблема в резисторах R7 9 Ом и R8 1 Ом | -//- |
| Переключение полярности щупов выдает разные значения на индикаторе на неизменной линии | Проблемы с обвязкой, или самой микросхемой 7106. Первоначально проверить конденсатор на выходе 27 чипа и связующий 33 с 34. | -//- |
| При накоротко замкнутых щупах, в режиме пробы напряжения, показания отличаются от «0», в нескольких разрядах | «умер» конденсатор между ножками 33 и 34 микросхемы 7106 | -//- |
| Любое измерение выдает единицу на индикаторе | Возможен выход из строя микросхемы АЦП. Проверяется напряжение между ножками 1 и 32. У нормального чипа ток там должен быть равен 3 В. | Замена АЦП |
Мультиметр показывает 1 при измерении напряжения
Содержание
- Почему режим называется «прозвонка»
- Обозначение прозвонки на мультиметре
- Принцип работы прозвонки
- Что показывает мультиметр при прозвонке
- как пользоваться прозвонкой
- Прозвонка мультиметром провода
- Что делать если у мультиметра нет режима прозвонки
- Похожие материалы
- Комментарии: 2
- Схема и работа прибора
- Измерение напряжения
- Измерение тока
- Измерение сопротивления
- Режим прозвонки
- Дефекты мультиметров
При ремонте или налаживании электронной техники невозможно обойтись без измерений силы тока, напряжения, сопротивления, а также других электрических величин, от которых зависит работа схемы.
Наиболее часто приходится измерять постоянные и переменные напряжения и токи, сопротивления. Для этих целей выпускаются различные комбинированные измерительные приборы. Самый популярный из них, – цифровой мультиметр (типа М-838 или аналогичный). Недорогой прибор, позволяющий измерять постоянное и переменное напряжение, постоянный ток, сопротивление, а также проверять диоды и маломощные транзисторы. У некоторых моделей есть «прозвонка» (пищит, когда щупы замкнуты), а более дорогие могут еще измерять емкости конденсаторов, частоту электрических колебаний и быть источником импульсов (генератором), частотой около 1 кГц. Мало владеть прибором, необходимо еще и уметь им пользоваться, да так, чтобы не повредить прибор или «объект измерения». Точность измерения. Измерить электрическую величину, и вообще любую величину, с абсолютной точностью невозможно. Всегда существует погрешность, зависящая как от самого измерительного прибора, так и от человека, проводящего измерение. Например, точность измерения сильно зависит от правильности выбора предела измерения.
Допустим, в какой-то цепи есть напряжение 2,9875V. Если вы пользуетесь мультиметром, чтобы получить наиболее точный результат измерения, нужно, в данном случае, выбрать предел «20V». На этом пределе мультиметр покажет «2,98V». Если же вы выберете предел «200V», прибор покажет «2,9V». Измерительные приборы делятся на семь классов точности: 0,1; 0,2; 0,5; 1,0; 1,5; 2,5; 4,0 (кроме особых случаев, когда требуются сверхточные измерения). Эти числа показывают какую погрешность допускает прибор, в процентах от выбранного предела измерения. Недорогие приборы, типа мультиметра М-838, обычно, не дают погрешность меньше класса 1,0. Таким образом, если ваш мультиметр соответствует классу точности 1,0, то на пределе «20V» он может ошибаться не более чем на 0,2V (20/100 -1,0=0,2). Кроме класса точности прибора и правильности выбора предела измерения, на результат измерения оказывает влияние и такой показатель, как внутреннее (или входное) сопротивление. Но об этом позже.
Измерение постоянного напряжения.
При измерении напряжения, вольтметр или мультиметр, предварительно переключенный на измерение постоянного напряжения (DCV), подключают параллельно источнику напряжения, которое нужно измерить. Предположим, нужно измерить напряжение на резисторе R2 (рис. 1).
Для этого мультиметр М мы подключаем параллельно резистору R2. Полярность измеряемого постоянного напряжения мультиметр показывает относительно своего гнезда «СОМ». То есть, в схеме на рис. 1, щуп, идущий от гнезда «СОМ» подсоединен к минусу измеряемого напряжения, а второй щуп (V) – к плюсу. Таким образом, напряжение на щупе V относительно щупа СОМ положительное. Если щупы поменять местами или перевернуть «батарейку» G1, напряжение на щупе V относительно щупа СОМ будет отрицательным, и на табло мультиметра перед числом-результатом измерения появится значок «-». Как видите, чтобы измерить напряжение нужно знать две точки, между которыми есть искомое напряжение. Когда говорят, что нужно измерить напряжение на резисторе, конденсаторе или каком-то другом объекте, имеющим два вывода, все понятно, – один щуп подключаем к одному выводу, а второй – к другому.
Но как быть, если требуется измерить напряжение в точке «А», или на коллекторе VT1 (рис. 2)?
Здесь следует знать, что, если нигде не говорится относительно чего нужно измерять напряжение в данной точке, его всегда измеряют относительно общего провода. Таким образом, щуп «СОМ» мультиметра подключаем к общему проводу схемы, а второй щуп – к точке, в которой требуется измерить напряжение, в данном случае к коллектору VT1 (рис. 2). Если же сказано, что напряжение на коллекторе VT1 нужно измерить относительно его эмиттера, то прибор нужно подключать, соответственно, между эмиттером и коллектором транзистора (рис. 3).
Поэтому, прежде чем начинать измерять напряжения в схеме, нужно разобраться относительно чего это делать. И подключить «СОМ» мультиметра к тому самому месту, относительно которого нужно измерить напряжение. Любой вольтметр обладает некоторым внутренним сопротивлением, которое в определенных случаях может оказывать очень существенное влияние на результат измерения.
Может быть даже так, что при подключении вольтметра с недостаточно большим внутренним (входным) сопротивлением схема вообще перестанет работать. Чтобы понять, почему входное сопротивление вольтметра должно быть как можно больше, обратимся к рисунку 4.
Предположим, есть делитель напряжения на двух одинаковых резисторах по 100 кОм каждый. Значит, напряжение на резисторе R2 (U2), согласно формуле: U1/U2=(R1+R2)/R2, будет равно половине напряжения источника питания G1 (U1), то есть 4,5V. А теперь посмотрим, что произойдет, если к R2 подключить вольтметр, у которого внутреннее (входное) сопротивление (RV) равно, допустим, 10 кОм. Внутренне сопротивление вольтметра RV окажется включенным параллельно резистору R2 (зашунтирует его). В результате фактическое сопротивление R между минусом источника питания G1 и точкой соединения R1 и R2 упадет до величины, определяемой формулой: R=(R2RV)/(R2+RV), и будет уже не 100 кОм, а всего около 9,09 кОм. Теперь, согласно формуле U1/U2=(R1+R)/R, напряжение на R2, при подключенном к R2 вольтметре с внутренним сопротивлением 10кОм, будет около 0,749V.
И это напряжение покажет вольтметр, вместо положенных 4,5V! Если же внутреннее сопротивление вольтметра значительно больше R2, например, 1000 кОм (1 Мегаом), результат измерения будет ближе к реальному:
R= (100*1000)/(100+1000) * 90,9 кОм.
U2= 9 /((100+90,9)/90,9) * 4.286V.
Как видите, чем выше внутреннее (входное) сопротивление вольтметра по отношению к внутреннему сопротивлению источника (или элемента схемы) на котором нужно измерить напряжение, тем показания прибора будут достовернее. В технической документации входное сопротивление вольтметров (или универсальных приборов при измерении напряжения) обычно указывается в Ом/ V . Это значит, что чтобы узнать фактическое входное сопротивление прибора на каком-то пределе измерения, нужно указанное сопротивление умножить на выбранный предел измерения. Допустим, в паспорте мультиметра указано входное сопротивление равно 300 kOm/V. Это значит, если мультиметр переключить, например, на предел «20V», его входное сопротивление составит шесть мегаом (300кОм • 20V=6000kOm).
Измерение переменного напряжения.
Практически все выше сказанное об измерении постоянного напряжения остается в силе и при измерении переменного. Но есть и существенные отличия. Например, точность измерения переменного напряжения сильно зависит от частоты переменного тока, напряжение которого измеряют. Большинство мультиметров откалиброваны на переменное напряжение 50 Гц (или 60 Гц), поэтому, при измерении напряжения более высокой, например, звуковой частоты их показания могут значительно отличаться. В паспортах некоторых мультиметров указывается погрешность при измерении на разных частотах, например, 50 Гц и 1000 Гц или 50 Гц, 1000 Гц и 10000 Гц. Другая интересная деталь – одни приборы, в режиме измерения переменного напряжения, никак не реагируют на постоянное напряжение, а другие при наличии постоянного напряжения в измеряемой цепи показывают какие-то ошибочные числа. Например, если мультиметр М-838, переключенный на измерение переменного напряжения (ACV) подключить к источнику постоянного напряжения, он покажет число, примерно в полтора раза больше постоянного напряжения этого источника.
А вот более дорогой мультиметр, – DT9206 при измерении переменного напряжения на постоянное не реагирует никак (показывает нули). Дело в том, что в одних приборах, таких как DT9206, есть разделительный конденсатор, который при измерении переменного напряжения включается на входе прибора и не пропускает постоянное напряжение на его схему. В М-838 такого конденсатора нет. Это обязательно нужно знать, когда измеряете переменное напряжение в цепи, где есть постоянная составляющая. На рисунке 5 показана схема выходной части усилительного каскада.
Обратите внимание, – на коллекторе транзистора присутствует постоянное напряжение 50V и переменное 20V. Чтобы измерить переменное напряжение таким прибором, как М-838 (без разделительного конденсатора на входе), его нужно подключить через конденсатор (Сх). А вот прибор типа DT9206 можно подключать непосредственно, на его показания постоянная составляющая не влияет. Измерение силы тока. Чтобы измерить силу тока (или просто, – измерить ток) амперметр (или комбинированный прибор, измеряющий силу тока) включают в электрическую цепь последовательно (рис. 6).
Иначе говоря, в разрыв цепи, так, чтобы через прибор протекал весь ток, силу которого нужно измерить. На рис. 6 показано как включают прибор при измерении тока потребления усилительным каскадом, а на рисунке 7, – тока коллектора транзистора. На результат измерения силы тока оказывает влияние сопротивление измерительного прибора. Но это влияние обратно тому, что оказывает вольтметр на измеряемое напряжение. Амперметр включается цепь последовательно, и его сопротивление складывается с сопротивлением цепи. Общее сопротивление цепи увеличивается, а сила тока уменьшается. Поэтому сопротивление прибора, измеряющего силу тока должно быть минимальным. Измеряя силу тока мультиметр переключают в положение «DCA». При измерении слабых токов щупы прибора устанавливают в те же гнезда, что и при измерении напряжения. Для измерения силы тока более 200mA (0,2А), до 10А мультиметры имеют дополнительное гнездо с предохранителем. Серьезный недостаток непосредственного измерения силы тока в том, что для подключения прибора нужно сделать разрыв в цепи. Особенно это неудобно при измерении больших и очень больших токов. Поэтому, для измерения больших токов используют приборы с так называемыми «токовыми клещами», которые представляют собой датчик тока, определяющий силу тока по магнитному полю, создаваемому током. Внешне токовые клещи, действительно похожи на клещи или прищепку, которую надевают на проводник с измеряемым током. Еще одно достоинство токовых клещей в том, что измерительный прибор оказывается полностью изолированным от измеряемой цепи. Измерение сопротивления. Для измерения сопротивления омметр (или мультиметр, в режиме измерения сопротивлений) пропускает через измеряемое сопротивление ток. Сопротивление определяется соответственно Закону Ома R = U / I. Если поддерживать постоянной величину напряжения, приложенного к цепи, сопротивление которой нужно измерить, то ток в цепи будет в обратной зависимости от сопротивления. Именно поэтому шкалы стрелочных омметров максимальное сопротивление показывают при минимальном отклонении стрелки, а при минимальном сопротивлении стрелка максимально отклоняется.
Цифровые приборы сопротивление определяют по напряжению на цепи, сопротивление которой нужно измерить, придерживая ток в цепи стабильным. В этом случае, напряжение будет в прямой зависимости от измеряемого сопротивления, а показания прибора будут в прямой зависимости от измеряемого сопротивления. Как бы не была построена схема измерительного прибора, сопротивление он всегда измеряет сопротивление пропуская через объект измерения ток. А это значит, что схема, в которой нужно измерить сопротивление должна быть полностью обесточена, выключена. Иначе, ток, имеющийся в схеме будет взаимодействовать с током, пропускаемым омметром через измеряемое сопротивление, и результат измерения будет ошибочным. Более того, ток, имеющийся в измеряемой цепи, может вывести прибор из строя. Поэтому, всегда отключайте цепь от источника питания, перед тем как начнете измерять в ней сопротивление. И еще один важный момент, – измеряя сопротивление какой-то детали или части схемы, необходимо эту деталь отключить от схемы, чтобы на показания прибора не оказывали влияния другие детали схемы, обладающие собственными сопротивлениями.
Например, если вы захотите измерить сопротивление резистора, установленного на плате, необходимо хотя бы один из его выводов выпаять из платы. Иначе омметр покажет не сопротивление этого резистора, а результирующее сопротивление всей схемы имеющейся между точками подключения выводов этого резистора.
Радиоконструктор №7,№8 2017г стр. 42, 44
Дата последнего изменения этого узла 12.10.2017
Один из самых востребованных, особенно в быту, режимов работы мультиметра – это «прозвонка». Именно с помощью этой функции можно найти, обрыв в электрической цепи или замыкание, а это, зачастую, позволяет быстро диагностировать и устранить неисправность.
Почему режим называется «прозвонка»
Проверить целостность цепи можно было и раньше, используя режим замера сопротивления – омметра. Главное же отличие прозвонки в том, что при замерах, если электрическая связь есть между тестируемыми участками то, дополнительно к показаниям на экране, раздаётся звуковой сигнал – зуммер, от сюда и возник термин прозвонка или прозвон.
Этот звуковой сигнал значительно ускоряет процесс проверки, вам не приходится отвлекаться, смотреть на экран, да и не всегда это удобно, а услышав зуммер (либо не услышав) вы уже знаете результат. Особенно это полезно при массовых замерах, например, при поиске в пучке проводов одного определенного.
Обозначение прозвонки на мультиметре
В одной из недавних статей – «Как пользоваться мультиметром», я уже рассказывал об основных режимах работы стандартного тестера, пределах измерений и способах тестирования, в частности и о функции прозвонки, которая имеет следующее обозначение:
Как видите, маркировка точно передаёт основной смысл этого режима, ведь она состоит из двух элементов – значка диода, который символизирует проверку и зуммера, обозначающего звуковой сигнал.
Принцип работы прозвонки
Для лучшего понимания, как именно мультиметр узнаёт есть ли обрыв в цепи или нет, я, общих чертах, опишу принцип работает этого режима.
Здесь всё предельно просто, принцип действия прозвонки, основан на всем известном законе Ома, главном правиле электрики и электротехники:
I = U / R , где I – Сил тока, U – Напряжение в сети, R – сопротивление
В каждом мультиметре имеется источник питания – батарейка или аккумулятор, с помощью них создаётся напряжение на проверяемом участке сети – подаётся ток и зная его характеристики – высчитывается результат.
Что показывает мультиметр при прозвонке
Мультиметр, при прозвонке, показывает вычисленную им величину падения напряжения в милливольтах в этой цепи.
Создаваемый же тестером ток, на проверяемом участке, величиной около 1 миллиампера, выбран так не случайно, так как падение напряжения в милливольтах в таком случае соответствует сопротивлению в Омах.
Другими словами, при прозвонке электрических цепей или электроматериалов нам показывается величина падения напряжения, которая равна сопротивлению этого участка в Омах.
как пользоваться прозвонкой
Вот мы подошли к самому главному вопросу, как правильно прозванивать мультиметром:
Первое и самое главное правило: Прозванивать можно только полностью обесточенные цепи, ни в коем случае не проверяйте, например, целостность провода, который находится под напряжением.
Для большей наглядности, давайте рассмотрим, как пользоваться прозвонкой на самом простом примере – проверке куска провода:
Прозвонка мультиметром провода
1.
Устанавливаем щупы в разъемы мультиметра:
– Красный щуп в гнездо V Ω mA
– Черный щуп в гнездо COM
2. Переводим колесо управления в режим прозвонки , который промаркирован соответствующим образом (значок диода и зуммера)
На экране, при этом, должна высветится единица.
3. Проверяем правильность работы мультиметра , соединяя контакты щупов, закоротив их.
Если прибор работает правильно, вы услышите звук зуммера, а на экране высветится значение близкое к нулю.
4. Прозваниваем провод . Прикладывая щупы мультиметра к его жилам с двух сторон, как показано на изображении ниже. Если проводник целый, то вы сразу же услышите звуковой сигнал зуммера, а показания на экране будут близкие к «0», например 0,001.
Если же жила провода повреждена и один из её концов не имеет электрической связи со вторым, то показания мультиметра не изменятся, будет высвечиваться «1» и звукового сигнала не будет.
Как видите, всё довольно просто, и вы, если у вас есть под рукой мультиметр, можете сами попробывать прозвонить, что-нибудь. Только я еще раз напомню – не перезванивайте под напряжением, даже под небольшим.
Что делать если у мультиметра нет режима прозвонки
У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.
Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и V Ω mA.
Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.
В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.
При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.
На этом у меня всё, на мой взгляд этой информации вполне достаточно, чтобы любой человек смог научиться прозванивать мультимтром, даже не делая этого никогда ранее. Если же у вас остались вопросы или есть здоровая критика, дополнения – обязательно пишите в комментариях к статье, кроме того подписывайтесь на нашу группу ВКОНТАКТЕ – следите за появлением новых материалов.
В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.
Похожие материалы
Комментарии: 2
- apartment cleaning ny
The cleansing business performs cleansing of rooms of various dimensions and setups.
The company’s professionals offer cleaning with the help of contemporary innovations, have special devices, and additionally have accredited cleaning agents in their collection. Along with the above advantages, white wines offer: positive prices; cleansing quickly; premium quality outcomes; greater than 100 positive testimonials. Cleaning workplaces will certainly assist keep your work environment in order for the most productive work. Any business is very essential atmosphere in the team. Cleaning up solutions that can be ordered cheaply now can assist to organize it and also offer a comfy room for labor.
If essential, we leave cleansing the kitchen 2-3 hours after putting the order. You get cleaning up immediately.
We supply specialist maids for exclusive clients. Making use of European devices and also accredited tools, we attain maximum results and offer cleansing in a short time.
We provide discount rates for those who utilize the solution for the first time, along with positive terms of cooperation for normal customers.
Our friendly group supplies you to obtain accustomed with desirable terms of teamwork for business clients. We responsibly approach our activities, tidy making use of specialist cleansing products and also specific equipment. Our workers are trained, have medical books and recognize with the nuances of removing facility and hard-to-remove dust from surface areas.
We provide top quality cleansing for large business and also little firms of various directions, with a discount of as much as 25%.
The cleansing company accomplishes cleansing of spaces of numerous dimensions and arrangements.
The company’s specialists provide cleaning with the assistance of modern-day technologies, have special equipment, as well as additionally have actually accredited detergents in their arsenal. In addition to the above benefits, wines use: favorable rates; cleaning quickly; top quality outcomes; greater than 100 positive testimonials.
Cleansing offices will aid maintain your workplace in order for the most efficient job. Any kind of firm is extremely crucial environment in the group. Cleansing services that can be ordered inexpensively now can assist to organize it and also supply a comfy room for labor.
If necessary, we leave cleansing the kitchen area 2-3 hours after placing the order. You get cleaning immediately.
We supply professional maids services for exclusive customers. Making use of European equipment as well as accredited devices, we achieve maximum results as well as offer cleansing in a short time.
We offer price cuts for those that utilize the service for the first time, in addition to beneficial terms of participation for routine clients.
Our pleasant team provides you to obtain acquainted with beneficial terms of cooperation for company customers. We responsibly approach our tasks, clean using expert cleaning items and specific tools. Our employees are trained, have medical books and know with the subtleties of getting rid of complex and also hard-to-remove dust from surface areas.
We supply high-quality cleaning for large enterprises and little firms of various directions, with a price cut of approximately 25%.
Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.
В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире.
Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50. 60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии – фирма Precision Mastech Enterprises (Гонконг).
Схема и работа прибора
Рис. 1. Структурная схема АЦП 7106
Основа мультиметра – АЦП IC1 типа 7106 (ближайший отечественный аналог – микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 – на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.
Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40
Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 – отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход – с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений – от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.
Рис. 3. Принципиальная схема мультиметра М832
Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:
Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:
Рассмотрим работу прибора в основных режимах.
Измерение напряжения
Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1. R6, с выхода которого через переключатель (по схеме 1-8/1. 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.
Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения
При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1. R6 и резистором R17.
Измерение тока
Рис. 5. Упрощенная схема мультиметра в режиме измерения тока
Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.
Измерение сопротивления
Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления
Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис.
6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1. R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1. 2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.
Режим прозвонки
В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом – компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал.
Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.
Дефекты мультиметров
Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.
Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.
Заводские дефекты мультиметров М832
| Проявление дефекта | Возможная причина | Устранение дефекта |
|---|---|---|
| При включении прибора дисплей загорается и затем плавно гаснет | Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея | Проверить элементы С1 и R15 |
При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает | При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора | Отогнуть или чуть укоротить пружину |
| При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1 | Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14 | Пропаять или заменить С2, С4, С5, R14 |
| Прибор долго обнуляет показания | Низкое качество конденсатора СЗ на входе АЦП (вывод 31) | Заменить СЗ на конденсатор с малым коэффициентом абсорбции |
| При измерении сопротивлений показания дисплея долго устанавливаются | Низкое качество конденсатора С5 (цепь автокоррекции нуля) | Заменить С5 на конденсатор с малым коэффициентом абсорбции |
Прибор неправильно работает во всех режимах, микросхема IC1 перегревается. | Замкнулись между собой длинные выводы разъема для проверки транзисторов | Разомкнуть выводы разъема |
| При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В | Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора | Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции |
| При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений | Плохая пайка выводов микросхемы IC2 | Пропаять выводы IC2 |
| Сегменты на дисплее пропадают и появляются | Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки | Для восстановления надежного контакта нужно: • поправить токопроводящие резинки; • протереть спиртом соответствующие контактные площадки на печатной плате; • облудить эти контакты на плате |
Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.
60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.
Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.
Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.
В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3.
Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5. R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А – только нули.
В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор Сб.
Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.
В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.
При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 . R6.
У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.
Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6. 3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.
В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.
Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем.
«Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.
При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор величиной 0,22. 0,27 мкФ.
Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.
Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом.
Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико.
Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.
Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.
У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус.
Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.
Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.
Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2. 3 раза, плату высушивают и устанавливают в корпус.
В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП.
Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.
При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.
Мультиметр dt 832 электросхема и ремонт.
Устройство и ремонт мультиметров серии М-830.ГлавнаяРазноеМультиметр dt 832 электросхема и ремонт
МУЛЬТИМЕТР DT-832
При всём ассортименте цифровых измерителей, наиболее широкой популярностью среди радиолюбителей пользуется именно мультиметр dt-832. Он довольно часто продается на прилавках магазинов, стоит дешево, и он же полностью цифровой!
Я им пользовался уже несколько лет, сейчас он у меня как резервный или для использования там, где не жалко, но вот при очередном измерении резко прокрутив по кругу переключатель до нужного параметра раздался щелчок, что-то посыпалось и переключатель заклинило…
Переключатель не работал как и сам мультиметр, пришлось разбирать – благо прибор разборный и это не так уж и сложно – всего-то требуется открутить два самореза сзади прибора утопленных в корпусе, и поднять аккуратно крышку которая держится помимо саморезов еще и на боковых петельках.

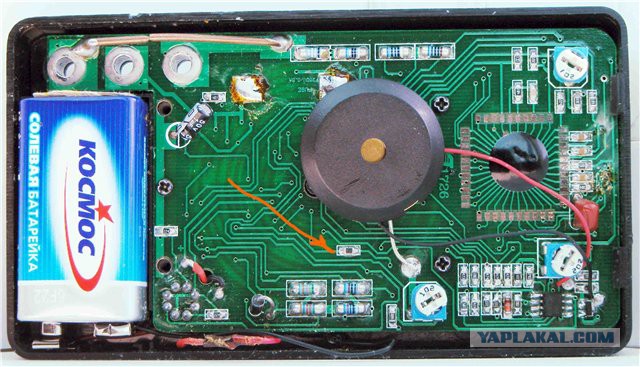

Видим плату, динамики и шарик, который просто болтается по корпусу.
Причина сразу понятна – рассыпался от времени переключатель, он состоит из самой ручки на которой установлены контакты и пару шариков с пружинками.
Китайский вариант смазки меня устраивает не очень, так как они применяют тугой вазелин который сохнет и приводит к частым налипаниям грязи, заклиниванию переключателей и вредит поверхности контактов переключателей при такой частой работе.
Применять масло машинное в таком типе переключателя не целесообразно – пластик может повредить, поэтому применил более безвредную силиконовую смазку из баллона.
При сборке в обратной последовательности продул детали выключателя силиконовой смазкой, поставил шарики на пружинки, и теперь переключатель вращать одно удовольствие, все стало работать плавно без каких либо заеданий, заклинов, рывков, и контакт с электрической точки стал хороший, цифры пляшут меньше, переключения по диапазонам измерения мультиметра стало куда точнее.
Вдобавок прибор чистим внутри от пыли, протираем влажными салфетками на спиртовой основе все внутренности и плату с ее компонентами, смотрим и проверяем предохранитель, проверяем батарейку – часто за время он разряжается и при заниженных показаниях может глючить прибор, если нужно поджимаем колодки куда подключаются щупы прибора, а еще лучше сняв плату с ними почистить их ацетоном.
Видео работы DT-832
Далее собираем dt-832 в обратном направлении и проверяем на работу переключая по диапазонам и проведя основные измерения. Если поломалась электроника — схема есть тут. Ремонт проводил redmoon.
Ремонт электроники
elwo.ru
ПРОДЛЕНИЕ ЖИЗНИ МУЛЬТИМЕТРА DT-832
Приветствую пользователей сайта Радиосхемы. Сегодня я вам расскажу как продлить жизнь мультиметру DT-832 и его аналогам.
Этот мультиметр используется около полу года, работает без нареканий. Продлить ему жизнь я решил потому, что покупать новый ни средств, ни желания нету. С мультиметром были проведены следующие модификации:
- Была сделана подставка под мультиметр.
- Был добавлен ползунковый переключатель для выключения мультиметра.
- Были заменены провода для щупов.
Но обо всём по порядку. Первым делом был сделана подставка для мультиметра, для этого нам нужен лист пластмассы — я взял его от корпуса советского телевизора. Размеры подставки изображены на фото.
После того как вырезали все детали, склеиваем их термоклеем или другим клеем.
Проверяем, если мультиметр сидит в корпусе плотно — то идём дальше, остаётся ещё вырезать подставку под корпус, для этого вырезаем деталь в форме буквы «А» и прикручиваем её к корпусу на завесы. Дальше мы установили ползунковый переключатель, это нужно для того что-бы минимизировать переключение ползунка выбора режима работы мультиметра. Откручиваем заднюю крышку мультиметра
снимаем батарею и откручивает саму плату.
Аккуратно снимаем переключатель режима тестера и самое главное не потерять шарики.
Далее достаём экран мультиметра, в процессе важно не отсоединить экран от резинового переходника на плату. Почему? Оторвёте — узнаете))
После того как мы всё отсоединили, у нас остаётся один корпус в котором, нам нужно выбрать место для установки самого выключателя, в моём мультиметре уже было отверстие с завода для установки выключателя.
Устанавливаем выключатель в это место и заклеиваем термоклеем.
После этого припаиваем выключатель в разрыв питания мультиметра и собираем всё назад.
И последняя переделка — это замена проводов тестера.
Я использовал медный провод диаметром 2 мм и длинной 50 см. Далее припаиваем один конец провода к щупу, а другой припаиваем как на фото.
Такими нехитрыми переделками можно здорово продлить работу цифровых мультиметров. Специально для сайта Радиосхемы — cool tnt.
Форум по измерителям
Обсудить статью ПРОДЛЕНИЕ ЖИЗНИ МУЛЬТИМЕТРА DT-832
radioskot.ru
Устройство и ремонт мультиметров серии М-830.
Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет
Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.
Показания дисплея N зависят от входного напряжения U и выражаются числом
Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис.
4.
При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель [по схеме 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором C3 образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.
При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.
Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5.
В режиме измерения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. . В качестве опорных резисторов используются R1..R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1.2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.
Режим прозвонкиВ схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.
ДЕФЕКТЫ МУЛЬТИМЕТРОВ
Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.
Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.
Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50.60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр M832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра M832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.
Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.
Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.
В режиме измерения тока при использовании входов V, Q и mA, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.
В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор C6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора C6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.
В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.
При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1.R6.
У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.
Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6. 3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.
В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора C4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.
Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.
При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора C4 на конденсатор величиной 0,22…0,27 мкФ.
Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.
Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо COM, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 (минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.
Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.
У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.
Случается, что изготовители дешевых мультимет-ров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.
Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2.3 раза, плату высушивают и устанавливают в корпус.
В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.
При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.
Сергей Бобин. «Ремонт электронной техники» №1, 2003
www.mastervintik.ru
РЕМОНТ МУЛЬТИМЕТРА СВОИМИ РУКАМИ
При ремонтах электроники приходится проводить большое количество измерений различными цифровыми приборами. Это и осциллограф, и ESR метр, и то что используется чаще всего и без применения чего не обходится ни один ремонт: конечно-же цифровой мультиметр. Но иногда случается так, что помощь требуется уже самим приборам, и это случается даже не столько от неопытности, спешки или неосторожности мастера, как от досадной случайности, такой, как случилась недавно со мной.
Мультиметр DT серии — внешний вид
Дело было так: после замены пробитого полевого транзистора при ремонте блока питания ЖК ТВ, телевизор не заработал. Возникла мысль, которая должна была впрочем придти еще ранее, на этапе диагностики, но в спешке не удалось проверить ШИМ-контроллер хотя-бы на низкое сопротивление или замыкание между ногами. Снимать плату долго, микросхема была у нас в корпусе DIP-8 и прозвонить ее ноги на КЗ было нетрудно и поверх платы.
Электролитический конденсатор 400 вольт
Отключаю телевизор от сети, жду стандартные 3 минуты на разрядку емкостей в фильтре, тех самых больших бочонков, электролитических конденсаторов на 200-400 Вольт, которые каждый видел разбирая импульсный блок питания.
Разобранный мультиметр
Касаюсь щупами мультиметра в режиме звуковой прозвонки ножек ШИМ контроллера — вдруг раздается звуковой сигнал, убираю щупы с целью звонить остальные ножки, сигнал звучит еще 2 секунды. Ну, думаю, все: опять выгорели 2 резистора, один в цепи измерения сопротивления режима 2 кОм, на 900 Ом, второй на 1. 5 — 2 кОм, стоящий скорее всего в цепях защиты АЦП. Ранее уже сталкивался с подобной неприятностью, в прошлом знакомый точно также попалил мне тестер, поэтому не стал огорчаться — съездил в радиомагазин за двумя резисторами в SMD корпусах 0805 и 0603, по рублю штука, и перепаял их.
Схема мультиметра DT-700C
Поиски информации по ремонту мультиметров на различных ресурсах, в свое время, выдали несколько типовых схем, на основе которых, построено большинство моделей дешевых мультиметров. Проблема заключалась в том, что позиционные обозначения на платах не соответствовали обозначениям на найденных схемах.
Сгоревшие резисторы на плате мультиметров
Но мне повезло, на одном из форумов человек подробно описал схожую ситуацию, выход из строя мультиметра при измерении с наличием напряжения в схеме, в режиме звуковой прозвонки. Если с резистором 900 Ом проблем не было, на плате несколько резисторов соединены цепочкой и найти его было просто. Тем более он почему-то не почернел, как обычно бывает при сгорании, и можно было прочитать номинал и попробовать измерить его сопротивление. Так как в мультиметре стоят точные резисторы, имеющие в своем обозначении 4 цифры, лучше, если есть возможность, менять резисторы на точно такие-же.
Сгоревший резистор СМД
В нашем радиомагазине не было прецизионных резисторов и я взял обычный на 910 Ом. Как показала практика, погрешность при такой замене будет совсем незначительная, ведь разница этих резисторов, 900 и 910 Ом составляет всего 1 %. С определением номинала второго резистора было сложнее — от его выводов шли дорожки к двум переходным контактам, с металлизацией, на обратную сторону платы, к переключателю.
Место для впаивания термистора
Но мне опять повезло: на плате были оставлены два отверстия соединенные дорожками параллельно с выводами резистора и подписывались они РТС1, дальше все было понятно. Термистор (РТС1) как известно нам по импульсным блокам питания, впаивается с целью ограничить токи через диоды диодного мостика при включении импульсного блока питания.
Резистор 1. 5 кОм
Так как электролитические конденсаторы, те самые большие бочки на 200-400 вольт, в момент включения блока питания и первые доли секунды при начале заряда, ведут себя почти как короткое замыкание — это вызывает большие токи через диоды мостика, в результате которых мостик может сгореть.
Резистор 910 Ом
Термистор, упрощенно говоря, в нормальном режиме при протекании небольших токов, соответствующих режиму работы устройства, имеет низкое сопротивление. При резком многократном увеличении тока, сопротивление у термистора также резко увеличивается, что по закону Ома, как мы знаем, вызывает уменьшение тока на участке цепи.
Резистор 2 Ком Ом на схеме
При ремонте на схеме, предположительно мы меняем на резистор 1.5 кОм, резистор обозначенный на схеме номиналом 2 кОм, как писали на том ресурсе, откуда брал информацию, при первом ремонте, его номинал не критичен и рекомендовали поставить, все же на 1.5 кОм.
Продолжаем. После того, как конденсаторы зарядились и ток в цепи уменьшился, термистор снижает свое сопротивление и устройство работает в нормальном режиме.
Резистор 900 ом Ом на схеме
С какой целью термистор устанавливают вместо этого резистора в дорогих мультиметрах? С такой же целью как и в импульсных блоках питания — для снижения больших токов, которые могут привести к сгоранию АЦП, возникающих в нашем случае в результате ошибки мастера, проводящего измерения, и защищающего тем самым аналого — цифровой преобразователь прибора.
АЦП мультиметра
Или, иначе говоря, ту самую черную каплю, после сгорания которой прибор обычно уже не имеет смысла восстанавливать, потому что это трудоемкое занятие и стоимость деталей превысит, как минимум, половину стоимости нового мультиметра.
Инструмент для ремонта
Как мы можем перепаять эти резисторы — возможно подумают новички не имевшие ранее дела с SMD радиодеталями. Ведь у них в домашней мастерской, скорее всего нет паяльного фена. Здесь есть три способа:
- Первый, будет нужен паяльник ЭПСН мощностью 25 ватт, с жалом лопатка с пропилом посредине, для того, чтобы греть разом оба вывода.
- Второй способ, нанести откусив бокорезами, капельку сплава Розе или Вуда, сразу на оба контакта резистора, и греть жалом плашмя оба этих вывода.
- И третий способ, когда у нас нет ничего кроме паяльника 40 ватт типа ЭПСН и обычного припоя ПОС-61 — мы наносим его на оба вывода так, чтобы припои смешались и в результате общая температура плавления безсвинцового припоя снизилась, и греем попеременно оба вывода резистора, пытаясь при этом его немного сдвинуть.
Обычно этого бывает достаточно, чтобы наш резистор отпаялся и прилип к жалу. Разумеется не забываем наносить флюс, лучше конечно жидкий Спирто канифольный флюс (СКФ).
Флюс СКФ
В любом случае, каким бы способом вы не демонтировали этот резистор с платы, на плате останутся бугорки старого припоя, нам нужно удалить его с помощью демонтажной оплетки, обмакнув ее в спирто-канифольный флюс. Кладем кончик оплетки прямо на припой и вдавливаем его, прогревая жалом паяльника до тех пор, пока весь припой с контактов не впитается в оплетку.
Демонтажная оплетка
Ну а дальше дело техники: берем купленный нами в радиомагазине резистор, кладем его на контактные площадки, которые мы освободили от припоя, придавливаем отверткой сверху и касаясь жалом паяльника мощностью 25 ватт, площадок и выводов находящихся по краям резистора, запаиваем его на место.
Оплетка для припоя — применение
С первого раза, наверняка выйдет кривовато, но самое главное что прибор будет восстановлен. На форумах мнения по поводу подобных ремонтов разделялись, некоторые доказывали, что в связи с дешевизной мультиметров их вообще не имеет смысла ремонтировать, мол выбросили и сходили купили новый, другие готовы были даже идти до конца и перепаивать АЦП). Но как показывает этот случай, иногда ремонт мультиметра дело довольно простое и экономически выгодное, а с подобным ремонтом вполне может справиться любой домашний мастер. Всем удачных ремонтов! AKV.
Ремонт электроники
elwo. ru
СХЕМЫ МУЛЬТИМЕТРОВ
СХЕМЫ МУЛЬТИМЕТРОВ
На данный момент выпускается три основные модели цифровых мультиметров, это dt830, dt838, dt9208 и m932. Первой на наших рынках появилась модель dt830.
Цифровой мультиметр dt830
Постоянное напряжение:Предел: 200мВ, разрешение: 100мкВ, погрешность: ±0,25%±2Предел: 2В, разрешение: 1мВ, погрешность: ±0,5%±2Предел: 20В, разрешение: 10мВ, погрешность: ±0,5%±2Предел: 200В, разрешение: 100мВ, погрешность: ±0,5%±2Предел: 1000В/600В, разрешение: 1В, погрешность: ±0,5%±2
Переменное напряжение:Предел: 200В, разрешение: 100мВ, погрешность: ±1,2%±10Предел: 750В/600В, разрешение: 1В, погрешность: ±1,2%±10Частотный диапазон от 45Гц до 450Гц.
Постоянный ток:Предел: 200мкА, разрешение: 100нА, погрешность: ±1,0%±2Предел: 2000мкА, разрешение: 1мкА, погрешность: ±1,0%±2Предел: 20мА, разрешение: 10мкА, погрешность: ±1,0%±2Предел: 200мА, разрешение: 100мкА, погрешность: ±1,2%±2Предел: 10А, разрешение: 10мА, погрешность: ±2,0%±2
Сопротивление:Предел: 200Ом, разрешение: 0,1Ом, погрешность: ±0,8%±2Предел: 2кОм, разрешение: 1Ом, погрешность: ±0,8%±2Предел: 20кОм, разрешение: 10Ом, погрешность: ±0,8%±2Предел: 200кОм, разрешение: 100Ом, погрешность: ±0,8%±2Предел: 2000кОм, разрешение: 1кОм, погрешность: ±1,0%±2Напряжение выхода на диапазонах: 2,8В
Тест транзистора hFE:I, пост. : 10мкА, Uк-э: 2,8В±0,4В, диапазон измерения hFE: 0-1000
Тест диодаТок теста 1,0мА±0,6мА, U теста 3,2В макс.
Полярность: автоматическая, Индикация перегрузки: «1» или «-1» на дисплее, Скорость измерений: 3 изм. в секунду, Питание: 9В. Цена — около 3уе.
Более совершенной и многофункциональной моделью цифрового мультиметра, стала dt838. Наряду с обычными возможностями, здесь добавили встроенный генератор синусоидального сигнала 1 кГц .
Цифровой мультиметр dt838
Количество измерений в секунду: 2
Постоянное напряжение U= 0,1мВ — 1000В
Переменное напряжение U~ 0,1В — 750В
Постоянный ток I= 2мA — 10A
Диапазон частот по перем. току 40 — 400Гц
Сопротивление R 0,1 Ом — 2 МОм
Входное сопротивление R 1 МОм
Коэффициент усиления транзисторов h41 до 1000
Режим прозвонки < 1 кОм
Питание 9В, Крона ВЦ
Цена — около 5 уе.
Внутренняя и внешняя начинка практически идентична модели dt830. Аналогичной особенностью является и невысокая надёжность подвижных контактов.
На настоящее время одной из самых продвинутых моделей является цифровой мультиметр m932. Особенности: автоматический выбор диапазонов и бесконтактный поиск статического электричества.
Цифровой мультиметр m932
Технические характеристики цифрового мультиметра m932:ПОСТОЯННОЕ НАПРЯЖЕНИЕ Пределы измерений 600 мВ; 6; 60; 600; 1000 ВПогрешность ± (0.5 % + 2 е.м.р.)Макс. разрешение 0.1 мВВх. сопротивление 7.8 МОмЗащита входа 1000 ВПЕРЕМЕННОЕ НАПРЯЖЕНИЕ Пределы измерений 6; 60; 600; 1000 ВПогрешность ± (1.2 % + 3 е.м.р.)Макс. разрешение 1 мВПолоса частот 50 – 60 ГцИзмерение среднеквадратичных значений — 50 – 60 ГцВх. импеданс 7.8 МОмЗащита входа 1000 ВПОСТОЯННЫЙ ТОК Пределы измерений 6; 10 АПогрешность ± (2.5 % + 5 е.м.р.)Макс. разрешение 1 мАЗащита входа Предохранитель 10 АПЕРЕМЕННЫЙ ТОК Пределы измерений 6; 10 АПогрешность ± (3 % + 5 е.м.р.)Макс. разрешение 1 мАПолоса частот 50 – 60 ГцИзмерение среднеквадратичных значений — 50 – 60 ГцЗащита входа Предохранитель 10 АСОПРОТИВЛЕНИЕ Пределы измерений 600 Ом; 6; 60; 600 кОм; 6; 60 МОмПогрешность ± (1 % + 2 е. м.р.)Макс. разрешение 0.1 ОмЗащита входа 600 ВЁМКОСТЬ Пределы измерений 40; 400 нФ; 4; 40; 400; 4000 мкФПогрешность ± (3 % + 5 е.м.р.)Макс. разрешение 10 пФЗащита входа 600 ВЧАСТОТА Пределы измерений 10; 100; 1000 Гц; 10; 100; 1000 кГц; 10 МГцПогрешность ± (1.2 % + 3 е.м.р.)Макс. разрешение 0.001 ГцЗащита входа 600 ВКОЭФ. ЗАПОЛНЕНИЯ ИМПУЛЬСОВ Диапазон измерений 0.1 – 99.9 %Погрешность ± (1.2 % + 2 е.м.р.)Макс. разрешение 0.1 %ТЕМПЕРАТУРА Диапазон измерений — -20°С – 760°С (-4°F – 1400°F)Погрешность ± 5°С/9°F)Макс. разрешение 1°С; 1°FЗащита входа 600 ВИСПЫТАНИЕ P-N Макс. ток теста 0.3 мАНапряжение теста 1 мВЗащита входа 600 ВПРОЗВОН ЦЕПИ Порог срабатывания < 100 ОмТестовый ток < 0.3 мАЗащита входа 600 ВОБЩИЕ ДАННЫЕ Макс. индицируемое число 6000Линейная шкала 61 сегментСкорость измерения 2 в секундуАвтовыключение через 15 минутИсточник питания 9 В тип «Крона»Условия эксплуатации 0°С – 50°С; отн. влажность: не более 70 %Условия хранения -20°С – 60°С; отн. влажность: не более 80 %Габаритные размеры 150 х 70 х 48 мм
О полезной доработке цифровых тестеров можно прочитать здесь. А документацию на несколько десятков других моделей ищите в разделе схем.
ФОРУМ по мультиметрам.
Схемы измерительных приборов
elwo.ru
Мультиметры М832: устройство и ремонт | Сайт радиолюбителей
Невозможно представить рабочий стол ремонтника без удобного недорогого цифрового мультиметра. В этой статье рассмотрено устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения.
В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830В, М830, М832, М838. Вместо буквы М может стоять DT. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире. Ее базовые возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, тестирование диодов и транзисторов. Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50…60 Гц или 1 кГц. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг).
Схема и работа прибора
Рис. 1. Структурная схема АЦП 7106
Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату.
Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40
Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9 В, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение подается на регулируемый делитель R11, VR1, R13, ас его выхода -на вход микросхемы 36 (в режиме измерения токов и напряжений). Делителем задается потенциал U ег на выводе 36, равный 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110nR111 отвечают за индикацию разряда батареи питания. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение десятичных точек дисплея.
Рис. 3. Принципиальная схема мультиметра М832
Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет:
Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом:
Рассмотрим работу прибора в основных режимах.
Измерение напряжения
Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель (по схеме 1-8/1… 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3 В, вывод 32.
Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения
При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.
Измерение тока
Рис. 5. Упрощенная схема мультиметра в режиме измерения тока
Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F.
Измерение сопротивления
Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления
Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1….R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 [в некоторых дешевых моделях используются обычные резисторы номиналом 1…2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.
Режим прозвонки
В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора.
Дефекты мультиметров
Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.
Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.
| При включении прибора дисплей загорается и затем плавно гаснет | Неисправность задающего генератора микросхемы АЦП, сигнал с которого подается на подложку ЖК-дисплея | Проверить элементы С1 и R15 |
| При включении прибора дисплей загорается и затем плавно гаснет. При снятой задней крышке прибор нормально работает | При закрытой задней крышке прибора контактная винтовая пружина ложится на резистор R15 и замыкает цепь задающего генератора | Отогнуть или чуть укоротить пружину |
| При включении прибора в режим измерения напряжения показания дисплея меняются от 0 до 1 | Неисправны или плохо пропаяны цепи интегратора: конденсаторы С4, С5 и С2 и резистор R14 | Пропаять или заменить С2, С4, С5, R14 |
| Прибор долго обнуляет показания | Низкое качество конденсатора СЗ на входе АЦП (вывод 31) | Заменить СЗ на конденсатор с малым коэффициентом абсорбции |
| При измерении сопротивлений показания дисплея долго устанавливаются | Низкое качество конденсатора С5 (цепь автокоррекции нуля) | Заменить С5 на конденсатор с малым коэффициентом абсорбции |
| Прибор неправильно работает во всех режимах, микросхема IC1 перегревается. | Замкнулись между собой длинные выводы разъема для проверки транзисторов | Разомкнуть выводы разъема |
| При измерении переменного напряжения показания прибора «плывут», например, вместо 220 В изменяются от 200 В до 240 В | Потеря емкости конденсатора СЗ. Возможна плохая пайка его выводов или просто отсутствие этого конденсатора | Заменить СЗ на исправный конденсатор с малым коэффициентом абсорбции |
| При включении мультиметр или постоянно пищит, или наоборот, молчит в режиме прозвонки соединений | Плохая пайка выводов микросхемы Ю2 | Пропаять выводы IC2 |
| Сегменты на дисплее пропадают и появляются | Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки | Для восстановления надежного контакта нужно:• поправить токопроводящие резинки;• протереть спиртом соответствующие контактные площадки на печатной плате;• облудить эти контакты на плате |
Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50. ..60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого есть режим генерации меандра. Для проверки дисплея следует положить его на ровную поверхность дисплеем вверх, подсоединить один щуп мультиметра М832 к общему выводу индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать поочередно к остальным выводам дисплея. Если удается получить зажигание всех сегментов дисплея, значит, он исправен.
Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления.
Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3 В и отсутствия пробоя между выводами питания и общим выводом АЦП.
В режиме измерения тока при использовании входов V, Ω и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.
В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор Сб. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или существенно занижать показания в этих диапазонах.
В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220 В. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву.
При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 …R6.
У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются.
Источник стабилизированного напряжения 3 В в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6…3,4 В, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В.
В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов.
Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм.
При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ.
Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5 В относительно общего вывода. Если оно равно нулю, то неисправен АЦП.
Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 [плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем.
Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен.
У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода.
Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P.
Часто встречается такая неприятность, как вытекание батареи. Небольшие капли электролита можно протереть спиртом, но если плату залило сильно, то хорошие результаты можно получить, промыв ее горячей водой с хозяйственным мылом. Сняв индикатор и отпаяв пищалку, с помощью щетки, например зубной, нужно тщательно намылить плату с обеих сторон и промыть под струей воды из-под крана. Повторив мойку 2…3 раза, плату высушивают и устанавливают в корпус.
В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают чувствительны к яркому свету. Например, при работе рядом с настольной лампой погрешность измерений может возрасти. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой.
При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту.
www.radiosait. ru
| Устройство цифровых мультиметров 830-й серии, наиболее часто встречающиеся неисправности и способы их устранения. В настоящее время выпускается огромное разнообразие цифровых измерительных приборов различной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, был преобразователь на микросхеме ICL71O6, выпущенной фирмой MAXIM. В настоящее время эта серия приборов является самой распространенной и самой повторяемой в мире.
Кроме того, в некоторых моделях есть режим звуковой прозвонки соединений, измерения температуры с термопарой и без термопары, генерации меандра частотой 50. Основной изготовитель мультиметров этой серии — фирма Precision Mastech Enterprises (Гонконг). Рис. 1. Структурная схема АЦП 7106 Основа мультиметра — АЦП IC1 типа 7106 (ближайший отечественный аналог — микросхема 572ПВ5). Его структурная схема приведена на рис. 1, а цоколевка для исполнения в корпусе DIP-40 — на рис. 2. Перед ядром 7106 могут стоять разные префиксы в зависимости от производителя: ICL7106, ТС7106 и т.д. В последнее время все чаще используются бескорпусные микросхемы (DIE chips), кристалл которых припаивается непосредственно на печатную плату. Рис. 2. Цоколевка АЦП 7106 в корпусе DIP-40 Рассмотрим схему мультиметра М832 фирмы Mastech (рис. 3). На вывод 1 IC1 подается положительное напряжение питания батареи 9V, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3V, его вход соединен с выводом 1 IC1, а выход — с выводом 32. Вывод 32 подсоединяется к общему выводу мультиметра и гальванически связан с входом СОМ прибора. Рис. 3. Принципиальная схема мультиметра М832 Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выводах 36 и 35 и составляет: Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения. Показания дисплея N зависят от входного напряжения UBX и выражаются числом: Рассмотрим работу прибора в основных режимах. Измерение напряжения Упрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель (по схеме 1-8/1… 1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерениях переменного напряжения вместе с конденсатором СЗ образует фильтр нижних частот. Далее сигнал поступает на прямой вход микросхемы АЦП, вывод 31. На инверсный вход микросхемы подается потенциал общего вывода, вырабатываемый источником стабилизированного напряжения 3V, вывод 32. Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения При измерениях переменного напряжения оно выпрямляется однополупериодным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17. Измерение тока Рис. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, коммутируемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, и результат выводится на дисплей. Защита АЦП обеспечивается диодами D2, D3 (в некоторых моделях могут не устанавливаться) и предохранителем F. Измерение сопротивления Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что один и тот же ток от источника напряжения +LJ протекает через опорный резистор Ron и измеряемый резистор Rx (токи входов 35, 36, 30 и 31 пренебрежимо малы) и соотношение UBX и Uon равно соотношению сопротивлений резисторов Rx и Ron. В качестве опорных резисторов используются R1….R6, в качестве токозадающих используются R10 и R103. Защита АЦП обеспечивается терморезистором R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1…2 кОм), транзистором Q1 в режиме стабилитрона (устанавливается не всегда) и резисторами R35, R16 и R17 на входах 36, 35 и 31 АЦП.Режим прозвонки. В схеме прозвонки используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (вывод 6) меньше порогового, на его выходе (вывод 7) устанавливается низкое напряжение, открывающее ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защита обеспечивается резистором R106 на входе компаратора. Дефекты мультиметров. Все неисправности можно разделить на заводской брак и повреждения, вызванные ошибочными действиями оператора. Поскольку в мультиметрах используется плотный монтаж, то возможны замыкания элементов, плохие пайки и поломка выводов элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее часто встречающиеся заводские дефекты мультиметров М832 приведены в таблице.
Исправность ЖК-дисплея можно проверить с помощью источника переменного напряжения частотой 50. Вышеописанные неисправности могут появиться и в процессе эксплуатации. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок по входу. Основные проблемы возникают при измерении тока или сопротивления. Ремонт неисправного прибора следует начинать с проверки питающего напряжения и работоспособности АЦП: напряжения стабилизации 3V и отсутствия пробоя между выводами питания и общим выводом АЦП. В режиме измерения тока при использовании входов V, ? и mА, несмотря на наличие предохранителя, возможны случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, не соответствующий требованиям инструкции, то в этом случае возможно выгорание сопротивлений R5…R8, причем визуально на сопротивлениях это может никак не проявиться. В первом случае, когда пробивается только диод, дефект проявляется только в режиме измерения тока: ток через прибор протекает, но дисплей показывает нули. В случае выгорания резисторов R5 или R6 в режиме измерения напряжения прибор будет завышать показания или показывать перегрузку. При полном сгорании одного или обоих резисторов прибор не обнуляется в режиме измерения напряжения, но при замыкании входов дисплей устанавливается на нуль. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10А — только нули. В режиме измерения сопротивления повреждения происходят, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче на вход напряжения могут сгорать резисторы R5, R6, R10, R18, транзистор Q1 и пробиваться конденсатор С6. Если полностью пробит транзистор Q1, то при измерении сопротивления прибор будет показывать нули. При неполном пробое транзистора мультиметр с разомкнутыми щупами будет показывать сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкается переключателем накоротко и на показания мультиметра не влияет. При пробое конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20V, 200V и 1000V или существенно занижать показания в этих диапазонах. В случае отсутствия индикации на дисплее при наличии питания на АЦП или визуально заметного выгорания большого количества элементов схемы существует большая вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3V. На практике АЦП выгорает только при подаче на вход высокого напряжения, гораздо выше 220V. Очень часто при этом в компаунде бескорпусного АЦП появляются трещины, повышается ток потребления микросхемы, что приводит к ее заметному нагреву. При подаче на вход прибора очень высокого напряжения в режиме измерения напряжения может произойти пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема защищена делителем на сопротивлениях R1 …R6. У дешевых моделей серии DT длинные выводы деталей могут закорачиваться на экран, расположенный на задней крышке прибора, нарушая работу схемы. У Mastech такие дефекты не наблюдаются. Источник стабилизированного напряжения 3V в АЦП у дешевых китайских моделей может на практике давать напряжение 2,6…3,4V, а у некоторых приборов перестает работать уже при напряжении питающей батареи 8,5 В. В моделях DT используются низкокачественные АЦП, они очень чувствительны к номиналам цепочки интегратора С4 и R14. В мультиметрах фирмы Mastech высококачественные АЦП позволяют использовать элементы близких номиналов. Часто в мультиметрах DT при разомкнутых щупах в режиме измерения сопротивления прибор очень долго подходит к значению перегрузки («1» на дисплее) или не устанавливается совсем. «Вылечить» некачественную микросхему АЦП можно уменьшив номинал сопротивления R14 с 300 до 100 кОм. При измерении сопротивлений в верхней части диапазона прибор «заваливает» показания, например, при измерении резистора сопротивлением 19,8 кОм показывает 19,3 кОм. «Лечится» заменой конденсатора С4 на конденсатор величиной 0,22…0,27 мкФ. Поскольку дешевые китайские фирмы используют низкокачественные бескорпусные АЦП, то нередки случаи обрыва выводов, при этом определить причину неисправности очень трудно и проявляться она может по-разному, в зависимости от оборванного вывода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, то для определения причины неисправности необходимо проверить напряжение на соответствующем выводе микросхемы АЦП, оно должно быть около 0,5V относительно общего вывода. Если оно равно нулю, то неисправен АЦП. Эффективным способом поиска причины неисправности является прозвонка выводов микросхемы аналого-цифрового преобразователя следующим образом. Используется еще один, разумеется, исправный, цифровой мультиметр. Он включается в режим проверки диодов. Черный щуп, как обычно, устанавливается в гнездо СОМ, а красный в гнездо VQmA. Красный щуп прибора подсоединяется к выводу 26 (минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Поскольку на входах аналого-цифрового преобразователя установлены защитные диоды в обратном включении, то при таком подключении они должны открыться, что будет отражено на дисплее как падение напряжения на открытом диоде. Реальная величина этого напряжения на дисплее будет несколько больше, т.к. в схеме включены резисторы. Точно так же проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюсу питания АЦП) и поочередного касания остальных выводов микросхемы. Показания прибора должны быть аналогичными. Но если поменять полярность включения при этих проверках на противоположную, то прибор должен показывать всегда обрыв, т.к. входное сопротивление исправной микросхемы очень велико. Таким образом, неисправными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если же прибор показывает обрыв при любом подключении исследуемого вывода, то это на девяносто процентов говорит о внутреннем обрыве. Указанный способ проверки достаточно универсален и может применяться при проверке различных цифровых и аналоговых микросхем. Бывают неисправности, связанные с некачественными контактами на галетном переключателе, прибор работает только при нажатом галетнике. Фирмы, производящие дешевые мультиметры, редко покрывают дорожки под галетным переключателем смазкой, отчего они быстро окисляются. Часто дорожки бывают чем-нибудь загрязнены. Ремонтируется следующим образом: из корпуса вынимается печатная плата, и дорожки переключателя протираются спиртом. Затем наносится тонкий слой технического вазелина. Все, прибор починен. У приборов серии DT бывает иногда так, что переменное напряжение измеряется со знаком минус. Это указывает на неправильную установку D1, обычно из-за неправильной маркировки на корпусе диода. Случается, что изготовители дешевых мультиметров ставят низкокачественные операционные усилители в цепи звукового генератора, и тогда при включении прибора раздается жужжание зуммера. Этот дефект устраняется подпаиванием электролитического конденсатора номиналом 5 мкФ параллельно цепи питания. Если при этом не обеспечивается устойчивая работа звукового генератора, то необходимо заменить операционный усилитель на LM358P. В большинстве приборов, выпускаемых в последнее время, применяются бескорпусные (DIE chips) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе АЦП из строя, что встречается достаточно часто, заменить его трудно. Приборы с бескорпусными АЦП иногда бывают, чувствительны к яркому свету. Дело в том, что индикатор и плата прибора обладают некоторой прозрачностью, и свет, проникая сквозь них, попадает на кристалл АЦП, вызывая фотоэффект. Для устранения этого недостатка нужно вынуть плату и, сняв индикатор, заклеить место расположения кристалла АЦП (его хорошо видно сквозь плату) плотной бумагой. При покупке мультиметров DT следует обратить внимание на качество механики переключателя, следует обязательно прокрутить галетный переключатель мультиметра несколько раз, чтобы убедиться, что переключение происходит четко и без заеданий: дефекты пластмассы не поддаются ремонту. Литература: С. Бобин «Ремонт электронной техники» №1, 2003 «Интегральные Микросхемы для аналого-цифрового преобразования и средств мультимедиа», выпуск 1, Москва. «Додэка». 1996 г Ручной малогабаритный мультиметр М-830В http://cxem.net/i Каталог: meta2017 -> storage15f -> forum -> 2012 Скачать 126. Поделитесь с Вашими друзьями: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
MASTECH MAS838 РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Pdf Download
Скачать СодержаниеОглавление Добавить в мои руководства Добавить эту страницу в закладки Руководство будет автоматически добавлено в «Мои руководства» распечатайте эту страницуМастех MAS838 Руководство оператора
1Содержание
13страница из 13
- Содержание
- Оглавление
- Закладки
Реклама
Содержание
Мастех MAS838 Руководство оператора по эксплуатации
Содержание
Предыдущая страница
Следующая страница
Содержание
См.
также Mastech MAS838Mastech MAS830L Инструкция по эксплуатации 13 страниц
Дополнительные руководства для Mastech MAS838
- Мультиметр Mastech MAS830L Инструкция по эксплуатации
Портативный цифровой мультиметр 31/2 (5 страниц)
- Мультиметр Mastech MAS830B Инструкция по эксплуатации
(11 страниц)
- Мультиметр Mastech MAS345 Инструкция по эксплуатации
(32 страницы)
- Мультиметр Mastech M839b Инструкция по эксплуатации
Карманный цифровой мультиметр (8 страниц)
- Мультиметр Mastech MS8268 Инструкция по эксплуатации
Ручной цифровой мультиметр (18 страниц)
- Мультиметр Mastech MS8268 Инструкция по эксплуатации
Ручной цифровой мультиметр (9 страниц)
- Мультиметр Mastech MS8221 Руководство пользователя
(18 страниц)
- Мультиметр Mastech MY-60 Инструкция по эксплуатации
Мультиметр цифровой серии My-60 (17 стр.
)
- Мультиметр Mastech MY60 Инструкция
(16 страниц)
- Мультиметр Mastech MY64 Инструкция
(8 страниц)
- Мультиметр Mastech MS8233E Руководство пользователя
(11 страниц)
- Мультиметр Mastech MS8232B Руководство пользователя
(11 страниц)
- Мультиметр Mastech MS8232B Руководство пользователя
(10 страниц)
- Мультиметр Mastech MS8218 Инструкция по эксплуатации
(46 страниц)
- Мультиметр Mastech MS8218 Руководство пользователя
Истинное среднеквадратичное значение (46 страниц)
Краткое содержание для Mastech MAS838
Мультиметры (DMM) и их микросхемы с компьютерной связью
Мультиметры (DMM) и их микросхемы с компьютерной связью| Обратно к индексу |
Мультиметры (DMM) и их чипы, с помощью компьютерной связи
Serive Tipes
Serive Tipes
Мысли .
Safety devices
Schematics
List of chips and the meters using them
With serial output (native RS232, USB, or hackable)
19C6RVT/M430F448
BTC AD-85-4
CS7721CN
DTM0660L (DreamTech)
DM1106EN
90 90 922-DMM4
ES51862
ES51922
ES51932
ES51960
ES51962
ES51966F
ES51966P
ES51968
ES51978
ES51986A
ES51997
FS9711A
FS9721-LP3 (Fortune Semiconductor)
FS98o24
FS9922-DMM3
FS9922-DMM4
GC7721AQ-P3
HCPD608 (Hung Change)
HY3131 (Hycon)
Mastech M343-01
Metex 89CR
Metex KS57C2016
SH7108
UM7108
UP01+FS970X
WENS98A
Unknown serial-out presence
Without serial output
71xx series
mysterious капля эпоксидной смолы, обычно без последовательного вывода, часто 7106
7106
7129
CS7721
ES5106E
FS9711-LP1
FS9721-LP1
FS9952
KAD0501
KAD7001CQ:
NJU9207
SMC62MIF
Unknown serial-out presence
Without serial output
mysterious epoxy blob, usually without serial output, often 7106
7106
7108
7124
7126
7129
7136
7149
CS7721
ES5106E
FS9711-LP1
FS9721-LP1
M5230
M6266
M6306
By brand
UT
Mastech
Table фишек и пинов
Protective circuit notes
known-bad meters
fuses
voltage clamping with transistors
voltage clamping with forward-biased diodes
LCR meter protection
Useful links
Существует множество марок и типов мультиметров. Видов значительно меньше
чипов, вокруг которых построены счетчики. Некоторые счетчики, обычно более дорогие, имеют встроенный последовательный порт.
связь, обычно оптически разделенный UART. UART можно преобразовать в RS232 или, в более современном
системы, к USB несколькими возможными способами — некоторые счетчики используют преобразователи USB-последовательный и выглядят как последовательный порт,
другие используют чипы USB-HID. Третьи используют модули последовательного интерфейса Bluetooth.
Чипы управления
Мультиметры основаны на трех видах микросхем управления:
- Специализированные микросхемы мультиметра , на которые приходится большинство измерителей более высокого класса. Эти чипы представляют собой универсальное решение, часто поступают от известных поставщиков (Cyrustek и т. д.) и часто хорошо документированы. Если счетчики не поддерживают некоторые функции, которые есть у чипов, их часто можно взломать и улучшить.
- Микроконтроллеры общего назначения либо со встроенными АЦП (микроконтроллеры Samsung с кастомной прошивкой
используется в некоторых устройствах Metex) или действует совместно с микросхемой сбора данных мультиметра (например, ES51966). Получение данных от них может быть довольно нетривиальным, хотя теоретически всегда есть шанс взломать чип и заменить его прошивку. Однако обычно есть более простые способы, включая разработку нового решения для сбора данных с нуля. Или, в случае, например. ES51966 данные между контроллером и АЦП могут прослушиваться.
- 7106 и его клоны , самый тупой из тупых, отличительная черта низкоуровневого класса с предложением «несколько долларов или лучшее предложение». Внутри нет ничего, кроме АЦП, напрямую подключенного к драйверу дисплея.
Типы последовательных выходов
В измерителях RS232 для связи обычно используется оптопара или дискретная пара светодиод-фототранзистор. Интерфейс имеет два уровня: низковольтный UART и интерфейс протокола низкого или более высокого уровня с хост-компьютером.
- UART — это низкоуровневый асинхронный последовательный выход, обычно низковольтный, привязанный к земле (может быть
положительная сторона, в редких случаях) батареи глюкометра. Обычно к выходу микросхемы подключается дискретный светодиод или светодиодная сторона оптопары. Фототранзистор, дискретный или другая половина оптопары, подключается к преобразователю уровня или протокола. Интерфейс хост-компьютера обычно подключается к разъему и скрывается в соединительном кабеле. Протокол UART должен быть описан в описании чипа.
- Сам выход последовательного UART может быть доступен как электрический разъем (с оптопарой внутри счетчика) или как оптический интерфейс, при этом оптопара находится частично внутри счетчика (светодиод) и частично в соединительном кабеле (фототранзистор).
- Часто выход UART отображается на мультиметре на разъеме как интерфейс с открытым коллектором.
- Некоторые редкие чипы имеют последовательный интерфейс без UART, например. синхронный. Прямое подключение к конвертеру UART не предусмотрено.
возможно здесь. Можно подключить микроконтроллер, чтобы обеспечить необходимые часы или другие сигналы и преобразовать вывод в UART.
- Интерфейс RS232 представляет собой простой преобразователь напряжения/уровня, обычно питаемый от главного компьютера. Сигналы RS232 DTR/RTS, например, Раньше были компьютерные мыши.
- Выход USB Счетчики обычно имеют дискретный чип для связи, подключенный к (обычно с оптронной развязкой) последовательные данные от чипа. Поток последовательных данных обычно доступен аппаратно. USB-интерфейс может представляться хост-компьютеру как последовательный порт или как HID-устройство.
- Интерфейс Bluetooth — это тот же старый UART, что и в обоих других случаях, но теперь подключенный к беспроводному модулю.
Поддающиеся взлому счетчики построены на основе микросхемы, которая предлагает последовательный вывод, но контакт не подключен и не работает.
не включено. Можно присоединить оптопару (можно напрямую, чаще всего транзисторную).
Последовательный выход редко всегда включен, обычно его нужно активировать мгновенным импульсом или постоянным соединением (на землю, V-,
или другая шина питания, см. техническое описание) на другом контакте.
Поскольку базовым интерфейсом со счетчиком обычно является стандартный UART, даже счетчики, поставляемые с неправильным типом интерфейса, обычно можно преобразовать во что-то другое. Просто найдите, где находится последовательный сигнал (обычно на разъеме или на оптопары) и прикрепите правильный. (Например, замените тупой ненастраиваемый последовательный USB-чип на более умный с EEPROM, который можно перепрограммировать, чтобы он сообщал о себе как мультиметр, или HID можно заменить на последовательный, чтобы избежать необходимости в водителе. Или можно добавить приемопередатчик RS485 для проводной передачи данных на большие расстояния. Или UART-wifi чип может быть добавлен для беспроводной регистрации. Или последовательный интерфейс Bluetooth для подключения к смартфону; потенциально здесь можно использовать даже внутреннюю батарею мультиметра, так как беспроводной интерфейс обеспечивает изоляцию.)
Мысли о 7106
В самых дешевых счетчиках используется простой АЦП, интегрированный с драйвером ЖК-дисплея, обычно это микросхема 7106 или аналогичная. Их практически невозможно взломать, запасное подключение напрямую к выходным контактам ЖК-дисплея. Обычно существует 23 соединения.
к дисплею, что делает это решение довольно интенсивным в отношении необходимых контактов и характера привода переменного тока
ЖК-дисплея (сигнал на сегменты в фазе (выключен) или не в фазе (включен) с объединительной платой — устойчивое смещение постоянного тока
может повредить жидкие кристаллы) добавляет неприятностей.
Для тактовой частоты 48 кГц (3 показания в секунду) частота привода ЖК-дисплея обычно составляет 60 Гц (тактовая частота, деленная на 800).
Прямое считывание сегментов может быть выполнено либо с помощью микроконтроллера с достаточным количеством запасных контактов, либо с помощью легкой FPGA,
выполняет соединение и декодирование, параллельно-последовательный сдвиговый регистр, в котором фиксируются отображаемые данные, а затем
тактируется последовательно, или мультиплексор для чтения сегментов один за другим (вместе с сигналом объединительной платы или даже
аппаратное XOR, чтобы получить прямое состояние включения/выключения сегмента).
Если вы не производите выборку всех линий сразу, важно позаботиться об изменениях на уровне объединительной платы. Как частота довольно низкая, микроконтроллер может либо наблюдать за изменением, а затем выполнять всю выборку, или проверьте до и после и есть ли несоответствие перевернутой полярности объединительной платы во время сбора данных и данные должны быть удалены.
Или можно полностью обойти микросхему и подключить отдельный АЦП (например, вход микроконтроллера) к аналоговому входу 7106. Тогда показания могут немного различаться между АЦП и дисплеем 7106, но схема намного проще.
Еще один подход — оптический, с использованием камеры и программного обеспечения для анализа изображений (например, здесь может помочь OpenCV).
Идентификация капель эпоксидной смолы
Дешёвые также, как правило, используют упаковку чипа с неопознаваемой эпоксидной кляксой. Это особенно раздражает.
Иногда чип можно идентифицировать косвенно, так как капля находится на плате в виде прямоугольника из контактных площадок, где
в качестве альтернативы можно припаять более разумно упакованный чип.
Если доступны прямоугольные контактные площадки, подсчет фишек не составляет труда. Начните с этого и выберите только те таблицы данных, которые совпадать с количеством выводов.
Самые простые пэды — те, что кварцевые или резонаторные. Xtal находится поблизости, и его легко идентифицировать. Если он присутствует, начните с него.
Другие контактные площадки/дорожки, которые проще всего отследить, — это контактные площадки дисплея. Определите их, сравните их количество и расположение (и отображать схему мультиплексирования) в таблицы данных чипов-кандидатов. Повторите с силовыми контактами и любые другие сигналы, которые вы можете отследить, до тех пор, пока у вас не останется таблицы данных и чип не останется неопознанным. (В редких случаях вы получаете положительную идентификацию.)
Если контактов не слишком много, начните с дрянного чипа 7106 (40-контактный), так как он и его клоны наиболее распространены в этих сценариях.
Устройства безопасности
Важной частью измерителя или блока сбора данных в целом является способность противостоять неожиданностям. Дэйв Джонс из EEVblog отлично описывает их.
Здесь перечислены некоторые известные неисправные счетчики.
Вкратце, важными частями являются:
- Плавкие предохранители , где более крупные керамические предохранители, заполненные песком, предпочтительнее для гашения дуги; немного стеклянные могут превратить нить накала в дугу и не прерваться достаточно быстро. Распространенной ошибкой является использование предохранителей со слишком низким номинальным напряжением.
- Варисторы , которые защищают от перегрузки по напряжению и должны быть достаточно прочными, чтобы поглощать переходные процессы
- Изоляция и проводка , которые являются конструктивными особенностями платы (разводка, изоляция и разводка незакрепленных провода (аккумулятор, светодиоды панели…), которые могут слишком близко соприкасаться с областями высокого напряжения.
Схемы
Различные схемы взяты из интернета.
- Различные схемы мультиметров
- Схемы дешевых счетчиков, использующих микросхему 7106 или аналогичную
Список микросхем и счетчиков, использующих их
С последовательным выходом (родной RS232, USB или взломанный)
19C6RVT/M430F448
(специальный микроконтроллер)
- Fluke 87-V
БТД АД-85-4
- Браймен BM857
- Браймен BM859s
- Браймен BM867
- Браймен BM869 (USB)
- Браймен BM869s
- Санва PC5000a
- возможно Amprobe AM-160-A, Extech MM570A, Greenlee DM-860A?
CS7721CN
см. FS9721-LP3
DTM0660L (ДримТек)
брошюра, техническое описание, с http://www.kerrywong.com/2016/03/19/hacking-dtm0660l-based-multimeters/
LQFP-64, последовательный выход, TX на контакте 20, xtal на 15/16, SPI на контакты 18(СКК)/19(СДО)/22(СДИ),23(СКЭ)
Квадратные контакты 16 x 16, могут быть каплями эпоксидной смолы.
нужен битовый переключатель EEPROM, чтобы включить вывод UART: Arduino прошивает эскиз
, клон Hycon HY12P65?)
- Бсайд ZT301
- Бсайд ZT302
- ennoLogic eM860T (истинное среднеквадратичное значение) [источник: обзор]
- Fluke 175 (?)
- General Tools Toolsmart Bluetooth (BT через BDE-BLEM201P) [источник: разборка]
- Холдпик HP-890CN
- Пикометр PM890D (?)
- Бсайд ADM08A [источник]
- Текповер ТП40
- УНИ-Т UT139C
- Токоизмерительные клещи Uni-T UT210E (TrueRMS), старые модели (новые используют DM1106EN) [src]
- Веллеман ДВ4100
- Victor VC921 (истинное среднеквадратичное значение)
- Аненг Ан8203
- Зотек 17Б+
- Аненг AN860B+
- Зотек ZT101
- Аненг AN8001
- Рихтомер 101 ринггит
- Zotek ZT102 (trueRMS с AD536) [источник]
- Aneng AN8002 (ребрендинг ZT102)
- Рихтомер 102 ринггита
- ==== Hycon 12P65 ====
- Браймен BM233
- Браймен BM235
- Mustool MT109 [источник]
ДМ1106ЕН
(возможно, клонировали/переименовали HyconTek HY12P66?)
- Токоизмерительные клещи Uni-T UT210E (TrueRMS), более новые модели (в более старых версиях используется DTM0660L) https://github. com/bdlow/UT210E
- Zotek ZT109
- Аненг AN8008 [источник]
ЭФ9922-ДММ4
- Вольткрафт VC850
ES51862
ES51922
техническая спецификация QFP-128, последовательный выход, SDO на контакте 123, включение RS232 на контакте 111
- МАСТЕХ МС8240Д
- UT61E (схема)
- Wintex TD2200, очень похож на UT61E
ES51932
- Owon B41T+ (BT через CC2541)
- Виктор 86Е
ES51960
- Амзонд 34XR-A
ES51962
техническая спецификация (последовательный выход, SDO на контакте 94, включение RS232 на контакте 45)
- UT70B (схема) (RS232)

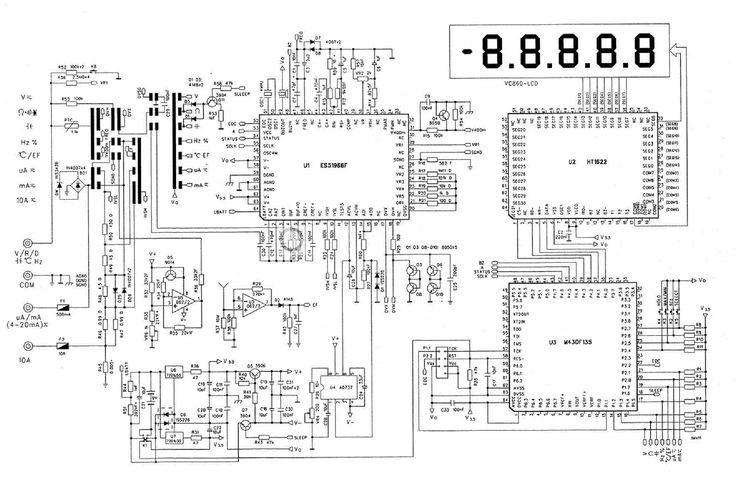

ES51966F
техническая спецификация QFP-64, отдельный АЦП, нуждается в дополнительном микроконтроллере для управления дисплеем и вывода, общается через контакты STATUS/SCLK, протокол, описанный в техническом описании
- UT71C (может быть ES51966P?)
- UT71E (USB) (в качестве микроконтроллера используется MSP430F149)
- Tenma 72-9380A (ребрендинг UT71E)
- Voltcraft VC-940 (RS232/USB) (ребрендинг UT71E)
ES51966P
техническая спецификация QFP-64, аналоговый интерфейс, нуждается в дополнительном микроконтроллере для управления дисплеем и вывода, общается через контакты STATUS/SCLK, протокол, описанный в техническом описании
- УТ71А
- Voltcraft VC-920 (RS232/USB) (ребрендинг UT71A)
- UT71C [источник]
- UT71D с HT1621 в качестве ЦП [источник: EEVblog]
ES51968
- Мастех MS8250C
ES51978
техническая спецификация QFP-100, последовательный выход, SDO на контакте 94, включение RS232 на контакте 45
- ISO-TECH IDM98II [источник: взломать]
- ИСО-ТЕХ IDM103N (RS232)
ЭС51986А
- УТ60Г
- Tenma 72-7750 (ребрендинг UT60G)
- APPA Tech 71 (поддается взлому)
- АППА Тех 73
ES51997
аналоговый интерфейс
- Uni-T UT181A (с STM32F103ZET6)
ФС9711А
QFP-100, TxD на контакте 64, TXen на контакте 84
- MS8202A (поддается взлому)
- Vichy VC97 (поддается взлому)
- Проскит МТ-1710
FS9721-LP3 (Fortune Semiconductor)
техническая спецификация QFP-100, последовательный выход, Tx на контакте 64, TXen на контакте 84, 2400 бит
- DT4000ZC (RS232)
- TP4000ZC (в виде капли эпоксидной смолы на плате) (RS232)
- Fluke 17B (может не 17B+?), может Fluke 15B, 15B+, 17B, 17B+, 18B, 18B+? (слух)
- Mastech MS8229 [источник: взлом]
- Центех P98674
- Мастек MS8250B
- Mastech MS8268 (?)
- PCE-DM32 (RS232)
- Tenma 72-7745 (см. UT60E) (поддается взлому)
- UT60A (схема) (RS232)
- UT60B (схема) (поддается взлому)
- UT60C (схема) (поддается взлому)
- Tenma 72-7740 (как CS7721CN) [ссылка]
- UT60E (схема) (RS232, USB)
- UT90C [источник]
- Vichy VC97 (поддается взлому)
- Виктор VC86B
- Voltcraft MT-52, MT52 (поддается взлому)
- Voltcraft VC-820, VC820 (RS232, USB)
- Voltcraft VC-840, VC840 (RS232, USB)
- Tecpel DMM-8061, DMM8061 (RS232, USB) (переименованный в VC-840?)
- Санва CD772 [источник: взломать]
- ==== совместимость по выводам: Semico CS7721, CS7721CN ====
- Tenma 72-7440 (переименованный в UT60C) (RS232) [источник: обзор]
- QM1571
- ==== совместимый по выводам: GC7721AQ-P3 ====
ФС98о24
Микроконтроллер OTP, функциональность не указана
- Fluke 15B+ WiFi [источник: разборка]
ФС9922-ДММ3
QFP-100, техническое описание Tx на контакте 92, TX-enable на контакте 94 (звуковой сигнал имеет задержку?)
- DM6600 (RS232) [источник: демонтаж, EEVblog]
- Mastech MS2108A, зажим с неверным среднеквадратичным значением [источник: в 32:42], [источник]
- Пикометр PM2108A
- вероятно Hyelec MS2108A
- Mastech MS8260G [источник]
- Minipa ET-997 [источник: обзор, EEVblog]
- УТ61А
- UT61B (RS232, USB)
- Виктор 86С (USB)

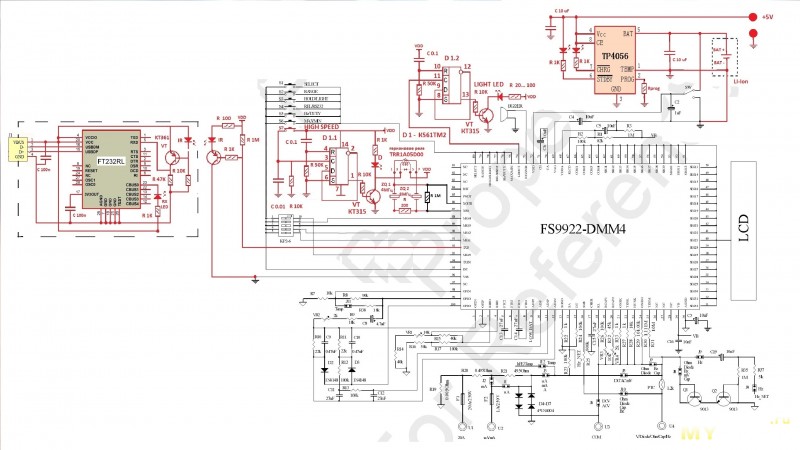

ФС9922-ДММ4
QFP-100, спецификация v11, FS9922-DMM4-DS-14_EN. pdf
TX на контакте 92, TX-enable на контакте 94
(выход звукового сигнала имеет задержку?)
- DigiTek DT-9602R+ (?)
- ЭМ6000
- Крисбоу KW06-796
- Прецизионный золотой N56FU (?)
- Mastech MS8340A [источник]
- Mastech MS2109A [источник]
- Меркурий MTTR01 [источник]
- Owon B35T (с Bluetooth CC2541) [источник]
- Оуон Б35Т+
- Pro’s Kit MT-1820, MT1820 (?) (USB)
- измеритель в изолированном осциллографе Siglent SHS-1062 [src]
- UT61C (RS232, USB)
- UT61D (RS232, USB)
- Vichy VC99 (поддается взлому) [src: hack]
- Виктор 70С (USB)
- EZA EZ-735, EZ735 (=Виктор 70C)
- Voltcraft VC-830, VC830 (RS232, USB)
- Voltcraft VC-850, VC850 (RS232, USB)
(примечание: VC99 имеет медленную скорость считывания. Модификация, как описано здесь:
замена трех SMD керамических конденсаторов на пленочные 0,01мкФ/100В. По обозначению на плате (нужно снять дисплей — 4 самореза) — С16 (между 5 и 6 выводами FS9922),
C17 (между 7 и 8 контактами FS9922) и C7 (между 17 контактами FS9922 и землей). Конденсатор C7 влияет на измерение сопротивлений.)
GC7721AQ-P3
см. FS9721-LP3
HCPD608 (изменение зависло)
Tx/Rx, 9600 бод, 7n1
- Протек 608
- Вольткрафт VC608
HY3131 (Хайкон)
техническая спецификация Аналоговый интерфейс цифрового мультиметра, без дисплея, интерфейс SPI
- Мультиметр 121GW (kickstarter) [источник: EEVblog]
- Экран цифрового мультиметра Arduino
- СЕМ DT-9989
- HoldPeak HP-770D [источник]
- HOLDPEAK HP-770K
- Keysight U1282A (использует D78F0485 в качестве контроллера дисплея) [src]
- Уни-Т UT171A (?)
Мастех М343-01
- Mastech MAS345 (RS232) [источник]
Метекс 89CR
Счетчики Metex, как правило, используют один и тот же протокол: http://sigrok. org/wiki/Multimeter_ICs#Metex_14-byte_ASCII.
- Метекс М-4650CR (RS232)
- Voltcraft M-4650CR (RS232) [источник]
Метекс KS57C2016
(4-разрядный микроконтроллер Samsung KS57C2016 с пользовательской прошивкой Metex)
- RadioShack 22-168 (RS232)
- Метекс М-3640D
- PeakTech 4370 (переименован в Metex M-3640D) (RS232)
SH7108
техническая спецификация последовательный выход, не-RS232, требуется внешний тактовый сигнал на CLK (36), выход с контакта 37, EOC (контакт 39) переходит в H в конце преобразования, когда в буфере свежие данные; 16 бит данных в буфере, с цифрами в двоично-десятичном коде, два бита для десятичной точки, один для полярности, без индикации режимов и прочего
- UT70A (можно взломать с помощью преобразователя протоколов) (схема, низкое качество) [src: teardown, EEVblog]
- ==== UM7108, то же,
- техпаспорт
- Тенма 72-4025 [источник]
UM7108
см. SH7108
УП01+ФС970С
вероятно, какой-то специально запрограммированный микроконтроллер
- UT70C (схема)
ВЭНС98А
протокол
- Voltcraft GDM704 (серийный номер обрабатывается микроконтроллером 80C32) [ссылка] [ссылка]
Наличие неизвестного последовательного выхода
Без последовательного выхода
Серия 71xx
Get to Know 3½ Digit ADCs with the ICL71xx
- 7106 — 3½ цифры, 7 сегментный ЖК-дисплей
- 7107 – 3½ цифры, 7 сегментный светодиод
- 7116 – 3½ разряда, 7 сегментный ЖК-дисплей, с дисплеем HOLD (фиксация)
- 7117 — 3½ разряда, 7 сегментный светодиод, с дисплеем HOLD (фиксация)
- 7126 – улучшенный 7106
- 7136 – улучшенный 7126
- 7135 – 4½ разряда, 7 сегментный ЖК-дисплей
загадочная капля эпоксидной смолы, обычно без последовательного вывода, часто 7106
- Аненг AN8008 [источник]
- Extech MN16A
- Иннова 3300
- УТ10А
- UT20B [источник]
- УТ33А
- УТ33Д
- UT120C [источник: обзор, разборка, EEVblog]
- УТ601
- УТ603
- VA18B (имеет последовательный выход) (USB) (100-контактный чип, xtal на 61,62 — возможно, FS9721?)
- ZOYI VC17B+ (колодки для квадратных чипов) [арт. ]
- Fluke 17B+ (площадки для прямоугольных чипов) [ref]
- Xiole XL830L — 11×12 прямоугольный 46-контактный что-то [ref] [ref], очень дешевый
7106
- Различные схемы здесь
- Alda M-838 (схема)
- DT830B (схема)
- М830Б
- Хьелек МС8232
- М93
- М832
- М838
- М890
- М932
- UT33C (схемы, [источник: снаружи], [источник: самодельные обновления])
- УТ39А (схема)
- UT54 (схема)
7129
(аналогично 7106, с еще одной цифрой)
- UT56 (схема)
CS7721
см. ФС9721
ES5106E
(подобно 7106)
- Гринли ДМ-50
ФС9711-ЛП1
По сути идентичен FS9721-ЛП1.
Вариант FS9721-LP3 с неиспользуемыми выводами UART.
- Мастер 82139 [источник: разборка, EEVblog]
ФС9721-ЛП1
Вариант FS9721-LP3 с неиспользуемыми выводами UART.
техпаспорт
- , вероятно, токоизмерительные клещи BSide ACM03 Plus [src]
- Токоизмерительные клещи Uni-T UT204 [источник: обзор, разборка, EEVblog]
- VC921 (более старая версия, не соответствует действительности) (ВОЗМОЖНО, есть -LP3?)
- Виктор VC81CD
- Виктор VC81D
- Proskit MT-1232 (старые модели переименованы в Victor 81CD) [источник: обзор, разборка]
- ==== CS7721 ====
- Мастех MS8216
ФС9952
- Бсайд АДМ-02
- СЕМ ДТ-914
- Хейс DT-914
- RS Pro RS14 [источник]
- Mastech MS8221C (схема)
- Мастех MS8233D
- Сторона ADM-01 [источник]
КАД0501
- Metex M3270 (схема)
KAD7001CQ:
- MS8202 (схемы)
- MY-68 (схема) [источник]
NJU9207
техническая спецификация
- 3211D
- М3211Д
SMC62MIF
- М320
Наличие неизвестного последовательного выхода
Без последовательного выхода
загадочная капля эпоксидной смолы, обычно без последовательного вывода, часто 7106
- ДТ830Л
- Xiole XL830L [ссылка]
- Extech MN16A
- Иннова 3300
- УТ10А
- UT20B [источник]
- УТ33А
- УТ33Д
- UT120C [источник: обзор, разборка, EEVblog]
- УТ601
- УТ603
- VA18B (имеет последовательный выход) (USB) (100-контактный чип, xtal на 61,62 — возможно, FS9721?)
- Voltcraft VC140 [ссылка]
7106
Различные схемы здесь
- Alda M-838 (схема)
- Beckman Circuitmate DM25 [ссылка]
- Beckman Circuitmate DM25 L [ссылка]
- Beckman Industrial DM25 XL [ссылка]
- Chung Instrument Electronics 5105C Тестер прецизионных деталей, измеритель RC [ref]
- DMM3800-18(?) [ссылка]
- DT830B (схема) [ссылка]
- М830Б
- DT832 [ссылка]
- М832
- Дюви 07977 [ссылка]
- Hyelec MS8232
- КТ-65 [ссылка]
- КТ 9901 [ссылка]
- КТ 9902 [ссылка]
- М93
- М838
- М890
- М932
- Pancontrol_KT-25 [ссылка]
- Peertronic DM-6013, измеритель емкости [ref]
- UT33C (схемы, [источник: снаружи], [источник: самодельные обновления])
- УТ39А (схема)
- UT54 (схема)
- ==== CIC5106 ====
- КТ 8801 [ссылка]
7108
- DM27XT [ссылка]
- HGL 5105N [ссылка]
- Пиктех 5105N
7124
7126
- ==== CIC806E ====
- Monacor DMT-4500 [ссылка]
7129
(аналогично 7106, с еще одной цифрой)
- UT56 (схема)
7136
- MIC-7S [ссылка]
- ТЕЛ. DM1000B [ссылка]
- ==== CIC5136 ====
- DMT7000 [ссылка]
7149
- Метекс М80 [ссылка]
CS7721
см. ФС9721
ES5106E
(подобно 7106)
- Гринли ДМ-50
ФС9711-ЛП1
По существу идентичен FS9721-LP1.
Вариант FS9721-LP3 с неиспользуемыми выводами UART.
- Мастер 82139 [источник: разборка, EEVblog]
ФС9721-ЛП1
Вариант FS9721-LP3 с неиспользуемыми выводами UART.
техпаспорт
- , вероятно, токоизмерительные клещи BSide ACM03 Plus [src]
- Токоизмерительные клещи Uni-T UT204 [источник: обзор, разборка, EEVblog]
- VC921 (более старая версия, не соответствует действительности) (ВОЗМОЖНО, есть -LP3?)
- Виктор VC81CD
- Виктор VC81D
- Proskit MT-1232 (старые модели переименованы в Victor 81CD) [источник: обзор, разборка]
- ==== CS7721 ====
- Мастех MS8216
М5230
- Соар 3520 [ссылка]
М6266
- Парящий 4055 [ссылка]
- Соар 4050B [ссылка]
М6306
- Hewlett Packard E2378A [ссылка]
- Йокогава 7534-03
- Парить 3255
По марке
UT
- UT10A: загадочная капля (7106?)
- UT20B: загадочная капля (7106?)
- UT33A: загадочная капля (7106?)
- UT33C: 7106
- UT33D: загадочная капля (7106?)
- УТ39А: 7106
- UT50C:
- УТ54: 7106
- УТ56: 7921
- UT58C:
- УТ58Д:
- UT58E:
- UT60A, UT60B, UT60C, UT60E: FS9721-LP3
- УТ60Г: ЭС51986А
- UT61A: FS9922-DMM3
- UT61B: FS9922-DMM3
- UT61C: FS9922-DMM4
- UT61D: FS9922-DMM4
- UT61E: ES51922
- УТ70А: Ш7108
- УТ70Б: ЭС51962
- UT70C: UP01+FS970X
- УТ70Д:
- UT71A, UT71C, UT71D: ES51966P
- УТ71Б:
- UT71C, UT71E: ES51966F
- UT90C: FS9721-LP3
- УТ105:
- УТ107:
- УТ108:
- УТ109:
- UT120C: загадочная капля
- УТ131А:
- УТ131Б:
- UT131C:
- УТ131Д:
- УТ139А:
- УТ139Б:
- UT139C: DTM0660L
- UT139E:
- УТ139С:
- UT171A: HY3131 (?)
- UT181A: ES51997 (с STM32F103ZET6)
- УТ195ДС:
- UT195E:
- УТ195М:
- УТ202:
- УТ203:
- УТ204: ФС9721-ЛП1
- УТ208:
- UT210E, ранее: DTM0660L
- UT210E,новее: DM1106EN
- УТ211Б:
- УТ216А:
- УТ216Б:
- UT216C:
- УТ216Д:
- UT219E:
- УТ531:
- УТ532:
- УТ533:
- UT601: загадочная капля (7106?)
- UT603: таинственная капля (7106?)
- UT612:
Мастех
- MAS345: Мастех М343-01
- MS2108A: FS9922-DMM3
- MS2109A: FS9922-DMM4
- MS8216: CS7721
- MS8221C: FS9952
- MS8229: FS9721-LP3
- MS8233D: FS9952
- MS8240D: ES51922
- MS8250B: FS9721-LP3
- MS8250C: ES51968
- MS8260G: FS9922-DMM3
- MS8268: FS9721-LP3
- MS8340A: FS9922-DMM4
Таблица микросхем и контактов
Для выявления потенциальных кандидатов, где в середине рисунка булавки скрывается загадочная капля эпоксидной смолы.
пакет микросхем/контакты xtal txout txenable display-seg+com+bias ES51922 QFP-128 38x26 106,107 123 111 31+4+1 FS9721-LP3 QFP-100 30x20 61,62 64 84 14+4 FS9721-LP1 QFP-100 30x20 61,62 - - 14+4 ФС9922-ДММ3 QFP-100 30x20 86,87 92 94 (27+4+1? ) FS9922-DMM4 QFP-100 30x20 86,87 92 94 32+4+1 ES51962 QFP-100 30x20 79,80 94 45 26+4+1 ES51978 QFP-100 30x20 79,80 94 45 26+4+1 NJU9207B QFP-80 24x16 49,50 - - 10+4+1 ES51966 QFP-64 16x16 50,51 54/55 не-UART н/д DSM0660 LQFP-64 16x16 15,16 20 EEPROM 14+4+1 SH7108 QFP-48 12x12 5,6(4=RC) 36/37 не-UART 11+3 7106 QFP-44 11x11 6,7(4=RC) - - 23+1 7106 ДИП-40 40х2 40,39(38=кк) - - 23+17107 похож на 7106, но для управления светодиодным дисплеем вместо ЖК-дисплея. также ICL7106, CS7106, ICL7107, UM7108 — много-много клонов 7106 управляет ЖК-дисплеем напрямую, 7108 использует мультиплексирование тоже что-то 11х12, прямоугольное
Примечания по схемам защиты
заведомо плохих счетчиков
- http://www. eevblog.com/forum/testgear/a-list-of-multimeters-that-do-not-appear-to-meet-their-claimed-safety-specs/
предохранители
- стеклянные предохранители подозрительны Предохранители
- с номинальным напряжением ниже, чем вход счетчика, очень подозрительны (маркировка CE для экспорта в Китай)
- https://electronics.stackexchange.com/questions/86401/why-arent-high-current-ammeters-protected-with-a-fuse
- Предохранители HRC (с высокой разрывной нагрузкой) предохранители часто используются в более качественных системах
- медленнее, чем быстродействующие стеклянные предохранители, но способны выдерживать килоамперный ток без взрыва; некоторые счетчики имеют двойные предохранители, быстрый и один HRC последовательно.
- Всплеск высокого напряжения на сильноточном источнике питания может зажечь дугу внутри счетчика, затем ток поддерживает ее
- https://www.electricaltechnology.org/2014/12/hrc-fuse-high-rupturing-capacity-fuse-types. html
- способный безопасно отключать очень большие токи, не выпуская дугу изнутри и не взрываясь
- https://www.eevblog.com/forum/chat/hrc-fuses-2128/
- «В целом полупроводники и печатные платы являются отличным средством защиты предохранителей стандартных номиналов в электронных устройствах. Предохранитель HRC предназначен для прерывания протекания тока за минимально возможное количество циклов. HRC применяется как к способности быстро реагировать, так и к способности обеспечивать отключение сильного тока короткого замыкания. Дешевые счетчики используют звуковой сигнал THARWARPPP!!! индикацию этой ошибки и сбрасываются путем замены счетчика на новый с неповрежденным дымом».
- «Как правило, патроны HRC имеют немного меньший диаметр. Короче говоря, вы сможете заменить стандартный предохранитель патрона.
с HRC (я сказал, что должны, не все зажимы одинаковы), но вы не сможете установить предохранитель патрона в держатель, предназначенный для предохранителя HRC. (Приложение достаточной силы может опровергнуть и эту теорию, обычно с плохим конечным результатом)
- Транзисторы часто используются как стабилитроны с обратным пробоем база-эмиттер. [ссылка]
- переход имеет низкую емкость и ОЧЕНЬ малую обратную утечку
- работает при лавинном пробое, не повреждая транзистор при ограничении тока
- часто используется встречно-параллельно, где один BE — это стабилитрон, а другой — диод с прямой поляризацией, для двунаправленной фиксации напряжения
- напряжение пробоя обычно 6-10 вольт Время отклика
- наносекунд (зенеры ОЧЕНЬ медленные)
- гораздо более острые характеристики, чем у стабилитрона, незначительная утечка перед как раз до пробоя
фиксация напряжения с помощью диодов прямого смещения
- несколько диодов, используемых последовательно, для двунаправленного зажима можно использовать диодный мост с всегда положительно смещенной цепочкой диодов между +/- выходами моста
- можно использовать медленные диоды (быстро/медленно относится к обратному восстановлению, здесь не важно)
Защита счетчика LCR
- https://www. ietlabs.com/pdf/application_notes/035043%20Charge%20Capacitor%20Protection.pdf — схема защиты от заряженных конденсаторов
92 / R (часто непрактично большая мощность), проволочная обмотка может быть перегружена в пиках
- http://sigrok.org/wiki/Category:Multimeter
- http://sigrok.org/wiki/Multimeter_comparison
- http://www.eevblog.com/, множество презентаций, обсуждений и разборок, связанных с мультиметрами
- http://www.eevblog.com/forum/reviews/a-list-of-recommended-multimeters/
- различные обзоры здесь: https://lygte-info.dk/info/DMMReviews.html
- или здесь: http://we.easyelectronics.ru/well-man2000/cifrovye-multimetry-nischebrodov-v_pryzhke.html
- Максимально допустимое напряжение питания, не приводящее к повреждению = 15В.
- Номинальное напряжение питания = 9В.
- Потребляемый ток номинальный = 1м.
- Текущий ток не более = 1,8 мА.
- Индикация количества разрядов = 3,5
- Постоянное напряжение на вводе относительно минуса питания = св.
- Шкала = 2В или 200МВ.
- Температурный дрейф нуля не более = 1 УФ/с.
- Шум при VVx = 0, шкала 200 мВ не более = 15 UV.
- Напряжение не падает до 0 Вольт. Для полной разрядки конденсатора требуется время. Это увеличит время и измерения.
- Между началом зарядки и запуском таймера требуется время. Это приведет к ошибке измерения. Для AVR это не критично. требуется только одна мера.
- Ток утечки на аналоговом входе. Согласно техническому описанию AVR, ток утечки увеличивается, когда входное напряжение близко к нулю.
- Измеряет весь запрашиваемый диапазон
- Компактность и удобство
- установка нуля выполняется не сразу,
- контактные лепестки, для замеров без проводов, упругости нет, после разжима не возвращаются в исходное положение,
- счетчик не оснащен калибровочным контейнером.
Полезные ссылки
| Если у вас есть замечания или вопросы по теме, пишите узнать здесь: | |
| Ваше имя: | |
| Ваш адрес электронной почты: | |
| Обратная связь: | |
| 5 95 | |
Универсальное ускорение тестера-мультиметра.
Микросхемы ICL7106, ICL7106R, ICL7106SСправочные данные на микросхемы аналого-цифровые преобразователи ICL7106, ICL7106R, ICL7106S, COFOVKA, технические параметры, типовая схема включения. Микросхема ICL7106 представляет собой АЦП с выходом 3,5-разрядным жидкокристаллическим цифровым индикатором. Используется в измерительных приборах.
ICL7106 выпускается в трех вариантах исполнения корпусов: ICL7106 — PDIP-40, ICL7106R — PDIP-40 (с зеркальным расположением выходов) и ICL7106S в корпусе MQFP (с четырехсторонним расположением). Как и в неподходящей версии.
Характеристики микросхем
Электрические параметры:
Назначение выводов микросхемы
Рис. 1. Микросхема Calp ICL7106S.
Рис. 2. Кокольки и расположение выводов для микросхемы ICL7106, ICL7106R.
Типовая схема включения
Тактовая частота задается RC-цепочкой на выводах 38,39, 40 (или 1,2,3 для зеркальной схемы). ФОСК = 0,45/(RC). Емкость должна быть не менее 50 Ом, сопротивление не менее 50 ком. Типовая частота FOSC = 48 кГц.
Тактовая частота в 4 раза ниже, чем у FOSC.
С1 = 0,1 мкФ С2 = 0,47 мкФ СЗ = 0,22 мкФ С4 = 100 пФ R2 = 47 кОм R3 = 100 ком R5 = 1 МОм.
Для шкалы 0-199.0МВ R1 = 24 ком R4 = 1 ком.
Для шкалы 0-1,9999 R1 = 24 ком R4 = 25 ком.
Рис. 3. Типовая схема включения микросхемы ICL7106.
Рис. 4. Эквивалентная схема микросхемы АЦП ICL7106.
Невозможно представить рабочий стол без удобного недорогого цифрового мультиметра. В данной статье рассмотрен прибор цифровой мультиметр 830-й серии, наиболее распространенные неисправности и способы их устранения.
В настоящее время выпускается огромное количество цифровых измерительных приборов разной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL71O6, выпущенный фирмой Максим. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830Б, М830, М832, М838. Вместо буквы м может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяемой в мире. Его основные возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях имеется звуковой кольцевой режим соединений, измерение температуры с термопарой и без термопары, генерация меандра частотой 50…60 Гц или 1 кГц. Основным производителем мультиметров этой серии является компания Precision Mastech Enterprises (Гонконг).
Схема и работа устройства
Рис. 1. Структурная схема АЦП 7106
Основа мультиметра — АЦП ИС1 типа 7106 (ближайший отечественный аналог — микросхема 572фв5). Его структурная схема показана на рис. 1, а основа для исполнения в корпусе ДИП-40 — на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т.д. В последнее время малозаметные микросхемы (DIE CHIPS), кристалл которых припаивается непосредственно к печатной плате.
Рис. 2. COCOLOGY ADC 7106 в корпусе ДИП-40
Рассмотрим схему мультиметра Mastech M832 (рис. 3). С выхода 1 ИС1 подается положительное напряжение питания батареи 9В, на вывод 26 — отрицательное. Внутри АЦП находится источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 ИС1, а выход с выводом 32. Выход 32 подключен к общему выводу мультиметра и гальванически связан с вход SOM-устройства. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, динамик его выхода — это вход микросхемы 36 (в режиме измерения тока и напряжения). Делитель задается потенциалом U УГ на выходе 36 равным 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110NR111 отвечают за индикацию разряда аккумулятора. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение точек десятичной дисперсии.
Рис. 3. Мультиметр М832 Схема мультиметра
Диапазон рабочих входных напряжений Umax напрямую зависит от уровня регулируемого опорного напряжения на выходах 36 и 35 и составляет:
Стабильность и точность показаний дисплея зависят от стабильность этого опорного напряжения. Индикация дисплея N зависит от входного напряжения UBX и выражается цифрой:
Рассмотрим работу устройства в основных режимах.
Измерение напряжения
Упрощенная схема мультиметра в режиме измерения напряжения показана на рис. 4. При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель (согласно 1- 8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором образует ФНЧ. Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На инверсный вход микросхемы подается общий выходной потенциал, формируемый источником стабилизированного напряжения 3 В, выход 32.9.0003
Рис. 4. Упрощенная схема мультиметра в режиме измерения напряжения
При измерении переменного напряжения оно выпрямляется однократным алпапидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.
Измерение тока
Рис. 5. Упрощенная схема мультиметра в режиме измерения тока
Упрощенная схема мультиметра в режиме измерения тока представлена на рис. 5. В режиме измерения постоянного тока последний протекает через резисторы RO, R8, R7 и R6, переключаемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, а результат выводится на дисплей. Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.
Измерение сопротивления
Рис. 6. Упрощенная схема мультиметра в режиме измерения сопротивления
Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). На схеме видно, что через эталонный резистор Рон и измеряемый резистор Rx протекает один и тот же ток от источника напряжения + LJ (входные токи 35, 36, 30 и 31 пренебрежимо малы) и отношение UBX и Uon равно отношению сопротивлений резисторов RX и Ron. R1….R6 используются как опорные резисторы, R10 и R103 используются как токообразующие. Защиту АЦП обеспечивают термистор R18 [В некоторых дешевых моделях используются обычные резисторы номиналом 1…2 ком), транзистор Q1 в режиме стабитрона (не всегда) и резисторы R35, R16 и R17 на входы 36, 35 и 31 АЦП.
Проблемный режим
В схеме вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (выход 6), меньше порогового, на его выходе (выход 7) низком напряжении открывается ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.
Дефекты мультиметров
Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.
Так как в мультиметрах используется мультиметр, то возможно замыкание элементов, плохая пайка и поломки элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее распространенные заводские дефекты мультиметров М832 приведены в таблице.
| Проявление дефекта | Возможная причина | Устранение дефекта |
|---|---|---|
| При включении устройства дисплей загорается, а затем плавно гаснет | Неисправность микросхемы-генератора СПП, сигнал с которой поступает на подложку ЖКИ | Проверить элементы С1 и R15 |
| При включении прибора дисплей загорается, а затем плавно гаснет. С задней крышкой аппарат работает нормально | С задней крышки прибора контактная винтовая пружина попадает на резистор R15 и замыкает цепь задающего генератора | Согните или слегка укоротите пружину |
| При включении прибора режим измерения напряжения дисплея изменяется от 0 до 1 | Неисправность или некачественное снятие цепи интегратора: Конденсаторы С4, С5 и С2 и резистор R14 | Отсосать или заменить C2, C4, C5, R14 |
| Прибор долго сбрасывает показания. | Низкокачественный конденсатор СЗ на входе АЦП (выход 31) | Замена СЗ на конденсатор с малым коэффициентом поглощения |
| При измерении сопротивления показания дисплея в течение длительного времени устанавливаются | Низкокачественный конденсатор С5 (нулевая цепь автокоррекции) | Замена С5 на конденсатор с малым коэффициентом поглощения |
| Прибор работает некорректно во всех режимах, перегревается микросхема IC1. | Длинные выводы для проверки транзисторов были замкнуты | Отсоединить выводы разъема |
| При измерении переменного напряжения показания прибора «плавают», например, вместо 220 В изменяются от 200 В до 240 В | Потеря емкости конденсатора СЗ. Возможна подпайка его выводов или просто отсутствие этого конденсатора | Заменить СЗ на хороший конденсатор с малым коэффициентом поглощения |
| При включении мультиметр либо постоянно пищит, либо наоборот молчит в режиме звонка подключений | Плохая пайка выводов микросхемы SU2 | Выводы IC2 |
| Сегменты на дисплее исчезают и появляются | Плохой контакт ЖК-дисплея и контактов платы мультиметра через токопроводящие резиновые вставки | Для восстановления надежного контакта необходимо: Регулировка токопроводящей резинки; Вода со спиртом, соответствующие контактные площадки на печатной плате; Сделать эти контакты на плате |
Исправность ЖКИ можно проверить с помощью источника переменного напряжения частотой 50. ..60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого режим генерации меандр. Для проверки дисплея необходимо положить его на ровную поверхность дисплеем вверх, подключить один короткоэкранный мультиметр М832 к общему дисплею индикатора (нижний ряд, левый вывод), а другой щуп мультиметра прикладывать попеременно к остальной части дисплея. Если удалось добиться зажигания всех сегментов дисплея, значит, он исправен.
Описанные выше неисправности могут появляться и во время работы. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т.к. хорошо защищен от перегрузок на входе. Основные проблемы возникают при измерении тока или сопротивления.
Ремонт неисправного прибора следует начинать с проверки напряжения питания и исправности емкости АЦП: напряжения стабилизации 3 В и отсутствия пробоя между источником питания и общим выходом АЦП.
В режиме измерения тока по входам В, Ом и МА, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды d2 или d3. Если в мультиметре установлен предохранитель, предохранитель не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5…R8, и визуально на сопротивлениях это не отображается. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор идет, а на дисплее отображаются нули. В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор пропустит показания или покажет перегрузку. При полном сгорании одного или обоих резисторов прибор не сбрасывается в режим измерения напряжения, а при замыкании вводов индикация обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.
В режиме измерения повреждаемости встречается, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче напряжения на вход могут сгореть резисторы R5, R6, R10, R18, транзистор Q1 и конденсатор Сб. Если транзистор Q1 полностью пробит, то при измерении сопротивления прибор покажет нули. В случае неполной проверки транзистора мультиметр с незаштрихованными стрелками покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкает ключ-ключ и на показания мультиметра не влияет. При проверке конденсатора С6 мультиметр не измеряет напряжение в диапазонах 20 В, 200 В и 1000 В или значительно занижает показания в этих диапазонах.
При отсутствии индикации на дисплее при наличии питания на АЦП или визуально заметном перегорании большого количества элементов схемы велика вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП мигает только при подаче на вход высокого напряжения, значительно превышающего 220 В. Трещины появляются в соединения увеличивается ток потребления микросхемы, что приводит к ее заметному нагреву. .
При подаче очень высокого напряжения на ввод очень высокого напряжения в режиме измерения напряжения возможен пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема такая защищен делителем на сопротивлениях R1. ..R6.
В дешевых моделях серии ДТ длинные выводы деталей могут уплотняться к экрану, расположенному на задней крышке устройства, нарушая работу схемы. У Mastech таких дефектов не наблюдается.
Источник стабилизированного напряжения 3 В в АЦП в дешевых китайских моделях на практике может выдавать напряжение 2,6…3,4 В, а некоторые устройства перестают работать при напряжении питающей батареи 8,5 В.
В ДТ В моделях используются некачественные АЦП, они очень чувствительны к скоростям цепи интегратора C4 и R14. В мультиметрах Mastech качественные АЦП позволяют использовать элементы близких номиналов.
Часто в мультиметрах ДТ при открытом заявителем режиме измерения сопротивления прибор долго подходит к значению перегрузки («1» на дисплее) или вообще не устанавливается. «Целированием» некачественной микросхемы АЦП можно уменьшить сопротивление R14 с 300 до 100 ком.
При измерении сопротивления в верхней части диапазона прибор «заполняет» показания, например, при измерении сопротивления резистора 19,8 ком показывает 19,3 ком. «Ток» заменой конденсатора С4 на конденсатор 0,22…0,27 мкФ.
Так как дешевые китайские фирмы используют некачественные несоответствующие АЦП, то случаев обрыва разрыва не бывает, и определить причину неисправности бывает очень сложно, и она может отличаться по разному, в зависимости от вырванного выхода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, для определения причины неисправности необходимо проверить напряжение на соответствующем выходе микросхемы АЦП, оно должно быть около 0,5 В относительно общего выхода. Если он равен нулю, то АЦП неисправен.
Эффективным способом поиска причины неисправности является переделка микросхемы аналого-цифрового преобразователя преобразователя следующим образом. Используется еще один, конечно, хороший, цифровой мультиметр. Включается в режиме проверки диодов. Черный щуп, как обычно, устанавливается в сому, а красный в гнездо VQMA. Красный щуп устройства подключен к выводу 26 [минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Так как на входах аналого-цифрового преобразователя при обратном включении установлены защитные диоды, то при таком подключении они должны открыться, что отразится на дисплее падением напряжения на открытом диоде. Реальное значение этого напряжения на дисплее будет несколько больше, т.к. в схеме есть резисторы. Аналогично проверяются все выводы АЦП при подключении черного щупа к выводу 1 [питание АЦП) и поочередном прикосновении к остальным выводам микросхемы. Показания приборов должны быть одинаковыми. Но если поменять полярность включения с этими проверками на противоположную, прибор должен всегда показывать обрыв, т.к. входное сопротивление хорошей микросхемы очень велико. Таким образом, дефектными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если прибор показывает кластер для любого соединения исследуемого выхода, это на девяносто процентов говорит о внутреннем обрыве. Указанный метод проверки достаточно универсален и может быть использован при проверке различных цифровых и аналоговых микросхем.
Имеются неисправности связанные с некачественными контактами на переключателе галереи, устройство работает только при нажатии на галеты. Фирмы, выпускающие дешевые мультиметры, редко замазывают смазкой дорожки под переключателем штольни, которые у них быстро окисляются. Часто трассы несколько загрязнены. Ремонтируется следующим образом: Печатная плата вынимается из корпуса, дорожки переключателей прочищаются спиртом. Затем наносится тонкий слой технического вазелина. Все, устройство исправлено.
У приборов серии ДТ иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.
Бывает, что производители дешевых мультиметров ставят в схему звукового генератора некачественные операционные усилители, и тогда при включении прибора гудит зуммер. Этот дефект устранен электролитическим конденсатором номиналом 5 мкФ, включенным параллельно цепи питания. Если это не обеспечивает устойчивой работы звукового генератора, необходимо заменить операционный усилитель на LM358P.
Часто встречается такая неприятность, как протечка батареи. Небольшие капли электролита можно протереть спиртом, но если плата сильно залита, то хорошие результаты можно получить, смыв ее горячей водой с хозяйственным мылом. После снятия индикатора и исчезновения выжимки, с помощью щетки, например зубной, нужно тщательно очистить плату с двух сторон и промыть под струей воды из-под крана. Повторив промывку 2…3 раза, плату просушивают и устанавливают в футляр.
В большинстве устройств, выпущенных в последнее время, применяются противоборствующие (DIE CHIPS) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе из строя АЦП встречается довольно часто, заменить его сложно. Приборы с неподходящим АЦП иногда чувствительны к яркому свету. Например, при работе рядом с настольной лампой могут увеличиться погрешности измерения. Дело в том, что приборный индикатор и плата обладают некоторой прозрачностью, и свет, проникая в них, падает на кристалл ПКР, вызывая фотоэффект. Чтобы устранить этот недостаток, нужно снять плату и, сняв индикатор, захватить плотной бумагой место расположения кристалла АЦП (он хорошо виден через плату).
При покупке мультиметра ДТ следует обратить внимание на качество механики переключателя, необходимо несколько раз прокрутить галерею переключателя Мультиметра, чтобы убедиться, что переключатель работает четко и без горячих: дефекты пластика не ремонтируются.
Невозможно представить рабочий стол без удобного недорогого цифрового мультиметра.
В данной статье рассмотрено устройство цифровых мультиметров 830-й серии, его схема, а также наиболее распространенные неисправности и способы их устранения.
В настоящее время выпускается огромное количество цифровых измерительных приборов разной степени сложности, надежности и качества. Основой всех современных цифровых мультиметров является интегральный аналого-цифровой преобразователь напряжения (АЦП). Одним из первых таких АЦП, пригодных для построения недорогих портативных измерительных приборов, стал преобразователь на микросхеме ICL7106, выпущенный фирмой Максим. В результате было разработано несколько удачных недорогих моделей цифровых мультиметров 830-й серии, таких как М830Б, М830, М832, М838. Вместо буквы М может стоять ДТ. В настоящее время эта серия инструментов является самой распространенной и повторяемой в мире. Его основные возможности: измерение постоянных и переменных напряжений до 1000 В (входное сопротивление 1 МОм), измерение постоянных токов до 10 А, измерение сопротивлений до 2 МОм, проверка диодов и транзисторов. Кроме того, в некоторых моделях имеется звуковой кольцевой режим соединений, измерение температуры с термопарой и без термопары, генерация меандра частотой 50…60 Гц или 1 кГц. Основным производителем мультиметров этой серии является компания Precision Mastech Enterprises (Гонконг).
Схема и работа устройства
Принципиальная схема мультиметра
Основа мультиметра — АЦП ИС1 типа 7106 (ближайший отечественный аналог — микросхема 572фв5). Его структурная схема показана на рис. 1, а основа для исполнения в корпусе ДИП-40 — на рис. 2. Перед ядром 7106 могут быть разные префиксы в зависимости от производителя: ICL7106, TC7106 и т.д. В последнее время малозаметные микросхемы (DIE CHIPS), кристалл которых припаивается непосредственно к печатной плате.
Рассмотрим схему мультиметра Mastech M832 (рис. 3). С выхода 1 ИС1 подается положительное напряжение питания батареи 9В, на вывод 26 — отрицательное. Внутри АЦП источник стабилизированного напряжения 3 В, его вход соединен с выводом 1 IC1, а выход с выводом 32. Выход 32 подключен к общему выводу мультиметра и гальванически связан на вход COM устройства. Разность напряжений между выводами 1 и 32 составляет примерно 3 В в широком диапазоне питающих напряжений — от номинального до 6,5 В. Это стабилизированное напряжение поступает на регулируемый делитель R11, VR1, R13, а с его выхода на вход микросхема 36 (в режиме Измерения токов и напряжений). Делитель задается потенциалом U на выходе 36 равным 100 мВ. Резисторы R12, R25 и R26 выполняют защитные функции. Транзистор Q102 и резисторы R109, R110 и R111 отвечают за индикацию разрядки аккумулятора. Конденсаторы С7, С8 и резисторы R19, R20 отвечают за отображение точек десятичной дисперсии.
Диапазон рабочих входных напряжений U max напрямую зависит от уровня регулируемого опорного напряжения на выходах 36 и 35 и составляет
Стабильность и точность показаний дисплея зависят от стабильности этого опорного напряжения.
Индикация дисплея N зависит от входного напряжения U и выражается цифрой
Рассмотрим работу устройства в основных режимах.
Измерение напряженияУпрощенная схема мультиметра в режиме измерения напряжения представлена на рис. 4.
При измерении постоянного напряжения входной сигнал подается на R1…R6, с выхода которого через переключатель [по 1-8/1…1-8/2) подается на защитный резистор R17. Этот резистор, кроме того, при измерении переменного напряжения вместе с конденсатором С3 образует ФНЧ. Далее сигнал поступает на прямой вход микросхемы АЦП, выход 31. На инверсный вход микросхемы подается общий выходной потенциал, формируемый источником стабилизированного напряжения 3 В, выход 32.9.0003
При измерении переменного напряжения выпрямляется однократным алпапидным выпрямителем на диоде D1. Резисторы R1 и R2 подобраны таким образом, чтобы при измерении синусоидального напряжения прибор показывал правильное значение. Защита АЦП обеспечивается делителем R1…R6 и резистором R17.
Измерение токаУпрощенная схема мультиметра в режиме измерения тока представлена на рис. 5.
В режиме измерения постоянного тока последний протекает через резисторы R0, R8, R7 и R6, переключаемые в зависимости от диапазона измерения. Падение напряжения на этих резисторах через R17 подается на вход АЦП, а результат выводится на дисплей. Защиту АЦП обеспечивают диоды D2, D3 (в некоторых моделях могут не устанавливаться) и предохранитель F.
Измерение сопротивления
Упрощенная схема мультиметра в режиме измерения сопротивления представлена на рис. 6. В режиме измерения сопротивления используется зависимость, выраженная формулой (2). 9. R1..R6 используются как опорные резисторы, R10 и R103 — как токообратимые. Защиту АЦП обеспечивают термистор R18 (в некоторых дешевых моделях используются обычные резисторы номиналом 1,2 ком), транзистор Q1 в стабилитронном режиме (не всегда) и резисторы R35, R16 и R17 на входах 36, 35. и 31 АЦП.
Режим обслуживания цепи В цепи вызова используется микросхема IC2 (LM358), содержащая два операционных усилителя. На одном усилителе собран звуковой генератор, на другом — компаратор. При напряжении на входе компаратора (выход 6), меньше порогового, на его выходе (выход 7) низком напряжении открывается ключ на транзисторе Q101, в результате чего раздается звуковой сигнал. Порог определяется делителем R103, R104. Защиту обеспечивает резистор R106 на входе компаратора.
Дефекты мультиметров
Все неисправности можно разделить на заводской брак (и такое бывает) и повреждения, вызванные ошибочными действиями оператора.
Так как в мультиметрах используется мультиметка, возможны замыкания элементов, плохая пайка и поломки элементов, особенно расположенных по краям платы. Ремонт неисправного прибора следует начинать с визуального осмотра печатной платы. Наиболее распространенные заводские дефекты мультиметров М832 приведены в таблице.
Исправность ЖКИ можно проверить с помощью источника переменного напряжения частотой 50,60 Гц и амплитудой в несколько вольт. В качестве такого источника переменного напряжения можно взять мультиметр М832, у которого режим генерации меандр. Для проверки дисплея необходимо положить его на ровную поверхность дисплеем вверх, подключить один мультиметр М832 короче к общему дисплею индикатора (нижний ряд, левый вывод), а другой щуп мультиметра поочередно приложить к остальные выводы дисплея. Если удалось добиться зажигания всех сегментов дисплея, значит, он исправен.
Описанные выше неисправности могут появляться и во время работы. Следует отметить, что в режиме измерения постоянного напряжения прибор редко выходит из строя, т. к. хорошо защищен от перегрузок на входе. Основные проблемы возникают при измерении тока или сопротивления.
Ремонт неисправного прибора следует начинать с проверки напряжения питания и исправности емкости АЦП: напряжения стабилизации 3 В и отсутствия пробоя между источником питания и общим выходом АЦП.
В режиме измерения тока при использовании входов V, Q и MA, несмотря на наличие предохранителя, бывают случаи, когда предохранитель сгорает позже, чем успевают пробиться предохранительные диоды D2 или D3. Если в мультиметре установлен предохранитель, предохранитель не соответствующий требованиям инструкции, то в этом случае возможно сопротивление R5…R8, и визуально на сопротивлениях это не отображается. В первом случае, когда изготавливается только диод, дефект проявляется только в режиме измерения тока: ток через прибор идет, а на дисплее отображаются нули. В случае перегорания резисторов R5 или R6 в режиме измерения напряжения прибор пропустит показания или покажет перегрузку. При полном сгорании одного или обоих резисторов прибор не сбрасывается в режим измерения напряжения, а при замыкании вводов индикация обнуляется. При сгорании резисторов R7 или R8 на диапазонах измерения тока 20 мА и 200 мА прибор будет показывать перегрузку, а в диапазоне 10 А — только нули.
В режиме измерения повреждаемости встречается, как правило, в диапазонах 200 Ом и 2000 Ом. В этом случае при подаче напряжения на вход могут сгореть резисторы R5, R6, R10, R18, сделан транзистор Q1 и конденсатор С6. Если транзистор Q1 полностью пробит, то при измерении сопротивления прибор покажет нули. В случае неполной проверки транзистора мультиметр с незаштрихованными стрелками покажет сопротивление этого транзистора. В режимах измерения напряжения и тока транзистор замыкает ключ-ключ и на показания мультиметра не влияет. При обрыве конденсатора С6 мультиметр не будет измерять напряжение в диапазонах 20 В, 200 В и 1000 В или значительно занижать показания в этих диапазонах.
При отсутствии индикации на дисплее при наличии питания на АЦП или визуально заметном перегорании большого количества элементов схемы велика вероятность повреждения АЦП. Исправность АЦП проверяется контролем напряжения источника стабилизированного напряжения 3 В. На практике АЦП мигает только при подаче на вход высокого напряжения, значительно превышающего 220 В. Трещины появляются в соединения увеличивается ток потребления микросхемы, что приводит к ее заметному нагреву. .
При подаче очень высокого напряжения на ввод очень высокого напряжения в режиме измерения напряжения возможен пробой по элементам (резисторам) и по печатной плате, в случае режима измерения напряжения схема такая защищен делителем на сопротивлениях R1.R6.
В дешевых моделях серии ДТ длинные выводы деталей могут уплотняться к экрану, расположенному на задней крышке устройства, нарушая работу схемы. У Mastech таких дефектов не наблюдается.
Источник стабилизированного напряжения 3 В в АЦП в дешевых китайских моделях на практике может давать напряжение 2,6,3,4 В, а некоторые устройства перестают работать уже при напряжении питающей батареи 8,5 В.
В ДТ В моделях используются некачественные АЦП, они очень чувствительны к скоростям цепи интегратора C4 и R14. В мультиметрах Mastech качественные АЦП позволяют использовать элементы близких номиналов.
Нередко в мультиметрах ДТ при открытом заявителем режиме измерения сопротивления прибор очень долго доходит до значения перегрузки («1» на дисплее) или вообще не устанавливается. «Вылечить» некачественную микросхему АЦП можно уменьшением сопротивления резистора R14 с 300 до 100 ком.
При измерении сопротивления в верхней части диапазона прибор «заполняет» показания, например, при измерении сопротивления резистора 19,8 ком показывает 19,3 ком. «Лечится» заменой конденсатора С4 на конденсатор 0,22…0,27 мкФ.
Так как дешевые китайские фирмы используют некачественные несоответствующие АЦП, то случаев обрыва разрыва не бывает, и определить причину неисправности бывает очень сложно, и она может отличаться по разному, в зависимости от вырванного выхода. Например, не горит один из выводов индикатора. Поскольку в мультиметрах используются дисплеи со статической индикацией, для определения причины неисправности необходимо проверить напряжение на соответствующем выходе микросхемы АЦП, оно должно быть около 0,5 В относительно общего выхода. Если он равен нулю, то АЦП неисправен.
Эффективным способом поиска причины неисправности является переделка микросхемы аналого-цифрового преобразователя преобразователя следующим образом. Используется еще один, конечно, хороший, цифровой мультиметр. Включается в режиме проверки диодов. Черный щуп, как обычно, устанавливается в гнездо COM, а красный в гнездо VQMA. Красный щуп прибора подключен к выводу 26 (минус питания), а черный поочередно касается каждой ножки микросхемы АЦП. Так как на входах аналого-цифрового преобразователя при обратном включении установлены защитные диоды, то при таком подключении они должны открыться, что отразится на дисплее падением напряжения на открытом диоде. Реальное значение этого напряжения на дисплее будет несколько больше, т.к. в схеме есть резисторы. Аналогично проверяются все выводы АЦП при подключении черного щупа к выводу 1 (плюс питания АЦП) и поочередном касании остальных выводов микросхемы. Показания приборов должны быть одинаковыми. Но если поменять полярность включения с этими проверками на противоположную, прибор должен всегда показывать обрыв, т. к. входное сопротивление хорошей микросхемы очень велико. Таким образом, дефектными можно считать выводы, которые показывают конечное сопротивление при любой полярности подключения к микросхеме. Если прибор показывает кластер для любого соединения исследуемого выхода, это на девяносто процентов говорит о внутреннем обрыве. Указанный метод проверки достаточно универсален и может быть использован при проверке различных цифровых и аналоговых микросхем.
Имеются неисправности связанные с некачественными контактами на переключателе галереи, устройство работает только при нажатии на галеты. Фирмы, выпускающие дешевые мультиметры, редко замазывают смазкой дорожки под переключателем штольни, которые у них быстро окисляются. Часто трассы несколько загрязнены. Ремонтируется следующим образом: Печатная плата вынимается из корпуса, дорожки переключателей прочищаются спиртом. Затем наносится тонкий слой технического вазелина. Все, устройство исправлено.
У приборов серии ДТ иногда бывает, что переменное напряжение измеряется со знаком минус. Это свидетельствует о неправильной установке D1, обычно из-за неправильной маркировки на корпусе диода.
Бывает, что производители дешевых мультидимет-ров в цепь звукового генератора ставят некачественные операционные усилители, и тогда при включении устройства раздается жужжание зуммера. Этот дефект устранен электролитическим конденсатором номиналом 5 мкФ, включенным параллельно цепи питания. Если это не обеспечивает устойчивой работы звукового генератора, необходимо заменить операционный усилитель на LM358P.
Часто встречается такая неприятность, как протечка батареи. Небольшие капли электролита можно протереть спиртом, но если плата сильно залита, то хорошие результаты можно получить, смыв ее горячей водой с хозяйственным мылом. После снятия индикатора и исчезновения выжимки, с помощью щетки, например зубной, нужно тщательно очистить плату с двух сторон и промыть под струей воды из-под крана. Повторив мойку 2-3 раза, плата просушивается и устанавливается в корпус.
В большинстве устройств, выпущенных в последнее время, применяются противоборствующие (DIE CHIPS) АЦП. Кристалл устанавливается непосредственно на печатную плату и заливается смолой. К сожалению, это значительно снижает ремонтопригодность приборов, т.к. при выходе из строя АЦП встречается довольно часто, заменить его сложно. Приборы с неподходящим АЦП иногда чувствительны к яркому свету. Например, при работе рядом с настольной лампой могут увеличиться погрешности измерения. Дело в том, что приборный индикатор и плата обладают некоторой прозрачностью, и свет, проникая в них, падает на кристалл ПКР, вызывая фотоэффект. Чтобы устранить этот недостаток, нужно снять плату и, сняв индикатор, захватить плотной бумагой место расположения кристалла АЦП (он хорошо виден через плату).
При покупке мультиметра ДТ следует обратить внимание на качество механики переключателя, необходимо несколько раз прокрутить галерею переключателя Мультиметра, чтобы убедиться, что переключатель работает четко и без горячих: дефекты пластика не ремонтируются.
Подробнее…
В разных местах вам предстоит ловить рыбу. Бывает и там, где теплоцентр или другие хозяйственные службы сбрасывают воду, используемую для охлаждения агрегатов тепловых электростанций, и несколько дополнительных градусов иногда приводят к повышенному скоплению рыбы некоторых пород в таких местах.
Общеизвестно, что при температуре выше 25°С на малоходных и мелководных водоемах степень насыщения кислородом практически равна нулю, и это создает условия, в которых трудно выжить рыбам определенных пород.
Данная микросхема получила широкое распространение в измерительной технике. Практически все мультиметры (выпуска 90-х и 2000-х годов) использовались в качестве «мозгов». Для восстановления почти утерянных устройств и заказал. Отремонтирую все известные (или почти все) Mastech M89устройство 0F. Обзор исключительно для дружных с паяльником.
Заказал эти микросхемы в середине августа. Шли чуть больше месяца.
К сожалению, этот продукт сейчас недоступен. Купил спонтанно. Решающую роль сыграла цена. В свое время наша компания заказала эти МС в известной московской фирме. Цена немного изменилась в соответствии с курсом доллара.
Цена около 33 рублей за штуку на Али почти подарок. Но это не суть. Расскажу, почему я взял, и что я сделал.
И сначала смотрим как упаковали и в каком виде все вышло. Эта информация иногда важна.
Стандартный бумажный пакет, «Пропупус» изнутри.
Микросхемы ножками были вставлены во вспененный полиэтилен (пытался объяснить как мог), так что никто не пострадал.
Эти микросхемы есть в одном из самых популярных мультиметров Mastech M890F. Но не только в них. Они используются и в других устройствах этой фирмы (и не только). Самые распространенные: М830, М832, М838.
В основе этого прибора (М890Ф), как и большинства недорогих мультиметров, лежит аналого-цифровой преобразователь ICL706, работающий по принципу двойного интегрирования. Это полный аналог известной отечественной ИМС К572ПВ5. Вы можете использовать его как ремонтный комплект. Но это дороже.
Основными ошибками в работе, приводящими к неисправности прибора, являются измерения с перегрузкой и выбор неверного режима измерения в результате невнимательности или спешки. Это приводит к поломке АЦП, перегрузке дорожек, выходу из строя других микросхем. Не менее опасно переключение пределов и режимов измерения без отключения от измеряемой цепи. При этом дорожки токопроводящих выключателей часто переплавляются. В результате устройство больше не ремонтируется. Это недостаток всех устройств аналогичного типа по выключателям.
Что именно послужило причиной поломки этого мультиметра я не знаю.
Выпаивались дорожки на: 20к, 200ком и 200мв. Теоретически и их можно восстановить. Но это искусство аппликации. А пока буду испытывать свои силы в ремонтном искусстве 🙂
у меня их (мультиметров) несколько штук выпало. Сам лично никого не сжигал. Неисправный собран у знакомых. Десять лет назад ремонт был нецелесообразен из-за стоимости микросхемы (уже писал). Да и восстанавливать такие устройства можно только с учетом их будущей неработоспособности. Часть функций будет утеряна безвозвратно, даже после выздоровления. Следы назад не клеить. 🙁
Вот он самый обычный мультиметр.
Видош он конечно носил. Но это много лет.
При частых отказах один или несколько проводов кабеля оборваны, ну очень сильно.
Вариантов всего два: либо не лезть, либо переезжать.
Как видите, я экономлю. Процедура утомительна.
В этом аппарате кроме процессора спорны печатные проводники. Я восстановил их. Есть несколько образцовых сопротивлений. Их нужно выбирать очень точно. От них зависит погрешность всего прибора. Эти сопротивления в маркировке на одну полосу больше.
Есть и такие экземпляры.
Это немного другой аппарат, хотя и той же фирмы. Но как пример подходит. Хорошо видно, что плата сгорела в режиме измерения сопротивления. Вот куда воткнуть, чтобы в плате образовалась такая дырка!
Я это понял. Но не все знают, что напряжение в сети измеряется в вольтах, а не в омах 🙂
Восстановить тоже можно, но некоторыми пределами измерения придется пожертвовать. Но это будет уже другая история…
А это М832, который уже не восстанавливается.
В таких мультиметрах надо сначала снять «кляксу», потом припаять микросхему к печатным контактам. Они любезно предоставили.
Вернитесь к M890.
Первым делом за прогар платы и выгорание печатных проводников оказываются неисправными процессор IC1, интегральный таймер IC8 7555 и два бака-контейнера MS LM358. Неисправный МС часто сбрасывает напряжение питания. IC8 7555 расположен на верхней плате.
Потребляемый ток у хорошего мультиметра около 4мА. Конкретно процессор потребляет чуть меньше 2-го. И ничего больше. Это нужно помнить. Повышенный ток потребления говорит о какой-либо неисправности.
Прилагаю отредактированную схему мультиметра. Очень удобно ремонтировать и калибровать прибор. Схема изначально была скачана из интернета и редактировалась несколько лет. В схеме могут быть недостатки. Возможно, и не все успели исправить.
IC8 7555 Можно просто выпасть из схемы что я сделал. Мультиметр не сможет измерить частоту. Для меня это не критично.
В Интернете также есть схема с более поздней модификацией этого устройства.
Это (так сказать) совсем другое устройство. На мой взгляд, беднее. Схема упростилась.
Все элементы схемы собраны на одной плате. Чисто внешне (без вскрытия) отличить очень сложно, разве что по весу легче. А продал на несколько лет позже и дешевле.
Приступаю непосредственно к ремонту.
Чтобы определить, что произошло, необходимо узнать верхнюю плату. Для этого откручиваем четыре маленьких винта и запоминаем, как расположены ламели у переключателя. У них есть своеобразная особенность в самый неподходящий момент. И лучше сразу убрать, чтобы потом не искать их на полу.
Устройство хорошо работает и без верхней платы. Нужно только пошевелить 2 и 6 контакты разъема (я их отметил на рисунке). По ним проходит 9В. Он исчезнет, и измеренные значения на дисплее исчезнут. При ремонте это не очень важно.
Почти всегда сгорает защитный транзистор Q4 (9014).
Я уже сбросил. Мультиметр может работать и без него. Но лучше заменить. Какая, а все-таки защита.
Теперь нужно измерить напряжение между ножками 1 и 32 процессора. При этом вращатель ремонтируемого мультиметра должен стоять в любом режиме, кроме измерения сопротивления.
Должно быть примерно в указанных пределах (2,8-3,0В). При превышении значений (обычно более 6В) с вероятностью 99% процессор Устройства. Сам проц
находится с другой стороны платы под индикатором. Чтобы добраться до него, нужно открутить четыре винта и снять модуль с индикатором.
Эти микросхемы есть в мультиметрах Mastech M890F. Чаще встречались «кляксы».
И в том и в другом случае падает неисправный чип. Вместо него ставится обычный MS из Китая. Что я успешно и сделал.
Вы можете приобрести наш аналог кр572фв5. В свое время он был впаян в другое неисправное устройство. Годами уже работает.
Вот только расстояние между ножками немного другое. Будет немного.
После проделанных процедур мультиметр ожил. Измерил напряжение на аккумуляторе.
Почти правда. Осталось настроить мультиметр на образцовые приборы. Но не все они есть. Как вариант, вы можете скорректировать показания, сравнив их с другим устройством, которому вы доверяете.
Начать необходимо с калибровки постоянных напряжений (ВР1). И только потом переменные (VR2). Последовательность других регулировок на «скорость» не влияет 🙂
Точность измерения сопротивления определяется точностью сопротивления образца внутри прибора и никакие потенциометры не регулируются.
Вот и все.
И еще кое-что в конце.
Я пытался рассказать об использовании микросхемы ICL706 в качестве Ремкомплекта. Описать все неисправности мультиметров, при которых необходима их замена, невозможно. Кому что-то непонятно по чипам, задавайте вопросы. За советами по ремонту обращайтесь в личку.
Надеюсь хоть кому-то помог.
Всем удачи!
Планирую купить +23. Добавить в избранные мне понравился обзор +60 +100
| 1x — конденсатор 100PF 1x — конденсатор 10n 1x — конденсатор 100n 1x — конденсатор 220n 1x — конденсатор 470N 2x — конденсатор 10uf15 901 |
| 3X — 1N4148 ДИОД 1x — ICL7107 IC 1x — 7660 IC 2x — MAN6910 2-значный светодиодный 7-сегментный дисплей |
Этот цифровой вольтметр идеально подходит для использования в источниках постоянного тока. Он включает в себя 3,5-битный светодиодный дисплей с общим катодом. Он измеряет напряжение постоянного тока от 0 до 19 В.9,9В с разрешением 0,1В. Вольтметр основан на одной микросхеме ICL7107 и может быть установлен на небольшой печатной плате размером 3CM x 7cm. Схема должна быть оснащена источником питания 5В и потребляет ток около 25мА.
Яркость светодиодных сегментов Индикацию можно изменить, добавив или убрав количество диодов 1N4148, которые подключаются последовательно.
Вольтметр также можно настроить для измерения напряжения в различных диапазонах. Замена резистора 1М на 100К позволит измерять напряжение 0-19.99В\0,01В (10мВ) — точность.
Калибровка
Потенциометром 10К установить опорное напряжение между выводами 35 и 36 микросхемы ICL7107, напряжение между этими выводами должно быть равно 1В.
Можно использовать другие индикаторы.
Источник — http://electronics-diy.com/icl7107_volt_meter.php.
Самодельный прибор для измерения малых конденсаторов.
Цифровой измеритель ESR (ESR) и емкости на контроллереС помощью этого измерителя емкости можно легко измерить любую емкость от единиц пФ до сотен микрофарад. Существует несколько методов измерения емкости. В этом проекте используется метод интеграции.
Основное преимущество использования этого метода заключается в том, что измерение основано на измерении времени, которое можно достаточно точно выполнить на МС. Этот способ очень подходит для самодельного измерителя емкости, к тому же его легко реализовать на микроконтроллере.
Принцип действия измерителя мощностиЯвления, возникающие при изменении состояния цепи, называются переходными процессами. Это одна из фундаментальных концепций цифровых схем. Когда переключатель на рисунке 1 разомкнут, конденсатор заряжается через резистор R, и напряжение на нем изменяется, как показано на рисунке 1b. Соотношение, определяющее напряжение на конденсаторе, имеет вид:
Значения выражены в единицах СИ, t секундах, омах, C фарадах. Время, за которое напряжение на конденсаторе достигает значения V C1, аппроксимируется следующей формулой:
Из этой формулы следует, что время t1 пропорционально емкости конденсатора. Следовательно, емкость можно рассчитать по времени заряда конденсатора.
СхемаДля измерения времени зарядки достаточно компаратора и таймера микроконтроллера и микросхемы цифровой логики. Вполне разумно использовать АТ9Микроконтроллер 0S2313 (современный аналог — ATtiny2313). Выход компаратора используется как триггер T C1. Пороговое напряжение устанавливается резисторным делителем. Время зарядки не зависит от напряжения питания. Время заряда определяется по формуле 2, поэтому не зависит от напряжения питания, так как соотношение в формуле VC 1 /E определяется только коэффициентом делителя. Конечно, напряжение питания должно быть постоянным во время измерения.
Формула 2 выражает время зарядки конденсатора от 0 вольт. Однако работать с напряжением, близким к нулю, затруднительно по следующим причинам:
Для предотвращения этих осложнений используются два пороговых напряжения VC 1 (0,17 В пост. тока) и VC 2 (0,5 В пост. тока). Поверхность печатной платы должна быть чистой, чтобы минимизировать токи утечки. Требуемое напряжение питания для микроконтроллера обеспечивает DC-DC преобразователь с питанием от батареи 1,5 ВАА. Вместо DC-DC преобразователя желательно использовать 9 В аккумулятор и преобразователь 78 L 05, предпочтительно также не выключать БПК иначе могут быть проблемы с EEPROM .
Для калибровки нижнего диапазона: С помощью кнопки SW1. Затем соедините контакты № 1 и № 3 на разъеме P1, вставьте конденсатор емкостью 1 нФ и нажмите SW1.
Для калибровки верхнего диапазона: Замкните контакты № 4 и № 6 P1, вставьте конденсатор емкостью 100 нФ и нажмите SW1.
«Е4» при включении означает, что в EEPROM не найдено калибровочное значение.
Использование
Автоматическое определение диапазона
Зарядка начинается через резистор 3,3М. Если напряжение на конденсаторе не достигает 0,5 Вcc менее чем за 130 мс (>57нФ), конденсатор разряжается и перезаряжается, но через резистор 3,3кОм. Если напряжение на конденсаторе не достигает 0,5 Вcc за 1 секунду (> 440 мкФ), маркировка «Е2». При измерении времени емкость рассчитывается и отображается. Последний сегмент отображает диапазон измерения (пФ, нФ, мкФ).
Зажим
В качестве зажима можно использовать часть розетки. При измерении малых емкостей (единицы пикофарад) применение длинных проводов нежелательно.
В статье показана элементарная схема измерителя емкости на логической микросхеме. Такую классическую и элементарную схему можно воспроизвести быстро и легко. Поэтому данная статья будет полезна начинающему радиолюбителю, решившему собрать для себя элементарный измеритель емкости конденсаторов.
Работа схемы измерителя емкости:
Рисунок №1 — Схема измерителя емкости
Перечень элементов измерителя емкости:
R1- R4 — 47 кОм
R5 — 1,1 кОм
С3 — 9000 пФ 12000 пФ
C5 –0,1 мкФ
C изм. — конденсатор, емкость которого необходимо измерить
SA1 — межфланцевый переключатель
DA1 — К155ЛА3 или СН7400
VD1-VD2– КД509 или аналог 1N903A
PA1 — Стрелочная индикаторная головка (ток полного отклонения 1 мА, сопротивление корпуса 240 Ом )
XS1- XS2 — разъемы типа «крокодил»
Эта версия измерителя емкости имеет четыре диапазона, которые можно выбрать с помощью переключателя SA1. Например, в положении «1» можно измерять конденсаторы емкостью 50 пФ, в положении «2» — до 500 пФ, в положении «3» — до 5000 пФ, в положении «4» — до 0,05. мкФ.
Элементы микросхемы DA1 обеспечивают ток, достаточный для заряда измеряемого конденсатора (С изм.). Особенно важно для точности измерений адекватно подобрать диоды VD1-VD2, они должны иметь одинаковые (наиболее близкие) характеристики.
Настройка схемы измерителя емкости:
Настройка такой схемы достаточно проста, нужно подключить С рев. с известными характеристиками (с известной мощностью). Выбрать переключатель SA1 необходимый диапазон измерений и вращать ручку подстроечного резистора до достижения нужного показания на головке индикатора РА1 (рекомендую откалибровать его по вашим показаниям, это можно сделать, разобрав головку индикатора и наклеив новую шкалу с новыми надписями)
Из названия статьи понятно, что сегодня речь пойдет о приборе для измерения емкости конденсаторов. Не каждый простой мультиметр имеет эту функцию. Но делая очередную самоделку, мы очень часто задумываемся, будет ли она работать, исправны ли конденсаторы, которые мы использовали, как их проверить. И как раз в процессе ремонта это устройство будет необходимо. Можно, конечно, проверить целостность электролитического конденсатора с помощью тестера. Но жив он или нет, мы узнаем, но вместимость, насколько он сухой, определить не можем.
Некоторые недорогие мультиметры, представленные сегодня на рынке, имеют эту функцию. Но предел измерений ограничен 200 мкФ. Что явно недостаточно. Нужно не менее четырех тысяч микрофарад. Но такие мультиметры гораздо выше. Вот и решился наконец купить емкостной счетчик … Выбрал самый дешевый с приемлемыми характеристиками. Я остановил свой выбор на XC6013L:
Устройство поставляется в красивой коробке. Правда, на коробке изображение другого мультиметра:
А сверху наклейка с моделью этого аппарата, видимо китайцам не хватает коробок:
Аппарат заключен в защитный желтый корпус из мягкого пластика, похожего на резину. Вес ощущается в руках, что говорит о серьезности устройства. С нижней стороны есть откидная подставка, которая может многим не пригодиться:
Питается измеритель емкости от батарейки типа крона 9 вольт, которая поставляется в комплекте:
Характеристики аппарата просто отличные. Он может измерять от 200 пикофарад до 20 тысяч микрофарад. Что вполне достаточно для радиолюбительских целей:
Сверху на приборе расположен большой и информативный жидкокристаллический дисплей. Под ним есть две кнопки. Слева — красная кнопка, с помощью которой можно зафиксировать текущее показание на дисплее. А справа синяя кнопка, которая нас очень порадовала, с подсветкой экрана, что несомненно является плюсом этого аппарата. Между кнопками есть разъем для измерения малых конденсаторов. Правда, выпаянные из плат-доноров кустовые конденсаторы проверить невозможно, так как контактные площадки расположены достаточно глубоко. Поэтому этот разъем можно использовать только для проверки конденсаторов с длинными выводами:
Под селектором выбора диапазонов измерения находится разъем для подключения щупов. Кстати, щупы сделаны из того же материала, что и защитный кожух прибора, на ощупь они достаточно мягкие:
Так же есть, несомненно, самая главная функция прибора — это настройка нулевых показаний при измерении емкостей в пикофарадном разряде. Что хорошо видно на следующих двух фото. Здесь один щуп намеренно убрали и с помощью регулятора установили ноль:
Вот щуп на месте. Как видите, емкость щупов влияет на показания. Теперь достаточно установить ноль с помощью регулятора и произвести замеры, которые будут достаточно точными:
Теперь протестируем прибор в работе и посмотрим, на что он способен.
Тестируем измеритель емкости конденсаторов
Для начала проверим конденсаторы заведомо рабочие, новые и снятые с плат-доноров. Первым будет испытуемый на 120 микрофарад. Это новый экземпляр. Как видите, показания немного занижены. У меня кстати 4 таких конденсатора, и ни один не показал 120 мкф. Возможна ошибка устройства. А может сейчас делают один некачественный :
Вот тысяча микрофарад, вполне точно:
Две тысячи двести микрофарад, тоже неплохо:
А вот и десять микрофарад:
микрофарад ну ладно, очень микрофарад
, : Посмотрим на показания счетчика, которые он покажет при проверке неисправных конденсаторов, снятых при ремонте. Как видите, разница ощутима:
Это результаты. Конечно, в некоторых случаях неисправность электролитического конденсатора видна визуально. Но в большинстве случаев без устройства обойтись сложно. Кроме того, я тестировал это устройство на двух платах, проверяя конденсаторы, не выпаивая их. Прибор показал хорошие результаты, только в некоторых случаях необходимо соблюдать полярность. Поэтому советую купить такой прибор, а емкость конденсаторов можно измерить своими руками.
Почти два года назад купил цифровой измеритель мощности, взял, можно сказать, первое, что мне попалось. Меня так утомила неспособность мультиметра Mastech MY62 измерять емкость конденсаторов больше 20 мкФ, а меньше 100 пикофарад он не измерял корректно. В SM-7115A мне понравились два фактора:
Платно 750 руб. Я искренне считал, что он не стоит своих денег, а цена была «завышена» из-за полного отсутствия конкурентоспособной продукции. Страна происхождения, конечно же, Китай. Я боялся, что он «солжет», более того, был в этом уверен — но напрасно.
Контейнер и провода к нему были упакованы в полиэтилен, каждый в свой конверт и заключены в коробку из плотного картона, свободное пространство заполнено пеной. Также в коробке была инструкция на английском языке. Габаритные размеры устройства 135 х 72 х 36 мм, вес 180 грамм. Цвет корпуса черный, лицевая панель сиреневая. Имеет жидкокристаллический индикатор, девять диапазонов измерения, два положения отключения питания, регулятор установки нуля, 15-сантиметровые провода разного цвета (красный — черный), которыми измеряемый конденсатор подключается к прибору, заканчиваются зажимами типа «крокодил», и гнезда на корпусе прибора, для их подключения, отмечены цветовым обозначением соответствующей полярности, кроме того, измерение возможно и без них (что повышает точность), для чего предусмотрены два продолговатых гнезда, которые подписаны знаком символ измеряемого конденсатора. А 9используется вольтовая батарея, есть функция автоматической индикации ее разряда. Трехразрядный жидкокристаллический индикатор +1 знак после запятой, заявленный производителем диапазон измерения от 0,1 пФ до 20000 мкФ, с возможностью регулировки на диапазон измерения от 0 до 200 пФ, до установки нуля, в пределах +/- 20 пФ, время одного измерения 2-3 секунды.
Таблица допускаемых погрешностей измерений, индивидуально по диапазонам. Представлен производителем.
На задней половине корпуса есть встроенная подставка. Это позволяет более компактно разместить счетчик на рабочем месте и изменить вид жидкокристаллического дисплея в лучшую сторону.
Батарейный отсек полностью автономен; чтобы заменить батарею, просто сдвиньте ее крышку в сторону. Удобство незаметно, когда оно есть.
Для того чтобы снять заднюю крышку корпуса достаточно открутить один саморез. Самым массивным компонентом на плате является предохранитель на 500 мА.
Измерительный прибор основан на методе двойного интегрирования. Собран на логических счетчиках HEF4518BT — 2 шт, ключе HEF4066BT, десятичном счетчике с дешифратором HCF4017 и smd транзисторах: J6 — 4 шт, M6 — 2 шт.
Открутив еще шесть винтов, можно увидеть другую сторону печатной платы. Переменный резистор, которым производится установка на «0», стоит так, что при необходимости его можно легко заменить. Слева контакты для подключения измеряемого конденсатора, выше — для прямого подключения (без проводов).
Устройство не сразу устанавливается на нулевую точку отсчета, но удерживает установленное показание. С отсоединенными проводами это намного проще.
Для наглядной демонстрации разницы в точности измерений при разных способах измерения (с проводами и без) я взял малогабаритные конденсаторы с заводской маркировкой — 8,2 пФ
Видеообзор прибора
Без проводов С проводами
№ 1 8 пФ 7,3 пФ
№ 2 7,6 пФ 8,3 пФ
№3 8,1 пФ 9,3 пФ
Все четко, однозначно без проводов, измерения будут точнее, хотя расхождение почти в пределах 1 пФ. Конденсаторы на платах тоже неоднократно измерял — показания для измерения рабочих вполне адекватны по указанному на них номиналу. Если не сильно придираться, то вполне можно сказать, что добротность устройства достаточно высока.
Недостатки устройства
выводы
В целом аппаратом доволен. Он хорошо измеряется, компактен (легко помещается в карман), поэтому я беру не то, что есть на радиорынке, а то, что мне нужно. Планирую, как будет время, доработать: заменить потенциометр и контакты прямого измерения. Его схему, или что-то похожее, можно найти в разделе . Я вам сказал «все как есть», а вы уже сами решаете, стоит ли пополнять свою домашнюю лабораторию таким прибором. Автор — Бабай.
Измеритель ESR своими руками . Существует широкий спектр поломок оборудования, причина которых именно электролитическая. Основным фактором неисправности электролитических конденсаторов является знакомое всем радиолюбителям «высыхание», возникающее из-за плохой герметизации корпуса. В этом случае его емкостное или, другими словами, реактивное сопротивление увеличивается в результате уменьшения его номинальной емкости.
Кроме того, в процессе эксплуатации в нем протекают электрохимические реакции, которые разъедают места соединения выводов с пластинами. Контакт ухудшается, в результате образуется «контактное сопротивление», иногда достигающее нескольких десятков Ом. Это точно так же, если к рабочему конденсатору последовательно подключить резистор, да к тому же этот резистор находится внутри него. Такое сопротивление также называют «эквивалентным последовательным сопротивлением» или ESR.
Наличие последовательного сопротивления отрицательно влияет на работу электронных устройств, искажая работу конденсаторов в цепи. Повышенное ESR (порядка 3…5 Ом) крайне сильно сказывается на производительности, приводя к сгоранию дорогих микросхем и транзисторов.
В таблице ниже приведены средние значения ESR (в миллиомах) для новых конденсаторов разной емкости в зависимости от напряжения, на которое они рассчитаны.
Материал: ABS + металл + акриловые линзы. Светодиоды…
Ни для кого не секрет, что реактивное сопротивление уменьшается с увеличением частоты. Например, при частоте 100 кГц и емкости 10 мкФ емкостная составляющая будет не более 0,2 Ом. Измеряя падение переменного напряжения, имеющего частоту 100 кГц и выше, можно предположить, что с погрешностью в районе 10…20 % результатом измерения будет активное сопротивление конденсатора. Поэтому собрать его совсем не сложно.
Описание измерителя ESR для конденсаторов
На логических элементах DD1.1 и DD1.2 собран генератор импульсов частотой 120 кГц. Частота генератора определяется RC-цепочкой на элементах R1 и С1.
Для согласования введен элемент DD1.3. Для увеличения мощности импульсов от генератора в схему введены элементы DD1.4…DD1.6. Затем сигнал проходит через делитель напряжения на резисторах R2 и R3 и поступает на исследуемый конденсатор Сх. Блок измерения переменного напряжения содержит диоды VD1 и VD2 и мультиметр, в качестве вольтметра, например, М838. Мультиметр должен быть установлен в режим измерения постоянного напряжения. Измеритель ESR настраивается изменением значения R2.
Микросхема DD1 — К561ЛН2 можно поменять на К1561ЛН2. Диоды VD1 и VD2 германиевые, можно использовать Д9, ГД507, Д18.
Радиодетали измерителя ESR расположены на , которые можно изготовить своими руками. Конструктивно устройство выполнено в одном корпусе с аккумулятором. Зонд Х1 выполнен в виде шила и крепится к корпусу прибора, зонд Х2 представляет собой проволоку длиной не более 10 см, на конце которой имеется игла. Конденсаторы можно проверить прямо на плате, их не нужно выпаивать, что значительно облегчает поиск неисправного конденсатора при ремонте.
Настройка устройства
1, 5, 10, 15, 25, 30, 40, 60, 70 и 80 Ом.
Необходимо подключить к щупам Х1 и Х2 резистор 1 Ом и вращать R2 до достижения на мультиметре 1мВ. Затем вместо 1 Ом подключить следующий резистор (5 Ом) и, не меняя R2, зафиксировать показание мультиметра. Проделайте то же самое с оставшимися сопротивлениями. В результате вы получите таблицу значений, по которой можно определить реактивное сопротивление.
3.5A ПОДАВЛЯЕМЫЙ ДИММЕР K PDF Скачать Бесплатно
Похожие документы
ТРАНЗИСТОР ЗАЖИГАНИЯ K2543
Всего точек пайки: 38 Уровень квалификации: Новичок 1 2 3 4 5 Продвинутый HIGH-Q TRANSISTOR IGNITION K2543 Применение: Модернизация существующей системы зажигания: Автомобили, мотоциклы, косилки, подвесные моторы, редукторы
Дополнительная информация
Таймер вентилятора K8041.
Особенности: Технические характеристики:Всего точек пайки: 101 Уровень сложности: начальный 1 2 3 4 5 продвинутый Особенности: Таймер вентилятора K8041 Подходит для большинства типов вентиляторов Твердотельное переключение с шумоподавлением Может подключаться к
Дополнительная информация
ДВОЙНОЙ ЭЛЕКТРОННЫЙ КУБИК K3400
Общее количество точек пайки: 198 Уровень мастерства: Начальный 1 2 3 4 5 Продвинутый ДВОЙНОЙ ЭЛЕКТРОННЫЙ ДИСК Особенности K3400: Два независимых кубика Используйте один или оба кубика одновременно Автоматическое отключение дисплея для экономии заряда батареи
Дополнительная информация
ДИММЕР С УПРАВЛЕНИЕМ ПОСТОЯННЫМ ТОКОМ Руководство
Всего точек пайки: 61 Уровень навыков: Начальный 1 2 3 4 5 Продвинутый K8003 Руководство по управлению диммером постоянного тока Эта небольшая, но удобная схема идеально подходит для замены существующего диммера или переключателя, чтобы иметь возможность
Дополнительная информация
Преобразователь постоянного тока в широтно-импульсный модулятор
Всего точек пайки: 82 Уровень сложности: начальный 1 2 3 4 5 продвинутый Преобразователь постоянного тока в широтно-импульсный Аппаратное обеспечение: K8004 Диапазон ШИМ: от 0 до 100 % Частота ШИМ: регулируемая от 100 до 5000 Гц Минимальное смещение ШИМ: от 0 до 20 %
Дополнительная информация
ЛЕГКИЙ КОМПЬЮТЕР K5201
Всего точек пайки: 240 Уровень навыков: Начальный 1 2 3 4 5 Продвинутый КОМПЬЮТЕР СВЕТА K5201 Особенности: Шестнадцать различных шаблонов и 7 выходов обеспечивают уникальное световое шоу Простой выбор шаблона с помощью поворотного регулятора
Дополнительная информация
4-канальный регистратор / регистратор
Всего точек пайки: 159 Уровень сложности: начальный 1 2 3 4 5 продвинутый 4-канальный регистратор / регистратор Аппаратное обеспечение: USB-подключение и питание. Четыре входных канала со связью по постоянному току. Входное сопротивление 1МОм. Максимальное количество образцов
Дополнительная информация
K4305 2 x 10 СВЕТОДИОДНЫЙ СТЕРЕО ИЗМЕРИТЕЛЬ ВИДУ
Всего точек пайки: 186 Уровень сложности: Начальный 1 2 3 4 5 Продвинутый K4305 2 x 10 СВЕТОДИОДНЫХ СТЕРЕО ИЗМЕРИТЕЛЬНЫХ ИЗМЕРЕНИЙ Для мгновенной визуализации уровней аудиосигнала. Простое подключение к сигналу уровня LINE (НИЗКИЙ вход)
Дополнительная информация
ЗАМЕДЛЕННОЕ ВКЛЮЧЕНИЕ / ЗАМЕДЛЕННОЕ ВЫКЛЮЧЕНИЕ ДИММЕР K2657
Всего точек пайки: 176 Уровень навыков: Начальный 1 2 3 4 5 Продвинутый диммер SLOW ON / SLOW OFF K2657 Особенности: Два режима работы: Диммер вверх/вниз с независимой регулировкой скорости (от 2 секунд до 1 часа) Таймер/диммер
Дополнительная информация
К8022.
Пассивный предусилитель с радиочастотным дистанционным управлениемВсего точек пайки: 220+ 65 Уровень сложности: начальный 1 2 3 4 5 продвинутый Пассивный предусилитель с радиочастотным дистанционным управлением Два линейных стереовхода RCA Один стереовыход RCA для усилителя мощности Громкость, регулируемая электроприводом
Дополнительная информация
K8055 Технические характеристики:
Всего точек пайки: 159Уровень сложности: начальный 1 2 3 4 5 продвинутый Интерфейсная плата USB Experiment K8055 Технические характеристики: 5 цифровых входов (0=земля, 1=разомкнут). Предусмотрены кнопки тестирования на плате. 2 Аналог
Дополнительная информация
ИНТЕЛЛЕКТУАЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ СВИНЦОВО-КИСЛОТНЫХ АККУМУЛЯТОРОВ
Всего точек пайки: 150 Уровень навыков: Начальный 1 2 3 4 5 Продвинутый ИНТЕЛЛЕКТУАЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО ДЛЯ БАТАРЕИ LEAD ID Особенности: Подходит для герметичных и открытых свинцово-кислотных аккумуляторов 6 В и 12 В Полностью автоматический заряд и техническое обслуживание
Дополнительная информация
К8009.
Многофункциональный дисплей часов. Особенности: Технические характеристики:Всего точек пайки: 775 Уровень сложности: начальный 2 3 4 5 продвинутый Особенности : Многофункциональный дисплей часов K8009 6 цифр высотой 36 мм. Индикация времени, даты и температуры, выбираемая с помощью переключателя.
Дополнительная информация
Всего точек пайки: 115 Уровень сложности: начальный 1 2 3 4 5 продвинутый 4-КАНАЛЬНЫЙ БЕГОВОЙ СВЕТ K8032 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Всего точек пайки: 115 Уровень сложности: начальный 1 2 3 4 5 продвинутый 4-КАНАЛЬНЫЙ БЕГОВОЙ СВЕТ K8032 Идеально подходит для создания диско-световых эффектов, скорость света регулируется. Подходит для индуктивных нагрузок. ИЛЛЮСТРАЦИЯ
Дополнительная информация
К8045. 8 Входная программируемая доска объявлений с ЖК-дисплеем и последовательным интерфейсом.
Особенности: Технические характеристики:Всего точек пайки: 239 Уровень сложности: начальный 2 3 4 5 продвинутый 8 Входная программируемая доска сообщений с ЖК-дисплеем и последовательным интерфейсом Особенности: K8045 Добавьте ЖК-дисплей к любому низкотехнологичному приложению и сделайте
Дополнительная информация
СИММЕТРИЧНЫЙ 1A БЛОК ПИТАНИЯ K8042
SYMMETRIC 1A POWER SUPPLY K8042 Недорогой универсальный симметричный блок питания ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8042IP-1 Характеристики и характеристики Характеристики Недорогой универсальный симметричный блок питания просто добавьте подходящий
Дополнительная информация
Всего точек пайки: 18 Уровень сложности: начальный 1 2 3 4 5 продвинутый УНИВЕРСАЛЬНЫЙ БЛОК ПИТАНИЯ 5-14DC / 1A K2570 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Всего точек пайки: 18 Уровень сложности: начальный 1 2 3 4 5 продвинутый УНИВЕРСАЛЬНЫЙ БЛОК ПИТАНИЯ 5-14DC / 1A K2570 Простой способ питания ваших проектов. ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ h3570IP-1 Характеристики и характеристики
Дополнительная информация
K2570 УНИВЕРСАЛЬНЫЙ БЛОК ПИТАНИЯ 5-14DC / 1A. Простой способ запитать ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Всего точек пайки: 18 Уровень сложности: начальный 1 2 3 4 5 продвинутый УНИВЕРСАЛЬНЫЙ БЛОК ПИТАНИЯ 5-14DC / 1A K2570 Простой способ питания ваших проектов. ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ h3570IP-1 Особенности и характеристики
Дополнительная информация
Всего точек пайки: 57 Уровень сложности: начальный 1 2 3 4 5 продвинутый 3 ДО 30 В ПОСТОЯННОГО ТОКА / 3 А ПИТАНИЕ K7203 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H7203IP-1
Всего точек пайки: 57 Уровень сложности: начальный 1 2 3 4 5 продвинутый 3 TO 30VDC / 3A БЛОК ПИТАНИЯ K7203 Блок питания для всех наших наборов, основанный на стабилизированном постоянном напряжении 30В. ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Дополнительная информация
ДВОЙНОЙ ЭЛЕКТРОННЫЙ КУБИК K3400
DUAL ELECTRONIC DICE K3400 Обман больше невозможен! ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ h4400IP-1 VELLEMAN NV Legen Heirweg 33 9890 Gavere Бельгия Европа www.velleman.be www.velleman-kit.com Характеристики и
Дополнительная информация
ДИСКРЕТНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ 200 Вт K8060
H8060IP-1 ДИСКРЕТНЫЙ УСИЛИТЕЛЬ МОЩНОСТИ 200 Вт K8060 Идеально подходит для активных акустических систем или сабвуферов, гитарных усилителей, систем домашнего кинотеатра, инструментальных усилителей и т. д. Особенности и характеристики Технические характеристики: Отличное соотношение цены и качества
Дополнительная информация
ДЕТЕКТОР СЕТЕВОГО НАПРЯЖЕНИЯ K7101
С помощью этого устройства провода можно очень легко проверить на наличие сетевого напряжения. H7101IP-1 ДАТЧИК НАПРЯЖЕНИЯ В СЕТИ K7101 VELLEMAN NV Legen Heirweg 33 9890 Gavere Бельгия Европа www.velleman.be www.velleman-kit.com
Дополнительная информация
15-канальный ИК-передатчик. Всего очков пайки: 53 Уровень сложности: начинающий 1 2 3 4 5 продвинутый K8049ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
15-канальный ИК-передатчик Совместим с большинством комплектов ИК-приемников Velleman, 4 адреса позволяют использовать несколько приемников в одной комнате. Всего очков пайки: 53 Уровень сложности: начинающий 1 2 3 4 5 продвинутый
Дополнительная информация
Всего точек пайки: 67 Уровень сложности: начинающий 1 2 3. 4 5 продвинутый УНИВЕРСАЛЬНЫЙ ДАТЧИК ТЕМПЕРАТУРЫ K8067 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Всего точек пайки: 67 Уровень сложности: начальный 1 2 3 4 5 продвинутый УНИВЕРСАЛЬНЫЙ ТЕМПЕРАТУРНЫЙ ДАТЧИК K8067 Идеально подходит для подключения к компьютерным интерфейсным платам (K8000, K8055, K8047,. .) СБОРКА НА ИЗОБРАЖЕНИИ
Дополнительная информация
ГИТАРНЫЙ ПРЕДУСИЛИТЕЛЬ С ВЫХОДОМ ДЛЯ НАУШНИКОВ K4102
h5102IP-1 ПРЕДУСИЛИТЕЛЬ ДЛЯ ГИТАРЫ С ВЫХОДОМ ДЛЯ НАУШНИКОВ K4102 Играйте на гитаре, не мешая другим. Особенности и характеристики Особенности: Электрогитару нельзя подключить к любому усилителю
Дополнительная информация
Всего точек пайки: 147 Уровень сложности: начальный 1 2 3 4 5 продвинутый ОЧИСТИТЕЛЬ ВИДЕОСИГНАЛОВ K8036 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Всего точек пайки: 147 Уровень сложности: начальный 1 2 3 4 5 продвинутый ОЧИСТИТЕЛЬ ВИДЕОСИГНАЛА K8036 Цифровая очистка видеосигнала от нежелательных искажений и улучшение качества изображения. ИЛЛЮСТРАЦИЯ
Дополнительная информация
РЕГУЛЯТОР ГРОМКОСТИ И ТЕМНАЛА — ПРЕДУСИЛИТЕЛЬ K8084
H8084IP-1 РЕГУЛЯТОР ГРОМКОСТИ И ТОНА — ПРЕДУСИЛИТЕЛЬ K8084 При использовании одного из наших усилителей (большого или маленького) вам всегда потребуется регулятор громкости и, желательно, также регулятор тембра Особенности и характеристики Когда
Дополнительная информация
КАРМАННЫЙ АУДИОГЕНЕРАТОР K8065
КАРМАННЫЙ АУДИОГЕНЕРАТОР K8065 Отличное маленькое устройство для сервисного ремонта, тестирования, обучения и т. д. ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8065IP-1 VELLEMAN NV Legen Heirweg 33 9890 Gavere Бельгия Европа www.velleman.be
Дополнительная информация
Всего точек пайки: 205 Уровень сложности: начальный 1 2 3 4 5 продвинутый УНИВЕРСАЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО / РАЗРЯДНОЕ УСТРОЙСТВО K7300 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Всего точек пайки: 205 Уровень сложности: начальный 1 2 3 4 5 продвинутый УНИВЕРСАЛЬНОЕ ЗАРЯДНОЕ УСТРОЙСТВО / РАЗРЯДНОЕ УСТРОЙСТВО K7300 Автоматическая (раз)зарядка NiCd и NiMH аккумуляторов. ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Дополнительная информация
7-СЕГМЕНТНЫЕ ЦИФРОВЫЕ ЧАСЫ
57-мм 7-СЕГМЕНТНЫЕ ЦИФРОВЫЕ ЧАСЫ Большие 57-мм часы и дисплей температуры с дополнительной уникальной функцией Общее количество точек пайки: 263 Уровень сложности: начальный 1 2 3 4 5 продвинутый K8089ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8089IP-1
Дополнительная информация
Деталь № 38400501Универсальный электрический комплект RC 12S
Деталь № 38400501RC 12S Универсальный электрический комплект 13 13 3x контроль напряжения 3x 20A 15A 5A 10-12, 9-13 2-8 10-12, 9-13070 3x 10x 5x Установку буксирного электрического комплекта должен выполнять специалист
Дополнительная информация
Всего точек пайки: 167 Уровень сложности: начальный 1 2 3 4 5 продвинутый DMX-УПРАВЛЯЕМОЕ РЕЛЕ K8072 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Всего точек пайки: 167 Уровень сложности: начальный 1 2 3 4 5 продвинутый РЕЛЕ С УПРАВЛЕНИЕМ DMX K8072 Управление реле с помощью известного протокола DMX512. ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8072IP-1 Характеристики
Дополнительная информация
МОНО/СТЕРЕО УСИЛИТЕЛЬ 400 Вт
УСИЛИТЕЛЬ МОНО/СТЕРЕО 400 Вт Универсальный, прочный и компактный — вот слова, которыми можно описать этот усилитель. Всего точек пайки: 264 Уровень сложности: начинающий 1 2 3 4 5 продвинутый K4005B ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Дополнительная информация
K4401 ЗВУКОВОЙ ГЕНЕРАТОР. их одним нажатием кнопки. Характеристики
ЗВУКОВОЙ ГЕНЕРАТОР K4401 Звуковые эффекты, мелодии, сирены… 10 из них одним нажатием кнопки. Технические характеристики Выход громкоговорителей: 8 Ом/1 Вт Линейный выход: 1VRms. Источник питания: 8 10 В постоянного тока (батарея 9 В). Максимум. текущий
Дополнительная информация
Всего точек пайки: 129 Уровень сложности: начальный 1 2 3 4 5 продвинутый КОНТРОЛЛЕР УРОВНЯ ЖИДКОСТИ K2639Иллюстрированная инструкция по сборке h3639IP-1
Всего точек пайки: 129 Уровень сложности: начальный 1 2 3 4 5 продвинутый КОНТРОЛЛЕР УРОВНЯ ЖИДКОСТИ K2639 Забыли перекрыть кран, протекающие стиральные машины,. .. Профилактика лучше лечения. Так что используйте этот
Дополнительная информация
K8068 BUS DIMMER ДЛЯ ДОМАШНЕЙ МОДУЛЬНОЙ СИСТЕМЫ ОСВЕЩЕНИЯ ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8068IP-1
Всего точек пайки: 74 Уровень сложности: начальный 1 2 3 4 5 продвинутый ШИННЫЙ РЕГУЛЯТОР ДЛЯ ДОМАШНЕЙ МОДУЛЬНОЙ СИСТЕМЫ ОСВЕЩЕНИЯ K8068 Модуль PLUG-IN для использования с домашней модульной системой освещения K8006. Для электронных трансформаторов!
Дополнительная информация
K6002 РЕГУЛЯТОР ТЕМПЕРАТУРЫ. Характеристики
Всего точек пайки: 169 + 99 + 67 Уровень сложности: начальный 1 2 3 4 5 продвинутый РЕГУЛЯТОР ТЕМПЕРАТУРЫ K6002 В отличие от обычного термостата, этот комплект имеет два выхода: один для «высокой» сигнализации и один для «низкой»
Дополнительная информация
2x 2x 10x
082 3 611 2/6Деталь № 22400512RC Дополнительный жгут проводов 30 15 Постоянный источник питания и зарядный провод Комплект электропроводки для фаркопов / 13 контактов / 12 Вольт / ISO 11446 Инструкции по установке ВАЖНО! Установка
Дополнительная информация
Всего очков пайки: 248 Уровень сложности: начинающий 1 2 3 4 5 продвинутый.
15-канальный инфракрасный приемник K8050 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕВсего точек пайки: 48 Уровень сложности: начальный 4 5 продвинутый 5-канальный инфракрасный приемник K8050 ИК-передатчики дистанционного управления позволяют управлять 5 контактами с открытым коллектором Иллюстрированное руководство по сборке
Дополнительная информация
Инструкции по установке. Деталь № 1
07RC OPEL. Corsa D 10/06 ВАЖНО! Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 1/8Деталь № 107RC OPEL Corsa D 10/06 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по установке ВАЖНО! Установку буксирного комплекта электрики должен выполнять специалист по номеру
. Дополнительная информация
Деталь № 19360500RC JAGUAR. Седан X-Type 06/01.
8х 2х 1/6 3-6, 17-20 7-14 15-16 арт. № 19360500RC JAGUAR X-Type седан 06/01 3-6, 17-20 7-14 15-16
001 3x 2x 8x 2x Установка комплекта тягово-сцепного устройства должна выполняться специализированной мастерской или квалифицированным специалистом
Дополнительная информация
Деталь № 1
Деталь № 1
222 Установка комплекта электрооборудования для буксировки должна выполняться специализированной мастерской или лицом с соответствующей квалификацией.
Дополнительная информация
ГЕНЕРАТОР ФУНКЦИЙ ПК
ПК ФУНКЦИОНАЛЬНЫЙ ГЕНЕРАТОР Создание стандартных сигналов, таких как, например. доступны синус, треугольник и прямоугольник; другие синусоидальные волны могут быть легко созданы с помощью встроенного программного обеспечения. Всего очков пайки: 954 Сложность
Дополнительная информация
Инструкции по установке. Деталь № 1
09RC CITROEN ВАЖНО! Grand C4 Picasso 08/06 C4 Picasso 03/07 7 мест 5 местДеталь № 109RC Grand C4 Picasso 08/06 C4 Picasso 03/07 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкции по установке ВАЖНО! Установка буксировочного комплекта электрики обязательно
Дополнительная информация
Всего точек пайки: 85 Уровень сложности: начальный 1 2 3 4 5 продвинутый МНОГОФУНКЦИОНАЛЬНЫЙ РЕЛЕ K8015 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8015IP-2
Всего точек пайки: 85 Уровень сложности: начальный 1 2 3 4 5 продвинутый МНОГОФУНКЦИОНАЛЬНЫЙ РЕЛЕ K8015 14 Различные функции, включая таймеры, переключение, мигание, интервал, случайное переключение,… ИЛЛЮСТРАЦИЯ
Дополнительная информация
ОБЛАСТЬ ЦИФРОВОГО ПК.
Всего точек пайки: 625 Уровень сложности: начинающий 1 2 3 4 5 продвинутый K8031 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕЦИФРОВОЙ КОМПЬЮТЕРНЫЙ Осциллограф Цифровой запоминающий осциллограф, использующий компьютер и его монитор для отображения осциллограмм. Все стандартные функции осциллографа доступны в прилагаемой программе Windows. Всего точек пайки:
Дополнительная информация
3x 10x
328 11-15 4-9, 16-17 2/8Деталь № 108RC VAUXHALL ASTRA H 5-дверный хэтчбек 03/04 ASTRA H Sport Hatch 03/05 ASTRA H 5-дверный универсал 10/04 Zafira B 07/05 ASTRA H Twin Top 05/06 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 В
Дополнительная информация
ЭЛЕКТРОННОЕ ТРАНЗИСТОРНОЕ ЗАЖИГАНИЕ АВТОМОБИЛЕЙ К2543
h3543IP 1 ЭЛЕКТРОННОЕ ТРАНЗИСТОРНОЕ ЗАЖИГАНИЕ ДЛЯ АВТОМОБИЛЕЙ K2543 Обеспечивает более плавный запуск и плавность хода автомобиля. Подходит для систем 12В и 6В. Особенности и характеристики Даже у самого скептического человека есть
Дополнительная информация
Keyless-go 10 м Чип-карта / карта доступа 1 2
115
116 макс. 10 мин РУЧНОЙ001 3 4 5
224225 6 7 2/8
РУКОВОДСТВО Деталь № 107RC MERCEDES BENZ R-Класс W251 02/06 2x 5-6, 15-20 8-14 3x 2x 10x 5x
222 Установка комплекта тягово-сцепного устройства должна выполняться в специализированной мастерской или в соответствующей мастерской
Дополнительная информация
Инструкция по установке ВАЖНО! Комплект электропроводки для фаркопа / 13 контактов / 12 Вольт / ISO 11446
VW 10/03 Golf Plus 02/05 02/09 06/07 05/06 12/10 Комплект электропроводки для фаркопов / 13-контактный / 12 Вольт / ISO 11446 Инструкция по установке ВАЖНО! Должна быть выполнена установка буксирного комплекта электрооборудования
Дополнительная информация
K8025 ГЕНЕРАТОР ВИДЕОШАБЛОНОВ.
Проверьте качество изображения вашего монитора или телевизора, что идеально подходит для настройки или устранения неполадок. K8025 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8025IP 1 ГЕНЕРАТОР ВИДЕОШАБЛОНОВ Проверьте качество изображения вашего монитора или телевизора, идеально подходит для настройки или устранения неполадок. Форум Примите участие в нашем Форуме проектов Velleman
Дополнительная информация
Доступен новый каталог проектов Velleman. Загрузите свою копию здесь: www.vellemanprojects.eu
Доступен новый каталог проектов Velleman. Загрузите вашу копию здесь: www.vellemanprojects.eu Возможны изменения и опечатки — Velleman nv. H8098 IP 2 (rev.1.0) Velleman NV, Legen
Дополнительная информация
Всего очков пайки: 600 Уровень сложности: начинающий 1 2 3 4 5 продвинутый
Всего точек пайки: 600 Уровень сложности: начальный продвинутый МОДУЛЬ УСИЛИТЕЛЯ МОЩНОСТИ МОНОКЛАПАННЫЙ K0 Чистый ламповый звук с лампами EL Простая регулировка смещения со светодиодной индикацией Высококачественные конденсаторы и компоненты
Дополнительная информация
Инструкции по установке.
Деталь № 103RC HONDA CR-V 01/07 ВАЖНО! Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 1/6 арт №1
03RC HONDA CR-V 01/07 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по монтажу ВАЖНО! Установку буксирного комплекта электрики должен выполнять специалист Дополнительная информация
Инструкции по установке. Деталь № 1
15RC FORD ВАЖНО! Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 1/10 Деталь № 115RC FORD Mondeo 4-дверный 06/07 Mondeo 5-дверный 06/07 Mondeo Estate 06/07 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по установке ВАЖНО! Установка
Дополнительная информация
POWERBLOCK — УСИЛИТЕЛЬ МОЩНОСТИ
POWERBLOCK — УСИЛИТЕЛЬ МОЩНОСТИ Этот усилитель идеально подходит для активного использования колонок. Всего точек пайки: 383 Уровень сложности: начальный 1 2 3 4 5 продвинутый K8081 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8081IP-1
Дополнительная информация
Инструкция по установке ВАЖНО! Комплект электропроводки для фаркопов / 13 контактов / 12 Вольт / ISO 11446. Eos 01/11
VW Eos 01/11 Golf VI 10/08 03/09 Golf VI Estate 09/09 Golf VI Cabriolet 06/11 Комплект электропроводки для фаркопов / 13-контактный / 12 Вольт / ISO 11446 Инструкция по установке ВАЖНО! Установка буксирной электрики
Дополнительная информация
ПОСТАВЩИКИ КОМПЛЕКТОВ ЭЛЕКТРОПРОВОДКИ ДЛЯ ВЕЛИКОБРИТАНИИ. КонВис АГ
Деталь № 1
20RC HONDA ПОСТАВЩИКИ КОМПЛЕКТОВ ПРОВОДКИ БИКЕРА ДЛЯ ВЕЛИКОБРИТАНИИ CR-V IV 11/12 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкции по установке ВАЖНО! Установка Дополнительная информация
СИМВОЛ ПОЯСНЕНИЕ левый (58-L) соответственно прикуриватель / правый (58-R) задний фонарь
арт. № 1
04RC NISSAN Qashqai 0/07 Qashqai+ 10/08 Комплект электропроводки для фаркопов / 7-контактный / 1N / 1 Вольт / ISO 174 Инструкция по установке ВАЖНО! Должна быть выполнена установка буксирного комплекта электрооборудования Дополнительная информация
Гольф VI 10/08 Гольф Плюс 03/09Гольф VI универсал 09/09. Комплект электропроводки для фаркопа / 13 контактов / 12 Вольт / ISO 11446
Деталь № 214RC VW Golf VI 10/08 03/09 Golf VI Estate 09/09 Комплект электропроводки для фаркопов / 13-контактный / 12 Вольт / ISO 11446 Инструкции по установке ВАЖНО! Установка буксировочного комплекта электрики обязательно
Дополнительная информация
Инструкции по установке. Деталь № 1
12RC MITSUBISHI ВАЖНО! Комплект электропроводки для фаркопа / 7 контактов / 12N / 12 Вольт / ISO 1724 Деталь № 112RC MITSUBISHI L200 с одинарной кабиной 03/10 L200 с двойной кабиной 03/10 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкции по установке ВАЖНО! Установка буксировочная
Дополнительная информация
Инструкции по установке.
Деталь № 109RC ВАЖНО! VAUXHALL VECTRA C ВАУСХАЛЛ СИГНУМ арт. № 109RC VAUXHALL VECTRA C VAUXHALL SIGNUM 4-дверный седан 04/02 5-дверный хэтчбек 09/02 5-дверный универсал 10/03 SIGNUM 05/03 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / Фитинг ISO 1724
Дополнительная информация
Astra J 5-дверный 12/09 Astra J Sports Tourer 11/10. Комплект электропроводки для фаркопа / 13 контактов / 12 Вольт / ISO 11446
Деталь № 29500556RC VAUXHALL ПОСТАВЩИКИ КОМПЛЕКТОВ ЭЛЕКТРОПРОВОДКИ ДЛЯ ВЕЛИКОБРИТАНИИ Insignia седан 4-/5-дверный 11/08 Astra J GTC 3-дверный 12/11 Zafira C Tourer 12/11 Insignia Sports Tourer 03/09Астра J 5-дверный 12/09
Дополнительная информация
Инструкция по установке ВАЖНО! Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724.
Eos 01/11 VW Eos 01/11 10/08 03/09 09/09 06/11 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по монтажу ВАЖНО! Установку буксирного комплекта электрики должен выполнять специалист по номеру
.
Дополнительная информация
Как установить комплект электрики для буксировки
VW Caddy Cross 06/13 Caddy все модели 02/04 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по установке ВАЖНО! Должна быть выполнена установка буксирного комплекта электрооборудования
Дополнительная информация
Инструкции по установке. Деталь № 1
08RC HYUNDAI. i10 03/08 i20 01/09 05/12 ВАЖНО! арт №108RC HYUNDAI i10 03/08 i20 01/09 05/12 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по установке ВНИМАНИЕ! Должна быть выполнена установка буксирного комплекта электрооборудования
Дополнительная информация
Инструкция по установке FORD ВАЖНО! Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724.
C-Max 10/10 Grand C-Max 10/10 арт. № 127RC FORD SULIERS КОМПЛЕКТ ПРОВОДКИ БИКЕРА ДЛЯ ВЕЛИКОБРИТАНИИ C-Max 10/10 Grand C-Max 10/10 Focus 5-дверный 01/11 Focus Estate 04/11 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 В / ISO 1724 Фитинг
Дополнительная информация
МОНОЧИСТЫЙ КЛАПАННЫЙ УСИЛИТЕЛЬ МОЩНОСТИ КЛАССА А K8010
Всего точек пайки: 600 Уровень сложности: начальный продвинутый MONO PURE CLASS A VALVE POWER AMPLIFIER K00 Pure CLASS A звук клапана с высококачественными клапанами KT Высококачественный хромированный корпус Хром
Дополнительная информация
С 4-канальной картой шагового двигателя K8097 вы можете управлять 4 шаговыми двигателями через USB, а также отслеживать и при необходимости назначать действия для 5 сухих контактов.
K8097 K80977IP ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ С LU TED H8097IP — канальная USB-карта шагового двигателя С помощью канальной карты шагового двигателя K8097 вы можете управлять шаговыми двигателями через USB, а также контролировать и назначать действия
Дополнительная информация
МОНОЧИСТЫЙ КЛАПАННЫЙ УСИЛИТЕЛЬ МОЩНОСТИ КЛАССА А K8010
Всего точек пайки: 600 Уровень сложности: начальный 2 продвинутый HIGH-Q MONO PURE CLASS A VALVE AMPLIFIER POWER K00 Чистый ламповый звук CLASS A с высококачественными клапанами KT Высококачественный хромированный корпус
Дополнительная информация
371
RC LAND ROVER 09/09 08/11 4 09/09 / / 12 / ИСО Деталь № 371RC LAND ROVER Range Rover Sport 09/09 08/11 Discovery 4 09/09 Комплект электропроводки для фаркопов / 7-контактный / 12 Вольт / ISO 1724 Инструкции по установке ВАЖНО! Установка буксирной электрики
Дополнительная информация
КОМПЛЕКТ САБВУФЕРА 100ВТ.
Всего точек пайки: 383 Уровень сложности: начинающий 1 2 3 4 5 продвинутый K8077 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ КОМПЛЕКТ САБВУФЕРА 100 Вт Мощные басы в маленьком корпусе благодаря принципу сдвоенных динамиков Всего точек пайки: 383 Уровень сложности: начинающий 1 2 3 4 5 продвинутый K8077 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8077IP-1
Дополнительная информация
K4307 СВЕТОДИОДНЫЙ ИЗМЕРИТЕЛЬ МОЩНОСТИ ЗВУКА
Всего баллов: 111 Уровень сложности: ginnr 1 2 3 4 5 Advand K4307 LED AUDIO POWER METER 10 светодиодов, номинальная мощность до 2000Wrms. Нет питания ndd, грязный привод от выхода громкоговорителя. Четыре дисплея
Дополнительная информация
K8048 ПОС ПРОГРАММИСТ И ЭКСПЕРИМЕНТАЛЬНАЯ ПЛАТА. Характеристики
Всего точек пайки: 274 Уровень сложности: начальный 1 2 3 4 5 продвинутый PIC ПРОГРАММИСТ И ЭКСПЕРИМЕНТАЛЬНАЯ ПЛАТА K8048 Подходит для программирования микроконтроллеров Microchip Flash PIC TM. Базовые знания программирования
Дополнительная информация
Всего очков пайки: 202 Уровень сложности: начинающий 1 2 3 4 5 продвинутый. Плата программатора PIC K8076 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Общее количество точек пайки: 0 Уровень сложности: продвинутая плата PIC-программатора для начинающих K0 Эта плата может программировать широкий спектр микроконтроллеров Microchip PIC.
Дополнительная информация
VW T5 GP (RHD) фургон, автобус, 10/2009 VW T5 GP (RHD) пикап, 10/2009
Электрическая система тягово-сцепного устройства Инструкция по монтажу и эксплуатации 32 454 300 43 90 2 2 8 3 7 6 4 5 3 Фургон VW T5 GP (RHD), автобус, 0/2009 пикап VW T5 GP (RHD), 0/2009 WESTFALIA-Automotive GmbH Am
Дополнительная информация
H.E HAGA EYEWEAR FASHION PG M, N
2015-2015 01 12 36. 2303.00 Pg M Черный, красный цвет Градиент черный, красный Серые градиентные линзы 36.2304.00 Pg M Черный, серый Цвет градиента Черный, золотой Серые градиентные линзы 39.3406.67 Pg N Havanna Цвет градиента 3 9217.00
Дополнительная информация
Руководство по сборке и эксплуатации
Регулируемая электронная нагрузка 1 А Макс. 30 В, 1 А, 20 Вт Питание от: Батарея 9 В в сборе и руководство пользователя Пико Нагрузка — это удобная нагрузка постоянного тока для тестирования аккумуляторов и источников питания. Цифровой
Дополнительная информация
H.E HAGA EYEWEAR FASHION PG M, N
2016-2016 01 12 36.2303.00 Pg M Черный, красный Градиент цвета Черный, красный Градиент серого цвета 36.2304.00 Pg M Черный, цвет градиента Градиент серого цвета Черный, золотой Градиент серого цвета 39.3406.67 Pg N Havanna Grön färgad lins
Дополнительная информация
Стерео ламповый усилитель мощности
Ламповый стереоусилитель мощности Для большинства из нас ламповый усилитель высокой мощности недоступен. Этот комплект меняет это, так что теперь каждый может наслаждаться этим возвышенным «ламповым звуком». Всего очков пайки: 00 Сложность
Дополнительная информация
Примечания по электронике и пайке
Примечания по электронике и пайке Инструменты, которые вам понадобятся Хотя существует буквально сотня инструментов для пайки, тестирования и ремонта электронных схем, вам нужно всего несколько, чтобы сделать робота. Эти инструменты
Дополнительная информация
Диапазон кэшбэка Dymo за четвертый квартал 2015 г.
СЕРИЯ Артикул код 2015 Dymo Cashback Range Q4 2015 Дата начала продаж с 1 октября по 31 декабря 2015 года.0003
Дополнительная информация
КОМПЛЕКТ QUASAR ELECTRONICS № 1015 ЭЛЕКТРОННЫЙ ОТПУГАТЕЛЬ КОМАРОВ
КОМПЛЕКТ QUASAR ELECTRONICS KIT № 1015 ЭЛЕКТРОННЫЙ ОТПУСКАТЕЛЬ КОМАРОВ Общее описание Эта простая схема может во много раз оправдать свою ценность (что в любом случае очень разумно) при избавлении от комаров
Дополнительная информация
Мазда СХ7 2007-09 99-7508
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ДЛЯ ЧАСТИ 99-7508 ОБЛАСТИ ПРИМЕНЕНИЯ Mazda CX7 2007-09 99-7508 ХАРАКТЕРИСТИКИ НАБОРА Комплект для радиоприемника DIN с карманом Комплект для радиоприемника ISO с карманом Комплект для радиоприемника с двойным креплением DIN Сложенный
Дополнительная информация
Abat-jour & Accessoires Lampenkappen & Accessoires Lampenchirme & Zubehör
SU771 — БОЛЬШОЙ ТУБО 230 В 3xE27 макс. 60W Livré avec Pendel à 3 розетки E27 кабель прозрачный и диффузор Ø Arena Arena Arena Gris Grijs Grau Malva Malva Malva Marron Kastanje Braun Rouge Rood Rot 70 30 73054
Дополнительная информация
36.2101.00 — M Svart — Grå gradallins Черный — Серые градиентные линзы Категория фильтра / Категория фильтра 2 AC
1 36.2101.00 — M Svart — Grå gradalins Черный — серый градиент линз 39.2201.10 — M Vit — Grön färgad lins Белый — зеленый цвет линз 36.2407.00 — M Svart — Grå gradalins Черный — серый градиент линз 2 36.3202.03
Дополнительная информация
Ситроен С4 и ДС4. 0 ч 45. Модель: 5 дверей. Год : 11/2010. Ссылка : 197780
B N Инструкции по монтажу комплекта faisceau d’attelage с премией 12-N в соответствии с нормой IN/ISO1724. Инструкция по монтажу комплекта электропроводки фаркопа с розеткой 12-N в соответствии с нормой IN/ISO 1724. Montageanleitung
Дополнительная информация
Цепи постоянного тока (комбинация сопротивлений)
Имя: Партнер: Партнер: Партнер: Цепи постоянного тока (комбинация сопротивлений) НЕОБХОДИМОЕ ОБОРУДОВАНИЕ: Схемы Экспериментальная плата Одна батарея Dcell Провода Мультиметр Резисторы 100, 330, 1k Цель Цель
Дополнительная информация
Руководство по установке ICON Server Box Редакция 1.1
ICON Руководство по установке серверного блока Ред. 1.1 Содержание 1.0 Об этом руководстве… 3 2.0 Использование по назначению… 3 2.1 Европейская директива WEEE… 3 3.0 Инструкции по установке и обслуживанию… 4 Обзор серверного блока…
Дополнительная информация
ЭЛЕКТРОННЫЕ КУБИКИ. технологический проект для среднего образования. Имя: Класс:
ЭЛЕКТРОННЫЕ КУБИКИ технологический проект для среднего образования Название: Класс: Многие стороны были вовлечены в то, чтобы сделать этот урок/проект доступным для школ: Этот технологический проект был первоначально разработан
Дополнительная информация
Инструкции по сборке комплекта усилителя Knight Audio Technologies Ltd.
Knight Audio Technologies Ltd Инструкции по сборке комплекта усилителя Deacy — Style Введение Во-первых, благодарим вас за приобретение этого комплекта усилителя. Мы разработали этот усилитель на основе Mullard 19.60
Дополнительная информация
RS232/DB9 Преобразователь уровня RS232 в TTL
RS232/DB9 Преобразователь уровня RS232 в TTL Преобразователь RS232/DB9 предназначен для преобразования сигналов уровня TTL в сигналы уровня RS232. Этот кабель позволяет подключать устройства уровня TTL, такие как последовательный порт на
.
Дополнительная информация
http://waterheatertimer.org/troubleshoot-rheem-tankless-water-heater.html
http://waterheatertimer.org/troubleshoot-rheem-tankless-water-heater.html ОТДЕЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Снятие, очистка и повторная установка узла горелки Для моделей 74 и GT199 Необходимые инструменты —
Дополнительная информация
КОМПЛЕКТ ОХРАННОЙ СИГНАЛИЗАЦИИ МОДЕЛЬ К-23.
Руководство по сборке и эксплуатации ELENCO КОМПЛЕКТ ОХРАННОЙ СИГНАЛИЗАЦИИ МОДЕЛЬ K-23 Руководство по сборке и эксплуатации ELENCO Copyright 2013, 1989 ELENCO Electronics, Inc. Пересмотрено в 2011 г. REV-Q 753223 Никакая часть этой книги не может быть воспроизведена каким-либо образом; электронный,
Дополнительная информация
фэнтези :: цвета cecconi&menapace дизайн M838(M) M838(R) M838(J) M838(Q)
фантазия фантазия :: цвета M838(M) M838(R) M838(J) M838(Q) cecconi&menapace design m838 — portaritratti в фоторамке из резины / смолы — (j) тортора / голубиный серый — (m) зеленый / зеленый — (q ) бьянко/белый —
Дополнительная информация
Комплект 106. Аудиоусилитель мощностью 50 Вт.
Комплект 106 Аудиоусилитель мощностью 50 Вт Этот комплект основан на удивительном модуле усилителя на ИС от ST Electronics, TDA7294. Он предназначен для использования в качестве высококачественного аудиоусилителя класса AB в Hi-Fi приложениях
Дополнительная информация
Номер документа RS-PRD-00130 Редакция 05 Дата 20.10.2009 Страница 1/30
Дата 20/10/2009 Стр. 1/30 1. Назначение В этом документе описана замена в полевых условиях кабеля платы footscan для следующих моделей: 2-метровая пластина hi-end SN 11/5/xxx 2-метровая пластина SN 7/5/xxx 0,5 м Высококачественная пластина 2003 года
Дополнительная информация
é c r i t u r e / p r i n t e m p s — é t é 2 0 1 1
é c r i t u r e / pr i n t e mp s — é t é 2 0 1 1 КОЛЛЕКЦИИ содержание/коллекция Alliance classic 18-19 — 20 Alliance néon 18 Camaïeu 3 Challenger 21-22 — 23-24 Centaure Subway 14-15 écrins / Gift box
Дополнительная информация
Jeep Grand Cherokee (WK11-WK13) Jeep Grand Cherokee (WK14) Система помощи при парковке сзади
Jeep Grand Cherokee (WK-WK) Jeep Grand Cherokee (WK4) Система помощи при парковке сзади G ENUINE G ENUINE A CCSORI A CCSORI Voyager Voyager Stow `N` Stow Go`N` Go7 из 57 — из 5 из — 5 из 5 M0668 Grand Чероки Гранд
Дополнительная информация
DET Практическая электроника (средний уровень 1)
DET Практическая электроника (средний уровень 1) 731 Август 2000 г. ВЫСШЕЕ ЕЩЕ РАЗ DET Практическая электроника (средний уровень 1) Вспомогательные материалы СОДЕРЖАНИЕ Раздел 1 Знакомство с резисторами Раздел 2 Знакомство с
Дополнительная информация
Цифровой измеритель емкости. Измеритель емкости своими руками. Описание и конфигурация устройства. Возможные неисправности конденсатора
В данной статье приведена элементарная схема измерителя емкости на логической микросхеме. Такое классическое и элементарное схемотехническое решение можно быстро и легко воспроизвести. Поэтому данная статья будет полезна начинающему любителю, задумавшему собрать элементарный измеритель емкости конденсаторов.
Работа схемы измерителя емкости:
Рисунок 1 – Схема измерителя емкости
Перечень элементов измерителя емкости:
R1- R4 — 47 кОм
R5 — 1,1 кОм -F 0
3
3
C4 — 12000 пФ
C5 –0,1 мкФ
C рев. — конденсатор, емкость которого необходимо измерить
SA1 — переключатель
DA1 — К155ЛА3 или СН7400
VD1-VD2– КД509 или аналог 1N903A
PA1 — Головка стрелочного индикатора (общий ток 1 мА, сопротивление корпуса 240 Ом)
XS1- XS2 — Разъемы типа «крокодил»
Этот вариант измерителя емкости конденсаторов имеет четыре диапазона, которые можно выбрать переключателем SA1. Например, в положении «1» можно измерять конденсаторы емкостью 50 пФ, в положении «2» — до 500 пФ, в положении «3» — до 5000 пФ, в положении «4» — до 0,05. мкФ.
Элементы микросхемы DA1 обеспечивают ток, достаточный для заряда измеряемого конденсатора (C изм.). Особенно важно для точности измерения адекватно подобрать диоды VD1-VD2, они должны иметь одинаковые (наиболее похожие) характеристики.
Настройка схемы измерителя емкости:
Настройка такой схемы достаточно проста, нужно подключить С изм. с известными характеристиками (с известной мощностью). Выбрать переключателем SA1 требуемый диапазон измерения и поворачивать ручку подстроечного резистора до тех пор, пока не будет достигнуто нужное показание на индикаторной головке PA1 (рекомендую откалибровать по вашим показаниям, это можно сделать, разобрав индикаторную головку и приклеив новая шкала с новыми надписями)
Почти два года назад купил цифровой измеритель мощности, взял, можно сказать, первое, что попалось. Настолько меня утомила неспособность мультиметра mastech MY62 измерять емкость конденсаторов более 20 мкф, а менее 100 пк — не правильно измерял. В SM-7115A понравились два фактора:
- Измеряет весь запрашиваемый диапазон
- Компактный и удобный
Платно 750 руб. Искренне считал, что своих денег он не стоит, а цену «завышали» из-за полного отсутствия конкурентоспособной продукции. Страна производитель — конечно же Китай. Он боялся, что его «обманут», более того, он был в этом уверен — но напрасно.
Измеритель емкости и его провода были упакованы в полиэтилен, каждый в свою оболочку и заключены в коробку из плотного картона, свободное пространство заполнено пенопластом. Также в коробке была инструкция на английском языке. Габаритные размеры устройства 135 х 72 х 36 мм, вес 180 грамм. Цвет корпуса черный, передняя панель с сиреневым отливом. Он имеет жидкокристаллический индикатор, девять диапазонов измерения, два положения отключения питания, регулятор установки нуля, длину 15 см, провода разного цвета (красный-черный), которыми измеряемый конденсатор подключается к прибору, заканчиваются зажимами типа «крокодил», а гнезда на корпусе прибора, для их подключения, отмечены цветным символом соответствующей полярности, также возможно измерение без них (что повышает точность), для чего есть два продолговатых гнезда, которые подписаны символами брак измеряемый конденсатор. А 9используется вольтовая батарея, есть функция автоматической индикации ее разряда. Трехразрядный жидкокристаллический индикатор +1 знак после запятой, заводской диапазон измерения от 0,1 пФ до 20 000 мкФ, с возможностью регулировки на диапазон измерения от 0 до 200 пФ, до установки нуля, в пределах +/- 20 пФ, время одно измерение 2-3 секунды.
Таблица допускаемых погрешностей при измерениях, индивидуально по диапазонам. Представлен производителем.
На задней половине корпуса встроена подставка. Это дает возможность более компактно разместить счетчик на рабочем месте и изменяет в лучшую сторону обзор жидкокристаллического индикатора.
Батарейный отсек выполнен полностью автономным, для замены батареи достаточно сдвинуть ее крышку в сторону. Удобство из разряда незаметных, когда оно есть.
Для того чтобы снять заднюю крышку корпуса достаточно открутить один саморез. Самым массивным компонентом печатной платы является предохранитель на 500 мА.
Измерительный прибор основан на методе двойного интегрирования. Собран на логических счетчиках HEF4518BT — 2 шт., ключе HEF4066BT, десятичном счетчике с дешифратором HCF4017 и smd транзисторах: J6 — 4 шт., M6 — 2 шт.
Открутив еще шесть винтов, можно увидеть другую сторону платы. Переменный резистор, используемый для установки на «0», стоит так, чтобы при необходимости его можно было легко заменить. Слева контакты для подключения измеряемого конденсатора, те что выше для прямого подключения (без проводов).
Устройство не сразу устанавливается на нулевую контрольную точку, но отображаемое показание сохраняется. С отсоединенными проводами это сделать гораздо проще.
Для наглядной демонстрации разницы в точности измерения при разных способах измерения (с проводами и без) взял малогабаритные конденсаторы с заводской маркировкой — 8,2 пФ
Видеообзор прибора
Без проводов с проводами
№1 8 пФ 7,3 пФ
№ 2 7,6 пФ 8,3 пФ
№3 8,1 пФ 9,3 пФ
Все четко, однозначно без проводов, измерения будут точнее, хотя расхождение практически в пределах 1 пФ. Конденсаторы на платах тоже неоднократно замерял — показания по замеру исправных вполне адекватны по указанному на них номиналу. Если не сильно придираться, то можно сказать, что качество измерений у прибора достаточно высокое.
Недостатки устройства
- обнуление производится не сразу
- на контактных лепестках, для измерения без проводов, упругости нет, после разжима не возвращаются в исходное положение,
- счетчик не оборудован калибровочным баком.
выводы
В целом аппаратом доволен. Хорошо измеряет, компактен (легко помещается в кармане), поэтому на радиорынке беру не то, что дают, а то, что мне нужно. Планирую, как будет время, доработать: заменить потенциометр и контакты прямого измерения. Его схему, или что-то похожее, можете поискать в разделе . Он сказал «все как есть», а пополнять ли домашнюю лабораторию таким прибором решать вам самим. Разместил Бабай.
В этой статье мы дадим максимально полную инструкцию, которая позволит вам сделать емкостной счетчик своими руками, не прибегая к помощи квалифицированных мастеров.
К сожалению, техника не редко выходит из строя. Причина чаще всего одна — появление электролитического конденсатора. Всем радиолюбителям знакома так называемая «сушка», появляющаяся из-за нарушения герметичности корпуса устройства. Реактивное сопротивление увеличивается из-за уменьшения номинальной емкости.
Далее в процессе эксплуатации начинают протекать электрохимические реакции, разрушающие соединения выводов. В результате контакты размыкаются, образуя контактное сопротивление, исчисляемое иногда десятками Ом. То же самое произойдет, если к рабочему конденсатору подключить резистор. Наличие этого самого последовательного сопротивления негативно скажется на работе электронного устройства, вся работа конденсаторов в схеме будет искажена.
Из-за сильного влияния сопротивления в диапазоне от трех до пяти Ом импульсные блоки питания приходят в негодность, т.к. в них выгорают дорогие транзисторы и микросхемы. Если при сборке устройства были проверены детали и при установке не было допущено ошибок, то и с его регулировкой проблем не возникнет.
Кстати, предлагаем вам присмотреть себе новый паяльник на Алиэкспресс — ССЫЛКА (отличные отзывы). Или посмотрите у себя что-нибудь из паяльного оборудования в магазине ВсеИнструменты.ру — ссылка на раздел с паяльниками .
Схема, принцип работы, устройство
Данная схема используется с операционным усилителем. Прибор, который мы собираемся сделать своими руками, позволит измерять емкости конденсаторов в диапазоне от пары пикофарад до одного микрофарад.
Разберемся с данной схемой :
- Поддиапазоны . В блоке 6 «поддиапазонов», их верхние границы 10, 100; 1000 пФ, а также 0,01, 0,1 и 1 мкФ. Емкость измеряют по измерительной сетке микроамперметра.
- Назначение . В основе прибора лежит измерение переменного тока, он проходит через конденсатор, который необходимо исследовать.
- На усилителе DA 1 стоит генератор импульсов. Колебание их повторения подчиняется емкости конденсаторов С 1 -С 6, а также положению тумблера «подстроечного» резистора R 5. Частота будет изменяться от 100 Гц до 200 кГц. Подстроечный резистор R 1 определяет пропорциональную модель колебаний на выходе генератора.
- Указанные на схеме диоды, такие как Д 3 и Д 6, резисторы (подстроенные) R 7-R 11, микроамперметр РА 1, составляют сам измеритель переменного тока. Внутри микроамперметра сопротивление должно быть не более 3 кОм, чтобы погрешность измерения не превышала десяти процентов в диапазоне до 10 пФ.
- Подстроечные резисторы R 7 — R 11 подключаются к другим поддиапазонам параллельно R A 1. Нужный измерительный поддиапазон устанавливается с помощью тумблера S A 1. Один разряд контактов переключает конденсаторы (частотозадающие) С 1 и С 6 в генератор, второй переключает резисторы в индикаторе.
- Для получения устройством энергии ему необходим 2-х полярный стабилизированный источник (напряжение от 8 до 15 В). У частотозадающего конденсатора номиналы могут варьироваться на 20%, однако сами они должны обладать высокой временной и температурной стабильностью.
Конечно, для обычного человека, не разбирающегося в физике, это все может показаться сложным, но вы должны понимать, что для изготовления емкостного счетчика своими руками необходимо иметь определенные знания и навыки. Далее поговорим о том, как настроить устройство.
Настройка прибора
Для правильной настройки следуйте инструкции:
- Сначала симметричность колебаний достигается с помощью резистора R 1. «Ползунок» резистора R 5 находится посередине.
- Следующим шагом является подключение эталонного конденсатора емкостью 10 пФ к клеммам, отмеченным сх. С помощью резистора R 5 переставить стрелку микроамперметра на соответствующую шкалу емкости эталонного конденсатора.
- Далее проверяется форма колебаний на выходе генератора. Калибровка проводится на всех поддиапазонах, здесь используются резисторы R 7 и R 11.
Механизм устройства может быть другим. Размерные параметры зависят от типа микроамперметра. Особых особенностей при работе с устройством нет.
Создание различных моделей счетчиков
Модель серии AVR
Такой счетчик можно сделать на основе переменного транзистора. Вот инструкция:
- Подбираем контактор;
- Измеряем выходное напряжение;
- отрицательное сопротивление в измерителе емкости не более 45 Ом;
- Если проводимость 40 мк, то перегрузка будет 4 ампера;
- Для повышения точности измерения необходимо использовать компараторы;
- Также есть мнение, что лучше использовать только открытые фильтры, так как им не страшен импульсный шум при высокой загруженности;
- Также рекомендуется использовать стабилизаторы полюсов, но только сеточные компараторы не подходят для модификации устройства;
Перед тем, как включить измеритель емкости, необходимо измерить сопротивление, которое должно быть около 40 Ом для добротно сделанных приборов. Но показатель может отличаться, в зависимости от частоты модификации.
Модуль на базе PIC16F628A может быть регулируемого типа; Фильтры высокой проводимости лучше не устанавливать; Перед началом пайки необходимо проверить выходное напряжение; Если сопротивление слишком велико, то замените транзистор; Мы используем компараторы для преодоления импульсных помех; Дополнительно используем стабилизаторы проводов; Отображение может быть текстовым, что проще всего и удобнее. Устанавливать их нужно через порты канала; Далее с помощью тестера настраиваем модификацию; Если значения емкости конденсаторов завышены, то меняем транзисторы с низкой проводимостью. Подробнее о том, как сделать счетчик емкостей своими руками, вы можете узнать из видео ниже.
Видео инструкция
Измеритель СОЭ своими руками . Существует широкий перечень отказов оборудования, причина которых как раз электролитическая. Основным фактором выхода из строя электролитических конденсаторов является знакомое всем радиолюбителям «усыхание», которое происходит из-за плохой герметизации корпуса. В этом случае его емкостное или, другими словами, реактивное сопротивление увеличивается за счет уменьшения его номинальной емкости.
Кроме того, в процессе работы вступает в электрохимические реакции, вызывающие коррозию мест соединения клемм с пластинами. Контакт ухудшается, в результате образуется «контактное сопротивление», иногда достигающее нескольких десятков Ом. То же самое и в том случае, если к исправному конденсатору последовательно подключен резистор, причем этот резистор помещен внутри него. Такое сопротивление также называют «эквивалентным последовательным сопротивлением» или ESR.
Наличие последовательного сопротивления отрицательно влияет на работу электронных устройств, искажая работу конденсаторов в цепи. Чрезвычайно сильное влияние на производительность оказывает повышенное ESR (порядка 3…5 Ом), приводящее к выгоранию дорогостоящих микросхем и транзисторов.
В таблице ниже приведены средние значения ESR (в миллиомах) для новых конденсаторов разной емкости в зависимости от напряжения, на которое они рассчитаны.
Не секрет, что реактивное сопротивление уменьшается с увеличением частоты. Например, при частоте 100 кГц и емкости 10 мкФ емкостная составляющая будет не более 0,2 Ом. Измеряя падение переменного напряжения с частотой 100 кГц и выше, можно предположить, что при погрешности в районе 10…20 % результатом измерения будет активное сопротивление конденсатора. Поэтому собрать его совсем не сложно.
Описание измерителя ESR конденсаторов
На логических элементах DD1.1 и DD1.2 собран генератор импульсов частотой 120 кГц. Частота генератора определяется RC-цепочкой на элементах R1 и С1.
Для утверждения введен элемент DD1.3. Для увеличения мощности импульсов от генератора в схему введены элементы DD1.4…DD1.6. Далее сигнал проходит через делитель напряжения на резисторах R2 и R3 и поступает на исследуемый конденсатор Сх. Блок измерения переменного напряжения содержит диоды VD1 и VD2 и мультиметр, в качестве вольтметра, например, М838. Мультиметр необходимо перевести в режим измерения постоянного напряжения. Регулировка ESR-метра осуществляется изменением номинала R2.
Микросхему DD1 — К561ЛН2 можно поменять на К1561ЛН2. Германиевые диоды VD1 и VD2, возможно применение Д9, ГД507, Д18.
Радиодетали измерителя ESR находятся на которых можно сделать самому. Конструктивно устройство выполнено в одном корпусе с аккумулятором. Зонд Х1 выполнен в виде шила и крепится к корпусу прибора, зонд Х2 представляет собой проволоку длиной не более 10 см, на конце которой игла. Проверка конденсаторов возможна прямо на плате, их не нужно выпаивать, что значительно облегчает поиск неисправного конденсатора при ремонте.
Настройка устройства
1, 5, 10, 15, 25, 30, 40, 60, 70 и 80 Ом.
Резистор сопротивлением 1 Ом необходимо подключить к щупам X1 и X2 и, поворачивая R2, убедиться, что показания мультиметра равны 1 мВ. Затем вместо 1 Ом подключить следующий резистор (5 Ом) и зафиксировать показания мультиметра, не меняя R2. Проделайте то же самое с оставшимися сопротивлениями. В результате этого получится таблица значений, по которым можно будет определить реактивное сопротивление.
С помощью этого измерителя емкости можно легко измерить любую емкость от единиц пФ до сотен микрофарад. Существует несколько методов измерения емкости. В этом проекте используется метод интеграции.
Основным преимуществом использования этого метода является то, что измерение основано на измерении времени, которое может быть выполнено на МК достаточно точно. Этот способ очень подходит для самодельного измерителя емкости, кроме того, он легко реализуется на микроконтроллере.
Принцип действия измерителя емкости Явления, происходящие при изменении состояния цепи, называются переходными процессами. Это одна из фундаментальных концепций цифровых схем. Когда ключ на рис. 1 разомкнут, конденсатор заряжается через резистор R, и напряжение на нем изменяется, как показано на рис. 1б. Соотношение, определяющее напряжение на конденсаторе, имеет вид:
Значения выражены в единицах СИ, t секундах, омах, C фарадах. Время, в течение которого напряжение на конденсаторе достигает значения V С1, приблизительно выражается следующей формулой:
Из этой формулы следует, что время t1 пропорционально емкости конденсатора. Следовательно, емкость можно рассчитать по времени заряда конденсатора.
Схема Для измерения времени зарядки достаточно компаратора и таймера микроконтроллера, микросхемы цифровой логики. Вполне разумно использовать АТ9Микроконтроллер 0S2313 (современный аналог ATtiny2313). Выход компаратора используется как триггер T C1. Пороговое напряжение задается резисторным делителем. Время зарядки не зависит от напряжения питания. Время заряда определяется по формуле 2, следовательно, не зависит от напряжения питания, так как отношение в формуле VC 1 /E определяется только коэффициентом делителя. Разумеется, при измерении напряжение питания должно быть постоянным.
Формула 2 выражает время зарядки конденсатора от 0 вольт. Однако при напряжении, близком к нулю, работать затруднительно по следующим причинам:
- Напряжение не падает до 0 вольт. Требуется время, чтобы полностью разрядить конденсатор. Это приведет к увеличению времени измерения.
- Между началом зарядки и запуском таймера требуется время. Это приведет к ошибке измерения. Для AVR это не критично, так как требуется всего один бит.
- Утечка тока на аналоговом входе. Согласно техническому описанию AVR, утечка тока увеличивается, когда входное напряжение близко к нулю вольт.
Чтобы избежать этих трудностей, использовались два пороговых напряжения VC 1 (0,17 В пост. тока) и VC 2 (0,5 В пост. тока). Поверхность печатной платы должна быть чистой, чтобы свести к минимуму токи утечки. Требуемое напряжение питания микроконтроллера обеспечивает DC-DC преобразователь с питанием от батареи 1,5 ВАА. Вместо DC-DC преобразователя желательно использовать 9 В аккумулятор и преобразователь 78 L 05, желательно также не выключать Бод иначе могут возникнуть проблемы с ЭСППЗУ .
Калибровка Для калибровки нижнего диапазона: С помощью кнопки SW1. Затем соедините контакты № 1 и № 3 разъема P1, вставьте конденсатор емкостью 1 нФ и нажмите SW1.
Для калибровки верхнего диапазона: Замкните контакты № 4 и № 6 разъема P1, вставьте конденсатор емкостью 100 нФ и нажмите SW1.
225 6 7 2/8
РУКОВОДСТВО Деталь № 107RC MERCEDES BENZ R-Класс W251 02/06 2x 5-6, 15-20 8-14 3x 2x 10x 5x
222 Установка комплекта тягово-сцепного устройства должна выполняться в специализированной мастерской или в соответствующей мастерской
Дополнительная информация
Инструкция по установке ВАЖНО! Комплект электропроводки для фаркопа / 13 контактов / 12 Вольт / ISO 11446
VW 10/03 Golf Plus 02/05 02/09 06/07 05/06 12/10 Комплект электропроводки для фаркопов / 13-контактный / 12 Вольт / ISO 11446 Инструкция по установке ВАЖНО! Должна быть выполнена установка буксирного комплекта электрооборудования
Дополнительная информация
K8025 ГЕНЕРАТОР ВИДЕОШАБЛОНОВ.
Проверьте качество изображения вашего монитора или телевизора, что идеально подходит для настройки или устранения неполадок.K8025 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8025IP 1 ГЕНЕРАТОР ВИДЕОШАБЛОНОВ Проверьте качество изображения вашего монитора или телевизора, идеально подходит для настройки или устранения неполадок. Форум Примите участие в нашем Форуме проектов Velleman
Дополнительная информация
Доступен новый каталог проектов Velleman. Загрузите свою копию здесь: www.vellemanprojects.eu
Доступен новый каталог проектов Velleman. Загрузите вашу копию здесь: www.vellemanprojects.eu Возможны изменения и опечатки — Velleman nv. H8098 IP 2 (rev.1.0) Velleman NV, Legen
Дополнительная информация
Всего очков пайки: 600 Уровень сложности: начинающий 1 2 3 4 5 продвинутый
Всего точек пайки: 600 Уровень сложности: начальный продвинутый МОДУЛЬ УСИЛИТЕЛЯ МОЩНОСТИ МОНОКЛАПАННЫЙ K0 Чистый ламповый звук с лампами EL Простая регулировка смещения со светодиодной индикацией Высококачественные конденсаторы и компоненты
Дополнительная информация
Инструкции по установке.
Деталь № 1арт №1
Дополнительная информация
Инструкции по установке. Деталь № 1
15RC FORD ВАЖНО! Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 1/10Деталь № 115RC FORD Mondeo 4-дверный 06/07 Mondeo 5-дверный 06/07 Mondeo Estate 06/07 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по установке ВАЖНО! Установка
Дополнительная информация
POWERBLOCK — УСИЛИТЕЛЬ МОЩНОСТИ
POWERBLOCK — УСИЛИТЕЛЬ МОЩНОСТИ Этот усилитель идеально подходит для активного использования колонок. Всего точек пайки: 383 Уровень сложности: начальный 1 2 3 4 5 продвинутый K8081 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8081IP-1
Дополнительная информация
Инструкция по установке ВАЖНО! Комплект электропроводки для фаркопов / 13 контактов / 12 Вольт / ISO 11446. Eos 01/11
VW Eos 01/11 Golf VI 10/08 03/09 Golf VI Estate 09/09 Golf VI Cabriolet 06/11 Комплект электропроводки для фаркопов / 13-контактный / 12 Вольт / ISO 11446 Инструкция по установке ВАЖНО! Установка буксирной электрики
Дополнительная информация
ПОСТАВЩИКИ КОМПЛЕКТОВ ЭЛЕКТРОПРОВОДКИ ДЛЯ ВЕЛИКОБРИТАНИИ. КонВис АГ
Деталь № 1
Дополнительная информация
СИМВОЛ ПОЯСНЕНИЕ левый (58-L) соответственно прикуриватель / правый (58-R) задний фонарь
арт. № 1
Дополнительная информация
Гольф VI 10/08 Гольф Плюс 03/09Гольф VI универсал 09/09. Комплект электропроводки для фаркопа / 13 контактов / 12 Вольт / ISO 11446
Деталь № 214RC VW Golf VI 10/08 03/09 Golf VI Estate 09/09 Комплект электропроводки для фаркопов / 13-контактный / 12 Вольт / ISO 11446 Инструкции по установке ВАЖНО! Установка буксировочного комплекта электрики обязательно
Дополнительная информация
Инструкции по установке. Деталь № 1
12RC MITSUBISHI ВАЖНО! Комплект электропроводки для фаркопа / 7 контактов / 12N / 12 Вольт / ISO 1724Деталь № 112RC MITSUBISHI L200 с одинарной кабиной 03/10 L200 с двойной кабиной 03/10 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкции по установке ВАЖНО! Установка буксировочная
Дополнительная информация
Инструкции по установке.
Деталь № 109RC ВАЖНО! VAUXHALL VECTRA C ВАУСХАЛЛ СИГНУМарт. № 109RC VAUXHALL VECTRA C VAUXHALL SIGNUM 4-дверный седан 04/02 5-дверный хэтчбек 09/02 5-дверный универсал 10/03 SIGNUM 05/03 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / Фитинг ISO 1724
Дополнительная информация
Astra J 5-дверный 12/09 Astra J Sports Tourer 11/10. Комплект электропроводки для фаркопа / 13 контактов / 12 Вольт / ISO 11446
Деталь № 29500556RC VAUXHALL ПОСТАВЩИКИ КОМПЛЕКТОВ ЭЛЕКТРОПРОВОДКИ ДЛЯ ВЕЛИКОБРИТАНИИ Insignia седан 4-/5-дверный 11/08 Astra J GTC 3-дверный 12/11 Zafira C Tourer 12/11 Insignia Sports Tourer 03/09Астра J 5-дверный 12/09
Дополнительная информация
Инструкция по установке ВАЖНО! Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724.
Eos 01/11VW Eos 01/11 10/08 03/09 09/09 06/11 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по монтажу ВАЖНО! Установку буксирного комплекта электрики должен выполнять специалист по номеру
. Дополнительная информация
Как установить комплект электрики для буксировки
VW Caddy Cross 06/13 Caddy все модели 02/04 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по установке ВАЖНО! Должна быть выполнена установка буксирного комплекта электрооборудования
Дополнительная информация
Инструкции по установке. Деталь № 1
08RC HYUNDAI. i10 03/08 i20 01/09 05/12 ВАЖНО!арт №108RC HYUNDAI i10 03/08 i20 01/09 05/12 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724 Инструкция по установке ВНИМАНИЕ! Должна быть выполнена установка буксирного комплекта электрооборудования
Дополнительная информация
Инструкция по установке FORD ВАЖНО! Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 Вольт / ISO 1724.
C-Max 10/10 Grand C-Max 10/10арт. № 127RC FORD SULIERS КОМПЛЕКТ ПРОВОДКИ БИКЕРА ДЛЯ ВЕЛИКОБРИТАНИИ C-Max 10/10 Grand C-Max 10/10 Focus 5-дверный 01/11 Focus Estate 04/11 Комплект электропроводки для фаркопов / 7-контактный / 12N / 12 В / ISO 1724 Фитинг
Дополнительная информация
МОНОЧИСТЫЙ КЛАПАННЫЙ УСИЛИТЕЛЬ МОЩНОСТИ КЛАССА А K8010
Всего точек пайки: 600 Уровень сложности: начальный продвинутый MONO PURE CLASS A VALVE POWER AMPLIFIER K00 Pure CLASS A звук клапана с высококачественными клапанами KT Высококачественный хромированный корпус Хром
Дополнительная информация
С 4-канальной картой шагового двигателя K8097 вы можете управлять 4 шаговыми двигателями через USB, а также отслеживать и при необходимости назначать действия для 5 сухих контактов.
K8097 K80977IP ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ С LU TED H8097IP — канальная USB-карта шагового двигателя С помощью канальной карты шагового двигателя K8097 вы можете управлять шаговыми двигателями через USB, а также контролировать и назначать действия
Дополнительная информация
МОНОЧИСТЫЙ КЛАПАННЫЙ УСИЛИТЕЛЬ МОЩНОСТИ КЛАССА А K8010
Всего точек пайки: 600 Уровень сложности: начальный 2 продвинутый HIGH-Q MONO PURE CLASS A VALVE AMPLIFIER POWER K00 Чистый ламповый звук CLASS A с высококачественными клапанами KT Высококачественный хромированный корпус
Дополнительная информация
371
RC LAND ROVER 09/09 08/11 4 09/09 / / 12 / ИСОДеталь № 371RC LAND ROVER Range Rover Sport 09/09 08/11 Discovery 4 09/09 Комплект электропроводки для фаркопов / 7-контактный / 12 Вольт / ISO 1724 Инструкции по установке ВАЖНО! Установка буксирной электрики
Дополнительная информация
КОМПЛЕКТ САБВУФЕРА 100ВТ.
Всего точек пайки: 383 Уровень сложности: начинающий 1 2 3 4 5 продвинутый K8077 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕКОМПЛЕКТ САБВУФЕРА 100 Вт Мощные басы в маленьком корпусе благодаря принципу сдвоенных динамиков Всего точек пайки: 383 Уровень сложности: начинающий 1 2 3 4 5 продвинутый K8077 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ H8077IP-1
Дополнительная информация
K4307 СВЕТОДИОДНЫЙ ИЗМЕРИТЕЛЬ МОЩНОСТИ ЗВУКА
Всего баллов: 111 Уровень сложности: ginnr 1 2 3 4 5 Advand K4307 LED AUDIO POWER METER 10 светодиодов, номинальная мощность до 2000Wrms. Нет питания ndd, грязный привод от выхода громкоговорителя. Четыре дисплея
Дополнительная информация
K8048 ПОС ПРОГРАММИСТ И ЭКСПЕРИМЕНТАЛЬНАЯ ПЛАТА. Характеристики
Всего точек пайки: 274 Уровень сложности: начальный 1 2 3 4 5 продвинутый PIC ПРОГРАММИСТ И ЭКСПЕРИМЕНТАЛЬНАЯ ПЛАТА K8048 Подходит для программирования микроконтроллеров Microchip Flash PIC TM. Базовые знания программирования
Дополнительная информация
Всего очков пайки: 202 Уровень сложности: начинающий 1 2 3 4 5 продвинутый. Плата программатора PIC K8076 ИЛЛЮСТРИРОВАННОЕ РУКОВОДСТВО ПО СБОРКЕ
Общее количество точек пайки: 0 Уровень сложности: продвинутая плата PIC-программатора для начинающих K0 Эта плата может программировать широкий спектр микроконтроллеров Microchip PIC. Дополнительная информация
VW T5 GP (RHD) фургон, автобус, 10/2009 VW T5 GP (RHD) пикап, 10/2009
Электрическая система тягово-сцепного устройства Инструкция по монтажу и эксплуатации 32 454 300 43 90 2 2 8 3 7 6 4 5 3 Фургон VW T5 GP (RHD), автобус, 0/2009 пикап VW T5 GP (RHD), 0/2009 WESTFALIA-Automotive GmbH Am
Дополнительная информация
H.E HAGA EYEWEAR FASHION PG M, N
2015-2015 01 12 36. 2303.00 Pg M Черный, красный цвет Градиент черный, красный Серые градиентные линзы 36.2304.00 Pg M Черный, серый Цвет градиента Черный, золотой Серые градиентные линзы 39.3406.67 Pg N Havanna Цвет градиента 3 9217.00
Дополнительная информация
Руководство по сборке и эксплуатации
Регулируемая электронная нагрузка 1 А Макс. 30 В, 1 А, 20 Вт Питание от: Батарея 9 В в сборе и руководство пользователя Пико Нагрузка — это удобная нагрузка постоянного тока для тестирования аккумуляторов и источников питания. Цифровой
Дополнительная информация
H.E HAGA EYEWEAR FASHION PG M, N
2016-2016 01 12 36.2303.00 Pg M Черный, красный Градиент цвета Черный, красный Градиент серого цвета 36.2304.00 Pg M Черный, цвет градиента Градиент серого цвета Черный, золотой Градиент серого цвета 39.3406.67 Pg N Havanna Grön färgad lins
Дополнительная информация
Стерео ламповый усилитель мощности
Ламповый стереоусилитель мощности Для большинства из нас ламповый усилитель высокой мощности недоступен. Этот комплект меняет это, так что теперь каждый может наслаждаться этим возвышенным «ламповым звуком». Всего очков пайки: 00 Сложность
Дополнительная информация
Примечания по электронике и пайке
Примечания по электронике и пайке Инструменты, которые вам понадобятся Хотя существует буквально сотня инструментов для пайки, тестирования и ремонта электронных схем, вам нужно всего несколько, чтобы сделать робота. Эти инструменты
Дополнительная информация
Диапазон кэшбэка Dymo за четвертый квартал 2015 г.
СЕРИЯ Артикул код 2015 Dymo Cashback Range Q4 2015 Дата начала продаж с 1 октября по 31 декабря 2015 года.0003
Дополнительная информация
КОМПЛЕКТ QUASAR ELECTRONICS № 1015 ЭЛЕКТРОННЫЙ ОТПУГАТЕЛЬ КОМАРОВ
КОМПЛЕКТ QUASAR ELECTRONICS KIT № 1015 ЭЛЕКТРОННЫЙ ОТПУСКАТЕЛЬ КОМАРОВ Общее описание Эта простая схема может во много раз оправдать свою ценность (что в любом случае очень разумно) при избавлении от комаров
Дополнительная информация
Мазда СХ7 2007-09 99-7508
ИНСТРУКЦИЯ ПО УСТАНОВКЕ ДЛЯ ЧАСТИ 99-7508 ОБЛАСТИ ПРИМЕНЕНИЯ Mazda CX7 2007-09 99-7508 ХАРАКТЕРИСТИКИ НАБОРА Комплект для радиоприемника DIN с карманом Комплект для радиоприемника ISO с карманом Комплект для радиоприемника с двойным креплением DIN Сложенный
Дополнительная информация
Abat-jour & Accessoires Lampenkappen & Accessoires Lampenchirme & Zubehör
SU771 — БОЛЬШОЙ ТУБО 230 В 3xE27 макс. 60W Livré avec Pendel à 3 розетки E27 кабель прозрачный и диффузор Ø Arena Arena Arena Gris Grijs Grau Malva Malva Malva Marron Kastanje Braun Rouge Rood Rot 70 30 73054
Дополнительная информация
36.2101.00 — M Svart — Grå gradallins Черный — Серые градиентные линзы Категория фильтра / Категория фильтра 2 AC
1 36.2101.00 — M Svart — Grå gradalins Черный — серый градиент линз 39.2201.10 — M Vit — Grön färgad lins Белый — зеленый цвет линз 36.2407.00 — M Svart — Grå gradalins Черный — серый градиент линз 2 36.3202.03
Дополнительная информация
Ситроен С4 и ДС4. 0 ч 45. Модель: 5 дверей. Год : 11/2010. Ссылка : 197780
B N Инструкции по монтажу комплекта faisceau d’attelage с премией 12-N в соответствии с нормой IN/ISO1724. Инструкция по монтажу комплекта электропроводки фаркопа с розеткой 12-N в соответствии с нормой IN/ISO 1724. Montageanleitung
Дополнительная информация
Цепи постоянного тока (комбинация сопротивлений)
Имя: Партнер: Партнер: Партнер: Цепи постоянного тока (комбинация сопротивлений) НЕОБХОДИМОЕ ОБОРУДОВАНИЕ: Схемы Экспериментальная плата Одна батарея Dcell Провода Мультиметр Резисторы 100, 330, 1k Цель Цель
Дополнительная информация
Руководство по установке ICON Server Box Редакция 1.1
ICON Руководство по установке серверного блока Ред. 1.1 Содержание 1.0 Об этом руководстве… 3 2.0 Использование по назначению… 3 2.1 Европейская директива WEEE… 3 3.0 Инструкции по установке и обслуживанию… 4 Обзор серверного блока…
Дополнительная информация
ЭЛЕКТРОННЫЕ КУБИКИ. технологический проект для среднего образования. Имя: Класс:
ЭЛЕКТРОННЫЕ КУБИКИ технологический проект для среднего образования Название: Класс: Многие стороны были вовлечены в то, чтобы сделать этот урок/проект доступным для школ: Этот технологический проект был первоначально разработан
Дополнительная информация
Инструкции по сборке комплекта усилителя Knight Audio Technologies Ltd.
Knight Audio Technologies Ltd Инструкции по сборке комплекта усилителя Deacy — Style Введение Во-первых, благодарим вас за приобретение этого комплекта усилителя. Мы разработали этот усилитель на основе Mullard 19.60
Дополнительная информация
RS232/DB9 Преобразователь уровня RS232 в TTL
RS232/DB9 Преобразователь уровня RS232 в TTL Преобразователь RS232/DB9 предназначен для преобразования сигналов уровня TTL в сигналы уровня RS232. Этот кабель позволяет подключать устройства уровня TTL, такие как последовательный порт на
. Дополнительная информация
http://waterheatertimer.org/troubleshoot-rheem-tankless-water-heater.html
http://waterheatertimer.org/troubleshoot-rheem-tankless-water-heater.html ОТДЕЛ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ Снятие, очистка и повторная установка узла горелки Для моделей 74 и GT199 Необходимые инструменты —
Дополнительная информация
КОМПЛЕКТ ОХРАННОЙ СИГНАЛИЗАЦИИ МОДЕЛЬ К-23.
Руководство по сборке и эксплуатации ELENCOКОМПЛЕКТ ОХРАННОЙ СИГНАЛИЗАЦИИ МОДЕЛЬ K-23 Руководство по сборке и эксплуатации ELENCO Copyright 2013, 1989 ELENCO Electronics, Inc. Пересмотрено в 2011 г. REV-Q 753223 Никакая часть этой книги не может быть воспроизведена каким-либо образом; электронный,
Дополнительная информация
фэнтези :: цвета cecconi&menapace дизайн M838(M) M838(R) M838(J) M838(Q)
фантазия фантазия :: цвета M838(M) M838(R) M838(J) M838(Q) cecconi&menapace design m838 — portaritratti в фоторамке из резины / смолы — (j) тортора / голубиный серый — (m) зеленый / зеленый — (q ) бьянко/белый —
Дополнительная информация
Комплект 106. Аудиоусилитель мощностью 50 Вт.
Комплект 106 Аудиоусилитель мощностью 50 Вт Этот комплект основан на удивительном модуле усилителя на ИС от ST Electronics, TDA7294. Он предназначен для использования в качестве высококачественного аудиоусилителя класса AB в Hi-Fi приложениях
Дополнительная информация
Номер документа RS-PRD-00130 Редакция 05 Дата 20.10.2009 Страница 1/30
Дата 20/10/2009 Стр. 1/30 1. Назначение В этом документе описана замена в полевых условиях кабеля платы footscan для следующих моделей: 2-метровая пластина hi-end SN 11/5/xxx 2-метровая пластина SN 7/5/xxx 0,5 м Высококачественная пластина 2003 года
Дополнительная информация
é c r i t u r e / p r i n t e m p s — é t é 2 0 1 1
é c r i t u r e / pr i n t e mp s — é t é 2 0 1 1 КОЛЛЕКЦИИ содержание/коллекция Alliance classic 18-19 — 20 Alliance néon 18 Camaïeu 3 Challenger 21-22 — 23-24 Centaure Subway 14-15 écrins / Gift box
Дополнительная информация
Jeep Grand Cherokee (WK11-WK13) Jeep Grand Cherokee (WK14) Система помощи при парковке сзади
Jeep Grand Cherokee (WK-WK) Jeep Grand Cherokee (WK4) Система помощи при парковке сзади G ENUINE G ENUINE A CCSORI A CCSORI Voyager Voyager Stow `N` Stow Go`N` Go7 из 57 — из 5 из — 5 из 5 M0668 Grand Чероки Гранд
Дополнительная информация
DET Практическая электроника (средний уровень 1)
DET Практическая электроника (средний уровень 1) 731 Август 2000 г. ВЫСШЕЕ ЕЩЕ РАЗ DET Практическая электроника (средний уровень 1) Вспомогательные материалы СОДЕРЖАНИЕ Раздел 1 Знакомство с резисторами Раздел 2 Знакомство с
Дополнительная информация
Цифровой измеритель емкости. Измеритель емкости своими руками. Описание и конфигурация устройства. Возможные неисправности конденсатора
В данной статье приведена элементарная схема измерителя емкости на логической микросхеме. Такое классическое и элементарное схемотехническое решение можно быстро и легко воспроизвести. Поэтому данная статья будет полезна начинающему любителю, задумавшему собрать элементарный измеритель емкости конденсаторов.
Работа схемы измерителя емкости:
Рисунок 1 – Схема измерителя емкости
Перечень элементов измерителя емкости:
R1- R4 — 47 кОм
R5 — 1,1 кОм -F 0
3
3
C4 — 12000 пФ
C5 –0,1 мкФ
C рев. — конденсатор, емкость которого необходимо измерить
SA1 — переключатель
DA1 — К155ЛА3 или СН7400
VD1-VD2– КД509 или аналог 1N903A
PA1 — Головка стрелочного индикатора (общий ток 1 мА, сопротивление корпуса 240 Ом)
XS1- XS2 — Разъемы типа «крокодил»
Этот вариант измерителя емкости конденсаторов имеет четыре диапазона, которые можно выбрать переключателем SA1. Например, в положении «1» можно измерять конденсаторы емкостью 50 пФ, в положении «2» — до 500 пФ, в положении «3» — до 5000 пФ, в положении «4» — до 0,05. мкФ.
Элементы микросхемы DA1 обеспечивают ток, достаточный для заряда измеряемого конденсатора (C изм.). Особенно важно для точности измерения адекватно подобрать диоды VD1-VD2, они должны иметь одинаковые (наиболее похожие) характеристики.
Настройка схемы измерителя емкости:
Настройка такой схемы достаточно проста, нужно подключить С изм. с известными характеристиками (с известной мощностью). Выбрать переключателем SA1 требуемый диапазон измерения и поворачивать ручку подстроечного резистора до тех пор, пока не будет достигнуто нужное показание на индикаторной головке PA1 (рекомендую откалибровать по вашим показаниям, это можно сделать, разобрав индикаторную головку и приклеив новая шкала с новыми надписями)
Почти два года назад купил цифровой измеритель мощности, взял, можно сказать, первое, что попалось. Настолько меня утомила неспособность мультиметра mastech MY62 измерять емкость конденсаторов более 20 мкф, а менее 100 пк — не правильно измерял. В SM-7115A понравились два фактора:
- Измеряет весь запрашиваемый диапазон
- Компактный и удобный
Платно 750 руб. Искренне считал, что своих денег он не стоит, а цену «завышали» из-за полного отсутствия конкурентоспособной продукции. Страна производитель — конечно же Китай. Он боялся, что его «обманут», более того, он был в этом уверен — но напрасно.
Измеритель емкости и его провода были упакованы в полиэтилен, каждый в свою оболочку и заключены в коробку из плотного картона, свободное пространство заполнено пенопластом. Также в коробке была инструкция на английском языке. Габаритные размеры устройства 135 х 72 х 36 мм, вес 180 грамм. Цвет корпуса черный, передняя панель с сиреневым отливом. Он имеет жидкокристаллический индикатор, девять диапазонов измерения, два положения отключения питания, регулятор установки нуля, длину 15 см, провода разного цвета (красный-черный), которыми измеряемый конденсатор подключается к прибору, заканчиваются зажимами типа «крокодил», а гнезда на корпусе прибора, для их подключения, отмечены цветным символом соответствующей полярности, также возможно измерение без них (что повышает точность), для чего есть два продолговатых гнезда, которые подписаны символами брак измеряемый конденсатор. А 9используется вольтовая батарея, есть функция автоматической индикации ее разряда. Трехразрядный жидкокристаллический индикатор +1 знак после запятой, заводской диапазон измерения от 0,1 пФ до 20 000 мкФ, с возможностью регулировки на диапазон измерения от 0 до 200 пФ, до установки нуля, в пределах +/- 20 пФ, время одно измерение 2-3 секунды.
Таблица допускаемых погрешностей при измерениях, индивидуально по диапазонам. Представлен производителем.
На задней половине корпуса встроена подставка. Это дает возможность более компактно разместить счетчик на рабочем месте и изменяет в лучшую сторону обзор жидкокристаллического индикатора.
Батарейный отсек выполнен полностью автономным, для замены батареи достаточно сдвинуть ее крышку в сторону. Удобство из разряда незаметных, когда оно есть.
Для того чтобы снять заднюю крышку корпуса достаточно открутить один саморез. Самым массивным компонентом печатной платы является предохранитель на 500 мА.
Измерительный прибор основан на методе двойного интегрирования. Собран на логических счетчиках HEF4518BT — 2 шт., ключе HEF4066BT, десятичном счетчике с дешифратором HCF4017 и smd транзисторах: J6 — 4 шт., M6 — 2 шт.
Открутив еще шесть винтов, можно увидеть другую сторону платы. Переменный резистор, используемый для установки на «0», стоит так, чтобы при необходимости его можно было легко заменить. Слева контакты для подключения измеряемого конденсатора, те что выше для прямого подключения (без проводов).
Устройство не сразу устанавливается на нулевую контрольную точку, но отображаемое показание сохраняется. С отсоединенными проводами это сделать гораздо проще.
Для наглядной демонстрации разницы в точности измерения при разных способах измерения (с проводами и без) взял малогабаритные конденсаторы с заводской маркировкой — 8,2 пФ
Видеообзор прибора
Без проводов с проводами
№1 8 пФ 7,3 пФ
№ 2 7,6 пФ 8,3 пФ
№3 8,1 пФ 9,3 пФ
Все четко, однозначно без проводов, измерения будут точнее, хотя расхождение практически в пределах 1 пФ. Конденсаторы на платах тоже неоднократно замерял — показания по замеру исправных вполне адекватны по указанному на них номиналу. Если не сильно придираться, то можно сказать, что качество измерений у прибора достаточно высокое.
Недостатки устройства
- обнуление производится не сразу
- на контактных лепестках, для измерения без проводов, упругости нет, после разжима не возвращаются в исходное положение,
- счетчик не оборудован калибровочным баком.
выводы
В целом аппаратом доволен. Хорошо измеряет, компактен (легко помещается в кармане), поэтому на радиорынке беру не то, что дают, а то, что мне нужно. Планирую, как будет время, доработать: заменить потенциометр и контакты прямого измерения. Его схему, или что-то похожее, можете поискать в разделе . Он сказал «все как есть», а пополнять ли домашнюю лабораторию таким прибором решать вам самим. Разместил Бабай.
В этой статье мы дадим максимально полную инструкцию, которая позволит вам сделать емкостной счетчик своими руками, не прибегая к помощи квалифицированных мастеров.
К сожалению, техника не редко выходит из строя. Причина чаще всего одна — появление электролитического конденсатора. Всем радиолюбителям знакома так называемая «сушка», появляющаяся из-за нарушения герметичности корпуса устройства. Реактивное сопротивление увеличивается из-за уменьшения номинальной емкости.
Далее в процессе эксплуатации начинают протекать электрохимические реакции, разрушающие соединения выводов. В результате контакты размыкаются, образуя контактное сопротивление, исчисляемое иногда десятками Ом. То же самое произойдет, если к рабочему конденсатору подключить резистор. Наличие этого самого последовательного сопротивления негативно скажется на работе электронного устройства, вся работа конденсаторов в схеме будет искажена.
Из-за сильного влияния сопротивления в диапазоне от трех до пяти Ом импульсные блоки питания приходят в негодность, т.к. в них выгорают дорогие транзисторы и микросхемы. Если при сборке устройства были проверены детали и при установке не было допущено ошибок, то и с его регулировкой проблем не возникнет.
Кстати, предлагаем вам присмотреть себе новый паяльник на Алиэкспресс — ССЫЛКА (отличные отзывы). Или посмотрите у себя что-нибудь из паяльного оборудования в магазине ВсеИнструменты.ру — ссылка на раздел с паяльниками .
Схема, принцип работы, устройство
Данная схема используется с операционным усилителем. Прибор, который мы собираемся сделать своими руками, позволит измерять емкости конденсаторов в диапазоне от пары пикофарад до одного микрофарад.
Разберемся с данной схемой :
- Поддиапазоны . В блоке 6 «поддиапазонов», их верхние границы 10, 100; 1000 пФ, а также 0,01, 0,1 и 1 мкФ. Емкость измеряют по измерительной сетке микроамперметра.
- Назначение . В основе прибора лежит измерение переменного тока, он проходит через конденсатор, который необходимо исследовать.
- На усилителе DA 1 стоит генератор импульсов. Колебание их повторения подчиняется емкости конденсаторов С 1 -С 6, а также положению тумблера «подстроечного» резистора R 5. Частота будет изменяться от 100 Гц до 200 кГц. Подстроечный резистор R 1 определяет пропорциональную модель колебаний на выходе генератора.
- Указанные на схеме диоды, такие как Д 3 и Д 6, резисторы (подстроенные) R 7-R 11, микроамперметр РА 1, составляют сам измеритель переменного тока. Внутри микроамперметра сопротивление должно быть не более 3 кОм, чтобы погрешность измерения не превышала десяти процентов в диапазоне до 10 пФ.
- Подстроечные резисторы R 7 — R 11 подключаются к другим поддиапазонам параллельно R A 1. Нужный измерительный поддиапазон устанавливается с помощью тумблера S A 1. Один разряд контактов переключает конденсаторы (частотозадающие) С 1 и С 6 в генератор, второй переключает резисторы в индикаторе.
- Для получения устройством энергии ему необходим 2-х полярный стабилизированный источник (напряжение от 8 до 15 В). У частотозадающего конденсатора номиналы могут варьироваться на 20%, однако сами они должны обладать высокой временной и температурной стабильностью.
Конечно, для обычного человека, не разбирающегося в физике, это все может показаться сложным, но вы должны понимать, что для изготовления емкостного счетчика своими руками необходимо иметь определенные знания и навыки. Далее поговорим о том, как настроить устройство.
Настройка прибора
Для правильной настройки следуйте инструкции:
- Сначала симметричность колебаний достигается с помощью резистора R 1. «Ползунок» резистора R 5 находится посередине.
- Следующим шагом является подключение эталонного конденсатора емкостью 10 пФ к клеммам, отмеченным сх. С помощью резистора R 5 переставить стрелку микроамперметра на соответствующую шкалу емкости эталонного конденсатора.
- Далее проверяется форма колебаний на выходе генератора. Калибровка проводится на всех поддиапазонах, здесь используются резисторы R 7 и R 11.
Механизм устройства может быть другим. Размерные параметры зависят от типа микроамперметра. Особых особенностей при работе с устройством нет.
Создание различных моделей счетчиков
Модель серии AVR
Такой счетчик можно сделать на основе переменного транзистора. Вот инструкция:
- Подбираем контактор;
- Измеряем выходное напряжение;
- отрицательное сопротивление в измерителе емкости не более 45 Ом;
- Если проводимость 40 мк, то перегрузка будет 4 ампера;
- Для повышения точности измерения необходимо использовать компараторы;
- Также есть мнение, что лучше использовать только открытые фильтры, так как им не страшен импульсный шум при высокой загруженности;
- Также рекомендуется использовать стабилизаторы полюсов, но только сеточные компараторы не подходят для модификации устройства;
Перед тем, как включить измеритель емкости, необходимо измерить сопротивление, которое должно быть около 40 Ом для добротно сделанных приборов. Но показатель может отличаться, в зависимости от частоты модификации.
Устанавливать их нужно через порты канала;Подробнее о том, как сделать счетчик емкостей своими руками, вы можете узнать из видео ниже.
Видео инструкция
Измеритель СОЭ своими руками . Существует широкий перечень отказов оборудования, причина которых как раз электролитическая. Основным фактором выхода из строя электролитических конденсаторов является знакомое всем радиолюбителям «усыхание», которое происходит из-за плохой герметизации корпуса. В этом случае его емкостное или, другими словами, реактивное сопротивление увеличивается за счет уменьшения его номинальной емкости.
Кроме того, в процессе работы вступает в электрохимические реакции, вызывающие коррозию мест соединения клемм с пластинами. Контакт ухудшается, в результате образуется «контактное сопротивление», иногда достигающее нескольких десятков Ом. То же самое и в том случае, если к исправному конденсатору последовательно подключен резистор, причем этот резистор помещен внутри него. Такое сопротивление также называют «эквивалентным последовательным сопротивлением» или ESR.
Наличие последовательного сопротивления отрицательно влияет на работу электронных устройств, искажая работу конденсаторов в цепи. Чрезвычайно сильное влияние на производительность оказывает повышенное ESR (порядка 3…5 Ом), приводящее к выгоранию дорогостоящих микросхем и транзисторов.
В таблице ниже приведены средние значения ESR (в миллиомах) для новых конденсаторов разной емкости в зависимости от напряжения, на которое они рассчитаны.
Не секрет, что реактивное сопротивление уменьшается с увеличением частоты. Например, при частоте 100 кГц и емкости 10 мкФ емкостная составляющая будет не более 0,2 Ом. Измеряя падение переменного напряжения с частотой 100 кГц и выше, можно предположить, что при погрешности в районе 10…20 % результатом измерения будет активное сопротивление конденсатора. Поэтому собрать его совсем не сложно.
Описание измерителя ESR конденсаторов
На логических элементах DD1.1 и DD1.2 собран генератор импульсов частотой 120 кГц. Частота генератора определяется RC-цепочкой на элементах R1 и С1.
Для утверждения введен элемент DD1.3. Для увеличения мощности импульсов от генератора в схему введены элементы DD1.4…DD1.6. Далее сигнал проходит через делитель напряжения на резисторах R2 и R3 и поступает на исследуемый конденсатор Сх. Блок измерения переменного напряжения содержит диоды VD1 и VD2 и мультиметр, в качестве вольтметра, например, М838. Мультиметр необходимо перевести в режим измерения постоянного напряжения. Регулировка ESR-метра осуществляется изменением номинала R2.
Микросхему DD1 — К561ЛН2 можно поменять на К1561ЛН2. Германиевые диоды VD1 и VD2, возможно применение Д9, ГД507, Д18.
Радиодетали измерителя ESR находятся на которых можно сделать самому. Конструктивно устройство выполнено в одном корпусе с аккумулятором. Зонд Х1 выполнен в виде шила и крепится к корпусу прибора, зонд Х2 представляет собой проволоку длиной не более 10 см, на конце которой игла. Проверка конденсаторов возможна прямо на плате, их не нужно выпаивать, что значительно облегчает поиск неисправного конденсатора при ремонте.
Настройка устройства
1, 5, 10, 15, 25, 30, 40, 60, 70 и 80 Ом.
Резистор сопротивлением 1 Ом необходимо подключить к щупам X1 и X2 и, поворачивая R2, убедиться, что показания мультиметра равны 1 мВ. Затем вместо 1 Ом подключить следующий резистор (5 Ом) и зафиксировать показания мультиметра, не меняя R2. Проделайте то же самое с оставшимися сопротивлениями. В результате этого получится таблица значений, по которым можно будет определить реактивное сопротивление.
С помощью этого измерителя емкости можно легко измерить любую емкость от единиц пФ до сотен микрофарад. Существует несколько методов измерения емкости. В этом проекте используется метод интеграции.
Основным преимуществом использования этого метода является то, что измерение основано на измерении времени, которое может быть выполнено на МК достаточно точно. Этот способ очень подходит для самодельного измерителя емкости, кроме того, он легко реализуется на микроконтроллере.
Явления, происходящие при изменении состояния цепи, называются переходными процессами. Это одна из фундаментальных концепций цифровых схем. Когда ключ на рис. 1 разомкнут, конденсатор заряжается через резистор R, и напряжение на нем изменяется, как показано на рис. 1б. Соотношение, определяющее напряжение на конденсаторе, имеет вид:
Значения выражены в единицах СИ, t секундах, омах, C фарадах. Время, в течение которого напряжение на конденсаторе достигает значения V С1, приблизительно выражается следующей формулой:
Из этой формулы следует, что время t1 пропорционально емкости конденсатора. Следовательно, емкость можно рассчитать по времени заряда конденсатора.
Схема Для измерения времени зарядки достаточно компаратора и таймера микроконтроллера, микросхемы цифровой логики. Вполне разумно использовать АТ9Микроконтроллер 0S2313 (современный аналог ATtiny2313). Выход компаратора используется как триггер T C1. Пороговое напряжение задается резисторным делителем. Время зарядки не зависит от напряжения питания. Время заряда определяется по формуле 2, следовательно, не зависит от напряжения питания, так как отношение в формуле VC 1 /E определяется только коэффициентом делителя. Разумеется, при измерении напряжение питания должно быть постоянным.
Формула 2 выражает время зарядки конденсатора от 0 вольт. Однако при напряжении, близком к нулю, работать затруднительно по следующим причинам:
- Напряжение не падает до 0 вольт. Требуется время, чтобы полностью разрядить конденсатор. Это приведет к увеличению времени измерения.
- Между началом зарядки и запуском таймера требуется время. Это приведет к ошибке измерения. Для AVR это не критично, так как требуется всего один бит.
- Утечка тока на аналоговом входе.
Чтобы избежать этих трудностей, использовались два пороговых напряжения VC 1 (0,17 В пост. тока) и VC 2 (0,5 В пост. тока). Поверхность печатной платы должна быть чистой, чтобы свести к минимуму токи утечки. Требуемое напряжение питания микроконтроллера обеспечивает DC-DC преобразователь с питанием от батареи 1,5 ВАА. Вместо DC-DC преобразователя желательно использовать 9 В аккумулятор и преобразователь 78 L 05, желательно также не выключать Бод иначе могут возникнуть проблемы с ЭСППЗУ .
КалибровкаДля калибровки нижнего диапазона: С помощью кнопки SW1. Затем соедините контакты № 1 и № 3 разъема P1, вставьте конденсатор емкостью 1 нФ и нажмите SW1.
Для калибровки верхнего диапазона: Замкните контакты № 4 и № 6 разъема P1, вставьте конденсатор емкостью 100 нФ и нажмите SW1.
