Схема обжатия витой пары 4 провода. Схема обжима витой пары на 4 провода: пошаговая инструкция и рекомендации

Как правильно обжать витую пару на 4 провода. Какие инструменты понадобятся для обжима. Какую схему распиновки выбрать — прямую или перекрестную. Как проверить качество обжима витой пары.

Что такое витая пара и зачем ее обжимать

Витая пара — это кабель, состоящий из скрученных попарно изолированных проводников. Она широко используется для организации компьютерных сетей и подключения к интернету. Обжим витой пары необходим для подсоединения коннекторов RJ-45 на концах кабеля, чтобы его можно было подключить к сетевому оборудованию.

Существуют витые пары с разным количеством проводников — на 4, 6 и 8 жил. Для домашних сетей чаще всего используется 4-жильная витая пара. Она обеспечивает достаточную скорость передачи данных для большинства задач.

Какие инструменты нужны для обжима витой пары

Для обжима витой пары на 4 провода понадобятся следующие инструменты:

• Кримпер (обжимной инструмент) для RJ-45
• Коннекторы RJ-45
• Кабель витой пары нужной длины
• Кусачки или нож для зачистки кабеля
• Тестер для проверки обжима (опционально)

Кримпер — это специальные клещи для обжима коннекторов. Они позволяют надежно зафиксировать жилы кабеля в разъеме RJ-45. При отсутствии кримпера можно использовать плоскую отвертку, но качество обжима будет хуже.

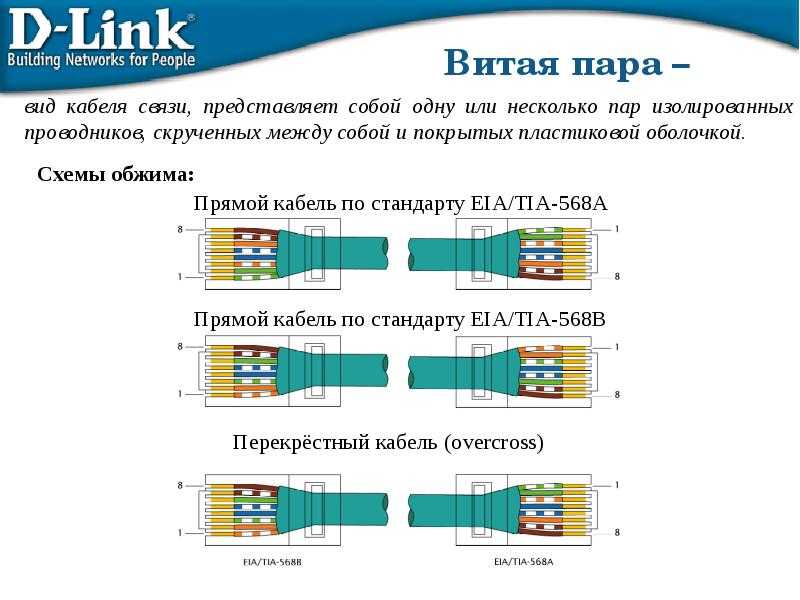

Схемы распиновки витой пары на 4 провода

Существует две основные схемы обжима витой пары на 4 провода:

• Прямая (стандарт T568B)
• Перекрестная (кроссовер)

Прямая схема используется для подключения компьютера к роутеру или коммутатору. Перекрестная — для соединения двух компьютеров напрямую без промежуточного оборудования.

Для прямого обжима цвета проводников располагаются в следующем порядке:

1. Оранжево-белый
2. Оранжевый
3. Зелено-белый
4. Зеленый

При перекрестном обжиме на одном конце кабеля меняются местами оранжевая и зеленая пары:

1. Зелено-белый
2. Зеленый
3. Оранжево-белый
4. Оранжевый

Пошаговая инструкция по обжиму витой пары на 4 провода

Процесс обжима витой пары на 4 провода включает следующие этапы:

1. Снимите внешнюю изоляцию кабеля на 2-3 см с помощью кусачек или ножа
2. Расплетите витые пары и выпрямите проводники
3. Выстройте проводники в нужном порядке согласно выбранной схеме
4. Отрежьте лишнюю длину, чтобы провода входили в коннектор примерно на 1 см
5. Вставьте выровненные провода в коннектор RJ-45 до упора
6. Поместите коннектор в кримпер и сожмите ручки до характерного щелчка
7. Повторите процедуру для второго конца кабеля

Важно следить, чтобы внешняя изоляция кабеля входила в коннектор. Это обеспечивает надежную фиксацию и защиту от помех.

Как проверить правильность обжима витой пары

После обжима необходимо проверить качество соединения. Для этого можно использовать следующие методы:

• Визуальный осмотр — убедитесь, что все провода вошли в коннектор до конца
• Проверка тестером — покажет целостность цепи и правильность распиновки
• Тест подключением — проверьте работу кабеля, подключив его к сетевому оборудованию

При обнаружении проблем придется обрезать коннектор и выполнить обжим заново. Поэтому лучше сразу делать все аккуратно и внимательно.

Типичные ошибки при обжиме витой пары

При самостоятельном обжиме витой пары новички часто допускают следующие ошибки:

• Неправильный порядок проводников
• Недостаточная длина зачистки внешней изоляции
• Слабый обжим коннектора
• Обрыв одного из проводников внутри коннектора
• Использование разных схем обжима на концах кабеля

Чтобы избежать этих ошибок, внимательно следуйте инструкции и проверяйте каждый этап работы. С опытом процесс обжима будет занимать всего пару минут.

Преимущества и недостатки 4-жильной витой пары

Витая пара на 4 провода имеет свои плюсы и минусы по сравнению с 8-жильными кабелями:

Преимущества:

• Более низкая стоимость кабеля и коннекторов
• Меньший диаметр — удобнее прокладывать
• Проще обжимать — меньше вероятность ошибки

Недостатки:

• Ограниченная пропускная способность (до 100 Мбит/с)
• Меньшая помехозащищенность
• Не подходит для гигабитных сетей

Для большинства домашних сетей 4-жильной витой пары вполне достаточно. Но при необходимости высоких скоростей лучше использовать 8-жильный кабель.

Заключение

Обжим витой пары на 4 провода — несложная процедура, которую можно выполнить самостоятельно при наличии необходимых инструментов. Главное — соблюдать порядок действий и внимательно проверять результат. С помощью правильно обжатого кабеля вы сможете организовать надежное сетевое соединение в домашних условиях.

Обжимка витой пары 8 жил

Устройства в локальной сети нередко соединяют кабелем – витой парой. Снутри провода проходят 8 переплетенных проводников в разноцветной оболочке. Дабы воткнуть кабель в разъем устройства, на его конце нужно расположить коннектор – обжать его. Приобрести готовый шнур в магазине – дороже, ну и не всегда можно отыскать его подходящей длины. Разберемся, как верно делать обжим витой пары – какие инструменты пригодятся и какую цветовую схему лучше применять.

Инструменты

Дабы обжать веб кабель в домашних критериях, для вас пригодятся:

• Витая пара подходящей длины. Зависимо от черт кабелям присваивают категории от 1 до 6, часто встречающаяся – 5-ая CAT Выбирайте провод с верно окрашенными жилами, дабы не запутаться в них при подключении.
• Коннектор типа RJ-45, минимум 2 штуки.
• Кримпер – особые клещи, помогает стремительно и умеренно зафиксировать провод.

Если нет кримпера, сможете взять плоскую отвертку.

Схемы распиновки

Обжим витой пары производят по одной из 2-ух схем: 568А либо 568В. В обеих схемах задействованы все 8 жил, изменяется только порядок их укладки. Почаще применяют вариант В. Каждый провод располагают в соответственное углубление коннектора, при всем этом контакты нумеруют от 1 до 8.

При подготовке кабеля применяют прямой либо перекрестный обжим. При прямом соединении оба конца провода обжимают идиентично, таковой шнур подходит для подключения ПК к роутеру либо хабу. При перекрестном на концах используют различные схемы, оно больше подходит для полосы связи между 2-мя компьютерами, без подключения их к промежному коммутатору. Но современные устройства могут определять тип обжима и подстраиваться по него, потому перекрестный вариант теряет актуальность.

Для производства кабеля прямого типа почаще применяется распиновка rj45 по схеме 568В. Соединение таким шнуром обеспечивает высшую скорость обмена данными по сети – до 1 ГБит/с. Рассредотачивание жил по цветам приведено на рисунке.

Читайте также: Volte: что же все-таки это такое в телефоне, основное назначение функции, механизм работы и отзывы юзеров

Если часть внутренних проводников повреждена либо не нужна завышенная скорость соединения, применяют обжим витыми витой пары 4 жилы. Для этого применяют только половину жил – оранжевого и зеленоватого цвета.

При использовании перекрестного способа обжимка витой пары на 8 жил малость изменяется. Цветовая схема распиновки проводов находится в зависимости от подходящей скорости сети – для наибольших значений рекомендован особенный тип присоединения жил.

Соединить витую пару между собой при обрыве полосы либо необходимости ее удлинить, можно по тем же схемам. При всем этом жилы просто скручиваются вместе, припаиваются либо обжимаются в особый соединитель.

Пошаговая аннотация

Как обжать кримпером витую пару 8 жил:

• снимите изоляцию с конца провода на 3 см;
• расплетите жилы, отделив их друг от друга;
• разместите проводники по порядку в согласовании с избранной схемой;
• воткните жилы в пазы коннектора до упора;
• возьмите клещи и плотно сдавите ими коннектор, дабы проводки прорезали изоляцию;
• проверьте качество обжимки, потянув за кабель – он должен быть накрепко зафиксирован.

Если специального инструмента у вас нет, окончите обжим плоской отверткой либо ножницами. За ранее также зачистите и разместите проводники в разъемах по схеме, потом поверните коннектор контактами ввысь. Положите все на твердую поверхность и начинайте по очереди надавливать на каждый контакт, вдавливая его до упора. Когда все 8 жил будут закреплены, нажмите на центр коннектора, дабы зафиксировать защелку.

Опасайтесь очень сильного давления на контактные площадки, дабы не разрушить их.

Заключение

Мы разобрались, как осуществляется распиновка витой пары и как закрепить коннектор на шнуре. Для разовых работ полностью возможно обойтись без специального инструмента, использовав средства находящиеся под рукой. Сейчас при прокладке проводки разводка интернет-кабеля не составит вам труда.

Читайте также: Как отыскать потерянный телефон даже в случае, если он выключен: самые действующие методы и приложения для Android и IOS

Главным преимуществом медного кабеля над оптическим заключается в простоте прокладки и подсоединения, также в дешевизне. Дабы произвести оконечивание будет нужно только кримпер и коннекторы RJ45. К тому же нет необходимости в особом обучении. Для прокладки снутри помещений витой паре не необходимы защитные чехлы и гофротрубы. А вот оптическим патч-кордам они нужны. При загрязнении разъёма тот просто очистить либо просто поменять.(+р)

Медные кабели для их применения должны быть обжаты подходящими разъёмами. Часто применяется 8P8C либо как знает его большая часть — RJ-45.

О схемах обжима витой пары

В мире применяется в главном только 2 схемы обжима:

Видите ли, при использовании прямой схемы обжима витой пары оба конца обжимаются вполне идентично. Такая схема применяется, когда необходимо соединить компьютер с роутером, модемом либо коммутатором. Такая же схема подключения применяется для связи коммутатора с роутером.

Схема обжима применяется для соединения компьютера с другим компом либо роутера с другим роутером. В этой схеме 1-ая и 2-ая пара изменяется местами.

В новых устройствах эта схема уже не применяется от слова совершенно, так как устройства стали намного умнее и могут сами перенастраивать контакты в разъёме на программном уровне.

Для обжима кабеля нужен особый инструмент, который именуется кримпер. Многие этот инструмент именуют просто клещами.

Как происходит обжим витой пары на 8 жил

Предлагаем Для вас подробное управление обжима витой пары на 8 жил (4 пары).

1-ый шаг – это снятие оболочки, наружного экрана и брони с кабеля. Дабы этот процесс проходил без заморочек используйте стриппер, который является безупречным инвентарем для резки оболочки кабеля.

2-ой шаг заключается в раскручивании пар, выпрямлении жил кабеля и размещении этих жил в соответственном порядке как на рисунке.

3-ий шаг – это ровненькая обрезка жил.

Четвёртый шаг – на жилы надевается коннектор RJ-45. В этот момент пристально проконтролируйте, стала ли любая жила на свое место до самого конца и находится ли оболочка в разъёме.

5-ый шаг – это внедрение кримпера. Разъём вставляется в особое гнездо для обжима и плавненько сжимается ручка инструмента до самого упора.

Советы, которые посодействуют облегчить установка витой пары

Предлагаем направить внимание на ряд тонкостей, которые облегчат установка витой пары:

1. Для получения длины в 1 метр не непременно находить отметки на кабеле. Ведь 1 метр длины можно измерить очень просто – это расстояние от кончиков пальцев до удалённого плеча по полосы груди мужчины среднего роста.
2. При обжиме в разъём должна зайти оболочка кабеля. Так не надо будет страшиться о случайных срывах разъёма. А если было снято уж много оболочки, тогда попробуйте растянуть остаток. Только не запамятовывайте, что при толстой оболочке это будет выполнить очень тяжело.
3. Во время установки коннектора направьте внимание на то, дабы любая жила достигала упора. Так как, если будет зазор, то контакт будет нехорошим либо вообщем отсутствовать.
4. После обжимки кабеля идеальнее всего применять тестер витой пары. С его помощью просто проверить качество обжима. Будет довольно самой дешёвой модели. Только вот продвинутые варианты тестеров позволяют получить всю информацию и даже получить отчёт об этом.
5. Если стоит задачка в соединении кабеля с внедрением скотчлоков для витой пары, тогда применяйте особый инструмент в виде кримпера для кнопочных коннекторов. Отличаются они от пассатижей тем, что не сумеют навредить соединителям и сильно уменьшают время монтажа скотчлоков.
6. Если стоит задачка по обжиму кабеля FTP/STP экранированными коннекторами для витой пары, тогда рекомендуем вначале приготовить провода как для UTP-кабеля и после срезать дополнительно часть оболочки, а только после обжимать нетронутый экран.(+р)
7. Сечение витой пары примерно равно 0.5 мм и потому проводником оно может работать толькослаботочных системах. Для подачи питания активному оборудованию витую пару не применяют.

Если Вы повсевременно работаете с медными кабелями в виде витой пары, тогда стоит поразмыслить о своем настоящем наборе инструментов. Для этого можно просто приобрести уже готовый набор инструментов либо же раздельно подобрать все его составляющие.

Видео: Как обжать витую пару?(8 жил, 4 жилы)

Понравилась статья?

ДаНет

Поделиться в социальных сетях

Обжим 4 жильной витой пары

Содержание

• 1 Как осуществить обжимку витой пары?
• 2 Витая пара сегодня.
• 3 Способы обжимки.
• 4 Используемый инструмент.
• 5 Процесс обжимки.

Как осуществить обжимку витой пары?

Обжим 4 жильной витой пары. Витую пару придумал Александр Белл. Совсем недавно разработчики этой конструкции получили возможность высокоскоростной передачи по таким парам информации на значительные дистанции.

Отдельные локальные сети на ПК применяли эту технологию, но скорость передачи оказалась невелика. Затем появилась сеть Token Ring, которая имела возможность передавать информацию по экранированной паре с 4Мбит/с.

В 1987 по заявлениям некоторых разработчиков интернет способен отправлять информацию по неэкранированной паре, но, при этом, ПК необходимо размещать в 300 футах, вместо 2000, как предусмотрено при подключении коаксиальным кабелем.

Сейчас достигнута возможность передачи информации по витой паре в 1Гбит/с. Применение данной технологии в сравнении с другими видами кабелей имеет значительные преимущества. Этот кабель прост в монтаже, он более гибкий и имеет меньший диаметр, стоит недорого.

При отсутствии электромагнитных помех витая пара представляет собой лучший способ передачи данных для рабочих групп. Но имеются и недостатки, среди которых электромагнитные наводки, сигналы сильно глушатся, невозможно избежать утечки информации.

Существует также поверхностный эффект, который выражается в том, что при высокочастотном токе, он подвергается вытеснению на поверхность проводника, что вызывает ослабление сигнала.

Витая пара сегодня.

Невозможно представить современного человека, который не пользуется ПК, а тем более компьютер, не имеющий доступа к Сети. Все это прочно вошло в нашу жизнь. Понятие интернета подразумевает также различные гаджеты и умные телевизоры. В местах, где невозможен проводной интернет, господствует беспроводная связь. Но большинство пользователей предпочитают более надежный – проводной.

Несмотря на то, что многие подключают роутеры WiFi, для подключения к сети самого роутера все равно необходима компьютерная розетка. Предназначенный для этого провод именуют витой парой, которая включает 2-4 пары. Такое название связано с тем, что пары скручиваются между собой, чтобы уменьшить возникающие помехи. В этом можно легко убедиться, разрезав подобный провод.



В домашней сети очень часто применяется провод с 8 жилами, что дает возможность применять полностью преимущества сети. Подобный способ подключения оборудования к интернету продолжает оставаться более простым в настройке и скоростным.

Способы обжимки.

Обжимка витой пары предполагает наличие специального инструмента и двух коннекторов. Включаться подобная восьмижильная пара может по обратной и прямой схеме. Они отличаются тем, что при прямой схеме есть возможность подключить два компьютера без маршрутизатора. При обратной схеме ПК соединяется с устройствами, которые распределяют интернет. Как можно определить по схеме, никаких затруднений не возникает, когда проведена прямая обжимка.

Такой вариант пригоден для подключения произвольных устройств к маршрутизатору или роутеру. Когда же нужно подключить два компьютера, то необходимо применять обратный метод обжимки.

Особых проблем в размещении проводов в разъеме не существует. Независимо от цвета, провода соединяются по одинаковой схеме. Аналогично происходит соединение по обратной и прямой схеме. От количества жил зависит лишь пропускная возможность провода.

Используемый инструмент.

Существует множество вариантов инструмента от различных производителей. Он может быть одноразовым и длительного срока использования причем, второй стоит дороже.

Выбирая инструмент, необходимо учитывать объем планируемых к выполнению работ, виды обжимаемых коннекторов, можно ли с помощью обжимки обрезать провода. Одним словом, следует учесть все функции, которые пригодятся в будущем при использовании приобретенного инструмента. Такое приспособление называют также кримпером, но данное наименование имеет больше отношение к устройствам, которые дают возможность обжимать кабели.

Процесс обжимки.

Сначала удаляем наружный слой изоляции, не затрагивая сами жилы, затем раскручиваем их в месте, где изоляция удалена, и распределяем в выбранной последовательности, подрезаем, чтобы они с наружной изоляцией вошли в коннектор. Изоляцию проводов снимать не нужно. После этого коннектор необходимо вставить в гнездо обжимки и сжать ручки.

Следует учитывать, что не нужно больше, чем требуется для подключения разматывать провода, а только до места, где заканчивается срез наружной изоляции. Необходимо проследить, чтобы наружная изоляция оказалась в коннекторе, поскольку она является экраном при возникновении помех.

Многие не желают приобретать обжимку только для единственного кабеля. В подобной ситуации рекомендуется приобрести тонкую шлицевую отвертку. Обжимка позволяет опрессовать кабель единственным нажимом, а шлицевой отверткой необходимо аккуратно обжимать в отдельности каждый контакт. После этого следует тестером проверить, насколько качественно соединены жилы.

Руководство по правильному подключению сети RS-485 (TIA/EIA-485-A)

Скачать PDF

Abstract

Описан правильный метод подключения сети RS-485 с рекомендациями по витой паре и правильному расположению оконечных резисторов. Полученные формы сигналов показаны для примеров правильной и неправильной заделки кабеля. Конфигурации показаны для простой сети с одним передатчиком/множеством приемников через несколько приемопередатчиков к многоразветвленным цепям.

В этих указаниях по применению приведены основные рекомендации по подключению сети RS-485. Спецификация RS-485 (официально называемая TIA/EIA-485-A) конкретно не объясняет, как должна быть подключена сеть RS-485. Тем не менее, спецификация дает некоторые рекомендации. Эти руководящие принципы и рациональная инженерная практика являются основой данной заметки. Предлагаемые здесь предложения, однако, ни в коем случае не охватывают все различные способы проектирования сети.

RS-485 передает цифровую информацию между несколькими точками. Скорость передачи данных может достигать, а иногда и превышать 10 Мбит/с. RS-485 предназначен для передачи этой информации на значительные расстояния, и 1000 метров находятся в пределах его возможностей. Расстояние и скорость передачи данных, с которыми можно успешно использовать RS-485, во многом зависят от проводки системы.

Провод

RS-485 спроектирован как сбалансированная система. Проще говоря, это означает, что для передачи сигнала используются два провода, кроме земли.

Рисунок 1. Сбалансированная система использует два провода, кроме земли, для передачи данных.

Система называется сбалансированной, потому что сигнал на одном проводе в идеале прямо противоположен сигналу на втором проводе. Другими словами, если один провод передает высокий уровень, другой провод будет передавать низкий уровень, и наоборот. См. рис. 2.

Рисунок 2. Сигналы на двух проводах сбалансированной системы идеально противоположны.

Хотя RS-485 может успешно передаваться с использованием нескольких типов сред, его следует использовать с проводкой, обычно называемой «витой парой».

Что такое витая пара и для чего она используется?

Как следует из названия, витая пара — это просто пара проводов одинаковой длины, скрученных вместе. Использование передатчика, совместимого с RS-485, с витой парой уменьшает два основных источника проблем для проектировщиков высокоскоростных сетей дальней связи: излучаемые и принимаемые электромагнитные помехи.

Излучаемые электромагнитные помехи

Как показано на рисунке 3, высокочастотные компоненты присутствуют всякий раз, когда при передаче информации используются быстрые фронты. Эти быстрые фронты необходимы при более высоких скоростях передачи данных, на которых может передаваться RS-485.

Рис. 3. Форма прямоугольного сигнала частотой 125 кГц и его график БПФ.

Результирующие высокочастотные компоненты этих быстрых фронтов в сочетании с длинными проводами могут излучать электромагнитные помехи. Сбалансированная система, использующая витую пару, уменьшает этот эффект, делая систему неэффективным излучателем. Он работает по очень простому принципу: поскольку сигналы на проводах равны, но противоположны, излучаемые сигналы от каждого провода также будут иметь тенденцию быть равными, но противоположными. Это приводит к нейтрализации друг друга, а это означает, что нет чистых излучаемых электромагнитных помех. Однако этот результат основан на предположении, что провода имеют одинаковую длину и находятся в одном и том же месте. Поскольку невозможно иметь два провода в одном и том же месте одновременно, провода должны располагаться как можно ближе друг к другу. Скручивание проводов таким образом, чтобы между двумя проводами было конечное расстояние, помогает противодействовать любым оставшимся электромагнитным помехам.

Получен EMI

Принятые электромагнитные помехи в основном представляют собой ту же проблему, что и излучаемые электромагнитные помехи, но наоборот. Проводка, используемая в системе RS-485, также будет действовать как антенна, принимающая нежелательные сигналы. Эти нежелательные сигналы могут исказить полезные сигналы, которые, если они достаточно плохи, могут вызвать ошибки данных. По той же причине, что витая пара помогает предотвратить излучаемые электромагнитные помехи, она также помогает уменьшить влияние принимаемых электромагнитных помех. Поскольку два провода расположены близко друг к другу и скручены, шум, принимаемый по одному проводу, будет иметь тенденцию быть таким же, как и по второму проводу. Этот тип шума называется «синфазным шумом». Поскольку приемники RS-485 предназначены для поиска сигналов, противоположных друг другу, они могут легко подавлять шум, общий для обоих.

Волновое сопротивление витой пары

В зависимости от геометрии кабеля и материалов, используемых в изоляции, витая пара будет иметь связанный с ней «характеристический импеданс», который обычно указывается его производителем. Спецификация RS-485 рекомендует, но конкретно не предписывает, чтобы волновое сопротивление было равно 120 Ом. Рекомендация этого импеданса необходима для расчета наихудшего случая нагрузки и диапазонов синфазного напряжения, указанных в спецификации RS-485. Спецификация, вероятно, не диктует этот импеданс в интересах гибкости. Если по какой-либо причине кабель 120 Ом не может быть использован, рекомендуется пересчитать наихудшую нагрузку (количество передатчиков и приемников, которые можно использовать) и наихудший случай синфазного напряжения, чтобы убедиться, что проектируемая система будет работать. Публикация отраслевого стандарта TSB89, Руководство по применению TIA-EIA-485-A ,¹ содержит раздел, специально посвященный этим расчетам.

Количество витых пар на передатчик

Теперь, когда понятен требуемый тип провода, можно задаться вопросом, сколько витых пар может вести передатчик? Короткий ответ: ровно один. Хотя при определенных обстоятельствах передатчик может управлять более чем одной витой парой, это не является целью спецификации.

Согласующие резисторы

Из-за высоких частот и больших расстояний необходимо уделять должное внимание эффектам линии передачи. Тем не менее, подробное обсуждение эффектов линии передачи и правильных методов согласования выходит далеко за рамки этих указаний по применению. Имея это в виду, терминаторы будут кратко рассмотрены в их простейшей форме, поскольку они относятся к RS-485.

Согласующий резистор — это просто резистор, размещенный на одном или нескольких концах кабеля (рис. 4). Значение согласующего резистора в идеале должно быть равно волновому сопротивлению кабеля.

Рисунок 4. Согласующие резисторы должны иметь такое же значение волнового сопротивления витой пары и должны располагаться на дальних концах кабеля.

Когда согласующее сопротивление не равно характеристическому импедансу проводки, при прохождении сигнала по кабелю будут возникать отражения. Этот процесс управляется уравнением (Rt — Zo)/(Zo + Rt), где Zo — импеданс кабеля, а Rt — номинал согласующего резистора. Хотя некоторые отражения неизбежны из-за допусков кабелей и резисторов, достаточно большие несоответствия могут вызвать достаточно большие отражения, вызывающие ошибки в данных. См. рис. 5.

Рис. 5. Используя схему, показанную вверху, форма сигнала слева была получена с помощью MAX3485, подключенного к кабелю витой пары 120 Ом с оконечным сопротивлением 54 Ом. Форма сигнала справа была получена при правильном подключении кабеля сопротивлением 120 Ом.

Зная это об отражениях, важно максимально точно согласовать согласующее сопротивление и волновое сопротивление. Положение оконечных резисторов также очень важно. Согласующие резисторы всегда должны располагаться на дальних концах кабеля.

Кроме того, как правило, согласующие резисторы должны быть размещены на обоих дальних концах кабеля. Хотя правильная оконечная нагрузка на оба конца абсолютно необходима для большинства конструкций систем, можно утверждать, что в одном особом случае требуется только один согласующий резистор. Этот случай возникает в системе, когда имеется один передатчик, и этот единственный передатчик расположен на дальнем конце кабеля. В этом случае нет необходимости размещать согласующий резистор на конце кабеля с передатчиком, потому что сигнал должен всегда проходить подальше от с этого конца кабеля.

Максимальное количество передатчиков и приемников в сети

Простейшая сеть RS-485 состоит из одного передатчика и одного приемника. Хотя RS-485 полезен в ряде приложений, он обеспечивает большую гибкость, позволяя использовать несколько приемников и передатчиков на одной витой паре². Максимально допустимое количество приемопередатчиков и приемников зависит от того, насколько каждое устройство загружает систему. В идеальном мире все приемники и неактивные передатчики будут иметь бесконечный импеданс и никоим образом не будут перегружать систему. Однако в реальном мире это не так. Каждый приемник, подключенный к сети, и все неактивные передатчики будут увеличивать нагрузку.

Чтобы помочь разработчику сети RS-485 определить, сколько устройств можно добавить в сеть, была создана гипотетическая единица, называемая «единичной нагрузкой». Все устройства, подключенные к сети RS-485, должны быть охарактеризованы в отношении кратных или долей единичных нагрузок. Два примера: MAX3485, рассчитанный на 1 единицу нагрузки, и MAX487, рассчитанный на 1/4 единицы нагрузки. Максимальное количество единичных нагрузок, допустимое для одной витой пары, при условии, что кабель с соответствующим оконцеванием и характеристическим сопротивлением 120 Ом или более, составляет 32. Используя примеры, приведенные выше, это означает, что до 32 MAX3485 или до 128 MAX487 могут быть размещены на одной витой паре. единая сеть.

Отказоустойчивые резисторы смещения

Когда входы находятся в диапазоне от -200 мВ до +200 мВ, выход приемника «не определен». Существует четыре распространенных состояния неисправности, которые приводят к неопределенным выходным данным приемника, что может привести к ошибочным данным:

• Все передатчики в системе отключены.
• Приемник не подключен к кабелю.
• Кабель имеет обрыв.
• Кабель имеет короткое замыкание.

Отказоустойчивое смещение используется для поддержания выхода приемника в заданном состоянии при возникновении одного из этих условий. Отказоустойчивое смещение состоит из подтягивающего резистора на неинвертирующей линии и подтягивающего резистора на инвертирующей линии. При правильном смещении приемник будет выдавать допустимый высокий уровень при возникновении любого из условий отказа. Эти отказоустойчивые резисторы смещения должны быть размещены на приемном конце линии передачи.

Семейства приемопередатчиков Maxim MAX13080 и MAX3535 не требуют отказоустойчивых резисторов смещения, поскольку в устройства встроена настоящая функция отказоустойчивости. В настоящей отказоустойчивости диапазон порога приемника составляет от -50 мВ до -200 мВ, что устраняет необходимость в отказоустойчивых резисторах смещения при полном соответствии стандарту RS-485. Эти устройства гарантируют, что 0 В на входе приемника создает логический «высокий» выходной сигнал. Кроме того, эта конструкция гарантирует известное состояние выхода приемника для условий разомкнутой и замкнутой линии.

Примеры правильных сетей

Учитывая приведенную выше информацию, мы готовы спроектировать несколько сетей RS-485. Вот несколько примеров.

Один передатчик, один приемник

Простейшая сеть состоит из одного передатчика и одного приемника (рис. 6). В этом примере согласующий резистор показан на передающем конце кабеля. Хотя здесь это и не нужно, вероятно, стоит использовать оба согласующих резистора. Это позволяет перемещать передатчик в места, отличные от дальнего конца, и позволяет добавлять в сеть дополнительные передатчики, если это становится необходимым.

Рис. 6. Сеть RS-485 с одним передатчиком и одним приемником.

Один передатчик, несколько приемников

На рисунке 7 показана сеть с одним передатчиком и несколькими приемниками. Здесь важно, чтобы расстояния от витой пары до приемников были как можно короче.

Рис. 7. Сеть RS-485 с одним передатчиком и несколькими приемниками.

Два трансивера

На рис. 8 показана сеть с двумя приемопередатчиками.

Рис. 8. Сеть RS-485 с двумя приемопередатчиками.

Несколько трансиверов

На рисунке 9 показана сеть с несколькими приемопередатчиками. Как и в примере с одним передатчиком и несколькими приемниками на рис. 7, важно, чтобы расстояния от витой пары до приемников были как можно короче.

Рис. 9. Сеть RS-485 с несколькими приемопередатчиками.

Примеры неправильных сетей

На приведенных ниже диаграммах показаны примеры неправильно сконфигурированных систем. В каждом примере показана форма волны, полученная из неправильно спроектированной сети, и сравнивается форма волны с правильно спроектированной системой. Форма сигнала измеряется дифференциально в точках A и B (A-B).

Неограниченная сеть

В этом примере концы витой пары не заделаны. Когда сигнал распространяется по проводу, он сталкивается с разомкнутой цепью на конце кабеля. Это создает несоответствие импеданса, что приводит к отражениям. В случае разомкнутой цепи (как показано ниже) вся энергия отражается обратно к источнику, что приводит к сильному искажению формы волны.

Рис. 10. Сеть RS-485 без оконечной нагрузки (вверху) и ее результирующая форма сигнала (слева) по сравнению с формой волны, полученной из сети с правильным окончанием (справа).

Неверное местоположение завершения

На рис. 11 показан согласующий резистор, но он расположен не на дальнем конце кабеля. Когда сигнал распространяется по кабелю, он сталкивается с двумя несоответствиями импеданса. Первое происходит на согласующем резисторе. Несмотря на то, что резистор соответствует характеристическому импедансу кабеля, после резистора все равно остается кабель. Этот дополнительный кабель вызывает несоответствие и, следовательно, отражения. Второе несоответствие находится на конце ненагруженного кабеля, что приводит к дальнейшим отражениям.

Рис. 11. Сеть RS-485 с согласующим резистором, расположенным в неправильном месте (вверху), и результирующая форма сигнала (слева) по сравнению с сетью с согласующей нагрузкой (справа).

Несколько кабелей

С компоновкой на рис. 12 связано несколько проблем. Драйверы RS-485 предназначены для управления только одной витой парой с соответствующей оконечной нагрузкой. Здесь каждый передатчик управляет четырьмя витыми парами параллельно. Это означает, что требуемые минимальные логические уровни не могут быть гарантированы. В дополнение к большой нагрузке существует несоответствие импеданса в точке подключения нескольких кабелей. Несоответствия импеданса опять-таки означают отражения и, следовательно, искажения сигнала.

Рис. 12. Сеть RS-485, неправильно использующая несколько витых пар.

Длинные заглушки

На рис. 13 кабель подключен правильно, а передатчик работает только с одной витой парой. Однако точка подключения (заглушка) для приемника слишком длинная. Длинный шлейф вызывает значительное рассогласование импеданса и, следовательно, отражения. Все заглушки должны быть как можно короче.

Рис. 13. Сеть RS-485 с 10-футовым шлейфом (вверху) и результирующая форма волны (слева) по сравнению с формой волны, полученной с коротким шлейфом (справа).

Рекомендации

1. TSB89, Инструкции по применению для TIA/EIA-485-A можно найти, выполнив поиск стандарта на сайте www.global.ihs.com.
2. Для получения дополнительной информации см. TIA/EIA-485-A Электрические характеристики генераторов и приемников для использования в сбалансированных цифровых многоточечных системах , который можно найти, выполнив поиск по стандарту на сайте www.global.ihs.com.

Что такое разъем RJ45 и как обжимать разъемы Cat6? — Джоробертс931 | Технологии, Наука, Компьютер, Игры, Компьютерные игры, Приключенческие игры, Спортивные игры, Игры, ПК

Разъем RJ45 — это тип разъема, обычно используемый в сети. Это наиболее широко используемый тип разъема для сетей Ethernet. Разъемы RJ45 используются для подключения к сети таких устройств, как компьютеры, коммутаторы, маршрутизаторы и модемы.

Существуют различные типы разъемов, каждый из которых предназначен для определенного варианта использования. Разъем «Registered Jack» 45 также известен как вилка типа «папа», которая вставляется в гнезда трапецеидального искажения для установления соединений Ethernet.

В этом сообщении блога мы объясним, что такое разъем RJ45 и как обжимать разъемы Cat6. Обязательно дочитайте до конца.

Что такое разъем RJ45?

Разъем RJ45 — это тип разъема, который используется для подключения кабелей Ethernet. Этот разъем предназначен для работы с кабелями витой пары, которые обычно используются в сетях Ethernet. Он имеет восемь контактов, которые подключаются к восьми проводам кабелей LAN и передают данные между устройствами.

Обжимные разъемы RJ45 также иногда называют разъемами 8P8C, которые имеют восемь позиций и восемь контактов. Это название используется потому, что разъем имеет восемь позиций для восьми проводов в кабеле. И каждая позиция имеет контакт, который подключается к соответствующему проводу в кабеле.

Типы разъемов RJ45

Существует несколько типов разъемов RJ45, которые обычно используются в сетях. К ним относятся:

Неэкранированный разъем: Это наиболее распространенный тип. Он используется с кабелями UTP, которые являются наиболее широко используемым типом кабеля в сетях Ethernet.

Экранированный разъем: Этот разъем используется с кабелями с экранированной витой парой, которые аналогичны кабелям UTP, но имеют дополнительный слой экранирования для защиты от электромагнитных помех.

Как обжимать разъемы категории 6

Знать, как обжимать разъемы категории 6, так же важно, как и знать саму вилку. Вот как обжимать разъемы RJ45 для кабелей категории 6.

Обжим разъемов Cat6 — простой процесс. Вот шаги, которые необходимо выполнить:

Шаг 1. Зачистите кабель

Первый шаг — зачистите внешнюю оболочку кабеля категории 6. Используйте инструмент для зачистки кабеля, чтобы удалить около 1,5 дюймов внешней оболочки. Будьте осторожны, чтобы не перерезать внутренние провода при зачистке кабеля.

Шаг 2. Раскрутите провода

После снятия внешней оболочки раскрутите провода и расположите их в соответствии со схемой подключения обжимного разъема категории 6. Схема подключения обычно прилагается к разъему или ее можно найти в Интернете.

Шаг 3. Обрежьте провода до нужной длины

После того, как провода раскручены и расположены в правильном порядке, используйте кусачки, чтобы обрезать провода до нужной длины. Провода должны быть длиной около 0,5 дюйма.

Шаг 4. Вставьте провода в разъем

После обрезки проводов по длине вставьте их в обжимные разъемы rj45 в правильном порядке. Провода должны быть полностью вставлены в разъем, пока они не достигнут конца.

Шаг 5: Обожмите разъем

Наконец, используйте обжимной инструмент, чтобы обжать разъем категории 6 на проводах. Обжимной инструмент будет оказывать давление на разъем, закрепляя провода на месте. Дважды сожмите обжимной инструмент, чтобы надежно закрепить провода.

Проверка соединения

После обжима разъемов rj45 важно проверить соединение, чтобы убедиться, что оно работает правильно. Используйте кабельный тестер, чтобы проверить соединение и убедиться, что все восемь проводов подключены правильно.

Как купить разъемы RJ45?

При покупке разъемов RJ45 важно учитывать несколько факторов, чтобы убедиться, что вы приобрели разъем, соответствующий вашим потребностям. Первое, на что следует обратить внимание, это тип кабеля, который вы будете использовать с разъемом. Для разных типов кабелей требуются разные типы разъемов. Вы также должны учитывать качество разъемов и искать известные бренды, известные своей надежностью.

Кроме того, вы должны учитывать количество необходимых вам разъемов и хотите ли вы, чтобы они были в упаковке или продаются по отдельности. Наконец, важно сравнивать цены и делать покупки, чтобы найти лучшее предложение, не жертвуя качеством. Принимая во внимание эти факторы, вы можете быть уверены, что покупаете обжимные разъемы RJ45 категории 6, соответствующие вашим сетевым потребностям.

Заключение

Разъемы RJ45 являются важным компонентом сети. Они используются для подключения таких устройств, как компьютеры, коммутаторы, маршрутизаторы и модемы, к сети через объемные кабели Ethernet. Обжим штекерных разъемов Cat6 — это простой процесс, который можно выполнить с помощью всего нескольких инструментов. Выполнив описанные выше шаги, вы сможете легко обжимать разъемы Cat6 rj45 и обеспечивать надежное сетевое соединение.

Часто задаваемые вопросы

Что такое разъем RJ45?

Разъем RJ45 — это тип разъема, который обычно используется в сети. Он используется для подключения к сети таких устройств, как компьютеры, коммутаторы, маршрутизаторы и модемы. Этот разъем предназначен для работы с кабелями витой пары, которые обычно используются в сетях Ethernet.

В чем разница между разъемами UTP и STP?

Разъемы UTP используются с кабелями UTP, которые являются наиболее широко используемым типом кабеля в сетях Ethernet. Разъемы STP используются с кабелями STP, которые аналогичны кабелям UTP, но имеют дополнительный слой экранирования для защиты от электромагнитных помех.
