Схема обжимки витой пары: правильная схема обжима кабеля для интернета

Содержание

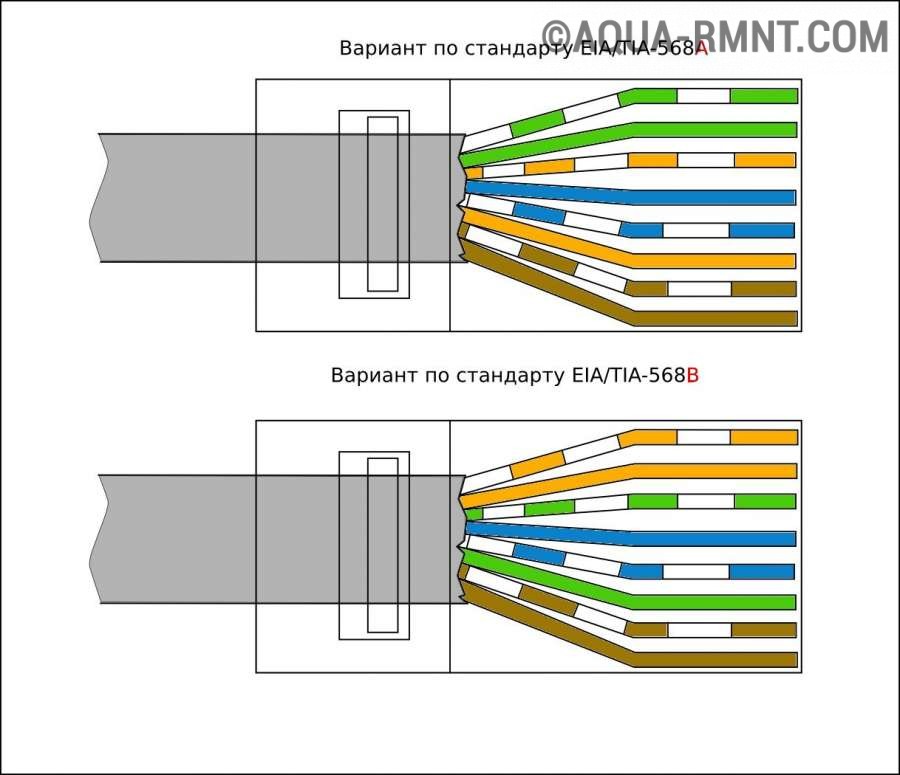

Схема обжима витой пары по стандартам EIA/TIA-568

Установка коннекторов на патч-корды в сетях Ethernet регламентируется международным телекоммуникационным стандартом EIA/TIA-568, где описаны все правила создания кабельных сетей внутри помещений. Согласно ему, каждая схема обжима витой пары имеет свое назначение и зависит от типа и пропускной способности линии.

Обжатый коннектор RJ 45

В стандарте говорится, что современные ЛВС на базе 8-ми и 4-х проводникового кабеля используют два варианта обжимки – прямой и перекрестный, каждый из которых может быть выполнен по типу A (T568A) или B (T568B).

Прямой кабель 8 проводников

Прямая схема обжима витой пары 8 проводов используется в соединениях между конечными узами сети (рабочими станциями, принтерами) и коммуникационными устройствами (хабами, свитчами, роутерами). Прямой она называется потому, что оба конца отрезка опрессовываются одинаково, а проводники нигде не перекрещиваются.

Прямая обжимка кабеля

В нашей стране чаще используется схема обжима витой пары типа В:

Пин Коннектор 1 Коннектор 2
1 Рыже-белый Р. Б. (рыже-белый)
2 Рыжий (оранжевый) Р. (рыжий)
3 Бело-зеленый Б.З. (бело-зеленый)
4 Голубой Г. (голубой)
5 Бело-голубой Б.Г. (бело-голубой)
6 Зеленый З. (зеленый)
7 Коричнево-белый К.Б. (коричнево-белый)
8 Коричневый К. (коричневый)

В Европе и США, наоборот, общепринятым является вариант A, который отличается от B расположением 1-ого, 2-ого, 6-ого и 3-его проводников (бело-зеленый и зеленый меняются местами с оранжево-белым и оранжевым):

Пин Коннектор 1 Коннектор 2
1 Бело-зеленый Б.З.
2 Зеленый З.
3 Рыже-белый Р.Б.
4 Голубой Г.
5 Бело-голубой Б.Г.
6 Рыжий. Р.
7 Коричнево-белый К.Б.
8 Коричневый К.

Различий в области применения кабелей, обжатых по типу A и по типу B, нет – они полностью взаимозаменяемы.

Прямой кабель 4 проводника

В ЛВС, передающих данные на скорости 100 mbit/s – 10 gbit/s (спецификации Ethernet 100BASE-TX, 1000BASE-T, 10GBASE-T) задействованы все восемь жил, а в более медленных – 10-100 mbit/s (спецификации 10BASE-T, 100BASE-T) – только четыре: 1-я, 2-я, 6-я, 3-я.

Две жилы одного цвета используются для передачи (линия Tx), а две другого – для приема сигнала (линия Rx).

Прямое обжатие с 4 жилами

Схема обжима витой пары 4 провода может задействовать скрутки разных цветов, но обычно – рыжую и зеленую. Впрочем, если вы используете вместо них голубую и коричневую, патч-корд будет работать не хуже.

Оставшиеся провода могут пригодиться при ремонте кабеля, если в одной из задействованных скруток произошел обрыв или короткое замыкание. Вместо замены целого патч-корда достаточно повторно обжать оба его конца, подключив свободные жилы вместо испорченных.

Перекрестный (кроссоверный) патч-корд 8 проводников

Схема перекрестного обжима витой пары из 8 проводов используется при объединении меж собой двух компьютеров или концентраторов (хабов). Сегодня она применяется редко, так как всё сетевое оборудование, выпущенное позже 2004-2005 годов, умеет определять тип кабеля автоматически и “перекрещивать” сигнал внутри порта (технология авто-MDIX). Однако во многих ЛВС до сих пор стоят устаревшие устройства, которые авто-MDIX не поддерживают, поэтому знать перекрестный порядок опрессовки кабеля нужно обязательно.

Схема перекрестного обжима витой пары, как и прямого, может выполняться по типу A или B.

Вариант B для скоростных сетей (100 mbit/s – 10 gbit/s) или, как его называют, Gigabit Crossover выглядит так:

Перекрестное обжатие с 8 жилами

Пин Разъем 1 Разъем 2
1 Р.
Б.
Б.З.
2 Р. З.
3 Б.З. Р.Б.
4 Г. К.Б.
5 Б.Г. К.
6 З. Р.
7 К.Б. Г.
8 К. Б.Г.

При передаче данных в сетях такого типа задействуются все восемь жил, по каждой из них сигнал передается в оба направления.

Вариант A отличается от B положением 1-й, 2-й, 6-й и 3-й жилы (зелено-белые меняются местами с оранжево-белыми, зеленые – с оранжевыми). Патч-корды, опрессованные по стандартам A и B, взаимозаменяемы, определенного порядка подключения их к устройствам тоже нет (любым концом – к любому).

В ЛВС с менее высокой пропускной способностью (10-100 mbit/s) голубая и коричневая скрутки соединяются без перекреста.

На рисунке показан стандарт В:

Перекрестное обжатие кабеля

Пин Разъем 1 Разъем 2
1 РБ.
БЗ.
2 Р. З.
3 БЗ. РБ.
4 Г. Г.
5 БГ. БГ.
6 З. Р.
7 КБ. КБ.
8 К. К.

Говорить о стандарте A в этом случае неуместно, так как он – зеркальное отражение вышеприведенной таблицы.

Перекрестный патч-корд 4 проводника

В схеме кроссоверного обжима витой пары из 4 проводов используются две скрутки любых цветов, которые перекрещиваются, к примеру, в таком порядке:

1 пин – бело-синий – рыже-белый;
2 пин – синий – рыжий;
3 пин – как первый, но наоборот;
6 пин – как второй, но наоборот.

Кроссоверная обжимка, 4 жилы

Выбор цвета, как и при прямой обжимке, ни на что не влияет.

Установка двух коннекторов на один патч-корд

С помощью одного восьмижильного кабеля можно подсоединить к сети сразу 2 компьютера, если выделить по 4 провода или 2 скрутки на каждый.

Данные по такому соединению будут передаваться со скоростью до 100 mbit/s, чего вполне достаточно для несильно загруженных домашних или офисных ЛВС.

Схема обжима витой пары RJ 45 зависит от того, что с чем соединяется – компьютер с сетевым устройством или 2 ПК между собой. В первом случае она будет прямой, во втором – перекрестной.

Заключение

Прочитав эту статью, вы сделали большой шаг к самостоятельному сетестроению.

После усвоения правил опрессовки патч-корда можно переходить к практике. О том, как это делается с помощью обжимных инструментов, а также подручных средств (отвертки), читайте дальше.

необходимые инструменты, способы обжатия сетевого провода и процесс, схема

Для построения любых компьютерных сетей используются провода типа «витая пара». Даже если сеть, на первый взгляд, беспроводная и раздаётся с помощью Wi-Fi роутера, интернет-соединение к нему приходит именно по витой паре. Он используется и для создания непосредственного соединения между двумя компьютерами.

Такой кабель имеет на своих окончаниях специальные коннекторы, в которые уложены его жилы в определённом порядке и обжаты специальным инструментом.

Своё название он получил от способа размещения жил внутри него. Они скручены (свиты) по двое в зависимости от цвета и уложены в специальную изоляцию. Различают несколько видов витой пары, у которых есть свои подвиды. Она может быть четырёх- и восьмижильной, а восьмижильный кабель отличается типом экранирования. Это может быть как простая плёнка (в этом случае он будет называться неэкранированным или UTP), так и тонкий слой алюминиевой фольги (тогда кабель будет считаться экранированным и иметь маркировку FTP или STP). Экранированная проводка предназначена для прокладывания сетей на открытом воздухе, а неэкранированная подходит для помещений.

Необходимые инструменты

Витую пару можно обжать и без специального оборудования, например, при помощи плоской отвёртки. Но такой процесс может занять очень много времени, так как при этом каждое лезвие внутри коннектора RJ-45 придётся вдавливать в провода по отдельности. Контроль за качеством разреза практически отсутствует, а потому нередки случаи, когда после обжатия подключение к сети так и не появляется. Поэтому лучше использовать специальный инструмент, который не только сэкономит уйму времени, но и застрахует вас от возможных ошибок.

Что нужно для обжатия?

  1. Сам кабель необходимой длины. У него должны отсутствовать видимые повреждения изоляции и места, где он переламывается.
  2. Коннектор RJ45. Он состоит из восьми ножей, обеспечивающих разрезание жил и контакт с ними и специальный фиксатор, позволяющий кабелю не выпадать из сетевого порта.
  3. Специальные клещи. Их ещё называют «кримпер» или «обжимка кабеля». Они пригодятся как для непосредственного обжима, так и для зачистки и ровной обрезки витой пары.

Длина кабеля должна быть чуть большей, чем требуется, чтобы избежать натяжения и застраховаться от случаев, когда после одного или нескольких обжатий его становится мало. Коннекторов тоже должно быть больше, ведь даже человек с опытом не застрахован от случаев, когда обжимается витая пара не с первого раза и при отсутствии запаса сделать ничего нельзя.

Для проверки качества обжатия витой пары можно использовать специальный тестер кабелей. Он, как правило, имеет различные интерфейсы и пригоден для проверки не только сетевых, но и USB-проводов разных типов. При проверке витой пары коннекторы подсоединяются к портам на тестере и проверяется правильность распиновки. Если лампочки зажглись в правильном порядке и без пропусков, значит, контакт надёжный и обжим кабеля произведён правильно.

Способы обжатия

В зависимости от требуемой скорости соединения, стандарта передачи информации и применения выделяют две схемы распиновки — Т568А и Т568 В, основное отличие которых кроется в порядке укладки жил в коннектор. Различают прямой (straight) и перекрёстный (cross-over) способы обжатия кабелей.

Прямой или straight

Применяется для соединения устройства (персонального компьютера, ноутбука, общего принтера или другого устройства, например, сетевого хранилища данных) с коммутатором или роутером. При обжиме витой пары 8 жил укладываются в коннектор с обеих сторон в таком цветовом порядке:

  1. Бело-оранжевый;
  2. Оранжевый;
  3. Бело-зелёный;
  4. Синий;
  5. Бело-синий;
  6. Зелёный;
  7. Бело-коричневый;
  8. Коричневый.

Схема обжима витой пары на 4 жилы, применяемая, когда достаточно обеспечить скорость соединения в локальной сети до 100 мегабит в секунду, включает только оранжевую и зелёную пару, которые занимают 1, 2, 3 и 6 позиции в коннекторе. Когда при этом используется восьмижильный кабель, им можно соединить сразу два устройства, если сделать расключение на две розетки по 4 жилы в каждую. В первую пойдут оранжевые и зелёные, а во вторую на место оранжевых встанут коричневые, а синие заменят зелёные.

Перекрёстный или cross-over

Этот способ применяется для соединения двух одинаковых устройств в одну локальную сеть. Например, он подходит для создания связи между двумя компьютерами, между которыми необходим обмен данными. Коннекторы при этом обжимаются по-разному. Первый сохраняет традиционный расклад проводов, второй — укладывается таким образом:

  1. Бело-зелёный;
  2. Зелёный;
  3. Бело-оранжевый;
  4. Синий;
  5. Бело-синий;
  6. Оранжевый;
  7. Бело-коричневый;
  8. Коричневый.

Процесс обжима

В основном используется профессиональный инструмент, о котором говорилось ранее — кримпер. Они снабжены гнёздами для нескольких типов розеток (кроме RJ-45 могут быть и RJ-11 или 12), используемые в телефонных сетях. Они снабжены канавками с лезвиями для нескольких вариаций толщины кабеля, чтобы можно было с лёгкостью снимать изоляцию и плёнку или фольгу под ней, не повредив при этом защитное покрытие жил. А ещё с их помощью можно ровнять провода перед вставкой в коннектор, так как они должны быть максимально одинаковой длины. Для этого есть специальное широкое лезвие.

После снятия изоляции, расположения жил в правильном порядке и подравнивания длины следует вставить их в коннектор и проверить, насколько плотно они прилегают к его передней стенке. Не стоит зачищать слишком много изоляции, так как в идеале она должна немного проникать внутрь, под зубчатый выступ внутри коннектора. Это позволит кабелю оставаться внутри даже при физических воздействиях, например, при задевании его ногой по случайности.

После обжатия с двух сторон проводится проверка тестером. Его световая индикация показывает жилы с недостаточным или отсутствующим контактом, попадание двух жил в одну канавку, перекос лезвий в результате использования некачественной обжимки и другие проблемы. Если обжим правильный, но индикация неточная или отсутствует, то необходимо отыскать возможные перегибы, надломы изоляции и узлы. Это очень частое явление, особенно при использовании очень длинных кабелей в прокладке крупных сетей.

Если вы используете качественные инструменты, кабели высокого класса, помните все необходимые стандарты и раскладки жил. Такая задача как обжимка кабеля не будет для вас сложной. Ведь главное в этом деле — опыт и знания.

Инструкция по обжиму витой пары

На сегодняшний день витая пара является самым надежным способом передачи информации. Благодаря большому количеству различных видов, возможно её применение в самых разных условиях – даже очень неблагоприятных. Многие разновидности оснащаются специальным экраном из толстой фольги.

Для некоторых IT-специалистов самым трудным этапом при прокладке проводной сети является не столько её настройка, сколько прессовка коннекторов. Данная операция не представляет собой ничего сложного.

Но, в то же время, требует определенных навыков работы с инструментом. Чтобы выполнить прессовку максимально быстро и качественно, необходимо помнить о большом количестве самых разных нюансов – все их обязательно соблюдать.

Виды витой пары

Витой парой сегодня называется вид кабеля, представляющий собой несколько проводников, попарно скрученных между собой. Кабель данного типа имеет двойную изоляцию.

Существует множество различных видов кабеля рассматриваемого типа.

Наиболее распространены следующие его модификации:

  1. неэкранированный, UTP (Unshielded twisted pair) – защитный экран полностью отсутствует;
  2. фольгированный, FTP (Foiled twisted pair) – присутствует специальный слой из металлической фольги, выступающий в качестве защиты от электромагнитных помех;
  3. экранированный, STP (Shielded twisted pair) – имеется два экрана, для каждой жилы в отдельности и общий;
  4. фольгированный, экранированный, S/FTP (Screened Foiled twisted pair) – присутствует экран, выполненный из медной оплетки, каждая жила также покрыта медной фольгой;
  5. не имеющий защиты, U/STP (Unshielded Screened twisted pair) – общий экран отсутствует, но каждая жила изолируется фольгой;
  6. защищенный экранированный, F/UTP (Screened Foiled Unshielded twisted pair) – имеется два защитных экрана (из обычной фольги и медной).

В зависимости от разновидности, каждый проводник может быть как многожильным, так и одножильным. Также рассматриваемый кабель делится не только по типу экранирования, но и по способу применения. Сегодня чаще всего можно встретить в продаже отдельные модификации (все они применяются для монтажа ЛВС):

  1. CAT-6 – скорость передачи данных составляет 10 Гбит/с на расстояние до 55 м;
  2. CAT-6a – скорость передачи данных до 10 Гбит/с на расстояние до 100 м;
  3. CAT-7a – скорость передачи данных до 40 Гбит/с на расстояние до 50 м, до 100 Гбит/с на расстоянии до 15 м.

Особенностью всех рассматриваемых разновидностей является значение волнового сопротивления – оно составляет 100 Ом (+/- 15).

Схемы подключения

Существует две схемы обжимки рассматриваемого кабеля:

  • прямая – для соединения типа компьютер – роутер;
  • перекрестная (иногда называется «обратная») – применяется для соединения двух сетевых карт различных ПК.

Также перекрестная схема подключения используется для подсоединения персонального компьютера к старым моделям коммутаторов.

При использовании прямой схемы допустимо применение двух вариантов расположения жил:

  • TIA/EIA-568A;

  • TIA/EIA-569B.

При использовании перекрестной схемы имеется также два варианта расположения жил по цветам.

Отличаются они не только названием стандарта, но также скоростью работы:

  • EIA/TIA-568B с одной стороны и EIA/TIA568A – с другой стороны – применяется для создания сетей со скоростью работы до 100 Мбит/с;

  • EIA/TIA-568B – используется при создании сетей со скоростью работы 1000 Мбит/с.

Первый вариант используется очень часто в случае, когда требуется витая пара с внутренним кроссированием, так называемый «crossover». Он зачастую применяется для небольших локальных сетей, состоящих из пары ПК, соединенных напрямую друг с другом.

Инструменты и материалы

Для осуществления такого простого процесса, как обжимка витой пары, необходимы специальные инструменты и материалы:

  • 8-ми контактный коннектор стандарта RJ-45;

  • специальные клещи для зачистки и прессовки.

Для удобства работы потребуется специальный монтажный нож – его можно приобрести в любом строительном магазине. При его отсутствии вполне допустимо использование обычного, канцелярского.

Данный предмет потребуется для того чтобы разделать общую изоляцию. Это необходимо для получения доступа к отдельным жилам. Выполнять разделку необходимо максимально осторожно, избегать перегиба проводников.

Случается, что специальные клещи по какой-либо причине могут отсутствовать. Это не является большой проблемой, обжимку можно выполнить при помощи обычного ножа, либо шлицевой отвертки или предмета, имеющего подобную форму.

Видео: Прямой и перекрестный обжим

Процесс обжима витой пары 4 жилы

Если в наличии имеются специальные клещи для обжимки витой пары, процесс прессовки становится незатруднителен. Состоит данная операция из нескольких этапов. Несмотря на простоту, необходимо выполнять их максимально аккуратно. Это позволит избежать впоследствии всевозможных проблем в процесс настройки.

Процесс обжима кабеля включает в себя следующие шаги:

  1. при помощи специального монтажного ножа разделывается внешний слой изоляции, все отдельные проводки необходимо развести в стороны;

  2. следует точно подобрать длину отдельных проводков – все они должны быть одинаковы, обрезка осуществляется при помощи специальной режущей кромки на клещах;
  3. после того, как необходимая длина выбрана, важно аккуратно расположить все проводки в требуемом порядке;

  4. пальцами аккуратно следует вставить в соответствующие пазы каждый провод;

  5. при помощи специального разъёма на клещах для обжима необходимо запрессовать витую пару внутрь специального пластикового наконечника (типа RG-45).

При выполнении этой простой, но имеющей свои особенности работы, необходимо помнить о следующих нюансах процесса:

  • зачищать концы жил нет необходимости, контакты пробьют изоляцию самостоятельно, при достаточно сильном нажатии на рукояти клещей;
  • необходимо соблюдать целостность оболочки изоляции, её нарушение приводит к помехам и иным проблемам в сети;
  • при срезании верхнего слоя изоляции следует оставлять достаточное её количество для того, чтобы она вошла внутрь пластикового наконечника и была защелкнута специальным прижимным выступом.

Последний пункт очень важен. Особенно если провод постоянно перемещается по комнате вместе с ноутбуком. Жесткая фиксация витой пары позволяет свести к минимуму вероятность перелома отдельных жил у основания коннектора. Таким образом, можно избежать повторного процесса обжима кабеля.

Обжим RG-45 отверткой или как обжать без инструмента

Качественный инструмент для обжимки коннектора RG-45 стоит довольно дорого. Поэтому приобретать его для одного или двух раз использования нет смысла. Но, в то же время, выполнить обжимку все же необходимо. Выходом из этого положения становится обычная шлицевая отвертка с тонкой, но очень прочной рабочей частью. Помимо отвертки также потребуется канцелярский, либо любой другой острый нож.

Процесс обжимки коннектора при помощи отвертки включает в себя следующие основные этапы:

  • зачистку витой пары от изоляции на достаточную длину;
  • разборку её по цветам, выбор необходимого порядка;
  • при помощи пинцета или же просто пальцами распределяются отдельные проводки по желобам;
  • расположив коннектор на твердой поверхности контактами вверх, следует вдавить их с максимальной силой (каждый в отдельности), соблюдая при этом осторожность.

Когда все контакты хорошо прожаты, следует аккуратно вдавить в паз, расположенный на другом конце коннектора, отвертку. Таким образом, будет зафиксирована внешняя изоляция и все отдельные пары проводов. Очень важно осуществлять обжим крайне осторожно. Велика вероятность просто не рассчитать силы и сломать тонкий пластик коннектора. Во избежание порчи материала необходимо выполнять операцию очень аккуратно. Обжим коннектора RG-45 – процесс далеко не самый простой.

Несмотря на это, многие даже не очень опытные пользователи в состоянии осуществить его самостоятельно. Причем наличие специального инструмента совершенно не обязательно, можно воспользоваться подручными средствами (отверткой и очень острым ножом).

Стоимость расходных материалов (коннектора, а также кабеля) невысока. Тем не менее, необходимо соблюдать осторожность – так как неправильное расположение отдельных проводков не позволит правильно настроить локальную сеть, она попросту не будет работать. Также не следует подвергать материал чрезмерным механическим нагрузкам – при недостаточно бережном обращении можно запросто его повредить.

Соблюдая все правила и выполняя каждое действие максимально скрупулёзно, можно сэкономить большое количество времени. Правильно обжатый провод позволит затратить минимальное количество времени на корректную настройку ЛВС.

Как обжать витую пару 8 жил

С современным развитием технологий все чаще для объединения компьютерной сети используется медный кабель с 8 жилами UTP категории 5. Купить его можно метражом.

Но чтобы он соединялся с гнездом компьютера, необходимо приобрести и установить на провода с двух концов кабеля специальные коннекторы типа 8Р8С, которые нужно уметь правильно обжать. Поэтому пользователи хотят научиться делать обжим витой пары 8 жил самостоятельно.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Обжим витой пары интернет-кабеля

Чтобы выполнить обжим интернет-шнура понадобится:

  • кабель нужной длины;
  • коннектор RJ 45 в количестве 2 шт., желательно иметь и запасной;
  • обжимные клещи.

Кабель

На смену четырёхжильному пришел восьми жильный кабель, способный передавать информацию до 1 Гбит/с.

Витая пара – это восьми жильный кабель, медные, похожие по цвету, провода которого попарно свиты между собой, что ощутимо снижает разные помехи. При таком строении он надёжно передаёт информацию через интернет или ЛВС (лояльную сеть), которая является коммуникационной системой, позволяющей одновременно использовать ресурсы компьютера, а это: принтеры, модемы, диски и другие устройства.

Коннектор

Коннектор RJ 45 предназначен для обжима витой пары 8 жил, поэтому он имеет и 8 контактов. Соответственно и все современные компьютеры оборудованы разъёмами такого же типа RJ 45. Эти устройства бывают:

  • экранированные;
  • неэкранированные.

Первые применяются для такого же кабеля FTP или STP , которым заземляют сетевое оборудование, с целью защити его от повреждения статическим электричеством, например, при грозе. Коннекторы неэкранированные применяют для шнура UTP, они используются намного чаще.

Обжимные клещи

Обжимные клещи (кримпер) – это инструмент, которым снимают изоляцию, подрезают и делают обжим жил кабеля. Мастера всегда пользуются ими. Желательно такой кримпер приобрести. Если его нет, применяют ножницы, но обеспечит ли это эффективность работы изготовленного шнура.

Обжим витой пары

Обжим витой пары – это закрепление жил шнура в желобках коннектора, которые бывают со вставкой и без неё. В устройстве со вставкой, будет очень тяжело обжимать твердые медные жилы потому, что он предназначен только для многожильных мягких проводов.

Конструкция коннектора очень простая, в нём есть 8 каналов для обжатия и закрепления каждой медной жилы, сверху над ними располагаются металлические контакты, имеющие специальные бугорки для поддержания более надежного соприкосновения.

Для правильного определения нумерации, необходимо разместить коннектор защелкой к себе так, чтобы контакты располагались сверху. Значит, контакт №1 будет справа, а № 8 будет слева. Эту нумерацию надо помнить при выполнении работ по обжиму жил.

Схема

Стандарт TIA / EIA -568 предусматривает, в зависимости от применения, два способа обжима проводов, а именно:

  • прямой – когда жилы с двух концов кабеля собраны в одинаковой последовательности, так и делается их обжимка;
  • кроссовый (перекрестный), при котором провода в коннекторах располагаются не симметрично так, как часть их перекрещивается.

Способы обжима

Выделяют две общепринятые основные схемы обжима кабеля: 568А и 568В. Важно помнить! Укладка жил должна начинается первым и заканчивается восьмым контактом.

Расположение жил в схеме
568А 568В
1. 2. 3. 4. 5. 6. 7. 8. бело-зелёная зелёная бело-оранжевая синяя бело-синяя оранжевая бело-коричневая коричневая бело-зелёная зелёная бело-оранжевая синяя бело-синяя оранжевая бело-коричневая коричневая

Прямой обжим витой пары 8 жил выполняется по схеме 568А или 568В. Это значит, что обжимка будет одинаковая, симметричная с двух концов кабеля. Тип А используется в Европе и США у нас применяется тип В. Разница между ними только в расположении рыжих и зелёных проводов. Методом прямого обжима подключают компьютеры и сетевые устройства.

Схемы правильного обжима кроссовым методом выполняются в двух вариантах, которые и рассмотрим.

Стандартная схема кроссовой обжимки для сети 100 Мбит/с.

Первый конец кабеля Второй конец кабеля
1. 2. 3. 4. 5. 6. 7. 8. бело-желтый желтый бело-зелёный синий бело-синий зелёный бело-коричневый коричневый бело-зелёный зелёный бело-желтый синий бело-синий желтый бело-коричневый коричневый

Стандартная схема кроссовой обжимки для скоростной сети 1 Гбайт/с.

Первый конец кабеля Второй конец кабеля
1. 2. 3. 4. 5. 6. 7. 8. бело-желтый желтый бело-зелёный синий бело-синий зелёный бело-коричневый коричневый бело-зелёный зелёный бело-желтый бело-коричневый коричневый желтый синий бело-синий

Методом кроссовой обжимки изготавливают кабеля, соединяющие между собой компьютеры. Обжимка типа Gigabit Crossover , предусматривает перекрест всех 8 жил.

Опрессовка коннектора RJ 45

Конец кабеля берут в руку, обжимными клещами или ножом, отступив от края 3 см, срезают по кругу внешнюю изоляцию. При этом соблюдают осторожность, чтобы не повредить покрытие проводов. Осталось расплести и аккуратно выровнять все жилы.

Выбирают схему обжима и соответственно ей распределяют жилы в нужном порядке. Теперь надо их ровно обрезать, оставляя от края примерно 1,2 см, то есть на длину коннектора потому, что они должны полностью разместиться в нём.

Если после обрезки цветные жилы выступают за его пределы, соединение будет непрочным и может быстро сломаться. Поэтому лишняя примерка не помешает. Кончики проводов срезают перпендикулярно оси кабеля, вставляя их в желобки коннектора до упора, где специальные выступающие бугорки должны плотно зажать обмотку каждой жилы так, чтобы она не двигалась и имела хороший контакт.

Внимательно проверяют, если все 8 проводов вставлены в коннектор плотно, можно делать обжатие. Для этого у клещей имеется специальный разъем с маркировкой «8Р», в который вставляют коннектор с проводами. Перепутать невозможно потому, что в нём есть только одно положение. Хорошо зажимаем коннектор, до появления щелчка, теперь всё готово. Точно такие же действия повторяют со вторым устройством кабеля, после чего он готов к применению.

Проверяем работу. Для этого потянем за первый, потом второй коннектор, если они надежно закреплены, никогда не слетят. Ещё их можно проверить, используя кабельный тестер. Зелёные огоньки на двух модулях укажут на хорошее соединение. Индикатор не загорелся, возможно, жила плохо обжата, а красный огонёк указывает на неправильное подсоединение или короткое замыкание.

Когда шнур проверяют мультиметром, его устанавливают в режим прозвонки, затем контактами соединяют жилы по цветам, звук есть, значит, всё хорошо, его нет, причина в контактах, возможно, надо их просто дожать.

Желательно использовать специальные колпачки, которые одеваются на коннекторы и предохраняют жилы от перегибания и поломки.

Вконтакте

Facebook

Twitter

Google+

Мой мир

Обжимка витой пары. POE-технология. | ITHELP21.RU

Поговорим сегодня о обжимке сетевого кабеля. Сколько, какие жилы нужны для каких скоростей, какие виды кабеля могут нам понадобиться в тех или иных условиях прокладки.

Самое главное в обжимке – это обжимной инструмент, коннекторы RJ-45 и кабель.

Витая пара.
Самые популярные типы кабелей, которые используются при прокладке это UTP, FTP.
Есть четырехжильные (двухпарки), восьмижильные (четырехпарки).
UTP – неэкранированная витая пара.
FTP – экранированная фольгой.
Оба варианта есть и с металлическим тросом, для прокладки между зданиями.

Типы обжимки.
Есть два варианта обжимки – это Прямой и crossover. Crossover c каждый днем уходит в прошлое, так как современное оборудование умеет при необходимости подстраиваться под “стандартную” схему обжимки.
Ранее crossover нужен был для подключение двух ПК между собой, если же между ними поставить хаб, то обжимка уже должна быть прямой. Так же по схеме хаб – хаб.

Стандартная обжимка – B:
БО, О, БЗ, С, БС, З , БК, К

Crossover обжимка – A:
БЗ, З, БО, С, БС, О, БК, К


Если есть необходимость подключить дома ethernet-розетку, на ней также указаны два варианта A и B с указанием цветов жил для обжима, поэтому не составит труда правильно ее обжать.

Схемы разводки кабелей и скорость передачи данных.
Для 10/100 мбитных скоростей обжимки достаточно 4 жильной витой пары, обжимать по схеме 1-2-3-6 БО-О-БЗ-З
Для 1000 мбитных скоростей обязательно должен быть 8 жильный кабель, где должны быть обжаты все жилы.

POE-технология.
Что такое POE? Технология передачи электрической энергии и данных по витой паре.
Очень актуально в ip-телефонии и  видеонаблюдении.
Что позволяет не задумываться надо вопросом: где нам найти на крыше здания розетку для камеры?!?!
Есть как коммутаторы c POE-портами, так и отдельно POE-инжекторы, в которые мы отдельно подключаем камеры и коммутатор.

Для данного подключения витая пара обжимается 8 жилами по B стандарту.
Схема передачи информации и питания выглядеть будет так:

Входная розетка Выходная вилка
1 Tx+ Tx+ 1
2 Tx− Tx− 2
3 Rx+ Rx+ 3
4 V+ 4
5 V+ 5
6 Rx− Rx− 6
7 V− 7
8 V− 8

ручной опрессовки витой пары

Сегодня витая пара - самый надежный способ передачи информации. Из-за большого количества различных типов возможно его применение в самых разных условиях, даже очень неблагоприятных. Многие разновидности снабжены специальным экраном из толстой фольги.

Для некоторых айтишников самым сложным этапом прокладки проводной сети является не столько ее настройка, сколько обжатие разъемов. Эта операция не представляет большого труда.

Но, в то же время, требуются определенные навыки работы с инструментом. Чтобы произвести сжатие быстро и эффективно, нужно помнить большое количество различных нюансов - все они должны соблюдаться.

Виды витой пары

Сегодня витая пара - это тип кабеля, который состоит из нескольких жил, попарно скрученных между собой. Кабель этого типа имеет двойную изоляцию.

Есть много разных типов кабелей этого типа.

Наиболее распространенные модификации:

  1. неэкранированный, UTP (Неэкранированная витая пара) - экран полностью отсутствует;
  2. фольгированная, FTP (Foiled twisted pair) - имеет специальный слой металлической фольги, который защищает от электромагнитных помех;
  3. экранированный, STP (Shielded twisted pair) - имеет два экрана, на каждую жилу отдельно и на общий;
  4. фольгированный, S / FTP (Screened Foiled twisted pair) - есть экран из медной оплетки, каждая жила также покрыта медной фольгой;
  5. без защиты, U / STP (экранированная неэкранированная витая пара) - разделение экрана, но каждая жила изолирована фольгой;
  6. защищенный, экранированный, F / UTP (экранированная фольгированная неэкранированная витая пара) - имеет два защитных экрана (обычный фольгированный и медный).

В зависимости от породы каждый провод может быть многопроволочным и одножильным. Также рассмотрите возможность разделения кабеля не только по типу экрана, но и по способу применения. Сегодня часто можно встретить в продаже отдельные модификации (все они используются для монтажа LAN):

  1. CAT-6 - скорость передачи данных 10 ГБ / с на расстояние до 55 м;
  2. CAT-6a - скорость передачи данных до 10 Гбит / с на расстояние до 100 м;
  3. CAT-7a - скорость передачи данных до 40 Гбит / с на расстоянии до 50 м, до 100 Гбит / с на расстояниях до 15 м.

Особенностью всех исследованных видов является значение волнового сопротивления 100 Ом (+/- 15).

Электрические схемы

Рассматриваются две схемы обжимного кабеля:

  • видео - для подключения компьютерного роутера;
  • Кросс
  • (иногда называют «обратным») - используется для подключения двух сетевых карт к ПК.

Схема кросс-коммутации для подключения персонального компьютера к коммутаторам старых моделей.

При использовании прямой схемы действующее приложение двух проживающих мест:

  • TIA / EIA-568A;

  • TIA / EIA-569B.

При использовании кросс-схемы также два локации живут по цвету.

Отличаются не только названием стандарта, но и скоростью:

  • EIA / TIA-568B с одной стороны и EIA / TIA568A с другой, используется для создания сетей со скоростью до 100 Мбит / с;

  • EIA / TIA-568B используется для сетевых скоростей 1000 Мбит / с.

Первый вариант очень часто используется в том случае, когда вам нужна витая пара с внутренним кассировым кабелем, так называемый «кроссовер».Часто используется для небольших локальных сетей, состоящих из двух компьютеров, соединенных напрямую друг с другом.

Инструменты и материалы

Для реализации такого простого процесса, как опрессовка витой пары, требуются специальные инструменты и материалы:

  • 8-полюсный стандартный разъем RJ-45;

  • Клещи
  • для зачистки и прессования.

Для удобства понадобится специальный установочный нож - его можно приобрести в любом строительном магазине.При его отсутствии допустимо использовать обычные канцелярские товары.

Этот предмет необходимо для полной изоляции. Необходимо получить доступ к отдельным венам. Выполнять резку нужно максимально осторожно, чтобы не перегибать проводники.

Бывает, что специальных клещей по какой-то причине у вас может не хватать. Это не большая проблема, обжимку можно запустить с помощью обычного ножа, отвертки с плоским жалом или предмета такой формы.

Видео: Прямая и поперечная опрессовка

Процесс обжима витой пары 4 жилы

Если есть специальные клещи для обжима витой пары, процесс обжатия становится беспроблемным. Эта операция состоит из нескольких этапов. Несмотря на свою простоту, выполнять необходимо максимально аккуратно. Это позволит избежать всевозможных проблем позже в процессе установки.

Процесс опрессовки кабеля включает следующие этапы:

  1. специальным монтажным ножом разрезать внешний слой утеплителя, все отдельные операции нужно развести по сторонам;

  2. обязательно выбирайте длину отдельных проводов - все они должны быть одинаковыми, обрезка производится специальной режущей кромкой на зажиме;
  3. после того, как выбрана необходимая длина, важно тщательно оформить все транзакции в заказе;

  4. пальцами аккуратно вставить в соответствующие прорези каждого провода;

  5. с помощью специального разъема на зажиме для обжима необходимо выдавить витую пару внутрь специального пластикового наконечника (типа RG-45).

При выполнении этого простого, но имеющего свои особенности, необходимо знать следующие детали:

  • полоса, концы жилы без надобности контактов протыкают изоляцию самостоятельно, при достаточно сильном давлении на ручку клещами;
  • необходимо соблюдать целостность изоляционной оболочки, ее нарушение приводит к помехам и другим проблемам в сети;
  • после обрезки верхнего слоя изоляции необходимо оставить достаточное количество для того, чтобы она вошла внутрь пластикового наконечника и защелкнулась специальной прижимной планкой.

Последний пункт очень важен. Особенно, если провод постоянно перемещается по комнате с ноутбуком. Жесткое крепление витой пары позволяет свести к минимуму поломку отдельных проводов у основания разъема. Таким образом, можно избежать повторного обжима кабеля.

Обжим RG-45, отвертка и т.п. для обжатия без инструмента

Качественный инструмент для опрессовки коннектора RG-45 стоит довольно дорого. Так что покупать его на один-два раза нет смысла.Но, при этом, выполнять обжимку все же необходимо. Выходом из такой ситуации становится обычная шлицевая отвертка с тонкой, но очень прочной. Кроме отвертки вам понадобятся канцелярские товары или любой другой острый нож.

Процесс опрессовки разъема отверткой включает следующие основные этапы:

  • Зачистка витой пары от изоляции на достаточную длину;
  • разобрав по цвету, выберите желаемый заказ;
  • с помощью пинцета или просто пальцев разложите по отдельным лоткам для проводки;
  • поместив разъем на твердую поверхность контактами вверх, вы должны нажимать их с максимальной силой (по отдельности), соблюдая осторожность.

Когда все контакты Pragati исправны, осторожно вдавите в паз, расположенный на другом конце разъема, отверткой. Таким образом, будет закреплена внешняя изоляция и все отдельные пары проводов. Очень важно очень аккуратно выполнять обжим. Вероятность просто не рассчитать силу и сломать тонкий пластиковый разъем. Во избежание порчи материала выполнять очень осторожно. Обжимать коннектор RG-45 - процесс не из самых простых.

Несмотря на это, многие даже очень опытные пользователи смогли реализовать это самостоятельно. Причем специальный инструмент не обязательно, можно использовать подручные средства (отвертку и очень острый нож).

Стоимость расходных материалов (разъем и кабель) невысокая. Однако будьте осторожны - так как неправильное расположение отдельных проводов не позволит правильно настроить локальную сеть, это просто не сработает. Также не подвергайте материал чрезмерным механическим нагрузкам - при достаточно бережном обращении легко можно повредить.

Соблюдение всех правил и выполнение каждого действия с максимальной тщательностью может сэкономить много времени. Правильно обжатый провод позволит вам потратить минимум времени на правильную настройку локальной сети.

Простая передача видеосигнала по витой паре

С повсеместным внедрением инфраструктуры витой пары для связи внутри зданий, разработчики систем замкнутого телевидения (CCTV) сталкиваются с растущим давлением в пользу использования этой популярной среды.Кабельная система с витой парой (типичным примером является категория V, широко известная как CAT5) предлагает конечному пользователю гораздо больше сигналов на каждый протянутый кабель и снижает затраты на оконечную нагрузку по сравнению с традиционными решениями для коаксиального кабеля (коаксиального кабеля).

Техническим недостатком передачи по витой паре, особенно с обычно используемой неэкранированной витой парой (UTP), является тенденция улавливания синфазного шума к ухудшению качества видео на усилителе приемного конца. Эта проблема приемника эффективно устраняется при использовании усилителя с дифференциальным входом LT6552 из-за очень высокого коэффициента подавления синфазного сигнала (CMRR) детали на высоких частотах.LT6552 также обеспечивает возможность вывода по кабелю, тем самым упрощая преобразование коаксиальных сигналов камеры в передачи по витой паре и обратно в коаксиальные сигналы по витой паре.

На рисунке 1 показан LT6552, используемый в качестве комбинированного приемника на витой паре, кабельного эквалайзера и коаксиального драйвера. Пара входных проводов имеет дифференциальное сопротивление 110 Ом, а выходное - 75 Ом. Схема принимает дифференциальный вход 1 В P – P и подает несимметричный вход 1 В P – P на вход дисплея 75 Ом или системы видеозахвата.

Рис. 1. Универсальный линейный видеоприемник на витой паре, кабельный эквалайзер и драйвер дисплея.

Номинальное усиление составляет 2,0, устанавливается резисторами обратной связи 1 кОм, и одного этого достаточно для коротких кабелей (до 300 футов). Дополнительные RC-сети обеспечивают три выбираемых выравнивания потерь (EQ) для использования с различными длинами пробега CAT5. Небольшая недоэквализация не очень заметна на экране, в то время как чрезмерная эквализация довольно заметна. Один из четырех вариантов будет приемлемым для различных кабельных трасс до 1300 футов.В строгих приложениях вместо показанных фиксированных сетей можно использовать регулируемую схему эквалайзера.

На рис. 2 показан отклик на тестовую таблицу с несколькими пакетами видео, где верхняя кривая - это вход TP + после 1000 футов кабеля, а нижняя кривая - это восстановленный выход на нагрузке, как по отношению к местной (приемной) земле. CMRR LT6552 ≥75 дБ в полосе видеосигнала (от 0 до 4 МГц) полностью устраняет паразитные наводки, очевидные на верхнем графике, который включает радиосигналы AM (≈1 МГц).Сеть эквалайзера 1000 футов точно корректирует спад кабеля для получения почти идеального видеоотклика.

Рис. 2. Многосерийное видео, передаваемое через 1000 футов витой пары CAT5.

Эта схема работает с питанием от 2,5 В / -1,7 В (при условии, что источник видеосигнала со связью по переменному току), но показано ± 5 В для максимизации доступного синфазного входного диапазона. Входы возвращаются на землю через резисторы 10 кОм, так что соответствующее смещение цепи обеспечивается при отключении входа.Для дополнительной устойчивости к электростатическому разряду диоды Шоттки с обратным смещением могут быть подключены к каждому соединению ввода / вывода, как показано на рисунке 4.

На рисунке 3 показана пара LT6552, подключенных как инвертирующий и неинвертирующий каскады с единичным усилением, чтобы сформировать сбалансированный дифференциальный усилитель с двойным усилением. Входной кабель имеет дифференциальную оконечную нагрузку 75 Ом (как для видео с камеры по коаксиальному кабелю), а каждый выход имеет заднюю оконечную нагрузку на половину характеристического импеданса для формирования линейного драйвера витой пары. Схема принимает несимметричный вход 1 В P – P и подает дифференциально 1 В P – P на нагрузку 110 Ом.

Рис. 3. Сверхпростой адаптер коаксиального кабеля на витую пару.

Поскольку входы LT6552 полностью дифференциальные, экран коаксиального кабеля можно оставить незаземленным, что устранит шум, наведенный контуром заземления. Экран входного кабеля фактически заземлен через относительно высокий импеданс (1 кОм), который обеспечивает соответствующее смещение цепи при отключении входа, но все же предотвращает шум контура заземления.

Как и в предыдущей схеме, исключительный CMRR LT6552 исключает любые паразитные наводки, которые может иметь плавающий экран.Большой дифференциальный синфазный диапазон также допускает значительную разницу потенциалов земли между источником видеосигнала и схемой драйвера витой пары, как это имеет место во многих промышленных установках. Здесь снова каждое соединение ввода / вывода может быть усилено, как показано на Рисунке 4.

Рис. 4. Дополнительный метод усиленной защиты от электростатического разряда.

Цепи, показанные на рисунках 1 и 3, можно легко соединить вместе в коаксиальных соединениях, чтобы сформировать каскад ретранслятора с компенсацией потерь. Эта конфигурация предлагает дополнительные приращения дальности 1000 футов к витой паре.

Исключительный CMRR LT6552 позволяет передавать высокоскоростные аналоговые сигналы, такие как системы видеонаблюдения, по повсеместной витой паре. Фактически, система передачи видеосигнала по витой паре является удивительно недорогой и простой в реализации с использованием строительных блоков LT6552 и минимального количества небольших внешних пассивных компонентов.

Опрессовка Cat-5 - Everything2.com

Как обжать Cat-5

Инструменты и материалы:

Шаг 1.

Тщательно измерьте свой кабель Cat-5. Дайте себе пару дополнительных футов. Было бы отстойно, если бы вы проделали всю работу и сделали идеальный кабель Cat-5, а затем обнаружили, что он недостаточно длинный. Слишком длинный лучше, чем слишком короткий, однако помните, что максимальная рабочая длина кабеля Cat-5 составляет 300 футов.

Шаг 2.

Снимите примерно 3/4 дюйма внешнего пластикового экрана с конца будущего кабеля. Эта дополнительная сумма предназначена для корректировки длины позже.Будьте осторожны, чтобы не порезать и не надрезать провода меньшего размера внутри. Даже если вы только надрежете экран, но не перережете сам провод, вы уже испортили свой кабель до такой степени, что он может оказаться непригодным для использования. Сделайте это столько раз, сколько необходимо. Вот для чего нужна твоя пара лишних ног. Я рекомендую использовать одну острую бритву или одно лезвие ножниц, чтобы надрезать внешнюю часть экрана, а затем снять его руками. Это сводит к минимуму опасность повреждения проводов внутри.

Шаг 3.

После снятия внешнего экранирования определитесь со схемой подключения и выровняйте провода соответствующим образом, не забывая сгладить перекручивания проводов, чтобы они лежали ровно. Это может потребовать некоторой практики.

Существуют различные схемы подключения не перекрестных кабелей Ethernet. Они действительно не имеют никакого значения, если головки абсолютно идентичны с обоих концов. Электронам все равно, какого цвета провод, по которому они проходят.

Однако из-за условностей существуют несколько различных методологий. Они просматриваются слева направо, если вы смотрите на нижнюю часть головки RJ-45. (Металлические штифты находятся внизу, а пластиковый зажим - вверху)

568A обозначается W-зеленым, зеленым, W-оранжевым, синим, W-синим, оранжевым, W-коричневым, коричневым.

568B переходит в W-оранжевый, оранжевый, W-зеленый, синий, W-синий, зеленый, W-коричневый, коричневый

Я обычно оформляю его как оранжевый, W-оранжевый, синий, W-синий, зеленый, W-зеленый, коричневый, W-коричневый.Но, как я сказал ранее, это всего лишь вопрос условности, и нет никаких технических причин для этого в предписанных порядках.

Шаг 4.

Когда провода уложены ровно, пора обрезать их все до одинаковой длины. Это намного сложнее, чем кажется. Может потребоваться 3 или 4 разреза, чтобы довести их до удовлетворительного сходства, потому что скручивания проволоки смещаются при движении и при попытке вставить провода в головку, и если не все провода протянуты до конца и надежно зацепился за штыри при обжиме, ваш кабель не будет работать.
