Схема отопителя 2110. Устройство и принцип работы печки ВАЗ 2110: подробный разбор системы отопления

Как устроена печка ВАЗ 2110. Из каких основных элементов состоит система отопления «десятки». Какие функции выполняет каждый компонент отопителя. Как работает печка ВАЗ 2110 в различных режимах.

Основные компоненты системы отопления ВАЗ 2110

Система отопления ВАЗ 2110 состоит из нескольких ключевых элементов, обеспечивающих ее эффективную работу:

• Радиатор отопителя
• Вентилятор отопителя
• Блок управления СУАО
• Датчик температуры в салоне
• Заслонки для регулировки подачи воздуха
• Моторедуктор привода заслонок
• Воздуховоды для распределения потока воздуха

Каждый из этих элементов выполняет свою важную функцию в обеспечении комфортного микроклимата в салоне автомобиля.

Радиатор отопителя: сердце системы обогрева

Радиатор отопителя является ключевым элементом системы отопления ВАЗ 2110. Его основные функции:

• Нагрев воздуха, поступающего в салон
• Теплообмен между охлаждающей жидкостью и воздухом
• Обеспечение равномерного распределения тепла

Радиатор представляет собой компактный теплообменник, через который циркулирует горячая охлаждающая жидкость от двигателя. Проходящий через радиатор воздух нагревается и поступает в салон автомобиля.

Блок управления СУАО: мозг отопительной системы

Блок СУАО (система управления автоматическим отопителем) выполняет функцию управления всеми компонентами печки ВАЗ 2110:

• Получает информацию от датчика температуры в салоне
• Сравнивает текущую температуру с заданной на регуляторе
• Управляет положением заслонок через моторедуктор
• Регулирует скорость вращения вентилятора отопителя

Благодаря блоку СУАО обеспечивается автоматическое поддержание заданной температуры в салоне автомобиля.

Принцип работы печки ВАЗ 2110

Рассмотрим основные этапы работы системы отопления ВАЗ 2110:

1. Охлаждающая жидкость от двигателя поступает в радиатор отопителя
2. Вентилятор прогоняет воздух через радиатор, нагревая его
3. Нагретый воздух через воздуховоды поступает в салон
4. Датчик температуры отслеживает текущую температуру в салоне
5. Блок СУАО сравнивает текущую температуру с заданной
6. При необходимости СУАО регулирует положение заслонок и скорость вентилятора

Такой принцип работы обеспечивает эффективный и равномерный обогрев салона автомобиля.

Особенности системы рециркуляции воздуха

Печка ВАЗ 2110 оснащена системой рециркуляции воздуха, которая имеет как преимущества, так и недостатки:

Преимущества рециркуляции:

• Быстрый прогрев салона в холодное время
• Защита от попадания пыли и выхлопных газов с улицы
• Экономия энергии на нагрев воздуха

Недостатки рециркуляции:

• Быстрое запотевание стекол
• Застой воздуха в салоне
• Необходимость периодического проветривания

Для оптимальной работы рекомендуется чередовать режимы рециркуляции и забора свежего воздуха.

Распространенные неисправности печки ВАЗ 2110

При эксплуатации системы отопления ВАЗ 2110 могут возникать следующие проблемы:

• Слабый обогрев салона
• Отсутствие регулировки температуры
• Посторонние шумы при работе вентилятора
• Запах антифриза в салоне

Причинами неисправностей могут быть:

• Засорение радиатора отопителя
• Неисправность моторедуктора заслонок
• Выход из строя вентилятора печки
• Нарушение герметичности радиатора

При обнаружении подобных проблем рекомендуется обратиться в сервисный центр для диагностики и ремонта.

Техническое обслуживание системы отопления

Для поддержания печки ВАЗ 2110 в исправном состоянии необходимо регулярно проводить следующие мероприятия:

• Проверка уровня охлаждающей жидкости
• Очистка радиатора отопителя от загрязнений
• Замена салонного фильтра
• Проверка работоспособности вентилятора
• Диагностика электрических компонентов системы

Своевременное обслуживание позволит избежать серьезных поломок и обеспечит комфортную эксплуатацию автомобиля в любое время года.

Модернизация системы отопления ВАЗ 2110

Для улучшения работы печки ВАЗ 2110 можно провести следующие доработки:

• Установка более мощного вентилятора отопителя
• Замена штатного радиатора на медный аналог
• Монтаж дополнительного отопителя салона
• Установка климат-контроля

Однако перед проведением модернизации следует тщательно взвесить все за и против, а также учесть возможные сложности с установкой и совместимостью компонентов.

Схема и устройство печки ВАЗ-2110

Зная устройство печки ВАЗ-2110 и принцип её работы можно в любой ситуации без особых проблем устранить любую поломку. В большинстве случаев автовладельцы вспоминают о том, что отапливающее устройство необходимо приводить в полную боеготовность только с наступлением первых холодов. В процессе эксплуатации автомобиля различные узлы и агрегаты выходят из строя, требуют ремонта или замены.

Печка не является исключением, со временем её компоненты также ломаются, исчерпывают свой ресурс. Наиболее распространённые проблемы отопителя: печка дует холодным воздухом или вовсе не включается.

Содержание

1. Принцип работы и устройство печки ВАЗ-2110
2. Радиатор – основа автомобильной системы отопления
3. Что чаще всего ломается в системе отопления ВАЗ-2110?

Принцип работы и устройство печки ВАЗ-2110

Отопитель ВАЗ-2110 включает в себя множество различных компонентов. Под капотом автомобиля располагается главный действующий элемент – радиатор. Именно благодаря радиатору в салон авто через специальный распределитель с патрубками поступает теплый воздух. В большинстве случаев нагретый поток воздуха направляется на обдув лобового стекла, поэтому печка считается также одним из ключевых элементов безопасного вождения в зимнее время года.

Управлять работой отопителя салона возможно благодаря блоку САУО. Этот блок работает в паре с датчиком температуры салона. Оба устройства зависят друг от друга, так как именно датчик отправляет блоку температуру, после чего происходит сопоставление полученных показателей с выставленными на рукоятке условиями. С помощью рычага управления можно выставлять промежуточные и два крайних положения – MIN и MAX. Если рычаг поставить именно на крайнее положение, то работа отопителя будет протекать без использования датчика температуры.

Еще одним весьма важным компонентом печки является специальный привод, приводящий в движения заслонки. Именно это устройство отвечает за их открытие и закрытие. Выход из строя привода чаще всего приводит к тому, что печка начинает дуть холодом. Если заслонки находились в закрытом положении и привод перестал исполнять свои прямые обязанности, то отопитель вовсе не будет функционировать.

Говоря об устройстве любой автомобильной печки, то здесь стоит, прежде всего, выделить следующие составляющие:

• Радиатор – способствует нагреву воздуха;
• Распределитель – подаёт через патрубки тёплый воздух в салон;
• Блок САУО – блок управления работой отопителя;
• Рычаг управления системой отопления;
• Заслонки – позволяют регулировать температуру воздуха;
• Привод – приводит в движения заслонки.

Печка на «десятке» работает по принципу рециркуляции. Это значит, что весь задействованный в циркуляции воздух не забирается с улицы, он постоянно находится внутри отопительной системы ВАЗ-2110. Очевидное преимущество такого принципа работы – с улицы не попадает большое количество грязи, пыли и прочих включений, способствующих быстрому загрязнению фильтров. Но не лишена такая система и недостатков. Во время работы системы отопления салона ВАЗ-2110 стекла сильно запотевают.

Радиатор – основа автомобильной системы отопления

К радиатору присоединены специальные трубки, по которым внутрь поступает охлаждающая жидкость. Её циркуляция возможна за счет работы помпы – своеобразный насос, способствующий движению жидкости по системе отопления и охлаждения. Радиатор – настоящий теплообменник. Когда двигатель нагревается, то антифриз забирает от силового агрегата тепло. После чего жидкость попадает в радиатор печки. Затем происходит нагрев радиатора, как обычной батареи. Второй этап теплообмена происходит в тот момент, когда водитель за счет блока САУО регулирует положение заслонок.

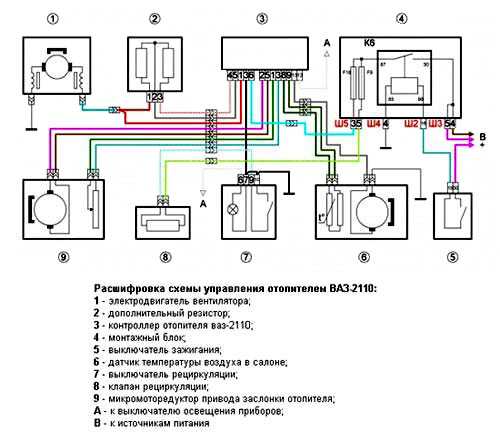

На фото схема системы автоматического управления отопителем ВАЗ-2110

Вентилятор отопителя прогоняет через радиатор холодный воздух. Если положение рычага установлено в промежуточном положении, то часть воздуха проходит через радиатор, а другая его минует. Радиатор отдаёт воздуху часть тепла, холодный поток таким образом снижает его температуру. Для того чтобы более детально ознакомиться с устройством и принципом работы автомобильной печки, рекомендуем обратить внимание на полную схему устройства отопителя.

Что чаще всего ломается в системе отопления ВАЗ-2110?

Если отопитель вышел из строя, то к решению проблемы необходимо подходить комплексно. Как правило, если печка перестала правильно функционировать — это свидетельство того, что вышел из строя один из компонентов системы.

Наиболее распространённые неисправности системы отопления салона автомобиля:

1. Неисправность блока САУО.
2. Поломка привода.
3. Выход из строя датчика температуры.
4. Течь в радиаторе печки.
5. Некачественная герметизация воздуховодов.

Большинство поломок отопителя в силах решить даже начинающий автомобилист. Конечно, существует ряд проблем, связанных с системой отопления, когда новичок ничего практически самостоятельно сделать не сможет. В таком случае лучше всего обращаться в сервисный центр.

Печка перестала греть? Необходимо сразу проверить качество герметизации воздуховодов, по которым движется поток воздуха. Образовавшиеся щели, через которые уходит тепло, необходимо обработать силиконом. Устранение щелей поспособствует тому, что воздух будет быстрей нагреваться и попадать в салон с достаточным количеством тепла. Еще одна проблема, которая приносит головную боль владельцам ВАЗ-2110 – течь в радиаторе. Способов устранения данного недуга не так много: либо паять и продлевать жизнь устройства, либо заменять новым.

Если после тщательного осмотра и проверки всех компонентов на работоспособность печка всё равно отказывается правильно функционировать, то убедитесь в том, что в системе не образовалась воздушная пробка, а сам радиатор не забился пылью и грязью. Это также весьма популярные проблемы, которые начинающие водители зачастую игнорируют.

Опытные автолюбители проводят комплексную проверку системы отопления дважды в год. Начинающим водителям необходимо понять устройство системы, чтобы быстро, эффективно и самостоятельно устранять любые возникшие проблемы. Это не только экономия денежных средств, но и собственного времени. Желательно иметь всегда под рукой схему, не откладывать на потом устранение возникших неисправностей. Своевременный уход и ремонт печки ВАЗ-2110 станет гарантом того, что в салоне вашего автомобиля будут комфортные условия в любую погоду.

Устройство и схема отопителя ВАЗ-2110

Содержание

1. Введение
2. Устройство отопительного приспособления
3. Предназначение радиатора
4. Принцип действия СУАО и потолочного датчика
5. Устройство заслонки и моторедуктора
6. Схема приспособления со всеми пояснениями
7. Заключение

Введение

Невозможно самостоятельно произвести ремонт собственного авто без знаний, касающихся устройства всех узлов. Не менее ценным считается навык читать любые чертежи. Подобные умения можно приобрести, только имея определённый опыт, который приходит с годами в процессе эксплуатации и обслуживания своего автомобиля. В нижеприведённой статье рассмотрим устройство отопителя ВАЗ-2110.

Не секрет, что исправно функционирующее устройство отопителя в «десятке» отечественного автопрома позволяет водителю и пассажирам чувствовать себя во время езды максимально комфортно. В статье рассмотрена схема подключения агрегата, представлено описание составляющих печку элементов. Информация может быть полезна не только начинающим механикам-любителям, но и опытным мастерам, у которых возникли сложности с ремонтом отопителя.

Устройство отопительного приспособления

Обогрев ВАЗ-2110, посредством которого автомобилист может чувствовать себя комфортно в своём движимом имуществе в любое время года, состоит из нескольких отдельных устройств, работающих в тесной связке. Центральным прибором агрегата считается радиатор, с помощью которого нагреваются потоки воздуха, идущие в салон. Чтобы была возможность отремонтировать или поменять радиатор, придётся искать к нему пути под капотом.

Вторым по важности приспособлением можно назвать распределитель воздуха, в котором есть несколько патрубков, проходящих по всему салону «десятки». По сравнению с моделями старого образца, которые предшествовали выпуску ВАЗ-2110, в новом автомобиле появился испаритель, который нашёл место в климатической установке.

Управление работой печки осуществляется посредством специального блока СУАО. В руководстве по эксплуатации ВАЗ-2110 этот прибор имеет другое название (контроллер). Функционирует блок вместе с датчиком температуры, расположенным в салоне. Датчик передаёт на блок информацию, касающуюся температуры, после этого сравниваются данные (в расчёт берётся информация, выставленная на рукоятке). Как только система фиксирует различие температур на 2°, сразу же начинается подаваться тёплый или охлаждённый воздух в салон.

Чтобы разобраться в том, как устроен отопитель, нужно обратить внимание на рукоятку устройства, особенного внимания заслуживают два крайних положения — MAX и MIN. Дело в том, что при выставлении рукоятки в одно из этих показателей, система начинает подавать тепло, не учитывая данные с датчика температуры.

Печка ВАЗ-2110 предусматривает наличие такого устройства, как моторедуктор. Задача этого приспособления заключается в открытии и закрытии заслонки. Малогабаритный электрический моторчик крайне важен в работе отопителя. Даже при незначительной поломке моторедуктора система сможет обеспечить автовладельца только холодным или только горячим воздухом. Если это приспособление сломалось в тот момент, когда была закрыта заслонка, то вся система перестанет выполнять свою функцию. Главные составляющие отопительного приспособления:

• радиатор;
• устройство, распределяющее воздушные потоки;
• блок СУАО;
• потолочный датчик;
• рукоятка;
• заслонка;
• моторедуктор.

Предназначение радиатора

Печка ВАЗ-2110 нового образца имеет радиатор, посредством которого происходит нагрев воздуха, идущего внутрь транспортного средства. Достаточно часто в глобальной сети можно встретить схемы, на которых радиатор обозначен как теплообменник. Процесс нагревания в устройстве появляется за счёт поступления тёплого тосола. Радиатор связан с системой охлаждения силового агрегата посредством нескольких патрубков и шлангов. Внутри теплообменника всё время циркулирует охлаждающая жидкость. От расположения заслонки зависит объём входящего воздуха и его направление. При нахождении заслонки печки в промежуточном положении, часть воздуха идёт сквозь теплообменник, а оставшийся объём минует радиатор. На схеме можно заметить, что радиатор нового образца отличается от остальных моделей несколькими полезными доработками.

Принцип действия СУАО и потолочного датчика

Принцип работы печки ВАЗ-2110 можно понять, изучив такие компоненты, как СУАО и потолочный датчик.

Функция потолочного датчика заключается в определении температуры в салоне транспортного средства. Затем вся информация перейдёт в блок СУАО, где поступающее значение будет приравнено температуре, которая отражена на рукоятке отопительного приспособления ВАЗ-2110. В результате сверки положение заслонки будет изменено или останется прежним. Всё будет зависеть от разности сверяемых значений. Посредством такой нехитрой манипуляции контролируется температура в салоне авто.

При установке приспособления в любое из крайних значений информация потолочного датчика учитываться не будет. Блок СУАО является набором микросхем, от которого напрямую зависит функционирование отопителя. При возникновении неисправностей как датчик, так и СУАО, может быть заменён без особых трудозатрат.

Устройство заслонки и моторедуктора

За счёт моторедуктора происходит изменение положения заслонки, регулирующей подачу воздуха. Это составляющее системы управляется посредством блока СУАО. При отказе работоспособного устройства заслонка перестаёт двигаться. Сам по себе прибор имеет внешний вид маленького электрического моторчика. Чаще всего поломанное приспособление подлежит полной замене, так как ремонт произвести достаточно проблематично. Этот же принцип соответствует и работе заслонки.

Схема приспособления со всеми пояснениями

Схема работы печки ВАЗ-2110 может рассказать автомобилисту о наличии в ней рециркуляции, иными словами, двигающиеся воздушные потоки циркулируют внутри автомобиля, не забирая новые объёмы воздуха с улицы. Благодаря этому в агрегат не попадает пыль и неприятные запахи, в большом количестве присутствующие в уличном воздухе. Однако, стоит отметить основной недочёт такой системы — слишком быстрое запотевание стёкол. Специалисты рекомендуют часто открывать окна (при комфортной температуре на улице). В противном случае застаиваемый воздух будет негативно сказываться на здоровье всех, кто участвует в движении в этой машине. Ввиду сложности ремонта моторедуктор при неисправностях подлежит полной замене.

Заключение

Если обладатель отечественного ВАЗ-2110 хочет произвести модернизацию системы отопителя и провести ремонт штатной электрики, ему будет необходима схема автоматического управления.

Устройство и схема печки ВАЗ 2110

Если вы решили самостоятельно проводить ремонт своего автомобиля, вам необходимо хорошо знать устройство его узлов и уметь читать чертежи. Разумеется, что такие умения приходят с опытом эксплуатации и обслуживания ВАЗ 2110. В этот раз мы подробно изучим работу отопителя. Если система отопления функционирует исправно, значит внутри «десятки» комфортно будет и водителю, и его спутникам. В этом материале собраны схемы печки и описание к ним. В руководстве по эксплуатации тоже присутствует эта информация, но мы стараемся описывать сложные процессы простым языком. Наша задача заключается в донесении важной информации начинающим и уже опытным автомобилистам.

Так выглядит разобранная система отопления автомобиля ВАЗ 2110

Содержание

1. Устройство печки
2. Радиатор
3. СУАО и потолочный датчик
4. Заслонка и моторедуктор
5. Схема и пояснения к ней

Устройство печки

В устройство этого узла входит несколько приборов. Радиатор является основным элементом печки – он нагревает воздух, поступающий в салон. Расположен он под капотом. Следующий компонент – это распределитель воздуха, оснащенный специальными патрубками, которые проходят по салону 2110.

Извлечение неисправного радиатора, добраться до него можно через капот

Если сравнить «десятку» с предыдущими моделями, в ее системе отопления появилась важное нововведение – испаритель (схема включает его в список). Прибор установлен в климатической установке. Не все владельцы знают о его существовании, так как он редко выходит из строя.

Чтобы управлять работой отопителя, в автомобиле ВАЗ 2110 установлен блок СУАО, который в техническом руководстве по эксплуатации называется контроллером. Блок работает сообща с датчиком температуры в салоне, его также называют потолочным. Датчик сообщает блоку температуру, затем происходит сравнивание этого показателя с выставленной температурой на рукоятке. Если показатели различаются больше чем на 2°, происходит подача теплого или охлажденного воздуха в салон ВАЗ 2110.

На рукоятке стоит остановиться подробнее, а точнее на ее крайних положениях – MAX и MIN. Если рукоятка печки выставлена на один из этих показателей, подача тепла осуществляется без работы датчика температуры в салоне. Схема включает в себя все вышеперечисленные элементы.

В устройство отопителя «десятки» входит еще один агрегат – моторедуктор, отвечающий за открытие и закрытие заслонки. Миниатюрный электромотор выполняют важную задачу в работе системе отопления, о чем говорит и схема. Если моторедуктор неисправен, система будет давать только холодный или горячий воздух. В случае, когда моторедуктор вышел из строя при закрытой заслонке, система перестанет функционировать. Мы описали основные компоненты отопителя ВАЗ 2110, схема содержит более подробный список.

Выделим основные компоненты системы:

• Радиатор.
• Распределитель воздуха.
• Блок СУАО.
• Потолочный датчик.
• Рукоятка.
• Заслонка.
• Моторедуктор.

Радиатор

В системе отопителя радиатор установлен для нагрева, который поступает внутрь ВАЗ 2110. Также его называют теплообменником. Нагревание выполняется за счет тепла антифриза. С системой охлаждения мотора этот компонент соединен патрубками и шлангами. Через теплообменник печки постоянно циркулирует антифриз. Заслонка, исходя из команд блока, направляет входящий воздух на радиатор или сразу в салон. Если заслонка отопителя находится в промежуточном положении, то одна часть проходит через теплообменник, а вторая минует радиатор. Если сравнивать эту деталь печки с предыдущими поколениями ВАЗ, то у нее появилось ряд полезных доработок, демонстрирует это и схема.

СУАО и потолочный датчик

Процесс снятия датчика температуры салона

Эти компоненты отопителя ВАЗ 2110 связаны и работают по следующему принципу:

1. Датчик определяет температуру в салоне автомобиля;
2. Эти данные отправляются в блок СУАО;
3. Блок сравнивает температуру с положением, выставленным на рукоятке печки ВАЗ 2110;
4. После сравнения положение заслонки изменяется или остается прежним – это зависит от показателя;
5. Таким образом происходит контроль температуры в салоне;
6. Если на рукоятке печки выставлено значение MAX или MIN, то данные потолочного датчика не учитываются.

Все эти действия демонстрирует и схема. Блок представляет собой набор микросхем, от его исправности зависит нормальная работа печки. И датчик, и СУАО можно заменить.

Заслонка и моторедуктор

Моторедуктор печки изменяет положение заслонки, за счет чего в салон осуществляется подача воздуха. Управляет этим компонентом блок СУАО. Если устройство неисправно, заслонка не будет двигаться. Агрегат представляет собой миниатюрный электромотор. При поломке его обычно меняют, так как отремонтировать его будет проблематично. Касается это и заслонки. Схема демонстрирует соединения между редуктором и блоком.

Схема и пояснения к ней

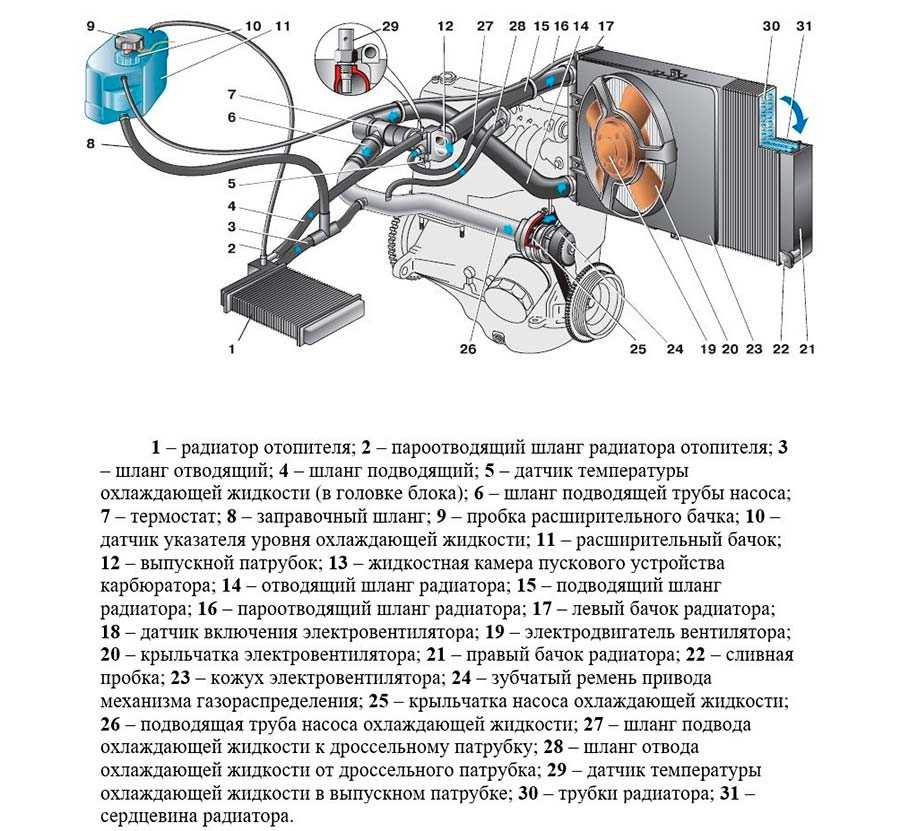

Ниже представлена схема деталей, из которых состоит система отопителя автомобиля ВАЗ 2110.

Подробная схема устройства печки ВАЗ 2110

Стоит сказать, что в системе отопителя «десятки» действует рециркуляция, о чем сообщает нам и схема. Простыми словами: воздух циркулирует внутри ВАЗ 2110, а не забирается с улицы. Основное преимущество заключается в том, что с улицы в салоне не попадают пыль и неприятные запахи. Минусов у такой системы печки больше – стекла быстро запотевают. Рекомендуется почаще открывать окна, если температура на улице позволяет это делать. Застаивание воздуха негативно влияет на здоровье водителя и его спутников. Моторедуктор отопителя редко поддается ремонту, поэтому его сразу следует менять.

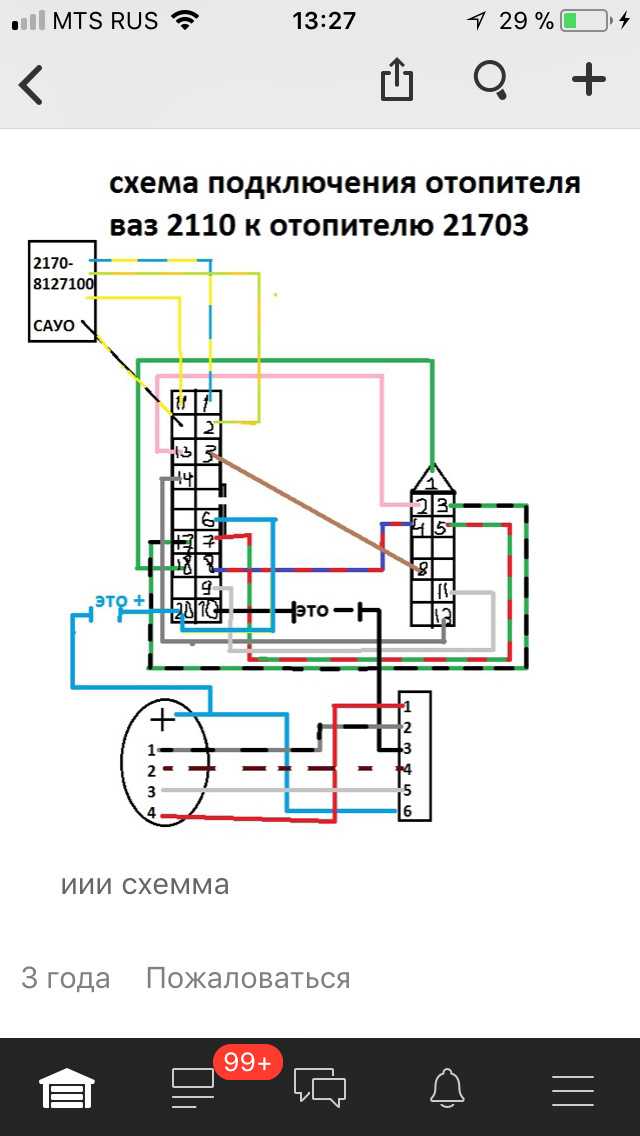

На схеме показано, как происходит автоматическое управление отоплением

Для владельцев ВАЗ 2110, которые хотят доработать систему отопителя или провести ремонт электрики, будет полезна схема автоматического управления.
