Устройство системы охлаждения ВАЗ 2109

Система охлаждения ВАЗ 2109 с карбюраторным двигателем является жидкостной, закрытого типа, с принудительной циркуляцией охлаждающей жидкости. Основные компоненты системы охлаждения включают:

• Радиатор
• Расширительный бачок
• Водяной насос (помпа)
• Термостат
• Вентилятор охлаждения
• Патрубки и шланги
• Датчики температуры

Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка. Выпускной клапан поддерживает повышенное давление в системе на горячем двигателе, а впускной открывается при понижении давления на остывающем двигателе.

Принцип работы системы охлаждения ВАЗ 2109

Как функционирует система охлаждения ВАЗ 2109 с карбюраторным двигателем? Охлаждающая жидкость циркулирует по замкнутому контуру, отводя тепло от нагретых деталей двигателя. Основные этапы работы системы:

1. Нагретая жидкость из рубашки охлаждения двигателя поступает в радиатор
2. В радиаторе жидкость охлаждается потоком воздуха
3. Охлажденная жидкость возвращается в двигатель
4. Циркуляцию обеспечивает водяной насос
5. Термостат регулирует поток жидкости в зависимости от температуры

При холодном двигателе термостат перекрывает большой круг циркуляции через радиатор, обеспечивая быстрый прогрев. По мере нагрева термостат открывается, направляя жидкость в радиатор.

Основные неисправности системы охлаждения

Какие проблемы могут возникнуть в системе охлаждения ВАЗ 2109? Наиболее распространенные неисправности включают:

• Утечки охлаждающей жидкости
• Неисправность термостата
• Выход из строя водяного насоса
• Засорение радиатора
• Неисправность вентилятора охлаждения
• Образование воздушных пробок

Как определить неисправность системы охлаждения? Основные признаки включают перегрев двигателя, падение уровня охлаждающей жидкости, появление посторонних шумов.

Обслуживание системы охлаждения ВАЗ 2109

Как правильно обслуживать систему охлаждения ВАЗ 2109 с карбюраторным двигателем? Основные рекомендации:

• Регулярно проверяйте уровень и состояние охлаждающей жидкости
• Своевременно заменяйте охлаждающую жидкость согласно регламенту
• Проверяйте натяжение и состояние приводного ремня водяного насоса
• Очищайте радиатор от загрязнений
• Проверяйте работоспособность термостата
• Контролируйте герметичность всех соединений

Периодичность обслуживания зависит от условий эксплуатации автомобиля. В среднем рекомендуется проводить полную диагностику системы охлаждения каждые 15-20 тыс. км пробега.

Замена охлаждающей жидкости

Как правильно заменить охлаждающую жидкость в ВАЗ 2109? Процедура замены включает следующие этапы:

1. Слейте старую жидкость, открыв сливные краны на радиаторе и блоке цилиндров
2. Промойте систему чистой водой
3. Закройте сливные краны
4. Залейте новую охлаждающую жидкость через расширительный бачок
5. Запустите двигатель и прогрейте его до рабочей температуры
6. Проверьте уровень жидкости и при необходимости долейте

Какую охлаждающую жидкость использовать? Рекомендуется применять качественные антифризы, соответствующие спецификациям производителя автомобиля.

Диагностика системы охлаждения

Как провести диагностику системы охлаждения ВАЗ 2109 своими руками? Основные этапы проверки:

• Визуальный осмотр всех элементов на предмет утечек и повреждений
• Проверка уровня и качества охлаждающей жидкости
• Тестирование работы термостата
• Проверка работоспособности вентилятора охлаждения
• Оценка эффективности радиатора
• Проверка натяжения ремня привода водяного насоса

При отсутствии опыта рекомендуется обратиться в специализированный сервис для профессиональной диагностики.

Модернизация системы охлаждения

Возможна ли модернизация системы охлаждения ВАЗ 2109? Некоторые варианты улучшения включают:

• Установку более производительного радиатора
• Замену штатного вентилятора на электрический
• Применение современных высокотехнологичных охлаждающих жидкостей
• Установку дополнительных датчиков контроля температуры

Однако любая модернизация должна проводиться с учетом особенностей конкретного автомобиля и не нарушать общую работоспособность системы.

Объем и принцип работы системы охлаждения ВАЗ-2109

У ВАЗ-2109 есть принудительная циркуляции системы охлаждения. Как это понимать? Все просто, когда детали двигателя нагреваются, то охлаждающий узел отбирает их тепло.

Узел охлаждения – замкнутая, герметичная система, которая циркулирует жидкость. У нее есть клапаны (впускные и выпускные), поддерживающие давление, когда авто движется.

Читайте также: Установка и замена салонного фильтра ВАЗ-2109

Схема системы охлаждения состоит из следующего комплекта:

• расширительный бачок. Он вместе с клапанами обеспечивает поддержание давления;
• насос, который качает жидкость. Она движется по большому и малому кругам;
• вентилятор, который увеличивает поток воздуха в кузов машины;
• датчики, которые передают всю информацию на электронный блок управления;
• радиатор. В ВАЗ-2109 не имеет значения – карбюратор у вас или инжектор, ведь конструкция у них одинаковая;
• термостат. Он автоматизируют всю работу ОС;
• патрубки и хомуты. Они выполняют функцию подачи жидкости.

Содержание

Как работает ВАЗ-2109 система охлаждения

С чего начинается работа СО? С расширительного бачка, который является главным элементом во всей системе. В нем вся жидкость, а также ее излишки (закипевший антифриз, который перемещается в специальный резервуар). После того как она остыла, она сразу же продолжает свою работу. Объем СО в автомобиле ВАЗ-2109 составляет 7,8 литра. В бачке есть клапаны, которые поддерживают давление. Когда давление повышается, начинает свою работу выпускной клапан, при понижении – впускной.

Читайте также: Как правильно снять панель приборов на ВАЗ-2109

Бачок – полупрозрачный, поэтому вам не принесет никаких неудобств проверка уровня жидкости.

Специальными шлангами соединяют расширительный бачок и термостат.

Этапы, которые проходит жидкость, таковы:

1. В блоке цилиндров установлен датчик, что контролирует температуру. Эти показания можно увидеть на приборной панели.
2. Когда мотор начинает свою работу, жидкость из рубашки перетекает в радиатор, где принимает тепло, либо же в термостат – для прогрева двигателя.
3. После этого жидкость, что охлаждает, переходит в инжектор. Она циркулирует при помощи патрубков и хомутов.
4. В ВАЗ-2109 применяется центробежный насос. Радиатор не имеет заливного отверстия, для этого используется расширительный бачок. В нем расположен датчик, который включает вентилятор. Если вы захотите слить жидкость, то открутите сливные пробки на радиаторе, бачке и блоке цилиндров.

В том случае, если разберетесь в системе охлаждения, вы сможете самостоятельно отремонтировать свою машину.

Неисправности в СО

В отечественном авто ВАЗ-2109 можно самостоятельно выявить неполадки в системе охлаждения.

Например, перегрев системы возникает в случае, если:

• нехватка охлаждающей жидкости – проверьте, если нужно, долейте;
• порвался или износился ремень насоса – замените его;
• радиатор забился грязью – сделайте промывку или замените;
• может быть сломан вентилятор.

Также существует ряд других неисправностей:

1. Утечка охлаждающей жидкости. Могут быть повреждены шланги или трещины в деталях. Если жидкость теряется, значит, система переполнена.
2. Коррозия может случиться, если загрязнена вода или неправильно составлен раствор антифриза.
3. Воздушные пробки (прогрейте, как следует, двигатель, после дайте машине постоять, снимите шланг и снова запустите двигатель – это поможет выгнать воздух).

Сколько тосола нужно заливать в ВАЗ-2109

Возьмите две баклажки по 5 литров. Так как объем равен 7,8 литра, то сначала слейте старую жидкость, а новую залейте в объеме 6 литров. После прогрейте двигатель, тогда откроется термостат, и вы сможете долить оставшееся количество жидкости. Главное – лейте ровным и сплошным потоком, чтобы не было воздушных пробок.





Как вам статья?

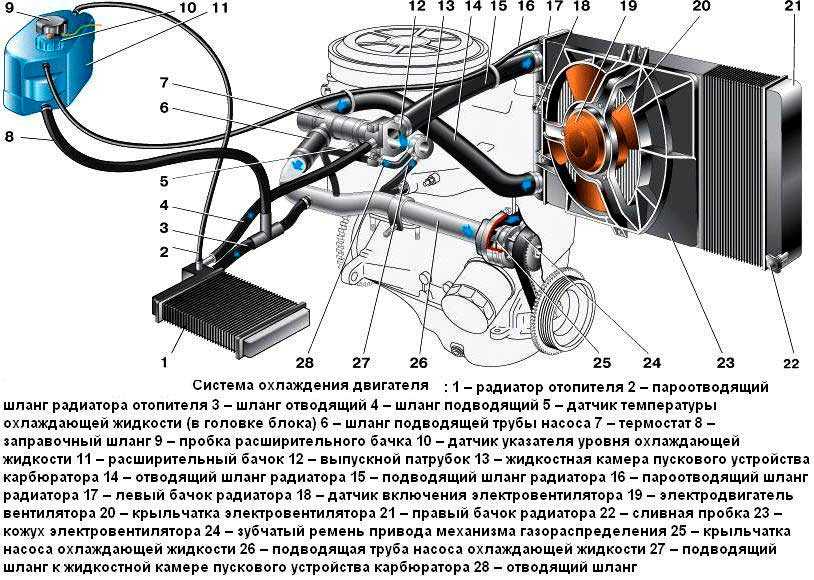

Конструкция системы охлаждения ВАЗ-2109

Система охлаждения – жидкостная, закрытого типа, с принудительной циркуляцией

Герметичность системы обеспечивается впускным и выпускным клапанами в пробке расширительного бачка

Выпускной клапан поддерживает повышенное (по сравнению с атмосферным) давление в системе на горячем двигателе (за счет этого температура кипения жидкости становится выше, уменьшаются паровые потери).

Он открывается при давлении 1,1- 1,5 кгс/см ².

Впускной клапан открывается при понижении давления в системе относительно атмосферного на 0,03-0,13 кгс/см ² (на остывающем двигателе).

Тепловой режим работы двигателя поддерживается термостатом и электровентилятором радиатора.

Последний включается датчиком, ввернутым в левый бачок радиатора.

Контакты датчика замыкаются при температуре 99±2°С, а размыкаются при температуре 94±2°С.

Для контроля температуры охлаждающей жидкости в головку блока цилиндров двигателя ввернут датчик, связанный с указателем температуры на приборной панели.

Насос охлаждающей жидкости – лопастной, центробежного типа, приводится от шкива коленчатого вала зубчатым ремнем привода газораспределительного механизма.

Корпус насоса – алюминиевый.

Валик вращается в двухрядном подшипнике с «пожизненным» запасом пластичной смазки.

Наружное кольцо подшипника стопорится винтом.

На передний конец валика напрессован зубчатый шкив, на задний – крыльчатка.

К торцу крыльчатки прижато упорное кольцо из графитосодержащей композиции, под которым находится сальник.

При выходе насоса из строя рекомендуется заменять его в сборе.

Перераспределением потоков жидкости управляет термостат.

На холодном двигателе перепускной клапан термостата перекрывает патрубок, ведущий к радиатору, и жидкость циркулирует только по малому кругу (через байпасный патрубок термостата), минуя радиатор.

Малый круг включает радиатор отопителя, впускной коллектор, блок подогрева карбюратора.

При температуре 87±2°С перепускной клапан термостата начинает перемещаться, открывая основной патрубок; при этом часть жидкости циркулирует по большому кругу, через радиатор.

При температуре около 102°С патрубок полностью открывается, и вся жидкость циркулирует по большому кругу. Ход основного клапана должен составлять не менее 8 мм.

Охлаждающая жидкость заливается в систему через расширительный бачок.

Он изготовлен из полупрозрачного полиэтилена, что позволяет визуально контролировать уровень жидкости.

Радиатор состоит из двух вертикальных пластмассовых бачков (левый – с перегородкой) и двух горизонтальных рядов круглых алюминиевых трубок с напрессованными охлаждающими пластинами.

Для повышения эффективности охлаждения пластины штампуются с насечкой.

Трубки соединены с бачками через резиновую прокладку.

Жидкость подается через верхний патрубок, а отводится через нижний.

Рядом с впускным патрубком расположен тонкий патрубок пароотводной трубки.

Не рекомендуется использование воды в системе охлаждения: горячая вода вызывает интенсивную коррозию алюминиевых деталей.

Падение уровня охлаждающей жидкости в расширительном бачке

— Повреждение радиатора, шлангов, ослабление их посадки на патрубках

— Подтекание жидкости из крана отопителя

— Герметичность радиатора проверяется в ванне с горячей водой сжатым воздухом под давлением 2,0 бар (2,0 кг/см²) — Замените поврежденные детали. Подтяните хомуты на шлангах

Утечка жидкости через манжету (сальник) насоса охлаждающей жидкости — Замените насос в сборе

— Повреждена прокладка головки цилиндров. Дефект блока или головки цилиндров

— При замене масла из картера выливается эмульсия с белесым оттенком.

— Возможно появление обильного белого дыма из глушителя.

— Потеки охлаждающей жидкости на наружной поверхности двигателя — Поврежденные детали замените.

Не используйте зимой воду в системе охлаждения, заливайте охлаждающую жидкость, соответствующую климатическим условиям

Двигатель долго прогревается до рабочей температуры

— Неисправен термостат — Замените неисправный термостат

— Низкая температура воздуха (ниже –15°С) — Утеплите двигатель: установите термошумоизоляционный материал под капотом, щитки перед радиатором. Не перекрывайте всю площадь радиатора в зоне крыльчатки вентилятора!

Постоянно работает электровентилятор системы охлаждения двигателя (даже на холодном двигателе)

— Обрыв в датчике температуры охлаждающей жидкости системы впрыска или его цепях — Датчик и цепи проверяются омметром. Неисправный датчик замените

— Не размыкаются контакты реле включения электровентилятора — Проверка автотестером. Неисправное реле замените

— Не размыкаются контакты термовыключателя радиатора

— При отсоединении клемм от выводов термовыключателя электровентилятор перестает работать — Замените термовыключатель

Двигатель перегревается (стрелка указателя температуры охлаждающей жидкости находится в красной зоне)

— Неисправен термостат — Замените неисправный термостат

— Недостаточное количество охлаждающей жидкости

— Уровень жидкости ниже метки на расширительном бачке.

— На блоке системы контроля горит соответствующий индикатор — Устраните утечки. Долейте охлаждающую жидкость

— Паровые пробки в системе охлаждения из-за негерметичности пробки расширительного бачка — Нанесите мыльную пену на пробку бачка, заглушите двигатель и сдавите руками шланги системы охлаждения. Воздух не должен выходить из-под пробки — Замените пробку и / или бачок

— Много накипи в системе охлаждения — Промойте систему охлаждения средством для удаления накипи. Не используйте жесткую воду в системе охлаждения

— Загрязнены ячейки радиатора — Промойте радиатор струей воды под давлением

— Неисправен насос охлаждающей жидкости — Разберите насос, осмотрите, измерьте детали. Замените изношенные детали или насос в сборе

— Не включается электровентилятор системы охлаждения — Замкните между собой контакты термовыключателя радиатора.

Если вентилятор работает – неисправен датчик, если нет – электрические цепи или электродвигатель вентилятора (проверяются омметром). Проверьте, подается ли напряжение 12 В на управляющий контакт реле электровентилятора.

Если да, то неисправны реле или электродвигатель вентилятора, если нет – блок управления впрыском или его цепи

Восстановите контакт в электрических цепях. Неисправные термовыключатель, реле, электродвигатель, блок управления замените

— Недопустимо низкое октановое число бензина — Заправляйте автомобиль топливом, рекомендованным заводом-изготовителем

— Много нагара в камере сгорания, на днищах поршней, тарелках клапанов  — Устраните причину нагарообразования. Применяйте масло рекомендованной вязкости и, по возможности, с низкой зольностью

Неправильная установка момента зажигания — Отрегулируйте угол опережения зажигания

Неисправен коммутатор — Неисправный коммутатор замените

Герметичность и состояние шлангов системы охлаждения проверяют через каждые 15 000 км пробега.

Осмотрите места подсоединения шлангов к узлам системы охлаждения.

При обнаружении течи подтяните хомуты или при необходимости замените их.

Осмотрите шланги по всей длине, замените порванные, потрескавшиеся или потерявшие эластичность.

Проверку рекомендуется производить на смотровой канаве, подъемнике или приподняв автомобиль домкратом и установив его на опоры

Подводящий и отводящий шланги радиатора, в моторном отсеке.

Шланги на термостате, в моторном отсеке.

Шланг на расширительном бачке, в моторном отсеке.

Шланг и подводящую трубу водяного насоса, снизу автомобиля.

Шланги на карбюраторе, в моторном отсеке.

Шланги отопителя, снизу автомобиля.

Сливная пробка радиатора, в моторном отсеке

Датчик температуры охлаждающей жидкости, в моторном отсеке

Датчик температуры охлаждающей жидкости, в моторном отсеке.

Перед заменой шлангов слейте охлаждающую жидкость из системы охлаждения.

Осмотрите сливные пробки радиатора и двигателя, а также датчик вентилятора. Если в этих местах есть течи, подтяните пробки и датчик.

Регулировка карбюратора ваз 2109 главное в ремонте

Регулировка карбюратора процесс тонкий и требует определенной внимательности. Для того чтобы получить желаемый результат, регулировку обычно проводят на холостом ходу. Итак, вот стандартный карбюратор на ВАЗ 2109:

Здесь хорошо видны винты «количества» и «качества», которыми производится калибровка карбюратора.

Тонкая регулировка двигателя не производится. Это важно — не забывайте. Что нужно сделать:

• Прогреваем двигатель и глушим.
• Возьмите смесь качества шнека. Сначала нужно выкрутить его до предела. Потом — открутить на четыре, или пять оборотов. В результате мы получаем полностью обогащенную смесь.
• Далее проделайте то же самое с количеством винта, но он должен быть откручен на три оборота.
• Теперь можно запустить прогретый двигатель.
• С помощью винта количество нужно отрегулировать холостой ход. Отметка 800 об/мин.
• Теперь медленно затяните винт качественной смесью. Важный момент — газораспределительный механизм, зажигание и сам карбюратор должны быть целыми!
• Дальнейшая регулировка скорости. Во-первых, они немного увеличатся. Тогда они станут менее стойкими. При дальнейшем затягивании винта они будут уменьшаться. Как только вы заметите, что обороты идут неустойчиво, можно открутить винт на пол-оборота.
• Далее проводим коррекцию оборотов винтом. Не забудьте проверить количество оборотов при повышенных нагрузках — включенной печи, например. Зимой и при обычных для всех 850 оборотах надо поднимать до 1000.

Штатная регулировка карбюратора Солекс ВАЗ 2109 несколько отличается. Это связано с устройством этих карбюраторов. Каковы основные различия?

Рекомендуемый артикул: Система охлаждения двигателя тоже незаменимая вещь в автомобиле.

На этой схеме вы видите устройство карбюраторов Солекс. Здесь обороты холостого хода регулируются несколько иначе. Делается это с помощью стопорного винта дроссельной заслонки первой камеры. На рисунке он номер 1.

Второе существенное отличие состоит в том, что винт качества смеси (на рисунке выше он номер 2) имеет одиннадцать витков.

Для наглядности, как происходит точная регулировка карбюратора ВАЗ 2109, видео — лучший вариант.

Если у вас автомобиль ВАЗ 2109 и как отрегулировать карбюратор вы можете узнать посмотрев это видео. В ней описан процесс регулировки карбюратора ВАЗ на холостом ходу. Это видео также отлично подойдет тем, кто решил сделать тюнинг ВАЗ 2109:

Также важно знать, как правильно отрегулировать клапана карбюратора ВАЗ 2109, который вы хотите отрегулировать.

О том, как разобрать карбюратор ВАЗ 2109, мы уже рассказывали в предыдущих статьях, где приводились описание и схемы.

При попытке ремонта карбюратора ВАЗ 2109 регулировка является одним из важнейших моментов.

Далее предлагаем вам ознакомиться с видео, которое помогает понять, как осуществляется регулировка ВАЗ 2109поплавок карбюратора делается:

Как видите сами процесс этот совсем не сложный. Правильное соблюдение инструкции поможет вам без труда отрегулировать карбюратор ВАЗ 2109.

Карбюратор ДААЗ-4178: характеристики и регулировка

Более 100 лет карбюратор используется на большинстве бензиновых автомобилей. Это устройство заключается в приготовлении смеси воздуха и паров топлива, которая попадает в камеру сгорания. Рассмотрим как устроен карбюратор ДААЗ-4178, узнаем его технические характеристики и научимся регулировать его работу.

ДААЗ для автомобилей УАЗ и «Волга»

Многих владельцев автомобилей УАЗ, а также «Волг» с 402-м мотором интересуют вопросы подбора карбюраторов для своих автомобилей. Если провести анализ всех имеющихся на рынке решений, то лучше всего для этих двигателей подходят устройства от Дмитровского агрегатного завода.

Карбюратор ДААЗ-4178 у автомобилистов считается очень популярной моделью. Он позволяет значительно улучшить динамику двигателя, а при правильной настройке приводит к снижению расхода топлива.

Устройство карбюратора

Данные агрегаты предназначены для получения высококачественной топливно-воздушной смеси. Затем агрегат подает его в камеру сгорания. Соотношение топливной смеси прямо пропорционально количеству воздуха, проходящего через устройство.

Line 4178 представляет собой трехэмульсионную систему. В целом вся линейка, и карбюратор ДААЗ-4178-1107010-30 в том числе, имеет одинаковое устройство. В этих карбюраторах применены все эффективные и хорошо зарекомендовавшие себя технологии. Здесь можно отметить наличие более сбалансированной поплавковой камеры, системы последовательного открытия клапанов и других технологий.

Устройство собрано из стандартных узлов и агрегатов и практически неотличимо от других конструкций. Карбюратор состоит из основного дозирующего бака, системы холостого хода, переходной системы, насоса, экономостата и клапана отсечки холостого хода.

Карбюратор ДААЗ-4178 — технические характеристики

Рассмотрим назначение каждой из основных систем агрегата. Эту модель облюбовали многие автолюбители. Модели с индексом 30 и 40 подходят для «Волг» и УАЗов. Владельцы этих автомобилей действительно хорошо отзываются о таких устройствах. Они обладают широкими возможностями настройки, а также практически беспроблемны.

Основная дозирующая система

Данная система предназначена для подачи необходимого количества топливной смеси при различных режимах работы двигателя. Она способна работать со всеми режимами, кроме холостого хода. Таким образом, при средних нагрузках двигателя система дозирования должна обеспечивать обедненную топливную смесь постоянного состава.

Если рассмотреть устройство простого карбюратора, а затем посмотреть, что такое карбюратор ДААЗ-4178 технические характеристики, то в простейшем исполнении, по мере открытия дроссельной заслонки, воздух через диффузор идет медленнее, чем расходуется топливо, который попадает в камеру из дозатора. Таким образом смесь обогащается. Во избежание слишком богатой смеси инженеры предусмотрели возможность компенсации соотношения топливной смеси с соотношением воздуха. Количество и объем воздуха можно регулировать дроссельными клапанами. В карбюраторных агрегатах такие рекуперационные процессы представляют собой дозирующую систему.

Рекомендуем

Как работает задняя втулка переднего рычага и сколько она служит?

Втулка задняя переднего рычага – один из составных элементов ходовой части автомобиля. Он относится к направляющим элементам подвески, которые вместе с рычагами выдерживают огромные нагрузки с колесами. Однако с этим пунктом много…

Расход масла в двигателе. Шесть причин

Вряд ли можно найти автомобилиста, которого бы не беспокоил повышенный расход масла. Особенно досадно, когда это происходит с очередным новым мотором. Вот наиболее распространенные причины, которые приводят к расходу масла в двигателе…

Как устроена выхлопная система?

Выхлопная система предназначена для удаления продуктов сгорания из двигателя и вывода их в окружающую среду. Также должно быть обеспечено снижение шумового загрязнения до допустимых пределов. Как и любые другие сложные устройства, эта система состоит из семи…

В большинстве моделей ДААЗ эти способы компенсации состава топливной смеси основаны на пневматическом торможении. Таким образом, топливо поступает, а затем распыляется не из поплавковых камер, а из специального эмульсионного канала. Это специальная трубка. В стенках трубы имеются специальные технологические отверстия. Он способствует выходу воздуха, поступающего в верхнюю часть сопла. Там, в этом канале, происходит процесс перемешивания, и смесь может улетучиваться из этих отверстий.

При открытии дроссельной заслонки увеличивается разбавление и объем смеси. Также увеличьте объем топлива, проходящего через форсунки, и количество воздуха. Количество воздуха полностью пропорционально объему топлива. Так компенсируется.

Если говорить короче, то ГРС создает для двигателя все условия для работы на малых, средних и высоких нагрузках и режимах. Карбюраторный ДААЗ-4178-1107010-30 мотор обеспечивает стабильную мощность и работу во всех возможных режимах эксплуатации.

Устройство и работа ШХ

Для работы двигателя на холостом ходу на малых оборотах требуется лишь очень небольшой объем смеси. В таких условиях происходит полностью закрытая дроссельная заслонка. Но уровня разбавления в диффузоре теперь недостаточно для запуска ГДС.

Вот как этот карбюратор ДААЗ-4178-30 имеет в своей конструкции систему холостого хода. Его задачей является приготовление этой смеси, позволяющей обеспечить стабильную работу двигателя при полностью закрытой дроссельной заслонке.

Канальные системы объединяют в себе специальную полость за дросселями и верхнюю часть камеры. При работе мотора на холостом ходу, под дроссельной заслонкой, создается достаточно высокий разрежение. При его ударе топливо подается из канала в эмульсию в канал системы ХХ. Соотношение топлива и воздуха в смеси зависит от возможностей форсунок.

Далее смесь поступает в индукторы, где затем смешивается с воздухом. Для этого между затвором и стенками камеры имеется технологический зазор. Этот зазор можно регулировать винтом, который установлен на дверном рычаге. Это винт количества, им регулируется карбюратор ДААЗ-4178-1107010.

Количество смеси, проходящей через канал в запорное пространство, можно регулировать специальным винтом с конической насадкой. Этот винт отвечает за регулировку качества смеси. Если его раскрутить, тем самым уменьшить сечение канала.

Если дроссель будет открываться медленнее, то сильно увеличится количество воздуха, но объем топлива останется таким же, как и был. ГДС еще не вступает в этот процесс из-за отсутствия вакуума. Результат этого – обедненная смесь и плохая работа мотора.

Для плавного перехода с холостого хода на средний режим работы карбюратор ДААЗ-4178-1107010-40 оборудован специальной системой перехода. Это ваш телевизор подключается к каналам, отвечающим за холостой ход. Есть специальное отверстие, которое сделано таким образом, чтобы после открытия заслонки она попала в зону максимального разрежения. По этому каналу также поступает часть смеси в камеру. Из-за резкого перехода между режимами работы мотора нет.

На холостом ходу при полностью закрытой дроссельной заслонке в смесь добавляется воздух. Состав компенсируется наличием форсунок. Если винт отвечает за количество смеси, то заслонка откроется. Увеличенный зазор между клапаном и камерой воздуха уменьшается. Тем не менее, увеличивая скорость вращения коленчатого вала. Если выкрутить винт, частота уменьшится. На таком устройстве, как карбюратор ДААЗ-4178, регулировка производится поворотом регулировочных винтов.

Ускорительный насос

ГРС карбюратор предназначен для обеспечения безотказной работы только при постепенном процессе открытия дроссельной заслонки. Если открывать его более резко, процесс образования нарушается. Во избежание поломки в конструкции предусмотрен специальный насос. Он позволяет временно обогатить топливную смесь при резком открытии дроссельной заслонки.

Устройство запуска

В момент запуска двигателя коленчатый вал вращается с малой скоростью. Во впускной камере достаточно низкий вакуум, и топливо при этом очень плохо испаряется. Также, если мотор холодный, пары топлива конгенерируют во впускном тракте.

Для более стабильного протекания процесса необходимо, чтобы карбюратор ДААЗ-4178-40 готовился на переобогащенной смеси. Итак, закрыл воздушную заслонку и открыл дроссельную заслонку.

Для облегчения запуска двигателя карбюраторы снабжены специальным пусковым устройством. По принципу работы это воздушный клапан и автоматическое устройство, которое его открывает.

Эконостат

Это устройство предназначено для того, чтобы при работе на максимальной нагрузке дополнительно обогащать смесь. Это распылитель, который установлен в верхней части смесительной камеры. Топливо в экономостат подается по каналу, где находится топливный жиклер.

Режимы мощности экономайзера

Для того, чтобы двигатель выдавал максимальную мощность, смесь должна быть очень богатой.

Для его подготовки карбюратор ДААЗ-4178-1107010 и все остальные модели оснащаются так называемым экономайзером. Эта система позволяет обеспечить дополнительное количество топлива, которое подается на распылитель. Но он не проходит через основной топливный жиклер. Для включения экономайзера используется специальный привод.

Карбюратор ДААЗ-4178 на УАЗ

Эта конструкция более сложная, в отличие от заводского карбюратора. Это также карбюратор тройного эмульсионного типа. Это улучшенная и более сбалансированная поплавковая камера. Смесь была более качественной, конструкторы создали более совершенный канал с завихрителем.

Стабильная работа двигателя при пуске и нагрузке здесь позволяет обеспечить ГДС. Advanced SHH поддерживает более стабильную работу мотора при максимально возможных минимальных оборотах коленчатого вала. Этот карбюратор ДААЗ-4178-1107010-40 позволяет более плавно переходить с холостого хода на нагрузку.

Установка

Для установки данной конструкции на УАЗ потребуются любые сложные переделки. Однако для установки понадобится более толстая прокладка от 126-го карба. Если ставить без прокладки, то есть риск сломать привод помпы.

Установка

Как установить карбюратор ДААЗ-4178-1107010 на УАЗ? Для начала потребуется снять воздушный фильтр и корпус. Потом удалил стандартное устройство. Для этого нужно выкрутить шпильки из коллектора и заменить их на новые и короткие. Электроклапаны снимаются, а на их место монтируются реле. Далее устанавливаем новый карбюратор на место старого. Перед этим необходимо уложить две прокладки. Теперь штуцер требуется соединить с концевым штуцером со шлангом. Тогда пора переходить к установке схемы управления экономайзером холостого хода.

Последний этап — регулировка карбюратора ДААЗ-4178-1107010. Так, с помощью специальных винтов можно добиться оптимальной работы двигателя.

Как обращаться с jobcarb?

Хотя по конструкции ДААЗ-4178 незначительно отличается от других моделей Дмитровского завода, регулировка ни у кого не вызовет затруднений.

Для того чтобы настроить работу карбюратора, необходимо использовать регулировочные винты, отвечающие за качество и количество топливной смеси. Так можно настроить режим работы двигателя на холостом ходу. Часто режимы холостого хода нестабильны, и без должного тюнинга машина не поедет.

Механизм настройки

Затем настраиваем карбюратор ДААЗ-4178. Процесс калибровки состоит из нескольких простых шагов. Для начала нужно прогреть силовой агрегат. Винт отвечает за качество смеси у карба, нужно выкрутить почти полностью, а потом вкрутить примерно на 2,5 оборота.

Винт, отвечающий за количество топливной смеси, необходимое для создания импульса. Для этого крутите винт до тех пор, пока обороты не будут около 850-950. Затем этим же винтом найдем самые высокие обороты, затем другим регулировочным винтом снова вернемся к 900 об/мин. Эти действия необходимо повторять до тех пор, пока вращение винта не увеличит скорость вращения коленчатого вала.

Если скорость начинает падать, то вы нашли переход от более богатого к бедному. Остается только закрутить винт и оставить его на этом месте.

Теперь вам не придется трогать карбюратор ДААЗ-4178. Настройка завершена. Но это если при резком переходе газа с максимальных оборотов на холостые было нормально.

Если нет, то нужно медленно вращать винт.

Вот мы и выяснили, какие характеристики у карбюратора ДААЗ-4178.

БЫТЬ: https://www.tostpost.com/be/a-tamab-l/36082-karbyuratar-daaz-4178-tehn-chnyya-haraktarystyk-regulyavanne.html

Германия: https://www.tostpost.com/de/autos/36271-vergaser-daaz-4178-technische-daten-und-einstellen.html

ES: https://www.tostpost.com/es/coches/36490-carburador-daaz-4178-especificaciones-y-ajuste-de-la.html

КК: https://www.tostpost.com/kk/avtomobil-der/35785-karbyurator-daaz-4178-tehnikaly-sipattamasy-zh-ne-retteu.html

PL: https://www.tostpost.com/pl/samochody/34208-ga-nik-daaz-4178-dane-techniczne-i-regulacja.html

ПТ: https://www.tostpost.com/pt/carros/34602-carburador-daaz-4178-especifica-es-e-regulagem.html

TR: https://www.tostpost.com/tr/arabalar/34672-karb-rat-r-daaz-4178-teknik-zellikleri-ve-ayarlanmas.html

Великобритания: https://www.tostpost.
