Схема озонатора. Озонаторы своими руками: инструкция по изготовлению эффективного устройства для очистки воды и воздуха

Принцип работы схемы:

1. Генератор на NE555 вырабатывает прямоугольные импульсы частотой 1-5 кГц
2. Импульсы управляют мощным транзистором, который коммутирует первичную обмотку трансформатора
3. На вторичной обмотке трансформатора генерируется высокое напряжение 10-30 кВ
4. Высокое напряжение подается на излучатель озона, где возникает электрический разряд
5. В зоне разряда из кислорода воздуха образуется озон

Пошаговая инструкция по сборке озонатора

Процесс изготовления озонатора своими руками включает следующие этапы:

1. Подготовка компонентов и материалов
2. Изготовление печатной платы по схеме
3. Монтаж и пайка электронных компонентов на плату
4. Подключение высоковольтного трансформатора
5. Изготовление излучателя озона
6. Сборка устройства в корпус
7. Подключение вентилятора для подачи воздуха
8. Тестирование и настройка работы озонатора

Важно соблюдать меры предосторожности при работе с высоким напряжением и озоном. Рекомендуется использовать защитные средства — перчатки, очки, респиратор.

Применение самодельного озонатора для очистки воды

Для очистки и обеззараживания воды озонатор можно использовать следующим образом:

1. Поместить трубку от озонатора в емкость с водой
2. Включить озонатор на 10-15 минут
3. Озон, растворяясь в воде, уничтожит микроорганизмы и примеси
4. Дать воде отстояться 20-30 минут для разложения остатков озона

Такой метод позволяет эффективно очистить питьевую воду от бактерий и вирусов без применения хлора.

Очистка воздуха с помощью самодельного озонатора

Для обеззараживания воздуха в помещении озонатор необходимо использовать с осторожностью:

• Включать устройство на 15-20 минут в отсутствие людей и животных
• После обработки хорошо проветрить помещение
• Не находиться в комнате во время работы озонатора
• Использовать таймер для автоматического отключения

Озонирование позволяет устранить неприятные запахи, плесень, аллергены и другие загрязнители воздуха.

Меры безопасности при работе с озонатором

При изготовлении и использовании озонатора необходимо соблюдать следующие меры предосторожности:

• Не вдыхать озон — он токсичен в высоких концентрациях
• Использовать озонатор только в хорошо проветриваемых помещениях
• Не прикасаться к высоковольтным элементам схемы
• Использовать защитные средства при сборке (очки, перчатки)
• Не превышать рекомендуемое время работы устройства
• Хранить озонатор в недоступном для детей месте

При правильном применении самодельный озонатор является эффективным и безопасным средством для очистки воды и воздуха.

Преимущества и недостатки самодельного озонатора

Изготовление озонатора своими руками имеет ряд плюсов и минусов:

Преимущества:

• Низкая стоимость по сравнению с готовыми устройствами
• Возможность настройки под конкретные задачи
• Понимание принципа работы прибора
• Развитие навыков электроники

Недостатки:

• Требуются определенные знания и навыки для сборки
• Отсутствие гарантии и сертификации
• Возможны ошибки при изготовлении
• Меньшая надежность, чем у заводских устройств

При наличии опыта в электронике самостоятельное изготовление озонатора может быть интересным и полезным проектом.

Схема озонатор воздуха на строчнике

Генератор озона, озонатор воздуха или ионизатор воздуха, используются для озонирования воды, воздуха в квартире, продуктов питания. Озонирование уничтожает опасные для жизни человека микробы, бактерии, микроорганизмов и вредных летающих, бегающих, ползающих насекомых.

В продаже имеется огромное количество озонаторов, цена девайсов колеблется в широких диапазонах, порой достигающих космических значений. Поэтому, предлагаю вам сделать простой, озонатор воздуха своими руками, из доступных деталей. На рисунке ниже представлена простая схема самодельного озонатора воздуха.

Схема озонатора воздуха

Представленная схема вкачает в себя из генератор импульсов на микросхеме таймере NE555.

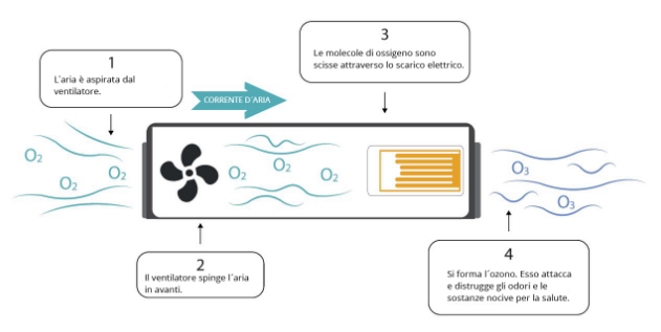

Принцип работы озонатора воздуха

Принцип работы озонатора довольно простой, генератор создает прямоугольные импульсы с частотой 1 кГц и скважностью 50%. Частоту можно поменять изменить путем подбора конденсаторов C1, C2 и резисторов R1, R2.   Изменяя частоту можно добиться  максимального эффекта озонатора.

На трансформаторе получается напряжение порядка 25-30 кВ, все зависит от того какую вы используете модель. Далее это высокое напряжение поступает на разрядник. Конструкция разрядника может быто совершенно разной, можно поэкспериментировать и подобрать такую конфигурацию при которой будет наилучший эффект.

Важно отметить один важный момент.

Наилучший эффект достигается при частоте в 1 кГц, если использовать другую к пример 5 кГц или 2 кГц то появиться просто дуга от которой толку мало.

Для сборки генератора озона вам понадобятся следующие детали:

Все детали располагаются на маленькой печатной плате размером 22х28 мм. Скачать печатную плату озонатора ее вы можете по ссылке в конце статьи.

Главной деталью озонатора это строчной трансформатор, взять его можно из любого телевизора, желательно из импортного. Потому что в  них есть встроенный диодный умножитель напряжения.

Внешний вид собранного озонатора воздуха

Все компоненты можно поместить в корпус

Список радиодеталей

Озонатор своими руками — инструкция по созданию озонатора

Для чего вообще делать озонатор и что это такое? Начнём по порядку. Озон – один из вариантов существования кислорода в природе, состоящий из соединения трех атомов. В нормальных условиях имеет вид газа голубого цвета. Был открыт голландским учёным-физиком М. ван Марумом в 1785 году в результате экспериментов по пропусканию через воздух электрических искр. Термин «озон» (греч. пахнуть) был предложен в 1840 году химиком из Германии X. Ф. Шёнбейном.

Свойства озона таковы, что при его распаде высвобождается большое количество активных молекул кислорода, пагубно влияющих на болезнетворные микроорганизмы, грибок, вирусы, способствующих скорейшему заживлению ран. Для создания озона в помещении были разработаны бытовые приборы – озонаторы.

Собирая озонатор своими руками, нужно помнить о том, что озон вырабатывается тремя способами:

• В случае пропускания через кислород O₂ мощного электрического разряда – самый простой и распространённый способ.
• В случае облучения O2 мощным ультрафиолетовым излучением.
• В результате синтеза в присутствии катализаторов – наименее распространённый метод ввиду дороговизны химических реактивов.

Содержание статьи

• Схема для изготовления самодельного прибора
  • Необходимые инструменты и материалы для создания бытового озонатора
  • Последовательность действий
• Полезные рекомендации, как правильно и быстро сделать озонатор
  • Важные нюансы сборки бытового самодельного озонатора
  • Правила монтажа прибора
• Меры безопасности при изготовлении озонатора для дома своими руками
• Чем отличается озонатор, изготовленный в промышленных условиях от самодельного прибора
• Плюсы и минусы самодельных бытовых озонаторов

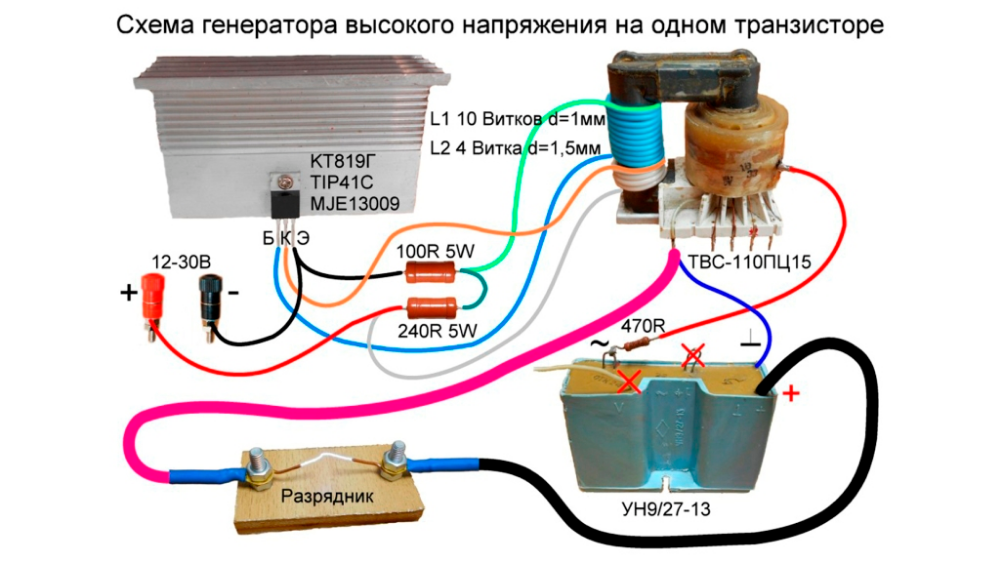

Схема для изготовления самодельного прибора

На схеме

Название	Номинал	Кол-во	Примечание
VT1 Биполярный транзистор	КТ805АМ	1
VT2 Биполярный транзистор	КТ361А	1	Номинал с любой литерой
R1 Резистор	100 Ом	1	1–2 Вт
R2 Резистор	56 кОм	1
R3 Резистор	1 кОм	1
R4 Резистор	260 Ом	1
R5 Резистор	100 МОм	1
T1 Трансформатор	ТВС110ПЦ16(ТВС110ПЦ15)	1	С телевизора
У1 Умножитель напряжения	УН9/27–1,3	1	С телевизора
Умножитель напряжения (самостоятельная сборка)
VD2–VD5 Диод	КЦ105Г(7ГЕ350АФ)	4	С напр. до 8 кВ
C2–C4 Конденсатор	320 пФ	4	С напр. до 20 кВ

Необходимые инструменты и материалы для создания бытового озонатора

Из инструментов могут понадобиться паяльник с оловом и припоем, плоскогубцы, дрель с тоненьким сверлом, мелкий инструмент вроде ножика и пинцета.

Помимо розетки питания 220 В, понадобятся:

• преобразователь напряжения, схем для самостоятельной его сборки в интернете много, можно выбрать какой душа пожелает;
• индуктивная катушка;
• излучатель, посредством которого будет создаваться озон;
• корпус, дабы излучатель имел вид полноценного устройства, а также чтобы не влезть рукой или ещё какой частью тела, куда не стоит влезать.

Все перечисленные компоненты можно при желании собрать собственными руками, если есть навыки в радиотехнике.

Если не хочется возиться с преобразователем, в этих целях сойдёт диммер заводского производства. Как индуктивная катушка годится катушка зажигания от «Жигулей» или «Запорожца», её только нужно будет укомплектовать двумя конденсаторами ёмкостью 2мкФ на 630 вольт.

Для излучателя понадобятся следующие детали:

• две гетинаксовых пластины габаритами 100X100X3 мм;
• четыре гетинаксовые планки габаритами 100X10X4 мм;
• две пластины из алюминия 80X80X1 мм;
• стекло 80X80X2 мм.

Пластины служат наружными плоскостями. В центральной части находится стекло, поверх которого с обеих сторон располагаются изолирующие планки. Поверх них расположены алюминиевые пластины с клеммами. Получается конструкция с зазором между пластинами, где и будет создаваться озон за счёт коронного разряда. При сборке следует исключить контакт алюминиевых пластин между собой.

Также понадобятся провода высокого напряжения и изоляторы. Корпус собирается из имеющихся материалов либо покупается подходящего размера после проведения успешных испытаний прибора.

Последовательность действий

Прежде чем начать эксплуатацию собранного прибора, следует убедиться в его правильной работе. Во-первых, работающий прибор издаёт характерный звук работающего трансформатора, потрескиваниями. Второе – при работе в зазоре излучателя должно появляться слабое свечение голубоватого цвета. И третье – в воздухе должен стоять характерный запах озона.

При эксплуатации:

• Обрабатывая воздух в помещении, агрегат включается на 20–30 минут, причём необходимо покинуть помещение.
• По возвращению прибор сразу обесточивается, а комната проветривается.
• Запрещается применение озонатора во влажных помещениях, а также содержащих большое количество проводящей ток пыли.

Важно! Необходимо исключить доступ детей к озонатору.

Полезные рекомендации, как правильно и быстро сделать озонатор

Если нет опыта работы электриком и радиотехником – самой полезной рекомендацией будет сходить в магазин бытовой техники и купить озонатор заводской сборки. Если с навыками все не так плохо, то прежде чем собирать агрегат, следует ознакомиться с конструкцией уже готовых устройств, и взять готовую рабочую схему вместо изобретения велосипеда. Озонатор относится к приборам повышенной опасности, поэтому лучше учиться на чужих ошибках, чем на своих. Затраченное на ознакомление с готовыми, рабочими устройствами время окупится с лихвой.

Важные нюансы сборки бытового самодельного озонатора

Самым важным моментом является сборка излучателя. Необходимо грамотно подобрать изолирующие материалы, а также убедиться в том, что алюминиевые пластины излучателя не контактируют между собой, в противном случае может произойти короткое замыкание с вытекающими последствиями.

В обязательном порядке готовое устройство монтируется в прочный, не проводящий электричество корпус. Вопрос здесь стоит больше не об эстетике, а о безопасности эксплуатации озонатора.

Немаловажный нюанс – квалификация собирающего озонатор человека. Настоятельно не рекомендуется сборка подобных электроприборов дилетантом, в противном случае до оздоровления воздуха дело может не дойти – понадобится оздоравливать самого собиравшего.

Правила монтажа прибора

Монтаж осуществляется в такой последовательности:

• питание от сети;
• преобразователь напряжения с конденсатором на выходе;
• низковольтная обмотка катушки;
• по проводам высокого напряжения питание приходит на второй конденсатор, после чего на излучатель.

На вертикально установленный излучатель воздух подаётся принудительно посредством вентилятора.

Меры безопасности при изготовлении озонатора для дома своими руками

Как уже описывалось выше, сборка должна осуществляться квалифицированным специалистом, в идеале электриком с 4 группой допуска. Не следует пренебрегать общими требованиями безопасности:

• Не производить сборку устройства и монтаж отдельных элементов при включенном электропитании.
• Не пользоваться неисправным и неизолированным электроинструментом.
• Не допускать контакта с влажными поверхностями и элементами озонатора одновременно.
• Пользоваться штатным электроинструментом.
• Не использовать в качестве предохранителей так называемые «жучки», то есть нештатные предохранители кустарного производства.
• Убедиться в исправности и надёжности розетки и электропроводки.

Чем отличается озонатор, изготовленный в промышленных условиях от самодельного прибора

Отличия самодельных устройств от промышленных для каждого конкретного случая свои. Стоит начать с того, что озонатор заводской сборки изготовлен по определенной, обкатанной схеме и отвечает ряду требований касательно безопасности эксплуатации. Также он имеет заявленные параметры – потребляемая мощность, производительность, и снабжён чёткой инструкцией по эксплуатации, имеет гарантийный срок работы. Однако цена его может во много раз превышать стоимость использованных в самодельном устройстве элементов. И далеко не факт, что производительностью и надёжностью заводской прибор превосходит самодельный.

Плюсы и минусы самодельных бытовых озонаторов

Самым жирным плюсом при изготовлении самодельного устройства является его низкая по сравнению с заводским аналогом себестоимость. Иногда разница в цене может быть даже не в разы, а в десятки раз. Дальше – при грамотном подходе можно собрать экономичный в смысле энергопотребления, безопасный в эксплуатации и производительный прибор. Третий плюс – полная свобода в смысле дизайна. Можно собрать оригинальный, стильный и производительный прибор, единственный в своём роде.

Минусы – для сборки своими руками подобных устройств нужен богатый опыт работы и теоретические знания. Отсутствуют какие-либо заявленные параметры, все подбирается зачастую экспериментальным путём. Нет заводской гарантии и инструкции по эксплуатации – нюансы работы прибора также проверяются на практике.

Установка озонатора в гидромассажной ванне — добавление озона в любой спа

Установите озонатор для более чистой воды с меньшим использованием химикатов. Большинство современных гидромассажных ванн готовы к работе с озоном, поэтому добавить или заменить одну из них совсем несложно! Некоторые спа требуют немного больше усилий… мы покажем вам, как это сделать. Вы сэкономите кучу денег, купив озонатор в The Spa Depot, где качество сочетается с разумной ценой.

Озонаторы превращают кислород в озон, который затем окисляет загрязнители. Чистая воздушная линия от генератора озона подключена к водопроводной системе вашего спа. Поток, создаваемый насосом, создает всасывание, которое втягивает озон в воду спа, где он растворяется. Сам озонатор подключен к системе управления спа, которая подает питание и регулирует циклы его работы.

Пошаговые инструкции прилагаются к каждому комплекту озонатора для спа, который мы продаем, чтобы упростить установку. Озонаторы CD, такие как наш набор озонаторов Hi-Output Spa Clarathon HCD-55, имеют специальную технологию, которая значительно увеличивает срок службы и производительность по сравнению с более старыми УФ-конструкциями.

См.: Рекомендации по технике безопасности

Подготовка к установке озонатора

• Убедитесь, что ваш спа поддерживает озонатор, и определите необходимое напряжение.
• Проверить электрическую систему: установлен таймер; система защищена GFCI.
• Проверьте и устраните все утечки в водопроводе.
• Проверьте фильтры: очистите их с помощью средств ecoTUB Filter Soak, Power Soak или замените картридж спа-фильтра.
• Для достижения наилучших результатов слейте воду и залейте свежую воду. Озонатору легче поддерживать чистоту при свежем пуске чистой воды. Используйте промывку Spa System Flush перед сливом.
• Сбалансируйте химический состав воды, шокируйте и используйте систему дезинфицирующего средства. Озон уменьшает количество необходимых химикатов и улучшает качество воды, но не заменит дезинфицирующее средство.
• Проверьте необходимый тип вилки и напряжение.

Компоненты озонатора, которые необходимо приобрести

• Если вы заменяете существующий озонатор или устанавливаете его в спа-центре, готовом к работе с озоном, вам обычно требуется только комплект озонатора. Большинство современных гидромассажных ванн готовы к работе с озоном.
• Некоторые гидромассажные ванны также требуют установки инжектора Вентури.
• При установке инжектора Вентури мы также настоятельно рекомендуем добавить наш турбомиксер для озона. Это значительно увеличивает способность газообразного озона растворяться в воде спа.
• Если вы устанавливаете новую систему озона с нуля, вам также может понадобиться озоновая насадка для крепления к стене.

Ниже мы объясним различные схемы установки.

Доступ к оборудованию спа

Независимо от типа установленного озонатора первым шагом (после отключения электропитания) является снятие панели доступа спа.

Установка в готовых к озону спа

В готовых к озону спа обычно имеется небольшая озоновая форсунка в нижней части спа. Эта струя будет иметь порт для воды и порт для воздуха (озон). При отсутствии озонатора струя действует только как струя воды. Чистая закрытая воздушная трубка с внутренним диаметром 1/4 дюйма от этой форсунки должна висеть в отсеке для оборудования, если не установлен озонатор.

Соединение линии озона

Найдите соединение всасывания озона. Обычно это внутренний диаметр 1/4 дюйма x внешний диаметр 3/8 дюйма. виниловые воздушные трубки. Трубка имеет колпачок, который срезан для установки обратного клапана, входящего в комплект озонатора. Этот клапан помогает предотвратить случайное попадание воды в озонатор.

Прикрепите обратный клапан озона к одному концу виниловой трубки, входящей в комплект озонатора. Другой конец обратного клапана присоединяется к всасывающей трубке спа.

Направление потока воздуха (озона) от озонатора к спа. Клапан может иметь маркировку относительно направления. Если не указано, вы можете определить направление потока, дуя в один конец клапана. Установка обратного клапана задом наперед помешает его функционированию, поэтому это важно.

Присоедините другой конец воздушной трубки к зазубренному фитингу озонатора, как показано на фото.

Установка в спа-бассейнах, не готовых к озону

Способ подключения линии струйной воды

Простой способ подключения линии — использование инжектора озона. Это трубка Вентури, помещенная в линию струйной воды, обычно с внутренним диаметром 3/4 дюйма. Поток воды обеспечивает всасывание, которое втягивает озон в гидромассажную ванну.

Этот метод очень эффективен для рассеивания озона. как можно ближе к гидромассажной ванне для максимального контакта с водой. Обязательно соблюдайте ориентацию потока, указанную на инжекторе. Линия озона должна иметь двойную петлю над линией воды (так называемая петля Хартфорда). Клапан имеет решающее значение для предотвращения проникновения воды в озонатор.0003

Более эффективное растворение озона

Вы можете добиться оптимальной эффективности озона, добавив наш озоновый турбосмеситель. Это увеличивает количество озона, растворенного в воде, на 45 %. Это компенсирует малое время контакта газ/вода на коротких участках трубопровода от инжектора до озоновой форсунки.

Далее: Электрическое соединение

Электрическое соединение

Большинство систем управления СПА имеют резервуар для озона для подачи питания на озонатор и управления его циклом.

Существует множество типов штекеров, используемых для различных моделей джакузи, наиболее распространенным является 4-контактный усилитель.

См.: Рекомендации по безопасности

ВАЖНО: Убедитесь, что напряжение соответствует указанному на этикетке генератора озона. Перенапряжение или пониженное напряжение аннулируют гарантию клиента.

Если вы сомневаетесь, обратитесь к руководству вашего спа или проверьте его с помощью тестера напряжения (доступен в любом домашнем центре). Если в вашем спа-комплексе нет розетки для подключения озона, электрический шнур должен быть подключен к контроллеру помпы.

Подключить его должен квалифицированный электрик, чтобы озонатор включался только при включенном насосе. (Для двухскоростных насосов озонаторы должны быть подключены к контуру низкоскоростного насоса).

Штекер усилителя — внутреннее соединение

После снятия крышки доступа к блоку управления электрический разъем озонатора просто вставляется внутрь. Обратитесь к руководству по управлению вашим спа, чтобы узнать, где находится розетка для озона и тип вилки.

Мини-штекер J&J — внешнее соединение

Инструкции по монтажу

Ваш озонатор можно закрепить винтами практически в любом месте отсека для оборудования, если позволяет пространство, предпочтительно на деревянной опоре. Установите устройство как можно выше.

Меры предосторожности и рекомендации по технике безопасности:

• Перед установкой или обслуживанием озонаторов отключите электропитание гидромассажной ванны с помощью выключателя источника питания. В качестве дополнительной меры предосторожности отсоедините кабель питания спа.
• Во время и после установки необходимо соблюдать все применимые электротехнические правила. Все подключения должны выполняться квалифицированным электриком. Электроустановки несут риск поражения электрическим током.
• Подключайте только к правильно заземленному источнику питания с защитой GFCI. Не закапывайте шнур.
• Генератор озона должен располагаться с петлевым подводящим шлангом (петля Хартфорда) над уровнем воды. Убедитесь, что обратный клапан правильно установлен и ориентирован в правильном направлении.
• Убедитесь, что характеристики напряжения озонатора вашего озонатора соответствуют напряжению цепи озонатора вашей системы оборудования. В большинстве систем используется 120 В, но многие работают при 240 В.

Как собрать контур стерилизатора воды/воздуха с озоном – Дезинфекция воды с помощью озона

на 22 мая 2020 г. by Swagatam 42 Комментарии

Все мы знакомы с громом и молнией во время ненастной погоды и знаем, как этот эффект вызывает образование большого количества озона и отрицательных ионов в атмосфере. Та же концепция была использована в предлагаемом контуре стерилизатора воды и воздуха.

Содержимое
