Схема пайки наушников: правильная распайка и ремонт гарнитуры своими руками

Как правильно паять наушники и штекер. Какая схема распайки проводов используется для гарнитуры с микрофоном. Как отремонтировать разъем наушников в домашних условиях. Какие инструменты нужны для ремонта наушников.

Схема распайки проводов наушников

Перед тем как приступать к ремонту наушников, важно разобраться в схеме распайки проводов. Для обычных наушников без микрофона используется следующая схема подключения к штекеру 3,5 мм:

• Наконечник (Tip) — левый канал
• Кольцо (Ring) — правый канал
• Гильза (Sleeve) — общий провод (земля)

Для гарнитуры с микрофоном схема немного отличается:

• Наконечник (Tip) — левый канал
• Кольцо 1 (Ring 1) — правый канал
• Кольцо 2 (Ring 2) — микрофон
• Гильза (Sleeve) — общий провод (земля)

Важно соблюдать правильную полярность при подключении проводов к контактам штекера. Неправильное подключение может привести к отсутствию звука или работе только одного наушника.

Необходимые инструменты для ремонта наушников

Для самостоятельного ремонта наушников вам понадобятся следующие инструменты и материалы:

• Паяльник
• Припой
• Канифоль или флюс
• Кусачки
• Плоскогубцы
• Изоляционная лента
• Термоусадочная трубка
• Мультиметр

Перед началом работы убедитесь, что все инструменты в исправном состоянии и паяльник хорошо прогрет. Это обеспечит качественную пайку и надежное соединение проводов.

Как определить место обрыва провода в наушниках

Прежде чем приступать к ремонту, нужно точно определить место обрыва провода. Для этого можно использовать следующие методы:

1. Визуальный осмотр кабеля на наличие повреждений
2. Проверка работоспособности при сгибании провода в разных местах
3. Прозвонка проводов мультиметром

Чаще всего обрыв происходит в местах соединения провода с штекером или чашками наушников. Также распространены повреждения в местах изгиба кабеля. Внимательно осмотрите эти участки.

Пошаговая инструкция по ремонту наушников

После определения места обрыва можно приступать к ремонту. Вот основные этапы:

1. Аккуратно разберите наушники, чтобы получить доступ к месту обрыва
2. Зачистите концы проводов от изоляции на 3-5 мм
3. Залудите зачищенные концы припоем
4. Соедините провода согласно цветовой маркировке
5. Припаяйте провода к контактам штекера или динамика
6. Заизолируйте места пайки термоусадкой или изолентой
7. Соберите наушники и проверьте их работу

При пайке будьте осторожны, чтобы не повредить изоляцию проводов и не допустить короткого замыкания. Для надежности можно дополнительно закрепить провода узелком внутри корпуса.

Ремонт штекера наушников

Если повреждение произошло в районе штекера, его лучше полностью заменить. Порядок действий следующий:

1. Отрежьте старый штекер
2. Зачистите и залудите концы проводов
3. Наденьте на кабель защитный кожух от нового штекера
4. Припаяйте провода к контактам штекера согласно схеме
5. Закрепите провода внутри штекера
6. Соберите штекер, закрутив корпус

При пайке штекера важно соблюдать правильную последовательность подключения проводов. Неправильное подключение приведет к отсутствию звука в одном из наушников.

Частые проблемы при ремонте наушников

В процессе самостоятельного ремонта наушников могут возникнуть следующие проблемы:

• Отсутствие звука в одном наушнике — проверьте правильность подключения проводов
• Тихий звук — возможно, повреждена мембрана динамика
• Искажение звука — проверьте качество пайки и отсутствие замыканий
• Шум и треск — ищите повреждения изоляции проводов

При возникновении подобных проблем внимательно проверьте все соединения и качество пайки. В большинстве случаев причиной является некачественный контакт или замыкание проводов.

Профилактика повреждений наушников

Чтобы избежать частых поломок наушников, соблюдайте следующие правила эксплуатации:

• Не дергайте за провод при отключении наушников
• Не наматывайте провод вокруг устройства слишком туго
• Используйте чехол для хранения и переноски
• Избегайте резких перегибов провода
• Не оставляйте наушники под прямыми солнечными лучами

Бережное обращение с наушниками значительно продлит срок их службы и избавит вас от необходимости частого ремонта.

Когда лучше купить новые наушники вместо ремонта

В некоторых случаях ремонт наушников может быть нецелесообразным:

• Повреждение динамиков или микрофона
• Множественные обрывы провода
• Сильное механическое повреждение корпуса
• Окисление контактов из-за попадания влаги

Если стоимость ремонта сопоставима с ценой новых наушников, рекомендуется приобрести новую модель. Это обеспечит лучшее качество звука и надежность работы.

Схемы пайки штекеров гарнитуры 5 проводов. Как отремонтировать разъем для наушников

Самые разнообразные модели наушников используются в подавляющем большинстве современных устройств. Гарнитура нужна для плееров, мобильных телефонов, компьютеров и других девайсов. Длительная эксплуатация не оставляет шансов, и разъем устройства выходит из строя. Как починить разъем для наушников? Эта процедура проста и не займет у вас много времени, вам даже не понадобится никакого специального оборудования.

Поломка разъема для гарнитуры

Любые наушники чаще всего сталкиваются с одними и теми же неприятностями: поломка корпуса, разрыв в проводах или нерабочий разъем. Самая частая проблема при прослушивании — это выход из строя разъема для штекера гарнитуры прослушивания, поскольку каждый пользователь хотя бы раз в жизнь вставлял и доставал устройство без особой аккуратности. Чем могут быть вызваны проблемы и на что обратить внимание?

Как починить разъем для наушников в телефоне? Сперва нужно определиться с причиной поломки. В основном проблемы проявляются следующим образом:

• Звук не слышен, если штекер не находится в “правильном положении”.
• Посторонние шумы при прослушивании.
• Не работает один из наушников.

Для того чтобы избавиться от неисправностей, нужно точно убедиться в том, что разъем не работает. Попробуйте подключить свою гарнитуру к другому исправному источнику звука. Если работа будет идти нормально, то дело в разъеме вашего устройства.

В общем выделяют четыре вида причин поломок:

• Механическое повреждение аудиовхода.
• Окисление контактных площадок или последствия КЗ (короткого замыкания).
• Повреждение печатной платы и других важных компонентов вашего проигрывателя.
• Сбой в работе программного обеспечения устройства, который устраняется перепрошивкой.

Варианты решения проблемы

Некоторые из проблем, которые были описаны выше, можно решить самостоятельно. Если вы установили причину поломки и она кроется в гарнитуре, то можете попробовать три разных варианта развития событий:

• Верните свою гарнитуру продавцу по чеку или отдайте на ремонт по гарантийному талону.
• Отремонтируйте устройство за свои деньги или самостоятельно устраните дефект, если, конечно, у вас есть необходимые навыки.
• Приобретите новую гарнитуру в магазине.

Проблема в работе операционной системы Windows

Бывают случаи, когда проблемы встречаются на персональных компьютерах или ноутбуках. Способ устранения проблемы здесь не самый сложный, поскольку придется просто немного повозиться с ПО (программным обеспечением).

Почему не выводится звук при подключении штекера в нужный разъем на корпусе прибора? Вероятнее всего, проблема кроется в глубине компьютера — в материнской плате. Она просто не видит разъем, с которым вы пытаетесь работать. А решается эта проблема следующим образом:

1. Отключите девайс из розетки и разберите системный блок или корпус лэптопа.
2. Проверьте надежность всех соединений с материнкой.
3. Подключите провода к “нерабочему” разъему, соберите устройство и наслаждайтесь музыкой.

Но не будем забывать и о системных сбоях. Чтобы исправить системную “ошибку”, нужно проделать несколько действий:

1. Перейдите в параметры аудио и разрешите операционной системе работу с джеком на 3.5 мм.
2. Измените устройство для воспроизведения звука по умолчанию.
3. Воспользуйтесь антивирусным программным обеспечением, поскольку проблема может крыться в вирусах.
4. Установите последние версии драйверов на звуковую карту.

Ничего не помогло? Все еще не знаете, как починить гнездо для наушников? Специально для вас мы приготовили подробную инструкцию по починке.

Инструкция

Для проведения восстановительных работ вам нужно:

1. Осмотреть устройство воспроизведения, с которым вы соединяете гарнитуру. Разъем мог просто загрязниться, соответственно — вам нужно будет его почистить ватной палочкой.
2. Если предыдущий шаг не дал результатов, то можете смело браться за разборку девайса. Освободите девайс от крепежных элементов и внимательно осмотрите гнездо аудиовхода. Проверьте надежность электрических контактов и воспользуйтесь паяльником, если есть такая необходимость.
3. Если неполадок в гнезде нет, то стоит заняться ремонтом штекера. Разберите эту деталь и внимательно осмотрите площадку, которая используется для пайки. Вы обнаружите никелевое покрытие, которое придется счистить, а саму площадку залудить.
4. Снимите изоляцию с проводов, что соединяют штекер и наушники. Провод, который состоит из скрученных жил, нужно укоротить.
5. Проденьте защитные трубки на провода и припаяйте их к контактам джека. Трубки можно снять и сдвинуть обратно на контакты.
6. Снова возьмите паяльник и соедините общий провод с разъемом.
7. Вставьте кабель в крепеж и намотайте несколько витков суровой нити поверх всей конструкции. Закрепите нить при помощи горячей канифоли.
8. Наденьте на разъем защитный колпачок, вставьте штекер в разъем и проверьте его работу, соединив с прибором.

Ремонт входа для наушников завершен. Если все действия из данной статьи были проделаны правильно и без ошибок, то вы услышите желанный звук из маленьких динамиков гарнитуры.

Инструкция

Осмотрите электронное устройство, к которому присоединяются наушники. Возможной причиной отсутствия звука может стать загрязнение разъема. В этом случае прочистите гнездо для штекера заточенной спичкой или зубочисткой. При необходимости очистите от загрязнений миниатюрный штекер (его еще иногда называют «джек»).

Если описанные меры не привели к результату, проверьте, работает ли устройство с другими (исправными) наушниками того же типа. При отсутствии звука и в этом случае причину следует искать в той части разъема, которая расположена на электронном устройстве.

Разберите устройство, открутив крепежные элементы. Проведите по стыку, соединяющему детали корпуса, ногтем или заостренным предметом (желательно не металлическим). После разборки осмотрите гнездо, в которое вставляется штекер. Проверьте, насколько надежны электрические контакты. При необходимости восстановите соединения, прогрев их паяльником.

Если гнездо разъема исправно, приступайте к ремонту штекера («джека»). Он может быть в разном исполнении, но всегда состоит из кольца, гильзы и наконечника. Разберите разъем и осмотрите площадку, которая предназначена для пайки. Если она имеет никелевое покрытие, счистите его и залудите паяльником.

Зачистите провода, ведущие от штекера к наушникам. Тот провод, который образован скрученными жилами экрана, предварительно укоротите. В противном случае возможно его замыкание.

Наденьте на проводки защитные трубки, а затем припаяйте провода к контактам «джека». Теперь трубки можно сдвинуть на контакты.

Припаяйте к разъему общий провод. При этом нежелательно использовать легкоплавкий припой. Если жало паяльника слишком широкое, желательно заузить его напильником.

Вставьте кабель в крепление. Для надежности намотайте на провод несколько витков суровой нити. Закрепите нить, капнув на ее витки разогретой канифолью (обычный узел ослабит крепление).

Прикрутите к разъему защитный колпачок. Вставьте штекер в разъем и проверьте его исправность, подключив к плееру. Если все сделано аккуратно и правильно, вы услышите из наушников долгожданный звук.

Видео по теме

Источники:

• Как починить наушники
• как отремонтировать наушники

Гарнитурой называется устройство, подключаемое к мобильному телефону для того, чтобы руки при разговоре оставались свободными. Случается, что они, как и обычные наушники, выходят из строя.

Инструкция

Начните сжимать и перегибать кабель гарнитуры. Определите, в какой момент пропадает звук в наушниках , либо перестает работать микрофон (когда он не работает , становится неслышным эхо вашего собственного голоса). Участок кабеля, который оказывается пережатым или согнутым в этот момент, содержит короткое замыкание или обрыв.

При обрыве, расположенном рядом с наушником, корпус звукоизлучателя легко вскрывается, после чего можно осуществить перепайку. Завершив ремонт , закрепите крышку наушника клеем. Не надевайте наушник до сих пор, пока клей полностью не высохнет. Для этого может потребоваться двое суток.

Если у вас треснул ноготь , не расстраивайтесь — вы сможете его довольно просто починить. После ремонта он прослужит еще некоторое время, радуя вас своим практически безупречным видом.

А вот с гарнитурами все немного интереснее и виной тому наличие кнопки и микрофона. Зачастую в процессе ремонта разъема гарнитуры самым сложным моментом становится определение того, какой провод куда должен припаиваться. Оно и понятно, чаще всего проблема в том что контактов на разъеме 4 а проводков 5. Да даже если и 4, то кого куда??? Спокойно! 🙂 Ща мы со всем подробно разберемся)

Итак, поехали)

Для начала рассмотрим сам разъем гарнитуры. Называется он 4-х контактный Jack 3,5mm , но погоды это как-то не делает. Так вот, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта расположения контактов:

На этом произведении искусства я попытался изобразить назначение контактов. M- и M+ это контакты микрофона. Три остальных — это уже знакомые Вам из контакты наушников: G — земля , R — правый , L — левый . Цвета, которыми закрашены контакты не случайны, это стандартные цвета , которые чаще всего используются производителями для отличия проводов. Сейчас уже очень редко встречаются гарнитуры с первым вариантом. И связанно это не с тем, что у вторых светофор на контактах получается правильнее и даже не с растаманским триколором, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Я думаю каждый сталкивался с наушниками, которые нормально играли от ноутбука только тогда, когда вставлены не до конца. Это и есть первый вариант.

Но увы не всегда все так хорошо и далеко не всегда производитель так облегчает нашу жизнь. Рассматривать абсолютно все варианты цветовых схем, как-то не целесообразно, лучше понять как при любой схеме определить какой проводок за что отвечает. Чем мы и займемся:)

Попали Вам в руки наушники, отрезали разъем, сняли оплетку с провода, а там вот так:

Три адекватных проводка и один, как сейчас принято говорить, с особенностями. А если с него изоляцию снять, то будет вообще вот так:

Вот и получили 5 проводов… 😥

Итак самый простой вариант, особенно, когда под руками вообще ничего кроме ножа и паяльника нет — вскрытие пульта наушников

На этой стороне платы, внизу виден припаянный красно-желтый проводок, а рядом с ним красуется буковка G, которая как нам известно Ground или земля. Переворачиваем плату:

И видим, что синий провод — это R, т.е. Right — правый, а вот красный это M или микрофон. А это М+ или М- спросите Вы. Если это просто М, то подразумевается М+, т.к. М- всегда идет на землю. А если есть и + и — то знайте минус всеравно на землю)

Круто! Но среди этих проводков нету тех двух, идущих вместе. Хорошо, можно разобрать и наушник:-P ( )

Ага вот и они))) Но тут стоит Вас предупредить. Часто встречается несоответствие цветов проводков в проводе до и после развилки. Т.е. до пульта доходит тоже, что и на разъеме, а вот дальше и на второй наушник могут идти другие цвета.

Вообще в этом случае можно было обойтись без вскрытия наушника, т.к. Логично что среди цветов с которыми уже определились нету левого канала. Ну а желтый(золотой) поводок — всегда земля. Так что спаиваем (от слова паять, а не то что Вы подумали) вместе желтый и желто-красный проводки и вуаля имеем четыре провода классической расцветки:-)

Увы далеко не всегда можно вот так вот запросто открыть пульт управления и наушник. В таких случаях стоит воспользоваться мультиметром.

Устанавливаем режим, как на картинке и тыкаемся одним щупом в желтый провод, вторым щупом в остальные. У подавляющего большинства наушников сопротивление либо 16 либо 32 Ома. Это стандарты. На практике ровно 16 или 32 — это редкость, обычно в пределах +- 3 Ом, но бывают и 10, и 24, и 54 Ома. Главное чтоб между собой динамики имели одинаковое сопротивление. Итак допустим динамики имеют сопротивление по 32 Ома каждый. Если щупами мультиметра схватиться за землю и один из каналов, то он нам покажет 32 Ома. А вот если одним щупом за один канал, а вторым за другой канал, то он покажет суммарное сопротивление(в нашем случае 64 ома), т.е. Динамики в данном случае включены последовательно. Если вы не смогли найти оба динамика, значит обрыв провода где-то дальше.

Нет мультиметра? Не беда:-P воспользуемся батарейкой. Нам понадобится таблетка на 1,5 вольта. Другие типы батареек лучше не использовать, т.к. Можно сжечь катушку динамика или повредить диффузор. Не советую держать наушники в ухе в процессе определения каналов. Пукает весьма не тихо) лучше просто на уши повесить, да можно и на стол положить.

Щечки в наушнике будут раздаваться не в тот момент когда вы держите батарейку, а когда прикасаетесь и отпускаете её. И не стоит держать дольше секунды. Это должны быть легкие прикосновения.

Вот такими нехитрыми способами можно достаточно быстро определить какой из проводков за что отвечает. А теперь покажу несколько распространенных вариантов.

Тут не глядя и не проверяя можно спаивать два золотых провода вместе

Просто каждый канал имеет свой провод для земли. С аудиафильской точки зрения такой вариант более правильный, чем один земляной провод.

Вообще получается, что вся проблема гарнитуры сводится к определению где земля, которую нужно скрутить, чтобы получить 4 проводка.

Повторюсь еще раз — земля всегда желтая . Так же смеси желтого с другими цветами как правило тоже земля.

Еще бывает, что землю используют как экран. Т.е. В нее оборачивают либо все провода либо только микрофонный провод.

Гораздо чаще встречается экранировка микрофона. Выглядит она следующим образом:

Как видим желтый провод ненормально толст. Раскручиваем:

Под ним скрывается синенький проводочек микрофона. Вообще суть экранирования заключается в защите от помех. Т.е. Помехи от микрофона не распространяются на провода наушников, а внешние наводки на микрофонный провод. Нужно это т.к. уровень сигнала от микрофона мал и помехи по уровню могут быть равны полезному сигналу.

Ну да ладно, экран снова на землю, а вмести с ним и желто-полосато-красный провод. Скручиваем и спаиваем:

В заключении хочется отметить, что все это достаточно просто, даже если и кажется сложным. Просто нужен опыт и понимание, которое приходит с опытом. Во как)) так что если хотите уметь чинить наушники — чините, не бойтесь) Новые все равно дороже покупать, а тут авось и получится:-P

П.с. При определении, желательно сразу, после зачистки от оплетки, залуживать концы проводков. В случае использования мультиметра или батарейки без этого в принципе не обойтись. Да и в любом случае потом к разъему припаивать)

Ответ мастера:

Наушники различных размеров и видов задействуются во многих электронных устройствах, в том числе в плеерах и гарнитурах сотовых телефонов. Иногда неаккуратное обращение приводит к выходу из строя разъема, который отвечает за подсоединение наушников к устройству. Ремонт разъема, как правило, не занимает много времени и не требует применения профессионального оборудования.

Нам потребуется наличие: — паяльника; — флюса; — припоя; — ниток.

Осмотрим электронное устройство, к которому подсоединяются наушники. В качестве причины, по которой отсутствует звук, может выступать загрязнение разъема. В таком случае прочистим гнездо для штекера спичкой или зубочисткой. В случае необходимости очистим от грязи миниатюрный штекер (он еще имеет название «джек»).

Если вышеперечисленные меры к результату не привели, проверим, работает ли устройство с другими (которые точно исправны) наушниками этого же типа. Если звук по-прежнему отсутствует, причина заключается в той части разъема, которая расположена на электронном устройстве.

Разберем устройство – открутим для этого крепежные элементы. Проведем по стыку, который соединяет детали корпуса, ногтем, либо острым предметом (желательно, чтобы он был неметаллический). После завершения разборки осмотрим гнездо, в которое вставляется штекер. Проверим надежность электрических контактов. В случае необходимости восстановим соединения. Для этого нужно прогреть их паяльником.

Если гнездо разъема работает, приступим к ремонту штекера («джека»). Он может быть исполнен по-разному, но всегда включает в себя кольцо, гильзу и наконечник. Разберем разъем и осмотрим площадку, предназначенную для пайки. Если у нее никелевое покрытие, счистим его и залудим паяльником.

Зачистим провода, которые ведут от штекера к наушникам. Провод, образованный скрученными жилами экрана, предварительно укоротим. В обратном случае может иметь место его замыкание.

Наденем на проводки защитные трубки, а после этого припаяем провода к контактам «джека». Теперь трубки сдвинем на контакты.

Припаяем к разъему общий провод. Но нежелательно использование легкоплавкого припоя. Если жало паяльника чересчур широкое, нужно заузить его напильником.

Вставим кабель в крепление. Чтобы добиться большей надежности, на провод нужно натянуть несколько витков суровой нити. Закрепим ее, капнув на витки разогретую канифоль (обычный узел ослабит крепление).

Прикрутим к разъему защитный колпачок. Вставим штекер в разъем и проверим его исправность, подключив к плееру. Если мы все сделали аккуратно и правильно, из наушников раздастся долгожданный звук.

общие рекомендации и частные случаи

Любые, даже достаточно дорогие наушники, — весьма недолговечный аксессуар. Но если у вас стал барахлить один наушник, вы случайно порвали провод или отломали штекер — это еще не повод выкинуть гарнитуру в мусорное ведро.

Диагностика проблемы

Перед тем как паять наушники, необходимо разобраться, в чем причина неполадки. Самая вероятная причина — механическое истончение проводов внутри кабеля. Как правило, это место их присоединения к наушнику или штекеру. В ряде случаев причиной может быть разрыв проводков в результате сильного защемления, удара и т. д.

Определить, какой провод наушника поврежден, несложно — он обычно безмолвствует, или же звук издается из него с характерными хрипами. Для диагностики можно слегка покачать основной кабель. Ищут неисправности постепенно, от наушника к штекеру. Место перелома чувствуется при перегибании на 90 градусов провода вокруг большого пальца. Если при такой диагностике звук чудом восстановился, то заменить придется именно штекер.

Участок повреждения (если он не явно выражен) обнаруживается с 50%-й вероятностью при разборе соединения наушника с проводом и уверенностью в определении неисправного канала.

Что необходимо для ремонта

Непосредственно перед тем, как паять провода от наушников, проверьте наличие следующих инструментов и материалов:

• припой;
• паяльное устройство;
• канифоль;
• технический нож;
• таблетки аспирина (ацетилсалициловой кислоты) — сгодятся даже просроченные.

Как правильно паять наушники

Рассмотрим первый эффективный способ:

1. Чтобы перестраховаться, обрежьте на 1-3 см больше кабеля, чем включает его в себя проблемный участок.
2. Нужный канал находится по цвету. Общий — синий или желтый, иногда просто медный, без изоляции. Правый канал — зеленый, левый — красный.
3. Снимите изоляцию — на более 0,5 см от конца кабеля. Полимерная легко и аккуратно удаляется строительным ножом. Если она лаковая или из краски, то потребуется паяльник. Можно также аккуратно зачистить ножиком.
4. Следующий пункт — лужение концов припоем. Нагрейте паяльник, возьмите наконечником его «жала» маленькую частичку припоя.
5. Установите кончики проводков на канифоль и ровным слоем распределите припой по всей их поверхности. Провода готовы к пайке.

Если вы хотите совместить процедуру удаления лаковой изоляции и лужения, то вам потребуется таблетка аспирина. Хочется предупредить, что такой ремонт нужно проводить в проветриваемой комнате, стараться не вдыхать дым. Кладите провод на таблетку, затем действуйте паяльником с жирной капелькой канифоли. Это сочетание подчистую удаляет покрытие из лака.

Второй способ пайки

Второй способ, подсказывающий, как паять наушники с лужением проводков наждачкой:

1. Зерна наждачной бумаги не должны быть особо крупными. Самого материала понадобится маленький кусочек.
2. На материал нанесите немного канифоли, затем разместите на ней проводок.
3. Прогрейте как следует его паяльником, вытяните. Лак на проводе начнет размягчаться.
4. Повторяйте процедуру с вытягиванием, пока изоляция полностью не соскоблится.
5. После ремонта заизолируйте участок термоусадкой или изолентой.

Некоторые снимают изоляцию с помощью огонька зажигалки, затем удаляют нагар спиртом и флюсом.

Ремонт штекера

Как паять перекусанные провода от наушников, мы разобрали. Припайка штекера производится по похожей схеме, имеющей свои особенности.

Для начала ознакомьтесь со схемой подключения обычных наушников.

Как паять штекер наушников:

1. Отрежьте неработающий штекер, с проводками проведите те же действия, что были описаны выше. Важно оголить их минимальные участки (2-3 мм), так как соприкосновения голых проводов в эксплуатации может привести к короткому замыканию.
2. Проденьте новый штекер через корпус основания наушников.
3. Соединительные участки на штекере стоит немного поцарапать для более легкой пайки. В местах присоединения кабеля их стоит также облудить.
4. Сначала присоединяется «земля» (медный провод), затем левый (белый) и правый (красный) каналы.
5. Защитите участок изолентой. Чтобы пайка случайно не нарушилась, в непосредственной близости от заизолированного участка завяжите на проводке узелок.
6. Закройте участок корпусом.

А эта схема пригодится тем, кто чинит наушники, снабженные микрофоном (гарнитура).

Как паять наушники с микрофоном? По такому же алгоритму, только присоединить к штекеру придется четыре проводка вместо трех.

Неудовлетворительный результат ремонта штекера

Если в ходе тестирования вы заметили, что динамик одного из наушников продолжает молчать, причина проблемы может быть таковой:

• некачественно спаяны соединения;
• беда с динамиком наушника — велика вероятность обрыва провода непосредственно вблизи него;
• проблема в теле кабеля.

При первой проблеме процесс спайки придется повторить, при последней — обратиться к инструкциям в начале статьи (по ремонту оборванных проводков). Как паять наушники при второй проблеме:

1. Обрежьте провод рядом с нерабочим наушником.
2. Разберите наушник — самозащелкивающаяся конструкция легко позволит это сделать.
3. Зачистите, залудите проводок.
4. Припаяйте проводки наушника к проводкам тела кабеля, протестируйте, соберите в исходный вид.

При наличии паяльника и элементарных навыков работы с ним процедура починки наушников вполне понятна и несложна. Диагностика неполадки также не вызывает затруднений. Основная причина — механические повреждения проводов в теле кабеля либо в местах соединения с наушниками и штекером. Мы будем рады, если эта статья помогла вам вернуть свою гарнитуру в рабочее состояние.

Ремонт наушников своими руками |

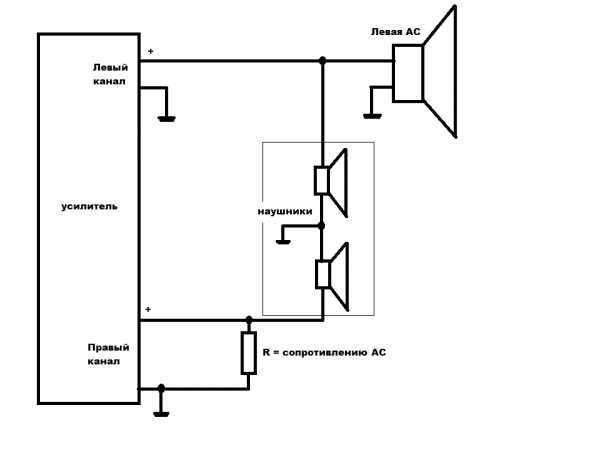

Схемы подключения. Схема подключения наушников к обычному джеку представлена ниже. Провода внутри имеют разный цвет покрытия, но я специально не отметил на схеме провод какого цвета как правило используется для правого или левого канала, так как бывают вариации в зависимости от изготовителя. Поэтому надёжнее будет прозвонить и определить.

Раньше, у всех ноутбуков было отдельное гнездо для микрофона. На микрофон, для его работы, подаётся питание с ноутбука на центральное кольцо. Сигнал снимается с кончика штекера. Оставшийся третий контакт является общим проводом. В общем всё так, как показано на рисунке ниже слева. Но если вы разберёте штекер, то вы там найдёте всего 2 провода а не 3. Дело в том, что и питание и сигнальный провод соединяются на плюсовую клему микрофонного капсюля, с для экономии провода их объединяют прямо на штекере, как я и показал на рисунке справа.

Сейчас в ноутбуках объединили микрофонное и гнездо для наушников, добавив ещё один контакт в джек. Теперь гарнитура (микрофон + наушники) подключается к компьютеру одним штекером, при этом вы в это гнездо можете вставить обычные наушники без микрофона и они будут нормально работать. К сожалению, купленный отдельный микрофон для компьютера работать не будет. Всё это было достигнуто изменив третий, самый длинный контакт штекера. Теперь его поделили на два и подключают к получившемуся дополнительному контакту микрофон. Схема распайки которая работает на моём ноутбуке Lenovo Z500 представлена на рисунке ниже.

Сегодня поговорим о наушниках и об их ремонте своими руками. Одной из наиболее распространенных неисправностей наушников из-за неаккуратного ношения является перелом кабеля в районе штекера. Это происходит из-за того что пользователи часто вытягивают плеер из кармана за кабель, собирая плеер, перекручивают кабель. Естественно, место возле штекера получается самым нагруженным, провод обрывается, и наушники, то играют нормально, то перестают играть.
Не спешите выбрасывать такие наушники, их можно отремонтировать. Отремонтировать их можно следующим образом, нужно просто восстановить контакт от провода к штекеру. Сделать это можно несколькими способами, например, купить такой штекер.

Они очень распространены, не дорогие, но мне не нравится их размер. Даже если закрыть глаза на то, что внутри они очень хлипко и не качественно сделаны, они работают, и можно ими пользоваться. Но они огромны.
При ремонте подобных изделий я использую оригинальный штекер. Я снимаю с него всю изоляцию, и припаиваю провод. Затем делаю бандаж из нитки и в итоге всё хорошо держится. В данный момент мои наушники прекрасно работают, и я не буду их портить. У меня есть подобная задача, мне нужно 4-х пиновый миниджек припаять к моему микрофону с оголовьем. Здесь вся последовательность действий точно такая же как если бы я ремонтировал наушники, но с одним исключением, что схема распайки здесь немного другая.

Итак, начнём! Для начала нам нужно снять защитный изоляционный корпус. Он сделан из достаточно мягкого прорезиненного пластика, либо резины, и он достаточно легко откусывается обычными бокорезами.

Откусывать нужно неглубокими слоями, не спеша, слой за слоем, пока вы не дойдёте то такого вот штекера. Это его внутренняя часть. Видны пластмассовый диэлектрик, и контакты, остатки проводов.

Первое что нужно сделать – снять остатки проводов. Для этого нам понадобится паяльник, немножко флюса, я использую обычный спиртоканифольный флюс. Паяльником прогреваем место пайки и убираем лишнее. После очистки, у нас получился вот такой штекер.

Мы очистили штекер от проводов, теперь нужно проверить, что в результате очистки мы не положили где-то соплю либо возможно, изолятор оплавился, и контакты замыкаются между собой. Грубо говоря мне нужно проверить чтобы каждый контакт не замыкался с каким либо другим. Для проверки я использую тестер, включив его на предел омы. Я ставлю щуп на один из контактов, и проверяю чтобы не было сопротивления между ним и другими контактами. Я вижу что у меня сейчас бесконечность. Перевожу щуп на следующий контакт, и проверяю дальше.

Так как у нас всего две руки, то для того чтобы этот штекер припаять, нужно одной рукой держать провод, второй рукой паяльник, и нужно чтобы ещё кто-то держал этот штекер. Вообще, идеальный вариант это зажать его в тисочки, но не у всех есть тисочки, поэтому можно прижать его каким-то тяжёлым предметом. К примеру кусачками.

Теперь мне необходимо подпаять сигнальный провод. Для этого я наношу немножко флюса к месту пайки и паяю. Один провод я запаял, теперь мне необходимо запаять второй провод таким образом, чтобы он не замыкал с первым, для этого я на него надену кусочек кембрика. Примеряем и отрезаем лишнее.

Теперь необходимо залудить и подпаять второй провод. Для этого я также наношу немножко флюса, и лужу его. Теперь необходимо припаять, для этого наносим на место пайки флюс, зажимаем штекер чем то тяжёлым и, было бы не плохо чем то прижимать сам провод. Так как в месте пайки будет достаточно горячо, то можно воспользоваться зубочисткой.

На внешний вид всё хорошо, всё красиво. Теперь можно всё отмыть от флюса, чтобы было ещё красивее. Но одного только внешнего недостаточно, нужно снова проверить чтобы у нас соседние выводы не замыкали, для этого опять же воспользуемся нашим мультиметром, переключим его на измерение сопротивления, выберем омы. Проверяем что щупы правильно подключены, для этого замыкаем их и у нас показания 0.3 Ом. Теперь, так же как и в прошлый раз, проверяем электрический контакт между одним из выводов и оставшимися. Теперь, если у вас будут наушники, то между некоторыми парами контактов будет сопротивление, дело в том, что у самих динамиков сопротивление катушки примерно несколько десятков ом, имейте это ввиду и не спутайте короткое замыкание с сопротивлением динамиков, если у вас будет короткое замыкание, то там будет 0 ом. На данном этапе нужно проверить как всё функционирует. Для этого, так как у меня сейчас микрофон, я его вставлю в звуковую карту компьютера и проверю работает ли он. Если у вас наушники, вставляем штекер в плеер, убеждаетесь что он работает, при этом покрутите немножко баланс, убедитесь что вы правильно запаяли левый и правый наушник. На данном этапе всё ещё можно исправить, дальше исправить будет сложнее.
Я всё проверил, у меня всё работает. Можно взять термоусадочную трубку, и усадить штекер в неё, но она опять же не даст достаточного сцепления, поэтому дёргая кабель, я буду дёргать место пайки и естественно у меня провод перебьётся через некоторое время. Нужно сделать так, чтобы провод фиксировался к штекеру. Для этого мне понадобятся обычные швейные нитки, и клей. Нужен клей, который при высыхании остаётся эластичным, другими словами не хрупким, и желательно чтобы он был прозрачным. Подойдёт клей глобус, либо такой вот клей, но он не прозрачный, и при высыхании, он немного тёмный.

Для того чтобы нитка держалась, я её пропитаю клеем. Для начала я нанесу немножко клея на штекер, а затем берём нитку, держим её с одной стороны пальцем, и плотненько наматываем. Наматывать нужно плотно, потому что именно за счёт плотности этой примотки и приклейки, у нас провод будет прикреплён к самому штекеру. Обматывать нужно равномерно чтобы не оставалось пустот.

Если видим какие-то пустоты, через которые видны контакты, то мы в том месте дополнительно доматываем. Вот в принципе и всё, завязываем ниточку. Можно и так оставить, но эти узелки они со временем развяжутся, и эта нитка начнёт слезать. А можно дополнительно пропитать клеем. Лично я пропитываю ещё раз сверху клеем, и если этот клей прозрачный, то он пропитает, и при высыхании он как будто залакирует эту поверхность. Даём клею хорошенько пропитаться, и у нас в итоге получится, когда клей высохнет, у нас получится такой, можно сказать монолитный, корпус, который будет очень прочно держаться, и по надёжности будет не хуже нового. Кончено он будет выглядеть не так презентабельно, не так привлекательно, но тем не менее свои функции он будет выполнять.

Вот и всё, теперь нужно оставить чтобы клей высох, это нужно сделать в подвешенном состоянии, чтобы этот штекер не коснулся грязи, либо какой-то бумаги, которая потом приклеится, и оторвав, вы оставите часть бумаги на штекере, и будет не красиво.

Рубрики: Радиолюбительская технология | Тэги: Радиолюбительская технология, ремонт наушников | Ссылка

Как паять тонкие провода наушников

Содержание

• Причины возникновения и диагностика неисправностей
• Пайка провода со штекером
• Другие разъемы
• Пайка с динамиком
• Как обойтись без паяльника
• Починка гарнитуры без пайки
• Причины возникновения и диагностика неисправностей
• Пайка провода со штекером
• Другие разъемы
• Пайка с динамиком
• Как обойтись без паяльника
• Починка гарнитуры без пайки
• Решение проблемы пайки тонких проводов:

Качественные наушники стоят недешево, но иногда они ломаются слишком быстро. Это не значит, что старую гарнитуру нужно сразу же выбрасывать и идти покупать новую. Самая частая поломка – истирание и разрыв провода в середине шнура либо в месте контакта с динамиком или штекером. Если нет желания или возможности добиться гарантийного ремонта, то можно починить устройство самостоятельно.

Причины возникновения и диагностика неисправностей

При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.

Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.

Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.

Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.

Пайка провода со штекером

Несложно спаять наушники своими руками. Приведенная инструкция актуальна для миниджека, но принцип мало отличается и в случае других разъемов.

Сначала нужно подготовить весь инструмент:

• паяльник;
• припой;
• жидкий флюс или канифоль;
• канцелярский нож;
• штекер.

Паяльник включают в сеть, чтобы он нагрелся. Делают надрез на 5-15 мм выше штекера, что бы обезопасить себя от потенциально изношенного участка.

Внутри есть от 3 до 4 проводов. Их перед пайкой надо очистить от резиновой изоляции на 10-15 мм, удалить 3-4 мм изолирующего лака. Сделать это можно при помощи канцелярского ножа или мелкозернистой наждачной бумаги.

Затем надо взять новый штекер, разобрать его и продеть провода в корпус. Если хотите оставить старый штекер, то с него придется аккуратно снять изоляцию.

Далее выбирают подходящую по диаметру термоусадочную трубку и прячут в нее провода. Лишнюю длину заранее обрезают. (Этот шаг можно пропустить.)

Для пайки надо залудить провода и контакты от наушников – покрыть припоем кончик паяльника, коснуться им каждого провода, приложенного изначально к канифоли, таким же образом обработать контакты.

Соединяя контакты, нельзя перепутывать положение каждого провода.

Схемы подключения наушников к стандартным штекерам

После пайки наушники подключают и проверяют их работоспособность. Если все в порядке, то изолируют оголенную часть термоусадкой или изолентой. Новый штекер надо просто собрать, а на старый надеть резиновый наконечник от ручки (закрепить его можно клеем).

Другие разъемы

При починке других разъемов меняется не схема пайки наушников, а порядок подключения контактов. Если в случае двухконтактного соединения ошибиться сложно, то 5 проводов вполне можно перепутать.

В трехпиновом штекере медный провод присоединяется к наибольшему контакту, а два цветных к оставшимся малым. Если микрофона нет, то 4 провода можно таким же образом подключить к штекеру этого типа, единственное отличие — медных кабелей два вместо одного, их нужно скрутить друг с другом. Если же он есть, то последний провод (четвертый или пятый) отвечает за микрофон, для него есть специальный контакт.

Пайка с динамиком

Иногда контакт разрывается внутри динамика. В таких случаях ремонт начинают с разбора наушников. Стараются не трясти и не дергать устройство, чтобы избежать отрыва платы, осматривают конструкцию и находят поврежденное место. Все разорванные провода придется спаять.

Если кабель оборвался у “входа” в наушник, а из-за строения корпуса вытащить его не получается, то лучше сделать надрез у основания. Обрезают шнур на 20 мм от конца переходника. Надо снять 80 мм самого толстого изоляционного слоя. То же самое сделать со внутренней изоляцией, но аккуратно, чтобы не задеть провода. Далее очищают и лудят кончики по стандартной схеме.

Вставляют шнур в корпус и поочередно выпаивают старые провода, припаивая на те же места новые. После окончания пайки собирают наушник и сразу тестируют на работоспособность. Если звук плохого качества или полностью отсутствует, то разбирают корпус и заново осматривают контакты. Нельзя исключать вероятность повреждений, не связанных с динамиками.

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Починка гарнитуры без пайки

Гарнитура отличается наличием регулировки громкости и встроенного микрофона. В ее шнуре скручено 4-5 проводов вместо трех, поэтому AUX-кабелем можно починить только обычные наушники.

Если не хочется отказываться от этих функций, то можно найти аналогичный кабель с работающим штекером. Его можно взять от устройства со сломанными динамиками и микросхемами – они все равно не подлежат ремонту.

Удаляют лишнюю резину и лак описанным выше образом. Однако лишних проводов не останется – все из них нужно правильно сопоставить и скрутить. Для повторной изоляции подойдет любой метод.

Иногда найти подходящий шнур сложно. Можно попробовать подсоединить новый штекер, просто обмотав контакты соответствующими проводами. Важно изолировать их друг от друга. Но этот способ ненадежен – лучше найдите паяльник.

Качественные наушники стоят недешево, но иногда они ломаются слишком быстро. Это не значит, что старую гарнитуру нужно сразу же выбрасывать и идти покупать новую. Самая частая поломка – истирание и разрыв провода в середине шнура либо в месте контакта с динамиком или штекером. Если нет желания или возможности добиться гарантийного ремонта, то можно починить устройство самостоятельно.

Причины возникновения и диагностика неисправностей

При регулярной деформации соединяющих кабелей провода внутри них перетираются и могут порваться. Участки наибольшего риска – соединение кабеля с динамиком или штекером.

Однако при механическом воздействии вроде сильного удара (падения тяжелого угловатого предмета — ящика, например) или сжатия (сдавливания между дверью и косяком) это может случиться с любым местом.

Диагностику без специальных средств начинают с прощупывания кабеля. Согните большим пальцем провод под прямым углом. Двигайтесь вниз и следите за звуком в наушниках. Если при каком-то положении звук появится или станет громче, то это и есть место перелома. Попробуйте покрутить штекер и динамики, руководствуясь той же логикой.

Если у вас есть тестер, то сделайте то же самое, смотря на значения сопротивления. Если провод нигде не поврежден, то показания не будут меняться вне зависимости от его положения.

Пайка провода со штекером

Несложно спаять наушники своими руками. Приведенная инструкция актуальна для миниджека, но принцип мало отличается и в случае других разъемов.

Сначала нужно подготовить весь инструмент:

• паяльник;
• припой;
• жидкий флюс или канифоль;
• канцелярский нож;
• штекер.

Паяльник включают в сеть, чтобы он нагрелся. Делают надрез на 5-15 мм выше штекера, что бы обезопасить себя от потенциально изношенного участка.

Внутри есть от 3 до 4 проводов. Их перед пайкой надо очистить от резиновой изоляции на 10-15 мм, удалить 3-4 мм изолирующего лака. Сделать это можно при помощи канцелярского ножа или мелкозернистой наждачной бумаги.

Затем надо взять новый штекер, разобрать его и продеть провода в корпус. Если хотите оставить старый штекер, то с него придется аккуратно снять изоляцию.

Далее выбирают подходящую по диаметру термоусадочную трубку и прячут в нее провода. Лишнюю длину заранее обрезают. (Этот шаг можно пропустить.)

Для пайки надо залудить провода и контакты от наушников – покрыть припоем кончик паяльника, коснуться им каждого провода, приложенного изначально к канифоли, таким же образом обработать контакты.

Соединяя контакты, нельзя перепутывать положение каждого провода.

Схемы подключения наушников к стандартным штекерам

После пайки наушники подключают и проверяют их работоспособность. Если все в порядке, то изолируют оголенную часть термоусадкой или изолентой. Новый штекер надо просто собрать, а на старый надеть резиновый наконечник от ручки (закрепить его можно клеем).

Другие разъемы

При починке других разъемов меняется не схема пайки наушников, а порядок подключения контактов. Если в случае двухконтактного соединения ошибиться сложно, то 5 проводов вполне можно перепутать.

В трехпиновом штекере медный провод присоединяется к наибольшему контакту, а два цветных к оставшимся малым. Если микрофона нет, то 4 провода можно таким же образом подключить к штекеру этого типа, единственное отличие — медных кабелей два вместо одного, их нужно скрутить друг с другом. Если же он есть, то последний провод (четвертый или пятый) отвечает за микрофон, для него есть специальный контакт.

Пайка с динамиком

Иногда контакт разрывается внутри динамика. В таких случаях ремонт начинают с разбора наушников. Стараются не трясти и не дергать устройство, чтобы избежать отрыва платы, осматривают конструкцию и находят поврежденное место. Все разорванные провода придется спаять.

Если кабель оборвался у “входа” в наушник, а из-за строения корпуса вытащить его не получается, то лучше сделать надрез у основания. Обрезают шнур на 20 мм от конца переходника. Надо снять 80 мм самого толстого изоляционного слоя. То же самое сделать со внутренней изоляцией, но аккуратно, чтобы не задеть провода. Далее очищают и лудят кончики по стандартной схеме.

Вставляют шнур в корпус и поочередно выпаивают старые провода, припаивая на те же места новые. После окончания пайки собирают наушник и сразу тестируют на работоспособность. Если звук плохого качества или полностью отсутствует, то разбирают корпус и заново осматривают контакты. Нельзя исключать вероятность повреждений, не связанных с динамиками.

Как обойтись без паяльника

Если у вас нет паяльника, то это не критично. Описанная методика прекрасно подойдет для обычных наушников без микрофона и управляющих кнопок. К сожалению, она бесполезна, если шнур оборвался поблизости от динамика.

Отрезают часть кабеля с разъемом не короче 7 см, снимают ножом резиновую оплетку, оголив примерно 2 см. Очистить лак можно при помощи наждачки или зажигалки. Чтобы не испортить проводок, периодически огонь надо тушить. Нагар легко снимается пальцами, но нужно дождаться остывания.

Делают надрез на несколько сантиметров выше штекера, чтобы гарантированно избавиться от стертого места.

Скручивают все парные проводки как можно плотнее. Если их больше трех, то два лишних (ответственных за микрофон) можно спрятать или обрезать, ввод звука при этом перестанет работать. Иногда расцветки совпадают, но лучше проверить комбинацию, вставив разъем в гнездо плеера со включенной музыкой.

Для изоляции используют изоленту, обработав каждую отдельную пару. После этого соединяют их и обмотают в 3-5 слоев. Можно воспользоваться широким скотчем (подойдет и малярный) или тонкими термотрубками.

Починка гарнитуры без пайки

Гарнитура отличается наличием регулировки громкости и встроенного микрофона. В ее шнуре скручено 4-5 проводов вместо трех, поэтому AUX-кабелем можно починить только обычные наушники.

Если не хочется отказываться от этих функций, то можно найти аналогичный кабель с работающим штекером. Его можно взять от устройства со сломанными динамиками и микросхемами – они все равно не подлежат ремонту.

Удаляют лишнюю резину и лак описанным выше образом. Однако лишних проводов не останется – все из них нужно правильно сопоставить и скрутить. Для повторной изоляции подойдет любой метод.

Иногда найти подходящий шнур сложно. Можно попробовать подсоединить новый штекер, просто обмотав контакты соответствующими проводами. Важно изолировать их друг от друга. Но этот способ ненадежен – лучше найдите паяльник.

Многие сидя за своим любимым персональным компьютером, любят, проводя время в просторах интернета параллельно ещё веcти деловые переговоры со своими товарищами, смотреть фильм или слушать музыку.

Конечно же все знают для того что бы вербально общаться через интернет необходим микрофон, а для того что бы слушать музыку нужны колонки или наушники. Можно, безусловно, использовать специальное устройство – так называемую гарнитуру, которая объединяет в себе и микрофон и наушники. Чем впрочем, многие и пользуются.

Всё вроде бы хорошо, но даже самая хорошая гарнитура выходит из строя, из-за того что перетираются проводки связывающие микрофон с наушниками. Вполне естественно, что при поломке гарнитуры, многие не бегут за новой в ближайший магазин, а берут в руки паяльник с отвёрткой и принимаются её ремонтировать. Разобрать гарнитуру, как правило, не сложно, а вот с заменой проводков могут возникать определённые сложности (оно и не удивительно ведь гарнитура считается ширпотребом неподдающимся ремонту).

Решение проблемы пайки тонких проводов:

Итак, «проблемы с проводками», их сложно зачистить, чтобы потом нормально залудить и припаять. Они очень тонкие, жутко хрупкие и к тому же покрыты слоем изолирующего лака. Зачистить их при помощи нождачки или ножа не реально, а опаливать тоже не желательно, потому что они становятся ломкими и могут окислиться. Выход, конечно, есть – и он очень прост и доступен. Вам понадобится обычная таблетка Аспирина, который продаётся в любой аптеке.

Берёте проводок, прикладываете к таблетке и лудите его паяльником без особой сложности. Я не знаю за счёт чего это происходит, но, при помощи аспирина сразу снимается лак, и тонкие проводки лудятся почти идеально и без особых усилий (рисунок №1)

Рисунок №1 – Обгоревшая таблетка аспирина

Сразу хочу предостеречь о том, что когда таблетка плавится, выделяется весьма неприятный запах, так что проветривайте помещение после такого лужения проводков.

как припаять (поменять) штекер к наушникам, схема подключения штекера

При использовании наушников у каждого из нас, наверняка, наступал такой момент, когда они начинают работать хуже, либо вообще не работают. Также бывает, что один из наушников работает, а другой нет.

Самая частая причина таких поломок — это перелом провода в месте входа в штекере провода, так как в этом месте он наиболее часто гнется, что и приводит к его разрыву.

Обратите внимание: механическая прочность медных проводов достаточно высока, но не долговечна.

Подготовка к пайке

Для пайки нам потребуется:

• паяльник;
• припой;
• флюс;
• нож для зачистки проводов;
• заранее купленный штекер.

Необходимо подготовить рабочее место так, чтобы на столе не было ничего лишнего и не отвлекало от процесса. Порядок работ следующий:

1. 1. Устанавливаем паяльник так, чтобы он не прикасался своим жалом ни к чему, включаем его в сеть.
   2. Обрезаем старый штекер на расстоянии 15-30мм для того, чтобы избавиться от проблемного участка провода.

1. Зачищаем провод наушников. В разных случаях бывает отличное количество проводов. Если это наипростейшие китайские экземпляры, то их должно быть 3: по каналу на каждое «ухо» и общий провод на ноль. Бывают случаи, когда вообще идет все в одном канале и используется всего 2 провода, а в месте раздвоения идет спайка каналов. Определяем, какой провод является одним из каналов и землей. В случае если определили 2 земли, не расстраиваемся, — их будем паять на 1 место.
2. Разбираем новый штекер. Отдавайте предпочтение экземплярам как на картинке.
   Сам штекер достаточно надежный, а пружинка на его конце не дает проводу перегибаться в будущем. Также контакты внутри имеют достаточно места, чтобы их легко смог припаять даже самый неопытный человек.

Приступаем к пайке

Соединение проводов сваркой и пайкой

Самым ответственным этапом при ремонте наушников является именно этот, так как от него зависит работа наушников, а также количество раз переделывания в дальнейшем.

Это интересно! Электропроводка в квартире своими руками — пошаговая инструкция

При ремонте рекомендуется следовать пошаговой инструкции:

1. 1. Продеваем провод через кожух штекера.
   2. Далее продеваем провод через пружинку.
   3. Облуживаем зачищенные провода каждый по отдельности. Для этого понадобится покрыть его флюсом, а после набрать немного олова на жало паяльника и покрыть проводки оловом.
   4. Облуживаем контакты штекера аналогично предыдущему пункту.
   5. Припаиваем провода к контактам. Рекомендуем начинать сначала с общего канала, а потом уже левый и правый. Выполняйте так, как показано на картинке.

1. После чего зажимаем кабель зажимом, это позволит дольше сохранять провод от переломов, и не дает его подвижке в местах припаивания.
2. Далее изолируем контакты. Если у вас есть термо-рукав, то его следует надеть после пружинки. Если ее нет, то изолируем с помощью изоленты, для того чтобы каналы не замыкались на корпус.
3. Завязываем маленький узелок на проводе как можно ближе к контактам для того, чтобы провод не вырвался из-под штекера, конечно, если этот узелок будет помещаться в штекер. Если же нет, не стоит, так как вы не закроете его.
4. Закрываем штекер.
5. Проверяем исправность наушников: вставляем в плеер и пользуемся на здоровье.

Ремонт со старым штекером

Подобный ремонт осложняется тем, что не каждый штекер разборный, вследствие чего придется приложить немного фантазии для его ремонта, который не потребовался бы в очередной раз.

В таком случае надо зачистить старый штекер до контактов. Эти контакты облуживаются, готовятся к пайке. После этого надо подумать над тем, чтобы защитить эти самые контакты от механического воздействия. В данном случае решение ограничивается только вашей фантазией.

Это интересно! Ремонт пульта для телевизора своими руками: фото-инструкция по устранению неисправностей

Изготовление штекера из силикона и терморукава

Берется рукав, продевается через него провод. Процедура повторяется, как с новым штекером, но в этом случае необходимо заранее определить с помощью мультиметра, какой контакт является нулевым, а какие являются каналами.

После припаивания штекер заливается силиконом. Надевается термохомут, который обдается горячим воздухом.
И вот — готов новый штекер, который должен быть достаточно крепок.

Совет мастера: рекомендуется использовать разборные штекера, так как они подлежат ремонту несколько раз, в ином случае выполненный ремонт продержится недолго.

Смотрите подробную видео-инструкцию, как поменять штекер и припаять к нему наушники:

РЕШЕНО: ЦВЕТА проводки для замены разъема 3,5 мм? — Turtle Beach Ear Force XO Four

Игровая гарнитура с полноразмерными наушниками и съемным всенаправленным микрофоном. Поставляется с аудиоадаптером Xbox One и кабелем обновления micro USB. Выпущен в 2014 г.

25 вопросов Посмотреть все

Алекс Эллам @алекселлам

Реп: 23

2

1

Опубликовано: 15 марта 2018 г.

Опции

• Постоянная ссылка
• История
• Подписаться

В моей гарнитуре нет звука ни из одного динамика, я попытаюсь заменить разъем 3,5 мм.

У меня зеленый провод, красный провод, скрученный зеленый/красный с золотой медью и просто золотой провод.

Что делает каждый из этих проводов и какой провод к какой части нового разъема подходит??

Любая помощь была бы кстати.

Спасибо.

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 1

Отменить

Выбранное решение

Фивайз_ @phiwise_

Реп: 133

3

Опубликовано: 15 марта 2018 г.

Опции

• Постоянная ссылка
• История

Википедия предполагает, что вы, вероятно, захотите снова прикрепить его с наконечником, прикрепленным к левому каналу, первым кольцом, прикрепленным к правому каналу, вторым кольцом, прикрепленным к земле, и рукавом, прикрепленным к каналу микрофона, как указано здесь.

Был ли этот ответ полезен?

Да №

Оценка 2

Отмена

Самый полезный ответ

Энтони Ребеллон

Рем: 61

1

1

Опубликовано: 12 августа 2018 г.

Опции

• Постоянная ссылка
• История

Красный и зеленый скрученный микрофонный провод. Вы должны сначала отделить медь вокруг него, потому что это заземляющий провод для микрофона. Я сделал то же самое с моей гарнитурой XO4 Turtle Beach.

Красный — правая сторона

Зеленый — левый

скрученный Зеленый/красный — микрофон

Вся медь заземлена

Был ли этот ответ полезен?

Да №

Оценка 5

Отменить

Филип П

Рем: 13

2

Опубликовано: 7 января 2020 г.

Опции

• Постоянная ссылка
• История

Подпишитесь на эти

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Дэвид Уордл @davidwardle

Рем: 25

3

Опубликовано: 18 июня 2020 г.

Опции

• Постоянная ссылка
• История

Вот!

Все провода (всего 5) покрыты лаком и требуют лужения перед пайкой.

Примечание к схеме важно. Вы можете подумать, что у вас есть только 4 провода, как только вы сняли изоляцию.

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Шон Кокс

Рем.: 1

Опубликовано: 12 февраля 2020 г.

Опции

• Постоянная ссылка
• История

Спасибо всем, кто пробует этот томоз, когда прибудет вилка, пожелайте мне удачи

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Майкл Тодд

Рем. : 1

Опубликовано: 12 февраля 2020 г.

Опции

• Постоянная ссылка
• История

У меня есть красный и синий, завернутые в медь, и белый, завернутый в зеленый. Означает ли это, что медная обмотка заземлена, белая — микрофонная, красная — левая, а синяя — правая?

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

рка.смит

Рем.: 1

Опубликовано: 2 августа 2020 г.

Опции

• Постоянная ссылка
• История

Кто-нибудь знает проводку к плате в наушниках, так как мои провода были выдернуты из платы

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Майкл Тодд

Рем.: 1

Опубликовано: 2 августа 2020 г.

Опции

• Постоянная ссылка
• История

У меня больше нет наушников, но остались эти

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Джон Хансбергер

Рем: 13

1

Опубликовано: 23 августа 2020 г.

Опции

• Постоянная ссылка
• История

У меня есть Turtle Beach Recon x50, и некоторые из приведенных выше инструкций были противоречивыми, вводящими в заблуждение или расплывчатыми, что привело к тому, что мне пришлось перепаивать, что было неинтересно, и поэтому я публикую для ясности.

Предупреждение: Не обожгитесь!

Я вырезал имеющийся разъем 3,5 мм от другой гарнитуры. Просто пришлось подключить провода вот так.

Подготовка:

Шаг 1: Обожгите эмаль, чтобы обнажить около 1 см меди. Шлифовка кончиков может помочь, но это деликатный процесс.

Шаг 2: Аккуратно отделите белый пух, а затем срежьте или сожгите его.

Шаг 3:

Луженые провода. (Паять в 1000 раз проще, если к проводу уже приклеено немного припоя. Используйте флюс, чтобы припой лучше стекал по проводу.)

Распиновка проводов:

Зеленый провод: левый канал (наконечник)

Красный провод: правый канал (2-е кольцо)

Красно-зеленая витая пара: оба соединены вместе с ЗАЗЕМЛЕНИЕМ (3-е кольцо)

Белый провод: микрофонный канал (4-е кольцо)

Проверено, работает.

Надеюсь, это поможет!

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Киран @guppy181

Рем.: 1

Опубликовано: 9 февраля 2022 г.

Опции

• Постоянная ссылка
• История

Я только что заменил aux на гарнитуре Turtle Beach Recon 500 2021, и эта тема оказалась полезной, поэтому я публикую то, что обнаружил, чтобы помочь другим.

Обрезал провод и отпилил 2 провода: белый лакированный провод с обмотанным вокруг него медным экранирующим проводом, красный и зеленый лакированные экранированные провода намотаны на два других провода зеленого и синего цвета. Итого 6 разноцветных проводов. После множества исследований, проб и ошибок было найдено решение:

Размотайте медный экранирующий провод и зеленый и красный экраны и скрутите эти 3 провода вместе, это провода заземления.

Белый лакированный провод микрофона

Зеленый провод был правым наушником

Синий провод был левым наушником

Дополнительная помощь, провода плохо паяются из-за лака, вы можете использовать зажигалку и наждачную бумагу, чтобы открыть хороший контакт ИЛИ лучшее решение Я обнаружил, что нужно разогреть паяльник до 400°C+, капнуть жидким припоем на кончик паяльника и протолкнуть лакированную проволоку через каплю на паяльнике. Это просто расплавит лак, и после удаления проволока будет лужиться по мере продвижения, для этого может потребоваться пара капель припоя, так как плавление лака делает припой грязным и странным. Надеюсь это поможет!

Был ли этот ответ полезен?

Да №

Оценка 0

Отмена

Проблема со схемой разъема Hyper x cloud 2 — Kingston HyperX Cloud II

Игровая гарнитура Kingston HyperX Cloud II — это гарнитура, разработанная Kingston. Это устройство поставляется с гарнитурой, съемным микрофоном и встроенным аудиоконтроллером USB и совместимо с большинством вычислительных устройств. Номер модели: KHX-HSCP-RD

81 вопрос Посмотреть все

Арма Дестек

Рем: 73

2

2

Размещено: 16 мая 2017 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Привет,

Я использую HyperX Cloud 2 уже несколько недель. Однако несколько дней назад кабель застрял, погнулся, а кончик 3,5-мм разъема для наушников TRRS раскололся надвое.

Я заказал сменное гнездо TRRS 3,5 мм, но еще не определился с правильными соединениями для пайки на гнезде.

Может ли кто-нибудь предложить помощь в их поиске и, возможно, дать совет по пайке?

С уважением

ЦВЕТ КАБЕЛЯ

Цвет микрофона: красный и золотой

Цвет динамика: ЗЕЛЕНЫЙ, СИНИЙ, КРАСНЫЙ И ЗЕЛЕНЫЙ

Ответьте на этот вопрос У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 6

Отмена

Самый полезный ответ

ДжошЛ @частыйвелосипедист

Рем: 121

Опубликовано: 12 ноября 2017 г.

Опции

• Постоянная ссылка
• История

Пытаясь починить разъем HyperX Cloud 2, я прочитал множество сообщений о том, как ремонтировать 4-контактный разъем. Все схемы подключения соответствовали четырем проводам, которые были видны после того, как я снял изоляцию.

Но к моему удивлению, когда я зачистил изоляцию, там было пять проводов!

Как и ожидалось, был красный провод для правого канала, зеленый провод для левого канала, красный и зеленый провода для микрофона, а также бирюзовый и медный провода.

Я не смог найти ни одной схемы, которая конкретно соответствовала бы Hyperx Cloud 2, поэтому мне просто пришлось выяснить это, просмотрев другие схемы и обдумав, как можно подключить разъем.

Вот проводка, которую я закончил, и она отлично сработала для меня.

Совет, также известный как полюс 1: припаяйте провода цвета морской волны и меди. Я считаю, что они называются «общие», которые некоторые люди называют «землей».

2-я нижняя секция, также известная как Полюс 2: красный провод, который является правым каналом.

Контакт 3: Зеленый провод — левый канал

Контакт 4: Красный и зеленый провод — микрофон.

Надеюсь, это поможет!

Был ли этот ответ полезен?

Да №

Оценка 10

Отменить

Изначально этот ответ был на другой вопрос.

Джаефф @jayeff

Респ: 377.4k

9

310

1,3к

Опубликовано: 28 января 2017 г.

Опции

• Постоянная ссылка
• История

Привет,

Возможно, в кабеле сломан провод в месте входа в разъем.

Лучше заменить вилку и создать новое соединение.

Поскольку это игровая гарнитура, я предполагаю, что она имеет 4-контактный штекер (TRRS).

Вот ссылка на поставщика. Это не рекомендация использовать их, это просто показано, чтобы дать представление о стоимости и подтвердить, что это то, что у вас есть. Вы без сомнения найдете более подходящих поставщиков

http://www.ebay.com.au/bhp/3-5mm-4-pole

Вот ссылка на видео, где показано, как подключить кабель к вилке .

https://www.youtube.com/watch?v=zqyVUHv4…

Поскольку существует 2 стандарта подключения проводов (см. изображение ниже), возможно, вам придется использовать омметр для определения правильные соединения. Лучший способ сделать это — отрезать кабель не менее чем на 2 дюйма от штекера, снять оболочку обратно к штекеру, чтобы обнажить провода, снять немного изоляции с каждого из проводов, а затем с помощью омметра. , проверьте между штекерным разъемом и каждым проводом, чтобы определить, куда он идет. Запишите цвет провода и к какому контакту он подключен, тогда вы будете знать, как подключить их к новому штекеру. Вы можете обнаружить, что есть два провода заземления (возможно), 1 для динамиков и 1 для микрофона. Поэтому они оба подключаются к соответствующему контакту заземления для вашего типа подключения.

Подходящие омметры (функцию можно найти в цифровом мультиметре) можно приобрести в крупных хозяйственных магазинах примерно за 10 долларов.

Был ли этот ответ полезен?

Да №

Оценка 5

Изначально этот ответ был на другой вопрос.

Цербер764

Реп: 49

1

Размещено: 11 мая 2018 г.

Опции

• Постоянная ссылка
• История

У моих детей есть игровая гарнитура Hyper X Cloud Core (KHX-HSCC-BK), которую они используют на PS4. Слишком частое выдергивание шнура вместо вилки привело к тому, что правое ухо и микрофон были мертвы. Я знал, что разрыв был рядом с вилкой, потому что вы могли шевелить кабелем и получать прерывистый звук в правом ухе. Зная это, я купил сменный штекер TRRS 3,5 мм (4-контактный … правый, левый, заземление, микрофон) онлайн, чтобы выполнить ремонт.

Я обрезал основной кабель примерно в дюйме от вилки. Я нашел два внутренних многожильных провода; белый и черный. Внутри белого провода было 3 дополнительных провода; Синий, зеленый и красный/зеленый. Внутри черного провода было 2 дополнительных провода; Красный и медный. Таким образом, всего 5 разных проводов в основном кабеле… и 4 точки подключения на штекере TRRS.

Цвет проводов может быть разным, в зависимости от марки/модели гарнитуры. Поэтому, если у вас нет точных настроек, которые я описываю ниже, вам придется проверить непрерывность с помощью мультиметра (на неразорванных жилах… То есть, если какая-либо из них все еще работает). У меня была непрерывность между Синим и полюсом 1 (наконечник) и Медью и полюсом 3 (поэтому левое ухо все еще работало). Оставшиеся 3 провода: нет непрерывности (поэтому правое ухо и микрофон не работали). Чтобы выяснить, куда идут оставшиеся 3 провода, мне пришлось аккуратно отшлифовать пластик на старом разъеме с помощью инструмента Dremel, чтобы добраться до проводов и соединений. Я определил следующее на своей гарнитуре:

Красный (микрофон) подключается к полюсу 4. (Гильза, верхнее кольцо, 3-е кольцо)

Два провода, медный И красный/зеленый (земля), подключаются к полюсу 3. (2-е кольцо)

Зеленый (правое ухо) к полюсу 2. (1-е кольцо)

Синий (левое ухо) к полюсу 1 (наконечник).

Кроме того, вам может понадобиться быстро сжечь кончики проводов после их зачистки и перед пайкой. На них есть покрытие, которое нужно сжечь, чтобы обеспечить хорошее соединение. Это может быть немного сложно, если вы не знакомы с такими вещами, вы же не хотите повредить эти очень тонкие провода. Затем я очистил провода от обгорания покрытия (черного нагара) спиртовыми салфетками. Припаять эти маленькие провода к маленьким точкам соединения на новом разъеме тоже было непросто. (Вероятно, не лучший проект для новичка, который учится паять.) Вам могут пригодиться видео на YouTube по этой теме, IE: выполните поиск «Как заменить штекер на игровой гарнитуре».

Я также использовал кусок термоусадочной трубки, чтобы сделать кабель и новое штекерное соединение немного плотнее и, надеюсь, прочнее. Теперь мы снова в действии, и теперь, когда я разобрался, будущий ремонт (если потребуется) будет проходить быстро.

Итог: игровые гарнитуры стоят слишком дорого, чтобы их можно было просто выбросить, если кабель или вилка повреждены. Поскольку у меня уже были подходящие инструменты и припой, моя стоимость была ограничена моим временем и примерно 2 долларами за штекер и доставку (штекер стоил меньше, чем доставка) … дешевле, чем покупка плана замены. Я надеюсь, что вы найдете этот пост полезным.

PS — О чем вам не скажут в магазинах электроники: Если вам когда-нибудь понадобятся недорогие наушники с микрофоном (у меня есть один на всякий случай), зайдите в раздел мобильных телефонов. У них часто есть наушники с микрофоном, которые стоят менее 10 долларов. Они работают на PS4. Часто игровые наушники стоят от 50 долларов и выше. Большинство сотрудников не подумают о наушниках с микрофоном… а если и знают, то им сказали не упоминать об этом. Просто убедитесь, что у него есть штекер TRRS 3,5 мм.

Был ли этот ответ полезен?

Да №

Оценка 4

Альберт не Эйнштейн @electrojoe_not

Рем: 49

2

Опубликовано: 9 января 2021 г.

Опции

• Постоянная ссылка
• История

Спасибо за ответы и помощь в ответах выше.

Только что отремонтировал моих сыновей Cloud Stinger Core, номер детали : HX-HSCSC-BK, ссылка на официальный сайт продукта HyperX здесь, для PS4.

У меня сработало следующее:

#1 Красный = правый

#2 Зеленый = левый

#3 Белый (шнур с медной обмоткой) = микрофон

#4 Медная по кругу белый (#3 вверху) + синий + синий с медной обмоткой = земля.

Был ли этот ответ полезен?

Да №

Оценка 4

Отменить

Майкл Сарджент

Рем: 37

1

Опубликовано: 1 января 2018 г.

Опции

• Постоянная ссылка
• История

Привет, я хотел сказать спасибо за информацию. Я починил проводку HyperX Cloud Stinger.

Провода немного другого цвета. Смотрите изображение от JoshL для нумерации позиций. Каждый провод нужно немного зачистить (около 3 мм), поджег спичкой или зажигалкой, а затем слегка отшлифовать снаружи. Если больше сгорело, обрежьте это. См. № 2 и № 4, где красные провода были слегка обожжены, чтобы открыть медь.

Совет, также известный как полюс 1: припаяйте белый и медный провода. Я считаю, что они называются «общие», которые некоторые люди называют «землей». Белый находится внутри оголенного медного провода и его нужно немного зачистить, прижигая спичкой или зажигалкой.

2-я нижняя секция, она же Полюс 2: красный провод, это правый канал.

Контакт 3: Зеленый провод — левый канал

Контакт 4: Красно-белый (полосатый) провод — микрофон.

Спасибо

Майкл

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

сквотч @squatch6892

Рем: 37

1

Опубликовано: 23 марта 2018 г.

Опции

• Постоянная ссылка
• История

Хорошо, мой сыновья кот пожевал провода на своем, я приклеиваю схему проводов, которую выложил на Imgur. Обратите внимание, что цветные провода (красный, зеленый и медный с красным) покрыты непроводящим лаком, его можно легко сжечь зажигалкой, чтобы восстановить соединение. Если у вас есть термоусадочная пленка для покрытия каждого провода, отлично, если не изолента, то подойдет, просто очень громоздкая.Теперь большой многожильный медный провод — это не просто то, на что он похож, внутри него есть изолированный белый провод.Вы должны следовать схеме подключения CTIA для разъема 3,5 мм для Xbox 1. Обязательно скрутите красный/медный провод с простым медным проводом (тот, который намотан на белый провод), это ваши заземляющие провода, они припаяны к КОЛЬЦУ 2. Зеленый провод остается от динамика и припаивается к НАКОНЕЧНИКУ. Красный провод — это правый динамик и припаян к КОЛЬЦУ 1. Белый провод (немного обрезав изоляцию) припаян к ВТУЛКУ. Надеюсь, все это поможет.

View post on imgur.com

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

Джус @onejus

Рем: 25

1

Опубликовано: 6 июня 2018 г.

Опции

• Постоянная ссылка
• История

У меня HyperX Cloud II и разъем сломался пополам. Моя проводка внутри совершенно другого цвета, чем та, что выше.

Белый и медный — Припаяны к одному

Синий — к полюсу 2

Зеленый — к полюсу 3

красный/белый в полоску — припаян к полюсу 4.

Работает идеально… если после многих попыток пайки шнур коротковат 🙂

Редактировать — он отлично работает на всем остальном, т.е. на телефоне/ipad/ПК… но без микрофона на xbox. Вернуться к доске для рисования.

Редактировать 2 — перемонтировано на следующее и на этот раз работает на xbox/pc и т.д…0003

полюс 2 — синий

полюс 3 — зеленый

полюс 4 — белый (тот, который был обернут внутри медной проводки.

Надеюсь, это поможет кому-то также с облаком hyperX ii.

Был ли этот ответ полезен?

Да №

Оценка 2

Отменить

Бенлонсдейл

Рем: 25

1

Опубликовано: 19 декабря 2018 г.

Опции

• Постоянная ссылка
• История

Как раз пришлось ремонтировать аналогичную гарнитуру той же марки.

Правильная распиновка была —

кольцо 1 — зеленый — левый динамик

кольцо 2 — красный — правый динамик

кольцо 3 — красный/медный + медный окружающий белый провод — общая земля

кольцо 4 — белый — микрофон

Надеюсь, это поможет…

Этот ответ был полезен?

Да №

Оценка 2

Отменить

Брехт Дебюшер @metalcored00d

Рем: 13

1

Опубликовано: 4 июня 2018 г.

Опции

• Постоянная ссылка
• История

Я обнаружил, что просто заменить оборванный кабель и впаять в плату левого наушника НАМНОГО проще. Я думал, что с моими наушниками покончено, поэтому я открыл их и понял, что на самом деле их довольно легко починить. Однако на данный момент я починил его только со звуком, без микрофона. Но я буду искать кабель с 5 проводами, чтобы починить и это!

Вот как это выглядит с новым кабелем (взятым из старой сломанной пары):

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Изначально этот ответ был на другой вопрос.

Кайл Медрик

Рем: 13

1

Опубликовано: 20 июля 2019 г.

Опции

• Постоянная ссылка
• История

Это очень поздно, но поищите жидкую изоленту, это волшебное вещество для тех же целей, что и изоленты, но заполняет все пробелы, даже если они крошечные 🙂

Был ли этот ответ полезен?

Да №

Оценка 1

Аббат Л. Матени @abbe5710

Рем: 13

1

Опубликовано: 14 августа 2019 г.

Опции

• Постоянная ссылка
• История

A (( ОГРОМНОЕ)) спасибо всем, кто прокомментировал с советами этот пост — адаптер гарнитуры okinuma моего сына погнулся после того, как его младший брат уронил устройство с еще подключенными, а наш старший больше беспокоился о своем младшем брате не чувствовал себя хуже, чем потеря дорогого рождественского подарка — так что, само собой разумеется, у мамы была миссия починить эти наушники!

В этой ветке было так много полезной информации, что я просто подумал, что добавлю пару вещей, которые я почерпнул в процессе, для всех начинающих, которые, как и я, подходят к этому с нулевой пайкой. опыт!

Поскольку в этих наушниках есть микрофон, как указывали другие выше, вам необходимо убедиться, что вы приобрели правильный сменный адаптер — вам понадобится TRRS или 4-полюсный адаптер.

Лично я, просмотрев несколько видеороликов, показывающих, как припаять существующий кабель наушников к заменяющему адаптеру, вместо этого решил купить недорогой 4-контактный удлинитель кабеля наушников (один конец вилка, один конец — розетка) и просто отрезать ненужную гнездовую часть и подключите удлинительный провод к существующему проводу гарнитуры (чтобы дать мне провода для работы, а не такую ​​​​маленькую поверхность для пайки И для увеличения досягаемости нашей гарнитуры!).

Схема проводки гарнитуры Окинума не была размещена нигде, что я мог найти в Интернете, но указатели здесь помогли мне сузить круг возможностей!

После того, как сломанный адаптер и оболочка были удалены, провода были:

+Синий

+Зеленая/черная полоса

+Красная/медная полоса

Белая оболочка с +медным проводом с красным проводом, проходящим через центр it

Между тем, адаптер-удлинитель, который я купил, имел традиционный:

+Синий +Зеленый +Медь + Красный

Мне пришлось угадать и проверить, что представляет собой каждый из проводов наушников — после снятия пластиковой внешней оболочки на каждом я просто скрутил провода, которые, как мне казалось, соответствовали каждому сигналу. .

• Это не даст вам никакого результата при такой попытке тестирования! **

Разочаровавшись в отсутствии ЛЮБЫХ результатов после примерно 5 попыток, я нашел эту ветку и нашел другого человека, у которого были проблемы с тестированием таким способом, но не видел, чтобы кто-нибудь разъяснял, что **ЭТО НЕ БУДЕТ РАБОТАТЬ* * (Я полагаю) это потому, что каждый провод покрыт своего рода эмалью, чтобы предотвратить короткое замыкание проводов, когда они заключены в кожух рядом с другими.

Поэтому, когда на YouTube видео показывают, как кто-то нагревает провода зажигалкой или просто паяльником перед пайкой, я полагаю, что это было сделано для удаления эмали, а также для сжигания тонких волокон ткани, которые вкраплены в каждый сверхтонкий провод. , для подготовки поверхности к приему припоя.

Еще одна замечательная вещь, которую я узнал в этой теме, это то, что медный провод в отдельной белой оболочке микрофона является заземлением и должен быть подключен к основному заземлению — так что всего у меня было три провода, которые нужно соединить вместе (земля от переходник, от оболочки микрофона и заземления основного наушника)

Наконец, после всего, что было выяснено, Александрия выше дала мне последний совет, который спас положение — красный провод от белой оболочки микрофона покрыт СУПЕР тонким прозрачным пластиком, который также нужно будет удалить перед пайка!

После многих проб и ошибок я, конечно, многому научился, это были соединения, которые работали для этой конкретной гарнитуры, если кому-то нужно знать:

• Синий к синему (левый)
• Зеленый к зеленой/черной полосе ( Правильно)
• Красный к красному (микрофон)
• Медь/красная полоса к меди от оболочки микрофона к меди в кабеле адаптера (заземление)
• Я надеюсь, что, возможно, мои идеи для новичков могут помочь кому-то еще супер новичку в этом! Большое спасибо за всю помощь!

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Марк Браунсмит

Реп: 13

1

Опубликовано: 2 июля 2020 г.

Опции

• Постоянная ссылка
• История

Я только что починил свою гарнитуру для мальчиков Cloud Stinger, купленную в Великобритании примерно в 2018 году. медно-синий скрученный провод ушел на землю. Hyperx отказался предоставить какую-либо информацию.

Был ли этот ответ полезен?

Да №

Оценка 1

Отменить

Тим Шолте Любберинк

Рем.: 1

Опубликовано: 12 августа 2020 г.

Опции

• Постоянная ссылка
• История

Это правильная настройка для облака Hyperx 2

слева: синий

справа: зеленый

красный и зеленый (скрученный): V

Оба провода из черного рукава заземлены.

это работает, пробовал сам

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Янисс Муссауи

Рем: 13

2

Опубликовано: 8 апреля 2021 г.

Опции

• Постоянная ссылка
• История

Хорошо, ребята, я решил проблему. Я делюсь этим с вами, потому что лично я был заблокирован.

Синий = левый

Зеленый = правый

Белый = микро

Красная полоса = масса

Медь = масса

Необходимо отделить медь, которая окружает белый провод.

Потом берешь этот медь, соединяешь его с красным полосатым проводом.

После этой операции (отделить белый и медный провод, затем соединить медный и красный полосатый провод) у вас будет всего 4 провода.

Надеюсь поможет кто был в моем случае, для информации мой шлем hyper x cloud 2 вот этот:

https://www.amazon.fr/HyperX-Cloud-Casqu…

(видел несколько моделей cloud 2, положил на всякий случай, так как ввел меня в заблуждение, живу во Франции, может что изменится что-то)

Теперь мой шлем точно как раньше! Даже лучше, потому что мой микрофон раньше не работал! Наконец-то я могу наслаждаться этим!!

Наконец, Hyper X Cloud 2, его разъем соответствует стандарту CTIA (см. фото)

Был ли этот ответ полезен?

Да №

Оценка 0

Отмена

РЕШЕНО: Может ли кто-нибудь помочь мне определить, какие провода идут слева, справа, заземления — Kingston HyperX Cloud II

Игровая гарнитура Kingston HyperX Cloud II — это гарнитура, разработанная Kingston. Это устройство поставляется с гарнитурой, съемным микрофоном и встроенным аудиоконтроллером USB и совместимо с большинством вычислительных устройств. Номер модели: KHX-HSCP-RD

81 вопрос Посмотреть все

Марк Мерфи @воу

Рем: 37

3

1

Опубликовано: 30 сентября 2016 г.

Опции

• Постоянная ссылка
• История
• Подписаться

Для справки: это левая подушечка для наушников. К микрофону в правом нижнем углу ведут золотой и красный провода

Ответил! Посмотреть ответ У меня тоже есть эта проблема

Хороший вопрос?

Да №

Оценка 3

Отмена

Выбранное решение

Джаефф @jayeff

Респ: 377.4k

9

310

1,3к

Опубликовано: 30 сентября 2016 г.

Опции

• Постоянная ссылка
• История

Привет,

Обычно есть стандарт с разъемами для наушников, НО некоторые производители меняют их местами, чтобы сделать это соединение «запатентованным». части.

Вот 2 изображения, показывающие 2 наиболее вероятных варианта подключения. Первое — обычное (стандартное подключение, второе — стандартное, а другое — более распространенное). наконечник разъема . Скорее всего, это будет левый динамик. Следующая точка на разъеме известна как кольцо 1 , и это правый динамик, следующий — кольцо 2 которое в зависимости от производителя является либо общим (массой), либо микрофоном. Последнее соединение — это втулка , которая снова является либо общей, либо микрофонной.

Надеюсь, это поможет.

Был ли этот ответ полезен?

Да №

Оценка 8

Отмена

Самый полезный ответ

холапеко @holapeco

Реп: 109

1

1

Размещено: 20 мая 2017 г.

Опции

• Постоянная ссылка
• История

Мне пришлось починить разъем для гарнитуры на Hyper X cloud II. Я также не мог найти точную разводку проводов. Когда вы отрежете сломанный домкрат и сорвете ткань/резиновый шнур, вы увидите следующие цвета.

Синий, зеленый, красный/зеленый и еще один черный рукав. В этом черном рукаве микрофонные провода, зачистите их, и вы увидите красный и медный. Проводка: синий левый динамик, зеленый правый динамик, заземление Reg / Green и снова красный с медью — это микрофон. Важно… Для красного и медного проводов микрофона медь является заземлением, поэтому ее необходимо припаять к красному/зеленому, а затем припаять к новому штырю заземления. Затем припаяйте синий провод слева, зеленый справа и красный провод микрофона к микрофону, и ваша гарнитура должна вернуться к жизни.

Был ли этот ответ полезен?

Да №

Оценка 9

Отменить

Кисстибор14

Рем: 73

1

1

Опубликовано: 24 сентября 2018 г.

Опции

• Постоянная ссылка
• История

Трос сломался через 2 года использования, пришлось заменить. Вот как я это сделал:

Был ли этот ответ полезен?

Да №

Оценка 6

Отменить

Александрия @r96лайм

Рем: 37

1

Опубликовано: 20 июня 2017 г.

Опции

• Постоянная ссылка
• История

Я профессионал в области аудио/света и могу подтвердить, что все приведенные выше ответы верны. Я хотел снять переключатель и ручку регулировки громкости на своей паре из-за дрянного горшка, который потрескивал с тех пор, как я купил банки, в остальном это вполне приемлемые компьютерные наушники. Я зачистил провода и нашел микрофонный красный +/медный (заземляющий) кабели в черной оболочке, а также правый (зеленый) и левый (синий) кабели для банок, а также заземление динамика, которое представляет собой два полосатых кабеля перед переключателем. , и один после. Пара замечаний:

1. Экранирование на них сделано из безумно тонкого прозрачного пластика, настолько сильного, что вам не нужно пытаться снять его перед пайкой, если у вас есть паяльник с достаточно высокой температурой.

2. Сняв переключатель, я вскрыл его, и в нем было больше, чем просто кастрюля и простой переключатель, хотя я не смотрел так внимательно. Я получаю значительно больше усиления от гарнитуры после ее снятия, и у меня нет проблемы, когда она трещит и одно ухо отрезается.

Был ли этот ответ полезен?

Да №

Оценка 3

Отменить

будельрум @будельрум

Рем: 13

2

1

Опубликовано: 25 ноября 2016 г.

Опции

• Постоянная ссылка
• История

Ну, кажется, я разобрался:

Два наушника соединены последовательно (белый кабель), а микрофон подключен отдельно (черный кабель).

Черный и белый кабели подключены к входному разъему для наушников.

Я называю часть наушников на вашем изображении левой частью .

Разъемы на левом наушнике Я называю с 1 по 3 слева направо:

1.) Левый наушник V+

2.) GND

3.) Правый наушник V+ (просто припаян туда для фиксации место, на самом деле он не подключен к левому наушнику)

Проводка к разъему точно такая же, как на фотографии @jayeff

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Дон Дженнингс @dawnandzack

Рем. : 1

Опубликовано: 25 января 2018 г.

Опции

• Постоянная ссылка
• История

Мне очень тяжело! Мы купили эти наушники Cloud II для моего 10-летнего ребенка, который только что случайно выдернул провод из левого головного убора. Я рад припаять провода обратно… но мои провода другого цвета, чем те, которые вы все, кажется, цитируете?!

У нас есть медный, медный/красный, зеленый/серебряный и синий!

Пожалуйста, подскажите, что куда?!!!

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Канами @канами

Рем. : 1

Опубликовано: 11 октября 2018 г.

Опции

• Постоянная ссылка
• История

Я сломал разъем для наушников на гарнитуре cloud2, все остальное в порядке, но он не может подключиться, потому что я случайно выдернул разъем из его корпуса (использовался около полугода), и теперь мне интересно, как его спаять, я есть 4 кабеля, зеленый, синий, красный / медный и медный с белым кабелем посередине, ничего не могу найти в Интернете, кажется, они делают все наушники с разными кабелями, которые я вижу

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Иврит Лок

Рем. : 1

Опубликовано: 28 декабря 2020 г.

Опции

• Постоянная ссылка
• История

Итак, у меня проблема с цветами проводов. Если бы я мог понять, что это за цвет, я бы смог их запачкать. Цвета: красный, красный и медная полоса, медь и белая пластиковая оболочка, покрывающая другой медный провод. У кого-нибудь есть

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

rauh.georg

Рем: 1

2

Опубликовано: 28 декабря 2020 г.

Опции

• Постоянная ссылка
• История

Это помогает?

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Сетка @gridfixer

Рем.: 1

Опубликовано: 5 апреля 2021 г.

Опции

• Постоянная ссылка
• История

У меня наушники Kingston Hyper x Cloud II. У меня сломался разъем для наушников, поэтому я купил новый разъем с винтами, чтобы не паять. Отверстия для винтов были обозначены буквами R, L, V и символом заземления.

Провода, ведущие к моей гарнитуре, были: синий, зеленый, красный/медный и белый провод, обернутый медными проводами.

Я обнаружил, что у меня работает следующее:

Синий провод идет на L

Зеленый провод идет на R

Красный/медный провод идет на V to V

Теперь все отлично работает! Тесты микрофона идеальны, звук чистый и правильно маршрутизируется.

Был ли этот ответ полезен?

Да №

Оценка 0

Отменить

Как починить изношенный кабель наушников

Автор: Tyler (и 12 других участников)

• Избранное: 27
• Завершено: 26

Сложность

Умеренная

Шаги

8

Необходимое время

15 — 25 минут

Секции

1

• Как починить изношенный кабель наушников 8 шагов

Флаги

0

• НазадНаушники
• Полный экран
• Опции

• История
• Скачать PDF
• Править
• Перевести
• Встроить это руководство

Введение

Устали менять старые наушники? Вот пошаговое руководство по ремонту изношенных кабелей наушников экологически эффективным и доступным способом. Это руководство потребует навыков пайки.

• Паяльная рабочая станция
• Бессвинцовый припой
• Клеевой пистолет
• Инструмент для зачистки/обжима проводов

• сменный разъем для наушников

  Доступно для продажи на Amazon

  Купить

1. • org/HowToDirection»>

     Отрежьте над изношенной частью кабеля кусачки.

   • Используя кусачки, снимите приблизительно один дюйм покрытия провода.

   • Будьте осторожны, чтобы не врезаться слишком глубоко в провод.

   Редактировать

2. • После зачистки провода четыре провода должны быть оголены. Провода должны быть трех разных цветов.

   • org/HowToDirection»>

     Красный: правый канал

   • Золото/медь: земля

   • Синий/зеленый: левый канал

   • Скрутите вместе два провода заземления.

   Редактировать

5. Редактировать

6. Редактировать

7. • org/HowToDirection»>

     Протяните провода через каждое отверстие и снова оберните их.

   • На третьем рисунке показана схема подключения каждого провода.

   • Затем скрутите каждый провод между собой, чтобы закрепить его на проводе. Это видно на втором снимке.

   Редактировать

8. • Припаяйте каждое отверстие вывода, соединяя провод с выводом.

   • org/HowToDirection»>

     Ваши паяные соединения должны полностью закрывать отверстие и окружать провод.

   • После подключения каждого провода используйте каплю горячего клея, чтобы закрепить провода и предотвратить их касание друг друга.

   Редактировать

9. • Привинтите корпус обратно к домкрату и проверьте свою работу.

   • Если звук включается и выключается, это ошибка подключения. Чтобы исправить это, посмотрите на паяные соединения и убедитесь, что провода полностью подключены к выводам. Если нет, нанесите больше припоя на стыки, покрывая провод.

   Редактировать

Почти готово!

Финишная черта

Отменить: я не завершил это руководство.

26 других людей завершили это руководство.

Автор

с 12 другими участниками

Значки: 9

+6 еще значков

Команда

Как заменить 3,5-мм аудиоразъем, чтобы починить ваши старые наушники

Хорошие наушники могут звучать как музыка для ваших ушей, когда они работают правильно, но настоящая боль, когда они не работают. 3,5-мм разъем для наушников, который шел в комплекте с вашей любимой парой банок, — одно из его самых слабых мест. Итак, как заменить 3,5-мм аудиоразъем, если наушники перестали работать?

Обратите внимание, что это руководство относится только к разъемам для наушников 3,5 мм. Комбинированные разъемы с микрофонами имеют дополнительный набор проводов, которые необходимо припаять для работы.

Как работает разъем для наушников?

Прежде чем объяснять, что нужно сделать, чтобы починить наушники, имеет смысл изучить, как работает 3,5-мм аудиоразъем. Это поможет вам определить проблему, которую вы пытаетесь решить.

Разъемы для наушников

3,5 мм состоят из трех контактов с полосками между ними. Каждый контакт выполняет свою роль, как показано на диаграмме выше. Наконечник обрабатывает левостороннее аудио, кольцо обрабатывает правостороннее аудио, а втулка действует как заземление. Наушники обычно все еще работают до некоторой степени, когда один из этих проводов отключен.

Что нужно, чтобы починить сломанный разъем для наушников 3,5 мм?

Вам понадобится несколько инструментов, чтобы починить разъем для наушников. Паяльник, тепловая пушка и набор кусачек/инструментов для зачистки проводов значительно облегчат работу. Наряду с этим вам также потребуются некоторые расходные детали.

• Разъем для наушников 3,5 мм
• Канифольный флюс/вазелин
• Кусок термоусадки

Шаг 1. Поиск неисправности

Перед заменой и ремонтом разъема для наушников необходимо найти неисправность. Будет легко сказать, где неисправность, если ваш разъем для наушников имеет внешнее повреждение. Однако, если повреждение находится внутри кабеля, вам нужно будет точно определить место, прежде чем вы сможете начать.

Вы можете сделать это, подключив наушники к устройству и перемещая кабель при воспроизведении звука. Если вы переместите кабель и получите обратную связь, вы узнаете, где разрыв. В нашем случае мы имеем сломанный разъем для наушников и отлично работающий кабель.

Шаг 2. Извлеките сломанный разъем 3,5 мм

Наш разъем для наушников довольно громоздкий, с массивным корпусом, внутри которого находятся провода. Это значит, что мы не смогли попасть в сам разъем и пришлось его срезать.

Если на наушниках есть разъем 3,5 мм из мягкой резины, вы можете снять его, чтобы увидеть провода внутри. Соблюдая максимальную осторожность, используйте набор кусачек, чтобы разрезать резину или пластик, закрывающий разъем для наушников. Это в конечном итоге обнажит провода внутри. Пока вы будете осторожны, вы сможете увидеть, какой провод подключается к каждой части разъема для наушников.

Те, у кого металлические или другие жесткие корпуса разъема для наушников 3,5 мм, такие как наш, должны будут снять разъем и полагаться на цвета проводов в качестве ориентира.

Шаг 3. Определите правильную проводку разъема для наушников

Вы сможете увидеть, какие провода подключаются к каждой части разъема для наушников, с которым вы работаете, если вы удалите внешний слой. Отметьте каждый провод, чтобы запомнить их позже, прежде чем снимать разъем для наушников.

Если, как и мы, вы имеете дело с разъемом для наушников 3,5 мм, который нельзя открыть, вам придется самостоятельно разобраться с проводкой. Существует несколько стандартов, используемых для окраски разъемов наушников 3,5 мм. Это означает, что невозможно гарантировать тип проводки, которую вы найдете, поскольку некоторые провода с разъемом 3,5 мм бывают одного цвета.

В следующей таблице показана одна из наиболее распространенных цветовых конфигураций разъема 3,5 мм, но у вас она может отличаться.

Left audio	Blue
Right audio	Red
Ground	Green

Шаг 4. Добавление термоусадки к кабелю

Перед пайкой вам необходимо добавить термоусадку к кабелю наушников. Вы можете сдвинуть его вниз по длине кабеля, но пока не используйте для этого тепловую пушку, так как это будет сделано позже.

Нам также пришлось сдвинуть кожух разъема для наушников и внутреннюю изоляционную трубку вниз по кабелю, но у вашего разъема 3,5 мм этого может не быть.

Шаг 5. Подсоединение провода разъема для наушников

Первый провод, который нужно припаять, это провод заземления. Этот провод подключается к разъему внутри разъема для наушников, и обычно он находится дальше всего от кончика разъема.

Зачистите заземляющий провод, который вы определили ранее, примерно на 3 мм, прежде чем лужить конец небольшим количеством припоя. Вы также можете добавить небольшую каплю припоя на муфту внутри разъема для наушников. Для этой работы вам понадобится точный паяльник с тонким жалом.

Сожмите две капли припоя вместе и нагрейте, чтобы соединить две части. Небольшое количество канифольного флюса поможет сформировать прочную связь.

Шаг 6.

Подключение кольца разъема для наушников и проводов наконечника

Подключение левого и правого проводов выполняется так же, как подключение провода заземления. Крайне важно, чтобы вы оставляли как можно меньше оголенных проводов и припоя, так как внутри 3,5-мм разъема не будет много места, чтобы избежать коротких замыканий.

В нашем случае мы начали с припайки правого аудиопровода к кольцевому соединению внутри разъема 3,5 мм. Затем мы припаяли левый аудиопровод к разъему наконечника.

Шаг 7. Применение термоусадки и проверка ремонта наушников

Имеет смысл быстро протестировать наушники, прежде чем заклеивать их. Используя приложение для тестирования стерео с разъемом 3,5 мм на вашем смартфоне, вы можете убедиться, что звук идет с нужных сторон ваших наушников.

Термоусадка

обеспечивает прочность паяных соединений, а также защищает внутреннюю часть разъема 3,5 мм от короткого замыкания. Просто сдвиньте термоусадку вниз по кабелю, приложите тепло, а затем прикрепите основной корпус к разъему 3,5 мм.

Поиск и устранение неисправностей Ремонт разъема для наушников 3,5 мм

При таком ремонте может быть сложно с первого раза правильно провести проводку и пайку. Если у вас возникли проблемы с ремонтом, вы можете воспользоваться приведенными ниже советами по устранению неполадок, чтобы упростить поиск правильного решения.

• Левый и правый : Неправильная пайка наконечника и кольца приведет к переключению левого и правого звука. Это решается правильной перепайкой этих соединений.
• Нечеткий звук : Нечеткий или искаженный звук в наушниках может быть признаком плохого качества одного или нескольких соединений. Это может быть из-за грязи или плохой пайки, и вы можете исправить это, перепаяв соединение.
• Нет звука : Подобно нечеткому звуку, отсутствие звука является признаком плохого соединения. Если ваша пайка выглядит хорошо, вы также можете проверить кабель наушников, чтобы убедиться, что он не имеет разрывов.

Самостоятельный ремонт 3,5-мм разъема для наушников

г.

Самостоятельный ремонт наушников может стать отличным способом сэкономить деньги и сохранить ваши гаджеты в рабочем состоянии. Вам просто нужно убедиться, что у вас есть навыки пайки, чтобы выполнить ремонт разъема для наушников 3,5 мм гладко и чисто.

Пайка Самые тонкие провода, когда-либо придуманные: моддинг наушников

Я могу использовать этот блог для размещения в основном статей, связанных с iPhone или программным обеспечением, но я 920:47 am Студент электротехники, и как EE, я люблю хорошее, чистое оборудование. Поэтому, когда на днях моя любимая пара наушников сдохла, моей первой мыслью была гарнитура для iPhone из коробки и, что более важно, насколько эти наушники отстойные. Моими любимыми наушниками по выгодной цене КОГДА-ЛИБО являются Skullcandy Full Metal Jackets, прежде всего потому, что я купил их в TJ Maxx за 25 долларов. В общем, у них есть силиконовые прокладки, которые изолируют звук, вместо гипер неудобных наушников для iPod, которые выпадают и звучат как дерьмо. Я был очень расстроен, когда мои FMJ сломались, но, к счастью, сломанная часть была на штекере наушников. То есть сами оба наушника до сих пор работают нормально, только штекер сдох. Моя мысль состояла в том, чтобы отрезать дрянные наушники iPhone от их кабеля (который включает в себя микрофон и кнопку дистанционного управления) и привить их к моим любимым FMJ.

Единственное, что меня останавливает? Эти отвратительные, адские многожильные провода с акриловой изоляцией:

Традиционный метод обработки одножильной акриловой изоляции – это наждачная бумага – вы просто шлифуете пластиковую оболочку проводника. Проблема ЗДЕСЬ в том, что, очевидно, они НЕ одноцепочечные. Попытка отшлифовать их даже самой мелкой наждачной бумагой приводит к потрепанному беспорядку, который выглядит как истертая хлопковая нить. Однако, не сняв изоляцию, вы не сможете спаять провода вместе или каким-либо иным образом выполнить какое-либо соединение. Другой метод — попытаться расплавить акрил паяльником, но это может привести к грязному пластику на утюге и, что более важно, длительное тепловое воздействие имеет тенденцию расплавлять оболочку дальше по проводу.

Обратите внимание на моего друга, фонарик-карандаш справа. ИДЕЯ!Факел быстро справляется с изоляцией. Однако обратите внимание на вторичное пламя: это изоляция, сгоревшая ЗА пятном непосредственно в пламени горелки. Подготовка соединения к пайке.

Мой любимый метод: техника плавления заставила меня задуматься, и, будучи пиротехникой, вскоре я увидел карандашный фонарик на своей скамейке и устроил мозговой штурм. Как оказалось, прямое сжигание акрила работает довольно хорошо, а при экстремальном нагреве горелки проволока нагревается так быстро, что у нее недостаточно времени, чтобы передать большую часть этого тепла верхней оболочке. Результатом является довольно чистое снятие изоляции, по крайней мере достаточное для хорошего паяного соединения. Настоящий трюк — двигаться БЫСТРО! Поджигайте только самый конец, потому что обычно этого достаточно, чтобы акрил загорелся еще на несколько миллиметров вверх по проводу, и как только вы увидите, что провод начинает светиться, уберите огонь, потому что так вы узнаете, что нет огня. больше изоляции на эту часть (она уже сгорела), и если вы оставите ее там, провод расплавится почти мгновенно, и вам не с чем будет работать.

Подготовленная проволока. Это трудно увидеть, но если вы присмотритесь, вы сможете различить немного другой металлический вид ближе к концу. Это слегка закопченный, но неизолированный провод. Припой, с небольшим уговором, прилипнет к этому.

Теперь нужно припаять провода. Вы их раздели и подготовили, но они все еще очень хрупкие. Я использовал два набора пинцетов, чтобы намотать два конца друг на друга. На самом деле все это требует большого терпения.

Термоусадочная трубка села. Синий кусок слева должен пройти через все, а за ним есть еще один красный, чтобы пройти еще раз.

После того, как стык зафиксирован достаточно, чтобы не развалиться во время пайки, можно приступать к пайке. Провода настолько малы, что припой на самом деле не прилипает, поэтому вам нужно как можно быстрее расплавить припой на утюг, но с соединением ПРЯМО посередине. Если вы все сделаете правильно, вы получите большую расплавленную бусину НА утюге, но с проволокой, проходящей через ее середину. Перетащите его вверх и вниз по проводам, и этого будет достаточно, чтобы спаять их вместе. Старайтесь не оставлять лишнего — он хрупкий и эти провода не могут толком гнуться. Кроме того, НЕ ЗАБЫВАЙТЕ ПЕРВУЮ НАДЕВАТЬ ТЕРМОУСАДОЧНУЮ ТРУБКУ. Я НЕ МОГУ ЭТОГО ПОДТВЕРЖДАТЬ, Я ВСЕГДА ЗАБЫВАЮ . Я использовал несколько кусков, два очень маленьких на отдельных проводниках, затем, по крайней мере, два на всю систему для прочности.

Еще один полезный совет — использовать горелку для усадки трубок. Вы не хотите, чтобы трубка попала в пламя, иначе она загорится. Вы также не хотите оставлять факел направленным на него надолго, это необходимо. Хитрость заключается в том, чтобы махать пламенем так, чтобы шлейф горячего воздуха над ним лизал трубку. Когда это произойдет, вы увидите, что трубка быстро сожмется. Продолжайте двигаться вперед и назад, пока не перестанете уменьшаться. К этому нужно привыкнуть, так что, возможно, потренируйтесь, прежде чем сжигать кабель наушников.

Готовый продукт — вещь красивая. Хорошо, может быть, нет, но это в основном потому, что у меня закончилась белая термоусадочная трубка. Ну что ж.

Кишки. Разобранный шнур Skullcandy и дрянные наушники для iPhone на своем месте: разрезаны на части. Слава. Это законченный продукт, кроваво-красная термоусадочная трубка и все такое. С положительной стороны, мои FMJ теперь снова работают, а также с микрофоном и кнопкой удаленного воспроизведения/паузы/ответа/отбоя для загрузки!

Но подождите! Если вы когда-нибудь пробовали делать это самостоятельно дома, вы, вероятно, заметили что-то особенное в наушниках iPhone. А именно, что за ДЬЮС это красно-зеленый поворот?

Что это за красно-зеленый поворот и что он делает в моем правом наушнике?!

Как оказалось, это кабель микрофона. В этом есть смысл — есть два провода заземления медного цвета, по одному для каждого наушника, красный провод для правого наушника и зеленый провод для левого. Остается как минимум один провод для микрофона, поэтому один из красно-зеленых витков, вероятно, также является заземлением, а другой — для микрофона. Я предполагаю, что кнопка на гарнитуре замыкает линию возврата микрофона на землю, и аппаратное обеспечение iPhone ищет это, но в основном это несущественно. Возможно, когда-нибудь я с ним поиграю, но пока у нас есть все, что нужно.

Настоящий вопрос на данный момент заключается в том, что делает этот поворот, идущий до правого наушника? Короткий ответ? Ничего. Скрутка просто тупиковая в наушниках, подключены только провода красный и земля. Так что можете просто игнорировать их. Не знаю, почему Apple решила оставить их без микрофона, но неважно. Отрежьте их, чтобы они не замкнули на паяные соединения, и это все, о чем вам нужно беспокоиться.  Оказывается, он используется в качестве FM-антенны для iDevices со встроенным радио. Не беспокойтесь о них, если у вас нет iPod Nano (и вы действительно пользуетесь радио).
