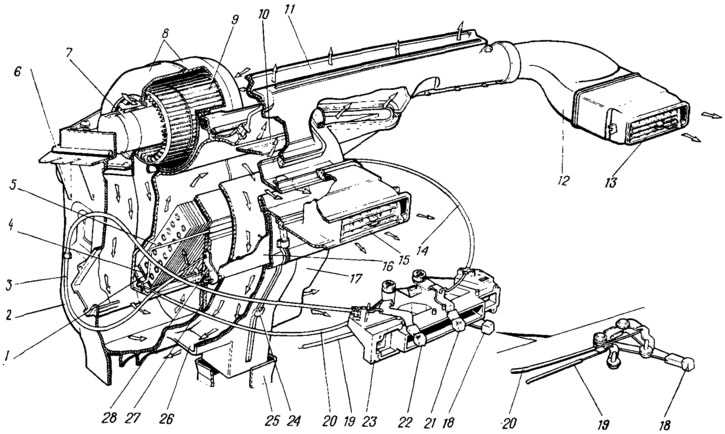

Схема печки ваз 2104: Печка Ваз 2104 — устройство системы отопления

Схема включения электродвигателя вентилятора отопителя

1. Руководства по ремонту
2. Руководство по ремонту ВАЗ 2105 (Жигули) 1980-1992 г.в.
3. Схема включения электродвигателя вентилятора отопителя



1 – монтажный блок; 2 – переключатель электродвигателя отопителя; 3 – дополнительный резистор;

4 – электродвигатель отопителя; 5 – выключатель зажигания; А – к выводу “30” генератора

Самостоятельный ремонт автозапчастей – это ответственная задача, к которой стоит подходить максимально серьезно. Порой неисправность запчасти ставит водителя врасплох, вынуждая тратить массу времени и денег на поиск хорошего СТО, однако есть и альтернативный вариант решения проблемы, для этого нужен небольшой запас знаний и набор инструментов.

Когда ремонтируется схема включения электродвигателя вентилятора отопителя ВАЗ 2105 Жигули, нужно быть предельно осторожным и не пренебрегать мелочами. Для ознакомления с вопросом нередко автолюбители используют различные интернет-порталы, посвященные автозапчастям. Некоторые из них пользуются узконаправленными форумами. Но, как правило, там предоставляется исключительно обобщенная информация, которая известна изначально. Где же найти достоверный источник, предлагающий действительно полезные вещи? Наш портал открыт для этого 24 часа в сутки. Онлайн-режим позволяет нам помогать клиентам в любое удобное для них время. Более того, разработана мобильная версия, доступная каждому желающему.

Подробное описание такого агрегата, как схема включения электродвигателя вентилятора отопителя ВАЗ 2105 Жигули имеет хорошую структуру с тематическими заголовками. Кроме того, всегда есть возможность ознакомиться с тонкостями монтажа. Нередко встречаются ситуации, когда водитель уверен в своих силах, но когда берется за работу, начинают возникать вопросы.

Благодаря нашему порталу, таких моментов можно легко избежать. Сайт – это база данных, обновляющаяся регулярно. Применяя ее как опору при ремонтных работах, автолюбитель получает серьезное преимущество. Каждая из статей имеет под собой достоверную опору, проверенную на практике.

Помимо руководства по ремонту, владелец личного авто сможет предотвратить массу поломок, возникающих из-за человеческого фактора, благодаря информации, расположенной на сайте. Пользователям представлена масса полезных рекомендаций для грамотной эксплуатации, которые помогут значительно подлить срок агрегата и избежать многих негативных последствий.

Online-поддержка — это отличный и максимально удобный способ получения необходимой информации. Еще один веский плюс – статьи пишутся для людей. Мы понимаем, что читатель будет делать всё своими руками, и стараемся сделать так, чтобы это было как можно удобнее и эффективнее. Используйте ресурс в любое время суток и найдите ответ на любой интересующий вопрос, касающийся автомобилей.

Скачать информацию со страницы

↓ Комментарии ↓



---

1. Эксплуатация автомобиля
1.0 Эксплуатация автомобиля 1.1. Пуск двигателя 1.2 Управление коробкой передач 1.3 Движение автомобиля 1.4 Торможение и стоянка 1.5 Эксплуатация нового автомобиля 1.6 Корректировка угла опережения зажигания 1.7 Меры предосторожности при эксплуатации автомобиля 1.8 Уход за кузовом 1.9 Хранение автомобиля

2. Техническое обслуживание автомобиля
2.0 Техническое обслуживание автомобиля 2.1 Операции технического обслуживания

3. Общие данные
3.0 Общие данные 3.1 Техническая характеристика автомобилей 3.2. Органы управления 3.3. Управление вентиляцией и отоплением салона 3.4 Моменты затяжки резьбовых соединений 3.5 Инструмент для ремонта и технического обслуживания 3.6 Применяемые горюче-смазочные материалы и эксплуатационные жидкости 3.7 Основные данные для регулировок и контроля

4. Двигатель
4.0 Двигатель 4.1 Возможные неисправности, их причины и методы устранения 4.2 Снятие и установка двигателя 4.3 Разборка двигателя 4.4 Сборка двигателя 4.5 Стендовые испытания двигателя 4.6 Проверка двигателя на автомобиле 4.7. Блок цилиндров 4.8. Поршни и шатуны 4.9. Коленчатый вал и маховик 4.10. Головка цилиндров и клапанный механизм 4.11. Распределительный вал и его привод 4.12. Система охлаждения 4.13. Система смазки 4.14. Система питания 4.15. Карбюратор 2105-1107010 4.16. Карбюратор 21051-1107010

5. Трансмиссия
5.0 Трансмиссия 5.1. Сцепление 5.2. Коробка передач 5.3. Карданная передача 5.4. Задний мост

6. Ходовая часть
6.0 Ходовая часть 6.1. Передняя подвеска 6.2. Задняя подвеска 6.3. Амортизаторы

7. Рулевое управление
7.0 Рулевое управление 7.1 Возможные неисправности, их причины и методы устранения 7.2. Осмотр, проверка и регулировка рулевого правления 7.3. Рулевой механизм 7.4 Тяги и шаровые шарниры рулевого механизма 7. 5 Кронштейн маятникового рычага

8. Тормоза
8.0 Тормоза 8.1 Возможные неисправности, их причины и методы устранения 8.2. Проверка и регулировка тормозов 8.3 Кронштейн педалей сцепления и тормоза 8.4 Вакуумный усилитель 8.5. Главный цилиндр 8.6. Передние тормоза 8.7. Задние тормоза 8.8. Регулятор давления задних тормозов 8.9. Стояночный тормоз

9. Электрооборудование
9.0 Электрооборудование 9.1 Возможные неисправности, их причины и методы устранения 9.2 Цепи, защищаемые предохранителями 9.3. Аккумуляторная батарея 9.4. Генератор 9.5. Стартер 9.6. Система зажигания 9.7. Освещение и световая сигнализация 9.8. Звуковые сигналы 9.9. Очиститель ветрового стекла 9.11. Электродвигатель вентилятора отопителя 9.12. Контрольные приборы 9.13. Система управления пневмоклапаном карбюратора

10. Кузов
10.0 Кузов 10.1 Возможные неисправности, их причины и методы устранения 10.2. Двери 10.3. Капот, крышка багажника, бамперы 10.4. Остекление кузова, омыватели ветрового стекла и стекол фар 10. 5 Панель приборов 10.6. Сиденья 10.7. Отопитель 10.8. Ремонт каркаса кузова 10.9. Лакокрасочные покрытия 10.10. Противокоррозионная защита кузова

11. Модификации автомобиля
11.0 Модификации автомобиля 11.1. Особенности ремонта автомобилей ВАЗ-21051 и ВАЗ-21053 11.2. Особенности ремонта автомобилей ВАЗ-2104 и ВАЗ-21043 11.3 Автомобили ВАЗ-21044 с системой впрыска топлива 11.4. Устройство системы центрального впрыска топлива

12. Электросхемы
12.0 Электросхемы 12.1 Интерактивная электросхема автомобиля ВАЗ-2105 12.2 Схема электрооборудования автомобиля ВАЗ-2104 12.3 Схема электрических соединений системы впрыска 12.4 Схема соединения комбинации приборов 12.5 Схема соединений контрольных ламп тормозной системы 12.6 Схема включения очистителей и омывателей фар 12.7 Схема включения электродвигателя вентилятора отопителя 12.8 Схема включения очистителя и омывателя ветрового стекла 12.9 Схема включения указателей поворота и аварийной сигнализации

Электронная печка на ваз 2107.

Модернизируем и меняем печку на «Семерке» своими руками

Автомобили ВАЗ, несмотря на свой возраст, до сих пор популярны среди автолюбителей. Исходя из количества недостатков отечественных машин, владельцы вынуждены прибегать к улучшению и модернизации тех или иных элементов транспортных средств. В этой статье пойдёт речь о тюнинге печки , так как она является слабым звеном транспортного средства.

Часто случается так, что стандартная печка ВАЗ 2107 не справляется с сильными морозами

Всем известно, насколько важным элементом для комфорта водителя и пассажиров является отопительная система автомобиля в зимние холодные периоды. Замерзание стёкол и холод в машине создают огромный дискомфорт. Рассмотрим основные варианты улучшения печки транспортного средства.

Причины некачественного обогрева салона ВАЗ-2107

Для решения проблемы необходимо устранить её первоисточник. Потому, прежде чем рассказать о вариантах улучшения отопительной системы семёрки разберёмся с причинами возникновения неполадок с отоплением транспортного средства.

Основными причинами некачественного обогрева салона ВАЗ-2107 чаще всего бывают:

1. Протечки крана отопительной системы;
2. Низкий уровень подачи воздуха из дефлектора;
3. Громкое функционирование двигателя отопительной системы;
4. Некачественная подача тёплого воздуха в .

Исходя из вышеперечисленных причин неполадок печки, можно сделать выводы, что для улучшения её работы важно провести модернизацию крана и дефлекторов, устранить неполадки радиатора и усовершенствовать работу вентилятора.

Как видим, не очень серьёзные переделки смогут пассажиров и водителя. Важно, что модернизация печки не требует значительного опыта и может быть осуществлена самостоятельно владельцем автомобиля без помощи профессионалов.

Варианты усовершенствования печки ВАЗ-2107 своими руками

Рассмотрим, как улучшить работу отопительной системы отечественной семёрки исключительно своими силами.

Начинаем модернизацию отопительных элементов с замены штатного крана на более надёжное изделие. Кран находится в передней части салона машины в области ног пассажира. Иногда, автовладельцы узнают о его местонахождении только в случае протечки охлаждающей жидкости. Протечка доставляет много неприятностей владельцу, особенно в холодную пору. Антифриз вытекает под ноги пассажира, приходится сушить не только коврики, а и обшивку машины. А также охлаждающая жидкость содержит вещества, которые неблагоприятно влияют на здоровье человека. Устранить протечку важно в кратчайшие сроки.

Замещение обычного крана аналогичным новым изделием помогает решить вопрос только на незначительный промежуток времени. Специалисты советуют несколько вариантов решения этой проблемы. Как вариант можно заменить штатный кран машины изогнутой герметичной трубкой. Таким образом, протечки устраняются, однако, возникает другое неудобство. Отсутствие крана не даёт возможности перекрывать подачу охлаждающей жидкости в радиатор отопителя. Летом в салоне машины будет очень жарко. Более приемлемым вариантом решения вопроса является монтаж обычного крана для воды на подачу антифриза в радиатор печки в моторном отсеке машины.

Единственным неудобством при такой модернизации будет необходимость открывать для манипуляций с краном.

Ещё одним недостатком в работе отопительной системы ВАЗ-2107 является некачественная работа дефлектора, который находится со стороны водителя. Это провоцирует запотевание стекла, что ухудшает обзор водителю и может стать причиной аварийной ситуации. Для улучшения работы дефлектора его усовершенствуют с помощью установки в него небольшого вентилятора. Чаще всего для этого используются запчасти из компьютерной техники. Для монтажа надо снять дефлектор и подготовить в нём место для установки вентилятора. Питание вентилятора лучше вывести на отдельную кнопку, что будет более практично в использовании.

Следующим этапом тюнинга является устранение неполадок радиатора. На ВАЗ-2107 чаще всего устанавливались габаритные медные или алюминиевые радиаторы. Причиной некачественной их работы чаще всего может быть возникновение засорений системы отопления. Для улучшения обогрева салона транспортного средства надо провести полную очистку радиатора и деталей системы охлаждения и отопления. Важно использовать качественные охлаждающие жидкости для машины и не заливать воду вместо антифриза. Таким образом, вы сможете уберечь систему отопления от возникновения протечек и засорений.

Самым радикальным и действенным способом доработки печки ВАЗ-2107 своими руками считается замена штатного вентилятора аналогичным изделием из отечественной восьмёрки. Такой вариант позволит увеличить подачу тепла в салон транспортного средства радиатором и улучшить его обогрев. Вентиляторы с восьмёрки характеризуются более высокой частотой вращения, низким уровнем потребления энергии. Для установки нового изделия надо разобрать нижнюю часть печки, чтобы добраться до вентилятора и провести его демонтаж. Он в дальнейшем больше не понадобится. Чтобы установить вентилятор из восьмёрки, надо подрезать гребень, который отвечает за подачу воздуха к полу автомобиля. На место штатного изделия устанавливается более мощный вентилятор восьмёрки с пятью лопастями. Очень важно надёжно его закрепить. Для корректной работы вентилятора желательно заменить также резистор и регуляторы на аналогичные изделия с ВАЗ-2108. А также кнопка включения вентилятора подлежит замене на кнопку от ВАЗ-2108. Штатная кнопка семёрки может быстро перегореть через разницу в подаче тока.

В зимнее время года возрастает необходимость отопления салона автомобиля, и те, кто занимаются самостоятельными доработками своих машин, решаются на . Если установить дополнительную печку на ВАЗ-2107, в машине станет гораздо теплее, а на прогревание уйдёт меньше времени.

Где взять ещё одну печку

Так как на отечественных автомобилях, например, на ВАЗ-2107, не позволяет постоянно поддерживать комфортную температуру в салоне из-за самого устройства, то водители могут установить дополнительную печку на ВАЗ-2107. В самом деле, если на улице температура ниже минус 10, то радиатор уже плохо справляется со своей задачей, и сделать обогрев быстрее смогут только две печки в ВАЗ-2107.

Чаще всего для дополнительного обогрева салона используется аппарат китайского производства на 12 вольт, с шестью каналами справа и шестью каналами слева (по 3 на каждый вентилятор).

При заказе второй китайского производства необходимо учитывать расположение выходных патрубков, которые запитываются в систему. От них будет зависеть положение вашей новой отопительной системы при установке.

Система позволяет производить забор воздуха из салона двумя вентиляторами. Регулировка скорости обычно есть в каждом устройстве, и лучше остановиться на трёхступенчатой регулировке.

Печные системы могут быть не только на два, но и на один вентилятор с тремя выходными патрубками. Даже такая маленькая дополнительная печка способна прогреть салон до плюс 25 за 2–3 минуты.

Установка китайской печки

Установка дополнительной печки на ВАЗ-2107 очень проста. В дополнительной печке запитываются только вентиляторы. Одни провод (обычно чёрного цвета) необходимо кинуть на массу. Вентиляторы располагаются в пластиковом корпусе, и с железом самой коробки никак не контактируют.

Бросаем провод на реле, которое позволяет переключать скорость. Оно обычно трёхступенчатое, и располагается на панели приборов. Там же располагается и помпа, и кнопки-переключатели скорости. В общем, ничего сложного, главное, найти место на панели приборов, куда можно установить свою печку.

Ещё одна помпа

Дополнительная помпа на печку ВАЗ-2107 также способна улучшить обогрев в автомобиле. Помпа обычно устанавливается рядом с аккумулятором и шлангами. При установке необходимо снять один шланг, который идёт непосредственно от блока. Одеваете этот шланг к дополнительной помпе. От блока шланг должен отходить к носовой части помпы, а шланг на выход идёт уже к печке.

Питание на дополнительную помпу берётся с кнопки обогрева заднего стекла. От двигателя дополнительной помпы идёт всего один плюсовой провод, а сам корпус является массой.

Питание помпы проводится просто:

1. Снимается самый первый штекер с проводами, и второй серый провод, отвечающий за обогрев заднего стекла, будет нашей основой.
2. К нему подматываем питание от помпы и выводим под капот.
3. Чтобы провод держался надёжнее, его можно припаять.
4. После установки штекера назад можно сказать, что помпа готова к работе.

Иногда дополнительный насос на ставят из-за слабой циркуляции воздуха. Кроме того, на малых холостых оборотах циркуляция, вообще, может отсутствовать, а тосол на печку поступать плохо.

Дополнительный отопитель на ВАЗ-2107 по итогу работы будет включаться каждый раз, когда будет включаться обогрев заднего стекла.

Но можно подключить помпу и по-другому. Для этого понадобится разъём от форсунок/датчика детонации от ВАЗ. Его можно купить в любом магазине автозапчастей.

К концам разъёма детали необходимо припаять два провода, после чего всё спрятать в гофре и заклеить изолентой.

Отдельно выводим провод для подключения массы. Его находим на кронштейне поблизости. Жгут проводим наверх, подключаем резисторы печки к колодке, откуда и был взят плюс.

В результате при включении отопления включается ещё одна помпа, потребляющая всего 1,5 А в режиме эксплуатации. В таком случае можно не устанавливать реле и подключаться напрямую к плюсовому проводу в колодке.

Возможные сложности

Если вы не хотите связываться с ВАЗовской помпой, можно присмотреть насос от иномарки. Подойдёт, к примеру, BOSCH 0 392 020 034, с производительностью 750 л/ч. А заодно стоит купить 10 метров тонкого тюбинга (гофры) и хомуты.

Не забудьте слить весь антифриз из системы. Сложность установки помпы в первую очередь в несоответствии диаметров патрубка и штуцеров помпы: диаметр патрубка составляет 16 мм, а помпы — 20 мм. Если патрубок немного эластичен, можно попытаться натянуть его на выходной штуцер.

Чтобы штуцер вставить в патрубок, стоит смазать его маслом. В условиях ограниченного пространства работать сложно, поэтому необходимо зафиксировать патрубок самоблокирующейся струбциной, а струбцину на стяжке зафиксировать к опоре двигателя. Это облегчит вашу работу. Помпу лучше зафиксировать стяжками к трубке кондиционера.

Работа с резистором

Для того чтобы была возможность регулировать скорость поступления тепла в салон, можно установить дополнительный ВАЗ-2107. Обычно у резистора имеются две спирали с сопротивлением 0,23 и 0,82 Ом.

Новый резистор устанавливается под педаль газа так, чтобы доступ к нему был свободный. При включении печки на первую скорость, ток будет идти через 2 спирали. На второй скорости ток пойдёт через спираль с сопротивлением 0,23 Ом. Мимо резистора ток идёт при включении третьей скорости.

Резистор располагается справа от педали акселератора и крепится на задней части блока управления кондиционированием воздуха.

Таким образом, машина будет прогреваться гораздо быстрее и качественнее. Дополнительным плюсом является уменьшение запотевания стёкол и циркуляция воздуха в салоне. В целом подогрев воздуха в машине будет более равномерным.

Лучшие цены и условия на покупку новых авто

Кредит 4.5% / Рассрочка / Trade-in / 95% одобрений / Подарки в салоне

Мас Моторс

Следует признать тот факт, что классические модели отечественных автомобилей, к которым относится и ВАЗ 2107, имеют определенные конструктивные недостатки. Но это, в свою очередь, предоставляет их владельцам широкое поле для деятельности в плане доработок в соответствии с их потребностями. При этом сделанное своими руками зачастую оказывается эффективнее заводского.

У многих владельцев вызывает недовольство работа отопителя салона, или печки. Действительно, у автомобилей ВАЗ 2107 эффективность печки очень низкая. Но доработка печки своими руками может решить эту проблему. При этом нет необходимости в применении специальных навыков или инструментов, улучшение отопителя выполняется с помощью подручных средств.

Как показывает практика, радиатор печки отдает достаточное количество тепла и его усовершенствование не требуется. Значит, для повышения эффективности отопителя нужно улучшить систему обдува. В первую очередь следует позаботиться о герметизации всех воздуховодов, особенно в местах их соединений. Это требование особенно справедливо для автомобилей ВАЗ 2105 – 2107, из-за особенностей конструкции воздуховодов.

Самый простой тюнинг, не требующий практически никаких конструктивных изменений – замена стандартного двигателя вентилятора на используемый в ВАЗ 2108-2109. Моторчик, используемый в этих моделях, отличается от семерочного большей мощностью и повышенным числом оборотов. Для его установки потребуется небольшая доработка корпуса печки – из-за большего размера придется удалить гребенку, предназначенную для направления потока воздуха вниз, к ногам.

Крыльчатку можно оставить родную, предварительно просверлив в ней отверстие диаметром 7 мм, под вал восьмерочного моторчика. Выполнить эту операцию своими руками совершенно несложно.

Такая модернизация печки потребует также замены резистора и выключателя. Обе детали берем от той же модели, что и моторчик. Следует обратить внимание, что тюнинг будет эффективным при соблюдении всех перечисленных требований. Ведь выключатель ВАЗ 2107 рассчитан на меньший ток, и при использовании с более мощным двигателем может попросту расплавиться. А родное сопротивление ВАЗ 2107 не позволит использовать моторчик на полную мощность.

Для автолюбителей, привыкших не бояться трудностей, и для которых тюнинг автомобиля своими руками стал привычным делом, есть более эффективный, но и более сложный способ улучшить печку. Он заключается в установке вместо двигателя с крыльчаткой улитки, используемой в моделях ВАЗ 2108-2109. Такой тюнинг позволит значительно снизить шум и увеличить поток воздуха.

Доработка начинается с полной разборки корпуса отопителя. После демонтажа, от нижней части печки отрезается практически все, кроме рамки и креплений. Далее, необходимо изготовить корпус для улитки. Для этой цели можно использовать любой подходящий по прочности материал – плексиглас, поликарбонат, пластик и т. д. Из него вырезаются все четыре стенки будущего корпуса и прикручиваются к нижней части печки.

После этого на нижнюю часть одевается средняя, с предварительно удаленным диффузором. Размеры необходимо подгонять таким образом, чтобы улитка точно вошла в корпус и не выступала за упоры для радиатора, расположенные на средней части.

Этот этап работы требует особого внимания, так как слишком большой корпус не позволит установить печку на штатное место. После тщательной подгонки, убедившись в правильно подобранных размерах нового корпуса, все стыки промазывают герметиком.

Осталось выполнить тюнинг воздуховодов. Для этой цели можно использовать доступные в свободной продаже сантехнические манжеты и шланги. По обоим бокам и в дне нового корпуса печки вырезаются отверстия, соответствующие наружному диаметру манжет. В них вставляются сантехнические шланги — боковые соединяются, соответственно, с левым и правым воздуховодами, нижние же предназначены для вывода теплого воздуха в сторону от ног, иначе они будут излишне нагреваться прямым потоком воздуха.

Для обогрева ног задних пассажиров можно дополнительно врезать дополнительно пару шланг большей длины. Мощности улитки и количества тепла, отдаваемого радиатором печки, вполне хватит на все. Места соединения шлаг и боковых воздуховодов необходимо также тщательно загерметизировать, для исключения утечек теплого воздуха.

Такой тюнинг, выполненный своими руками, позволит повысить ее эффективность в 2-3 раза, как в части обогрева салона, так и относительно качества обдува стекол. Ведь именно недостаточный поток теплого воздуха не позволяет предотвращать запотевание окон у автомобилей ВАЗ 2107. Вместе с тем модернизация не требует значительных затрат и доступна каждому.

Следует помнить, что установка улитки, так же как и замена двигателя, требует замены выключателя. К тому же необходимо убедиться, что установленный в цепи печки предохранитель имеет номинальный ток, достаточный для работы модернизированной печки. Перед окончательным монтажом сделанной своими руками конструкции рекомендуется включить электрооборудование печки напрямую, чтобы убедится в его работоспособности и правильности подключения.

В принципе у классики очень неплохая печка ваз 2107. Греет очень неплохо, но есть один недостаток. Печка так устроенна что в левый патрубок который должен дуть на боковое стекло водителя практически не дует — особенность конструкции. А зимой это большой недостаток, приходится протирать стекло тряпочкой или приоткрывать окно, что не очень удобно в морозы. О доработке левого патрубка и пойдет речь.

Смысл доработки — поставить в патрубок вентилятор который будет принудительно подавать воздух из печки. Итак для начала нам надо снять дефлектор с патрубка. Сделать это очень просто. В машине фото я не делал но сделал фото в домашних условиях Сам дефлектор

Поддеваем дефлектор с одной стороны отверткой и слегка вытаскиваем его вперед.

Поддеваем его отверткой с другой стороны и так же тянем вперед

Вынимает дефлектор из корпуса.

Сам корпус дефлектора держится он в торпеде вот на таких усиках

Просто просовываем в него руку и вынимаем из торпеды без особых усилий. Далее берем 50-ти миллиметровый компьютерный вентилятор он немножко больше дефлектора но под посадочную площадку патрубка подходит идеально.

Примеряем его ровно по центру корпуса дефлектора и делаем на корпусе пометочки его размеров. Берем ножовку или канцелярский нож(я делал именно им) Делаем разрезы в пластике. Соединяем их линиями процарапаными ножом и пассатижами отламываем кусок пластика. Должно получиться вот так

Отломанные кусочки пластика не выкидываем — они нам еще понадобятся. Примеряем вентилятор В получившийся проем. Он должен входить в него достаточно плотно иначе он будет болтаться.

Вставляем в корпус дефлектора ваз 2104 внутреннюю его часть с лопастями и видим что они при повороте дефлектора будут мешать вентилятору, точнее они из-за него не будут поворачиваться на наксимально возможный угол.

Помечаем часть которую надо отрезать чтоб ничего не мешалось. Разбираем лопасти отрезаем лишнее от держателя

И от самих лопастей

Тут надо быть аккуратным чтоб не повредить лопасти они достаточно хрупкие. Собираем все обратно

Устанавливаем вентилятор ваз 2107 и проверяем нормально ли перемещаются лопасти.

По поводу вентилятора у меня их было два. Один от устройства охлаждения жесткого диска на 0,18А и второй от кулера с пентиум 3 на 0,25А второй дует намного сильнее хотя и первый тоже вполне подойдет для нужной нам задачи. 0,18А тест 0,25А тест

Далее чтобы вентилятор тянул воздух из печки а не в обратку черед дефлектор, нам надо сделать его максимально герметичным. Для этого берем кусочки пластмассы которые мы отрезали от дефлектора и заклееваем лишние проемы в задней его части этими кусочками сажая их на силиконовый герметик.

Ну и сами лопасти

На этом фото хорошо видно оконечный результат.

вобщем дует ОЧЕНЬ хорошо. Электрика подключается элементарно. Лучше полключить кулер к проводу на котором появляется напряжение только при включении зажигания, чтоб он не работал если забудешь его выключить. Я подключал к проводу печки, Электрическая схема печки.

Я подключал вот так, кулер включается отдельной кнопкой вне зхависимо от того работает вентилятор пеочки или нет. Я напрмер часто просто открываю заслонку и краник а электродвигатель не включаю, воздух нагнетается сам через дефлекторы.

Если нкуда ставить отдельную кнопку для кулера то можно посадить его на одну кнопку с вентилятором печки. Диоды в схеме обязательны иначе у печки будет не две скорости а одна. Диоды любые на 12 вольт или выше.

Вариантов на самом деле много. Можно сделать и две скорости на кулер, можно сделать плавную регулировку скорости и еще много чего. Тут уже каждый сам решит как ему больше нравится
