Что такое перекрестный выключатель. Как он работает в схеме с тремя точками управления. Какие преимущества дает использование перекрестного выключателя. Как правильно подключить перекрестный выключатель.
Что такое перекрестный выключатель и для чего он нужен
Перекрестный выключатель (также называемый промежуточным или крестовым) — это специальный тип выключателя, который применяется в схемах освещения с управлением из трех и более мест. Его основное назначение — обеспечить возможность включения/выключения света из нескольких точек.
Главные особенности перекрестного выключателя:
- Имеет 4 клеммы для подключения проводов
- Устанавливается между двумя проходными выключателями
- Позволяет создать схему управления светом с 3-х и более мест
- Внешне похож на обычный одноклавишный выключатель
Принцип работы перекрестного выключателя в схеме с 3 точками управления
В типовой схеме с управлением из 3-х мест используются:
- 2 проходных выключателя
- 1 перекрестный выключатель между ними
Перекрестный выключатель выполняет роль связующего звена между проходными выключателями. Он имеет два основных режима работы:
- Пропускает сигнал между проходными выключателями без изменений
- Меняет местами провода, идущие к конечному проходному выключателю
За счет этого обеспечивается возможность включения/выключения света из любой из трех точек, независимо от положения других выключателей.
Преимущества использования перекрестного выключателя
Применение перекрестных выключателей дает ряд важных преимуществ:
- Удобное управление освещением в больших помещениях
- Возможность включать/выключать свет с любого входа в комнату
- Повышение комфорта и безопасности передвижения в темное время суток
- Экономия электроэнергии за счет выключения света при выходе из любой точки
- Создание сложных схем управления освещением в многоэтажных домах
Особенно удобны перекрестные выключатели в длинных коридорах, на лестницах, в больших залах с несколькими входами.
Как отличить перекрестный выключатель от обычного
Внешне перекрестный выключатель практически идентичен обычному одноклавишному. Как же их отличить при покупке?
Основные отличительные признаки перекрестного выключателя:
- Наличие 4 клемм для подключения проводов (у обычного 2 клеммы)
- Маркировка на корпусе в виде двух треугольников
- Обозначение в виде стрелок на тыльной стороне
- Указание в названии «перекрестный» или «промежуточный»
При покупке обязательно проверяйте количество клемм и маркировку, чтобы не ошибиться.
Схема подключения перекрестного выключателя
Правильное подключение перекрестного выключателя — залог корректной работы всей схемы. Основные правила подключения:
- От первого проходного выключателя к перекрестному подводятся 2 провода
- От перекрестного ко второму проходному также идут 2 провода
- Провода подключаются к клеммам со стрелками на корпусе перекрестного выключателя
- Важно соблюдать парность подключения проводов
При подключении рекомендуется использовать провода разных цветов для удобства монтажа.
Пошаговая инструкция по монтажу схемы с перекрестным выключателем
Для правильного монтажа схемы с перекрестным выключателем выполните следующие шаги:
- Обесточьте электрическую сеть
- Установите монтажные коробки для выключателей
- Проложите кабели между коробками согласно схеме
- Подключите проходные выключатели
- Подсоедините провода к перекрестному выключателю
- Установите и закрепите выключатели в коробках
- Проверьте все соединения
- Подайте питание и протестируйте работу схемы
При возникновении сложностей рекомендуется обратиться к профессиональному электрику.
Типичные ошибки при подключении перекрестного выключателя
При самостоятельном монтаже часто допускаются следующие ошибки:
- Неправильное определение входных и выходных клемм
- Нарушение парности подключения проводов
- Ошибки в соединении проводов в распределительной коробке
- Использование проводов недостаточного сечения
- Слабая затяжка винтовых зажимов на клеммах
Чтобы избежать проблем, внимательно изучите схему и инструкцию перед началом работ.
Расширение схемы для управления из 4 и более мест
Для создания схемы с управлением из 4 и более точек потребуется добавить дополнительные перекрестные выключатели. Принцип подключения сохраняется:
- Между ними устанавливаются перекрестные выключатели
- Каждый перекрестный соединяется с соседними 2 проводами
Таким образом можно создать схему с практически неограниченным количеством точек управления.
Схема подключения перекрестного переключателя
Перекрестный или промежуточный переключатель применяется в системах, где управление освещением осуществляется из трех, четырех и более мест. При этом, обязательно два переключателя в системе – проходные (схему подключения которых мы уже подробно рассматривали в статье «Схема подключения проходного выключателя (переключателя)»), а вот все остальные это перекрестные. Именно они обеспечивают возможность практической реализации таких схем, когда управлять одной люстрой можно из трех, четырех, пяти и даже из ста различных мест.
Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?
Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.
Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.
Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.
Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:

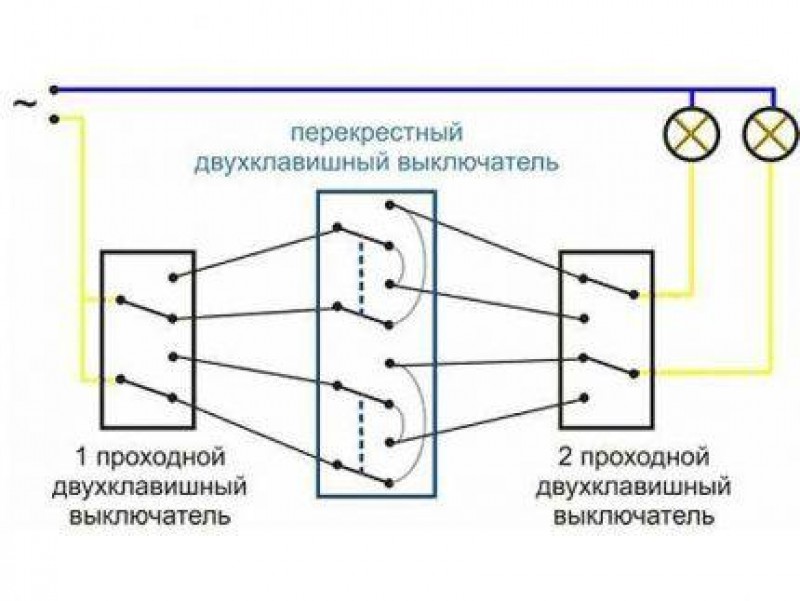

В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.
На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.
По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.
Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя
а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.
Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.
Таким образом, промежуточный переключатель имеет два основных режима работы.
Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:
Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:
Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.
Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.
Итак, подведем итоги:
1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.
2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.
Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.
Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.
3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.
4.
Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.
Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.
Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!
Как подключить перекрёстный (промежуточный, крестовый) выключатель?
Перекрёстный выключатель
Перекрёстный выключатель (он же крестовый или промежуточный), применяется только в схемах совместно с проходными выключателями. Сначала разберёмся, для чего служит перекрёстный выключатель.
Если в схемах только с проходными выключателями Вы имеете возможность включить или выключить свет только с двух разных мест, то с применением промежуточного (крестового) выключателя количество мест коммутации увеличивается в неограниченное число раз. То есть, у Вас есть реальная возможность выключать или включать один световой прибор с разных мест (от 3 до бесконечности). Преимущества особенно ощутимы, если у Вас большая территория, или площадь. Например дом с несколькими этажами, где требуется например включать или выключать освещение на лестнице с каждого этажа, предприятие большой площади с нескольким входными дверями, расположенные с разных концов здания, много комнат и т. д.
Внешне крестовый выключатель-механизм не отличишь от одноклавишного обычного выключателя или же проходного. Некоторые компании-производители ставят на клавише особый знак в виде двух треугольников, расположенных горизонтально и смотрящими своей вершиной в правую и левую сторону. Если же заглянуть на прижимные контакты, то в одноклавишном перекрёстном выключателе таких контактов будет четыре (два входных контакта и два выходных).
Зная эту особенность, Вы уже его не спутаете с проходным или обычным выключателем. Аналогом же схем выключения света с разных мест могут только быть схемы с импульсными реле. Перекрёстный включатель коммутирует только фазный провод. Нулевой подключается напрямую к лампе светильника!
Тут возникает ещё второй вопрос-как подключить перекрёстный выключатель. Как я ранее упоминал, управлять включением света можно как минимум с трёх мест: проходной — промежуточный — проходной, или же с более трёх мест: проходной — промежуточный — промежуточный (неограниченное их количество) — проходной.
Всё довольно просто. На схеме выше представлена схема управления светом с трёх мест с применением одного промежуточного и двух проходных выключателей. Вся коммутация производиться в распаечной коробке желательно медным проводом. Схема монтажа соединений в распределительной коробке для рабочей коммутации перекрёстного (крестового) выключателя указанная на рисунке, позволяет собрать правильную и рабочую схему управления с трёх мест.
Принцип вот какой-если Вы новичок в электрике. Изначально всё сводим в распределительную коробку. В неё войдёт: двойной провод питания 220 Вольт, можно и трёхжильный, если планируете заземлять люстру. Два трёхжильных от каждого проходного выключателя, провод от люстры. И один четырёхжильный или же два двухжильных от перекрёстного выключателя. Можно в коробке понадевать бирки с цифрами, как на схеме. Затем уже соединять по цифровой схеме сборки. Если в итоге схема не заработает, то попробуйте поменять на клеммах крестового выключателя провода с метками 8 и 9, местами. Уж если не получиться, вызывайте электрика.
Четырехпозиционный и трехпозиционный переключатель: основы электромонтажа
Вы здесь: Главная / Дизайн / Четырехпозиционный и трехпозиционный переключатель: основы электромонтажа
Автор: David Herres 1 Комментарий
Если лестница, коридор или комната имеют два отдельных входа, трехпозиционные выключатели гарантируют, что людям не придется пересекать комнату в темноте, чтобы включить свет.
Трехпозиционные выключатели также полезны для управления наружным освещением между двумя зданиями и для управления освещением в отдельно стоящем гараже из главного здания.
Большинство домовладельцев и продавцов могут без проблем подключить обычные однополюсные выключатели, но когда дело доходит до трехпозиционных выключателей, многие сбиты с толку и в конечном итоге вызывают профессионального электрика, чтобы разобраться во всем. Вот несколько принципов правильной и эффективной установки, которая заработает с первого раза:
Два трехпозиционных переключателя обязательно располагаются на некотором расстоянии друг от друга, но электрически они представляют собой единый «черный ящик». Вместе они функционируют как один обычный однополюсный переключатель, единственной функцией которого является включение и выключение нагрузки.
Эту конфигурацию «черный ящик/переключатель» проще подключить как линейную конфигурацию, в отличие от контура переключателя, который требует большего количества проводов и является более сложным из-за нового требования Кодекса предусматривать нейтраль в каждом распределительном ящике.
Один трехпозиционный переключатель является входом для пары, а другой — выходом. Трехпозиционные переключатели имеют одну клемму на одном конце корпуса переключателя. На входном выключателе это один черный (горячий) проводник от источника питания, такого как входная панель. На выходном переключателе один черный провод идет непосредственно на нагрузку. Белые провода не подключены ни к одному выключателю. Они проходят через корпуса и подключаются к нагрузке, как и зеленый или оголенный проводник заземления оборудования.
На другом конце корпуса каждого трехпозиционного переключателя находятся две клеммы. Они предназначены для двух альтернативных путей тока внутри черного ящика между двумя трехпозиционными переключателями. В любой момент времени один из этих проводов находится под напряжением, а другой нет. Между двумя коммутаторами проходит специальный трехжильный кабель.
К одной клемме каждого подключается черный проводник. К другому подключается красный. Неважно, что есть что. Красных и черных проводников в народе называют «путешественниками». Чтобы внести немного юмора в эту сухую тему, я называю их «политиками».
Третий проводник белого цвета и не подключен ни к одному выключателю. Он подключается (с помощью проволочных гаек) к белым проводникам в каждом корпусе, чтобы обеспечить непрерывность нейтрали между источником питания и нагрузкой. То же самое относится к неизолированному или зеленому проводнику заземления оборудования. Обязательно подключите его к шинам заземления коммутаторов и ко всем корпусам, если они металлические.
Четырехпозиционные переключатели используются для приложений, которым требуется более двух мест переключения. Их легче понять, чем трехпозиционные переключатели. Они имеют по две клеммы на каждом конце корпуса переключателя и подключаются к бегункам на линии между трехходовыми переключателями, вход на одном конце корпуса переключателя, выход на другом конце.
Неважно, в какую сторону смотрят четырехпозиционные переключатели. Красные и черные соединения могут меняться любое количество раз между входным трехпозиционным переключателем и выходным трехпозиционным переключателем.
Вот и все. Следуйте этим основным принципам, и ваши трех- и четырехсторонние установки всегда будут работать. Если вы сомневаетесь, используйте омметр, чтобы прозвонить клеммы этих устройств.
Также доступны трех- и четырехпозиционные диммеры. Они подключены таким же образом и могут добавить атмосферу в гостиную или столовую. (Обратите внимание, однако, что лампы CFL, как правило, не работают с диммерами. Некоторые светодиодные лампы будут работать, а некоторые нет. Совместимость с диммерами указана на упаковке лампы.)
