Какие бывают индикаторы уровня мощности для усилителей. Как работают светодиодные и стрелочные индикаторы. Какие схемы используются для их создания. Зачем нужны индикаторы мощности в современной аудиотехнике. Как выбрать и настроить индикатор для своего усилителя.

Содержание

Виды индикаторов уровня мощности для усилителей

Существует несколько основных типов индикаторов уровня выходной мощности для усилителей звука:

  • Светодиодные индикаторы — состоят из линейки светодиодов, загорающихся по мере увеличения мощности
  • Стрелочные индикаторы — используют стрелку, отклоняющуюся пропорционально мощности
  • Цифровые индикаторы — отображают уровень мощности в цифровом виде на дисплее
  • Пиковые индикаторы — показывают пиковые значения мощности

Наиболее распространены светодиодные и стрелочные индикаторы из-за их наглядности и аналогового восприятия уровня мощности.

Принцип работы светодиодного индикатора мощности

Светодиодный индикатор уровня мощности работает следующим образом:


  1. Сигнал с выхода усилителя подается на схему индикатора
  2. Сигнал выпрямляется и сглаживается
  3. Полученное напряжение сравнивается с пороговыми значениями
  4. При превышении порогов включаются соответствующие светодиоды
  5. Чем выше мощность, тем больше светодиодов загорается

Обычно используется логарифмическая шкала для более наглядного отображения уровня мощности.

Схемы светодиодных индикаторов мощности

Для создания светодиодных индикаторов мощности применяются следующие схемы:

  • На дискретных компонентах — транзисторах и операционных усилителях

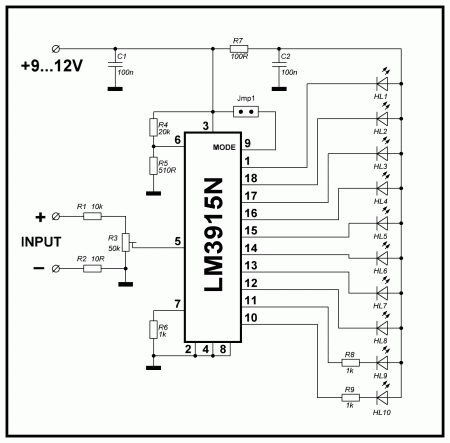

  • На специализированных микросхемах (LM3915, LM3916 и др.)
  • На микроконтроллерах с АЦП

Наиболее простые схемы используют транзисторные ключи для включения светодиодов. Более сложные варианты на микросхемах обеспечивают лучшую точность и функциональность.

Принцип работы стрелочного индикатора мощности

Стрелочный индикатор уровня мощности функционирует по следующему принципу:

  1. Сигнал с выхода усилителя подается на трансформатор тока
  2. Во вторичной обмотке трансформатора индуцируется ток, пропорциональный выходной мощности
  3. Этот ток подается на стрелочный механизм
  4. Отклонение стрелки зависит от величины тока и, соответственно, мощности

Стрелочные индикаторы обеспечивают более плавное и естественное отображение уровня мощности по сравнению со светодиодными.


Схемы стрелочных индикаторов мощности

Для реализации стрелочных индикаторов мощности применяются следующие схемы:

  • На трансформаторе тока и выпрямителе
  • С использованием специализированных драйверов (например, TA7318)
  • С электронным управлением стрелкой на шаговом двигателе

Наиболее простой вариант использует трансформатор тока и выпрямитель. Более сложные схемы на специализированных микросхемах обеспечивают лучшую точность и дополнительные функции.

Зачем нужны индикаторы мощности в современных усилителях

Индикаторы уровня выходной мощности в современных усилителях звука выполняют следующие функции:

  • Визуальный контроль уровня громкости
  • Предотвращение перегрузки усилителя и акустических систем
  • Эстетическое оформление передней панели
  • Создание определенной атмосферы при прослушивании музыки
  • Удобство настройки усилителя

Несмотря на развитие цифровых технологий, аналоговые индикаторы мощности по-прежнему популярны благодаря своей наглядности и эстетичности.

Как выбрать индикатор мощности для своего усилителя

При выборе индикатора уровня мощности для своего усилителя нужно учитывать следующие факторы:


  • Тип индикатора — светодиодный, стрелочный или цифровой
  • Диапазон измеряемой мощности
  • Количество каналов индикации
  • Тип шкалы — линейная или логарифмическая
  • Наличие дополнительных функций (пиковый индикатор, задержка и т.д.)
  • Совместимость по питанию и входным сигналам
  • Габариты и способ монтажа

Важно подобрать индикатор, соответствующий параметрам усилителя и обеспечивающий удобство использования.

Настройка и калибровка индикатора мощности

Для корректной работы индикатора мощности необходимо выполнить его настройку:

  1. Подключить индикатор к выходу усилителя
  2. Подать на вход усилителя сигнал известного уровня
  3. Установить соответствие между показаниями индикатора и реальной мощностью
  4. Отрегулировать пороги срабатывания и яркость светодиодов
  5. Проверить работу индикатора во всем диапазоне мощностей

Правильная калибровка обеспечит точность показаний индикатора и его эффективное использование.


Можно ли сделать индикатор уровня записи на светодиодах? — Мегаобучалка



Рис. 12. Схема индикатора уровня записи на светодиодах



Конечно, можно. При этом, однако, надо правильно выбрать количе­ство светодиодов, чтобы с их помощью можно было отобразить динамический диапазон записываемого сигнала.

Светодиоды, обладая небольшой инерционностью, позволяют строить инди­каторы уровня записи с малым временем интеграции. В этом случае индика­тор может показывать не только средний уровень сигнала, как это бывает в стрелочных индикаторах, но и пиковое значение уровня сигнала. Одна из наиболее простых схем такого индикатора с минимальным количеством свето­диодов приведена на рис. 12. Здесь приходящий сигнал попадает на инверти­рующий вход операционного усилителя (ОУ) DA1, усиливается ими, выпрям­ляется транзисторами VT3, VT4, включенными как диоды и собранными по схеме удвоения напряжения, и через составной транзистор VT5, VT6 подает­ся на ключи VT7 — VT12, которые последовательно включают светодиоды VD1-VD6.

В начальный момент (при отсутствии сигнала на входе) транзистор VT5 будет закрыт, a VT6 открыт. Открытыми будут также транзисторы VT7 — VT12, низкоомное сопротивление коллекторов которых шунтирует светодиоды. В результате последние не светятся. Как только на входе индикатора появит­ся сигнал, он будет усилен ОУ, выпрямлен транзисторами VT3, VT4 и подан на базу транзистора VT5, который, открываясь, закроет транзистор VT6. В результате напряжение на его коллекторе уменьшится, что приведет к после­довательному закрыванию транзисторов VT12, VT11 — VT8, VT7 и включению диодов VD6 — VD1.

Усилитель напряжения сигнала на ОУ А1 охвачен ООС, напряжение ко­торой снимается с делителя R5, R6 и через резистор R4 поступает на инвер­тирующий вход ОУ. Параллельно резистору R4 включена цепочка, состоящая из резистора R7 и включенных встречно-параллельно диодов, в качестве ко­торых использованы транзисторы VT1 и VT2. Это делает АЧХ ОУ близкий к логарифмической.



По какой схеме можно собрать индикатор перегрузки на светоди­одах?



Схема наиболее простого пикового индикатора на два уровня (+3 и +6 дБ) показана на рис. 13. Индикатор предназначен для стереофоническо­го магнитофона и является общим для обоих,каналов. Суммирование сигналов происходит на подстроечном резисторе R1, которым устанавливают порог за­жигания светодиода VD3 при уровне сигнала +3 дБ по отношению к номинальному. Диод VD4 показывает уровень сигнала, превышающий номинальный на 6 дБ, а установка этого уровня производится подстроечным резистором R4, Яркость свечения диодов (ток через свето диоды 15 — 25 мА) устанавливают подбором сопротивления резисторов R3 и R6. Чтобы полностью исключить вли­яние индикаторов на УЗ, желательно между выходов УЗ и диодами VD1, VD2 поместить эмиттерные повторители.

Рис. 13. Схема двухканального пикового индикатора



Зачем в стереофонических магнитофонах ставят эквиваленты стира­ющей головки?



Катушечные стереофонические магнитофоны работают не только в сте­реофоническом,, но и в монофоническом режиме. При записи в стереофониче­ском режиме участвуют обе головки блока ГС, и этот режим считается ос­новным. В нем и производят установку токов стирания и подмагничивания. При переходе на монофоническую запись одна из головок блока ГС отклю­чается, что приводит к изменению нагрузки ГСП. А это влечет за собой из­менение токов стирания и подмагничивания в оставшихся включенными го­ловках блоков ГС и ГЗ (или ГУ). Эти токи отличаются от оптимальных, ус­тановленных ранее в стереофоническом режиме. Естественно, что при этом изменяются АЧХ остаточного магнитного потока и уровень стирания. Чтобы избежать изменения токов стирания и подмагничивания при переходе на мо-нофонический режим работы магнитофона, вместо отключенной головки блока ГС включается ее эквивалент и режим работы ГСП сохраняется неизменным.



Схема индикатора выходной мощности УНЧ (светодиоды+КТ315)

Изготовляя свой усилитель мною было твердо решено сделать по 8-10 ячеечному светодиодному индикатору выходной мощности на каждый канал(4 канала). Схем подобных индикаторов полным-полно, нужно только выбрать под свои параметры. На данный момент выбор чипов, на которых можно собрать индикатор выходной мощности УНЧ, очень большой, ну вот например : КА2283, LB1412, LM3915 и т.п. Что может быть проще чем купить такой чип и собрать схему индикатора ) Я в свое время пошел немножко другим путем…

Предисловие

На изготовление индикаторов выходной мощности для своего УНЧ я выбрал схему на транзисторах. Вы спросите: а почему не на микросхемах? — постараюсь объяснить плюсы и минусы.

Из плюсов можно отметить то, что собирая на транзисторах можно максимально гибко отладить схему индикатора под нужные вам параметры, выставить нужный диапазон индикации и плавность реакции как вам нравится, количество ячеек индикации — да хоть сотня, лишь бы терпения хватило на их регулировку.

Также ожно использовать любое питающее напряжение(в пределах разумного), спалить такую схему очень сложно, в случае неисправности одной ячейки можно быстро все исправить. Из минусов хочу отметить то что на наладку данной схемы по своим вкусам придется потратить немало времени. Делать на микросхеме или транзисторах — решать вам, исходя из ваших возможностей и потребностей. Индикаторы выходной мощности собираем на самых распространенных и дешевых транзисторах КТ315. Думаю, каждый радиолюбитель хоть раз в своей жизни сталкивался с этими миниатюрными цветными радиокомпонентами, у многих они валяются пачками по несколько сотен и без дела.

Рис. 1. Транзисторы КТ315, КТ361

Шкала моего УНЧ будет логарифмическая, исходя из того что максимальная выходная мощность будет порядка 100Ватт. Если сделать линейную то при 5 Ваттах ничего не будет даже светиться или же придется делать шкалу на 100 ячеек. Для мощных УНЧ нужно чтобы между мощностью на выходе усилителя и количеством светящихся ячеек была логарифмическая зависимость.

Принципиальная схема

Схема до безобразия проста и состоит из одинаковых ячеек, каждая из которых настроена на индикацию нужного уровня напряжения на выходе УНЧ. Вот схема на 5 ячеек индикации:

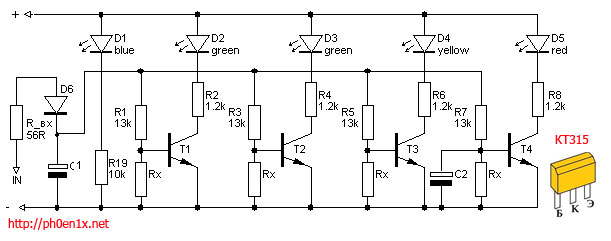

Рис. 2. Схема индикатора выходной мощности УНЧ на транзисторах КТ315 и светодиодах

Выше приведена схема на 5 ячеек индикации, клонировав ячейки можно получить схему на 10 ячеек, как раз такую я и собирал для своего УНЧ:

Рис. 3. Схема индикатора выходной мощности УНЧ для 10 ячеек (кликни для увеличения)

Номиналы деталей в данной схеме рассчитаны под напряжение питания порядка 12 Вольт, не считая резисторов Rx — которые нужно подбирать. Расскажу о том как работает схема, все очень просто: сигнал с выхода усилителя НЧ идет на резистор Rвх после чего диодом D6 срезаем полуволну и потом постоянное напряжение подаем на вход каждой ячейки. Ячейка индикации представляет собой пороговое ключевое устройство которое зажигает светодиод при достижении некоторого уровня на входе.

Конденсатор С1 нужен для того чтобы при очень большой амплитуде сигнала сохранялась плавность выключения ячеек, а конденсатор С2 реализовывает задержку свечения последнего светодиода на некую долю секунды, чтобы показать что достигнут максимальный уровень сигнала — пик. Первый светодиод обозначает начало шкалы и поэтому светится постоянно.

Радиосхемы Схемы электрические принципиальные

категория Аудиотехника материалы в категории

Подкатегория Схемы устройств коммутации и индикации аудиосигналов и предусилителей

И. ПОТАЧИН, г. Фокино Брянской обл. Радио, 2000 год, №7

Если у вас есть усилитель 3Ч вам не обойтись без индикатора мощности акустической системы (АС). Автор статьи Игорь Федорович Потачин, известный читателям по многим публикациям в нашем журнале, предлагает три варианта такого индикатора.

При эксплуатации звуковоспроизводящей аппаратуры всегда полезно иметь индикатор максимальной мощности, подводимой к АС. Особенно это актуально, если максимальная выходная мощность вашего УМЗЧ превышает предельно допустимую для АС. В этом случае длительная работа динамических головок системы в условиях перегрузки может вызвать в них необратимые повреждений. Кроме того, при такой эксплуатации аппаратуры значительно возрастают искажения звукового сигнала, воспроизводимого АС.

Некоторые модели усилителей позволяют контролировать выходную мощность с помощью светодиодных или люминесцентных индикаторов, установленных на корпусе УМЗЧ. Если же аппаратура не оборудована подобным устройством, его можно изготовить самим по описаниям в [1—3].

Предлагаю еще несколько таких разработок. Они рассчитаны для работы с АС (громкоговорителями) сопротивлением 4 Ом и позволяют индицировать два порога мощности — 25 и 50 Вт. Однако их несложно приспособить и для работы с системами, имеющими другие сопротивления и мощность. Индикаторы питаются только напряжением 34, подводимым к системе от УМЗЧ, и потребляют небольшую энергию.

Самый простой индикатор (рис. 1) состоит из однополупериодного выпрямителя на диоде VD1, сглаживающего конденсатора С1 и двух пороговых устройств. Они идентичны, каждый из них включает в себя генератор тока на полевом транзисторе, стабилитрон и светодиод.

При работе УМЗЧ поступающее на вход индикатора переменное напряжение выпрямляется, конденсатор С1 заряжается. Когда входное напряжение достигнет 10 В, стабилитрон VD3 откроется, вспыхнет светодиод HL1 зеленого цвета свечения и просигнализирует о поступлении на АС сигнала мощностью 25 Вт. Ток через стабилитрон и светодиод ограничивает генератор тока на транзисторе VT2.

Если входное напряжение возрастет до 14 В, откроется стабилитрон VD2, начнет вспыхивать светодиод HL2 красного цвета свечения, индицирующий достижение максимальной мощности 50 Вт.

Детали индикатора смонтированы на плате (рис. 2) из одностороннего фольгированного стеклотекстолита. Стабилитроны нужно подобрать по напряжению стабилизации: у VD2 оно должно быть 12 В, у VD3 — 8 В.

Это, конечно, не лучшее решение. Второй недостаток устройства — нечеткие пороги срабатывания, поскольку вольт-амперная характеристика стабилитронов недостаточно крутая.

При налаживании индикатора напряжение срабатывания пороговых устройств более точно устанавливают подбором резистора R1.

Во втором индикаторе (рис. 3) стабилитроны VD2, VD3 включены в цепи управляющих электродов маломощных тринисторов VS1 и VS2 соответственно. А уже тринисторы зажигают светодиоды. Благодаря такому решению удалось добиться более стабильного срабатывания пороговых устройств. Но необходимость в подборе стабилитронов осталась.

Генератор тока на транзисторе VT1 питает обе цепи индикации — в данном варианте такое упрощение оказалось приемлемым.

Детали этого индикатора также смонтированы на печатной плате (рис. 4) из одностороннего фольгированного материала.

Если при работе индикатора светодиоды не будут гаснуть, придется установить конденсатор С2 меньшей емкости.

Третий вариант индикатора несколько сложнее (рис. 5), но зато свободен от указанных выше недостатков. В нем — мостовой выпрямитель на диодах VD1 —VD4, два D-триггера (DD1.1, DD1.2), ключевые каскады на транзисторах VT1, VT2, генератор тока на транзисторе VT1, стабилитрон VD5, ограничивающий напряжение питания микросхемы и ключевых каскадов со светодиодами на уровне 5…6 В. Такая мера позволила добиться четкой работы триггеров [4].

Пороги срабатывания транзисторных ключей, а значит, зажигания светодиодов, устанавливают подстроечными резисторами R2, R3. Такой вариант более удобен, поскольку позволяет подстраивать индикатор под АС практически с любым сопротивлением и любой мощности. Правда, при эксплуатации индикатора с АС большой мощности (более 50 Вт) полевой транзистор в генераторе тока необходимо заменить биполярным (рис. 6). поскольку напряжение сток-исток может превысить предельно допустимое для данного транзистора.

Чертеж печатной платы для монтажа деталей индикатора (с полевым транзистором) приведен на рис. 7.

О деталях индикаторов. Светодиоды — любые зеленого и красного цветов свечения, серий АЛ307, АЛ 102. Диоды — серий Д220, Д223, КД521, КД522 или другие, рассчитанные на выпрямленный ток не менее 50 мА и обратное напряжение не менее 100 В. Тринисторы — любые из серии КУ101, желательно с минимальным напряжением открывания на управляющем электроде. Полевой транзистор КП302БМ можно заменить на КП302 с буквенными индексами А, В, Г; КП307 с индексами Г, Д или любой другой с начальным током стока 20…30 мА. Биполярные транзисторы — любые из указанных на схемах серий.

Плату любого индикатора размещают внутри АС, а светодиоды укрепляют в отверстиях, просверленных в его передней стенке корпуса.

Налаживать индикаторы удобно с помощью сетевого понижающего трансформатора, на вторичной обмотке которого напряжение 15…20 В [3]. Параллельно вторичной обмотке включают переменный резистор сопротивлением 1 кОм, с движка которого и одного из крайних выводов снимается напряжение на вход индикатора. Параллельно входу включают вольтметр переменного тока. Установив на сходе нужное переменное напряжение, устанавливают порог включения соответствующего светодиода.

Нужное входное напряжение подсчитывают по известной формуле: U = √РR, где U — входное напряжение, В; Р — индицируемая выходная мощность усилителя, Вт ; R — сопротивление АС, Ом.

ЛИТЕРАТУРА 1. Лукьянов Д. Индикатор перегрузки громкоговорителя. — Радио, 1984, № 7, с. 27. 2. Нечаев И. Светодиодный индикатор уровня сигнала. — Радио, 1988, № 12, с. 52. 3. Парфенов А. Светодиодный индикатор мощности АС. — Радио, 1992, № 2-3, с. 45,46. 4. Потачин И. Пиковый индикатор мощности. — Радио, 1996, № 2, с. 16.

Детали и монтаж

Теперь о радиодеталях: конденсаторы С1 и С2 подберете по своему вкусу, я взял каждый по 22МкФ на 63В(на меньший вольтаж не советую брать для УНЧ с выходом в 100Ватт), резисторы все МЛТ-0.25 или 0.125. Транзисторы все — КТ315, желательно с буквой Б. Светодиоды — любые которые сможете достать.

Рис. 4.Печатная плата индикатора выходной мощности УНЧ для 10 ячеек (кликни для увеличения)

Рис. 5. Расположение компонентов на печатной плате индикатора выходной мощности УНЧ

Все компоненты на печатной плате не обозначал поскольку ячейки идентичны и вы без особых усилий сами разберетесь что и куда впаивать.

В результате моих трудов получились четыре миниатюрных платки:

Рис. 6. Готовые 4 канала индикации для УНЧ мощностью 100 Ватт на канал.

Что такое трансформатор тока

Основой этих индикаторов является трансформатор тока. На один из сетевых проводов, входящих в квартиру, надевают кольцевой магнитопровод с обмоткой, образующие трансформатор тока. В нем сетевой провод работает как первичная обмотка трансформатора, а обмотка на магнитопроводе — вторичная. Когда включена какая-либо нагрузка, по сетевому проводу протекает ток и на вторичной обмотке появляется переменное напряжение, по значению которого можно судить о включенных в данный момент электроприборах. Чем больше это напряжение, тем больше потребляемая мощность.

Настройка

Сначала настроим яркость свечения светодиодов. Определяем какое нам надо сопротивление резисторов чтобы добиться нужной яркости светодиодов. Подключаем последовательно к светодиоду переменный резистор на 1-6кОм и подаем на эту цепочку питания с таким напряжением, от которого будет питаться вся схема, у меня — 12В.

Крутим переменник и добиваемся уверенного и красивого свечения. Отключаем все и замеряем тестером сопротивление переменника, вот вам и номиналы для R19, R2, R4, R6, R8… Этот способ является экспериментальным, можно также посмотреть в справочнике максимальный прямой ток светодиода и посчитать сопротивление за законом Ома.

Самый длительный и ответственный этап настройки — настройка порогов индикации для каждой ячейки! Будем настраивать каждую ячейку подбирая для нее сопротивление Rx. Поскольку у меня будет 4 таких схемы по 10 ячеек то сначала отладим данную схему для одного канала, а другие на основе ее настроить будет очень просто, используя последнюю как эталон.

Ставим вместо Rx в первой ячейке переменный резистор на 68-33к и подключаем конструкцию к усилителю(лучше к какому-нибудь стационарному, заводскому где есть своя шкала), подаем напряжение на схему и включаем музыку так чтоб было слышно, но на маленькую громкость. Переменным резистором добиваемся красивого подмигивания светодиода, после этого отключаем питание схемы и измеряем сопротивление переменника, впаиваем вместо него постоянный резистор Rx в первую ячейку.

Теперь идем к последней ячейке и делаем то же самое только раскачав усилитель до максимального предела.

Внимание!!! Если у вас очень «доброжелательные» соседи то можно не использовать акустических систем, а обойтись подключенным вместо акустической системы резистором в 4-8 Ом, хотя удовольствие от настройки уже будет не то ))

Добиваемся переменным резистором уверенного свечения светодиода в последней ячейке. Все остальные ячейки, кроме первой и последней(мы уже их настроили), настраиваете как вам нравится, на глаз, отмечая при этом для каждой ячейки значение мощности на индикаторе усилителя. Настройка и градуировка шкалы остается за вами )

Отладив схему для одного канала(10 ячеек) и спаяв вторую придется так же провести подбор резисторов, поскольку каждый транзистор имеет свой коэффициент усиления. Только никакого усилителя ту уже не нужно и соседи получат небольшой таймаут — просто спаиваем входы двух схемок и подавая туда напряжение, например с блока питания, подбираем сопротивления Rx добиваясь симметричности свечения ячеек индикаторов.

Завораживающие стрелочки! Подборка стрелочных индикаторов (VU meter) в DIY усилитель мощности.

Сегодняшний пост посвящен стрелочным индикаторам уровня для аудио усилителей мощности. Украшательство это или полезный индикатор? Почему даже сейчас, в цифровой HiFi аудиоаппаратуре применяют стрелочные индикаторы? Сложно ли их запустить?

Стрелочки на усилителях не теряют актуальности! Толи ностальгия меломанов, толи гипнотизирующее покачивание в такт музыке. Но к стрелочным индикатором приходят даже в цифровых усилителях; на заглавной картинке изображен топика экран цифрового стрим усилителя NAD M10.

Для работы стрелочного индикатора уровня необходим так называемый драйвер. Были платы на отечественной микросхеме К157ДА1. Я использую китайские реализации на специализированной микросхеме TA7318 от Toshiba Semiconductor. Они недорогие, универсальные по питанию и выдают напряжение для подсветки. Плата подключаются к линейному входу и калибруется.

Рассмотрим различные варианты аналоговых стрелочных индикаторов в DIY аудио проекты, но по разумной стоимости на площадке AliExpress.

Круглые индикаторы под ретро

Узнать цену

Открывают подборку круглые стрелочные индикаторы. Подойду для стиля «винтаж» или для самодельного лампового усилителя. Теплая желтая подсветка создаст нужную атмосферу.

Диаметр индикатора 34 мм. Диапазон измерений: 0-500 мА.

Питание платы драйвера: 10-12 В DC 0,5 А. Плата новой ревизии, более компактная.

В комплекте лота все необходимое: пара круглых стрелочных индикатора, плата драйвер и комплект проводов с разъемами.

P-78WTC-BGB-S106

Узнать цену Плата драйвер

Далее, сдвоенный стрелочный индикатор в едином пластиковом корпусе. Отградуирован -40…+3 дБ. Диапазон измерений 0-500uA +-10%.

Смотрится строже. Холодная бело-голубая подсветка. Размер видимой части: 150х32 мм.

В комплекте только индикатор, плату драйвера нужно покупать отдельно самому. Так же нужен резистор, для ограничения тока для защиты светодиодов подсветки, там его нет.

TN-90A-BGB-S0466

Узнать цену

Индикаторы под стиль McIntosh. В лоте только 1 шт. Отградуирован в ваттах и дБ. Диапазон работы: 0-600uA ± 10%.

Размеры корпуса индикатора: 90х70 мм, стрелка 44х0,45 мм. Украсят переднюю панель «мощника» или полного усилителя мощности.

Подсветка: белые светодиоды 2,8-3,8 В 20 ма — 2 шт. на индикатор.

TN-73

Узнать цену

Интересная модель индикатора с желтой подложкой, как в профессиональной звуковой аппаратуре прошлых лет. Замечу, в лоте один измеритель VU.

В конструкции индикатора есть дополнительная пластиковая рамка для панельного монтажа.

Размеры видимой части: 73,5х32 мм. Длина стрелки 37 мм. Весь корпус размерами 76х59 мм.

В конструкции не забыли про подсветку, тут пара светодиодов, дающих равномерное освещение.

X7AB

Узнать цену

Еще один сдвоенный стрелочный индикатор, два канала в одном корпусе. В лоте два варианта исполнения подсветки: холодный и теплый. С желтой теплой подсветкой смотрится очень атмосферно.

Размеры корпуса 155х48 мм. Шкала отградуирована в дБ и ваттах.

Для подсветки предусмотрено шесть светодиодов, соединять их и подключать резистор нужно самостоятельно.

TN-90

Узнать цену

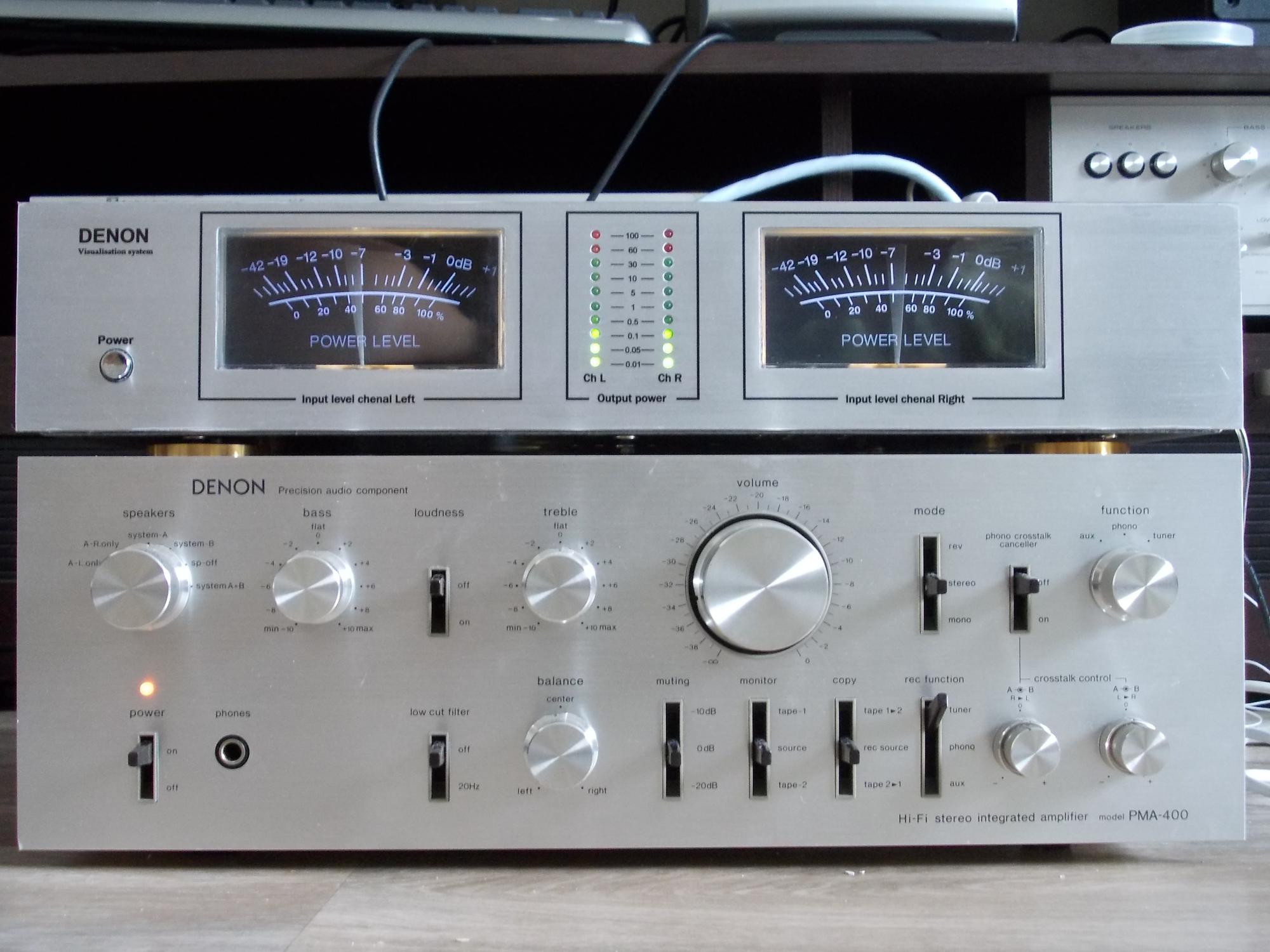

Классические VU индикаторы под стиль Denon. Черная подложка, белая шкала в дБ, подсветка лампой накаливания.

Размеры корпуса: 90х70 мм, длина стрелки 4 мм и видимая область 85х45 мм. Диапазон работы: 0 — 960 мА ± 8%

В этом лоте широкие возможности по конфигурированию заказа. На выбор:

  • Плата драйвер
  • Один стрелочный индикатор
  • Пара индикаторов
  • Пара индикаторов и плата драйвер
  • Четыре индикатора

P-134

Узнать цену

Завершает подборку крупный вариант стрелочного индикатора уровня (еще и высокоточный). Размеры корпуса индикатора: 134х95х45 мм, стрелка 70 мм длиной. Видимая часть: 128х66 мм.

Синяя шкала на черном фоне. Такая же «арктическая» подсветка. Причем шкала довольно насыщенна информацией, есть и ватты и дБ.

Для подсветки выведена плата с контактами, туда нужно подключаться с токоограничивающим резистором.

В лоте только один индикатор.

Надеюсь, подборка аналоговых стрелочных индикаторов уровня для усилителей мощности была полезна и Вы выберете себе вариант на свой вкус и под свой бюджет.

Приятных покупок! Не забывайте применять купоны и скидки площадки AliExpress.
