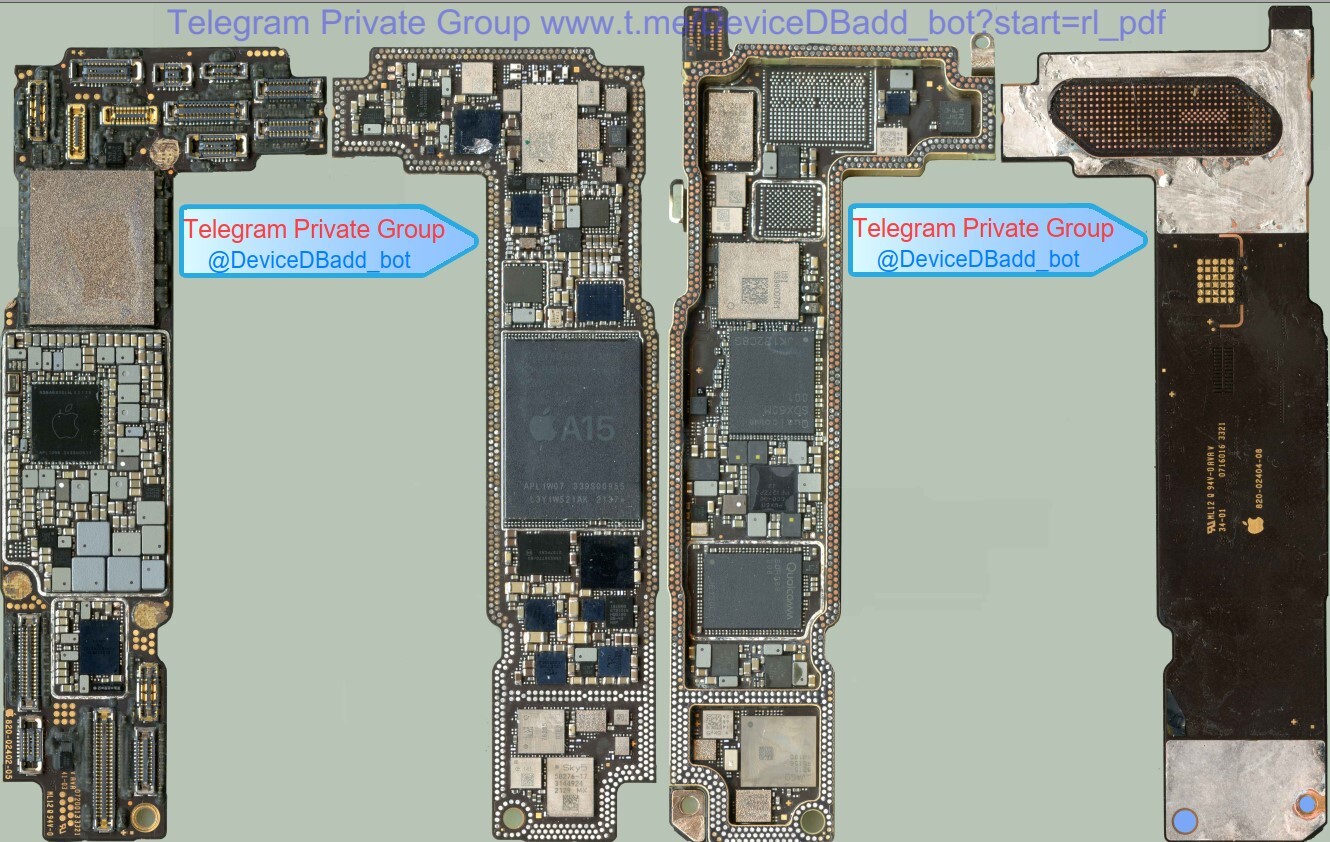

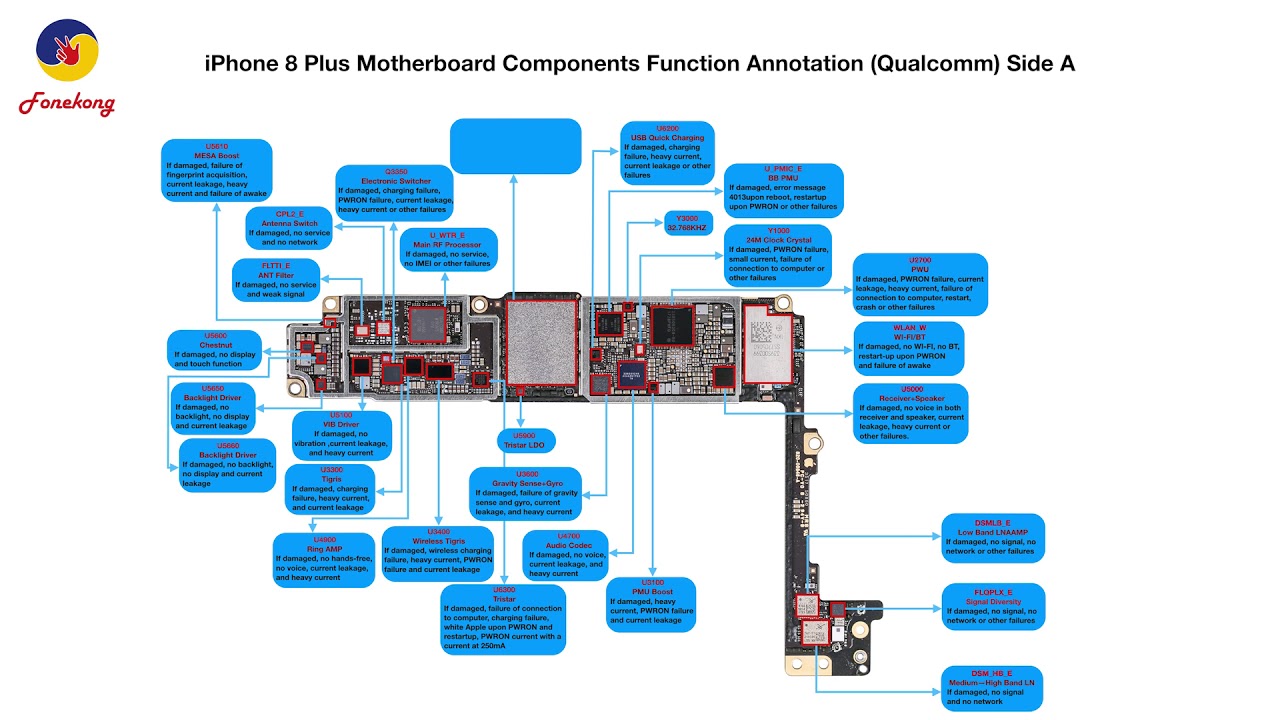

Схемы материнских плат iPhone — это основное направление диагностики при неисправности телефона. Материнская плата у этих устройств может иметь разное количество слоев, но в среднем их обычно Такие элементы, как катушки, резисторы и некоторые другие размещаются на самом верхнем и самом нижнем слоях. При этом по каждому слою проходят дорожки. При образовании трещины в каком-либо из внутренних слоев, эти дорожки разрываются. Причиной появления трещин могу быть удары платы или ее изгибы.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Схемы iPhone и iPad [Скачать PDF]
• Интегральная схема (микросхема) iPhone 5C, 5S, 6, 6 Plus (U2 CBTL1610A2) USB 36pin
• Конструктивные схемы iPhone 5S и бюджетного iPhone утекли в Сеть
• Схемы iPhone 5S и бюджетного iPhone появились в Сети
• Конструктивные схемы iPhone 6s попали в Сеть
• Apple — Phone схемы, сервис мануалы, расположение элементов, фото платы
• Фотографии, концепты и схемы iPhone 8
• Please turn JavaScript on and reload the page.
• Использование настроек «Дисплей и размер текста» на устройствах iPhone, iPad и iPod touch

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: iphone 6 нет подцветки, чтение схемы

Схемы iPhone и iPad [Скачать PDF]

На прошлой неделе в Сеть просочилась инсайдерская информация о технических характеристиках следующего поколения смартфонов Apple.

А сегодня у нас есть возможность изучить конструктивные схемы устройства, которые производители будут использовать для выпуска чехлов. Они подтвердили то, о чем сообщили источники ранее: iPhone 6s окажется заключен в корпус толщиной 7,1 мм, что на 0,2 мм больше габаритов iPhone 6.

Подобная метаморфоза, вероятно, связана с использование дисплеев Force Touch, способных определять силу нажатия. Инициатива нехарактерна для Apple, которая традиционно придерживается мнения, что чем тоньше гаджет, тем он лучше. Но уже одно это говорит о том, какое значение в Купертино придают Force Touch. Схожим образом компания поступила несколько лет назад с iPad 3. Гаджет стал толще своего предшественника, однако это позволило уместить внутри более емкую батарею. Скорее всего, увеличение толщины iPhone не создаст проблем с аксессуарами — доступные сейчас на рынке чехлы и защитные бамперы будут совместимы с новыми девайсами.

Известно, что iPhone 6s будет комплектоваться дисплеем с диагональю 4,7 дюймов, модель iPhone 6s Plus — 5,5-дюймовым экраном. Массовое производство новинок, как сообщается, уже запущено.

По всей вероятности, гаджеты будут построены на базе процессора Apple A9 производства Samsung. Кроме того, увеличится и разрешение основной камеры — это будет мегапиксельный модуль. Источник: macdigger. Погода на sinoptik.

Интегральная схема (микросхема) iPhone 5C, 5S, 6, 6 Plus (U2 CBTL1610A2) USB 36pin

Правила форума Файловый архив Пользователи Календарь Все разделы прочитаны. Профиль Личное сообщение Найти все сообщения Сайт. Apple iPhone 5 схема и расположение деталей — Galaxy S III.

Редакция сайта 2 all-audio.pro собрала схемы распиновок и подключения на всю линейку Полярность батареи iPhone 5S, 5C, 5G.

Конструктивные схемы iPhone 5S и бюджетного iPhone утекли в Сеть

Вчера в Сети появился видеообзор чехла , подготовленный для ожидаемого, по слухам, бюджетного iPhone. Вслед за этим были обнародованы конструктивные схемы устройства, которые использовались для производства нового аксессуара. Он, в свою очередь, полностью идентичен по габаритам с нынешним iPhone 5. Бюджетный iPhone обладает 4-дюймовым дисплеем, но на 0,61 мм шире, на столько же длиннее и на 0,8 мм толще грядущего iPhone 5S. Считается, что недорогую модель Apple готовит для развивающихся рынков, где потребители обычно не вступают в двухлетнее соглашение с операторами, а приобретают смартфон по полной стоимости без дотаций. Есть мнение, что недорогой iPhone будет доступен в разнообразных цветовых решениях — по аналогии с разноцветными iPod touch. Его прогнозируемая стоимость лежит в пределах долларов.

Схемы iPhone 5S и бюджетного iPhone появились в Сети

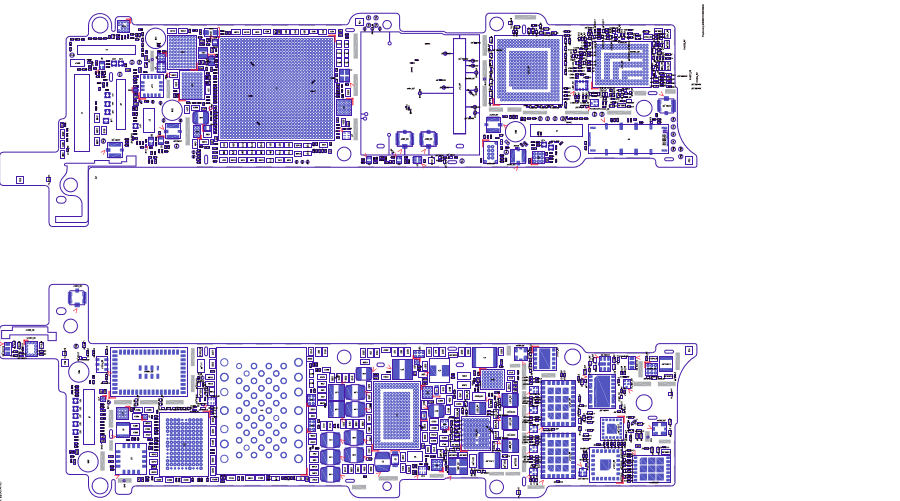

Правила форума Файловый архив Пользователи Календарь Все разделы прочитаны. Профиль Личное сообщение Найти все сообщения Сайт. Apple iPhone 5S схема и расположение деталей — Принципиальная схема и расположение элементов телефона iPhone 5S. Код: Принципиальная схема: Материнская плата ревизии: и

Внесите свой вклад в Базы Устройств!!! Добро Пожаловать!!!

Конструктивные схемы iPhone 6s попали в Сеть

Просмотр полной версии : Всё по схемотехнике iPhone, выкладываем в теме. Недавно возникла необходимость в схеме iPhone, вот только что удалось найти. У кого есть что-то ещё, просьба выкладывать в теме. Здесь был вложен файл: 3gscmg. Если он у Вас есть, свяжитесь с администрацией для его восстановления. Небольшой мануальчик по 3G, и ещё небольшой солюшн при отсутствии зарядки терминала.

Apple — Phone схемы, сервис мануалы, расположение элементов, фото платы

Компания Apple не перестает ежегодно радовать новыми смартфонами iPhone. Данный гаджет многофункционален, удобный в использовании, имеет стильное дизайнерское оформление. Но, как и любая электронная техника, телефоны Apple могут выходить из строя. Чаще всего просто по причине износа аккумулятора, который находится внутри корпуса и заменить его не так просто, как в обычных смартфонах от других производителей. Придётся разбирать его и искать цоколёвку, чтоб определить полярность батареи для её замера. Редакция сайта 2 Схемы.

Home Hi-Tech Состав системной платы смартфона iPhone 5 согласно принципиальной схемы на печатной плате смартфона iPhone 5 скачать.

Фотографии, концепты и схемы iPhone 8

На экране будет отображено три примера цветовых пространств, чтобы помочь вам выбрать необходимый вариант. Смахните влево или вправо, чтобы найти наиболее подходящий фильтр. На этом примере изображены вертикальные линии на переменном цветовом фоне, служащие для выявления нарушения цветового восприятия.

Please turn JavaScript on and reload the page.

ВИДЕО ПО ТЕМЕ: Учимся читать схемы

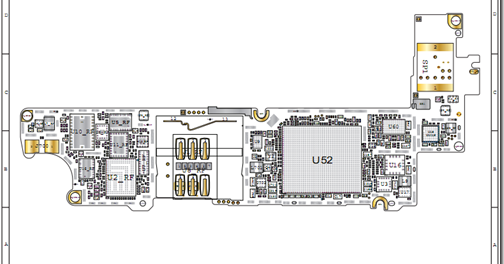

Полный комплект принципиальных схем на серию iPhone 4 и 4S, кроме того в архив добавлены фотографии материнской платы и других компонентов. Подборка оригинальных принципиальных схем от компании Apple, плюс фотки системных плат и шпаргалки от ремонтников. Подробное пошаговая видеоинструкция по разборке Айфона 6 с целью ремонта, сервиса или профилактики. Приступая к разборке, не забываем отключить питание. Вывинчиваем два винта 3,9 мм, расположенных рядом с компьютерным разъемом.

Как правило я выкладывал ремонт такого рода как » тут сломалось это

Использование настроек «Дисплей и размер текста» на устройствах iPhone, iPad и iPod touch

Сейчас этот форум просматривают: Google [Bot] и гости: 0. Ремонт: Ноутбуков, Компьютеров Виртуальная лаборатория ремонта. Совместно решаема любая проблема.

FAQ Личный раздел. Предыдущее посещение: менее минуты назад Текущее время: 12 окт , Заголовок сообщения: Re: Apple iPhone схемы, даташиты, расположение компонентов.

Мы уже рассказывали, что на прошлой неделе компания Apple официально анонсировала сразу два новых смартфона — флагман iPhone 5s и бюджетную модель iPhone 5c в корпусе из поликарбонатного пластика. Их продажи стартуют в эту пятницу, 20 сентября. Вчера Apple опубликовала чертежи корпусов новых смартфонов.

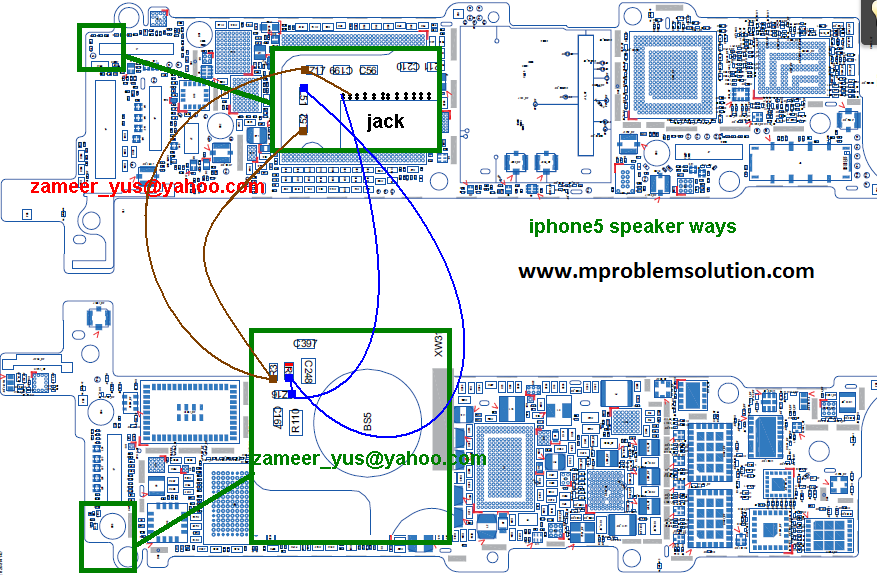

Плата iPhone 5, схемотехника, инструкция по разборке смартфона iPhone 5

Количество электронных компонентов и плотность монтажа на стороне «А» системной платы iPhone 5 впечатляет, раcсмотрим подробнее наиболее важные, с нашей точки зрения:

Skyworks 77352-15: GSM/GPRS/EDGE усилитель мощности

SWUA 147 228: антенный коммутатор

Triquint 666083-1229: WCDMA/HSUPA усилитель мощности, дуплексер для приема передачи сигнала UMTS

Avago AFEM-7813: двухдиапазонный LTE B1/B3 PA+FBAR дуплексер

Skyworks 77491-158: CDMA усилитель мощности

Avago A5613 ACPM-5613: усилитель мощности LTE тринадцатого диапазона (распределение частот FDD Band 13 — диапазон частот Uplink: 777—787 МГц; диапазон частот Downlink: 746—756 МГц; ширина диапазона: 10 МГц; дуплексный разнос -31МГц)



Qualcomm PM8018 RF: микроконтроллер питания

Hynix h3JTDG2MBR: микросхема флэш-памяти NAND flash 16ГБ (32ГБ или 64ГБ, в зависимости от версии)

Apple 338S1131: микросхема управления питанием производства компании Dialog

Apple 338S1117: модуль вспомогательной памяти для LTE производство — Elpida

STMicroelectronics L3G4200D: трёхосный гироскоп, такой же применяется в смартфонах iPhone 4S и планшете iPad 2 и других цифровых гаджетах.

Murata 339S0171: Wi-Fi модуль



Процессор A6 — сердце смартфона iPhone 5



Демонтируем экран для того что бы добраться до CPU iPhone 5.

Двухядерный процессор A6, с тактовой частоте 1.02 ГГц , является первым процессором Apple разработанный собственными силами. A6 однокристальный чип (System-on-a-Chip, SoC) на базе ядра

ARM, использует набор инструкций ARMv7.



Сторона «В», электронных компонентов не меньше чем муравьев в муравейнике.

STMicroelectronics LIS331DLH (2233/DSH/GFGHA): трёхосный акселерометр с ултранизким энергопотребелением

Texas Instruments 27C245I: контроллер сенсорной панели

Broadcom BCM5976: еще один контролер тачскрина Вместо того, чтобы применить один контроллер сенсорной панели, Apple пошла по пути мульти-чип решения для управления дисплеем большего размера, а-ля iPad.

Apple A6: Двухядерный процессор A6

Qualcomm MDM9615M: LTE модем для передачи как голоса, так и данных

Qualcomm RTR8600: многополосный трансивер, такой же применяется в смартфонах Samsung Galaxy S III



Инструкция по разборке смартфона iPhone 5 часть 1 <<<
Разборка смартфона iPhone 5 часть 2 <<<



P.S
Сталкиваясь с ремонтом iPhone 5, чаще всего ищут микросхемы PM 8018 RF — контролер питания (U201 на принципиальной схеме — страница 27-28), микросхема 338S1131 управление питанием которые можно купить или заказать в интернет магазинах.

Увеличенное  фото фрагмента системной платы iPhone 5, на котором видна маркировка микросхем pm8018, а так же 338s1131.

Внешний вид микросхем pm8018 и 338s1131.



Расположение деталей, с указанием их позиционных номеров согласно принципиальной схемы на печатной плате смартфона iPhone 5 скачать.







Добавить комментарий

Ремонт

Logic Board iPhone 5S — Бесплатное руководство

Уровень: Середина Время: 60 мин. Автор : Alexandre

1865 человек сделали этот ремонт успешно ! Почему не ты?

Это руководство предназначено для замены материнской платы на iPhone 5S.
Симптомы: неисправная материнская плата

Несколько советов перед началом работы

Рекомендуемый ремонтный комплект

Необходимые запасные части

Необходимые инструменты

Формат руководства: PDF Интегрировать

См. в формате HD

Шаг 1

Перед разборкой материнской платы вашего iPhone 5S необходимо безопасно отключить ее.

Удерживайте кнопку питания наверху в течение нескольких секунд. Затем сдвиньте вправо к красной кнопке «Выключить».

См. в HD

Шаг 2

Используйте винт с пятигранной головкой, чтобы удалить два винта с пятигранной головкой, удерживающие переднюю панель.

На картинке эти винты обведены красным.

Затем вставьте iSclack, чтобы вытянуть всю переднюю панель, как показано на рисунках 2, 3 и 4.

См. в HD

Шаг 3

Затем нажмите iSlack, чтобы удалить его.

Пока не снимайте экран, он все еще прикреплен несколькими кабелями, одним из которых является кабель кнопки Home/Touch ID.

Совет. Если ваш экран разбит или треснул, мы рекомендуем вам наклеить на него ленту, чтобы его было легче снять.

Металлическая скоба на шлейфе кнопки домой.

Удалите его пинцетом.

См. HD

Шаг 4

С помощью нейлоновой лопатки отсоедините кабель кнопки «Домой».

См. в HD

Шаг 5

Аккуратно поднимите дисплей в сборе под углом 90°, как показано на рисунках 1 и 2.

Открутите четыре винта, обведенные красным, с помощью крестообразной отвертки.

Эти винты крепят кронштейн разъема экрана.

Запомните расположение каждого винта. У них разные характеристики. Вы должны вернуть их на прежнее место.

См. в HD

Шаг 6

С помощью пинцета снимите кронштейн разъема экрана.

См. в формате HD

Шаг 7

Используйте пластиковую лопатку, чтобы отсоединить:

— Кабель фронтальной камеры/микрофона/динамика динамика/датчика освещения и датчика рассеяния

— Кабель ЖК-экрана.

См. HD

Шаг 8

С помощью нейлоновой лопатки отсоедините кабель сенсорного экрана.

Затем возьмите дисплей в сборе и снимите его.

На iPhone 5S дисплей полностью разобран.

См. в HD

Шаг 9

С помощью крестообразной отвертки удалите два крестообразных винта, обведенных красным.

Эти винты удерживают кронштейн разъема аккумулятора и разъем док-станции.

С помощью пинцета снимите разъем кронштейна.

См. в HD

Шаг 10

С помощью нейлоновой лопатки отсоедините следующие кабели:

— кабель для подключения аккумулятора,

— кабель для подключения задней камеры.

См. в HD

Шаг 11

Продолжая использовать нейлоновую лопатку, отсоедините разъем док-станции.

См. HD

Шаг 12

С помощью лопатки отсоедините шлейф кнопок питания и громкости.

С помощью пластиковой лопатки отсоедините антенну GSM.

См. в HD

Шаг 13

Используйте инструмент для извлечения SIM-карты и вставьте его в отверстие для SIM-карты. Нажмите, чтобы извлечь.

Лоток для SIM-карты находится на правой стороне iPhone 5S.

См. в HD

Шаг 14

Возьмите лоток SIM-карты и извлеките его.

См. в HD

Шаг 15

Снимите черную ленту с верхней части материнской платы.

См. HD

Шаг 16

Удалите 7 винтов, удерживающих материнскую плату iPhone 5S:

один винт 2,4 мм, обведены красным на рисунке,

два крестообразных винта 2,8 мм, обведены оранжевым цветом на рисунке,

четыре винта с заклепками, обведены зеленым на рисунке.

Чтобы упростить задачу, мы советуем использовать отвертку с плоской головкой для удаления 4 винтов с заклепками.

См. в HD

Шаг 17

С помощью нейлоновой лопатки аккуратно поднимите материнскую плату.

Затем переверните материнскую плату в сторону батареи, как показано на рисунке 4.

Пока не удаляйте его, он все еще подключен к iPhone 5S антенной WiFi

См. HD

Шаг 18

Используйте нейлоновую лопатку, чтобы отсоединить антенну WiFi.

Вы можете удалить материнскую плату.

См. HD

Шаг 19

Материнская плата вашего iPhone 5S разобрана.

Вы можете заменить его на новый.

Чтобы собрать iPhone 5S, следуйте этому руководству в обратном порядке.
