Схема подключение двойного выключателя. Схема подключения двойного выключателя: особенности монтажа и 3 распространенные ошибки — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить двухклавишный выключатель света. Какие ошибки чаще всего допускают при монтаже. Пошаговая инструкция по установке двойного выключателя. Какие инструменты и материалы потребуются для работы.

Содержание

Назначение и преимущества двухклавишного выключателя

Двухклавишный выключатель позволяет управлять двумя группами светильников из одной точки. Его основные преимущества:

Возможность включать/выключать два контура освещения независимо друг от друга
Экономия места на стене по сравнению с установкой двух отдельных выключателей
Удобство управления освещением в помещении
Возможность регулировать яркость света, включая часть или все лампы

Чаще всего двухклавишные выключатели используют для:

Управления люстрой с двумя группами ламп
Включения основного и дополнительного освещения в комнате
Управления светом в смежных помещениях (например, в санузле)

Схема подключения двухклавишного выключателя

Правильная схема подключения двойного выключателя выглядит следующим образом:

От распределительной коробки к выключателю подводится трехжильный кабель: фаза, два нулевых провода
Фазный провод подключается к общей клемме выключателя
Два нулевых провода подключаются к двум выходным клеммам выключателя
От выключателя к светильникам идут два двухжильных кабеля (по одному на каждую группу ламп)

Важно помнить, что выключатель должен разрывать именно фазный провод. Поэтому нулевой провод идет напрямую к светильникам, минуя выключатель.

Необходимые инструменты и материалы

Для монтажа двухклавишного выключателя потребуются:

Сам выключатель
Подрозетник (монтажная коробка)
Кабель нужного сечения
Отвертки
Кусачки, плоскогубцы

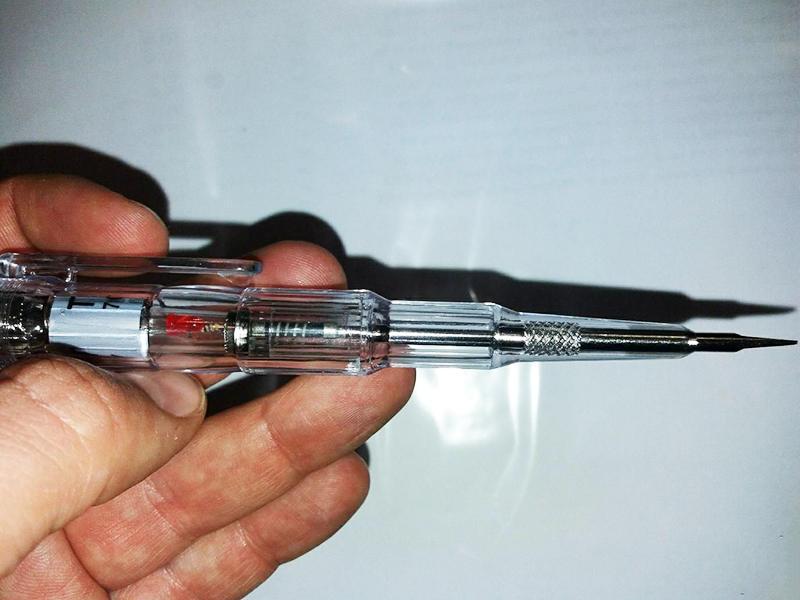

Индикаторная отвертка
Изолента
Инструмент для зачистки проводов

При работе со стенами также могут понадобиться перфоратор, штроборез, шпатель.

Пошаговая инструкция по установке двухклавишного выключателя

Обесточьте помещение, отключив электричество на щитке
Установите подрозетник в стену
Проложите кабели от распределительной коробки к выключателю и светильникам
Зачистите концы проводов на 10-15 мм
Подключите провода к клеммам выключателя согласно схеме
Закрепите выключатель в подрозетнике
Установите декоративную рамку и клавиши
Проверьте надежность соединений
Включите электричество и протестируйте работу выключателя

Распространенные ошибки при подключении двойного выключателя

При монтаже двухклавишных выключателей нередко допускают следующие ошибки:

1. Подключение нулевого провода вместо фазного

В этом случае на цоколе лампы постоянно будет присутствовать фаза, что опасно при замене лампочек. Выключатель всегда должен разрывать именно фазный провод.

2. Неправильное подключение общего контакта выключателя

Если фазу подключить не к общей клемме, а к одной из выходных, часть ламп не будет включаться при нажатии на клавишу.

3. Некачественная изоляция соединений

Плохо заизолированные скрутки могут привести к короткому замыканию. Все соединения должны быть надежно изолированы.

Какие типы двухклавишных выключателей бывают

На рынке представлены следующие виды двухклавишных выключателей:

Накладные — монтируются поверх стены
Встраиваемые — устанавливаются в подрозетник
С подсветкой — облегчают поиск выключателя в темноте
Проходные — позволяют управлять освещением с нескольких мест
Сенсорные — срабатывают от прикосновения
Диммируемые — позволяют регулировать яркость света

При выборе учитывайте тип монтажа, дизайн и функциональные особенности.

Правила безопасности при работе с электропроводкой

Чтобы обезопасить себя при монтаже двухклавишного выключателя, соблюдайте следующие правила:

Перед началом работ обязательно отключите электричество на щитке
Используйте качественные изолированные инструменты
Проверяйте отсутствие напряжения индикаторной отверткой
Не работайте с проводкой в условиях повышенной влажности
Тщательно изолируйте все соединения
При любых сомнениях обращайтесь к профессиональному электрику

Соблюдение этих простых правил поможет избежать поражения электрическим током и других опасных ситуаций.

Монтаж двухклавишного выключателя света — 3 ошибки, схема, видео

Перед покупкой и установкой двухклавишного выключателя в первую очередь нужно определиться, для чего он вообще нужен? А предназначен он для управления двумя контурами освещения из одной точки.

Не путайте его с проходными переключателями, которые играют другие роли. Различаются они между собой количеством контактов. Поэтому при выборе смотрите прежде всего не на лицевую панель, а на обратную сторону выключателя.

двухклавишный проходной выключатель света

контакты на двухклавишном выключателе сзади

двухклавишный простой выключатель

Допустим если у вас в люстре 2 лампочки и более, с помощью двухклавишного выключателя можно сделать так, чтобы при нажатии одной клавиши включалась только половина ламп, а при нажатии второй, сразу все остальные.

Также им можно управлять двумя разными светильниками расположенными в отдельных друг от друга точках — например бра подсветки в разных концах комнаты или вообще в другой комнате.

Отличается двухклавишник от своего одноклавишного аналога не только количеством переключателей, но и самое главное — количеством контактов. Здесь их всего 3 штуки. Один общий и два отходящих. Через них фаза разделяется и далее отдельными проводами опять возвращается в соединительную коробку или напрямую идет к светильникам.

111_43

Заметьте , что для монтажа двойного выключателя понадобится как минимум трехжильный провод, даже если у вас в электропроводке квартиры нет заземляющего защитного проводника PE.

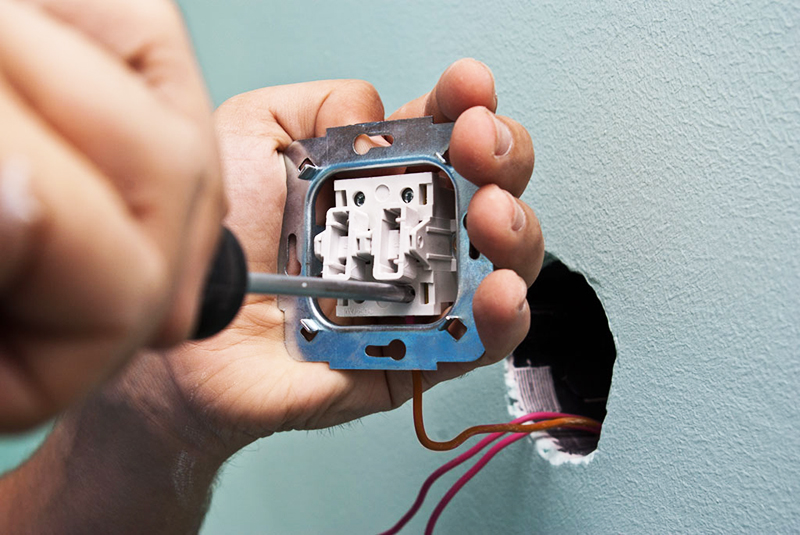

Монтаж двухклавишного выключателя света и подключение проводов

Ничего сложного в схеме подключения и в самом процессе установки, монтажа и соединении проводов к контактам выключателя нет. В первую очередь выключатель нужно разобрать. Для этого демонтируете сами клавиши. Если не получается это сделать вручную, просто потянув их на себя, воспользуйтесь обыкновенной отверткой, поддев клавиши с боку.

Далее идет изолирующая декоративная подложка, она может быть либо на защелках или прикручена винтом. Убираете эту рамку.

В итоге у вас в руках остается сам корпус с креплениями по бокам и внутренняя контактная часть. Основная задача заключается в подаче напряжения с фазного проводника на общий контакт. Далее при замыкании двух клавиш эта фаза будет расходиться на один или другой контур освещения.

Чтобы найти центральный контакт смотрите на маркировку, так как не всегда он может располагаться именно в одиночестве и по центру.

А что делать если вы не разбираетесь в надписях или они стерты и закрашены? Тогда нужно воспользоваться контактной отверткой тестером с функцией прозвонки на батарейках.
Вставляете в предполагаемый общий контакт любой металлический предмет (гвоздик, винт). Обхватываете его пальцами, а к двум другим контактам прикасаетесь отверткой.

При поочередном нажатии клавиш, то есть включаете одну — проверяете, затем выключаете первую и включаете вторую — проверяете, светодиод отвертки должен каждый раз светиться. Если этого не происходит, значит это не общий контакт.

Когда разобрались с контактной частью выключателя, берете трехжильный кабель ВВГнг 3*1,5. Желательно чтобы цвета жил кабеля соответствовали цветовой маркировке по ГОСТ. Как определить по цвету какой проводник должен быть фазным, а какой нулевым можно прочитав статью «Как различать провода по цвету«.

Для подключения общего контакта используйте приходящую из распредкоробки фазу проводника серого цвета. Зачищаете конец жилы, заводите между контактных пластин и зажимаете винт отверткой.

Далее подключаете два других провода в кабеле на отходящие контактные разъемы.

Подключение проводников непосредственно к самому двухклавишному выключателю на этом завершено. Вставляете корпус в монтажную коробку и затягиваете крепежные винты.

Потом закручиваете два распорочных винта, которые помогают крепежной вилке с зубчиками максимально упереться в стенки коробки и прочно удерживать корпус выключателя внутри нее. После этого можно вернуть на место все декоративные рамки и сами клавиши.

Монтаж соединений двухклавишного выключателя в распредкоробке

В распаечную или распределительную коробку могут заходить следующие кабеля:

питающий кабель от автомата в щитке

кабель спускающийся к выключателю
один (если у вас люстра с двумя контурами освещения) или два кабеля (если светоточки находятся в разных местах) на отходящие светильники

Чтобы не запутаться соблюдайте следующую очередность:

В первую очередь подключайте все нулевые проводники. Они как правило синего цвета. Ноль не проходит через двухклавишный выключатель и поступает напрямую от щитка на светильник, через соединения в распредкоробке.

Все зачищенные жилы можно соединить с помощью быстрозажимных клемм Wago. Хотя у всех к ним разное отношение, но именно для цепей освещения с минимальными нагрузками, они идеальный вариант.

Далее по порядку идет защитное заземление. Это желто зеленый провод. Если у вас заземляющего проводника в квартире нет или корпус светильника изолированный, а кабель двухжильный, то соответственно и этого соединения в распаечной коробке не будет.

Остается подключить фазные проводники. Здесь нужно быть предельно внимательным. Сначала зажимаете в клемнике Ваго фазу, которая приходит с питающего автомата. Затем в эту же клемму заводите жилу, которая идет от общего фазного контакта двухклавишного выключателя.

У вас должно остаться 4 свободные не подключенные жилы. Две из них — это проводка которая идет до люстры или бра, а другие две жилы — фазы подключенные на нижние отходящие контакты двухклавишника. Берете еще два зажима и ПООТДЕЛЬНОСТИ подключаете через них эти проводники. Тем самым вы подсоедините два контура освещения на светильники не зависимо друг от друга.

Подключение на люстре или светильнике

В светильнике или люстре для подключения используются как правило клеммные колодки. Заводите на них жилы кабеля отходящего из распредкоробки согласно цветовой маркировки.

Заводской светильник обязан иметь жилы именно того цвета которые прописаны в правилах. Фаза — серый или темного цвета проводник должна заходить на центральный контакт лампы, а ноль — синего цвета на сам цоколь лампочки.

Заземление желто-зеленой расцветки может крепиться как на клемму, так и непосредственно под винт на корпусе.

Источники — //cable.ru, Кабель.РФ

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.
Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.
Если у вас выключатель с подсветкой, косвенным признаком такого неправильного подключения может служить не работоспособность неоновой лампочки. Почему косвенным? Так как здесь все зависит от того, на какую именно клавишу вы заведете фазу.
Третьей распространенной ошибкой является подключение нулевого провода на люстре не к общему нулю в распредкоробке, а к одному из проводов фазы. Чтобы избежать этого применяйте и соблюдайте цветовую маркировку проводов, а еще лучше если не доверяете цветам, перед включением светильника проверяйте подачу напряжения используя качественный индикатор или мультиметр.
Статьи по теме
схемы и инструкция по монтажу
Автор Петр Андреевич На чтение 11 мин. Просмотров 376
Чтобы жить в комфорте, необходимо иметь возможность управлять освещением и менять его интенсивность в зависимости от потребностей. Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели – устройство позволяющее устанавливать три типа освещения различной интенсивности, если включать клавиши поочередно или одновременно
Общие сведения о двухклавишном выключателе
Одно из применений данного устройства – организация управление включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства. Второе назначение схема подключения двухклавишного выключателя на две лампочки – управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.
Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема – это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов. Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.
Особенности монтажа двойного выключателя
Схема подключения двухклавишного выключателя – это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.
Фаза в данном случае одна, а нулевых разъемов два – по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подсоединить шнур к включателю. Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждая клавиша положении «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.
Выполнение подготовительных работ
В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подстаканника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.
Выполнить работы не получится без:
Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
Подрозетника, он же подстаканник, который является кожухом, защищающим внутренности выключателя.
Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.
Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительно система обесточивается на вводе. А на рубильник надевается табличка «Не включать! Идут работы».
Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.
При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии – на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.
Выбор и установка подходящего водрозетника
Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.
При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.
Главное его закрепить с помощью:
Цементного раствора для кирпичной, бетонной стены.
Механически при наличии гипсокартонной обшивки.
Затворенного водой гипса для газобетона, пенобетона.
По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.
Каждый подстаканник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.
Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.
Металлически подстаканники используются реже. У пластиковых аналогов часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.
Еще один нюанс, на который необходимо обратить внимание – наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.
Тонкости работы с проводами
Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля достаточно, чтобы выдержать максимальную паспортную нагрузку.
Материал жил – алюминий или медь. Наличие изоляции обязательно. Имеет смысл использовать разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) – нуль.
Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.
Соединяют контакты, когда все трассы проложены и закреплены. Если подстаканник или разъединитель оснащен винтовым зажимом, не игнорируйте возможность дополнительно зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.
При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.
В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться. Всему виной дуга, образующаяся в местах разъединения проводника. Результат – перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.
Установка и подключение выключателя
Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю. Затем подключают все остальные жилы согласно схеме. последний шаг – подсоединение контактов размыкающего устройства и подключение «нулевой» линии.
В гнезде распредкоробки должен быть свободный кабель, длиной порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.
При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур. Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.
Для соединения провода оголяются на 10-15 мм от среза, это лучше делать ножом. Главное не повредить саму жилу. Перед подсоединением элементов цепи проследите, чтобы они не соприкасались. Лучше надеть «кембрик» или намотать изоленту. Сначала монтируются все элементы системы, а только замет подсоединяется ввод и вывод, ведущий к распредкоробке. Только после этого можно подключать фазу и включать рубильник. При этом включатель должен находиться в нормальном положении – ВЫКЛ.
Когда же оголяются жилы, необходимо, чтобы подача электроэнергии была приостановлена. Подключайте так, чтобы по цвету провода было понятно, фаза это или ноль. В противном случае пользуйтесь принципом: сверху кабель с напряжением, снизу без (или наоборот). Но если выбрали принцип размещения, придерживайтесь его на всех участках цепи. Заземление остается незадействовано, если дом построен по проекту, не предусматривающую подобное подключение.
В противном случае соедините соответствующий проводник и заземляющему кабелю. Но это возможно, если производитель светильника также предусмотрел этот способ защиты от скачков напряжения. В остальных случаях монтаж двухклавишного включателя производится по стандартной схеме, описанной в ГОСТе.
Неиспользованные жилы изолируются, что особенно важно для кухни, ванной, туалета (санузла), где влажность всегда выше. Но если есть возможность организовать заземление, не игнорируйте ее, так как это основная защита жильцов от поражений током.
Завершение монтажных работ
Размыкающий механизм скрыт от глаз клавишами, работающими в качестве крышки. Вокруг них есть рамка, скрывающая крепеж. Дизайн может быть иным, но чаще всего двукнопочный выключатель выглядит именно так.
Для монтажа необходимо «отстегнуть» с помощью отвертки клавиши и снять декоративную рамку, которая крепится к металлическому каркасу. Здесь предусмотрены защелки, пользоваться которыми необходимо аккуратно, чтобы не сломать пластик.
После разборки для подключения выключателя на 2 лампочки необходимо оголить и зачистить контакты на 10 мм. Некоторые производители размещают на обратной стороне включателя схему, из которой следует, как правильно подсоединять провода. Если ее нет, пользуйтесь схемой с сайта. Вход всегда один. С обратной стороны есть два выхода. И если первый – это фаза, оба последних – нулевые выходные разъемы (по одному на лампу). Когда маркировка отсутствует, пользуйтесь этой логикой: где один зажим, туда заводите силовую жилу.
В качестве обозначений используется латинская буква L и стрелки. L – это фазный разъем, стрелками обозначаются «нолевые» выводы от каждого подключаемого светильника. Используя цветовую маркировку жил, подсоедините провода. Для этого послабьте крепежные винты, а после затяните их, зажав провод до полной фиксации. Здесь излишние усилия не нужны. Помните, алюминий, медь и сплав, из которого изготовлен крепежный узел – мягкие металлы. Главное добиться, чтобы не произошло разъединения контактной группы.
Иногда вместо винтового соединения используются пружинные зажимы, которые самозатягиваются при попытке высвободить жилу. Чтобы действовать как профессионал, сориентируйте выключатель следующим образом: сверху разъем для фазы, снизу для «нулей». Теперь аккуратно вставьте внутренности в подстаканник, и зафиксируйте их. Для этого предусмотрены специальные распорки, приводимые в действие при закручивании соответствующих винтов. Только после этого наденьте рамку и установите кнопки.
Проверка работоспособности схемы
Предварительно проводку укладывают в штробы. Вся конструкция должна быть целостной. Подсоединение к двум лампочкам организуют при помощи специальных разъемов, где винтовые контактные зажимы находятся внутри электронепроводящего корпуса. Только когда все элементы соединены в одну единую цепь, приступают к проверке. Чтобы не ошибиться при определении фазы используют тестер или щуп и диодом, который загорается при касании жала к проводу под напряжением.
Скрутка в местах подсоединения делается «мощнее». Для этого оголяется до 40 мм каждый контактный провод. При монтаже пользуются пассатижами, чтобы витки были прочными, надежными, фиксированным. По окончании процедуры соединение изолируется при помощи изоленты. Оголенных участков быть не должно. Также можно использовать пайку, прессовку или сжимные механизмы. С заземлением поступают точно также, чтобы нигде не был виден металл, и контакты были защищены от влаги и механических воздействий.
После визуального осмотра устанавливают лампы в патроны. Выключатель ставят в положение Выкл. УЗО и автомат включают, что предполагает подачу электроэнергии в цепь. Выждите несколько минут, обращая внимание, не ли задымлений или возгораний. В этих случаях немедленно обесточьте помещение. Перед тем, как следующий раз подключить двойной выключатель на свет, найдите причину сбоя. Если же вы действовали согласно рекомендациям и сделали все правильно, переведите кнопки в положение ВКЛ. Лампы загорятся.
Сначала включите один контур, а после его отключения – второй. Затем пускай загорится весь комплект осветительных приборов. Несколько раз повторите процедуру. Оставьте устройство включенным, и убедитесь, что его элементы не нагреваются. То же сделайте с распределительной коробкой. Если температура выше комнатной, есть повод думать, что где-то есть плохой контакт. Тогда отключите электроенергию, откройте крышку, проверьте надежность соединений. Затем повторите процедуру еще раз.
Выводи и полезные видео по теме
Из вышесказанного видно, что подключить двукнопочный включатель света несложно. И работы может сделать каждый желающий, тем более, что для этого необходим минимальный комплект инструмента. Однако есть масса тонкостей, которые на словах передать сложно, и мастер-класс от профессионального электрика позволит устранить пробел знаний и нехватку навыков. Ставьте видео на паузу и делается все вместе с электриком. Тогда ошибок не будет, и ваше жилище будет освещено. Кстати, на видео видно, чем отличается монтаж подстаканника в стены из различным материалов. Рассмотрены различные конструкции выключателей, типы подключений, особенности разводки и т.д
ПолезноБесполезно
Как подключить двойной выключатель своими руками фото и видео
Подключение двойного выключателя считается актуальной проблемой. Для многих подключение одинарного выключателя не представляет проблем, и конструкция вполне понятна, а вот сдвоенный выключатель по конструкции является более сложным, и его монтаж требует более тщательного рассмотрения.
В помещениях любого назначения освещение играет важную роль и включает оно два важных компонента:
осветительный прибор;
выключатель.
Светильник является самым важным элементом, поскольку он обеспечивает создание света. Управление светом происходит с помощью выключателей, которые позволяют включать и отключать свет в нужное время. Без выключателей осветительные приборы, подключенные, к электричеству работаю круглосуточно, что неразумно и экономически невыгодно.
Основной функцией выключателей является контроль соединения и разъединения проводов, которые подходят к устройству от распределительной коробки. То есть, в моменты нажатия на клавишу устройства механизм производит соединение или разъединение контактов, это зависит от степени наклона.
Устройство выключателя с двумя клавишами
По внешним признакам такой выключатель очень схож с обычным устройством, отличие только в устройстве внутреннего механизма. Корпус состоит из рамки и клавиш.
Выключатель с двумя клавишами позволяет управлять освещением двух групп и состоит из:
каркаса;
двух кнопок для переключения;
вводных и выводных клеммников.
В качестве крепежей могут использоваться клеммы и винты. Электрический ток подается на первую клемму. После этого к механизму подсоединяются 2 проводка, которые контролируют взаимодействие клавишных устройств. К зажимам присоединяется кабельный проводок, который подводит включатель к приборам освещения. Считается, что двухклавишный выключатель – это модификация одноклавишного устройства.
Зачастую встречаются модульные выключатели, которые состоят из 2 одинарных соединительных частей.
Принцип работы двойного выключателя заключается во взаимодействии контактов и проводков, которые подсоединяются к светильникам различной конструкции.
Подключение кабелей и проводов происходит благодаря клеммникам. Клеммы – это специальные устройства, которые оснащены самозажимными механизмами. Клеммные зажимы в последнее время стали очень популярными, поскольку для подсоединения достаточно очистить кончики проводов от изолирующего материала и соединить их с клеммой.
Существуют выключатели с винтовыми зажимами, в них происходит все аналогичным образом, только фиксация происходит путем закручивания винтов.
Важно! Специалисты рекомендуют использовать двойной выключатель с клеммными колодками. Такое соединение считается долговечным и простым при монтаже. Винтовые зажимы со временем ослабляют контакт, что приводит к нарушению подачи электрического тока.
Есть виды современных двухклавишных выключателей, которые оснащены устройством подсветки и индикатором. Подсветка помогает обнаружить устройство в темноте, а индикатор показывает наличие замкнутой сети в светильнике.
Достоинства двойных выключателей
Устройства с двумя клавишами обладают следующими преимуществами:
один прибор может контролировать работу нескольких ламп или осветительных приборов;
обеспечение контроля за интенсивностью и яркостью света в помещениях. Одинарный выключатель при одном нажатии включает все лампочки осветительного прибора, однако двойной можно использовать не на полную силу, включив одну клавишу;
возможность регулировать освещение сразу в двух помещениях;
экономное расходование электроэнергии;
рациональное использование кабелей и проводов;
допускается включение одного светильника, что благотворно сказывается на здоровье глаз. Всем известно ощущение, когда происходит подключение сразу всех лампочек, такое происходит при одинарном выключателе;
удобство при подключении двухклавишных выключателей для сырых помещений или уличного освещения, так как одно устройство гораздо удобнее маскировать от непогоды или ударов. При монтаже на улице выключатели должны быть защищены специальными кожухами.
Важно! Для создания равномерного освещения возможно использовать диммер, который позволяет регулировать свет.
Способы применения
Большое количество достоинств такого устройства позволяет его использовать практически во всех помещениях дома, квартиры, офиса и т. д. К тому же, двухклавишный выключатель может служить регулятором работы светильников сразу в нескольких помещениях, например, ванная и туалет или коридор и кухня. Для того чтобы правильно провести монтаж, необходимо знать, как подключить двойной выключатель на две лампочки.
Важно! Устройства, регулирующие освещение в двух комнатах сразу, монтируются чаще всего за пределами комнаты. Такое требование прописано в ПУЭ (правилах устройства электроустановок).
Таким образом, можно сделать вывод о том, что сфера использования двухклавишных выключателей огромна.
Составление чертежа для подключения
Перед проведением монтажных работ необходима схема подключения. На чертеже должна быть четко учтена прокладка провода. В основном к включателю подводится фазный провод. Заземляющий и нейтральный провода подсоединяются непосредственно к светильнику. От выключателя отходят 2 кабельных провода, каждый из которых должен подключаться к лампочкам или другим приборам освещения.
Основной принцип схемы – это указание подключения проводов от распределительной коробки к светильнику.
Материалы, необходимые для подключения
После составления схемы начинают подготовку материалов, необходимых для монтажа. В перечень дополнительных материалов входят:
электрические провода, сечение которых должно быть не менее полутора квадратных миллиметров. Для точного определения метража следует провести замеры помещения с помощью рулетки;
двухклавишные выключатели;
изолента;
монтажная коробка;
клеммники или винтовые зажимы.
Список инструментария:
крестовые и плоские отвертки;
монтажный нож для снятия изоляционного материала;
бокорезы;
нивелир;
пассатижи;
молоток и зубило на случай необходимости процесса штробления или углубления для подрозетников.
Монтаж электрических проводов
Перед проведением подключения нужно провести проверку используемых проводов. Для этого необходимо провести тестирование и определить, какой из проводов является фазовым. Для тестирования используется индикаторная отвертка, которая покажет наличие тока светодиодным сигналом. Нужно отметить фазовый провод, чтобы впоследствии не перепутать его с нулевым.
Перед началом установки двойного выключателя следует грамотно проложить электропроводку до места локализации устройства. В случаях использования скрытого способа проводки разводку проводов проводят до момента оштукатуривания стен. Только после этого на места устанавливают выключатели и светильники, а затем их подключают. Прокладка проводов производится согласно предварительно составленной схеме.
При использовании открытого способа проводка укладывается в кабель-каналы или гофрированные трубы. В случаях замены электропроводки скрытый способ считается более трудоемким, поскольку сначала нужно демонтировать старую проводку, а затем установить новую. Открытый способ электропроводки является более экономичным и не требует затрат и труда. Довольно легко удалить старую проводку и подключить новую.
Подготовительный этап подключения
После того, как кабель размещен на назначенное место, начинают процесс подключения выключателей. В период укладки и подключения необходимо обесточить помещение, в котором будут происходить работы.
Важно! Для отключения тока достаточно выключить автоматический переключатель, стоящий в начале ветки.
В грамотно спроектированном распределительном щитке все автоматы-выключатели маркированы, и поэтому обесточить нужный автомат не составит труда. Если провода не подписаны, то автомат можно обнаружить методом подбора.
После разводки проводов начинают монтаж двухклавишного включателя.
Работа начинается с зачистки кончиков проводов. Подключить двойной выключатель света можно с использованием 3 проводков: первый – вводной, который обеспечивает вхождение тока, и 2 выводных, которые подсоединяются к приборам освещения. Кончики проводов зачищают от изоляции, расстояние зачистки составляет примерно 10 см.
Затем очищенные провода подсоединяют к клеммам. Этот крепеж в системе обозначается буквой «L». Такой зажим расположен в одной стороне конструкции, то есть — отдельно, и его нельзя перепутать. Такой способ используют для двухклавишных включателей, если их конструкция не модульная.
Для модульных выключателей подключение происходит по-иному. В этом случае вводной кабель подключается в клемму первого модуля. Такая клемма обозначается также буквой «L», только она соединяется тонким проводом со вторым модулем. Именно так происходит подсоединение к фазному проводу. Выводные клеммы обозначаются на схеме в виде стрелок, и подсоединение к ним проводков производится аналогичным образом.
Различают несколько вариантов подключения двойного выключателя:
Простейший способ характеризуется равным количеством проводов от потолка и осветительного прибора. Для соединения таких проводов достаточно просто их скрутить между собой.
Если на потолке 3 провода, а люстра имеет большее количество плафонов, то в этом случае проводят распределение проводов на секции и их подключение к фазовому проводу.
Если из потолка выходят 4 провода, в этих случаях провода скручивают между собой. Один из четырех проводов является заземляющим, его можно определить по светло-зеленому цвету и маркировке «РЕ».
На конструкции по бокам располагаются 2 винтика, с помощью которых можно регулировать фиксацию лапок. В случаях, если устройство болтается, с помощью винтов можно его подкрутить и закрепить покрепче. Для этого понадобится фигурная отвертка.
Коробку монтируют в специально подготовленное углубление, после чего устанавливают верхнюю декоративную рамку. Затем выключатель крепят в подрозетнике. Для крепления используют болты или зажимы. Этот процесс зависит от конструкции купленного вами включателя. Есть разновидности, имеющие съемные рамки и кнопки для нажатия. Эти элементы снимают перед подключением и устанавливают после выполнения всего объема работ.
Заключение
Подключение двойного выключателя проводится довольно-таки несложно, если подробно изучить все тонкие моменты этого процесса. Главное — не забывать, что перед любой работой с электричеством необходимо обесточивать систему. Из вышеперечисленной информации ясно, какой провод и куда нужно подсоединять, а для правильного подключения это является основным принципом. После изучения необходимой информации вы будете точно знать как подключить двухклавишный выключатель света.
Вся вышеприведенная информация послужит инструкцией для грамотного подключения проводов к двухклавишному выключателю.
💡 Как подключить двойной выключатель: схемы, варианты, пошаговая инструкция
Самостоятельная установка выключателей довольно проста. С ней может справиться даже начинающий домашний мастер. Однако неопытные специалисты зачастую опасаются связываться с монтажом двухклавишных размыкателей, особенно, если они объединены блоком с розеткой. Сегодня попробуем разобраться, намного ли больше сложностей в подключении двойного выключателя, что потребуется домашнему мастеру для подобного монтажа, каким образом его лучше всего выполнить.
Читайте в статье
Внешнее и внутреннее устройство двухклавишного выключателя
Как внешне выглядит двойной выключатель, знает каждый. Это 2 клавиши, облачённые в корпус. А вот о внутреннем устройстве догадывается не каждый. Попробуем разобраться в этом вопросе, описывая всё простыми словами. Внутри выключателя находится контактная планка, на которую подаётся напряжение. Она соединена с двумя подвижными язычками. Снизу, по другую сторону язычков, находятся отдельные контакты с клеммами. При нажатии на одну из клавиш, язычок опускается и замыкается на нижний контакт, в результате, на соответствующей клемме появляется напряжение.
ФОТО: mydwg.ruТак выглядит двухклавишный выключатель изнутри
Клеммы выключателя могут быть различными – самозажимными или винтовыми. Первые гораздо более просты в монтаже, однако они не всегда применимы. К примеру, если электропроводка гибкая, то использовать их без лужения кончика жилы не получится.
Статья по теме:
Розетки и выключатели: лучшие бренды и модели разной ценовой категории, достоинства и недостатки, примеры необычных розеток и выключателей, нюансы монтажа электроарматуры своими руками — в нашей публикации.
Нормы и правила техники безопасности при монтаже выключателей
Прежде чем приступить к монтажу выключателя, равно как и перед любой другой работой, связанной с электромонтажом, следует уяснить некоторые правила, которые необходимо соблюдать. Первым делом, перед началом работ необходимо полностью обесточить размыкатель. Для этого нужно всего лишь отключить вводной автомат в щитке.
После того, как автомат отключен, необходимо ещё раз убедиться в отсутствии напряжения на клеммах выключателя при помощи обычной индикаторной отвёртки.
ФОТО: ro.adverto.saleПосле отключения необходимо ещё раз убедиться в отсутствии напряжения на жилах провода
Все работы следует производить аккуратно, пошагово, не перепрыгивая с места на место, чтобы не упустить ни единой мелочи. Ведь, к примеру, один слабо протянутый контакт может привести к пожару. Шутить с электричеством не стоит, оно этого не прощает.
Статья по теме:
Схема подключения двухклавишного выключателя на две лампочки, к люстре и с розеткой. В нашей публикации Вы найдете особенности и пошаговую инструкцию подключения, необходимые инструменты и рекомендации специалистов.
Что потребуется для подключения двухклавишного выключателя
Перед началом работ лучше всего подготовить весь необходимый инструмент, чтобы в процессе не отвлекаться на его поиск. Для установки двойного размыкателя понадобятся:
отвёртки – крестовая и шлицевая;
инструмент для снятия изоляции;
индикаторная отвёртка.
Вот, собственно, и весь нехитрый набор инструмента.
ФОТО: market.sakh.comИнструмент для работы должен быть качественным
Как самостоятельно подключить двухклавишный выключатель
Для того, чтобы самостоятельно выполнить все работы и не вызывать специалиста, оплачивая его услуги, следует выполнить несколько шагов, о которых сейчас и будет рассказано. Для примера можно взять вариант, при котором старый выключатель снят другим человеком и в распоряжении домашнего мастера лишь три провода, торчащие из подрозетника, без какой либо маркировки. В этом случае требуется развести их в разные стороны и, убедившись, что они не замкнутся, на некоторое время включить напряжение в домашней сети. Далее, при помощи индикаторной отвёртки, нужно найти ту жилу, по которой напряжение приходит на выключатель. Промаркировав её, электричество необходимо снова отключить с вводного автомата.
ФОТО: elec.ruДля маркировки можно использовать специальные бирки, хотя подойдёт и цветная изолента
Схема подключения двухклавишного выключателя: примеры
Для того, чтобы читателю было проще разобраться, каким образом подключаются двойные размыкатели, предлагаем ознакомиться со схемами монтажа визуально.
ФОТО: risuusam.ruПростейшая схема подключения двухклавишного выключателя на две лампочки
Если же требуется другой вариант, можем предложить следующее.
ФОТО: brilux.com.uaПодключение двойного выключателя с обозначением распределительной коробки
Как подключить двойной выключатель: пошаговая инструкция
Для начала попробуем разобраться, каким образом подключается сам двухклавишный выключатель. Для этого, в качестве примеров, будет использована компьютерная графика.
Иллюстрация Описание действия
Для начала следует промаркировать жилы. К примеру, «L» – входящая фаза, а «L1» и «L2» – отходящие на светильники (сигнальные). Так впоследствии будет удобнее работать
Теперь жилу «L», по которой напряжение приходит, нужно присоединить к верхней клемме выключателя
К нижним клеммам присоединяются соответственно жилы «L1» и «L2». Они являются сигнальными, и по ним напряжение будет подаваться на светильники в соответствии с тем, какая клавиша нажата
В светильниках подключение производится согласно цветовой маркировке. Если она отсутствует, то, скорее всего, и заземляющего провода здесь не будет
В распределительной коробке имеет смысл также промаркировать жилы, идущие от выключателя. Это позволит упростить последующую коммутацию
Однако мало понять, как подключить сам двойной выключатель. Необходимо разобраться, каким образом выполнить его соединение в распределительной коробке, что сейчас и будет рассмотрено.
Соединение проводов от двухклавишного выключателя в распределительной коробке
Смысл соединения проводов в распределительной коробке таков. Входящий в коробку «ноль» напрямую соединяется со светильником. Фазный провод «отправляется» на выключатель, а обратно возвращается уже 2 провода, которые идут каждый на свою группу осветительных приборов. Конечно, намного удобнее, если весь монтаж производится «с нуля». Рассмотрим на примерах, как он выполняется.
Иллюстрация Описание действия
Введённый кабель от первой группы светильников нужно зачистить и промаркировать жилы аналогично тем, по которым питание подаётся в распределительную коробку
Так же следует поступить и с кабелем, идущим от второй группы осветительных приборов. Это позволит не запутаться при соединении. Концы жил гибкого кабеля лучше опрессовать. Наконечники и кримпер, предназначенные для этих целей, стоят недорого, а надёжность возрастает в разы
Когда все провода распределены по группам, можно приступать к их соединению. Наиболее удобным и быстрым вариантом здесь будет использование зажимных клеммников WAGO
В итоге, получается аккуратно разведённая коробка. При этом, соединения всегда можно разобрать и собрать очень быстро, если это необходимо
А вот если в здании полностью отсутствует контур заземления, разводка в распределительной коробке будет выглядеть так. То же будет и при условии, что все светильники изготовлены из пластика и не требуют заземления
Подробнее мастер-класс по подключению двухклавишных выключателей можно посмотреть в этом видео.
Нюансы подключения двойного выключателя, совмещённого с розеткой
Монтаж блока, включающего в себя помимо двойного выключателя ещё и розетку, для многих начинающих домашних мастеров превращается в ужасный сон. Но на самом деле здесь нет совершенно никаких сложностей. Единственное, что будет отличать подобное подключение – это наличие дополнительного нулевого провода, который пойдёт только на розетку.
В случае подобного монтажа сначала подключается розетка, от которой шлейфом к выключателю идёт фазный провод. А дальше всё по уже описанной схеме. Поэтому не стоит опасаться браться за подобную работу. Если домашний мастер может подключить двухклавишный выключатель, то и с блоком никаких проблем у него не возникнет.
ФОТО: electricadom.comА вот так можно изобразить подключение блока двойного выключателя с розеткой
Монтаж двухклавишных выключателей с неоновой подсветкой
Подключение выключателей с подсветкой совершенно ничем не отличается от описанного выше, однако здесь есть один важный нюанс. Очень часто, после установки подобных выключателей, начинают периодически моргать компактные люминесцентные лампы (КЛЛ), в народе называемые энергосберегающими (при выключенном свете). Многие просто меняют выключатель на обычный и забывают об этом, что является ошибкой.
ФОТО: werkel.ruВыключатели с подсветкой хорошо видны ночью
Подобное «поведение» КЛЛ обусловлено неправильным подключением патронов в люстре или светильнике. Дело в том, что по правилам, фазный провод должен приходить на центральный контакт цоколя, а нулевой на резьбу лампы. Если это правило не соблюдается, минимальный ток, проходящий через неоновую лампу подсветки, постепенно заряжает конденсатор, имеющийся в схеме пускового устройства КЛЛ. И, когда конденсатор заряжается до критического уровня, он попросту импульсно сбрасывает заряд, в результате чего происходит кратковременная вспышка. Поэтому в таком случае лучше менять не выключатель с подсветкой, а расположение проводов на колодке люстры или светильника.
ФОТО: ru.qwertyu.wikiПри неправильном подключении патрона эти лампы могут периодически вспыхивать без включения
Проходной двухклавишный выключатель: что это такое, как его монтировать
Если быть точным, то здесь более уместным будет название «переключатель». Этот элемент схемы электрической сети предназначен для того, чтобы освещением можно было управлять из двух и более точек, независимо от положения остальных выключателей. К примеру: длинный коридор, по обеим сторонам которого имеются проходные переключатели. Человек, подходя к коридору, нажимает на клавишу, включая свет. Пройдя по коридору, он свет выключает. И, несмотря на то, что цепь разомкнута, следующий вошедший за ним человек вполне свободно снова включает освещение.
Если посмотреть на схему подключения проходного переключателя, становится понятно, как такое возможно.
ФОТО: hi-electric.comЭто лишь схематическое изображение, дающее общее представление о проходных переключателяхФОТО: hite-pro.ruА вот из схемы уже всё становится понятнее
Статья по теме:
Схема подключения проходного выключателя с 2х мест: устройство и принцип работы, обзор основных производителей проходных выключателей, нюансы монтажа, советы и рекомендации специалистов.
Как избежать ошибок при монтаже: несколько советов от редакции
Для начала стоит полностью продумать, какие светильники или люстры будут управляться тем или иным двухклавишным выключателем, подготовить инструменты и материалы и лишь после этого приступать к работе.
Очень важно быть предельно внимательным и аккуратным при производстве электромонтажа. При работе с проводами и оборудованием вводной автомат обязательно должен быть отключён. Не стоит испытывать судьбу на прочность.
ФОТО: ipickfashion.ruТакая табличка явно не помешает на электрощите на время работы с выключателем
Выбирая выключатели, лучше всего отдать предпочтение изделиям, оснащённым самозажимными клеммами, нежели винтовыми. Первые намного проще в монтаже и прослужат значительно дольше.
Не стоит пренебрегать маркировкой жил проводов. Потратив на это 5 минут времени сейчас, впоследствии можно сэкономить гораздо больше.
ФОТО: djdiplomat.ruВот такие клеммы – идеальное решение для монтажа соединений в распределительной коробке
После окончания монтажа необходимо оставить выключатель в разомкнутом состоянии и лишь после этого включать вводной автомат. Далее по очереди нужно нажимать клавиши, проверяя, горит ли свет и не сработал ли автомат в распределительном щитке.
Подведём итоги
Не всегда, производя электромонтаж в квартире или частном доме, можно обойтись одноклавишным размыкателем. Порой приходится использовать двух- или даже трёхклавишные выключатели. Если разобраться со схемой их подключения, что совершенно несложно, то монтаж домашней электросети значительно упростится. К тому же, подобные выключатели экономят много места на стене, ведь два одноклавишных выключателя в 2 раза шире, чем один двухклавишный.
ФОТО: beru.ruВ комплекте с диммером двухклавишный выключатель станет ещё более функциональнымФОТО: remontnik.ruВыглядит, как один блок, но это 3 отдельные точки – 2 выключателя и розетка
Очень надеемся, что предоставленная нами сегодня информация была интересна и полезна читателю. При возникновении вопросов по теме, не стесняйтесь их задавать в обсуждениях ниже. HouseChief с удовольствием на них ответит максимально быстро и развёрнуто. Там же вы можете прокомментировать прочитанное, оставить свой отзыв или рассказать о личном опыте в подключении двухклавишных выключателей. Эта информация будет полезна начинающим домашним мастерам.
Если вам понравилась статья, пожалуйста, не забудьте её оценить.
Напоследок, как уже заведено, предлагаем вашему вниманию короткий видеоролик, который поможет более полно раскрыть сегодняшнюю тему.

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями
Подключение двухклавишного выключателя: схемы, способы
Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.
Содержание статьи
Устройство выключателя с двумя клавишами
Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света
Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.
Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.
Техника безопасности — будьте внимательны
Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:
Не браться двумя руками за оголенные провода.
Работать специнструментом из набора электрика с изолированными ручками.
Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон.
Проверка индикатором фазы
Убедиться в отсутствии напряжения на всех других проводниках.
Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.
Схемы подключения двухклавишного выключателя
При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме
Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

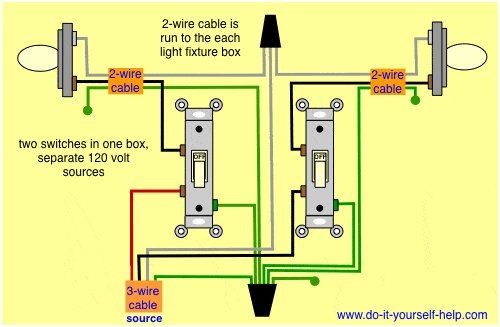

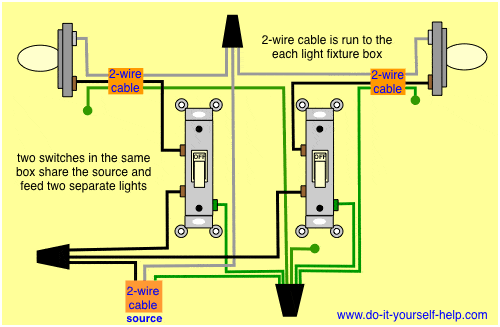

К двум лампочкам
Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.
На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами
Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.
Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.
После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем работу выключателя. Если все сделано правильно, никаких проблем быть не должно.
Схема подключения двойного выключателя с розеткой
Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой
Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.
Что делать если проводов больше
В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?
Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.
В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля». Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод
Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.
Если подключение неправильное
Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:
Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.
Если на выключатель заведен «ноль» — надо переделывать
Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).
Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.
Установка выключателя
Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:
От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
Устанавливают рамку, затем клавиши.
На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.
Схема подключения двухклавишного выключателя
Независимо от того, насколько каждый из нас знаком с электричеством и законами электротехники, простейшее устройство «выключатель» знают все. За целый день мы пользуемся им больше, чем ложкой или вилкой – дома, на работе, в общественных местах. Поэтому так важно познакомиться с этим аппаратом поближе, узнать из чего он состоит, каких бывает разновидностей, на чём основывается принцип работы и как правильно подключить его в электрическую сеть. В данной статье предлагаем подробно поговорить об устройстве, которое находится посередине между самым простым и более сложными. Это – выключатель с двумя клавишами. Тех, кто занимается самостоятельно дома ремонтом электрической сети, наверняка заинтересует схема подключения двухклавишного выключателя.
Назначение

виды выключателей
Несмотря на всё многообразие устройств для управления освещением (кнопка, шнур, цепочка, ползунок, диммеры, выключатели дистанционные, таймеры) вариант клавишный пока остаётся классическим. А принцип действия у всех один и тот же: рабочий механизм имеет две основные позиции («включено», «отключено») и выполняет две главные функции – замкнуть электрическую цепь и подать напряжения на элемент освещения, разомкнуть цепь и снять напряжение со светильника.
Выключатель двухклавишный устанавливают в бытовых электрических сетях напряжением до 1000 В, основная цель его применения – включение и отключение люстр, лампочек, светильников. Главным преимуществом 2-х клавишного выключателя являются две контактные клеммы на выходе, к которым могут подключаться две независимые группы осветительных приборов.
Установка именно двухклавишного бытового выключателя применяется в следующих случаях:
Когда в квартире раздельный санузел и обе комнаты расположены рядом через стенку. В этом случае будет очень удобно подключить двойной выключатель света и установить его как раз на стенной перегородке между дверями обеих комнат. Одна клавиша будет включать светильники в ванной комнате, второй клавишей будет зажигаться свет в туалете.
Подключение двухклавишного выключателя целесообразно, когда в большой зальной комнате или офисном помещении смонтирована люстра на пять или более рожков, либо точечные светильники на потолке. Не всегда требуется, чтобы в люстре загорались сразу все лампочки, иногда достаточно приглушённого света. Например, можно подать напряжение только к двум лампам, включив одну клавишу. Вторая клавиша останется отключённой, остальные лампочки в светильнике гореть не будут и тем самым происходит экономия электроэнергии. Ведь в случае, когда стоит одноклавишный выключатель, при его нажатии зажигаются сразу все лампы в люстре. И если посчитать, сколько каждая лишняя горящая лампочка потребляет киловатт, то за месяц получится приличная сумма в рублях. Зачем же платить лишнее?
Часто ещё двойной выключатель на две лампочки применяют в дачных домиках. Его целесообразнее всего устанавливать в помещениях, расположенных близко к выходу на улицу. Одна клавиша включает свет в этом коридорчике, а вторая – уличный светильник.
Виды
Перед тем, как подключить выключатель, надо чётко определиться, какой именно коммутационный аппарат вам понадобится. По конструктивному исполнению они бывают внутренней и наружной установки. Это на первый взгляд кажется, что разницы никакой – и в одном, и во втором две клавиши. Если разобраться подробнее, вы поймёте, что они различаются по многим параметрам – области применения, способу установки, виду электрической проводки.
Для внутренней установки
Это наиболее распространённая разновидность выключателя света, его ещё по-другому называют «утопленный», монтируется он в стене, применяется в жилых помещениях и офисных зданиях.
Схема подключения такого двухклавишного выключателя предусматривает применение скрытой электрической проводки. Это когда провода прокладываются в специальных бороздах, сделанных в стене (электрики называют их штробами) либо внутри каркасных гипсокартонных стен.
Для того чтобы подсоединить такого типа аппарат потребуется ещё дополнительно смонтировать подрозетник, который представляет собой монтажную коробку. Подрозетник вставляется в отверстие в стене, к которому подходят штробы с проводами, а уже в нём располагается рабочая часть выключателя. Подрозетники в свою очередь также бывают двух видов: для гипсокартонных и бетонных стен.
Вы, конечно, догадываетесь, сколько может быть грязи и пыли в квартире, когда при помощи болгарки режутся штробы в стене и выбивается отверстие для установки подрозетника. Поэтому монтаж скрытой проводки и установку внутренних выключателей целесообразно совмещать с общими ремонтными работами в помещении.
Для наружной установки
Подключение выключателя наружного типа производится при открытой проводке. Это когда электрические провода прокладываются по стенам. Они могут быть уложены в металлические, пластиковые или гибкие гофрированные трубы, в специальные короба или кабельные каналы, которые делаются из пластика. А могут проходить прямо по стенам на фарфоровых изоляторах. Этот метод, можно сказать, уже устаревший, не слишком популярный, но и сейчас бывают ситуации, когда проводку нет возможности скрыть внутри стены.
Наиболее часто схема подключения двойного выключателя на две лампы применяется на дачах. А так как дачные домики зачастую сделаны из дерева, то здесь и нашёл своё самое широкое применение коммутационный аппарат наружного исполнения. Такой способ проводки и тип выключателя используются ещё в хозяйственных постройках, сараях, подвалах, погребах, гаражах, а также в подсобных и производственных помещениях.
Конечно, не сравнить по эстетичности скрытую и открытую проводку, наружный и внутренний выключатель. Естественно, комната выглядит красивее, когда провода все спрятаны, а не болтаются по стенам. Но в плане быстроты и простоты монтажа проводки и подключения выключателя, наружный тип выигрывает.
Имейте в виду! Если вам вдруг понадобится в нежилом помещении, например, в только что купленном новом доме или квартире, срочно сделать хотя бы какое-то освещение для начала ремонтных работ, воспользуйтесь открытой проводкой и выключателем наружной установки в качестве временного варианта.
Параметры и советы по выбору
Перед тем, как подключить двухклавишный выключатель света, не лишним было бы ознакомиться с основными характеристиками этого коммутационного аппарата. На современном рынке электрических товаров их выбор настолько огромный, что можно растеряться.
Любая модель создаётся под определённую величину рабочего тока, как правило, это 4А, 6А и 10А. В случае если необходимо подключить люстру с большим количеством ламп, для надёжности лучше выбирать устройство с номинальным рабочим током 10А.
Для соединения коммутационного аппарата с питающей сетью обычно используют провода сечением от 1,5 до 2,5 мм2. В большинстве выключателей к его клеммам провода подсоединяются при помощи винтовых зажимов. Сейчас есть более современные модели с подпружиненными клемниками, в них монтаж провода происходит намного легче, достаточно лишь вставить зачищенный кончик в зажимное устройство. Советуем при покупке выключателей остановить свой выбор на таком варианте.
Можете поинтересоваться у продавца, на каком механизме работают клавиши – кулачковом или качающемся. А также из чего выполнено основание выключателя, оно может быть металлическим или керамическим, второй вариант предпочтительнее и безопаснее из-за низкой теплопроводности керамики.
Сейчас несложно подобрать модель, подходящую именно для вашего интерьера, на рынке представлен огромный выбор выключателей в любом цветовом исполнении.
При покупке обязательно пощёлкайте клавишами, они должны работать чётко, хорошо фиксироваться, при включении-отключении издавать характерный щелчок.
Современные модели часто делают с подсветкой. Это очень удобно, можете смело останавливать свой выбор на таком варианте. В тёмное время, зайдя в комнату, вы легко определите местоположение аппарата по светящимся элементам.
Выбор выключателя с точки зрения дизайнера интерьеров (видео):
Совет! Старайтесь покупать выключатели и материалы для его подсоединения в магазинах электротоваров. Там не только огромный выбор, но и продавцы-консультанты, которые смогут пояснить все параметры, характеристики и технические возможности выбранной модели.
Конструктивное устройство и принцип действия
Устроен выключатель с 2-мя клавишами несложно.
Основная часть – это рабочий механизм, установленный в подрозетник. Его фиксация в монтажной коробке происходит двумя способами в зависимости от модели выключателя:
с помощью металлической рамки, в которой для этого есть специально предназначенные отверстия;
при помощи распорных лапок.
Главной частью рабочего механизма являются три контакта:
один входящий, который должен соединяться проводом с источником питания;
два отходящих, от них провода идут на две группы осветительных приборов (либо на две разные комнаты – туалет и ванную).
Все эти контакты неподвижные, а связь между ними осуществляется при помощи подвижных контактов, расположенных также в рабочей части.
Ещё у выключателя имеется защита, состоящая их двух клавиш и рамки, выполнены они из пластика. Каждая клавиша крепится на один приводной механизм, путём нажатия она будет замыкать входящий и отходящий контакты, тем самым подавая напряжение на одну группу светильников. Рамка из диэлектрического материала крепится сверху, чтобы исключить возможность прикосновения рукою к рабочей части выключателя. Она закрепляется защёлками либо двумя винтами.
Теперь немного всё это обобщим. Из распределительной коробки приходит провод на входящий неподвижный контакт выключателя, по нему поступает напряжение от источника питания. Вы нажимаете одну клавишу, при помощи подвижного контакта замкнулись неподвижные (входящий и один отходящий), по полученной замкнутой цепочке напряжение поступает на одну группу светильников и лампочки в ней загораются. Аналогично нажимаете другую клавишу, и приводите в работу вторую группу светильников.
Обратный процесс происходит в точности до наоборот. Нажали клавишу в обратную сторону, подвижный контакт разомкнул цепь между входящим и отходящим неподвижными контактами, напряжение по разорванной цепочке поступать уже не может и лампы на светильниках не горят.
Схема подключения
Схема подключения двухклавишного выключателя на две лампочки предусматривает, что в помещении уже смонтированы:
Распределительная коробка. Она должна располагаться под потолком (ниже его на 10-30 см). Можно установить новую коробку либо задействовать уже имеющуюся, главное, чтобы вам удобно было в ней работать.
Выключатель 2-х клавишный. Каких-то особенных требований по его расположению нет, сейчас, как правило, устанавливают аппарат на уровне опущенной руки взрослого человека.
В двух комнатах (например, ванной и туалете) установлены светильники. Основная работа будет производиться с патронами.
Итак, оборудование установлено, осталось только всё электрически увязать между собой, подать напряжение на двойной выключатель, а с него уже на лампы.
Прежде всего, не забудьте отключить вводной автомат на квартиру, чтобы исключить возможность попадания под напряжение!
К распределительной коробке подходит двухжильный провод, который подаёт из питающей сети «фазу» и «ноль».
К двойному выключателю проложено три провода. Один из распределительной коробки, по которому будет поступать «фаза» на входящий неподвижный контакт, ещё два фазных провода, соединяющих неподвижные отходящие контакты с патронами светильников.
В патроне светильника есть два контакта, к одному подключается «фаза», ко второму крепится нулевая жила, которая в распределительной коробке соединяется с «нулём» питающей сети.
В распределительной коробке провода соединяются путём скрутки либо при помощи специальных зажимов. Если будете пользоваться первым способом, то обязательно место скрутки хорошо заизолируйте и наденьте сверху ПВХ трубки. Очень важно, чтобы все контактные соединения были максимально надёжными. Плохой контакт приводит к нагреву и выходу из строя оборудования.
Самое главное! Подсоединённый провод к входящему контакту выключателя должен быть только «фазой» и никак иначе. Если вы подсоедините «ноль» это будет не то, что неправильно, а опасно. При замене лампочек вы можете попасть под напряжение. Проследите за этим очень внимательно!
Собранная схема двойного выключателя опробуется путём включения вводного автомата на квартиру, потом поочерёдным нажатием клавиш выключателя и проверки рабочего состояния лампочек (они должны загореться).
Для более полного понимания подключения выключателя рекомендуем посмотреть вот это видео:
Теперь вы знаете, как подключить двойной выключатель, знакомы с его характеристиками, параметрами, разновидностями и условиями выбора. Осталось только обеспечить аппарату правильную эксплуатацию. Не бейте по клавишам, что есть силы, и выключатель прослужит вам много лет.
СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ
Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.
Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.
Схема подключения двойного выключателя
Три варианта схем — все одинаковые по функциям
Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.
Пример подключения пятиламповой люстры через двухклавишный выключатель
Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:
С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).
Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.
Процесс подключения пошагово
Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.
В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.
Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм. Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.
Электрические схемы
Double Gang Box
По коду число допустимых проводников в коробке ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. Д. Проверьте местные правила на предмет ограничений и разрешите требования перед началом электромонтажных работ. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и правил при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы
На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки розетки в одной коробке и 2 выключателя в одной коробке.

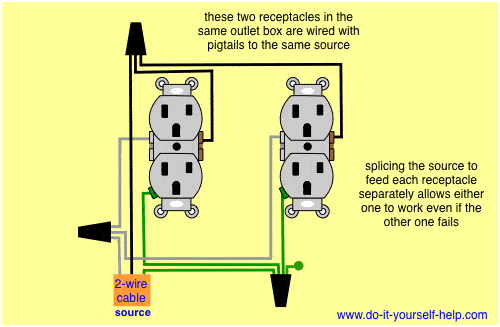

Подключение двух розеток в одной коробке

На этой схеме две розетки дуплексных розеток установлены в одном корпусе и подключены отдельно к источнику, используя соединительные провода, соединенные для подключения клемм каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выходит из строя из-за физического повреждения, другая не будет затронута и должна работать.

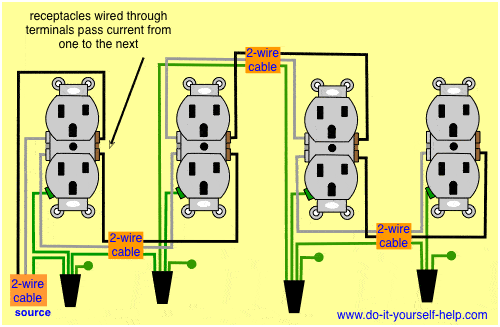

Подключение двух розеток в серии

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком устройстве в случае отказа розетки № 1 розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-либо образом повреждена изнутри, это может повлиять на подачу электроэнергии к следующим розеткам. Обычно это не так. Если медный язычок между винтами клемм остается неповрежденным, даже если № 1 перестает работать, розетка № 2, скорее всего, все еще будет работать.

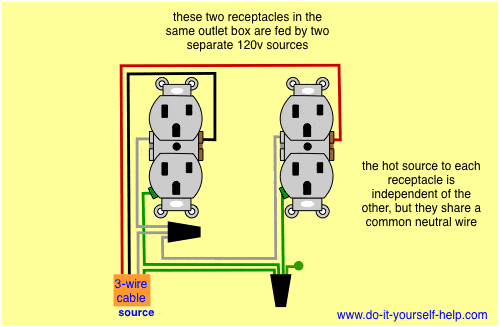

Проводка 2 розетки с 2 источниками

На этой схеме две розетки подключены в одну коробку с отдельным источником питания 120 В каждый. Трехпроводный кабель врезается в коробку. Черный и красный провода оба горячие, и каждый из них подключен к одной из розеток. Белый нейтральный провод соединен с каждой розеткой, поэтому они имеют общий путь возврата. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения.Подобную схему обычно можно найти на кухне, где установлены две 20-амперные цепи для размещения всех приборов, обычно используемых на обычной кухне, как показано на этой схеме автоматического выключателя.
Подключение розетки GFCI и выключателя света в одной коробке

Эта схема иллюстрирует подключение розетки GFCI и выключателя света в одной розетке, что является распространенным явлением в ванной комнате с ограниченным пространством. Горячий источник соединен косичкой с клеммой LINE на розетке и клеммой на выключателе освещения.Нейтраль соединена косичкой с GFCI, а белый провод идет к свету. Эта проводка обеспечивает защиту GFCI в одном месте. Свет и выключатель не защищены розеткой gfci.
Подключение двух переключателей в одной коробке

В этом расположении 2 выключателя установлены в одной коробке. Выключатели подключены проводами к одному и тому же источнику. Черные провода, идущие к двум отдельным осветительным приборам, каждый подключен к одному из переключателей.Нейтральные и заземляющие провода источника соединены с проводами, идущими непосредственно к каждой коробке осветительных приборов.
Подключение двух коммутаторов в одной коробке с 2 источниками

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехпроводной кабель служит источником для переключателей, а черный и красный провода подключены к одному переключателю. Черный провод от каждого источника света подключен к одному из переключателей, а нейтраль и земля источника совместно используются двумя осветительными приборами.
Подключение коммутатора и розетки в одной коробке

На этой схеме выключатель освещения и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль соединяется косичкой с клеммой нейтрали на розетке и с белым проводом, идущим к нейтрали у светильника, расположенного в отдельной коробке.
Подключение розетки и выключателя в середине цепи

Эта схема иллюстрирует выключатель и розетку в одной розетке, расположенной в середине цепи.Эта проводка позволяет подавать электричество от розетки к любым другим розеткам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.
Подключение коммутатора к розетке в одной коробке

На этой схеме коммутатор и розетка установлены в одной коробке, и коммутатор управляет питанием розетки. Горячий источник подключается к одной клемме на коммутаторе, а другая клемма подключается к горячей клемме на розетке с помощью короткого провода.Нейтральный провод от источника подключается непосредственно к нейтрали розетки, а переключатель и розетка разделяют заземление источника.
Ещё как на Do-It-Yourself-Help.com
,Схемы подключения трехстороннего переключателя
По коду число допустимых проводников в коробке ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. Д. Проверьте местные правила на предмет ограничений и разрешите требования перед началом электромонтажных работ. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и правил при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы
Трехсторонние переключатели позволяют управлять осветительными приборами из двух разных мест, они обычно используются в верхней и нижней части лестничного марша или в двух разных входах в комнату. На этой странице приведено несколько схем электрических соединений, которые можно использовать для отображения схем трехстороннего освещения в зависимости от расположения источника относительно переключателей и источников света. Также включены схемы для трехпозиционных диммеров, трехпозиционного переключателя потолочного вентилятора и устройства для розетки с переключателем из двух мест.Для получения дополнительной информации об этих схемах и советов по устранению неполадок проверьте ниже.
Схема подключения
Трехпозиционный выключатель со светом на конце

На этой схеме электрический источник находится на первом переключателе, а свет расположен в конце цепи. Трехпроводный кабель проходит между коммутаторами, а 2-проводный кабель проходит к свету. Черный и красный провода между SW1 и SW2 подключены к клеммам путешественника. Горячий источник подключен к общей клемме на SW1, а общая клемма на SW2 подключена к горячей клемме на индикаторе.

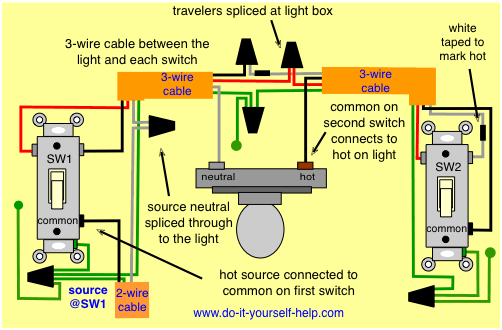

Трехпроводной выключатель с подсветкой, средний

Источник в этой цепи находится на первом переключателе, а светильник расположен между SW1 и SW2. Трехжильный кабель проходит между каждым выключателем и осветительным прибором. Провод горячего источника подключен к общей клемме на SW1. Общая клемма на SW2 подключена к горячей клемме на индикаторе. Путевые провода сращены на коробке приспособления для прокладки между клеммами путешественника на выключателях, они не подключены к источнику света.

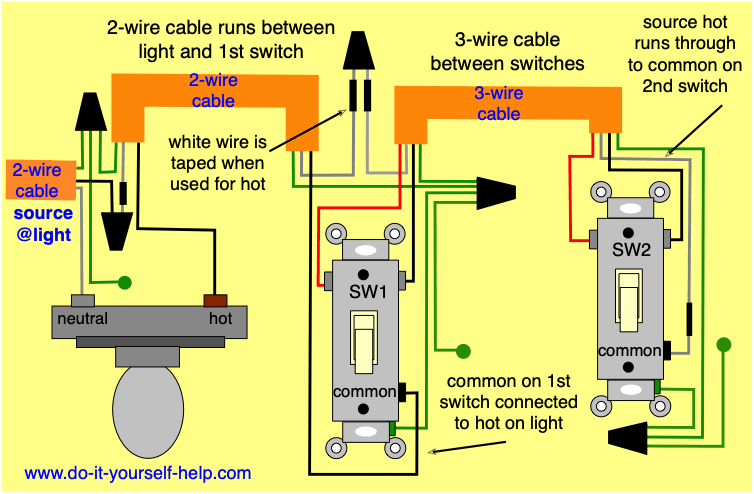

Трехпроводной коммутатор с легким подключением First

На этой схеме источник для схемы находится в осветительном приборе, и два переключателя идут после. Двухпроводный кабель проходит от источника света к SW1, а 3-проводный кабель проходит между SW1 и SW2. Горячий провод источника соединен в световом коробе с белым кабелем, идущим к первому распределительному блоку. Там он соединен с черным проводом, идущим ко второму распределительному блоку, который затем подключается к общей клемме на SW2. Когда такой горячий провод используется таким образом, он помечается черной лентой или краской на концах, чтобы идентифицировать его как горячий.
Вернувшись к светильнику, горячая клемма на лампе подключена к черному проводу, идущему к общей клемме на SW1. На SW1 красный и белый провода, идущие к SW2, используются в качестве путешественников, соединяющих клеммы путешественника между двумя переключателями. Снова, белый провод отмечен черным на концах, чтобы идентифицировать его как горячий.

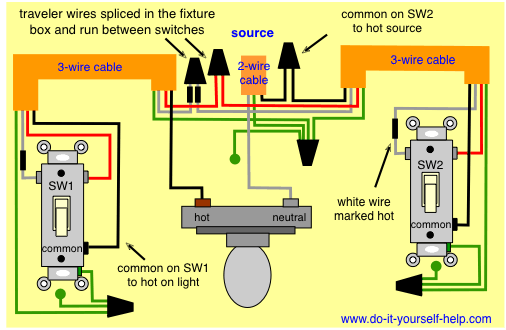

Трехпозиционный переключатель источника питания посередине

В этом устройстве источник для схемы находится в осветительном приборе, который расположен в середине схемы.3-х проводный кабель идет к выключателям с каждой стороны света. При свете провод горячего источника соединяется с черным проводом, идущим к общему выводу на SW2. Горячая клемма на светильнике подключена к черному проводу, идущему к общей клемме на SW1. Красный и белый провода кабеля сращены в коробке прибора и проходят к клеммам путешественника на обоих переключателях. Они не подключаются к светильнику. Белый провод помечен черным на обоих концах, чтобы идентифицировать его как горячий.
Схемы подключения трехстороннего диммера
На следующих 3 диаграммах показана проводка для специально изготовленного диммера, который можно использовать в этих цепях вместо трехходовых переключателей или обоих.Такое расположение позволяет опускать свет по 3-х направлениям. После того, как уровень освещения был установлен на одном диммере, другой выключатель выключит и включит свет на этом уровне. Это устройство может использоваться вместо любого из трехпозиционных переключателей в этих цепях, а также для затемнения источников света в схеме четырехпозиционного переключателя, как показано на этой ссылке.

Вместо клемм трехходовой диммер имеет 4 провода, выходящих из корпуса: один общий, два путевых и один провод заземления. Общий провод обычно черный, а путешественники красные.В любом случае, дорожные провода будут одного цвета, чтобы отличить их от общего провода.

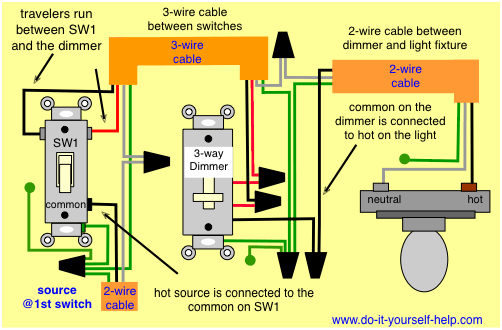

В этой цепи горячий источник подключен к общей клемме 3-позиционного переключателя в первом блоке. Оттуда 3-проводный кабель идет к диммеру во второй коробке, а 2-проводный кабель идет от диммера к источнику света в конце цепи.
Нейтраль источника соединяется с осветительным прибором с помощью белых кабельных проводов на каждой коробке. Черный и красный провода между выключателями соединяют путешественников.В диммере черный провод соединен с общим проводом, а на другом конце — с горячим выводом на лампе.

Эта схема такая же, как и предыдущая, но диммер идет первым в цепи. Эта схема предназначена для удобства работы со схемой, подключенной в этой схеме.

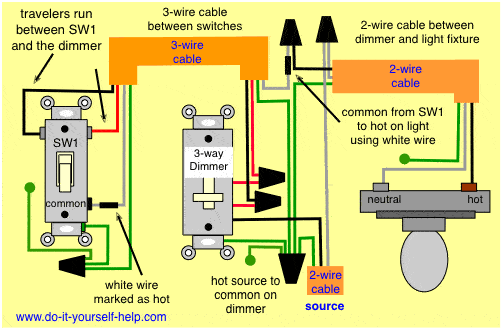

На этой схеме источник находится в середине цепи вместе с диммерным переключателем. От диммера 3-проводный кабель идет к другому коммутатору, а 2-проводный кабель — к светильнику.Горячий провод источника соединен с общим диммером, а нейтраль соединен с осветительным прибором.
У трехпозиционного переключателя белый провод кабеля помечен черным и подключен к общей клемме. С другой стороны, белый провод снова помечается черным и соединяется с черным проводом, идущим по горячей клемме на лампе. Черный и красный провода между выключателями соединяют путешественников вместе.

При таком расположении используются два 3-полосных диммера, которые позволяют опускать свет из обоих мест.Трехжильный кабель проходит между коммутаторами, а двухжильный — от второго диммера к свету.
Общее на первом диммере подключается к проводу горячего источника, а общее на втором подключается к проводу, идущему к горячему выводу на лампе. Нейтраль источника проходит через осветительный прибор с соединением в каждой распределительной коробке. Черный и красный провода между выключателями используются для соединения путешественников.

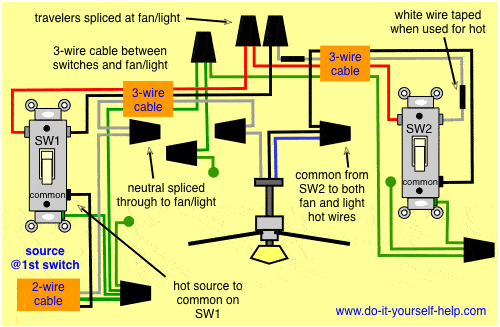

Потолочный вентилятор Проводка 3-х позиционного переключателя

Здесь потолочный вентилятор с комплектом освещения управляется двумя трехходовыми переключателями.Это то же самое, что и вторая схема на этой странице с вентилятором вместо светильника. В этой проводке источник находится на SW1, а 3-проводный кабель проходит между каждым выключателем и потолочным вентилятором.
Горячий источник подключен к общему на SW1, а нейтраль соединена с потолочной коробкой с помощью белого кабеля. Черный и красный кабели подключены к клеммам путешественника, а на вентиляторе они сращены с черными и белыми проводами, идущими к SW2.Белый провод помечен черной лентой на обоих концах, чтобы идентифицировать его как горячий. В потолочной коробке провода для вентилятора и освещения соединены с черным проводом, идущим к SW2. При таком расположении переключатели управляют питанием потолочной коробки, а тяговая цепь используется для управления скоростью вентилятора. Для получения дополнительной схемы подключения потолочного вентилятора, перейдите по этой ссылке.

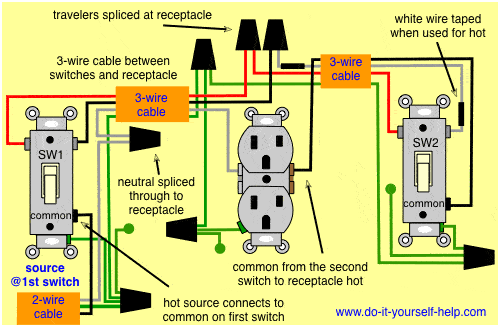

Схема подключения трехходовой коммутируемой розетки

На этой схеме показано расположение проводов для 3-х сторонней розетки с переключателем. С помощью этой проводки розетка может управляться из двух мест.
Источник находится на SW1 и 3-проводный кабель проходит между всеми устройствами. Горячий провод от источника подключается к общей клемме на SW1, а нейтральный провод соединяется с нейтралью на розетке с помощью белого кабеля. Черный и красный кабельные провода подключаются к клеммам путешественника на SW1 и на выходной коробке, они соединены с красными и белыми проводами, идущими к клеммам путешественника на SW2. Белый провод помечен черной лентой на обоих концах, чтобы идентифицировать его как горячий.Горячая клемма на розетке подключена к черному проводу, идущему к SW2, где она подключена к общей клемме. Для более подробной схемы переключения розеток см. Эту ссылку.
Схема
для добавления розетки в трехпроводную схему

Здесь розетка добавляется в трехпроводную цепь перед первым переключателем. Он не контролируется с помощью переключателей, а всегда горячий. Горячий, нейтральный и заземляющий источник подключены к 2-проводному кабелю, который проходит к новой розетке. Затем трехпозиционные переключатели и освещение подключаются обычным способом, причем общее на SW2 подключено к источнику питания горячим, а общее на SW1 подключено к горячему выводу на светильнике.Дополнительные схемы добавления розетки в существующую цепь см. По этой ссылке.
Как работают трехпозиционные переключатели
Трехсторонние переключатели имеют 3 клеммы для подачи электрической цепи и один клемма для заземляющего провода. Из трех клемм цепи один называется общим, а два других — путешественниками. Общий терминал может быть помечен и обычно имеет цвет, отличный от терминалов путешественника. В зависимости от производителя, путешественники могут находиться на противоположных сторонах устройства или два терминала могут быть на одной стороне.В любом случае, общий терминал каким-то образом будет отличаться от пассажиров.
Общие клеммы всегда будут подключены к горячему проводу, либо от источника, либо от светильника. Эти соединения можно поменять местами, если это более удобно, если один из трех путей соединяет общие клеммы с горячим источником, а другой — с горячим на нагрузке, эти цепи будут работать правильно. Терминалы путешественника всегда будут подключаться от переключателя к переключателю. Путешественники никогда не подключаются к нагрузке устройства или к проводу источника.Неважно, какой терминал путешественника используется, для какого провода путешественника, их изменение не должно иметь значения.
Устранение неисправностей в трехпозиционных цепях
Наиболее вероятной причиной отказа цепи является ошибка в схеме проводки. Убедитесь, что цепь подключена правильно. Убедитесь, что горячий источник подключен к одной общей клемме, а горячий светильник подключен к другой общей клемме. Также убедитесь, что клеммы путешественника подключены только между переключателями, а не к горячим проводам или нагрузке.Также убедитесь, что нейтраль от источника подключена к клемме нейтрали на нагрузке и больше нигде. Нейтральный провод не будет подключен к стандартному трехстороннему переключателю , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что все правильно подключено, а индикаторы все еще не работают, вы можете проверить переключатели, выполнив следующую процедуру.
Если у вас есть выключатели, которые перестают работать, они могут быть изношены или винты клемм могут ослабнуть с течением времени.Выключите питание и выньте устройство из розетки, убедитесь, что все соединения по-прежнему затянуты с помощью отвертки. Если соединения выполнены с помощью зажимов, а не винтов, крепко потяните за провода, чтобы убедиться, что они все еще затянуты.
Если у вас есть старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь все еще не работает, возможно, коммутатор неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Выключите питание и отсоедините выключатель от цепи, отсоединив провода.Используйте тестер непрерывности или мультиметр в настройках Ом, чтобы определить, правильно ли он проводит электричество.
Чтобы проверить трехсторонний переключатель, подключите один измерительный щуп к общему терминалу, а другой — к одному из путешественников. Нажмите на переключатель, чтобы переключиться в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите щуп с этого разъёма на другой и проверьте снова. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, вероятно, переключатель работает нормально.Однако, если вы не обнаружите какой-либо непрерывности или постоянной непрерывности, независимо от того, где находится датчик или как вы переключаете тумблер, переключатель, вероятно, неисправен и должен быть заменен. Одно замечание об этом тесте: если вы имеете дело с интеллектуальным электронным переключателем или таймером, эта процедура не будет работать для проверки функции переключателя.
Больше как это на Do-It-Yourself-Help.com
,
Как подключить коммутаторы

Увеличить изображение Как для подключения 2 розеток
Розетки подключены параллельно
Каждая розетка получает горячий провод и нейтральный провод.
Осмотрите винты на каждой розетке, чтобы убедиться, что латунные винты соединены вместе, и серебряные винты связаны вместе.
Подсоедините Black Hot в сторону с помощью латунных винтов и узкого лезвия.
Соедините белый нейтраль с серебряными винтами и широким лезвием.
розеток имеют рейтинг усилителя, напечатанный на задней панели устройства.
Соответствие номинальной мощности усилителя и ожидаемой нагрузки.
Всегда подключайте заземляющий провод.
Ресурсы:
Выбор и подключение проволочных гаек
Как скрутить провод
Выберите правильный размер провода
Для уверенности, всегда проверяйте клеммы переключателя, используя тестер непрерывности перед проводкой.
Практическая схема подключения
Схема подключения
DPDT Переключатель
Двухполюсный Двухпозиционный
Переключение между 120 В и 240 В с центром off
Купить двухполюсный двухполюсный 30-амперный переключатель
2 DPDT с центральным выключателем на Amazon
2 DPDT-переключатель с центральным выключателем на Amazon
Ресурсы:
Как подключить водонагреватель на 120 Вольт
Термостаты водонагревателя с непиковыми значениями
Выберите правильный провод и прерыватель
Рисунок в ваттах А ватт для водонагревателя
См. в коробке главного выключателя
Два водонагревателя
Как для управления двигателем с помощью двух переключателей
Соотнесите номинальную мощность в ваттах с номинальной мощностью устройства.
Устройство на 30 А x 80% = 24 А безопасное максимальное значение
вода переключатель обогревателя / 30 ампер
240V Водонагреватель может управляться напрямую с помощью 30-амперного переключателя.
Искать зеленый цвет. Переключатель
Макс. 25 ампер. при 30-амперном переключателе.
Мощность 5500 Вт. 23 А. с обычным переключатели
рис вольт ампер ватт для водонагревателя
Купить:
Cooper 3032 коммутатор на Amazon
Левитон 3032 30-амперный переключатель на Amazon
Leviton 30-амперный переключатель на Amazon
3-полосная Выключатель для водонагревателя / 30 ампер
240V Водонагреватель может управляться напрямую с помощью 30-амперных переключателей
Вот чертеж для 30-амперной трехпроводной схемы
Примечание: цепь на 240 В имеет 2 горячих провода <> Переключатель на 1 проводе будет работать.
Макс. мощность 25 А при напряжении 30 А. Переключатель
Мощность 5500 Вт на 23 ампер.
Мощность 4500 Вт на 19 ампер.
Ресурсы:
Управляющий водонагреватель с двумя переключателями
Цифра вольт А ватт для водонагревателя
Куплю:
Leviton 3033 на Амазоне
вода переключатель обогревателя / переключатель 15-20 А
Ресурсы:
Как подключить обычный выключатель к водонагревателю

отбросы Утилизатор
Only Black Hot Wire подключается к коммутатору
White Нейтральный провод не подключается к коммутатору
Ресурсы:
How подключить GFCI коммутатор
Как устранить неисправности, отремонтировать, установить мусор распоряжение
Безопасность
Теплая переключатели и розетки указывают на ослабленные провода и / или перегрузку.
Проверьте на перегрев и проблемы с электричеством, используя руку, чтобы почувствовать высокая температура.
Все электрические выключатели и розетки должны быть закрыты.
Крышка электрических распределительных коробок, закрытие дверей таймера, крышка главного выключателя. коробка и держать панель двери закрытой.
Это действие предотвратит появление искр внутри дома и предотвратить перегрев проводов от пожара.
Ресурсы:
Устранение неполадок в электроснабжении дома

Увеличить картинку устанавливать новый Коробки
Ресурсы:
Как установить распределительную коробку
движение датчики и переключатели занятости
Проводка различается в зависимости от марки и номер модели, цвет провода и приложение
Некоторые датчики движения заменяют однополюсный переключатель, а другие заменяют 3-позиционный переключатель, в то время как другие могут подключаться параллельно
Ресурсы:
Проводка датчика движения Купера / по номеру модели
Проводка датчика движения Leviton
Датчик занятости Leviton
Датчики занятости Pass и Seymour
Покупка:
Motion сенсорные переключатели на Amazon
движение сенсорный светильник — замена наружного освещения Светильник
Датчик движения это выключатель.
Если у предыдущего осветительного прибора был выключатель, включите его, чтобы уверен, что датчик движения имеет питание.
Для каждого источника света будет 2 провода (черный и белый).
Для переключателя движения будет 3 провода (черный, белый и красный).
В коробке появится 1 черный горячий и 1 белый нейтральный.
Скрутите все белые провода вместе. Крышка с проволочной гайкой
Black Hot соединяется с черным проводом детектора движения. Накрыть проволокой орех.
Детектор движения Красный провод подключается к черным проводам, идущим к каждому светильнику.Накрыть проволочной гайкой.
Ресурсы:
Основы проволочной гайки
Купить:
Motion датчик наружного освещения на Амазоне
Движение сенсорные прожекторы на Amazon
Omron LY23 Модель переменного тока клеммы / назад:
7-8 магнитных клемм (повернуты в противоположном направлении от других контактов)
5-6 общих клемм
3-4 нормально разомкнутых клеммы (питание отключено, когда реле выключено)
1-2 нормально замкнутых клеммы NC (питание включено, когда реле выключено)
Номинальная нагрузка 7.5 ампер переменного тока
Лампа накаливания 900 Вт при 120 В
Лампа накаливания 1800 Вт при 240 В
Двигатель 1/4 л.с. при 120 В; 1/2 л.с. при 240 В
Фото глаз переключатели
К обратная работа фото-глаза
So Load включается в дневное время. Фото-глаз
подключен к DPDT-реле
Реле 30 А, х 80% = максимум 24 А, до 2880 Вт при 120 В или 5600 Вт @ 240 В
30 А, провод 10 сечением до 2 л.с. при 50 ‘или 1,5 л.с. при 100’ при 120 В См. Диаграммы нагрузки
. Используйте 7-контактное реле Omron 120 вольт LY2-AC для 7.5 ампер

7.5Amp Omron 30Amp DPDT
Купить
Omron LY2 на Amazon / Выбрать 120-вольтовая катушка
DPDT-реле 30 А на Amazon
DPDT Packard на 12 А на Amazon
Ресурсы:
Omron relay / Страница 450 / pdf
Как подключить и устранить неисправность фотоэлемента
Удаленный Коммутатор
Усовершенствованная техника в моем офисе
Ресурсы:
Таймер с дистанционным управлением
Выключатели с дистанционным управлением
Как выбрать размер провода и размер выключателя
Два Скорость проводки вентилятора.
Штырь Таймеры
Ресурсы:
Как подключить таймеры
Как подключить таймеры задержки
коробка Таймеры
Ресурсы:
Таймеры для водонагревателей
Как подключить коробочные таймеры

Увеличить картинку
с питанием от батареи таймер настенного выключателя
Включает и выключает свет
9 ON-OFF, 2 батарейки AA
Ресурсы:
Utilitec 0357930, ручная
Utilitec TMDW50L, ручная
Utilitec таймеры
Купить:
AutoChron на Amazon
Как установить Таймеры
Ресурсы:
Таймер

замыкатель переключатели
Используйте контактор для управления большими нагрузками, такими как водонагреватель или насос бассейна
Управляющий контактор с таймером или переключателем
2-контактные контакторы и 3-контактные контакторы
Ресурсы:
См. контакторы
Управление 30-амперным водонагревателем с обычным 15амперные выключатели
Рисунок вольт ампер ватт для водонагревателя
Как подключить трехфазный таймер с помощью контактора

Увеличить картинку автомобильный переключатель проводки
Moroso переключатель проводки.
Свет и вентилятор получает + питание от батареи после активации переключателя. Свет включается и вентилятор включается, когда замыкание цепи возвращается к полюсу Аккумулятор как сила проходит через металлический корпус автомобиля. Предохранитель
защищает каждый провод и устройство от перегрева или перегрузки короткие и горящие детали.
Для Например, если двигатель вентилятора + короткое замыкание на землю, импульс тока воля поток, как если бы аккумулятор + клемма была подключена к — Терминал. Провода нагреваются и курят, кроме предохранителя отключается, когда нагрев превышает номинал предохранителя.Когда предохранитель срабатывает, он останавливается перегрев, который может расплавить детали и вызвать пожар. Предохранитель должен совпадать ожидаемая нагрузка на свет и вентилятор вместе, но не должна превышать (тепловая) номинал либо аксессуара, либо номинального тока провода. Вольт х Ампер = Ватт
Более 1 переключателя: Прыжок + провод питания к каждому из других предохранителей, и повторное подключение для каждого предохранителя-выключателя освещения
Ресурсы:
Пример руководства Moroso
Общие электрические формулы
Покупка:
Moroso переключатели на Amazon
Фото Коммутатор ресурсов
Intermatic Photo Switch
Переключатель навеса
Cooper 1664
Выключатели вентилятора
Удачи
Как подключить выключатели вентилятора
Добавить еще Переключатель наверх
Как добавить-3-way-switch.HTML
4 DP switch
скоро
Микропереключатели
Выключатели зажигания
Пожарный выключатель
автоматически выключается плавание подогреватель бассейна за 20 минут до бассейна насос отключается
Ресурсы
Таймеры Intermatic Pool
Панели управления
Ресурсы для воздушного выключателя
воздушный выключатель
Больше деталей для бассейна

http: // waterheatertimer.org / images / GM40-dip-switch.jpg DIP-переключатели
Ресурсы
Как подключить таймер GM40
Как подключить таймер GE 15207

Увеличить картинку потолок распределительная коробка
1 одиночный кабель 12-2 проходит на свет выключатель
Светильник подключается к горячему от выключателя и нейтрали

Увеличить картинку Добавить Переключить на любую розетку
Добавить переключатель и свет на любой розетка
Максимум 12 коробок на выключатель.
Вставить силовой провод в розетку.

Как вставить провод в стену

Увеличить картинку Добавить розетку к выключателю
Добавьте розетку к выключателю
Требуется нейтральный провод
Добавить новое розетка
Добавить новый провод к любой розетке
Пропустить провод к новой коробке
В коде указано, что не более 12 коробок на автоматический выключатель
Ресурсы
Читать pdf
Размер провода рисунка

Увеличить картинку 3-х скоростной вентилятор Коммутатор
Ресурсы
Pass и Seymour 3-скоростной вентиляторный коммутатор
.Схемы подключения
для нескольких розеток
По коду число допустимых проводников в коробке ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. Д. Проверьте местные правила на предмет ограничений и разрешите требования перед началом электромонтажных работ. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и правил при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы
Эта страница содержит несколько диаграмм для двух или более розеток в одной цепи. Проводка для нескольких прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток поставляется с защищенными и незащищенными устройствами.
Подключение нескольких розеток в серии

На этой схеме настенные розетки соединены в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо соединения косички, как показано на следующей диаграмме, может создать проблему слабого звена.Используя этот метод, любая поломка или неисправность в одной розетке, вероятно, приведет к выходу из строя всех розеток, следующих за ней.
Схема подключения
для нескольких розеток

На этой диаграмме показана схема подключения нескольких розеток в схеме, которая соединяет каждую из них по отдельности с источником. Все провода соединены с косичкой, которая подключена к каждому устройству отдельно от всех остальных в ряду. Эта проводка учитывает напряжение источника на каждой розетке, независимо от других в цепи.

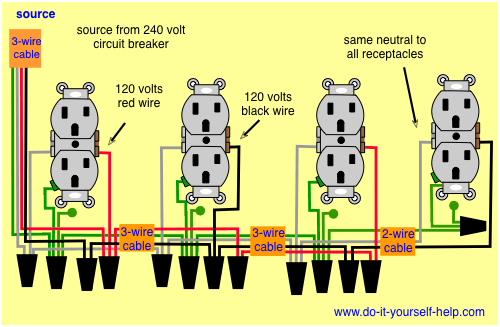

Электрическая схема
для двойных розеток

Здесь 3-проводной кабель проложен от двухполюсного автоматического выключателя, обеспечивающего независимое напряжение 120 В на два набора нескольких розеток. Нейтральный провод цепи является общим для обоих комплектов. Эта проводка обычно используется в кухонной цепи на 20 А, где необходимы два электропитания, например, для холодильника и микроволновой печи в одном месте.

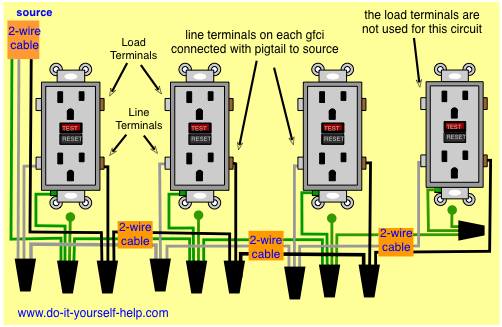

Схема подключения
для нескольких GFCI

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены друг с другом с помощью соединительных проводов для подключения источника.Двухжильный кабель проложен между приборами, а горячий и нейтральный провода от источника соединены с линейными клеммами на каждом устройстве. Терминалы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.
Подключение нескольких розеток и GFCI

Здесь в конце ряда дуплексных розеток добавлена розетка gfci для защиты одного места. Первая розетка подключена к источнику, и 2-проводный кабель проходит от коробки к коробке. Все провода сращены с помощью косички на устройствах, чтобы передать ток на следующий.Клеммы нагрузки на gfci не используются, и это не защищает другие розетки в цепи.
Подключение GFCI для защиты нескольких розеток

Здесь один прерыватель цепи защиты от замыкания на землю защищает несколько дуплексных розеток, следующих за ним, известный как защита нескольких мест. Двухпроводный кабель проходит от GFC к всем следующим выходам. Клеммы линии на gfci подключены к источнику цепи, а клеммы нагрузки подключены к каждой следующей розетке с помощью соединения косичкой.Это позволяет каждому дуплексному разъему подключаться непосредственно к устройству GFC.
Ещё как на Do-It-Yourself-Help.com
,
