Схема подключение генератора ваз 2106: принцип работы и особенности конструкции, какой установлен в модели, инструкция по снятию и замене своими руками — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Содержание

Схема подключения реле генератора ваз 2106 – АвтоТоп

Речь пойдет про регулятор напряжения. В каждом автомобиле, даже в ВАЗ 2106, самой сложной по конструкции является система электроснабжения. От того, насколько она качественно функционирует, зависит работа всех электроприемников в автомобиле. Состоит система электроснабжения из двух источников питания — генератора переменного тока и аккумуляторной батареи.

Внутри генератора произведена установка выпрямительного блока, он состоит из проводниковых диодов, которые преобразуют переменное трехфазное напряжение в постоянное. Для стабилизации напряжения на выходе устройства применяется реле-регулятор. О нем и будет рассказано в этой статье.

Назначение регулятора напряжения

Цель использования данного устройства заключается в том, чтобы максимально стабилизировать напряжение во всей электросети автомобиля. Если произвести питание обмотки возбуждения генератора без регулятора, то на выходе будет напряжение колебаться в очень широком диапазоне. Если конкретнее, то значение его будет изменяться в диапазоне от 10 до 30 Вольт.

А если все электроприемники рассчитаны на работу под напряжением 12 Вольт, то можно сделать вывод о том, что они придут в негодность моментально. Возрастает вероятность того, что электропроводка начнет плавиться. Также полупроводниковые диоды запросто могут не выдержать возросшей нагрузки. Чтобы не допустить этого, используются реле-регуляторы напряжения. О том, какие конструкции бывают, будет рассказано ниже.

Конструкция контактных реле регуляторов

Еще лет 20-25 назад на автомобилях ВАЗ 2106 устанавливались реле-регуляторы контактного типа. На сегодняшний день они являются устаревшими. В автомобильных генераторах используются исключительно электронные устройства. Но чтобы понять принцип работы, нужно рассмотреть и контактные системы. Основа такого механизма — это обмотка, которая производит намагничивание сердечника из металла. Обмотка содержит около 1300 витков медного провода.

Если вы проводите диагностику этой обмотки, то необходимо знать, что ее сопротивление составляет 17 Ом. Если при диагностике выяснилось, что это значение намного отличается от эталонного, то имеется либо межвитковое замыкание, либо на корпус устройства. В конструкции имеются также контакты, изготовленные из вольфрама. Специальной конструкции магнитный шунт, пластина, предназначенная для совершения регулировок.

Кронштейн, подвеска, небольшие пружины, регулировочные винты на пластине с клеммами. Но самое основное в конструкции — это сопротивления (постоянные резисторы). В регуляторе производится коммутация этих резисторов. В зависимости от напряжения на выходе генератора, изменяется схема их соединения. Максимальное значение сопротивления в цепи составляет 80 Ом.

Как работает механический регулятор напряжения

А теперь давайте рассмотрим принцип действия регулятора механического типа. Когда вы заводите двигатель, начинает вращаться ротор генератора. Если частота вращения не превышает двух тысяч оборотов в минуту, то на выходе генератора напряжение стабильное. Оно не превышает значения в 14,8 Вольт. При такой работе двигателя и генератора регулятор не функционирует, пропускает ток на обмотку возбуждения. Но стоит только повысить частоту вращения коленчатого вала, вступает в работу реле-регулятор.

При этом обмотка, соединенные с щетками, моментально отзывается на превышение напряжения на выходной клемме генераторной установки. Обмотка намагничивается сердечник и притягивает к себе якорь. При этом размыкаются контакты. И если при функционировании на малых оборотах в цепь был подключен лишь один резистор, то во время превышения задействуются все три. При этом уменьшается напряжение, подаваемое на обмотку возбуждения генератора ВАЗ 2106.

Конструкция электронного регулятора напряжения

Механические давно ушли в прошлое, на данный момент в автомобильных генераторах можно встретить только лишь бесконтактные конструкции реле-регуляторов напряжения. Их преимущество очевидно. Ресурс у них намного больше, нежели у механических, так как нет подвижных контактов, которые постоянно находятся в движении. Отсюда можно сделать вывод о том, что реле-регуляторы электронного типа обладают большей надежностью. Используются такие системы на всех современных автомобилях.

Если разобрать регулятор напряжения, то можно увидеть либо небольшую плату, на которой находятся тиристоры и стабилитроны, производящие регулировку напряжения, либо же цельный кристалл полупроводника, на котором выполнена вся конструкция. Функции у электронного устройства точно такие же, как и описано выше механического регулятора. На автомобилях ВАЗ 2108 и более новых регулятор напряжения конструктивно совмещен с щеточным механизмом.

На ВАЗ 2106 он устанавливается отдельно от щеточного узла в подкапотном пространстве. Недостаток электронных систем один — их нельзя отремонтировать. Если вдруг произошел какой-либо сбой, сгорел реле-регулятор, потребуется его заменять новым. Но чтобы удостовериться в том, что действительно это устройство вышло из строя, осуществляется его диагностика на ВАЗ 2106.

Проведение диагностики регулятора напряжения

Проверить его можно несколькими способами. Заведите двигатель, дайте ему поработать, чтобы температура его достигла рабочего значения. Включаете ближний свет фар, противотуманные (если есть). Вооружаетесь мультиметром и производите замер напряжения на аккумуляторной батарее. Максимальное значение должно быть 14,8 Вольт. Если вы наблюдаете превышение этого значения, то нужно менять реле-регулятор напряжения. Это самый простой способ диагностики устройства.

Немного сложнее будет тот, при котором нужно снимать регулятор с генератора. Правда, для этого необходимо сделать очень мало действий. Крестовой отверткой выкручиваете два болта, отсоединяете провод и снимаете устройство вместе с щеточным узлом. Таким образом снимается регулятор напряжения на автомобилях ВАЗ 2108 и аналогичных моделей. Если же установлен он в подкапотном пространстве, как на ВАЗ 2106, то снимать его намного удобнее.

Для диагностики вам потребуется обычная лампочка, рассчитанная на работу от 12 Вольт. Желательно, чтобы ее мощность была не более трех Ватт. У регулятора есть два вывода, обозначенные русскими буквами «Б» и «В». С их помощью производится питание устройства от источника постоянного тока. Между контактами, которые идут к щеточному механизму, включается лампочка.

Если на выходе источника питания не более 14 Вольт, то лампочка должна гореть. В том случае, если повышается свыше 15 Вольт, лампа должна гаснуть. Если в обоих случаях лампочка горит, либо вовсе не загорается, то имеет место быть разрушение полупроводниковых элементов. Тогда поможет только полная замена регулятора.

Каждый автомобиль оснащен устройством стабилизации напряжения. На «шестерках» устанавливают реле регулятор напряжения генератора ВАЗ 2106. Задачей прибора является поддержание уровня напряжения бортовой сети.

Назначение устройства

Напряжение генераторов зависит от следующих факторов:

Частоты вращения ротора.
Токовой нагрузки.
Величины магнитного потока.

Достаточным условием для выработки электрической энергии является вращение ротора генератора ВАЗ 2106 в магнитном поле. Магнитный поток пересекает обмотки статора. Образуется напряжение переменного тока. Диоды генератора выпрямляют ток.

Роль электромагнита выполняет обмотка возбуждения. Она уложена в пазах вращающей части. Напряжение возбуждения поступает на нее через щеточный узел. Изменяя силу тока, проходящего через обмотку, управляют генерацией.

Регулятор напряжения ваз 2106 (РР) управляет током обмотки ротора. Блок изменяет сопротивление цепи возбуждения в зависимости от уровня напряжения сети. Генератор реагирует должным образом. Так устройство возвращает напряжение генератора к норме.

К работе блока регулировки предъявляют повышенные требования. Они обусловлены условиями работы и техническими характеристиками потребителей. Вся аппаратура, которая подключена к сети легкового транспорта, рассчитана на 12 вольт (В). Регулятор напряжения ВАЗ должен удерживать диапазон от 13,2 до 14,4 В. Этот промежуток не должен зависеть от количества оборотов ротора и амперной нагрузки.

Реле регулятор напряжения должен включаться в работу автоматически после пуска двигателя. Помимо основного назначения устройство выполняет дополнительные функции:

защищает генератор от перегрузок;
подзаряжает аккумуляторную батарею;
предохраняет приборы от перенапряжения.

Правильная работа РР защитит электрическое оборудование от перенапряжения. Отсутствие зарядки сократит срок жизни аккумулятора. Пониженное напряжение сети затруднит пуск холодного двигателя.

Типы конструкций

Существуют 2 вида регуляторов: старого и нового образца. Они заменяют друг друга, хотя содержат разные начинки. Старая конструкция комплектуется механическим реле. На машинах ВАЗ установлен регулятор напряжения типа РР-380. Приборы такой серии используют подвижные контакты для включения резисторов.

Данная запчасть снята из серийного производства. Сейчас подобные экземпляры встречаются редко. Вибрационный регулятор РР-380 к тому же имеет ряд недостатков. Укажем на трудности при эксплуатации контактного варианта:

необходимость настройки;
ступенчатая регулировка;
периодическая зачистка контактной группы;
низкая надежность;
создает радиопомехи;
малый срок эксплуатации.

Сегодня на замену устаревшей модели пришли технологии на полупроводниках. Автомобили производства ВАЗ, ГАЗ, УАЗ комплектуются электронными разработками. Новшество является огромной заслугой и успехом российских производителей.

Регуляторы на базе транзисторов относят к бесконтактным реле. ВАЗ 2106 получил блок типа 121.3702. Радиодетали размещены в пластмассовом корпусе прямоугольной формы.

Диагностика устройства

Неисправность элементов цепи зарядки можно определить во время езды. При работающем двигателе смотрят на панель приборов. При падении напряжения реле зарядки включает лампочку. Сигнализация указывает на возможный отказ РР.

Чтобы проверить регулятор напряжения, необходим вольтметр. Тестер можно приобрести в магазине или взять на время у знакомого электрика. Переключатель режимов выставляют на предел 20 В. Общий провод (черный) соединяют с массой легкового авто, а красный щуп ставят на знак «+» аккумулятора.

Проверить реле регулятор можно на заведенном моторе и полностью заряженном аккумуляторе. Последовательность действий для диагностики устройства должна быть следующей:

Ключом зажигания заводим двигатель.
Включаем нагрузку (фары дальнего света).
Прогреваем мотор в течение 15 мин.
Устанавливаем частоту вращения 2,5 тыс. по тахометру.
Снимаем показания тестера на клеммах батареи.

После выполнения всех пунктов проводят анализ. Если стрелка на шкале прибора установилась в пределах 14,2 В, то регулятор справляется со своей задачей. При этом напряжение не должно существенно зависеть от количества оборотов.

Отклонение показателей от нормы свидетельствует о поломке регулятора.

Запомните, что электронное реле не допускает снятия клемм с аккумулятора на заведенном двигателе. Это приводит к броску напряжения и выходу из строя электронных устройств.

Подключение блока

Перед выбраковкой устройства следует убедиться в исправности других деталей. Осмотру подлежат ремень, генератор, аккумулятор, провода. Отсутствие зарядки ВАЗ 2106 может быть вызвано ослаблением ремня. Если перед проверкой блок снимался, то следует убедиться в правильности соединения проводов.

Замена регулятора напряжения выполняется в гаражных условиях. Даже неопытный водитель сможет сделать это. Потребуется инструмент, умелые руки и немного знаний.

Открываем капот, чтобы найти выносное реле. В «Жигулях» коробка крепится ушками к левому крылу. Объект находим возле бачка с тормозной жидкостью. Некоторые реле вмонтированы в корпус генератора. В народе их называют интегралом.

Не спешите откидать проводку от клемм. Бывалые автолюбители советуют предварительно обозначить провода маркером. До регулятора напряжения ВАЗ подходят 2 провода серого и оранжевого цветов. Они крепятся к клеммам с цифрами 67 и 15. Не перепутайте провода. Серый цвет соответствует номеру 67, а оранжевый 15.

В конце проводят повторную проверку. Диагностика и замена регулятора напряжения не потребует больших усилий. Необязательно обращаться на станцию технического обслуживания. Избавьте себя от материальных затрат и ремонтируйте автомобиль сами.

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Генератор в автомобилях предназначен для выработки электроэнергии и заряда аккумулятора. При нарушении нормальной работы автомобильного электрогенератора, аккумулятор начинает разряжаться и вскоре авто перестанет заводиться совсем — не хватит заряда АКБ. Это устройство состоит из трехфазного диодного моста, который, в свою очередь, имеет кремниевых 6 диодов. Электрическое напряжение создается возбуждением выпрямителя тока в тот момент, когда полюса ротора меняются под обмотками статора. Когда ротор вращается внутри машинного статора, полюса ротора меняются. Чтобы увеличить значение магнитных потоков, статор содержит в себе электромагнитную возбуждающую обмотку в районе магнитопроводов. Маркировка и обозначение проводов:

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

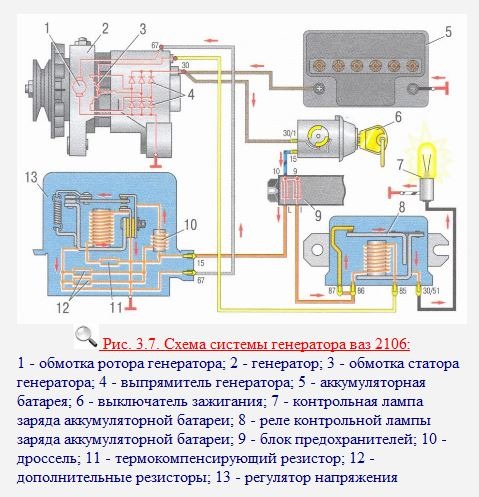

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

1 — аккумуляторная батарея; 2 — отрицательный диод; 3 — дополнительный диод; 4 — генератор; 5 — положительный диод; 6 — обмотка статора; 7 — регулятор напряжения; 8 — обмотка ротора; 9 — конденсатор для подавления радиопомех; 10 — монтажный блок; 11 — контрольная лампа заряда аккумуляторной батареи в комбинации приборов; 12 — вольтметр; 13 — реле зажигания; 14 — выключатель зажигания.

Схема подключения генератора ВАЗ-2108

Генератор ВАЗ-2108 имеет довольно массивную статорную обмотку, так как в ней используется провод большого сечения. Именно с его помощью происходит вырабатывание электроэнергии. Провод наматывается равномерно по всей внутренней поверхности статора в специально предусмотренные для этой цели выемки в магнитопроводе. Отдельно стоит поговорить о последнем. Средняя часть, статор генератора, состоит из набора тонких металлических пластин, крепко прижатых друг к другу. Зачастую снаружи они провариваются, чтобы не произошло расслоение.

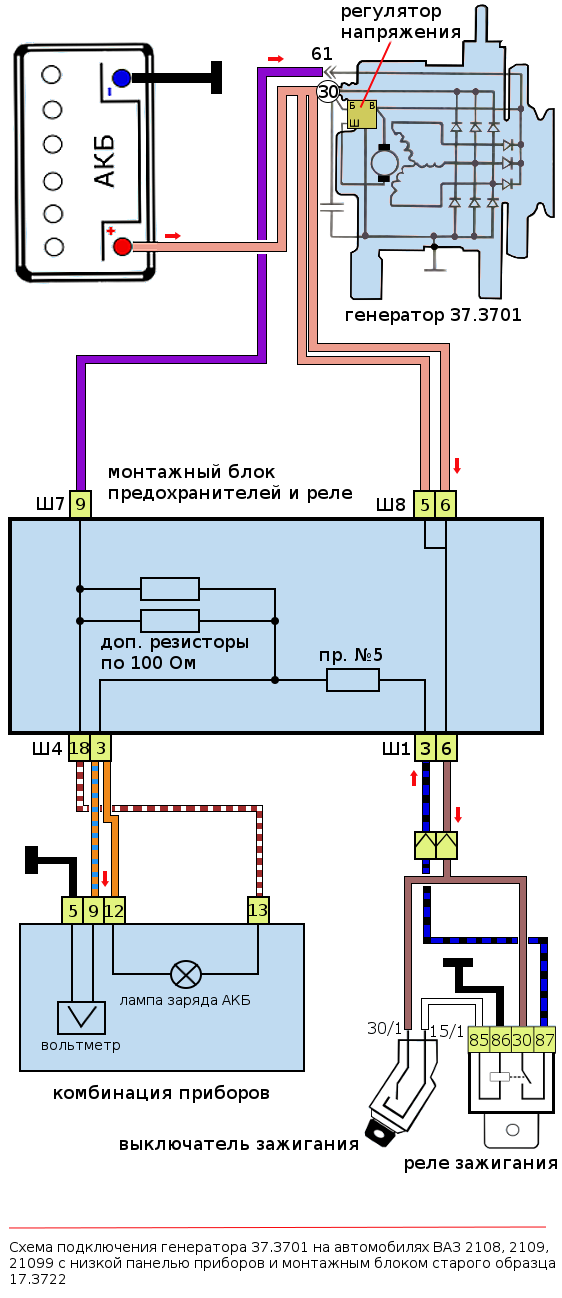

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

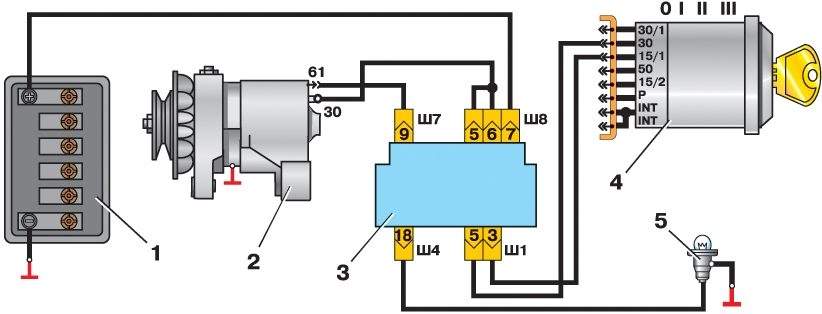

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94.3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

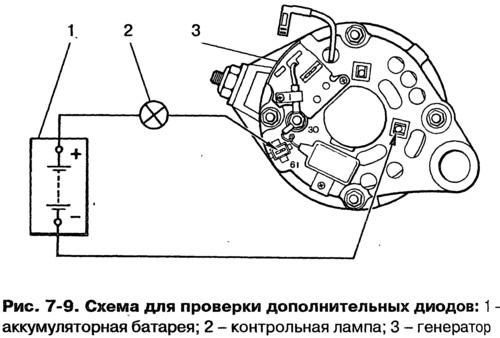

Как проверить генератор ваз на примере модели 2109. Генератор типа 94.3701 переменного тока, трехфазный, со встроенным выпрямительным блоком и электронным регулятором напряжения, правого вращения.

Схема соединений генератора. Напряжение для возбуждения генератора при включении зажигания подводится к выводу «D+» регулятора (вывод «D» генератора) через контрольную лампу 4, расположенную в комбинации приборов. После пуска двигателя обмотка возбуждения питается от трех дополнительных диодов, установленных на выпрямительном блоке генератора. Работа генератора контролируется контрольной лампой в комбинации приборов. При включении зажигания лампа должна гореть, а после пуска двигателя — гаснуть, если генератор исправен. Яркое горение лампы или свечение ее в пол накала говорит о неисправностях.

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.

Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Генератор на автомобиле ваз снимают либо для полной замены в случае выхода из строя или для выполнения ремонтных работ по замене неисправных частей. Для выполнения демонтажа подготовьте стандартный набор инструментов, автомобиль желательно загнать на смотровую яму.

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Замена генератора ВАЗ 2101 – 2106

Необходимость замены генератора на автомобиле ВАЗ может проявиться при сгорании его обмоток, возникновения межвиткового замыкания, поломке корпуса и другим причинам. Но сегодня, я бы хотел поговорить о замене генератора ВАЗ в случае, когда его мощность уже недостаточна…

Представьте себе ситуацию – Вы владелец ВАЗ 2101 – 2106, купили и установили мощный усилитель, поставили противотуманки по 50 Вт каждая. С такой нагрузкой стандартному генератору, который выдает максимальный ток 42А, не справиться.

И если будет включено все дополнительное оборудование, то на зарядку аккумулятора не останется ничего. Ведь посудите сами, дальний свет в ВАЗ 2106 «потяжелел» на 100 Вт, в то время как при стандартном генераторе и на копейке он не блещет своими параметрами. Вот о таких случаях замены генератора ВАЗ и хочется поговорить. Рассмотрим, какими генераторами можно заменить наш многострадальный Г -221.

Генераторы, которые заменяют Г — 221

Какие же модели генераторов подходят для замены в автомобиле ВАЗ 2101 – 2106?

Первый вариант — это генератор от ВАЗ 2105, он выдает максимальный ток 55А. Не много, но если не используется много дополнительного оборудования, то это идеальный вариант. Этот генератор заменяет генератор Г – 221 без каких либо переделок крепления. Там есть только небольшие изменения в подключении к электропроводке, связаны они с тем, что в схеме подключения генератора Г – 221 реле-регулятор вынесен отдельно, в пятерочном же генераторе реле регулятор совмещен с конструкцией щеток.
Следующий вариант установки генератора от «зубил» на ВАЗ 2101 – 2106. Он выдает 55А, что вполне приемлемо для небольшого количества дополнительного оборудования.
Третий вариант замены стандартного генератора ВАЗ – генератор от ВАЗ 21074, его маркировка 372.3701-03. Он способен выдать около 73А тока, которых рядовому автомобилисту достаточно будет с головой. Установка практически ничем не отличается от предыдущего.

Четвертый вариант – установка генератора от инжекторной Нивы. Он выдает около 80А, что удовлетворит требования, даже если установлено большое количество дополнительных лампочек, усилителей. Он не даст гаснуть на холостых оборотах свету. Но установка требует не очень больших изменений.
Пятый и последний вариант – замена стандартного Г — 221 генератором от ВАЗ 2110, который выдает 105 – 110А (зависит от конкретной модели).
Существуют еще варианты (иномарки, китайцы, наши полу-подпольные фирмы), но рассматривать их здесь можно бесконечно.

Мы перечислили наиболее реальные и легкие способы замены генератора в автомобиле ВАЗ 2106. Дальше мы рассмотрим, как на практике реализовать установку генератора от ВАЗ 21074.

Установка генератора от ВАЗ 21074i на ВАЗ 2106(2101)

Информация найдена на шестерочном форуме. Сначала стоит заметить (насколько я понял), есть разные модели, которые подходят под эти параметры, советуют брать 2107-3701010.

Если Вы выбрали 2107-3701010, то сейчас я процитирую установку на ВАЗ 2106. Также в первый генератор намного легче найти запчасти.

Фото с обратной стороны:

Немного о реле регуляторе. Мною был прочитан уже не один негативный отзыв о реле-регуляторе К1216ЕН1. В частности в нем плохо реализована термокомпенсация, то есть не меняется напряжение заряда в зависимости от окружающей температуры.

Так и автор, практически сразу заменил стандартный РР на регулятор 67.3702-01.

Установка нового генератора вместо старого не вызывает затруднений, все ставится в стандартное крепление. А вот подключение сейчас рассмотрим.

Самым первым делом необходимо отсоединить и заизолировать провода от реле-регулятора. Что касается подключения на самом генераторе, то все почти как в старом. Провода с клеммой в виде кольца – на старое место, болт который был и на старом генераторе. Серый провод изолируется и никуда не подключается, желтый подключается к клемме.

В виде контрольной лампы, используется лампа от повторителя, мощностью 3 Вт. Для ее подключения используются два провода – сдвоенный оранжевый и желтый.

Автор в восторге от нового генератора. Зарядка сохраняется уверенно даже при 1500 об/мин. И все те недостатки, которые были — ушли…

Генератор автомобилей ВАЗ

Автомобильный генератор: устройство, принцип действия, самостоятельное обслуживание, проверка и ремонт. Неисправности генератора, его элементов, их диагностика. Каталог инструкций и схем генераторов автомобилей различных марок. Применяемость генераторов и его деталей.

Генератор автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099

Устройство, применяемость и принцип действия генераторов

— Принцип действия автомобильного генератора

— Технические характеристики генераторов автомобилей ВАЗ 2108, 2109, 21099

— Диодный мост генератора: устройство, принцип действия

— Устройство генератора 9402.3701 автомобилей ВАЗ 2108, 2109, 21099

— Подшипники генератора ВАЗ 2108, 2109, 21099

— Как снять генератор с двигателя ВАЗ 2108, 2109, 21099

Регулятор напряжения генератора

— Регуляторы напряжения генераторов автомобилей ВАЗ 2108, 2109, 21099

— Как снять регулятор напряжения генератора 37. 3701

— Проверка регулятора напряжения генератора автомобилей ВАЗ 2108, 2109, 21099

— Отказал регулятор напряжения генератора

Неисправности генератора

— Неисправности генератора автомобилей ВАЗ 2108, 2109, 21099

— Горит лампа разряда АКБ, причины

Проверка и ремонт генератора

— Проверка генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Проверка статора генератора 37.3701

— Проверка ротора генератора 37.3701

— Проверка диодного моста без снятия

— Проверка диодного моста со снятием

— Замена ремня генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Полная разборка генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Сборка генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Подключаем провода к генератору 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Проверка натяжения ремня привода генератора 37.3701

— Замена подшипников генератора 37. 3701 автомобилей ВАЗ 2108, 2109, 21099

— Как снять диодный мост генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

Схемы генератора

— Схема подключения генератора 37.3701 автомобилей ВАЗ 2108, 2109, 21099

— Схема подключения генератора 9402.3701 автомобилей ВАЗ 21083, 21093, 21099

Генераторы автомобилей ВАЗ других марок (ВАЗ 2101, 2102, 2103, 2104, 2105, 2106, 2107, 21213, 21214, 2113, 2114, 2115, 2110 и пр.)

— Схема подключения генератора 9412.3701 автомобиля Нива 21214i

Генераторы других автомобилей

— Генератор Mitsubishi (MELCO) автомобиля Рено Логан с двигателем 1,4

— Замена ремня привода генератора автомобиля Рено Логан 1,4

Узнаем как подключить генератор ВАЗ-2106 (схема правильного подключения)

В данной статье будет рассмотрен генератор ВАЗ-2106. Схема подключения его находится ниже, но в самом начале будет рассказано про общую конструкцию этого устройства. С его помощью происходит преобразование механической энергии в электричество. Основная функция автомобильного генератора – это произведение подзарядки аккумуляторной батареи. Также с его помощью производится обеспечение питанием всего оборудования, которое находится в автомобиле, в том числе и в двигателе. На всех машинах генераторы вырабатывают переменный ток. Лишь после некоторых преобразований он стабилизируется и превращается в постоянный.

Общие сведения

Находится генератор непосредственно возле двигателя, как правило, в передней его части. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выполнять функции стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются уменьшить количество электромашин. Обратите внимание, что схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма любой другой машины.

Во всех генераторах имеются определенные отличия, например в корпусе, выпрямительном узле, шкивах привода, но общие элементы все равно во всех практически идентичны. Неизменными являются корпус с расположенными в нём подшипниками, подвижный ротор, который вращается внутри неподвижного статора. С последнего как раз-таки снимается переменное напряжение. Никакой генератор не обходится без выпрямительного блока и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащается щеточным механизмом. Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается благодаря ремню привода. Обмотка возбуждения, которая расположена на самом роторе, запитывается через регулятор напряжения. На задней части ротора находятся кольца, с помощью которых произведено питание обмотки. Без них оказывается неработоспособной схема подключения генератора ВАЗ-2106.

В большинстве конструкций эти кольца изготовлены из чистой меди. Но иногда можно встретить из стали или латуни. Также на роторе имеется крыльчатка, при помощи которой производится обдув корпуса устройства воздухом. Рядом с крыльчаткой закрепляется шкив привода. В передней и задней крышках генератора находятся необслуживаемые шариковые подшипники.

Немного о статоре

В статоре создается электрический ток. В нём имеется три обмотки из медного провода. Этот провод намотан на сердечнике из специальной стали. Как правило, в генераторе имеется в общей сложности 36 пазов, в которые укладывается обмотка. Она может укладываться в пазы двумя способами – волновым или петлевым. Соединение обмоток произведено по схеме «звезда». Это наиболее распространенная схема, используемая в генераторах на автомобилях. Стоит отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 ничем не отличается практически. Разница лишь в том, что у первой модели регулятор напряжения совмещен с щеточным узлом.

Все элементы механизма размещены в корпусе. Собственно, корпус – это только лишь две алюминиевые крышки, которые стянуты при помощи болтов. Выбор алюминиевых элементов вполне разумен, так как он не намагничивается, у него очень малый вес, а самое главное — высокая степень теплоотдачи. При помощи щеточного узла происходит передача тока к обмотке ротора. Его конструкция состоит из пары щеток, изготовленных из графита, пружин, которые позволяют их крепче прижимать к кольцам на роторе, а также щеткодержателя. Как было отмечено ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном узле.

Выпрямительный узел

Блок выпрямителя необходим для того, чтобы преобразовать переменное синусоидальное напряжение, вырабатываемое генератором, в постоянное, необходимое для питания всей бортовой сети. По сути это подковообразная пластина, в которой находятся полупроводниковые диоды. Всего их шесть штук, следовательно, в цепи каждой фазы находятся два полупроводника. Подковообразная пластина, на которой закреплены диоды, также служит теплоотводом. С ее помощью передается тепло на корпус самого генератора. В некоторых генераторах подключение обмотки возбуждения производится через другую схему, состоящую из двух полупроводников. Также нужно упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогична, никаких отличий нет.

Дополнительный выпрямитель

С помощью этого выпрямителя осуществляется создание препятствия для прохождения тока от аккумулятора в то время, когда двигатель не работает. В том случае, если соединение обмоток произведено по схеме «звезда», необходимо монтировать на общем выводе два полупроводника, это позволит увеличить суммарную мощность всей установки максимум на 15 процентов. Блок выпрямителя подключается к системе генератора при помощи монтажных площадок. Соединение производится болтами, сваркой, реже пайкой. Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов различны.

Регулятор напряжения

При помощи регулятора напряжения производится поддержка на обмотке возбуждения определенного значения. На сегодняшний день большинство генераторов начиняются интегральным реле-регулятором. Стоит заметить, что всего может быть две конструкции реле-регуляторов: гибридная, при которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, а также интегральная конструкция, при которой все элементы, входящие в состав реле-регулятора, выполнены на одной полупроводниковой пластине. Это основной элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

На выходе генератора происходит вырабатывание стабильного по значению напряжения, независимо от того, с какой частотой вращается коленчатый вал, а также какая нагрузка воздействует на двигатель. Стабилизация осуществляется полностью автоматически, никакого вмешательства со стороны водителя не требуется. При помощи регулятора происходит изменение напряжения, которое подводится к аккумуляторной батарее для ее зарядки. Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема подключения его элементов пригодится всем владельцам этого автомобиля.

Ремень привода

Особо следует отметить ремень привода. При этом обратите внимание, что ротор генератора вращается быстрее, нежели коленчатый вал. Причём разница может быть в 2-3 раза. В зависимости от того, какой автомобиль, может применяться клиновидный либо же поликлиновый ремень. Первый имеет такой недостаток, как быстрый износ. Второй же более универсальный, износ намного меньше, очень хорошо работает, если на роторе генератора диаметр шкива маленький. Следовательно, при помощи поликлинового ремня можно осуществить более быстрое вращение ротора генератора. Практически все современные автомобили оснащаются генераторными установками именно с поликлиновым ремнем. Но генератор ВАЗ-2106, схема подключения которого вам теперь известна, приводится в движение клиновидным ремнем.

Как установить и подключить новый генератор на ВАЗ 2101–2106

Причиной замены генератора является сгорание его обмоток, межвитковое замыкание, старение корпуса, что приводит к поломке его, и т. д. иногда мощность генератора мала, и по этой причине его необходимо менять.

Случаются такие ситуации, что при модернизированию своей машины устанавливают мощные усилители и дополнительные гаджеты расходующие энергию, в таком случае стандартного генератора не хватает, и его необходимо менять на новый и мощный.

Теперь рассмотрим поподробнее на что можно поменять стандартный генератор Г – 221:

Для начала можно использовать генератор с ВАЗ 2105, где выдает ток в 55 Ампер, но это не самый мощный вариант, он хорош, в тех случаях где не очень большое количество оборудование. Но он хорош тем что при его установке не нужно переделывать крепление на корпусе, стоит все го лишь немного переделать электрику под него.
Следующим вариантом можно использовать генератор от ВАЗ – 2106, который выдает 55 Ампер, что опять же достаточно когда не очень много дополнительной электроники.
Третьим вариантом будет стандартного генератора, на генератор ВАЗ 21074, он имеет маркировку 372.3701-03. Он может выдать примерно 73 Ампера, где аксессуаров может намного больше чем в предыдущих двух вариантов, установкой он достаточно не отличается от предыдущего варианта генератора.

Четвертый вариант имеет вид установки генератора с такой машины как Нива, мощность у него около 80 Ампер, и он может удовлетворить очень даже большое количество электроники, дополнительных усилителей, и светодиодов. Установка требует побольше изменений нежели в других случаях.
Последний вариант – состоит в том что стандартный генератор можно заменить на другие модели иномарок, гибридов, но чаще всего китайских генераторов. Эти пять способов – считаются самые распространенные.
Теперь поговорим по конкретнее про установку генератора от ВАЗ 21074 на ВАЗ 2106(2101). Достаточно часто выбирают модель 2107-37011010, он хорош тем что для него можно достаточно легко найти запчасти. Достаточно много плохого пишут про реле-регулятор K1216Eh2, оно плохо тем что реле не меняет зарядное напряжение на зависимую температуру окружающей среды.

Установка и подключение генератора с ВАЗ 2107

В установки ничего сложного нет, оно крепится как и стандартный генератор, но имеет другое подключение. Сейчас о нем и поговорим. Для начала нужно отсоединить, затем заизолировать провод под реле-регулятор. Все подключения самого генератора такое же как и в стандартном генераторе. Провод серого цвета нужно заизолировать и никуда не подключать, а провод желтого цвета подключить к клемму.

Для контрольной лампы можно использовать лампу от повторителя, которая имеет мощность 3 Вт, что бы ее подключить нужно провести к ней два провода – сдвоенный оранжевый, желтый.

Все кто использовал этот метод были довольны, зарядка в таком случае сохраняется при больших оборотах. И мощности хватает на хороший усилитель.

Генератор ваз 2107 схема подключения

Схема подключения генератора на ВАЗ 2107

Система электроснабжения автомобиля ВАЗ 2107 получает питание от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух разновидностей генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и эксплуатация не имеет отличий.

Схема механической части у ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия между моделями выражаются в том, что у 9412.3701 крыльчатка ротора находится внутри корпуса, а регулятор напряжения смонтирован в задней крышке. В остальном обе модели отличий не имеют. На представленном выше рисунке указаны основные элементы:

Контакт регулятора напряжения с маркировкой «В».
Регулятор напряжения.
Контакт с маркировкой «30».
Контакт с маркировкой «61».
Конденсатор.
Крышка (задняя).
Крышка (передняя).
Статор.
Шкив.
Шпилька крепления к регулировочной планке.

Ротор получает привод от коленчатого вала двигателя при помощи ременной передачи. Установка генератора на блок двигателя выполнена при помощи двух болтов с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй фиксирует его на регулировочной пластине.

Электрическая схема подключения для разных моделей генератора имеет определенные отличия, вызванные их конструктивными особенностями, в частности расположением и маркировкой контактов и расположением выпрямительного блока. В первую очередь рассмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:

Аккумуляторная батарея.
Генератор.
Монтажный блок с реле и предохранителями.
Замок зажигания.
Измерительный прибор для контроля напряжения (вольтметр).
Контрольная лампа зарядки аккумуляторной батареи.

Для 9412.3701 схема электрических соединений выглядит практически аналогично, кроме разве что обозначения контактов. В механической части вообще никаких отличий нет.

Принцип действия генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для эффективной его работы необходимо обеспечить беспрерывную передачу крутящего момента от двигателя ВАЗ 2107 генератору. Это достигается путем правильной регулировки силы натяжения приводного ремня, так как недостаточное натяжение приведет к пробуксовыванию ремня и пропаданию заряда аккумуляторной батареи. Это особенно критично при движении ночью, когда электропотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки необходимо ослабить оба болта крепления генератора, при помощи монтировки натянуть ремень и зафиксировать его положение гайкой на пластине. После этого проверяем степень натяжения: при надавливании на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура регулировки повторяется до достижения указанного значения. После окончания регулировки затягивается гайка крепления к корпусу двигателя. На этом установка генератора на ВАЗ 2107 считается оконченной.

comments powered by HyperComments

7vaz.ru

Электрическая схема генераторной установки Ваз-2107 (карбюраторной и инжекторной)

При ремонте генератора автомобилей Ваз 2107 вам понадобится вот эта схема генераторной установки и подробный путь тока в цепи обмотки возбуждения.

1. Батарея аккумуляторов.
2, 5. Основные выпрямительные полупроводниковые диоды.
6. Катушки обмотки статора генератора.
7. Полупроводниковый интегральный регулятор напряжения (реле зарядки).
8. Обмотка возбуждения (ротор) генератора.
9. Конденсатор, фильтрующий помехоподавительный.
10. Монтажный блок (реле и предохранителей).
11. Лампа контрольная «зарядка аккумулятора».
12. Вольтметр (указатель напряжения бортовой сети).
13. Реле зажигания (реле замка зажигания).
14. Замок зажигания.

Путь тока обмотки возбуждения при включенном зажигании и неработающем двигателе:
Клемма «+» батареи аккумуляторов – розовый провод – клемма «30» генератора – розовый провод – контакт «1» разъема «ш10» монтажного блока – внутренние токоведущие дорожки монтажного блока – контакт «4» разъема «ш1» монтажного блока – коричневый провод – контакт «30» реле зажигания (установлено под приборной панелью) – замкнутые контакты реле зажигания – контакт «87» реле зажигания – черно голубой провод – контакт «6» разъема «ш1» монтажного блока – предохранитель «пр 10» монтажного блока – контакт «1» разъема «ш 4» монтажного блока – оранжевый провод – контакт «4» разъема приборной панели (черного) – проводники и токопроводящие дорожки приборной панели – контакты патрона контрольной лампы «зарядка аккумулятора» — нить накала лампы «зарядка аккумулятора» — контакты патрона – токопроводящие дорожки панели приборов – контакт «2» разъема панели приборов (белого) – бело коричневый провод – контакт «3» разъема «ш5» монтажного блока — внутренние токоведущие дорожки монтажного блока — контакт «7» разъема «ш10» монтажного блока – бело коричневый провод – клемма «61» генератора – шина соединительная дополнительных выпрямительных диодов – короткий проводник – клемма реле зарядки – внутренние переходы полупроводников реле зарядки- первая щетка – первое контактное кольцо ротора – обмотка возбуждения генератора – второе контактное кольцо ротора – вторая щетка – контакт «минус» — детали кузова автомобиля – клемма «-» батареи аккумуляторов.

После запуска двигателя появляется положительный потенциал в точке «шина соединительная дополнительных выпрямительных диодов», ток протекает от нее далее к щеткам. Контрольная лампа шунтируется (замыкается) открытыми дополнительными диодами и гаснет.

21074.ru

Принцип работы и схема подключение генератора

Самая основная функция генератора – зарядка батареи аккумулятора и питание электрического оборудования двигателя.

Поэтому рассмотрим более подробнее схему генератора, как правильно его подключить, а также дадим несколько советов как проверить его своими руками.

Содержание:

Генератор – механизм, который превращает механическую энергию в электрическую. Генератор имеет вал, на который насажен шкив, через который и получает вращения от коленчатого вала двигателя.

Интерактивное изображение схемы генератора. Работает при наведении курсора мышки

Автомобильный генератор используют для питания электропотребителей, таких как: система зажигания, бортовой компьютер, автомобильная светотехника, система диагностики, а также есть возможность заряжать автомобильный аккумулятор. Мощность генератора легкового автомобиля составляет приблизительно 1 кВт. Автомобильные генераторы достаточно надежные в работе, потому что обеспечивают бесперебойную работу множеству приборов в автомобиле, а поэтому и требования к ним соответствующие.

Устройство генератора

Устройство автомобильного генератора подразумевает наличие собственного выпрямителя и регулирующей схемы. Генерирующая часть генератора с помощью неподвижной обмотки (статора) вырабатывает трёхфазный переменный ток, который далее выпрямляется серией из шести больших диодов и уже постоянный ток заряжает аккумулятор. Переменный ток индуцируется вращающимся магнитным полем обмотки (вокруг обмотки возбуждения или ротора). Далее ток через щётки и кольца скольжения подаётся на электронную схему.

Устройство генератора: 1.Гайка. 2.Шайба. 3.Шкив. 4.Передняя крышка. 5.Дистанционное кольцо. 6.Ротор. 7.Статор. 8.Задняя крышка. 9.Кожух. 10.Прокладка. 11.Защитная втулка. 12.Выпрямительный блок с конденсатором. 13.Щелкодержатель с регулятором напряжения.

Располагается генератор в передней части двигателя автомобиля и запускается с помощью коленчатого вала. Схема подключения и принцип работы генератора автомобиля одинаковый для любых автомобилей. Есть конечно некоторые отличия, но они, как правило, связаны с качеством изготовленного товара, мощностью и компоновкой узлов в моторе. Во всех современных автомобилях устанавливают генераторные установки переменного тока, которые включают не только сам генератор, но и регулятор напряжения. Регулятор равносильно распределяет силу тока в обмотке возбуждения, именно за счет этого и происходит колебание мощности самой генераторной установки в тот момент, когда напряжение на силовых клеммах выхода остается неизменным.

Новые автомобили чаще всего оборудованы электронным блоком на регуляторе напряжения, поэтому бортовой компьютер может контролировать величину нагрузки на генераторную установку. В свою очередь на гибридных автомобилях генератор выполняет работу стартер-генератора, аналогичная схема используется и в других конструкциях системы стоп-старт.

Принцип работы генератора авто

Схема подключения генератора ВАЗ 2110-2115

Схема подключения генератора переменного тока включает такие составляющие:

Аккумулятор.
Генератор.
Блок предохранителя.
Ключ зажигания.
Приборная панель.
Выпрямительный блок и добавочные диоды.

Принцип работы достаточно простой, при включении зажигания плюс через замок зажигание идет через блок предохранителей, лампочку, диодный мост и выходит через резистор на минус. Когда лампочка на приборной панели загорелась, далее плюс идет на генератор (на обмотку возбуждения), далее в процессе запуска двигателя шкив начинает вращаться, также вращается якорь, за счет электромагнитной индукции вырабатывается электродвижущая сила и появляется переменный ток.

Наиболее опасным для генератора является замыкание пластин теплоотводов, соединенных с «массой» и выводом «+» генератора случайно попавшими между ними металлическими предметами или проводящими мостиками, образованными загрязнением.

Далее в выпрямительный блок через синусоиду в левое плечо диод пропускает плюс, а в правое минус. Добавочные диоды на лампочку отсекают минусы и получаются только плюсы, далее он идет на узел приборной панели, а диод, который там стоит он пропускает только минус, в итоге лампочка гаснет и плюс тогда идет через резистор и выходит на минус.

Принцип работы автомобильного генератора постоянного, можно объяснить так: через обмотку возбуждения начинает течь небольшой постоянный ток, который регулируется управляющим блоком и поддерживается им на уровне чуть больше 14 В. Большинство генераторов в автомобиле способны вырабатывать как минимум 45 ампер. Генератор работает на 3000 оборотах в минуту и выше — если посмотреть на соотношение размеров ремней вентиляторов для шкивов, то оно по отношению к частоте двигателя составит два или три к одному.

Во избежание этого пластины и другие части выпрямителя генераторов частично или полностью покрывают изоляционным слоем. В монолитную конструкцию выпрямительного блока теплоотводы объединяются в основном монтажными платами из изоляционного материала, армированными соединительными шинками.

Далее рассмотрим схему подключения автомобильного генератора на примере автомобиля ВАЗ-2107.

Схема подключения генератора на ВАЗ 2107

Схема зарядки ВАЗ 2107 зависит от того, какой применяется тип генератора. Чтобы подзарядить аккумуляторную батарею на таких авто, как: ВАЗ-2107, ВАЗ-2104, ВАЗ-2105, которые стоят на карбюраторном двигателе, будет необходим генератор типа Г-222 или его аналог с максимальным током отдачи в 55А. В свою очередь автомобили ВАЗ-2107 у которых инжекторный двигатель используют генератор 5142.3771 или его прототип, который называется генератором повышенной энергии, с максимальным током отдачи 80-90А. Также можно устанавливать более мощные генераторы с током отдачи до 100А. Абсолютно во все виды генераторов переменного тока встраиваются выпрямительные блоки и регуляторы напряжения, они, как правило, изготовлены в одном корпусе со щетками либо съемные и крепятся на самом корпусе.

Схема зарядки ВАЗ 2107 имеет незначительные отличия в зависимости от года изготовления автомобиля. Самым главным отличием есть наличие или отсутствие контрольной лампы заряда, которая расположена на панели приборов, также способ ее подключения и наличие либо отсутствие вольтметра. Такие схемы в основном используются на карбюраторных автомобилях, тогда как на авто с инжекторными двигателями схема не меняется, она идентична с теми автомобилями, которые изготовлялись ранее.

Обозначения генераторных установок:

“Плюс” силового выпрямителя: “+”, В, 30, В+, ВАТ.
“Масса”: “-”, D-, 31, B-, M, E, GRD.
Вывод обмотки возбуждения: Ш, 67, DF, F, EXC, E, FLD.
Вывод для соединения с лампой контроля исправности: D, D+, 61, L, WL, IND.
Вывод фазы: ~, W, R, STА.
Вывод нулевой точки обмотки статора: 0, МР.
Вывод регулятора напряжения для подсоединения его в бортовую сеть, обычно к “+” аккумуляторной батареи: Б, 15, S.
Вывод регулятора напряжения для питания его от выключателя зажигания: IG.
Вывод регулятора напряжения для соединения его с бортовым компьютером: FR, F.

Схема генератора ВАЗ-2107 тип 37.3701

Аккумуляторная батарея.
Генератор.
Регулятор напряжения.
Монтажный блок.
Выключатель зажигания.
Вольтметр.
Контрольная лампа заряда аккумуляторной батареи.

При включении зажигания плюс от замка идет к предохранителю № 10, а затем уже поступает на реле контрольной лампы заряда аккумуляторной батареи, потом идет к контакту и на вывод катушки. Второй вывод катушки взаимодействует с центральным выводом стартера, где соединяются все три обмотки. Если контакты реле замыкаются, то и контрольная лампа горит. При запуске двигателя генератор вырабатывает ток и на обмотках появляется переменное напряжение 7В. Через катушку реле проходит ток и якорь начинает притягиваться, при этом контакты размыкаются. Генератор № 15 через предохранитель № 9 пропускает ток. Аналогично через генератор напряжения щетки получает питание обмотка возбуждения.

Схема зарядки ВАЗ с инжекторными двигателями

Такая схема идентичная схемам на других моделях ВАЗов. Она отличается от предыдущих, способом возбуждения и контроля на исправность генератора. Он может быть осуществлен при помощи специальной контрольной лампы и вольтметра на панели приборов. Также через лампу заряда происходит первоначальное возбуждение генератора в момент начала работы. Во время работы генератор работает “анонимно”, тоесть возбуждение идет напрямую с 30-го вывода.Когда включается зажигание, то питание через предохранитель №10 идет на лампу зарядки в панели приборов. Далее через монтажный блок поступает на 61-й вывод. Три дополнительные диода обеспечивают питание регулятору напряжения, а он в свою очередь передает его на обмотку возбуждения генератора. В этом случае контрольная лампа будет гореть. Именно в тот момент, когда генератор будет работать на обкладках выпрямительного моста напряжение будет гораздо выше, чем у аккумуляторной батареи. В этом случае контрольная лампа не будет гореть, потому что напряжение с ее стороны на дополнительных диодах будет ниже, чем со стороны статорной обмотки и диоды закроются. Если во время работы генератора контрольная лампа горит в пол накала, то это может означать, что пробиты дополнительные диоды.

Проверка работы генератора

Проверить работоспособность генератора можно несколькими способами применяя определенные методы, например: можно проверить ток отдачи генератора, падение напряжения на проводе, который соединяет токовый вывод генератора с аккумуляторной батареей или проверить регулируемое напряжение.

Для проверки будет необходим мультиметр, автомобильный аккумулятор и лампа с припаянными проводами, провода для подключения между генератором и аккумулятором, а еще можно взять дрель с подходящей головкой, так как возможно придется крутить ротор за гайку на шкиве.

Элементарная проверка лампочкой и мультиметорм

Схема подключения: выходная клемма (В+) и ротор (D+). Лампу нужно подключить между основным выходом генератора В+ и контактом D+. После этого берем силовые провода и подключаем “минус” к минусовой клемме аккумулятора и к массе генератора, “плюс” соответственно к плюсу генератора и к выходу В+ генератора. Закрепляем на тиски и подключаем.

“Массу” нужно подключать в последнюю очень, чтобы не закоротить аккумулятор.

Включаем тестер в режим (DC) постоянного тока, цепляем один щуп на аккумулятор к “плюсу”, второй также, но к “минусу”. Далее, если все в рабочем состоянии, то должна загореться лампочка, напряжение в этом случае будет 12,4В. Затем берем дрель и начинаем крутить генератор, соответственно лампочка в этом момент перестанет гореть, а напряжение уже будет 14,9В. После чего добавляем нагрузку, берем гологенную лампу h5 и вешаем ее на клемму аккумулятора, она должна загореться. После чего в аналогичном порядке подключаем дрель и напряжение на вольтметре будет показывать уже 13,9В. В пассивном режиме аккумулятор под лампочкой дает 12,2В, а когда крутим дрелью, то 13,9В.

Схема проверки генератора

Строго не рекомендуется:

Проводить проверку на работоспособность генератора путем короткого замыкания, то есть “на искру”.
Допускать, чтобы генератор работал без включенных потребителей, также нежелательна работа при отключенном аккумуляторе.
Соединение клеммы “30” (в некоторых случаях B+) с “массой” или клемму “67” (в некоторых случаях D+).
Проводить сварочные работы кузова автомобиля при подключенных проводах генератора и аккумулятора.

Спрашивайте в комментариях. Ответим обязательно!

etlib.ru

Схема подключения генератора ВАЗ-2107. Устройство генератора

В зависимости от года выпуска автомобиля схема подключения генератора ВАЗ-2107 может разниться. С годами добавлялись различные приборы в машине, потребление электроэнергии увеличивалось. Если в начале 80-х на машинах можно было встретить максимум радиоприемник или (в очень редких случаях) кассетный магнитофон, то в наше время список дополняется центральными замками, системами сигнализации и охраны, акустикой (сабвуферы, мощные усилители).

Различного рода устройства помогают водителю – видеорегистраторы, навигаторы, инверторы, зарядные устройства, насосы и др. И все они потребляют электроэнергию, а восполнить заряд помогает генератор, который заряжает аккумуляторную батарею до оптимального уровня.

Карбюраторные двигатели

Схема подключения генератора ВАЗ-2107 (карбюратор и инжектор) зависит от года выпуска автомобиля. На первых карбюраторных моделях устанавливался генератор Г-222. Такое же устройство можно встретить на серийно выпускаемых моделях ВАЗ-2105 и ВАЗ-2104 с карбюраторной системой впрыска.

Максимальный ток отдачи у такой установки составляет 55 ампер. Но в последние годы широкое распространение получили автомобили с инжекторной системой впрыска. Ее использование подразумевает большой потребляемый ток, поэтому необходимо применять генератор с большим током, чтобы обеспечить нормальный уровень заряда и питание всех потребителей.

Инжекторные моторы

На инжекторных моторах используются генераторные установки 5142.3771 или подобные. У них повышенная энергия, ток максимальный порядка 80-90 А, все зависит от варианта конструкции. Автомобили седьмой серии и аналогичные модели хороши тем, что они словно конструктор. На них можно установить практически любой генератор, схожий по конструкции с «родным».

Для тюнинга используют установки с током отдачи 100 ампер и выше. Но использование таких устройств оправдано лишь при условии, что к электрооборудованию подключено много мощных потребителей. Независимо от конструкции, генераторы вырабатывают переменный ток, в корпусе установлен регулятор напряжения, конденсатор и блок диодов.

Автомобили до 1986 года выпуска

Использовался в автомобилях генератор Г-222. Схема подключения ВАЗ-2107 почти такая же, как и на более поздних моделях. Но есть особенности, среди основных – имеется контрольная лампа, показывающая зарядку аккумулятора. Причем работала она при помощи электромагнитного реле.

Когда включается зажигание, от замка поступает питание через предохранитель приборной панели на электромагнитное реле лампы заряда аккумулятора и контакту катушки. Второй контакт катушки соединяется с центральным проводом на генераторе (с точкой соединения трех обмоток).

У электромагнитного реле нормально замкнутые контакты, поэтому при включении зажигания лампа горит. Но как только двигатель начинает работать, на генераторе вырабатывается ток. И через катушку контрольной лампы протекает ток, который заставляет якорь притягиваться и размыкать контакты.

При этом прекращается питание лампы накаливания, она тухнет. Это говорит о том, что зарядка аккумуляторной батареи происходит в нормальном режиме. Только при условии, когда прекратится питание лампы, на обмотку возбуждения будет подано напряжение и генератор сможет выйти на рабочий режим.

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

Схема подключения генератора Г222 на ВАЗ-2107 после 1996 года выпуска отличается от предыдущей одной маленькой особенностью – изменено питание обмотки возбуждения. Автомобили совершенствовались, а некоторые доработки позволяют сразу убить двух зайцев – упростить конструкцию и облегчить участь водителю.

После 1996-го вместо контрольной лампы начали устанавливать вольтметр, который более-менее точно показывает уровень заряда батареи. И если лампа позволяет контролировать только наличие или отсутствие напряжения на генераторе, то с помощью вольтметра водитель визуально оценивает уровень. И при необходимости может понять, что необходимо проводить ремонт или обслуживание.

Схема генератора на инжекторных моторах

По сути, конструкция генераторной установки мало чем отличается от тех, которые устанавливались на карбюраторные моторы. Отличается только вид возбуждения и контроль исправности. В приборной панели установлена не только контрольная лампа, но и вольтметр, эти два прибора позволяют оценить и наличие, и уровень зарядки. Ток протекает по нити накала лампы и подается на обмотку возбуждения при старте двигателя. Схема подключения генератора ВАЗ-2107, независимо от года выпуска, подразумевает работу в следующем режиме:

При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Работают при этом параллельно аккумулятор и генератор Г221А. Схема подключения ВАЗ-2107 с карбюраторным и инжекторным моторами почти идентична, только мелкие особенности имеются.

Заключение

Если предусмотрено наличие лампы для контроля, то через нее будет протекать ток, независимо от того, генератор или аккумулятор питают систему электроснабжения, они работают в паре. Но если происходит обрыв в обмотке возбуждения, стираются щетки, то лампа не будет тухнуть, так как генератор не сможет выйти на нормальный рабочий режим и обеспечить питание всех потребителей. Больше никаких особенностей схема подключения генератора ВАЗ-2107 не имеет.

Почти аналогичная применяется на всех автомобилях (причем не только производства «АвтоВАЗ», но и других заводов). Схема питания обмотки возбуждения используется стандартная, законы электродинамики везде одинаковые. Без питания роторной обмотки не получится снять с выводов статорной напряжение, так как не будет вращающегося магнитного поля.

fb.ru

Схема подключения генератора ваз 2107 инжектор. Устройство и типы генераторов на автомобилях ваз седьмой серии

Вот настали выходные, и снова конечно же время гаража.
Эта статья будет о возбуждении. Нет, ни каких шуток о виагре, о возбуждении генератора.

Вчера был в магазине, купил реле на генератор, т.к. были проблемы с ним (ну и так, по мелочи еще для тормозной системы). И вот, разговор о нем, о генераторе.

И так начнем, симптомы:
— Не идет заряд аккумулятора при запуске двигателя.
— Заряд появляется только после прогазовки до двух — трех тыс. обор. (важно)
— После перезапуска двигателя вновь нет заряки.
— Не горит индикатор на приборной панели.

Но я уже научен горьким опытом по тормозной системе, что все не так просто в этой чудо машине.

И вот, прочитал всякие статьи в интернетах и пришел к выводу: Нет возбуждения генератора!

(кстати, для инфы: в карбюраторе и инженктор. семерке стоят разные генераторы, тут была написана ересь. вот.)

И так, Напишу вам основные элементы этой чуду цепи:

1. лампочка «аккумулятора» на приборной панели. Дело в том, что ток проходит через нее и попадает на «провод возбуждения».

2. Что бы вы поняли, возбуждение, это тонкий провод с клемой, который цепляется вот здесь

3. Лампа заряда при включении зажигания не загорается. Не работает датчик заряда и другие контрольные приборы. Генератор зарядки не давал.
Причина данной неисправности — перегорел предохранитель F10 (10 А). Если после замены ничего не изменилось, ищут причины в замке или реле (если оно установлено) зажигания.

Ну это так, основа, вот сама система, как все работает:

Здесь цифрами от 1 до 6 обозначены основные элементы системы электроснабжения:
1.Аккумуляторная батарея.
2.Генератор.
3.Монтажный блок с реле и предохранителями.
4.Замок зажигания.
5.Измерительный прибор для контроля напряжения (вольтметр).
6.Контрольная лампа зарядки аккумуляторной батареи.

И вариантов решений ОООООчень много.
вот несколько из них:

1.
«любой «+»от зажигания через копеечное реле подключай и все будет ОК.

вот такое реле.

с контакта 67 на генератор, а на контакт 15 любой «+» который появляется при включении зажигания (это важно, а то акб будет садится)»

3. Просто все разобрать и прозвонить все схему, но на это нужно не мало времени и терпения.

4. то что решил сделать я: с синий клемы контакт 1 сделать перемычку на эелтую, контакт 3 (контакт 1 точно рабочий, потому что на панели работает вольтметр)

О итогах напишу!

Одним из важнейших элементов в схеме электропитания автомобиля является генератор. На первый взгляд это довольно сложное устройство, но прочитав эту статью, разобраться в принципе его работы, будет не так уж и сложно.

Генератор, это сложное устройство, требующее к себе бережного отношения. Необходимо следить за исправностью всех элементов, связанных с его работой. Следить за натяжением приводного ремня. В случае его чрезмерной натяжки, увеличивается нагрузка на подшипники, что приведет к их быстрому износу.

Ни в коем случае не оставлять работающий генератор со снятыми клеммами аккумулятора. Это повредит электрооборудование автомобиля и выведет из строя регулятор напряжения.

Это устройство, преобразующее механическую энергию вращения вала в электрический ток, посредством электромагнитной индукции.

На автомобилях ВАЗ «седьмой» серии устанавливается генератор модели 372.3701. Он крепится к кронштейну двигателя автомобиля при помощи болта с втулками с одной стороны и на шпильку натяжной планки с другой.

Вращение осуществляется приводным ремнем от коленчатого вала.

Клемма «В+» по схеме генератора на ВАЗ 2107 присоединяется к аккумулятору. Клемма «D» соединена, через монтажный блок, с контрольной лампой заряда аккумуляторной батареи.

Выпрямительный блок

Преобразует переменный ток в постоянный. Установлен на задней крышке на трех винтах. Блок состоит из кремниевых диодов, изолированных от друг друга (положительный и отрицательный), и закрытых в общем корпусе.

Статор

Статор состоит из стальных пластин. Внутри уложены обмотки. Каждая из них состоит из катушек, соединенных последовательно. Один выход обмоток соединен между собой, другой – с диодами выпрямительного блока.

Регулятор напряжения

Установлен на тыльной стороне генератора и закреплен двумя винтами. Регулятор является неразборным элементом. Независимо от числа оборотов двигателя, поддерживает напряжение в электрической цепи. На работающем двигателе обмотка генератора запитывается от диодов, установленных на выпрямительном блоке. В этот момент ток через контрольную лампу не проходит и она не светится. При горящей контрольной лампе подается сигнал о неисправно

biathlonmordovia.ru

Схема подключения генератора в автомобилях ВАЗ

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

Схема подключения генератора ВАЗ-2108

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

На автомобилях ВАЗ-2110, 2111 и 2112 устанавливался генератор 94. 3701 с максимальным отдаваемым током 80 Ампер и напряжением = 13,2–14,7 Вольт.

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.
Не допускается работа генератора с отсоединенной аккумуляторной батареей. Это вызовет возникновение кратковременных перенапряжений на зажиме «В+» генератора, которые могут повредить регулятор напряжения генератора и электронные устройства в бортовой сети автомобиля.
Запрещается проверка работоспособности генератора «на искру» даже кратковременным соединением зажима «В+» генератора с массой. При этом через вентили протекает значительный ток, и они повреждаются.

Замена и снятие электрогенератора

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

2shemi.ru

Генератор ваз 2107(2105) карбюратор: схема подключения и устройство

Длительная эксплуатация автомобиля неизбежно приводит к износу и поломке различных узлов. Генератор ВАЗ-2107 не является исключением. Периодическая проверка и правильный уход продлят жизнь агрегата.

Элементы бортовой сети

Генератор является важной частью электрической системы. Это основной источник напряжения транспортного средства. Генератор преобразует механическую энергию двигателя в электрический потенциал.

Стабильность напряжения бортовой сети гарантирует безаварийную работу всех потребителей. Нормальный уровень напряжения зависит от следующих элементов:

Генератор.
Аккумулятор.
Реле-регулятор напряжения.

Электрическая схема составляет одно целое. Выход из строя проводки или короткое замыкание может привести к отказу всей системы. Не работает генератор — пропадает ток зарядки аккумулятора. Села батарея — не заведешь авто.

Тест на исправность можно провести самостоятельно и в домашних условиях. Обычно такая процедура не предполагает демонтаж устройств на автомобиле Жигули-2105, 2107. Необходимо иметь тестер, которым измеряют напряжение, сопротивление обмоток, исправность диодов.

Различают механическую и электрическую составляющие агрегата. Неважно, стоит карбюратор или система впрыска, проверка генератора выполняется по двум направлениям. Оценке подлежат следующие детали механической части:

корпусные элементы;
клиновидный ремень;
шкив;
подшипниковые узлы;
щеточный блок;
крепежные болты.

Наружный осмотр

Наружным осмотром выявляют явные повреждения. При необходимости запчасти очищают от грязи, масел и влаги. Твердые частички песка способствуют выработке подшипников и щеток. Важно знать, что попадание воды в корпус может нарушить лаковое покрытие обмоток. Пробой изоляции грозит межвитковым замыканием катушек статора. Также слой грязи может замкнуть вывод 30 на массу. Короткое замыкание выведет из строя полупроводниковые выпрямители.

Особое внимание уделяют состоянию ременной передачи на «семерке» и ВАЗ-2105. Ремень относят к быстро изнашиваемым запчастям. Визуально определяют отсутствие надрезов, стертых зубчиков, растрепанных краев.

Полезно понаблюдать за работой гибкой передачи при открытом капоте. Приближение критического состояния можно услышать по звуку. Пробуксовка ремня как раз относится к таким проблемам. В результате его трения о шкив возникает характерный свист.

Чрезмерный износ послужит сигналом к замене поврежденного ремня. В противном случае пробуксовка приведет к пропаданию зарядки аккумулятора и повреждению помпы охлаждающей жидкости. Батарея разрядится, мотор перегреется.

Генераторы на автомобиле ВАЗ-2107 (инжектор или карбюраторный тип) имеют одинаковый привод. Но существует одно отличие — датчик положения коленчатого вала не устанавливают на карбюратор.

Степень выработки увеличивается при неправильной регулировке натяга. Ситуацию исправляют перемещением корпуса по регулировочной планке, предварительно ослабив крепление. Установка генератора на место фиксируется гайкой на 17 и нижним болтом на 19.

Замер проводят надавливанием на ремень. Нажим выполняют монтажной лопаткой в середине отрезка. Прогиб между генератором и водяным насосом составит 12-17 мм. Правое крыло (направленное к коленчатому валу) прогнется на 10-15 мм.

Подключение приборов

Генератор подключен параллельно аккумуляторной батарее. Реле-регулятор следит за уровнем напряжения и управляет током возбуждения генератора. На рис.1 показана схема подключения генератора 37.3701 со встроенным реле-регулятором.

Перечислим элементы схемы:

Аккумулятор.
Диод «-».
Дополнительный диод.
Генератор.
Диод «+».
Статорная обмотка.
Регулятор.
Обмотка возбуждения.
Конденсатор.
Монтажный блок.
Контрольная лампа заряда.
Вольтметр (на ВАЗ-2105 отсутствует).
Реле зажигания.
Выключатель зажигания.

Рисунок 1. Схема подключения генератора 37.3701 со встроенным реле-регулятором.

Отметим, что разработано несколько электрических схем для «семерок». Они могут отличаться. Например, схема ВАЗ-2107 с инжекторной подачей топлива не подойдет для Жигулей, на которых стоит карбюратор.

Замеры напряжения проводят на неработающем и заведенном двигателе. Переключатель тестера устанавливают напротив отметки 20 В. Меряем напряжение аккумулятора перед стартом мотора. Числовое значение будет равняться 12-13 В.

После запуска показания вольтметра поднимутся до 14,2-14,5 В.

Такие показатели свидетельствуют об исправности генераторного узла и схемы зарядки.

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и аккумулятора. Разница показаний между напряжением генератора и батареи укажет на плохой контакт на выводе № 30. Клемму следует отсоединить от вывода генератора и зачистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска мотора. Устройство не вырабатывает энергию. Необходима проверка генератора. Возможными причинами неисправности могут быть:

обрыв обмоток;
короткое замыкание на корпус;
пробой вентилей;
износ щеток;
отказ реле-регулятора.

Проверить целостность витков обмоток можно омметром. Сопротивление исправной роторной и статорной обмоток составит 5-10 Ом. Изоляция (сопротивление между обмотками и массой) покажет бесконечность.

Диодный мост следует снять для проверки. В противном случае замерить полупроводники не выйдет. Каждую деталь проверяют отдельно.

Выпрямители считаются годными, если в одну из сторон диоды показали бесконечность, а в другую — около 500 Ом. Диодный блок не ремонтируется. Устройство заменяют целиком.

Причиной неисправности щеточного узла является износ щеток. Ремонт сводится к замене щеток. Предварительно снимают узел.

Автомобилисты с опытом рекомендуют проводить периодический осмотр генератора ВАЗ-2107. Профилактика автомобиля необходима и перед дальней поездкой.

korchim.ru

Схема зарядки ваз 2107, схема генератора ваз 2107

просмотров 24 554 Google+

Применение генераторов.

Схема зарядки ваз 2107 зависит от типа применяемого генератора на автомобиле. Для подзарядки аккумуляторной батареи на автомобилях ВАЗ-2107 (2104, 2105) с карбюраторным двигателем применяется генератор типа Г-222 или аналогичный с максимальным током отдачи 55А. На автомобилях ВАЗ-2107 с инжекторным двигателем применяется генератор типа 5142.3771 или аналогичный, так называемые генераторы повышенной энергии, с максимальным током отдачи 80 – 90А, в зависимости от конструкции. Возможна установка более мощных генераторов с током отдачи до 100А. Все типы генераторов переменного тока со встроенным выпрямительным блоком (диодным мостом) и регулятором напряжения, выполненным в одном корпусе со щётками или съёмным, крепящемся на корпусе.

Отличие схем подключения генераторов.

Схема зарядки ваз 2107 отличается в зависимости от года выпуска автомобиля, но не значительно. Отличие заключается в наличие или отсутствии контрольной лампы заряда на панели приборов,способа её подключения, и наличие или отсутствии вольтметра. Но это касается только карбюраторных автомобилей. На автомобилях с инжекторным двигателем схема не меняется и точно такая же как на первых машинах.

Схема зарядки до 1986 года.

Рассмотрим схема зарядки ваз 2107 с контрольной лампой, которая работает через реле. Она применялась на автомобилях до 1986 года выпуска . Характеризует эту схему наличие контрольной лампы заряда аккумуляторной батареи.

При включении зажигания плюс от замка через предохранитель №10 «Панель приборов, указатели поворотов» поступает на реле контрольной лампы заряда аккумуляторной батареи к контакту и выводу катушки. Второй вывод катушки соединён с центральным выводом статера, где соеденены все три обмотки. Контакты реле постоянно замкнутые, контрольная лампа загорается. При работе двигателя, когда генератор начинает вырабатывать ток, на обмотках появляется переменное напряжение порядка 7В. Через катушку реле начинает протекать ток и якорь притягивается, размыкая контакты.

На вывод генератора №15 при этом через предохранитель №9 поступает ток. Через регулятор напряжения щётки получает питание обмотка возбуждения.

Схема подключения после 1996 года (карбюраторный двигатель).

Схема зарядки ваз 2107 отличается от предыдущей только отсутствием реле контрольной лампы. Возбуждение при этом происходит так же как и в предыдущем случае. Наличие и уровень заряда при этом определяется по вольтметру на панели приборов.

Схема зарядки на инжекторных двигателях.

Эта схема такая же как и на других моделях ВАЗа. Отличие от предыдущих в способе возбуждения и контроля исправности генератора. Контроль осуществляется при помощи контрольной лампы и вольтметра на панели приборов. Через лампу зарядки, также осуществляется первоначальное возбуждение генератора в момент начала работы. В процессе работы генератор работает автономно, то есть возбуждение идёт непосредственно с вывода 30 генератора.

При включении зажигания питание через предохранитель №10 поступает на лампу зарядки в панели приборов. Затем через монтажный блок на вывод 61 генератора. Получает питание регулятор напряжения через три дополнительные диода, а через него обмотка возбуждения генератора. При этом контрольная лампа загорит. Когда генератор начнёт работать на обкладках выпрямительного моста появится напряжение выше напряжения аккумуляторной батареи. При этом контрольная лампа потухнет, так как напряжение со стороны лампы на дополнительных диодах будет ниже чем со стороны статорной обмотки и диоды закроются. Если при работе генератора контрольная лампа горит в пол накала, то пробит один или несколько дополнительных диодов.

admin 02/09/2014«Если Вы заметили ошибку в тексте, пожалуйста выделите это место мышкой и нажмите CTRL+ENTER» «Если статья была Вам полезна, поделитесь ссылкой на неё в соцсетях»

avtolektron.ru

Устройство и схема подключения генератора ВАЗ 2107 инжектор и карбюратор: технические характеристики

В любом современном автомобиле есть генератор — узел, предназначенный для выработки энергии, которая используется для питания всего электрического оборудования. И автомобили отечественного производства ВАЗ 2107 не стали исключением. Как подключить генератор ВАЗ 2107, из каких элементов состоит этот узел и каков его принцип действия? Ответы на эти вопросы вы найдете ниже.

Описание генератора на седьмой модели ВАЗ

В автомобилях ВАЗ 2101, 2106, 21074 с карбюратором или инжектором генераторы обладают идентичными техническими характеристиками. Где находится этот узел, какие подходят генераторы для установки на «семерку», как подключить устройство и в чем заключается его принцип работы? Для начала предлагаем ознакомиться с предназначением, местом положения и конструктивными особенностями.

Место расположения, назначение и устройство

Мощный генератор г222 или любой другой модели представляет собой устройство, которое используется для выработки тока, сила которого должна составлять до 80 ампер. Благодаря этому агрегату питается все без исключения электрическое оборудование автомобиля во время езды, а также восполняется заряд аккумуляторной батареи. Что касается конструкции, то по сути, это — электромотор. В корпус агрегата установлены две обмотки, которые скрыты двумя крышками с подшипниками.

За годы выпуска модели ВАЗ 2107 разработчики смогли улучшить технические характеристики устройства и добиться того, чтобы узел выдавал ток силой 80 А. Иными словами, это позволило добиться того, что устройство стало более мощным. Генераторное устройство представляет собой трехфазный агрегат с электромагнитным возбуждением.

Основные составляющие элементы устройства:

статорный механизм;
роторное устройство;
корпус с крышками, в котором установлена вся конструкция;
выпрямительное устройство;
подшипниковые детали;
трехуровневый регулятор напряжения.

Что касается места расположения, то этот узел находится в моторном отсеке, справа от силового агрегата. Узел фиксируется при помощи двух болтов к кронштейну автомобильного двигателя, то есть блока цилиндров.

Принцип действия генератора и контрольной лампочки заряда

Схема соединений агрегата

Теперь поговорим о принципе действия агрегата. Основное назначение агрегата заключается в выработке электрической энергии, которая образуется в результате преобразования механической, появляющейся в результате вращения коленчатого вала. Полученное в конечном итоге электричество используется для питания электрической сети машины, а также питания аккумулятора. Изначально устройство вырабатывает переменный ток, но он преобразуется в постоянный в результате использования выпрямительного устройства. Последнее состоит из шести диодных элементов.

Как сказано выше, одним из основных компонентов любого генератора является регулятор напряжения. Как можно понять из названия, предназначение этого устройства заключается в поддержке оптимального уровня напряжения. Когда водитель включает зажигание, напряжение начинает проходить через контрольную лампочку, после чего подается на регуляторное устройство и на обмотку возбуждения.

Ве

autocentrum.ru

схема подключения и устройство. Схема соединений системы генератора

Особенности генератора ВАЗа-2107, схема подключения в систему электроснабжения и зарядки – это то, что должен знать автомобилист. Если прекратится генерация напряжения, то машина долго не сможет работать на одном аккумуляторе. Карбюраторные двигатели с бесконтактным зажиганием при среднем уровне заряда смогут продержаться не более одного дня поездки с выключенным светом. Инжекторные проработают без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗа-2107 ничем практически не отличается от той, которая применяется на всех других автомобилях.

Проверенная годами и надежная конструкция, которая содержит минимум элементов. А это значит, что ломаться нечему. Привод генератора осуществляется от коленчатого вала двигателя при помощи гибкого ремня. Основные части электромашины:

Статор – это неподвижная часть, на ней находится обмотка. Выполнена из толстого медного провода.
Ротор – подвижная часть генератора, на ней находится обмотка возбуждения.
Крышки из алюминия. Предназначены для центровки ротора и установки дополнительного оборудования.
Реле-регулятор. Позволяет производить корректировку напряжения на выходе генератора.
Ремень. Необходим для передачи вращения от коленчатого вала к ротору генератора.
Блок полупроводниковых диодов и конденсатор. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
Шкив и крыльчатка. Позволяют охлаждать корпус.

Такую конструкцию имеет не только генератор ВАЗа-2107. Схема подключения его мало чем отличается от той, которая применяется на более современных автомобилях зарубежного производства. Конструктивно различные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора ВАЗа-2107 (инжектор) мало чем отличается от той, которая применяется на устаревших карбюраторных моторах. Одно отличие – конструкция более современная и способна выдать больший ток. Ротор включает в себя обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. А это одно из условий для работы генераторной установки. Второе условие – это движение. Другими словами, если на обмотку возбуждения будет подано напряжение, но ротор не вращается, генерация тока не произойдет. Как только начнется движение ротора, сразу же на статорной обмотке начнет появляться переменное напряжение.

Статор генератора

Статор – это неподвижная часть генераторной установки, которая при помощи кронштейнов закреплена на блоке двигателя. Обмотка находится на сердечнике из трансформаторной стали. При работе устройства в обмотке возникает электродвижущая сила. Один маленький нюанс – на статоре три обмотки, следовательно, вырабатывается трехфазное напряжение. При помощи такой схемы можно уменьшить пульсации тока при работе. Но и требуется несколько этапов преобразований, более сложная схема выпрямителя.

Регулятор напряжения

Схема карбюратора генератора ВАЗа-2107 с моторами старого образца состояла из регулятора напряжения выносного типа.

Отдельно в подкапотном пространстве располагалась коробка с устройством. Регуляторы могут быть следующих типов:

Регулируемые – возможность переключать в режим «зима» и «лето». В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
Нерегулируемые – состоят из схемы на полупроводниковом кристалле или нескольких элементов. Тоже является бесконтактным электрическим прибором.
Механический вид состоит из электромагнитных реле и сопротивления. Не применяется уже давно, так как степень надежности крайне низкая.

С помощью регулятора напряжения устанавливается постоянное питание обмотки возбуждения. Ведь есть одна особенность генераторных установок: если изменить магнитное поле ротора, то напряжение на выходе устройства пропорционально видоизменится. Частота и сила тока останутся прежними. На современных модификациях автомобилей используются реле-регуляторы, совмещенные с щеткодержателем. Стоимость такого устройства значительно ниже.

Блок диодов и конденсатор

Блок диодов в схеме зарядки аккумулятора от генератора ВАЗа-2107 состоит из шести полупроводников, смонтированных на подковообразной пластине. Она крепится на задней крышке и позволяет с ее же помощью охлаждать диоды. Полупроводники преобразуют переменное напряжение трехфазное в постоянное однополярное.

В некоторых конструкциях применяются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно останется небольшая пульсация переменного тока. А конденсатор по схеме замещения работает как проводник при протекании переменного тока и как разрыв при постоянном. Другими словами, по теореме Кирхгофа, вся переменная составляющая просто будет замкнута и не пройдет дальше.

Совместная работа генератора и аккумулятора

Соединены аккумулятор и генератор ВАЗа-2107 по схеме очень простой. От силового вывода генератора идет один толстый провод к плюсовой клемме АКБ. Минус – это корпус двигателя и кузов автомобиля. Напряжение на регулятор поступает через блок с лампой и диодом, смонтированным в приборной панели. Когда прекращается питание обмотки возбуждения, в приборке загорается лампа с изображением красного аккумулятора.

Когда мотор остановлен, вся электросеть запитана от АКБ. При запуске двигателя в работу включается генератор. Причем уровня тока достаточно, чтобы удовлетворить необходимость как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора удается поддерживать напряжение на одном уровне, независимо от частоты вращения ротора. Если бы не реле-регулятор, напряжение изменялось бы в интервале 12-30 Вольт.

fb.ru

Схема подключения генератора ВАЗ-2107. Устройство генератора

Автомобили 26 июля 2017

Карбюраторные двигатели

Инжекторные моторы

Автомобили до 1986 года выпуска

Автомобили выпуска 1996 года и более поздние (карбюраторные моторы)

Схема генератора на инжекторных моторах

При включении зажигания питание поступает на обмотку возбуждения. Вокруг якоря возникает магнитное поле.
При вращении коленчатого вала стартером начинает двигаться и якорь генератора. С помощью движения и магнитного поля на концах обмоток статора возникает разность потенциалов.
С обмоток напряжение (переменное, трехфазное) поступает на блок выпрямителя, а с него на вывод «30» генератора.
Вывод «30» соединяется с аккумулятором (положительной клеммой). Следовательно, происходит питание всей системы электрооборудования и зарядка АКБ.

Заключение

Источник: fb.ru

monateka.com

Схема зарядки акб ваз 2106

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения генератора в автомобилях ВАЗ

Р — розовый.
Ф — фиолетовый.
О — оранжевый.
ЧБ — черно-белый.
КБ — коричнево-белый.
ЧГ — черно-голубой.
К — коричневый.
Ч — черный.
Б — белый.

Схема подключения генератора ВАЗ-2101

Конструктивно генератор 2101 состоит из следующих основных элементов:

Ротор – подвижная часть, вращается от коленчатого вала двигателя. Имеет обмотку возбуждения.
Статор – неподвижная часть генератора, также имеет обмотку.
Передняя и задняя крышки, внутри которых установлены подшипники. На них находятся проушины для крепления к ДВС. В задней крышке расположен конденсатор, необходимый для отсечения переменной составляющей тока.
Полупроводниковый мост – называют «подковой» за сходство. Три пары полупроводниковых силовых диодов смонтированы на подковообразной основе.
Шкив, на который надевается ремень генератора ВАЗ-2101. Ремень клиновидный (на современных авто применяется многоручейковый).
Регулятор напряжения установлен в подкапотном пространстве, вдали от генератора. Но все же его нужно считать частью конструкции.
Щетки смонтированы внутри генератора и передают напряжение питания к обмотке возбуждения (на роторе).

Схема подключения генератора ВАЗ-2106

Схема подключения генератора ВАЗ-2107

Схема подключения генератора ВАЗ-2108

Схема подключения генератора ВАЗ-2109

Генератор переменного тока. Может быть установлен серии 37.3701 или 94.3701.
Отрицательный диод.
Дополнительный диод.
Положительный диод.
Контрольная лампа генератора, она же лампа разряда аккумуляторной батареи.
Комбинация приборов.
Вольтметр.
Блок реле и предохранителей, расположенный в подкапотном пространстве в отсеке между двигателем и салоном автомобиля.
Дополнительные резисторы, встроенные в монтажный блок предохранителей.
Реле зажигания.
Замок зажигания.
Аккумуляторная батарея.
Конденсатор.
Обмотка ротора.
Реле напряжения, расположено в подкапотном пространстве.

Схема подключения генератора ВАЗ-2110

Приводим расшифровку схемы подключения генератора на десятке:

Аккумулятор 12В;
генератор 94.3701;
монтажный блок;
замок зажигания;
контрольная лампа заряда АКБ в комбинации приборов

Как проверить генератор своими руками

«Минус» аккумуляторной батареи всегда должен соединяться с массой, а «плюс» – подключаться к зажиму «B+» генератора. Ошибочное обратное включение батареи немедленно вызовет повышенный ток через вентили генератора, и они повредятся.

Замена и снятие электрогенератора

Отсоединить аккумуляторную батарею.
Снять защитный резиновый колпачок с вывода «30» и отвернув гайку, снять со шпильки провода.
Отсоединяем колодку с проводами с разъема генератора.
Ослабляем затяжку крепления генератора к регулировочной планке, после чего
подымаем его до упора вверх к блоку цилиндров и снимаем со шкивов ремень.
Полностью отвернуть болт крепления регулировочной планки к блоку цилиндров, после чего снизу авто отворачиваем 2 болта крепления нижнего кронштейна к блоку и снимаем генератор, вытащив его из подкапотного пространства.

Схема зарядки акб ваз 2106

Аккумулятор для ваз 2106

Наибольший объем работ, выполняемых при техническом обслуживании электрооборудования, относится к аккумуляторной батарее, так как ее состояние оказывает существенное влияние на работоспособность всей системы электрооборудования.

Батарея всегда должна содержаться в чистоте. Вызвано это не только эстетическими соображениями. Грязь, вода, а еще хуже, разлитый электролит создают так называемые токопроводящие мостики между выводами аккумуляторов. Через них происходит утечка электрического тока, а следовательно, саморазряд.

Во избежание попадания в аккумуляторную батарею грязи прежде всего проверяют плотность закрытия пробками заливных отверстий. Затем очищают крышку от грязи и нейтрализуют случайно попавший на нее электролит. Для этого аккумуляторную батарею протирают ветошью, смоченной 5%-ным раствором кальцинированной соды. Обычно это делают одновременно с проверкой уровня электролита в аккумуляторах. Проверять уровень электролита надо регулярно, особенно в жаркую погоду.

Горит лампочка зарядки

Причин, когда горит лампочка аккумулятора ВАЗ 2106, может быть несколько. Изначально необходимо проверить целостность предохранителей № 9 и № 10, а также надежность их установки в гнездах. Если плавкие вставки предохранители визуально целые, то нужно попутно проверить вершины предохранителей, где они могут перетереться о свое гнездо. Это легко определить по появившемуся там пояску, который разрывает контакт в цепи заряда.

Далее следует проверить целостность ремня генератора и его натяжение. Если ремень целый и его натяжение соответствует норме, то следует проверить шкивы на предмет износа их внутренней части. Ремень генератора имеет форму клина, благодаря чему распирается между «щеками» шкива. Когда же шкив изнашивается, то ремень генератора проваливается вниз шкива и начинает проскальзывать. Это нетрудно определить по блестящей внутренней части шкива, которую отполировал ремень. При проскальзывании ремня будет наблюдаться либо неполный заряд батареи, либо заряд будет полностью отсутствовать. Это может служить одной из причин, почему горит лампочка аккумулятора на ВАЗ 2106 . Шкив в подобных случаях подлежит замене в паре с ремнем генератора.

Горение лампочки может быть связано и с окислившимися клеммами проводов от аккумуляторной батареи, которые препятствуют прохождению зарядного тока от генераторной установки автомобиля.

Окислившиеся клеммы хорошо очищаются раствором соды с водой, который убирает окисел. Клеммы необходимо очистить полностью от окисла, протереть насухо и покрыть какой либо смазкой, например Литол 24. Очистить нужно и сами клеммы батареи, а также протереть кусочком ветоши или кисточкой раствором соды саму поверхность батареи.

Не стоит очищать клеммы шкуркой, особенно крупной, так как свинец, из которого изготовлены клеммы, легко снимается шкуркой. Клеммы становятся меньше в диаметре и при установке клемм, уже не удается достичь надежного контакта.

Необходимо проверить и состояние соединение клемм на генераторе, где могут быть также окислены клеммы или может быть плохой контакт между выводом генератора и клеммами. Помимо этого у генератора нужно проверить надежность его контакта с «массой» автомобиля. Обычно это провод в виде «змейки».

Если генератор выдает зарядку, а лампочка продолжает гореть, то необходимо проверить надежность соединения провода и его целостность от генератора к аккумуляторной батарее.

Неисправность может быть и в самом генераторе. Это может быть отказ одного или нескольких диодов в диодном мосту (подкова), неисправность статорной обмотки, обрыв или короткое замыкание ротора, а также износ контактных колец в цепи возбуждения ротора.

Горение лампочки может быть связано и со щеточным узлом. Здесь может быть предельный износ щеток или их заедание в щеткодержателе.

Неисправность может быть и в реле –регуляторе или реле зарядки или в цепи их соединения.

Как проверить шаровые опоры по ссылке.

Нет зарядки причины

При недостаточной длине щеток генератора ВАЗ 2106 зарядка может быть недостаточной или же ее не будет совсем. Для того, чтобы проверить состояние этих деталей, необходимо снять щетки с генератора и произвести их замену в случае необходимости. Напомню, что остаточная длина щеток должна составлять не менее 12 мм. Если при измерении выяснилось, что она недостаточная, то это повод для замены данной детали.

Выход из строя диодного моста генератора

Перегорание одного или нескольких диодов выпрямительного блока, также может быть причиной слабой зарядки аккумулятора. Из личного опыта могу вспомнить несколько случаев, когда при перегорании всего одного диода зарядка была недостаточной и со временем аккумулятор приходилось подзаряжать, так как генератор не мог это делать полноценно. Чтобы точно определить, в этом ли причина, можно провести диагностику диодного моста, и в случае определения неисправности произвести его замену.

Неисправность реле зарядки

Есть немало случаев, что именно из-за выхода из строя реле зарядки, она собственно — пропадает совсем. Долго владельцы ищут причину, пока не поменяют эту деталь электрики на ВАЗ 2106. Меняется она довольно просто, так как крепится всего на двух болтиках с правой стороны под капотом (как правило).

Более серьезные проблемы с генератором

Если же после проведенной диагностики, и замене всех тех деталей, о которых писалось выше, зарядка так и не появилась, следует проверить остальные детали генератора, такие как статор и ротор. Более подробно о диагностике можно посмотреть в этой статье: Проверка и диагностика генератора.

Перезаряд

Довольно часто обращаются за помощью с перезарядом и раздражающим неровным светом фар, особенно на низких оборотах, подсвет приборной доски мерцает. Генератор уже устали перебирать, реле-регулятор уже пятый по счёту, масса под ним и на двигателе зачищена-перезачищена, всё затянуто-перезатянуто, ремень новый, натяжение в норме. На этих и подобных ВАЗах реле-регулятор(РР) следит не за зарядным напряжением, а за напряжением в цепи зажигания, и все проблемы старой проводки, разъёмов, контактов, работа реле поворотов — всё это снижает и меняет напряжение на «15»-ой клемме РР, а он, соответственно, на обмотке возбуждения генератора. Снимите оранжевый провод с кл.»15″ РР и подайте это напряжение на промежуточное реле (контакт «85», а «86» на минус), а контактами этого реле подайте напряжение с аккумуляторной батареи(«+АКБ» на «30», а «87» соединить с «15» на РР). При таком подключении РР начнёт следить за напряжением на АКБ.

Схема зарядки

Схема зарядки ВАЗ 2106 включает в себя реле контрольной лампы заряда типа РС-702 обеспечивает включение и выключение сигнальной лампы на панели приборов, что свидетельствует о наличии или отсутствии заряда и исправности генератора. Расположено реле на правом крыле в подкапотном пространстве. Конструкция реле такая же, как и обыкновенного электромагнитного реле.Контакты реле нормально замкнуты, то есть контакты замкнуты при отсутствии питания на катушке. Один конец катушки которого подключается к плюсу аккумуляторной батареи через замок зажигания, а второй к выводу фазы генератора. Один из контактов реле также подключён к плюсу через замок зажигания, практически он соединён с соответствующим выводом катушки, а второй к контрольной лампе. При включении зажигания получает питание электромагнитная катушка реле, при этом контакты реле остаются замкнутыми, что приводит к загоранию контрольной лампы на панели приборов. При работе генератора на статорной обмотке появляется переменное напряжение и когда его значение будет около 7,5В, силы магнитного потока электромагнита будет достаточно для притягивания якоря и размыкания контактов.

Рассмотрим работу цепи схемы зарядки ВАЗ 2106. При включении зажигания получает питание вывод 15 регулятора напряжения через предохранитель «обмотка возбуждения генератора». Потом с вывода 67 регулятора питание проступает на плюсовую щётку генератора, через обмотку возбуждения (обмотку якоря) на минусовую щётку и массу. Реле контрольной лампы замыкается, включая контрольную лампу на панели приборов. После пуска двигателя генератор начинает вырабатывать электроэнергию, при этом на выводе электромагнитной катушки пропадает минус, реле размыкается и контрольная лампа тухнет.

Какой выбрать

Сегодня выпускаются аккумуляторы, изготовленные по технологии AGM (Absorbed Glass Mat — абсорбирующее стекловолокно). Основным отличием такой батареи от стандартной является абсолютная нетекучесть электролита, который физически «связан» стеклово-локонными сепараторами внутри батареи. Если автомобиль был укомплектован таким аккумулятором на заводе, то заменить его можно исключительно батареей, изготовленной по технологии AGM.

При длительном бездействии (простое) автомобиля рекомендуется отключать аккумуляторную батарею, если это позволяют условия стоянки. Для этого необходимо отсоединить один наконечник от клеммы аккумулятора. Также время от времени стоит проверять надежность крепления батареи, так как перемещение батареи в посадочном месте при эксплуатации автомобиля недопустимо. Средний срок службы аккумулятора составляет 3-4 года, поэтому приближаясь к этому рубежу будьте готовы заменить батарею на новую.

Зима — самое сложное время для автомобилистов. Чего стоит один только запуск промерзшего за ночь двигателя! Леонид ВОРОБЬЕВ рассказывает, как можно облегчить этот процесс

Ометодике правильного запуска двигателя в холодное время года написан не один трактат. Правда, немалолитературыуже устарело — в ней первым пунктом могут значиться, например, манипуляции с рукояткой «подсоса», актуальные исключительно для карбюраторных двигателей.

А как нужно заводить мотор современного инжекторного автомобиля?

Все должно работать

Разумеется, для успешного пуска при низких температурах необходимо соблюдение ряда условий: исправность основных систем двигателя, использование масел.

соответствующих сезону, работоспособность аккумулятора… Отдельно упомяну свечи зажигания. Перед зимой их желательно заменить на новые или, по крайней мере, проверить. Если в эпоху «Жигулей» заменить свечи можно было в случае отказа прямо на улице, то на многих нынешних моделях авто добраться до них — проблема, да еще и для монтажа/ демонтажа специнструмент потребуется. Так что профилактикой пренебрегать не стоит.

Методика запуска всегда описана в руководстве по эксплуатации автомобиля. Однако можно дать несколько общих советов, справедливых для любых моделей.

Случается, что неудачные пуски двигателя обусловлены плохим качеством топлива. В бензине, к примеру, могут содержаться не только химические примеси, но и солярка или вода. Разумеется, добиться воспламенения такого топлива гораздо сложнее. Поэтому зимой нужно с особым вниманием относиться к выбору АЗС, предпочитая по возможности известные брендовые или просто хорошо себя зарекомендовавшие станции.

Как подключить генератор ВАЗ-2106 (схема подключения)

В данной статье будет рассмотрен генератор ВАЗ-2106. Схема подключения находится ниже, но в самом начале будет рассказано об общей конструкции этого устройства. Он преобразует механическую энергию в электричество. Основная функция автомобильного генератора переменного тока — перезарядка аккумулятора. Он также обеспечивает питание всего оборудования в автомобиле, включая двигатель. На всех машинах генераторы вырабатывают переменный ток.Только после некоторых преобразований он стабилизируется и превращается в постоянный.

Общая информация

Генератор располагается непосредственно возле двигателя, как правило, в его передней части. Привод осуществляется от шкива, расположенного на коленчатом валу. На некоторых автомобилях, например гибридных, генератор может выступать в качестве стартера. Конструкции обоих механизмов очень похожи, поэтому некоторые производители стараются сократить количество электрических машин. Обратите внимание, схема подключения генератора ВАЗ-2106 такая же, как и у аналогичного механизма любой другой машины.

Во всех генераторах есть определенные отличия, например, в корпусе, выпрямительном узле, приводных шкивах, но общие элементы по-прежнему практически идентичны. Постоянными являются корпус с расположенными в нем подшипниками подвижного ротора, который вращается внутри неподвижного статора. С последнего снимается напряжение переменного тока. Ни один генератор не обходится без выпрямительного блока и регулятора напряжения.

Ротор генератора

Большинство генераторов оснащено щеточным механизмом.Во многих конструкциях он совмещен с регулятором напряжения. Ротор создает магнитное поле, которое вращается за счет приводного ремня. Обмотка возбуждения, которая расположена на самом роторе, запитана через регулятор напряжения. На задней части ротора расположены кольца, которые используются для питания обмотки. Без них неработоспособна схема подключения генератора ВАЗ-2106.

В большинстве случаев эти кольца изготовлены из чистой меди. Но иногда его можно встретить из стали или латуни. Также на роторе установлена крыльчатка, с помощью которой корпус устройства обдувается воздухом.К крыльчатке прикреплен приводной шкив. В передней и задней крышках генератора установлены необслуживаемые шариковые подшипники.

Немного о статоре

В статоре генерируется электрический ток. Он имеет три обмотки из медного провода. Эта проволока намотана на специальный стальной сердечник. Как правило, в генераторе всего 36 пазов, в которых размещается обмотка. Он может входить в пазы двумя способами — волнообразным или петлевым. Подключение обмоток производится по схеме «звезда».Это наиболее распространенная схема, применяемая в автомобильных генераторах. Следует отметить, что схема подключения генератора ВАЗ-2108 на ВАЗ-2106 на практике ничем не отличается. Разница лишь в том, что в первой модели регулятор напряжения совмещен с щеточным узлом.

Все элементы механизма расположены в корпусе. Собственно на корпусе всего две алюминиевые крышки, которые стянуты болтами. Выбор алюминиевых элементов вполне разумен, так как он не намагничивается, имеет очень небольшой вес, а главное — высокую степень теплоотдачи.С помощью щеточного узла ток передается на обмотку ротора. Его конструкция состоит из пары щеток из графита, пружин, которые позволяют им плотно прижиматься к кольцам на роторе, а также щеткодержателя. Как уже отмечалось ранее, в большинстве современных автомобилей щеткодержатель и регулятор напряжения собраны в одном узле.

Узел выпрямительный

Выпрямительный блок необходим для преобразования переменного синусоидального напряжения, создаваемого генератором, в постоянное напряжение, необходимое для питания всей бортовой сети.По сути, это подковообразная пластина, в которой расположены полупроводниковые диоды. Всего штук шесть, поэтому в цепи каждой фазы по два полупроводника. Подковообразная пластина, на которой крепятся диоды, также служит радиатором. С его помощью тепло передается корпусу самого генератора. В некоторых генераторах обмотка возбуждения подключена через другую цепь, состоящую из двух полупроводников. Также необходимо упомянуть, что схема подключения генератора ВАЗ-2107 на ВАЗ-2106 аналогичная, отличий нет.

Дополнительный выпрямитель

Этот выпрямитель используется для создания препятствия прохождению тока от аккумулятора при неработающем двигателе. В том случае, если соединение обмоток производится по схеме «звезда», необходимо установить два полупроводника на общей клемме, это увеличит общую мощность всей установки максимум на 15 процентов. Выпрямительный блок подключается к системе генератора с помощью монтажных площадок. Соединение производится болтовым способом, сваркой, реже пайкой.Можно даже сказать, что схема подключения стартера и генератора ВАЗ-2106 очень похожа, только функции узлов разные.

Регулятор напряжения

С помощью регулятора напряжения на обмотке возбуждения поддерживается определенное значение. На сегодняшний день большинство генераторов оснащено встроенным релейным регулятором. Стоит отметить, что может быть две конструкции реле-регуляторов: гибридная, в которой используются радиоэлектронные компоненты, например стабилитроны, резисторы, конденсаторы, и интегральная конструкция, в которой все элементы, входящие в состав реле. -регулятор выполнены на цельной полупроводниковой пластине.Это главный элемент, из которого состоит генератор ВАЗ-2106. Схема подключения полупроводников приведена в статье.

На выходе генератора генерируется стабильное значение напряжения независимо от частоты вращения коленчатого вала, а также нагрузки, прилагаемой к двигателю. Стабилизация осуществляется полностью автоматически, никакого вмешательства со стороны водителя не требуется. С помощью регулятора происходит изменение напряжения, которое подается на аккумулятор для его зарядки.Поэтому важно знать, как подключить генератор ВАЗ-2106. Схема подключения его элементов пригодится всем владельцам данного авто.

Приводной ремень

Особого внимания заслуживает приводной ремень. При этом учтите, что ротор генератора вращается быстрее коленчатого вала. И разница может быть в 2-3 раза. В зависимости от типа автомобиля может использоваться клиновой или поликлиновой ремень. Недостатком первого является быстрый износ. Второй более универсален, износ намного меньше, работает очень хорошо, если диаметр шкива на роторе генератора небольшой.Следовательно, с помощью поликлинового ремня можно осуществлять более быстрое вращение ротора генератора. Практически все современные автомобили оснащены генераторными установками с поликлиновым ремнем. А вот генератор ВАЗ-2106, схему подключения которого вы теперь знаете, приводится в движение клиновым ремнем.

Ваз 21063

электрооборудование. Шесть электросхем для новичков: подключение, обслуживание и замена

Автомобиль ВАЗ-2106 выпускался с 1976 по 2008 год. В данном руководстве представлены цветные электрические схемы (форсунки и карбюратора) с описанием всех элементов для различных модификаций.Информация предназначена для самостоятельного ремонта шестерки. Электрические схемы разделены для удобства просмотра через компьютер или телефон на несколько блоков, также есть схемы в виде единой картинки с описанием каждого элемента — для печати на принтере. Все электрооборудование автомобиля условно можно разделить на следующие узлы:

система запуска двигателя;
элементов заряда аккумулятора;
система зажигания топливной смеси;
элементов внешнего и внутреннего освещения;
сенсорная система на панели приборов;
элементов звукового оповещения;
блок предохранителей.

Электросхема ВАЗ-2106 (старая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1976 — 1987 гг.

1 — фары передние;
2 — указатели поворота боковые;
3 — аккумуляторная батарея;
4 — реле сигнализации заряда аккумулятора;

6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — внутренние фары;
11 — звуковые сигналы;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — датчик включения электродвигателя вентилятора;
14 — катушка зажигания;

16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;

19 — лампа моторного отсека;

22 — датчик сигнализатора реле давления масла;

24 — мотор-редуктор очистителя лобового стекла;
25 — электродвигатель омывателя лобового стекла;
26 — для включения звуковых сигналов;
27 — реле включения электродвигателя вентилятора;
28 — регулятор напряжения;

32 — реле сигнализации выключателя и указателей поворота;
33 — выключатель стоп-сигнала;
34 — патрон для переносной лампы;
35 — электродвигатель отопителя;

37 — часы;

39 — лампа освещения бардачка;
40 — прикуриватель;
41 — выключатель аварийной сигнализации;
42 — выключатель освещения приборов;
43 — лампа индикатора недостаточного уровня тормозной жидкости;
44 — переключатель трехрычажный;
45 — выключатель зажигания;
46 — выключатель заднего противотуманного света *;
47 — выключатель наружного освещения;
48 — выключатели света, расположенные в стойках передних дверей;
49 — выключатели фонарей сигнализации открытых передних дверей;
50 — сигнализация открытия передних дверей;
51 — плафоны, расположенные в стойках задних дверей;
52 — выключатель сигнализатора стояночного тормоза;
53 — освещение салона;
54 — указатель уровня топлива с указателем резерва;
55 — указатель температуры охлаждающей жидкости;
56 — манометр с сигнализацией низкого давления;
57 — тахометр;
58 — лампа сигнализатора стояночного тормоза;
59 — лампа сигнализирующая о заряде аккумулятора;
60 — лампа индикатора воздушной заслонки карбюратора;
61 — лампа сигнализации габаритного огня;
62 — лампа сигнальных указателей;
63 — контрольная лампа дальнего света фары;
64 — спидометр;
65 — выключатель сигнализации воздушной заслонки карбюратора;
66 — реле-прерыватель указателя поворота стояночного тормоза;
67 — задние фонари;
68 — фонарь освещения номерного знака;
69 — указатель уровня и указатель запаса топлива;
70 — лампа освещения багажника;
71 — задний противотуманный фонарь *.

а — реле стеклоочистителя и прерывателя стеклоочистителя;
б — реле выключателя сигнализации и указателей поворота;
в — трехрычажный переключатель.

Электросхема ВАЗ-2106 (новая)

Общая схема электрооборудования ВАЗ 2106/21061/21063/21065 выпуска 1988 — 2001 гг.

1 — фары передние;
2 — указатели поворота боковые;
3 — аккумуляторная батарея;
4 — реле лампы сигнализации заряда АКБ;
5 — реле ближнего света;
6 — реле дальнего света фар;
7 — стартер;
8 — генератор;
9 — фары наружные;
10 — внутренние фары;
11 — датчик включения электродвигателя вентилятора;
12 — электродвигатель вентилятора системы охлаждения двигателя;
13 — звуковой сигнал;
14 — катушка зажигания;
15 — распределитель зажигания;
16 — свечи зажигания;
17 — электромагнитный клапан карбюратора;
18 — датчик датчика температуры охлаждающей жидкости;
19 — лампа моторного отсека;
20 — выключатель света заднего хода;
21 — датчик манометра масла;
22 — датчик аварийной сигнализации низкого давления масла;
23 — датчик, сигнализирующий о недостаточном уровне тормозной жидкости;
24 — мотор-редуктор очистителя лобового стекла;
25 — переключатель *;
26 — электродвигатель омывателя лобового стекла;
27 — реле включения электродвигателя вентилятора **;
28 — регулятор напряжения;
29 — реле-прерыватель стеклоочистителя;
30 — блок предохранителей дополнительный;
31 — главный блок предохранителей;
32 — реле-выключатель сигнализации и указателей поворота;
33 — реле включения обогрева заднего стекла ***;
34 — выключатель стоп-сигнала;
35 — патрон для переносной лампы ****;
36 — добавочный резистор электродвигателя отопителя;
37 — электродвигатель отопителя;
38 — выключатель электродвигателя отопителя;
39 — часы;
40 — лампа освещения бардачка;
41 — прикуриватель;
42 — выключатель аварийной сигнализации;
43 — регулятор освещения приборов;
44 — лампа индикатора уровня тормозной жидкости;
45 — переключатель трехрычажный;
46 — выключатель зажигания;
47 — выключатель обогрева заднего стекла ***;
48 — выключатель заднего противотуманного света;
49 — выключатель наружного освещения;
50 — плафоны, расположенные в стойках передних дверей;
51 — электродвигатели-редукторы передних дверей ***;
52 — выключатели освещения, расположенные в стойках задних дверей;
53 — выключатель контрольной лампы стояночного тормоза;
54 — освещение салона;
55 — указатель уровня топлива с указателем резерва;
56 — указатель температуры охлаждающей жидкости;
57 — манометр масла с сигнализацией низкого давления;
58 — тахометр;
59 — лампа сигнализатора стояночного тормоза;
60 — лампа сигнализирующая о заряде аккумулятора;
61 — лампа сигнализации воздушной заслонки карбюратора;
62 — контрольная лампа габаритного света;
63 — лампа сигнальных указателей;
64 — контрольная лампа дальнего света фары;
65 — спидометр ВАЗ-2106;
66 — выключатель сигнализации воздушной заслонки карбюратора;
67 — выключатель стеклоподъемника левой передней двери ***;
68 — реле стеклоподъемника передней двери ***;
69 — выключатель стеклоподъемника правой передней двери ***;
70 — задние фонари;
71 — фонарь освещения номерного знака;
72 — указатель уровня и указатель запаса топлива;
73 — накладки подключаемые к элементу обогрева заднего стекла ***;
74 — фонарь багажника;
75 — задний противотуманный фонарь.

Порядок условной нумерации заглушек в колодках:

а — выключатель;
б — датчик распределения зажигания;
c — реле стеклоочистителя и прерывателя стеклоочистителя;
г — реле прерывателя сигнализации и указателей поворота;
d — переключатель трехрычажный.

* Устанавливается, если на автомобиле используется бесконтактная система зажигания. В данном случае распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705 должен быть установлен.
** С 2000 года не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. Причем вместо ранее использовавшегося датчика температуры 11 типа ТМ-108 установлен датчик-выключатель 661.3710. использовал.
*** Устанавливается на автозапчасти.
**** С 2000 г. не устанавливается.

Схема подключения карбюратора ВАЗ-2106 — полный вид:

Схема подключения ВАЗ 2106 (инжектор)

1 контроллер
2 электровентилятор для системы охлаждения
3 блок жгута системы зажигания к жгуту левого брызговика
4 блок жгута системы зажигания к жгуту правого брызговика
5 датчик уровня топлива
6 блок жгута уровня топлива к жгуту датчика уровня топлива
7 кислородный датчик
8 блок жгута датчика уровня топлива к жгуту системы зажигания
9 бензонасос
10 датчик скорости
11 регулятор холостого хода
12 датчик положения дроссельной заслонки
13 датчик температуры охлаждающей жидкости
14 датчик массового расхода воздуха
15 блок диагностики
16 датчик положения коленчатого вала
17 электромагнитный клапан продувки адсорбера
18 катушка зажигания
19 свечей зажигания
20 форсунок ВАЗ-2106
21 колодки жгута проводов зажигания к жгуты панели приборов
22 реле электровентилятора
23 силовой предохранитель контроллера
24 реле зажигания
25 реле зажигания предохранитель
26 предохранитель цепи питания бензонасоса
27 реле бензонасоса
28 блок жгута проводов зажигания к жгуту форсунки
29 блок жгута проводов форсунки к жгуту зажигания
30 блок жгута жгута приборной панели к жгуту системы зажигания
31 зажигания переключатель
32 комбинация приборов
33 табло двигатель противотоксичная система

Схема блока управления инжекторным двигателем

Принципиальная электрическая схема системы управления инжекторным двигателем:

1.- Разъем контроллера.
2. — Датчик массового расхода воздуха.
3. — Датчик температуры охлаждающей жидкости.
4. — Датчик положения коленчатого вала.
5. — Датчик положения дроссельной заслонки.
6. — Датчик концентрации кислорода.
7. — Датчик скорости.
8. — Модуль зажигания.
9. — Электромагнитный клапан продувки адсорбера.
10. — Реле электровентилятора.
11. — Реле электрического топливного насоса.
12. — Главное реле.
13. — Предохранитель, защищающий силовую цепь реле бензонасоса.
14. — Предохранитель, защищающий силовые цепи главного реле.
15. — Плавкая вставка.
16 — Предохранитель, защищающий цепь постоянного тока контроллера.
17. — Диод.
18. — Регулятор холостого хода.
19. — Форсунки.
Х1. — Блок диагностики.
Х2. — Блокировать подключение к бортовой сети автомобиля.

Схемы отдельных узлов из шести

Схема подключения генератора

1 — аккумулятор ВАЗ-2106;
2 — генераторная установка «шестерка»;
3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 — замок;
5 — пластиковый модуль с элементами безопасности;
6 — контрольный световой индикатор, определяющий заряд аккумулятора;
7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Проводка стартера

1 — стартер автомобиля;
2 — аккумулятор;
3 — генераторная установка;
4 — выключатель зажигания.

Схема контактной системы зажигания

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — выключатель;
6 — генератор;
7 — аккумулятор.

Цепь управления клапаном карбюратора

1 — концевой выключатель карбюраторного агрегата;
2 — сам клапан двигателя;
3 — модуль управления карбюраторным узлом;
4 — катушка зажигания;
5 — выключатель;
6 — выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации

1 — осветительные приборы поворотных огней, установленные в передних оптических приборах;
2 — аккумулятор ВАЗ-2106;
3 — автогенераторный агрегат;
4 — габаритные огни поворота, расположенные на передних крыльях;
5 — основной монтажный модуль с элементами безопасности;
6 — блок управления вспомогательный с предохранителями;
7 — выключатель зажигания;
8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
9 — коммутационное устройство включения и выключения поворотных огней;
10 — прерывающее устройство мигания поворотных огней и световой сигнализации;
11 — спидометр с контрольным световым индикатором включения поворотников;
12 — световое устройство указателей поворота в задней оптике.

Звуковой контур

1 — звуковые устройства для воспроизведения импульсов;
2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с элементами безопасности;
5 — генераторная установка ВАЗ 2106;
6 — аккумулятор.

Электрический стеклоподъемник

1 — главный модуль безопасности;
2 — реле для защиты линий электропередачи установленных дополнительных электрических стеклоподъемников;
3 — устройство переключения стеклоподъемника, установленного на левой двери;
4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
5 — электродвигатель левого стеклоподъемника;
6 — вспомогательный модуль с элементами безопасности;
7 — выключатель зажигания.

Схема системы охлаждения двигателя

1 — генераторный агрегат установлен под капотом;
2 — аккумулятор;
3 — выключатель или замок зажигания;
4 — основной модуль с элементами безопасности;
5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
6 — контроллер включения вентиляционного устройства;
7 — сам вентилятор;
8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ2107

Электропроводка машины защищена предохранителями, которые в основном устанавливаются в центральном и вспомогательном блоках, расположенных в нижней части панели приборов с левой стороны рядом с рулевой колонкой.Цепь от АКБ до выводов и пробок замыкается при включении автомобиля.

F1 (16A) Klaxon, патрон для лампы, прикуривателя, стоп-сигналов, часов и освещения салона (плафоны)
F2 (8A) Реле стеклоочистителя, электродвигатели обогревателя и стеклоочистителя, омыватель ветрового стекла
F3 (8A) Левый дальний свет и сигнальная лампа дальнего света
F4 (8А) Дальний свет правая фара
F5 (8А) Предохранитель левого ближнего света
F6 (8А) Ближний правый свет и задний противотуманный свет
F7 (8А) Этот предохранитель в блоке ВАЗ 2106 стоит отвечает за габаритный свет (левый габаритный свет, правый задний фонарь), свет багажника, свет салона, правый свет, освещение приборов и прикуриватель
F8 (8A) Габаритный свет (правый габаритный свет, левый задний фонарь), освещение салона левый фонарь, лампа моторного отсека и контрольная лампа габаритных огней
F9 (8A) Датчик давления масла с контрольной лампой, указатель температуры охлаждающей жидкости и уровня топлива, контрольная лампа аккумуляторной батареи, указатели поворота, индикатор открытия воздушной заслонки карбюратора, обогрев заднего стекла
F10 (8A) Регулятор напряжения и обмотка возбуждения 90 085 F11 (8A) Резерв
F12 (8) Резерв
F13 (8A) Резерв
F14 (16A) Обогрев заднего стекла
F15 (16A) Электродвигатель охлаждающего вентилятора
F16 (8A) Указатели поворота в аварийном режиме

Владельцы 2106 должны знать, что старая конструкция предохранителей давно устарела, так как при каждой операции они перегреваются, что влияет на плотность соединения ячеек.Отсутствие плотного контакта предохранителя и разъемов приводит к их возгоранию. Таким образом, блоки предохранителей необходимо заменить. Во избежание лишних проблем в части проводки осмотр предохранительных устройств следует проводить каждые полгода. При прожигании контактной части необходимо заменить предохранители, почистить гнезда посадочных мест. Сегодня многие владельцы ВАЗ 2106 модернизируют классические блоки, заменяя их современными ножевыми предохранителями.

Модификации автомобиля ВАЗ-2106

ВАЗ-21060 .Модификация с условным индексом ВАЗ-21060 ижевской сборки последних лет выпуска с инжекторным двигателем ВАЗ-21067 с катализатором, отвечающим экологическому стандарту Евро-2

ВАЗ-21061 . Модификация с двигателем ВАЗ-2103, некоторые автомобили с аналогичным индексом оснащались упрощенной системой охлаждения двигателя и не имели электровентилятора. Вместо этого на конце вала насоса охлаждающей жидкости установили крыльчатку. Уже российские автомобили оснащались бамперами от ВАЗ-2105, некоторые экземпляры оснащались очистителями и омывателями фар.

ВАЗ-21062 . Экспортная, правосторонняя модификация базовой шестерки.

ВАЗ-21063 . Автомобиль с улучшенным двигателем ВАЗ-21011, с датчиком давления масла и вентилятором охлаждения двигателя. Выпуск данной модификации завершился в 1994 году.

ВАЗ-21064 . Экспортная, правосторонняя модификация, как и ВАЗ-21062, но за основу была взята модификация ВАЗ-21061

ВАЗ-21065 . Модификация автомобиля с улучшенным оснащением, выпускавшаяся с 1990 по 2001 год.В качестве силового агрегата устанавливался двигатель объемом 1569 см3. Среди других отличий от базовой модели — более мощный генератор, 5-ступенчатая коробка передач, редуктор заднего моста с передаточным числом 3,9, бесконтактная система зажигания и Solex. Были и другие изменения как в экстерьере, так и в интерьере, в целом это была «люксовая» версия седана ВАЗ-2106.

ВАЗ-21065-01. То же ВАЗ-21065, но с двигателем ВАЗ-2103

ВАЗ-21066 . Экспортная, правосторонняя модификация автомобиля ВАЗ-21063.

ВАЗ-21068 . Автомобиль, который выпускался как носитель агрегатов для разработки новых двигателей ВАЗ-2108 и ВАЗ-21083.

ВАЗ-21069 . Модификация ВАЗ-2106, изготовленная по заказу спецслужб. Оснащен двухсекционным роторно-поршневым двигателем ВАЗ-411 мощностью 120 л.с., ВАЗ-413 мощностью 140 л.с.

1 – 5,00

На автомобилях ВАЗ 2106 схема подключения включает более десяти различных узлов и модификаций общей сети.Владельцу машины необходимо разобраться в этом вопросе, чтобы при необходимости отремонтировать и диагностировать блок питания.

[Скрыть]

Общая схема ВАЗ 2106 с описанием

Начнем с описания обозначений общей схемы подключения и оборудования ВАЗ 2106:

1 — передние и габаритные фонари;
2 — подфарники, расположенные непосредственно под оптикой;
3 — приборы наружного освещения;
4 — внутреннее освещение;
5 — соединительные элементы звуковых импульсных устройств;
6 — электродвигатель вентиляционного устройства системы охлаждения силового агрегата «шестерки»;
7 — контроллер, предназначенный для автоматического включения электродвигателя вентилятора;
8 — реле включения звуковых устройств;
9 — реле защиты цепи электродвигателя вентилятора;
10 — устройство регулировки параметра напряжения;
11 — катушка зажигания, расположенная в моторном отсеке;
12 — электродвигатель омывателя лобового стекла;
13 — контроллер, контролирующий объем расходных материалов тормозов;
14 — распределитель, именуемый распределителем системы зажигания;
15 — электродвигатель системы стеклоочистителей, предназначенный для включения дворников;
16 — свечи зажигания;
17 — контроллер светового индикатора давления моторной жидкости;
18 — контроллер, предназначенный для контроля уровня давления моторной жидкости;
19 — регулятор уровня температуры хладагента в системе охлаждения;
20 — источник света моторного отсека;
21 — электромагнитный клапан карбюраторного устройства;
22 — генераторный агрегат, предназначенный для генерации напряжения при движении и подзарядки аккумуляторной батареи;
23 — аккумулятор;
24 — реле, АКБ управления защитой от перенапряжения;
25 — реле включения световых приборов ближнего света;
26 — цепь реле включения световых приборов дальнего освещения;
27 — реле стеклоочистителя;
28 — блок вспомогательный с предохранителями;
29 — основной пластиковый модуль с элементами безопасности;
30 — устройство для включения источника света заднего хода;
31 — выключатель контрольной световой индикации ручного тормоза, расположенный на панели приборов;
32 — розетка для подключения переносного источника света;
33 — устройство прерывания указателей поворота и световой сигнализации;
34 — электродвигатель системы отопления салона;
35 — выключатель тормоза;
36 — реле линии питания обогрева заднего стекла;
37 — добавочный резисторный элемент электродвигателя системы отопления;
38 — световой индикатор системы освещения багажного отделения;
39 — выключатель внешних осветительных приборов, расположенный на центральной консоли в салоне автомобиля;
40 — выключатель включения и выключения системы обогрева заднего стекла;
41 — выключатель зажигания;
42 — коммутационное устройство осветительных приборов, используемое для включения дальнего и ближнего света;
43 — рычаг включения поворотных огней;
44 — переключатель звуковых сигналов установлен на руле в салоне;
45 — рычаг включения и переключения режимов системы очистки стекол;
46 — выключатель системы омывания лобового стекла;
47 — коммутационное устройство включения освещения пульта управления;
48 — переключатель включения и выключения световой сигнализации;
49 — прикуриватель;
50 — выключатель системы отопления в салоне;
51 — контрольный световой индикатор объема рабочей жидкости в бачке гидропривода тормозной системы;
52 — коммутационные аппараты световых приборов сигнализации открытых входных дверей;
53 — световые приборы, сигнализирующие об открытых передних дверях;
54 — коммутационные аппараты осветительных приборов, установленных в входных дверях;
55 — регулятор объема топлива со световым индикатором запаса бензина в баке;
56 — регулятор уровня температуры хладагента в системе охлаждения;
57 — указатель указателя давления моторной жидкости со световым прибором;
58 — тахометр для считывания данных с коленчатого вала и определения оборотов двигателя;
59 — контрольная световая сигнализация включения ручного тормоза;
60 — световой индикатор определения заряда аккумулятора;
61 — световой индикатор воздушной заслонки карбюраторного двигателя, также называемой всасывающей;
62 — спидометр, отображающий информацию о скорости движения машины;
63 — контрольный световой индикатор включения внешних осветительных приборов;
64 — контрольная лампа включения поворотников;
65 — световой индикатор включения дальнего освещения оптических устройств;
66 — реле кратковременного включения светового устройства включения ручного тормоза;
67 — выключатель контрольной лампы всасывания, установленный на силовых агрегатах карбюратора;
68 — часы, расположенные в салоне автомобиля;
69 — коммутационные устройства включения и выключения осветительных приборов, установленных в задних дверях;
70 — источники света в салоне автомобиля;
71 — прибор обогрева заднего стекла;
72 — световой индикатор освещения багажного отделения;
73 — регулятор объема и запаса топлива, расположенный в топливном баке ВАЗ 2106;
74 — заднее освещение, оптические приборы для освещения автомобильного номера.

Схема подключения ВАЗ 2106 из отдельных узлов

Ниже приведены схемы подключения ВАЗ 2106 в цветных фото и картинках. Каждая система снабжена электрической схемой, позволяющей подключать провода и подключать электроприборы.

Схема подключения генератора

Схема генераторного агрегата «шестерка»

Обозначение элементов проводки генераторного агрегата:

1 — аккумулятор;
2 — генераторная установка «шестерка»;
3 — регулирующее устройство, предназначенное для контроля параметра рабочего напряжения;
4 — замок;
5 — пластиковый модуль с элементами безопасности;
6 — контрольный световой индикатор, определяющий заряд аккумулятора;
7 — реле защиты линии питания контрольной световой индикации заряда аккумулятора.

Электропроводка стартера

Электросхема стартера в сборе на ВАЗ 2106

Шестерка для запуска силового агрегата привязана к стартеру:

1 — стартерное устройство автомобиля;
2 — аккумулятор;
3 — генераторная установка;
4 — выключатель зажигания.

Символ P1 обозначает соленоидную катушку реле, а символ P2 обозначает удерживающую катушку.

Электросхемы контактной и бесконтактной систем зажигания

В зависимости от модификации отечественная «шестерка» может оснащаться контактной или бесконтактной системой зажигания.Оба варианта имеют определенные отличия, указанные на приведенных выше схемах.

Контактная система зажигания 2106

Обозначение узлов:

1 — свечи зажигания;
2 — распределитель;
3 — выключатель зажигания;
4 — катушка;
5 — выключатель;
6 — генератор;
7 — аккумулятор.

Схема бесконтактных СЗ на «шестерку»

Обозначение комплектующих:

1 — аккумулятор;
2 — генератор;
3 — выключатель зажигания;
4 — катушка;
5 — выключатель;
6 — датчик распределения;
7 — свечи.

Схема управления электромагнитным клапаном карбюратора 21053-1107010

Схема управления клапаном карбюраторного устройства 2106

Обозначение узлов:

1 — концевой выключатель карбюраторного агрегата;
2 — сам клапан двигателя;
3 — модуль управления карбюраторным узлом;
4 — катушка зажигания;
5 — выключатель;
6 — выключатель зажигания, есть замок.

Схема подключения указателей поворота и сигнализации

Схема указателей поворота и световой сигнализации

Обозначение узлов:

1 — осветительные приборы поворотных огней, установленные в передних оптических устройствах;
2 — аккумулятор;
3 — автогенератор;
4 — габаритные огни поворота, расположенные на передних крыльях;
5 — основной монтажный модуль с элементами безопасности;
6 — блок управления вспомогательный с предохранителями;
7 — выключатель зажигания;
8 — устройство отключения и включения световой сигнализации, установленное в салоне на центральной консоли;
9 — коммутационное устройство включения и выключения поворотных огней;
10 — прерывающее устройство для мигания поворотных огней и световой сигнализации;
11 — спидометр с контрольным световым индикатором включения поворотников;
12 — световое устройство указателей поворота в задней оптике.

Схема включения звукового сигнала

Включение и выключение звуковых импульсов

Описание основных элементов данного элемента электрической схемы:

1 — звуковые устройства, служащие для воспроизведения импульсов;
2 — реле включения звукового импульса, предохраняет цепь от перенапряжения;
3 — переключатель звуковых импульсов;
4 — монтажный модуль с элементами безопасности;
5 — генераторная установка ВАЗ 2106;
6 — аккумулятор.

Цепь пуска электродвигателя отопителя

Схема включения электродвигателя системы отопления

Обозначение элементов системы активации электродвигателя отопительного агрегата:

1 — электродвигатель системы отопления;
2 — добавочный резисторный элемент;
3 — коммутационное устройство электродвигателя печки в салоне;
4 — модуль безопасности;
5 — замок;
6 — генераторный агрегат;
7 — аккумулятор.

Модификации

Различные модификации ВАЗ 2106 могут оснащаться дополнительным электрооборудованием. Электропроводка в этом случае прокладывается дополнительно, а общая схема комплектуется другими составляющими.

Электрический стеклоподъемник передней двери

Схема активации электрического стеклоподъемника

Описание позиции:

1 — главный модуль безопасности;
2 — реле для защиты ЛЭП установленных доп. Стеклоподъемников;
3 — коммутационный аппарат стеклоподъемника, установленный на левой двери;
4 — аналогичное приспособление для регулировки положения стекла в передней правой двери;
5 — электродвигатель левого стеклоподъемника;
6 — модуль вспомогательный с элементами безопасности;
7 — выключатель зажигания.

Контакт A подключен к контакту 30 генераторной установки, контакт B — к коммутационному устройству системы освещения панели. Выход B — это обозначение разъемов в моторном блоке системы.

Канал «Видеоклип» продемонстрировал процедуру установки и подключения.

Цепь управления электромагнитным клапаном карбюратора

Модифицированная схема управления клапаном карбюратора

У модифицированного варианта цепи управления клапаном карбюратора есть несколько отличий:

1 — выключатель или блокировка зажигания;
2 — генераторная установка для питания оборудования напряжением;
3 — аккумулятор;
4 — катушка зажигания;
5 — блок переключателей, расположенный в моторном отсеке;
6 — модуль управления;
7 — клапан самой карбюраторной установки;
8 — концевой выключатель карбюраторного устройства.

Двигатель вентилятора охлаждения двигателя

Схема электродвигателя вентилятора охлаждения

Описание узлов:

1 — генераторный агрегат, установленный под капотом;
2 — аккумулятор;
3 — замок или замок зажигания;
4 — основной модуль с элементами безопасности;
5 — реле защиты линии питания системы включения электродвигателя охлаждающего вентилятора силового агрегата;
6 — контроллер включения вентиляционного устройства;
7 — сам вентилятор;
8 — дополнительный модуль безопасности.

Схема предохранителей и реле ВАЗ 2106

Шестерка оснащена модулем безопасности, обозначения его узлов приведены ниже.

Видео «Самостоятельная инструкция по замене блока предохранителей»

Пользователь Раманыча наглядно показал, как заменить блок предохранительных элементов на «шестерке».

Как известно, электрическая схема в любом транспортном средстве является одной из основных составляющих. Электрическая схема позволяет водителю ВАЗ 2106 правильно определять неисправности системы при обнаружении неисправностей оборудования.Эта статья посвящена разводке отечественной «шестерки».

[Скрыть]

Что входит в электрическую схему?

Независимо от того, является ли схема зажигания в вашем ВАЗ 2106 контактной или бесконтактной (БСЗ), в электрическую схему автомобиля входят следующие компоненты:

аккумуляторная батарея с отрицательным контактом на кузове автомобиля;
Пусковое устройство с выводом «50»;
Генератор — один из основных элементов электрической схемы ВАЗ 2106;
монтажный блок с предохранителями, защищающими цепи питания;
выключатель зажигания;
реле регулятора.

Следует отметить, что электрическая схема автомобиля ВАЗ 2106 с БСЗ или без него изначально составлялась с учетом однопроводного типа подключения компонентов электрооборудования. По сути, это означает, что отрицательные контакты электрооборудования заземлены, то есть кузова транспортного средства. Что касается проводного подключения, то оно обеспечивается исключительно плюсовой разводкой.

Устранение неисправностей

Если нужно искать неисправность проводки на ВАЗ 2106, при проведении ремонтных работ необходимо полностью отключить электрическую цепь.Для этого нужно отсоединить минусовой провод от клеммы АКБ, иначе в электросхеме ВАЗ 2106 может произойти короткое замыкание. Диагностика отказов обнаруживается с помощью схемы, показанной выше.

Если есть обрывы в проводке, есть несколько вариантов поведения машины в этом случае:

Машина не трогается с места и не заводится. Причин возможных неисправностей может быть много, но в первую очередь это необходимо распределитель, работоспособность аккумулятора.Как правило, полная разрядка аккумулятора — одна из самых частых причин. Генератор выходит из строя гораздо реже, но диагностике этого элемента на ВАЗ 21062 с БСЗ тоже стоит уделить внимание.
Машина движется, но одна или несколько электрических схем не работают должным образом. Например, это могут быть неисправности в освещении салона, поворотниках, обогреве заднего стекла или оптики. Если это так, то в первую очередь необходимо проверить блок предохранителей и выявить перегоревшие элементы.Если все предохранители исправны, то в случае с оптикой сначала проверяется работоспособность ламп, после чего проводится разводка автомата ВАЗ 21063 с БСЗ или без него.

контролирует все возможности системы зажигания;
управляет работой охранной и противоугонной систем ВАЗ 21063;
позволяет буксировать 21063 с исправной световой сигнализацией (автор видео — Андрей Александров).

Принцип работы электрооборудования

Выключатель зажигания на 21063 в соответствии со схемой имеет четыре режима, при включении каждого из них срабатывает определенное оборудование:

В режиме 0 импульс от аккумулятора входит только два разъема — 30 и 30/1, остальные разъемы обесточены.
В режиме 1 импульс начинает поступать на другие разъемы, в результате чего могут работать габаритные огни, дворники, вентилятор, а также прибор.
В режиме 2 в цепь включены система зажигания, датчики на панели приборов, поворотные огни, а также стартер.
В режиме 3 работают только габаритные огни, рулевой клаксон и стеклоочистители.

В постоянном режиме, на токе, в модели 21063 в соответствии со схемой работают рулевой свисток, стоп-сигналы, световая сигнализация, фонари на пульте управления, а также прикуриватель.Основные элементы схемы защищены предохранителями, расположенными в основном и дополнительном блоках, установленными под панелью приборов напротив сиденья водителя (видео Вячеслава Витера).

Поиск и устранение неисправностей

Для правильной замены необходимых элементов схемы в случае устранения неисправности необходимо выполнить следующую процедуру.

Такие действия актуальны, если машина отказывается заводиться:

Проверить аккумулятор. Возможно, он просто вымотался.
В первую очередь проверяется участок по цепи от генераторного устройства до катушки. При обрыве цепи заменяются и подключаются новые провода, окисление — зачистка контактов железной щеткой. Если контакты начали «сыпаться», их тоже необходимо заменить.
Провести диагностику катушки на наличие искры. Снимите высоковольтный кабель с места установки и поднесите к кузову автомобиля. При попытке запустить двигатель должна проскочить искра между высоким напряжением и корпусом.
Проверить исправность свечей зажигания. Бывает, что причина невозможности запуска двигателя — образовавшаяся на свечах сажа. Вы можете легко очистить их самостоятельно, для этого нужно вынуть свечи и воспользоваться инструкцией, которую вы найдете здесь.

Слабые места блока предохранителей

Плохое соединение предохранителя с гнездом, что приводит к выгоранию гнезд.
Во время работы автопредохранители всегда нагреваются, в результате чего они также негативно влияют на расположенные рядом розетки.
Агрегат необходимо регулярно проверять, так как стоимость предохранителей всегда невысока, а это не соответствует особо высокому качеству их работы и надежности.

Извините, в настоящее время нет доступных опросов.

Видео «Обозначение предохранителей на 2106»

Подробное обозначение предохранителей на «шестерку» описано на видео ниже (автор видео — AVTOCLUB_22).

1. Передние фары.
2. Боковые указатели поворота.
3.Аккумулятор ВАЗ 21061, ВАЗ-21063.
4. Реле зарядки АКБ ВАЗ 21061, ВАЗ-21063.
5. Реле ближнего света ВАЗ 21061, ВАЗ-21063.
6. Реле включения дальнего света фар ВАЗ 21061, ВАЗ-21063.
7. Стартер ВАЗ 21061, ВАЗ-21063.
8. Генератор ВАЗ 21061, ВАЗ-21063.
9. Фары.
10. Подсветка салона.
11. Звуковые сигналы.
12. Электродвигатель вентилятора системы охлаждения двигателя.
13. Датчик включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
14. Катушка зажигания ВАЗ 21061, ВАЗ-21063.
15. Распределитель зажигания.
16. Свечи зажигания.
17. Электромагнитный клапан карбюратора ВАЗ 21061, ВАЗ-21063.
18. Датчик температуры охлаждающей жидкости ВАЗ 21061, ВАЗ-21063.
19. Фонарь подкапотного пространства.
20. Выключатель фонарей заднего хода.
21. Датчик указателя давления масла ВАЗ 21061, ВАЗ-21063.
22. Датчик недостаточного давления масла ВАЗ 21061, ВАЗ-21063.
23.Датчик недостаточного уровня тормозной жидкости.
24. Мотор-редуктор стеклоочистителя.
25. Электродвигатель омывателя лобового стекла.
26. Реле включения звукового сигнала ВАЗ 21061, ВАЗ-21063.
27. Реле включения электродвигателя вентилятора ВАЗ 21061, ВАЗ-21063.
28. Регулятор напряжения ВАЗ 21061, ВАЗ-21063.
29. Реле прерывателя стеклоочистителя.
30. Дополнительный блок предохранителей.
31. Главный блок предохранителей.
32. Реле аварийного выключателя ВАЗ 21061, ВАЗ-21063.
33. Выключатель стоп-сигнала.
34. Розетка для переносной лампы.
35. Электродвигатель отопителя ВАЗ 21061, ВАЗ-21063.
36. Резистор электродвигателя отопителя.
37. Часы.
38. Выключатель электродвигателя отопителя.
39. Фонарь бардачка.
40. Прикуриватель.
41. Выключатель аварийной сигнализации ВАЗ 21061, ВАЗ-21063.
42. Выключатель осветительных приборов.
43. Сигнальная лампа недостаточного количества тормозной жидкости.
44. Выключатель указателей поворота.
45.Выключатель зажигания.
46. Выключатель заднего противотуманного света.
47. Выключить наружное освещение.
48. Плафон, расположенный в стойках передних дверей.
49. Выключатель фонарей сигнализации открытия передних дверей.
50. Сигнальные лампы открывают передние двери.
51. Выключатель света, расположенный в стойках задних дверей.
52. Выключатель аварийной сигнализации стояночного тормоза.
53. Подсветка салона.
54. Индикатор уровня топлива с контрольной лампой резерва.
55.Указатель температуры охлаждающей жидкости.
56. Манометр с сигнальной лампой низкого давления.
57. Тахометр ВАЗ 21061, ВАЗ-21063.
58. Контрольная лампа стояночного тормоза.
59. Контрольная лампа заряда аккумуляторной батареи.
60. Контрольная лампа воздушной заслонки карбюратора.
61. Контрольная лампа внешнего освещения.
62. Контрольная лампа.
63. Контрольная лампа дальнего света фар.
64. Спидометр.
65. Выключатель аварийной сигнализации воздушной заслонки карбюратора.
66. Реле — выключатель аварийной сигнализации стояночного тормоза.
67. Задние фонари.
68. Фонарь освещения номерного знака.
69. Датчик уровня и запаса топлива ВАЗ 21061, ВАЗ-21063.
70. Лампа для освещения багажника.
71. Задние противотуманные фары *.
Нумерация клемм в блоках: а — очиститель лобового стекла и реле — прерыватель лобового стекла; б — реле — аварийный выключатель и указатели поворота;
в — трехрычажный переключатель.

* Устанавливается на запчасти автомобилей ВАЗ 21061, ВАЗ-21063.

Электропроводка ВАЗ 2106 построена по принципу однопроводной, что означает ситуацию, когда все потребители тока запитаны массой автомобиля. В этом случае он действует как второй провод (минус). Соответственно, все электрические компоненты изготавливаются и подключаются к конкретной рабочей модели.

Особенности электромонтажа «классических» моделей

Основные характеристики, которые имеет схема электропроводки ВАЗ 2106, следующие:

активация электрических цепей непосредственно через замок зажигания;
подключение к АКБ с участием блока предохранителей;
токопроводящих шкафов ключевых узлов.

Таким образом, в случае выхода из строя какой-либо системы, желательно искать неисправности непосредственно с группы зажигания и контактов.

Роль этого узла следующая:

управляет системой зажигания автомобиля;
играет противоугонную, в том числе охранную;
позволяет буксировать неисправный автомобиль с включенной аварийкой.

Причины ремонта замка зажигания

Замок зажигания «шестерки» имеет 4 режима с разным функционалом:

В режиме «0» можно запитать только провода 30 и 30/1.Остальные функции отключены.
Режим «И» позволяет управлять ходовыми огнями, приводом дворников, двигателем печки.
«II» режим — в этом случае проводка на ВАЗ 2106 активирует поворотники, панель приборов и систему зажигания.
Положение ключа «III» обеспечивает питание клемм 30/1 и 30-INT. Авто стартер работает.

Замена выключателя зажигания своими руками может потребоваться по нескольким причинам:

Во-первых, это реально в случае потери ключей.
Во-вторых, со временем личинка замка зажигания изнашивается, а это сказывается на запуске двигателя.
Кроме того, могут быть проблемы с группой контактных проводов, которые могут привести к.

Совет: Кстати, эту работу выполнить самому несложно, хотя цена на услуги электрика тоже не будет невыносимой. Для выполнения подобных работ заранее подготовьте шило и крестовую отвертку (ну и новый выключатель зажигания, если нужно).

И состоит из следующих элементов и частей:

корпус замка;
контактный диск;
запорный стержень;
ролик и контактная втулка;
блок.

Проверка работы распределителя

Как поменять замок

Демонтаж старого агрегата

Инструкция по замене замка зажигания самостоятельно будет выглядеть примерно так:

выключить аккумулятор;
откручиваем винты крепления пластикового кожуха под рулевой колонкой и снимаем его;
выключить противоугонное устройство, для чего нужно вставить ключ в положение «0»;
требует снятия замка — для этого вставьте шило в отверстие и защелкните замок;
после того, как вы сняли фиксатор (см. Видео), настоятельно рекомендуется промаркировать контактные провода, чтобы не перепутать их местами при переподключении;
поставил новый замок в обратном порядке.

Контактная группа по замене

Электросхема ВАЗ 2106 сделана таким образом, что при необходимости замены контактной группы это можно сделать без демонтажа замка зажигания. Однако, если вынуть его силой, то вернуть его почти наверняка не получится. По этой причине нам потребуется выполнить все вышеперечисленные операции.

Важно! После снятия фиксатора снимаем стопорное кольцо с его тыльной стороны и устанавливаем новую контактную группу (как на фото).

Приобретать только качественные запчасти рекомендуется, причем лучше делать это у проверенных автосалонов, так как сегодня в продаже много подделок. Отличительными свойствами оригинального выключателя зажигания станут такие характеристики:

корпус отлит аккуратно и с ровными краями;
Вершина замка плавно закатана;
широкую голограмму нельзя оторвать, не разрушив ее;
свободный ход ключа в личинке, без помех.

Что такое бесконтактное зажигание и его преимущества

Еще один интересный вариант тюнинга классических моделей — установка бесконтактного типа зажигания. Безусловно, от такого нововведения автомобилю только выигрывает — двигатель работает ровнее, автокатастрофа исчезает , в холодное время года запускать двигатель намного проще. Кроме того, есть экономия, связанная с расходом топлива.

Схема подключения на ВАЗ 2106 в этом случае практически идентична: основные отличия — наличие датчика пульса и отсутствие распределителя.Пока двигатель работает, датчик генерирует импульсы на транзисторный ключ.

Уже с его помощью генерируются другие импульсы, характерные для первичной обмотки на катушке. При прерывании вторичная обмотка вырабатывает ток высокого напряжения. С контакта распределителя ток на свечи зажигания подается в необходимой последовательности.

Итак, вы получаете комплект бесконтактного зажигания для ВАЗ «Классик», который по своим характеристикам должен соответствовать двигателю автомобиля.Далее нам понадобится схема подключения ВАЗ 2106.

В комплектацию такого зажигания должны входить следующие запчасти:

коммутационный блок;
;
комплект высоковольтной проводки;
свечи зажигания — ДВРМ;
соединительные провода.

Этапы работ

Для успешной замены зажигания на бесконтактное важно придерживаться принципов соблюдения правильной технологии работы.Снимите отрицательную клемму с аккумулятора. С этого действия всегда должен начинаться любой вид ремонта электрооборудования.

Здесь на помощь придет проводка на ВАЗ 2106:

Отсоединяем провода и главный высоковольтный провод от катушки зажигания.
Снимите крышку распределителя.

Ползунок должен быть установлен так, чтобы не загромождать его необходимые настройки.
Метка на блоке ставится там, где есть прорези в нижней части корпуса распределителя.
Откручиваем гайку и снимаем старый трамблер прежней контактной системы зажигания.
Перед установкой новой системы откройте крышку обновленного трамблера и установите ползунок в то же положение, что и на старом трамблере. Вы можете вставить его в отверстие в головке агрегата.
Переместите метку на нужный уровень и затяните гайки.

Теперь можно собирать, как подсказывает электросхема ВАЗ 21063 — надеть крышку, подключить высоковольтные провода.Можно приступить к демонтажу старой катушки зажигания (обсуждалось выше).

Устанавливаем новую катушку и подводим к ней еще одну ветку высоковольтного провода.
Теперь ставим на место все высоковольтные провода. Нам нужен контакт «K» для коричневых проводов новой катушки, а синих проводов пойдут на контакт «B».
Нужно выбрать место для размещения переключателя, чаще это делают в районе бачка омывателя. Крепится на саморезы.

Произведена замена проводки ВАЗ 2106, можно стянуть провода изолентой. Осталось запустить двигатель и отрегулировать систему зажигания.

Примечание! Если двигатель вашей «шестерки» стал работать с перебоями и с перебоями, а также это сопровождалось потерей мощности, то причиной запросто могли стать пропуски зажигания.

Первое, на что следует обратить внимание в этом случае — это целостность проводки, в том числе высокого напряжения, а также исправность других элементов системы зажигания.Свечи зажигания проверяются на отдельном стенде. В некоторых случаях причиной может быть неисправный генератор ВАЗ 2106 и проводка к нему.

В заключение

Как видите, в уходе с электриком нет ничего сложного. Важно только грамотно и аккуратно выполнить всю работу. Таким образом вы продлите жизнь своему железному другу. Удачи на дорогах!

Размеры шатунных подшипников ВАЗ 2106. Коленчатый вал

Таблица выбора наушников

На ранних двигателях верхняя и нижняя гильзы были одинаковой толщины.

На более поздних двигателях рабочий зазор подшипника был значительно уменьшен, и для соблюдения этого условия используются четыре различных вкладыша, которые обозначены цветной меткой на конце. Цвет отметки указывает на толщину лайнера. Верхний вкладыш на всех подшипниках имеет одинаковый размер, а рабочий зазор регулируется путем настройки нижнего вкладыша на требуемую толщину.

Двигатели 1500 см 3, 1761 см 3 и 1905 см 3

Двигатели 1998 см 3

На последних двигателях можно выбрать новые гильзы с учетом отметок на блоке цилиндров.При отсутствии отметок подобрать вкладыши можно только замерив рабочий зазор.

Метки на блоке цилиндров находятся на левой стороне блока, а метки коленчатого вала — на конце перемычки коленчатого вала … Эти метки можно использовать для выбора необходимой толщины гильзы следующим образом.

На коленчатом валу и блоке цилиндров есть две идентификационные линии: штрих-код, используемый Peugeot во время производства, и серия из пяти обозначений. Первое обозначение в последовательности относится к размеру гильзы №1.Последнее обозначение в последовательности (со стрелкой) относится к размеру № 5 вставки (см. Рис. Расположение метки на блоке цилиндров и коленчатом валу ). Определите номер обозначения по конкретной шейке коленчатого вала и посадочному отверстию подшипника блока цилиндров.

На верхней оси номограммы нанесено обозначение коленчатого вала и через эту точку проведена вертикальная линия. На левой вертикальной оси номограммы нанесено обозначение блока цилиндров и проведена горизонтальная линия через эту точку.Точка пересечения линий указывает размер вкладыша для обеспечения необходимого зазора (см. Рис. Таблица выбора наушников ).

Например, номограмма показывает, что коленчатый вал указывает на 6, блок указывает на H, точка пересечения в красной области определяет, что красный цвет (класс D) является наиболее подходящим для получения необходимого зазора.

Статья об установке коленвала на ВАЗ 2107 будет полезна как новичку, так и опытному водителю.Гид будет сопровождаться фотографиями и подробным описанием всех действий.

Снимаем коленвал с автомобиля ВАЗ 2107 для замены или замены вкладышей коленвала.

Как снять коленвал с ВАЗ 2107

1. В первую очередь устанавливаем машину на смотровую яму или эстакаду.

2. Снимите поддон с автомобиля.

3. Снимите держатель с сальником с блока цилиндров ВАЗ 2107.

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала.

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров ВАЗ 2107.

6. С помощью торцевого ключа на 14 мм отверните две гайки крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

9. Вытаскиваем вкладыши из шатунов и их крышек.

10. С помощью торцевого ключа на 17 мм ослабьте болты крышек коренных подшипников коленчатого вала.

11. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца. Переднее кольцо А — сталь-алюминий, заднее Б — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

12. Выкрутите болты остальных крышек коренных подшипников, чтобы коленчатый вал не упал.Поочередно снимаем крышки и вынимаем коленвал из картера двигателя ВАЗ 2107. Все вкладыши крышки (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров ВАЗ 2107. На пятой крышке две метки по краям.

Марка на крышке первого коренного подшипника

13.Для замены снимаем вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание: При наличии трещин на шее или щеках коленчатый вал автомобиля ВАЗ 2107 подлежит замене.

14. Микрометром измеряем диаметры коренной и шатунной шейки коленчатого вала и сравниваем с данными, приведенными в таблице.

Если износ или овальность больше 0,03 мм, то шейки коленчатого вала необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки коленвала повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Установка коленвала на ВАЗ 2107 своими руками

1. Коленчатый вал промываем в керосине и продуваем его внутренние полости сжатым воздухом.Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонтный размер, под шейку коленчатого вала, уменьшенный в диаметре на 0,25 мм. Соответственно для второго, третьего и четвертого ремонтных размеров значения будут: 050, 075, 100.

Отличить шатунные подшипники от коренных несложно. На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки.Кроме того, центральные втулки коленчатого вала шире остальных. Подшипники шатуна коленчатого вала все одинаковые и взаимозаменяемые, диаметр шатунных подшипников меньше диаметра корня. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал. Полукольца бывают нормальной толщины (2.310-2.360 мм) и увеличенной (2.437-2,487 мм).

3. Проверяем осевой зазор между упорными полукольцами и упорными поверхностями коленчатого вала, который должен быть в пределах 0,06-0,26 мм. Если зазор превышает предельно допустимый (0,35 мм), заменить упорные полукольца новыми, увеличенными на 0,127 мм.

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите коленчатый вал в блок цилиндров.

5. В соответствии с отметками установите крышки коренных подшипников и затяните их болты с моментом 68.4-84,3 Нм. Проверяем свободное вращение коленвала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установить поддон двигателя на ВАЗ 2107.

8. Установите держатель с сальником на блок цилиндров.

9. Установка остальных снятых деталей на автомобиль производится в обратной последовательности.

10. Отрегулируйте натяжение цепи привода ГРМ.

11.Отрегулируйте натяжение приводного ремня генератора.

12. На карбюраторном двигателе Проверяем ВАЗ 2107 и при необходимости регулируем угол опережения зажигания.

Диаметры шатуна и коренной шейки коленвала ВАЗ 2107

).
Снимаем бензонасос (см.).
Снимите распределитель зажигания (см.).
Набросав процедуру подключения, отсоединяем от двигателя шланги и провода, облегчаем блок цилиндров, для чего снимаем головку блока (см.).
Снимаем генератор (см.).
Снимите стартер (см.).
Снимите насос охлаждающей жидкости (см.).
Откручиваем верхнюю или нижнюю гайки подушки опоры двигателя (см.).
Откручиваем болты крепления картера сцепления к двигателю.

Устанавливаем блок цилиндров на подставку.
Снимите сцепление (см.).
Снимите шкив, крышку привода распределительного вала, цепь и шестерню привода масляного насоса (см.).
Снимите вспомогательные агрегаты приводного ролика (см.).
Снимите маховик и задний держатель манжеты коленчатого вала (см.).

Таким же образом снимаем остальные три поршня.

Разбираем коленвал (см.).
Вытаскиваем старые вкладыши коренных подшипников. Промываем в солярке или керосине блок и коленвал. Их внутренние полости и масляные каналы продуваем сжатым воздухом.
Протираем салфеткой гнезда коренных подшипников и устанавливаем новые вкладыши соответствующей категории (штатные или ремонтные).
Смазываем коренные и шатунные шейки коленчатого вала моторным или трансмиссионным маслом и устанавливаем вал в блок.

Проверяем вращение коленвала. Он должен быть легким и гладким, без заеданий и люфтов.
Устанавливаем новые сталеалюминиевые вкладыши в нижние головки и крышки шатунов (см.).

Надеваем крышку шатуна и затягиваем болты динамометрическим ключом (см.).
Дальнейшая сборка двигателя производится в порядке, обратном разборке.

Коленчатый вал ВАЗ 2106 — это часть кривошипно-шатунного механизма, играющая в автомобиле очень важную роль.Для того, чтобы выполнить установку коленчатого вала максимально эффективно, вам понадобится широкий выбор инструментов, по большей части продаваемых в любом специализированном автомобильном магазине. Обратите внимание, что при сборке поршневых шатунных моторов ВАЗ 2106 есть свои особенности.

В автомобилях, которые собирались до 90-х годов прошлого века, поршень должен быть совмещен с шатуном таким образом, чтобы нанесенная метка в виде буквы P располагалась на той стороне головки шатуна, где маслосборник расположен.В двигателях более позднего периода вообще нет отверстий для шатунов. И это касается не только шатунных двигателей, но и их вкладышей. Также учтите во время работы, что поршень с шатуном коленчатого вала может соединяться практически в любом положении.

Замена сальника коленвала

Основным признаком необходимости замены сальника является загрязнение моторного отсека. Поломка происходит в момент нарушения герметичности узла, из-за чего из поврежденного сальника начнет вытекать смазка, смешанная с маслом.В результате, попадая на вращающиеся детали, смесь разбрызгивается по моторному отсеку.

В частности, сигналом о необходимости срочной замены вкладышей переднего сальника является прямое попадание масла на шкив и дальнейшее его разбрызгивание в передней части двигателя. При утечке масла в задний сальник, на маховик в картере сцепления происходит разбрызгивание. Причины замены:

естественный износ;
перекошенная установка, из-за которой на корпусе могут образоваться трещины;
механическое повреждение;
нарушение целостности поверхности в результате сильного перегрева двигателя;
брак.

Заменить сальники коленвала можно самостоятельно, это не только существенно сэкономит время и деньги, потраченные на ремонт в мастерской, но и получите бесценный опыт. Замена сальника коленчатого вала — стандартная процедура для достижения оптимальных характеристик двигателя.

Сальники — это тип уплотнения, которое закрывает движущиеся части. Правильнее всего сальник коленвала называть усиленной манжетой. Его роль в работе двигателя очень значительна, а потому любые сбои в стабильной работе сальника коленвала приведут к нежелательным последствиям.Даже если степень его смещения от штатного места будет незначительной, масло в автомобиле начнет вытекать.

По статистике установку нового сальника нужно проводить не реже одного раза в 3 года. Однако замена сальниковых втулок может потребоваться гораздо раньше. Все зависит от общего состояния деталей и условий эксплуатации автомобиля.

Подготовка к замене вкладышей и непосредственная установка коленчатого вала

После снятия капота и аккумуляторной батареи с ВАЗ 2106 необходимо осторожно слить масло и охлаждающую жидкость.Затем снимите такие детали, как радиатор, термостат, карбюратор, топливный насос и распределитель зажигания. Для себя обязательно отметьте, в каком порядке они сняты. Далее нужно снять с двигателя все соседние шланги и провода вместе с ГБЦ.

Кроме того, отсоедините такие детали, как генератор, стартер, насос охлаждающей жидкости, верхние гайки, которыми крепится опора двигателя, и болты, которыми картер сцепления крепится к двигателю. Необходимо строго соблюдать порядок отключения.Во время работы тросы подъемного устройства необходимо закрепить на блоке и осторожно приподнять.

Затем, поместив домкрат под коробку передач, начинаем аккуратно раскачивать блок, чтобы постепенно отсоединить его от картера сцепления. Необходимо будет снять блок цилиндров, сцепление, шкив, крышку проводов распределительного вала, детали масляного насоса, вал привода вспомогательных агрегатов, маховик и держатель заднего сальника коленчатого вала.

Ключом на 10 нужно открутить все болты крепления масляного поддона к блоку цилиндров и снять его вместе с уплотнительной прокладкой.Отсоедините масляный насос. Головкой на 14 откручиваем гайки крепления крышки шатуна, после чего снимаем ее. Затем взять молоток, упереться ручкой в шатун, вытолкнуть поршни из цилиндров. Далее берем головку на 17 и откручиваем болты, которыми коленвал крепится к крышке. Держа зарубки с носка коленчатого вала по числовым отметкам, отсоединить все последующие крышки. Учтите, что на 5-й крышке сразу две отметки с двух сторон.

Только теперь можно снять сам коленвал и снять два полукольца упорного подшипника коленвала. При работе нужно помнить, что металлические вкладыши, устанавливаемые на станины всех подшипников, кроме 3-го, снабжены проточкой.

Снимаем коленвал для замены или замены вкладышей.

1. Устанавливаем автомобиль на смотровую яму или эстакаду (см. «Подготовка автомобиля к ТО и ремонту»).

2. Снимите масляный поддон двигателя (см. «Масляный поддон — снятие и установка»).

3. Снимите держатель с сальником с блока цилиндров (см. «Задний сальник коленвала — замена»).

4. Снимите крышку привода распределительного вала с прокладкой и цепь со звездочки коленчатого вала (см. «Цепь привода ГРМ — замена»).

5. Отмечаем взаимное расположение шатунов относительно их крышек и крышек коренных подшипников относительно блока цилиндров.

6. Торцевым ключом на 14 мм откручиваем две гайки крепления крышки шатуна.

7. Снимите крышку шатуна с вкладышем.

8. Отсоедините оставшиеся шатуны от коленчатого вала и переместите их вверх.

Вытаскиваем вкладыши из шатунов и их крышек.

9. Торцевым ключом на 17 мм ослабляем болты крепления крышек коренных подшипников коленчатого вала.

10. Отвинтив два болта, снимите крышку заднего коренного подшипника. В пазах задней опоры коленчатого вала установлены два упорных полукольца.Кольцо переднее И — сталь-алюминий, а заднее В, — металлокерамика. Кольца можно снять, нажав на их концы тонкой отверткой.

11. Откручиваем болты остальных крышек коренных подшипников, удерживая коленвал от падения. Поочередно снимаем крышки и снимаем коленвал с картера. Все кожухи (кроме третьей), устанавливаемые в станины коренных подшипников, имеют проточку. На крышках коренных подшипников нанесены метки, соответствующие их порядковому номеру (считая от носка коленчатого вала), обращенные к левой стороне блока цилиндров.На пятой крышке две метки по краям.

Марка на крышке первого коренного подшипника

12. Для замены снимите вкладыши коренных подшипников коленчатого вала с блока цилиндров и крышки.

Коренной (А) и шатунный (В) подшипники коленчатого вала

Примечание

Если есть трещины на шейках или щеках, коленчатый вал необходимо заменить.

13. Микрометром измеряем диаметры коренной и шатунной шейки и сравниваем с данными, приведенными в таблице. 8.1.1. Если износ или овальность больше 0,03 мм, то шейки необходимо отшлифовать в специализированной мастерской, где имеется необходимое оборудование (там же необходимо проверить осевое биение основных поверхностей коленчатого вала). После шлифовки повторно измеряем диаметры шейки коленчатого вала, чтобы определить ремонтный размер вкладышей.

Таблица 8.1.1. Диаметр шейки коленчатого вала

Номинальный размер (мм)	Ремонтные (уменьшенные) габариты (мм)
Номинальный размер (мм)
Шатунные шейки


Корневые шейки

Установка

1.Коленвал промываем в керосине и продуваем его внутренние полости сжатым воздухом. Устанавливаем новые вкладыши коренных подшипников коленчатого вала номинального или ремонтного размера. На внешней цилиндрической поверхности вкладышей выбиты цифры, обозначающие ремонтный размер: 025 — первый ремонт, под шейку коленчатого вала, уменьшенную в диаметре на 0,25 мм. Соответственно при втором, третьем и четвертом ремонтных размерах значения будут: 050, 075, 100. Отличить шатунные подшипники от коренных несложно.На верхних вкладышах коренных подшипников (кроме среднего) имеются кольцевые проточки. К тому же втулки средней опоры шире остальных. Подшипники шатуна все одинаковые и взаимозаменяемые, их диаметр меньше диаметра основных. Для увеличения площади контакта на шатунных подшипниках отсутствуют кольцевые канавки.

2. Установить в пазы станины пятого коренного подшипника упорные полукольца с пазами на коленчатый вал.Полукольца изготавливают нормальной толщины (2,310-2,360 мм) и увеличенной (2,437-2,487 мм).

4. Смажьте шатун и коренные шейки коленчатого вала моторным маслом и установите вал в блок.

5.В соответствии с отметками установите крышки коренных подшипников и затяните их болты с моментом 68,4-84,3 Нм. Проверяем свободное вращение вала.

6. Установить шатуны с втулками и крышками на коленчатый вал. Затягиваем гайки крепления моментом 43,4-53,5 Нм.

7. Установите масляный поддон двигателя (см. «Масляный поддон двигателя — снятие и установка»).

8. Установите держатель с сальником на блок цилиндров (см. «Задний сальник коленвала — замена»).

9. Установка остальных снятых деталей производится в обратной последовательности.

10. Отрегулируйте натяжение цепи (см. «Цепь привода ГРМ — замена).

11. Отрегулируйте натяжение ремня привода генератора (см. «Ремень привода генератора — регулировка и замена натяжения»).

12. На карбюраторном двигателе проверьте и, при необходимости, исправьте угол опережения зажигания (см. «Установка опережения зажигания — проверка и регулировка»).

Схема подключения и устройство

. Электросхема генераторной системы

Особенности генератора ВАЗ-2107, схема подключения к электросети и система зарядки — это то, что должен знать автомобилист.Если генерация напряжения прекратится, машина не сможет долго работать на одной батарее. Карбюраторные двигатели с бесконтактным зажиганием со средним уровнем заряда смогут продержаться не более одного дня поездки с выключенным светом. Форсунки будут работать без генератора несколько часов, так как двигатель насоса и ЭБУ потребляют большой ток.

Конструкция генераторов

Схема зарядки генератора ВАЗ-2107 практически такая же, как и на всех остальных автомобилях.

Проверенная годами и надежная конструкция с минимумом элементов. А это значит, что ломать нечего. Генератор приводится в движение коленчатым валом двигателя с помощью гибкого ремня. Основные части электрической машины:

Статор — это неподвижная деталь, на ней расположена обмотка. Изготовлен из толстой медной проволоки.
Ротор — подвижная часть генератора, на ней расположена обмотка возбуждения.
Крышки алюминиевые. Предназначены для центровки ротора и установки дополнительного оборудования.
Реле-регулятор. Позволяет корректировать напряжение на выходе генератора.
Ремень. Необходимо передать вращение с коленчатого вала на ротор генератора.
Блок полупроводниковых диодов и конденсатора. Выпрямляет постоянное напряжение, в результате происходит избавление от переменной составляющей тока.
Шкив и крыльчатка. Дайте корпусу остыть.

В этой конструкции не только генератор ВАЗ-2107. Схема его подключения мало чем отличается от той, что используется на более современных автомобилях иностранного производства. Конструктивно разные модели отличаются большим размером обмоток, габаритами генератора, наличием водяного охлаждения.

Ротор генератора

Схема генератора (инжектора) ВАЗ-2107 немного отличается от схемы, применяемой на устаревших карбюраторных двигателях.Одно отличие состоит в том, что конструкция более современная и способна выдавать больше тока. Ротор включает обмотку возбуждения, которая создает вокруг себя постоянное магнитное поле. И это одно из условий работы генераторной установки. Второе условие — движение. Другими словами, если к обмотке возбуждения приложено напряжение, но ротор не вращается, генерации тока не произойдет. Как только ротор начнет двигаться, на обмотке статора сразу появится переменное напряжение.

Статор генератора

Статор представляет собой неподвижную часть установки генератора, которая с помощью кронштейнов закрепляется на блоке двигателя. Обмотка на сердечнике из трансформаторной стали. При работе устройства в обмотке появляется электродвижущая сила. Один небольшой нюанс — на статоре три обмотки статора, следовательно, вырабатывается трехфазное напряжение. С помощью такой схемы можно уменьшить токи пульсаций во время работы. Но это также требует нескольких этапов преобразования, более сложной схемы выпрямителя.

Регулятор напряжения

Карбюраторная схема генератора ВАЗ-2107 с двигателями старого образца состояла из выносного регулятора напряжения.

Отдельно в подкапотном пространстве стояла коробка с устройством. Регуляторы могут быть следующих типов:

Регулируемые — возможность переключения на «зима» и «лето». В первом напряжение стабилизации немного выше, чем во втором. Относится к классу электрических бесконтактных устройств.
Нерегулируемый — состоит из схемы на кристалле полупроводника или нескольких элементов. Это также бесконтактный электрический прибор.
Механический вид состоит из электромагнитных реле и резисторов. Давно не использовался, так как степень надежности крайне низкая.

Использование регулятора напряжения, постоянное питание обмотки возбуждения. Ведь есть одна особенность генераторных установок: при изменении магнитного поля ротора пропорционально изменится напряжение на выходе устройства.Частота и ток останутся прежними. На современных модификациях автомобилей используются реле-регуляторы совмещенные с щеткодержателем. Стоимость такого устройства намного ниже.

Блок диодов и конденсатор

Блок диодов в цепи зарядки аккумулятора от генератора ВАЗ-2107 состоит из шести полупроводников, установленных на подковообразной пластине. Он установлен на задней крышке и позволяет с ее помощью охлаждать диоды. Полупроводники преобразуют трехфазное переменное напряжение в постоянное униполярное.

В некоторых конструкциях используются еще два дополнительных полупроводника, предназначенных для защиты от перенапряжения. Но на автомобилях ВАЗ-2107 такие схемы не используются, так как они усложняют конструкцию.

С помощью конденсатора в задней части устройства получается избавиться от переменной составляющей на выходе генератора. Проблема в том, что после выпрямления все равно будет небольшая пульсация переменного тока. Конденсатор в схеме замены работает как проводник при протекании переменного тока и как разрыв при постоянном токе.Другими словами, согласно теореме Кирхгофа, вся переменная составляющая будет просто замкнута и дальше не пойдет.

Генератор и разделение АКБ

АКБ и генератор ВАЗ-2107 подключаются по схеме очень просто. От вывода питания генератора идет один толстый провод к плюсовой клемме аккумуляторной батареи. Минус — кожух двигателя и кузов автомобиля. Напряжение на регулятор поступает через блок с лампой и диодом, установленным в панели приборов.При прекращении питания обмотки возбуждения в приборе загорается лампа с красным значком батарейки.

Когда двигатель остановлен, все питание осуществляется от аккумулятора. При запуске двигателя включается генератор. А уровня тока достаточно, чтобы удовлетворить потребность как в зарядке аккумулятора, так и в питании всех потребителей. С помощью регулятора можно поддерживать напряжение на одном уровне независимо от частоты вращения ротора. Если бы не реле-регулятор, напряжение колебалось бы в пределах 12-30 вольт.

р>

Колодка фербина де генератора ВАЗ-2106 (схема подключения)

В артикуле бесшумный генератор ВАЗ-2106. ferbining skema — это больше, чем нужно. Mei it, de meganyske enerzjy wurdt omset yn elektrisiteit. De wichtichste funksje вентилятор-мотор-генератор — это продукт fan’e batterij lading. Ek by it makke de foarsjenning fan iten al de apparatuer dy’t is yn ‘e auto, ynklusyf de motor. Все машины Генераторы produsearje wikselstroom.Pas nei guon transformaasjes, он стабилизирует en wurdt bliuwend.

oersjoch

Leit direct neist de motor generator, как в regel, передняя часть dêrfan. Dreaun защелкивает шкив на коленчатом валу. Транспортные средства Op guon, гибрид Lykas, в генераторе blikje funksje, как и в starterspakket. Поклонник дизайна beide meganismen binne hiel lyksoartige, dus guon fabrikanten besykje te beheinen de hichte fan elektryske masines. Электромонтажная схема вентилятора генератора ВАЗ-2106 является его же вентилятором в фергеликбере меганизма в большом доме.

Alle Generators hawwe inkele ferskillen, bygelyks yn it gefal, de gelijkrichter ienheid, ryd шкивы, mar de mienskiplike eleminten is noch yn alle hast gelyk. Datselde это gefal через разнесенный gripen deryn, он beweechbere Rotor dy’t draait binnen de fêste Stator. Sûnt ferline krekt itselde с переменным охватом wurdt. Генератор Gjin является сетевым регулятором расширения.

Де Ротор вентилятор де генератора

De Measte Generators foarsjoen fan in pinsiel meganisme.Yn in protte ûntwerpen — это kombinearre mei в регуляторе диапазона. De rotor ûntstiet in magneetfjild, dat draait troch de riem skiif. De excitation slingerjende, dat wurdt ynrjochte oan de Rotor wurdt под напряжением fia spanningsferhâlding регулятор. Это efterste part fan de Rotor binne ringen dêr’t slingerjende makke iten. Sûnder harren — это неработающий каркас генератора ВАЗ-2106.

Yn de Measte ûntwerpen, dizze ringen binne makke fan suver koper. Mar kin soms te finen yn stiel of koper.Ek, de Rotor hat in wynwizer, dat wurdt makke troch middel fan blazen lucht apparaat wentebou. Шкив Tichtby de waaier schijf — taheakke. De foar- en achterkant omslach fan Генераторы — это балластеры nderhâld-frije.

In bytsje oer it Статор

De Stator взлетит в электрическую комнату. В этом, der binne trije обмотки коперен пробовал. Этот провод — это wuolle om de kearn makke fan bysûndere stiel. Типиск, генераторная шапка в общем вентиляторе 36-ти ступенчатая вентиляция, прошедшая через катушку. Он проходит мимо канавок yn twa manieren — волна петли.Ferbine de windings produsearre op in «stjer». Это самое лучшее, что нужно сделать для создания мощных генераторов. Дерби ров был оптимизирован для этой схемы генератора ВАЗ-2108 ВАЗ-2106 net ferskille wêzentlik. Это iennige ferskil — это последняя модель, охватывающая tafersjochhâlder kombinearre mei it pinsiel gearkomste.

Alle eleminten fan it meganisme ûnderbrocht yn de wentebou. Eins is it gefal — это два алюминиевых покрытия, которые не используются болтами. De kar fan aluminium eleminten похож на тростник, он не намагничен, это шляпа in hiel licht gewicht, en vooral — в hege mjitte fan warmte oerdracht.Mei de help fan de borstel gearkomste является oerdroegen oan ‘e hjoeddeistige fan de rotor slingerjende. Синструктор лучше всего в грушевом борстеле, макке веер графит, пружины не испытывают на вкус и страк индрукт цзинь и ринген оан и ротор на борстеле. Lykas Earder, yn de Measte moderne cars de spanning tafersjochhâlder en borstel hâlder binne gearstald yn ien ienheid.

выпрямительный блок

Выпрямитель

не предназначен для использования в сети переменного тока, охватывающей синусоидальную волну, и включен в цепь постоянного тока.На фейте, головокружении, подковообразно-желтая плащ, не на полупроводниковых диодах. В целом вентилятор выглядит, как полупроводник. Платок цвета «подкова», wêrop de diodes wurde fêste, ek tsjinnet as waarmte oanrjocht. Mei de help fan ‘e oerdroegen waarmte nei it generator wentebou. Yn guon Generators, de ferbining fan it fjild winding wurdt makke troch de oare sirkwy besteande út twa Semiconductors. Это ровная схема вентилятора ВАЗ-2107 и ВАЗ-2106.

ekstra rectifier

Mei help fan dit converter wurdt útfierd meitsjen behinderingen foar de passaazje fan de hjoeddeiske út de batterij by de tiid doe’t de motor rint net. Yn dat gefal, как de ferbining обмотки вентилятора, произведенные в «stjer», это nedich om berch op de totale weromlûking fan twa Semiconductors, dit sil tanimme de totale kapasiteit fan de hiele plant ta, в максимальном размере вентилятора 15 процентов. В выпрямителе ienheid ferbûn oan de generator systeem mei помогите обдувать его монтажными площадками.De ferbining wurdt makke troch de skoattels, lassen, паяльник. Jo kin ek sizze dat, электрическая схема вентилятора в стартовом пакете и генераторе ВАЗ-2106 находится в закрытом состоянии, все в комплекте с веслами.

регулятор напряжения

Troch de wei fan ‘e, охватывающая tafersjochhâlder, создается с помощью обмотки возбуждения. Oant datum, de Measte Generators wurde fol mei yntegraal estafette kontrôle. Это de muoite wurdich opskriuwen dat al kinne twa ûntwerpen estafette controllers: hybride, dy’t brûkt radio-elektroanyske komponinten, lykas Zener diodes, wjerstannen, конденсаторы en yntegrale Struktuer, dêr’t de eleminten dêr’t deluxe, dêr’t de eleminten. op в полупроводниковом вафеле.Вот и все, что вам нужно — это генератор ВАЗ-2106. Схема подключения вентилятора Semiconductors в статье.

Осциллятором útfier optreedt runningaway стабилизирует вентилятор и охватывает износ, вентилятор и frekwinsje dêr’t draait в коленчатом валу, en op elts belasting работает на двигателе. Стабилизация wurdt útfierd folslein automatysk, gjin yntervinsje fan de kant fan, это stjoerprogramma is net fereaske. Mei de help fan ‘e controller feroaret de spanning dy’t wurdt levere oan de batterij te belêsten it.Это двигатель ВАЗ-2106. Схема подключения вентилятора eleminten nuttich foar all eigners fan dizze auto.

приводной ремень

Поклонник лыжного пояса. Yn dit gefal, der rekken mei dat de generator Ротор вращает флюггер, как коленчатый вал. En it ferskil kin wêze 2-3 kear. Ôfhinklik fan hokker soarte fan auto, в цвете клин-бордовый весла kin brûkt wurde ribbed riem. Это лучше всего носить с собой. Это просто так, как и раньше, в том числе и в качестве ротора вентилятора диаметра шкива генератора.Dus, в процессе вращения ротационного вентилятора генератора Rotor kin makke wurde mei help fan поликлиновой ремень. Все современные автоматические вентиляторы и генераторные установки имеют V-образное ребро. Генератор марки ВАЗ-2106, de ferbining skema, dêr’t jim binne ûnderwilen lanlik bekend, dreaun troch в клиновом ремне.

Учебно-техническое оборудование для профессионального образования

Что такое техническое учебное оборудование?

Техническое учебное оборудование относится к дидактической системе, которая используется учителями, педагогами или профессорами для обучения жестким навыкам в профессиональном обучении.Это дидактическое оборудование обычно устанавливается в классе или учебном центре и представляет собой комбинацию оборудования, программного обеспечения и содержания учебной программы. В последнее время становится доступно все больше систем в виде удаленно доступных систем цифрового моделирования, а также решений для виртуальной или дополненной реальности.

В то время как все системы технического обучения нацелены на обучение учащихся жестким навыкам, эффективность передачи знаний и образовательного воздействия сильно различается в зависимости от различных дидактических инструментов. Более того, хотя одно решение может быть очень подходящим для конкретного сценария, оно может не иметь такого же дидактического воздействия для другого.Поэтому очень важно понять, насколько эффективно конкретное решение, оценив его характеристики и пригодность.

Какие типы оборудования для технического обучения существуют?

Существуют огромные различия в типах существующего оборудования, они могут быть довольно универсальными с основными функциями или очень специализированными с глубокими техническими различиями. Существует три основных способа дифференциации оборудования для технического обучения.

Карьера, промышленность и навыки

Первый и наиболее очевидный способ дифференцировать системы технического обучения — это карьера, отрасль или категория навыков, которые необходимо изучить для конкретной профессии. Навыки, необходимые для техника HVAC, электрика, сантехника или техника по обслуживанию автомобилей, довольно сильно различаются, и, следовательно, также их дидактическое учебное оборудование.

Ниже приведены несколько областей общих навыков в произвольном порядке, чтобы продемонстрировать это:

Электротехника
Сварочное мастерство
Сантехнические навыки
Навыки обслуживания HVAC
Деревообработка
Навыки управления строительством
Навыки металлообработки
Навыки обработки
Компьютерное черчение
Навыки производственного обслуживания
Навыки обслуживания автомобилей
Навыки обслуживания авиации

Желаемый уровень знаний

Второй способ дифференциации систем технического обучения связан с тем, какой уровень знаний они предназначены для передачи.Например, как будущий инженер-энергетик, который будет проектировать системы возобновляемой энергии, так и специалист по установке солнечных панелей, должны будут изучить солнечные панели с помощью практических дидактических инструментов. Тем не менее, содержание учебной программы и типы упражнений, которые студенты будут выполнять, будут соответственно отличаться:

Профессиональное: основное внимание уделяется монтажным работам, безопасности и устранению неисправностей
Инженерное дело: ориентация на теоретические знания, понимание принципов и дизайн продукта

По данным производителя

В-третьих, во всем мире существует более 250 различных производителей систем технического обучения, некоторые из которых меньше по размеру и ориентированы на конкретную технологию или определенный набор навыков, которые необходимо изучить, другие охватывают широкий спектр технологий и навыков, но иногда не имеют специализации.При таком изобилии производителей нетрудно понять, что их продукты и дидактические подходы имеют разную степень эффективности в передаче знаний и успешном приобретении навыков.

Общие характеристики оборудования для технического обучения

Большинство систем технического обучения имеют несколько общих функций, таких как оборудование, программное обеспечение и содержание учебных программ. Хотя можно сказать, что это общие черты, они часто существенно различаются.Поскольку многие учебные среды и группы студентов различаются, хорошо иметь изобилие выбора. С другой стороны, это может затруднить поиск лучшего решения для каждого клиента, ниже несколько примечаний по каждой функции.

Оборудование или оборудование:

Учебное оборудование, используемое для обучения определенным навыкам, чаще всего имитирует производственные процессы, установки, инструменты или оборудование, но в меньшем формате. Это позволяет изучать все соответствующие сценарии в реалистичной обстановке, но с меньшими затратами, чем полноценная промышленная система.Большинство известных производителей используют промышленные детали там, где это необходимо, в то время как некоторые предпочитают сокращать расходы, чтобы соответствовать бюджетным ограничениям своих клиентов.

Иногда производители различаются между демонстрационным блоком, который хранится для инструктора перед классом, и оборудованием, которое стоит на каждой партой студента для обеспечения практического опыта. Некоторое учебное оборудование достаточно мало, чтобы его можно было разместить на рабочем столе, в то время как другим требуется полноразмерный контейнер в классе, лаборатории или учебном центре.Большинство систем технического обучения имеют стандартную модель, но, поскольку они производятся на заказ, они часто могут изменять спецификации в соответствии с потребностями клиента.

Программное обеспечение:

Большинство систем технического обучения сегодня имеют разную степень цифровой интеграции в зависимости от производителя, отрасли и навыков, которым они стремятся обучаться. Некоторые продукты для обучения не имеют цифровой интеграции (не требуется), некоторые поставляются с датчиками для сбора только выходных данных, в то время как другие имеют полные комплекты программного обеспечения, панели управления, ПЛК, API, встроенные системы или цифровые двойники с дополнительными преимуществами моделирования и т. Д. .

Тенденция к оборудованию для обучения следует тенденции в обществе в целом, где устройства все чаще подключаются и переводятся в цифровую форму, что также увеличивает ожидания учащихся в отношении цифровой подкованности. Узнайте больше о будущих тенденциях ниже.

Содержание учебной программы:

Содержание учебных программ по системам технического обучения всегда основывается на дидактической философии производителя. Это сильно различается не только между топовыми и бюджетными версиями, но и между лучшими производителями.

На нижнем уровне дидактической поддержки заказчик может рассчитывать на руководство пользователя и список экспериментов или моделирования неисправностей, представленные в формате pdf. На высшем уровне заказчик может рассчитывать на полный учебный план курса, включая материалы для студентов и преподавателей, охватывающие теорию и практику, индивидуальное обучение, цифровые платформы и инструменты оценки.

Во многих случаях эффективное обучение сводится к дидактическому подходу, методам обучения и вспомогательным материалам.Как сказал один известный продюсер: «Дело не в устройстве, а в теории и дидактике».

Преимущества использования технического учебного оборудования

Важность правильно структурированного практического обучения исторически признавалась как в восточной, так и в западной культурах:

«Скажи мне, и я забуду. Научи меня, и я запомню. Вовлеките меня, и я узнаю ».

Бенджамин Франклин / Конфуций

Существуют различные преимущества использования систем технического обучения, особенно для навыков, связанных с практическими профессиями, описанными ранее. Давайте рассмотрим некоторые из этих преимуществ ниже.

Сохранение содержимого

Различные исследования показывают, что, когда учащийся получает возможность применить то, что он изучил на практике, в практической обстановке, усвоение материалов курса будет сохраняться намного дольше, чем если бы содержание преподавалось только теоретически.

Повышение вовлеченности

Когда есть практическая среда обучения, студенты уделяют больше внимания, более вовлечены и хотят учиться. Нет ничего лучше, чтобы удержать учащихся и стимулировать их, чем дать им право собственности на их собственный учебный опыт.

Критическое мышление

Практическое обучение поддерживает развитие навыков критического мышления, поскольку учащийся должен решить, что делать дальше, чтобы достичь желаемого результата. В отличие от запоминания информации для экзамена, навыки критического мышления сохранятся дольше и очень востребованы работодателями, поскольку имитируют реальный мир, в котором сотрудникам придется решать проблемы на ходу.

Опытный инструктор

Учащиеся, использующие системы технического обучения на практике, проходят под руководством опытного инструктора, имеющего реальный опыт.Это помогает учащимся лучше понять, чего от них ожидает будущий работодатель.

Безопасность на рабочем месте

Все практические занятия, упомянутые ранее, потребуют от студентов владения инструментами и машинами в своей повседневной работе. Большинство несчастных случаев на рабочем месте связаны с неправильным использованием оборудования, поэтому важно научиться безопасно обращаться с таким оборудованием.

Кто использует оборудование для технического обучения?

Обычные клиенты систем технического обучения во всем мире отличаются от школ, колледжей, университетов, исследовательских институтов, учебных центров, транснациональных компаний и т. Д.Направленность этих институтов в разных странах различается, но в целом мы можем предположить следующее:

Школы : системы технической подготовки иногда можно использовать уже на уровне средней школы, но они более распространены в образовании для практических и технических путей профессиональной карьеры на уровне средней школы.
Колледжи и политехники : многие общественные колледжи или политехнические институты предлагают сертификаты, дипломы или степени бакалавра в области практического обучения навыкам, основанным на технологиях.Эти учреждения сосредоточены на прикладном или экспериментальном обучении и инвестируют в центры практического обучения, оснащенные необходимыми системами технического обучения.
Университеты : типичная университетская лаборатория входит в состав факультета естественных наук или инженерного факультета. Поскольку университеты проводят как обучение, так и исследования, основное внимание уделяется теоретическим знаниям, а не практическим навыкам. Таким образом, оборудование, которое можно найти в таких лабораториях, представляет собой скорее научные инструменты, чем системы технического обучения.
Учебные центры : также существуют учебные центры для повышения квалификации или переподготовки существующей рабочей силы. Эти учебные центры могут управляться торговыми палатами, региональными властями, совместными предприятиями или внутри транснациональных компаний. В основном они сосредоточены на сложных навыках с высокой потребностью в системах технического обучения.

Проблемы с техническим учебным оборудованием

Использование систем технического обучения действительно связано с несколькими проблемами на этапах его жизненного цикла, а именно: поиск и разведка, приобретение, эксплуатация, послепродажная поддержка и утилизация.

Прозрачность затрат

Системы технического обучения почти всегда производятся на заказ и не имеют глобальных цепочек поставок, к которым привыкли клиенты в электронной, автомобильной или швейной промышленности. Это означает, что цена для каждой продажи должна рассчитываться на основе широкого диапазона основных параметров, таких как страна покупателя, ожидаемые условия инкотермс, ожидаемая поддержка при вводе в эксплуатацию, установка и обучение, требуемая гарантия и послепродажная поддержка.

Техническая поддержка

Поскольку большинство производителей управляют своими зарубежными продажами через партнерскую сеть дистрибьюторов, часто дистрибьюторы несут ответственность за локализованную поддержку в любой конкретной стране и на любом языке. Это возлагает на дистрибьютора большую ответственность за то, чтобы он действовал в долгосрочных интересах своих клиентов, а не в краткосрочных интересах для развития бизнеса и оптимизации с низкими затратами. Можно с уверенностью сказать, что дистрибьюторы по всему миру сильно различаются в намерениях, опыте и навыках.Некоторые из них особенно хороши, другие — гораздо хуже.

Тенденции в оборудовании для технического обучения

Традиционная система обучения включает оборудование, программное обеспечение и контент. Итак, каковы разные тенденции в системах технического обучения? В основном мы видим тенденции, связанные с появлением новых цифровых решений, которые интегрируются с традиционными системами обучения, чтобы сэкономить время и деньги.

Компьютерное моделирование

Некоторые компании оцифровали свои системы технического обучения в виде компьютерных симуляторов или цифровых двойников.Это позволяет использовать рентабельный подход к обучению.

Модели

часто используются в качестве решения для удаленного обучения, когда студенты получают необходимые инструменты, лабораторные работы и оборудование из дома, прежде чем они смогут использовать их в реальных условиях.

Другой вариант использования — разделить учащихся на группы, чередующиеся между первым запуском моделирования, а затем оптимизировать свое время у оборудования.

Виртуальная и дополненная реальность

Виртуальная реальность (VR) и дополненная реальность (AR) часто вместе называют XR.В последние несколько лет мы наблюдаем растущую тенденцию к использованию XR при обучении различным типам навыков. Преимущество заключается в том, что это может быть рентабельно, а недостатком является то, что он не всегда обеспечивает истинный практический опыт.

Мы ожидаем, что в течение следующего десятилетия область XR станет более реалистичной и зрелой. По мере того, как это будет происходить дальше, технология будет расти и применяться в качестве дополнения к традиционным практическим системам. Возможно, однажды он даже вытеснит традиционные системы, но все зависит от того, насколько реалистичными они могут стать.

Оборудование удаленного доступа

В ответ на Covid19 некоторые производители начали разрешать удаленное управление своими системами технического обучения из дома. Это означает, что студенты и учащиеся могут удаленно управлять настоящим живым оборудованием в лаборатории своего учебного заведения, по сути, для проведения экспериментов из дома.

Мы ожидаем, что популярность удаленного доступа к живому оборудованию будет зависеть от его относительных преимуществ по сравнению с программным моделированием и решениями XR.Следите за новостями в блоге в 2021 году, в котором будет проведено дальнейшее сравнение этих трех решений.

Как купить оборудование для технического обучения

Есть много вещей, о которых нужно помнить во время всего процесса поиска и приобретения. Ниже мы дадим вам обзор, но мы также написали полную и исчерпывающую статью с советами и идеями, доступными здесь: Системы обучения: как искать и оценивать

Базовый анализ

Любая закупочная деятельность должна иметь прочную основу для базового анализа, который охватывает следующее:

Анализ потребностей в обучении (вид востребованных вакансий)
Анализ работы (какие задачи необходимо выполнить)
Определение компетенций (что нужно усвоить учащимся)
Структура развития компетенций (области обучения, проверяемые до стандартного уровня)
Разработка учебных планов и программ обучения (переведенных в учебные планы и учебные материалы, включая выбор систем технического обучения)

Установление важных параметров

Перед поиском необходимо установить различные важные параметры, а также несколько пунктов, которые будут важны в большинстве сценариев захвата.

Доступный бюджет
Требования к языку
Требуется предпродажная поддержка
Потребности в установке и обучении
Техническая поддержка после продажи
Технические требования
Четкое описание продукта
Эффективность передачи знаний
Нагрузка на воспитателя
Срок поставки товара

Поиск и сравнение систем технического обучения

Существуют различные способы поиска систем технического обучения, и все они имеют свои преимущества и недостатки.

Связаться с коллегами
Читайте новости отрасли
Посетите выставку
Сайты производителей
Обратитесь к местному дистрибьютору
Связаться с производителем
Нанять консультанта
Используйте агрегатор (онлайн-магазин), например Edquip

Как использовать Edquip

Edquip — это онлайн-площадка для систем технического обучения, которую также иногда называют агрегатором, поскольку она объединяет оборудование разных и конкурирующих производителей.Веб-сайт был разработан, чтобы сэкономить время и деньги преподавателям, инструкторам, профессорам и администраторам, которые ищут и изучают системы технического обучения.

При желании можно еще и видео посмотреть, ссылка есть из шапки.

Найти

В Edquip очень легко искать и находить системы технического обучения, вы можете либо выполнить текстовый поиск, либо просмотреть различные категории продуктов, оба варианта с домашней страницы.Затем вы можете сузить область поиска, применив различные фильтры, такие как подкатегории, язык контента, предлагаемая гарантия и т. Д. У каждого продукта есть страница продукта с изображениями продукта, видео, описаниями, техническими характеристиками и различными атрибутами.

Сравнить

Любые продукты могут быть добавлены к сравнению продуктов, это становится особенно полезным, когда вы хотите сравнить похожие продукты от разных производителей. Страница сравнения продуктов позволяет очень легко сравнивать продукты на основе различных базовых параметров, таких как язык контента, страна происхождения, рейтинг клиентов, гарантия и т. Д.

Запрос

На странице сравнения вы можете запросить предложение одновременно для 2-5 продуктов, прямо у производителей этих продуктов. Вам нужно будет зарегистрироваться (или войти в систему) и заполнить два разных типа форм. Первая форма — это общая информация, которая поможет производителю дать вам точное предложение, например, из какой вы страны, когда вы хотите поставить систему, нужна ли вам помощь с установкой и обучением и т. Д.

Вторая форма — это конкретная информация о вас, которую Edquip будет использовать для проверки и подтверждения вашего запроса, прежде чем он будет передан производителям, например имя, организация и контактная информация.Мы никогда не передаем эту информацию производителям до вашего одобрения, что обычно происходит после того, как вы решили, какой продукт вы предпочитаете и с какой компанией хотели бы работать.

Обзор

Вы всегда можете прочитать отзывы других преподавателей и рейтинги различных систем технического обучения. Обзоры являются открытыми и содержат качественную информацию, тогда как рейтинги представляют собой количественные оценки различных параметров, связанных с уровнем знаний учащихся или рабочей нагрузкой преподавателя.Если вы использовали какой-либо из перечисленных продуктов в своем собственном учебном центре, не стесняйтесь отправить отзыв, чтобы помочь другим преподавателям в их процессе приобретения.

Технические характеристики генератора ВАЗ 2107. Схема подключения генератора в автомобилях ВАЗ. Что нужно учитывать при выборе

Длительная эксплуатация автомобиля неизбежно приводит к износу различных узлов. Генератор ВАЗ-2107 — не исключение. Периодический осмотр и надлежащее обслуживание продлевают срок службы устройства.

Генератор — важная часть электрической системы. Это основной источник напряжения в автомобиле. Генератор преобразует механическую энергию двигателя в электрический потенциал.

Стабильность напряжения бортовой сети гарантирует бесперебойную работу всех потребителей. Нормальный уровень напряжения зависит от следующих элементов:

Генератор.
Аккумулятор.
Реле регулятора напряжения.

Электрическая цепь составляет одно целое. Неисправность проводки или короткое замыкание могут привести к выходу из строя всей системы. Не работает генератор — пропадает ток зарядки АКБ. Батарея села — машину не заводишь.

Тест на исправность можно провести самостоятельно и в домашних условиях. Обычно такая процедура не предполагает демонтажа устройств на автомобиле Жигули-2105, 2107. У вас должен быть тестер, который измеряет напряжение, сопротивление обмоток, исправность диодов.

Блок состоит из механических и электрических компонентов. Неважно, установлен ли карбюратор или система впрыска, проверка генератора выполняется двумя способами. Оценке подлежат следующие механические части:

кузовных элементов;
ремень клиновой;
;
;
щеточный блок;
болты крепления.

Внешний осмотр

Внешний осмотр обнаруживает явные повреждения.При необходимости запчасти очищаются от грязи, масел и влаги. Частицы твердого песка способствуют развитию подшипников и щеток. Важно знать, что попадание воды в корпус может повредить лак обмоток. Пробой изоляции грозит межвитковым замыканием обмоток статора. Также слой грязи может замкнуть клемму 30 на массу. Короткое замыкание приведет к повреждению полупроводниковых выпрямителей.

Особое внимание уделяется состоянию ременной передачи на «семерке» и ВАЗ-2105.Ремень относится к быстроизнашивающимся деталям. Визуально определить отсутствие порезов, стертых зубов, взъерошенных краев.

Полезно понаблюдать, как работает гибкая шестерня при открытом капоте. Приближение критического состояния можно услышать по звуку. Проскальзывание ремня — одна из таких проблем. В результате его трения о шкив возникает характерный свист.

Чрезмерный износ сигнализирует о замене поврежденного ремня. Несоблюдение этого правила приведет к потере заряда аккумулятора и повреждению насоса охлаждающей жидкости.Аккумулятор разрядится, и мотор перегреется.

Генераторы на автомобиле ВАЗ-2107 (инжекторного или карбюраторного) имеют такой же привод. Но есть одно отличие — датчик положения коленвала на карбюраторе не установлен.

Степень производства увеличивается при неправильной настройке натяжения. Ситуация исправляется перемещением корпуса по регулировочной планке, предварительно ослабив крепление. Установка генератора на место фиксируется гайкой 17 и нижним болтом 19.

Измерение производится нажатием на ремень. Запрессовка производится монтажным ножом в середине отрезка. Прогиб между генератором и водяным насосом составит 12-17 мм. Правое крыло (направленное в сторону коленвала) прогнется на 10-15 мм.

Соединительные устройства

Генератор подключен параллельно аккумуляторной батарее. Реле регулятора контролирует уровень напряжения и регулирует ток возбуждения генератора. На рис.1 показана схема подключения 37.Генератор 3701 со встроенным реле-регулятором.

Перечислим элементы схемы:

Аккумулятор.
Диод «-«.
Дополнительный диод.
Генератор.
Диод «+».
Обмотка статора.
Регулятор.
Обмотка возбуждения.
Конденсатор.
Монтажный блок.
Контрольная лампа заряда.
Вольтметр (отсутствует на ВАЗ-2105).
Реле зажигания.
Замок зажигания.

Рисунок 1. Схема подключения генератора 37.3701 со встроенным реле-регулятором.

Отметим, что для «семерок» разработано несколько электрических схем. Они могут отличаться. Например, схема ВАЗ-2107 с впрыском топлива не подходит для Жигулей с карбюратором.

Измерения напряжения проводятся на неработающем и работающем двигателе. Переключатель тестера выставлен напротив отметки 20 В. Замеряем напряжение АКБ перед запуском мотора. Числовое значение будет 12-13 В.

После запуска показания вольтметра поднимутся до 14,2-14,5 В.

Такие показатели говорят о исправности генераторного агрегата и цепи зарядки.

Неисправности агрегата

Если уровень напряжения отличается от нормы, то следует сравнить напряжение генератора и АКБ. Разница в показаниях напряжения генератора и аккумулятора будет указывать на плохой контакт на клемме № 30. Клемму следует отсоединить от клеммы генератора и очистить.

Рассмотрим случай, когда стрелка вольтметра вообще не поднимается после пуска мотора. Устройство не вырабатывает электроэнергию. Требуется проверка генератора. Возможными причинами неисправности могут быть:

обрыв обмоток;
замыкание на корпус;
поломка клапанов;
износ щеток;
неисправность реле-регулятора.

Проверить целостность обмоток можно омметром.Сопротивление исправных обмоток ротора и статора составит 5-10 Ом. Изоляция (сопротивление между обмоткой и землей) покажет бесконечность.

Для проверки необходимо снять диодный мост. Иначе измерить полупроводники не получится. Каждая деталь проверяется отдельно.

Выпрямители

считаются подходящими, если диоды показывают бесконечность с одной стороны, а около 500 Ом — с другой. Диодный блок не подлежит ремонту. Заменено все устройство.

Причина неисправности щеточного узла — износ щеток.Ремонт сводится к замене щеток. Предварительно удалите узел.

Генератор ВАЗ-2107 работает на авто параллельно с аккумулятором. Это два источника питания, которые используются системой питания в разных режимах. Генератор представляет собой машину постоянного тока, принцип работы аналогичен работе простого электродвигателя. Две обмотки, корпус, боковые крышки с подшипниками. Как и любая машина постоянного тока, генератор имеет относительно низкую надежность. Но конструкторам за все время существования автомобилей удалось настолько усовершенствовать этот агрегат, что в нем практически не осталось слабых элементов.

Преимущества и недостатки машин постоянного тока

Все знакомы с асинхронными электродвигателями, которые повсеместно используются в промышленности (их доля составляет около 96%). Их преимущество в том, что в конструкции отсутствует обмотка возбуждения, на которую необходимо подавать напряжение с помощью щеточного механизма. Вместо этого используется ротор с короткозамкнутым ротором, который вращается внутри обмотки статора. Дешево и сердито, несмотря на то, что характеристики оставляет желать лучшего. Это означает, что асинхронные двигатели имеют средние характеристики, но обладают высокой надежностью.

Двигатели постоянного тока, к которым можно отнести и генераторы, поскольку они имеют одинаковую конструкцию, нуждаются в обмотке возбуждения. Можно даже сказать, что стартер является зеркальным отражением автомобильного генератора. Единственное преимущество — стабильность характеристик при любой частоте вращения ротора. Но наличие щеточного механизма только портит всю картину. Сами щетки генератора ВАЗ-2107 изготовлены из состава на основе графита, поэтому со временем изнашиваются, их нужно заменять. В остальном, если присмотреться, все параметры на высоком уровне.

Элементы генератора ВАЗ-2107

Как и любой электродвигатель, генератор имеет два основных элемента — статор и ротор с обмотками, которые имеют соответствующие названия. В автомобильной технике широко используются генераторы. Причем выходное напряжение трехфазное. Это дает такие преимущества, как уменьшение пульсаций генерируемого тока. С помощью выпрямителя на диодном мосту трехфазное переменное напряжение преобразуется в постоянное. Затем идет электролитический конденсатор, отключающий все переменные компоненты.Это все агрегаты, которые относятся к электрической части ВАЗ-2107. Замена генератора или его ремонт требует ознакомления со всеми мелочами.

На выходе генератора, который подключен к аккумулятору, появляется постоянное напряжение при вращении ротора (при работающем двигателе). Но так бывает не всегда. Для того, чтобы на выходе генератора появилось напряжение, необходимо запитать обмотку возбуждения ротора, кстати аккумулятор получает не 12 вольт, а больше.Иногда напряжение подскакивает до 30 В. И как это устранить? Здесь есть небольшая хитрость. Нет необходимости стабилизировать высокий ток на выходе; достаточно подать на обмотку возбуждения стабилизированное напряжение. Магнитное поле вокруг ротора становится постоянным, пульсаций нет, следовательно, на выходе автомобильного генератора будет стабилизированное напряжение.

Для чего нужен регулятор напряжения и как он работает?

Функцию стабилизатора выполняет регулятор напряжения.Он может быть как механическим, так и электронным. Правда, последние давно завоевали рынок, вытеснив своего предшественника. Это и понятно, ведь надежность электронного регулятора во много раз выше. Причина в том, что отсутствуют контакты и движущиеся элементы. Новейшие регуляторы размещены в едином блоке со щетками, что увеличивает компактность устройства.

Батарея подает напряжение на реле-регулятор. В цепи питания присутствует лампа накаливания, сигнализирующая о наличии или отсутствии зарядки аккумулятора.Он расположен на приборной панели и выглядит как красный аккумулятор. Если вдруг эта лампа начнет гореть, значит, генератор не работает. Причина может быть любой: оборвался ремень генератора ВАЗ-2107, либо произошло нарушение проводки, либо вышли из строя обмотки. Это означает, что необходимо предпринять корректирующие действия.

Как снять генератор?

Снятие генератора производить только после отключения аккумуляторной батареи. Помните, что к задней крышке идет толстый кабель питания, он не защищен никакими предохранителями, поэтому риск возгорания или короткого замыкания очень велик.Не забывайте, что генератор ВАЗ-2107 хоть и имеет простой механизм, но цена его довольно высока: отечественные модели обойдутся вам в 3500 рублей, а импортные — порядка 4200-4400. Поэтому дешевле проводить капитальный ремонт.

Для начала нужно снять ремень. Открутите гайку в верхней части генератора, затем переместите ее руками в сторону двигателя. Снимите ремень, это единственная деталь, которая вам мешала. Внимательно осмотрите его на предмет трещин или порезов. Если вы их найдете, придется устанавливать новый.Внизу генератора есть длинный болт. Открутите с него гайку, затем снимите ее с отверстий в генераторе и блоке двигателя. Перед этим лучше всего открутить все крепления проводов к задней крышке, чтобы не повредить их.

Как проверить обмотки и диоды?

Для начала нужно разобрать генератор ВАЗ-2107. Как мне проверить его элементы? Первым делом нужно провести визуальный осмотр. Посмотрите на обмотки: есть ли на них вмятины или другие повреждения, подгорели ли? Щетки должны быть достаточной длины, если они изношены, замените.Попробуйте прокатить внутреннюю обойму подшипников, обратите внимание, нет ли в них люфта.

Но есть и неисправности, которые нельзя диагностировать визуально или на ощупь. Например, целостность диода невозможно проверить без тестера или лампы. Всем известно из физики, что диод — это полупроводник. Другими словами, он проводит постоянный ток только в одном направлении. Возьмите тестер и прозвоните каждый диод, а вам нужно поменять полярность. Затем подключите тестер к концам обмоток и проверьте сопротивление каждой.Если его нет, значит разрыв внутри, а если есть, то он должен быть таким же, как указано в паспорте генератора. Замыкание на корпус можно обнаружить, подключив к нему и к выводу обмотки тестер.

Установка генератора

После диагностики и устранения всех неисправностей соберите генератор. После этого можно приступать к установке на автомобиль. В этом нет ничего сложного, выполняется в порядке, обратном снятию. Но обратите внимание на пояс.Он должен быть установлен правильно, с правильной натяжкой. Учтите, что слабое натяжение приведет к плохой зарядке аккумулятора. Не забывайте, что при подключении потребителей с большой мощностью генератор просто начинает тормозить, его очень сложно перевернуть. А если слишком сильно затянуть ремень, то в ближайшее время выйдет из строя подшипник на передней крышке и начнет издавать неприятный свист.

Послесловие

Не пренебрегайте генератором, следите за ним, ухаживайте за ним, содержите его в чистоте и в хорошем техническом состоянии.Не забывайте, что генератор ВАЗ-2107, цена которого даже в разборке составляет 2000-2500 рублей, не часто требует замены. Причиной его выполнения может стать только полное разрушение проушины крепления или сильнейший удар по генератору. В большинстве случаев ремонт обходится намного дешевле и доступнее.

Правильная работа генератора 2106 2107 обеспечивает исправную работу всех устройств автомобиля. Согласно прилагаемой инструкции по эксплуатации техническое состояние генератора ВАЗ 2106 проверяется не реже одного раза в 4 месяца.Несоблюдение этого требования приводит к износу устройства. В результате становится актуальным вопрос, какой генератор лучше поставить на ВАЗ 2106.

Если автомобиль попал в аварию или в серьезный ремонт, необходимо обязательно убедиться в исправности устройства. В противном случае падение напряжения спровоцирует серьезную поломку всех потребителей электроэнергии в автомобиле. В большинстве случаев устранить неисправность генератора ВАЗ можно в гараже.

Возможные причины неисправностей

Есть несколько распространенных причин, по которым водитель должен заглянуть под капот «железного коня»:

частичное или полное сгорание обмотки ВАЗ 2107;
случаев межвиткового замыкания;
физический износ деталей;
внешнее физическое воздействие;
механическое повреждение.

Неопытным водителям ВАЗ 2108 или более ранних модификаций нужно помнить об одном нюансе. Выбирая осветительные приборы, нужно учитывать их мощность. Например, решив установить противотуманные фары мощностью 40-50 Вт каждая, следует посмотреть техническое описание ВАЗ 2106 или 07. Их установка допускается только в том случае, если генератор автомобиля выдает ток более 55 А. .

Несоблюдение этого правила приводит к печальным последствиям.Повышенная нагрузка генератора ВАЗ приводит к его быстрому износу. Мощность агрегата постепенно снижается, что ошибочно воспринимается как незначительная поломка. Поэтому суммарная мощность всех потребителей напряжения не должна превышать максимальный уровень тока ВАЗ 2107, 08 или 06.

Еще одна проблема возникает из описанной выше проблемы — неправильная зарядка. Легковой автомобиль 2107 сконструирован таким образом, что генератор заряжается во время движения. Все потребители электроэнергии подбираются с учетом мощности устройства.В случае замены отдельных элементов без учета их мощности генератор ВАЗ получает меньше энергии, чем необходимо.

Принудительное «голодание» приводит к ускоренному износу и выходу из строя. Большую опасность представляют гаджеты, которые значительно превышают максимальный уровень тока, вырабатываемого ВАЗ 2108. В этом случае «железный конь» рискует остановиться в пути. На месте и даже в стенах СТО возродить генератор ВАЗ не получится.

Варианты замены вышедшего из строя блока

Главное помнить, что для замены вышедшего из строя генератора запрещается брать первый попавшийся. Несоблюдение этого правила приведет к длительному и дорогостоящему ремонту ВАЗ 2107 или других модификаций. Самая распространенная модификация — Г-221. Для проведения технически правильной замены необходимо изучить следующие рекомендации производителя:

Замена генератора ВАЗ возможна при помощи агрегата от модификации 2105.Максимальный уровень тока — 55 А, что подходит для автомобилей с небольшим количеством потребителей. Замена не предполагает каких-либо модификаций или модификаций.

Допускается использование агрегата от ВАЗ 2106, максимальный уровень тока которого составляет 55 А. Главное, предварительно убедиться, что нет большого количества мощных потребителей. Для установки потребуется небольшая переделка креплений, которые у модели ВАЗ 2106 немного отличаются.
Для автомобилей с большим количеством потребителей подойдет агрегат, аналогичный установленному на ВАЗ 2107.Его максимальная мощность составляет 73 А. Опытные водители говорят, что в некоторых случаях сложно определиться, какой генератор лучше поставить на ВАЗ. Проблема как раз в невозможности точно определить требуемую потребляемую мощность в долгосрочной перспективе.
В случае повышенной нагрузки на генератор рекомендуется выбирать модель на Ниву. Он выдает почти 80 А, чего вполне достаточно для установки большого количества лампочек и усилителей. При его использовании есть только одно ограничение.На модель 2106 нельзя поставить мощный агрегат, не рассчитанный на такие мощности.
В крайнем случае допускается установка агрегата от модели 2110, мощность которой превышает 110 А. Использование такого генератора ВАЗ оправдано только в случае повышенных нагрузок.

После того, как автовладелец определит мощность, необходимо правильно установить прибор. Слесари автомобилей рекомендуют проявлять особую осторожность. Неправильная установка генератора приводит к множеству проблем при последующей эксплуатации.

Порядок замены генератора

Перед началом работ проверяется исправность реле регулятора. Желательно выбирать модель, в которой термокомпенсация максимально возможна. Эта характеристика позволяет моделям 2106-2107 без сбоев работать на повышенных оборотах. Особенно внимательно этот показатель стоит изучать, если эксплуатация ВАЗ 2106 или более поздних модификаций происходит в районах с жарким климатом.

Удаление сломанного устройства и установка нового не вызывает проблем, благодаря понятному способу монтажа.

Сложности появляются на этапе, когда нужно подключить новый генератор ВАЗ. Для начала производится отключение и последующая изоляция проводов, идущих от реле-регулятора. Дальнейшее подключение генератора ВАЗ 2108 выполняется следующим образом.

Провода, оформленные в виде кольцевой клеммы, подключаются к старому месту в ВАЗ 2108. Обязательно заизолировать серый провод, который никуда не подключается. Процедура установки завершается подключением желтого провода к клемме.Если автовладелец не смог найти прибор необходимой мощности, то может быть установлена модель от ВАЗ 2108 до ВАЗ 2106 при условии учета суммарной мощности потребителей.

Внимательное отношение и регулярные профилактические осмотры обеспечат длительную надежную работу машины. Даже при небольшом падении оборотов или проблемах на этапе запуска двигателя есть повод заглянуть под капот. Чем быстрее это будет сделано, тем меньше вероятность дальнейшего распространения проблемы.

Система питания автомобиля ВАЗ 2107 питается от аккумуляторной батареи, которая в свою очередь заряжается от генератора. В автомобилях ВАЗ 2107 разных годов выпуска и комплектаций предусмотрена установка двух типов генератора: 372.3701 или 9412.3701. они имеют ряд конструктивных особенностей, но в целом их установка и работа не отличаются.

Схема механической части ВАЗ 2107 предельно проста и в особых комментариях не нуждается.

Внешне отличия моделей выражаются в том, что у 9412.3701 крыльчатка ротора расположена внутри корпуса, а регулятор напряжения установлен в задней крышке. В остальном обе модели ничем не отличаются. На рисунке выше показаны основные элементы:

Контакт регулятора напряжения отмечен буквой «B».
Регулятор напряжения.
Контакт с маркировкой «30».
Контакт с пометкой «61».
Конденсатор.
Крышка (задняя).
Крышка (передняя).
Статор.
Шкив.
Шпилька крепления к регулировочной пластине.

Ротор приводится в движение от коленчатого вала двигателя с помощью ременной передачи. Установка генератора на блок цилиндров производится двумя болтами с гайками на 17 и 19. Один болт крепит корпус к двигателю, второй — к регулировочной пластине.

Схема электрических соединений для разных моделей генераторов имеет определенные отличия, обусловленные их конструктивными особенностями, в частности, расположением и маркировкой контактов и расположением выпрямительного блока.Для начала посмотрим, как выглядит схема подключения модели 372.3701.

Здесь цифрами от 1 до 6 обозначены основные элементы системы питания:

Аккумуляторная батарея.
Монтажный блок с реле и предохранителями.
Замок зажигания.
Измеритель для контроля напряжения (вольтметр).
Контрольная лампа зарядки аккумуляторной батареи.

У 9412.3701 схема подключения выглядит практически так же, за исключением разве что обозначения контактов.В механической части отличий нет вообще.

Принцип работы генератора заключается в преобразовании механической энергии в электрическую. Соответственно, для его эффективной работы необходимо обеспечить непрерывную передачу крутящего момента от двигателя ВАЗ 2107 к генератору. Это достигается за счет правильной регулировки натяжения приводного ремня, так как недостаточное натяжение приведет к проскальзыванию ремня и потере заряда аккумулятора. Особенно это критично при движении ночью, когда энергопотребление всех систем автомобиля ВАЗ 2107 имеет максимальное значение.

Для регулировки ослабьте оба крепежных болта генератора, натяните ремень монтировкой и зафиксируйте его положение гайкой на пластине. После этого проверяем степень натяжения: при нажатии на ремень между двумя шкивами прогиб должен составлять 10-17 мм. Процедура настройки повторяется до тех пор, пока не будет достигнуто указанное значение. По окончании регулировки затяните гайку на картере двигателя. На этом установка генератора на ВАЗ 2107 завершена.

Любой генератор предназначен для питания «своих потребителей» электрическим током, а также для зарядки аккумулятора.Генератор ВАЗ 2107 — устройство переменного тока модели 372.3701.

Это трехфазный синхронный электрический блок с разновидностью электромагнитного возбуждения. Он расположен с правой стороны двигателя и приводится в движение клиновым ремнем от коленчатого вала. Его основные составляющие — статор, ротор, а также отлитые из алюминиевого сплава крышки. знает случаи, когда вагоны комплектовались и продолжают комплектоваться прибором 9412.3701, имеющим ряд определенных конструктивных отличий.

Как производится замена генератора ВАЗ 2107

Замена генератора ВАЗ 2107 может производиться по ряду причин:

перегоревшие обмотки;
произошло межвитковое замыкание;
Дело сломалось и по другим причинам.

Замену лучше производить через днище автомобиля. Для его выполнения вам придется открутить и снять пыльник, защищающий машину. Поэтому в этой ситуации лучше использовать подъемник или смотровую яму.

Для начала снимаем минусовую клемму с АКБ.
Отсоедините штекер от клеммы «61» (схема в разделе чуть ниже) (на представленной фотографии термостат и аккумулятор сняты).

Снимаем изоляционную крышку и ключом на «десятку» отсоединяем клемму от клеммы «30». Снимаем проволоку.

Стреляем
Ключом на «17» откручиваем гайки и снимаем регулировочную пластину.
Откручиваем нижнюю гайку крепления, вытаскиваем втулку и болт.
Снимаем генератор.

Установите новое устройство в обратном порядке. Затем отрегулируйте натяжение ремня.

самостоятельный ремонт и сборка

Прежде чем приступить к ремонту данного устройства, следует посмотреть, как выглядит схема генератора ВАЗ 2107, его составные части и схема подключения. В процессе ремонта нам пригодится.

Снимаем агрегат с двигателя и гаечным ключом на «десятку» откручиваем гайку с вывода «30». Демонтируем конденсаторный провод.

Откручиваем винт крепления и снимаем конденсатор.

Снимите реле зарядки и соответствующую изолирующую шайбу.

Откручиваем гайку крепления со шкива.

Разбираем шкив и крыльчатку.

Снимите кольцо, установленное за ключом.

Снимите переднюю крышку с вала ротора

Снимите регулировочную шайбу (при установке не забудьте поставить обратно).

Ключом на 8 отверните гайки, удерживающие подшипник.

Снимите внешнюю и внутреннюю крышки подшипников.

Выбиваем подшипник.

Запрессовываем новый подшипник. Для этого нужно нанести несколько легких ударов через специальную оправку.

Выбиваем анкер из задней крышки.Снимаем вместе с задним подшипником.

Если вам необходимо заменить его, снимите его с вала ротора.

Откручиваем три гайки, которыми клеммы статора крепятся к диодному мосту.

Вытаскиваем из задней крышки три болта вместе со специальными изоляционными прокладками.

Лучше при необходимости заменить диодный мост в сборе. Очищаем все детали генератора от грязи, пыли и масла. Сборка производится в обратной последовательности.

Общая полезная информация

Генератор ВАЗ 2107 преобразует механическую энергию вращения коленчатого вала двигателя в электрическую энергию. Он также предназначен для питания всей бортовой сети, а также необходим для подзарядки аккумулятора. Для преобразования переменного тока в постоянный в установке установлено шесть диодов. Специальное реле-регулятор служит для поддержания напряжения на заданном уровне. Это устройство находится вне генератора.

При включении зажигания напряжение, проходя через контрольную лампу автомобиля, достигает регулятора, а от него передается на обмотку возбуждения.Он питается от трех диодов. Они расположены в выпрямительном блоке. Если при запуске контрольная лампа продолжает гореть, значит, аккумулятор недостаточен. Необходимо проверить, в каком состоянии находится напряжение бортовой сети. Если ниже нормы, то:

произошло короткое замыкание в сети;
возникла неисправность АКБ;
возникли неисправности автомобильного реле-регулятора;
Неисправности генератора ВАЗ 2107.

В этой ситуации следует проверить натяжение ремня, а также состояние его подшипника, убедиться в исправности реле-регулятора. Не лишним будет просмотреть срок годности и фактическое состояние аккумулятора.
