Схема подключения трехфазного электродвигателя на 220 (видео)
Трёхфазный двигатель незаменим для использования мощных устройств, работающих от сети 220. Устройство на три фазы в разы превосходит однофазный механизм. Правильная схема подключения трехфазного электродвигателя на 220, а также пусковые приборы, обмотки, необходимы для обеспечения высокой эффективности эксплуатации.
Метод включения электродвигателя на 220 вольт зависит от вида электропусковой системы. Типы соединений бывают следующие:
Использование магнитных пускателей
Довольно популярная модель присоединения электромоторов.

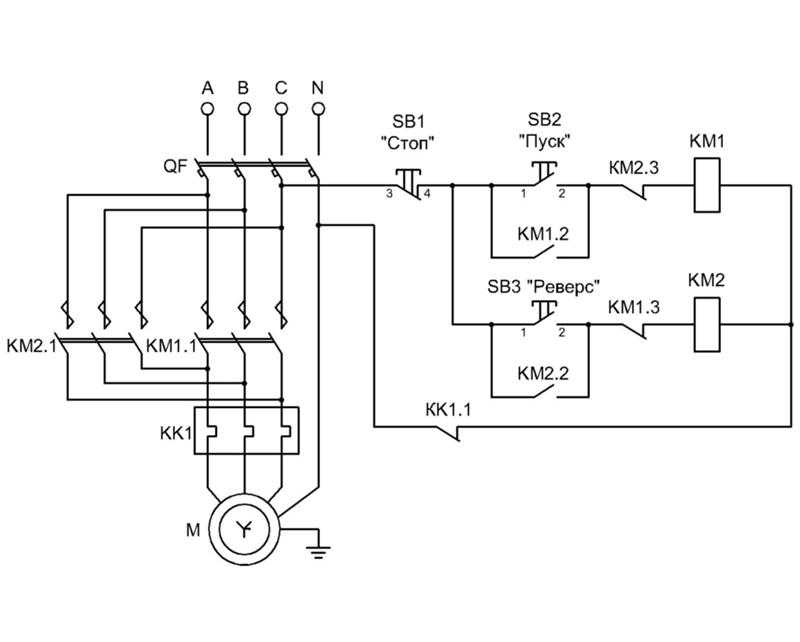

Подсоединение АД через магнитный контактор к сети 220
L1 –первый провод, L2 – вторая провод, L3 – третья провод, КМ – магнитный пускатель
Рассмотрим схему включения электродвигателя через магнитный контактор 220 подробней.
Три провода под напряжением проходят через пускатель. Для управления включением в сеть есть кнопка Пуск. А для выключения используется кнопка Стоп.
Кнопки можно вынести на пульт через провода.
Питание 220 цепи проходит с первого провода, то есть сL1 на нормально замкнутую фазу Стоп.
Бывают ситуации, когда пускатель не действует из-за подгорания контактов. Если включить Пуск, то произойдёт замыкание цепи питания катушки. Контакты пускателя замыкают, а на двигатель поступают три фазы. Подобные чертежи могут иметь ещё один добавочный контакт. Он называется блокировочный или контакт-самоподхвата.
Активируя пускатель кнопкой включения блокировочный контакт замыкается. А если он замкнут, то цепь питания катушки пускателя будет замкнутой, даже отжав кнопку пуска. Эксплуатация прибора будет происходить до выключения кнопки Стоп.
Пуск через двухполюсник
Под данным термином имеется в виду объем конденсатора, который зависит от вида подключения обмоток двигателя. При соединении треугольником ёмкость равняется 70 умножить на номинальную мощность мотора.
Соединение звездой
Подключение электродвигателя по схеме «звезда»
Сп пусковой конденсатор, Ср рабочий конденсатор, 1, 2, 3 начало обмоток, 4, 5, 6 концы обмоток
Выбор неправильного объёма в большую сторону приведет к тому, что мотор будет нагреваться. А недостаточная ёмкость снизит мощность. Поэтому подбирать ёмкость рекомендуется при включенном в сеть 220 конденсаторе, воспользовавшись щипцами. Прибор должен быть в обычном режиме.
Для определения пусковой ёмкости необходимо создать момент запуска. Объём впуска определяется суммой рабочего и пускового конденсатора.
При запуске без нагрузки, ёмкости пусковые одинаковы с рабочими. В таком случае в электропусковом конденсаторе необходимости нет. Схема становится проще и дешевле.
При нагрузке на впуске необходима дополнительная ёмкость. Большее отключение ёмкости увеличит момент запуска.
Дальнейшее увеличение уменьшает момент. Следовательно, электропусковая ёмкость превосходит рабочую в 2—3 раза. Общая продолжительность действия конденсатора несколько секунд.
Подключение через УЗО
УЗО является защитным устройством, которое отключает двигатель от сети 220.
УЗО имеет три фазы и четыре полюса. Во время соединения могут использоваться все полюсы, а могут подсоединяться три полюса, как показано на картинке выше.
Схема может быть двух вариантов.
Треугольник
Данная схема позволяет контролировать утечки тока на корпус. При подключении треугольником идут в ход фазные провода, а нейтральная клемма не подсоединены к обмоткам. При нормальной работе двигателя, УЗО не работает, так как оно измеряет векторную разность токов.
На схеме изображено подсоединение мотора способом звезда. Особенность подключения через УЗО— это количество проводов, которые входят и отходят. УЗО работает на 4 полюса, а нейтральная клемма присоединяется к отдельной клемме, расположенной со стороны рычага.
Ток пусковой нагрузки двигателя превышает его рабочую нагрузку в 4—5 раз, пока ротор не начинает вращаться. Тогда ток уменьшается. Для того чтобы избежать замыкания и обеспечить способность мотора запускаться, необходимо использовать УЗО.
Подключение звездой
Данный вид включения (2а) обеспечивает плавный пуск.
Начала обмоток статора соединить в одной точке, а концы обмоток соединяются с тремя фазами электропитания.
Пуск треугольником
Для достижения полной мощности двигателя необходимо подключение треугольником (2б).
Обмотки статора подсоединяется между собой. Начало следующей обмотки соединяется с концом предыдущей. К местам их соединения проводятся трехфазное питание 220.
На рисунке выше изображена схема включения «звезда треугольник». Редко используется для пуска двигателя.
Сначала применяется звезда на впуске, а в рабочем режиме треугольник. Таким образом, достигается максимальная мощность, но сложным исполнением.
Для функционирования необходимо 3 пускателя.
На первый подключается питание, которое соединяется с концом обмоток статора. Начало подсоединяется с другими двумя контакторами. Со второго устройства начало обмотки соединяется с другими фазами в треугольник. При запуске третьего устройства образуется звезда, закорачивая все провода.
Важно! Нельзя включать одновременно 2, 3-й пускатель, иначе может произойти аварийное отключение автоматической защиты. Необходимо сделать блокировку между ними.
Работает схема так: сначала пускатель подает сигнал на 3-йконтактор, при этом механизм начинает работать.Далее отключается третий контактор, а второй включается. Далее применяется треугольник. Отключает двигатель первый пускатель.
Трёхфазный двигатель может работать от сети 220 вольт по чертежу звезда треугольник. Но если розетка обычная бытовая, то необходим частотный преобразователь.
Внимание! Используя любой способ подключения, будьте предельно внимательны, так как неправильные соединения могут привести к сгоранию устройства.
Корректно подобранная схема соединения трехфазного электродвигателя на 220 обеспечит плавность пуска, стабильность и работы.
Как подключить трехфазный электродвигатель к однофазной сети 220 Вольт: tvin270584 — LiveJournal
Нельзя просто так взять и подключить трехфазный электродвигатель к однофазной сети 220 Вольт. Сначала нужно обеспечить смещение фазы. В противном случае двигатель не станет вращаться. В статье мастер сантехник расскажет, как подключить трехфазный электродвигатель к однофазной сети 220 Вольт.
Схемы подключения к сети
Для начала имеет смысл вспомнить схему подключения трехфазного двигателя к трехфазной сети.
Схема подключения трехфазного электродвигателя на 380 В по схеме «Звезда» и «Треугольник»
Для простоты восприятия магнитный пускатель и прочие узлы коммутации не изображены. Как видно из схемы, каждая обмотка мотора питается от своей фазы. В однофазной же сети, как следует из ее названия, «фаза» всего одна.
Но и ее достаточно для питания трехфазного электромотора. Взглянем на асинхронный двигатель, подключенный на 220 В.
Как подключить трехфазный электродвигатель 380 В на 220 В через конденсатор по схеме «Звезда» и «Треугольник»
Здесь одна обмотка трехфазного электромотора напрямую включена в сеть, две остальные соединены последовательно, а на точку их соединения подается напряжение через фазосдвигающий конденсатор С1. С2 является пусковым и включается кнопкой с самовозвратом только в момент пуска: как только двигатель запустится, ее нужно отпустить.
Схема соединения электролитических конденсаторов
Для того чтобы заставить двигатель вращаться в другую сторону, достаточно «перевернуть» фазу, поступающую на точку соединения обмоток.
Реверсирование трехфазного двигателя на 380 В, работающего в однофазной сети
Здесь следует заметить, что практически любой трехфазный двигатель — реверсный, но выбирать направление вращения мотора нужно перед его пуском.
Подключение трехфазного двигателя к однофазной сети по схеме «Звезда»
Схема подключения звезды показана на картинке.
Схема подключения трехфазного электродвигателя 380 В на 220 В через конденсатор по схеме «Звезда»
Концы обмоток собраны в одну точку горизонтальными перемычками внутри клеммной коробки. На нее никакие внешние провода не подключены.
Фаза (через автоматический выключатель) и ноль бытовой проводки подаются на две разные клеммы начал обмоток. К свободной клемме (на рисунке Н2) подключена параллельная цепочка из двух конденсаторов: Cp — рабочий, Сп — пусковой.
Рабочий конденсатор соединен второй обкладкой жестко с фазным проводом, а пусковой — через дополнительный выключатель SA.
При запуске электродвигателя ротор необходимо раскрутить из состояния покоя. Он преодолевает усилия трения подшипников, противодействия среды. На этот период требуется повысить величину магнитного потока статора.
Делается это за счет увеличения тока через дополнительную цепочку пускового конденсатора. После выхода ротора на рабочий режим его нужно отключить. Иначе пусковой ток перегреет обмотку двигателя.
Выполнять отключение цепочки пуска простым переключателем не всегда удобно. Для автоматизации этого процесса используют схемы с реле или пускателями, работающими по времени.
Среди мастеров самодельщиков пользуется популярностью кнопка пуска от советских стиральных машин активаторного типа. У нее встроено два контакта, один из которых после включения отключается автоматически с задержкой: то, что надо в нашем случае.
Если приглядитесь внимательно на принцип подачи однофазного напряжения, то увидите, что 220 вольт приложены к двум последовательно подключенным обмоткам.
Их общее электрическое сопротивление складывается, ослабляя величину протекающего тока.
Подключение трехфазного двигателя к однофазной сети по схеме звезды используется для маломощных устройств, отличается повышенными потерями энергии до 50% от трехфазной системы питания.
Подключение трехфазного двигателя к однофазной сети по схеме «Треугольник»
Подключение электродвигателя по этому способу предполагает использование той же внешней цепочки, что и у звезды. Фаза, ноль и средняя точка нижних обкладок конденсаторов монтируются последовательно на три перемычки клеммной коробки.
Схема подключения трехфазного электродвигателя 380 В на 220 В через конденсатор по схеме «Треугольник»
За счет переключения выводов обмоток по схеме треугольника подводимое напряжение 220 создает больший ток в каждой обмотке, чем у звезды. Здесь меньшие потери энергии, выше КПД.
Подключение двигателя по схеме треугольника в однофазной сети позволяет полезно использовать до 70-80% потребляемой мощности.
Для формирования фазосдвигающей цепочки здесь требуется использовать меньшую емкость рабочих и пусковых конденсаторов.
При включении двигатель он может начать вращение не в ту сторону, которая требуется. Нужно сделать ему реверс.
Емкости фазосдвигающего и пускового конденсаторов
Для подсчета емкости фазосдвигающего конденсатора нужно воспользоваться несложной формулой:
- С1 = 2800/(I/U) — для включения по схеме «Звезда»;
- С1 = 4800/(I/U) — для включения по схеме «Треугольник».
Здесь:
- С1 — емкость фазосдвигающего конденсатора, мкФ;
- I — номинальный ток одной обмотки двигателя, А;
- U — напряжение однофазной сети, В.
Но что делать, если номинальный ток обмоток неизвестен? Его можно легко рассчитать, зная мощность мотора, которая обычно нанесена на шильдик устройства.
Для расчета воспользуемся формулой:
I = P/1,73*U*n*cosф
Где:
- I — потребляемый ток, А;
- U — напряжение сети, В;
- n — КПД;
- cosф — коэффициент мощности.
Емкость пускового конденсатора С2 выбирается в 1,5−2 раза больше емкости фазосдвигающего.
Рассчитывая фазосдвигающий конденсатор, нужно иметь в виду, что двигатель, работающий не в полную нагрузку, при расчетной емкости конденсатора может греться. В этом случае номинал его нужно уменьшить.
Эффективность работы
К сожалению, трехфазный двигатель при питании одной фазой развить свою номинальную мощность не сможет. Почему? В обычном режиме каждая из обмоток двигателя развивает мощность в 33,3%.
При включении мотора, к примеру, «треугольником» лишь одна обмотка С работает в штатном режиме, а в точке соединения обмоток В и С при правильно подобранном конденсаторе напряжение будет в 2 раза ниже питающего, а значит, мощность этих обмоток упадет в 4 раза — т. е. всего 8,325% каждая.
Произведем несложный подсчет и рассчитаем общую мощность:
33,3 + 8,325 + 8,325 = 49.95%
Итак, даже теоретически трехфазный двигатель, включенный в однофазную сеть, развивает лишь половину своей паспортной мощности, а на практике эта цифра еще меньше.
Видео
В сюжете — Как подключить электродвигатель на 220 вольт
В сюжете — Как подключить трёхфазный двигатель в одну фазу
В сюжете — «Ламповый» метод подключения трехфазного двигателя к сети 220 вольт
В продолжение темы посмотрите также наш обзор Как сделать сверлильный станок из двигателя от стиральной машины и домкрата
