Схема подключения автомата и узо. Схема подключения УЗО и автоматов: правильный монтаж защитных устройств

Как правильно подключить УЗО и автоматы в электрощитке. Какие ошибки могут возникнуть при монтаже защитных устройств. Как выбрать подходящее УЗО для дома или квартиры. Какие схемы подключения УЗО и автоматов существуют.

Принцип работы и назначение УЗО

Устройство защитного отключения (УЗО) — это важный элемент системы электробезопасности в доме или квартире. Его основная задача — защита людей от поражения электрическим током при прикосновении к токоведущим частям или при появлении тока утечки.

Как работает УЗО? Устройство постоянно измеряет и сравнивает токи, протекающие по фазному и нулевому проводникам. В нормальном состоянии эти токи равны. При возникновении утечки тока на землю появляется разница между входящим и выходящим током. Если эта разница превышает установленный порог срабатывания, УЗО мгновенно отключает подачу электроэнергии.

В каких случаях срабатывает УЗО?

• При повреждении изоляции и контакте человека с токоведущими частями
• При пробое на корпус электроприбора
• При неправильном подключении проводников
• При обрыве нулевого рабочего проводника

Таким образом, УЗО обеспечивает надежную защиту от поражения электрическим током и возникновения пожара из-за утечек тока.

Виды и характеристики УЗО

При выборе УЗО для дома или квартиры важно учитывать несколько основных характеристик:

Количество полюсов

УЗО бывают двухполюсными (для однофазных сетей 220В) и четырехполюсными (для трехфазных сетей 380В). Для квартиры обычно достаточно двухполюсного УЗО.

Номинальный ток

Это максимальный рабочий ток, на который рассчитано устройство. Выбирается исходя из нагрузки защищаемой линии. Типичные значения — 16, 25, 32, 40, 63А.

Ток утечки (чувствительность)

Это пороговое значение дифференциального тока, при котором срабатывает УЗО. Для бытового применения обычно используют УЗО с током утечки 30 мА.

Тип УЗО

Наиболее распространены УЗО типа AC (реагируют на переменный ток утечки) и A (реагируют на переменный и пульсирующий постоянный ток утечки).

При выборе УЗО важно правильно определить необходимые характеристики с учетом особенностей электропроводки и подключаемых устройств. Это обеспечит надежную защиту от поражения током.

Схемы подключения УЗО в электрощитке

Существует несколько основных схем подключения УЗО в электрощитке. Выбор конкретной схемы зависит от особенностей электропроводки и требований к защите.

Одноуровневая защита

В этой схеме устанавливается одно УЗО на вводе, которое защищает всю электропроводку квартиры или дома. Основные особенности:

• Простота монтажа и низкая стоимость
• Защита всей электропроводки одним устройством
• При срабатывании УЗО отключается вся электросеть

Селективная защита

В этой схеме используется несколько УЗО, установленных каскадом. Основные преимущества:

• Более точная локализация места утечки
• При срабатывании отключается только часть сети
• Возможность установки УЗО с разной чувствительностью

Зонная защита

УЗО устанавливаются на отдельные группы потребителей (освещение, розетки, силовое оборудование). Это позволяет:

• Обеспечить независимую защиту разных зон
• Повысить надежность всей системы
• Упростить поиск неисправностей

Выбор оптимальной схемы подключения УЗО зависит от конкретных условий и требований к электробезопасности. В сложных случаях рекомендуется обратиться к профессиональному электрику.

Правила подключения УЗО и автоматов

Правильное подключение УЗО и автоматических выключателей — залог надежной работы системы защиты. Вот основные правила, которых следует придерживаться:

1. УЗО всегда устанавливается после вводного автомата и счетчика электроэнергии.
2. Питающий провод подключается к верхним клеммам УЗО. Нижние клеммы соединяются с нагрузкой.
3. Нулевой рабочий проводник (N) и фазный проводник (L) подключаются строго на соответствующие клеммы УЗО.
4. Запрещается подключать к УЗО заземляющий проводник (PE).
5. Автоматические выключатели устанавливаются после УЗО для защиты отдельных линий.
6. Суммарный номинальный ток автоматов не должен превышать номинальный ток УЗО.
7. При использовании нескольких УЗО необходимо обеспечить их селективность.

Соблюдение этих правил обеспечит корректную работу защитных устройств и повысит безопасность электропроводки.

Типичные ошибки при подключении УЗО

При монтаже УЗО и автоматических выключателей нередко допускаются ошибки, которые могут привести к некорректной работе защиты или даже создать опасную ситуацию. Рассмотрим наиболее распространенные ошибки:

Неправильное подключение проводников

Одна из самых частых ошибок — перепутывание фазного и нулевого проводников при подключении к УЗО. Это может привести к тому, что устройство не будет срабатывать при возникновении утечки тока.

Подключение заземления к УЗО

Заземляющий проводник (PE) не должен проходить через УЗО. Его подключение к устройству может вызвать ложные срабатывания.

Неправильный выбор номинала УЗО

Использование УЗО с номинальным током, не соответствующим нагрузке, может привести к частым ложным срабатываниям или, наоборот, к отсутствию защиты при реальной опасности.

Отсутствие селективности

При использовании нескольких УЗО в системе необходимо обеспечить их селективность. Иначе при возникновении утечки могут сработать все устройства одновременно.

Некачественные соединения

Плохой контакт в местах соединения проводников может вызывать нагрев и повреждение изоляции, что приведет к срабатыванию УЗО.

Избежать этих и других ошибок поможет тщательное планирование электропроводки и соблюдение всех правил монтажа. В сложных случаях лучше обратиться к профессиональному электрику.

Проверка и тестирование УЗО

Регулярная проверка работоспособности УЗО — важная часть обеспечения электробезопасности. Как правильно тестировать УЗО?

Встроенная кнопка тестирования

Большинство современных УЗО оснащены кнопкой «Тест». При ее нажатии имитируется ток утечки, и устройство должно сработать. Эту проверку рекомендуется проводить не реже одного раза в месяц.

Использование специальных тестеров

Для более точной проверки используются специальные приборы — тестеры УЗО. Они позволяют измерить реальный ток и время срабатывания устройства.

Что проверять при тестировании?

• Время срабатывания УЗО (не должно превышать 30 мс для бытовых устройств)
• Ток срабатывания (должен соответствовать номинальному значению)
• Отсутствие ложных срабатываний при нормальной работе

Если при проверке выявлены отклонения от нормы, УЗО следует заменить. Помните, что исправное УЗО — это гарантия вашей безопасности при использовании электроприборов.

Совместное использование УЗО и автоматических выключателей

Для обеспечения комплексной защиты электропроводки часто используют совместную установку УЗО и автоматических выключателей. Каковы особенности такого подхода?

Функции защитных устройств

УЗО защищает от токов утечки и поражения электрическим током, а автоматические выключатели — от перегрузок и коротких замыканий. Их совместное использование обеспечивает полноценную защиту.

Схемы подключения

Существует два основных варианта подключения:

• УЗО устанавливается до группы автоматов (обеспечивает общую защиту от утечек)
• УЗО устанавливается после отдельного автомата (защищает конкретную линию или прибор)

Выбор номиналов

При совместной установке важно правильно выбрать номиналы устройств:

• Номинальный ток УЗО должен быть не меньше суммарного тока подключенных автоматов
• Ток срабатывания УЗО должен быть в 3-5 раз больше номинального тока автомата

Правильное сочетание УЗО и автоматических выключателей позволяет создать надежную и эффективную систему защиты электропроводки.

Схема подключения УЗО и автоматов

Чтобы защитить людей от поражения электротоком в электрических щитках устанавливаются автоматы и устройства защитного отключения. Эффективность работы защиты повышает специальная схема подключения УЗО и автоматов, предполагающая их совместное использование. Для того, чтобы правильно подключить защитные устройства, нужно знать характеристики проводов и кабелей электрической сети, а также суммарное значение мощности установленных приборов и оборудования.

Содержание

Установка УЗО в квартире

Принцип работы устройства защитного отключения состоит в сравнении потенциалов дифференциального тока, проходящего через него. С этой целью значение потенциала постоянно измеряется на входе и выходе прибора. В нормальном состоянии векторные токи, проходящие в обоих направлениях по фазному и нулевому проводу, будут равны нулю.

В однофазных схемах электросетей такие измерения выполняются на двух проводниках, а в трехфазных их количество увеличивается на число фаз. Нужно знать принцип действия, перед тем как подключить УЗО в квартире и ввести его в эксплуатацию. Срабатывание защитного устройства произойдет в том случае, когда возникнет разница между входящим и выходящим током.

Для определенных видов оборудования это различие может быть ограничено определенными рамками. В некоторых случаях диапазон разницы потенциалом устанавливается произвольно, в разумных пределах. Сравнение токов производится дифференциальным трансформатором, входящим в состав защитного устройства.

Помимо утечки тока прибор срабатывает в следующих случаях:

• Повреждена внешняя изоляция или проводники контактируют с заземленным корпусом.
• Поменялись местами заземляющий и рабочий нулевой, а также фазный и нулевой проводники, после чего произошло касание их под напряжением.
• Обрыв нулевого рабочего проводника, расположенного до и после защитного устройства.

Для решения проблемы, как подключить УЗО в щитке используется два провода. Первый проводит ток к нагрузке, а второй отводит ток от потребителя по внешней цепи. При появлении утечки возникает разница токов. Далее, сопоставляется фактическая утечка и ее допустимая величина. Если полученная разница будет выше номинального показателя, предусмотренного параметрами УЗО, то в этом случае срабатывает функция аварийного отключения. Таким образом, прибор защищает всю сеть, имеющуюся в квартире.

При выборе УЗО необходимо обращать внимание на его технические характеристики. Если в квартире проложена двухфазная электрическая сеть с напряжением 220 вольт, то вполне подойдет двухполюсное УЗО, в котором имеется фаза и ноль. Если же цепь состоит из трех фаз, тогда используется четырехполюсное устройство. Кроме того, необходимо учитывать значение тока отсечки, а также номинального и дифференциального тока. Эти показатели влияют на нормальную работу УЗО и своевременное отключение цепи.

Как подключить УЗО и автоматы в квартире

Для того, чтобы включить защитное устройство в общую цепь необходимо соблюдать определенный порядок действий. Подключение следует начинать с монтажа защитного устройства. Крепление УЗО производится с помощью встроенной DIN-рейки, расположенной в электрическом щитке. Защитное устройство удерживается с помощью тыльных защелок в специальных перфорированных отверстиях. Маркировка верхних и нижних клемм проводов фазы и нуля производится соответствующими буквами L и N. Вводный силовой кабель подключается сверху, а вывод к потребителям – снизу.

Схема подключения УЗО и автоматов осуществляется следующим образом:

• Вначале производится соединение вводного автомата и наружного силового кабеля. При выборе автомата учитывается максимальный ток в соответствии с предполагаемыми нагрузками в конкретной квартире.
• Далее устанавливается счетчик расхода электроэнергии. Через него происходит дальнейшая передача напряжения к верхним клеммам защитного устройства.
• Из нижних клемм УЗО отходят кабели, соединяющиеся с нагрузками. Обязательным условием нормального функционирования защитного устройства является правильное соединение фазных и нулевых проводов.
• Далее можно выполнять совместное подключение автоматов и УЗО.

Отдельно подключаются автоматы, предназначенные для защиты техники с большой мощностью. В данной схеме УЗО и автоматические выключатели соединяются между собой соответствующими фазными и нулевыми кабелями.

Подключение УЗО в двухфазную сеть

Основной целью УЗО является отключение техники и оборудования при утечке на корпус электрического тока. Эти приборы часто используются в старых домах и квартирах с двухфазной цепью и отсутствием заземления. В таких случаях правильное подключение УЗО зависит от разводки имеющейся электрической сети.

В первом варианте устанавливается одно защитное устройство, обеспечивающее одноуровневую защиту. Для этого подбирается УЗО с высокой мощностью из расчета общей нагрузки всех имеющихся потребителей. Выходные клеммы УЗО соединяются с автоматическими выключателями, после чего электрический ток подается на розетки, выключатели и к другим потребителям.

Данная схема подключение автомата и УЗО отличается простотой и компактностью. Она полностью компенсирует отсутствие обычного заземления. Однако, при выходе из строя любого электроприбора, подача электроэнергии полностью прекращается. Такая одноуровневая защита может устанавливаться отдельно для потребителей большой мощности, чтобы своевременно отключить в случае аварии. Как правило, в подобной схеме применяется УЗО двухполюсное на 15 ампер.

В другом варианте, использование многоуровневой защиты предусмотрено для каждого отдельного участка. Данная схема применяется совместно с заземлением. Несмотря на высокую стоимость и сложность подобных систем, они обладают серьезным преимуществом, делая автономным каждый участок. В этом случае отключается только одно устройство, а все остальные приборы продолжают нормально работать.

Таким образом, схема подключения УЗО и автоматов, обеспечивает нормальную работу всех приборов и оборудования, надежно защищает людей от поражения электротоком.

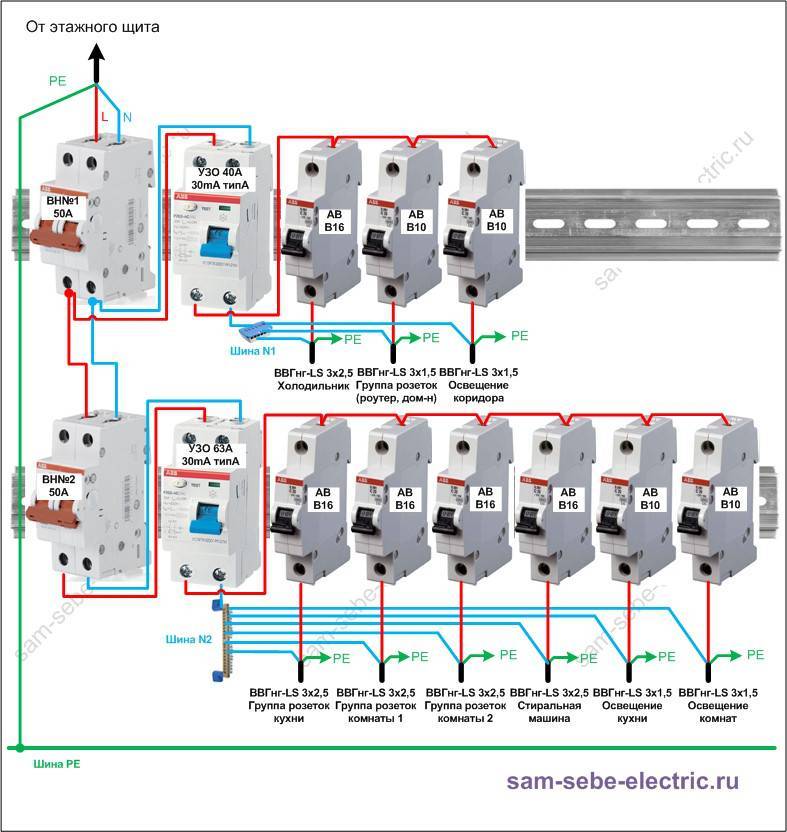

Как подключить группы УЗО с автоматами

В процессе эксплуатации сами устройства защитного отключения требуют защиты от перепадов напряжения, коротких замыканий и последствий их негативного воздействия. Решить эту проблему возможно путем установки в электрическую цепь автоматических выключателей. Поэтому вопрос, как подключить УЗО и автоматы в том числе в электрощитке, приобретает особую актуальность. Использование дополнительной защиты усиливает электробезопасность при пользовании мощной бытовой техникой и оборудованием.

Представленная схема вполне подходит для монтажа средств защиты в распределительном щитке. Заземляющий проводник РЕ обозначен линией желто-зеленого цвета. Пунктирные зеленые линии соответствуют заземляющим кабелям, используемым при подключении сложных бытовых устройств. Как правило с УЗО используется несколько автоматов. Поэтому сумма токов автоматических выключателей должна быть равной сумме токов защитных устройств.

Подключение УЗО и автоматов рекомендуется выполнять по определенным правилам:

• УЗО следует устанавливать перед автоматическим выключателем.
• При однофазном подключении провод питания всегда подводится к верхней клемме. Установка питающего провода снизу приведет к поломке устройства.
• Подключение УЗО в двух- или трехфазную сеть осуществляется по отдельным схемам, используя варианты с заземлением и без заземления.
• Во время подключения электрическая сеть должна быть полностью обесточена.
• Узо с низкими номиналами, предназначенными для отдельных линий, нельзя устанавливать в общую сеть. Под влиянием перегрузок повышается вероятность утечек тока и коротких замыканий.
• Подключенное защитное устройство нужно обязательно протестировать. С этой целью включается автомат, на котором создается определенная нагрузка. Если подключенный электроприбор не вызывает каких-либо изменений, значит электромонтажные работы выполнены правильно.

Как правильно подсоединить УЗО

Многие домашние мастера задумываются над вопросом, как правильно подключить и как расключить УЗО, не допустив при этом серьезных ошибок. Очень часто после монтажа работа защитного устройства происходит с нарушениями. Оно периодически отключается без видимых причин, когда утечки тока отсутствуют, а нагрузка находится в пределах нормы. Некоторые пользователи считают неисправным само устройство и покупают новый прибор.

Однако часто проблема заключается вовсе не в устройстве, а в неправильном монтаже и других ошибках, допущенных при подключении. Наиболее распространенной ошибкой считается соединение нулевого рабочего проводника с открытыми частями электроустановок. Ложное срабатывание происходит и при его соединении с нулевым защитным проводником. В некоторых случаях нагрузка ошибочно подключается к нулевому рабочему проводнику. В этом случае для УЗО ток нагрузки становится дифференциальным, что приводит к незапланированному срабатыванию устройства.

Особое внимание следует проявлять при подключении двух защитных устройств и более. Необходимо проверять выходные провода, избегать лишних перемычек и других неправильных соединений.

Схема подключения УЗО как правильно подключить УЗО без заземления примеры советы
