Подключение бактерицидного облучателя | Проектирование электроснабжения

При проектировании лечебных учреждений и различных помещений приготовления пищи приходится подключать бактерицидные облучатели. Бактерицидный облучатель представляет из себя обычный светильник, но требует к себе особого внимания при подключении.

В бактерицидном светильнике установлены ультрафиолетовые лампы, которые испускают ультрафиолетовые лучи. Применяют данные облучатели для обеззараживания помещений.

В основном распространены одноламповые и двухламповые бактерицидные облучатели. Ламы могут быть экранированные и открытые.

В этой статье я рассмотрю подключение бактерицидного облучателя ОБН-150. Он имеет две лампы: одна открытая, вторая с защитным экраном. Экранированную лампу можно включать в присутствии людей, она облучает лишь верхние слои воздуха. Открытую лампу включать в присутствии людей запрещается.

Схема включения бактерицидного облучателя представлена ниже. Здесь соблюдены все требования нормативных документов.

Схема подключения бактерицидного облучателя ОБН-150

Согласно ТКП 45-4.04-86-2007 (Здания и помещения лечебно-профилактических организаций. Электрические системы. Правила проектирования) выключатель верхней (экранированной) лампы SF1 должен  быть установлен в облучаемом помещении, выключатель нижней (незащищенной) ламы SF2 устанавливается у входа в облучаемое помещение и блокируется со световым указателем «Не входить».

Выключатели для управления бактерицидными лампами должны устанавливаться со стороны противоположной выключателя освещения, по-видимому, для исключения случайного включения бактерицидных ламп. При этом выключатели должны иметь соответствующие надписи либо отличительную окраску.

Бактерицидные светильники допускается подключать от щитков освещения. Я всегда стараюсь их подключать от силовых щитков.

Если у вас бактерицидный светильник с защищенной лампой, например ОБН-75, то я считаю данные требования можно не выполнять. Достаточно выключатель облучателя выделить от выключателя освещения. При такой эксплуатации бактерицидного светильника нижние слои обеззараживаются за счет конвенции воздуха.

Содержание

Советую почитать:
Изготовление и применение антикороновирусной лампы / Хабр
Ультрафиолетовая бактерицидная лампа может применяться для дезинфекционной обработки помещений как одна из мер против короновируса.

«Эффект обеззараживания основан на прямом губительном воздействии ультрафиолетовых лучей в спектре с длиной волны 200—300 нм и максимумом бактерицидного действия 260 нм … ультрафиолетовые лучи могут воздействовать не только на обычные бактерии, но и на споровые организмы и вирусы» — Справочник химика [1].

Подробную информацию об использовании ультрафиолетового излучения для обеззараживания можно найти в [2].

Профессиональные бактерицидные установки стоят недешево и предназначенные для них лампы в обычный патрон не вкрутишь. В этой статье пойдёт речь об изготовлении и применении недорогой бактерицидной лампы со стандартным патроном Е27 или Е14 с питанием от сети 220В на основе УФ лампы с цоколем 2G7 или G11 и электронного балласта б/у энергосберегающей лампы.



Меры предосторожности при использовании УФ-лампы.

  1. Воздействие ультрафиолетового излучения на кожу приводит к ожогам разной степени, может вызывать рак кожи. При облучении глаз вызывает ожог роговицы. Ультрафиолет коротковолнового диапазона (100—280 нм) может проникать до сетчатки глаза. Обработка помещений должна проводиться только без людей!
  2. При работе УФ ламп образуется озон, обладающий высокой токсичностью. После обработки помещение необходимо проветрить. Это не относится к УФ лампам из увиоливого стекла, не генерирующим озон по причине поглощения стеклом спектра излучения, создающего молекулы озона.
  3. Многие полимеры, используемые в товарах широкого потребления, деградируют под действием УФ-света. Не рекомендуется надолго оставлять изделия из полимеров вблизи работающих УФ ламп.

В зависимости от соотношения мощностей УФ лампы и электронного балласта, возможны 3 варианта:
  1. Если мощность лампы и балласта совпадают, задача проста: подключить лампу к балласту и прикрепить к корпусу.
  2. Если мощность лампы больше мощности балласта, если повезёт, работать будет, но не на полную мощность, а в соответствии с мощностью балласта. Балласт ограничивает выходной ток, поэтому подключение ламп избыточной мощности не выведет его из строя.
  3. Если мощность лампы меньше — требуется вмешательство в конструкцию балласта с целью уменьшения мощности. Об этом — следующий раздел.

Устройство и работа электронных балластов.


На эту тему написано немало статей. Рассмотрим первую схему из статьи «Схемы, устройство и работа энергосберегающих ламп» [3].


Рисунок 1: cхема электронного балласта лампы.

Из всех элементов схемы нас интересуют:

  1. Лампа. На схеме обозначены её катоды LMP1, LMP2. Сюда будем подсоединять УФ-лампу.
  2. Пусковой конденсатор С3. Во время запуска, напряжение на конденсаторе C3 достигает порядка 600В. Если колба энергосберегающей лампы была повреждена, вероятен выход из строя конденсатора C3 и транзисторов. Поэтому, при использовании балласта от неисправной лампы, необходимо проверить их исправность. Да и все остальные детали желательно проверить до первого включения.
  3. Терморезистор RT1 с положительным температурным коэффициентом сопротивления, также называемый позистором или PTC. Устанавливается в некоторых лампах. Он предотвращает перенапряжение на выходе преобразователя: в момент поджига лампы он холодный и протекающий через него ток разогревает катоды лампы, чтобы облегчить запуск, снизить износ, потом PTC нагревается, увеличивает своё сопротивление и не препятствует дальнейшей работе лампы.
  4. Предохранитель F1, необходимый для обеспечения пожаробезопасности.
  5. Выходной дроссель L1. Ограничивает ток через лампу.
  6. Трансформатор обратной связи TR1. Намотан на ферритовом кольце и является насыщающимся. От его параметров зависит частота генерации, а от неё — индуктивное сопротивление дросселя и ток через лампу.

Напряжение на лампе зависит от её характеристик и остаётся почти постоянным в рабочем режиме, поэтому для изменения мощности нужно менять ток.

В документе «Electronic Lamp Ballast Design» [4] приведена методика расчёта электронных балластов при разработке с нуля. При переделке готовых электронных балластов пригодятся формулы:

  1. Формула (1) на с. 3 — зависимость индуктивного сопротивления от частоты.
  2. Формула (3) на с. 3, и ненумерованная чуть ниже, связывающие индуктивность дросселя и ток через лампу.
  3. Формула (16) на с.8, определяющая частоту генерации.
  4. Формула (18) на с.10, связывающая ток протекающий через лампу с числом витков первичной обмотки и периметром сердечника трансформатора обратной связи. Ток протекающий через лампу равен току первичной обмотки.

    Из этих формул следует, что ток через лампу обратно пропорционален числу витков первичной обмотки трансформатора обратной связи. Чтобы уменьшить ток, нужно домотать больше витков. А увеличивать ток нежелательно — могут не выдержать транзисторы и другие детали.

  5. Формула (6) на с.7 — напряжение на вторичной обмотке трансформатора обратной связи, которое не должно превышать максимальное напряжение базы транзистора.
  6. Лучше добавить обратные диоды в базовые цепи транзисторов, чтобы они не вышли из строя от превышения напряжения базы после домотки трансформатора. Это, вероятно, было причиной неудачи с первым вариантом доработанного балласта: он сгорел с бабахом. Обуглились все резисторы в цепях баз, пробило транзисторы. Дешевая китайская схема, значит, была рассчитана впритык. Шунтирование эмиттерных переходов обратными диодами, которые показаны на схеме красным цветом, предотвратит пробой.

Методика переделки электронных балластов под любую нужную мощность (в меньшую сторону)

  1. Определение тока. Измерьте напряжение U на штатной колбе б/у лампы, мощность которой P1 указана на корпусе. Ток I1 = P1 / U1. Если колба б/у лампы неисправна, примем допущение, что напряжение U1 на старой и новой U2 лампах примерно равны U1 = U2. Ток УФ-лампы I2 = P2 / U2. Соотношение токов I1/I2 определяет изменение числа витков первичной обмотки трансформатора обратной связи.
  2. Домотка первичной обмотки трансформатора обратной связи. Посчитайте количество витков первичной обмотки Np. Нужно домотать N = Np * (I1/I2 — 1) витков.
  3. Добавление обратных диодов в базовые цепи транзисторов. Напряжение и ток диодов малы, поэтому годятся почти любые быстрые диоды. Например, UF4007 или аналогичные, из других б/у балластов.
  4. Добавление терморезистора (если его не было) параллельно пусковому конденсатору.
  5. Добавление предохранителя F1 (если его не было). Номинальный ток предохранителя Iпр = 2P / Uсети выбирается по расчетному току нагрузки с учетом пусковых токов. Можно брать из других б/у балластов такой же или большей мощности.
  6. Испытание. Проводить в защитных очках.
    1. Временно подключить УФ-лампу. При первом включении подсоединить лампу накаливания мощностью 60-100 Вт последовательно с фазой питающей сети для предотвращения выхода из строя балласта в случае допущенных ошибок.
    2. Кратковременно включить питание без добавочной лампы, измерить ток, сравнить с рассчитанным.
    3. Сравнить реальную мощность на лампе с номинальной.
    4. Если номинальная мощность превышена на 2Вт и более, домотать ещё 1 виток первичной обмотки трансформатора обратной связи и повторить этот пункт.

Методика изготовления бактерицидной лампы

  1. Разборка лампы. Подогрейте корпус феном в области шва чтобы пластмасса стала эластичнее, просуньте тупой нож или плоскую отвёртку и отожмите защёлки.
  2. Доработка балласта — описана выше, делается при несовпадении мощностей УФ-лампы и балласта.
  3. Удаление колбы. Отсоедините выводы колбы от платы балласта. Подогрейте феном клей, которым приклеена колба, и расковыряйте его ножом, чтобы отделить колбу от корпуса.
  4. Доработка корпуса и установка УФ-лампы. Конкретные действия зависят от конструкции корпуса. В моём случае оказалось достаточно срезать часть пластика и сделать отверстия для выводов УФ-лампы. После припаивания проводов УФ лампа оказалась достаточно хорошо зафиксирована. Если планируется замена УФ-ламп, установите патрон.
  5. Сборка лампы. Проложите прокладку из изолирующего материала между платой и выводами УФ-лампы / патрона и соедините половинки корпуса.

Демонстрация предложенной методики.


Лампа ультрафиолетовая ESL-PL-9/UVCB/2G7/CL (аналог ДКБУ-9) мощностью 9Вт. Напряжение в лампе 60±6В.

Электронный балласт от лампы Happy Light мощностью 15 Вт. Колба неисправна.

I1 = 15 / 60 = 0,25 A
U1 = U2
I2 = 9 / 60 = 0,15 A
N = 4,67 округляется до 5 витков

Измеренное значение мощности 8,08Вт отличается в меньшую сторону от номинальных 9 Вт, что допустимо, т. к. незначительно влияет на эффективность и не снижает надёжность.


Рисунок 2: Крышка корпуса до доработки


Рисунок 3: Трансформатор обратной связи с домотанной первичной обмоткой.


Рисунок 4: Тестовое подключение УФ-лампы к балласту.


Рисунок 5: Подключение щупов осциллографа.


Рисунок 6: Осциллограммы тока и напряжения.


Рисунок 7: Осциллограмма мощности.


Рисунок 8: Доработанная крышка корпуса с установленной УФ-лампой


Рисунок 9: Окончательное подключение УФ-лампы к балласту.


Рисунок 10: Готовая лампа.


Рисунок 11: Работающая лампа.

Как подключить бактерицидную лампу к сети схема?

Ультрафиолет можно применять в самых разнообразных целях, а получать не только от солнца. Так называемые ультрафиолетовые бактерицидные ртутные лампы получили огромное распространение в медицине и косметологии. Но и в домашнем хозяйстве, такой девайс, очень даже может пригодиться. Описана простая и понятная схема запуска, дешевой бактерицидной лампы типа ДРТ-125.

Бактерицидная лампа ДРТ-125 схема подключения:

Получить жесткое ультрафиолетовое излучение можно при помощи специального излучателя. Есть уже готовые ультрафиолетовые лампы, но не всегда они удовлетворяют необходимым условиям (к примеру, не тот спектр или малая мощность). Для того чтобы собрать бактерицидную лампу вам нужно раздобыть излучатель типа ДРТ-125 или подобный ему,  и подключить его по специальной схеме.

как подключить бактерицидную лампу к сети схема

ДРТ-125, внешний вид самой лампы.как подключить бактерицидную лампу к сети схемаСхема подключения бактерицидной лампы.

  • L1 – Дроссель 220-240 В. 50 Гц. 4 Вт. 0,17А. tw 105 ∆t60 (номинал списан с корпуса используемого дросселя)
  • C1  – Неэлектролитический конденсатор 220 пФ 400В  – его не обязательно на самом то деле использовать (я в своей схеме его не подключал).
  • (S)  – Стартёр от ламп дневного света типа: FS-U 4-65W/220-240 В.

Схема запуска бактерицидной лампы довольно простая и понятная. У меня она сразу загорелась, так что особых сложностей с настройкой схемы быть не должно. Однако есть очень важные нюансы, на которые следует сразу обратить своё внимание. Бактерицидная лампа ДРТ-125, представляет собою герметичный вакууминезированный баллон из кварцевого стекла содержащий капельки ртути. Таким образом, необходимо быть очень осторожными при эксплуатации самодельной бактерицидной лампы.  Не допускается нарушение целостности корпуса лампы или резкие перепады температуры или большие скачки напряжения – взрывоопасно!

Рекомендую Вам конструктивно выполнить свой излучатель в специальном безопасном корпусе с учётом особенностей конструкции лампы ДРТ-125 (или любой другой, которую вы используете).

как подключить бактерицидную лампу к сети схемаПример очень удачной конструкции бактерицидной лампы.

Свою ультрафиолетовую лампу я просто закрепил в железном хомутике, а пускорегулирующую схему спрятал в пластмассовом корпусе, он же служит и подставкой для лампы.

как подключить бактерицидную лампу к сети схемаМоя ультрафиолетовая бактерицидная лампакак подключить бактерицидную лампу к сети схемаБактерицидная лампа вид сбоку

Светится такая ультрафиолетовая лампа  очень даже красиво, но напоминаю вам что смотреть на неё нельзя – это может повредить ваше зрение.

как подключить бактерицидную лампу к сети схемаСвечение самодельной бактерицидной лампы

Применять такого рода лампочку можно как для дезинфекции помещений от микроорганизмов и гребков, так и для выращивания рассады или проверки денежных знаков, можно запекать лак для ногтей, или осуществлять прочие процедуры,  связанные с использованием жёсткого ультрафиолета.

Однако также следует учесть, что озон, вырабатывающийся при работе подобного рода излучателей, может быть опасным канцерогеном, в больших дозах вызывать различного рода заболевания. Не рекомендую долго находится рядом с такой лампой, так как ультрафиолет может нанести вам кожные ожоги. Помните и соблюдайте все правила обращения с подобного рода устройствами – главное не навредить!

11 августа 2012

k-igor

При проектировании лечебных учреждений и различных помещений приготовления пищи приходится подключать бактерицидные облучатели. Бактерицидный облучатель представляет из себя обычный светильник, но требует к себе особого внимания при подключении.

В бактерицидном светильнике установлены ультрафиолетовые лампы, которые испускают ультрафиолетовые лучи. Применяют данные облучатели для обеззараживания помещений.

В основном распространены одноламповые и двухламповые бактерицидные облучатели. Ламы могут быть экранированные и открытые.

В этой статье я рассмотрю подключение бактерицидного облучателя ОБН-150. Он имеет две лампы: одна открытая, вторая с защитным экраном. Экранированную лампу можно включать в присутствии людей, она облучает лишь верхние слои воздуха. Открытую лампу включать в присутствии людей запрещается.

Схема включения бактерицидного облучателя представлена ниже. Здесь соблюдены все требования нормативных документов.

Схема подключения бактерицидного облучателя ОБН-150

Согласно ТКП 45-4.04-86-2007 (Здания и помещения лечебно-профилактических организаций. Электрические системы. Правила проектирования) выключатель верхней (экранированной) лампы SF1 должен  быть установлен в облучаемом помещении, выключатель нижней (незащищенной) ламы SF2 устанавливается у входа в облучаемое помещение и блокируется со световым указателем «Не входить».

Выключатели для управления бактерицидными лампами должны устанавливаться со стороны противоположной выключателя освещения, по-видимому, для исключения случайного включения бактерицидных ламп. При этом выключатели должны иметь соответствующие надписи либо отличительную окраску.

Бактерицидные светильники допускается подключать от щитков освещения. Я всегда стараюсь их подключать от силовых щитков.

Если у вас бактерицидный светильник с защищенной лампой, например ОБН-75, то я считаю данные требования можно не выполнять. Достаточно выключатель облучателя выделить от выключателя освещения. При такой эксплуатации бактерицидного светильника нижние слои обеззараживаются за счет конвенции воздуха.

МЕТОДИЧЕСКИЕ УКАЗАНИЯ ПО ПРИМЕНЕНИЮ БАКТЕРИЦИДНЫХ ЛАМП ДЛЯ ОБЕЗЗАРАЖИВАНИЯ ВОЗДУХА И ПОВЕРХНОСТЕЙ В ПОМЕЩЕНИЯХ (утв-… Актуально в 2018 году

На рис. П.1 приведена наиболее распространенная одноламповая стартерная схема включения бактерицидной лампы Л с токоограничивающим электромагнитным элементом в виде дросселя L. В этой схеме стартер Ст, подключенный параллельно лампе, обеспечивает ее зажигание. Стартер представляет собой малогабаритную неоновую лампу тлеющего разряда с двумя электродами, один из которых выполнен из биметаллической ленты. Выпускаются стартеры, у которых оба электрода выполнены из биметаллической пластины.

Рисунки не приводятся.

На рис. П.2 приведена одноламповая бесстартерная схема включения. В этой схеме для предварительного нагрева электродов лампы применен маломощный трансформатор с двумя вторичными накальными обмотками Тн. Напряжение сети, приложенное к электродам (при холодных электродах), является недостаточным для пробоя и зажигания лампы. Трансформатор Тн обеспечивает предварительный нагрев электродов, и после того, когда их температура достигнет необходимого значения, происходит зажигание лампы. При работающей лампе напряжение на первичной обмотке уменьшается и соответственно уменьшается нагрев электродов, что исключает их перегрев.

Встречаются ПРА, предназначенные для последовательного включения двух ламп (см. П.3 и П.4) с напряжением на каждой из них 50 — 60 В. Непременным условием использования двухламповых ПРА с последовательным включением ламп является соблюдение неравенства , а также соответствие рабочего тока лампы с номинальному току ПРА.

В качестве токоограничивающих элементов могут применяться управляемые полупроводниковые приборы — транзисторы и тиристоры, на базе которых созданы различные модификации электронных ПРА. Относительная сложность схем таких ПРА во многих случаях применения оправдывается их достоинствами: малая масса ПРА из-за существенного сокращения затрат обмоточной меди и электротехнической стали, небольшие потери мощности, повышение КПД излучения и снижение акустического шума.

Использование дросселя в виде токоограничивающего элемента приводит к снижению коэффициента мощности сети (cos фи о ), численно равному:

где:

Uл — напряжение на лампе;

Uс — напряжение сети.

Применение ПРА с низким значением cos фио вызывает почти двухкратное увеличение потребляемого тока из сети и, следовательно, рост потерь мощности в питающих линиях.

Увеличение значения cos фи достигается двумя путями: либо подключением компенсирующего конденсатора Ск параллельно сети для одноламповых схем, либо использованием двухламповой схемы, в которой в цепи одной лампы включен дроссель, а в другой последовательно с дросселем включен балластный конденсатор Сб, как это изображено на рис. П.5.

При одноламповых схемах включения компенсация коэффициента мощности может быть осуществлена для группы ламп. В этом случае емкость компенсирующего конденсатора Ск, необходимая для достижения cos фи к = 0,9, определяется из соотношения:

где:

N — число ламп;

Iл — ток лампы, А;

Uс — напряжение сети, В;

фи к — arccos 0,9 = 26°;

фи о = arccos , град.

Для подавления электромагнитных колебаний, создающих помехи радиоприему, применяются специальные конденсаторы Ср, включаемые параллельно лампе и сети (см. рис. П.1, П.2, П.3). Емкость таких конденсаторов примерно равна 0,05 мкф. Обычно они входят в комплект ПРА.

При работающей лампе ПРА является источником акустического шума. Основной причиной возникновения шума является вибрация металлических деталей (пластин магнитопровода, корпуса ПРА и деталей облучателя). Шумы излучаются в широком диапазоне частот от десятков Гц до десятков кГц, охватывающем область частот, воспринимаемых ухом человека. При некоторых обстоятельствах наличие постороннего шума в помещении может создать существенную помеху. Поэтому выпускаемые ПРА в зависимости от вида помещения разделяются на три класса: Н-3 — с нормальным уровнем шума — для промышленных зданий; Н-2 — с пониженным уровнем шума — для административно — служебных помещений; Н-1 — с особо низким уровнем шума — для бытовых, учебных и лечебных помещений.

Основные технические параметры ПРА приведены в таблице.

Таблица

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПРА ДЛЯ РТУТНЫХ ЛАМП НИЗКОГО ДАВЛЕНИЯ

Тип ПРА Кол. и мощн. ламп, Вт Напряжение сети, В Сетевой ток, А Потери мощн. (справ. знач.), Вт Коэф. мощн. Габаритные размеры, мм Примечание
1УБМ-8/220-ВПП-800 1 x 8 220 0,145 7,2 0,55 150 x 39,5 x 36,5 Электромаг
2УБИ-8/220-ВПП-900 2 x 8 220 0,29 8,0 0,5 135 x 32,5 x 36,5 нитные
3УБК-8/220-АВПП-810 3 x 8 220 0,43 14,4 0,5 200 x 39,5 x 36,5
2УБИ(Е)-15/220-ВПП-800 2 x 15 220 0,66 8,7 0,5 150 x 39,5 x 36,5
1УБИ-30/220-ВПП-090 1 x 30 220 0,360 7,8 0,5 150 x 45 x 45
1УБИ(Е)-40/220-ВПП-0,75 1 x 40 220 0,430 9,6 0,5 125 x 46 x 43
2УБИ-20/220-ВПП-900 2 x 20 220 0,74 10 0,55 135 x 40 x 37
2УБИ-40/220-ВПП-900 1 x 40 220 0,43 10,4 0,55 150 x 39,5 x 36,5
1УБИ-65/220-230-910 1 x 65 220 0,67 13 0,55 150 x 50 x 42
УБЭ-20/220 1 x 20 220 0,1 3 0,99 366 x 50,5 x 35 Электронные
1УБЭ-40/220 1 x 20 220 0,18 4 0,99 366 x 50,5 x 35
2УБЭ-20/220 2 x 20 220 0,18 4 0,99 366 x 50,5 x 35
2УБЭ-40/220 2 x 40 220 0,36 8 0,99 366 x 50,5 x 35

Приложение 2

Возникла проблемка.
Необходимо подключить бактерицидную лампу; схемку собрал (дроссель, стартер), а она разжигаться не желает. Видно, что напряжение на анод/катод подаётся, начинается ионизация, но дальше дело не идёт. Приехал в магазин со стендиком, всё при продавце подключил — та же песня. Все комплектующие меняли — не помогает. Поставили вместо бактерицидки обычную люминесцентку — та же беда. Что это может быть? Как вылечить?
Лампа Филлипс, саму лампу тоже меняли. При подключении стартёра большей мощности, начинается пробой, но лампа всё-равно не загорается.
А очень нужно, чтобы загорелась!

Лампа ультрафиолетовая бактерицидная для дома: отзывы и испытания

Для чего вообще нужна такая лампа? Бактерицидная УФ-лампа разрушает структуру ДНК вирусов, бактерий и других микроорганизмов, чтобы потерять способность воспроизводиться, а затем убивает вирусы, бактерии и другие микробы. Как следствие — исчезает нежелательная микрофлора (даже плесень) и неприятный запах. Вот их главные особенности:

  • Ультрафиолет UVC может убить подавляющее большинство бактерий и других микроорганизмов в воздухе и в воде.
  • Особенно ценно то, что ультрафиолет может убить некоторые вирусы, которые трудно убить обычными химическими методами, такими как хлорирование.
  • Лампы широко используется в холодильниках, микроволновках, сушильных шкафах и других приборах.

В интернете довольно мало информации о бактерицидных лампах UV-C, встречающихся в продаже на Алиэкспресс. Единственное, что удалось найти, — это информацию о специальных больничных лампах, которые очень дороги и не легко доступны.

Покупка ламп для испытаний

Решено было заказать и проверить две недорогие модели китайских ламп. Небольшая лампа UV-C E17 на 3W и люминесцентная UV-C CCFL 20W. Вот как выглядят тестовые образцы в интернет магазине:

Параметры UV-C CCFL 20W:

  • Свет тип: УФ
  • Напряжение: 220 В
  • Мощность: 20 Вт
  • Материал: кварцевая трубка
  • Размер: около 32 х 32 х 260 мм
  • Область применения: больницы, дома
  • Держатель лампы: E27
  • Угол пучка лучей: 360 градусов
  • Рабочая площадь: 12-20 квадратных метров
  • Срок службы лампы: 8000 ч



Параметры UV-C E17 3W:

  • Цоколь типа: E17
  • Материал: Кварц
  • Размер: около 52 х 17 мм
  • Мощность: 3 Вт
  • Напряжение: 17 В
  • Ток: 300 мА
  • Эффективный объём: 1 м3
  • Освещение UVC: 450um/см2

Лампа CCFL UV-C 20W немного отличается от известных осветительных люминесцентных ламп. Она лишена люминофора, благодаря этому ультрафиолетовое излучение не превращается в свет и свободно проходит через тонкое стекло, из которого сделаны трубки. Вот как выглядит лампа сразу после включения.

Как видно на фотографии, излучаемый ею свет имеет приятный голубоватый оттенок. Но не следует долго смотреть на него. Это вредно для зрения и кожи. Лампа загорается сразу, не нагревая витую проволочку. Это предполагает холодный старт. После 5 минут работы свет приобрел более яркий синий цвет, и его поток увеличился. Разряды, видимые в трубке, стабилизируются. Лампа достигла надлежащей мощности.

Поинтересуемся тем, что скрывает источник питания в цоколе. Там стандартный инвертор для подключения к сети 220 В по типу обычных компактных люминесцентных ламп.

Второй экземпляр — маленькая лампа UV-C 3W. Она имеет другую конструкцию, чем та, что описана выше. Внутри можно увидеть две нити, соединенные последовательно. В месте их соединения была видна небольшая пластинка.

Конечно, подобная лампа не подходит для прямого подключения к 220 В. Требуется источник питания. По словам продавца, достаточно только конденсатора 4,7 мкФ / 400 В.

На самом деле это лампочка с добавлением ртути. Когда нити нагреваются до нужной температуры, низкого напряжения достаточно для ионизации паров ртути и ультрафиолетового излучения. Подключение с конденсатором является одним из способов. Более безопасная версия — подать около 20 В переменного напряжения с ограничителем тока. Если долговечность не важна, эту ультрафиолетовую лампу можно также запускать от постоянного тока.

Зажигание лампы довольно интересно. После подачи питания спираль нагревается до темно-оранжевого цвета. Затем в верхней части её появляется тонкий голубоватый разряд, после чего он усиливается и лампа приобретает ярко-синий цвет.



Проведем тест УФ ламп

Генерация озона. Обе лампы в версии, излучающей озон.

Лампа 20 Вт CCFL. После включения сразу почувствуется запах озона. Все, что нужно, — это 10-минутная работа лампы в комнате небольших размеров, чтобы запах озона стал сильным. Короткое время работы, и вся комната наполняется газом, который дезинфицирует помещение.

Тест 3 Вт лампы. После включения запах озона ощущается только с близкого расстояния. При работе в комнате аналогичным размером, через 10 минут запах озона был хоть и ощутимым, но намного слабее, чем в случае лампы мощностью 20 Вт. Через 20 минут разница не изменилась — его концентрация увеличилась минимально.

Для вышеупомянутого теста лампы были подвешены к потолку и размещены почти в центре комнаты. В помещении не наблюдался поток воздуха.

Испытание на удаление запаха

Следующий тест — это место, где будут многочисленные виды бактерий и грибков. Испытаниям подвергся курятник. Перед началом испытаний двери и окна были плотно закрыты. Комната тщательно очищена, а мусор выметен. Размер комнаты около 3х3х2 м, в ней живут 20 кур. Лампа была установлена в центре и подключена к реле времени, чтобы включать ее на 30 минут каждый час. Дезинфекция длилась весь день, в течение которого куры ходили по полю, а птичник оставался закрытым. Вечером запах озона был очень сильным. Окно и дверь были открыты для вентиляции и после часа в комнате запахи были намного меньше, чем ранее.

Далее проверим небольшую лампу в местах, где требуется меньше энергии. Например шкаф для обуви и в морозильной камере. Свет горел постоянно около часа. Если дело доходит до запаха от обуви, с этим лампочка справляется на отлично. У размороженной морозильной камеры была небольшая проблема. Вероятно УФ-лампа уничтожила большую часть бактерий и грибков, но с некоторыми (возможно, в трещинах) она не могла больше справляться. Поэтому использовали большую лампу. Результат был намного лучше.

Отзывы про UV-C лампы

— Положил в свои туфли люминесцентные лампы TL5 8W UV-C — прозрачные, одна Philips, а у другая Osram. Подключал последовательно с балластом 13 Вт и использовал стартеры Philips S2 для последовательного соединения колб, потому что они не будут срабатывать на S10. Часто оставляю это в шкафу на ночь и утверждаю, что это действительно эффективно.



— Попробовал дезинфекцию с люминесцентными лампами PL-C 9 и 11 Вт на G23 и специальным балластом — эффект реально хорош, и эти люминесцентные лампы короткие, их легко положить в ботинок.

Выводы о лампах

Обе лампы прекрасно выполняют свою задачу. Они убивают бактерии и грибки двумя способами: с использованием UV-C света и озона в значительной концентрации.

Тем не менее, надо помнить о соображениях безопасности. Ультрафиолетовый свет вызывает ожоги кожи и глаз. Длительное воздействие такого света увеличивает риск возникновения рака кожи. Поэтому лучше убрать лампы от растений, животных и естественно себя!

Кроме того, ультрафиолетовый свет ускоряет выцветание цветных поверхностей и ухудшает долговечность некоторых видов пластика. Старайтесь не дезинфицировать его слишком долго, не оставляйте лампу, например, в комнате на весь день, когда идете на работу.

Бактерицидная лампа схема подключения

На рис. П.1 приведена наиболее распространенная одноламповая стартерная схема включения бактерицидной лампы Л с токоограничивающим электромагнитным элементом в виде дросселя L. В этой схеме стартер Ст, подключенный параллельно лампе, обеспечивает ее зажигание. Стартер представляет собой малогабаритную неоновую лампу тлеющего разряда с двумя электродами, один из которых выполнен из биметаллической ленты. Выпускаются стартеры, у которых оба электрода выполнены из биметаллической пластины.

Рисунки не приводятся.

На рис. П.2 приведена одноламповая бесстартерная схема включения. В этой схеме для предварительного нагрева электродов лампы применен маломощный трансформатор с двумя вторичными накальными обмотками Тн. Напряжение сети, приложенное к электродам (при холодных электродах), является недостаточным для пробоя и зажигания лампы. Трансформатор Тн обеспечивает предварительный нагрев электродов, и после того, когда их температура достигнет необходимого значения, происходит зажигание лампы. При работающей лампе напряжение на первичной обмотке уменьшается и соответственно уменьшается нагрев электродов, что исключает их перегрев.

Встречаются ПРА, предназначенные для последовательного включения двух ламп (см. П.3 и П.4) с напряжением на каждой из них 50 — 60 В. Непременным условием использования двухламповых ПРА с последовательным включением ламп является соблюдение неравенства , а также соответствие рабочего тока лампы с номинальному току ПРА.

В качестве токоограничивающих элементов могут применяться управляемые полупроводниковые приборы — транзисторы и тиристоры, на базе которых созданы различные модификации электронных ПРА. Относительная сложность схем таких ПРА во многих случаях применения оправдывается их достоинствами: малая масса ПРА из-за существенного сокращения затрат обмоточной меди и электротехнической стали, небольшие потери мощности, повышение КПД излучения и снижение акустического шума.

Использование дросселя в виде токоограничивающего элемента приводит к снижению коэффициента мощности сети (cos фи о ), численно равному:

Uл — напряжение на лампе;

Uс — напряжение сети.

Применение ПРА с низким значением cos фио вызывает почти двухкратное увеличение потребляемого тока из сети и, следовательно, рост потерь мощности в питающих линиях.

Увеличение значения cos фи достигается двумя путями: либо подключением компенсирующего конденсатора Ск параллельно сети для одноламповых схем, либо использованием двухламповой схемы, в которой в цепи одной лампы включен дроссель, а в другой последовательно с дросселем включен балластный конденсатор Сб, как это изображено на рис. П.5.

При одноламповых схемах включения компенсация коэффициента мощности может быть осуществлена для группы ламп. В этом случае емкость компенсирующего конденсатора Ск, необходимая для достижения cos фи к = 0,9, определяется из соотношения:

Iл — ток лампы, А;

Uс — напряжение сети, В;

фи к — arccos 0,9 = 26°;

фи о = arccos , град.

Для подавления электромагнитных колебаний, создающих помехи радиоприему, применяются специальные конденсаторы Ср, включаемые параллельно лампе и сети (см. рис. П.1, П.2, П.3). Емкость таких конденсаторов примерно равна 0,05 мкф. Обычно они входят в комплект ПРА.

При работающей лампе ПРА является источником акустического шума. Основной причиной возникновения шума является вибрация металлических деталей (пластин магнитопровода, корпуса ПРА и деталей облучателя). Шумы излучаются в широком диапазоне частот от десятков Гц до десятков кГц, охватывающем область частот, воспринимаемых ухом человека. При некоторых обстоятельствах наличие постороннего шума в помещении может создать существенную помеху. Поэтому выпускаемые ПРА в зависимости от вида помещения разделяются на три класса: Н-3 — с нормальным уровнем шума — для промышленных зданий; Н-2 — с пониженным уровнем шума — для административно — служебных помещений; Н-1 — с особо низким уровнем шума — для бытовых, учебных и лечебных помещений.

Основные технические параметры ПРА приведены в таблице.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ ПРА ДЛЯ РТУТНЫХ ЛАМП НИЗКОГО ДАВЛЕНИЯ

При проектировании лечебных учреждений и различных помещений приготовления пищи приходится подключать бактерицидные облучатели. Бактерицидный облучатель представляет из себя обычный светильник, но требует к себе особого внимания при подключении.

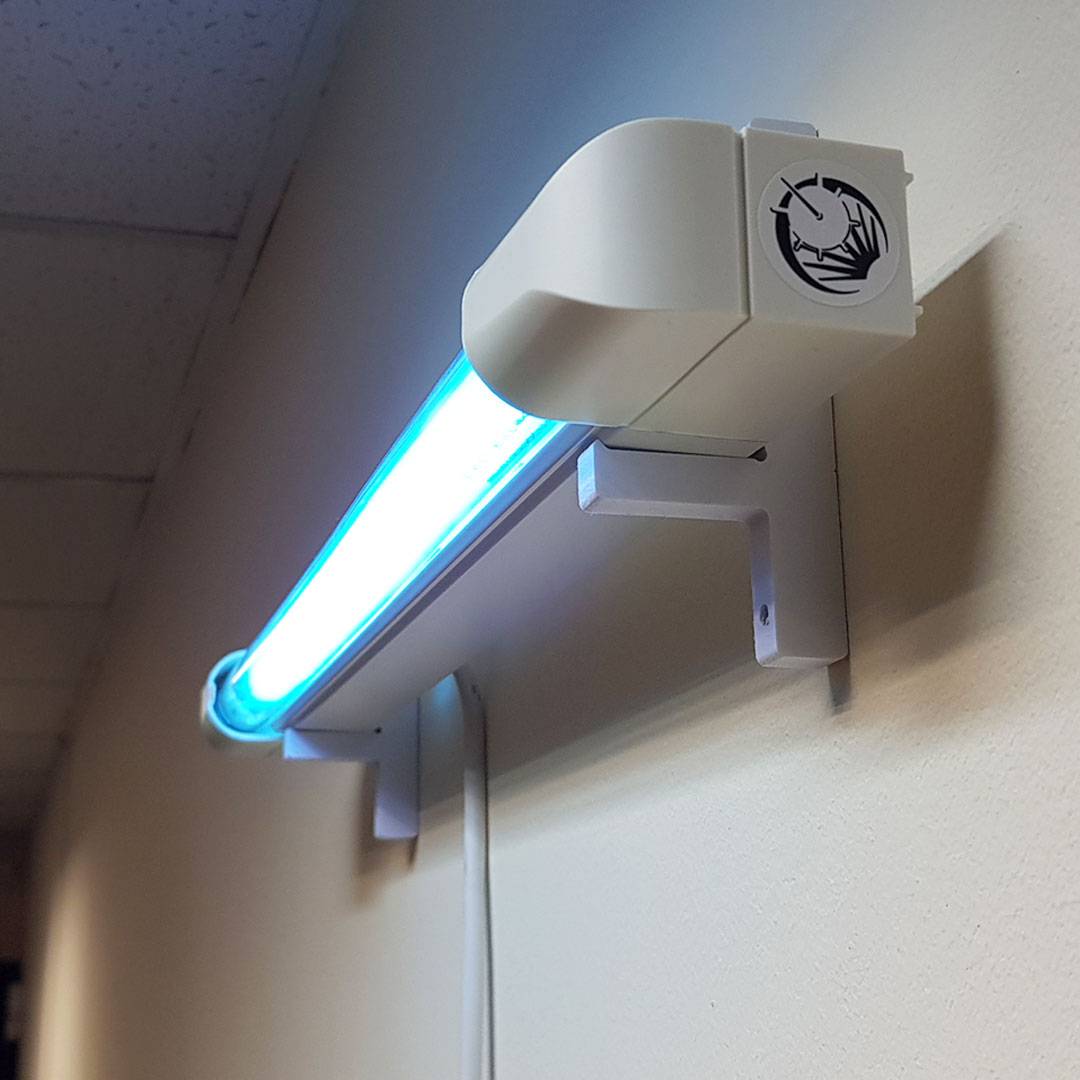

В бактерицидном светильнике установлены ультрафиолетовые лампы, которые испускают ультрафиолетовые лучи. Применяют данные облучатели для обеззараживания помещений.

В основном распространены одноламповые и двухламповые бактерицидные облучатели. Ламы могут быть экранированные и открытые.

В этой статье я рассмотрю подключение бактерицидного облучателя ОБН-150. Он имеет две лампы: одна открытая, вторая с защитным экраном. Экранированную лампу можно включать в присутствии людей, она облучает лишь верхние слои воздуха. Открытую лампу включать в присутствии людей запрещается.

Схема включения бактерицидного облучателя представлена ниже. Здесь соблюдены все требования нормативных документов.

Схема подключения бактерицидного облучателя ОБН-150

Согласно ТКП 45-4.04-86-2007 (Здания и помещения лечебно-профилактических организаций. Электрические системы. Правила проектирования) выключатель верхней (экранированной) лампы SF1 должен быть установлен в облучаемом помещении, выключатель нижней (незащищенной) ламы SF2 устанавливается у входа в облучаемое помещение и блокируется со световым указателем «Не входить».

Выключатели для управления бактерицидными лампами должны устанавливаться со стороны противоположной выключателя освещения, по-видимому, для исключения случайного включения бактерицидных ламп. При этом выключатели должны иметь соответствующие надписи либо отличительную окраску.

Бактерицидные светильники допускается подключать от щитков освещения. Я всегда стараюсь их подключать от силовых щитков.

Если у вас бактерицидный светильник с защищенной лампой, например ОБН-75, то я считаю данные требования можно не выполнять. Достаточно выключатель облучателя выделить от выключателя освещения. При такой эксплуатации бактерицидного светильника нижние слои обеззараживаются за счет конвенции воздуха.

Часто радиолюбители ищут паспорт и схему включения на мощную УФ лампу для стирания ПЗУ или изготовления плат фотоспособом. Я скопировал с оригинала все материалы по данному типу лампы, т.е. по включению в сеть

220B и рекомендации по ее применению.

1. НАЗНАЧЕНИЕ ЛАМП

Ртутно-кварцевые лампы являются мощным источниками ультрафиолетового излучения и применяются в медицине (для целей физиотерапии), биологии и технике фотохимические процессы, люминесцентный анализ и т. д.

2. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЛАМП

Ртутно-кварцевые лампы предназначены для эксплуатации в сетях переменного тока с напряжением 220В, частотой 50Гц, пускорегулирующей аппаратурой по ГОСТ 16809-71.

В течение первых 10—15 мин. после включения лампы, электрические параметры ее изменяются (неустановившейся режим), а затем остаются постоянными (установившийся режим) при неизменном напряжении сети (см. табл. 1). Размеры ламп приведены на черт. 1 (ДРТ230), черт 2 (ДРТ400) и черт 3 (ДРТ1000).

Электрические параметры ламп при эксплуатации в сети переменного тока.

Обозначение типа ламп

Напряжение сети, В

Пусковой ток лампы, А**

Продол. неустан. режима, мин**

Напряжен, на лампе, В

3. ВКЛЮЧЕНИЕ ЛАМП В СЕТЬ ПЕРЕМЕННОГО ТОКА.

Световые потоки ламп типа ДРТ в диапазоне волн 240-320 НМ приведены в таблице 2.

Чистый поток, Вт

Лучистый поток, Вт

Государст. знак. кач.

Государст. знак. кач.

Верхнее значение лучистого потока не ограничивается.

  • Л — лампа ДРТ
  • ДБ — дроссель
  • К — кнопка
  • С1 —конденсатор ёмк. 2—3 мкф. на напр. 300—600В
  • С2 — конденсатор емк. 0,0003 —0,0005 мкф.

3. УКАЗАНИЕ ПО ЭКСПЛУАТАЦИИ ЛАМП.

Перед установкой лампы в аппаратуру рекомендуется протереть ее ватой, смоченной спиртом. При эксплуатации ламп в закрытых аппаратах необходимо предусмотреть соответствующую вентиляцию.

Эксплуатировать лампы можно только с приборами, обеспечивающими пусковой и установившийся режим, указанные в таб.3. Положение лампы при эксплуатации — горизонтальное, с отклонением от горизонтали в обе стороны на угол не более 10.

4. МЕРЫ ПРЕДОСТОРОЖНОСТИ ПРИ РАБОТЕ С ЛАМПАМИ

Для предохранения глаз от действия ультрафиолетового излучения надо надевать защитные очки. Пользоваться лампами для целей физиотерапии следует под наблюдением медицинского персонала. При использовании ламп для других целей следует принимать меры предосторожности во избежании ожогов от действия ультрафиолетовых лучей лампы.

Лампы, вышедшие из строя или прогоревшие срок службы, разбить в закрытом объеме, обработать 1% раствором марганцево-кислого калия, вывезти за пределы населенного пункта и закопать в землю на глубину не менее 0,3 м.

Электрические параметры балластных дросселей.

УФ лампа для дома: обзор конструкций

Как только погода преподносит свои причуды: дождь с ветром, повышенную влажность, сильный мороз, так кто-либо из домочадцев начинает хворать. Дети заражаются вирусами в школе или садике, а взрослые — на работе, в общественных местах либо на транспорте.

Бактерии постепенно передаются остальным членам семьи. Развивается эпидемия. А ведь ее можно избежать довольно просто. Бактерицидная ультрафиолетовая лампа для дома специально создана для таких случаев.

Надо только правильно ее выбрать и грамотно использовать. Тогда риск заражения всех членов семьи резко снижается.

Содержание статьи

3 различные задачи, которые должна обеспечить бактерицидная лампа

Источники светового потока ультрафиолетового спектра создаются различными конструкциями для:

  1. обеззараживания жилых либо производственных помещений;
  2. лечения людей с простудами и снижения воспалительных процессов при артрите, остеохондрозе или других заболеваниях;
  3. решения косметических вопросов.

При обеззараживании бактерицидным источником уничтожаются вредные для организма вирусы, микробы, плесени, грибки, представители патогенной микрофлоры.

Уничтожение плесени

В медицине обученный персонал обрабатывает УФ лучами пациентов на специальном оборудовании с проведением контрольных осмотров и анализом выполненных тестов.

Лечение дерматита ультрафиолетом

Стоматологи проводят ультрафиолетовое отбеливание зубов строго по отработанной технологии с обязательным использованием защитных средств.

Ультрафиолетовое отбеливание зубов

Для домашних условий выпускаются более простые бактерицидные приборы, требующие меньшего объема медицинских знаний. Однако они тоже требуют строго соблюдения разработанных правил и защит: использования специальных очков, соблюдения длительности облучения, выполнения других мероприятий.

Лечение простуды ультрафиолетом

Косметические процедуры проводятся в профессиональных соляриях для создания профилактического загара. Он не только придает пациенту красивый внешний вид, но и повышает иммунитет за счет выработки организмом витаминов группы D.

Лампы для солярия

Под каждую из этих трех функций разработаны уникальные источники света, работающие в своем спектре частот электромагнитных волн ультрафиолетового диапазона. На этом основано их правильное использование.

Универсального прибора, позволяющего одновременно осуществлять все эти три задачи не разработано. При выборе конструкции облучателя для дома вам необходимо определиться в первую очередь с его возможностями и назначением.

А для этого важно понять принцип работы и технологию уничтожения вредителей в организме.

Что такое ультрафиолет и как он работает простыми словами

Так называют электромагнитное излучение, занимающее промежуточное положение между волнами видимого спектра и жестким рентгеном с длинами волн от 400 до 100 нм.

Спектр УФ лампы

Диапазон от 400 до 315 нм считается длинноволновым (обозначатся А), 315÷218 — средневолновым (B), 280÷100 — коротковолновым (С).

Бактерицидное воздействие ультрафиолета, как высокоточного оружия, основано на необратимых повреждениях нитей ДНК. Как следствие, клеточные мембраны и РНК тоже уничтожаются, что значительно выгоднее способов химической дезинфекции.

Ультрафиолет и ДНК

Длинноволновый диапазон обладает наиболее слабым биологическим воздействием. Лучи средневолнового спектра уже имеют противорахитичные свойства, а волны 280÷200 нм уничтожают простейшие микроорганизмы.

Основными искусственными источниками уф излучений выступают ртутные и ксеноновые лампы.

Спектры излучения ламп

Спектры инактивации ДНК и поглощения белка зависят от длины, воздействующей на нее электромагнитной волны.

Другим словами: бактерицидным воздействием обладают не все, а только те УФ лучи, которые хорошо поглощаются плазмой клеток микроорганизмов. Причем они разрушают не только функциональную структуру микробов, но и их наследственный аппарат.

Ультрафиолет:

  • повреждает структуру ДНК;
  • прекращает клеточное дыхание;
  • исключает последующее воспроизводство клеток.

Таким образом, микробы от УФ лучей гибнут не только в первом, но и в очередных, последующих поколениях. Они полностью прекращают свое развитие. За счет этого воздушные массы в комнате стерилизуются.

Однако следует учитывать, что при не правильном применении ультрафиолета наносится серьезный вред даже организму взрослого человека:

  • повреждение глазной роговицы и последующее ослабление зрения у сварщиков, нахватавшихся «солнечных зайчиков» — один из ярких примеров. Поэтому работать с бактерицидными лампами всегда необходимо в защитных очках;
  • покраснения и ожоги кожи, ее мутации, приводящие к меланомам и раку, преждевременному старению связаны с чрезмерным загаром. Поэтому в соляриях используется самый мягкий ультрафиолет, а его дозировка строго регламентирована.

Искусственные УФ источники в быту, кроме медицинских целей используются для:

  • деградации красок и полимеров при реставрационных работах;
  • обеззараживания воздуха и внешних поверхностей мебели от бактерий;
  • дезинфекции питьевой воды;
  • ловли кровесосущих насекомых;
  • ускорения высыхания красок;
  • очистки бассейнов и ряда других задач.
Очистка бассейна ультрафиолетом

Что надо знать при выборе бактерицидной уф лампы: 6 важных параметров

Поскольку я считаю принцип «не навреди» самым главным, то на первую позицию выдвигаю вопросы безопасной эксплуатации.

Как снизить риски повреждения здоровья при покупке ультрафиолетовых источников

Лампы коротковолнового диапазона испускают жесткое излучение, воздействующее на воздух атмосферы. Из него выделяется газ озон. Его молекула из трех атомов создается за счет преобразования кислорода, состоящего из двух таких же элементарных частиц.

Химическая формула озона О3 образуется из соединений кислорода О2.

Состав молекул кислорода и озона

Газообразный озон является сильным ядом с резким специфическим запахом. Он обладает:

  • свойствами мощного окислительного реагента;
  • эффективным дезинфицирующим воздействием.

Озон высоких концентраций повреждает органы дыхания человека, вызывая общетоксическое, раздражающее, канцерогенное действие. Это может привести к летальному исходу.

Вырабатываемый из воздуха озон при облучении ультрафиолетом причиняет вред комнатным растениям, аквариумным рыбкам, домашним питомцам. Их необходимо удалять из зоны обеззараживания.

После окончания этой процедуры остатки озона в комнате никуда не исчезают. Поэтому требуется проветривание, иначе они будут продолжать свою работу, причиняя вред вместо пользы.

Для обеспечения безопасности к выбору ламп, вырабатывающих озон следует относиться очень внимательно, а при их эксплуатации — соблюдать технологию пользования и разработанные правила.

Источники УФ излучения по воздействию на организм человека делят на две группы:

  1. опасные — вырабатывающие озон при облучении молекул воздуха;
  2. безвредные, допускающие пребывание человека в зоне действия лампы.

Следует учитывать, что такое деление несколько условно. Людям, находящемся внутри пространства любой бактерицидной установки, всегда надо проявлять осторожность, соблюдать меры безопасности.

Учтите, что ультрафиолетовое облучение любой конструкции создается разогретыми парами ртути. Колба же такого источника просто изготавливается из разных сортов стекла. Оно может быть:

  1. кварцевым;
  2. или увиолевовым.

Кварцевый состав стекла пропускает через себя весь спектр УФ лучей, а увиолевый способен задерживать, отфильтровывать самые опасные для организма волны длиной до 200 нм, образующие вредный озон.

Поэтому второй вариант конструкции является более безопасным для человека. Примером такой конструкции может служить обыкновенная лампа ДРЛ (дуговая разрядная), созданная для уличного освещения.

Ее устройство хорошо видно на фоте с разбитым стеклом, выполняющим защитную функцию.

Устройство лампы ДРЛ

Если ее включить под напряжение в таком состоянии (без защитного экрана), то она будет вырабатывать жесткий спектр УФ лучей, надежно уничтожающих микроорганизмы и бактерии.

Такой режим в народе называют кварцеванием, что в принципе довольно упрощенно. При нем создается большая опасность для здоровья человека. Поступать так — рисковать своим здоровьем.

Выбирайте в продаже только безопасные для собственной жизни источники УФ излучений. Сразу приобретайте к ним необходимые средства защиты и правильно их используйте.

Амальгамные ультрафиолетовые лампы

Их конструкция отличается повышенной безопасностью за счет того, что ртуть используется не в свободном состоянии паров, а связана сплавами висмута и индия. Такой состав называют амальгамой.

Амальгамная лампа

При ее работе создается меньшее давление паров, чем в классической конструкции. Если же колба случайно разбивается, то в наружную среду выделяется ртуть в количествах, не способных достичь пределов допустимой концентрации.

Ртутно-ксеноновые лампы

У чисто ксеноновых источников света внутри колбы с кварцевым стеклом по концам расположены электроды из вольфрама. Внутренняя полость заполнена газом ксеноном.

При ее работе вырабатывается видимый спектр света, близкий к диапазону дневного.

В такую конструкцию добавляют немного паров ртути. Они создают излучение уже голубовато-белого цвета с большим количеством ультрафиолетовых лучей.

Ртутно-ксеноновые источники света имеют небольшие габариты и применяются для решения физиотерапевтических задач, озонирования помещений, стерилизации объектов.

Ртутно ксеноновая лампа

В быту их часто называют просто «ксеноновые лампы», но это не корректно и неправильно.

Как выбрать конструкцию УФ лампы по ее назначению и воздействию на окружающую среду

В принципе назначение бактерицидного облучателя тесно переплетается с его конструкцией и безопасностью для человека.

Приборы обеззараживания окружающей среды

Приобретение для дома таких источников тесно связано с излучателями жесткого диапазона волн.

Бактерицидные лампы для дома

Они обычно выполнены в простом корпусе с минимумом органов управления. Особенности применения указываются в технической и сопроводительной документации, а приемы эксплуатации часто приведены понятными картинками прямо на заводской упаковке.

2 популярных бытовых облучателя универсального назначения

Прибор ОУФ6-04 Солнышко

Производством этого сертифицированного продукта занимается российская компания из Нижнего Новгорода. В народе его просто называют ультрафиолетовой лампой.

Ультрафиолетовая лампа Солнышко

Однако это большое упрощение, поскольку прибор предназначен для:

  • лечения и профилактической обработки при воспалениях, инфекциях и аллергии;
  • проведения УФО процедур не только взрослым, но и детям от трех лет;
  • обеззараживания воздуха, стерилизации помещений, уничтожения микроорганизмов на площадях до 30 кв метров;
  • защиты испускаемого жесткого излучения увеолевовым стеклом.

Прибором для лечения успешно пользуются врачи различных специальностей: терапевты, хирурги, невропатологи, стоматологи, ЛОР-специалисты, гинекологи, педиатры, дерматологи.

Для подключения требуется обычная бытовая розетка на 220 вольт 50 герц. Мощность потребления прибора не превышает 50 ватт. Вес до 1кг.

Рабочий цикл составляет до 30 минут непрерывной эксплуатации и последующий обязательный перерыв не менее 15 минут.

Облучатель стерилизатор Квазар

Производитель — российский медицинский комплекс SOEKS из Москвы, известный своей продукцией дозиметров, тестеров нитратов и УФ излучателей.

Облучатель Квазар

Ультрафиолетовый облучатель СОЭКС Квазар позволяет в домашних условиях:

  • непрерывно обеззараживать воздух в помещениях даже в присутствии людей;
  • эффективно лечить кожные и ЛОР-заболевания;
  • дезинфицировать сложные поверхности от микроорганизмов.

Прибор снабжен:

  • дисплеем с интуитивно понятным интерфейсом;
  • автоматическим таймером, обеспечивающим автономное окончание лечебных процедур;
  • режимом рециркуляции;
  • функцией контроля ресурса работы УФ лампы и простой возможностью ее замены.

Продажа предлагает много других конструкций подобных приборов. Эти две приведены в качестве примера. Выбирайте медицинское изделие под свои нужды.

3 способа монтажа и установки бактерицидных источников

Удобство эксплуатации — немаловажный фактор, который стоит учесть при выборе любого прибора. С этой целью УФ лампы для дома изготавливаются:

  • со стационарным креплением на стену для обеззараживания отдельного помещения;
  • с возможностью размещение на рабочем столе или полу;
  • либо мобильным, переносным корпусом, позволяющим использовать ее в разных местах комнаты.
Напольная бактерицидная лампа

2 типа устройств открытого и закрытого типа: отличия в эффективности и безопасности

Под конструкциями открытого типа понимаются те изделия, которые направляют свое излучение сразу на окружающие предметы. Их УФ лучи пронизывают близлежащее пространство без использования специальной защиты.

Лампа открытого типа

При этом способе создается максимальная эффективность борьбы с вредными микроорганизмами, которые полностью погибают под воздействием облучения.

В этом случае человеку очень важно соблюдать технику безопасности, защищать свое тело одеждой, а глаза — специальными очками. А лучше всего покинуть помещение на период его дезинфекции.

Лампы закрытого типа работают иначе. У них закрытый корпус увеличенных габаритов. Внутри расположен вентилятор, принудительно прокачивающий воздух из помещения. Одновременно происходит его обработка УФ лучами, которые не выпускаются наружу.

Лампа рециркулятор

Воздух из помещения постоянно циркулирует через полость устройства, которое получило название «Рециркулятор».

Подобные конструкции удобно использовать в быту, когда требуется присутствие человека при их работе. Они отмечаются повышенной безопасностью при снижении концентрации патогенных микробов.

К недостаткам рециркуляторов относятся:

  • их неспособность полностью уничтожить все микроорганизмы, так как часть их просто не поступает с потоками воздуха под облучение;
  • обеззараживания окружающих предметов и поверхностей не происходит.

Рециркуляторы хорошо подходят для профилактической обработки помещений. Они малоэффективны при проведении полной стерилизации, особенно если в комнате находится заболевший человек с инфекцией.

Учтите, что последовательная обработка помещений бактерицидными лампами закрытого и открытого типа позволяет наиболее эффективно проводить дезинфекцию.

Когда и как правильно пользоваться ультрафиолетовым источником

При работе с ультрафиолетом, как и любой другой жизненной ситуации, необходимо соблюдать чувство меры, выбирать оптимальный результат.

Излишняя степень стерилизации помещений отрицательно сказывается на человеческом здоровье. Ведь наш организм обладает иммунитетом, который требует постоянной тренировки. Без нее он ослабнет, не будет развиваться.

По этой причине частое применение УФ источников в быту противопоказано для нашего здоровья. Ими необходимо пользоваться в период массовых вспышек инфекционных заболеваний, когда они принесут максимум пользы.

Это же предполагает, что борьбу с плесенью и грибками следует вести до полного их уничтожения, и только после их гибели прекращать обработку.

Выдержка из акта по санитарной обработке ламп

Поверхность колбы со временем загрязняется, чем ухудшается качество обеззараживания. Главный санитарный врач РФ своим решением для очистки таких поверхностей в медицинских приборах определил:

  1. Обесточить источник и дать ему возможность остыть.
  2. Проветрить помещение.
  3. Обработать лампочки трехпроцентным раствором обычной перекиси водорода, затем водой с моющим средством, а потом — тампоном с этиловым спиртом.
  4. Дождаться высыхания.
  5. Зачехлить изделие.

В домашних условиях таких нормативов не предусмотрено, но надо учитывать, что пыль может до 50% ухудшить работоспособность излучателя. Поэтому периодически такая процедура не будет лишней.

Особенности утилизации УФ источников света

Практически все бактерицидные лампы содержат в своем составе пары ртути. Они очень опасны для здоровья человека и требуют надежной переработки после выработки прибором своего ресурса.

Просто так выкидывать отработавшие свой срок подобные изделия нельзя, как и отправлять их в бытовой мусор. Они будут отравлять окружающую нас среду, приносить вред людям и живым организмам.

Подобные опасные приборы необходимо сдавать в пункты приема, которые имеются во всех городах. В удаленных жилищах сельской местности этот вопрос решается сложнее. Такую продукцию необходимо безопасно складировать, накапливать, а затем массово вывозить на утилизацию.

Вполне вероятно, что стеклянная колба УФ лампы будет случайно разбита. В этом случае ртуть из нее попадет в помещение. Ее потребуется срочно убрать. Делать это необходимо с выполнением правил безопасности.

С ними можете ознакомиться в видеоролике JitZdorovo.

Чек лист выбора бактерицидной лампы для дома

Мощность источника подбирается по площади обрабатываемой поверхности и характеру стоящих задач. Для стерилизации 35 квадратных метров достаточно излучателя на 15 ватт, а на большую территорию приобретают уже 30-ти ваттные приборы.

Всегда вначале следует четко определиться с назначением приобретаемого устройства и его возможностями.

Безопасно эксплуатировать в домашних условиях удобнее безозоновые конструкции.

Внимательно изучите комплектацию прибора, наличие дополнительных излучателей, насадок, средств защиты человека.

Более детальные рекомендации смотрите в чек листе выбора бактерицидной лампы. Особое внимание обратите на противопоказания к применению. Иначе вместо пользы может быть нанесен серьёзный вред организму.

Как выбрать бактерицидную лампу для дома

Учесть особенности конструкции УФ облучателей вам поможет видеоролик владельца МедТехника.

Только отнеситесь к нему критически. Врач подвергает свои глаза опасности, хотя очки лежат рядом на столе. Возможно у вас имеются дополнения или замечания по вопросу как работает бактерицидная лампа для дома. Воспользуйтесь разделом комментариев.

Бактерицидная лампа своими руками - Морской флот

В воздухе, которым мы дышим, содержится огромное количество всевозможных микроорганизмов. Некоторые из них безвредные, другие – полезные. Но наряду с ними, нас окружают и множество болезнетворных микробов и вирусов. Воздушно — капельным путем передается значительная часть инфекционных заболеваний. Передаваясь от человека к человеку, микроорганизмы способствуют распространению заболеваний, подчас приводя к возникновению эпидемий. Бороться с этим явлением поможет особый прибор, ультрафиолетовая лампа для дезинфекции помещений.

Бактерицидная лампа своими руками

Этот прибор будет особенно полезен, если помещением пользуются лица с ослабленным иммунитетом, в частности, дети.

Принцип работы

Человечество давно научилось бороться с непрошенными микроорганизмами с помощью повышенных температур или средств для дезинфекции. Однако, эти способы не всегда возможно применить. Кроме того, их эффективность является ограниченной. В отличие от них, ультрафиолетовые бактерицидные излучатели являются более действенными и универсальными в применении.

При их использовании применяется способ подавления патогенных возбудителей с помощью ультрафиолетовых лучей. Подобного эффекта удается добиться при использовании в общественных помещениях и дома ультрафиолета волн особой длины. На основании этих сведений, были созданы лампы для кварцевания. Эти приборы создают уф — излучение. При этом они оснащены особым увиолевым стеклом, позволяющим проникать только определенному спектру лучей. Указанное воздействие приводит к разрушению ДНК патологических микроорганизмов, происходят сбои в их синтезе, что нарушает их размножение. Ультрафиолетовый стерилизатор воздуха предназначен для борьбы не только с бактериями, но и с вирусами, грибками и их спорами.

Виды бактерицидных излучателей

Ультрафиолетовые облучатели подразделяются по ряду признаков.

В зависимости от образования озона, они бывают:

  • Озоновые. Излучение, образующееся в таком приборе, путем взаимодействия с содержащимся в помещении кислородом, приводит к получению озона. При использовании для кварцевания помещений дезинфицирующей лампы такого типа, очень важно часто как можно чаще проветривать;
  • Безозоновые. В таком ультрафиолетовом светильнике используется оболочка из кварцевого стекла, покрытая специальным составом. Работая, приборы такого типа озон не образовывают.

Бактерицидная лампа своими руками

По возможности их перемещения, ультрафиолетовые приборы для дезинфекции помещений подразделяются на следующие виды:

  • Стационарные приборы, устанавливающиеся, как правило, в поликлиниках и больницах;
  • Переносные аппараты, часто использующиеся в домашних условиях.

В зависимости от предназначения, лампы для дезинфекции помещения бывают:

  • лампа открытого типа, излучение которой распространяется по всему помещению. Их использование возможно только в отсутствие человека или животных. Применяется для дезинфекции ультрафиолетом помещений. Кварцевание помещения таким устройством невозможно в постоянном режиме, проводится в соответствии с графиком, рекомендованным производителем. Обеззараживания помещений происходит быстро и эффективно;

Необходимо иметь в виду, что дезинфицирующее действие при этом достигается только на открытых пространствах, те же участки, которые находятся в тени, остаются не доступными для обеззараживания. Кроме того, из-за небольшой длины лучей, они не способны проникнуть глубоко. В случае расположения микроорганизмов несколькими слоями, нижние могут остаться недоступными обеззараживающему действию. Поэтому использование аппарата кварцевания не отменяет обычных способов уборки.

  • лампа закрытого типа, или иначе, ультрафиолетовый рециркулятор. Такой аппарат применяется, когда нужно дезинфицировать отдельный предмет. Применение ультрафиолетовой лампы такого типа не требует освобождения помещения;
  • специализированные. Используются как для кварцевания дома, так и в медицинских учреждениях. Применяются для проведения различных физиотерапевтических процедур.

По способу закрепления, кварцеватели подразделяются на:

Многие спрашивают, чем отличается кварцевая лампа от ультрафиолетовой? Они обладают сходным действием и назначением. Обе являются приборами для обеззараживания. В них применяется обеззараживание ультрафиолетом. Различаются же они только деталями конструкции. В кварцевых — применяются специальные минеральные стекла, а в ультрафиолетовых обеззараживателях воздуха – увиолевые.

Использование открытых излучателей

Ультрафиолетовый светильник открытого типа обеспечивает дезинфекцию воздуха и находящихся в помещении предметов. Особенностью является то, что чем дальше предмет находится от лампочки, тем меньше ультрафиолетовых лучей он получает. Поэтому необходимо с особой тщательностью подойти к подбору мощности прибора в зависимости от размеров помещения, в котором он будет работать.

Обратите внимание! Используя ультрафиолетовый бактерицидный излучатель для домашнего применения, учтите, что это может привести к тому, что отделка помещения потеряет яркость.

Закрытые светильники

То, что излучатель такого прибора находится внутри корпуса, приводит к тому, что лучи не попадают наружу, в связи с чем их вредность не может повлиять на находящихся в обрабатываемом помещении людей и животных. Принцип работы такой лампы для обеззараживания помещений будет следующий. Специальные вентиляторы засасывают воздушные массы внутрь, где и происходит кварцевание, вред от микроорганизмов минимизируется. Мощность облучателя — рециркулятора воздуха рассчитывается, исходя из силы и количества вентиляторов. Объем обеззараженного воздуха может быть в пределах 15-100 м³ . Эффективность бактерицидных излучателей закрытого типа доходит до 99%. Такой кварцевый излучатель способен работать непрерывно до 7 дней при условии применения низкой интенсивности. При этом разрешается нахождение в зоне его действия людей. Так как закрытая лампа, обеззараживающая помещения, выделяет совсем небольшое количество озона, то нет никакой необходимости в проветривании после ее использования.

При кварцевании помещения таким ультрафиолетовым стерилизатором воздуха, имеется ряд недостатков. Остаются не продезинфицированными поверхности в обрабатываемом пространстве; люди, находящиеся поблизости, могут ощущать непрерывный шум, создаваемые вентиляторами; кроме того, чаще всего используются настенные кварцевые аппараты, что приводит к тому, что для каждого помещения требуется отдельная бактерицидная уф лампа для дезинфекции.

Останавливая свой выбор на том или ином аппарате, обратите внимание на наличие у него всех предусмотренных насадок. Не рекомендуется приобретать прибор с мощностью, большей, чем необходима для имеющегося помещения. Лучше остановить свой выбор на светильниках, не превышающих по размеру 60 см.

Также в последнее время получили широкое распространение ультрафиолетовые лампы для клубов. В них устанавливается особое, черное увиолевое стекло, отсекающее видимый свет и оставляющее только УФ — излучение.

Области применения

Чаще всего уф лампа бактерицидная находит свое применение в различных медицинских организациях. Она может использоваться как для дезинфекции помещения, так и для местного применения. В этом случае понадобится использование различных насадок, обеспечивающих поступление уф излучения точечно в нужную область. Облучатель ультрафиолетовый кварцевый используется при лечении следующих состояний:

  • простудные заболевания, а также болезни лор – органов;
  • кожные заболевания, например, псориаз, также может помочь кварцевая лампа от лишая;
  • хирургические заболевания, в частности долго заживающие раны, язвы;
  • суставные болезни;
  • некоторые неврологические заболевания;
  • гинекологические проблемы

Также ультрафиолетовая лампа для новорожденных детей часто используется в роддомах. Помимо этого, для детей ультрафиолетовый облучатель рециркулятор полезен как средство профилактики рахита.

Домашние кварцеватели

Помимо использования в лечебных заведениях, такая медтехника нашла свое применение и для домашнего использования.

Важно! Лампа, убивающая микробы, наряду со своими полезными свойствами, имеет и ряд противопоказаний. Поэтому перед ее применением обязательно проконсультируйтесь у своего врача.

Кварцевание дома может понадобиться в нескольких целях.

Аппарат для дома

Лампа ультрафиолетовая бактерицидная для дома помогает обеспечить кварцевание квартиры тогда, когда важно применение повышенных мер по борьбе с опасными возбудителями заболеваний. Часто в применении такой лампы нуждаются семьи, где имеется часто болеющий ребенок. В таком случае кварцевание в домашних условиях проводится ежедневно. Ультрофиолетовая лампа включается на 1/4 часа, затем на столько же гасится, и после этого еще раз активируется на такое же время. При этом лампа для кварцевания домашняя обрабатывает до 20 м².

Лампа для загара

Можно ли загорать под кварцевой лампой для домашнего использования? Получить загар дома можно, воспользовавшись таким излучателем. Для этого можно применять только те аппараты, в инструкции к которым разрешено получение ультрафиолета в домашних условиях для лица. В противном случае использование прибора может привести к получению ожогов, старению и увяданию кожи. Ультрафиолетовая лампа для загара дома по-другому называется мини-солярий.

Фитолампы

Находит свое применение кварцевая лампа для помещений также и в цветоводстве. Обычная обеззараживающая лампа для дома не может быть использована для подсветки при выращивании комнатных растений. При использовании с этой целью кварцевого излучателя открытого типа, растениям может быть нанесен существенный вред. А вот вредна ли закрытая ультрафиолетовая лампа?

Ученые утверждают, что при длине уф волны от 315 до 380 нм происходит стимуляция выработки витаминов; при излучении от 280 до 315 нм растения приобретают холодостойкость. Поэтому при использовании уф лампы, вред и польза для растений будут зависеть от ее настройки.

Включая кварцевую лампу закрытого типа для борьбы с вредителями, оставляйте ее в рабочем состоянии не более чем на 3-5 минут.

Бактерицидная лампа своими руками

УФ лампа своими руками

Кварцевание дома – один из способов обезопасить свою квартиру от непрошенных гостей – патогенных микроорганизмов. Достижению этой цели может помочь антибактериальная ультрафиолетовая лампа своими руками.

Бактерицидная лампа своими руками – не такая уж сложная задача, как может показаться на первый взгляд.

Для изготовления кварцевого светильника своими руками будет необходима лампа ДРЛ с мощностью до 125 Вт. Такой лампочки хватит для обработки небольшого помещения. В случае, если требуется лампа для домашнего применения для большей площади, необходимо взять более мощный прибор. Выбранную лампу требуется обернуть тканью. Затем молотком разбить внешнюю колбу, не затрагивая при этом внутреннюю часть.

Внимание! При работе обязательно воспользуйтесь очками для защиты глаз и перчатками, чтобы защитить от порезов руки. Будьте аккуратны.

Так как лампа содержит ртуть, нужно проявить максимальную осторожность. После удаления внешней части лампы, оставшаяся часть как раз и будет являться аппаратом для кварцевания помещений. Затем она подсоединяется к дросселю. Также можно соединить ее последовательным способом с накаливательной лампой. Сборка облучателя рециркулятора воздуха ультрафиолетового бактерицидного возможна на основе обычной настольной лампы. Полученная лампа для кварцевания квартиры должна использоваться только в отсутствие жителей дома. Нежелательным применение будет и для растений.

Техника безопасности при применении уф лампы для дома

При использовании лампы, обеззараживающей воздух для дома, необходимо соблюдение следующих рекомендаций:

  • при первом применении кварцевого излучателя, время процедуры должно быть ограничено двумя минутами;
  • постепенно период воздействия может наращиваться вплоть до достижения максимального времени в 25 минут;
  • Необходимо выдерживать рекомендованное производителем расстояние до излучателя;
  • Обязательно использование средств для защиты глаз;
  • При использовании облучателя необходимо проконсультироваться с врачом и строго следовать его рекомендациям;
  • Следуйте рекомендациям в инструкции , сколько кварцевать комнату;
  • Включая лампу для дезинфекции, строго соблюдайте правила пользования электроприборами.

Ультрафиолетовая лампа: польза и вред

Несмотря на огромное количество сторонников использован

Ультрафиолетовые бактерицидные лампы - Широкий выбор источников света

LightSources и наш стратегический партнер, LightTech (LT), предлагают широкий ассортимент высококачественных стандартных и специально разработанных по индивидуальному заказу УФ-бактерицидных ламп и их компонентов. Мы предоставляем OEM-производителям любого размера преимущества наших уникальных, запатентованных решений, которые были разработаны специально для бактерицидных применений. Они используются в приложениях для: очистки сточных вод, очистки коммунальной и бытовой питьевой воды, обработки и защиты пищевых продуктов (облучение), регенерации воды, стерилизации воздуха, вентиляции и кондиционирования, а также контроля запаха.

Ультрафиолетовые бактерицидные лампы - Откройте для себя технологию

Ртутные лампы низкого давления

Наши бактерицидные УФ-лампы включают ртутные лампы низкого давления, которые предлагают самый широкий спектр возможностей применения с семью основными типами ламп: стандартные и мощные кварцевые бактерицидные лампы, компактные кварцевые лампы и лампы GU, стандартные и мощные лампы из мягкого стекла, а также компактные лампы из мягкого стекла. Наши стандартные ртутные лампы низкого давления обеспечивают наивысшую эффективность: 40% электрической мощности лампы преобразуется в УФ-излучение при 254 нм, а ртутные лампы с высокой выходной мощностью обеспечивают примерно вдвое большую выходную мощность УФ-излучения.Лампы Softglass обладают бактерицидной эффективностью 30% и могут работать при более низком токе (от 180 до 425 мА). Наконец, ртутные лампы низкого давления имеют исключительно долгий срок службы до 13 000 часов.

Амальгамные лампы низкого давления

Другим примером наших ультрафиолетовых бактерицидных ламп являются амальгамные лампы, которые способны выдавать в три раза больше УФ-излучения по сравнению со стандартными лампами той же длины. Они могут работать с постоянным выходом УФ-излучения в широком диапазоне температур воды или воздуха (4 - 40 ° C).Наши нестандартные конструкции позволяют применять их даже при более высоких температурах. По сравнению со стандартными или бактерицидными лампами HO амальгамные лампы обеспечивают меньшие капитальные и эксплуатационные расходы в течение всего срока службы системы. Кроме того, разработчики системы могут уменьшить количество требуемых ламп без ущерба для функциональности. Лампы имеют большой срок службы до 16 000 часов. LightTech также предлагает точечные и пеллетные амальгамы, в которых используется наша запатентованная и запатентованная пеллетная амальгамная технология, обеспечивающая превосходную эффективность в условиях затемнения.

Ультрафиолетовые лампы среднего давления (MPUV)

Технология MPUV

радикально изменилась за последнее десятилетие и вышла далеко за рамки первоначального использования при отверждении чернил, клеев и покрытий. В настоящее время лампы MPUV обеспечивают мощный источник ультрафиолетового излучения, который используется во многих различных областях, таких как дезинфекция воды с помощью УФ-излучения и стерилизация воздуха, а также для излучения энергии на различных длинах волн, включая видимый свет. Мы предлагаем обширную линейку стандартных и индивидуальных решений, в том числе лампы мощностью от 100 Вт на дюйм до более 700 Вт на дюйм и ряд добавок, используемых для улучшения мощности на определенных длинах волн.Наши лампы на заказ изготавливаются в соответствии с индивидуальными образцами и квалификацией OEM.

Кварцевые рукава

Кварцевые рукава стоят вложений. Они обеспечивают защиту ламп от потока воды и воздуха, поломок, утечек, колебаний температуры и опасностей для окружающей среды - без ущерба для эффективности. Мы предлагаем как кварцевые рукава открытого типа, так и куполообразные, и все наши рукава изготовлены из высококачественных материалов. Кроме того, кварцевые рукава полезны для применения в небольших помещениях.

Электронные балласты

Еще одним компонентом УФ-бактерицидной лампы в нашей линейке продуктов являются электронные балласты, которые обеспечивают высокую эффективность и высокий коэффициент мощности при небольшой и легкой конструкции. Они обеспечивают то преимущество, что они нечувствительны к изменениям сетевого напряжения и работают от нескольких напряжений питания.


LightSources и наши дочерние компании представляют ведущих высокотехнологичных дизайнеров и производителей ламповой промышленности сегодня. Наши продукты используются во всем мире во многих областях применения и в таких отраслях, как наши бактерицидные УФ-лампы, предлагающие защищенные патентом решения, ориентированные на производителей.Пожалуйста, свяжитесь с нами, чтобы обсудить ваши индивидуальные требования к высококачественным бактерицидным УФ-лампам.

Эта запись также доступна на: zh-hans Китайский (упрощенный) es Испанский

.Ультрафиолетовая бактерицидная лампа

- Индивидуальные решения на источниках света

LightSources и наш стратегический партнер, LightTech, являются мировыми лидерами в разработке и производстве запатентованной УФ бактерицидной лампы , которая предлагает безопасное, простое и экономически эффективное решение для множества отраслей промышленности. Наши высокотехнологичные УФ-лампы используются в промышленности, где требуется стерилизация водой, воздухом и поверхностью.

Примеры применения стерилизации воздухом включают контроль запаха, стерилизацию и удаление летучих органических соединений и промышленных выхлопов, содержащих растворители.Для промышленной дезинфекции воды бактерицидная очистка воды UVC является хорошей альтернативой химической обработке и используется, в частности, в очистных сооружениях, сточных водах, питьевой воде, а также в промышленных и коммерческих технологических водах. Кроме того, технология ультрафиолетовых бактерицидных колб является отличным решением для стерилизации поверхности в отраслях, которые занимаются обработкой пищевых продуктов.

Как работает УФ бактерицидная лампа?

Ультрафиолетовая бактерицидная лампа - это устройство, которое преобразует электричество в ультрафиолетовое излучение и генерирует энергию в ультрафиолетовом спектре для уничтожения бактерий, грибков и вирусов (микроорганизмов).Нуклеиновые кислоты - это генетический материал, на который воздействует энергия УФ-дезинфекции. Когда УФ проникает в клетку и поглощается нуклеиновыми кислотами, происходит перестройка генетической информации, которая препятствует способности клеток к размножению. Любая клетка, которая не может размножаться, считается мертвой и не может размножаться до инфекционных чисел внутри хозяина.

Наиболее распространенным типом УФ бактерицидной лампы является низкое давление; устройство сброса ртути / редких газов. Он похож на люминесцентные лампы как в процессе эксплуатации, так и в конструкции, за исключением того факта, что трубка не содержит люминофорного покрытия на стенке лампы.

Корпус УФ-бактерицидной лампы может быть заполнен чистым аргоном или смесью редких газов, включая аргон, неон, криптон, ксенон и / или другие, в зависимости от области применения, для которой предназначена УФ-бактерицидная лампа. Кроме того, в лампе также содержится небольшое количество ртути, которая используется для обеспечения ультрафиолетового излучения. Он может быть изготовлен из чистого плавленого кварца, кварца с легированием титаном или «мягкого» стекла.

Источники света и наши дочерние компании, LCD Lighting, Voltarc вместе со стратегическими партнерами LightTech и Cerlux представляют сегодня ведущих высокотехнологичных дизайнеров и производителей ламповой промышленности.В дополнение к нашим высококачественным стандартным лампам и компонентам, мы специализируемся на подборе наилучшего решения и технологии для удовлетворения уникальных потребностей нашего партнера. Мы призываем вас узнать больше о нашей запатентованной, технологически продвинутой бактерицидной УФ-лампе.

,

UVC Гермицидные лампы Индивидуальные технологии

Включение бактерицидных УФ-ламп в OEM-продукцию превосходит традиционные бактерицидные методы стерилизации бактерий, грибков и вирусов. LightTech и LightSources, являясь мировыми лидерами в области производства бактерицидных ламп UVC, предлагают высококачественные стандартные и нестандартные продукты, сокращенные сроки поставки и непревзойденные инновации. Используя как стандартные, так и нестандартные лампы, OEM-производители (производители оригинального оборудования) могут поддерживать продажи на своем рынке, предлагая часто неиспользованный источник дохода и повторяющиеся сделки.

Индивидуальные решения с бактерицидными лампами UVC

Благодаря современным производственным мощностям и запатентованным технологиям LightTech и стратегический партнер LightSources создают защищенные патентами решения, ориентированные на производителей. Наши разработки системного уровня учитывают условия окружающей среды, УФ-ватт, срок службы и другие важные критерии производительности.
Можно настроить практически все, что касается лампы, включая длину и диаметр, мощность, монтажные розетки и керамические основания.Наши запатентованные керамические основы устойчивы к ультрафиолетовому излучению, озону, жаре и влаге и имеют высококачественный внешний вид. Другие базовые материалы доступны по запросу.

Сокращенное время выполнения заказа
Своевременное производство и наша программа быстрого прототипирования обеспечивают сокращение сроков поставки бактерицидных ламп UVC и повышенную гибкость. Мы можем изготовить как мягкое, так и кварцевое стекло в считанные дни.

Инновация
Источники света и LightTech являются мировыми лидерами в области кварцевых бактерицидных ламп.Наша научно-исследовательская группа постоянно разрабатывает новые экологические технологии, уникальные для бактерицидной промышленности.

Мы стремимся поставлять экологически безопасные решения по всему миру, стремясь внести свой вклад в баланс общественной безопасности и охраны окружающей среды с необходимостью эффективной дезинфекции. Группы LightSources и LightTech будут продолжать укреплять свои лидерские позиции в технологиях, которые имеют жизненно важное значение для нынешнего и будущего здоровья необходимых земных ресурсов, таких как чистая вода и воздух.

Преимущества технологии бактерицидных ламп UVC

  • Соответствует строгим местным нормам и правилам:
    Ультрафиолетовое излучение безвредно для окружающей среды и не содержит химических веществ. В отличие от бактерицидных химикатов, здесь отсутствуют коррозийные материалы и побочные продукты дезинфекции (ДАД).
  • Более безопасная технология:
    В бактерицидных лампах используется ультрафиолетовый свет для стерилизации бактерий, плесени, грибков и вирусов. Нет никаких опасностей для здоровья, связанных с использованием вредных химических веществ.
  • Экономически эффективный:
    Ультрафиолетовая бактерицидная технология проста в эксплуатации и обслуживании. Наши лампы энергоэффективны и долговечны, а их компактный дизайн упрощает модернизацию.

Эта запись также доступна на: zh-hans Китайский (упрощенный) es Испанский

.

MPUV FAQs - источники света

Что приводит к тому, что некоторые кварцевые лампы HID становятся изогнутыми («изгибаются») во время использования?

Простой ответ: « они получили слишком много т», но есть дополнительные подробности, которые необходимо учитывать. Большинство из них находятся вне контроля производителя лампы. Разработчик оборудования должен решить эти проблемы.

Например:
При работе на полной мощности температура кварцевой стенки основного корпуса должна составлять от 800 ° C до 1000 ° C.Концы лампы должны быть не выше 350 ° C. Причиной более низкой температуры торцов ламп является предотвращение окисления и выхода из строя электрических проводов. Металл внутри кварца представляет собой молибден, который, если он слишком горячий, будет расширяться достаточно, чтобы разбить концы и / или начать окисляться и больше не проводить электричество. Это приводит к искрению и отказу лампы.

Причиной более высокой температуры тела является поддержание его ниже точки деформации плавленого кварца. Точка деформации стекла - это температура, ниже которой вы не будете вызывать постоянное напряжение в стекле.Точка деформации плавленого кварца составляет примерно 1070 ° С. Держите тело при температуре 1000 ° C или ниже, и все будет в порядке.

Проблема возникает, когда лампа помещается в приспособление, где она должна охлаждаться. Эти приборы предназначены для фокусирования энергии на рабочей поверхности, а также для удержания тепла вблизи лампы. Сколько дополнительного тепла может выдержать кварцевая лампа? Это проблема. Для длинных ламп это очень важная проблема.

У

очков есть характерная температура, названная точкой отжига.При этой температуре стекло все еще слишком «жесткое», чтобы деформироваться, но молекулы имеют достаточно энергии, чтобы слегка двигаться. Этого достаточно, чтобы позволить расслабляющемуся напряжению расслабиться, и это также точка, в которой вы можете усилить нагрузку на стекло. К сожалению, температура отжига для плавленого кварца составляет примерно 1140 ° C, только примерно на 60 ° C выше точки деформации. Не так много различий и их легко собрать в прилагаемом светильнике.

Что дальше?

Ну, в дополнение к температуре мы также должны учитывать вес лампы.Ксеноновые лампы - это стержни, удерживаемые только за концы. Чем дольше лампа, тем больше масса. Когда вы держите его за концы, вся эта масса помещает силу в центр стержня. Короткие ксеноновые лампы редко наклоняются во время использования даже при высоких температурах, так как сила вытягивания снижается. Более длинные лампы легко наклонить, если они слишком горячие. (Чтобы проиллюстрировать это, перейдите в магазин товаров для дома. Найдите металлические стержни. Найдите короткий и держите его на каждом конце. Вероятно, он будет выглядеть прямым. Попробуйте еще раз с более длинным куском.Держу пари, что он провисает в середине!)

Следующей определяющей характеристикой любого стекла является значение, называемое температурой стеклования. Как только вы достигнете этой точки, стекло потеряет свою «жесткость» и может стать более «пластичным». Приведите стекло к этой температуре, добавьте немного силы (например, его собственный вес), и его можно деформировать (склонить). К сожалению, температура стеклования плавленого кварца составляет всего около 1200 ° C. Опять же, не намного выше, чем его точка отжига 1140 ° C.

Итак, если у вас длинная HID лампа, которая много весит, и немного нагревается, она будет склоняться.Он не только наклонится, но так как давление внутри лампы полной мощности обычно больше, чем давление воздуха, лампа становится больше в диаметре. Он взрывается как воздушный шар.

Почему лампы просто не «грохнут» ?

Ну, к счастью, это медленный процесс. Если лампа перегрелась от отражателя, она наклонится и станет немного больше в диаметре. Когда он наклоняется, он удаляется от накопленного тепла отражателя. Так будет прохладнее. Кроме того, когда он становится больше в диаметре, его мощность снижается, что также делает его более холодным.Как только лампа остывает до точки, в которой она деформируется, все останавливается и лампа счастлива. Поклонился, но стабилен и счастлив.

Итак, если ваши лампы склоняются, вам, возможно, придется переделать корпус или принять решение о снижении мощности лампы. Это просто слишком много тепла.

,

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
