Как правильно подключить частотный преобразователь. Какие требования нужно соблюсти при установке. Какие режимы управления существуют. Как настроить частотный преобразователь для оптимальной работы.
Что такое частотный преобразователь и для чего он нужен
Частотный преобразователь (ЧП) — это электронное устройство для управления скоростью вращения асинхронного электродвигателя. Его основная задача — преобразование электроэнергии одной частоты в энергию другой частоты.
Применение частотного преобразователя позволяет:
- Плавно регулировать скорость вращения двигателя
- Обеспечить плавный пуск и торможение
- Снизить пусковые токи
- Экономить электроэнергию
- Увеличить срок службы оборудования
Частотные преобразователи широко используются в промышленности, системах вентиляции и кондиционирования, насосных станциях и других областях, где требуется регулирование скорости электродвигателей.
Основные требования к установке частотного преобразователя
При монтаже частотного преобразователя необходимо соблюдать следующие требования:

- Отсутствие прямых солнечных лучей
- Отсутствие поблизости легковоспламеняющихся жидкостей и материалов
- Защита от попадания масла, пыли, металлической стружки
- Обеспечение хорошей вентиляции
- Температура воздуха от -10°C до +45°C
- Влажность менее 90%
- Монтаж на твердой устойчивой поверхности
- Вертикальная установка для лучшего охлаждения
- Минимум 10 см свободного пространства со всех сторон
Соблюдение этих требований обеспечит надежную и долговечную работу частотного преобразователя.

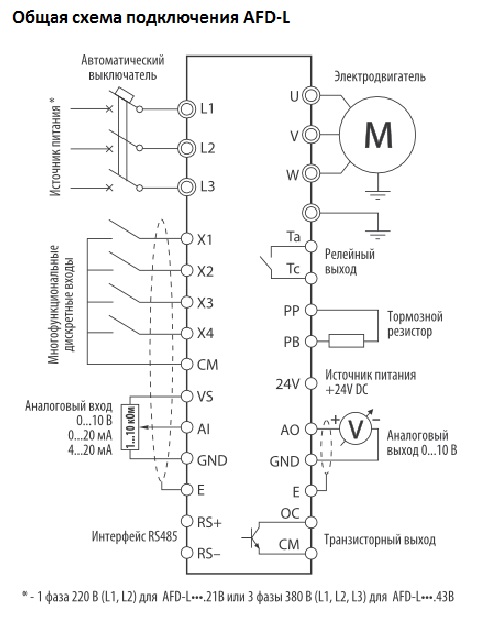

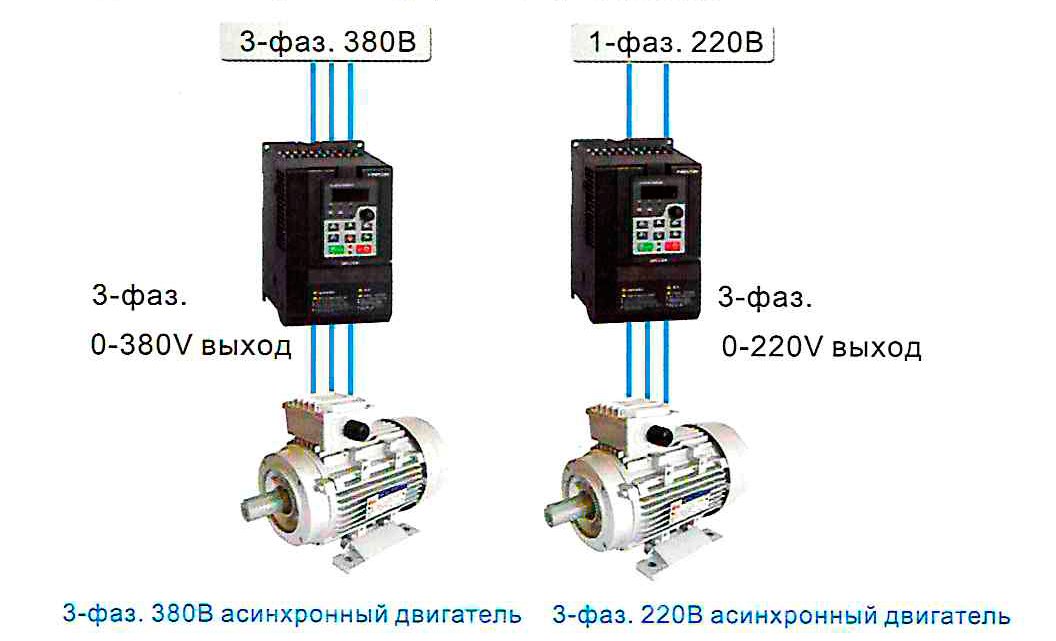

Схема подключения силовой части частотного преобразователя
Подключение силовой части частотного преобразователя выполняется по следующей схеме:
- Подключите провод заземления к клемме PE
- Подключите входные силовые кабели к клеммам:
- L1, L2, L3 — для трехфазной сети
- L, N — для однофазной сети
- Подключите выходные силовые кабели к клеммам U, V, W
Важно! Сечение заземляющих кабелей должно соответствовать сечению силовых кабелей. Каждый провод заземляется отдельно.

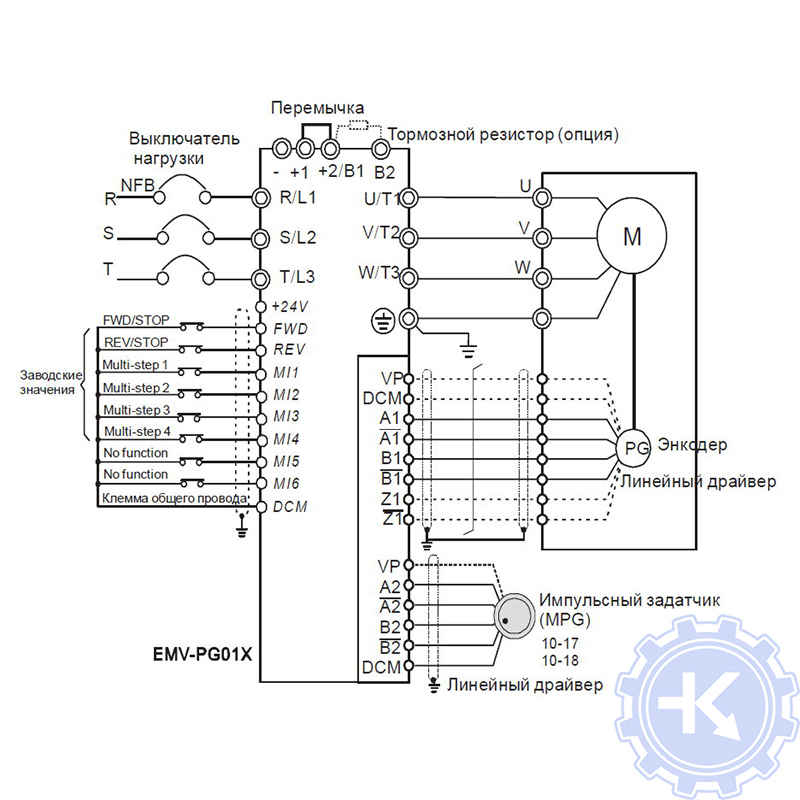

Подключение цепей управления частотного преобразователя
Схема подключения цепей управления зависит от выбранного режима. Рассмотрим основные варианты:

1. Управление с панели преобразователя
Самый простой способ, не требующий дополнительных подключений. Запуск и регулировка частоты осуществляются кнопками на панели ЧП.
2. Двухпроводное управление
Подключите:
- DI1 — движение вперед
- DI2 — движение назад
- GND — общий провод
3. Трехпроводное управление
Подключите:
- DI1 — пуск вперед
- DI2 — пуск назад
- DI3 — разрешение работы
- GND — общий провод
4. Аналоговое управление
Для управления частотой аналоговым сигналом подключите:
- GND — общий провод
Настройка параметров частотного преобразователя
После подключения необходимо настроить параметры ЧП под конкретную задачу. Основные параметры для настройки:
- P0-01 — Режим управления двигателем
- P0-02 — Источник команд управления
- P0-03 — Источник задания частоты
- P0-17, P0-18 — Время разгона и торможения
- P1-01…P1-05 — Параметры двигателя
Правильная настройка параметров обеспечит оптимальную работу системы «частотный преобразователь — двигатель».
Проверка правильности подключения и работы
После подключения и настройки необходимо проверить работу системы:

- Подайте питание на ЧП
- Запустите двигатель на минимальной частоте
- Убедитесь, что двигатель вращается в нужную сторону
- Плавно увеличьте частоту до номинальной
- Проверьте работу на разных скоростях
- Проконтролируйте температуру ЧП и двигателя
При обнаружении неполадок остановите систему и проверьте подключение и настройки.
Типичные ошибки при подключении частотного преобразователя
При монтаже частотных преобразователей часто допускаются следующие ошибки:
- Неправильное подключение силовых кабелей
- Отсутствие или некачественное заземление
- Недостаточное сечение проводов
- Неверная настройка параметров двигателя
- Игнорирование требований к установке ЧП
Внимательность при монтаже и настройке поможет избежать этих ошибок и обеспечить надежную работу оборудования.
Подключение и настройка частотного преобразователя по всем правилам.
Решили продлить жизнь электродвигателя, но не знаете, как установить частотный преобразователь для трехфазного двигателя? Далее мы подробно разберемся в этом вопросе
Все более популярными становятся частотники в ситуациях, когда нужно запитать трехфазный двигатель. Это не крупные предприятия, а обычные домохозяйства с автономной системой водоснабжения или отопления. К тому же благодаря частотным преобразователям можно подключить электродвигатель с трехфазным питанием к однофазной сети, при этом, не теряя мощности движка.
Отсутствие попадания прямых солнечных лучей.
Отсутствие вблизи легковоспламеняющихся жидкостей.
Отсутствие капель масла, пыли, металлической стружки.
Хорошая вентиляция.
Температура воздуха от -10 градусов до +45 °.
Не допускать попадание воды, влажность менее 90%.
Рядом с частотным преобразователем не должно быть деревянных конструкций и легковоспламеняющихся материалов.
Монтаж преобразователя должен осуществляться на твердой устойчивой поверхности.
НЕ устанавливать частотный преобразователь в зоне действия электромагнитных помех.
- Устанавливать частотный преобразователь вертикально, для осуществления простоты движения охлажденного воздуха без отсутствия преград на его пути.
Во время работы, любой привод нагревается, в зависимости от мощности этот нагрев будет больше или меньше. Чтобы частотник нормально работал, нужно оставить минимум 10 см свободного пространства со всех сторон от него. Это позволит свободно циркулировать воздуху и наш частотный преобразователь не перегреется. Устанавливая ПЧ в шкафу, следите, чтобы поток воздуха от вентилятора проходил как можно ближе к частотнику.
При монтаже в первую очередь подключают провод заземления. Сечение заземляющих кабелей должно соответствовать сечению кабелям питающей сети. Каждый провод заземляется отдельно.
Используйте экранированные кабели. Создайте защиту кабелей управления от электромагнитных помех.
Убедитесь в правильности подсоединения входных ( клеммы L 1, L 2, L3 для трехфазной и L, N для однофазной сети) и выходных силовых кабелей ( клеммы U, V ,W ).
Подключение к клемме РЕ преобразователя частоты выполняется проводом заземления.
Проконтролируйте, чтобы при команде «вперед» двигатель вращался вперед. Если двигатель вращается в обратную сторону необходимо поменять две любые шины между собой или откорректировать значение отвечающих за это функциональных параметров.
Не подключайте к выходным цепям фазосдвигающий конденсатор. Это может нарушить работу оборудования или привести к повреждению частотного преобразователя.
Не подключайте шины силового питания к выходным клеммам U, V, W. Это вызовет выход из строя частотного преобразователя.
Не допускается подключение к выходным цепям частотного преобразователя электромагнитный выключатель или магнитный контактор. При подключении нагрузки к частотному преобразователю в процессе его работы, скачок тока нагрузки вызовет срабатывание схемы защиты частотного преобразователя.
Пульт управления включается в состав частного преобразователя, устанавливается в удобном месте . Подключается пульт согласно схемы , которая находится в инструкции преобразователя.
СХЕМЫ И РЕЖИМЫ УПРАВЛЕНИЯ ЧАСТОТНЫМ ПРЕОБРАЗОВАТЕЛЕМ M-DRIVER! НАСТРОЙКА РЕЖИМОВ РЕГУЛИРОВАНИЯ ЧАСТОТНОГО ПРИВОДА!
В данном обзоре постараемся рассмотреть самые популярные режимы управления и схемы подключения частотных преобразователей M-Driver. Частотные преобразователи M-Driver являются многофункциональными устройствами управления двигателями и могут быть внедрены в различные сферы промышленности.
Перед тем как приступать к подключению и разбору управляющих сигналов необходимо в ОБЯЗАТЕЛЬНОМ порядке сконфигурировать в частотном преобразователе параметры двигателя (с шильдика двигателя). Данные параметры необходимо для правильной работы защит частотного преобразователя и двигателя. Если проигнорировать параметрирование данных настроек, то двигатель может работать не на полную производительность и при аварийных событиях частотный преобразователь или двигатель могут выйти из строя. Для этого сконфигурируйте следующие параметры в частотном преобразователе M-Driver:
- P1-01 — номинальная мощность двигателя, кВт
- P1-02 — номинальное напряжение двигателя, В
- P1-03 — номинальный ток двигателя, А
- P1-04 — номинальная частота двигателя, Гц
- P1-05 — скорость вращения двигателя, об/мин
Самый простой способ управления двигателем с помощью частотного преобразователя заложен изначально заводом изготовителем и производиться с панели управления частотного преобразователя (параметр P0-02 = 0). В данном случае режим запуска производится с кнопки «RUN» (пуск), а время разгона двигателя до номинальной частоты и его торможение составляет 20 сек (P0-17 = 20 разгон, P0-18 = 20 торможение, P0-19=1 единица времени). Останов двигателя производится по кнопке «STOP» (стоп) с панели управления частотным преобразователем. Частота вращения двигателем задаётся с помощью встроенного потенциометра на панели управления частотного преобразователя. Данный вариант управления предназначен для плавного пуска двигателя, либо по технологическим условиям Вам необходимо поддерживать постоянную скорость вращения двигателем (один раз задали частоту и работает на постоянной основе). Также данный вариант часто применяется, когда панель оператора выносят на пульт управления и оператор с панели управления частотным преобразователем регулирует скорость двигателя в реальном времени. Текущая настройка частотного преобразователя не требует привлечения высококвалифицированного персонала. При необходимости измените время разгона и торможения двигателя (P0-17 = 20 разгон, P0-18 = 20 торможение, P0-19=1 единица времени).
Самым распространённым режимом управления частотным преобразователем M-Driver является дискретное управление по внешним сигналам. Частотный привод имеет 5 дискретных сигналов которые можно запрограммировать на разные режимы управления. Для внешнего управления частотным преобразователем необходимо в параметре P0-02 выбрать значение 1 (управление с клемм). После этого необходимо настроить значения параметров P4-00 — P4-04 (дискретные входа DI1-DI5). Далее выбираем в параметре P4-11 один из режимов управления представленных ниже:
1) P4-11 = 0 Режим двухпроводного управления 1. Данный режим представляет собой два сигнала подаваемые на клеммы DI1 (движение вперед) и клемму DI2 (движение назад). Желательно использовать двухпозиционный переключатель с фиксацией с 2-мя НО контактами, чтобы случайным образом одновременно не отправить сигналы на клеммы DI1 и DI2.
2) P4-11 = 1 Режим двухпроводного управления 2. В данном режиме с помощью сигнала подаваемого на клемму DI1 задаётся разрешение на работу частотного преобразователя, а сигнал поступающий на клемму DI2 задаёт направление вращения двигателем. Иными словами, подав сигнал на клемму DI1 двигатель начнёт вращаться в прямом направлении, если сигнал будет подан на клемму DI2, то двигатель начнёт вращаться в противоположную сторону. Соответственно для работы двигателя от частотного преобразователя контакт SW1 должен быть замкнут.
3) P4-11 = 2 Режим трёхпроводного управления 1. Данный режим отличается дополнительным контактом, тем самым может обеспечивать дополнительную защиту двигателя. Например на контакт SW3 может быть подключён датчик сухого хода при срабатывании которого двигатель остановиться. Соответственно при подаче сигнала на клемму DI1 двигатель будет вращаться в прямом направлении, при подачи сигнала на клемму DI2 двигатель будет вращаться в реверсивном направлении. При этом контакт SW3 должен быть замкнут (разрешение на работу).
4) P4-11 = 3 Режим трёхпроводного управления 2. Данный режим имеет более сложную схему управления, которая также применяется в различных системах управления АСУТП. В данном примере работа двигателя реализована по нескольким условиям. Например, на контакт SW3 возможно подключить реле сухого хода или аварийную кнопку останова, а на контакт SW1 может поступать сигнал разрешения как от контроллера так и от других смежных систем управления. Контакт SW2 (сигнал на вход DI2) задаёт направление вращения двигателя.
Во всех случаях управления нужно выбирать источник задания основной частоты (параметр P0-03). В заводской настройке источником основной частоты выбран параметр AI3 (эквивалент потенциометру панели управления). Вы можете выбрать и другие варианты задания основной частоты, например: аналоговый вход AI1 (0-10В) или AI2 (0-10В/4-20мА), ПИД регулятор, Modbus RTU, мультизадания (мультиссылки) или режим ПЛК. Под заданием основной частоты понимается частота которую будет выдавать частотный преобразователь на двигатель.
Подводя итоги вышесказанному настройку частотного преобразователя M-Driver необходимо производить в несколько этапов.
- Выбор источника команд задаётся в параметре P0-02. Следующий пункт (п.2) необходимо рассматривать, если в параметре P0-02 выбрано значение 1.
- Формирование сигнала на запуск и направление вращения двигателя от частотного преобразователя (как правило реализуется по дискретным сигналам DI1-5, параметры P4-00 — P4-04).
- Выбор задания основной частоты в параметре P0-03.
Настройку частотного преобразователя по сети Modbus в данной статье рассматривать не будем, так как данной теме посвящена отдельная статья. Можем только сказать, что управление частотным преобразователем и задания по частоте можно производить по сети Modbus без использования клемм управления и других сигналов. Это очень удобно в построении разных системах управления АСУТП.
МУЛЬТИЗАДАНИЯ ПО ДИСКРЕТНЫМ СИГНАЛАМ
Задание основной частоты может также формировать по дискретным клеммам. Данное управление необходимо в тех случаях, когда по внешним дискретным сигналам необходимо задавать фиксированную частоту двигателю. В таком случае дискретный вход DI1 как правило задействуют как сигнал пуска (P4-00 = 1), а входа DI2-DI5 используют для задания определенной частоты. Другими словами, подавая сигналы в определенной последовательности на клеммы DI2-DI5 будет формироваться заданная частота. Вариантов фиксированной частоты в таком случае может быть задано до 16. Разберём данную конфигурацию более подробно:
- в парметре P0-02 выбираем значение 1 (управление с клемм).
- в параметре P0-03 выбираем значение 6 (мультизадания или мультиссылка).
- в параметре P4-00 выбираем значение 1 (кнопка пуск вход DI1).
- в параметре P4-03 выбираем значение 12 (клемма №1 множественных заданий).
- в параметре P4-04 выбираем значение 13 (клемма №2 множественных заданий). При необходимо можно выбирать значения P4-01 = 14, P4-02 = 15 для увеличения вариантов фиксированной частоты.
- в параметре PC-01 выбираем необходимое значение частоты (допустим 50Гц). Соответственно, когда есть сигнал только на DI4 (сигнал пуск на DI1 поступает соответственно), то частота преобразователя будет равна 50Гц и соответствовать заданию №1 PC-01.
- аналогично выбираем для параметра PC-02 необходимую частоту (например 10Гц). Следовательно, когда есть сигнал только на DI5 (сигнал на DI1 поступает соответственно), то частота преобразователя будет равна 10Гц, задание №2 PC-02.
- если сигналы не поданы на клеммы DI4 и DI5, то частота преобразователя будет равно 0Гц, так как Задание №0 PC-00 = 0Гц.
- если сигналы подаются одновременно на клеммы DI4 и DI5, то частота преобразователя будет также равна 0Гц, так как Задание №3 PC-03 = 0Гц.
Необходимо обращать внимание на то, что задание в параметрах PC-00 — PC-15 задаётся в процентах. Например, если максимальная частота выбрана 50Гц (P0-10), то значение в параметре PC-00 будет соответствовать 100% (50Гц), 50% (25Гц) и т.д. Таким образом, возможно задавать различные значение частоты вращения двигателя по дискретным сигналам.
В данной статье мы постарались разобрать самые популярные режимы управления частотным преобразователем M-Driver. На самом деле вариантов управления частотными приводами намного больше и зависит от Ваших требований и пожеланий. Если у Вас имеются вопросы или нужна консультация по данным частотным преобразователям M-Driver, то Вы всегда можете связаться с нами любым удобным для Вас способом. Отдел технической поддержки оперативно отвечает по почте [email protected].
ПОЛЕЗНЫЕ ССЫЛКИ:
Руководство пользователя частотных преобразователей M-Driver (RUS)
Частотные преобразователи M-Driver с входным напряжением 380В
Частотные преобразователи M-Driver с входным напряжением 220В
