Схема подключения датчика движения для включения света. Подключение датчика движения для автоматического включения света: пошаговая инструкция — Производство и поставка электростанций, Бензиновые и дизельные генераторы от 1 до 100 кВт. Мини ТЭЦ на базе двигателя Стирлинга.

Как правильно подключить датчик движения к освещению. Какие инструменты понадобятся для монтажа. Какие бывают типы датчиков движения. Как выбрать оптимальное место для установки датчика. Какие проблемы могут возникнуть при подключении и как их решить.

Содержание

Типы датчиков движения для автоматического включения света

Существует несколько основных типов датчиков движения, которые используются для автоматического включения освещения:

Инфракрасные (пассивные) — реагируют на тепловое излучение движущихся объектов
Ультразвуковые — излучают ультразвуковые волны и анализируют их отражение
Микроволновые — работают по принципу радара, излучая микроволны
Комбинированные — сочетают несколько типов сенсоров для повышения точности срабатывания

Выбор конкретного типа датчика зависит от места установки и требований к его работе. Инфракрасные наиболее распространены из-за невысокой стоимости. Ультразвуковые и микроволновые эффективны для больших помещений. Комбинированные обеспечивают максимальную надежность.

Как выбрать место для установки датчика движения

От правильного выбора места установки зависит эффективность работы датчика движения. При выборе места необходимо учитывать следующие факторы:

Угол обзора датчика — должен охватывать всю нужную зону
Высота установки — обычно 2-2,5 метра от пола
Отсутствие помех — источников тепла, движущихся объектов и т.д.
Защищенность от осадков — для уличных датчиков
Удобство подключения к проводке

Оптимальными местами для установки являются углы помещений, простенки между дверями, зоны возле лестниц. Для улицы подойдут места над входом, на углах здания. Главное — обеспечить максимальный охват нужного пространства.

Необходимые инструменты для подключения датчика движения

Для самостоятельного подключения датчика движения к освещению потребуются следующие инструменты и материалы:

Отвертки плоская и крестовая

Кусачки и плоскогубцы
Индикаторная отвертка
Мультиметр
Изоляционная лента
Клеммные колодки
Провода нужного сечения
Дрель со сверлами (для монтажа)

Также понадобится сам датчик движения и светильник, если он не установлен. Перед началом работ обязательно отключите электричество на щитке. Соблюдайте технику безопасности при работе с проводкой.

Пошаговая инструкция по подключению датчика движения

Процесс подключения датчика движения к освещению включает следующие основные этапы:

Обесточьте помещение, отключив автомат на электрощите
Определите место установки датчика и светильника
Проложите провода от распределительной коробки к месту установки
Закрепите датчик движения на выбранном месте
Подключите провода к клеммам датчика согласно схеме
Установите и подключите светильник

Проверьте правильность соединений
Включите питание и протестируйте работу

При подключении строго соблюдайте полярность проводов. Нулевой провод подключается к синей клемме датчика, фазный — к коричневой. Заземляющий провод (если есть) — к желто-зеленой клемме.

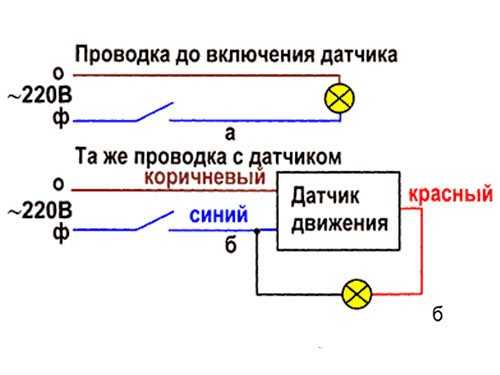

Схема подключения датчика движения к освещению

Базовая схема подключения датчика движения к светильнику выглядит следующим образом:

Фаза от сети подключается к клемме L датчика
Ноль от сети — к клемме N датчика
Клемма ↑ датчика соединяется с фазным проводом светильника
Нулевой провод светильника подключается к нулю сети

При необходимости параллельно датчику можно подключить обычный выключатель. Это позволит включать свет вручную. Более сложные схемы позволяют управлять несколькими группами светильников.

Настройка параметров работы датчика движения

После подключения необходимо настроить параметры срабатывания датчика движения:

Чувствительность — регулирует дальность обнаружения движения
Время работы — как долго будет гореть свет после срабатывания
Порог освещенности — при какой яркости будет включаться

Настройки производятся с помощью регуляторов на корпусе датчика. Оптимальные параметры подбираются опытным путем. Для улицы рекомендуется устанавливать меньшую чувствительность и больший порог освещенности.

Возможные проблемы при подключении датчика движения

При самостоятельном подключении датчика движения могут возникнуть следующие проблемы:

Датчик не включается — проверьте правильность подключения и наличие напряжения
Свет не выключается — уменьшите чувствительность датчика
Ложные срабатывания — устраните источники помех в зоне действия
Малая дальность работы — отрегулируйте чувствительность и угол обзора

Большинство проблем решается корректировкой настроек датчика. При необходимости обратитесь к инструкции по эксплуатации конкретной модели. В сложных случаях рекомендуется вызвать квалифицированного электрика.

Преимущества использования датчиков движения для освещения

Установка датчиков движения для автоматического включения света имеет ряд преимуществ:

Экономия электроэнергии — свет горит только когда нужно
Повышение комфорта — не нужно искать выключатель в темноте
Безопасность — освещение включается при появлении посторонних
Увеличение срока службы ламп — меньше циклов включения/выключения
Автоматизация — свет работает без участия человека

Датчики движения особенно удобны в проходных помещениях, на лестницах, придомовых территориях. Они позволяют создать современную и энергоэффективную систему освещения.

Webasyst » Установка датчика движения для включения света

Установку датчика движения для включения света произвести не сложно, достаточно следовать схемам, которые наш сайт кабельТУТ опишет ниже.

Датчик движения работает, замыкая или размыкая электрическую цепь.

В начале датчики движения производились для работы в системе охранной сигнализации. При появлении движущегося объекта в зоне охраны они подавали звуковой сигнал тревоги. Сейчас же датчики движения продвинулись сильно вперед и способны включать почти любое электрооборудование, которое к ним подключено.

Датчик движения, используемый для включения и выключения света, реагирует на человека или животное, который попадает в зону действия сенсора. Когда в помещении никого не остается, то свет автоматически отключается, так как электрическая цепь размыкается.

Чаще всего датчики движения устанавливают для автоматического включения и выключения света, где он необходим в короткий промежуток времени. Обычно установка датчиков движения для включения света происходит на улице, в подъездах, входных воротах частных домах, а также их устанавливают в коридорах при входе в квартиру. Датчики движения так же помогут в ночное время суток передвигаться по помещению / квартире, так как они работают и в темноте.

Как выбрать место установки датчика движения для включения света

Чтобы датчик движения для включения света работал надежно, важно выбрать правильное место его установки. Необходимо учитывать внешние факторы, которые могут вызвать ложное включение или наоборот помешать срабатыванию датчика.

Не рекомендуется устанавливать их вблизи отопительных приборов, кондиционеров, а также около техники выделяющей электромагнитное излучение.

Монтаж датчика движения целесообразно производить в том месте, где возможно появление человека. Также необходимо брать во внимание и угол охвата датчика. Так как у любых датчиков движения есть свой угол охвата, установка под неправильным углом полностью сведёт на нет его эффективность.

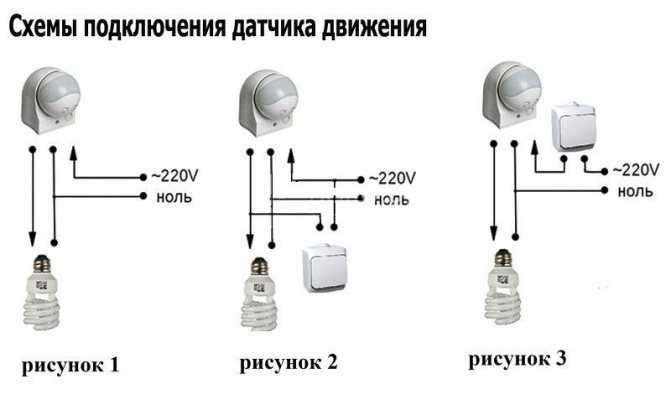

Установка датчика движения с выключателем

Если необходимо учесть режим, когда лампочка не будет выключаться после определенного промежутка времени, в схему монтируют отдельный одноклавишный выключатель.

При такой схеме подключения, выполняют параллельное соединение, то есть питающую фазу подводят и к датчику движения, и к выключателю.

Поскольку у датчика движения три провода, а у выключателя их два, то следует провести параллельное подключение:

Одновременно завести фазу от автоматического питания на выключатель и датчик. В этом вам помогут клеммы WAGO.
Далее, также с помощью клемм WAGO, необходимо присоединить второй провод с одноклавишного выключателя к выходному проводнику с датчика.

Такая схема позволяет самостоятельно отключать и включать осветительные приборы в случае поломки датчика движения или более долгого нахождения в комнате.

Установка нескольких датчиков в одном помещении

Если помещение большое, то один датчик движения может не справиться. В этом случае применяют схему с двумя датчиками, которые располагаются в противоположных концах комнаты. Необходимо учитывать, что оба прибора должны работать от одной фазы, иначе произойдет короткое замыкание. Подключать оба датчика нужно по параллельной схеме.

В настоящее время датчики движения являются средством, которое позволяет без лишних усилий включать и выключать практически любой осветительный прибор. Также они позволяют экономить электроэнергию, а значит и ваши денежные средства.

90 фото подбора устройства и его монтаж

Датчики движения разрабатывались для охраны. Они позволяли быстро получать информацию о несанкционированном доступе на территорию. Позже область применения расширилась, их стали использовать в промышленных и бытовых целях.

Использование приборов позволяет экономить электроэнергию, повышает уровень комфорта в жилых и производственных помещениях.

Схема работы

Есть несколько видов приборов, отличающихся по чувствительности. Принцип работы датчика движения зависит от его параметров:

Инфракрасное (пассивное) оборудование срабатывает на появление источника тепла. Для оптимальной работы необходима настройка, выбор подходящего режима.

При минимально допустимых настройках датчик начинает срабатывать на домашних животных, при максимальных настроен на взрослых людей, а на появление ребенка не реагирует. Большинство моделей необходимо настраивать в ручном режиме.

Ультразвуковой детектор функционирует в активном режиме. Он фиксирует отражение высокочастотного сигнала от объектов, попадающих в зону обзора. Их перемещение, появление нового объекта изменяет характеристику отраженных сигналов, происходит срабатывание. Работает непрерывно, сканируя определенную зону.

Через установленные промежутки времени прибор посылает сигнал и реагирует на его отражение. Стоит в несколько раз дороже инфракрасных моделей, надежен в эксплуатации, применяется для охраны.

Микроволновые сенсоры в непрерывном режиме сканируют подконтрольную зону, действуя как радиолокатор. Эта техника реагирует на любое движение. Дороже устройств другого типа, поэтому широкого распространения в быту не получила.

Комбинированные приборы содержат сразу несколько типов сенсоров, что позволят точно обнаруживать и реагировать на любой объект, попавший в зону действия. Чаще всего комбинируются инфракрасные и ультразвуковые устройства, стоят дорого.

Как выбрать оптимальный вариант

Какой датчик движения выбрать для включения света зависит от места его предполагаемой установки, конструктивных особенностей. Есть модели, выпускаемые для работы внутри и снаружи помещения.

Если необходимо автоматическое включение света автоматически при открывании двери, то подойдут микроволновые или ультразвуковые, датчики. Инфракрасные на движение двери не срабатывают, они отреагируют только при появлении человека в обзорной зоне.

Потолочные и настенные устройства отличаются углом обзора. В первом случае охватывается 360% пространства, во втором максимально до 240%, самые простые модели имеют угол обзора всего 90%.

Уличные датчики движения разрабатываются с учетом их функционирования в сложных климатических условиях. Комнатные датчики не рассчитаны на работу в условиях повышенной влажности, резкого изменения температурного режима.

Монтаж

На все изделия прилагается схема подключения датчика движения, поэтому настроить и установить устройство можно самостоятельно. Место выбирается таким образом, чтобы не происходило срабатывания на посторонние сигналы.

Наружные приборы подходят для контроля над заданным периметром. Радиус реагирования до 500 метров, что позволяет их использовать для придомовых территорий. Внутренние сенсоры используются в квартирах, подъездах.

Рекомендации как правильно установить датчик движения необходимо обязательно изучить в прилагаемой инструкции. Общие советы:

выбрать постоянное место, чтобы потом не пришлось перемещать устройство;
рядом с сенсором устанавливается обычный выключатель для ручного отключения свет в случае необходимости;
чтобы случайно не повредить устройство, его лучше устанавливать, слегка углубив в стене;
солнечные лучи могут нарушить работу сенсора, поэтому датчик нужно ставить в месте, куда они не попадают.

Принцип работы схож с механизмом соединения контактов в обыкновенном выключателе, только в этом случае реле служит исполнительным механизмом.

Проверить правильность подключения поможет временная схема из технического паспорта. Несрабатывание прибора означает ошибки, допущенные при монтаже.

По окончании работ необходимо отрегулировать датчик, установив оптимальное для срабатывания время. Установку сложных, дорогостоящих устройств стоит доверить профессионалам.

Перед покупкой устройства целесообразно посмотреть фото датчиков движения для включения света. Это позволит заранее выбрать модель с оптимальными внешними характеристиками, конструкцией, сектором обзора, принципом работы.

Устройства компактны, легки в установке. Они подходят для частных и многоквартирных домов, иногда устанавливаются на фасаде магазинов.

Кроме основного назначения играют роль сигнализации, срабатывая при приближении людей к охватываемой сектором обзора территории.

Фото датчиков движения для включения света

Также рекомендуем посетить:

Детектор скрытой проводки
Пайка проводов
Кабель в землю
Заземление в частном доме
Открытая электропроводка
Однофазный двигатель
Крепление кабеля
Распределительная коробка
Маркировка проводов
Распределительный щит
Установка выключателя
Фотореле для освещения

Показания электросчетчика
Дифференциальный автомат
Провод СИП
Электропроводка в деревянном доме
Точечные светильники
Подключение люминесцентных ламп
Магнитный пускатель
Освещение участка
Подключение светильника
Соединение проводов
Подключение диммера
Скрытая электропроводка
Электрозвонок
Сечение провода
Ремонт утюга своими руками
ВВГ кабель
Монтаж электропроводки
Замена электропроводки
Схема электропроводки в доме
Стабилизаторы напряжения для дома
Смеситель на кухню
Свет в аквариуме
Штробление стен

Как подключить датчик движения к существующему источнику света — Производство печатных плат и сборка печатных плат

Есть ли в вашем помещении освещение? Так много людей делают в эти дни со всем внутренним освещением. Но если бы вы осматривали свою собственность, когда выходите на нее, смогли бы вы адекватно увидеть, как садится солнце?

Если нет, у нас есть несколько идей, как это исправить. Один из них — установка или добавление датчика движения в открытый сарай. Он включается автоматически при обнаружении движения и выключается через заданное время. Вы можете подключить и установить его за час, а его стоимость составляет около 50 долларов.

Другим решением является добавление прожекторов с использованием солнечных батарей и освещения только ночью. Эти светильники дороже в установке. Они требуют больших первоначальных вложений денег и времени. Но это может сэкономить вам деньги в долгосрочной перспективе, потому что устранит потребность в электричестве в вашем сарае.

Прежде чем приступить к какому-либо решению, подумайте о своем имуществе. Если он обращен на север или юг, солнце должно оставлять достаточно света, когда оно садится. Это поможет вам увидеть, что вы делаете в своем сарае.

Стоимость подключения датчика движения к светильникам При наличии всех доступных вариантов, что в данной ситуации более рентабельно? Датчик освещенности более экономичен, чем солнечные фонари. С ним вы платите только за энергию, используемую для освещения вашего сарая. Кроме того, ни одна из технологий не требует дополнительных вложений.
Стоимость проводки может варьироваться от 300 до 500 долларов. Однако это зависит от типа используемого материала и стоимости установки. Если вы заменяете старый свет на этот, вы можете запланировать потратить еще больше.
Для установки солнечных фонарей потребуется больше усилий, чем для установки датчика движения. Во-первых, вы должны завершить и подключить цепь, которая активирует свет в соответствии с установленным протоколом.
В целом, средняя стоимость этих ламп составляет около 50 долларов США, при условии, что вы покупаете все компоненты. Если их еще нет в вашем сарае под рукой, то добавьте к стоимости установки.
Любой, кто имеет базовые знания об электропроводке, может легко установить светильники с датчиками движения.
Преимущества подключения датчика движения к нескольким светильникам датчики движения для светильников
Если на вашем участке более одного сарая, используйте несколько светильников с датчиками движения. Таким образом, когда вы переходите из одного сарая в другой, свет будет соответственно включаться и выключаться.
Безопасность Датчик движения не только сделает ваш сарай более заметным, но и отпугнет нежелательных посетителей. Огни не слишком яркие. Мы можем использовать их после наступления темноты, потому что они включаются только тогда, когда чувствуют движение. Ясность света
Солнечные фонари требуют больших вложений. Таким образом, они не будут такими экономичными или рентабельными, как светильники с датчиком движения. Но дополнительная безопасность и ночное освещение, которые они обеспечивают, того стоят.
Украшение Светильники с датчиком движения лучше всего подходят для наружного освещения. Таким образом, их основная цель дизайна — видимость и функциональность. Однако, если вы хотите украсить сарай солнечными панелями и фонарями, вы тоже можете это сделать. Ваш выбор декора будет зависеть от того, что выглядит хорошо в ваших глазах и что позволяет ваш бюджет.
Энергоэффективность Солнечные фонари будут более энергоэффективными, чем фонари с датчиками движения. Им требуется меньше энергии для работы. Но свет с датчиком движения вообще не использует электричество. Это делает его лучшим выбором для тех, кто хочет избежать каких-либо затрат на освещение в сарае.
Гибкость Мы можем использовать лампы с датчиком движения, чтобы освещать вашу собственность ночью, когда солнце не светит. Это нецелесообразно для солнечных лучей. Датчики движения также эффективны в дневное время, если они не используются и нуждаются в замене.
Увлекательный проект «Сделай сам» Установка солнечных фонарей требует больше усилий, чем установка светильника с датчиком движения. Сначала вы должны провести электрические испытания, подключить цепь и установить солнечные панели. Затем можно установить светильники. Однако, если вам нравится делать свои проекты своими руками, это будет для вас развлечением.
Инструменты для установки Для установки светильника с датчиком движения вам понадобятся обычная отвертка, плоскогубцы и кусачки. В зависимости от вашего местоположения вам также может понадобиться устройство, измеряющее интенсивность солнечного света.
Аккумуляторная дрель
В зависимости от типа проволоки, которую вы используете для установки, вам понадобится дрель и достаточное количество насадок, соответствующих материалу.
Шаг за шагом Процесс Светильник с датчиком движения можно закрепить на стене и даже установить на крыше. Вот пошаговый процесс, который поможет вам подключить датчик движения.
1. Подготовка Подключение датчика движения — довольно простой процесс. Для начала соберите все материалы, которые есть под рукой, и расчистите место в сарае, достаточно большое для комфортной работы.
Подготовка жизненно важна по двум причинам:
Во-первых, она избавляет от беспокойства по поводу того, как подключить датчик движения в вашем сарае.
Во-вторых, это означает, что он готов к установке, когда вы закончите все остальное. Вы обнаружите, что это отличный способ начать работу, а также сэкономить время.
Начните с измерения окружности области, где вы поместите свет, чтобы иметь базу, чтобы знать, где работать.
2. Разборка крепления Знание основ всегда полезно при работе над небольшим или средним проектом. Сначала разберите существующий свет, сняв выключатель и блок предохранителей. Затем открутите винты, скрепляющие приспособление, и разделите все остальные компоненты. Они включают в себя стеклянный экран, пластиковое основание и даже монтажные кронштейны.
3. Работа с проводными соединениями При подключении светильника необходимо использовать провод с двойной изоляцией. Этот конкретный провод может передавать ток от датчика движения к вашему сараю и цепи дома.
Электрик использует его в целях безопасности и защиты. Вы также обнаружите, что он чрезвычайно гибкий и с ним легко работать, поскольку он не вызывает нагрева или искр. Вы можете купить провод в любом хозяйственном магазине и использовать одножильный или многожильный провод. Одножильный провод менее громоздкий и с ним легче работать. Если вы предпочитаете многожильный провод, старайтесь не использовать его более чем для двух жил одновременно. Причина этого в том, что чем больше у вас прядей, тем сложнее вам работать с проволоками, так как они очень легко запутываются.
4. Снимите выбивную крышку Выбивная крышка — это первая металлическая деталь, которую необходимо снять, чтобы получить прямой доступ к цепи. Выбивная крышка представляет собой диск, который удерживает провода в порядке и помогает защитить их от любых повреждений. Снимите заглушку с отверстия в гнезде, отвинтив ее винты, так как она легко снимается.
5. Установите резиновую шайбу Резиновая шайба необходима для подключения светильника датчика движения. При работе с проводами вы обнаружите, что вам нужно будет держать их на месте. Резиновые шайбы действуют как буфер, так что вы можете легко продеть провод через отверстия вашего сарая.
6. Установка датчика Это, вероятно, самая сложная часть всего процесса. Вам нужно будет установить датчик на постоянной основе в месте по вашему выбору. На пластиковой поверхности, которая идет в комплекте с вашим светильником, вы найдете конкретные инструкции по этому поводу. Однако наиболее простым и удобным для большинства людей является настенное крепление.
7. Подготовка проводов Следующим шагом является подготовка проводов для следующего процесса. Вы можете разделить свои провода на более мелкие группы в зависимости от их использования и места. Ваши провода либо запитают свет датчика движения, либо запитают ваш сарай. Лучше всего это сделать, обмотав каждую группу лентой или термоусадочной трубкой. Затем пометьте их, чтобы вы могли легко отследить их, если они спрятаны. Этот шаг немного сложен, поэтому рекомендуется обратиться к профессионалу из RayMing PCB & Assembly если вы не знаете, что делать. Обратите внимание на провода. Их цвета должны быть одинаковыми для каждой группы.
8. Черные провода Черные провода соединяют светильник с датчиком движения с электрической цепью дома. Они также будут источником питания для ваших огней. Вы должны убедиться, что вы не подвергаете эти провода воздействию дождя или солнца. Они довольно хрупкие и могут быть повреждены, если вы подвергнете их воздействию этих элементов.
9. Белые провода Белые провода относятся к источнику питания вашего сарая. Эти провода обычно желтого или оранжевого цвета. Опять же, вам придется замаскировать их лентой и термоусадочной трубкой, чтобы скрыть их.
10. Провода заземления Провода заземления обычно зеленые или неизолированные. Они передают сигнал от цепи к вашему сараю. Заземляющий провод — отличное место для начала работы с реле давления. У них есть провод, который соединяет их с землей. Однако сначала вы должны проверить свой местный автоматический выключатель. Убедитесь, что это правильно, прежде чем предпринимать какие-либо действия.
11. Красный провод Красный провод является наиболее важным в любой системе освещения с датчиком движения. Горячий провод переносит ток от датчика движения к вашему сараю. С другой стороны, если у вас есть наружный датчик движения, он будет работать от вашего гаража до сарая. Обратите внимание, что вам нужно подключить этот провод к источнику питания и земле или через осветительную арматуру, имеющую заземление.
12. Соберите все обратно После того, как вы закончили работу с проводами и разместили их так, чтобы их было легко проследить, пришло время собрать все обратно. В целях безопасности рекомендуется проверить датчик движения, подключив его к автоматическому выключателю. Если он не работает должным образом, возможно, вы отсоединили провод или нуждаетесь в корректирующем обслуживании.
13. Заключительные шаги Последний шаг — проверить все ваши фонари и убедиться, что они работают правильно. Настало время протестировать датчик движения. Если все пойдет по плану, то вы сможете воспользоваться преимуществами работы с датчиком движения в сарае или гараже. Вам будет крайне удобно на ней работать, а также поможет забыть о других неприятностях на долгое время. Кроме того, вы обнаружите, что эти фонари являются отличным источником развлечения и радости при использовании их после наступления темноты.
Распространенные проблемы Если вы решите подключить выключатель света датчика движения, а также ваши источники света в одну цепь, вам следует принять во внимание следующее:
Вы должны подключить датчик движения параллельно с цепи силовые провода.
Установка заземляющего провода необходима, чтобы гарантировать отсутствие проблем с проводкой датчика движения. Если этого не сделать, будут проблемы с фарами.
1. Несогласованное переключение При использовании и включении или выключении датчика движения датчик активируется при наличии движения. Поэтому единственная проблема в том, что некоторые люди могут не ответить.
Это может быть связано с грязью или любым количеством пыли в проводке. Вы можете исправить это, используя инструменты для обрезки проводов и осторожно разрезая каждый провод. Затем вы можете использовать острогубцы, чтобы соединить эти провода.
Соединение двух или более может привести к путанице, так как они разного цвета. Поэтому вы должны подключить их в соответствии с цветовым кодом. Если это невозможно, попробуйте с помощью омметра определить, какой провод находится под напряжением, а какой нет. Это поможет вам правильно закончить работу.
Если есть какие-либо проблемы с этим переключателем, вы можете использовать вольтметр для правильного подключения. Вы также можете проверить наличие ослабленных проводов, которые могут вызвать проблемы в долгосрочной перспективе.
2. Датчики загораются, даже если нет движения Бывают случаи, когда датчик движения загорается, даже когда на земле или в области под ней нет движения. Вы можете считать это нормальной ситуацией, но есть кое-что, над чем вам следует поработать.
Существуют различные причины, по которым свет загорается даже при отсутствии движения. Например, грязь могла попасть в переключатель и активировать его всякий раз, когда что-то движется. Однако это может быть не единственная проблема.
Другая возможность заключается в том, что проводка ваших переключателей не соответствует параметрам других ваших цепей. К сожалению, это распространенная ошибка многих людей, и ее исправление будет стоить вам денег.
Последняя возможность заключается в том, что некоторые типы ламп химически чувствительны. Это означает, что всякий раз, когда в вашей проводке есть какое-то количество пыли, свет также может включаться или выключаться.
Решение состоит в том, чтобы убедиться, что ваши светильники чистые и не содержат пыли, чтобы обеспечить их правильную работу.
3. Использование небольшого источника света с большим датчиком Другая распространенная ошибка, которую допускают многие люди при работе с датчиками движения, заключается в использовании большого датчика для небольшого количества света. Вы должны позаботиться о том, чтобы не возлагать слишком большую нагрузку на освещение. В противном случае вы можете столкнуться с проблемами в будущем.
Чтобы решить эту проблему, вы можете разместить два светильника рядом друг с другом и сделать один из них основным. Это гарантирует, что у вас будет больше места для датчика.
4. Плохое техническое обслуживание Еще одна распространенная ошибка, которую люди склонны совершать, — это игнорирование технического обслуживания своих светильников с датчиками движения. Это может стать огромной проблемой в долгосрочной перспективе. Вы можете обнаружить, что тратите на свет больше денег, чем следовало бы.
Датчики движения с наиболее чувствительными диапазонами довольно дороги. Но вы потратите меньше, если будете поддерживать их в рабочем состоянии.
Лучшее, что вы можете сделать, это проверять свои фары каждые несколько дней. Это гарантирует, что никакая пыль или что-либо еще не блокирует правильную работу датчика.
5. Перебои в электроснабжении При работе с датчиком движения свет внезапно перестает работать. Это связано с тем, что питание цепи может иметь перебои. Вы можете проверить это, включив свет и посмотрев, работают ли они.
Решение этой проблемы — попытаться выключить некоторые источники света. Затем они запускают их снова, чтобы найти, где возникла проблема.
Если вы используете микрорельеф, вы также можете попробовать заклеить светодиоды лентой, чтобы свет не выходил наружу и не активировал ваш свет.
6. Неправильное размещение После установки датчика движения убедитесь, что он находится в правильном месте. Например, если вы разместите свой светильник на потолке, он не будет работать должным образом.
Вы можете проверить это, поместив выключатель света с датчиком движения на землю и проверив, работает ли он. Если это так, возможно, вы выбрали неудачное место для переключателя датчика движения.
Как проверить датчик движения Знание того, как проверить датчик движения, необходимо по нескольким причинам. К ним относятся:
Отличным способом проверки датчика движения является использование мультиметра или омметра. Это даст вам необходимые показания, но также поможет определить, что вызывает проблемы.
Первым шагом в тестировании ваших светильников будет определение их местоположения в доме, а затем проверка их оттуда. Это гарантирует, что вы знаете, что происходит, даже если вы не можете добраться до фактического света самостоятельно.
Вы также можете коснуться сенсора или удерживать его и проверить, работает ли он. Это поможет определить, правильно ли работает датчик движения.
Одним из недостатков этого метода является то, что когда перед источниками света ничего не движется, они могут постоянно включаться и выключаться. Это может быть проблемой, если вы используете их в качестве системы безопасности.
Вы также должны убедиться, что свет ничего не блокирует и работает правильно. Нет смысла покупать выключатель света, который не работает, иначе вы можете потратить деньги впустую.
Какой уличный светильник с датчиком движения лучше всего Их много, но вот наш список лучших:
1. Солнечный датчик движения Brinks BML-10 Этот сигнальный фонарь является первым в нашем списке, поскольку он обеспечивает пользователям оптимальную производительность и высочайшее качество. Он также имеет несколько функций, которые выделяют его из толпы. Например, он предварительно подключен, и вам не нужно подключать его самостоятельно.
Его также очень легко установить, так как вам нужно прикрепить его к дому, а затем подключить к сети. На другом конце провода есть еще один фонарь, который вам нужно вкрутить в землю. Но это гарантирует отсутствие болтающейся проводки. Вы также должны положить на него небольшой груз при установке снаружи, чтобы предотвратить повреждение.
Передовая технология обеспечивает максимальную эффективность и качество.
2. Уличный светодиодный светильник с датчиком движения на солнечных батареях Этот очень гладкий светильник занимает второе место в нашем списке, потому что он доставит вам удовольствие в ночное время. Он поставляется с усовершенствованной конструкцией датчика движения и простым в использовании интерфейсом. Он также имеет стильный и современный внешний вид, чтобы хорошо выглядеть после установки. Вы можете использовать это в своем саду или на крыльце без каких-либо проблем.
Срок службы этого светильника исключительный, поскольку он может противостоять погодным условиям, ударам и нагрузкам. Он также оснащен высококачественной светодиодной лампой, которая обеспечивает более 50 000 часов использования.
Светильник с датчиком движения, о покупке которого вы не пожалеете, потому что он прочный, надежный и очень простой в использовании.
3. Наружные солнечные фонари, активируемые движением, которые работают даже ночью Это еще один отличный вариант, когда речь идет о светильниках с датчиком движения. Они очень надежны. Оригинальный может противостоять стихийным бедствиям, таким как наводнения, сильные ветры и экстремальные температуры.
Поставляется с беспроводным уличным солнечным фонарем, работающим от солнечной энергии. Он также имеет датчик движения для автоматического управления. Лучшее в этом продукте то, что он не требует никакой проводки.
Фонари могут ярко светить даже ночью, так что вы можете использовать их для своих систем безопасности, даже когда солнце садится. Лучшее в этих фонарях то, что солнечная панель заряжается в течение дня, поэтому вам не нужно беспокоиться об их подзарядке.
Заключение Датчики движения — хороший вариант, когда речь идет о освещении с датчиком движения. Их легко настроить, а также они энергоэффективны. Они также хорошо работают, обеспечивая вам хороший уровень безопасности и безопасности.
Если у вас проблемы с безопасностью или ночью темнеет, эти фонари могут вам помочь. Они осветят ваш путь и сделают все в целом лучше, не затрачивая при этом много денег или усилий.
Обязательно проверьте ваши фонари перед их установкой, потому что могут возникнуть проблемы.
для освещения, с выключателем и без
1. Выбор модели датчика
2. Выбор места установки датчика
3. Установка датчика в квартире
4. Маркировка клемм датчика
5. Варианты подключения
6. Двухпроводная схема
7. Трехпроводная схема
8. Подключение трехпроводного датчика в двухпроводном исполнении
9. Схема с выключателем
10. Включение нагрузки через промежуточное реле
11. Параллельное подключение нескольких датчиков
12. Типичные ошибки монтажа и подключения
Датчик движения стоит относительно недорого. Купить его можно в специализированных магазинах и на интернет-площадках, в том числе на популярном Алиэкспресс. Его стоимость многократно окупится, если его встроить в систему автоматического управления освещением. Датчик включит свет только в том случае, если в контролируемой зоне есть объекты (люди, автомобили и т.п.). Также датчик движения может управлять камерами наблюдения, сигнализацией и т. д. Любой датчик движения можно подключить самостоятельно.
Выбор модели датчика
Первым шагом является выбор типа датчика. Радиочастоты (микроволновые) стоят дорого. Устанавливаются для контроля больших площадей (склады, автостоянки и т.д.). Учитывая вредоносность электромагнитного излучения, ультразвуковые и инфракрасные датчики используются в бытовых целях и мелкосерийном производстве. Первые более чувствительны, более помехоустойчивы, но и дороже. Кроме того, ультразвук слышен домашним животным, и он может вызывать у них дискомфорт (существует недоказанная теория, что ультразвук отпугивает мелких грызунов и насекомых). По этой причине инфракрасные датчики используются в домах и офисах. Кроме того, они дешевле. Другие критерии выбора датчика:
Диапазон. . Оно не должно быть меньше расстояния до самой дальней точки контролируемой зоны. Нет смысла переплачивать за больший радиус действия.
Угол управления . Датчики потолочного типа в зоне контроля горизонтальной плоскости с раскрытием 360 градусов. Настенные датчики контролируют 180 и меньше (из-за своей конструкции). С настенными датчиками желателен контроль антивандальной зоны (под датчиком) — там от злоумышленников можно вывести устройство из строя.
Переключаемая мощность . Если для управления имеющейся нагрузкой недостаточно, придется ставить реле повторителя.
Напряжение питания . Если оно отличается от 220 вольт, придется устраивать дополнительные источники питания.
Степень защиты . Необходимо убедиться, что устройство будет работать в выбранном месте — в помещении или на улице.
Ассортимент популярных датчиков движения
Датчик движения Принцип действия Range, m
Smartbuy ceiling IR 6
REXANT DDS 03 11-9211 IR 12
REXANT 11-9215 IR 9
REXANT DDPM 02 11-9217 RF 10
TDM DDM-01 SQ0324-0015 RF 8
There are also other characteristics for selecting a sensor (color, power consumption, время освобождения и др.), но принципиального значения для подключения и установки не имеют.
Читайте также
Конструкция и работа датчиков движения

Выбор места установки датчика
В первую очередь датчик необходимо установить так, чтобы он «видел» контролируемую зону. Угол обзора в горизонтальной плоскости должен охватывать территорию, откуда может появиться объект. Если датчик не покрывает всю площадь, придется установить два и более блока. Информацию об угле раскрытия в обеих плоскостях см. в руководстве по эксплуатации прибора. Там же можно узнать оптимальную высоту установки извещателя.
Правильная установка датчика
Неправильная установка датчика
При выборе высоты установки и угла обзора необходимо найти такое положение, чтобы датчик был уверен при появлении человека и не реагировал на мелких животных. В противном случае ложных срабатываний (или их отсутствия) не избежать.
Установка датчика в квартире
В квартире датчики движения применяются двух категорий:
при временном пребывании людей (прихожая, часть лестничной клетки) — где необходимо включить свет на время мало времени;
с постоянным пребыванием человека (кухня, жилые комнаты, санузел).
В первом случае все достаточно просто. Датчик подключается по выбранной стандартной схеме — из рассмотренных ниже. В этом случае помимо экономии электроэнергии достигается дополнительное удобство – свет для входящего включается без помощи рук. Через некоторое время (выбирается при настройке) свет выключается.
Во втором случае такая схема неудобна. Если вы войдете на кухню и будете сидеть неподвижно, свет скоро погаснет. Вам придется периодически активировать детектор, совершая движения. Это неудобно, поэтому лучше предусмотреть трехпозиционный переключатель, позволяющий выводить автоматику из строя принудительным включением света.
Электропроводка с трехпозиционным выключателем
Проблема эстетической составляющей. Трехпозиционные переключатели, которые могут гармонировать с интерьером, трудно приобрести. Решение об использовании этой схемы остается за владельцем комнаты. Процесс разводки в этом случае мало чем отличается от обычного монтажа. Необходимо найти место для установки трехпозиционного коммутационного элемента, подвести к нему фазный провод от распределительной коробки. От него берем два провода к месту установки датчика, и соединяем оба провода по схеме.
Маркировка клемм датчика
Существует два основных типа исполнения датчика С двумя клеммами для подключения или с тремя . Стандарта маркировки клемм не существует, и каждый производитель волен вводить свою систему маркировки. Но в большинстве случаев у двухвыходных датчиков выводы маркируются:
L — для подключения фазного провода 220 вольт;
L1 — для подключения провода к нагрузке (возможны Out или стрелка наружу и т.п.).
Для трехпроводных моделей клеммы имеют маркировку:
L — для подключения фазного провода 220 вольт;
N — эту клемму следует подключить к нулевому проводу;
А — выход для управления нагрузкой (Возможен Out или стрелка наружу и т.п.).
Подключение проводки к извещателю
Варианты подключения для различных модификаций описаны ниже.
Варианты подключения датчика
Принципиальная схема подключения датчика движения несложная. Если помнить, что датчик движения — это выключатель света, работающий автоматически, разобраться с установкой не составит труда. Но, в отличие от простого выключателя, датчик движения должен питать внутреннюю схему. И эта проблема решена разработчиками по-разному, отсюда и определенная разница между подключением устройств разных модификаций.
Двухпроводная схема
Такой датчик включается в разрыв цепи питания ламп. Форм-фактор многих извещателей такой же, как у бытовых выключателей света, поэтому их можно ставить в одни и те же установочные коробки. Этот вариант практически не требует модификации существующей бытовой электропроводки.
Подключение двухпроводного устройства
Важно! Для обеспечения правильной работы датчика его необходимо подключить в разрыв фазного провода. Это необходимо проверить перед началом установки.
Трехпроводная схема
Другие модели требуют подключения нейтрального провода для нормальной работы.
Подключение 3-х проводного прибора
В большинстве случаев такое подключение внутри дома или квартиры потребует замены проводки, прорезания стен и т.п.
Подключение 3-х проводного датчика в двухпроводном варианте
Тем, кто не хочет затевать капитальный ремонт только для того, чтобы установить датчик движения для автоматического включения света, в некоторых случаях может помочь следующая схема.
Подключение двухпроводного устройства в двухпроводном исполнении
При этом свет должен быть зашунтирован конденсатором емкостью 2,2 мкФ и рассчитанным на напряжение не менее 400 вольт. Он имеет небольшое сопротивление переменному току, поэтому вывод N устройства будет постоянно подключен к нулевому проводу сети. Конденсатор можно установить непосредственно на клеммы держателя лампы. К управляющему выходу должен быть подключен диод, через который происходит переключение лампочки. Полупроводниковый прибор должен быть рассчитан на обратное напряжение не менее 350 вольт и полный рабочий ток лампы. Этот вариант не всегда работает. Например, такая схема неприменима при использовании светодиодных элементов освещения.
Читайте также
Схема подключения датчика движения к светодиодному прожектору

Схема с выключателем
Дополнить систему освещения можно бытовым выключателем света. Он позволит — вне зависимости от состояния датчика — включать или выключать свет (в зависимости от выбранной схемы).
Соединение с выключателем для выключения
Здесь в разрыв провода питания включен дополнительный коммутационный элемент, позволяющий прерывать цепь питания даже при включенном датчике.
Соединение с выключателем
Для включения света независимо от датчика движения выключатель должен быть подключен параллельно группе выходных контактов датчика движения. Это может помочь, если устройство неисправно.
Включение нагрузки через промежуточное реле
Если нагрузочной способности выхода датчика движения недостаточно для включения тяжелого света, проблему можно решить установкой реле повторителя. Можно использовать магнитный пускатель или контактор.
Подключение через реле повторителя
Максимальный ток промежуточного реле должен быть значительно выше, чем рабочий ток освещения.
Параллельное подключение нескольких датчиков
Бывают ситуации, когда освещением можно управлять из нескольких мест. Такая необходимость возникает, например, когда необходимо автоматизировать переключение света в коридоре или длинной лестнице и «дальности действия» одного детектора недостаточно, или когда в коридоре есть поворот. В этом случае выходные контактные группы датчиков включаются параллельно.
Параллельное подключение с магнитным пускателем
Если хотя бы один из датчиков не позволяет подключить полную осветительную нагрузку, необходимо использовать реле повторителя.
В этом видео простым и понятным образом описываются три способа подключения датчиков.
Типичные ошибки при монтаже и электромонтаже
При выполнении электромонтажа необходимо соблюдать фазировку. Датчик должен оборвать фазный провод. Проверьте это индикаторной отверткой. В целях безопасности после работы обязательно необходимо обесточить рабочее место.
Вблизи места установки инфракрасного датчика не должно быть предметов с контрастной, по отношению к окружающей среде, температурой — батареи отопления, лампы накаливания и др. Также необходимо исключить проникновение струй теплого воздуха от нагревательных элементов и системы кондиционирования воздуха. Если извещатель установлен на улице, в его поле зрения не должно быть дымовых труб.
Не путайте извещатели с потолочным и настенным креплением. У них другое поле зрения. При неправильном выборе неизбежно возникнут проблемы.
Если датчик движения используется в составе охранной системы и работает в дневное время, возможны ложные срабатывания при наличии в поле зрения датчика крупных металлических конструкций (заборов, настилов и т.п.). Нагреваясь на солнце, металл может заставить датчик давать ложные сигналы.
