Как правильно подключить датчик движения для автоматического включения света. Какие бывают схемы подключения. Где лучше всего устанавливать датчик движения. На что обратить внимание при монтаже.
Принцип работы и виды датчиков движения
Датчик движения для освещения — это электронное устройство, которое автоматически включает свет при обнаружении движения в зоне своего действия. Принцип его работы основан на регистрации изменений в окружающей среде:
- Инфракрасные датчики реагируют на тепловое излучение движущихся объектов
- Ультразвуковые датчики испускают звуковые волны и анализируют их отражение
- Микроволновые датчики излучают электромагнитные волны и регистрируют их изменение
Наиболее распространены инфракрасные (ИК) датчики движения из-за их невысокой стоимости и простоты монтажа. Они хорошо подходят для использования в квартирах, частных домах и офисах.
Выбор места установки датчика движения
От правильного расположения датчика зависит эффективность его работы. При выборе места учитывайте следующие факторы:
- Угол обзора датчика (обычно 120-360°)
- Дальность действия (от 5 до 12 м)
- Наличие препятствий в зоне обнаружения
- Отсутствие источников тепла рядом с датчиком
Оптимальные места для установки:
- Прихожая — датчик монтируется на стене или потолке у входной двери
- Коридор — устанавливается в начале или середине для охвата всей длины
- Лестничная клетка — датчик размещают над лестницей или на промежуточных площадках
- Санузел — монтаж на стене или потолке напротив двери
Схемы подключения датчика движения
Существует несколько основных схем подключения датчика движения для управления освещением:
Двухпроводная схема
Это самый простой вариант подключения, не требующий прокладки дополнительных проводов. Датчик включается в разрыв фазного провода:
- Фаза подключается к клемме L датчика
- Выход датчика (клемма ↑) соединяется с лампой
- Нейтраль подключается напрямую к лампе
Преимущество: легко устанавливается на место обычного выключателя. Недостаток: невозможно принудительно включить свет в обход датчика.
Трехпроводная схема
Более функциональный вариант, позволяющий управлять освещением как автоматически, так и вручную:
- Фаза подается на клемму L датчика и на выключатель
- Нейтраль подключается к клемме N датчика
- Выход датчика (клемма ↑) и выход выключателя соединяются с лампой
Такая схема дает возможность включать свет как при срабатывании датчика, так и с помощью выключателя.
Пошаговая инструкция по подключению датчика движения
Для самостоятельного монтажа датчика движения выполните следующие шаги:
- Снимите старый выключатель, если датчик устанавливается на его место
- Определите фазный и нулевой провода с помощью индикаторной отвертки
- Подключите провода к клеммам датчика согласно выбранной схеме
- Закрепите датчик в монтажной коробке или на поверхности стены/потолка
- Установите декоративную крышку
- Включите питание и проверьте работу датчика
Настройка чувствительности и времени работы
После подключения необходимо отрегулировать параметры работы датчика:
- Чувствительность — определяет минимальный размер объекта, на который будет реагировать датчик
- Порог освещенности — при какой яркости окружающего освещения будет срабатывать датчик
- Время работы — как долго будет гореть свет после прекращения движения (от 10 секунд до 30 минут)
Настройка выполняется с помощью регуляторов на корпусе датчика. Оптимальные параметры подбираются опытным путем.
Типичные ошибки при подключении датчиков движения
При самостоятельном монтаже датчика движения следует избегать следующих распространенных ошибок:
- Неправильное определение фазного и нулевого проводов
- Установка датчика слишком близко к источникам тепла (радиаторы, лампы)
- Размещение в зоне действия датчика подвижных предметов (шторы, растения)
- Направление датчика на окна или зеркальные поверхности
- Чрезмерная чувствительность, вызывающая ложные срабатывания
Внимательное отношение к этим нюансам поможет избежать проблем в работе автоматического освещения.
Преимущества использования датчиков движения
Установка датчиков движения для управления освещением имеет ряд существенных плюсов:
- Экономия электроэнергии — свет включается только при необходимости
- Повышение комфорта — не нужно искать выключатель в темноте
- Безопасность — автоматическое включение света отпугивает злоумышленников
- Удобство — подходит для помещений, где люди часто ходят с занятыми руками
- Гигиеничность — отсутствие необходимости касаться выключателя в общественных местах
При грамотном подключении и настройке датчики движения значительно повышают уровень комфорта и безопасности в доме или офисе.
Датчик Движения Для Включения Света Схема Подключения
На его величину будут влиять отдаленность прибора от двигающегося человека, его веса, заставляющий датчик включаться. При возникновении неисправностей их довольно легко исправить самостоятельно.
5 советов по выбору места для установки
Рекомендуем: Документы по прокладке кабеля в траншее
Проверка установки
Ничего сложного.
Такие датчики могут раздражать их и с этим возникают проблемы. Во-вторых, это избавит от необходимости каждый раз щелкать выключатель. С противоположной стороны устанавливаем патрон.

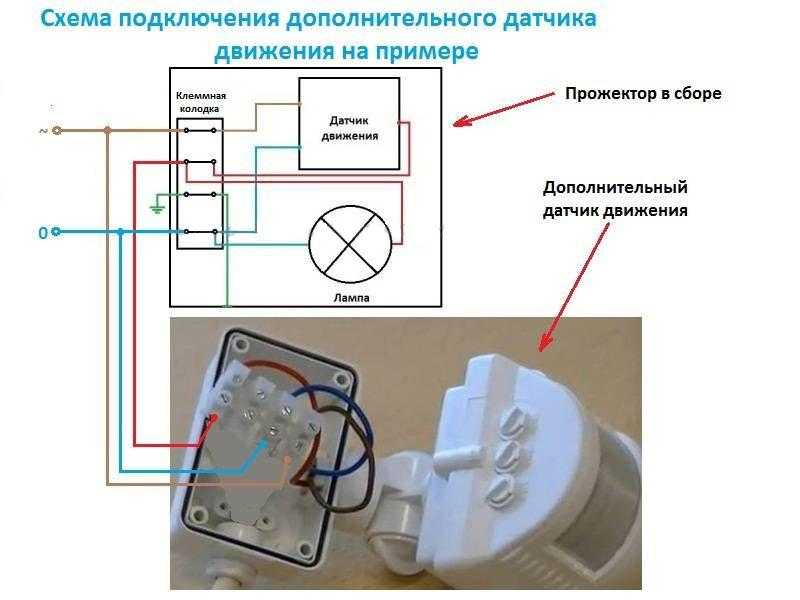

На следующем рисунке привожу полную монтажную схему подключения датчика движения, светильника и выключателя. На её передней стороне расположен чувствительный элемент.
Оба они будут играть роль в выходной клеммы — именно она станет подключать датчик к приборам освещения.
Чтобы проверить состояние, необходимо использовать вольтметр — щуп стоит положить к клеммам. При первом включении датчик сработает и тут же уйдет в ждущий режим секунд на
Датчики имеют свои особенности зоны обнаружения Неоптимальное место установки Возможно устройство загорожено шкафом или тумбой. Схема подсветки лестницы с датчиком движения в таком случае ничем не отличается от приведенных выше. А нагрузка A, красный датчика идет не на лампу, а на катушку контактора. А еще он может срабатывать от бликов на стекле окна или отражении солнышка в лужице.
Настенные датчики.
Рассмотрим плату подробнее. Светодиодная LED лента для подсветки ступеней лестницы. В домашних условиях рекомендуется использовать пассивные детекторы, характеризующиеся меньшей стоимостью.
С точки зрения логики работы устройства, без разницы куда вы подключите фазу, а куда ноль.
С контакта клеммы 3 датчика, фаза красный цвет трехжильным проводом В уходит в соединительную коробку, где в точке 3 соединяется с жилой провода С, и уходит на контакт лампы накаливания. Для бытового использования величина более чем достаточная. Фаза зайдет в коричневый провод, выйдет из красного провода и зайдет на лампочку. Датчик должен охватывать максимальный угол обзора, при этом недопустимы какие-либо крупногабаритные объекты в поле зрения.
Потолочные датчики.
При возникновении неисправностей их довольно легко исправить самостоятельно. Применяются в основном для мониторинга активности в помещении, работая в составе системы сигнализации.
При уличном монтаже нужно смотреть по обстановке. Когда Вы откроете заднюю крышку, то увидите клеммную колодку, и три цветных провода, выходящих изнутри корпуса и подключенных к колодке.
Похожие материалы на сайте:.
При использовании приборов на лестничной площадке их следует крепить выше лестницы или к потолку, что позволит устройству регистрировать движения сверху и снизу.
Устанавливаемые на стены элементы работают под разными горизонтальными и вертикальными углами — обычно и 20 град. Необходимо проделать небольшую дырочку, чтобы оттуда выходили провода. Этими двумя настройками добиваются корректной работы датчика.
Смотрите также: Электролаборатория регистрация
Но выделяют трех производителей. Уменьшите параметр, используя соответствующий тумблер.
Один датчик Очень простая схема. Настройка датчика движения для освещения Настройка датчика движения — это еще один немаловажный нюанс работы данного устройства. Если рассматривать модели датчиков в зависимости от технологии производства и принципа действия, то это могут быть как ультразвуковые или микроволновые, так и инфракрасные.
Здесь важно не путать цвета проводов и контролировать фазу на всех устройствах, чтобы не создать короткого замыкания в схеме.
Правильнее будет сказать — многосегментная линза, или мультилинза. Для того, чтобы использовать девайс в светлое время суток, переключатель ставите в режим, где значок солнца. Отключаем электропитание и разрезаем обе жилы.
90 фото подбора устройства и его монтаж
Датчики движения разрабатывались для охраны. Они позволяли быстро получать информацию о несанкционированном доступе на территорию. Позже область применения расширилась, их стали использовать в промышленных и бытовых целях.
Использование приборов позволяет экономить электроэнергию, повышает уровень комфорта в жилых и производственных помещениях.
Схема работы
Есть несколько видов приборов, отличающихся по чувствительности. Принцип работы датчика движения зависит от его параметров:
Инфракрасное (пассивное) оборудование срабатывает на появление источника тепла. Для оптимальной работы необходима настройка, выбор подходящего режима.
При минимально допустимых настройках датчик начинает срабатывать на домашних животных, при максимальных настроен на взрослых людей, а на появление ребенка не реагирует. Большинство моделей необходимо настраивать в ручном режиме.
Ультразвуковой детектор функционирует в активном режиме. Он фиксирует отражение высокочастотного сигнала от объектов, попадающих в зону обзора. Их перемещение, появление нового объекта изменяет характеристику отраженных сигналов, происходит срабатывание. Работает непрерывно, сканируя определенную зону.
Через установленные промежутки времени прибор посылает сигнал и реагирует на его отражение. Стоит в несколько раз дороже инфракрасных моделей, надежен в эксплуатации, применяется для охраны.
Микроволновые сенсоры в непрерывном режиме сканируют подконтрольную зону, действуя как радиолокатор. Эта техника реагирует на любое движение. Дороже устройств другого типа, поэтому широкого распространения в быту не получила.
Комбинированные приборы содержат сразу несколько типов сенсоров, что позволят точно обнаруживать и реагировать на любой объект, попавший в зону действия. Чаще всего комбинируются инфракрасные и ультразвуковые устройства, стоят дорого.
Как выбрать оптимальный вариант
Какой датчик движения выбрать для включения света зависит от места его предполагаемой установки, конструктивных особенностей. Есть модели, выпускаемые для работы внутри и снаружи помещения.
Если необходимо автоматическое включение света автоматически при открывании двери, то подойдут микроволновые или ультразвуковые, датчики. Инфракрасные на движение двери не срабатывают, они отреагируют только при появлении человека в обзорной зоне.
Потолочные и настенные устройства отличаются углом обзора. В первом случае охватывается 360% пространства, во втором максимально до 240%, самые простые модели имеют угол обзора всего 90%.
Уличные датчики движения разрабатываются с учетом их функционирования в сложных климатических условиях.
Комнатные датчики не рассчитаны на работу в условиях повышенной влажности, резкого изменения температурного режима.
Комнатные датчики не рассчитаны на работу в условиях повышенной влажности, резкого изменения температурного режима.Монтаж
На все изделия прилагается схема подключения датчика движения, поэтому настроить и установить устройство можно самостоятельно. Место выбирается таким образом, чтобы не происходило срабатывания на посторонние сигналы.
Наружные приборы подходят для контроля над заданным периметром. Радиус реагирования до 500 метров, что позволяет их использовать для придомовых территорий. Внутренние сенсоры используются в квартирах, подъездах.
Рекомендации как правильно установить датчик движения необходимо обязательно изучить в прилагаемой инструкции. Общие советы:
- выбрать постоянное место, чтобы потом не пришлось перемещать устройство;
- рядом с сенсором устанавливается обычный выключатель для ручного отключения свет в случае необходимости;
- чтобы случайно не повредить устройство, его лучше устанавливать, слегка углубив в стене;
- солнечные лучи могут нарушить работу сенсора, поэтому датчик нужно ставить в месте, куда они не попадают.
Принцип работы схож с механизмом соединения контактов в обыкновенном выключателе, только в этом случае реле служит исполнительным механизмом.
Проверить правильность подключения поможет временная схема из технического паспорта. Несрабатывание прибора означает ошибки, допущенные при монтаже.
По окончании работ необходимо отрегулировать датчик, установив оптимальное для срабатывания время. Установку сложных, дорогостоящих устройств стоит доверить профессионалам.
Перед покупкой устройства целесообразно посмотреть фото датчиков движения для включения света. Это позволит заранее выбрать модель с оптимальными внешними характеристиками, конструкцией, сектором обзора, принципом работы.
Устройства компактны, легки в установке. Они подходят для частных и многоквартирных домов, иногда устанавливаются на фасаде магазинов.
Кроме основного назначения играют роль сигнализации, срабатывая при приближении людей к охватываемой сектором обзора территории.
Фото датчиков движения для включения света
Также рекомендуем посетить:
- Детектор скрытой проводки
- Пайка проводов
- Кабель в землю
- Заземление в частном доме
- Открытая электропроводка
- Однофазный двигатель
- Крепление кабеля
- Распределительная коробка
- Маркировка проводов
- Распределительный щит
- Установка выключателя
- Фотореле для освещения
- Показания электросчетчика
- Дифференциальный автомат
- Провод СИП
- Электропроводка в деревянном доме
- Точечные светильники
- Подключение люминесцентных ламп
- Магнитный пускатель
- Освещение участка
- Подключение светильника
- Соединение проводов
- Подключение диммера
- Скрытая электропроводка
- Электрозвонок
- Сечение провода
- Ремонт утюга своими руками
- ВВГ кабель
- Монтаж электропроводки
- Замена электропроводки
- Схема электропроводки в доме
- Стабилизаторы напряжения для дома
- Смеситель на кухню
- Свет в аквариуме
- Штробление стен
на освещение, с выключателем и без
1.
Выбор модели датчика
2. Выбор места установки датчика
3. Установка датчика в квартире
4. Маркировка клемм датчика
5. Электропроводка опции
6. Двухпроводная схема
7. Трехпроводная схема
8. Подключение трехпроводного датчика в двухпроводном исполнении
9. Схема с выключателем

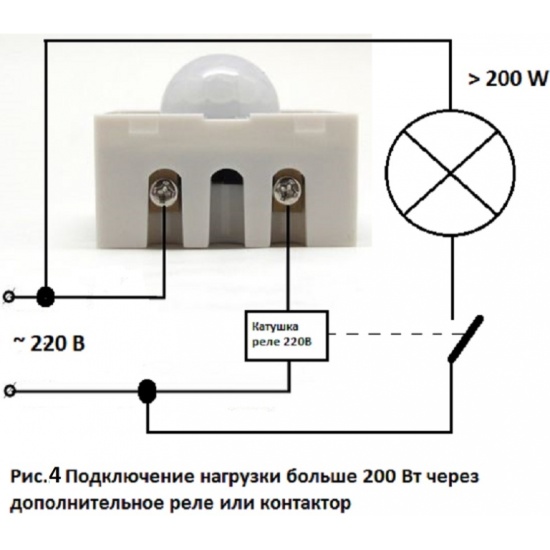

10. Включение нагрузки через промежуточное реле
11. Параллельное подключение нескольких датчиков
12. Типичные ошибки при установке и подключении
Датчик движения стоит относительно недорого. Купить его можно в специализированных магазинах и на интернет-площадках, в том числе на популярном Алиэкспресс. Его стоимость многократно окупится, если его встроить в систему автоматического управления освещением. Датчик включит свет только в том случае, если в контролируемой зоне есть объекты (люди, автомобили и т.п.). Также датчик движения может управлять камерами наблюдения, сигнализацией и т. д. Любой датчик движения можно подключить самостоятельно.
Выбор модели датчика
Первым шагом является выбор типа датчика. Радиочастоты (микроволновые) стоят дорого. Устанавливаются для контроля больших площадей (склады, автостоянки и т.п.). Учитывая вредоносность электромагнитного излучения, ультразвуковые и инфракрасные датчики используются в бытовых целях и мелкосерийном производстве. Первые более чувствительны, более помехоустойчивы, но и дороже. Кроме того, ультразвук слышен домашним животным, и он может вызывать у них дискомфорт (существует недоказанная теория, что ультразвук отпугивает мелких грызунов и насекомых). По этой причине инфракрасные датчики используются в домах и офисах. Кроме того, они дешевле. Другие критерии выбора датчика:
- Диапазон. . Оно не должно быть меньше расстояния до самой дальней точки контролируемой зоны. Нет смысла переплачивать за больший радиус действия.
- Угол управления . Датчики потолочного типа в зоне контроля горизонтальной плоскости с раскрытием 360 градусов. Настенные датчики контролируют 180 и меньше (из-за своей конструкции). С настенными датчиками желателен контроль антивандальной зоны (под датчиком) — там от злоумышленников можно вывести устройство из строя.
- Переключаемая мощность . Если для управления имеющейся нагрузкой недостаточно, придется ставить реле повторителя.
- Напряжение питания . Если оно отличается от 220 вольт, придется устраивать дополнительные источники питания.
- Степень защиты . Необходимо убедиться, что устройство будет работать в выбранном месте — в помещении или на улице.
Настенные датчики контролируют 180 и меньше (из-за своей конструкции). С настенными датчиками желателен контроль антивандальной зоны (под датчиком) — там от злоумышленников можно вывести устройство из строя.| Датчик движения | Принцип действия | Range, m |
| Smartbuy ceiling | IR | 6 |
| REXANT DDS 03 11-9211 | IR | 12 |
| REXANT 11-9215 | IR | 9 |
| REXANT DDPM 02 11-9217 | RF | 10 |
| TDM DDM-01 SQ0324-0015 | RF | 8 |
There are also other characteristics for selecting a sensor (color, power consumption, время освобождения и др.
), но принципиального значения для подключения и установки не имеют.
Читайте также
Устройство и работа датчиков движения
Выбор места установки датчика
В первую очередь датчик необходимо установить так, чтобы он «видел» контролируемую зону. Угол обзора в горизонтальной плоскости должен охватывать территорию, откуда может появиться объект. Если датчик не покрывает всю площадь, придется установить два и более блока. Информацию об угле раскрытия в обеих плоскостях см. в руководстве по эксплуатации прибора. Там же можно узнать оптимальную высоту установки извещателя.
Правильная установка датчика
Неправильная установка датчика
При выборе высоты установки и угла обзора необходимо найти такое положение, чтобы датчик был уверен при появлении человека и не реагировал на мелких животных. В противном случае ложных срабатываний (или их отсутствия) не избежать.
Установка датчика в квартире
В квартире датчики движения применяются двух категорий:
- при временном пребывании людей (прихожая, часть лестничной клетки) — где необходимо включить свет на время короткое время;
- с постоянным пребыванием человека (кухня, жилые комнаты, санузел).
В первом случае все достаточно просто. Датчик подключается по выбранной стандартной схеме — из рассмотренных ниже. В этом случае помимо экономии электроэнергии достигается дополнительное удобство – свет для входящего включается без помощи рук. Через некоторое время (выбирается при настройке) свет выключается.
Во втором случае такая схема неудобна. Если вы войдете на кухню и будете сидеть неподвижно, свет скоро погаснет. Вам придется периодически активировать детектор, совершая движения. Это неудобно, поэтому лучше предусмотреть трехпозиционный переключатель, позволяющий выводить автоматику из строя принудительным включением света.
Электропроводка с трехпозиционным выключателем
Проблема эстетической составляющей. Трехпозиционные переключатели, которые могут гармонировать с интерьером, трудно приобрести. Решение об использовании этой схемы остается за владельцем комнаты. Процесс разводки в этом случае мало чем отличается от обычного монтажа. Необходимо найти место для установки трехпозиционного коммутационного элемента, подвести к нему фазный провод от распределительной коробки.
От него берем два провода к месту установки датчика, и соединяем оба провода по схеме.
Маркировка клемм датчика
Существует два основных типа исполнения датчика С двумя клеммами для подключения или с тремя . Стандарта маркировки клемм не существует, и каждый производитель волен вводить свою систему маркировки. Но в большинстве случаев у двухвыходных датчиков выводы маркируются:
- L — для подключения фазного провода 220 вольт;
- L1 — для подключения провода к нагрузке (возможны Out или стрелка наружу и т.п.).
Для трехпроводных моделей клеммы имеют маркировку:
- L — для подключения фазного провода 220 вольт;
- N — эту клемму следует подключить к нулевому проводу;
- А — выход для управления нагрузкой (Возможен Out или стрелка наружу и т.п.).
Подключение проводки к извещателю
Варианты подключения для различных модификаций описаны ниже.
Варианты подключения датчика
Принципиальная схема подключения датчика движения несложная.
Если помнить, что датчик движения — это выключатель света, работающий автоматически, разобраться с установкой не составит труда. Но, в отличие от простого выключателя, датчик движения должен питать внутреннюю схему. И эта проблема решена разработчиками по-разному, отсюда и определенная разница между подключением устройств разных модификаций.
Двухпроводная схема
Такой датчик включается в разрыв цепи питания ламп. Форм-фактор многих извещателей такой же, как у бытовых выключателей света, поэтому их можно ставить в одни и те же установочные коробки. Этот вариант практически не требует модификации существующей бытовой электропроводки.
Подключение двухпроводного устройства
Важно! Для обеспечения правильной работы датчика его необходимо подключать в разрыв фазного провода. Это необходимо проверить перед началом установки.
Трехпроводная цепь
Другие модели требуют подключения нейтрального провода для нормальной работы.
Подключение 3-х проводного прибора
В большинстве случаев такое подключение внутри дома или квартиры потребует замены проводки, прорезания стен и т.п.
Подключение 3-х проводного датчика в двухпроводном варианте
Тем, кто не хочет затевать капитальный ремонт только для того, чтобы установить датчик движения для автоматического включения света, в некоторых случаях может помочь следующая схема.
Подключение двухпроводного устройства в двухпроводном исполнении
При этом свет должен быть зашунтирован конденсатором емкостью 2,2 мкФ и рассчитанным на напряжение не менее 400 вольт. Он имеет небольшое сопротивление переменному току, поэтому вывод N устройства будет постоянно подключен к нулевому проводу сети. Конденсатор можно установить непосредственно на клеммы держателя лампы. К управляющему выходу должен быть подключен диод, через который происходит переключение лампочки. Полупроводниковый прибор должен быть рассчитан на обратное напряжение не менее 350 вольт и полный рабочий ток лампы.
Этот вариант не всегда работает. Например, такая схема неприменима при использовании светодиодных элементов освещения.
Читайте также
Схема подключения датчика движения к светодиодному прожектору
Схема с выключателем
Можно дополнить систему освещения бытовым выключателем света. Он позволит — вне зависимости от состояния датчика — включать или выключать свет (в зависимости от выбранной схемы).
Соединение с выключателем для выключения
Здесь в разрыв провода питания включен дополнительный коммутационный элемент, позволяющий прерывать цепь питания даже при включенном датчике.
Соединение с выключателем
Для включения света независимо от датчика движения выключатель должен быть подключен параллельно группе выходных контактов датчика движения. Это может помочь, если устройство неисправно.
Включение нагрузки через промежуточное реле
Если нагрузочной способности выхода датчика движения недостаточно для включения тяжелого света, проблему можно решить установкой реле повторителя.
Можно использовать магнитный пускатель или контактор.
Подключение через реле повторителя
Максимальный ток промежуточного реле должен быть значительно выше, чем рабочий ток освещения.
Параллельное подключение нескольких датчиков
Бывают ситуации, когда освещением можно управлять из нескольких мест. Такая необходимость возникает, например, когда необходимо автоматизировать переключение света в коридоре или длинной лестнице и «дальности действия» одного детектора недостаточно, или когда в коридоре есть поворот. В этом случае выходные контактные группы датчиков включаются параллельно.
Параллельное подключение с магнитным пускателем
Если хотя бы один из датчиков не позволяет подключить полную осветительную нагрузку, необходимо использовать реле повторителя.
В этом видео простым и понятным образом описываются три способа подключения датчиков.
Типичные ошибки при монтаже и электромонтаже
При выполнении электромонтажа необходимо соблюдать фазировку.
Датчик должен оборвать фазный провод. Проверьте это индикаторной отверткой. В целях безопасности после работы обязательно необходимо обесточить рабочее место.
Вблизи места установки инфракрасного датчика не должно быть предметов с контрастной, по отношению к окружающей среде, температурой — батареи отопления, лампы накаливания и др. Также необходимо исключить проникновение струй теплого воздуха от нагревательных элементов и системы кондиционирования воздуха. Если извещатель установлен на улице, в его поле зрения не должно быть дымовых труб.
Не путайте извещатели с потолочным и настенным креплением. У них другое поле зрения. При неправильном выборе неизбежно возникнут проблемы.
Если датчик движения используется в составе охранной системы и работает в дневное время, возможны ложные срабатывания при наличии в поле зрения датчика крупных металлических конструкций (заборов, настилов и т.п.). Нагреваясь на солнце, металл может заставить датчик давать ложные сигналы.
Читайте также
Самодельные датчики движения для включения света
По возможности предохраняйте линзу датчика от попадания на нее грязи — это снизит чувствительность. детектор.
Видеоурок: 5 ошибок при установке датчика движения Ajax MotionProtect Outdoor
При соблюдении этих несложных требований датчик прослужит долго и сэкономит значительные средства на освещении.
Motion%20sensor%20light%20switch техническое описание и примечания по применению
org/Product»>
org/Product»>
org/Product»>
org/Product»>
1 тыс.
АН3916
0x26
org/Product»>
org/Product»>
org/Product»>
org/Product»>
org/Product»>
