Как подключить датчик движения для освещения: cхема, инструкция
В темноте искать на ощупь выключатель — то еще удовольствие. Но можно заставить свет загораться автоматически, когда кто-то подходит к комнате. Делать это будут чувствительные сенсоры, реагирующие на тепло, плотность или изменение положения тела в пространстве. Рассказываем, как подключить датчик движения (ДД) к лампочке, чтобы она загоралась как по волшебству.
Все о ДД для освещения
Преимущества
Правила выбора
Подключение без выключателя
— Монтаж
— Схема
Подключение с выключателем
— Одинарным
— Двойным
Настройка
Pexels
Сенсоры, реагирующие на шаги, колебания тела, тепловое излучение, надежно защищают людей от травм, а мебель и вещи — от разрушения. Представьте, что двумя руками вы держите тяжелую коробку с сервизом и планируете зайти в темную кладовку. Без ДД придется опускать груз, не видя, что стоит на полу, нащупывать клавишу включения электричества.
Именно такие моменты виноваты в большинстве мелких домашних травм и досадных убытков. С умным устройством вы будете надежно защищены от них. Но это далеко не все его преимущества.
Плюсы
- Экономия электричества. Да, современные энергосберегающие и светодиодные системы тратят не так много, как лампы накаливания. Но если вы оставите лампочку в кладовке включенной на несколько недель, то увидите, как увеличилась сумма в квитанции. А ДД не даст светильникам гореть бесконечно.
- Забота об окружающей среде. Даже если вас не волнует размер счета за электроэнергию, подумайте о природе. Экономия электричества поможет тратить меньше ценных ресурсов, замедлит глобальное потепление.
- Защита от злоумышленников. Этим преимуществом часто пользуются владельцы коттеджей. Узнайте, как подключить датчик движения к светодиодному прожектору, поставьте несколько вдоль забора, у основного и черного входа в дом. Если кто-то попытается пробраться на вашу территорию, яркий луч мгновенно предупредит об этом.
При правильной настройке система легко отличит человека от случайно забежавшей соседской кошки. Можно упростить работу и купить светодиодный прожектор с уже встроенным ДД. Его останется лишь запитать.
При правильной настройке система легко отличит человека от случайно забежавшей соседской кошки. Можно упростить работу и купить светодиодный прожектор с уже встроенным ДД. Его останется лишь запитать. Pxhere
В продаже можно найти множество датчиков движения для освещения. Их делят на несколько видов:
- по способу монтажа — на настенные и потолочные;
- степени защиты от влаги — уличные и для помещений;
- принципу работы — инфракрасные, ультразвуковые, радиоволновые.
Самыми безопасными считаются инфракрасные. Они считывают тепло с тела человека, но сами ничего не излучают. Ультразвуковые и радиоволновые как бы сканируют пространство своими лучами и находят препятствия, которых раньше в нем не было. Они чуть чувствительнее, чем ИК, но имеют много минусов. Ультразвук может заставить нервничать домашних животных. Микроволны большой мощности опасны для здоровья человека.
К минусам инфракрасных можно отнести ложное срабатывание на тепло.
Их нужно устанавливать вдали от батарей, мощных ламп накаливания, кондиционеров, теплого пола. На улице придется защищать от прямых солнечных лучей.
Еще одна классификация — по углу обзора. У потолочных он самый большой, до 360 градусов, но это не всегда плюс. Стоит оставить слепые зоны у самого пола, чтобы исключить срабатывание на кошек, собак, случайно упавший предмет. У настенных — от 60 до 180 градусов.
Вид на способ установки не влияет. Подключить инфракрасный датчик движения можно по тому же принципу, что и ультразвуковой. Но нужно понимать, как работает сенсор, чтобы выбрать оптимальное место для установки. Инфракрасные настенные рекомендуют размещать над верхним углом двери. Их слегка наклоняют, чтобы сенсор фиксировал движение в зоне 1 метра над полом и выше.
Pexels
Прожектор или люстру напрямую подключают к ДД по одному и тому же алгоритму. На способы установки не влияют:
- расположение осветительных приборов — на участке под открытым небом, в помещении, на крыльце или неотапливаемой террасе;
- вид ламп — светодиодные, с нитью накаливания.
Основные этапы монтажа
- Снимите заднюю крышку с ДД, открутив саморезы. Изучите маркировку проводов и клемм, инструкцию производителя.
- Обесточьте сеть, в которой будете работать.
- Определите, как будете прокладывать провода. Для скрытого монтажа придется штробить стены. Если капитальный ремонт в ваши планы не входит, подготовьте кабель-каналы или гофру, крепеж для их фиксации на поверхности. Например, гофрированные трубы можно закрепить небольшими скобами.
- Выберите место для светильника, устройства, распределительной коробки. Установите их в выбранном положении.
- Измерьте расстояние от коробки до светильника, датчика, щитка или розетки, от которых будете тянуть электричество. У вас должно получиться 3 отрезка.
- Отрежьте куски кабеля в соответствии с результатами измерений. Для подключения большинства ДД к остальным элементам цепи используют трехжильный кабель. Оптимальное сечение рассчитывают как мощность ДД, разделенную на 220. Некоторые производители предлагают модели под двухжильный кабель. Информацию об этом можно найти в инструкции.
- Освободите оба конца каждого отрезка от оболочки и изоляции. Для надежной фиксации достаточно снять около 1,5 см.
- Заведите по одному концу каждого отрезанного кабеля в распредкоробку.
- Проложите кабель от коробки к остальным элементам системы.
- Установите на свои места светильник и ДД, подключите к ним вторые концы кабелей. Соедините отрезки в распредкоробке через клеммы или скруткой. По какой схеме, расскажем чуть ниже.
- Поставьте на место крышку распредкоробки, розетки. Включите электричество и настройте датчик.
Некоторые производители предлагают модели под двухжильный кабель. Информацию об этом можно найти в инструкции. Схемы подключения

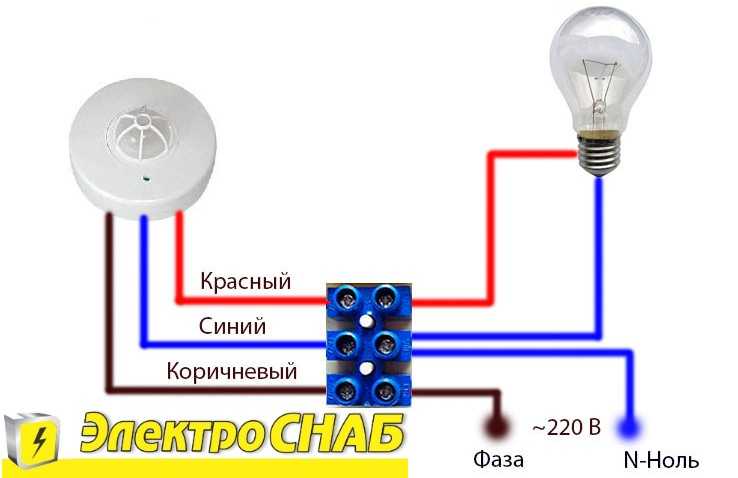

Если ДД двухпроводной, на него идет фаза от источника тока, от него — к светильнику. Ноль питающего кабеля подключают к лампе и сенсору. Если трехпроводной, схема сложнее. Нужно соединить ноль питающего кабеля, осветительного прибора и датчика, провода заземления, если оно есть.
Фазу от источника тока направить к ДД, его фазу нагрузки — к светильнику, через клемму А или L1.
Pexels
Устройства для управления осветительными приборами достаточно подключить к ним и источнику питания. Выключатель в эту схему не входит. Такое подключение удобно в подвале, кладовке, коридоре. Если вы пришли в помещение, чтобы что-то взять, или направляетесь через него в другую комнату, вам не нужно постоянное горение лампочки. Она может выключиться через несколько минут без вашего участия.
В гостиных, спальнях, на кухне удобнее, когда лампочка горит постоянно. Вряд ли вы захотите каждые 10-15 минут вставать с дивана, чтобы заставить ДД работать. Вот почему в жилых помещениях его обычно подключают через выключатель. От его особенностей зависят выбор схемы и принцип работы всей системы.
- Одноклавишный. Пока он включен, свет горит постоянно. Если клавиша опущена, роль выключателя начинает играть сенсор.
- Двухклавишный. Одна часть обеспечивает постоянное освещение, если человек планирует долго находиться в комнате. Вторая — отключает сенсор от питания, тем самым не дает ему срабатывать.
Одна часть обеспечивает постоянное освещение, если человек планирует долго находиться в комнате. Вторая — отключает сенсор от питания, тем самым не дает ему срабатывать.Схема с однопозиционным устройством гораздо удобнее, потому что не нужно запоминать, какая часть за что отвечает.
Подключение с одноклавишным выключателем
Чтобы датчик и выключатель стали взаимозаменяемыми, последний нужно ставить в разрыв фазы. Схема следующая:
- Ноль и фазу от источника тока ведут на лампу.
- Фазу разрывают и подключают в разрыв выключатель.
- Датчик соединяют с кабелем питания и светильником через соответствующие клеммы.
Сэкономить ваше время поможет беспроводной светильник с инфракрасным сенсором. Он работает от батареек или аккумулятора. Не требует возни с проводами и клеммами. Достаточно закрепить его на стене или потолке и настроить параметры срабатывания. Если поймете, что выбрали не самое удачное место, устройство легко перевесить куда-то еще.
Соединение с двухпозиционным переключателем
Ноль от датчика через распредкоробку ведут к лампочке. Ноль от розетки или щитка через распредкоробку идет к датчику. Сенсор фазным проводом соединяют с одной из клавиш выключателя. Его через монтажную коробку подключают к питающему проводу и светильнику.
Pexels
У большинства устройств на корпусе есть три небольшие ручки, отвечающие:
- за время срабатывания;
- степень чувствительности;
- работу в светлое время суток.
Оптимальное положение первых двух нужно тестировать. Поставьте их в крайнее положение и проверьте, как быстро прибор включает и выключает свет, реагирует на ваши действия. Меняйте положение ручек, пока не найдете оптимальное. Помните, что эффективность работы зависит от угла обзора. Прежде чем настраивать устройство, убедитесь, что оно повернуто в сторону входа, перекрывает нужную зону.
Последний рычаг оставьте в крайнем положении, если хотите использовать датчик только в темноте.
Материал подготовила
Дарья Сысоева
Своими рукамиЦепь, проводка, типы, различия и ее использование
Как правило, системы освещения работают с устройствами управления освещением, включая и выключая свет. Таким образом, в офисах и коммерческих зданиях используются тысячи систем освещения, но стоимость эксплуатации систем освещения растет, поэтому с каждым годом многие организации страхуют убытки, оплачивая работы по системам освещения, даже когда в офисе никого нет. Чтобы преодолеть эту проблему, лучшим решением является использование автоматического переключателя управления освещением, который управляет светом, включая и выключая свет в зависимости от присутствия человека в комнате с помощью датчика присутствия.
Эти датчики представляют собой устройства автоматического переключения, которые используются для обнаружения присутствия человека и соответствующего управления системой освещения. В этой статье обсуждается обзор датчик присутствия — работа с приложениями.
Датчик присутствия — это устройство обнаружения движения, используемое для обнаружения движения и идентифицирующее, когда человек входит в комнату, чтобы управлять освещением, системами вентиляции или температурой в комнате. Существуют различные технологии обнаружения присутствия, хотя наиболее часто используемыми технологиями являются PIR, микроволновая печь и ультразвук. Эти датчики очень просты в использовании и эксплуатации, поэтому, установив их в вашем доме или офисе, мы можем экономить энергию, снижать затраты на техническое обслуживание и повышать эффективность дома.
Датчик присутствия
Принцип работы датчика присутствия
Принцип работы датчика присутствия заключается в обнаружении присутствия человека в заданном диапазоне.
Как только движение обнаружено, этот датчик отправляет сигнал на блок управления. Если после определенного периода времени, установленного пользователем, не обнаружено никакого движения человека, то контроллер решает, что пространство в комнате не занято, поэтому выключает свет в комнате. От датчика присутствия блок управления будет обрабатывать сигналы для увеличения/уменьшения мощности по направлению к осветительному прибору. Ретрансляторы сигнала устанавливаются, если сигнал должен передаваться на расстояние более 50 футов от датчика присутствия к контроллеру.
Технические характеристики
Технические характеристики датчика присутствия приведены ниже.
- Источник питания 24 В постоянного тока/24 В переменного тока.
- Максимальная нагрузка, ВА 0,72 ВА при 24 В постоянного тока, 0,88 ВА при 24 В переменного тока.
- Номинальное входное напряжение составляет 230 В переменного тока.
- Задержка по времени составляет от 10 до 30 секунд.
- Угол обнаружения 360 градусов.
- Диапазон рабочих температур от 32°F до 131°F.
- Потребляемая мощность 0,45 Вт.
- Скорость обнаружения от 0,5 до 1,6 м/сек.
- Диапазон температур хранения от -22 до 176°F.
- Эффективная зона покрытия составляет 1200 кв. футов.
- Эффективный радиус действия составляет 22 фута.
- Материал корпуса – АБС-пластик.
- Вес 200 грамм.
- Высота установки до 3 метров.
Схема подключения датчика присутствия
Схема подключения датчика присутствия показана ниже. Необходимые компоненты для этой проводки в основном включают в себя настенный выключатель ODS10-ID с ИК-датчиком присутствия, свет в качестве нагрузки и соединительные провода. Соединения проводки датчика присутствия показаны на следующей схеме.
Электросхема
Выключатель датчика присутствия имеет два черных провода или один красный и один черный провод и зеленый провод заземления.
Один из линейных проводов черного цвета подключается к линейному напряжению с помощью панели, а другой провод нагрузки красного или черного цвета подключается к свету. Каждый черный провод может быть линией или нагрузкой. Красный всегда является проводом нагрузки. Для правильной работы датчика присутствия требуется хорошее заземление.
Датчик присутствия ODS10-ID использует технологию ИК-обнаружения для проверки помещения на наличие людей через сегментированную линзу Френеля. Эта конкретная линза разделяет поле зрения на сенсорные зоны. Как только человек входит или выходит из области датчика, этот датчик обнаруживает движение и включает свет. Этот свет будет оставаться включенным, если кто-то проходит через зоны датчиков
Схема датчика присутствия
Датчик присутствия обычно может быть установлен на потолке. Принципиальная схема датчика присутствия представлена ниже. Необходимыми компонентами для построения этой схемы являются установленный на потолке датчик присутствия, батарея, свет и резистор.
Подключите цепь в соответствии со схемой, приведенной ниже.
Схема датчика присутствия
Этот датчик присутствия монтируется на потолке с возможностью обнаружения PIR. Этот датчик автоматически включит свет до установленного уровня затемнения, как только обнаружит присутствие человека, и выключит свет после того, как человек отойдет от обнаружения.
Эти датчики могут легко обнаруживать движение в комнате и автоматически управлять освещением. Если по прошествии заданного времени движения человека не обнаружено, свет выключается. Когда человек находится в комнате, датчик обнаруживает движение человека, а выключатель датчика замыкается и включает свет.
Этот датчик работает с питанием от 12 до 24 В постоянного тока. Для получения хороших результатов эти датчики должны быть установлены на расстоянии не более 30 футов от цели. Эти датчики обычно используются в классах, домах, офисах и т. д.
Типы датчиков присутствия
Существуют различные типы датчиков присутствия, которые классифицируются на основе обнаружения движения и присутствия людей в помещении, а также используемой сенсорной технологии.
Существуют разные датчики, а также технологии обнаружения; однако наиболее распространенными технологиями обнаружения, используемыми в этих датчиках, являются PIR, микроволновые, ультразвуковые и двойные технологии. Каждая технология имеет свои преимущества и недостатки, а также каждая технология имеет определенные методы обнаружения движения.
Датчики PIR
Датчики PIR или пассивные инфракрасные датчики в основном используются для обнаружения инфракрасных сигналов, производимых людьми, для информирования о том, действуют они или нет. В этих датчиках используются два пироэлектрических датчика, которые реагируют на ИК-сигналы для определения ИК-излучения в окружающей среде.
PIR
Всякий раз, когда теплое тело, такое как человек или какое-либо животное, пересекает область обнаружения, оно сначала прерывает один слот, а затем оставшийся слот датчика вызывает положительное дифференциальное изменение между двумя инфракрасными сигналами. Датчики этого типа наблюдают это изменение как признак движения, поэтому они знают, что пространство занято.
Как только человек из комнаты уходит, датчик знает, что в комнате никого нет.
Таким образом, в зависимости от того, как датчик обнаруживает движение, он более чувствителен или менее чувствителен к людям, идущим или удаляющимся от датчика PIR. Эта характеристика очень важна при установке и настройке этих датчиков для достижения наилучшей производительности.
Перейдите по этой ссылке, чтобы узнать больше о датчике PIR и его интерфейсах.
Ультразвуковые датчики
Ультразвуковые датчики генерируют высокочастотные звуковые волны для обнаружения движения. Диапазон звуковых волн превышает диапазон человеческого слуха во всем регионе. Эти датчики включают преобразователи с передатчиком и приемником.
Ультразвуковой датчик
Звуковые волны, передаваемые передатчиком, отражаются от объектов в пределах области и отражаются обратно к приемнику. Если есть изменение частоты отраженной звуковой волны, то это изменение называется движением.
Таким образом, измеряя время между передачей и приемом звуковой волны, эти датчики определяют основное расстояние между целью и датчиком. Это активный датчик, который непрерывно передает и принимает ультразвуковые волны для обнаружения движения, поэтому им необходимо использовать достаточное количество энергии для работы датчика.
Перейдите по этой ссылке, чтобы узнать больше об ультразвуковом датчике и его интерфейсах.
Микроволновые датчики
Микроволновые датчики производят маломощное электромагнитное излучение и используют отраженную микроволну для обнаружения движения. Микроволновый сигнал, создаваемый датчиком, отражает объекты в комнате и возвращается к приемнику датчика. Если микроволновый сигнал изменяется в отраженных микроволнах, то это изменение называется движением.
Микроволновый датчик
Они также могут сообщать о том, перемещается ли объект к микроволновому датчику или от него или перемещается случайным образом в пределах комнаты, оценивая волны, чтобы их также можно было настроить для отслеживания различных типов действий.
Микроволновые сигналы могут проникать в стены и отверстия благодаря более широкому охвату обнаружения как для внутреннего, так и для внешнего использования. Эти датчики очень гибкие, поэтому используются практически в любой среде.
Датчики с двойной технологией
Датчики с двойной технологией объединяют ультразвуковую и инфракрасную технологии для обнаружения движения. Эти объединенные технологии повысят общую надежность датчиков для высокочувствительных и сложных приложений.
В неактивном режиме для обнаружения движения работает только ИК-датчик, тогда как ультразвуковой датчик снижает энергопотребление в спящем режиме. Как только датчик PIR замечает движение, ультразвуковой датчик просыпается, чтобы подтвердить то же самое движение. Всякий раз, когда оба датчика обнаруживают одно и то же движение, активируется датчик двойной технологии.
Двойной датчик
До тех пор, пока ультразвуковой/ИК-датчик непрерывно обнаруживает движение, двойной датчик остается активированным.
Как только эти два датчика не смогут обнаружить движение, двойной датчик будет думать, что комната пуста. Таким образом, эта конструкция с двойной технологией может снизить вероятность ложного срабатывания. Эти датчики также самоадаптируются для автоматического изменения чувствительности и времени.
Датчик присутствия и датчик движения
Разница между датчиком присутствия и датчиком движения обсуждается ниже.
| Датчик присутствия | Датчик движения |
| Датчик присутствия — это датчик, используемый для обнаружения движения людей, а также для определения того, не двигаются ли они. | Датчик движения — это датчик, который используется для обнаружения движения человека.
|
| Для работы этих датчиков не требуется значительное движение. | Для работы этих датчиков требуется значительное движение. |
Диапазон обнаружения датчика присутствия составляет до 10 метров в определенных направлениях в идеальных условиях. |
Дальность обнаружения датчика движения составляет до 80 футов.
|
| Иногда датчик присутствия также называют датчиком присутствия/датчиком отсутствия. | Датчик движения также известен как детектор движения. |
| В датчике присутствия используются инфракрасная, микроволновая и ультразвуковая технологии. | В датчиках движения используется технология ультразвуковых датчиков. |
| Эти датчики дорогие. | По сравнению с датчиками присутствия эти датчики стоят недорого. |
Преимущества датчиков присутствия
Преимущества датчиков присутствия включают следующее.
- Эти датчики автоматически выключают свет в незанятых помещениях.
- Эти датчики снижают затраты на электроэнергию.
- Эти датчики уменьшают световое загрязнение, включая и выключая свет внутри и снаружи помещений.
- Эти данные датчиков помогут вам точно понять, как жильцы используют ваше здание, проверить малоиспользуемые пространства, а также зафиксировать поток жильцов в пространстве.
Данные датчика присутствия
- помогают вам создать наилучшие условия труда для ваших сотрудников, просто предоставляя информацию о том, как сотрудники взаимодействуют в пространстве, которое вы им предоставляете. Таким образом, это поможет вашему бизнесу оставаться гибким, а также легко приспосабливаться к новым задачам.
Недостатки
К недостаткам датчика присутствия относятся следующие.
- Если в районе находится несколько человек, то этот датчик необходимо будет периодически активировать, перемещаясь в зоне обнаружения.
- Есть шанс, что срок службы светильников может сократиться из-за частоты переключения.
- Эти датчики дорогие.
- Если вы хотите включить или выключить свет, вы должны включить его вручную и выйти из комнаты.
Приложения
применения датчиков присутствия включают следующее.
- Данные датчика присутствия предоставляют ценную информацию о том, насколько эффективно используется доступное пространство и как работает ваше здание.
- Усовершенствованные датчики присутствия собирают данные о правильном количестве людей в комнате и о том, как долго пространство занято.
- Использование этих датчиков; освещение и климат-контроль в коммерческих помещениях, автоматически выключая свет и регулируя настройки температуры в системе HVAC.
Узнайте больше о дверном датчике.
Итак, это обзор датчика присутствия — работа с приложениями. Таким образом, подключение системы освещения через датчик присутствия — это простое решение для сокращения потребления энергии освещения. Как только этот датчик обнаружит человека в комнате, нагрузка будет активной, а нагрузка отключится, как только человек выйдет из комнаты. Вот вопрос к вам, технология, используемая в датчике присутствия есть?
