Подключение дистанционного выключателя света

Нередко бывают ситуации, когда использование дистанционного выключателя света, единственная возможность организации удобного управления освещением в квартире или доме.

Вот и у нас, в качестве примера, на котором будут подробно показаны все этапы монтажа комплекта дистанционного управления освещением, выбран случай, когда необходимо было перенести стационарный выключатель света на кухне, без штробления и изменения электропроводки. Альтернативы дистанционному выключателю при этом, по скорости и удобству монтажа, просто нет.

Итак, давайте по порядку — необходимо перенести стационарный двухклавишный выключатель света на кухне, с одной стены на противоположную.

Этот двухклавишный выключатель управляет двухрежимной потолочной люстрой, к которой подходят (согласно схеме подключения двухклавишного выключателя) 4 провода.

В данный момент, т.к. это новостройка, вместо люстры, временно, установлен обычный патрон с лампой.

Для установки был выбран компактный комплект двухканального управления освещением Zamel RZB-04.

Комплект поставки этой системы дистанционного управления, включает:

1. Двухканальный миниатюрный радиоприёмник ROP-02

2. Двухклавишный четырехрежимный радиовыключатель RNK-04

3. Крепеж для выключателя (двухсторонний вспененный скотч и дюбели с саморезами)

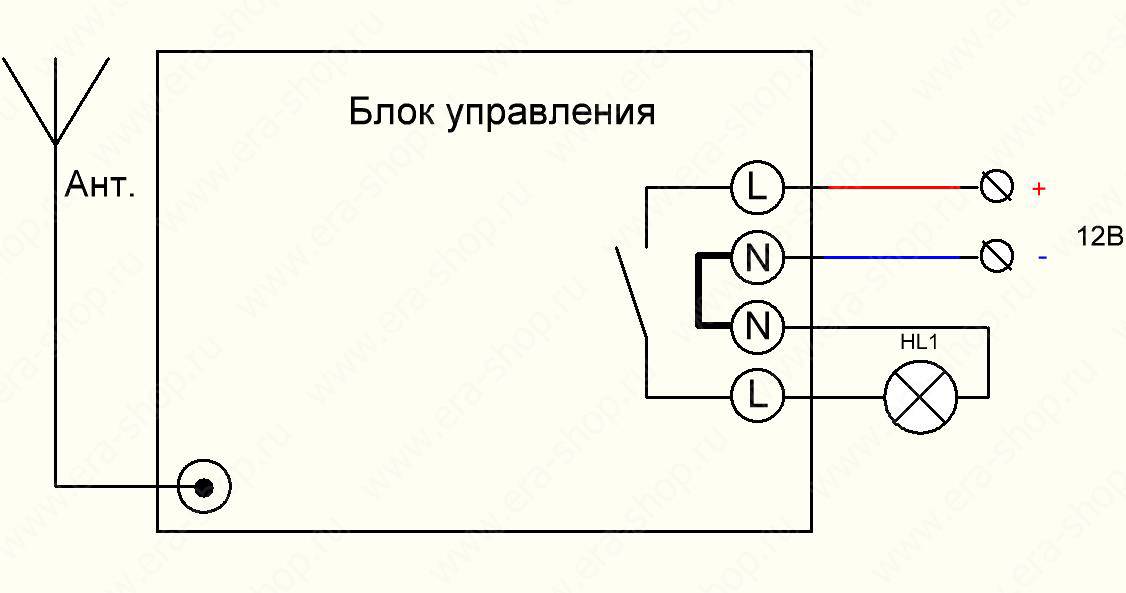

В первую очередь давайте ознакомимся со схемой подключения приёмника ROP-02, та, что указана на корпусе не очень информативна, поэтому ЗДЕСЬ, мы подготовили более наглядный вариант, выглядит он так:

Согласно схеме, радиоприемнику, для работы, требуется подать напряжение — фазу и ноль. К выключателю проложена лишь фаза, без ноля, поэтому единственное место, подходящее для монтажа это то, где установлена люстра.

В нашем случае, т.к. это новостройка с монолитным потолком, в нем установлен подрозетник, удобнее всего скрыть приёмник именно в нём. В других же случаях, контроллер можжно спрятать в основании практически любой люстры, чем он и удобен.

Чтобы получить фазу, которая будет идти без разрыва и постоянно питать радиоприёмник, необходимо либо просто включить выключатель, либо, что надежнее, соединить соответствующие проводники напрямую, что мы сейчас и сделаем.

Но сперва, обязательно отключим подачу электроэнергии в месте монтажа, выключив защитный автомат в электрощите.

Снимаем старый, двухклавишный выключатель, как это сделать, подробно описано ЗДЕСЬ.

К нему подключено три провода, один фазный (БЕЛЫЙ) и два (ЖЕЛТО-ЗЕДЕНЫЙ и СИНИЙ), идущие от каждой из клавиш к люстре. Чтобы сделать, фазу без разрыва у люстры, необходимо этот фазный проводник соединить с одним из проводов, идущих к люстре напрямую, без выключателя. Делаем это с помощью зажимных клемм WAGO.

Теперь можно подключать радиоприёмник, по схеме, представленной выше.

К клемме «L» – подключается фазный провод, тот, что мы соединили в выключателе (Белый)

К клемме «N» — подключается нулевой провод (Синий), так же сюда подключается НОЛЬ, который затем подключится к люстре.

К клемме «OUT1» — подключаем проводник, по которому пойдёт фаза1 для первого режима люстры

К клемме «OUT2» —  подключаем проводник, по которому пойдёт фаза2 для второго режима люстры

Желто-зеленый оставшийся провод – заземление, затем так же сразу подключается к люстре

Далее нам необходимо «подружить» дистанционный выключатель света с приёмником, связать их между собой и выбрать режим работы. Для этого, в первую очередь, включаем подачу электроэнергии.

Выбираем режим, в котором будет работать выключатель, для наших целей подходит стандартный: при нажатии клавиши сверху – включение, снизу – выключение.

Для того, чтобы запрограммировать такой режим требуется сделать следующее:

1. С помощью отвертки нажать кнопку PROG на устройстве ROP-02 и придержать ее до загорания (постоянный сигнал) красного диода. После чего её можно отпустить.

2. Ненадолго нажимаем на верхнюю часть одной из клавиш дистанционного выключателя. Зажжется красный диод.

3. Затем нажимаем на нижнюю часть той же клавиши выключателя. Индикаторный диод зажжется (пульсирующий сигнал), а потом погаснет.

На этом первый режим работы люстры записан на эту клавишу. Переходим к программированию второй кнопки выключателя, он отличается лишь первым пунктом.

1. Нажимаем кнопку PROG устройства ROP-02 и держим ее до загорания (постоянный сигнал) красного диода, после чего отпускаем кнопку PROG. Ждем около 5 секунд пока красный диод зажжется (мигающий сигнал, a потом постоянный).

2. Ненадолго нажимаем на верхнюю часть второй, незапрограммированной, клавиши дистанционного выключателя. Зажжется красный индикатор.

3. Затем нажимаем на нижнюю часть той же клавиши выключателя. Индикаторный диод зажжется (пульсирующий сигнал), а потом погаснет.

Теперь обе клавиши дистанционного выключателя запрограммированы. Можно приступать к его установке на стену.

Для этого в комплекте есть как двухсторонний скотч, так и дюбели с саморезами. Проще всего, конечно, приклеить выключатель к стене на скотч. При этом не потребуется никакого инструмента для монтажа и всегда можно легко изменить место установки.

Двухсторонний вспененый скотч, для удобства, разделен на четыре квадратика, которые мы и приклеиваем по углам дистанционного выключателя, сняв с одной стороны защитный слой.

После чего, устанавливаем выключатель в нужном месте, выравнивая его строго по уровню.

На этом установка комплекта дистанционного управления завершена. Можно установить контрольную лампу и проверить работу всей системы.

Теперь, нажимая на верх клавишей выключателя, свет загорается, а при нажатии на нижние части – выключается. О работе выключателя свидетельствует красный индикатор на нём, который загорается ппри любом действии.

Как видите, с помощью такого комплекта управления освещением, достаточно просто перенести выключатель в любое, удобное для вас место. Да и его монтаж достаточно простой, с которым, обладая минимальными навыками, может справится практически каждый.

Если же у вас появились вопросы о подключении дистанционного выключателя света – оставляйте их в комментариях к статье. Режимов работы у комплекта управления освещением Zamel RZB-04, как собственно и вариантов его использования, масса, поэтому сложности могут возникнуть, я постараюсь вам оперативно помочь с этим.

беспроводной и на пульте управления, схема подключения

Выключатели освещения с дистанционным управлением можно увидеть в жилых и административных зданиях, производственных помещениях и развлекательных заведениях. Дистанционный переключатель позволяет активировать и гасить лампы, настраивать параметры их свечения. Эти опции позволяют улучшить качество жизни, сделать условия пребывания в помещении более удобными, приятными и комфортными. Чтобы правильно выбрать выключатель с пультом дистанционного управления, следует ознакомиться с устройством и принципом работы представленных в продаже моделей, разобраться с их достоинствами, недостатками, особенностями монтажа и эксплуатации.

Содержание

1. Использование дистанционного выключателя
2. Разновидности выключателей
3. Принцип управления
4. Критерии выбора дистанционного выключателя
5. Подключение дистанционного выключателя света
6. Преимущества и недостатки устройств ДУ
7. Изготовление дистанционного выключателя своими руками
8. Обзор производителей

Использование дистанционного выключателя

Приемник и пульт  для дистанционного управления светом

Типовой дистанционный выключатель света представляет собой устройство, состоящее из двух частей:

1. Передатчик (пульт ДУ). Оснащенный собственным источником энергии прибор генерирует сигнал с определенными параметрами, которые соответствуют настройкам второй части изделия.
2. Приемник. Представляет собой индикатор, в котором происходит обработка принятого сигнала и выполнение функций, заложенных в программе.

Применение беспроводной системы управления освещением дает такие возможности:

• включение одной или сразу нескольких ламп, адресно или во всем помещении;
• настройка силы свечения;
• выставление параметров световой гаммы при использовании светодиодных изделий.

Дистанционное отключение света может осуществляться с помощью портативного пульта или с удаленным доступом, когда сигнал передается через интернет или по закрытому радиоканалу. Такой вариант популярен среди граждан, которые надолго покидают свою недвижимость. Периодическое включение ламп создает эффект присутствия и отпугивает злоумышленников.

Разновидности выключателей

Беспроводной дистанционный выключатель с пультом управления

В продаже представлен широкий ассортимент бытовых выключателей, управляемых с помощью пульта и телефона, рассчитанных на потребляемую мощность в пределах 0,5-3,5 кВт.

• С задержкой. После включения лампы горят до тех пор, пока не будут отключены принудительно. Другим вариантом являются изделия, светящиеся на протяжении 10-60 секунд после активации. Такие обычно устанавливают в коридорах и прочих проходных местах.
• С настройкой каналов. Это наиболее сложные и дорогие устройства, рассчитанные на работу в разных режимах. Изделия светятся в одном диапазоне или автоматически переключают сигнал в соответствии с настройками.
• Беспроводные. Лучший вариант для тех, кто предпочитает управлять освещением, не вставая с дивана. Вариант удобен тем, что в темное время суток можно включить лампы в нужных помещениях, не передвигаясь в темноте от выключателя к выключателю.
• Сенсорные. Изделия выпускаются с дисплеями, через которые осуществляется их настройка и программирование.

Для обустройства дома или квартиры может использоваться один или несколько типов дистанционных выключателей. Выбор определяется собственными приоритетами и финансовыми возможностями.

Принцип управления

Радиоволновое управление удобнее, так как сигнал проходит сквозь препятствия

Промышленность выпускает приборы, работающие по одному принципу, но отличающиеся в используемой технологии.

Управлять датчиками выключателя можно генераторами излучения таких типов:

1. Инфракрасное. Источником является пульт, испускающий инфракрасные волны определенного спектра. Особенностью таких устройств является необходимость нахождения приемника и передатчика в зоне видимости. Сигнал от стен не отражается, поэтому пульт нужно направлять на окно приемника, что не всегда удобно. Для управления удаленными приемника могут быть установлены промежуточные ретрансляторы.
2. Радиоволновое. Это более удобный и функциональный вариант. Радиоволны распространяются объемно, проходя через одни препятствия и огибая другие. Благодаря такому свойству можно включать светильники, находящиеся на значительном удалении от пульта, в том числе в комнатах с закрытыми дверями.

Приспособления обоих типов могут применяться автономно, в качестве индивидуальных элементов квартиры или использоваться в системе «Умный дом».

Критерии выбора дистанционного выключателя

Выбирая выключатель с пультом, следует обращать внимание на ряд нюансов, от которых будет зависеть эффективность действия прибора:

• возможность подключения своими руками, чтобы сэкономить на услугах специалистов;
• соответствие диапазона частот и мощности требованиям законодательства;
• дальность действия сигнала и его проходимость;
• количество опций и их реальная потребность;
• габариты и вес устройства;
• соответствие приемника стилю и интерьеру помещения;

Сильный сигнал может вызвать нарушения в работе кардиостимуляторов и слуховых аппаратов.

Подключение дистанционного выключателя света

Подключить дистанционный выключатель может любой мастер, имеющий начальные навыки работы с бытовыми инструментами и понятия об электричестве.

Для работы потребуется:

• рулетка;
• плоскогубцы;
• отвертки;
• паяльник;
• индикатор;
• стандартный выключатель термоусадочная трубка;
• изоляционная лента.

Во время монтажа нужно соблюдать меры безопасности. Проводить манипуляции с проводами и деталями разрешается только при отключенном напряжении.

Подключение проводится в следующем порядке:

1. Разметка.
2. Проверка работоспособности устройства до его монтажа.
3. Установка приемника и блока питания. Для размещения допускается использовать стакан выключателя или колпак светильника.
4. Отключение питания, соединение электрической цепи.
5. Маскировка деталей приемника и блока питания или их декорирование.
6. Подключение сети, проверка работоспособности конструкции, выполнение настройки (программирование).

Целесообразно ставить приемник в клавишный выключатель. Он продублирует дистанционный, если по каким-либо причинам тот выйдет из строя.

Главное достоинство выключателей с пультом — удобство управления светом

Как и любые электронные устройства, выключатели на дистанционном управлении имеют свои плюсы и минусы.

Достоинства:

• повышение качества жизни за счет удобства управления системой освещения;
• пассивная защита жилья от проникновения злоумышленников;
• экономия электроэнергии;
• увеличение срока эксплуатации ламп;
• широкий ассортимент продукции, позволяющий выбрать нужную модель;
• простота установки, не требующая наличия специальных навыков;
• возможность создания оптимального уровня яркости и режима свечения.

Недостатки:

• ложные срабатывания;
• интенсивность сигнала зависит от заряда источника питания;
• риск влияния на работу кардиостимуляторов и слуховых аппаратов, чувствительных электронных устройств;
• искажение сигнала под воздействием погодных условий.

Перед принятием решения о целесообразности установки дистанционно управляемой системы освещения нужно оценить все стороны вопроса, в том числе собственные финансовые возможности.

Изготовление дистанционного выключателя своими руками

Для изготовления устройства нужен пульт, контроллер для осветительных приборов и источник питания

Изготовление выключателя на ДУ позволит интересно провести время и немного сэкономить на разнице в цене изделия заводского и самостоятельного изготовления.

Потребуется подготовить такие детали:

• старый или новый пульт ДУ;
• контроллер, подключающийся к осветительным приборам;
• источник питания для ДУ.

С помощью компьютерной программы нужно откалибровать параметры сигналов для каждого канала в сети. Чтобы обеспечить гарантированное срабатывание устройства, следует установить троекратное дублирование команды при нажатии на соответствующую кнопку.

Обзор производителей

Наибольшей популярностью пользуются такие модели дистанционных выключателей:

• Wookee. Работает на радиоволнах. Проходимость сигнала 100 м на улице и 20 м в помещении. Суммарная мощность потребителей 1000 Вт.
• Ноотехника. Прибор на ИК управлении. Отличается высоким качеством сборки и надежностью.
• Сапфир. Оснащены ИК излучателями и диммерами. Заданные параметры сохраняются после выключения света.
• Jung. Надежная и практичная техника, рассчитанная на подключение 30 каналов общей мощностью до 3500 Вт.

Чтобы приобрести качественную продукцию от производителя, следует обращаться в сертифицированные торговые точки.
