Схема подключения электронного зажигания ваз 2107. Электронное зажигание на ВАЗ 2107: преимущества, установка и настройка

Как работает электронное зажигание на ВАЗ 2107. Какие преимущества дает его установка. Как правильно подключить и настроить бесконтактную систему зажигания. Какие компоненты входят в комплект для установки.

Преимущества электронного зажигания для ВАЗ 2107

Установка электронного зажигания на ВАЗ 2107 имеет ряд существенных преимуществ по сравнению с контактной системой:

• Повышение надежности за счет отсутствия механического износа контактов
• Более стабильная работа двигателя на всех режимах
• Снижение расхода топлива на 5-10%
• Увеличение мощности двигателя на 3-5 л.с.
• Улучшение динамики разгона автомобиля
• Облегчение запуска двигателя в мороз
• Увеличение ресурса свечей зажигания

Главное преимущество — отсутствие необходимости в регулярном обслуживании и настройке системы зажигания. Электронное зажигание работает стабильно на протяжении длительного времени.

Основные компоненты электронного зажигания

В комплект для установки электронного зажигания на ВАЗ 2107 входят следующие основные компоненты:

• Бесконтактный датчик-распределитель (трамблер)
• Электронный коммутатор
• Катушка зажигания повышенной мощности
• Высоковольтные провода
• Свечи зажигания

Ключевой элемент системы — бесконтактный датчик Холла, который устанавливается в трамблер вместо контактной группы. Он формирует управляющие импульсы для коммутатора.

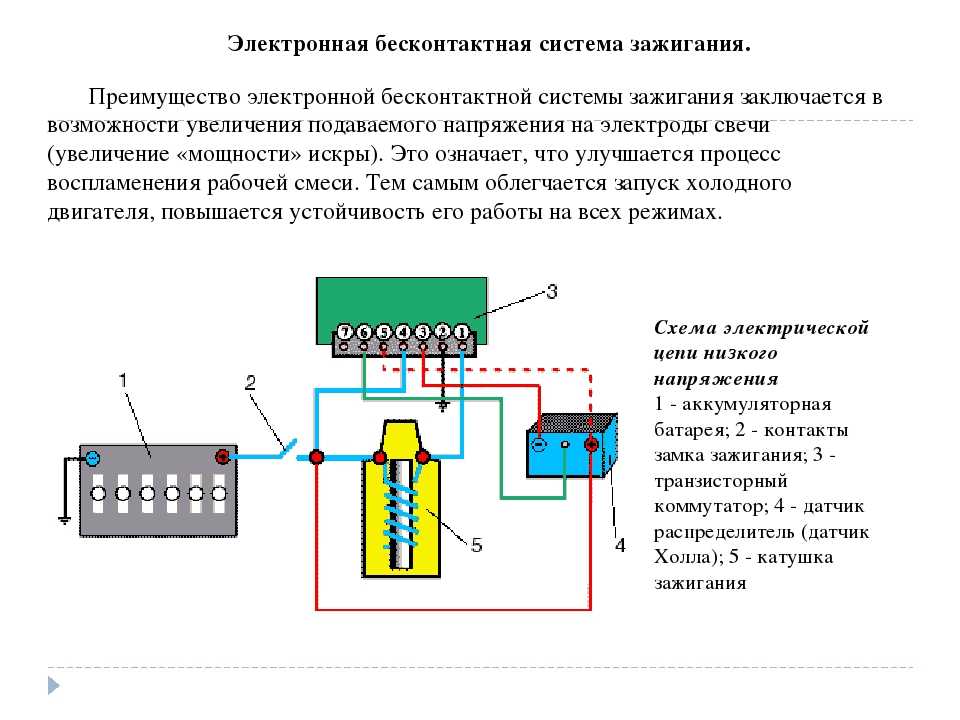

Схема подключения электронного зажигания

Схема подключения электронного зажигания на ВАЗ 2107 выглядит следующим образом:

1. Датчик Холла в трамблере подключается к электронному коммутатору
2. Коммутатор соединяется с «массой» и +12В от замка зажигания
3. Выход коммутатора подключается к катушке зажигания
4. От катушки идут высоковольтные провода к свечам
5. Дополнительно подключается тахометр

Важно соблюдать полярность при подключении и использовать качественные разъемы для надежного контакта. Все соединения лучше пропаять и заизолировать.

Установка бесконтактного трамблера

Процесс установки бесконтактного трамблера на ВАЗ 2107 включает следующие этапы:

1. Снятие старого контактного трамблера
2. Установка нового бесконтактного трамблера на то же место
3. Подключение проводов согласно схеме
4. Установка датчика Холла в корпус трамблера
5. Регулировка положения датчика относительно диска с прорезями

При установке важно правильно совместить метки на корпусе трамблера и двигателе. Это обеспечит корректную установку начального угла опережения зажигания.

Настройка угла опережения зажигания

После установки электронного зажигания необходимо выполнить настройку угла опережения. Для этого:

1. Прогрейте двигатель до рабочей температуры
2. Подключите стробоскоп к высоковольтному проводу 1-го цилиндра
3. Направьте стробоскоп на метки на шкиве коленвала
4. Запустите двигатель на холостых оборотах
5. Вращая корпус трамблера, добейтесь совпадения меток

Оптимальный угол опережения для ВАЗ 2107 составляет 5-7 градусов до ВМТ на холостом ходу. При необходимости можно выполнить более точную регулировку по нагрузочным характеристикам.

Преимущества микропроцессорных систем зажигания

Наиболее совершенными являются микропроцессорные системы зажигания. Их основные преимущества:

• Точное управление углом опережения в зависимости от режима работы двигателя
• Учет большого количества параметров (обороты, нагрузка, температура и др.)
• Адаптация к изменению условий работы
• Самодиагностика и защита двигателя
• Возможность перепрограммирования характеристик

Однако установка такой системы на карбюраторный ВАЗ 2107 затруднительна и требует серьезной модернизации двигателя. Оптимальным выбором остается бесконтактная электронная система.

Выбор компонентов электронного зажигания

При выборе комплекта электронного зажигания для ВАЗ 2107 следует обратить внимание на следующие моменты:

• Используйте компоненты от проверенных производителей
• Коммутатор должен быть рассчитан на ток катушки не менее 7-8 А
• Катушка зажигания должна обеспечивать напряжение пробоя 35-40 кВ
• Применяйте силиконовые высоковольтные провода
• Используйте иридиевые или платиновые свечи зажигания

Качественные компоненты обеспечат надежную работу системы зажигания в течение длительного времени без дополнительных регулировок.

Электронное зажигание на ВАЗ 2107: установка и схема

Использовать электронное зажигание на ВАЗ 2107 оказывается намного эффективнее, нежели контактное. Чтобы уяснить, какие преимущества появляются при установке бесконтактной системы, необходимо вкратце рассмотреть историю ее развития. И начать, конечно же, стоит с контактной системы, именно с нее и началось развитие. Также необходимо внимательно изучить основные компоненты зажигания, определить, какие функции они осуществляют. Стоит также отметить, что установка электронного зажигания позволяет добиться более высоких показателей мощности и надежности всего автомобиля.

Основные элементы систем зажигания

К основным элементам можно отнести такие, как свечи зажигания, бронепровода, катушки. Это узлы, которые присутствуют в любой системе. Правда, у них имеются некоторые отличия. Конечно, свечи используются на всех двигателях одинаковые. Если речь идет об автомобилях ВАЗ. Бронепровода могут быть как в резиновой, так и в силиконовой оболочке. У них есть как плюсы, так и минусы. Например, силиконовые больше подвержены разрушению внутреннего токопроводящего слоя.

А провода в резиновой оболочке плохо переносят низкие температуры – они становятся твердыми, теряют свою эластичность. Катушки зажигания, несмотря на то, что обладают одинаковыми функциями, тоже отличаются. Если в контактной системе напряжение пробоя должно быть 25-30 кВ, то электронная система зажигания работает при значении этого параметра порядка 30-40 кВ. И если в этих двух системах используется одна катушка, то микропроцессорные оснащаются двумя или четырьмя. По одной катушке на 1-2 свечи.

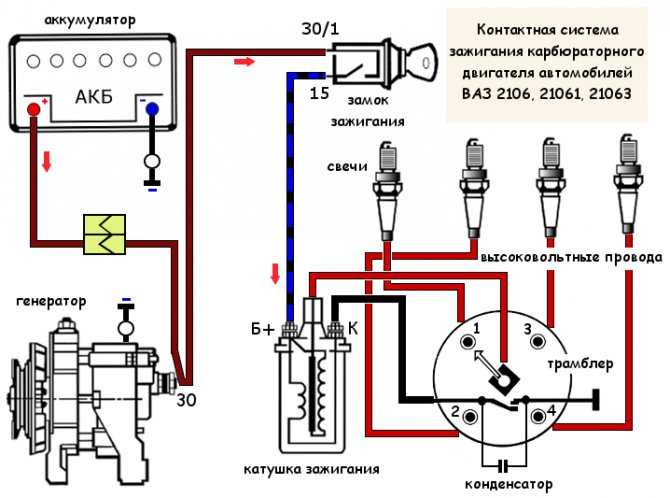

Контактная система

Такая конструкция была популярно вплоть до середины 90-х годов прошлого века. Но она ушла в небытие, так как морально устарела. В ее основе находится распределитель зажигания, в котором ротор имеет небольшой участок, выполненный в виде кулачка. С его помощью приводится в движение прерыватель – две металлические пластины, изолированные друг от друга. На них есть контакты, которые замыкаются и размыкаются под действием кулачка.

Надежность работы данной системы зависит напрямую от состояния этой контактной группы. Дело в том, что контакты коммутируют напряжение 12 Вольт, следовательно, риск того, что они подгорят, очень высокий. Также они соприкасаются, следовательно, имеет место быть механическое воздействие. Отсюда уменьшение толщины контактов, следовательно, увеличение зазора между ними. По этой причине нужно постоянно следить за состоянием контактной группы. А вот электронная система зажигания позволяет избавиться от таких мелких недочетов.

Контактно-транзисторная

Немного совершеннее данная система, но до идеала ей все равно еще далеко. Как и в прошлом типе, здесь имеется и трамблер, и контактная группа. С небольшим отличием – она коммутирует малое напряжение, меньше 1 Вольта. Больше для управления электронным ключом, собранным на полупроводниковом транзисторе, и не требуется. Преимущество данной системы становится понятным из вышесказанного. Но недостаток все равно остается – присутствует механическое воздействие. Следовательно, контакты постепенно изнашиваются и требуют замены. Долго не поездить без своевременного техобслуживания. Хоть это и почти электронное зажигание на ВАЗ 2107, но до БСЗ еще далеко ему.

Бесконтактная система

А вот бесконтактная система уже ближе к идеалу. В ней нет контактной группы, которая является наиболее уязвимым местом. Следовательно, обслуживать ее не потребуется. Все функции прерывателя возложены на индуктивный датчик, работающий на эффекте Холла. Он монтируется внутри распределителя, на том самом месте, на котором стояла группа контактов. Для нормальной работы системы зажигания необходимо, чтобы датчик правильно функционировал. А он не сможет работать без металлической юбки с прорезями, которая вращается в области его активного элемента. Схема электронного зажигания имеет высокую степень надежности во многом благодаря тому, что в ней нет механического взаимодействия элементов.

Датчик Холла

Когда работает двигатель, вращение передается на ось трамблера. В верхней его части вращается бегунок, который распределяет высокое напряжение от катушки к свечам зажигания. В нижней части находится упомянутая ранее металлическая юбка. Она расположена таким образом, что вращается в области действия датчика. Следовательно, последний, под воздействием металла, выдает импульс. И таких скачков за один оборот происходит четыре (по числу цилиндров). Далее этот импульс поступает к коммутатору. Установка электронного зажигания проводится довольно быстро, так как содержит небольшое число элементов. Среди них стоит выделить коммутатор, но о нем будет рассказано позже.

Микропроцессорная система

Данный тип системы является наиболее совершенным. Причина в том, что она работает путем обработки данных с множества датчиков. Она активно применяется только на инжекторных двигателях, так как только в них можно осуществить управление топливоподачей. Производится контроль абсолютно всех параметров работы двигателя. Сигналы с датчиков поступают на электронный блок управления – мозг всей системы. Он изготовлен на основе микропроцессора, который может совершать тысячи операций в секунду. Схема электронного зажигания такого типа довольно сложна, а также требует программирования. Ведь микропроцессор должен знать, что от него желает пользователь получить при определенном типе входного сигнала.

Датчики в микропроцессорной системе

Как было сказано, в данном типе системы зажигания необходимо анализировать все параметры. В частности, с повышением требований к токсичности, вовсю начали использоваться лямбда-зонды. Микроконтроллерная схема электронного зажигания ВАЗ позволяет подключать несколько типов считывающих устройств. Конечно, использование лямбда-зондов в автомобилях спорно, ведь стоит посмотреть на то, сколько вредных газов и жидкостей выбрасывается предприятиями в окружающую среду. Но законодателей в Европе это волнует в последнюю очередь. Инжекторные семерки соответствуют нормам токсичности Евро-2 и Евро-3. К сожалению, на данный момент действуют нормы Евро-6.

Для нормальной работы двигателя проводить контроль скорости, частоты вращения коленвала, воздуха, поступающего в топливную рампу. Также проводится анализ содержания СО в выхлопной системе, определяется положение заслонки дросселя относительно начальной точки. Кроме того, ежесекундно определяется наличие детонации в двигателе, производится регулировка холостого хода. И все это делает система, которая изготовлена на микропроцессоре. Тысячи операций он проводит, чтобы своевременно подать сигналы на исполнительные механизмы (например, электроклапаны форсунок). Так как установить электронное зажигание такого типа довольно сложно на карбюраторные двигатели, стоит все-таки остановиться на использовании БСЗ.

Коммутатор

Этот элемент является предшественником микропроцессорного электронного блока управления. С помощью коммутатора производится подача сигнала на катушку зажигания. Единственный датчик, который участвует в его работе – Холла. С его помощью определяется момент начала подачи напряжения. Правда, уровень сигнала, который поступает от датчика Холла, очень маленький. Если его подать на высоковольтную катушку, то на выходе напряжения для разжигания искры окажется недостаточно. Между прочим, электронное зажигание 2106 может без труда быть смонтировано на весь модельный ряд ВАЗ 2101-2107, так как его установка одинакова.

Поэтому возникает необходимость применения буферного узла – усилителя. Именно такие функции и исполняет коммутатор. При его работе выделяется большое количество тепла, поэтому к установке блока следует подойти со всей ответственностью. Его нужно монтировать так, чтобы задняя его часть максимально плотно прилегала к элементу кузова автомобиля. В противном случае возможен быстрый выход из строя полупроводниковых элементов системы. Штекер, при помощи которого производится подключение коммутатора, должен иметь защиту от попадания пыли и влаги.

Как установить распределитель

Теперь стоит поговорить о том, как смонтировать и настроить электронное зажигание на 2107. Установка распределителя БСЗ на классику аналогична процедуре, проводимой при монтаже простого трамблера контактной системы. Сначала выставляете шкив коленчатого вала по меткам на блоке двигателя. Там три метки, которые определяют величину угла опережения – 0, 5, 10 градусов. Устанавливаете шкив напротив той метки, которая соответствует значению 5 градусов. Именно оно является наиболее оптимальным при работе на бензине с октановым числом 92.

Теперь, сняв крышку распределителя, устанавливаете бегунок таким образом, чтобы он оказался напротив вывода, который идет к свече первого цилиндра. Теперь остается только установить корпус трамблера на свое место и наживить гайку его крепления. Далее ставите на место крышку распределителя, зажимаете ее пружинными фиксаторами. Вот и все, первоначальная установка зажигания завершена, теперь можно приступить к точной настройке.

Установка угла опережения

Сразу стоит отметить, что регулировка «на слух» может проводиться, но только в самых экстренных случаях. Например, если поломка застала вас в пути и необходимо доехать до места проведения ремонта. В других случаях нужно воспользоваться хотя бы простыми средствами – например, индикатором на светодиоде. Лучше всего, если электронное зажигание на ВАЗ 2107 будет регулироваться с использованием стробоскопа или мотортестера.

Если имеется у вас стробоскоп, то задача по настройке угла опережения зажигания упрощается во много раз. Между прочим, такое устройство можно собрать даже из светодиодного фонарика. Устанавливаете управляющий вывод с емкостным датчиком на бронепровод первого цилиндра. Теперь нужно направлять луч стробоскопа на шкив коленвала. Конечно, двигатель необходимо завести. Вращая корпус трамблера, добиваетесь того, чтобы метка на коленчатом валу проходила напротив соответствующих ей засечек на блоке четко в момент вспышки.

Что дает установка БСЗ на семерку

А вот сейчас начнется расхваливание бесконтактной системы. Ни для кого не секрет, что электронное бесконтактное зажигание намного лучше своего предшественника. Причина тому – отсутствует необходимость в частом контроле распределителя и прерывателя. А что нужно современному водителю? Чтобы его машина ездила, да не требовала от него знаний в устройстве автомобиля и его систем. Заметьте, чем современнее машина, тем меньше владелец вмешивается в ее работу. Максимум – это замена жидкостей и фильтров.

И БСЗ сделала шаг навстречу водителям, она избавила их от нужды постоянно проверять зазоры, регулировать угол опережения, чистить контакты. Сейчас достаточно большое число людей, которые коробку скоростей от поршня отличить могут с большим трудом. Сможет ли он сделать все вышеописанные процедуры? Именно. Следовательно, электронное бесконтактное зажигание позволяет увеличить надежность автомобиля. А необходимость в частых регулировках отпадает.

Выводы

Анализируя все «за» и «против», можно прийти к одному выводу – чем современнее система зажигания, тем она надежнее и эффективнее. Но если у вас карбюраторная семерка, то для монтажа микропроцессорной системы вам потребуется модернизировать топливоподачу. Для этого нужно установить насос, рампу, форсунки, электронный блок управления, а также кучу датчиков для обеспечения нормальной работы. Но более простой выход – это просто смонтировать электронное зажигание на ВАЗ 2107. И по цене не очень много, и по затратам времени тоже.

Комплект для установки бесконтактного зажигания ВАЗ 2107

4/5 — (48 голосов)

В статье вы узнаете про комплект бесконтактного зажигания ВАЗ 2107, что он из себя представляет, а также подробно рассмотрите схему подключения. Многие владельцы стареньких семерок задумываются о том, что использование контактной системы – это неразумно, накладно, дорого, так как цена бензина становится все выше, а расход его немаленький. Так что же вам даст установка электронного бесконтактного зажигания на автомобиль?

Содержание

1. Преимущества бесконтактного зажигания
2. Схема подключения электронного зажигания
3. Установка бесконтактного трамблера на ВАЗ 2107
4. Завершающий этап

Преимущества бесконтактного зажигания

Можно выделить массу плюсов у такого рода систем, среди основных преимуществ – это завидная надежность. Малое количество элементов – это залог долгой и стабильной работы. Но самое главное – отсутствие больших токов и механических прерывателей. В этом главное отличие электронного типа от классического контактного, которое устанавливалось на ВАЗ 2107 первых выпусков. Конечно, до точности микропроцессорной системы далеко, но трамблер, не имеющий контактного прерывателя, способен улучшить работу мотора.

Итак, можно выделить следующие преимущества использования бесконтактной системы на ВАЗ 2107 и аналогичных моделях:

1. Снижение расхода топлива ввиду более правильной установки угла опережения зажигания, большей мощности искры.
2. Повышение стабильности работы двигателя внутреннего сгорания. Обороты коленчатого вала постоянны, перебоев не возникает.
3. Увеличение надежности, так как отсутствует (практически) механическое взаимодействие, а также нет искровых промежутков.
4. Снижение расходов на комплектующие. Датчик Холла, например, выходит из строя намного реже, нежели контактная группа прерывателя.

Схема подключения электронного зажигания

Стоит заметить, что схема подключения бесконтактного зажигания на ВАЗ 2107 точно такая же, как и для любого другого автомобиля классической серии. Она состоит из следующих компонентов:

1. Трамблер с датчиком, работающим на эффекте Холла.
2. Электронный блок – коммутатор, позволяющий усилить сигнал от датчика.
3. Катушка – высоковольтный трансформатор, который повышает напряжение до необходимого значения (порядка 30 кВ).
4. Также к системе ВАЗ 2107 производится подключение тахометра – к сигнальному проводу датчика Холла.
5. Провода низкого и высокого напряжения.
6. Свечи.

Вот это все элементы, из которых и состоит комплект бесконтактного зажигания ВАЗ 2107. Схема соединений приведена на рисунке, ничего сложного в ней нет. Стоит заметить, что в том случае, если вы приобретаете в магазине комплект, а не все его элементы отдельно, то на упаковке эта схема будет приведена. Как правило, производитель предоставляет такую информацию.

Установка бесконтактного трамблера на ВАЗ 2107

По сути, самая сложная работа – это замена трамблера, сверление отверстий на кузове для установки коммутатора и монтаж новой катушки. Да, обратите внимание на то, что при установке бесконтактного зажигания вместо классического обязательно нужно менять катушку. Дело в том, что они немного разные, так как вырабатывают различное напряжение на вторичной обмотке. Если контактная система работает при напряжении около 25 кВ, то электронная же при 30-35 кВ. Когда проведете установку всех компонентов, нужно взглянуть на схему.

По сути, в вашу задачу входит только подключить колодки к трамблеру ВАЗ 2107 и к коммутатору. И останется три провода – один «масса», а два других – к катушке. Обратите внимание на то, что на один из выводов катушки подается напряжение только при повороте ключа. Все это можно видеть на схеме, приведенной в статье. Некоторые автомобилисты используют несколько иную конструкцию – устанавливают по два элемента (две катушки, два коммутатора, два датчика Холла). При этом один такой комплект работает только на две свечи. По сути, от этого повышается производительность и мощность, но конструкция усложняется.

Завершающий этап

А теперь осталось поговорить о самом важном – о качестве монтажа. Итак, вам потребуются следующие материалы:

1. Пластиковые хомуты-стяжки.
2. Термоусадочная изоляция.
3. Наконечники для проводов.

Вот и все, аккуратно зачищаете края проводов и надеваете на них небольшой отрезок термоусадочной изоляции (при необходимости), затем наконечник. При помощи плоскогубцев производите обжимку. Затем крепите к кузову семерки массовый провод, а остальные к катушке. Все, монтаж практически завершен, теперь необходимо все провода, идущие от трамблера к коммутатору и катушке, зафиксировать. В этом вам помогут хомуты-стяжки. Аккуратно крепите провода к жгутам, которые уже имеются в подкапотном пространстве. На этом все работы завершены, можно наслаждаться прекрасной ездой под управлением бесконтактной системы.

Эл зажигание ваз. Системы зажигания бензиновых двигателей: принцип работы

Использовать электронное зажигание на ВАЗ 2107 оказывается намного эффективнее, нежели контактное. Чтобы уяснить, какие преимущества появляются при установке бесконтактной системы, необходимо вкратце рассмотреть историю ее развития. И начать, конечно же, стоит с контактной системы, именно с нее и началось развитие. Также необходимо внимательно изучить основные компоненты зажигания, определить, какие функции они осуществляют. Стоит также отметить, что установка электронного зажигания позволяет добиться более высоких показателей мощности и надежности всего автомобиля.

Основные элементы систем зажигания

К основным элементам можно отнести такие, как свечи зажигания, бронепровода, катушки. Это узлы, которые присутствуют в любой системе. Правда, у них имеются некоторые отличия. Конечно, свечи используются на всех двигателях одинаковые. Если речь идет об автомобилях ВАЗ. Бронепровода могут быть как в резиновой, так и в силиконовой оболочке. У них есть как плюсы, так и минусы. Например, силиконовые больше подвержены разрушению внутреннего токопроводящего слоя.

А провода в резиновой оболочке плохо переносят низкие температуры — они становятся твердыми, теряют свою эластичность. несмотря на то, что обладают одинаковыми функциями, тоже отличаются. Если в контактной системе напряжение пробоя должно быть 25-30 кВ, то электронная система зажигания работает при значении этого параметра порядка 30-40 кВ. И если в этих двух системах используется одна катушка, то микропроцессорные оснащаются двумя или четырьмя. По одной катушке на 1-2 свечи.

Контактная система

Такая конструкция была популярно вплоть до середины 90-х годов прошлого века. Но она ушла в небытие, так как морально устарела. В ее основе находится распределитель зажигания, в котором ротор имеет небольшой участок, выполненный в виде кулачка. С его помощью приводится в движение прерыватель — две металлические пластины, изолированные друг от друга. На них есть контакты, которые замыкаются и размыкаются под действием кулачка.

Надежность работы данной системы зависит напрямую от состояния этой контактной группы. Дело в том, что контакты коммутируют напряжение 12 Вольт, следовательно, риск того, что они подгорят, очень высокий. Также они соприкасаются, следовательно, имеет место быть механическое воздействие. Отсюда уменьшение толщины контактов, следовательно, увеличение зазора между ними. По этой причине нужно постоянно следить за состоянием контактной группы. А вот электронная система зажигания позволяет избавиться от таких мелких недочетов.

Контактно-транзисторная

Немного совершеннее данная система, но до идеала ей все равно еще далеко. Как и в прошлом типе, здесь имеется и трамблер, и контактная группа. С небольшим отличием — она коммутирует малое напряжение, меньше 1 Вольта. Больше для управления электронным ключом, собранным на полупроводниковом транзисторе, и не требуется. Преимущество данной системы становится понятным из вышесказанного. Но недостаток все равно остается — присутствует механическое воздействие. Следовательно, контакты постепенно изнашиваются и требуют замены. Долго не поездить без своевременного техобслуживания. Хоть это и почти электронное зажигание на ВАЗ 2107, но до БСЗ еще далеко ему.

Бесконтактная система

А вот бесконтактная система уже ближе к идеалу. В ней нет контактной группы, которая является наиболее уязвимым местом. Следовательно, обслуживать ее не потребуется. Все функции прерывателя возложены на работающий на эффекте Холла. Он монтируется внутри распределителя, на том самом месте, на котором стояла группа контактов. Для нормальной работы системы зажигания необходимо, чтобы датчик правильно функционировал. А он не сможет работать без металлической юбки с прорезями, которая вращается в области его активного элемента. Схема электронного зажигания имеет высокую степень надежности во многом благодаря тому, что в ней нет механического взаимодействия элементов.

Датчик Холла

Когда работает двигатель, вращение передается на ось трамблера. В верхней его части вращается бегунок, который распределяет высокое напряжение от катушки к свечам зажигания. В нижней части находится упомянутая ранее металлическая юбка. Она расположена таким образом, что вращается в области действия датчика. Следовательно, последний, под воздействием металла, выдает импульс. И таких скачков за один оборот происходит четыре (по числу цилиндров). Далее этот импульс поступает к коммутатору. Установка электронного зажигания проводится довольно быстро, так как содержит небольшое число элементов. Среди них стоит выделить коммутатор, но о нем будет рассказано позже.

Микропроцессорная система

Данный тип системы является наиболее совершенным. Причина в том, что она работает путем обработки данных с множества датчиков. Она активно применяется только на инжекторных двигателях, так как только в них можно осуществить управление топливоподачей. Производится контроль абсолютно всех параметров работы двигателя. Сигналы с датчиков поступают на электронный блок управления — мозг всей системы. Он изготовлен на основе микропроцессора, который может совершать тысячи операций в секунду. Схема электронного зажигания такого типа довольно сложна, а также требует программирования. Ведь микропроцессор должен знать, что от него желает пользователь получить при определенном типе входного сигнала.

Датчики в микропроцессорной системе

Как было сказано, в данном типе системы зажигания необходимо анализировать все параметры. В частности, с повышением требований к токсичности, вовсю начали использоваться лямбда-зонды. Микроконтроллерная схема электронного зажигания ВАЗ позволяет подключать несколько типов считывающих устройств. Конечно, использование лямбда-зондов в автомобилях спорно, ведь стоит посмотреть на то, сколько вредных газов и жидкостей выбрасывается предприятиями в окружающую среду. Но законодателей в Европе это волнует в последнюю очередь. Инжекторные семерки соответствуют нормам токсичности Евро-2 и Евро-3. К сожалению, на данный момент действуют нормы Евро-6.

Для нормальной работы двигателя проводить контроль скорости, частоты вращения коленвала, воздуха, поступающего в топливную рампу. Также проводится анализ содержания СО в выхлопной системе, определяется положение заслонки дросселя относительно начальной точки. Кроме того, ежесекундно определяется наличие детонации в двигателе, производится регулировка И все это делает система, которая изготовлена на микропроцессоре. Тысячи операций он проводит, чтобы своевременно подать сигналы на исполнительные механизмы (например, электроклапаны форсунок). Так как установить электронное зажигание такого типа довольно сложно на карбюраторные двигатели, стоит все-таки остановиться на использовании БСЗ.

Коммутатор

Этот элемент является предшественником микропроцессорного электронного блока управления. С помощью коммутатора производится подача сигнала на катушку зажигания. Единственный датчик, который участвует в его работе — Холла. С его помощью определяется момент начала подачи напряжения. Правда, уровень сигнала, который поступает от датчика Холла, очень маленький. Если его подать на высоковольтную катушку, то на выходе напряжения для разжигания искры окажется недостаточно. Между прочим, электронное зажигание 2106 может без труда быть смонтировано на весь модельный ряд так как его установка одинакова.

Поэтому возникает необходимость применения буферного узла — усилителя. Именно такие функции и исполняет коммутатор. При его работе выделяется большое количество тепла, поэтому к установке блока следует подойти со всей ответственностью. Его нужно монтировать так, чтобы задняя его часть максимально плотно прилегала к элементу кузова автомобиля. В противном случае возможен быстрый выход из строя полупроводниковых элементов системы. Штекер, при помощи которого производится подключение коммутатора, должен иметь защиту от попадания пыли и влаги.

Как установить распределитель

Теперь стоит поговорить о том, как смонтировать и настроить электронное зажигание на 2107. Установка распределителя БСЗ на классику аналогична процедуре, проводимой при монтаже простого трамблера контактной системы. Сначала выставляете шкив по меткам на блоке двигателя. Там три метки, которые определяют величину угла опережения — 0, 5, 10 градусов. Устанавливаете шкив напротив той метки, которая соответствует значению 5 градусов. Именно оно является наиболее оптимальным при работе на бензине с октановым числом 92.

Теперь, сняв крышку распределителя, устанавливаете бегунок таким образом, чтобы он оказался напротив вывода, который идет к свече первого цилиндра. Теперь остается только установить корпус трамблера на свое место и наживить гайку его крепления. Далее ставите на место крышку распределителя, зажимаете ее пружинными фиксаторами. Вот и все, первоначальная установка зажигания завершена, теперь можно приступить к точной настройке.

Установка угла опережения

Сразу стоит отметить, что регулировка «на слух» может проводиться, но только в самых экстренных случаях. Например, если поломка застала вас в пути и необходимо доехать до места проведения ремонта. В других случаях нужно воспользоваться хотя бы простыми средствами — например, индикатором на светодиоде. Лучше всего, если электронное зажигание на ВАЗ 2107 будет регулироваться с использованием стробоскопа или мотортестера.

Если имеется у вас стробоскоп, то задача по настройке угла опережения зажигания упрощается во много раз. Между прочим, такое устройство можно собрать даже из светодиодного фонарика. Устанавливаете управляющий вывод с на бронепровод первого цилиндра. Теперь нужно направлять луч стробоскопа на шкив коленвала. Конечно, двигатель необходимо завести. Вращая корпус трамблера, добиваетесь того, чтобы метка на коленчатом валу проходила напротив соответствующих ей засечек на блоке четко в момент вспышки.

Что дает установка БСЗ на семерку?

А вот сейчас начнется расхваливание бесконтактной системы. Ни для кого не секрет, что электронное бесконтактное зажигание намного лучше своего предшественника. Причина тому — отсутствует необходимость в частом контроле распределителя и прерывателя. А что нужно современному водителю? Чтобы его машина ездила, да не требовала от него знаний в устройстве автомобиля и его систем. Заметьте, чем современнее машина, тем меньше владелец вмешивается в ее работу. Максимум — это замена жидкостей и фильтров.

И БСЗ сделала шаг навстречу водителям, она избавила их от нужды постоянно проверять зазоры, регулировать угол опережения, чистить контакты. Сейчас достаточно большое число людей, которые коробку скоростей от поршня отличить могут с большим трудом. Сможет ли он сделать все вышеописанные процедуры? Именно. Следовательно, электронное бесконтактное зажигание позволяет увеличить надежность автомобиля. А необходимость в частых регулировках отпадает.

Выводы

Анализируя все «за» и «против», можно прийти к одному выводу — чем современнее система зажигания, тем она надежнее и эффективнее. Но если у вас карбюраторная семерка, то для монтажа микропроцессорной системы вам потребуется модернизировать топливоподачу. Для этого нужно установить насос, рампу, форсунки, электронный блок управления, а также кучу датчиков для обеспечения нормальной работы. Но более простой выход — это просто смонтировать электронное зажигание на ВАЗ 2107. И по цене не очень много, и по затратам времени тоже.

Контактная система зажигания в современных автомобилях практически не применяется и уступила место бесконтактным и электронным системам. Тем не менее, у наших автовладельцев есть немало старых машин (в нашем случае это ВАЗ-2106), для которых хотелось бы улучшить показатели работы своих моторов. Как правило, для этого выбираются два варианта: установка инжекторного силового агрегата либо современной системы зажигания.

Что такое бесконтактное и электронное зажигание

Следует сразу разграничить понятия «электронное» и «бесконтактное» зажигание, так как это принципиально разные системы . Электронное зажигание имеет датчик положения коленчатого вала и управляется с его помощью через ЭБУ (электронный блок управления двигателем).

Для работы бесконтактного зажигания такие сложности не нужны.
Как оно устроено? В распределителе воспламенения бесконтактного типа вместо размыкающихся контактов установлена индукционная катушка, дающая ток высокого напряжения, который затем даётся на свечи. А дальше, как обычно, воспламеняется горючее в цилиндрах.

Преимущества применения системы на ВАЗ 2106

• Отсутствие размыкаемых контактов, которые часто перегорают.
• Не нужны дополнительные регулировки.
• Износ свечей существенно снижается.
• Быстрый «холодный» пуск двигателя зимой.
• Более ровная работа мотора.
• Нет необходимости чистить и менять контакты.

Установка своими руками и схема подключения

Итак, определившись с выбором, предлагаем ознакомится с необходимым инструментарием, порядком действий по замене и видеоинструкциями.

Инструмент

Из инструмента вам понадобится:

1. Ключ на 13 — снять и поставить трамблёр
2. Отвёртка — закрутить саморезы.
3. Дрель со сверлом по металлу, диаметром для саморезов
4. Два самореза — прикрутить коммутатор.
5. Ключи на 10 и 8 — снять и поставить катушку.

Как установить пошагово

1. Отсоедините минус аккумулятора.

   Перед тем как начинать работу с системой зажигания, отсоедините минусовой контакт аккумулятора

2. Снимите крышку трамблёра с высоковольтными проводами.

   Снятие крышки распределителя зажигания

3. Отключите высоковольтный провод на катушке.

   Отсоединение провода от катушки зажигания

4. Короткими включениями стартера выставите бегунок распределителя зажигания перпендикулярно мотору.

   Так должен быть установлен трамблёр относительно мотора

5. Сделайте отметку положения трамблёра маркером на двигателе.

   Установка бегунка распределителя зажигания

6. Открутите гайку, удерживающую трамблёр, ключом на 13. Отключите провод, соединяющий устройство с катушкой.

   Перед снятием распределителя зажигания отключите провод, который идёт на него с катушки

7. Новый распределитель зажигания вставьте в двигатель, сняв с него крышку.

   Распределитель зажигания необходимо вставить в штатное гнездо

8. Поверните корпус тремблера так, чтобы средняя метка на нём совпала с поставленной вами ранее отметкой на моторе.
9. Закрутите гайку крепления нового распределителя зажигания.

   Крепление распределителя зажигания удерживает гайка

10. Наденьте крышку трамблёра и подсоедините к ней провода.

    Так устанавлвается крышка на трамблёр

11. Замените катушку зажигания новой.

    Для новой системы нужна новая катушка

12. Подсоедините штатные и новые провода к катушке. Чтобы подключить всё правильно, используйте схему.

    Все соединения должны соответствовать схеме

Общеизвестно, что воспламенение топлива в двигателях внутреннего сгорания происходит благодаря искре от свечи зажигания, напряжение которого может достигать 20 Кв (если свеча полностью исправна).

На некоторых двигателях, для полноценной его работы иногда необходима энергия значительно больше, чем могут дать 20 Кв. Для решения данной проблемы и создана специальная электронная система зажигания. В российских отечественных автомашинах применяются обычные системы зажигания. Но все они имеют очень большие минусы.

Когда авто стоит на холостом ходу, в прерывателе, а иемнно между контактами появляется дуговой разряд, который поглощает большую часть энергии. При достаточно больших оборотах вторичное напряжение на катушке уменьшается из-за дребезга этих контактов. В результате чего это приводит к плохой аккумуляции энергии для образования искры зажигания. Из-за чего значительно снижается КПД двигателя автомобиля, увеличивается объем CO2 в выхлопной системе, топливо практически полностью не расходуется, автомашина прожирает топливо просто так.

Большим минусом старых систем зажигания является быстрота износа контактов прерывателя. Обратной же стороной этой медали является то, что эти системы с многоискровой механической распределителем, его называют также «Трамблер»ом, простота, которая обеспечивается 2-ной функцией механизма распределителя.

Для того чтобы повысить вторичное напряжение, которое генерируется такой системой, можно воспользовавшись приборами, на основе полупроводников, которые будут работать в качестве ключей управления. Именно они будут прерывать ток в первичной обмотке катушки. В качестве таких ключей сегодня используются транзисторы, которые генерируют токи до десяти Ампер без всяких повреждений и искр. Существуют экземпляры, построенные на базе тиристоров, но из-за своей нестабильности широкого применения они не нашли.

Одним из вариантов модернизации БСЗ – переделка в контактно-транзисторную систему зажигания (КТСЗ).

На схеме проиллюстрировано устройство КТСЗ.

Данное устройство генерирует искру с достаточно большой длительностью. И благодаря чему сгорание топлива становится оптимальным. По схеме можно разобрать, что система построена на основе так называемого триггера Шмитта. Собран он из транзисторов V1 и V2, усилителя V3, V4 и ключа V5. Здесь ключ выполняет роль коммутатора тока на обмотке катушки.

Триггер предназначен для генерации импульсов с достаточно широким спадом и фронтов при замыкании контактов в прерывателе. В результате чего на первичной обмотке увеличивается быстрота прерывания тока, что в свою очередь намного увеличивает амплитуду напряжения на вторичной обмотке.

Это увеличивает шансы для возникновения более мощной искры, которая способствует улучшению запуска мотора и полному результативному расходу топлива.

В сборке были использованы:
Транзисторы VI, V2, V3 — KT312B, V4 — KT608, V5 — KT809A, C4106.
Конденсатор – С2 (от 400 Вольт)
Катушка B115.

Итак, наша задача разобраться в деталях и нюансах при замене стандартной, «классической» контактной системы зажигания, на более совершенную – бесконтактную, или как ее еще называют, электронную систему. А зачем нам это? А затем, что все «прогрессивное человечество» в лице владельцев автомобилей марки ВАЗ, будь то 2101 или, если можно так сказать, более продвинутая модель ВАЗ 2107, уже давно перешли на бесконтактную систему зажигания. Остались, наверное, только те, кто не понимает, как это сделать. Надеюсь, после прочтения все станет понятно.

Устройство электронного зажигания

Схема электронного зажигания ВАЗ 2101, равно как и ВАЗ 2105, 2106, 2107 или 2109, включает в себя распределитель с бесконтактным электронным датчиком и стальным экраном, коммутатор, катушку с разомкнутым магнитопроводом, свечи зажигания с высоковольтными проводами и комплект соединительных проводов.

Преимущества установки электронного зажигания на всю классику ВАЗ, неважно, будет ли это 2106 или 2107 – очевидны. Практичность, стабильность работы, более надежное (мощное) искрообразование и качественное сгорание смеси, долговечность, отсутствие проблем с контактной группой, более легкий запуск двигателя – это далеко не полный перечень. Нужно сказать еще и о практически отсутствующих пробоях зажигания, улучшении динамики авто, незначительном, но снижении расхода топлива при использовании бесконтактной системы.

К недостаткам может быть отнесена достаточно высокая цена электронного зажигания ВАЗ и возможный выход из строя датчика Холла. Ну да ладно, датчик нетрудно заменить даже в дороге. В общем, приступим.

Замена штатного зажигания ВАЗ на электронное

Для замены нам понадобится сам комплект зажигания с высоковольтными и соединительными проводами, стандартный набор инструментов плюс ключ на 38 для вращения коленвала, свечи с зазором между электродами 0,7-0,8 мм, предназначенные для бесконтактной системы зажигания, дрель со сверлами, саморезы и час свободного времени.

Один нюанс: при выборе бесконтактной системы зажигания нужно учитывать то, что модель трамблера (датчика-распределителя или прерывателя-распределителя) для разных двигателей будет отличаться длиной вала. Для силовых агрегатов объемом до 1,3 л используется распределитель с более коротким, а при объеме более 1,3 л – с удлиненным валом. Если вал все-таки попался длинный, вместо короткого, на седло распределителя нужно установить шайбу-прокладку, которая поможет «укоротить» вал.

Проворачивая храповую гайку ключом, устанавливаем поршень первого цилиндра в верхнюю мертвую точку. Достигается это путем совмещения метки на шкиве коленвала с наибольшей меткой на крышке двигателя. Далее, сняв крышку распределителя, нужно запомнить или пометить расположение распределителя и бегунка в нем. Именно так и нужно будет устанавливать их, заменив новыми. Кстати, достаточно подробно об установке электронного зажигания ВАЗ можно посмотреть на видео в сети.

Переходим к демонтажу катушки зажигания, замечая, куда и какие провода были прикреплены и то, что на новой катушке плюс обозначается как «Б», минус, соответственно «К». Все, старую сняли, новую установили. На очереди коммутатор.

Установить его можно куда угодно, например, под левой фарой есть место. Если нет – дрель в руки и вперед! Тут саморезы и пригодятся. Момент: при установке следим, чтобы радиатор коммутатора наиболее плотно прилегал к кузову автомобиля; черный провод от блока управления крепим к массе. Провода с отметкой «плюс» от коммутатора и зеленый провод, который присоединялся к старому трамблеру, соединяем с клеммой катушки «Б». Оставшийся провод от коммутатора и коричневый, тоже от старого распределителя зажигания, с клеммой «К» катушки зажигания.

Беремся за трамблер. Ослабив его крепление, извлекаем старый и заменяем его новым. Устанавливаем точно так, как стоял старый. Осторожнее с прокладкой! И еще: не нужно сейчас окончательно затягивать его крепление – чуть позже может понадобиться регулировка. Подключаем жгут проводов в фишке от коммутатора.

После этого можно заменить свечи и провода высокого напряжения, установить крышку распределителя и – осталось только перепутать местами высоковольтные провода. Головная боль в этом случае обеспечена! Сверяемся при подключении с цифрами на крышке распределителя зажигания! Провод, выходящий из центра крышки распределителя – к катушке. Ну, все, можно заводить.

Завелась? Повезло! Ничего, в следующий раз обязательно что-то напутаете. Теперь необходимо точно выставить момент зажигания, затянуть распределитель и на этом установка электронного зажигания на ваш ВАЗ может считаться законченной, о чистке контактов можно не вспоминать.

В случае если не завелась, причина может быть в неправильной установке соединительных или высоковольтных проводов или трамблера (датчик Холла в центре должен совмещаться с кромкой начала выреза окна в экране), неработоспособности коммутатора, катушки зажигания или датчика Холла. Также стоит обратить внимание на работоспособность свечей зажигания.

Если завелась, но при правильно установленном моменте зажигания работа двигателя вызывает нарекания, возможно, причина в центробежном регуляторе прерывателя зажигания. Лечится заменой пружин грузов на более мягкие пружины.

Вот теперь можно и в путь, не забыв купить про запас датчик Холла. Осталось только наслаждаться более уверенной, ровной и бесперебойной работой двигателя.

Электроника за рулем

Как известно электронные системы зажигания на двигателе показали себя с очень хорошей стороны- это и снижение расхода топлива, более уверенный запуск двигателя (особенно в холодное время) и лучшая приемистость. Здесь мы рассмотрим разновидности электронных систем зажигания , их устройство , способы диагностики и ремонта.

Итак… Может быть кто-то еще и помнит те времена когда на автомобилях еще не было электронного зажигания. В то время все выглядело предельно просто- контактная пара на распределителе (трамблере) и катушка (бабина). при включении зажигания напряжение бортовой сети +12 Вольт проходит через катушку и попадает на контактную пару. При повороте ротора в трамблере кулачок размыкает контакты, в этот момент в катушке происходит перепад напряжения и за счет ЭДС самоиндукции на высоковольтной обмотке возникает напряжение.
Таким контактным зажиганием снабжались все отечественные авто (да многие из них и сейчас бороздят просторы нашей родины….) и при всей своей простоте у данной конструкции имеется один очень огромный недостаток- это постоянное подгорание контактов (иногда, правда значительно реже, износ кулачка).

В электронном зажигании работою высоковольтной катушки управляет электроника (ключ на мощном транзисторе), а вот сам датчик положения распределителя зажигания существует трех видов:

Рис 1. Разновидности электронного зажигания

1. Все та же контактная пара. По сути все осталось по старому- контакты размыкаются при помощи кулачка, с той лишь разницей что на самих контактах уменьшился ток и поэтому они стали более долговечными. На рисунке это вариант «А». Цифрами условно показаны: 1- контактная пара, 2- блок электронного зажигания, 3- распределитель зажигания.
2. Датчик в виде однофазного генератора переменного тока. Звучит мудрено, но на практике все выглядит очень даже просто- на статоре распределителя крепится постоянный магнит, корпусе распределителя- электромагнитный датчик (катушка), а на подвижном роторе- пластина из магнитомягкой стали с прорезями. При вращении ротора, начинает вращаться и пластина, открывая-закрывая магнитное поле между магнитом и датчиком.
На рисунке этот вариант обозначен буквой «Б».
3. Датчик Холла. В принципе здесь практически все так-же как и в предыдущем варианте: положение ротора распределителя определяется за счет изменения электромагнитного поля, только датчики сделаны немного по другому.

Как проверить исправность электронного коммутатора

Думается что вывод здесь напрашивается сам: чтобы проверить исправность блока электронного зажигания необходимо подать на его вход управляющие импульсы- просто заставить его подумать что он подключен к работающему распределителю. В качестве источника таких импульсов может послужить самый обыкновенный генератор прямоугольных импульсов с рабочей частотой 1- 200 Гц, правда к нему есть основное требование- он в обязательном порядке должен формировать импульсы не амплитудой не менее 8 Вольт.
Вот его примерная схема

Примечание : у нас на сайте есть еще один вариант Как проверить электронный коммутатор

Подключение устройства для проверки и диагностики следующее:

Обозначения на рисунке:
1. Генератор прямоугольных импульсов.
2. осциллограф для контроля выходящих импульсов
3. Стабилизатор сетевого напряжения (не обязателен)
4. Источник напряжения 12 Вольт мощностью не менее 20 Вт
5. Проверяемый блок
6. Катушка зажигания
7. Свеча зажигания.

Ну, вот, здесь примерно все ясно- давайте теперь рассмотрим все виды устройств в отдельности…

Электронное зажигание контактного типа

Данное устройство выпускалось под названием КТ-1 и было предназначено для установки в автомобили с механическими контактами в прерывателе (Москвич, Жигули, Волга).

Вот его полная схема, а рисунком ниже показаны осциллограммы в контрольных точках:

Система электронного зажигания КТ-1. схема электрическая

Начнем с того момента когда контакты в распределителе разомкнуты (рис а). В этот момент конденсатор С1 начинает заряжаться по цепи +12В,VD5, R4 , эмиттер-коллектор VT2, С2, база-эмиттер VT3, «масса».
Стабилизатор тока, собранный на транзисторах VT1, VT2 позволяет заряжаться конденсатору С2 стабилизированным током (рис б) и по этому при разной частоте размыкания контактов, на VT3 формируются импульсы одинаковой длительности.
Напряжение питания +12 Вольт через VD3, R8 попадает на базу транзистора VT4 и отпирает его. В результате VT5, VT6 запираются.

Как только контакты в прерывателе замкнутся, начинается процесс разряда конденсатора С2. Цепь VD3, C1, R8 закрывается и в этот момент VT3 запирается обратным потенциалом на С2. Высокий уровень с коллектора VT3 через диод VD4 подается на VT4 и держит его в открытом состоянии.
Когда напряжение на С2 достигнет уровня срабатывания, открывается транзистор VT3, а VD4 запирается, но так как контакты прерывателя разомкнуты через цепь VD3, R8, то транзистор VT4 будет продолжать удерживаться в открытом состоянии.
Положительный потенциал коллектора VT4 открывает транзисторы VT5, VT6 и через первичную обмотку катушки зажигания проходит ток.
В момент t3 транзистор VT4 переходит в открытое состояние, транзисторы VT5, VT6 запираются и резко убывающий ток в первичной обмотке вызовет возникновение искры на свече зажигания.
В период t3-t4 происходит до-зарядка конденсатора C2 до уровня напряжения источника питания, и как только контакты прерывателя разомкнуться, весь процесс повторится.

Эксплуатация данного блока зажигания выявила следующие недостатки:

1. При включенном долгое время зажигании при неработающем двигателе или при разомкнутых контактах, транзистор VT6 находится под постоянной нагрузкой что приводит к его перегревы и выходу из строя.
2. Работоспособность схемы очень зависит от правильности установки угла опережения зажигания.

коммутаторы 36.3734 и Б550

Эти коммутаторы предназначены для совместного использования с датчиком Холла и устанавливались на автомобили ВАз-2108, 09. Вместо них можно применить коммутатор 36.40.3734. Но и это еще не все- полная совместимость с импортными коммутаторами позволяет применять его и на зарубежных автомобилях марок FORD, OPEL, WOLKSWAGEN.

Схема коммутатора и осциллограммы

Осциллограммы в контрольных точках

Импульсы с датчика Холла поступают на вход 6 (рис А) и попадают на базу VT1. Транзистор VT1 инвертирует импульсы (рис в) и через R5 они проходят к базе VT2 (рис И).

Для избежания перегрева выходного ключа, в коммутаторе предусмотрена схема, закрывающая выходной каскад при отсутствии входного сигнала и при замкнутом состоянии датчика Холла:
На вход 6 микросхемы DA1.2 (рис Д) через VD4 поступает сигнал с выходного каскада, одновременно с этим на вывод 5 микросхемы DA1.2 поступает входной сигнал (рис Е). Каскад на DA1.2 собран по схеме интегратора, импульсы на его выходе имеют трапециедальную форму (рис Ж) и они поступают на компаратор DA1.3.
Если импульсы не проходят на входы DA1.2 то компаратор DA1.3 на выходе 8 выдаст высокий уровень и в результате VT2 откроется, а выходной каскад закроется.

В динамическом режиме микросхема DA1.3 формирует прямоугольные импульсы (рис З). Микросхема DA1.4 выполняет роль компаратора: как только напряжение на резисторах R35, R36 превысит допустимое, компаратор сработает и откроет транзистор VT2. При этом выходной каскад на транзисторах VT3, VT4 закроется.

Эксплуатация данного коммутатора показала его достаточную надежность. Если и происходили случаи выхода из строя выходного транзистора, то в основном по вине неисправного генератора или замкнутой катушки зажигания.
Единственный недостаток выявленный в процессе эксплуатации- перебои в работе на повышенных оборотах двигателя, поэтому автором было предложено ввести в схему дополнительную цепь- резистор R* (вывод 5 микросхемы DA1.2).

коммутатор 1302.3734

Коммутатор 13.3734-O1

Показанные выше два вида коммутаторов применяются в бесконтактных системах зажигания с применением генератора тока. (что это такое смотрим в начале статьи).
Такие системы зажигания применялись в автомобилях Волга, УАЗ, РАФ, Газель. В них чаще всего также выходит из строя ключевой выходной транзистор. Причем как выяснилось в большинстве коммутаторов под транзистором отсутствовала термо-отводящая паста, так что замене транзистора следует эту пасту нанести.

Транзисторы в коммутаторах можно менять на близкие по параметрам: КТ898А, КТ8109А, КТ8117А

При подготовки материала была использована информация из журналов

Регулятор напряжения JA112V1

Общая информация Технические характеристики Схема подключения Габаритный чертеж

Общая информация: Регулятор напряжения JA112V1 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах в все системные режимы работы электрооборудования при изменении частоты вращения ротора генератора, электрическая нагрузки и температуры окружающей среды. Применяемость: автомобили ВАЗ-2104, ВАЗ-2105, ВАЗ-2107, «Таврия» (до 1991 г.) с генератором G222 и др. Данный товар разработан специально для эксплуатации в различные широты с большим диапазоном температуры окружающей среды, в том числе и в тропических условиях. Регулятор изготавливается в едином климатическом исполнении О2.1 по ГОСТ 15150 для внутреннего рынка и для экспорт. По степени защиты от проникновения посторонних водоемов и водоемов, изделие соответствует исполнению IP68 в соответствии с ГОСТ 14254. От проникновения влаги регулятор защищен специальным высокотеплопроводным компаундом с рабочая температура до 200 °С. Регулятор Я112В1 предназначен по однопроводной схеме питания; случай пункта связан к корпусу автомобиля. Режим работы регулятора S1 по ГОСТ 3940. Регулятор монтируется в щеточный узел генератора где установка регуляторов Я112В или Я112В1 с предусмотрена помощь стандартных винтов. Гарантийный срок эксплуатации 3 года со дня ввода в эксплуатацию или со дня продажи в розничную коммерческую сеть. Гарантийные обязательства производителя действует в течение 4 лет с даты изготовления изделия. Дата изготовления указана на корпусе изделия.   Технические характеристики: Рабочий диапазон температура, °С -45 . . +100   Номинальное регулирование напряжение, В 14,0   Напряжение регулирования с аккумуляторной батареей при t°=(25 ± 2) °С и нагрузкой генератора 3А, В 14,0 ± 0,1   Напряжение регулирования с аккумулятором при t°=(25 ± 2) °С в диапазоне генератора нагрузка от 3А до Imax*, В 14,0 ± 0,2   Максимальный ток выходной цепи, А 5,0   Термокомпенсация регулирующего напряжения, мВ/°С -3,0 ± 1,5   Остаточное напряжение на выходе «Ш», типовое, выпуска до 2015 г. / модификация 2015 г., В 0,9/0,12   Максимально допустимое длительное влияние повышенного напряжения питания, В 18,0   Максимально допустимое воздействие повышенного напряжения питания до 5 мин., В 25,0   Максимально допустимое импульсные перенапряжения по ГОСТ 28751, В 120,0 * — Согласно техническим условиям на товар   Схема подключения:   Габаритный чертеж:

Сервисные решения: скрипт «CKP»

Автор: Владимир Постоловский, Перевод Олле Гладсо, инструктор, Риверлендский технический и общественный колледж Альберт Ли, Миннесота

Сигнал положения или скорости вращения датчика положения коленчатого вала (CKP) содержит много информации о двигателе. Когда двигатель работает, цилиндры двигателя нажимают на шейку коленчатого вала.

Вот почему коленчатый вал кратковременно ускоряется после верхней мертвой точки (ВМТ) в такте расширения (или сгорания). Если бы топливо не воспламенялось в цилиндре, ускорения не было бы.

Вместо этого коленчатый вал замедлится. Таким образом, вклад мощности от каждого цилиндра можно определить, наблюдая за ускорением и замедлением коленчатого вала.

Даже если блок управления двигателем постоянно регулирует скорость оборотов двигателя на холостом ходу, чтобы поддерживать скорость в заданном диапазоне, ускорение и замедление от цилиндров двигателя присутствуют.

Сигнал датчика CKP вместе с сигналом зажигания от цилиндра ГРМ (обычно цилиндр №1) содержит информацию о значительном количестве параметров двигателя.

Анализ этих сигналов позволяет:

оценивать статическую и динамическую компрессию для каждого цилиндра;

выявления неисправностей в системе зажигания;

оценить состояние форсунок;

получить информацию об угле опережения зажигания;

определение характеристик вращения маховика; и

определить отсутствующие и погнутые зубья маховика.

Сигнал датчика CKP вместе с сигналом опережения зажигания можно записать с помощью USB-автоскопа (или осциллографа) и проанализировать с помощью скрипта «CKP».

Скрипт CKP способен анализировать сигнал датчика скорости/положения коленчатого вала двигателя, работающего в паре с маховиками с любым количеством зубьев и с зазорами или без них типа 60-2, 36-1, 60-2- 2, 36-2-2-2 и так далее.

Основным требованием является жесткое крепление маховика или гибкой пластины к коленчатому валу. Цепные или ременные крепления маховика дадут плохой результат, так как в этом случае происходит значительное сглаживание сигнала от коленчатого вала.

Скрипту CKP требуется минимум информации для анализа сигнал датчика коленвала, сигнал зажигания от цилиндра ГРМ, количество цилиндров в двигателе, порядок включения и начальный угол опережения зажигания. Подробное описание результатов анализа, отображаемых во вкладках скрипта отчета «CSS», приведено ниже.

Вкладка «Отчет» (Кадр 1)
В первой строке данной вкладки указывается название и версия анализатора сценариев. Это помогает убедиться, что используется последняя версия программного обеспечения.

Затем отображаются результаты анализа, выполненного этим скриптом:
 Количество зубьев на один оборот коленчатого вала:

Формула привода маховика, который работает вместе с датчиком частоты вращения/CKP.

Например, «60-2» означает, что диск имеет 60 зубьев, два из которых отсутствуют.

Примечание: Ford часто использует маховики с формулой 36-1; новый дизель Volkswagen 60-2-2, Subaru 36-2-2-2.
Если сигнал с ДКП записывается с помощью зубчатого венца маховика, зазоров не будет и зубцов обычно будет 136.

Отклонение при определении количества зубьев:
Значение отклонения формулы расчета маховика.

ВМТ первого цилиндра совпадает с номером зуба: это количество зубьев от маркерного зуба. Этот зуб может располагаться прямо напротив датчика скорости/CKP, когда поршень синхронизирующего цилиндра находится в ВМТ.

ВМТ также может указываться как количество зубов, удаленных от отсутствующего зуба (сигнал).

Если на тормозном колесе коленчатого вала обнаружен отсутствующий зуб, то приложение рассчитывает количество зубьев от отсутствующего зуба до ВМТ 0° цилиндра ГРМ.

Если нет отсутствующих зубьев, то первым зубом будет зуб, расположенный под углом 180° к датчику положения коленчатого вала, когда поршень первого цилиндра находится в ВМТ.

Следует отметить, что точность количества зубьев по прохождению зубьев до ВМТ зависит от точности заданного пользователем начального угла опережения зажигания. Также на этой вкладке находятся советы для диагноста, а также сообщения об ошибках, которые могут отображаться.

Вкладка «Эффективность (ускорение)»
(кадры 2-6)
В нашем первом наборе кадров (2-6) мы видим, как серая кривая показывает мгновенную частоту вращения коленчатого вала.

Цветные кривые показывают эффективность каждого цилиндра двигателя. Чем выше кривая ускорения, тем мощнее цилиндр. Цилиндр, который вообще не работает, создает замедление коленчатого вала, в результате чего форма волны находится ниже черной горизонтальной оси.

Тестовый автомобиль: Audi A6 1995 V6 2.6L :

Симптом: Поочередное отсоединение форсунки для цилиндра № 4 и цилиндра № 5.

Во время записи двигатель изначально работал на холостом ходу. Электрический разъем форсунки четвертого цилиндра был отсоединен, а затем снова подсоединен. Затем такая же процедура применялась для цилиндра № 5.

Заметили интересную особенность в алгоритме работы блока управления двигателем. После отключения форсунки двигатель начал трясти.

В результате ЭБУ моментально реагировал на уменьшение мгновенной частоты вращения коленчатого вала, и для сохранения заданных оборотов двигателя на холостом ходу повышал КПД следующего по порядку зажигания цилиндра за счет опережения опережения зажигания. Во время записи дроссельная заслонка плавно открывалась.

Эти графики показывают, что вклад мощности от каждого цилиндра увеличивался при открытии дроссельной заслонки. Затем дроссельная заслонка была резко закрыта.

Вклад мощности от каждого цилиндра упал ниже нулевой линии. После этого двигатель продолжал работать на холостых оборотах.

Затем резко открылась дроссельная заслонка. Графики также показывают значительное увеличение вклада мощности от каждого цилиндра. Как только обороты двигателя достигли 3000 об/мин, зажигание выключили, но дроссельную заслонку удерживают в полностью открытом положении до полной остановки двигателя.

Как только зажигание выключается, частота вращения коленчатого вала начинает уменьшаться.

В этот момент двигатель работает как воздушный насос. Двигатель всасывает воздух, сжимает его, а затем выбрасывает. (Зажигание отсутствует и обычно нет топлива, так как зажигание выключено.)

В результате сжатый воздух в цилиндре (после прохождения поршнем ВМТ на такте сжатия) действует как пружина и давит на шейку коленчатого вала.

Чем больше воздуха было сжато в цилиндре, тем мощнее «толчок». Расчетное ускорение коленчатого вала на этом этапе зависит только от механической работы двигателя и не зависит от состояния системы зажигания или состояния системы подачи топлива.

Другой пример был записан на карбюраторный двигатель ВАЗ 2109 1,5л .

Эффективность цилиндра №3 снизилась из-за утечки. Кривая ускорения третьего цилиндра на холостом ходу расположена ниже черной нулевой линии ( кадр 5 ).

Это свидетельствует о значительном снижении КПД данного цилиндра. Двигатель имеет пропуски зажигания. Другими словами, двигатель трясется.

Интересно, что при открытии дроссельной заслонки КПД этого цилиндра увеличивается. Однако по сравнению с другими цилиндрами он имеет более низкий КПД.

По этому графику фазы разгона (по мере замедления оборотов двигателя при полностью открытой дроссельной заслонке и при выключенном зажигании) видно, что по мере снижения оборотов двигателя кривая ускорения третьего цилиндра отклоняется больше и более вниз от кривой ускорения всех других цилиндров.

Этот символ диаграммы отклонения указывает на пониженную рабочую компрессию в данном цилиндре.

Измерение компрессии с помощью манометра обычным способом с помощью пускового устройства дало следующие результаты: цилиндр 1 = 12 бар, цилиндр 2 = 14 бар, цилиндр 3 = 7 бар и цилиндр 4 = 12 бар (174, 203, 102, 174 psi соответственно).

Примечание: Двигатель в этом примере не оснащен датчиком положения коленчатого вала. В данном случае сигнал регистрировался с помощью индуктивного датчика (датчика Lx), установленного вблизи зубьев маховика, который входит в зацепление с шестерней стартера при пуске двигателя. Датчики индуктивного типа (часто называемые переменным магнитным сопротивлением или VRS) часто используются в качестве датчиков коленчатого вала, распределительного вала и скорости вращения колеса.

(Можно также использовать датчик оптического типа.) Ранее мы заявляли, что скрипт «CKP» способен записывать и анализировать сигнал практически любого датчика вращения, а также определять любую скорость любого маховика, пока на нем жестко закреплен на коленчатом валу диагностируемого двигателя.

На последней фазе графиков разгона ( Кадр 6 ) учитывается падение оборотов двигателя при полностью открытой дроссельной заслонке, при выключенном зажигании. Вклад одних цилиндров меньше, чем других во всем диапазоне оборотов двигателя. Это свидетельствует либо о недостаточном наполнении цилиндра воздухом, либо о том, что степень сжатия в цилиндре снижена (возможно, из-за погнутого штока).

Таким образом, скрипт «CKP» может точно определить неисправности в механической части двигателя. Поскольку топливо и/или искра исключены из уравнения, изменения момента зажигания и подачи топлива не влияют на измерение.

Аналогично, сценарий «CKP» может идентифицировать периодически возникающие и трудно диагностируемые механические проблемы, такие как клапаны, которые периодически заедают в открытом или закрытом положении. Вклад цилиндра в мощность зависит от качества и количества воздушно-топливной смеси, качества искры зажигания, точности опережения зажигания, а также механических условий, влияющих на компрессию двигателя (клапаны, погнутые штоки).

Неисправности системы зажигания можно эффективно диагностировать, поскольку этот тип неисправности влияет на работу цилиндра при определенных условиях и никак не влияет на другие условия.

Неисправная катушка зажигания
Кривая ускорения, относящаяся к неисправной катушке зажигания, выделит затронутые цилиндры.
Отказ системы зажигания, как правило, приводит к тому, что затронутые цилиндры вообще не вносят вклад в мощность. Частичное снижение вклада мощности обычно не наблюдается при отказах системы зажигания.

Однако могут быть некоторые возможные исключения (например, слабая искра или искра, возникающая в неподходящее время). Неисправность системы зажигания может привести к снижению компрессии, если ее не остановить в течение определенного периода времени. (На кольцевое уплотнение может повлиять снижение давления в цилиндре, вызванное недостаточным сгоранием.)

Диагностика загрязненных форсунок
На холостом ходу этот двигатель имеет явные пропуски зажигания. Последняя фаза графиков разгона (во время торможения двигателя из-за выключения зажигания) указывает на то, что двигатель механически исправен. Наполнение цилиндра и компрессия нормальные и одинаковые для всех цилиндров.

Эффективность цилиндров при торможении неодинакова, но ни один цилиндр не дает пропусков зажигания полностью. Наиболее вероятной причиной этого типа проблем без каких-либо явных механических проблем является подача топлива. Измерение расхода форсунок на испытательном стенде дало следующие результаты: 64 мл, 80 мл, 40 мл, 60 мл.

В заключение, если последняя фаза графика (при выключенном зажигании) не указывает на проблему, а график при зажигании указывает на частичную потерю вклада цилиндра (но не полностью), наиболее вероятной причиной является проблема с подачей топлива, например неисправная или забитая форсунка. Этот метод может обнаружить частично забитую форсунку до того, как это окажет существенное влияние на эффективность двигателя. Это избавляет техника от необходимости демонтировать форсунки для проверки их расхода без уважительной причины.

Следует отметить, что если двигатель оснащен двумя свечами зажигания на цилиндр и искра есть только на одной из свечей зажигания, доля мощности от этого цилиндра может быть снижена на 10-20%.

Сценарий «CKP» может служить хорошим инструментом для диагностики периодических пропусков зажигания и/или неравномерной работы двигателя. Сценарий сам по себе не может определить, является ли причиной проблема с зажиганием или подачей топлива, если цилиндр вообще не вносит вклад в мощность.

Однако, если мы подливаем топливо в двигатель во время его работы и вклад цилиндра увеличивается на неисправном цилиндре, причиной пропусков зажигания является нехватка топлива, например, из-за забитой форсунки.

Вкладка «Момент зажигания до ВМТ1 (Относительный угол опережения зажигания)» (Кадры 7 и 8)
Скрипт может рассчитать угол опережения зажигания и отобразить результат в графическом виде. Кадры 7 и 8 относятся к результату анализа сценария опережения зажигания. Результат показывает изменения синхронизации, вызванные оборотами двигателя и нагрузкой.

Тестовый автомобиль: Renault Laguna:
Графики показывают, что момент зажигания больше опережает при средней нагрузке на двигатель по мере увеличения оборотов (зеленая кривая), чем при большой нагрузке.

Следующий пример снят с бензинового двигателя ВАЗ 2108.

В этом двигателе используется карбюратор и распределитель с механическим вакуумом и центробежным опережением.

На графике видно, что коррекция угла опережения зажигания отсутствует при увеличении оборотов двигателя.

Центробежный механизм опережения зажигания не работает. Однако изменение синхронизации при манипулировании дроссельной заслонкой показывает, что опережение вакуума работает так, как предполагалось. Этот скрипт в чем-то похож на скрипт «Px». Сценарий «Px» вычисляет абсолютное значение момента зажигания, тогда как сценарий «CKP»
вычисляет относительное значение. Это означает, что когда сценарий «Px» вычисляет угол опережения зажигания как 10°, тогда угол опережения зажигания составляет это число градусов от ВМТ. Если сценарий «CKP» отображает 10°, то угол опережения зажигания отклоняется на это число градусов от начального момента, который был установлен.

По этой причине сценарий «CKP» не может использоваться для установки начального угла опережения зажигания. На графике область нуля градусов выделена серым цветом, чтобы показать, что это не абсолютное измерение.

Даже если на графике или диаграмме представлены только относительные значения, можно легко увидеть проблемы опережения синхронизации, вызванные неисправностью механизмов управления синхронизацией (будь то электронных или механических).

Вкладка «Зубчатый диск к ВМТ 1 (Маховик)» ( Рамы 9 и 10 )
Скрипт «CKP» автоматически определяет количество зубьев и зазоров на маховике и их расположение относительно ВМТ маховика синхронизирующего цилиндра и создает диаграммы, показывающие характеристики маховика и датчика положения коленчатого вала.

Один пример записан с двигателя ВАЗ 2107, оснащенного впрыском топлива. Черная диаграмма (кадр 9) показывает наличие и/или отсутствие зубов. В этом случае отсутствуют два зуба в области 120° до ВМТ.

Красная диаграмма показывает отклонение между зубьями. Если расстояние между зубьями меняется (например, из-за погнутого или сломанного зуба), будет показано отклонение.

Также здесь будет отображаться погнутый или иным образом деформированный маховик. Если вариация составляет более 2%, красная диаграмма будет находиться за пределами розовой области.

На некоторых двигателях маховик может быть специально сконструирован с отсутствующим одним или несколькими зубьями. Цель отсутствующего зуба или зубьев состоит в том, чтобы создать ссылку для компьютера управления двигателем. ВМТ цилиндра ГРМ может быть показана, например, с отсутствующим зубом. В 1-, 2- и 4-цилиндровых двигателях красная диаграмма будет иметь циклическое, почти синусоидальное изменение. Это связано с тем, что все цилиндры будут находиться в мертвой точке одновременно.

Например, в 4-цилиндровом двигателе, когда цилиндры №1 и №4 находятся в ВМТ, цилиндры №2 и №3 будут в НМТ (нижняя мертвая точка).

В этот момент времени вся кинетическая энергия накапливается в маховике и коленчатом валу. Из-за этого даже без нагрузки на двигатель вращение коленчатого вала неравномерно и изменение скорости распознается скриптом «CKP» как небольшое отклонение положения зубьев.

Для 3-, 5- и 6-цилиндровых двигателей и более характер вращения коленчатого вала более равномерный. Зеленая диаграмма показывает уровень сигнала от датчика CKP. Амплитуда выходного сигнала этого датчика, в том числе, зависит от скорости вращения коленчатого вала.

Алгоритм расчета уровня сигнала на данном графике разработан таким образом, что расчетный уровень сигнала не зависит от скорости вращения коленчатого вала. Таким образом, расчетная мощность сигнала зависит от самого датчика, маховика и расстояния между датчиком и зубьями маховика.

Если зеленая диаграмма расположена ниже оси светло-зеленого цвета, воздушный зазор между датчиком и маховиком может быть слишком большим. Кроме того, на зеленой диаграмме четко показано изменение скорости маховика.
Следующий кадр показывает маховик с более выраженными проблемами, чем в предыдущем примере.

Этот пример был записан для автомобиля Alfa Romeo 146 с двухконтурным двигателем объемом 1,4 л. Точность соосности зубьев низкая и шаг зубьев «гуляет» в пределах ±2%. Отсутствующие зубы расположены ближе к ВМТ, чем в предыдущем примере.

Следует отметить, что диаграммы во вкладке «Маховик» показывают только постоянные неисправности, связанные с конкретным маховиком. Если сигнал с датчика CKP будет периодически искажаться, это отразится только на графике мгновенных оборотов двигателя во вкладке «Разгон» в виде искажений этого графика.

Искажения сигнала датчика скорости/положения из-за ненадежных электрических соединений.

Диагностика дизеля
Скрипт «CKP» применим для диагностики дизеля, и актуален тем, что не все системы управления дизелями позволяют выводить через сканер информацию о работоспособности каждого цилиндра. И те, которые позволяют вам видеть такую ​​информацию, в большинстве случаев будут отображать только данные о значениях подачи топлива по цилиндрам на холостом ходу или на более низких оборотах. Это связано с тем, что компьютеру требуется относительно стабильная скорость вращения для выполнения этого типа теста.

При работе с дизельным двигателем необходимо использовать другие средства синхронизации с цилиндром ГРМ, так как нет свечи зажигания, от которой можно было бы получить сигнал синхронизации. Если на топливораспределительной рампе есть датчик давления, этот датчик можно использовать для синхронизации.

Если датчик встроен, например, в форсунку третьего цилиндра, начните с цилиндра №3 в порядке зажигания. Итак, для четырехцилиндрового двигателя с порядком работы 1-3-4-2 используйте 3-4-2-1. Запустите порядок зажигания с номером цилиндра, который используется для синхронизации.

Для систем впрыска дизельного топлива, использующих систему Common Rail, и для систем со встроенными форсунками можно использовать датчик тока с чувствительностью 100 мВ/А. Закрепите зонд вокруг провода форсунки. Это должен быть провод, используемый для управления электромагнитным или пьезоэлектрическим штифтом форсунки.

Сценарий «CKP» автоматически синхронизируется с сигналом основного впрыска, игнорируя события до и после впрыска топлива, поскольку продолжительность основного впрыска топлива намного больше, чем продолжительность других событий впрыска.

На двигателе 2003 Renault Trafic 1.9 DCI мы обнаружили, что шток в цилиндре № 3 погнулся из-за гидроблокировки двигателя (вода или другая несжимаемая жидкость в цилиндре).

Из-за погнутого штока компрессия в этом цилиндре была слишком низкой. Если дизельный двигатель оснащен механическим впрыском топлива, для генерации сигнала синхронизации можно использовать пьезоэлектрический преобразователь (например, датчик детонации). Здесь вы должны прикрепить датчик к топливопроводу, идущему к цилиндру синхронизации, чтобы диагностировать эту проблему.

Подробнее о диагностике и ремонте систем впрыска топлива, зажигания и электроники автомобиля с помощью USB-осциллографа можно узнать на сайте http://injectorservice.
